1 Características del Fieldbus H1 H2 HSC

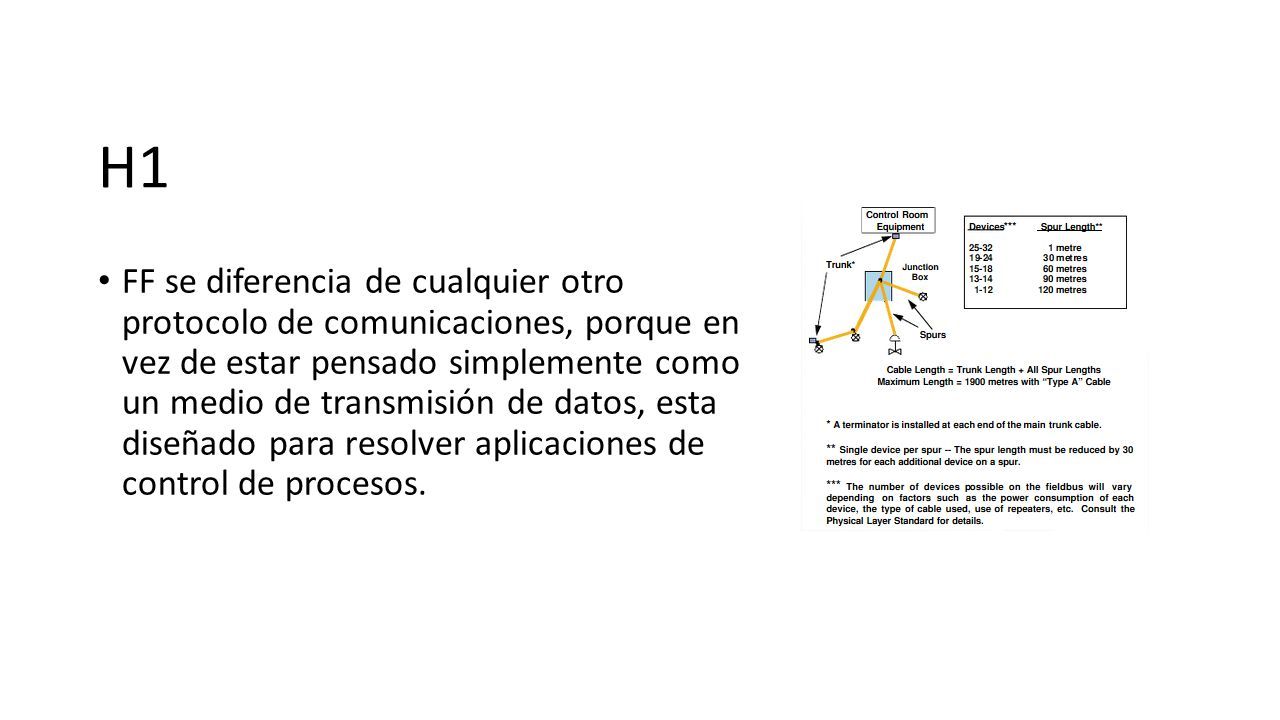

2 FF se diferencia de cualquier otro protocolo de comunicaciones, porque en vez de estar pensado simplemente como un medio de transmisión de datos, esta diseñado para resolver aplicaciones de control de procesos. H1

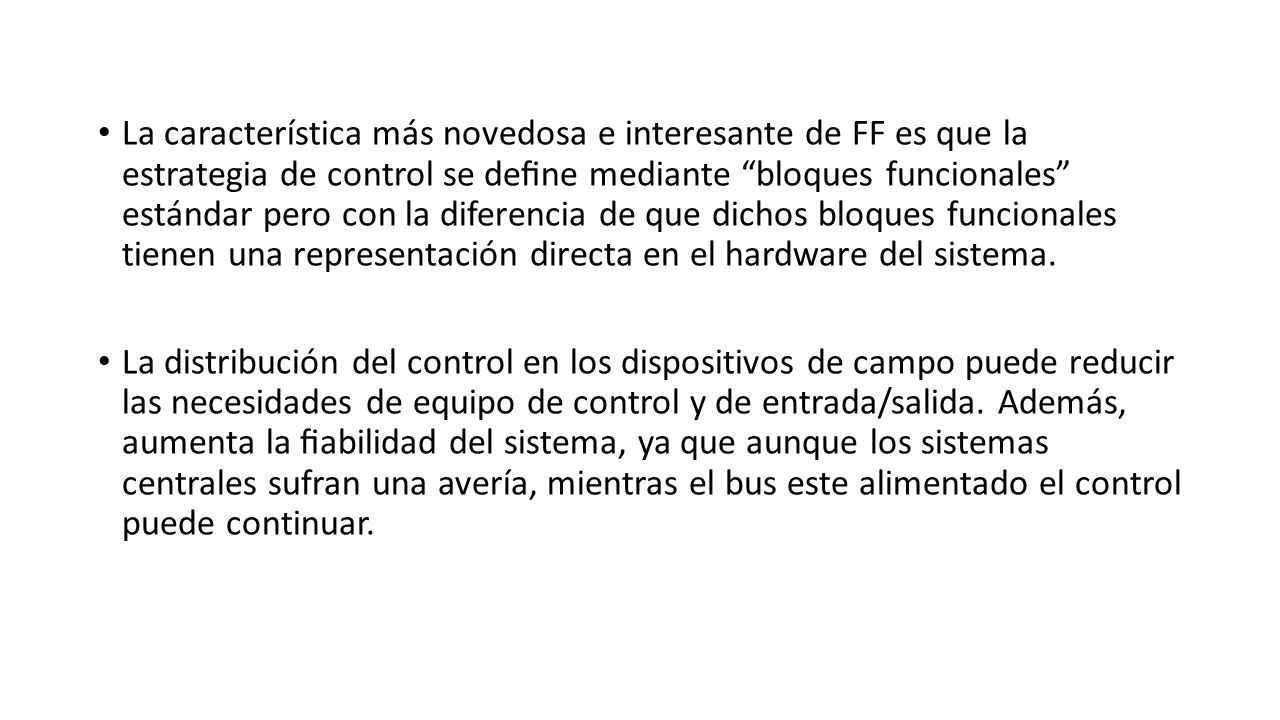

3 La característica más novedosa e interesante de FF es que la estrategia de control se define mediante “bloques funcionales” estándar pero con la diferencia de que dichos bloques funcionales tienen una representación directa en el hardware del sistema. La distribución del control en los dispositivos de campo puede reducir las necesidades de equipo de control y de entrada/salida. Además, aumenta la fiabilidad del sistema, ya que aunque los sistemas centrales sufran una avería, mientras el bus este alimentado el control puede continuar.

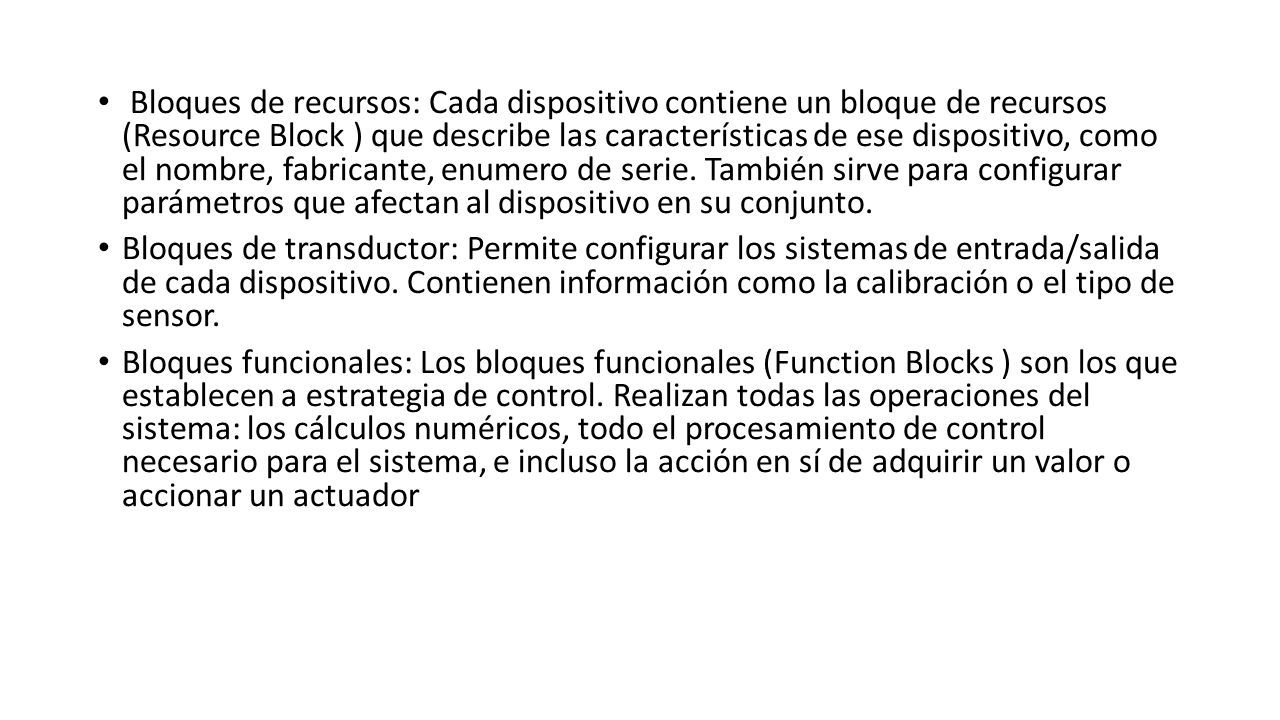

4 Bloques de recursos: Cada dispositivo contiene un bloque de recursos (Resource Block ) que describe las características de ese dispositivo, como el nombre, fabricante, enumero de serie. También sirve para configurar parámetros que afectan al dispositivo en su conjunto. Bloques de transductor: Permite configurar los sistemas de entrada/salida de cada dispositivo. Contienen información como la calibración o el tipo de sensor. Bloques funcionales: Los bloques funcionales (Function Blocks ) son los que establecen a estrategia de control. Realizan todas las operaciones del sistema: los cálculos numéricos, todo el procesamiento de control necesario para el sistema, e incluso la acción en sí de adquirir un valor o accionar un actuador

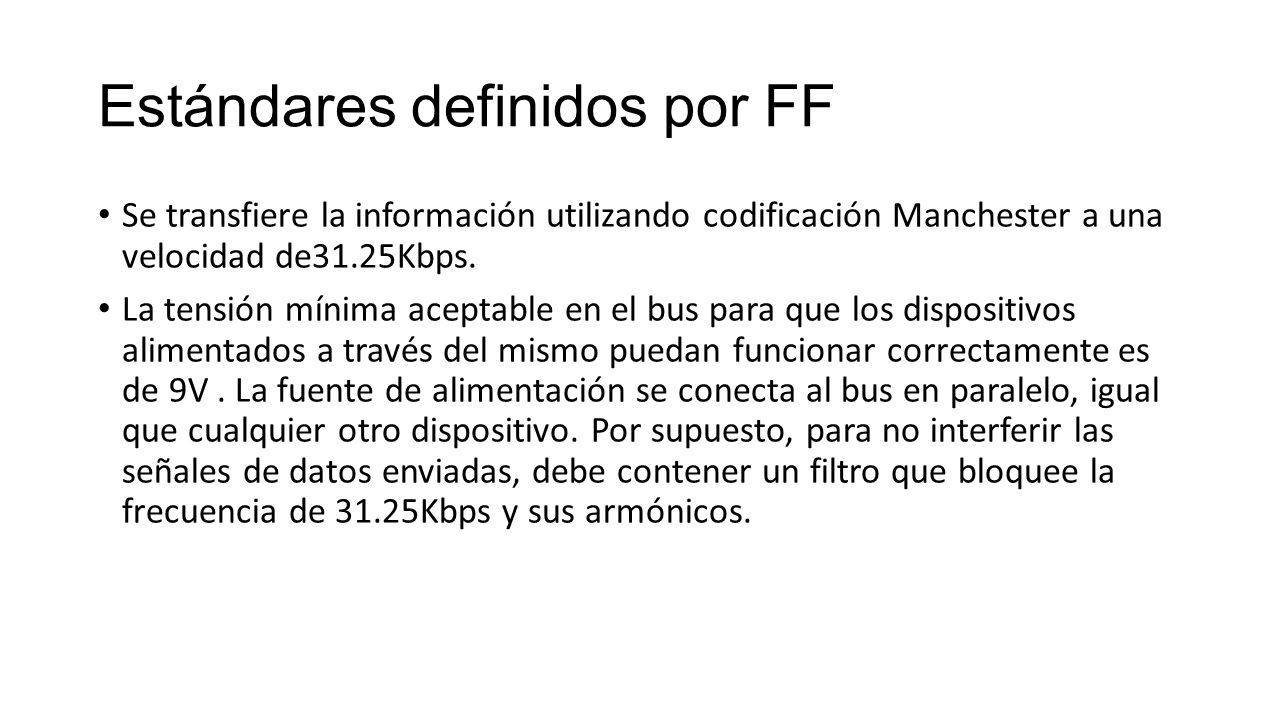

5 Estándares definidos por FF Se transfiere la información utilizando codificación Manchester a una velocidad de31.25Kbps. La tensión mínima aceptable en el bus para que los dispositivos alimentados a través del mismo puedan funcionar correctamente es de 9V. La fuente de alimentación se conecta al bus en paralelo, igual que cualquier otro dispositivo. Por supuesto, para no interferir las señales de datos enviadas, debe contener un filtro que bloquee la frecuencia de 31.25Kbps y sus armónicos.

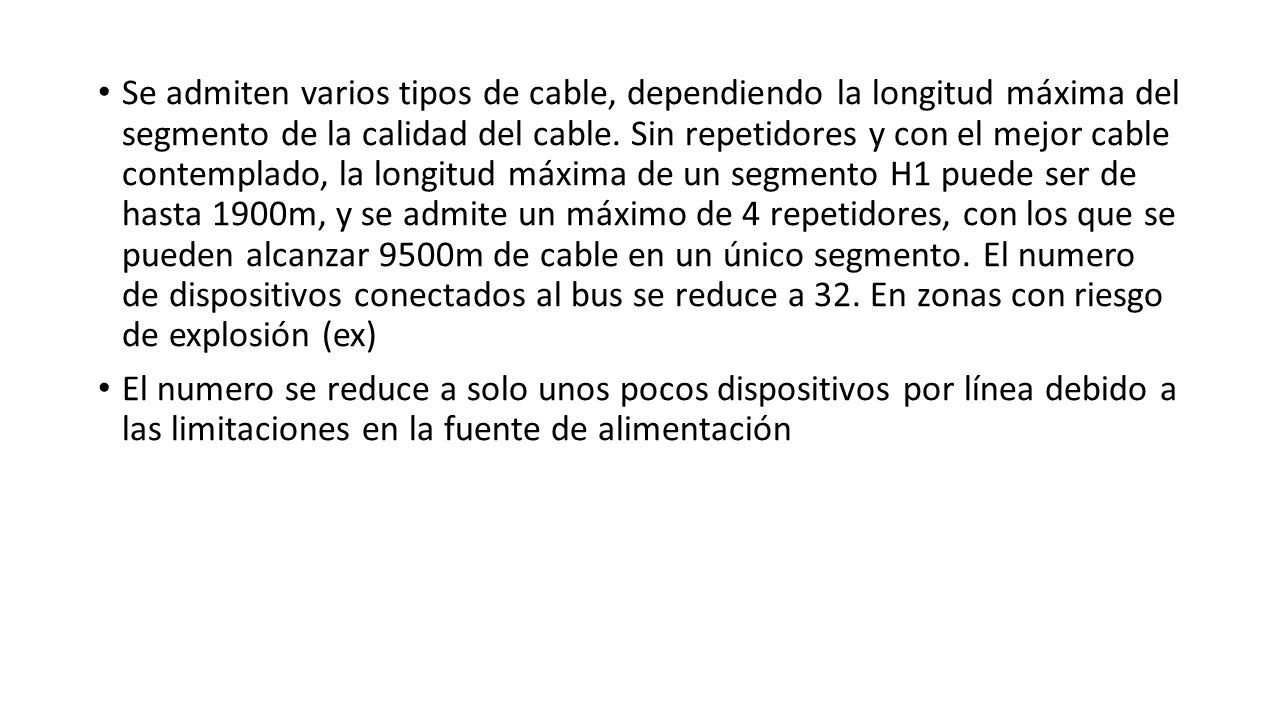

6 Se admiten varios tipos de cable, dependiendo la longitud máxima del segmento de la calidad del cable. Sin repetidores y con el mejor cable contemplado, la longitud máxima de un segmento H1 puede ser de hasta 1900m, y se admite un máximo de 4 repetidores, con los que se pueden alcanzar 9500m de cable en un único segmento. El numero de dispositivos conectados al bus se reduce a 32. En zonas con riesgo de explosión (ex) El numero se reduce a solo unos pocos dispositivos por línea debido a las limitaciones en la fuente de alimentación

7 H2 En las primeras fases del desarrollo del FF se considero el desarrollo de una versión ligada aun al campo pero de una velocidad intermedia entre H1 y HSE. Dicha versión se denominaría H2, y tendría una velocidad de entre 1Mbps y 2.5Mbps. Sin embargo, debido a la gran popularidad que consiguieron las soluciones basadas en Ethernet de cara a aplicaciones industriales, finalmente se opto por desechar H2, siendo absorbida por HSE

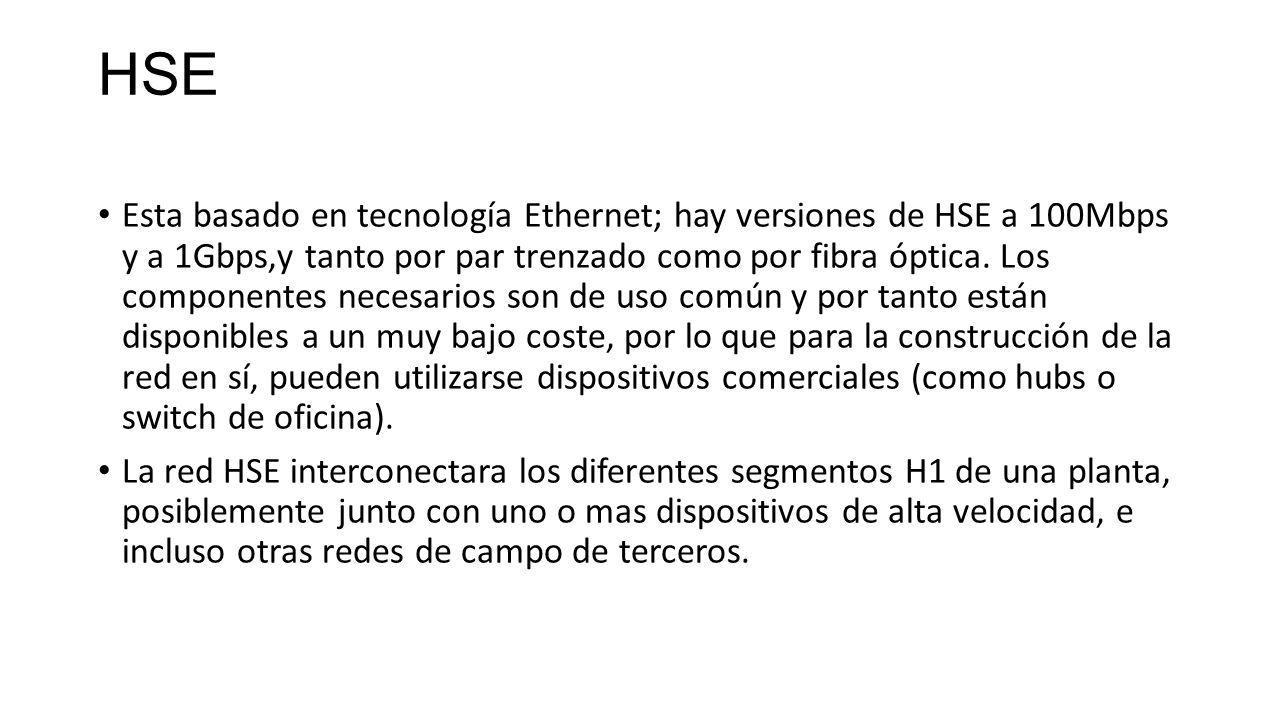

8 HSE Esta basado en tecnología Ethernet; hay versiones de HSE a 100Mbps y a 1Gbps,y tanto por par trenzado como por fibra óptica. Los componentes necesarios son de uso común y por tanto están disponibles a un muy bajo coste, por lo que para la construcción de la red en sí, pueden utilizarse dispositivos comerciales (como hubs o switch de oficina). La red HSE interconectara los diferentes segmentos H1 de una planta, posiblemente junto con uno o mas dispositivos de alta velocidad, e incluso otras redes de campo de terceros.
