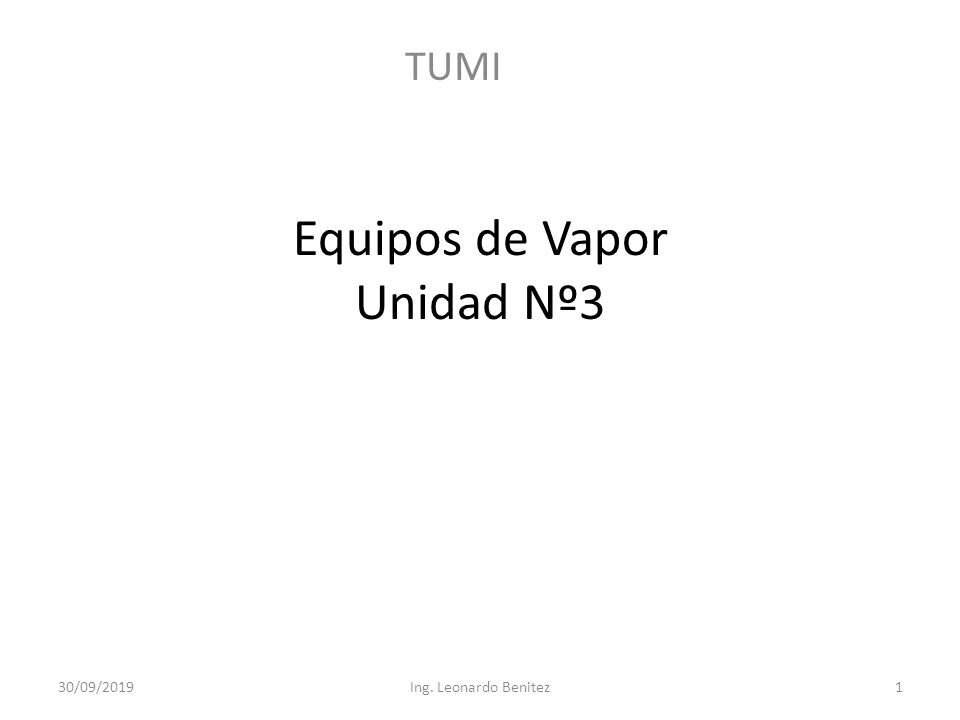

1 Equipos de Vapor Unidad Nº3 TUMI 30/09/2019Ing. Leonardo Benitez1

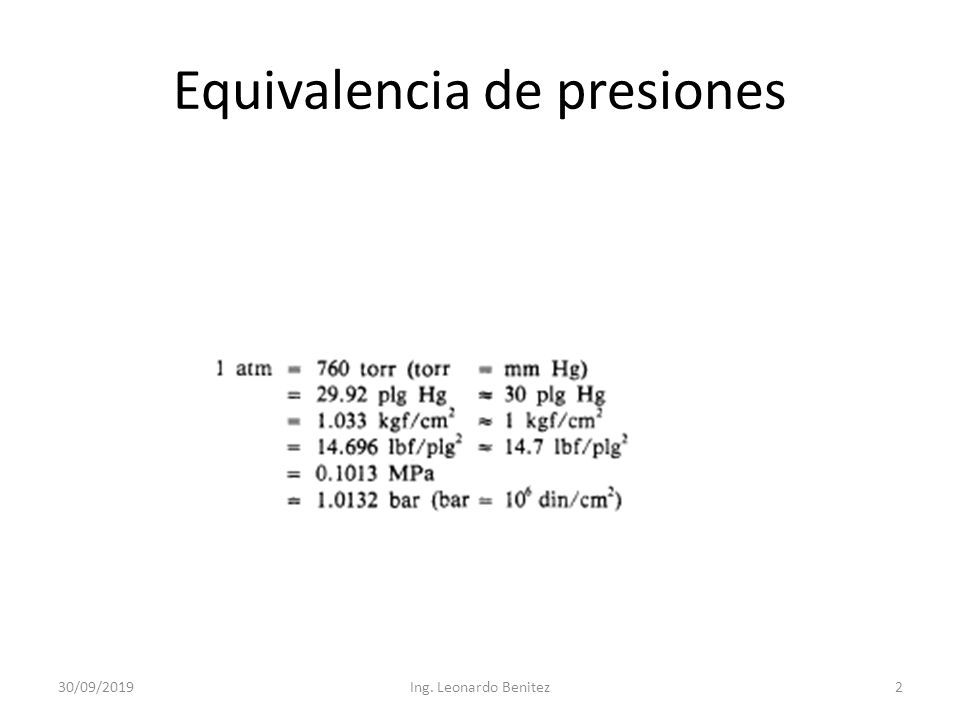

2 Equivalencia de presiones 30/09/2019Ing. Leonardo Benitez2

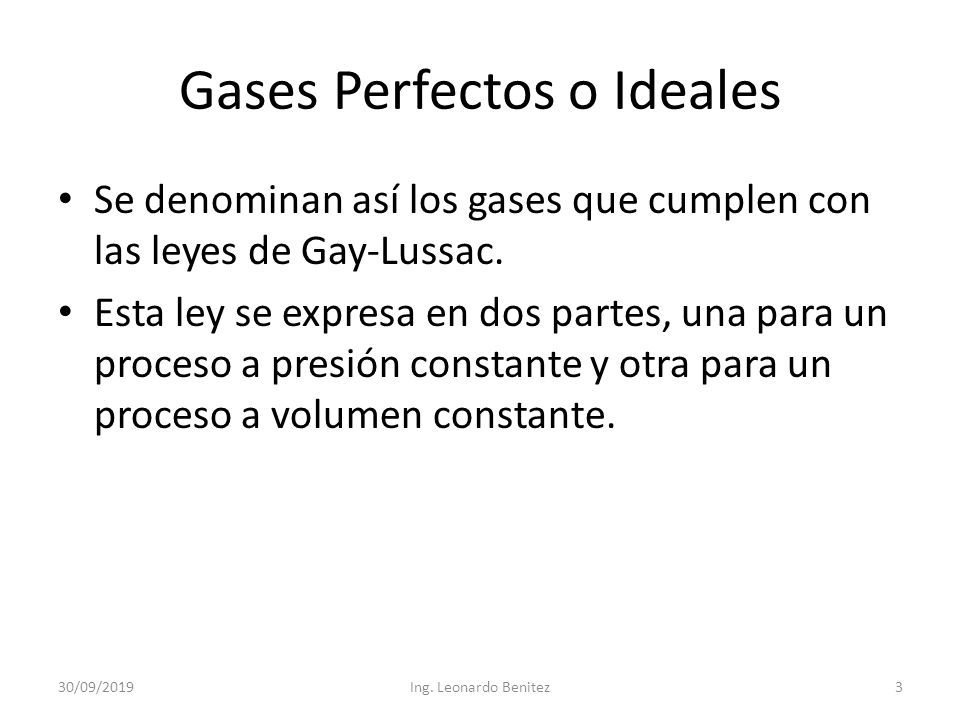

3 Gases Perfectos o Ideales Se denominan así los gases que cumplen con las leyes de Gay-Lussac. Esta ley se expresa en dos partes, una para un proceso a presión constante y otra para un proceso a volumen constante. 30/09/2019Ing. Leonardo Benitez3

4 Gases Perfectos o Ideales 30/09/2019Ing. Leonardo Benitez4

5 Gases Perfectos o Ideales 30/09/2019Ing. Leonardo Benitez5

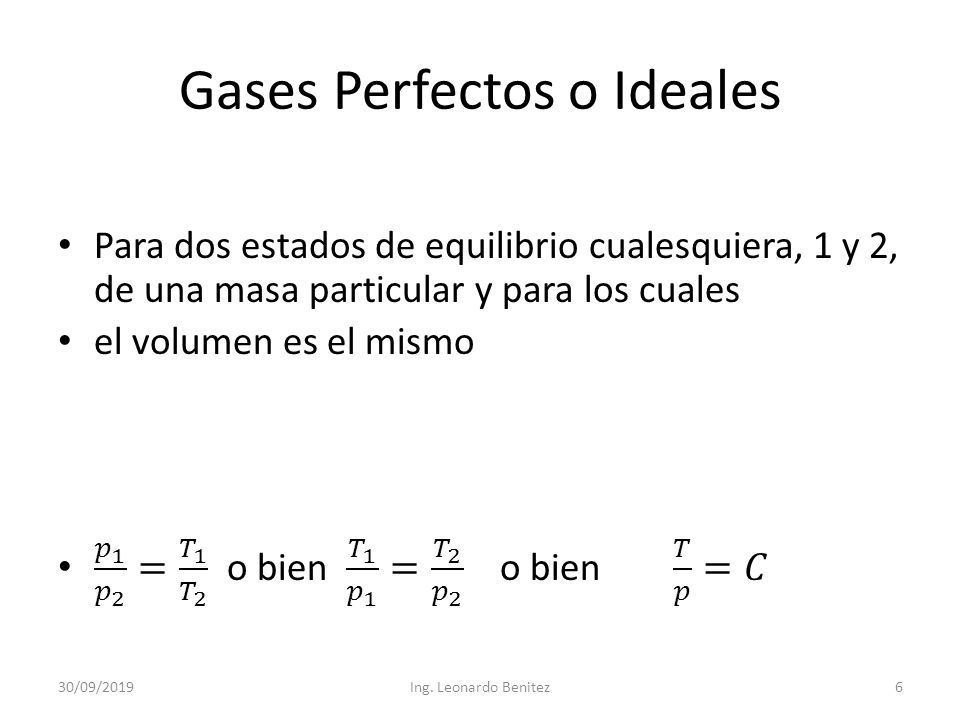

6 Gases Perfectos o Ideales 30/09/2019Ing. Leonardo Benitez6

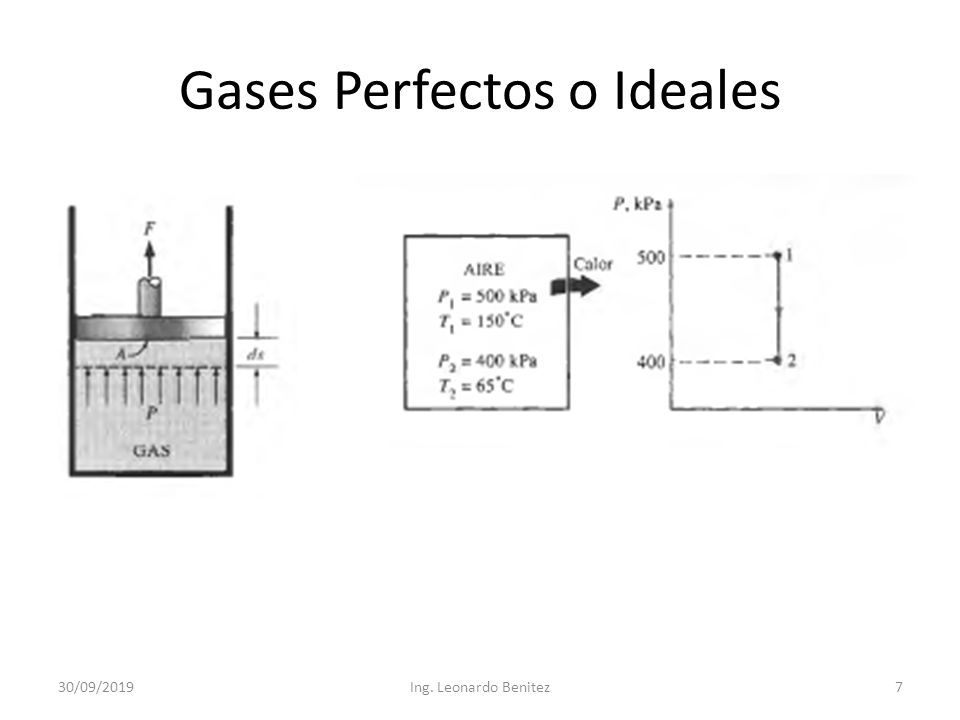

7 Gases Perfectos o Ideales 30/09/2019Ing. Leonardo Benitez7

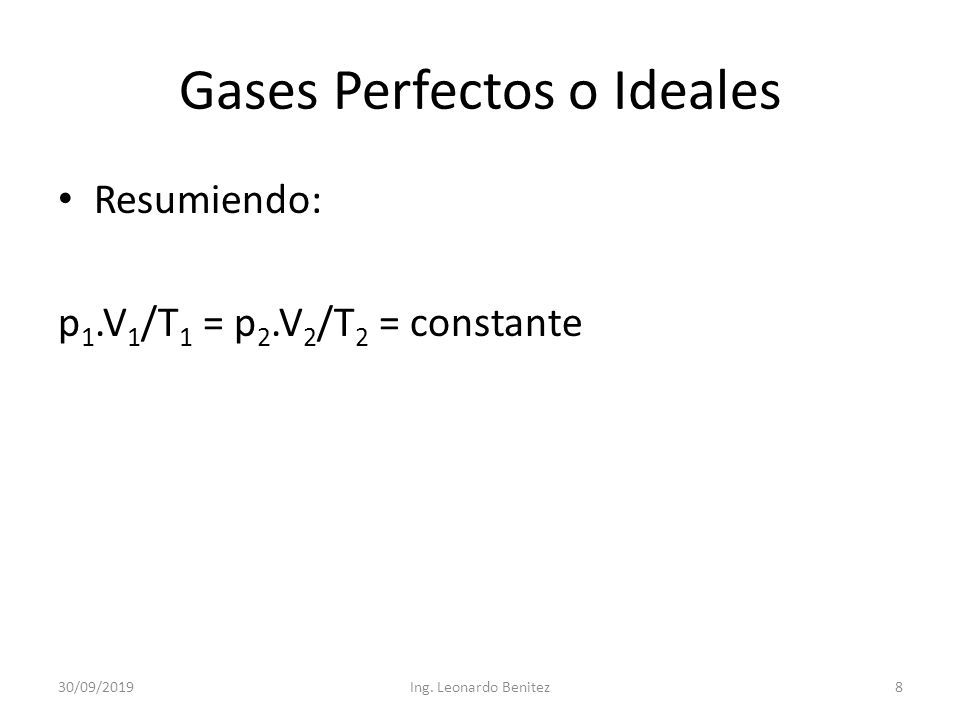

8 Gases Perfectos o Ideales Resumiendo: p 1.V 1 /T 1 = p 2.V 2 /T 2 = constante 30/09/2019Ing. Leonardo Benitez8

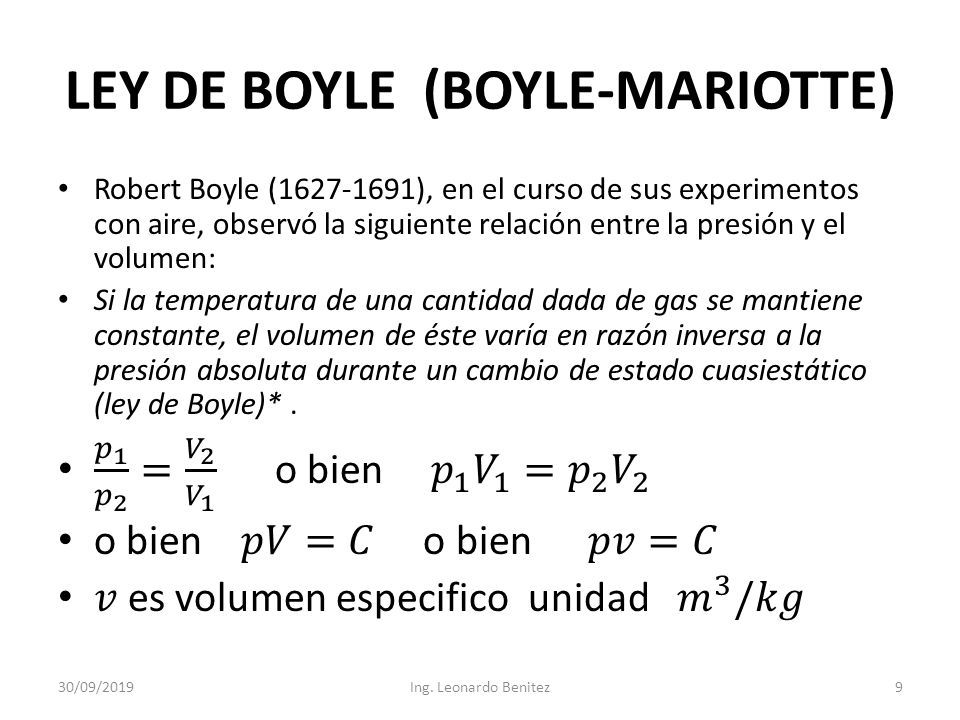

9 LEY DE BOYLE (BOYLE-MARIOTTE) 30/09/2019Ing. Leonardo Benitez9

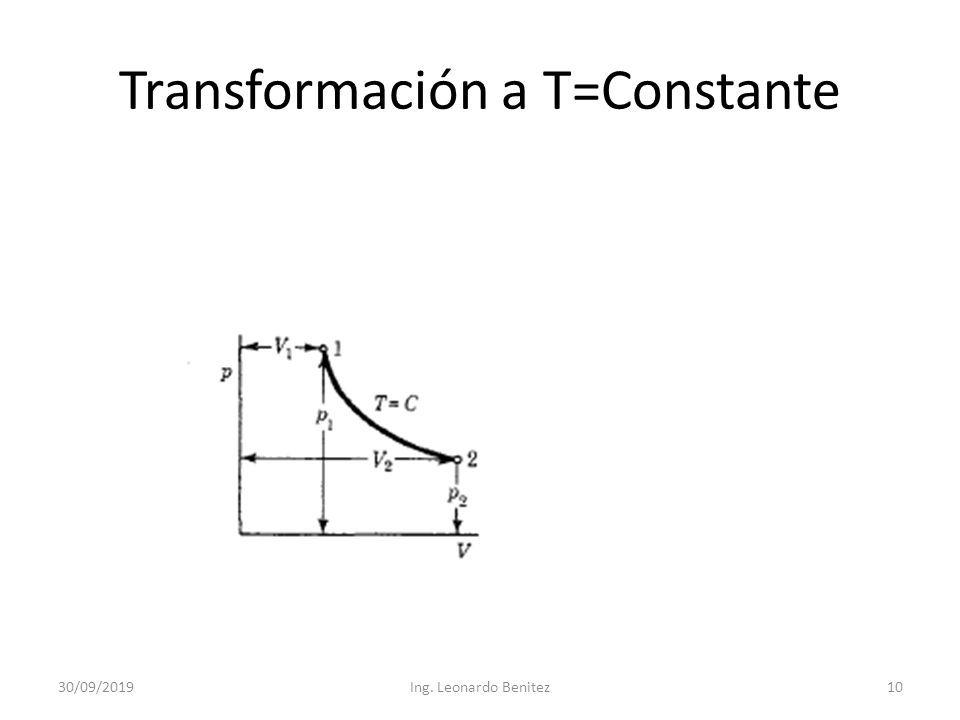

10 Transformación a T=Constante 30/09/2019Ing. Leonardo Benitez10

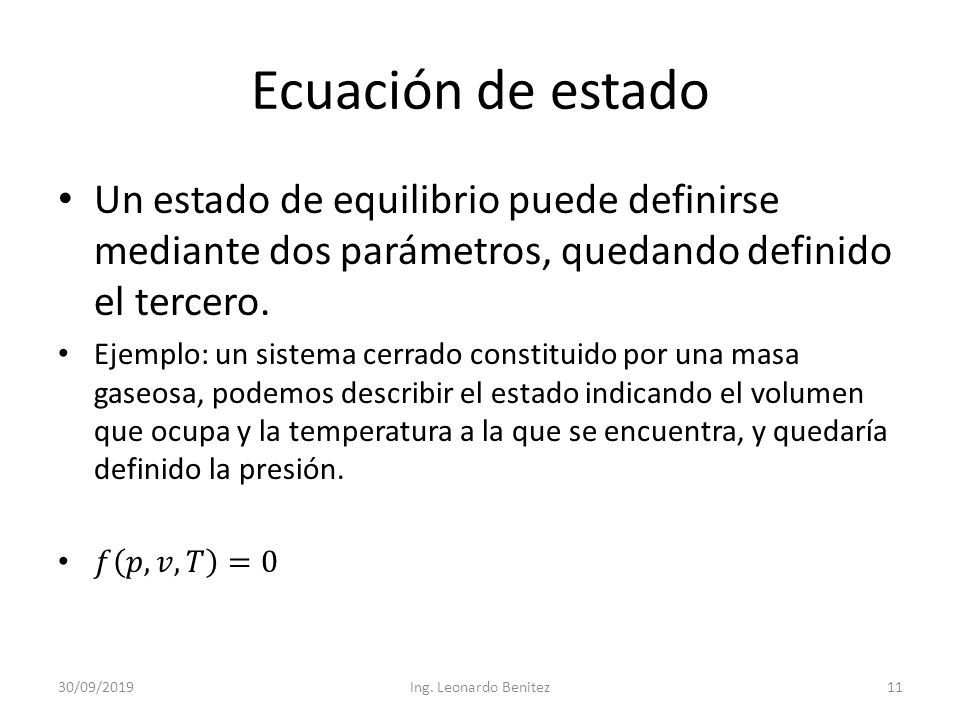

11 Ecuación de estado 30/09/2019Ing. Leonardo Benitez11

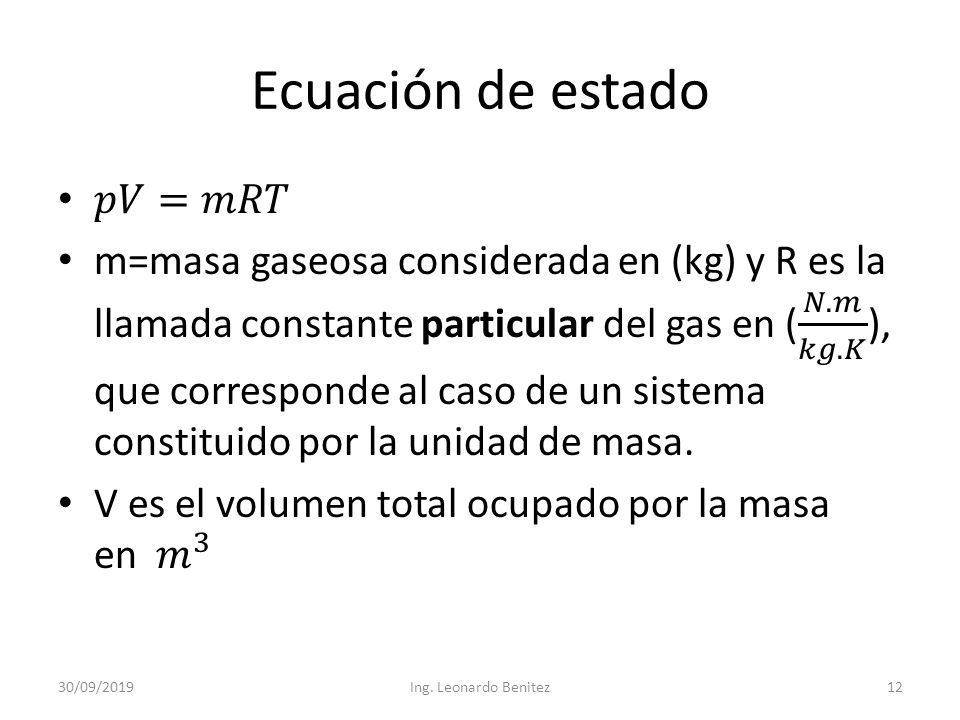

12 Ecuación de estado 30/09/2019Ing. Leonardo Benitez12

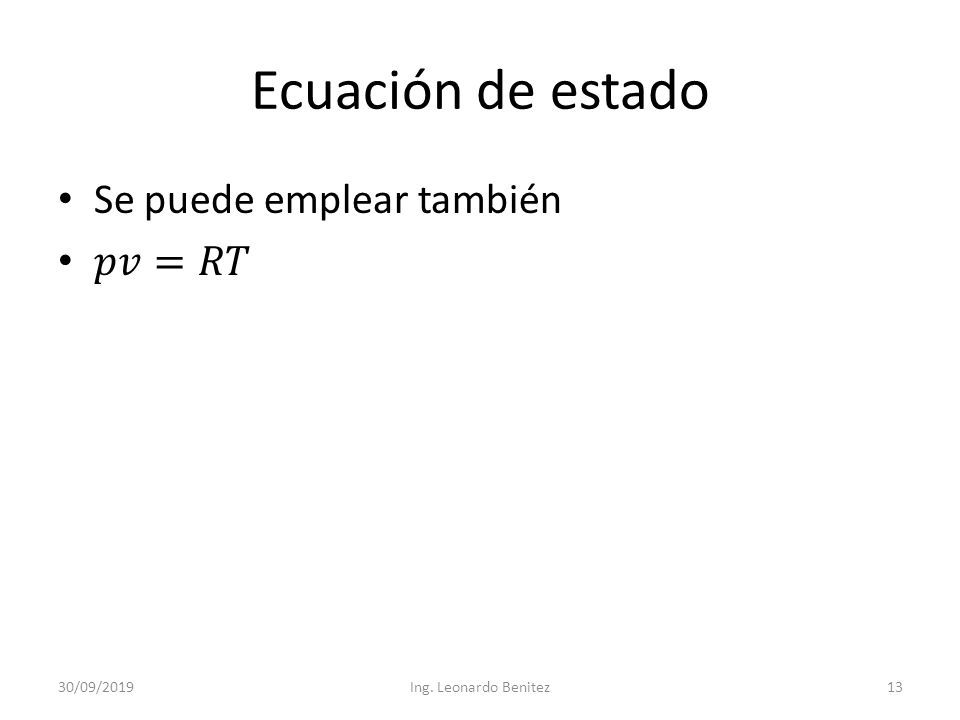

13 Ecuación de estado 30/09/2019Ing. Leonardo Benitez13

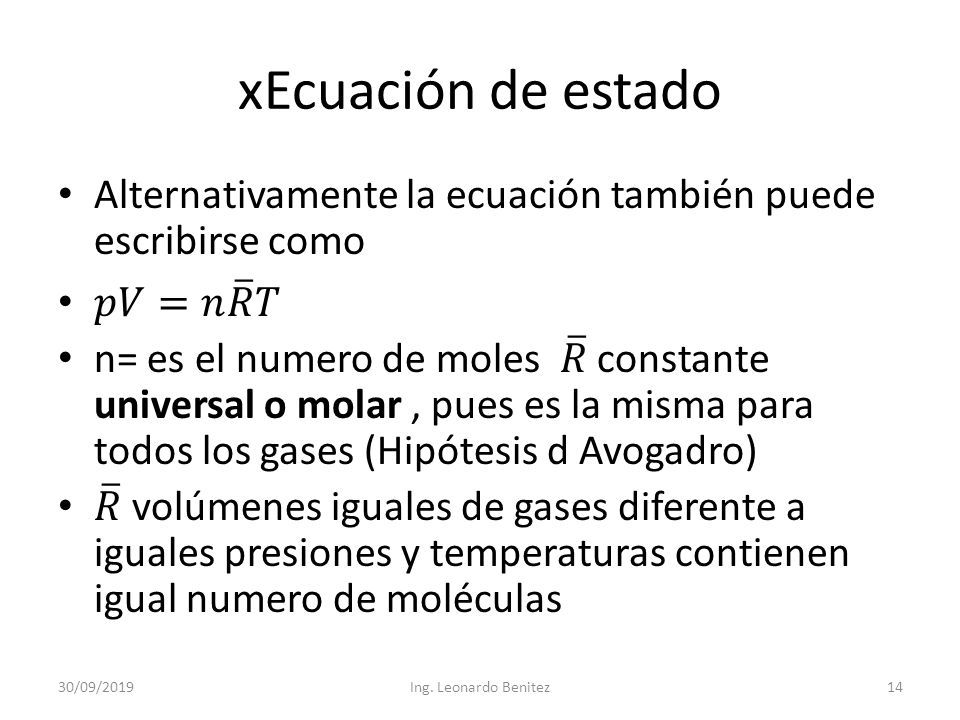

14 xEcuación de estado 30/09/2019Ing. Leonardo Benitez14

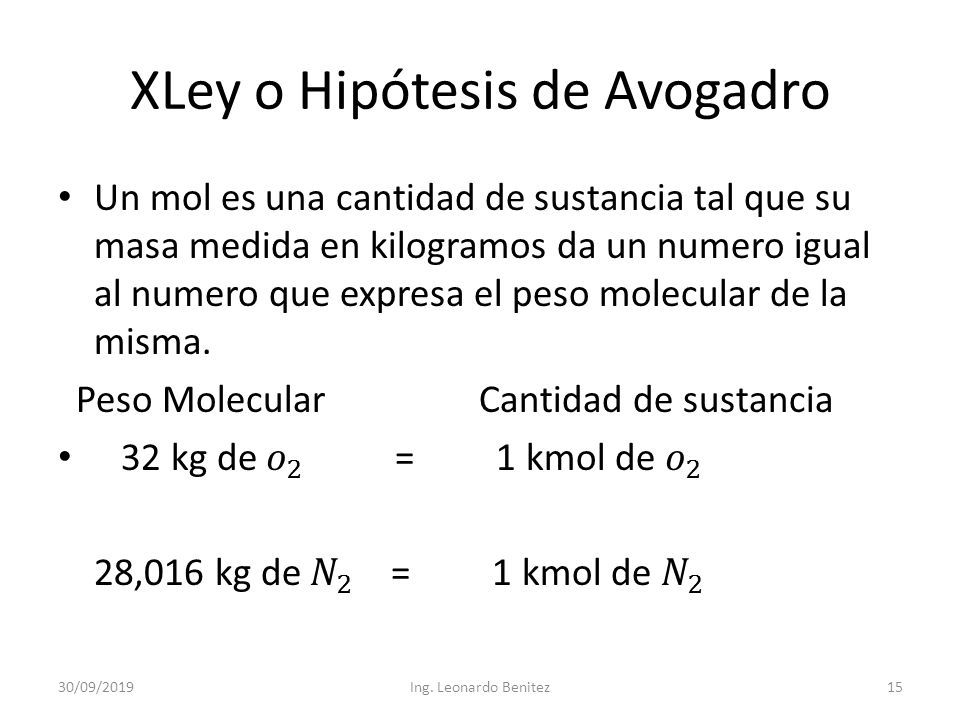

15 XLey o Hipótesis de Avogadro 30/09/2019Ing. Leonardo Benitez15

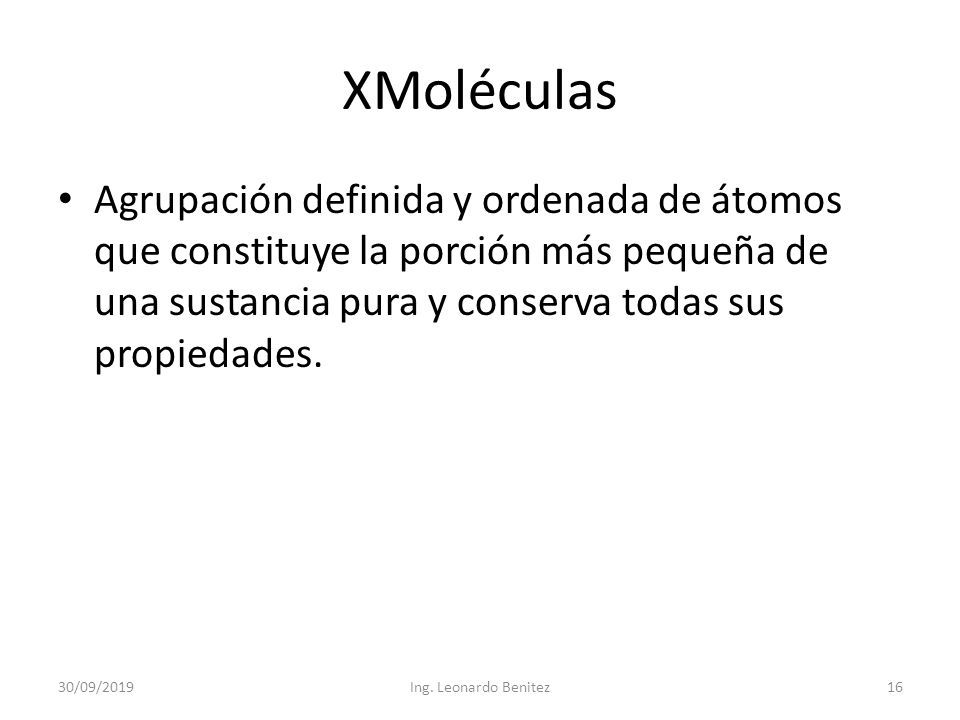

16 XMoléculas Agrupación definida y ordenada de átomos que constituye la porción más pequeña de una sustancia pura y conserva todas sus propiedades. 30/09/2019Ing. Leonardo Benitez16

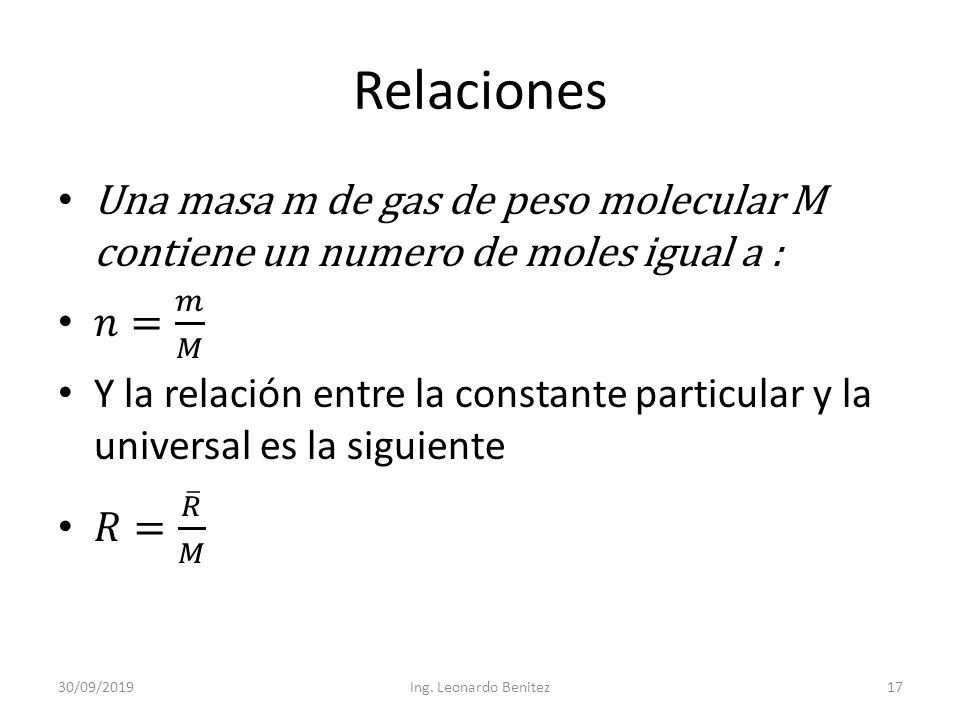

17 Relaciones 30/09/2019Ing. Leonardo Benitez17

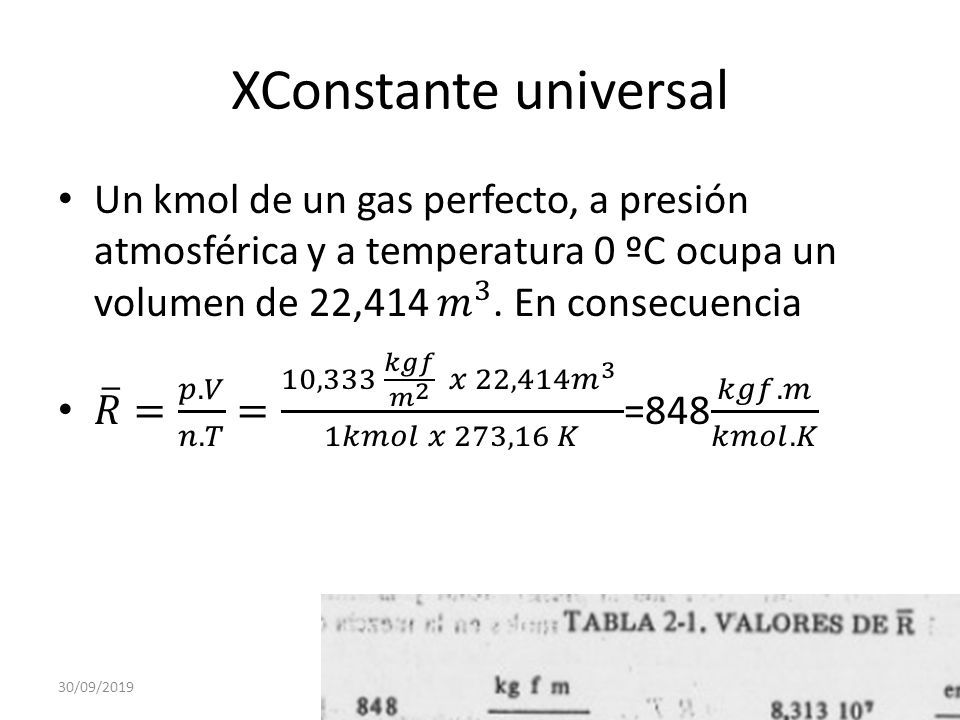

18 XConstante universal 30/09/2019Ing. Leonardo Benitez18

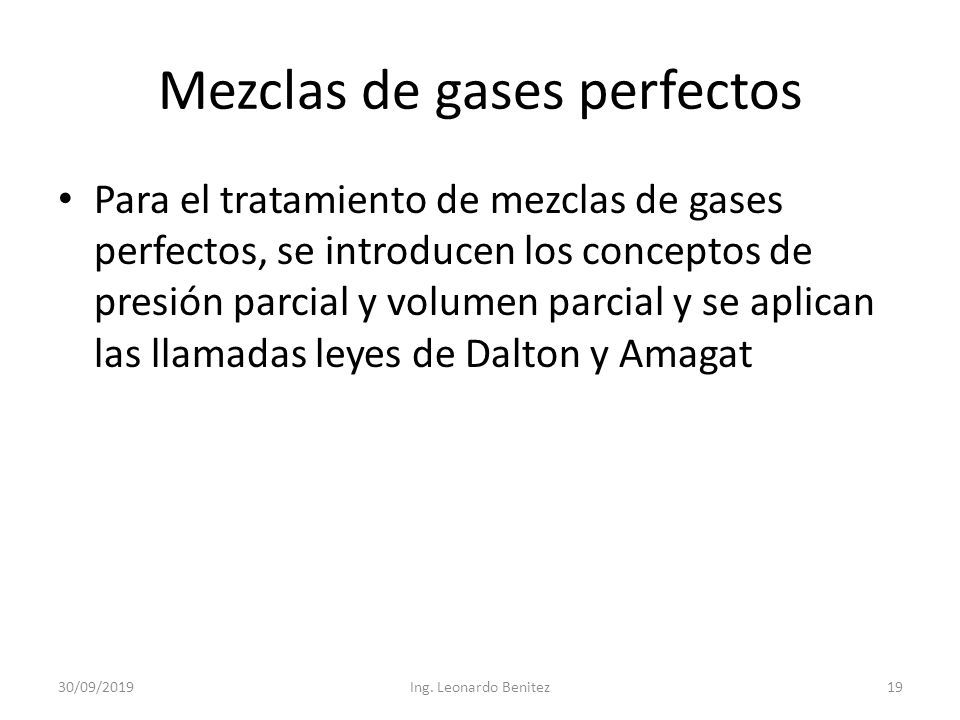

19 Mezclas de gases perfectos Para el tratamiento de mezclas de gases perfectos, se introducen los conceptos de presión parcial y volumen parcial y se aplican las llamadas leyes de Dalton y Amagat 30/09/2019Ing. Leonardo Benitez19

20 Ley de Dalton 30/09/2019Ing. Leonardo Benitez20

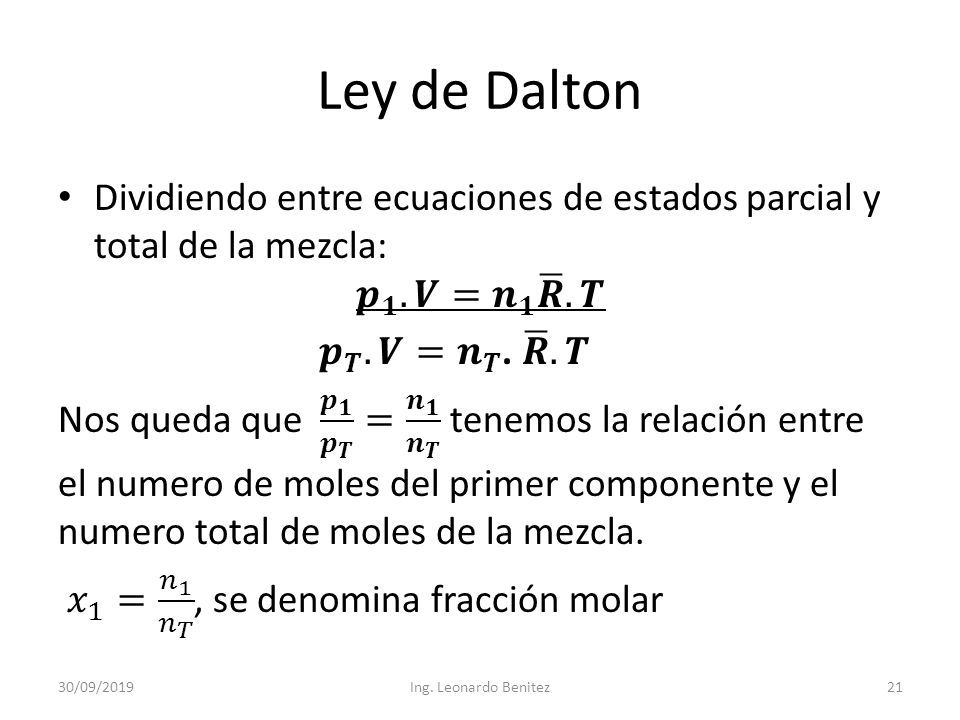

21 Ley de Dalton 30/09/2019Ing. Leonardo Benitez21

22 Ley de Amagat 30/09/2019Ing. Leonardo Benitez22

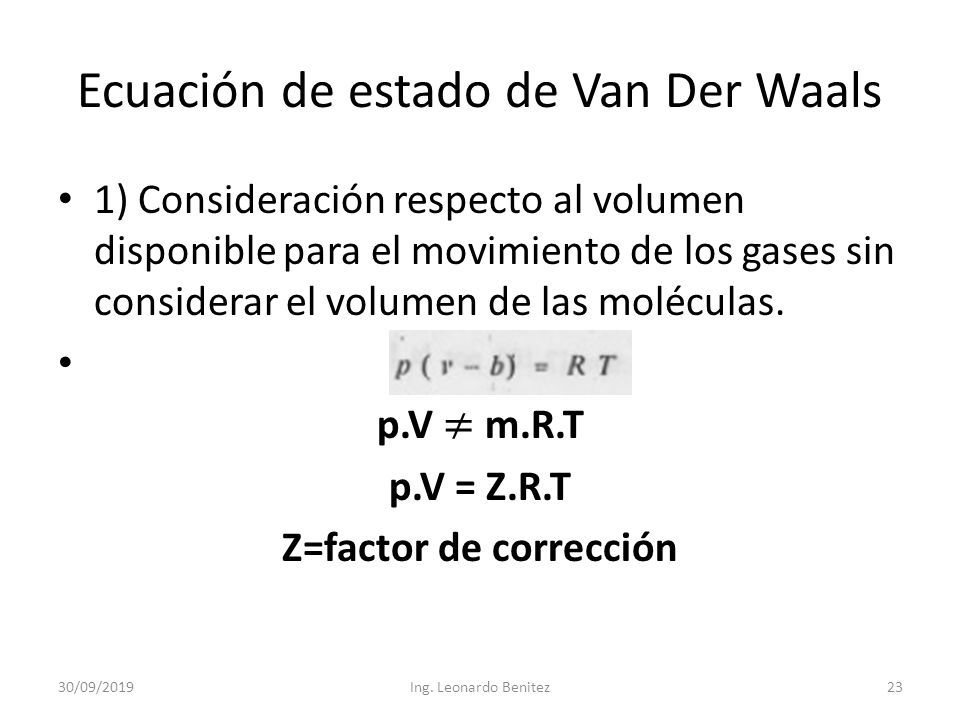

23 Ecuación de estado de Van Der Waals 30/09/2019Ing. Leonardo Benitez23

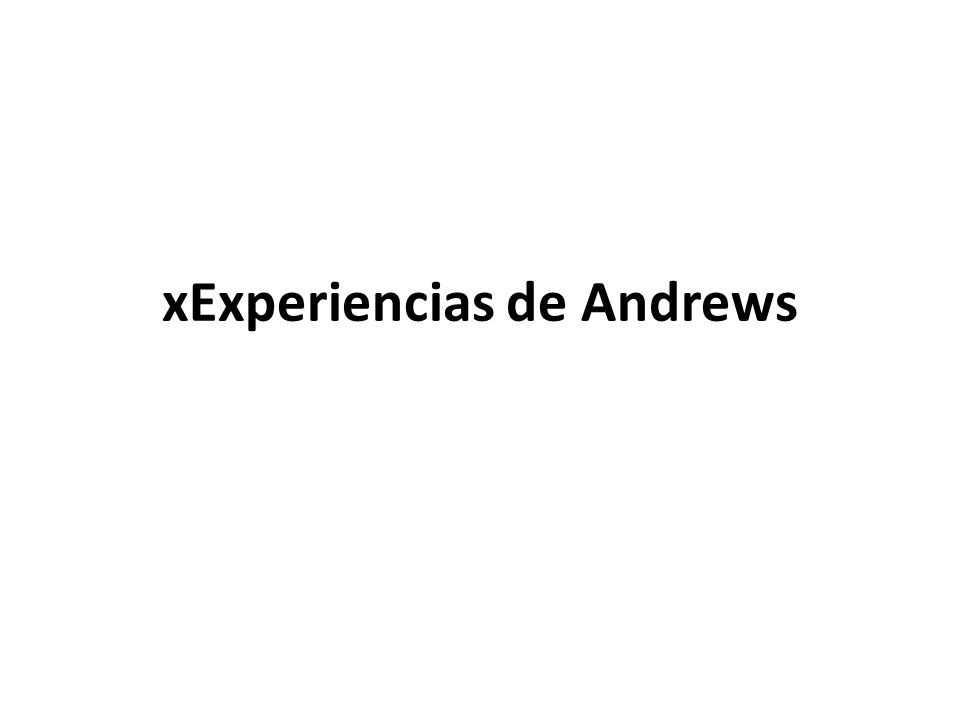

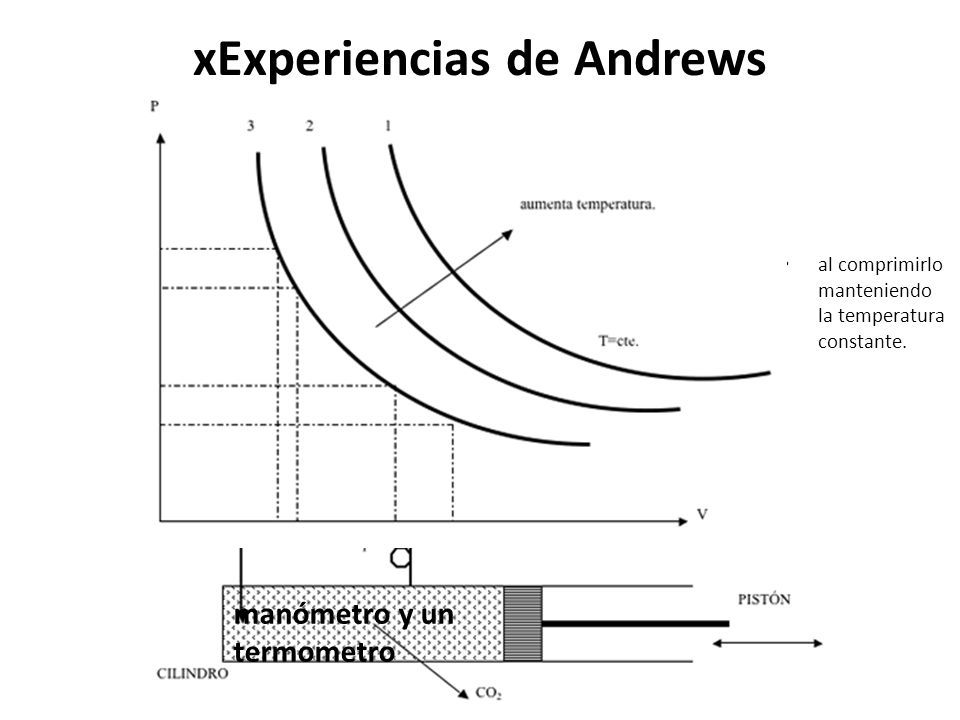

24 xExperiencias de Andrews

25 al comprimirlo manteniendo la temperatura constante. manómetro y un termometro

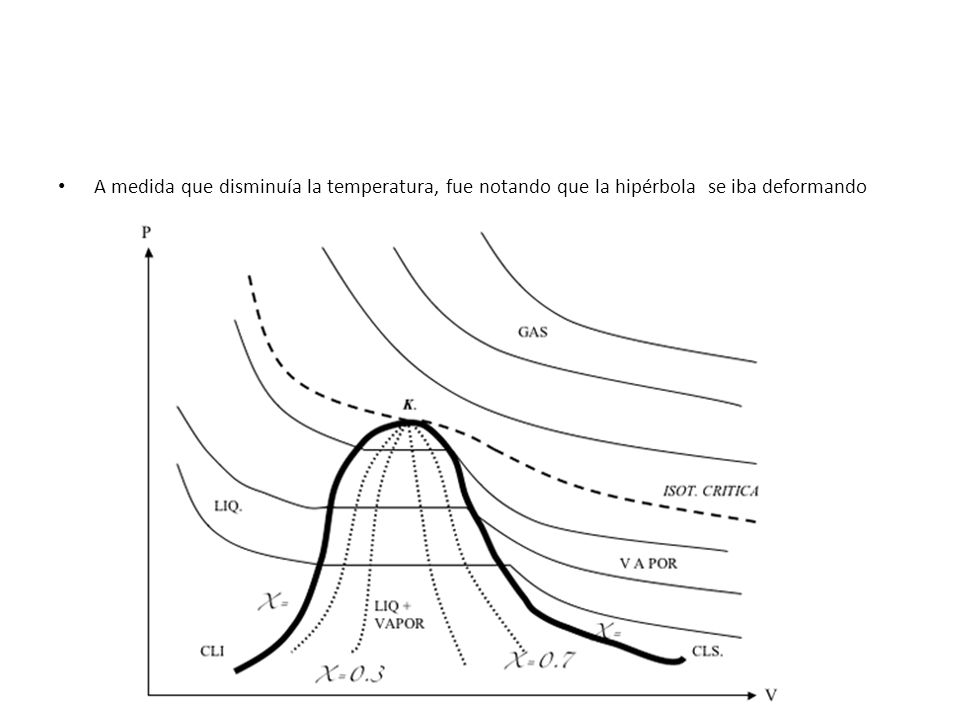

26 A medida que disminuía la temperatura, fue notando que la hipérbola se iba deformando

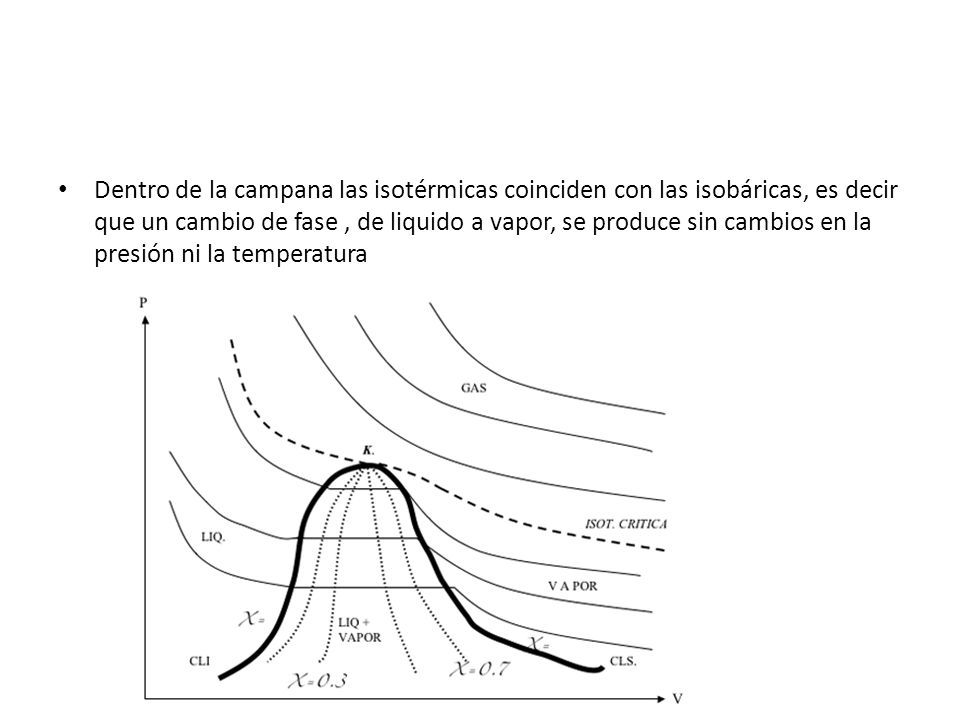

27 Dentro de la campana las isotérmicas coinciden con las isobáricas, es decir que un cambio de fase, de liquido a vapor, se produce sin cambios en la presión ni la temperatura

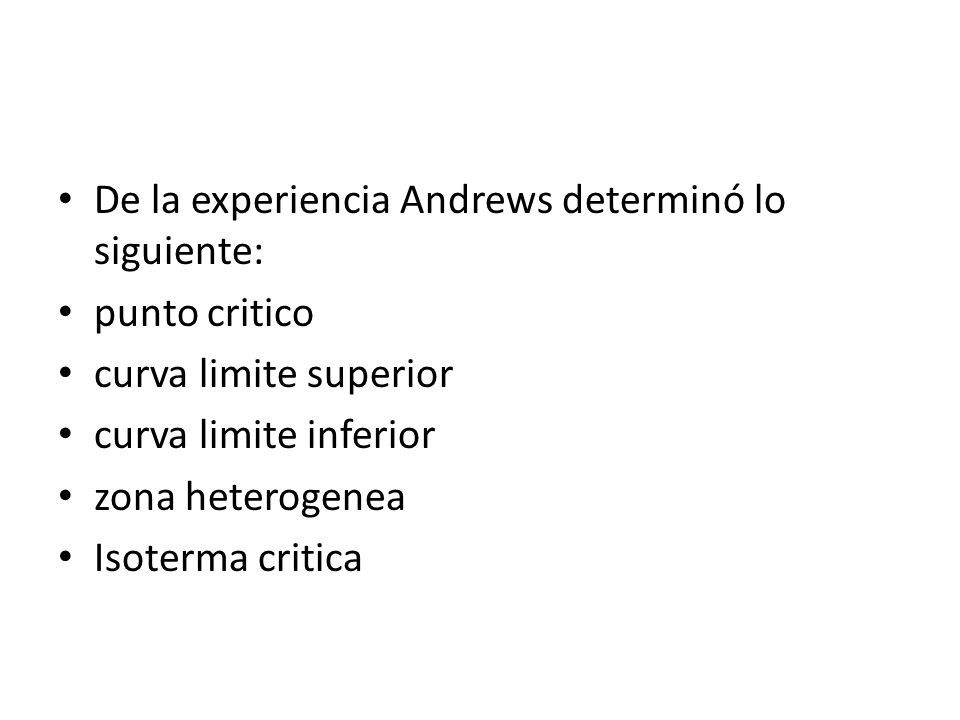

28 De la experiencia Andrews determinó lo siguiente: punto critico curva limite superior curva limite inferior zona heterogenea Isoterma critica

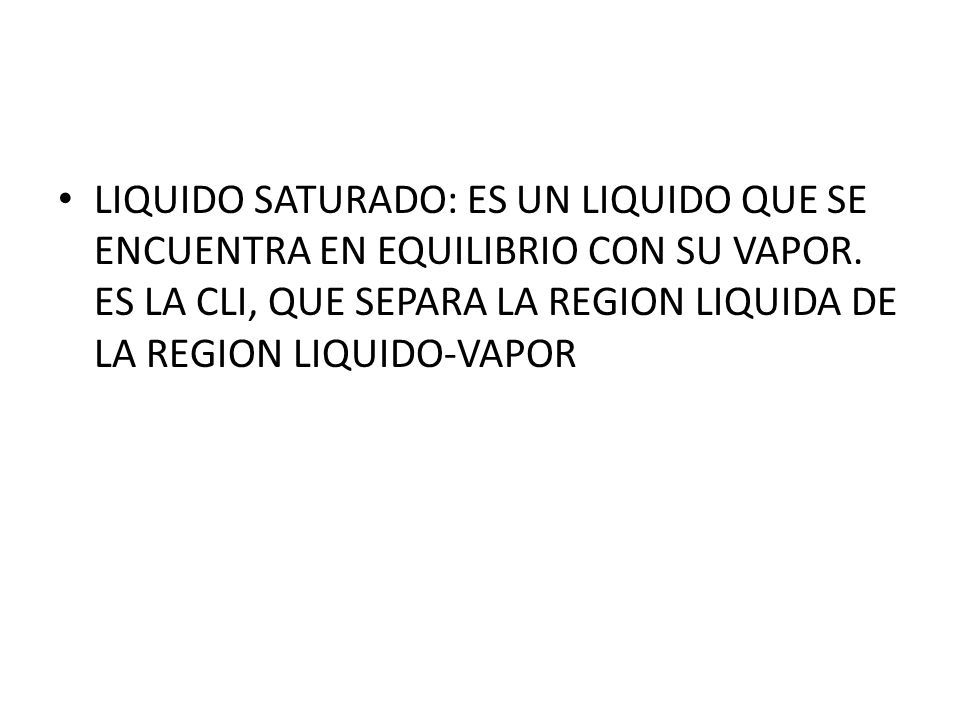

29 LIQUIDO SATURADO: ES UN LIQUIDO QUE SE ENCUENTRA EN EQUILIBRIO CON SU VAPOR. ES LA CLI, QUE SEPARA LA REGION LIQUIDA DE LA REGION LIQUIDO-VAPOR

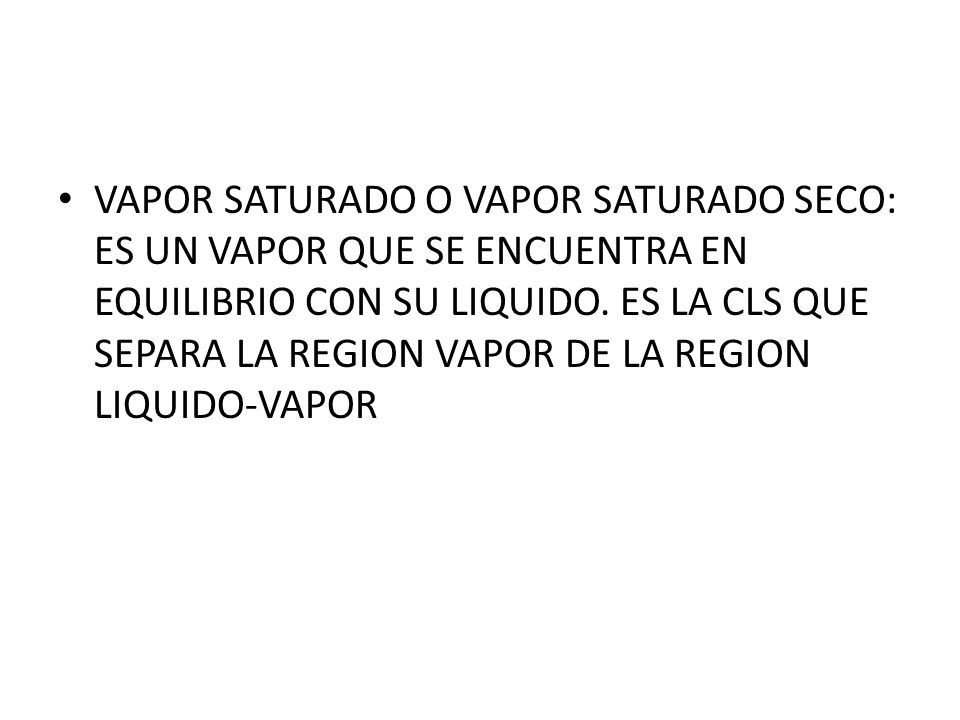

30 VAPOR SATURADO O VAPOR SATURADO SECO: ES UN VAPOR QUE SE ENCUENTRA EN EQUILIBRIO CON SU LIQUIDO. ES LA CLS QUE SEPARA LA REGION VAPOR DE LA REGION LIQUIDO-VAPOR

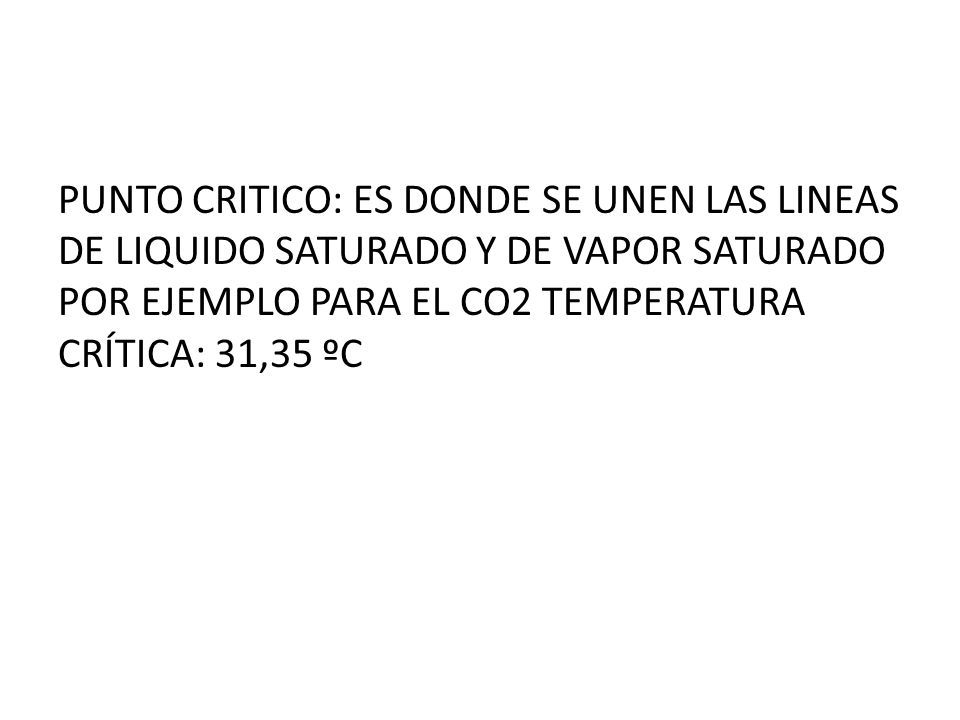

31 PUNTO CRITICO: ES DONDE SE UNEN LAS LINEAS DE LIQUIDO SATURADO Y DE VAPOR SATURADO POR EJEMPLO PARA EL CO2 TEMPERATURA CRÍTICA: 31,35 ºC

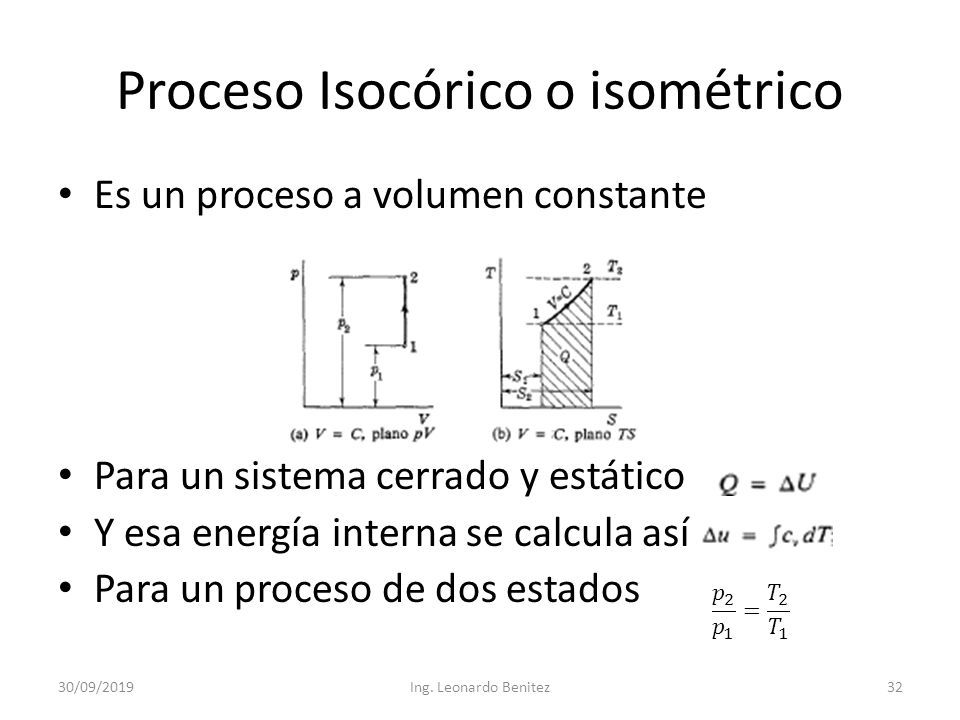

32 Proceso Isocórico o isométrico Es un proceso a volumen constante Para un sistema cerrado y estático Y esa energía interna se calcula así Para un proceso de dos estados 30/09/2019Ing. Leonardo Benitez32

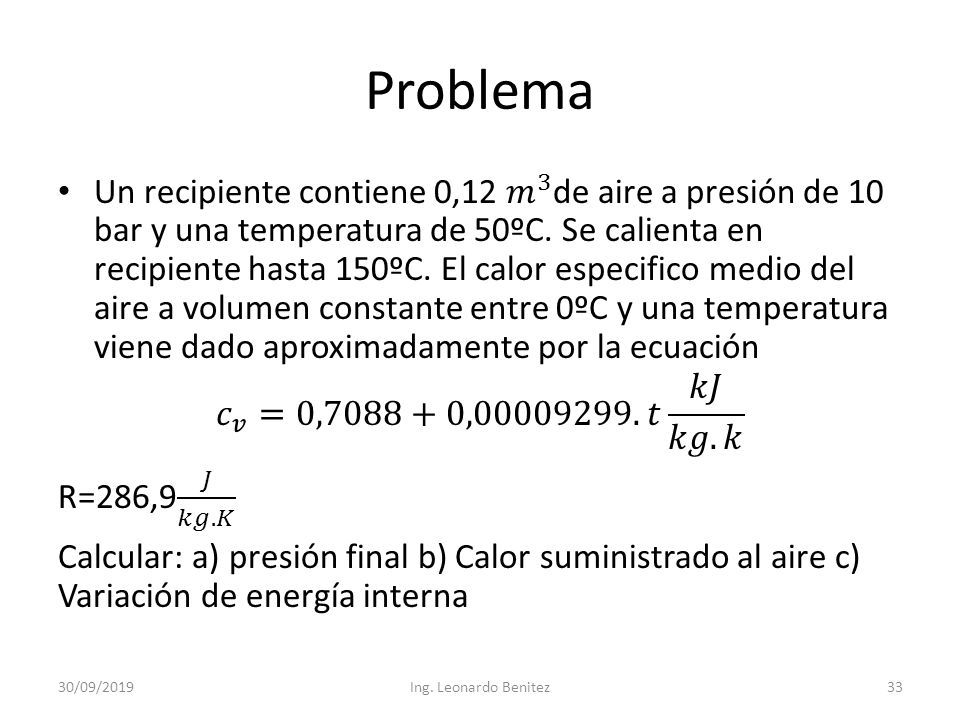

33 Problema 30/09/2019Ing. Leonardo Benitez33

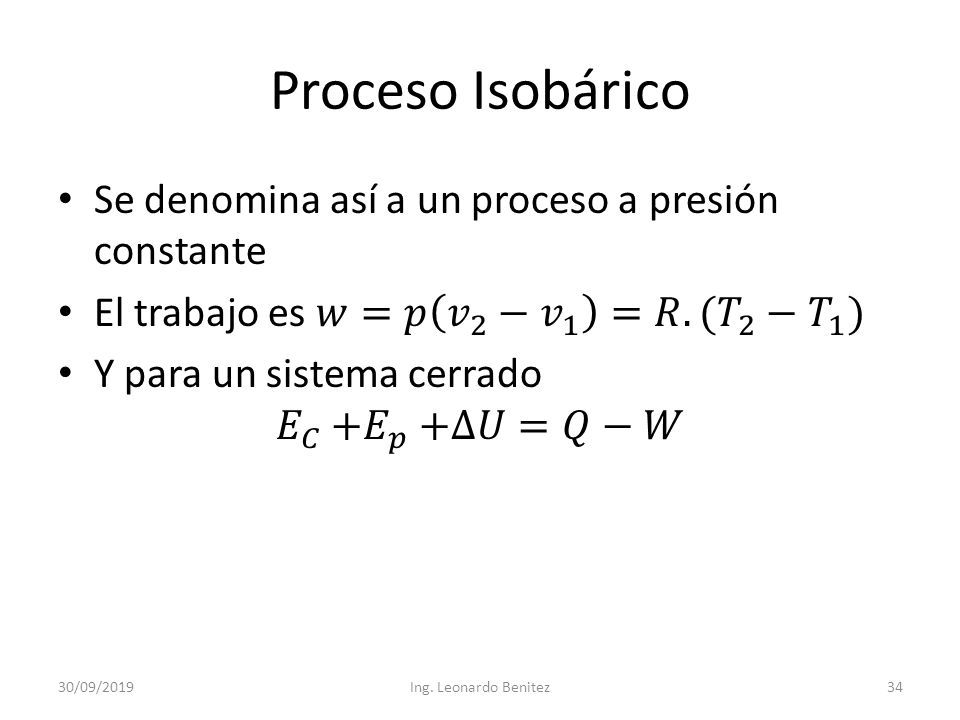

34 Proceso Isobárico 30/09/2019Ing. Leonardo Benitez34

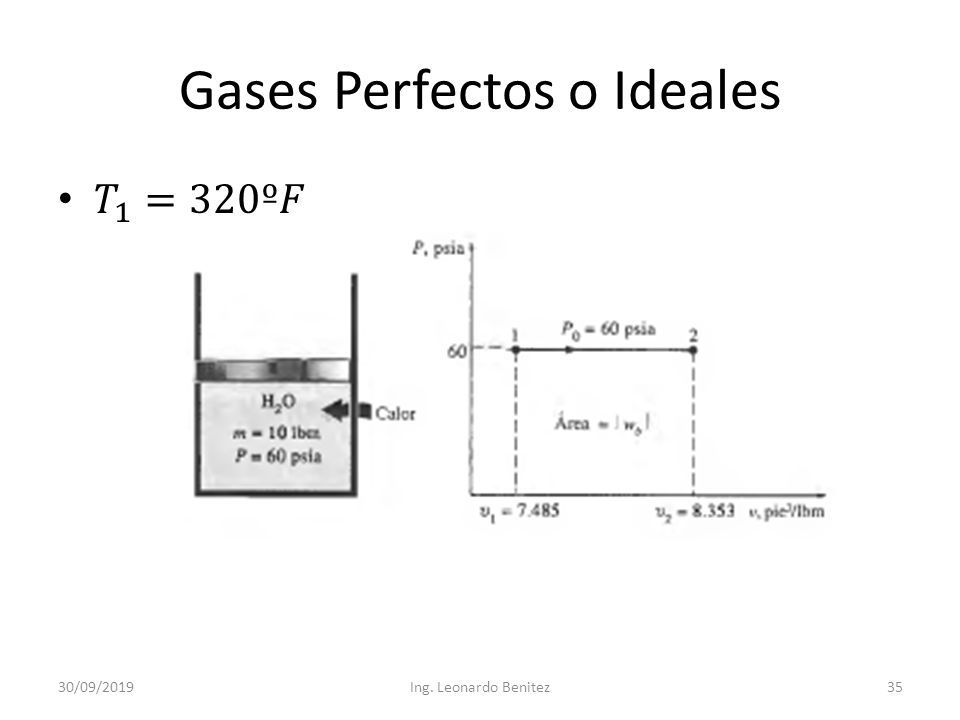

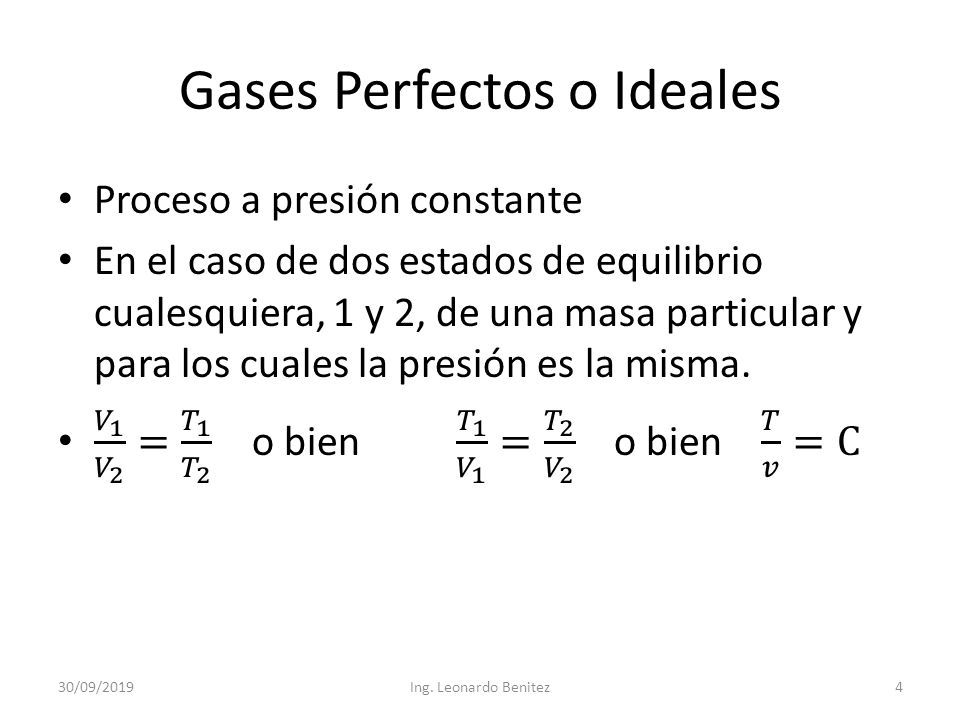

35 Gases Perfectos o Ideales 30/09/2019Ing. Leonardo Benitez35

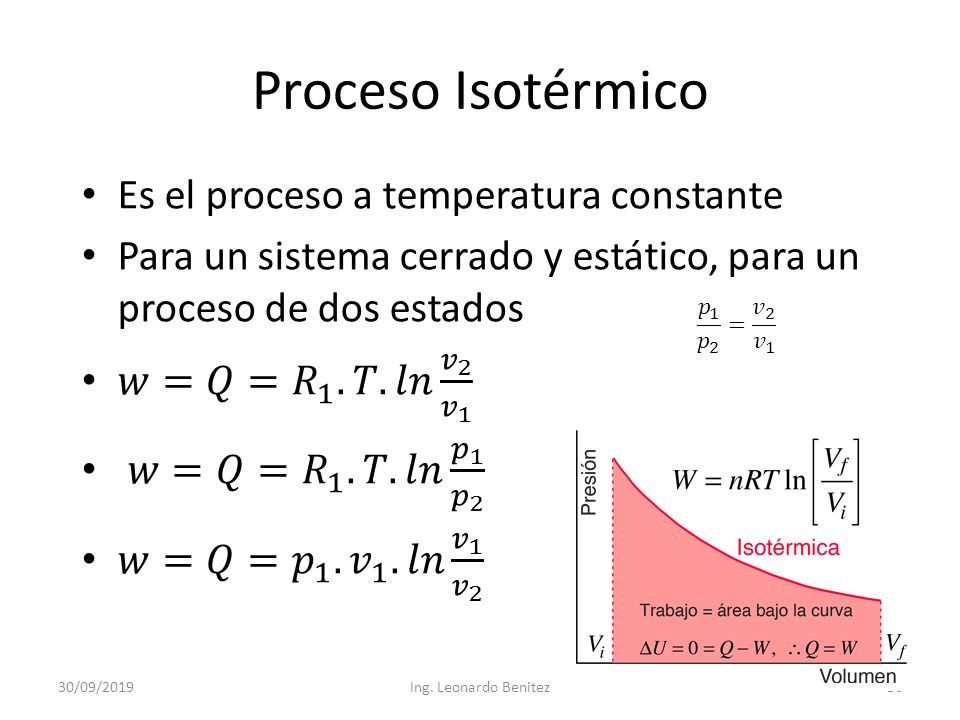

36 Proceso Isotérmico 30/09/2019Ing. Leonardo Benitez36

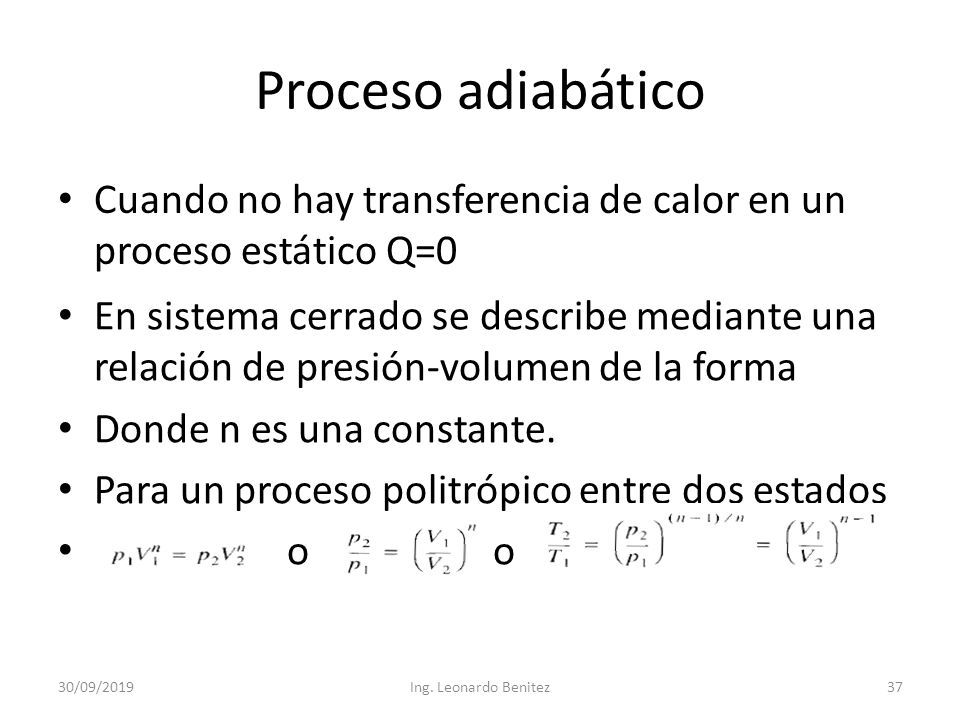

37 Proceso adiabático Cuando no hay transferencia de calor en un proceso estático Q=0 30/09/2019Ing. Leonardo Benitez37 En sistema cerrado se describe mediante una relación de presión-volumen de la forma Donde n es una constante. Para un proceso politrópico entre dos estados o o

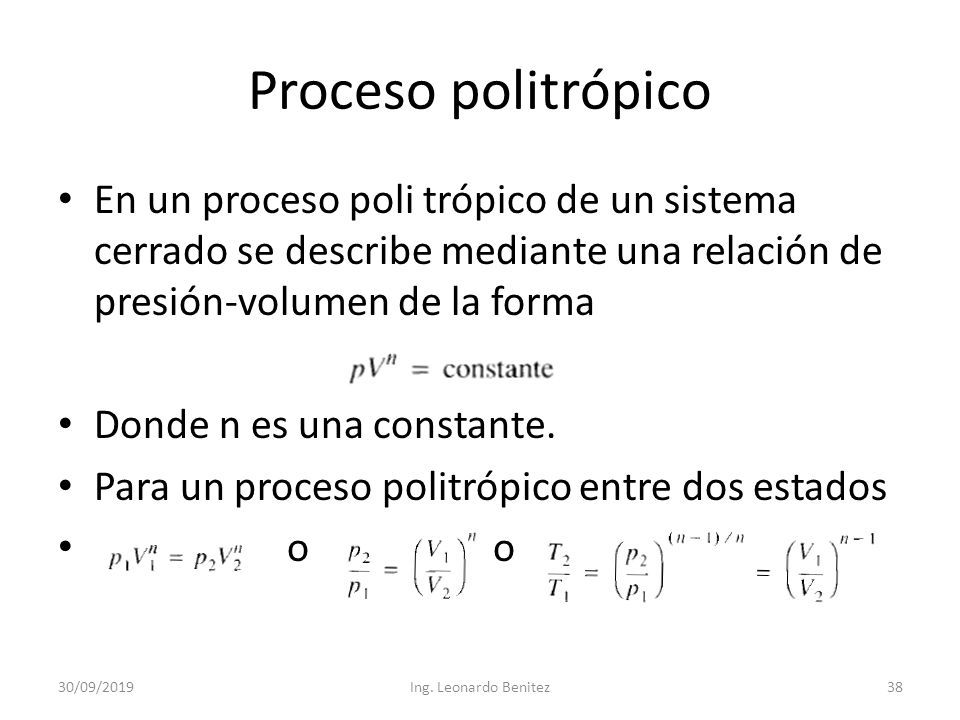

38 Proceso politrópico En un proceso poli trópico de un sistema cerrado se describe mediante una relación de presión-volumen de la forma Donde n es una constante. Para un proceso politrópico entre dos estados o o 30/09/2019Ing. Leonardo Benitez38

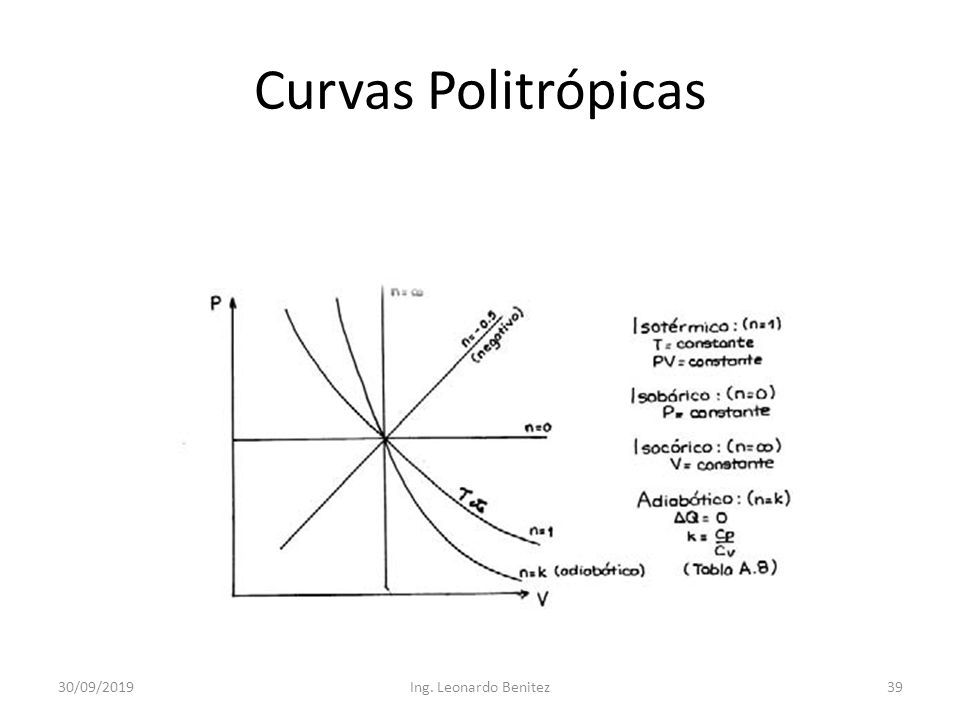

39 Curvas Politrópicas 30/09/2019Ing. Leonardo Benitez39

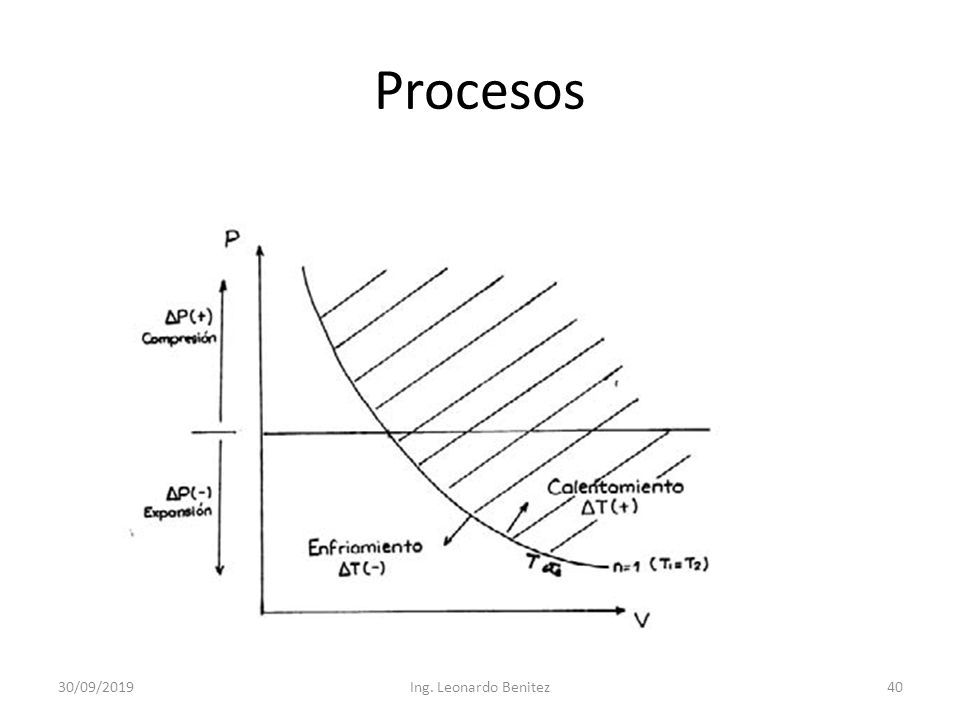

40 Procesos 30/09/2019Ing. Leonardo Benitez40

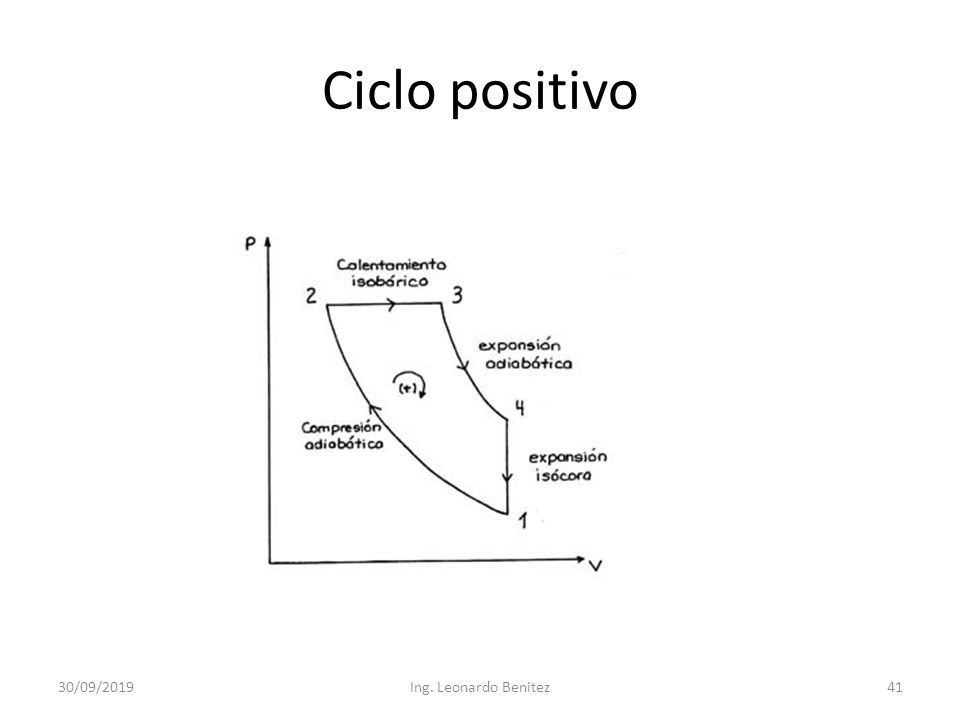

41 Ciclo positivo 30/09/2019Ing. Leonardo Benitez41

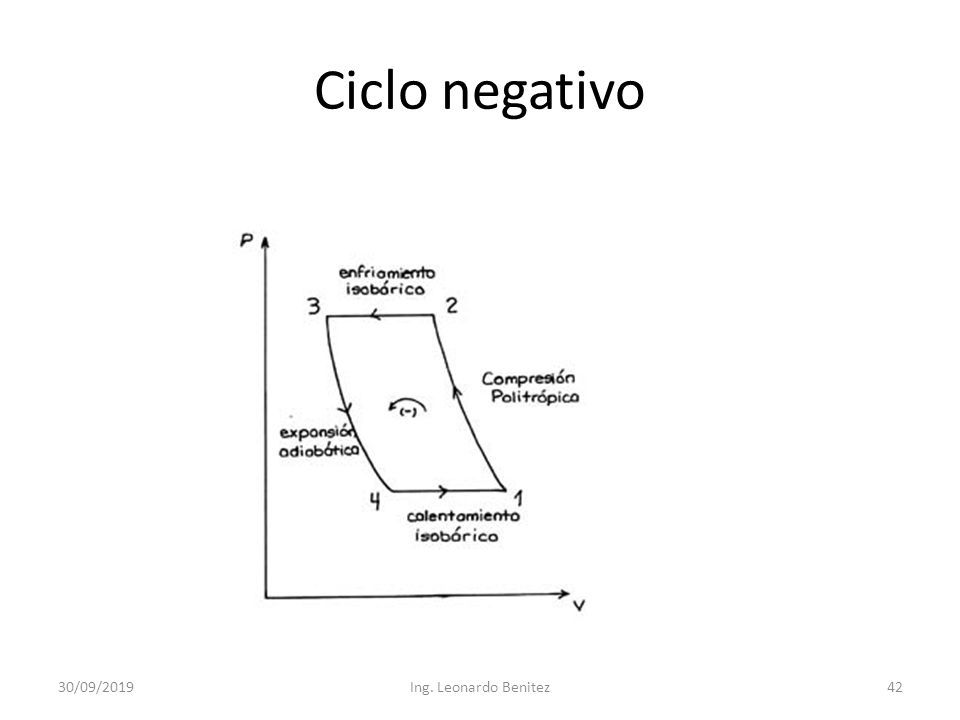

42 Ciclo negativo 30/09/2019Ing. Leonardo Benitez42
