Conceptos básicos La Metrología es la ciencia que estudia las dimensiones de las piezas.La Metrología es la ciencia que estudia las dimensiones de las.

Presentación del tema: "Conceptos básicos La Metrología es la ciencia que estudia las dimensiones de las piezas.La Metrología es la ciencia que estudia las dimensiones de las."— Transcripción de la presentación:

1

2

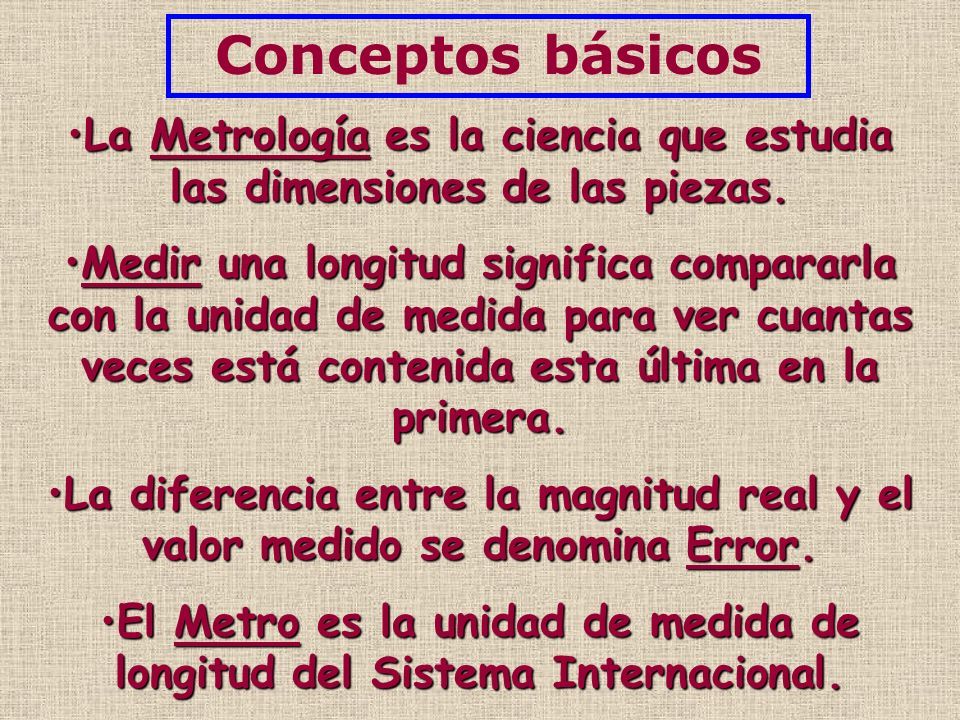

3 Conceptos básicos La Metrología es la ciencia que estudia las dimensiones de las piezas.La Metrología es la ciencia que estudia las dimensiones de las piezas. Medir una longitud significa compararla con la unidad de medida para ver cuantas veces está contenida esta última en la primera.Medir una longitud significa compararla con la unidad de medida para ver cuantas veces está contenida esta última en la primera. La diferencia entre la magnitud real y el valor medido se denomina Error.La diferencia entre la magnitud real y el valor medido se denomina Error. El Metro es la unidad de medida de longitud del Sistema Internacional.El Metro es la unidad de medida de longitud del Sistema Internacional.

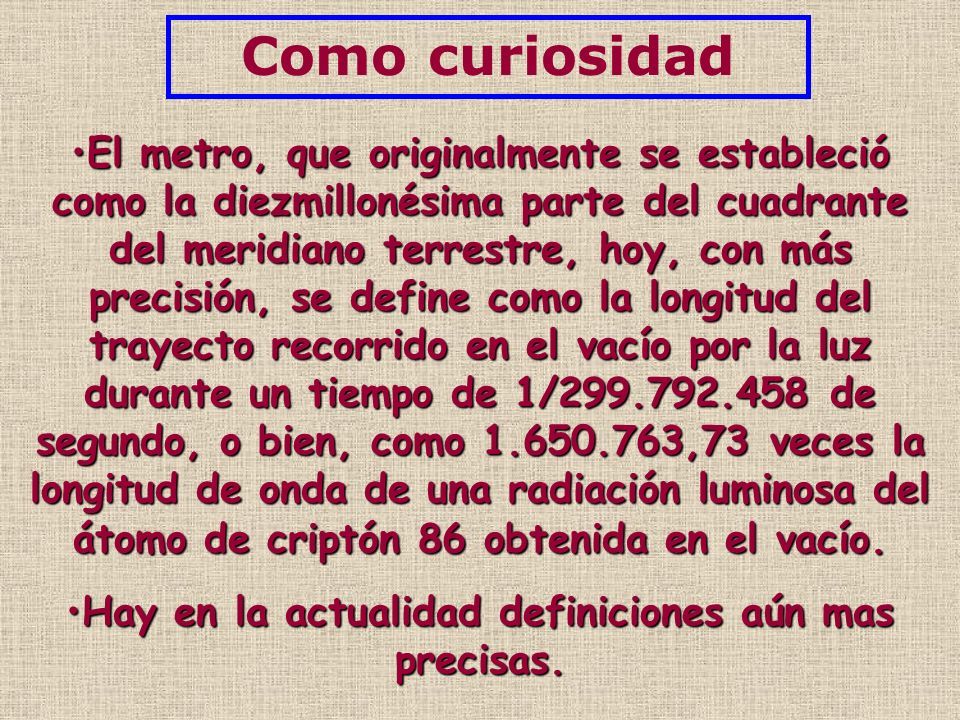

4 El metro, que originalmente se estableció como la diezmillonésima parte del cuadrante del meridiano terrestre, hoy, con más precisión, se define como la longitud del trayecto recorrido en el vacío por la luz durante un tiempo de 1/299.792.458 de segundo, o bien, como 1.650.763,73 veces la longitud de onda de una radiación luminosa del átomo de criptón 86 obtenida en el vacío.El metro, que originalmente se estableció como la diezmillonésima parte del cuadrante del meridiano terrestre, hoy, con más precisión, se define como la longitud del trayecto recorrido en el vacío por la luz durante un tiempo de 1/299.792.458 de segundo, o bien, como 1.650.763,73 veces la longitud de onda de una radiación luminosa del átomo de criptón 86 obtenida en el vacío. Hay en la actualidad definiciones aún mas precisas.Hay en la actualidad definiciones aún mas precisas. Como curiosidad

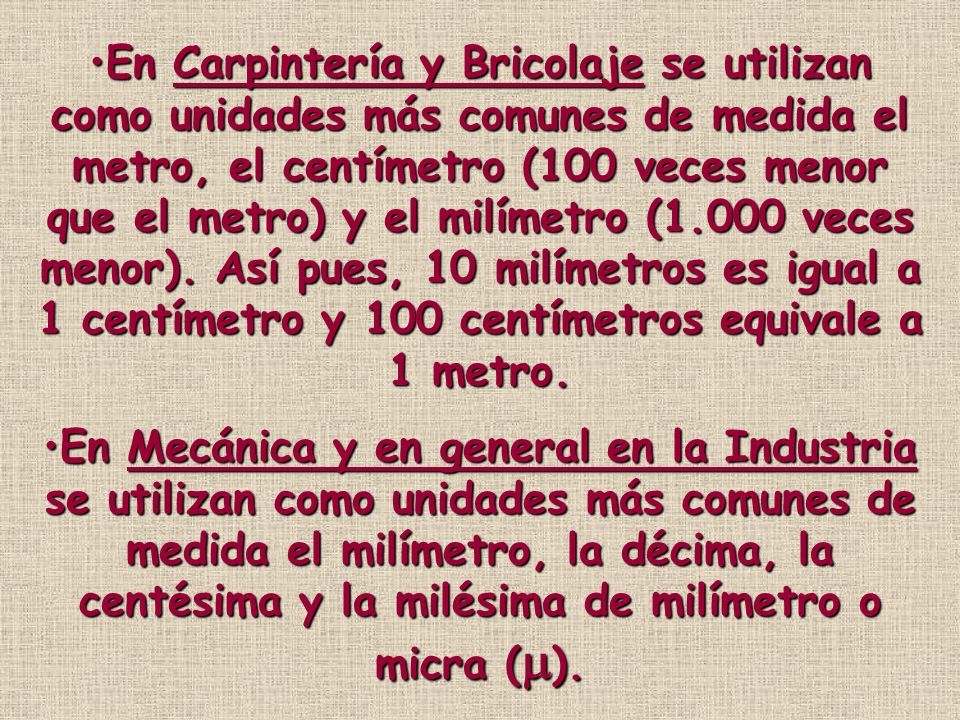

5 En Carpintería y Bricolaje se utilizan como unidades más comunes de medida el metro, el centímetro (100 veces menor que el metro) y el milímetro (1.000 veces menor). Así pues, 10 milímetros es igual a 1 centímetro y 100 centímetros equivale a 1 metro.En Carpintería y Bricolaje se utilizan como unidades más comunes de medida el metro, el centímetro (100 veces menor que el metro) y el milímetro (1.000 veces menor). Así pues, 10 milímetros es igual a 1 centímetro y 100 centímetros equivale a 1 metro. En Mecánica y en general en la Industria se utilizan como unidades más comunes de medida el milímetro, la décima, la centésima y la milésima de milímetro o micra (  ).En Mecánica y en general en la Industria se utilizan como unidades más comunes de medida el milímetro, la décima, la centésima y la milésima de milímetro o micra (  ).

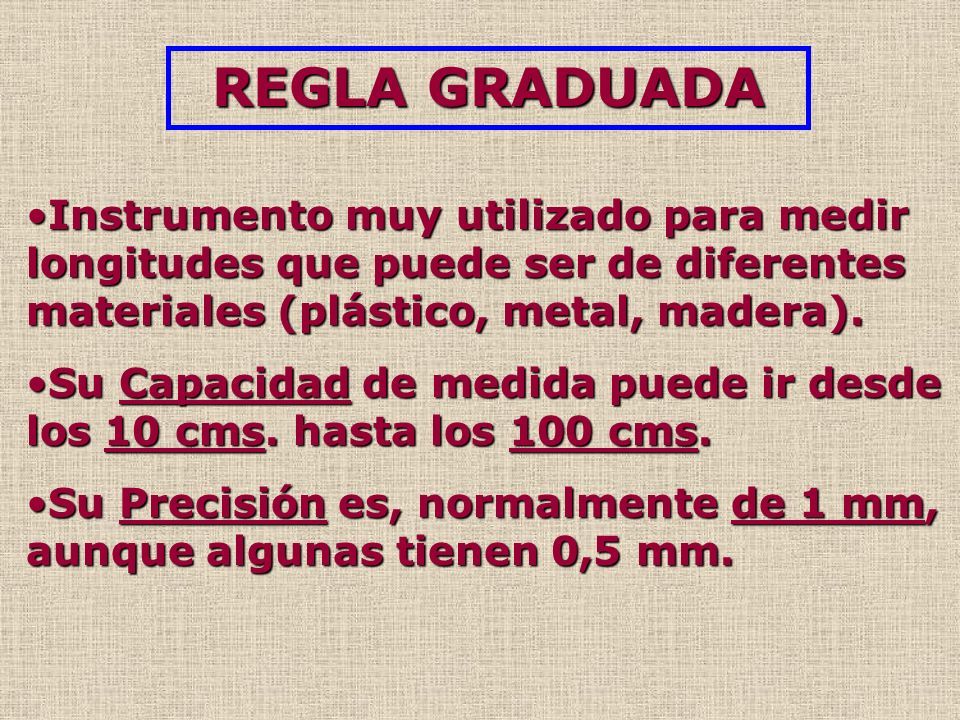

6 REGLA GRADUADA Instrumento muy utilizado para medir longitudes que puede ser de diferentes materiales (plástico, metal, madera).Instrumento muy utilizado para medir longitudes que puede ser de diferentes materiales (plástico, metal, madera). Su Capacidad de medida puede ir desde los 10 cms. hasta los 100 cms.Su Capacidad de medida puede ir desde los 10 cms. hasta los 100 cms. Su Precisión es, normalmente de 1 mm, aunque algunas tienen 0,5 mm.Su Precisión es, normalmente de 1 mm, aunque algunas tienen 0,5 mm.

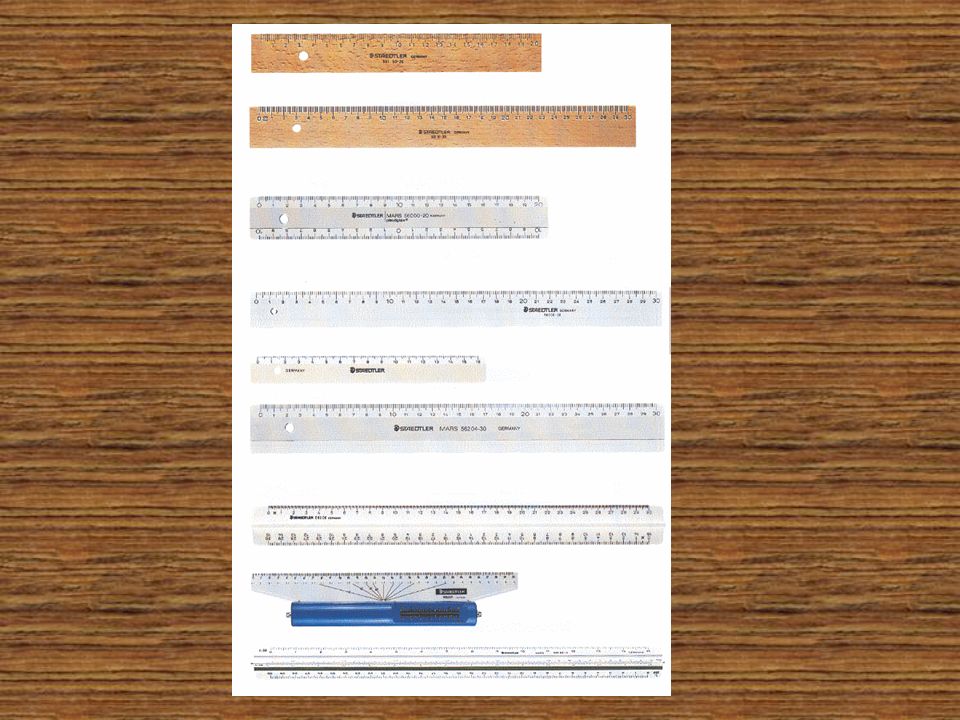

7

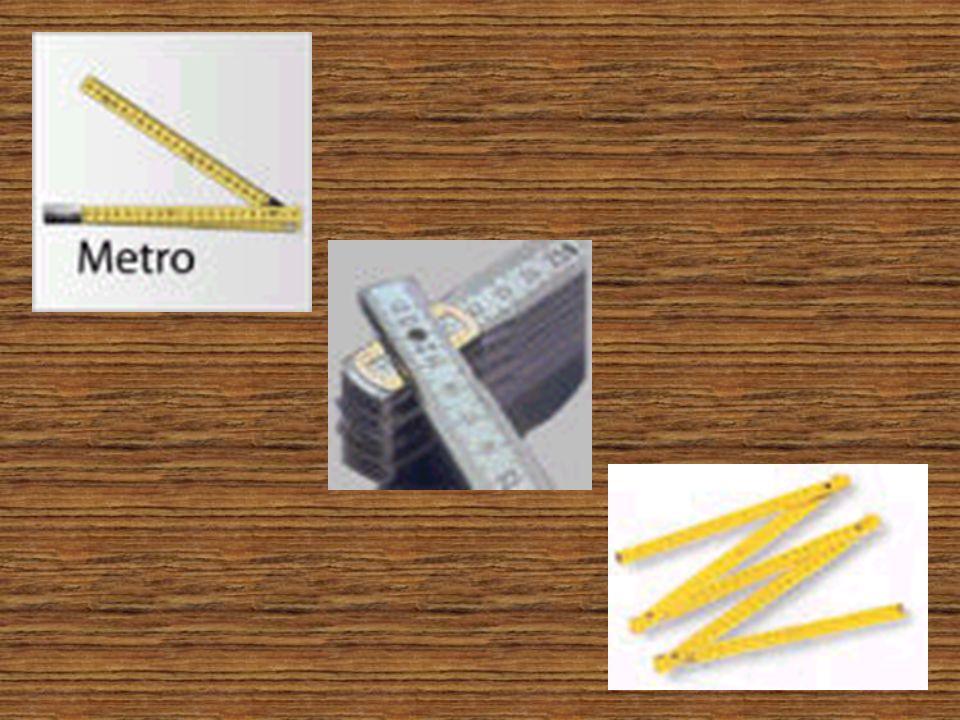

8 METRO DEL CARPINTERO Es similar a la regla graduada pero con la particularidad de que puede plegarse.Es similar a la regla graduada pero con la particularidad de que puede plegarse. Su Capacidad de medir suele estar comprendida entre 1 y 2 mts.Su Capacidad de medir suele estar comprendida entre 1 y 2 mts. Su Precisión es de 1 mm., aunque no es muy fiable debido a su grosor.Su Precisión es de 1 mm., aunque no es muy fiable debido a su grosor.

9

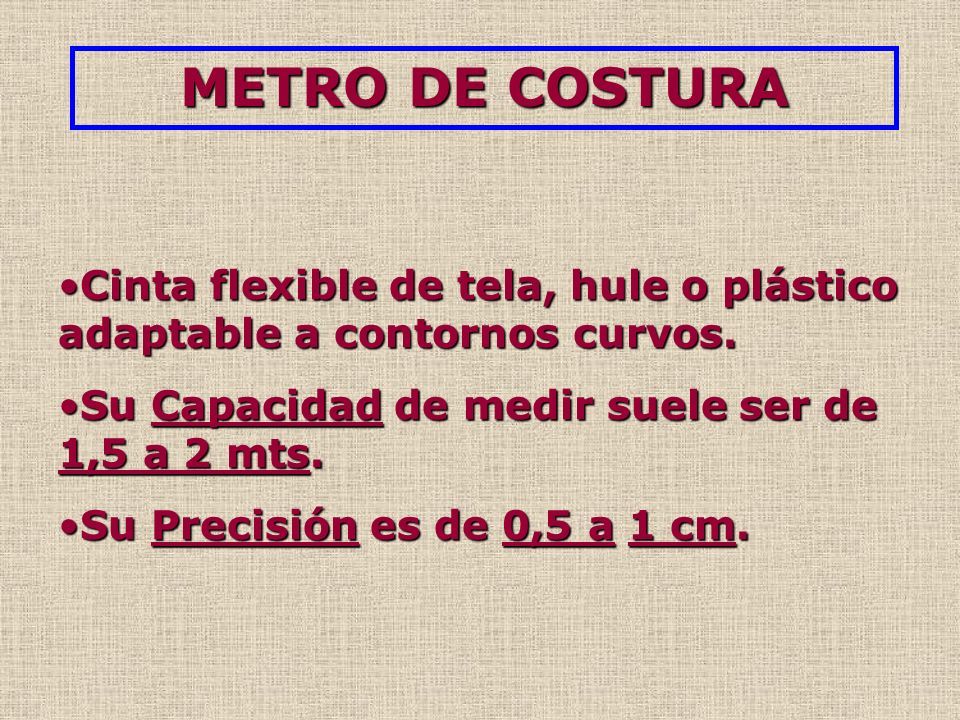

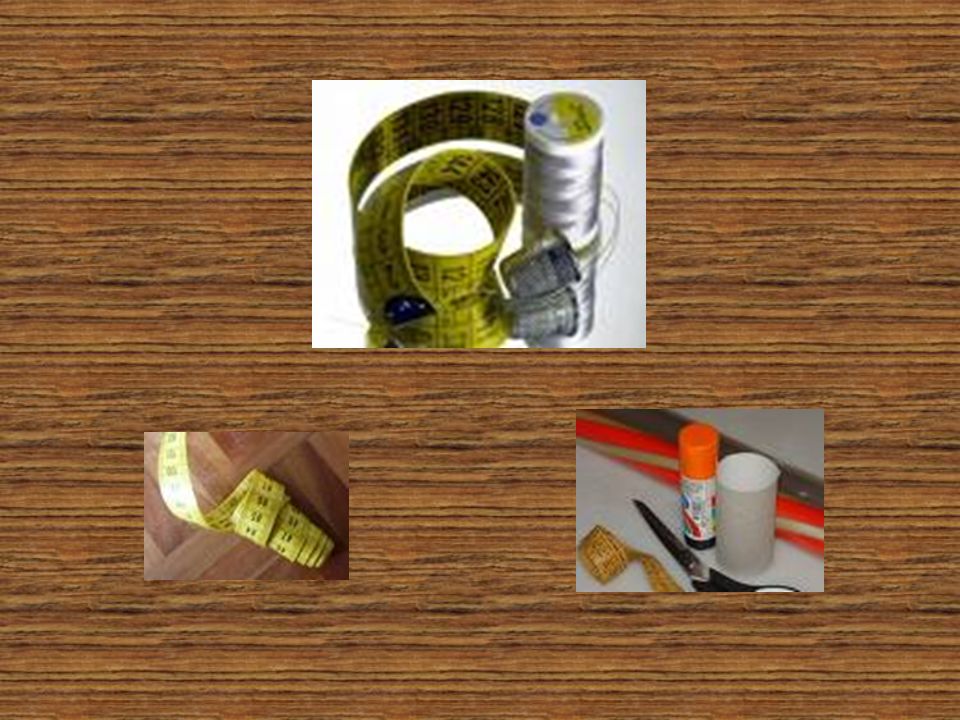

10 METRO DE COSTURA Cinta flexible de tela, hule o plástico adaptable a contornos curvos.Cinta flexible de tela, hule o plástico adaptable a contornos curvos. Su Capacidad de medir suele ser de 1,5 a 2 mts.Su Capacidad de medir suele ser de 1,5 a 2 mts. Su Precisión es de 0,5 a 1 cm.Su Precisión es de 0,5 a 1 cm.

11

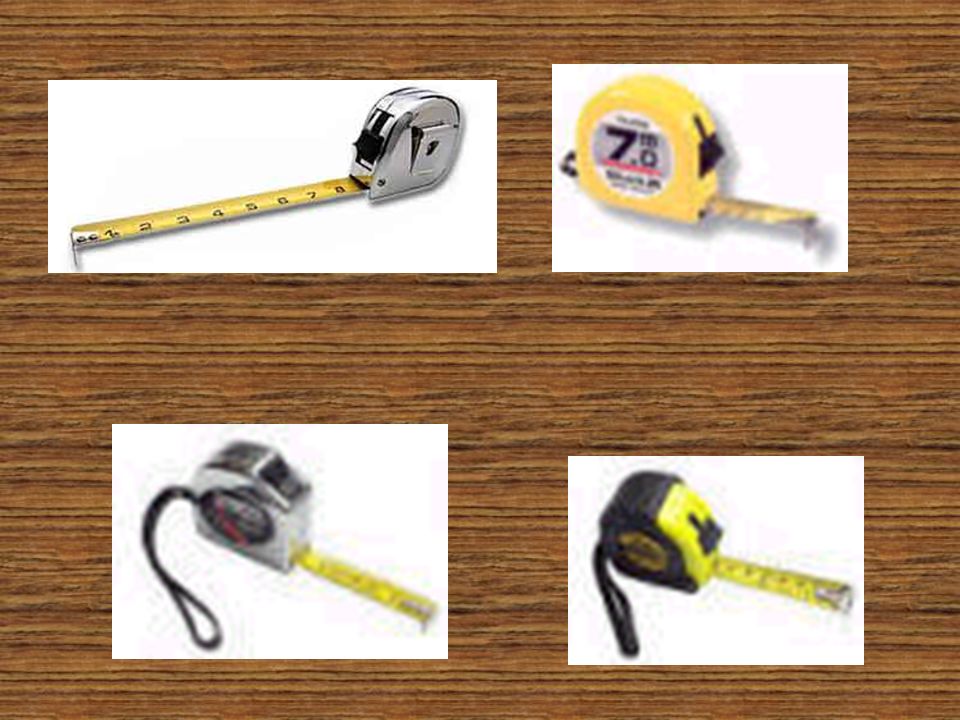

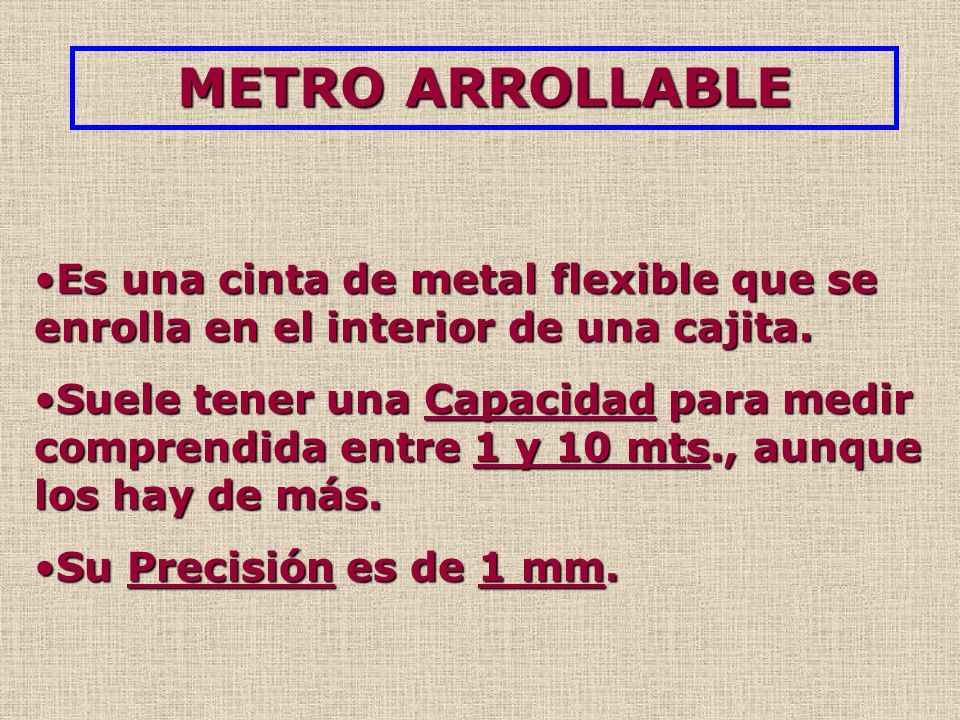

12 METRO ARROLLABLE Es una cinta de metal flexible que se enrolla en el interior de una cajita.Es una cinta de metal flexible que se enrolla en el interior de una cajita. Suele tener una Capacidad para medir comprendida entre 1 y 10 mts., aunque los hay de más.Suele tener una Capacidad para medir comprendida entre 1 y 10 mts., aunque los hay de más. Su Precisión es de 1 mm.Su Precisión es de 1 mm.

13

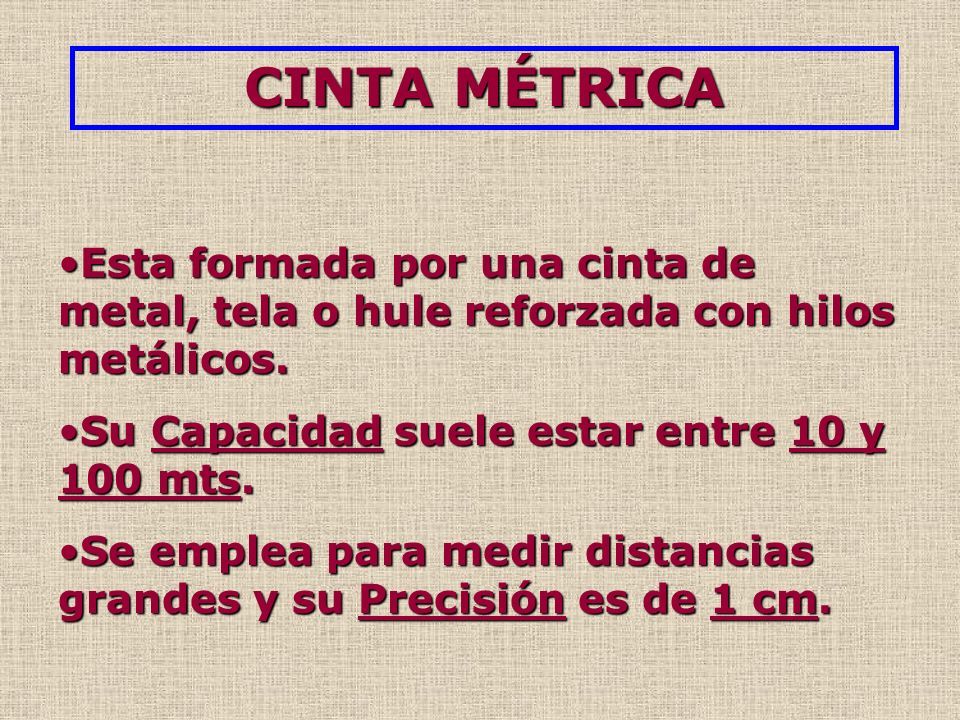

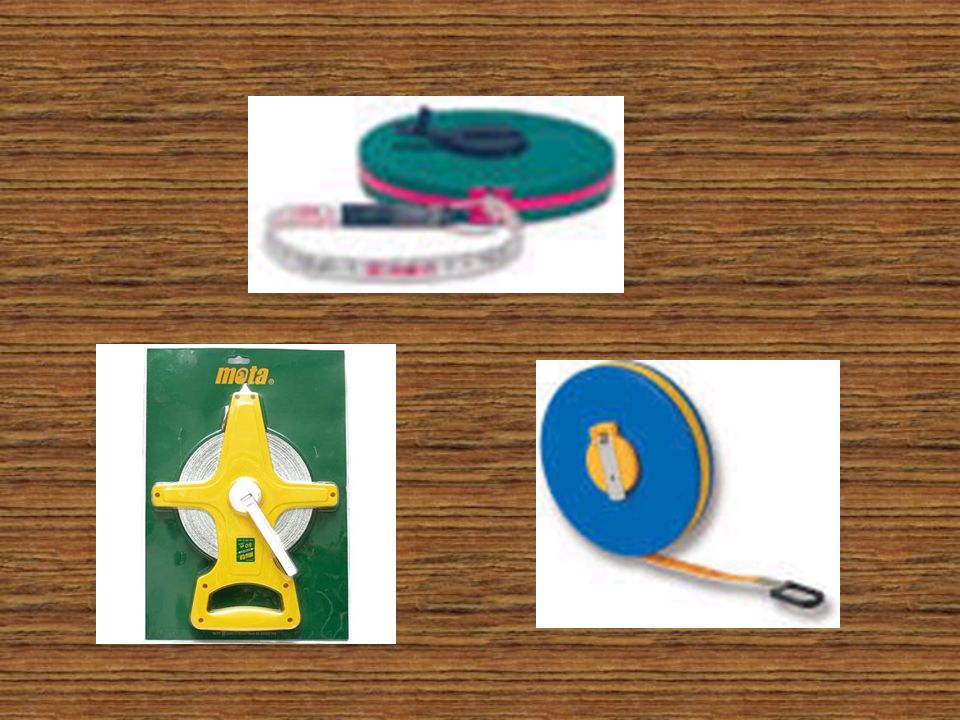

14 CINTA MÉTRICA Esta formada por una cinta de metal, tela o hule reforzada con hilos metálicos.Esta formada por una cinta de metal, tela o hule reforzada con hilos metálicos. Su Capacidad suele estar entre 10 y 100 mts.Su Capacidad suele estar entre 10 y 100 mts. Se emplea para medir distancias grandes y su Precisión es de 1 cm.Se emplea para medir distancias grandes y su Precisión es de 1 cm.

15

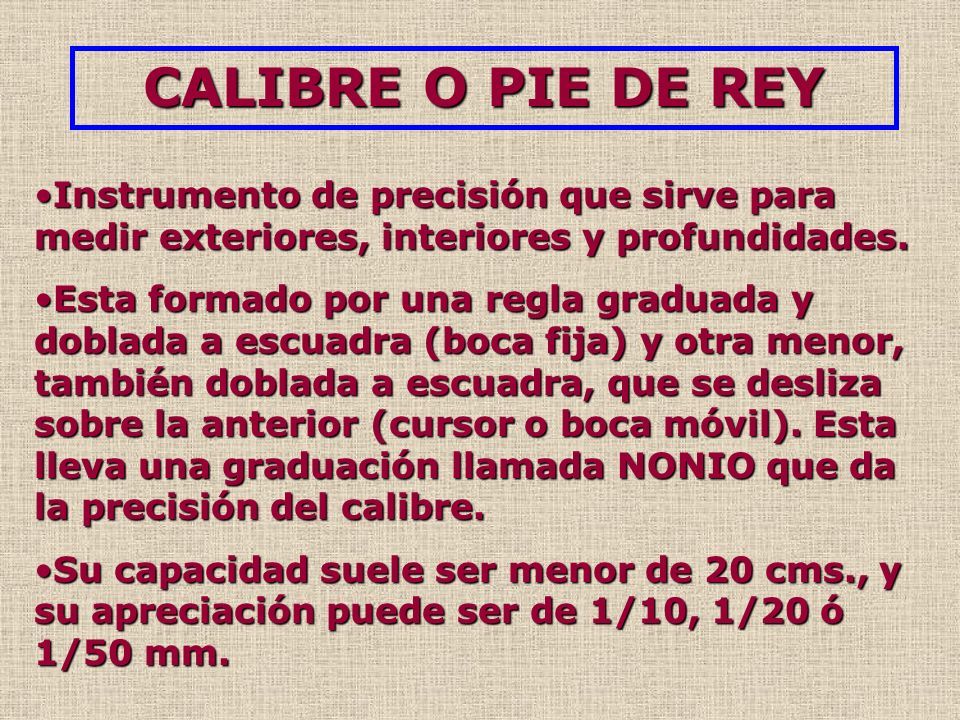

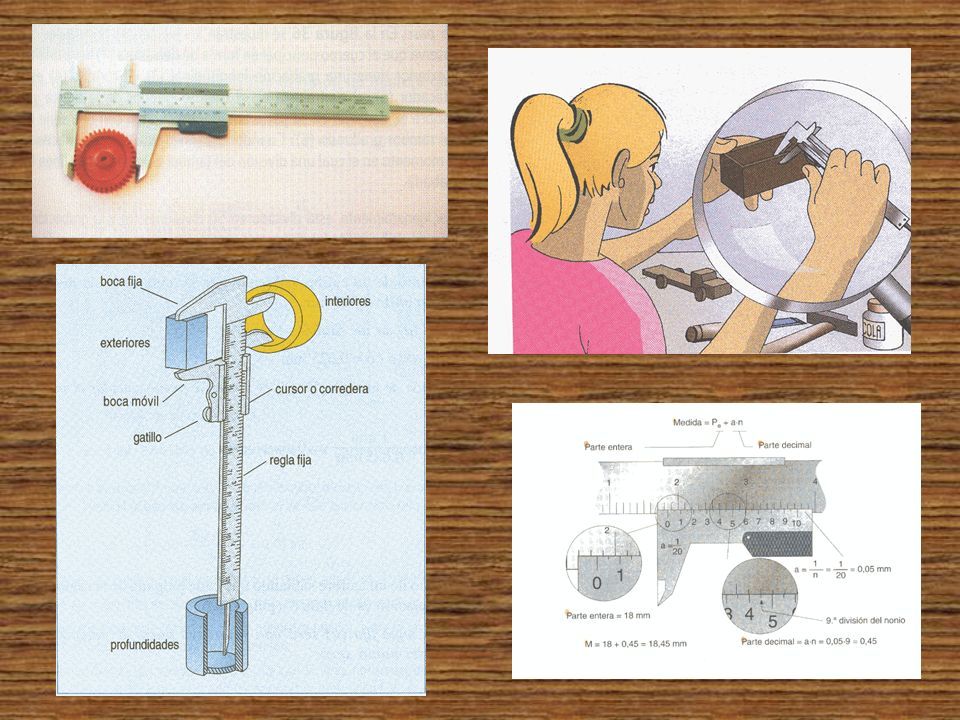

16 CALIBRE O PIE DE REY Instrumento de precisión que sirve para medir exteriores, interiores y profundidades.Instrumento de precisión que sirve para medir exteriores, interiores y profundidades. Esta formado por una regla graduada y doblada a escuadra (boca fija) y otra menor, también doblada a escuadra, que se desliza sobre la anterior (cursor o boca móvil). Esta lleva una graduación llamada NONIO que da la precisión del calibre.Esta formado por una regla graduada y doblada a escuadra (boca fija) y otra menor, también doblada a escuadra, que se desliza sobre la anterior (cursor o boca móvil). Esta lleva una graduación llamada NONIO que da la precisión del calibre. Su capacidad suele ser menor de 20 cms., y su apreciación puede ser de 1/10, 1/20 ó 1/50 mm.Su capacidad suele ser menor de 20 cms., y su apreciación puede ser de 1/10, 1/20 ó 1/50 mm.

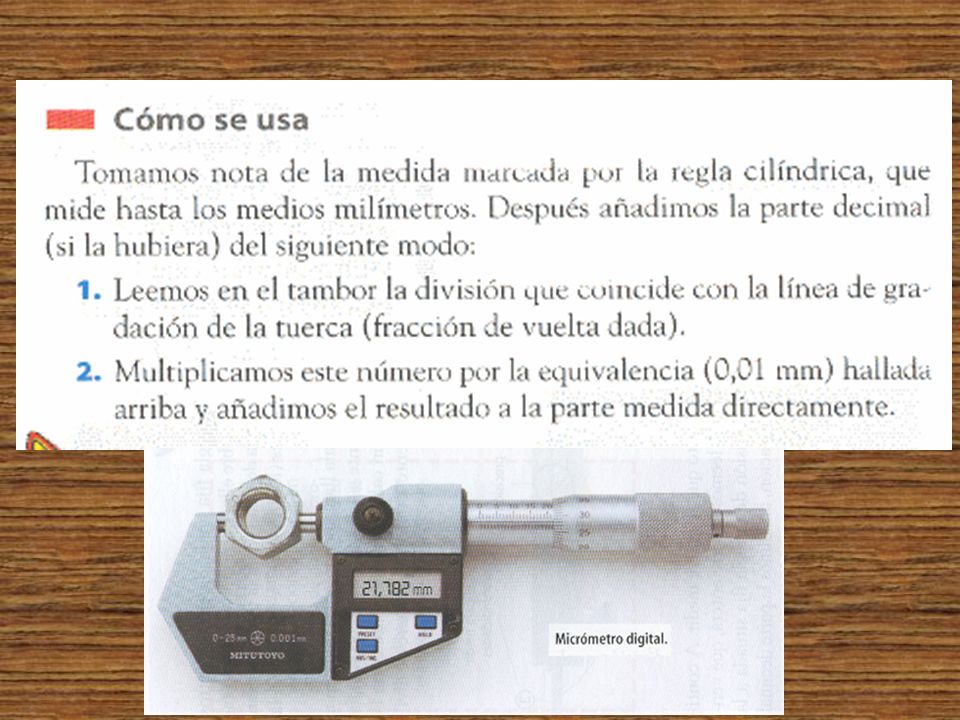

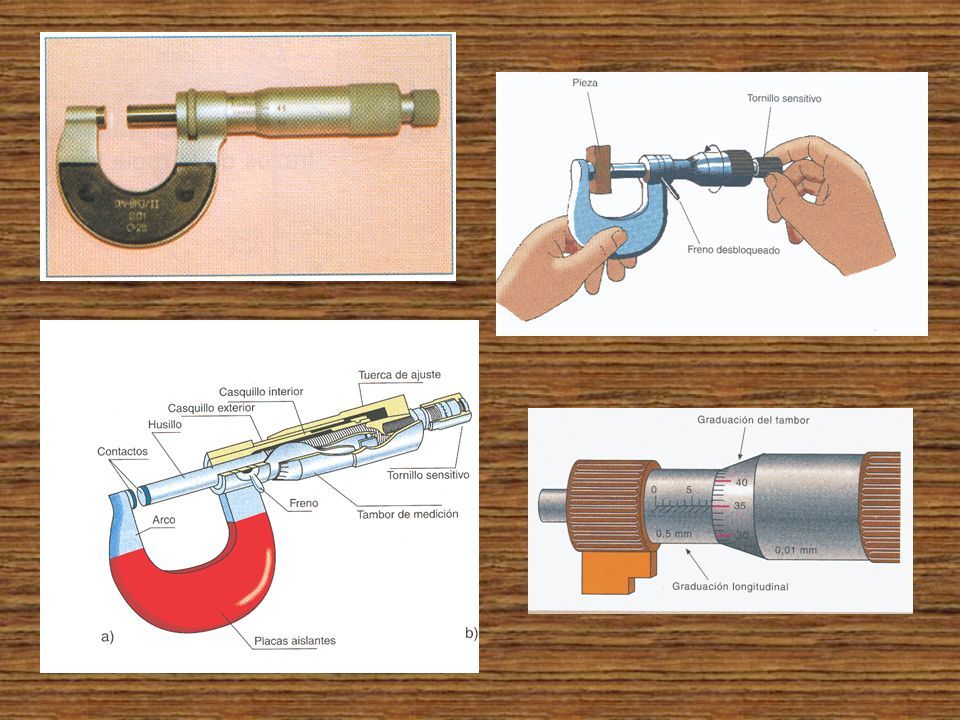

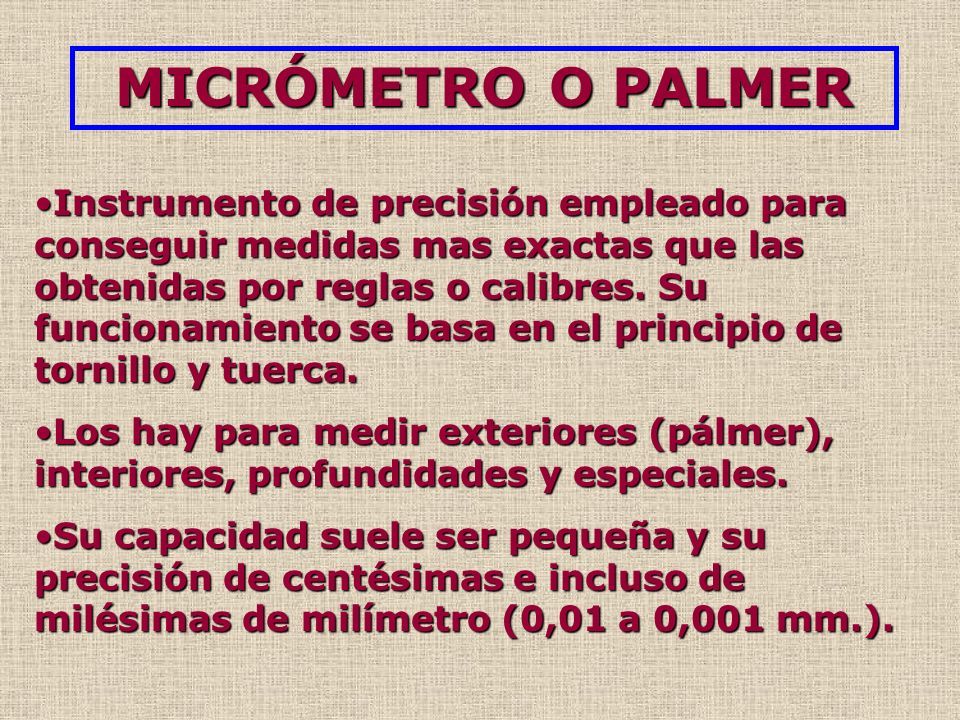

17 MICRÓMETRO O PALMER Instrumento de precisión empleado para conseguir medidas mas exactas que las obtenidas por reglas o calibres. Su funcionamiento se basa en el principio de tornillo y tuerca.Instrumento de precisión empleado para conseguir medidas mas exactas que las obtenidas por reglas o calibres. Su funcionamiento se basa en el principio de tornillo y tuerca. Los hay para medir exteriores (pálmer), interiores, profundidades y especiales.Los hay para medir exteriores (pálmer), interiores, profundidades y especiales. Su capacidad suele ser pequeña y su precisión de centésimas e incluso de milésimas de milímetro (0,01 a 0,001 mm.).Su capacidad suele ser pequeña y su precisión de centésimas e incluso de milésimas de milímetro (0,01 a 0,001 mm.).

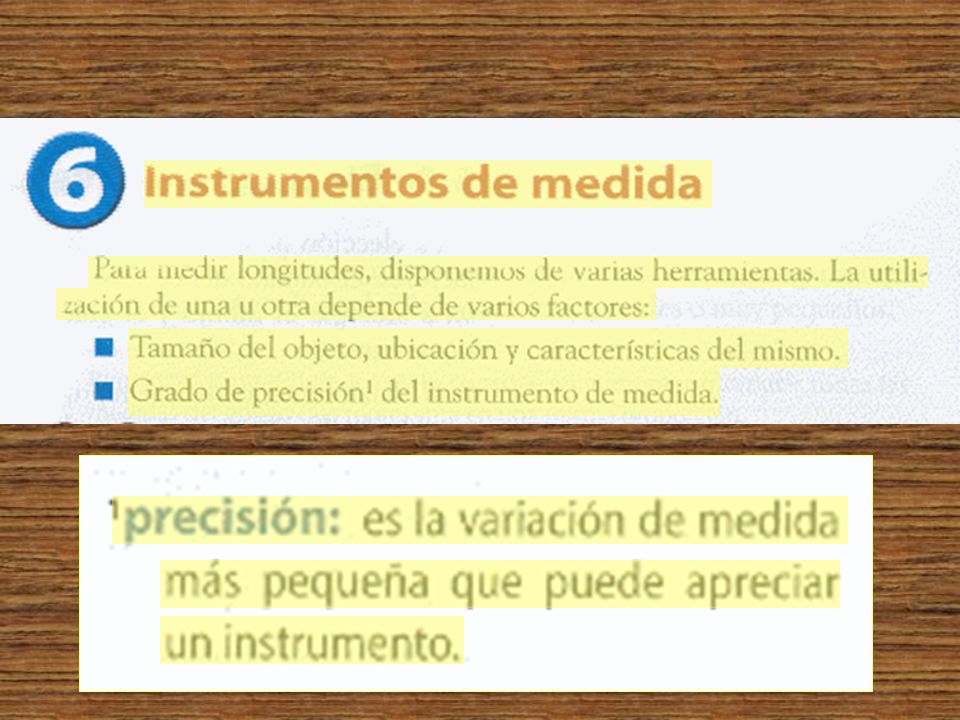

18

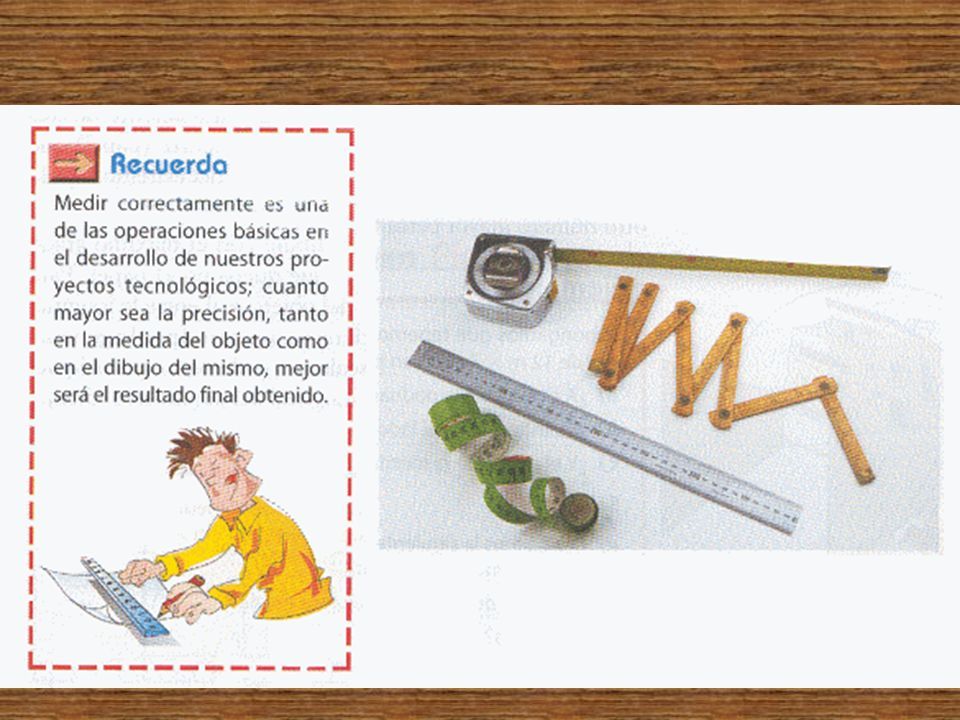

19

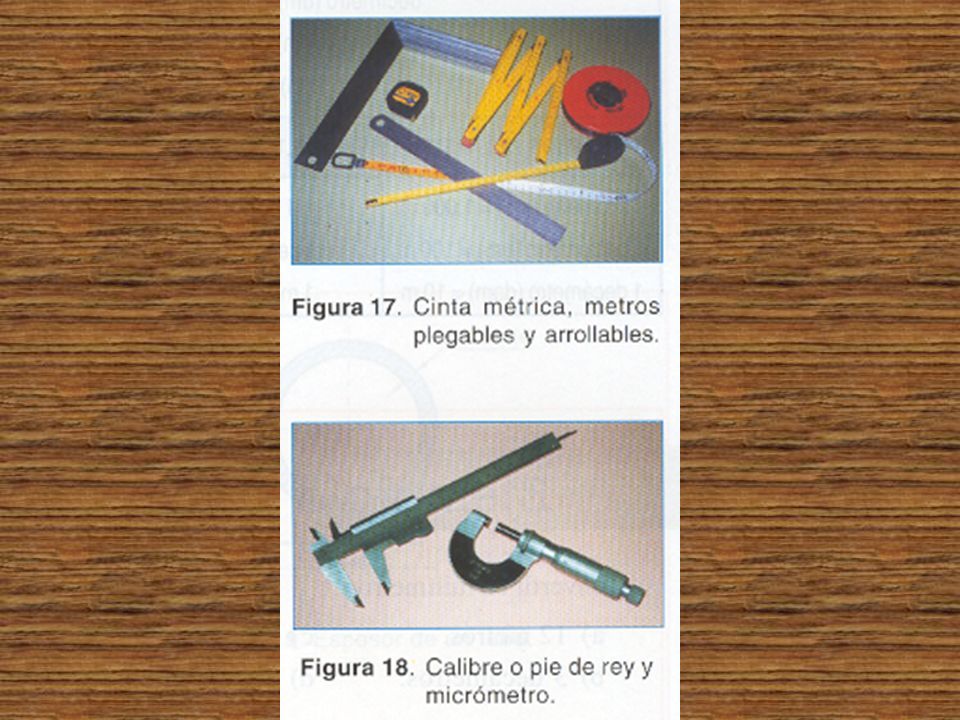

20

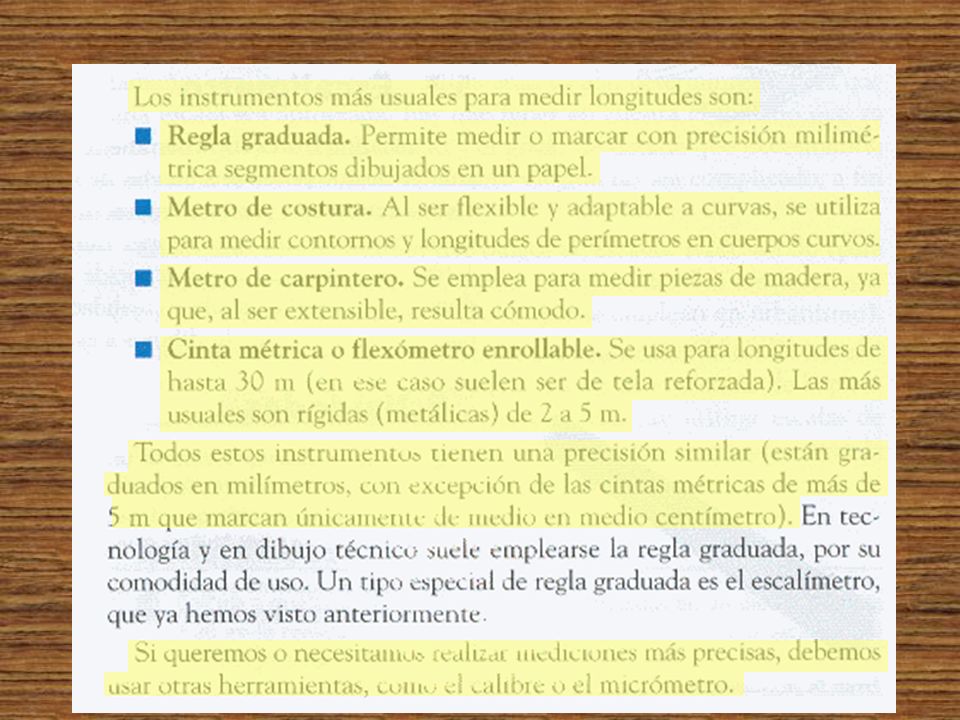

21

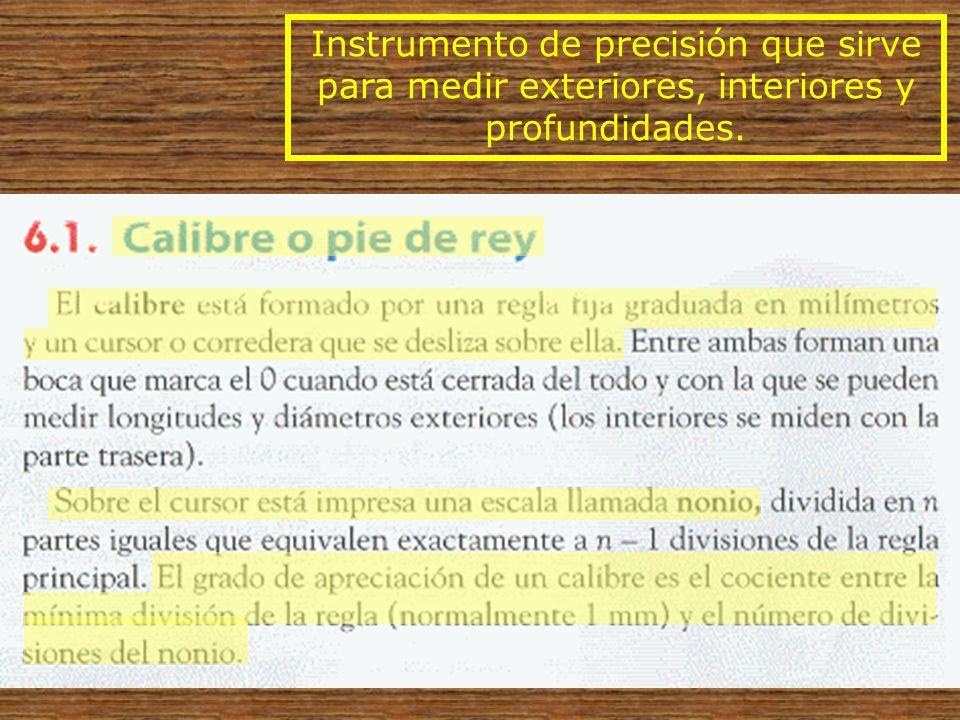

22 Instrumento de precisión que sirve para medir exteriores, interiores y profundidades.

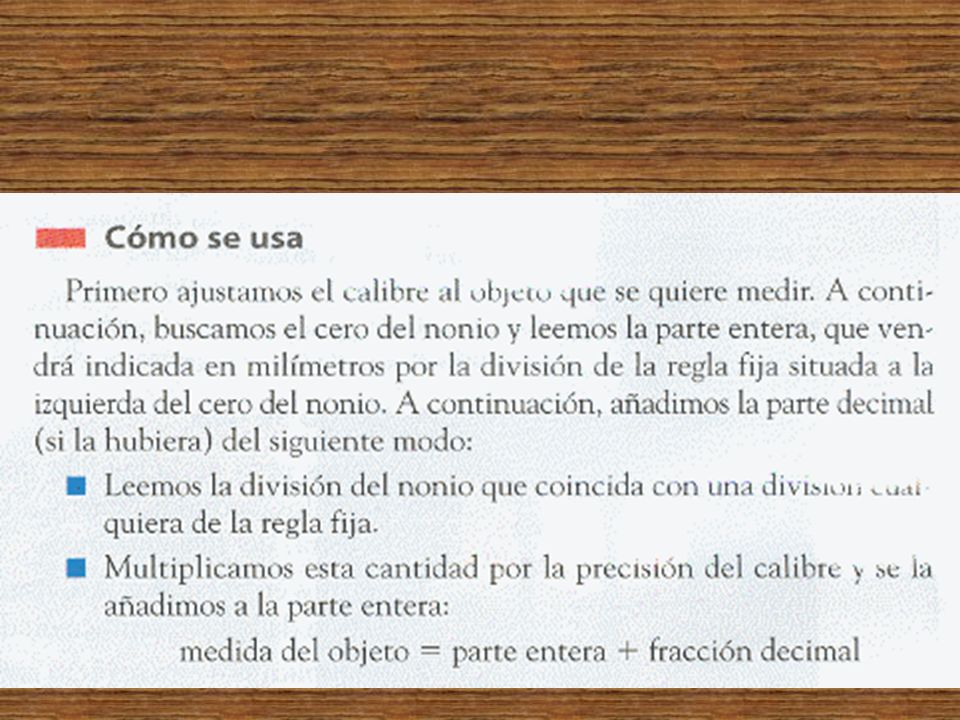

23

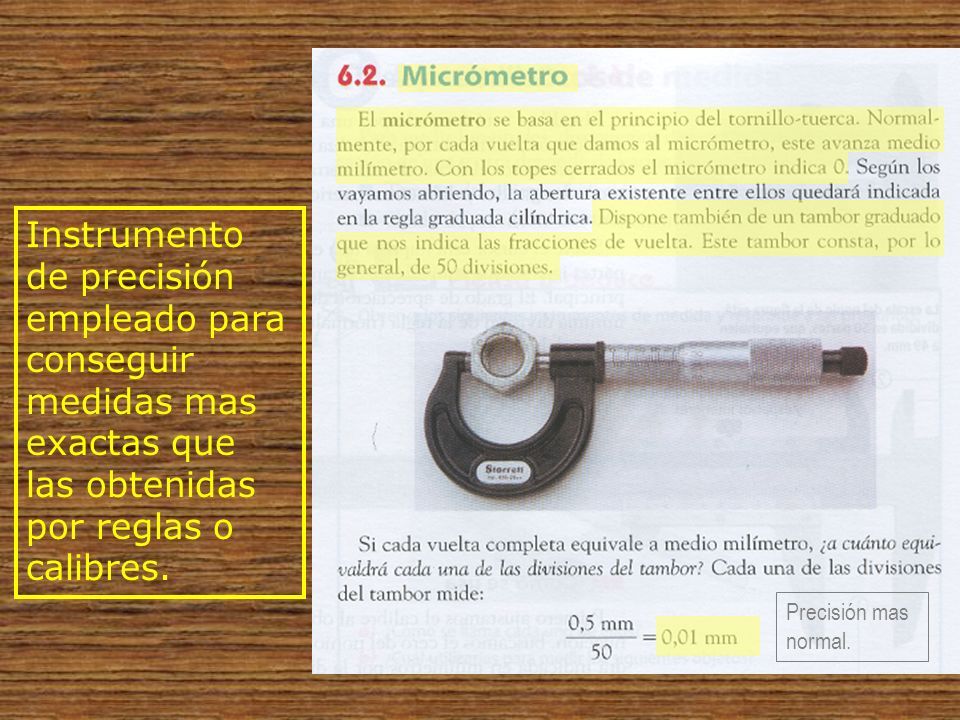

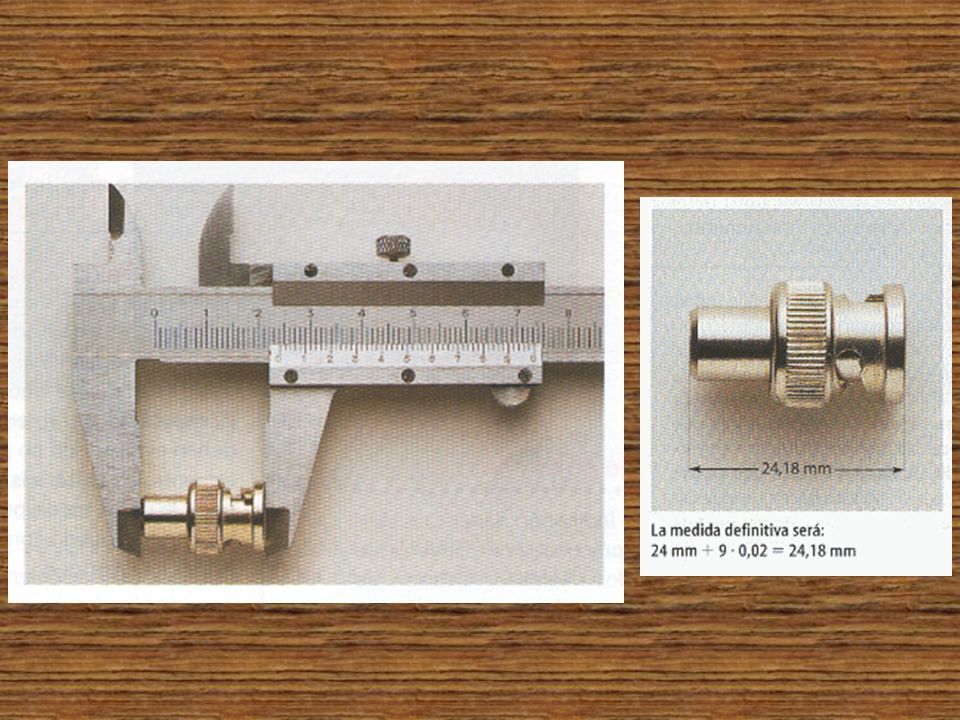

24

25

26 Instrumento de precisión empleado para conseguir medidas mas exactas que las obtenidas por reglas o calibres. Precisión mas normal.
