Laboratorio de Diseño Digital Moderno

Presentación del tema: "Laboratorio de Diseño Digital Moderno"— Transcripción de la presentación:

1 Laboratorio de Diseño Digital Moderno
Evaluación Semestre 2019-I

2 Laboratorio de Diseño Digital Moderno
MI. Vicente Flores Olvera Correo: Web: En el apartado de Laboratorio de Diseño Digital Moderno.

3 Laboratorio de Diseño Digital Moderno

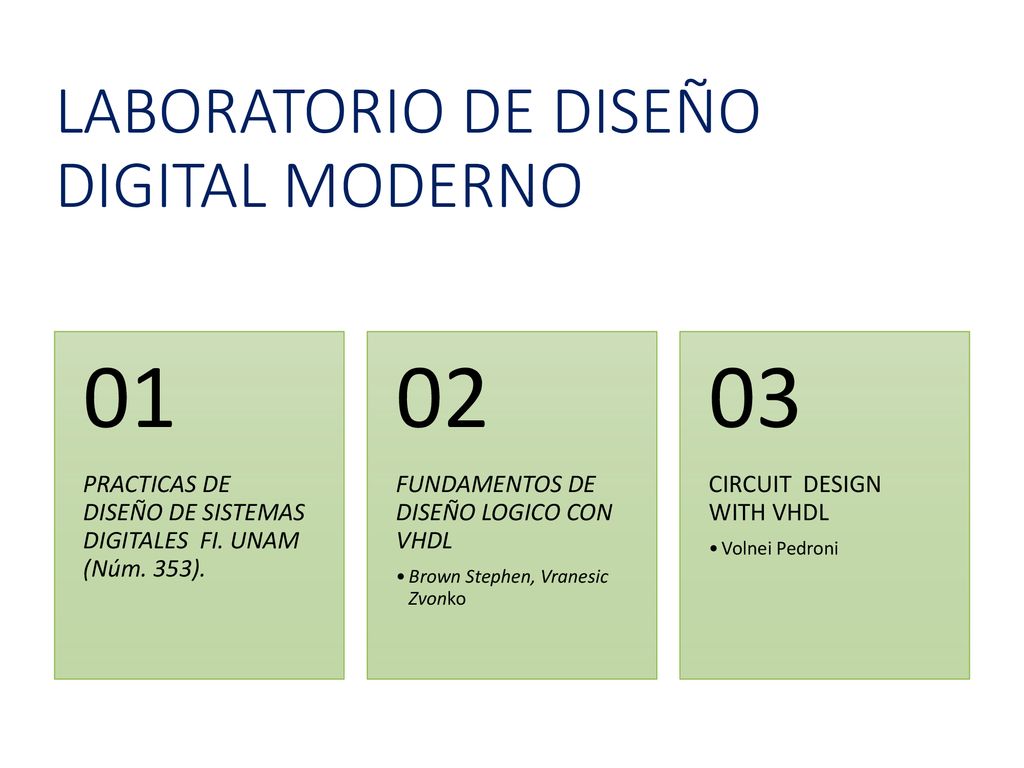

PRACTICAS DE DISEÑO DE SISTEMAS DIGITALES FI. UNAM (Núm. 353). 01 FUNDAMENTOS DE DISEÑO LOGICO CON VHDL 02 CIRCUIT DESIGN WITH VHDL 03

4 Laboratorio de Diseño Digital Moderno

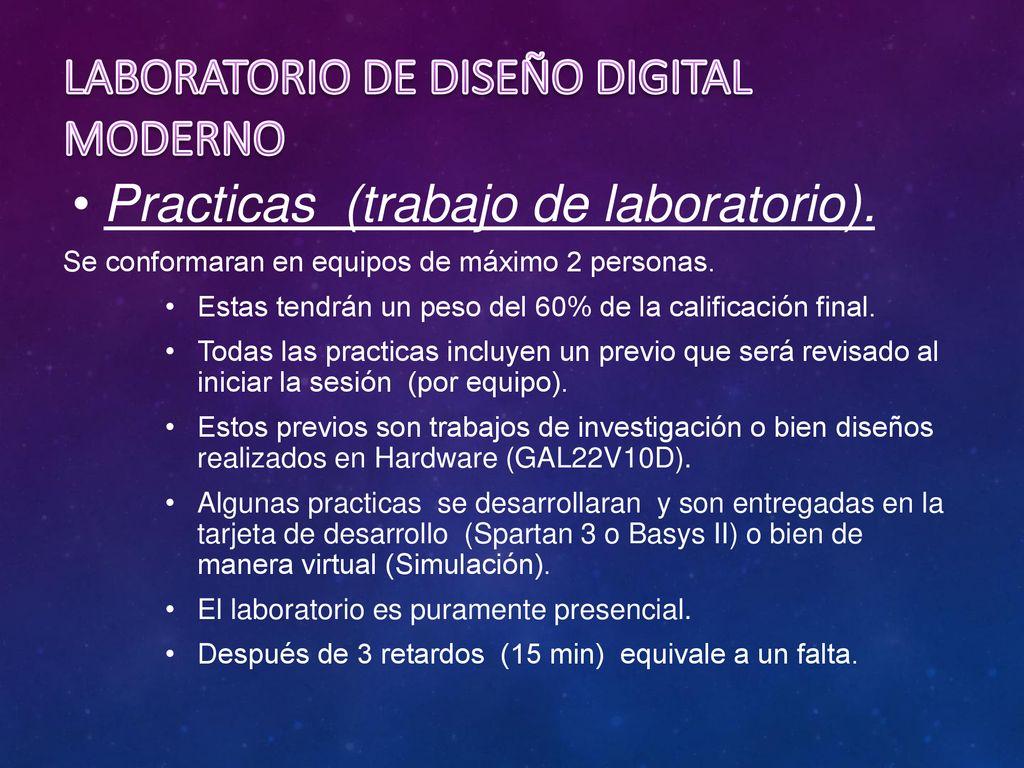

Practicas (trabajo de laboratorio). Se conformaran en equipos de máximo 2 personas. Estas tendrán un peso del 60% de la calificación final. Todas las practicas incluyen un previo que será revisado al iniciar la sesión (por equipo). Estos previos son trabajos de investigación o bien diseños realizados en Hardware (GAL22V10D). Algunas practicas se desarrollaran y son entregadas en la tarjeta de desarrollo (Spartan 3 o Basys II) o bien de manera virtual (Simulación). El laboratorio es puramente presencial. Después de 3 retardos (15 min) equivale a un falta.

5 Laboratorio de Diseño Digital Moderno

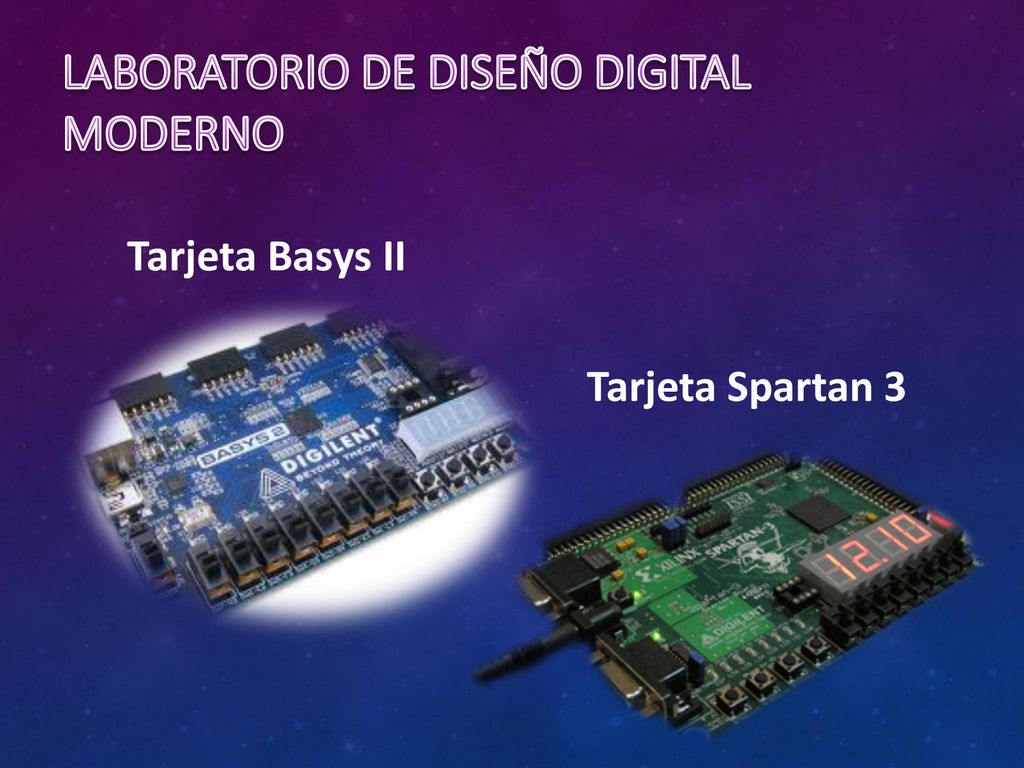

Tarjeta Basys II Tarjeta Spartan 3

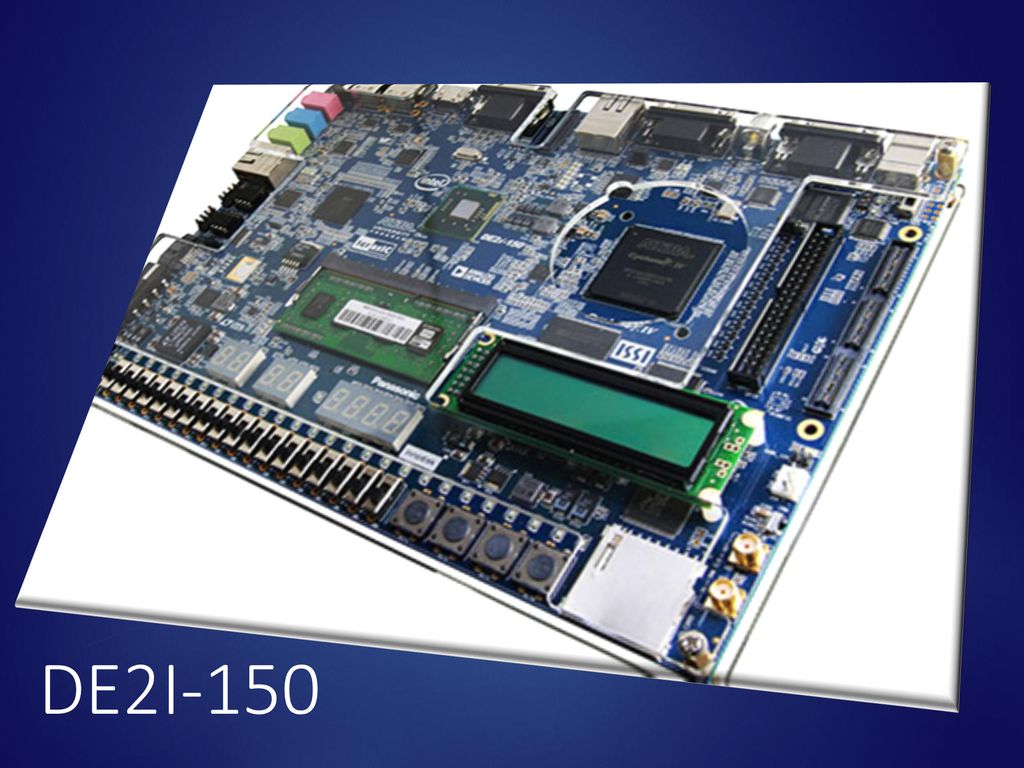

6 DE2I-150

7 Laboratorio de Diseño Digital Moderno

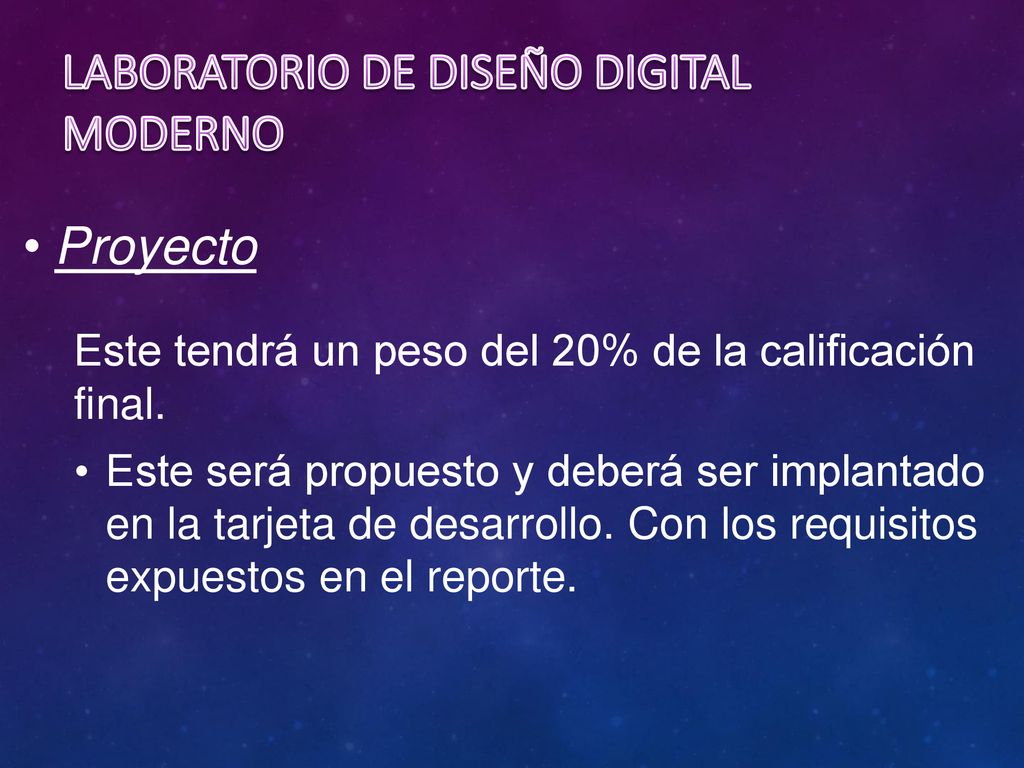

Proyecto Este tendrá un peso del 20% de la calificación final. Este será propuesto y deberá ser implantado en la tarjeta de desarrollo. Con los requisitos expuestos en el reporte.

8 Laboratorio de Diseño Digital Moderno

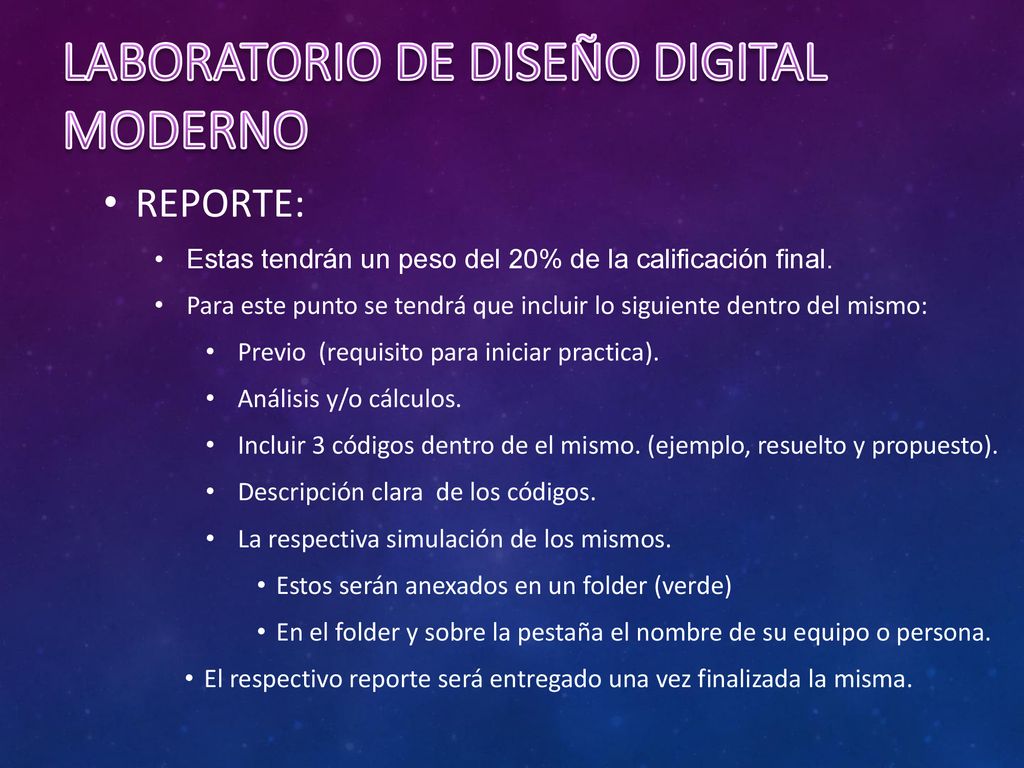

REPORTE: Estas tendrán un peso del 20% de la calificación final. Para este punto se tendrá que incluir lo siguiente dentro del mismo: Previo (requisito para iniciar practica). Análisis y/o cálculos. Incluir 3 códigos dentro de el mismo. (ejemplo, resuelto y propuesto). Descripción clara de los códigos. La respectiva simulación de los mismos. Estos serán anexados en un folder (verde) En el folder y sobre la pestaña el nombre de su equipo o persona. El respectivo reporte será entregado una vez finalizada la misma.

9 Laboratorio de Diseño Digital Moderno

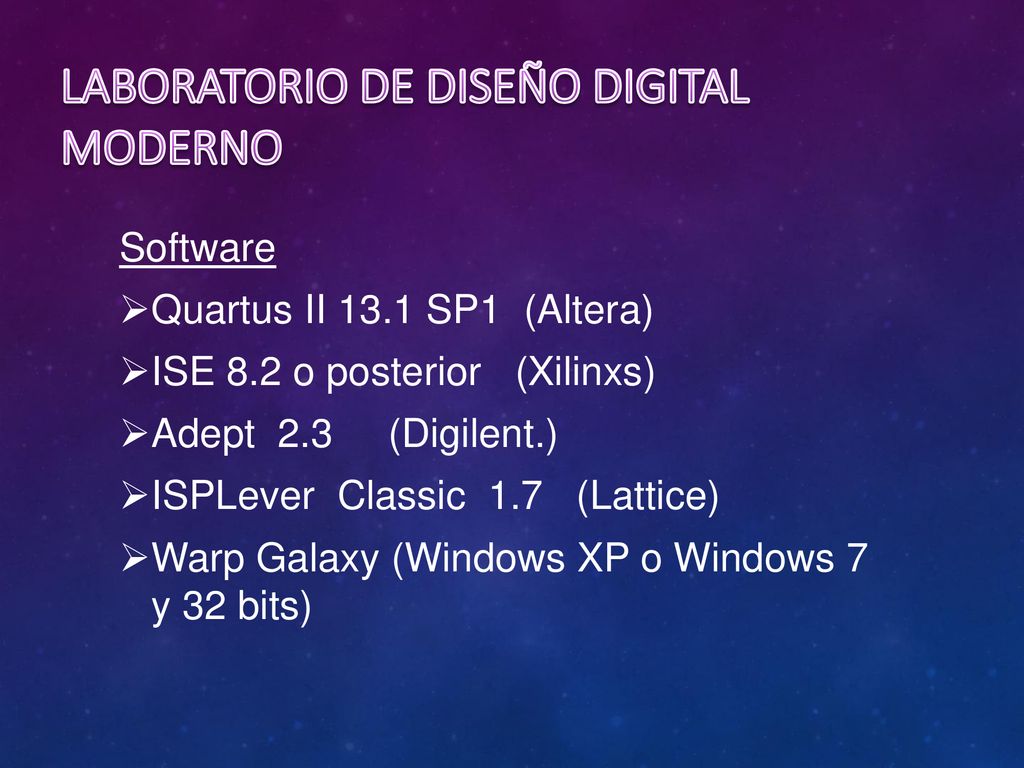

Software Quartus II 13.1 SP1 (Altera) ISE 8.2 o posterior (Xilinxs) Adept (Digilent.) ISPLever Classic (Lattice) Warp Galaxy (Windows XP o Windows 7 y 32 bits)

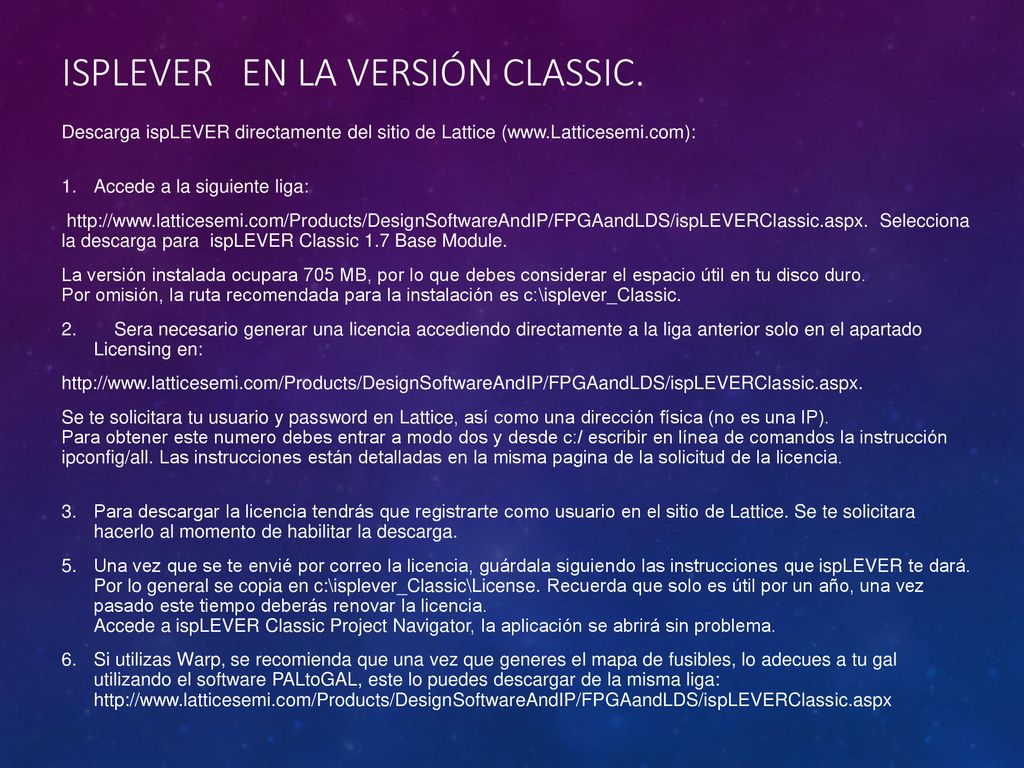

10 ISPLever en la versión Classic.

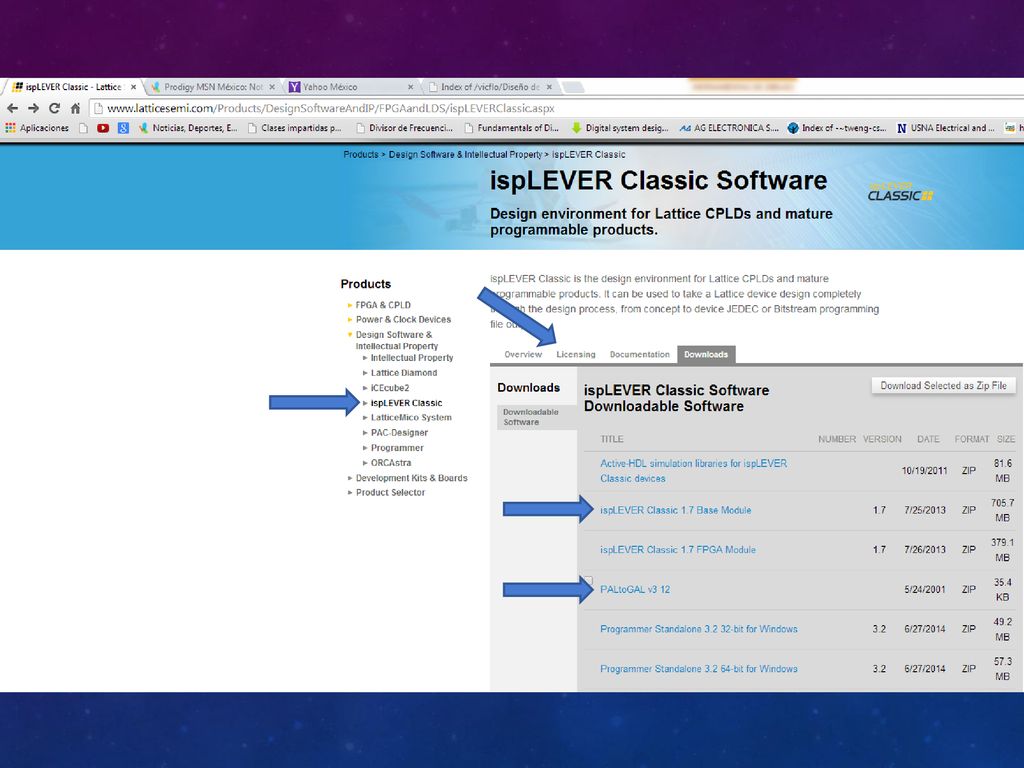

Descarga ispLEVER directamente del sitio de Lattice ( Accede a la siguiente liga:   Selecciona la descarga para ispLEVER Classic 1.7 Base Module.  La versión instalada ocupara 705 MB, por lo que debes considerar el espacio útil en tu disco duro.  Por omisión, la ruta recomendada para la instalación es c:\isplever_Classic. Sera necesario generar una licencia accediendo directamente a la liga anterior solo en el apartado Licensing en: Se te solicitara tu usuario y password en Lattice, así como una dirección física (no es una IP).  Para obtener este numero debes entrar a modo dos y desde c:/ escribir en línea de comandos la instrucción ipconfig/all. Las instrucciones están detalladas en la misma pagina de la solicitud de la licencia.  Para descargar la licencia tendrás que registrarte como usuario en el sitio de Lattice. Se te solicitara hacerlo al momento de habilitar la descarga. Una vez que se te envié por correo la licencia, guárdala siguiendo las instrucciones que ispLEVER te dará. Por lo general se copia en c:\isplever_Classic\License. Recuerda que solo es útil por un año, una vez pasado este tiempo deberás renovar la licencia. Accede a ispLEVER Classic Project Navigator, la aplicación se abrirá sin problema. Si utilizas Warp, se recomienda que una vez que generes el mapa de fusibles, lo adecues a tu gal utilizando el software PALtoGAL, este lo puedes descargar de la misma liga:

11 Licencia ispLEVER Compilador Convertidor Warp
