1 MOVISTAR : 998561597 RPM : #998561597 NEXTEL: 642*2917 - 946553108 CHARLA DE INDUCCION AL PERSONAL DE GESTIÓN DE OBRA Ing. Tulio A. Ramírez Silva SUPERVISOR DE SEGURIDAD Y CALIDAD OBRA REMODELACION EDIFICIO CRILLON REMODELACION EDIFICIO CRILLON

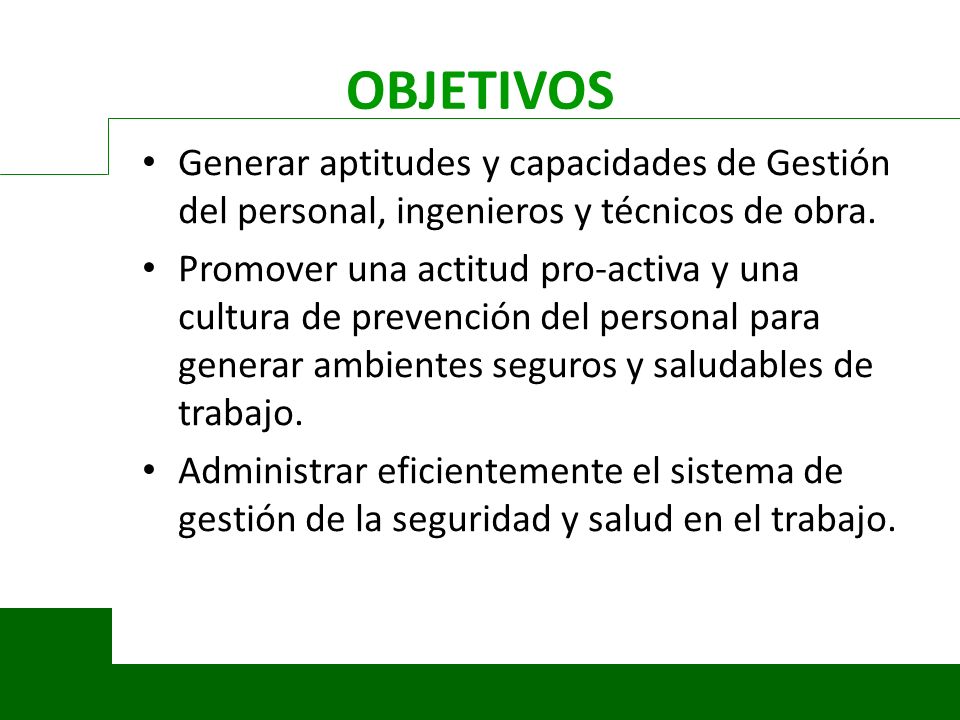

2 OBJETIVOS Generar aptitudes y capacidades de Gestión del personal, ingenieros y técnicos de obra. Promover una actitud pro-activa y una cultura de prevención del personal para generar ambientes seguros y saludables de trabajo. Administrar eficientemente el sistema de gestión de la seguridad y salud en el trabajo.

3 LOS PARADIGMAS DE LA ADMINISTRACION DIOS QUIERA QUE….. CONTROL PRESUPUESTAL PLANEAMIENTO ESTRATEGICO GESTIÓN ESTRATEGICA GESTIÓN DE LA INTELIGENCIA COLECTIVA 1 2 3 5 4

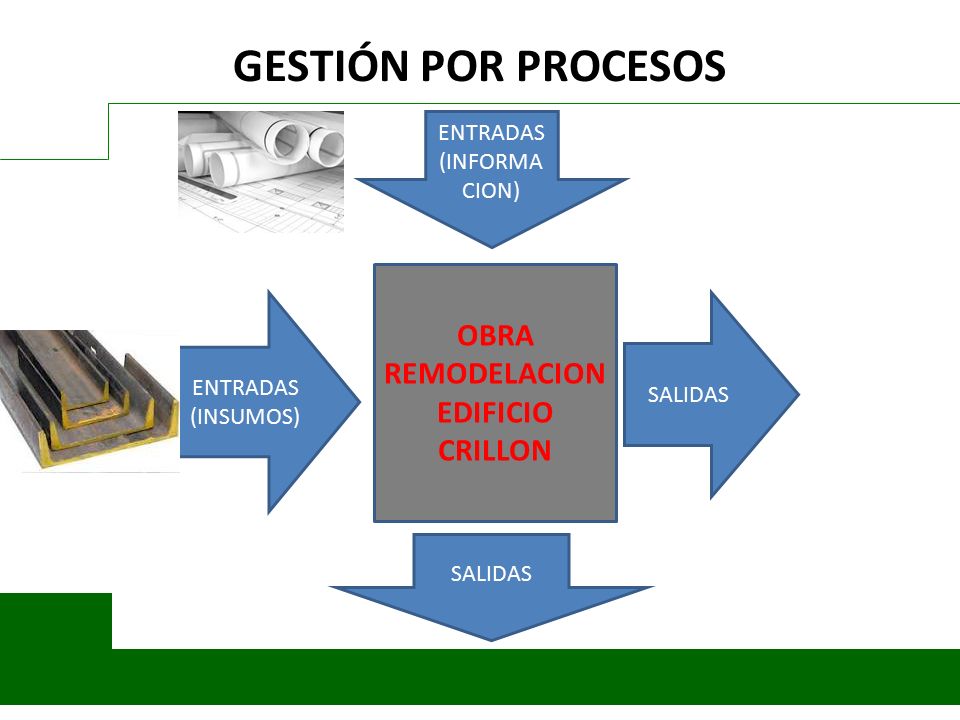

4 GESTIÓN POR PROCESOS OBRA REMODELACION EDIFICIO CRILLON ENTRADAS (INSUMOS) SALIDAS ENTRADAS (INFORMA CION) SALIDAS

5 Accidente es todo hecho inesperado que interrumpe un proceso normal y que puede producir lesiones o daños. No es necesario que haya lesiones en un accidente: basta que exista sólo una interrupción. Además, esta interrupción es inesperada. ACCIDENTE

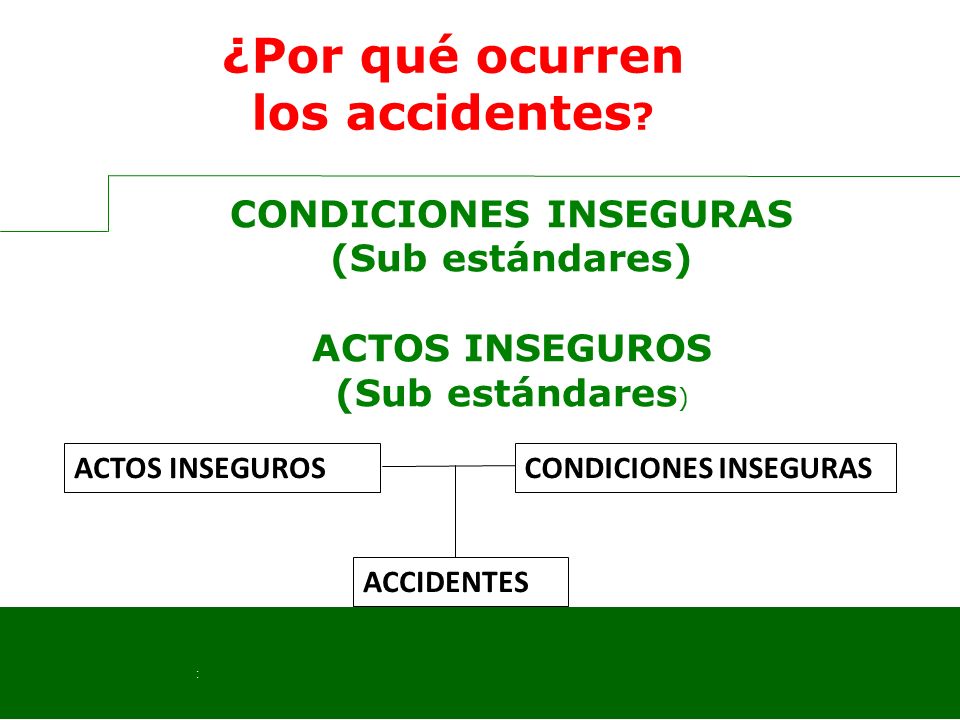

6 CONDICIONES INSEGURAS (Sub estándares) ACTOS INSEGUROS (Sub estándares ) : ¿Por qué ocurren los accidentes ? ACTOS INSEGUROSCONDICIONES INSEGURAS ACCIDENTES

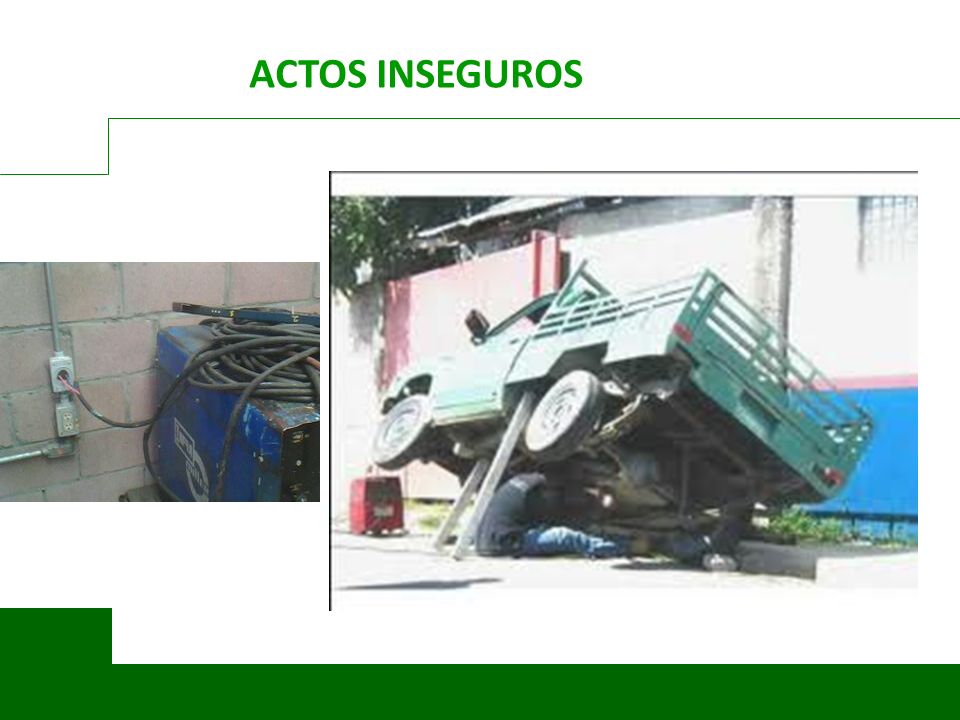

7 ACTOS INSEGUROS

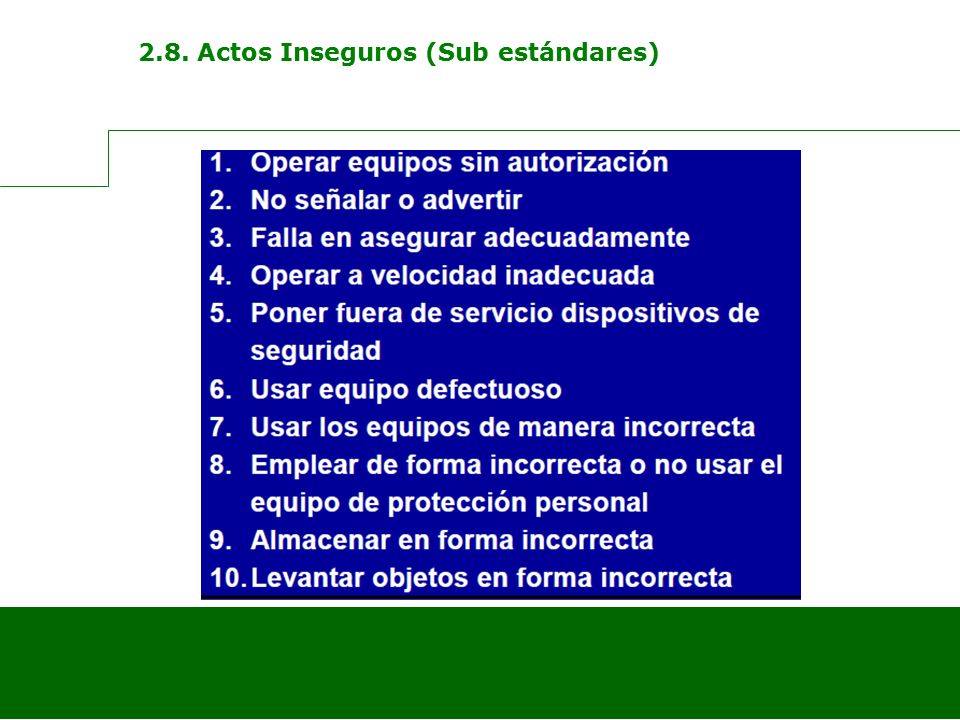

8 2.8. Actos Inseguros (Sub estándares)

9 CONDICIONES INSEGURAS

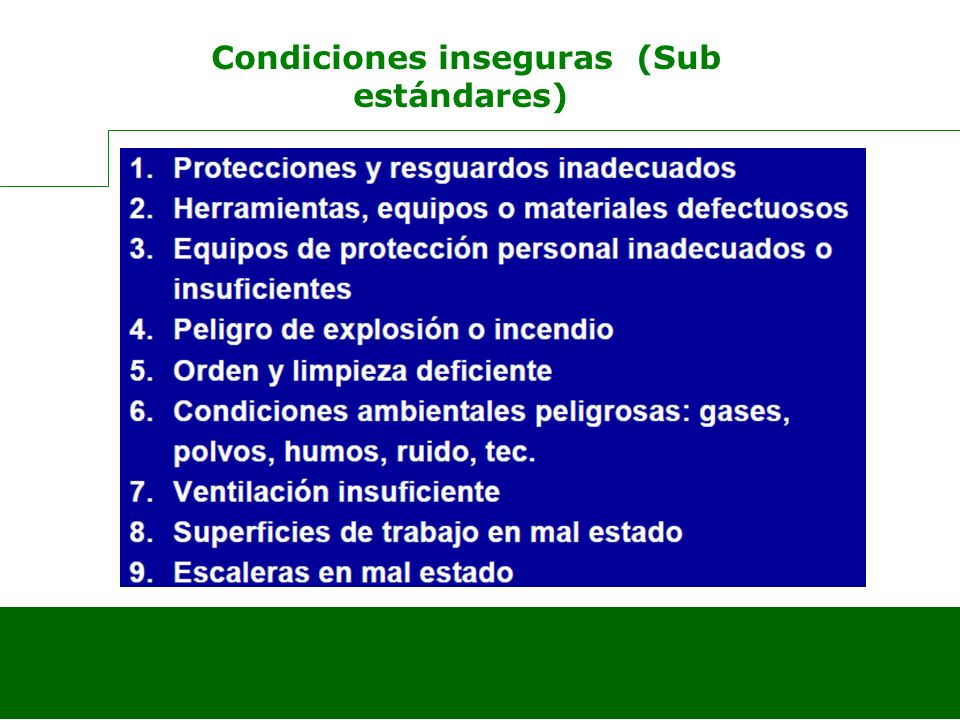

10 Condiciones inseguras (Sub estándares)

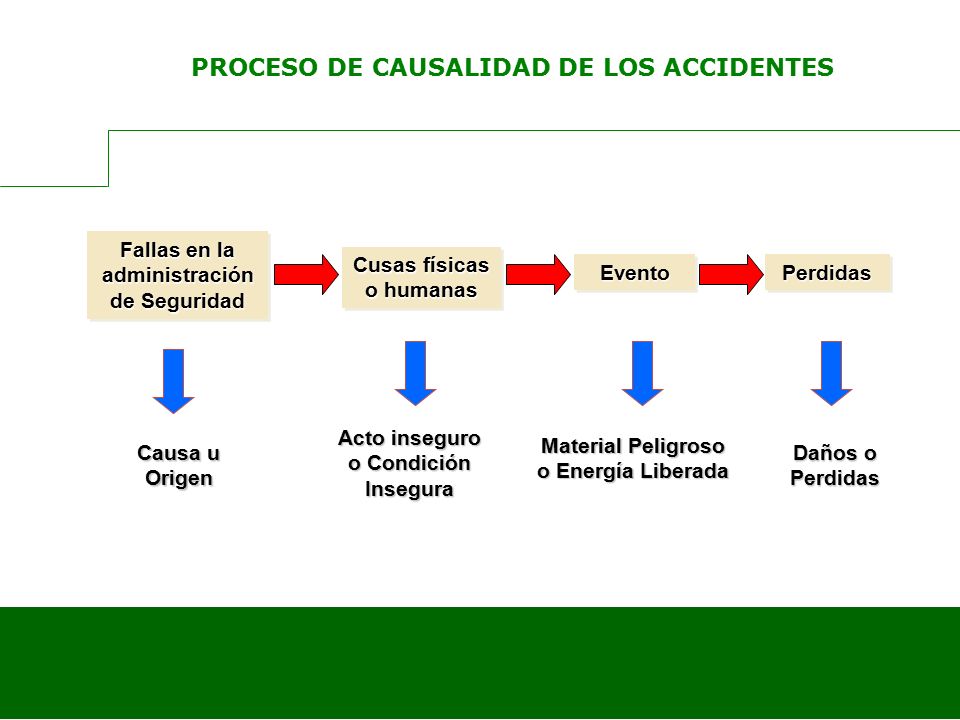

11 PROCESO DE CAUSALIDAD DE LOS ACCIDENTES Fallas en la administración de Seguridad Cusas físicas o humanas EventoEventoPerdidasPerdidas Causa u Origen Acto inseguro o Condición Insegura Material Peligroso o Energía Liberada Daños o Perdidas

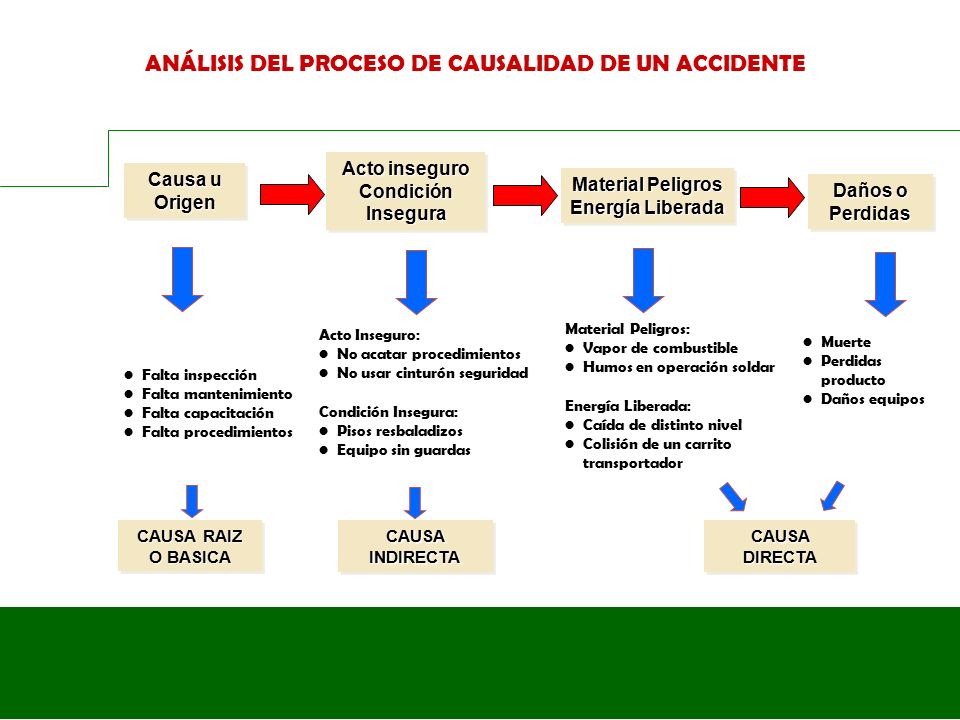

12 Causa u Origen Acto inseguro Condición Insegura Acto inseguro Condición Insegura Material Peligros Energía Liberada Material Peligros Energía Liberada Daños o Perdidas CAUSA RAIZ O BASICA CAUSA INDIRECTA CAUSA DIRECTA Falta inspección Falta mantenimiento Falta capacitación Falta procedimientos Acto Inseguro: No acatar procedimientos No usar cinturón seguridad Condición Insegura: Pisos resbaladizos Equipo sin guardas Material Peligros: Vapor de combustible Humos en operación soldar Energía Liberada: Caída de distinto nivel Colisión de un carrito transportador Muerte Perdidas producto Daños equipos ANÁLISIS DEL PROCESO DE CAUSALIDAD DE UN ACCIDENTE

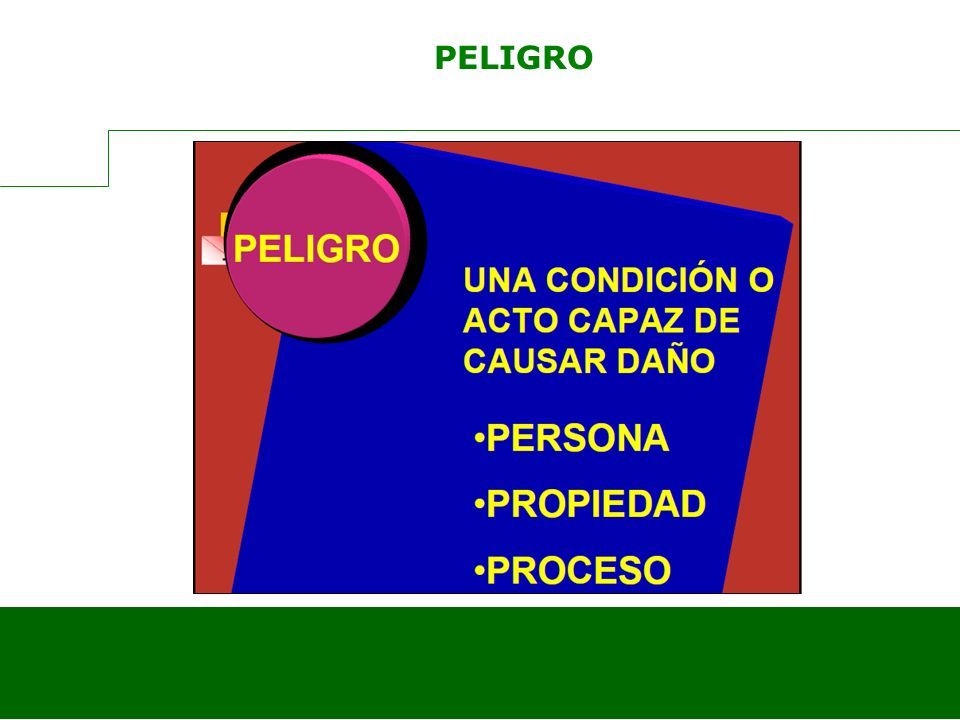

13 PELIGRO

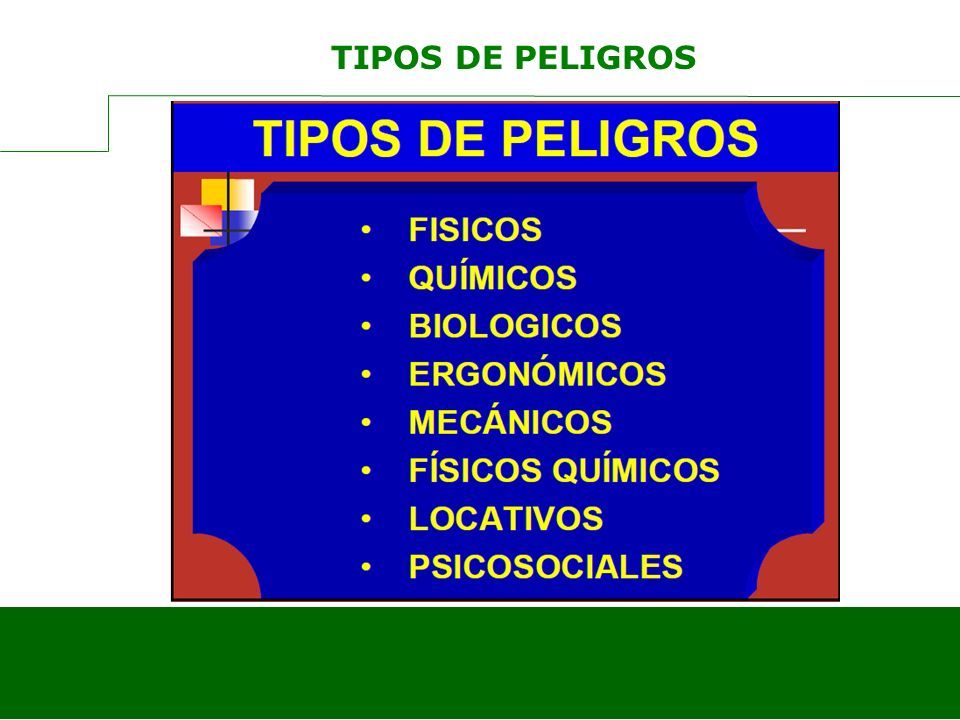

14 TIPOS DE PELIGROS

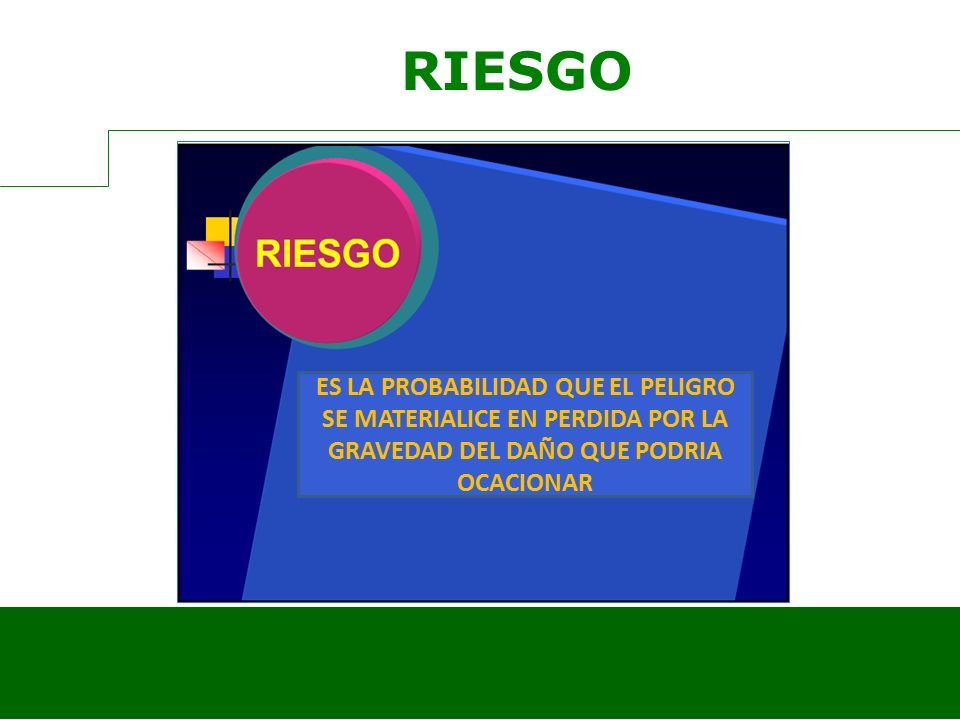

15 RIESGO ES LA PROBABILIDAD QUE EL PELIGRO SE MATERIALICE EN PERDIDA POR LA GRAVEDAD DEL DAÑO QUE PODRIA OCACIONAR

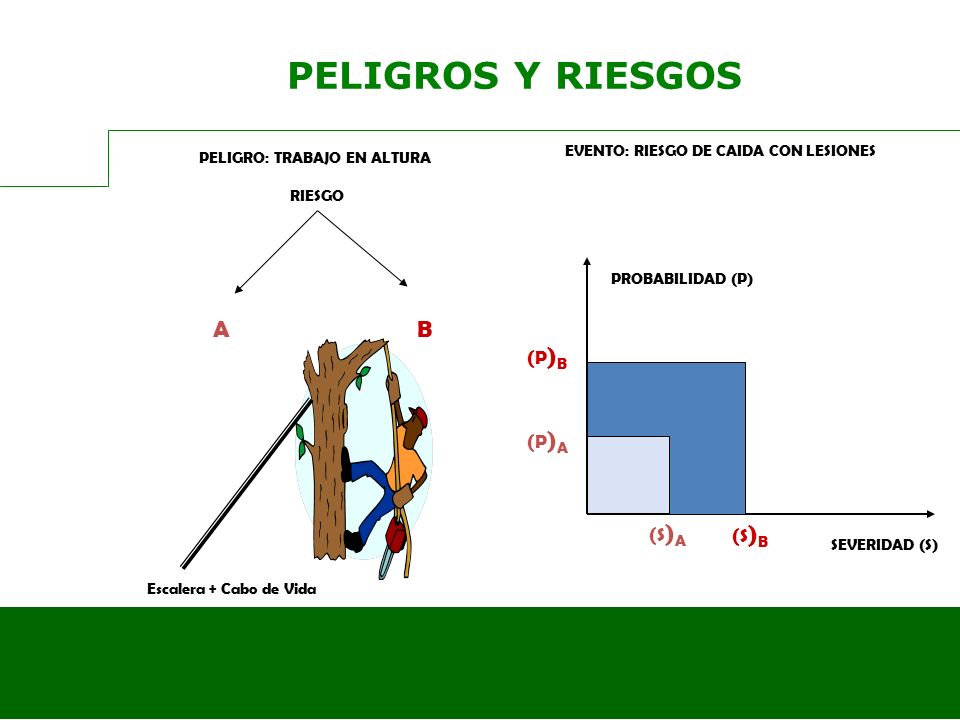

16 PELIGROS Y RIESGOS PROBABILIDAD (P) SEVERIDAD (S) AB EVENTO: RIESGO DE CAIDA CON LESIONES PELIGRO: TRABAJO EN ALTURA RIESGO Escalera + Cabo de Vida (P ) A (S ) A (S ) B (P ) B

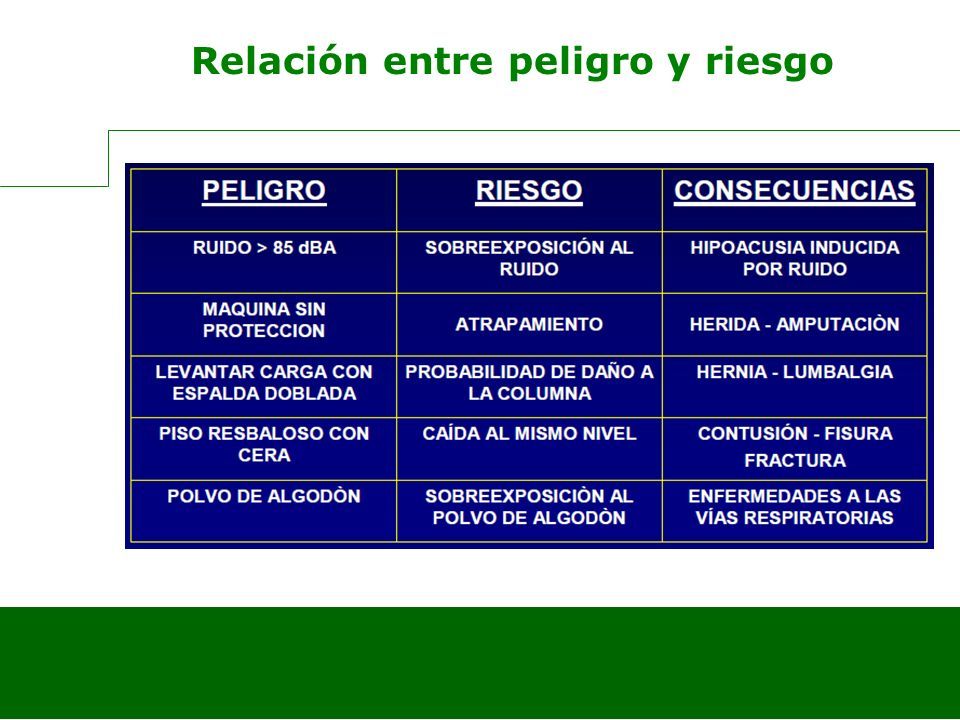

17 Relación entre peligro y riesgo

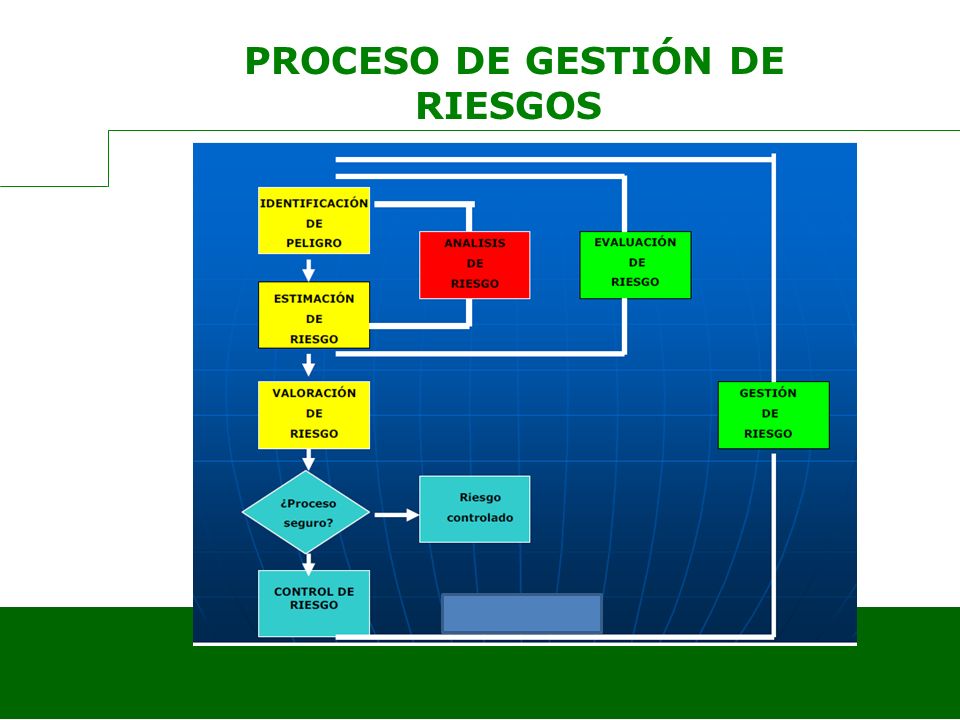

18 PROCESO DE GESTIÓN DE RIESGOS

19 IDENTIFICACION DE PELIGROS

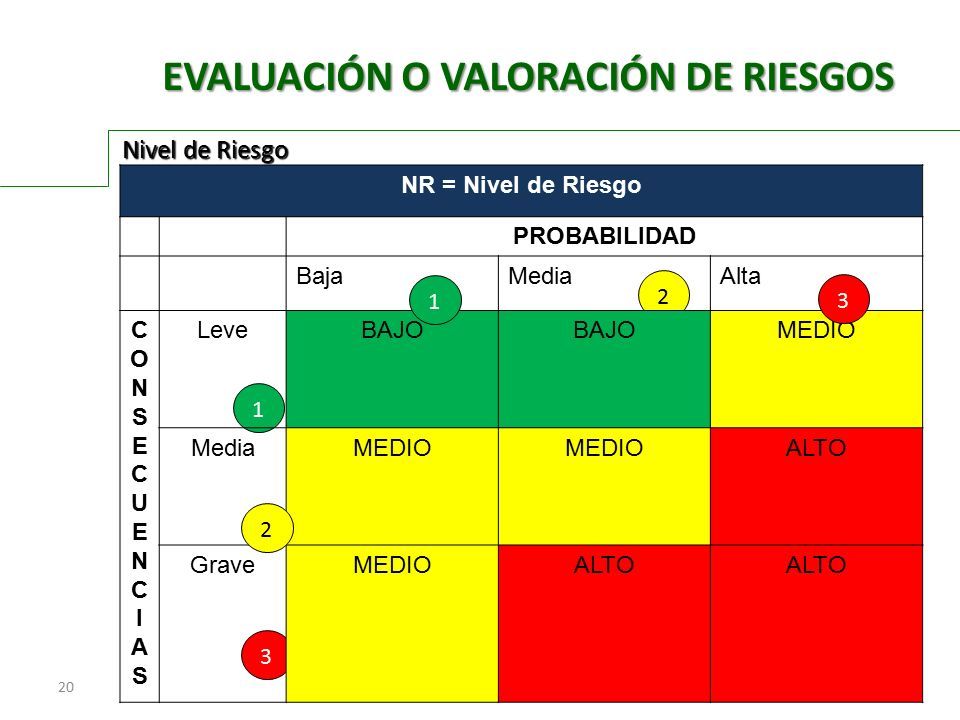

20 20 1 2 3 EVALUACIÓN O VALORACIÓN DE RIESGOS Nivel de Riesgo NR = Nivel de Riesgo PROBABILIDAD BajaMediaAlta CONSECUENCIASCONSECUENCIAS LeveBAJO MEDIO MediaMEDIO ALTO GraveMEDIOALTO 1 2 3

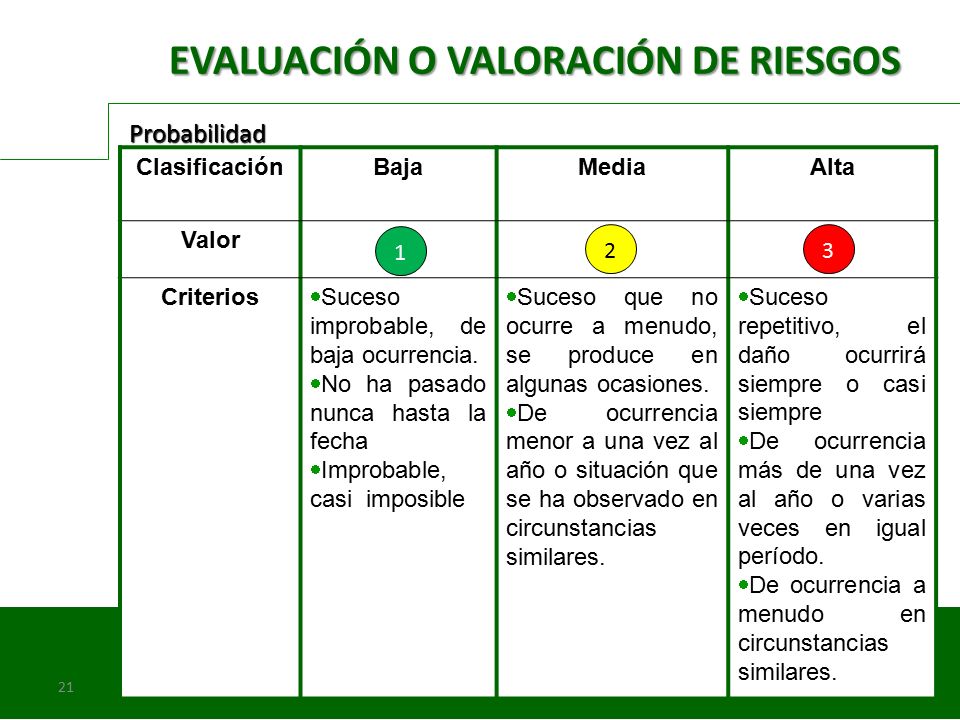

21 21 ClasificaciónBajaMediaAlta Valor Criterios  Suceso improbable, de baja ocurrencia.  No ha pasado nunca hasta la fecha  Improbable, casi imposible  Suceso que no ocurre a menudo, se produce en algunas ocasiones.  De ocurrencia menor a una vez al año o situación que se ha observado en circunstancias similares.  Suceso repetitivo, el daño ocurrirá siempre o casi siempre  De ocurrencia más de una vez al año o varias veces en igual período.  De ocurrencia a menudo en circunstancias similares. 1 23 EVALUACIÓN O VALORACIÓN DE RIESGOS Probabilidad

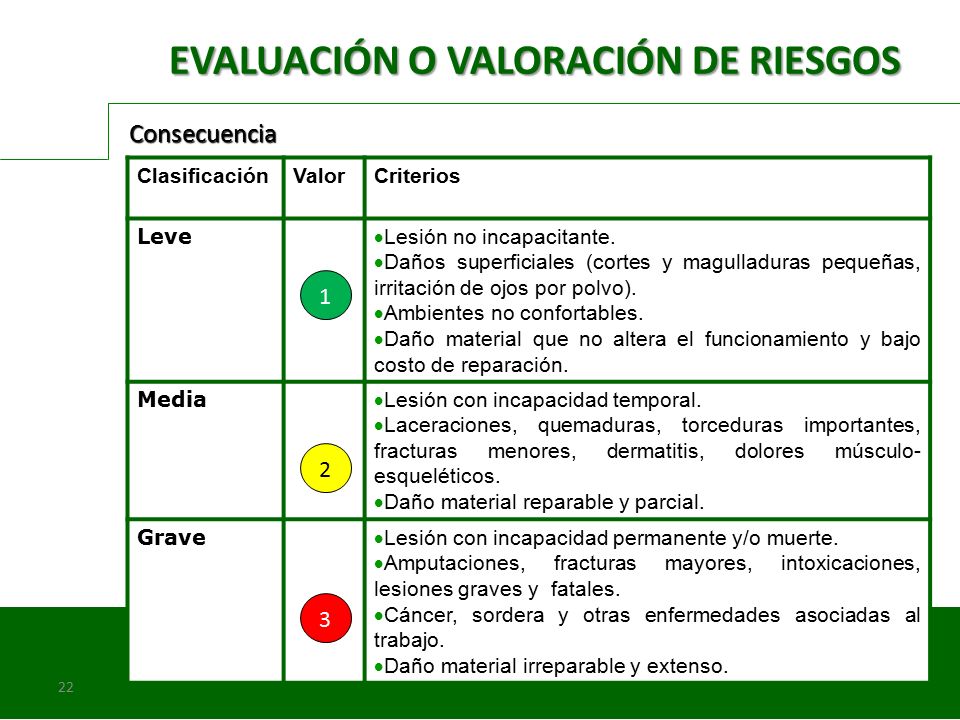

22 22 EVALUACIÓN O VALORACIÓN DE RIESGOS Consecuencia ClasificaciónValorCriterios Leve  Lesión no incapacitante.  Daños superficiales (cortes y magulladuras pequeñas, irritación de ojos por polvo).  Ambientes no confortables.  Daño material que no altera el funcionamiento y bajo costo de reparación. Media  Lesión con incapacidad temporal.  Laceraciones, quemaduras, torceduras importantes, fracturas menores, dermatitis, dolores músculo- esqueléticos.  Daño material reparable y parcial. Grave  Lesión con incapacidad permanente y/o muerte.  Amputaciones, fracturas mayores, intoxicaciones, lesiones graves y fatales.  Cáncer, sordera y otras enfermedades asociadas al trabajo.  Daño material irreparable y extenso. 1 2 3

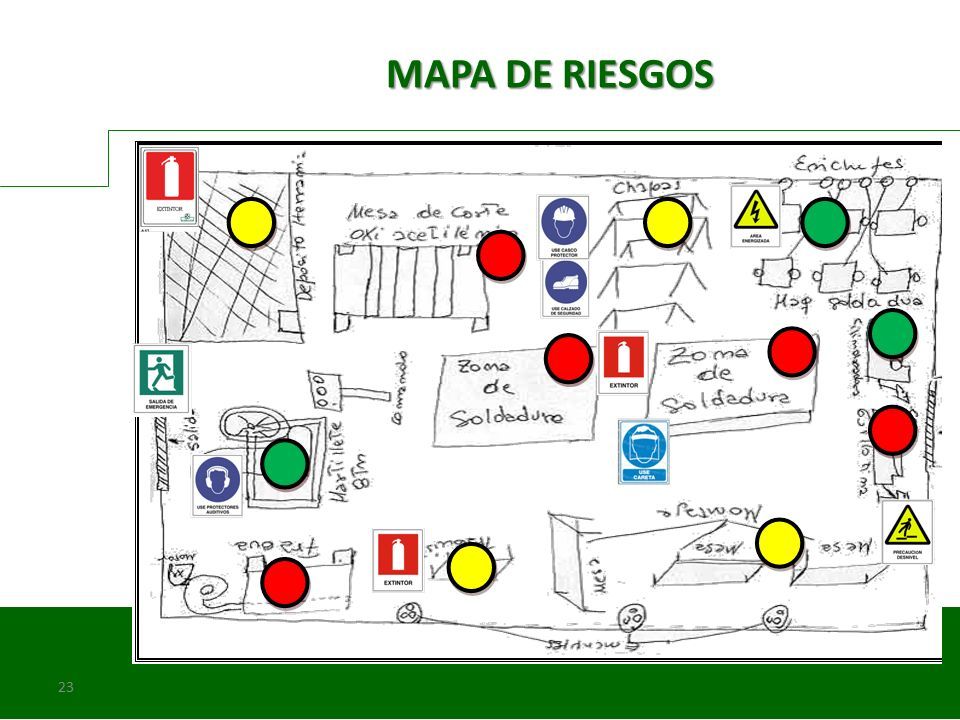

23 MAPA DE RIESGOS MAPA DE RIESGOS 23

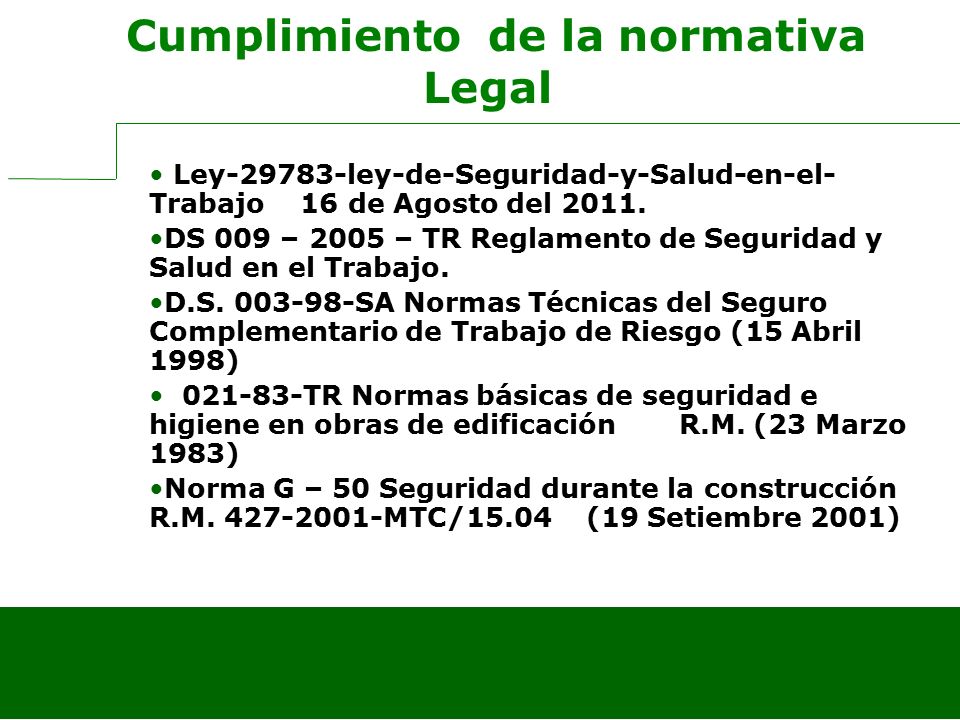

24 Ley-29783-ley-de-Seguridad-y-Salud-en-el- Trabajo 16 de Agosto del 2011. DS 009 – 2005 – TR Reglamento de Seguridad y Salud en el Trabajo. D.S. 003-98-SA Normas Técnicas del Seguro Complementario de Trabajo de Riesgo (15 Abril 1998) 021-83-TR Normas básicas de seguridad e higiene en obras de edificación R.M. (23 Marzo 1983) Norma G – 50 Seguridad durante la construcción R.M. 427-2001-MTC/15.04 (19 Setiembre 2001) Cumplimiento de la normativa Legal

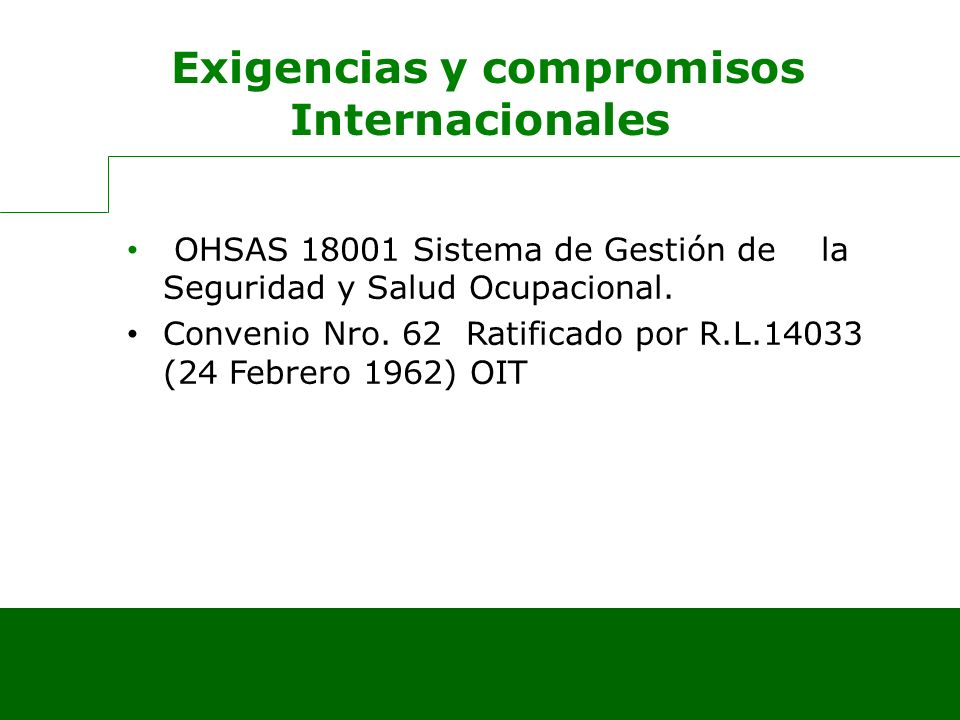

25 Exigencias y compromisos Internacionales OHSAS 18001 Sistema de Gestión de la Seguridad y Salud Ocupacional. Convenio Nro. 62 Ratificado por R.L.14033 (24 Febrero 1962) OIT

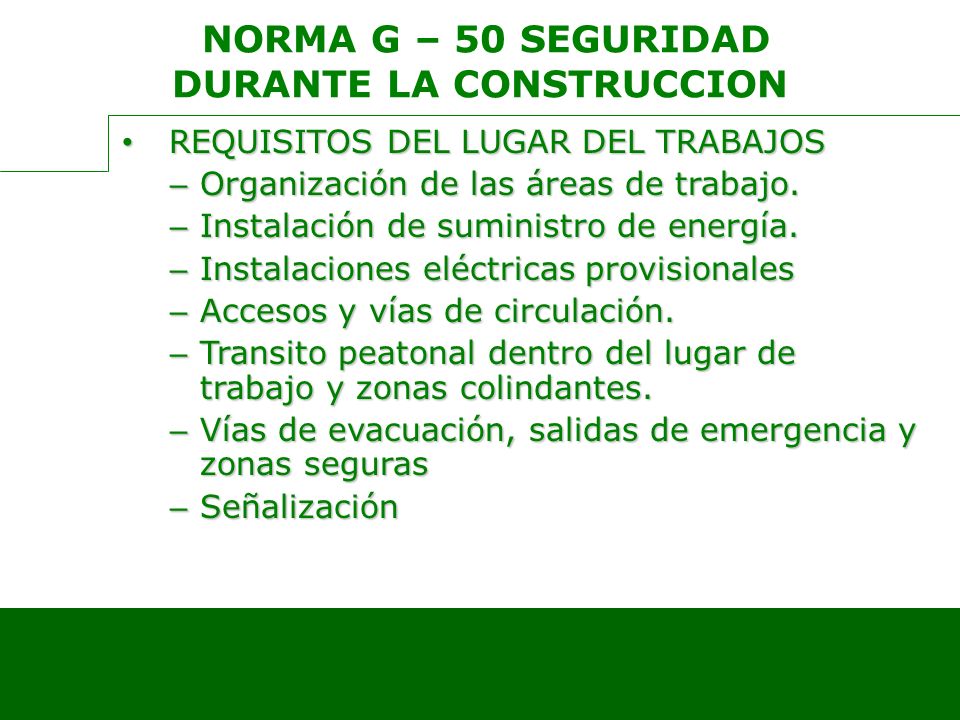

26 NORMA G – 50 SEGURIDAD DURANTE LA CONSTRUCCION REQUISITOS DEL LUGAR DEL TRABAJOS REQUISITOS DEL LUGAR DEL TRABAJOS – Organización de las áreas de trabajo. – Instalación de suministro de energía. – Instalaciones eléctricas provisionales – Accesos y vías de circulación. – Transito peatonal dentro del lugar de trabajo y zonas colindantes. – Vías de evacuación, salidas de emergencia y zonas seguras – Señalización

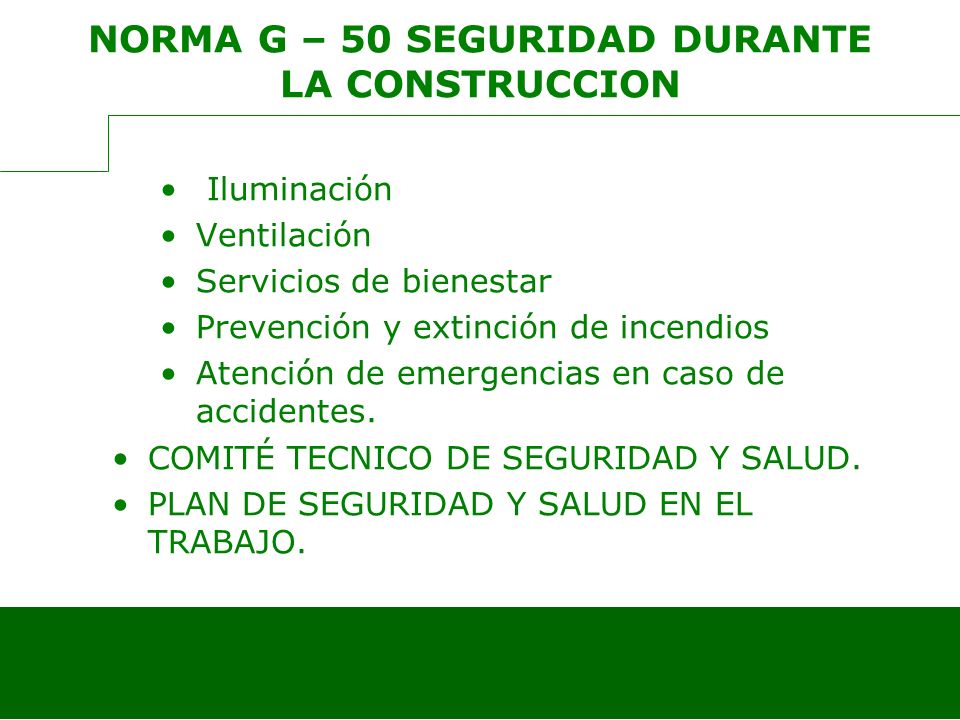

27 NORMA G – 50 SEGURIDAD DURANTE LA CONSTRUCCION Iluminación Ventilación Servicios de bienestar Prevención y extinción de incendios Atención de emergencias en caso de accidentes. COMITÉ TECNICO DE SEGURIDAD Y SALUD. PLAN DE SEGURIDAD Y SALUD EN EL TRABAJO.

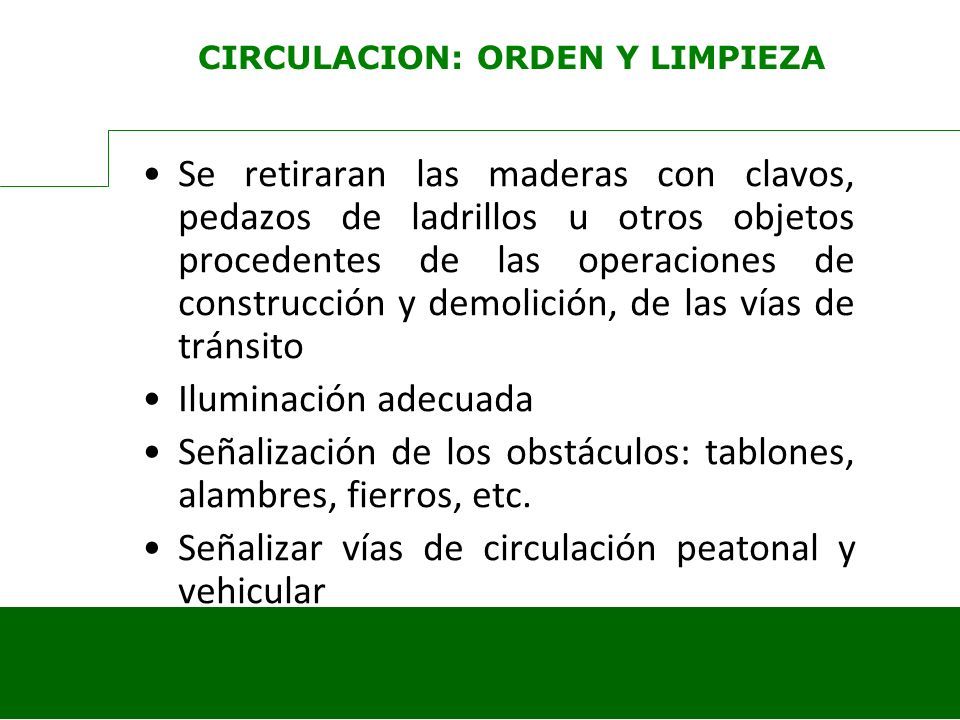

28 CIRCULACION: ORDEN Y LIMPIEZA Se retiraran las maderas con clavos, pedazos de ladrillos u otros objetos procedentes de las operaciones de construcción y demolición, de las vías de tránsito Iluminación adecuada Señalización de los obstáculos: tablones, alambres, fierros, etc. Señalizar vías de circulación peatonal y vehicular

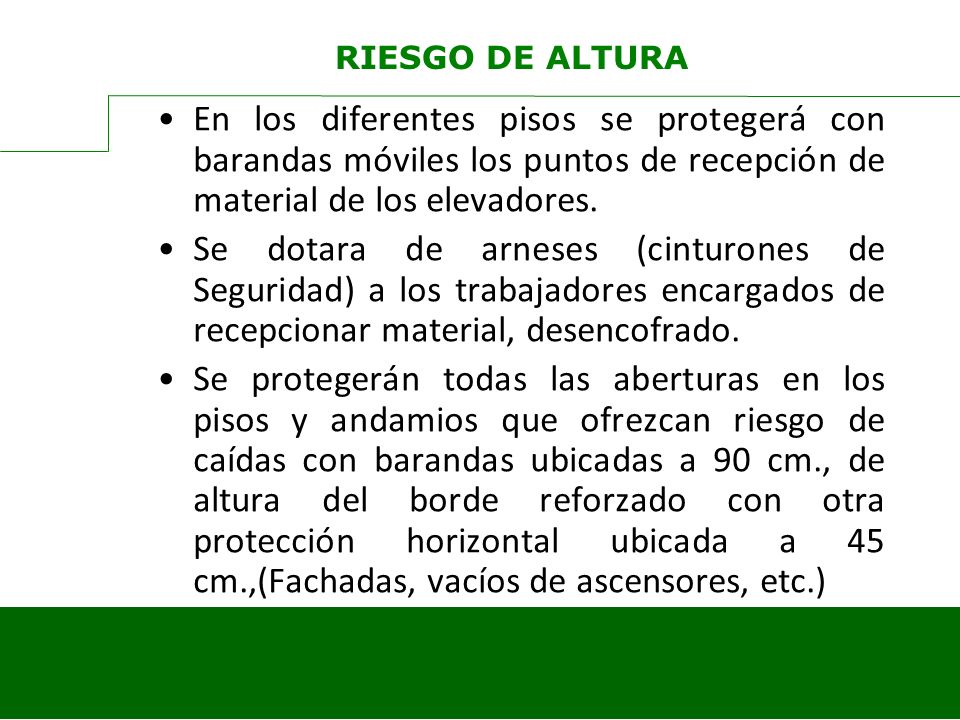

29 RIESGO DE ALTURA En los diferentes pisos se protegerá con barandas móviles los puntos de recepción de material de los elevadores. Se dotara de arneses (cinturones de Seguridad) a los trabajadores encargados de recepcionar material, desencofrado. Se protegerán todas las aberturas en los pisos y andamios que ofrezcan riesgo de caídas con barandas ubicadas a 90 cm., de altura del borde reforzado con otra protección horizontal ubicada a 45 cm.,(Fachadas, vacíos de ascensores, etc.)

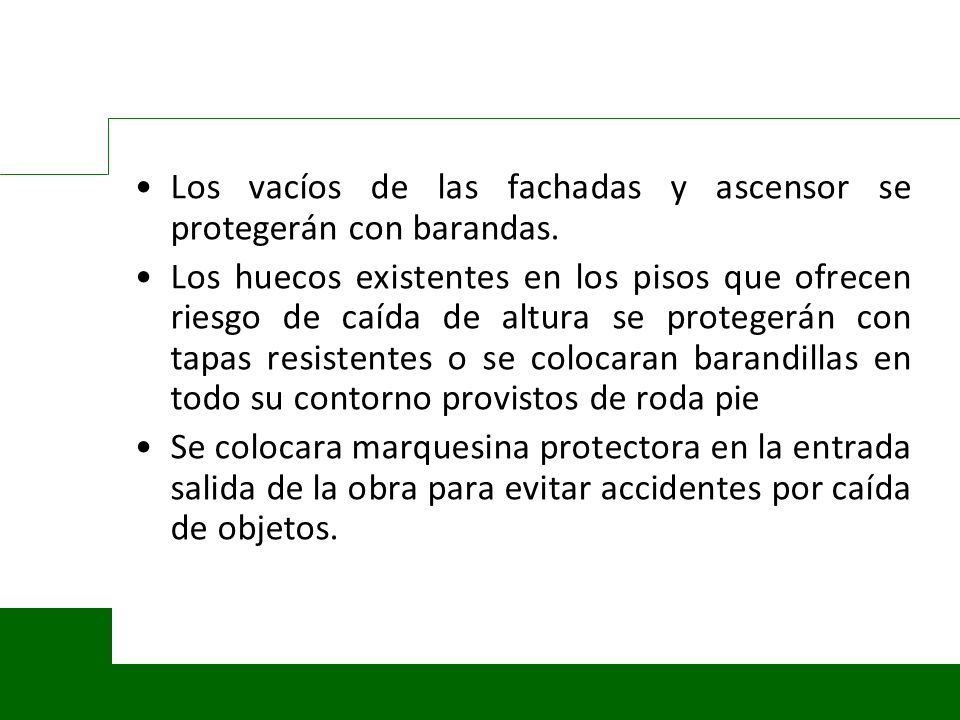

30 Los vacíos de las fachadas y ascensor se protegerán con barandas. Los huecos existentes en los pisos que ofrecen riesgo de caída de altura se protegerán con tapas resistentes o se colocaran barandillas en todo su contorno provistos de roda pie Se colocara marquesina protectora en la entrada salida de la obra para evitar accidentes por caída de objetos.

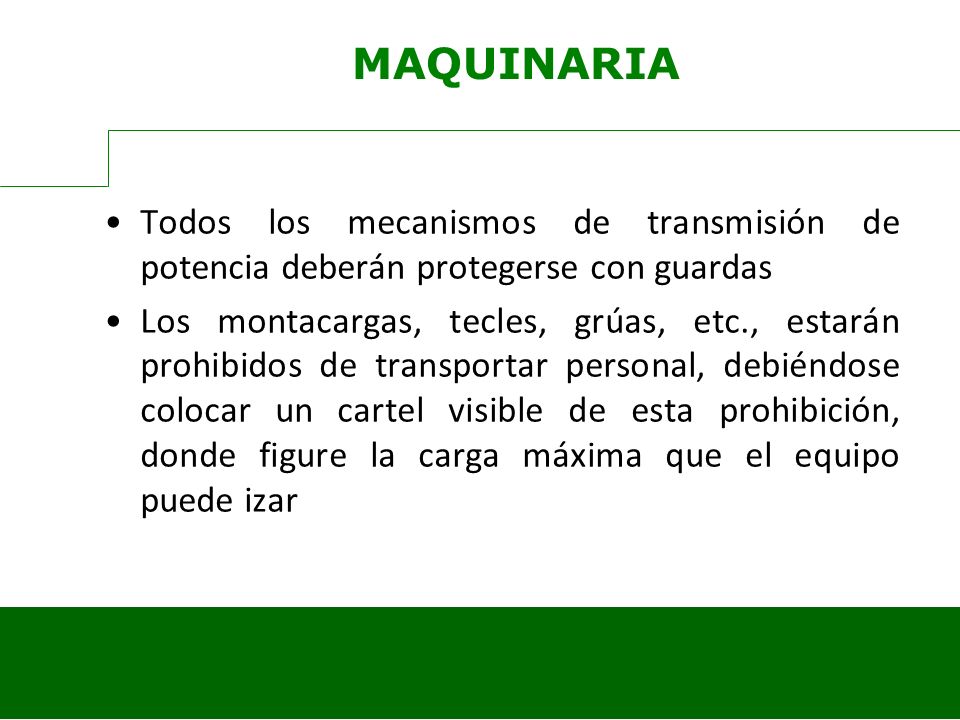

31 MAQUINARIA Todos los mecanismos de transmisión de potencia deberán protegerse con guardas Los montacargas, tecles, grúas, etc., estarán prohibidos de transportar personal, debiéndose colocar un cartel visible de esta prohibición, donde figure la carga máxima que el equipo puede izar

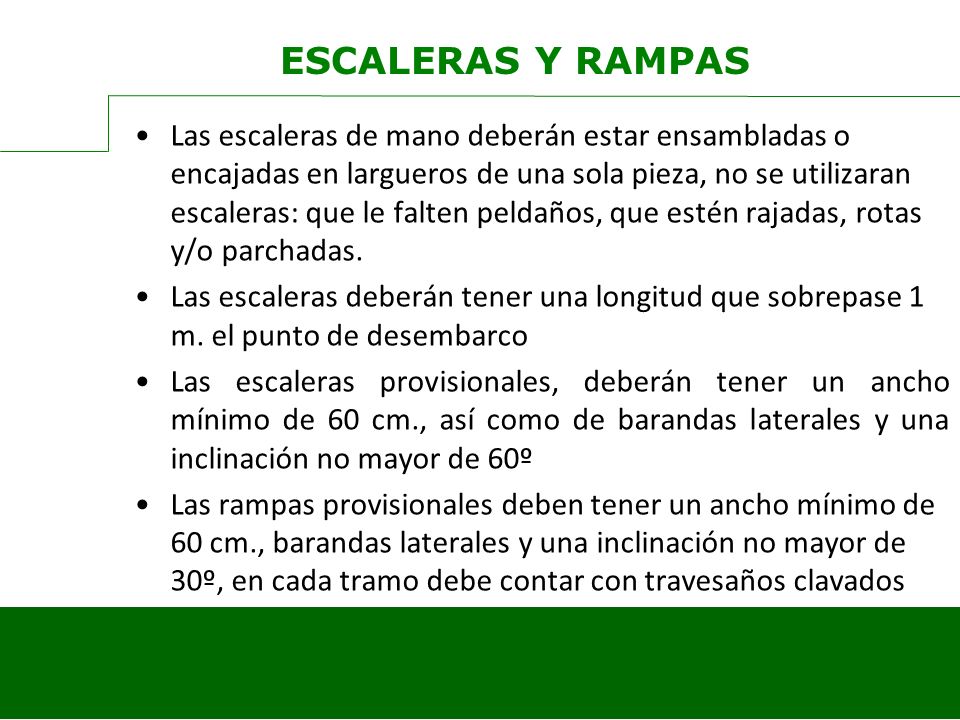

32 ESCALERAS Y RAMPAS Las escaleras de mano deberán estar ensambladas o encajadas en largueros de una sola pieza, no se utilizaran escaleras: que le falten peldaños, que estén rajadas, rotas y/o parchadas. Las escaleras deberán tener una longitud que sobrepase 1 m. el punto de desembarco Las escaleras provisionales, deberán tener un ancho mínimo de 60 cm., así como de barandas laterales y una inclinación no mayor de 60º Las rampas provisionales deben tener un ancho mínimo de 60 cm., barandas laterales y una inclinación no mayor de 30º, en cada tramo debe contar con travesaños clavados

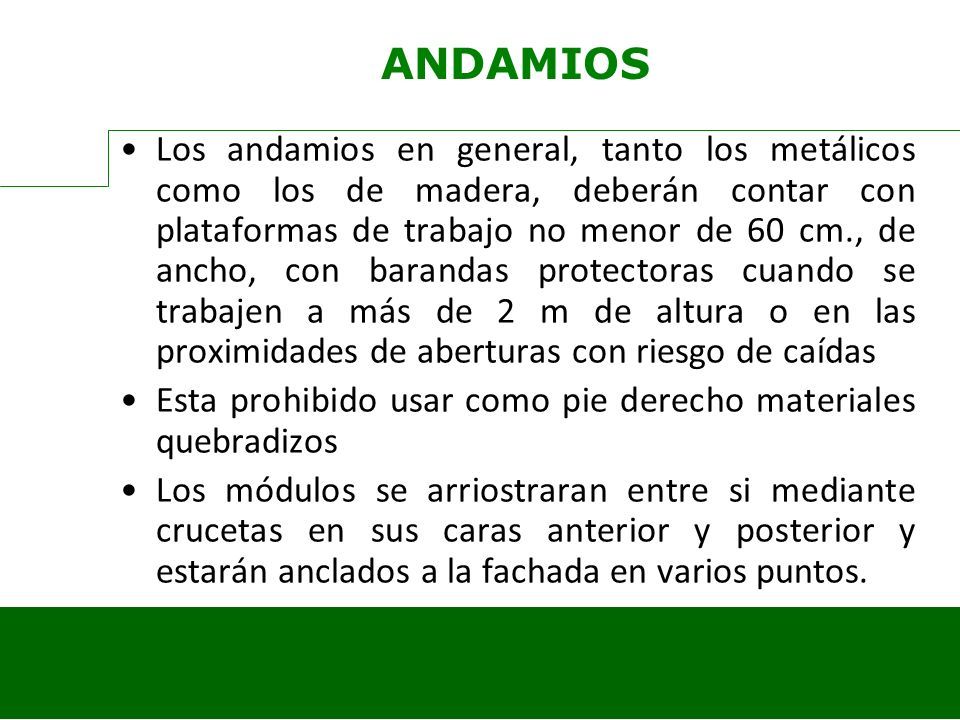

33 ANDAMIOS Los andamios en general, tanto los metálicos como los de madera, deberán contar con plataformas de trabajo no menor de 60 cm., de ancho, con barandas protectoras cuando se trabajen a más de 2 m de altura o en las proximidades de aberturas con riesgo de caídas Esta prohibido usar como pie derecho materiales quebradizos Los módulos se arriostraran entre si mediante crucetas en sus caras anterior y posterior y estarán anclados a la fachada en varios puntos.

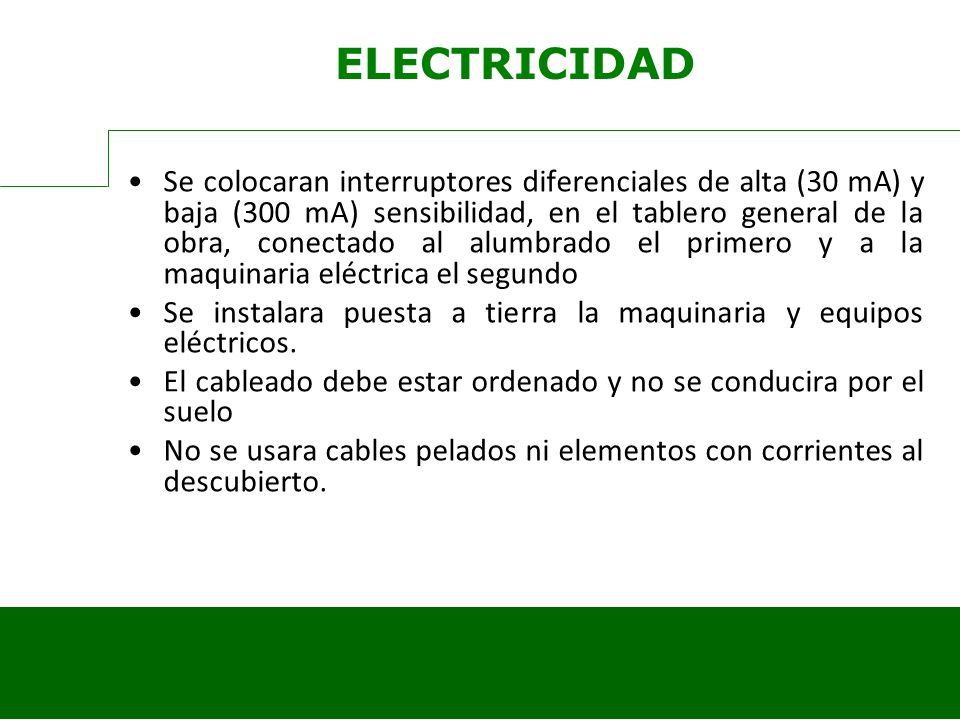

34 ELECTRICIDAD Se colocaran interruptores diferenciales de alta (30 mA) y baja (300 mA) sensibilidad, en el tablero general de la obra, conectado al alumbrado el primero y a la maquinaria eléctrica el segundo Se instalara puesta a tierra la maquinaria y equipos eléctricos. El cableado debe estar ordenado y no se conducira por el suelo No se usara cables pelados ni elementos con corrientes al descubierto.

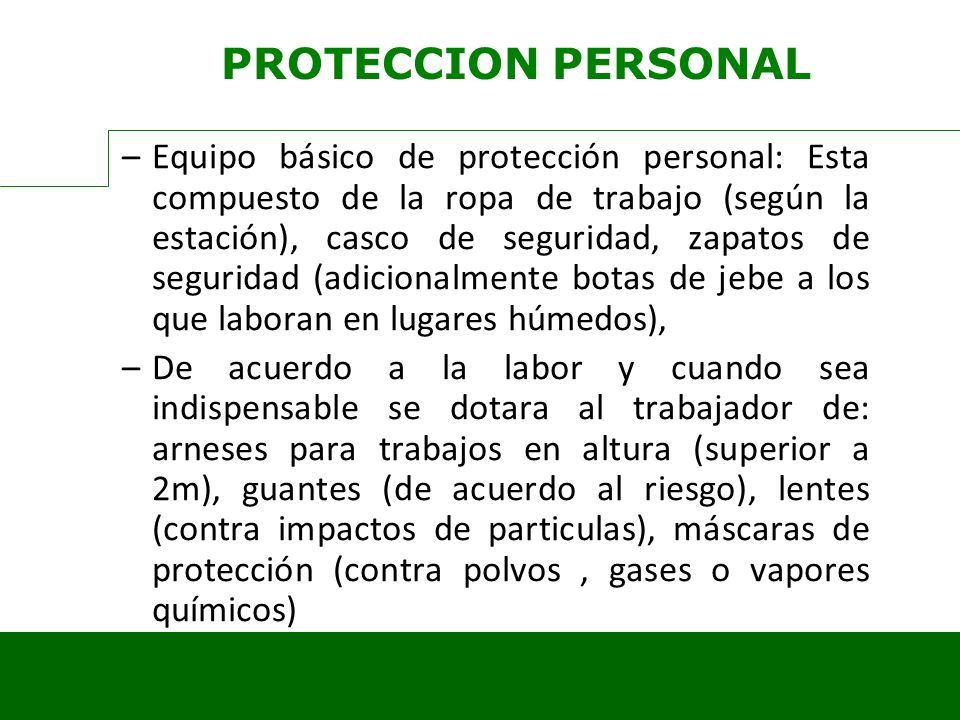

35 PROTECCION PERSONAL –Equipo básico de protección personal: Esta compuesto de la ropa de trabajo (según la estación), casco de seguridad, zapatos de seguridad (adicionalmente botas de jebe a los que laboran en lugares húmedos), –De acuerdo a la labor y cuando sea indispensable se dotara al trabajador de: arneses para trabajos en altura (superior a 2m), guantes (de acuerdo al riesgo), lentes (contra impactos de particulas), máscaras de protección (contra polvos, gases o vapores químicos)

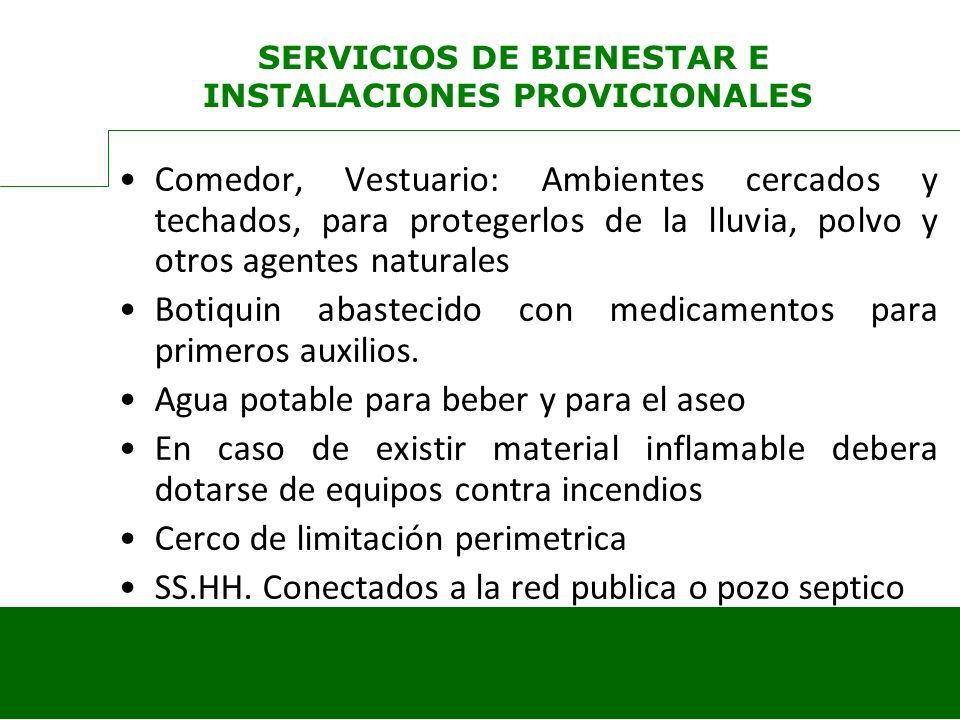

36 SERVICIOS DE BIENESTAR E INSTALACIONES PROVICIONALES Comedor, Vestuario: Ambientes cercados y techados, para protegerlos de la lluvia, polvo y otros agentes naturales Botiquin abastecido con medicamentos para primeros auxilios. Agua potable para beber y para el aseo En caso de existir material inflamable debera dotarse de equipos contra incendios Cerco de limitación perimetrica SS.HH. Conectados a la red publica o pozo septico

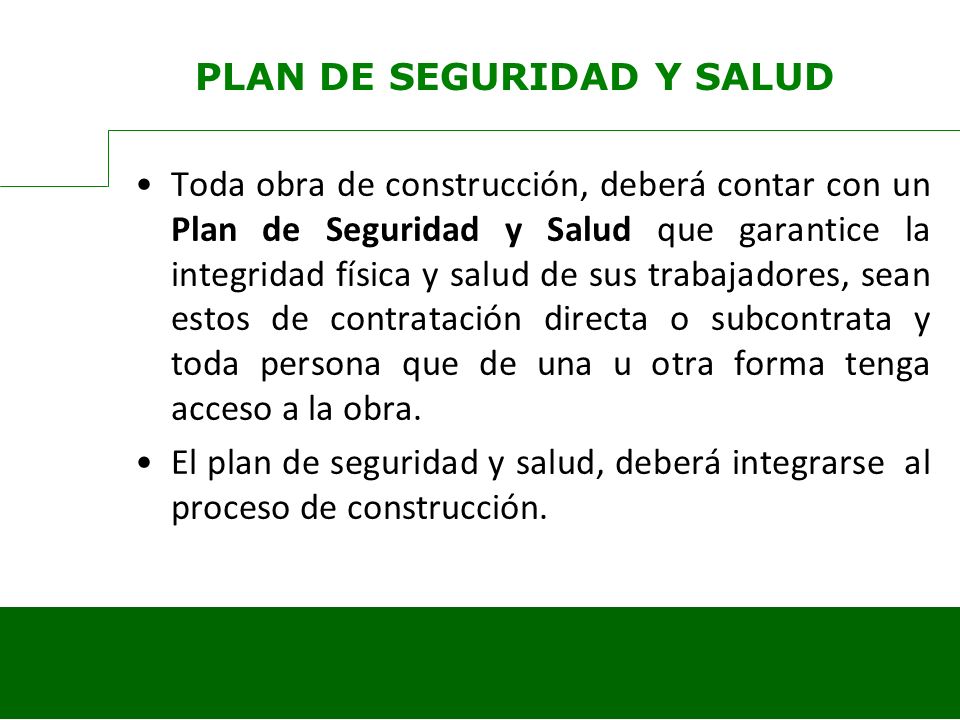

37 PLAN DE SEGURIDAD Y SALUD Toda obra de construcción, deberá contar con un Plan de Seguridad y Salud que garantice la integridad física y salud de sus trabajadores, sean estos de contratación directa o subcontrata y toda persona que de una u otra forma tenga acceso a la obra. El plan de seguridad y salud, deberá integrarse al proceso de construcción.

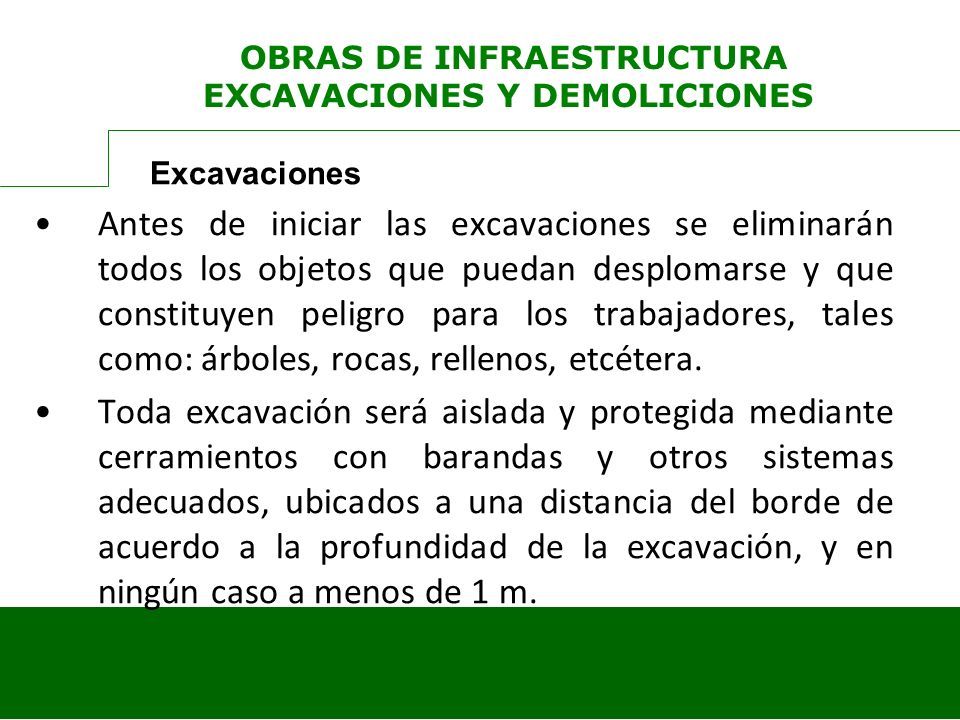

38 OBRAS DE INFRAESTRUCTURA EXCAVACIONES Y DEMOLICIONES Excavaciones Antes de iniciar las excavaciones se eliminarán todos los objetos que puedan desplomarse y que constituyen peligro para los trabajadores, tales como: árboles, rocas, rellenos, etcétera. Toda excavación será aislada y protegida mediante cerramientos con barandas y otros sistemas adecuados, ubicados a una distancia del borde de acuerdo a la profundidad de la excavación, y en ningún caso a menos de 1 m.

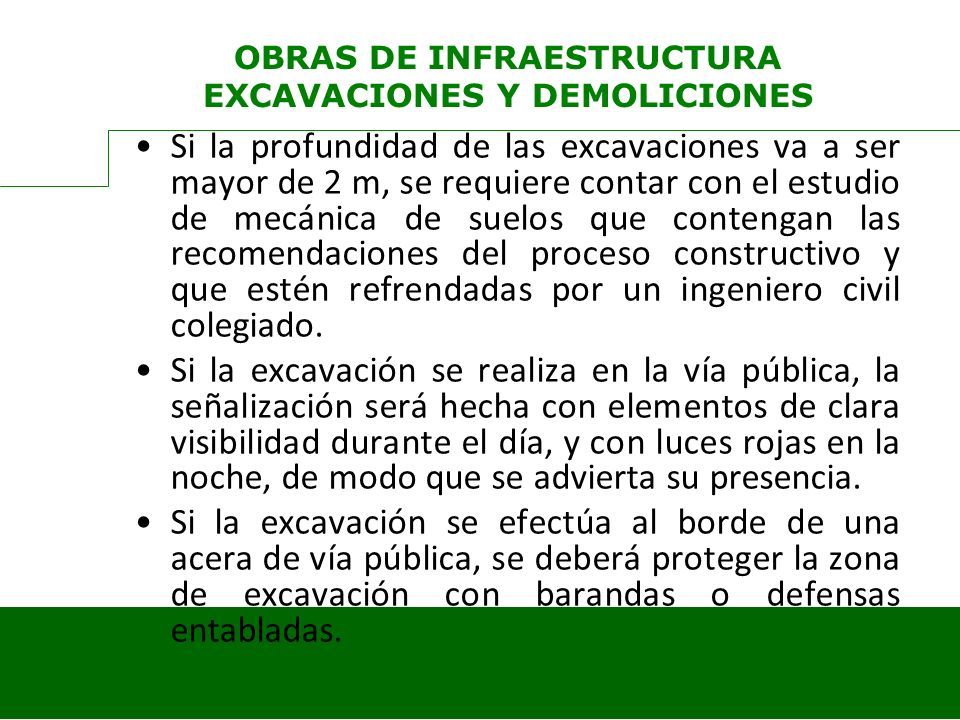

39 OBRAS DE INFRAESTRUCTURA EXCAVACIONES Y DEMOLICIONES Si la profundidad de las excavaciones va a ser mayor de 2 m, se requiere contar con el estudio de mecánica de suelos que contengan las recomendaciones del proceso constructivo y que estén refrendadas por un ingeniero civil colegiado. Si la excavación se realiza en la vía pública, la señalización será hecha con elementos de clara visibilidad durante el día, y con luces rojas en la noche, de modo que se advierta su presencia. Si la excavación se efectúa al borde de una acera de vía pública, se deberá proteger la zona de excavación con barandas o defensas entabladas.

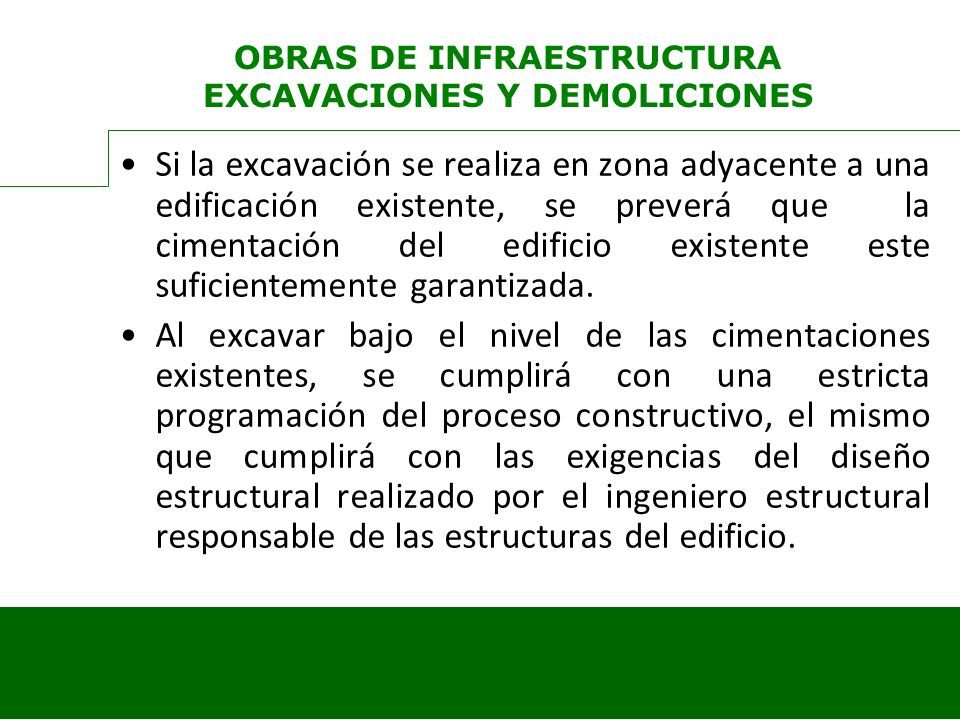

40 OBRAS DE INFRAESTRUCTURA EXCAVACIONES Y DEMOLICIONES Si la excavación se realiza en zona adyacente a una edificación existente, se preverá que la cimentación del edificio existente este suficientemente garantizada. Al excavar bajo el nivel de las cimentaciones existentes, se cumplirá con una estricta programación del proceso constructivo, el mismo que cumplirá con las exigencias del diseño estructural realizado por el ingeniero estructural responsable de las estructuras del edificio.

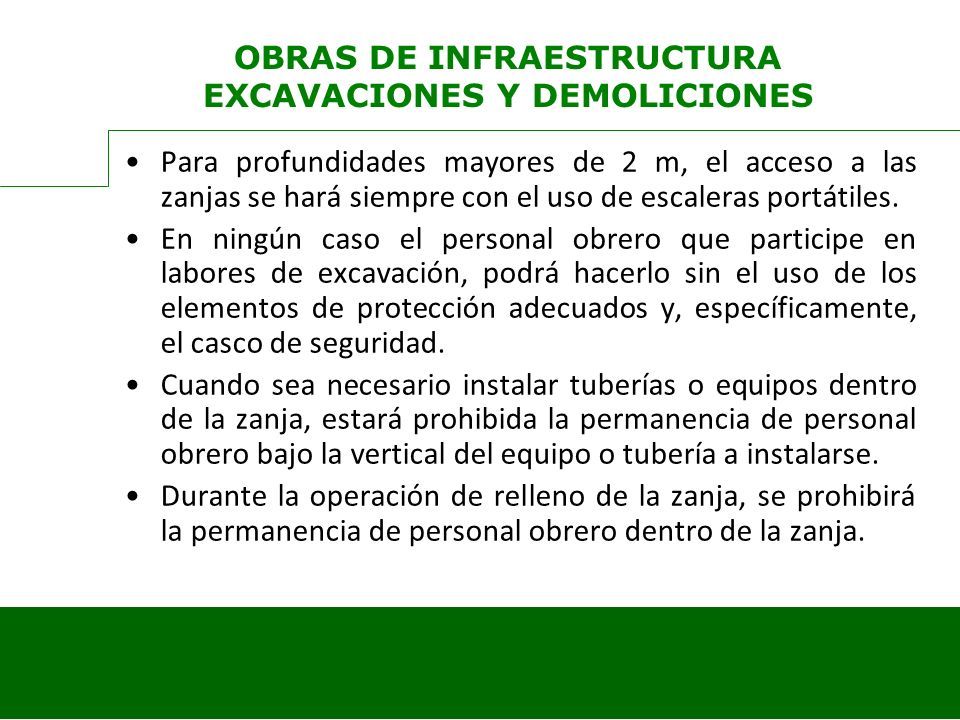

41 OBRAS DE INFRAESTRUCTURA EXCAVACIONES Y DEMOLICIONES Para profundidades mayores de 2 m, el acceso a las zanjas se hará siempre con el uso de escaleras portátiles. En ningún caso el personal obrero que participe en labores de excavación, podrá hacerlo sin el uso de los elementos de protección adecuados y, específicamente, el casco de seguridad. Cuando sea necesario instalar tuberías o equipos dentro de la zanja, estará prohibida la permanencia de personal obrero bajo la vertical del equipo o tubería a instalarse. Durante la operación de relleno de la zanja, se prohibirá la permanencia de personal obrero dentro de la zanja.

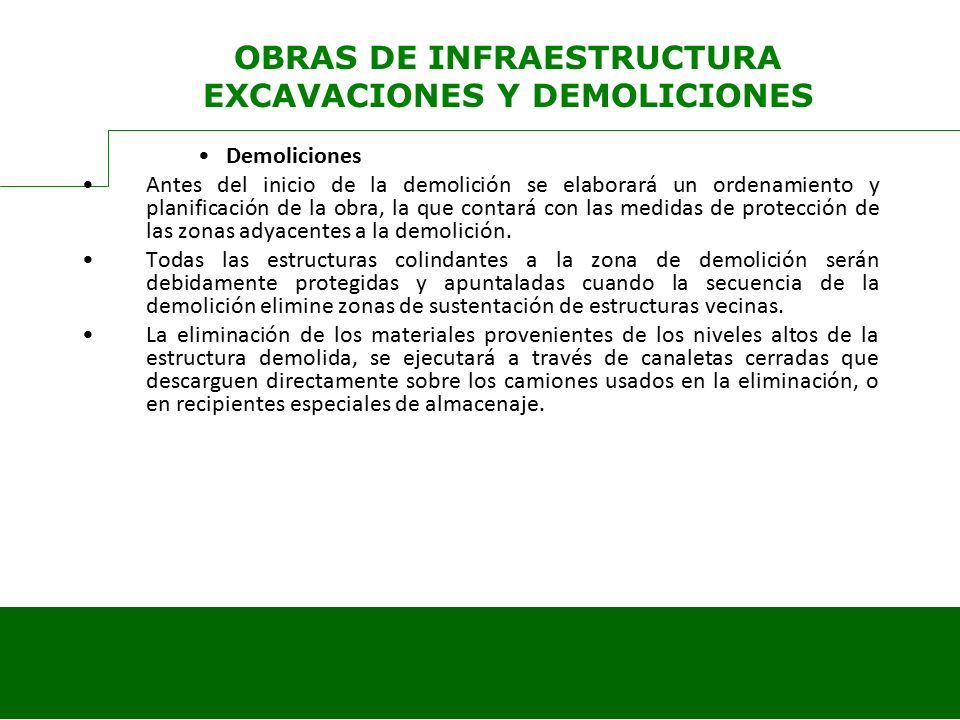

42 OBRAS DE INFRAESTRUCTURA EXCAVACIONES Y DEMOLICIONES Demoliciones Antes del inicio de la demolición se elaborará un ordenamiento y planificación de la obra, la que contará con las medidas de protección de las zonas adyacentes a la demolición. Todas las estructuras colindantes a la zona de demolición serán debidamente protegidas y apuntaladas cuando la secuencia de la demolición elimine zonas de sustentación de estructuras vecinas. La eliminación de los materiales provenientes de los niveles altos de la estructura demolida, se ejecutará a través de canaletas cerradas que descarguen directamente sobre los camiones usados en la eliminación, o en recipientes especiales de almacenaje.

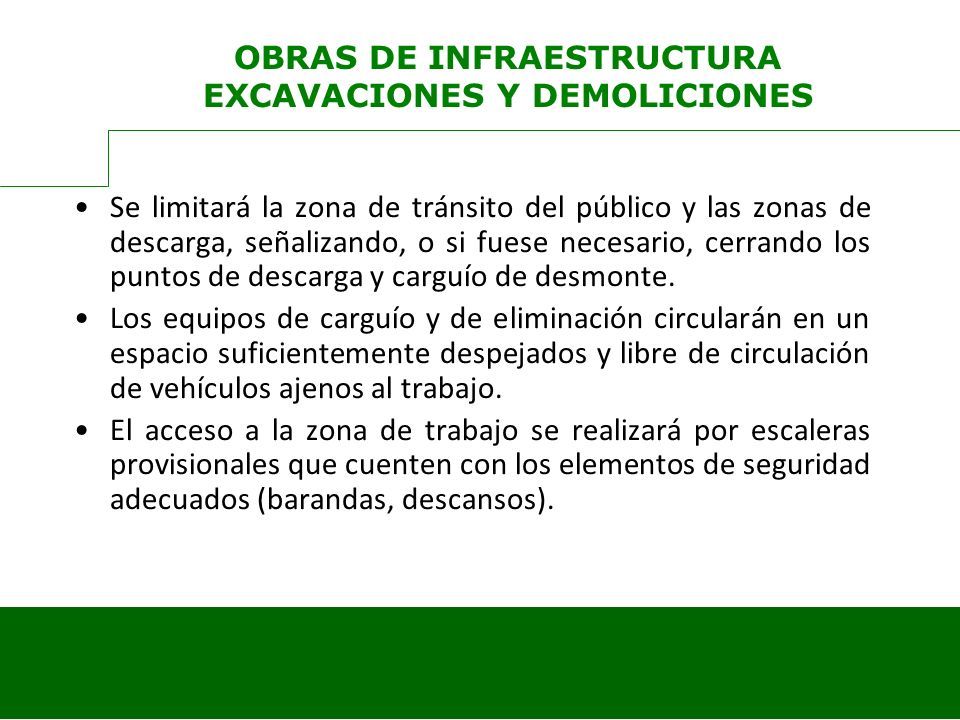

43 OBRAS DE INFRAESTRUCTURA EXCAVACIONES Y DEMOLICIONES Se limitará la zona de tránsito del público y las zonas de descarga, señalizando, o si fuese necesario, cerrando los puntos de descarga y carguío de desmonte. Los equipos de carguío y de eliminación circularán en un espacio suficientemente despejados y libre de circulación de vehículos ajenos al trabajo. El acceso a la zona de trabajo se realizará por escaleras provisionales que cuenten con los elementos de seguridad adecuados (barandas, descansos).

44 GRACIAS
