Alistar los materiales, herramientas y equipos Para alcantarillado de acuerdo a planos y especificaciones.

Presentación del tema: "Alistar los materiales, herramientas y equipos Para alcantarillado de acuerdo a planos y especificaciones."— Transcripción de la presentación:

1 Alistar los materiales, herramientas y equipos Para alcantarillado de acuerdo a planos y especificaciones.

2

3

4 BASE O PLACA DE FONDO Base o placa de fondo con cañuela, en concreto simple de 3000 PSI y pulimento final; la placa tendrá las dimensiones que se muestran en la tabla No 8, de acuerdo con el diámetro de la tubería

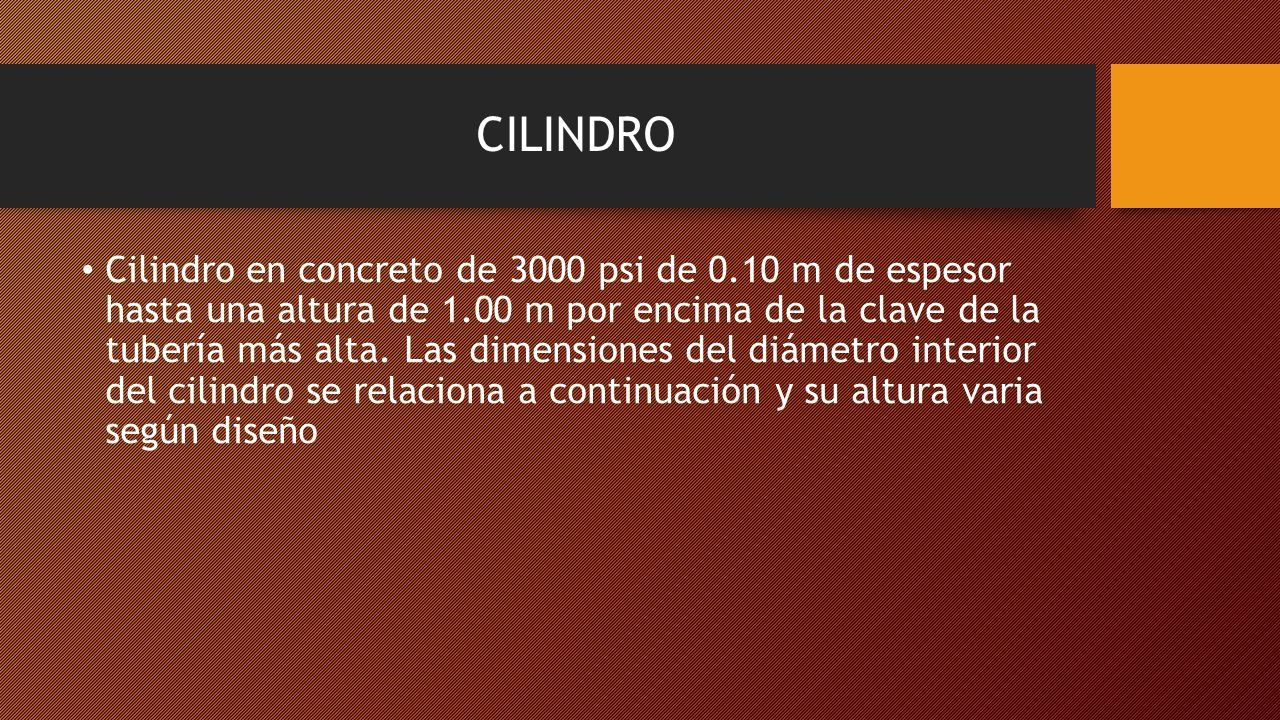

5 CILINDRO Cilindro en concreto de 3000 psi de 0.10 m de espesor hasta una altura de 1.00 m por encima de la clave de la tubería más alta. Las dimensiones del diámetro interior del cilindro se relaciona a continuación y su altura varia según diseño

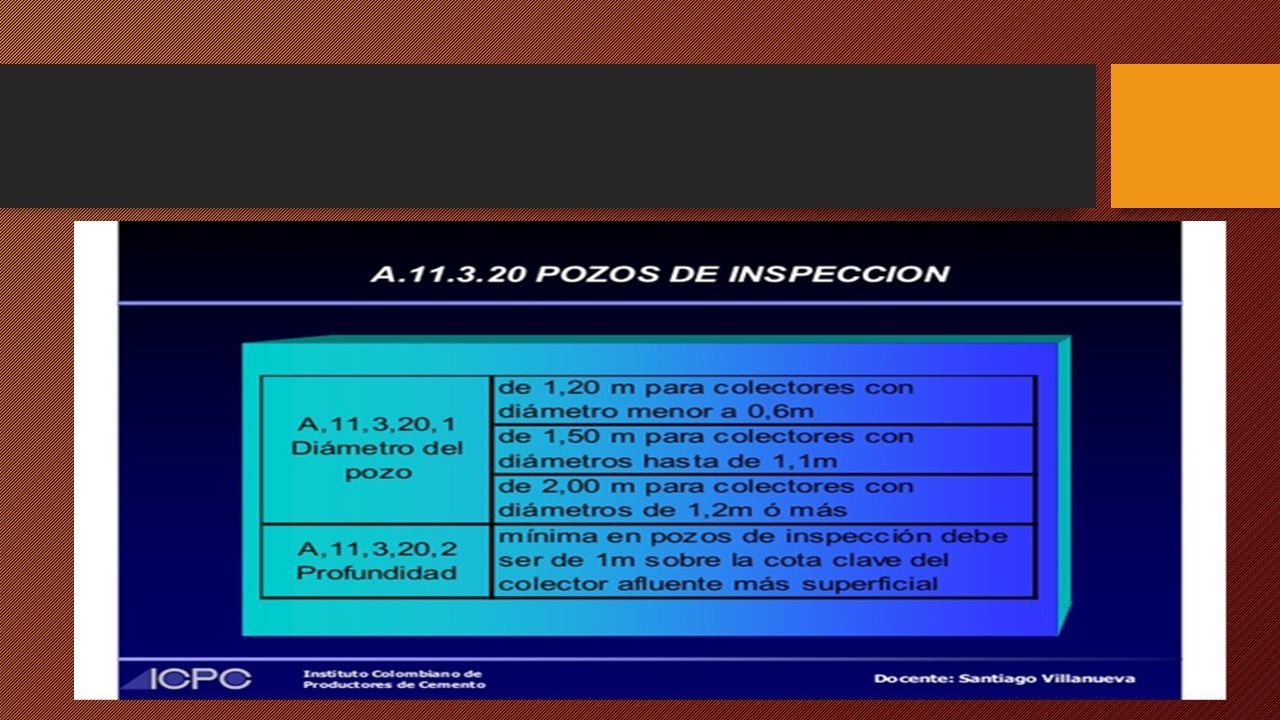

6 DIAMETRO INERIOR DE LOS POZOS DE INSPECCION

7 PLACA EN CONCRETO Placa en concreto reforzado de 25 cm de espesor apoyada sobre el cilindro con dimensiones iguales a las de la placa de fondo o base, dejando un orificio circular de 0,63 m de diámetro. El concreto será de 3000 psi (210 Kg/cm2) y el refuerzo será: doble parrilla de acero de refuerzo de ½” ambas direcciones.

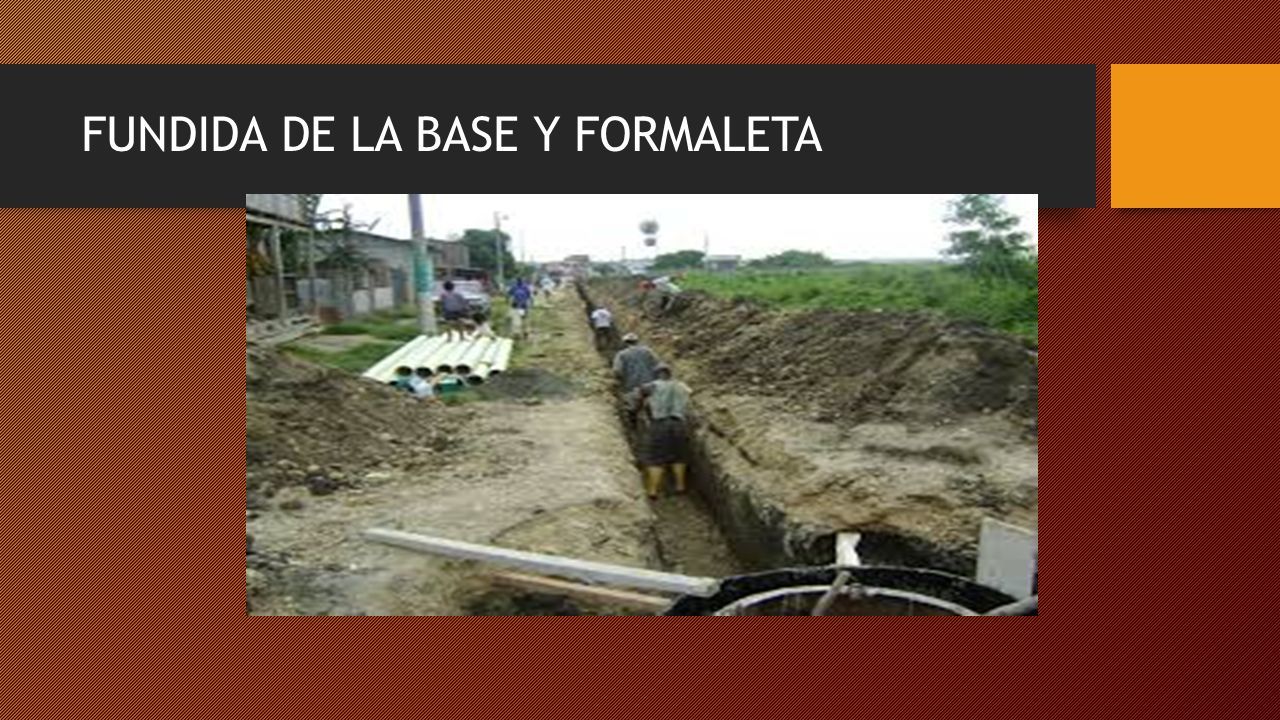

8 FUNDIDA DE LA BASE Y FORMALETA

9 FUNDIDA DEL CILINDRO

10 FUNDIDA DE LA TAPA

11

12 TAPA EN CONCRETO

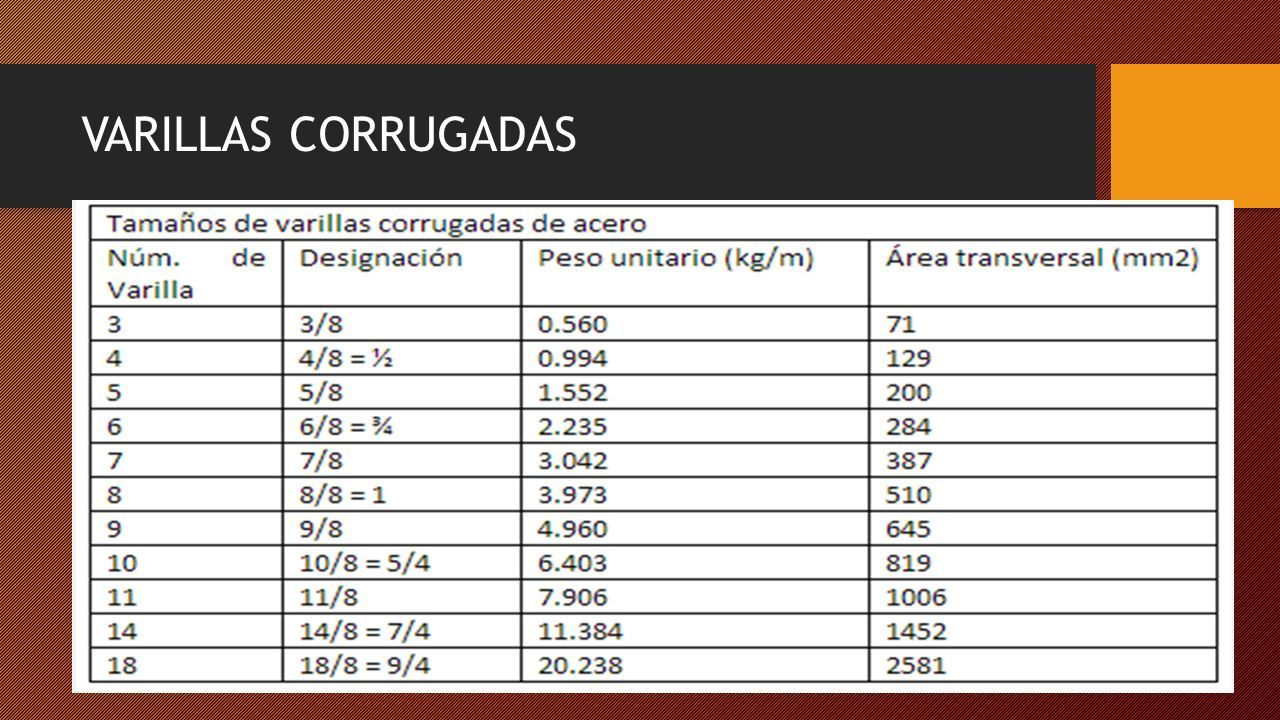

13 VARILLAS CORRUGADAS

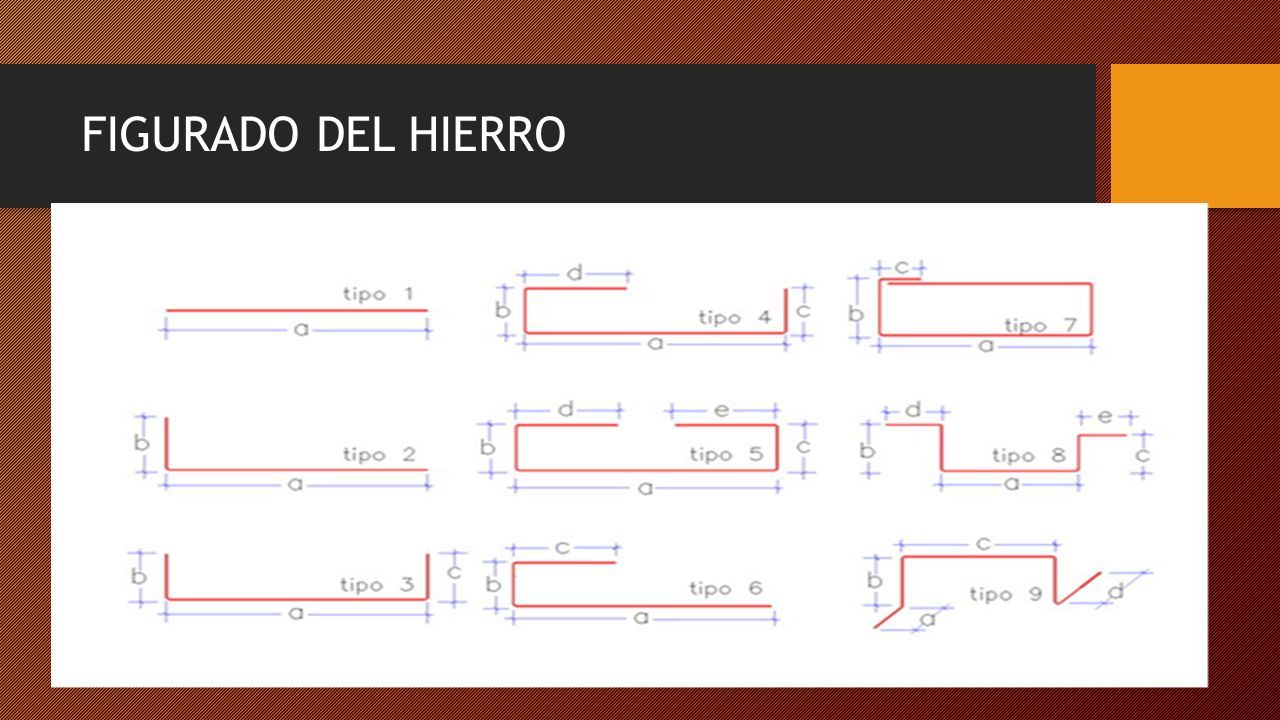

14 FIGURADO DEL HIERRO

15 CUADRO DE DESPIECE DE HIERRO

16 ACOMETIDAS

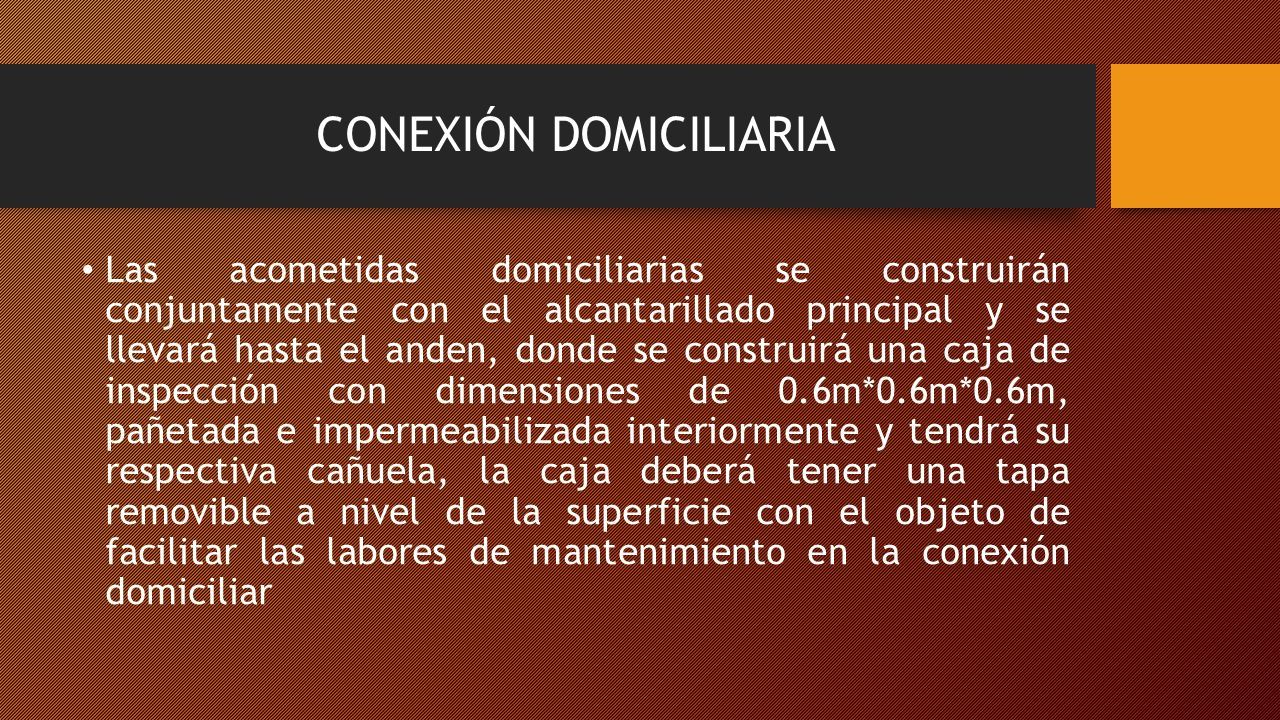

17 CONEXIÓN DOMICILIARIA Las acometidas domiciliarias se construirán conjuntamente con el alcantarillado principal y se llevará hasta el anden, donde se construirá una caja de inspección con dimensiones de 0.6m*0.6m*0.6m, pañetada e impermeabilizada interiormente y tendrá su respectiva cañuela, la caja deberá tener una tapa removible a nivel de la superficie con el objeto de facilitar las labores de mantenimiento en la conexión domiciliar

18

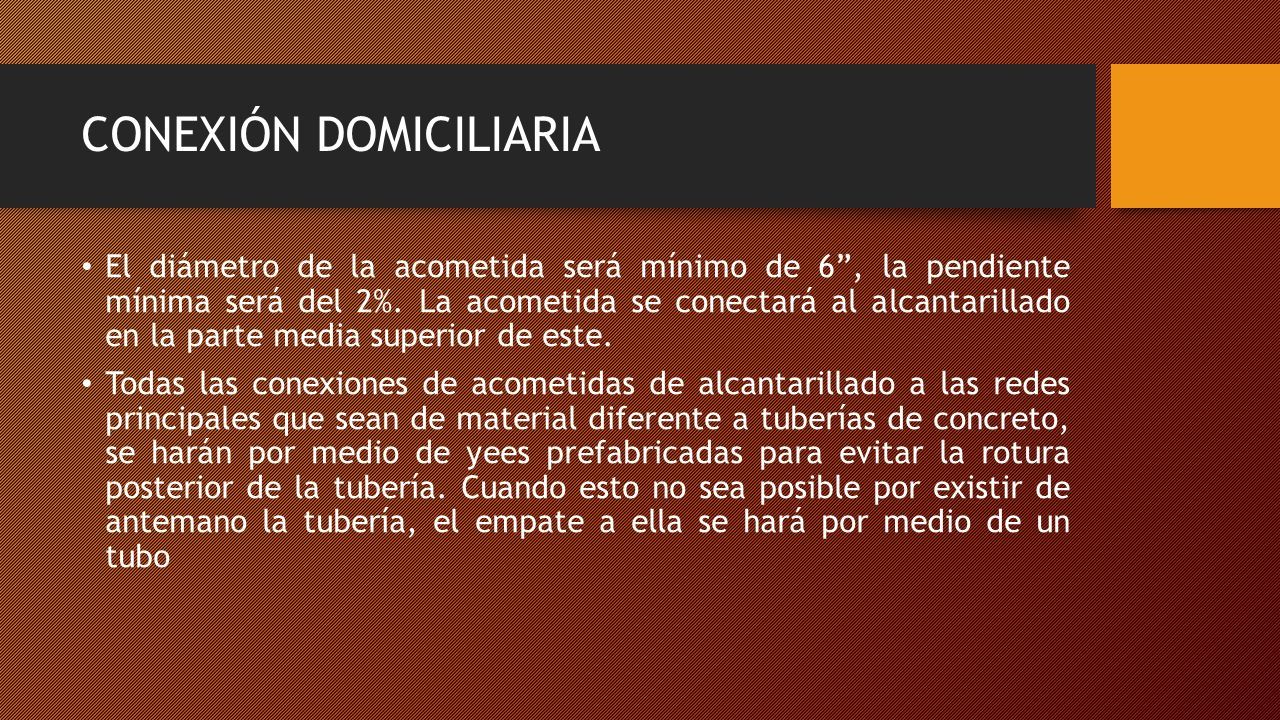

19 CONEXIÓN DOMICILIARIA El diámetro de la acometida será mínimo de 6”, la pendiente mínima será del 2%. La acometida se conectará al alcantarillado en la parte media superior de este. Todas las conexiones de acometidas de alcantarillado a las redes principales que sean de material diferente a tuberías de concreto, se harán por medio de yees prefabricadas para evitar la rotura posterior de la tubería. Cuando esto no sea posible por existir de antemano la tubería, el empate a ella se hará por medio de un tubo

20 REGISTRO DOMICILIARIO

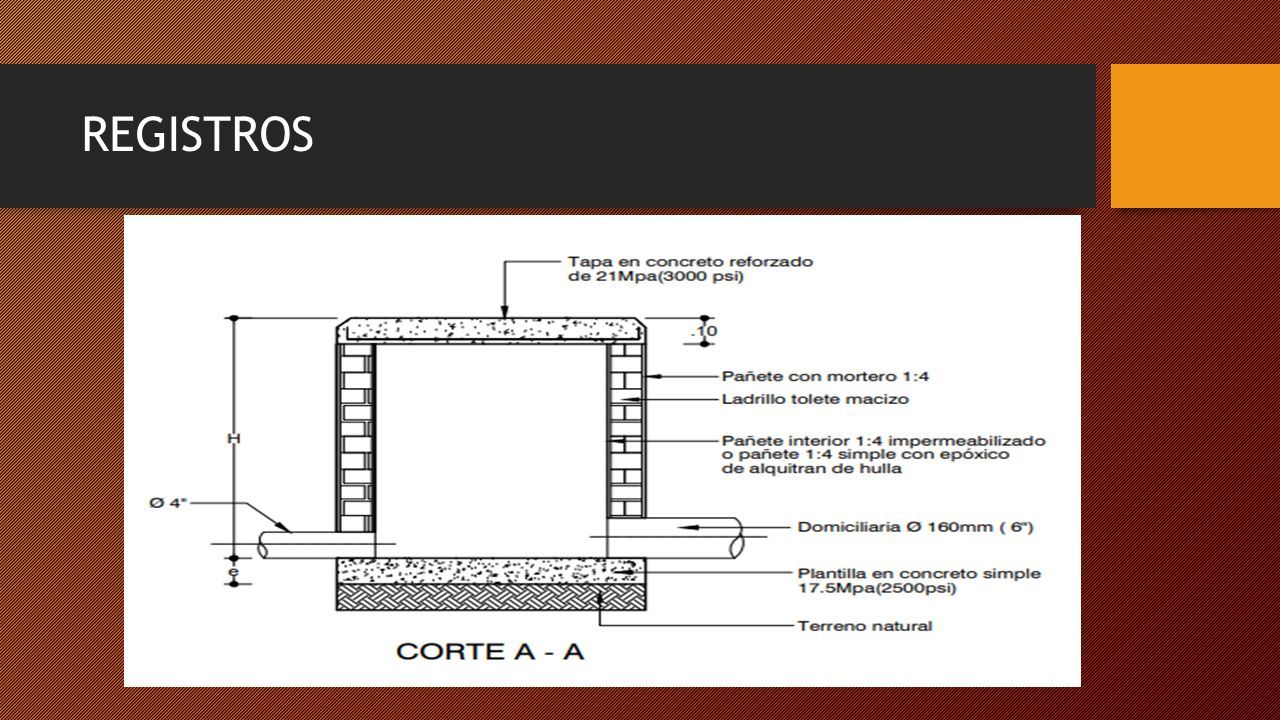

21 REGISTROS

22 TAPAS DE REGISTROS

23 MODELO DE UNA ACOMETIDA DOMICILIARIA

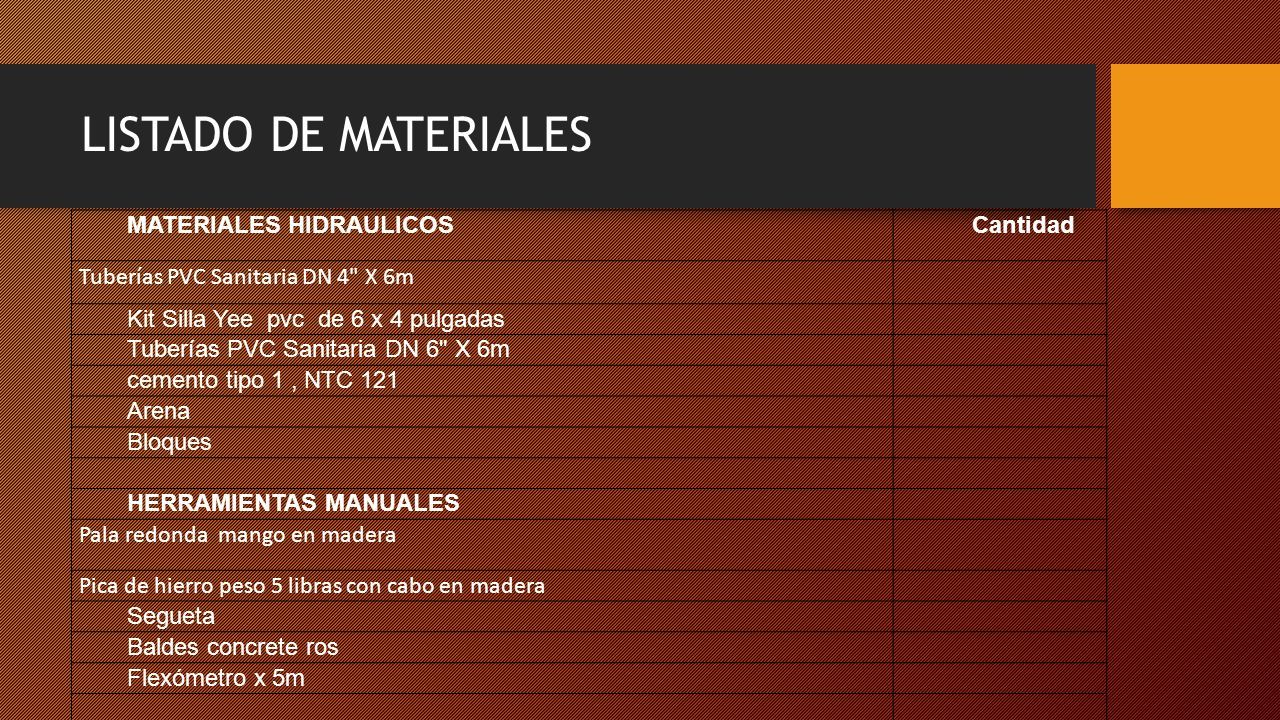

24 LISTADO DE MATERIALES MATERIALES HIDRAULICOSCantidad Tuberías PVC Sanitaria DN 4" X 6m Kit Silla Yee pvc de 6 x 4 pulgadas Tuberías PVC Sanitaria DN 6" X 6m cemento tipo 1, NTC 121 Arena Bloques HERRAMIENTAS MANUALES Pala redonda mango en madera Pica de hierro peso 5 libras con cabo en madera Segueta Baldes concrete ros Flexómetro x 5m

25 MATERIALES Tuberías PVC Sanitaria NOVAFORT DN 4" X 6m Kit Silla Yee pvc de 6 x 4 pulgadas Tuberías PVC Sanitaria NOVAFORT DN 6" X 6m Ladrillo macizo arcilla 10x20x40 Lubricante para hidrosellos por 100grs Clavos de 1" por caja Tablas de madera cativo o similar de 4"x1"x3mts para formaleta Alambre negro por Kls Acero No 3 (3/8") varilla por 6mts Material seleccionado zahorra por M3 Arena lavada gruesa para concretos M3 Arena lavada fina para relleno M3 Cemento Gris uso general por Bolsa de 50KLs Grava de 1/2" triturada M3

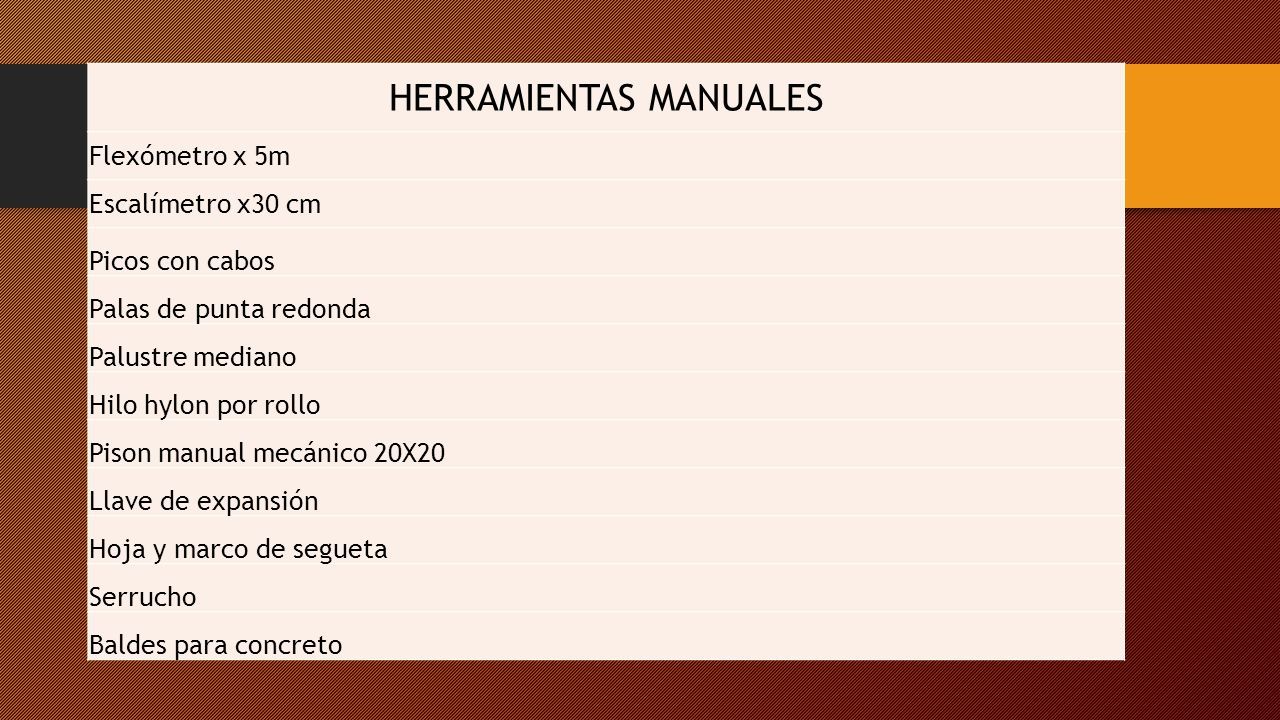

26 HERRAMIENTAS MANUALES Flexómetro x 5m Escalímetro x30 cm Picos con cabos Palas de punta redonda Palustre mediano Hilo hylon por rollo Pison manual mecánico 20X20 Llave de expansión Hoja y marco de segueta Serrucho Baldes para concreto

27 INSTALACION TUBERIA

28 LEVANTAMINTO TOPOGRAFICO DE UNA RED

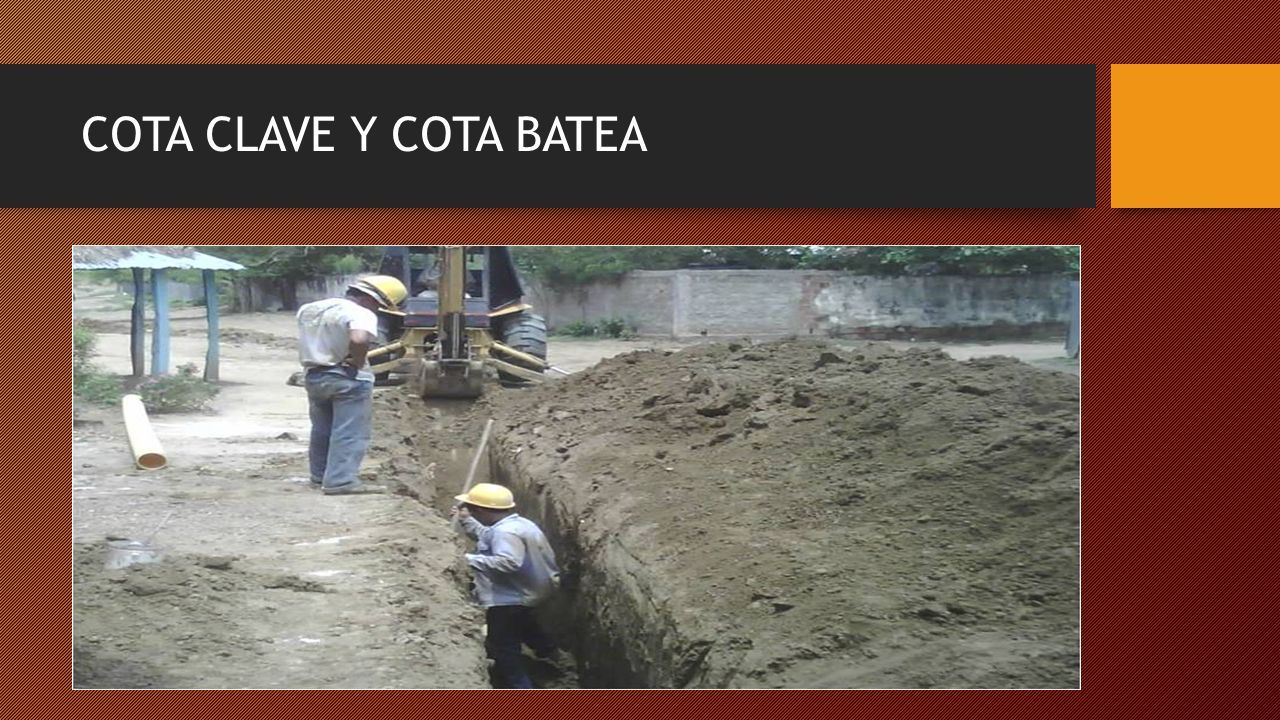

29 COTA CLAVE Y COTA BATEA

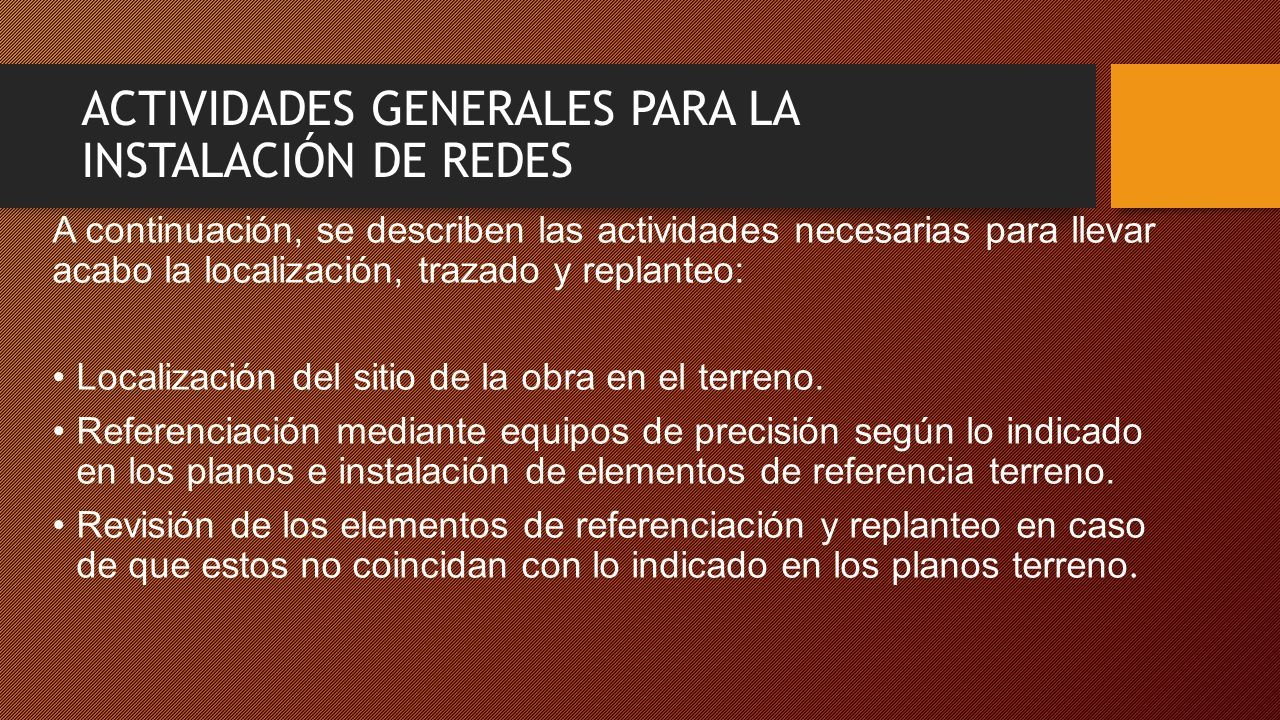

30 ACTIVIDADES GENERALES PARA LA INSTALACIÓN DE REDES A continuación, se describen las actividades necesarias para llevar acabo la localización, trazado y replanteo: Localización del sitio de la obra en el terreno. Referenciación mediante equipos de precisión según lo indicado en los planos e instalación de elementos de referencia terreno. Revisión de los elementos de referenciación y replanteo en caso de que estos no coincidan con lo indicado en los planos terreno.

31 ANCLAJES
