PYSITEC A B C D T 1 2 T Q = 0 Technicolor Mexicana TRATAMIENTO A: SISTEMAS DE ENFRIAMIENTO CALDERA S.

Presentación del tema: "PYSITEC A B C D T 1 2 T Q = 0 Technicolor Mexicana TRATAMIENTO A: SISTEMAS DE ENFRIAMIENTO CALDERA S."— Transcripción de la presentación:

1 PYSITEC A B C D T 1 2 T Q = 0 Technicolor Mexicana TRATAMIENTO A: SISTEMAS DE ENFRIAMIENTO CALDERA S

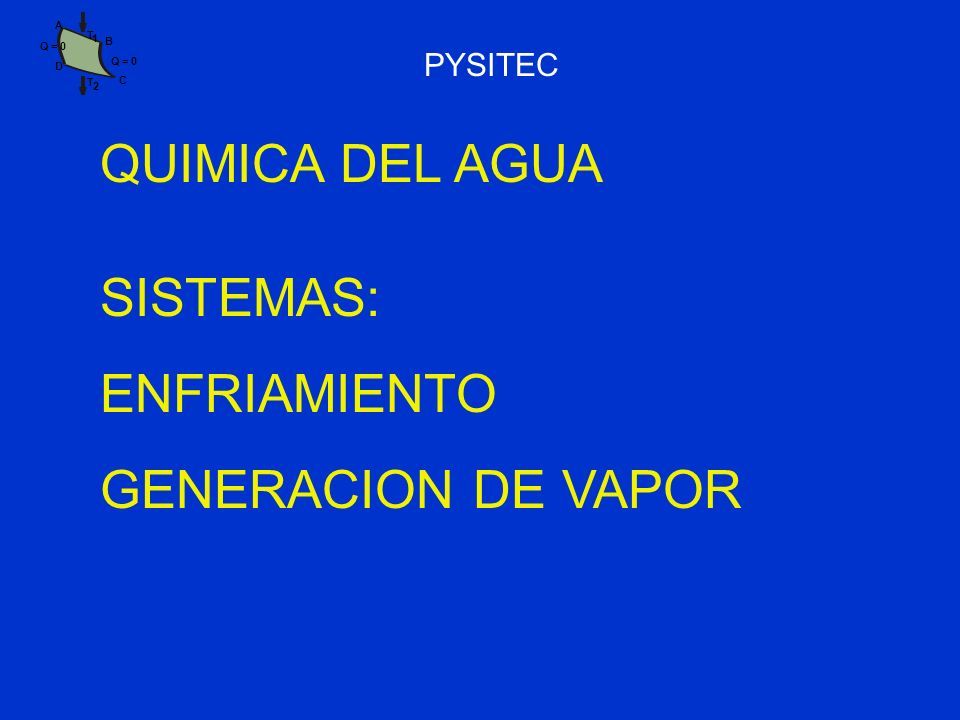

2 PYSITEC A B C D T 1 2 T Q = 0 QUIMICA DEL AGUA SISTEMAS: ENFRIAMIENTO GENERACION DE VAPOR

3 PYSITEC A B C D T 1 2 T Q = 0 EL PLANETA AZUL  LA TIERRA :

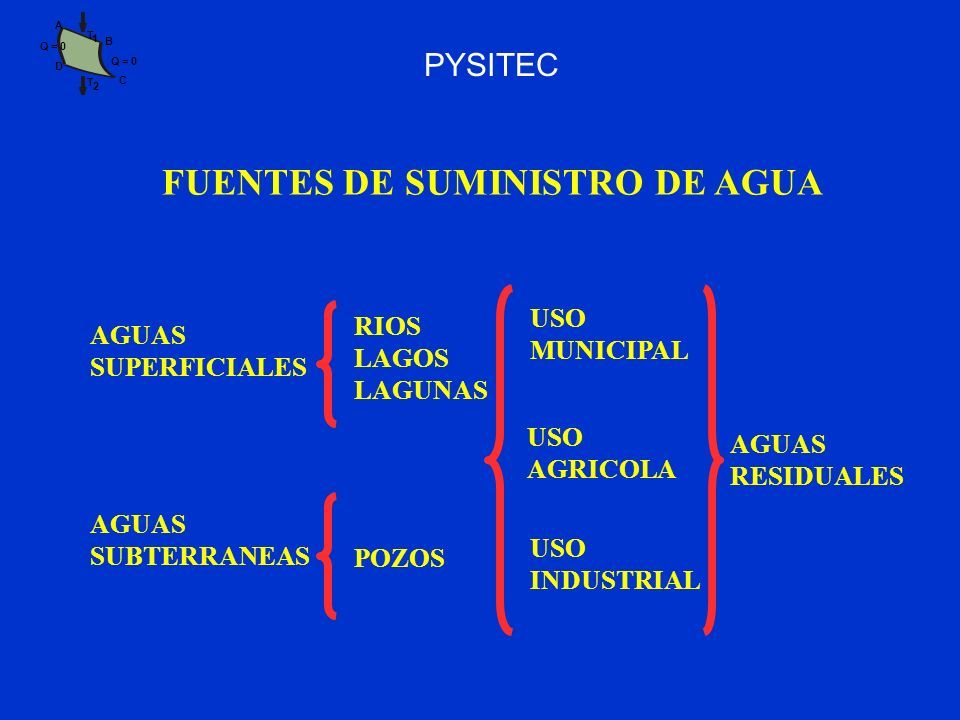

4 PYSITEC A B C D T 1 2 T Q = 0 FUENTES DE SUMINISTRO DE AGUA AGUAS SUPERFICIALES AGUAS SUBTERRANEAS RIOS LAGOS LAGUNAS POZOS USO MUNICIPAL USO INDUSTRIAL AGUAS RESIDUALES USO AGRICOLA

5 PYSITEC A B C D T 1 2 T Q = 0 EL AGUA EN EL PLANETA TIERRA UBICACIÓN VOLUMENPORCENTAJE Km 3 DEL TOTAL AGUAS SUPERFICIALES 230,2500.017 AGUAS SUBTERRANEAS 7,385,0000.625 CASQUETES POLARES Y GLACIALES 29,000,0002.150 ATMOSFERA 15,0000.001 OCEANOS 1,313,600,000 97.200 TOTALES (APROXIMADOS) 1,350,000,000 100.000

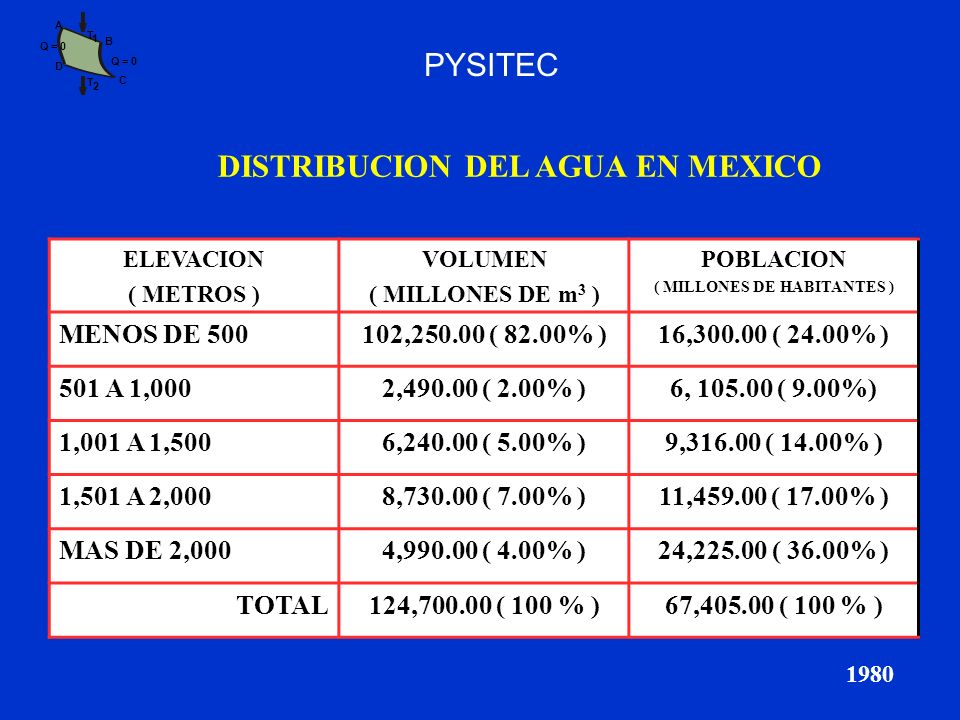

6 PYSITEC A B C D T 1 2 T Q = 0 DISTRIBUCION DEL AGUA EN MEXICO ELEVACION ( METROS ) VOLUMEN ( MILLONES DE m 3 ) POBLACION ( MILLONES DE HABITANTES ) MENOS DE 500102,250.00 ( 82.00% )16,300.00 ( 24.00% ) 501 A 1,0002,490.00 ( 2.00% )6, 105.00 ( 9.00%) 1,001 A 1,5006,240.00 ( 5.00% )9,316.00 ( 14.00% ) 1,501 A 2,0008,730.00 ( 7.00% )11,459.00 ( 17.00% ) MAS DE 2,0004,990.00 ( 4.00% )24,225.00 ( 36.00% ) TOTAL124,700.00 ( 100 % )67,405.00 ( 100 % ) 1980

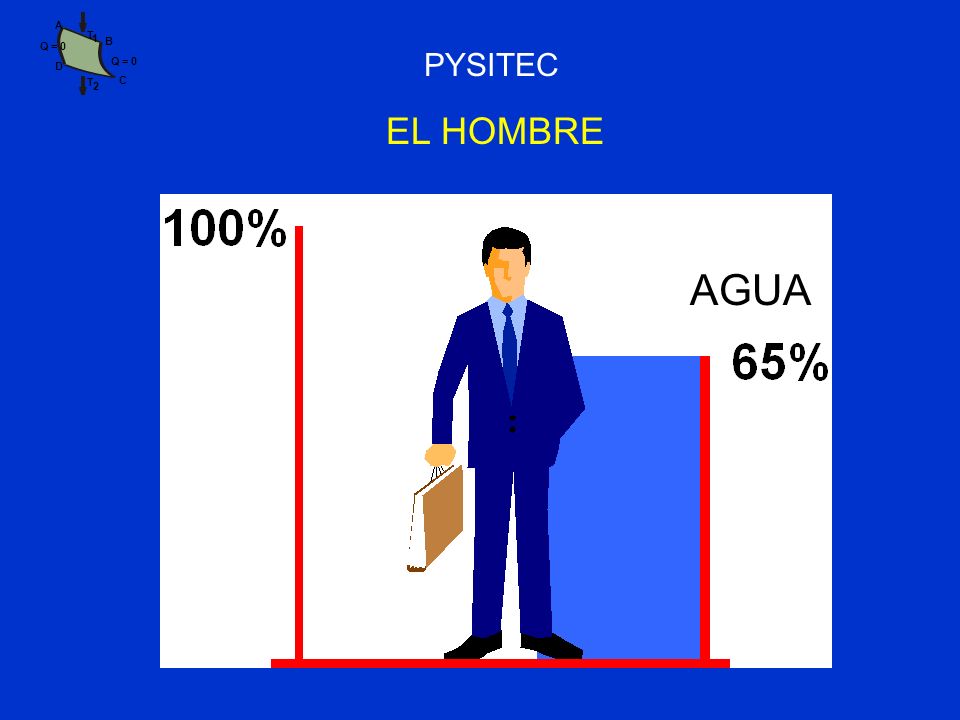

7 PYSITEC A B C D T 1 2 T Q = 0 EL HOMBRE AGUA

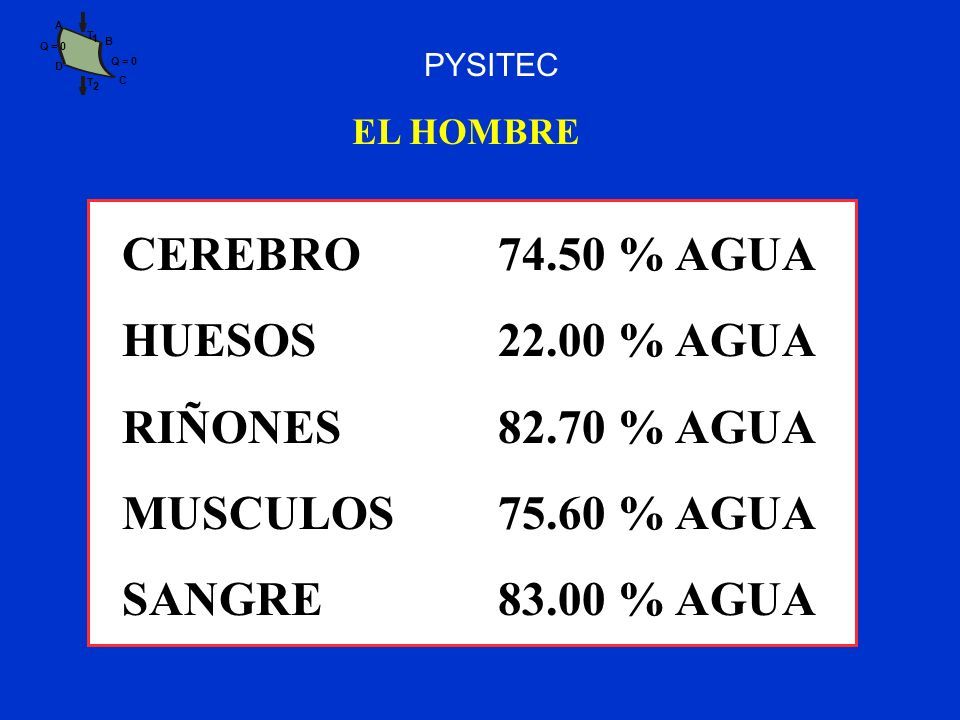

8 PYSITEC A B C D T 1 2 T Q = 0 EL HOMBRE CEREBRO74.50 % AGUA HUESOS22.00 % AGUA RIÑONES82.70 % AGUA MUSCULOS75.60 % AGUA SANGRE83.00 % AGUA

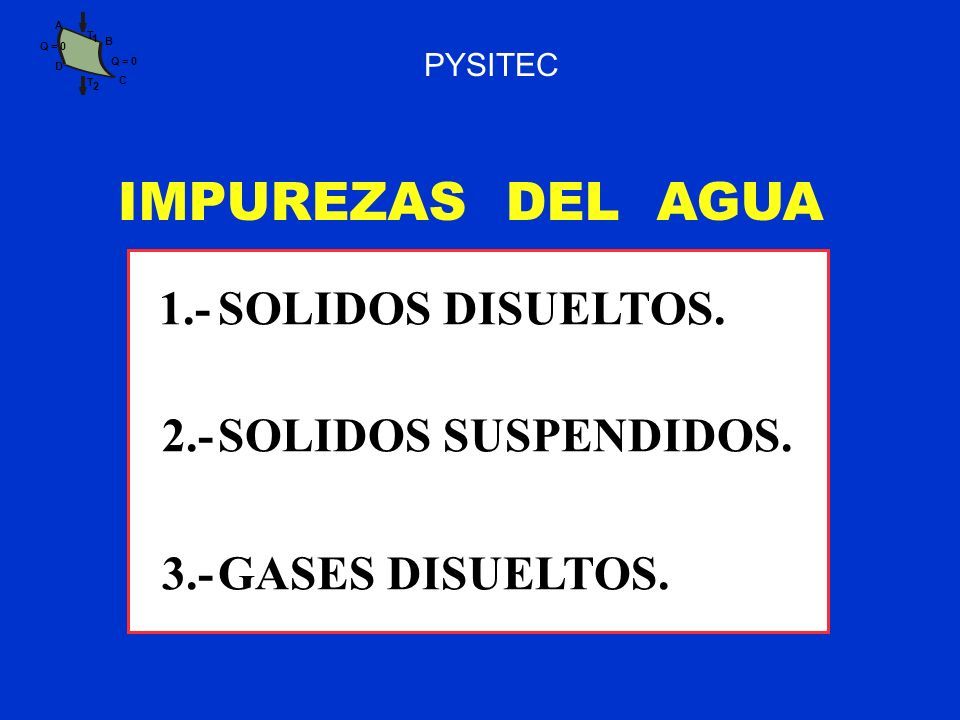

9 PYSITEC A B C D T 1 2 T Q = 0 IMPUREZAS DEL AGUA 1.-SOLIDOS DISUELTOS. 2.-SOLIDOS SUSPENDIDOS. 3.-GASES DISUELTOS.

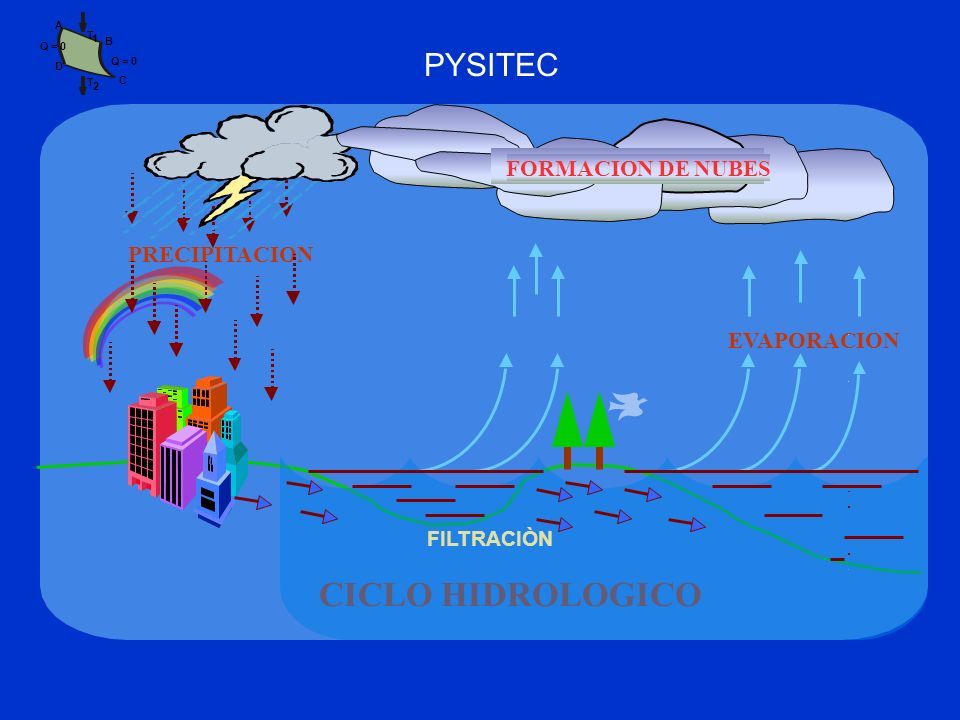

10 PYSITEC A B C D T 1 2 T Q = 0 EVAPORACION CICLO HIDROLOGICO PRECIPITACION 2 FORMACION DE NUBES FILTRACIÒN

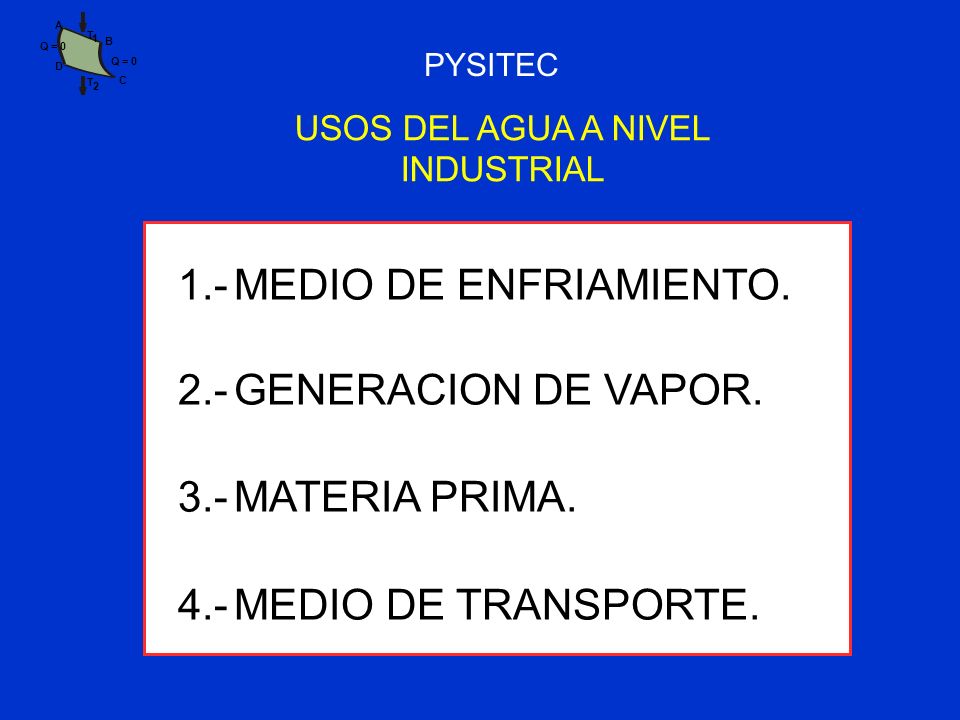

11 PYSITEC A B C D T 1 2 T Q = 0 USOS DEL AGUA A NIVEL INDUSTRIAL 1.-MEDIO DE ENFRIAMIENTO. 2.-GENERACION DE VAPOR. 3.-MATERIA PRIMA. 4.-MEDIO DE TRANSPORTE.

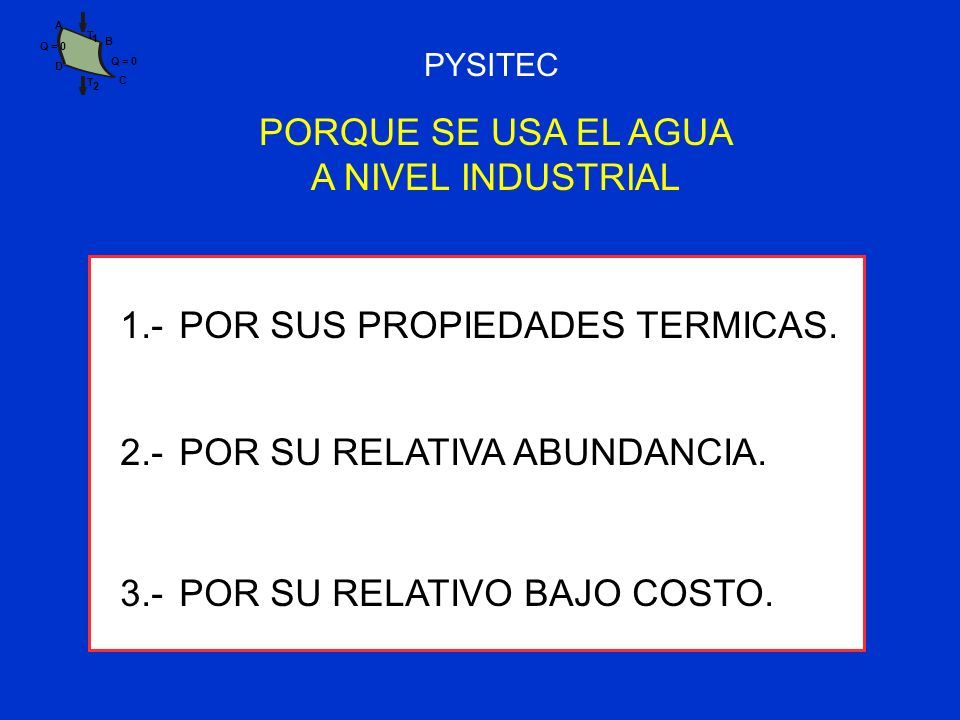

12 PYSITEC A B C D T 1 2 T Q = 0 PORQUE SE USA EL AGUA A NIVEL INDUSTRIAL 1.-POR SUS PROPIEDADES TERMICAS. 2.-POR SU RELATIVA ABUNDANCIA. 3.-POR SU RELATIVO BAJO COSTO.

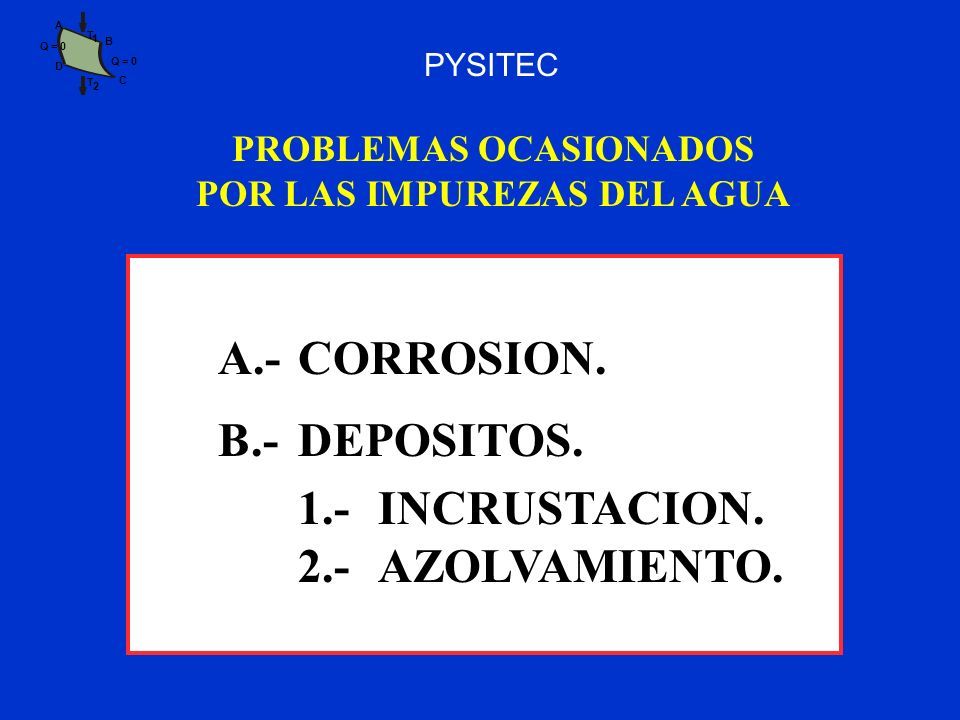

13 PYSITEC A B C D T 1 2 T Q = 0 PROBLEMAS OCASIONADOS POR LAS IMPUREZAS DEL AGUA A.-CORROSION. B.-DEPOSITOS. 1.-INCRUSTACION. 2.-AZOLVAMIENTO.

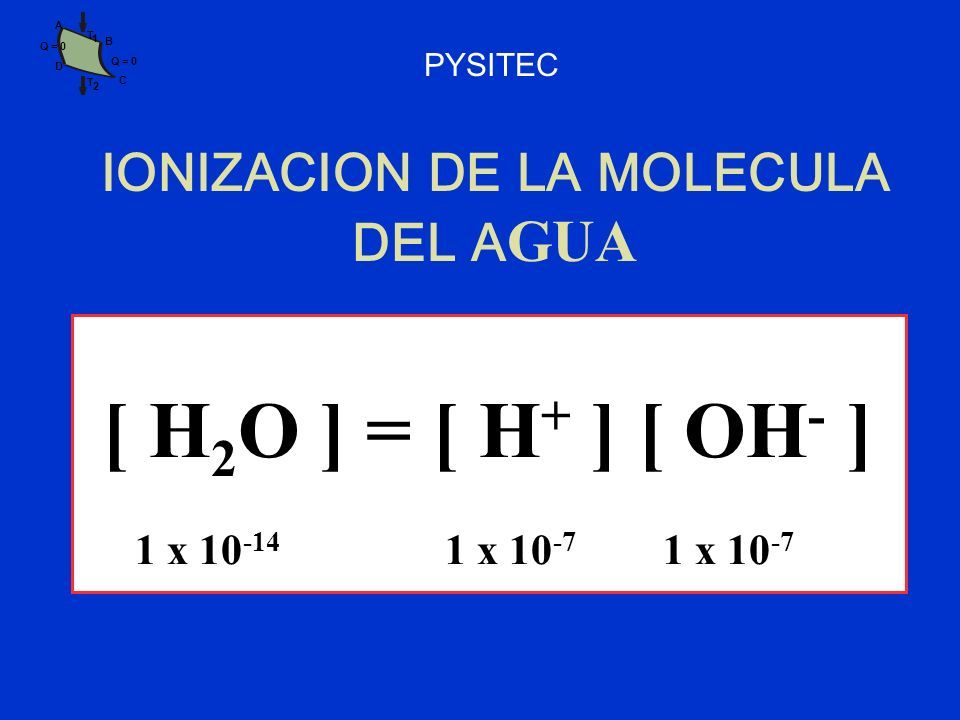

14 PYSITEC A B C D T 1 2 T Q = 0 IONIZACION DE LA MOLECULA DEL A GUA [ H 2 O ] = [ H + ] [ OH - ] 1 x 10 -14 1 x 10 -7 1 x 10 -7

15 PYSITEC A B C D T 1 2 T Q = 0 ACIDO FUERTE10 0 0 10 -1 1 10 -2 2 10 -3 3 10 -4 4 10 -5 5 10 -6 6 NEUTRO10 -7 7 10 -8 8 10 -9 9 10 -10 10 10 -11 11 10 -12 12 10 -13 13 BASE FUERTE10 -14 14 [ H + ]pH

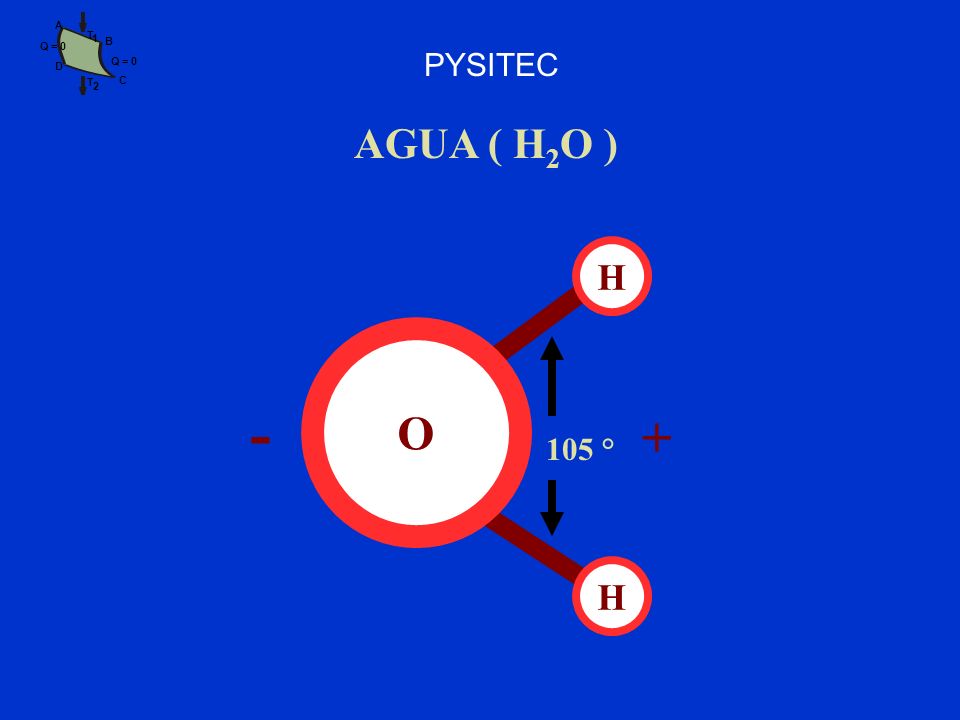

16 PYSITEC A B C D T 1 2 T Q = 0 AGUA ( H 2 O ) O H H 105 ° + -

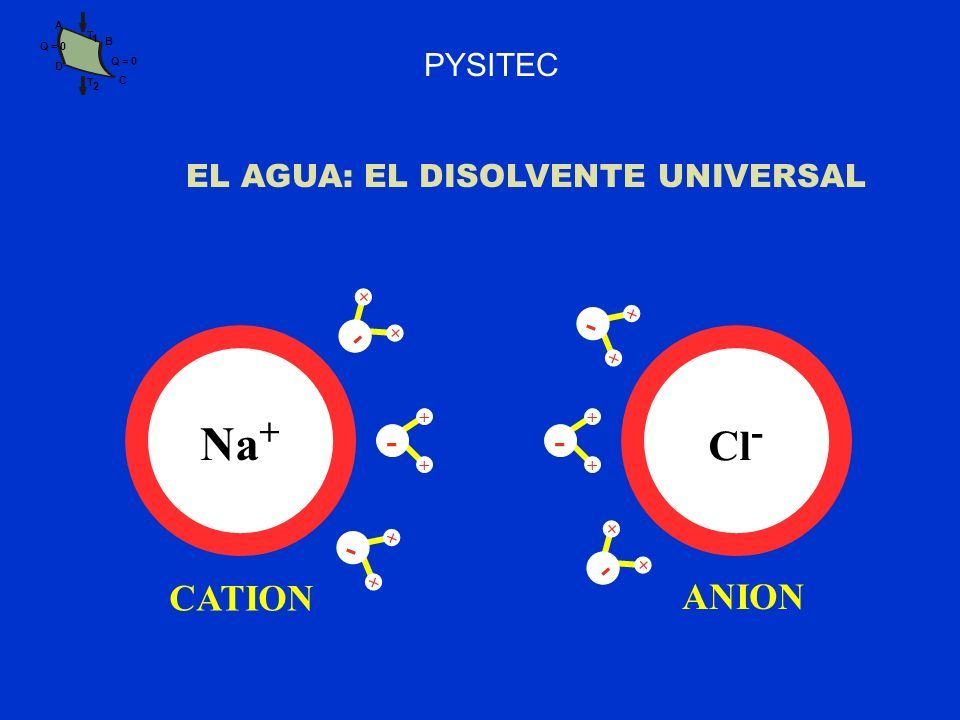

17 PYSITEC A B C D T 1 2 T Q = 0 EL AGUA: EL DISOLVENTE UNIVERSAL Na + - + + Cl - - + + - + + - + + - + + - + + CATION ANION

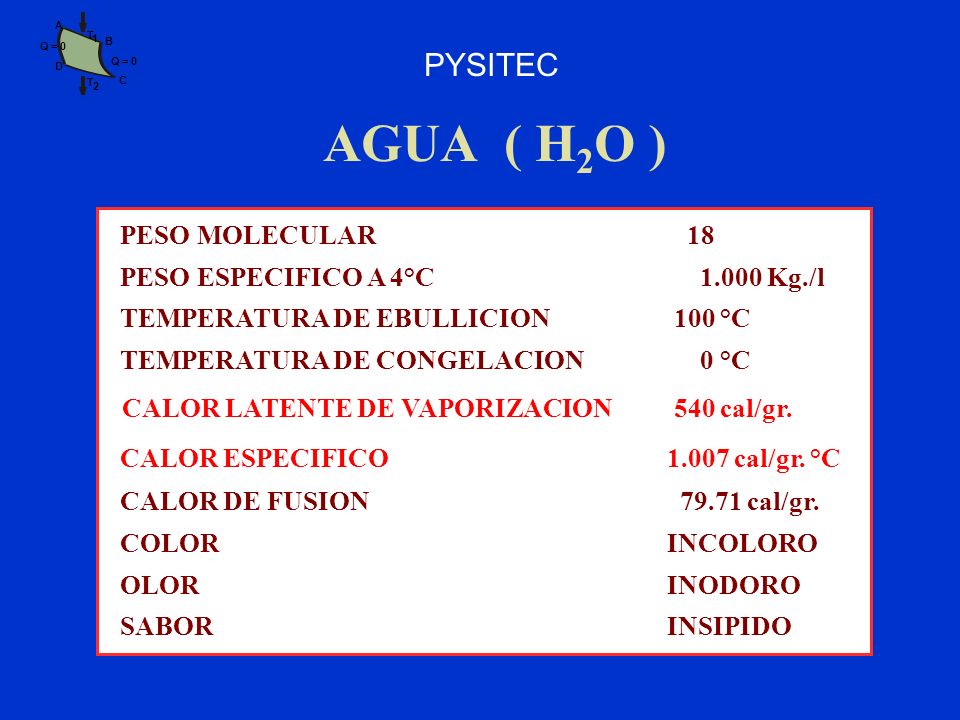

18 PYSITEC A B C D T 1 2 T Q = 0 AGUA ( H 2 O ) PESO MOLECULAR 18 PESO ESPECIFICO A 4°C 1.000 Kg./l TEMPERATURA DE EBULLICION 100 °C TEMPERATURA DE CONGELACION 0 °C CALOR LATENTE DE VAPORIZACION 540 cal/gr. CALOR ESPECIFICO1.007 cal/gr. °C CALOR DE FUSION 79.71 cal/gr. COLORINCOLORO OLORINODORO SABORINSIPIDO

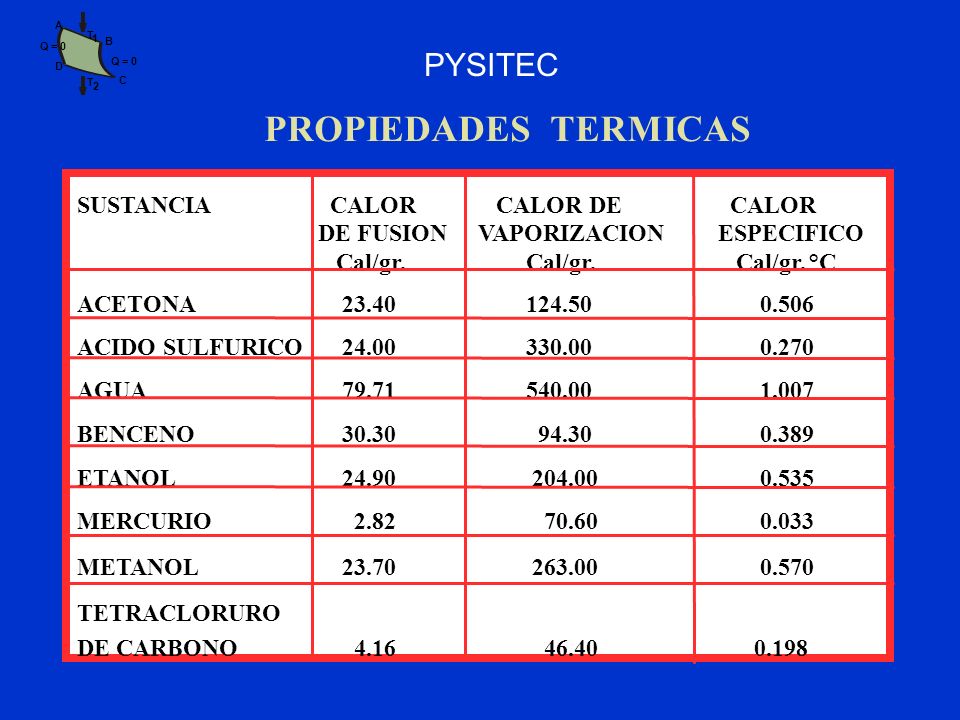

19 PYSITEC A B C D T 1 2 T Q = 0

20 PYSITEC A B C D T 1 2 T Q = 0 1.- SÓLIDOS DISUELTOS CATIONES ANIONES CALCIOBICARBONATOS MAGNESIOCARBONATOS SODIOHIDROXIDOS POTASIOCLORUROS FIERROSULFATOS MANGANESONITRATOS FOSFATOS SILICE FLUORUROS MATERIA ORGANICA

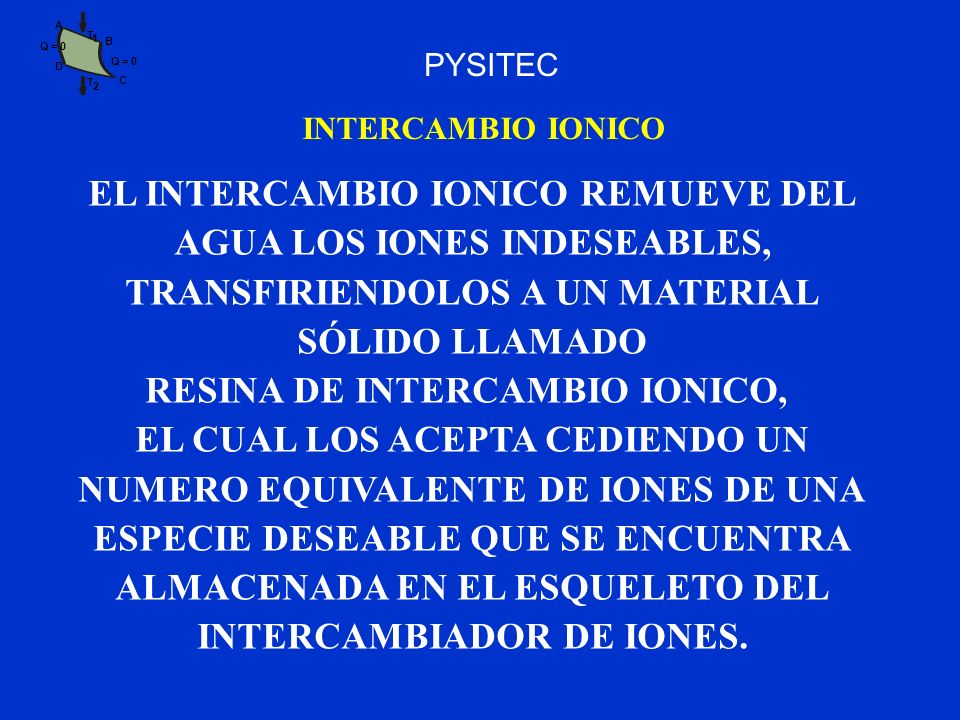

21 PYSITEC A B C D T 1 2 T Q = 0 INTERCAMBIO IONICO EL INTERCAMBIO IONICO REMUEVE DEL AGUA LOS IONES INDESEABLES, TRANSFIRIENDOLOS A UN MATERIAL SÓLIDO LLAMADO RESINA DE INTERCAMBIO IONICO, EL CUAL LOS ACEPTA CEDIENDO UN NUMERO EQUIVALENTE DE IONES DE UNA ESPECIE DESEABLE QUE SE ENCUENTRA ALMACENADA EN EL ESQUELETO DEL INTERCAMBIADOR DE IONES.

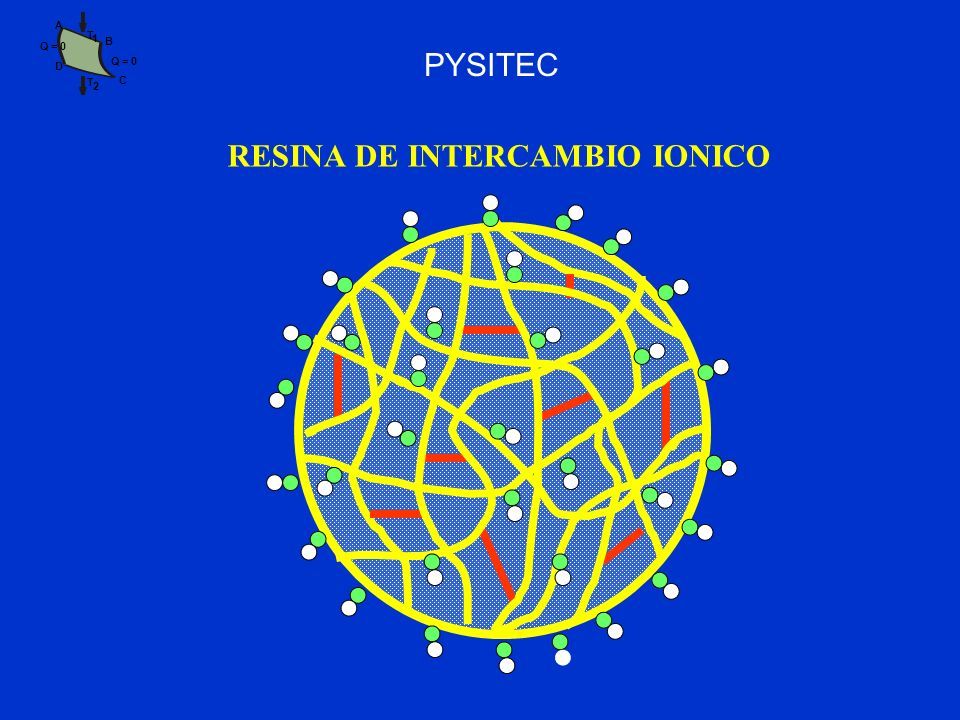

22 PYSITEC A B C D T 1 2 T Q = 0 RESINA DE INTERCAMBIO IONICO

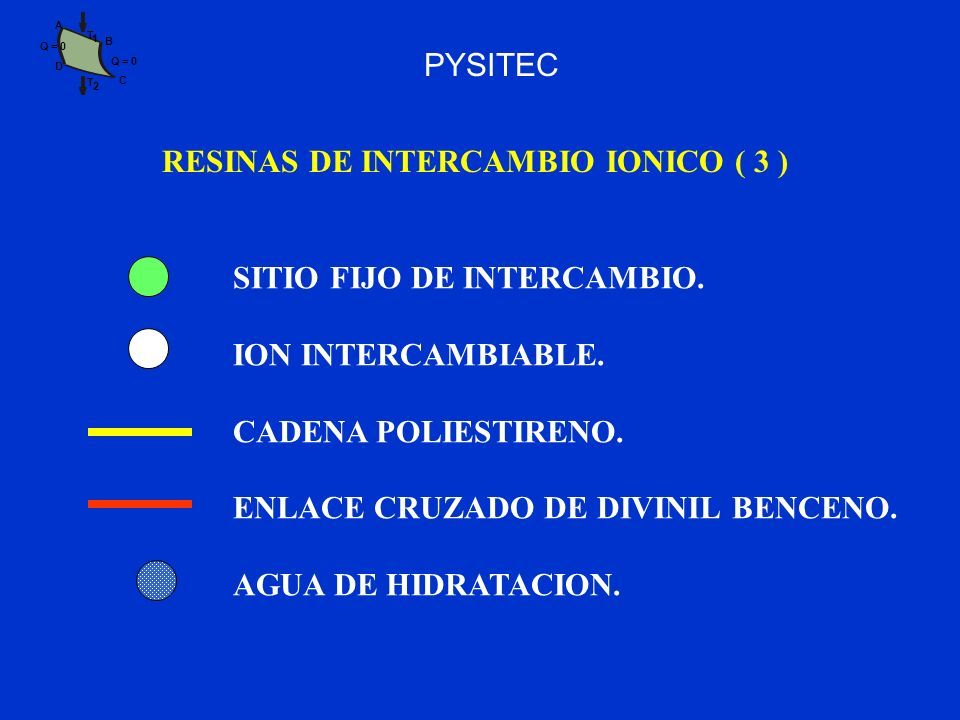

23 PYSITEC A B C D T 1 2 T Q = 0 RESINAS DE INTERCAMBIO IONICO ( 3 ) SITIO FIJO DE INTERCAMBIO. ION INTERCAMBIABLE. CADENA POLIESTIRENO. ENLACE CRUZADO DE DIVINIL BENCENO. AGUA DE HIDRATACION.

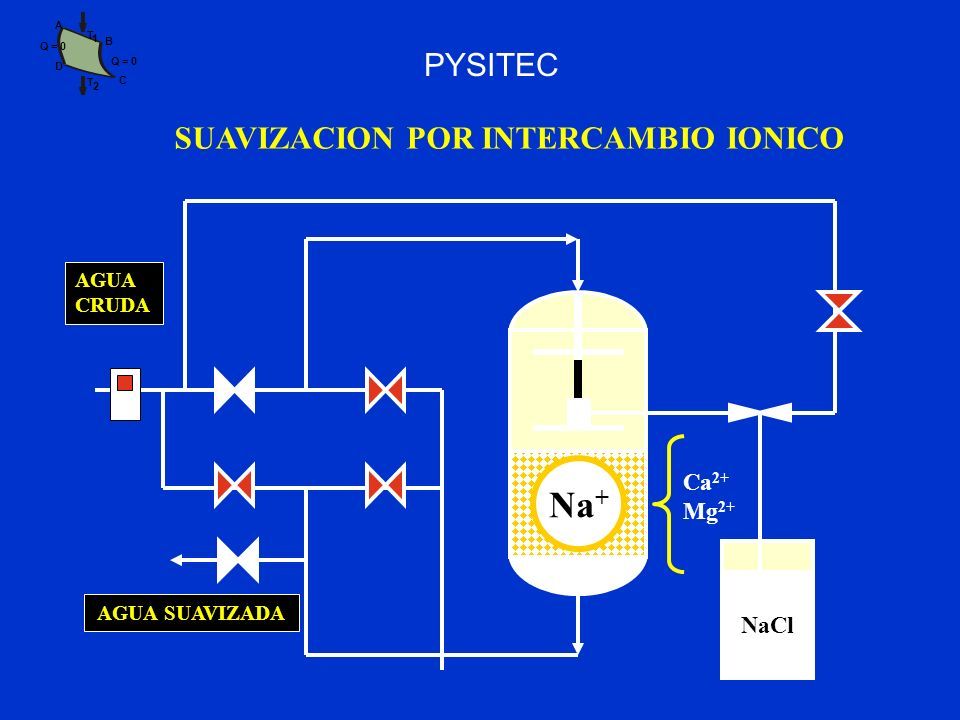

24 PYSITEC A B C D T 1 2 T Q = 0 SUAVIZACION POR INTERCAMBIO IONICO NaCl AGUA SUAVIZADA AGUA CRUDA Na + Ca 2+ Mg 2+

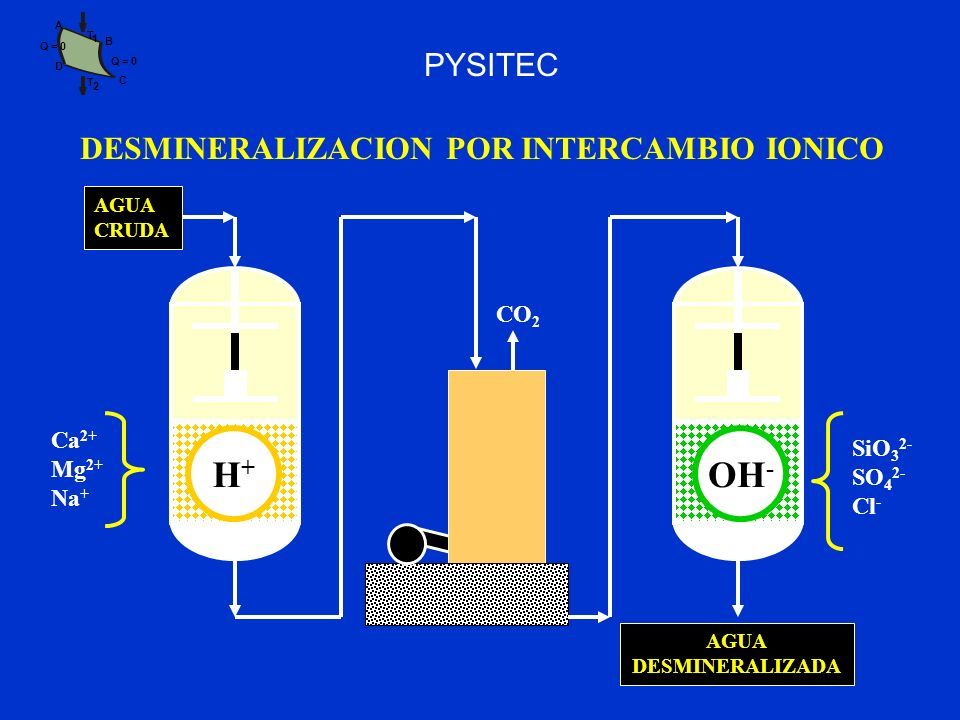

25 PYSITEC A B C D T 1 2 T Q = 0 DESMINERALIZACION POR INTERCAMBIO IONICO AGUA CRUDA AGUA DESMINERALIZADA H+H+ OH - Ca 2+ Mg 2+ Na + SiO 3 2- SO 4 2- Cl - CO 2

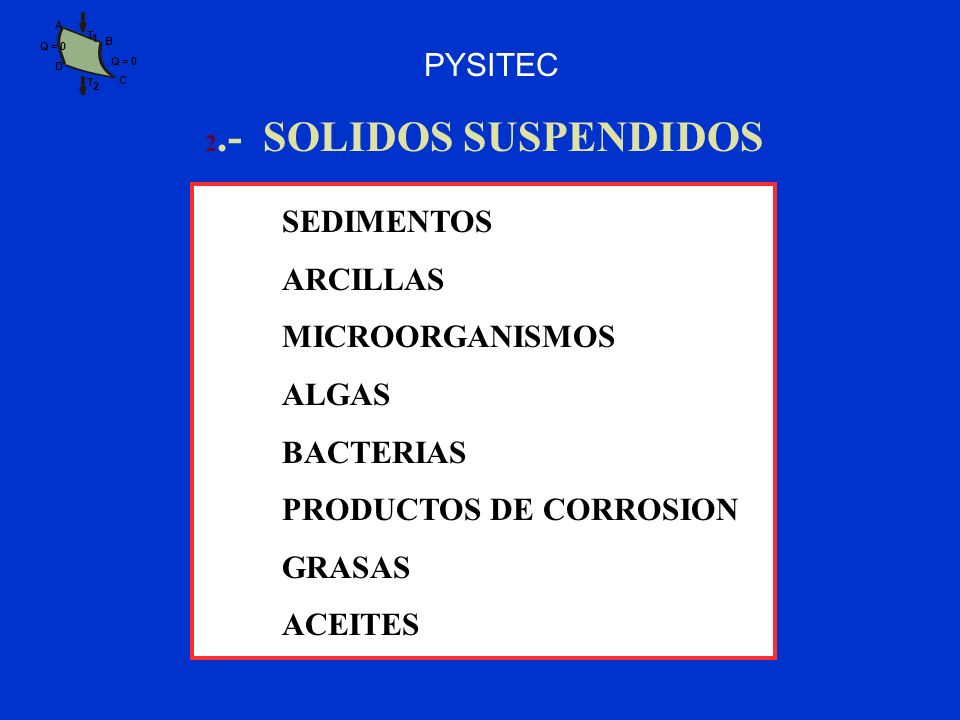

26 PYSITEC A B C D T 1 2 T Q = 0 2.- SOLIDOS SUSPENDIDOS SEDIMENTOS ARCILLAS MICROORGANISMOS ALGAS BACTERIAS PRODUCTOS DE CORROSION GRASAS ACEITES

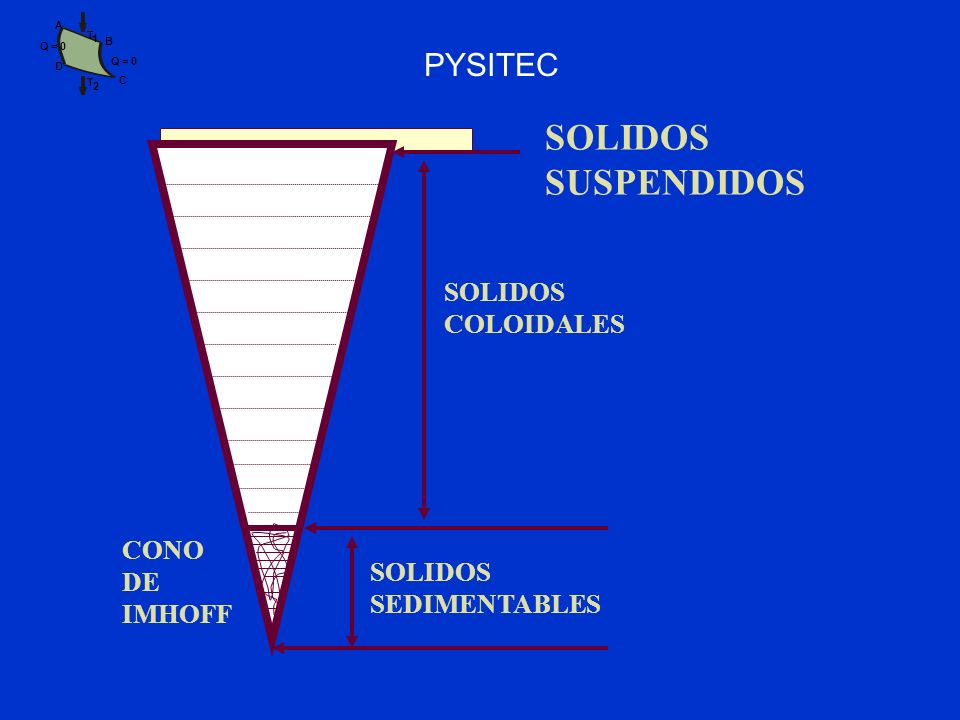

27 PYSITEC A B C D T 1 2 T Q = 0 SOLIDOS COLOIDALES SOLIDOS SEDIMENTABLES SOLIDOS SUSPENDIDOS CONO DE IMHOFF

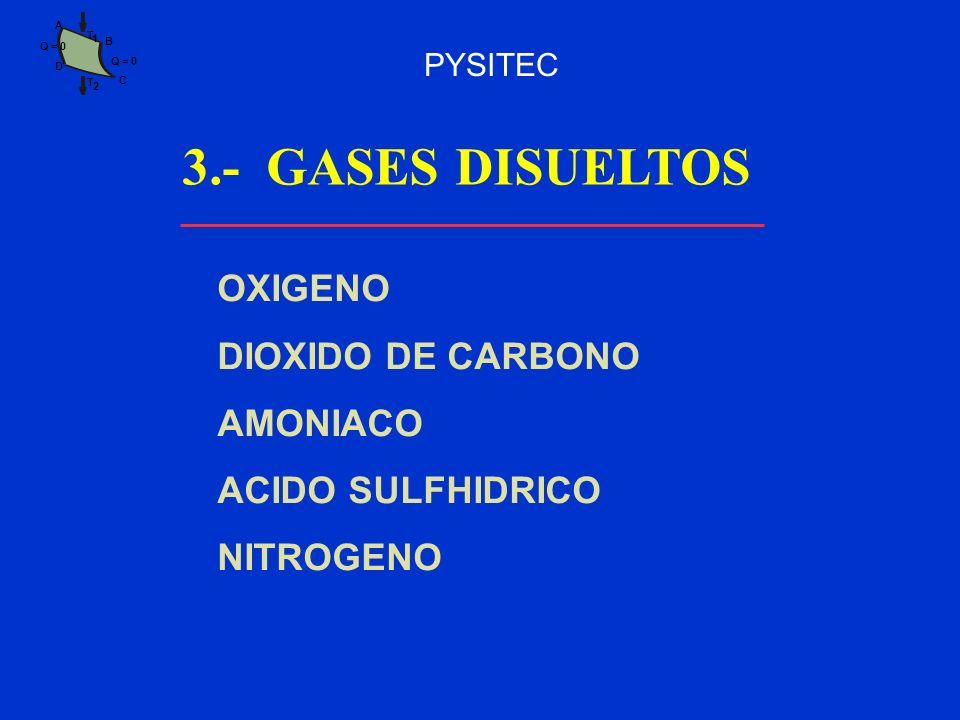

28 PYSITEC A B C D T 1 2 T Q = 0 3.- GASES DISUELTOS OXIGENO DIOXIDO DE CARBONO AMONIACO ACIDO SULFHIDRICO NITROGENO

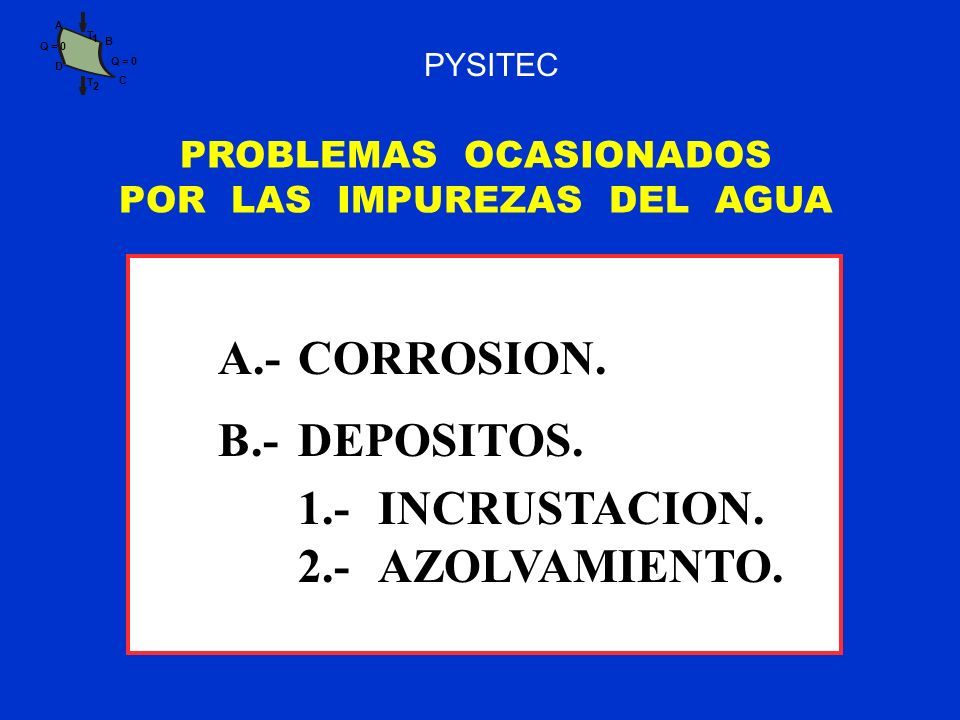

29 PYSITEC A B C D T 1 2 T Q = 0 PROBLEMAS OCASIONADOS POR LAS IMPUREZAS DEL AGUA A.-CORROSION. B.-DEPOSITOS. 1.-INCRUSTACION. 2.-AZOLVAMIENTO.

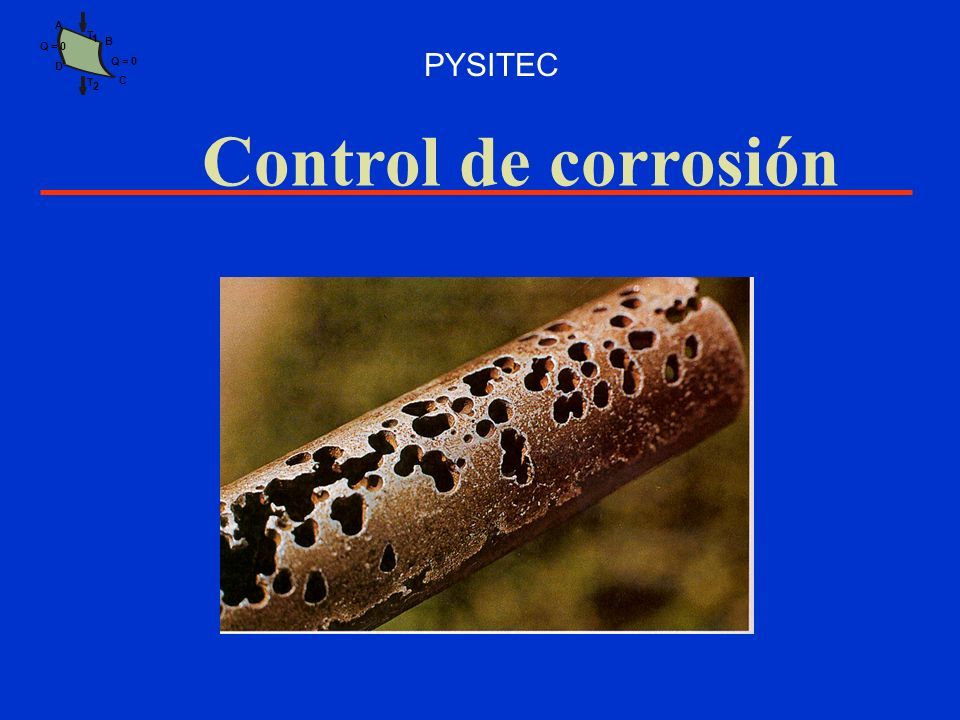

30 PYSITEC A B C D T 1 2 T Q = 0 Control de corrosión

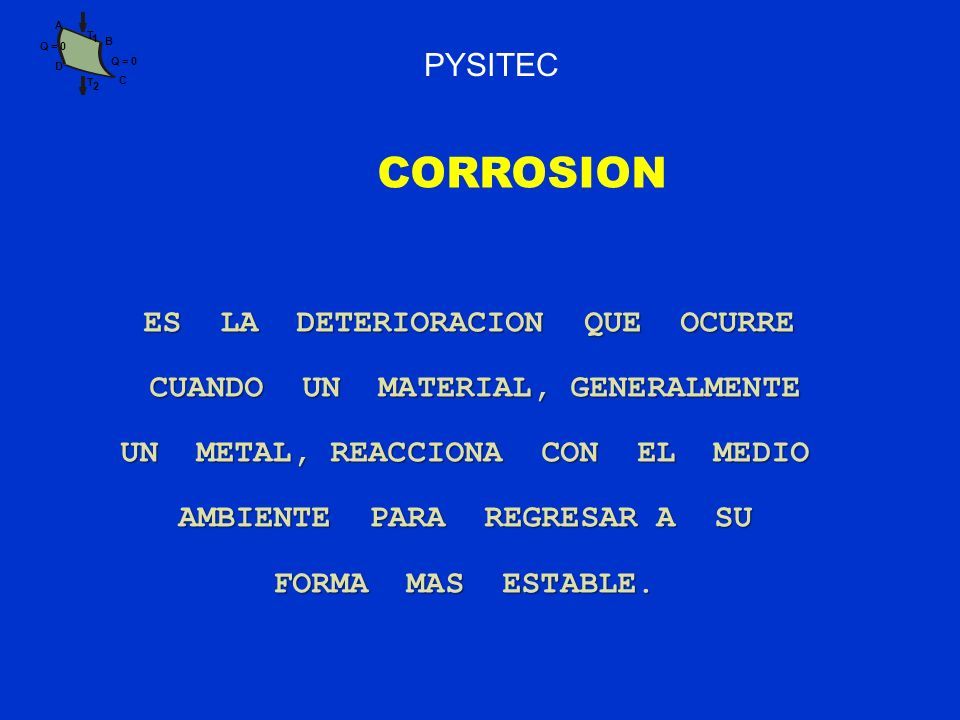

31 PYSITEC A B C D T 1 2 T Q = 0 CORROSION ES LA DETERIORACION QUE OCURRE CUANDO UN MATERIAL, GENERALMENTE CUANDO UN MATERIAL, GENERALMENTE UN METAL, REACCIONA CON EL MEDIO AMBIENTE PARA REGRESAR A SU FORMA MAS ESTABLE.

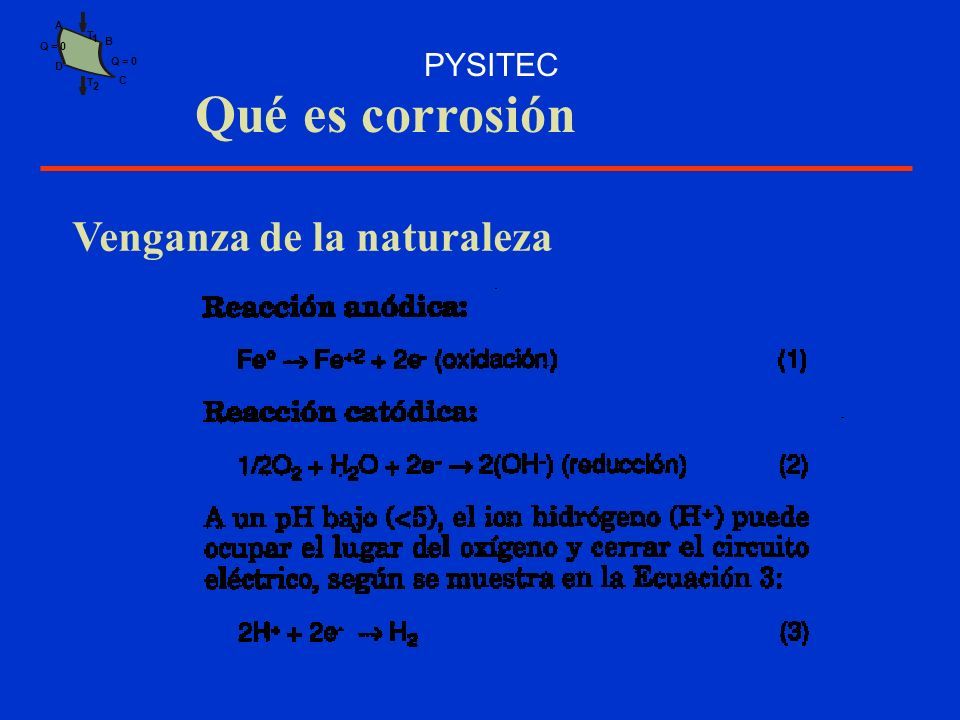

32 PYSITEC A B C D T 1 2 T Q = 0 Qué es corrosión Venganza de la naturaleza

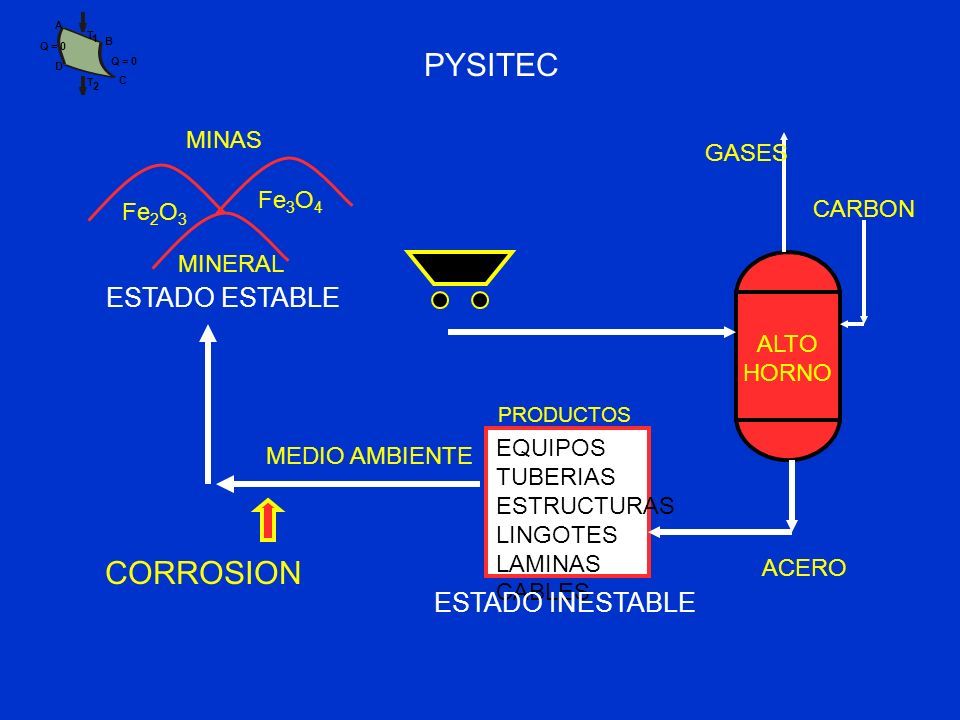

33 PYSITEC A B C D T 1 2 T Q = 0 MINAS ESTADO ESTABLE Fe 2 O 3 Fe 3 O 4 MINERAL ALTO HORNO GASES CARBON EQUIPOS TUBERIAS ESTRUCTURAS LINGOTES LAMINAS CABLES ACERO PRODUCTOS ESTADO INESTABLE CORROSION MEDIO AMBIENTE

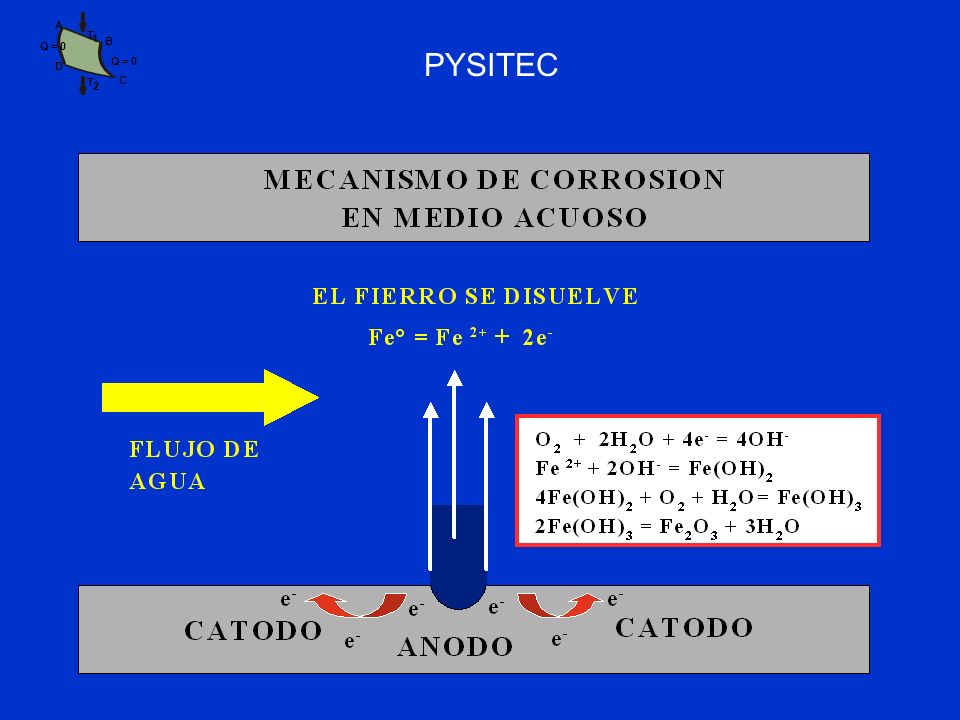

34 PYSITEC A B C D T 1 2 T Q = 0

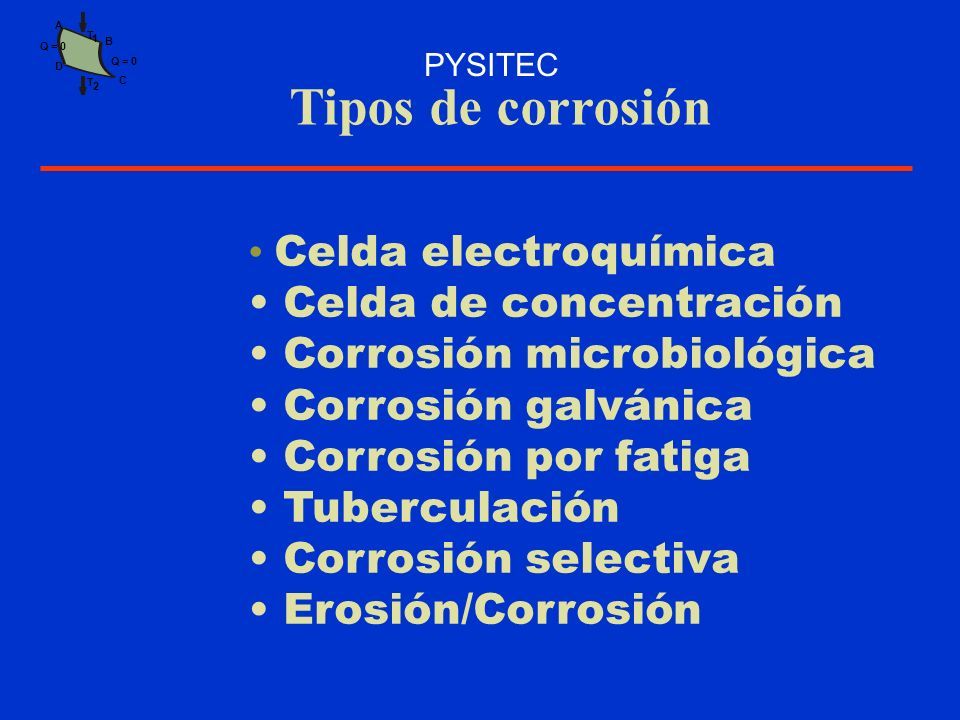

35 PYSITEC A B C D T 1 2 T Q = 0 Tipos de corrosión Celda electroquímica Celda de concentración Corrosión microbiológica Corrosión galvánica Corrosión por fatiga Tuberculación Corrosión selectiva Erosión/Corrosión

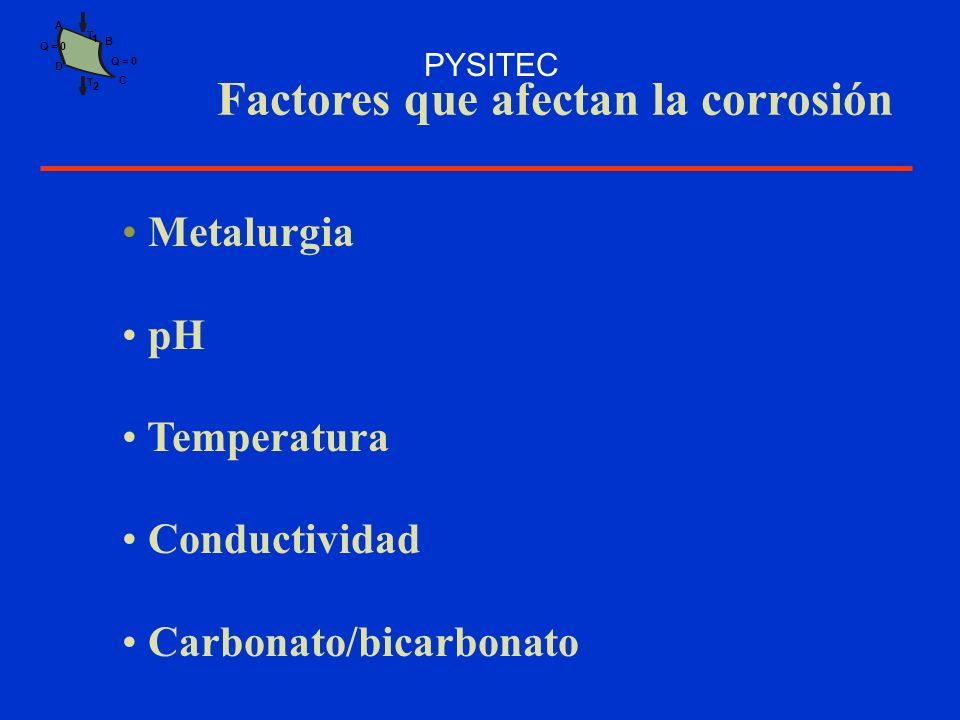

36 PYSITEC A B C D T 1 2 T Q = 0 Factores que afectan la corrosión Metalurgia pH Temperatura Conductividad Carbonato/bicarbonato

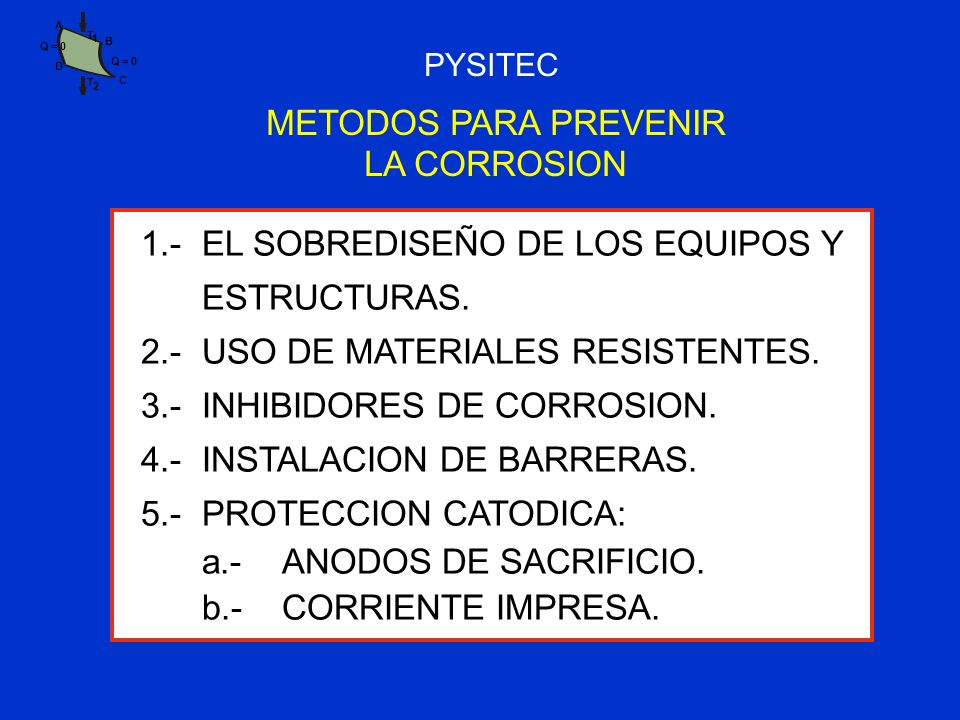

37 PYSITEC A B C D T 1 2 T Q = 0 METODOS PARA PREVENIR LA CORROSION 1.-EL SOBREDISEÑO DE LOS EQUIPOS Y ESTRUCTURAS. 2.-USO DE MATERIALES RESISTENTES. 3.-INHIBIDORES DE CORROSION. 4.-INSTALACION DE BARRERAS. 5.-PROTECCION CATODICA: a.-ANODOS DE SACRIFICIO. b.-CORRIENTE IMPRESA.

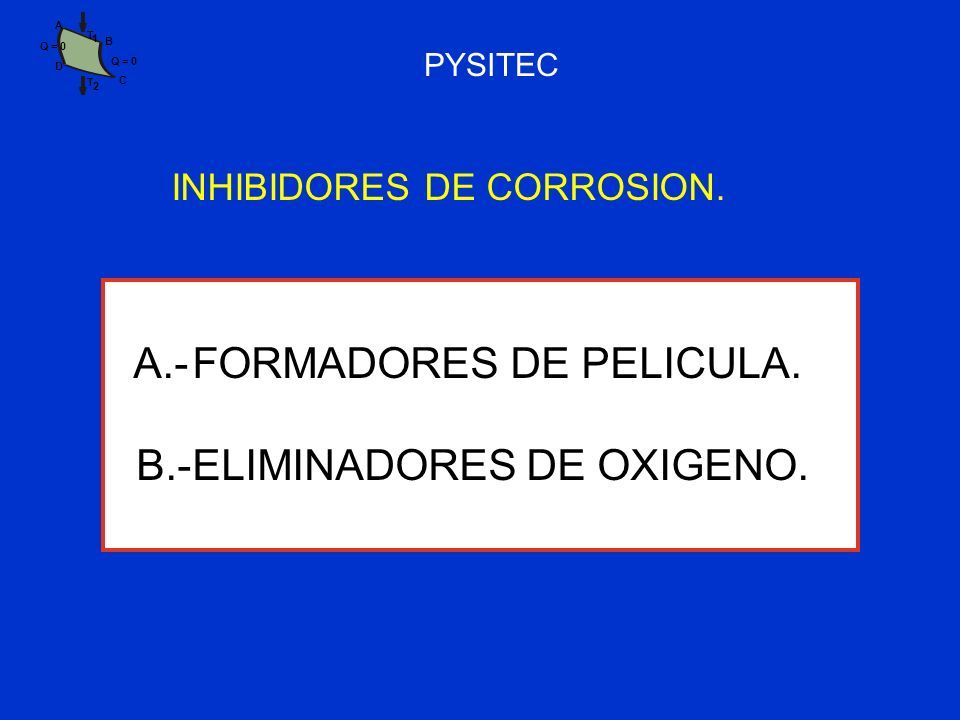

38 PYSITEC A B C D T 1 2 T Q = 0 INHIBIDORES DE CORROSION. A.-FORMADORES DE PELICULA. B.-ELIMINADORES DE OXIGENO.

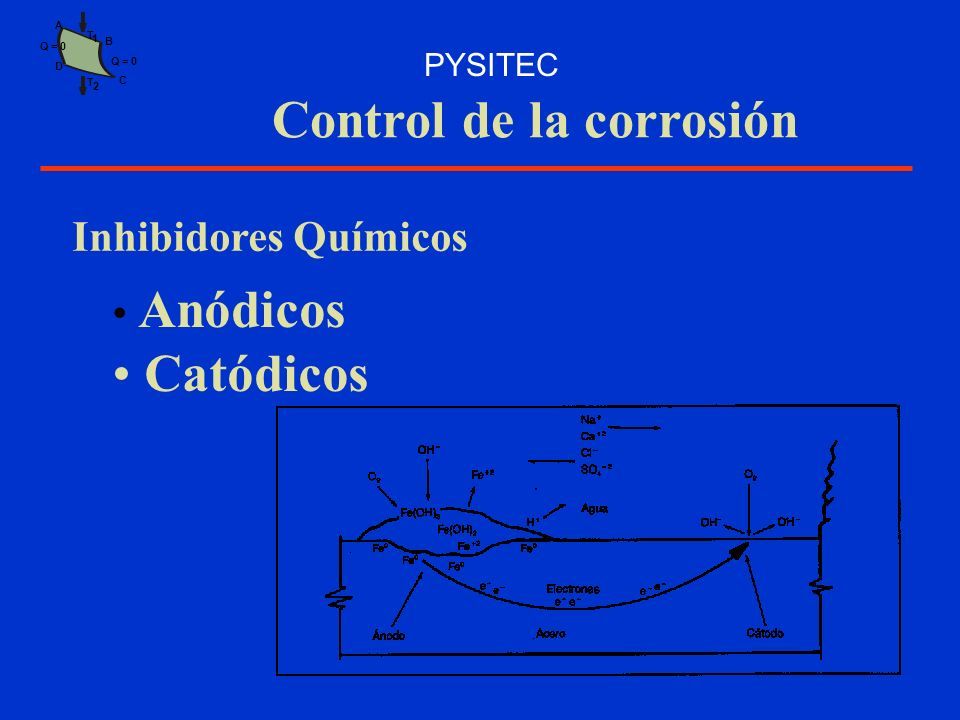

39 PYSITEC A B C D T 1 2 T Q = 0 Control de la corrosión Inhibidores Químicos Anódicos Catódicos

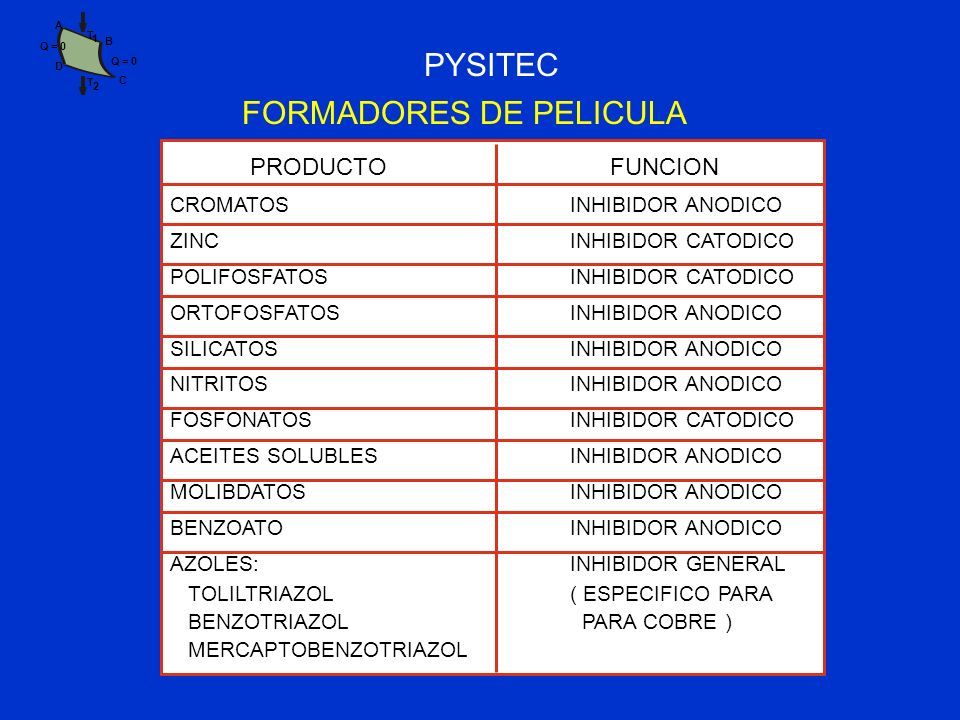

40 PYSITEC A B C D T 1 2 T Q = 0 FORMADORES DE PELICULA PRODUCTO FUNCION CROMATOSINHIBIDOR ANODICO ZINCINHIBIDOR CATODICO POLIFOSFATOSINHIBIDOR CATODICO ORTOFOSFATOSINHIBIDOR ANODICO SILICATOSINHIBIDOR ANODICO NITRITOSINHIBIDOR ANODICO FOSFONATOSINHIBIDOR CATODICO ACEITES SOLUBLESINHIBIDOR ANODICO MOLIBDATOSINHIBIDOR ANODICO BENZOATOINHIBIDOR ANODICO AZOLES:INHIBIDOR GENERAL TOLILTRIAZOL( ESPECIFICO PARA BENZOTRIAZOL PARA COBRE ) MERCAPTOBENZOTRIAZOL

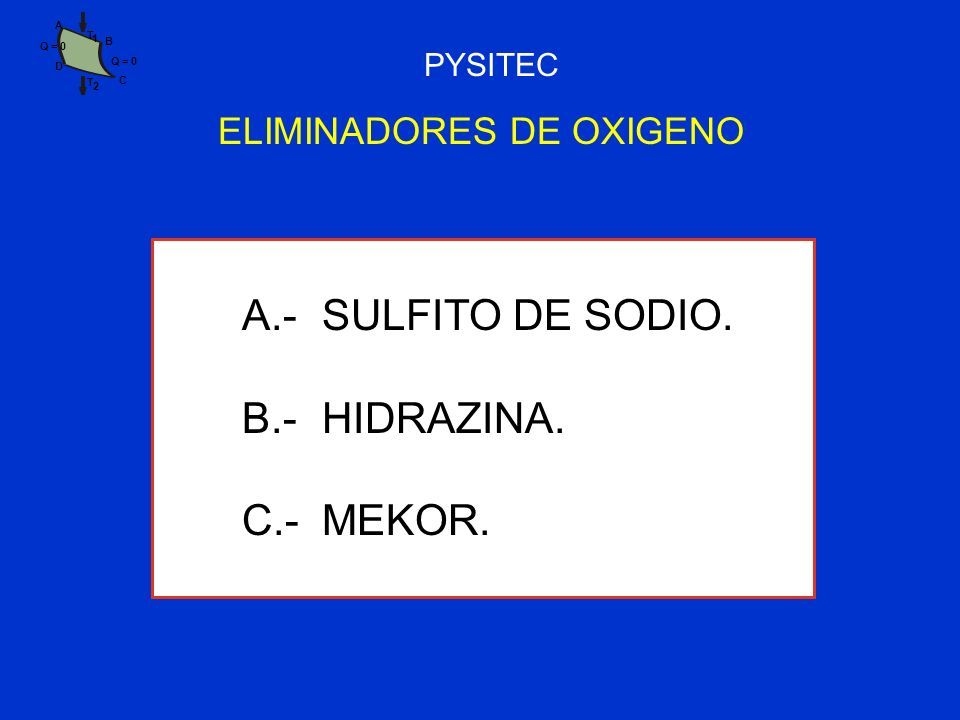

41 PYSITEC A B C D T 1 2 T Q = 0 ELIMINADORES DE OXIGENO A.-SULFITO DE SODIO. B.-HIDRAZINA. C.-MEKOR.

42 PYSITEC A B C D T 1 2 T Q = 0

43 PYSITEC A B C D T 1 2 T Q = 0

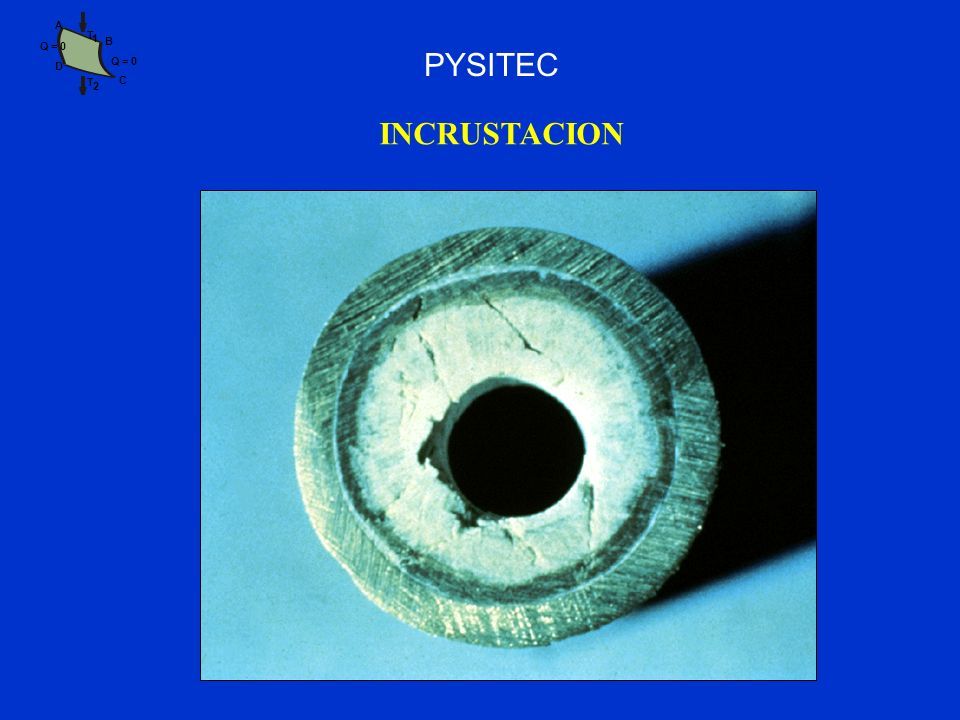

44 PYSITEC A B C D T 1 2 T Q = 0 INCRUSTACION

45 PYSITEC A B C D T 1 2 T Q = 0

46 PYSITEC A B C D T 1 2 T Q = 0

47 PYSITEC A B C D T 1 2 T Q = 0

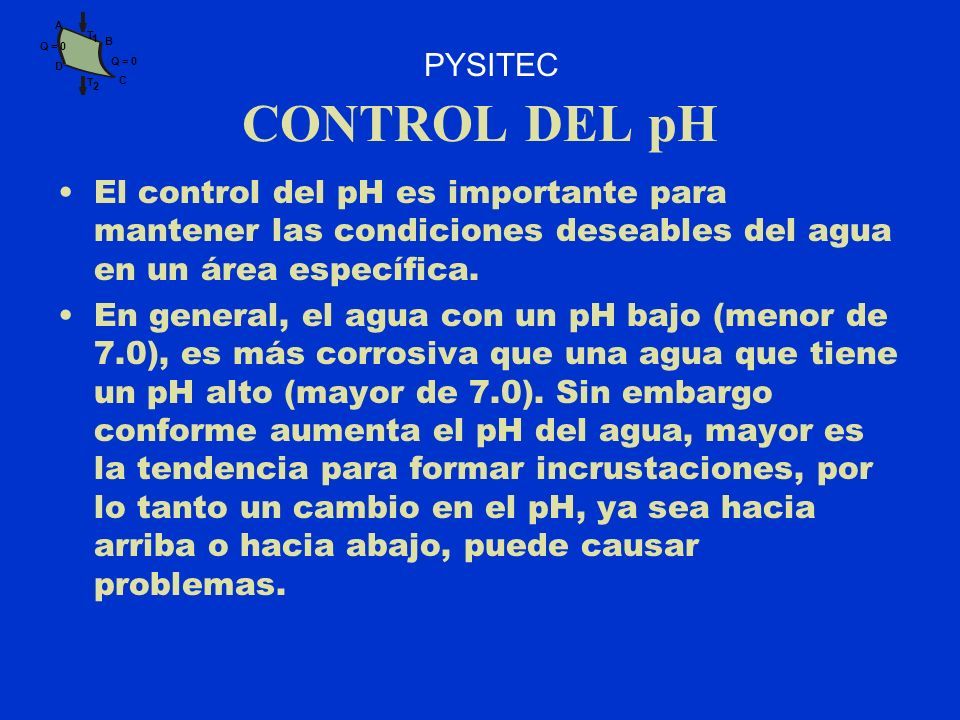

48 PYSITEC A B C D T 1 2 T Q = 0 CONTROL DEL pH El control del pH es importante para mantener las condiciones deseables del agua en un área específica. En general, el agua con un pH bajo (menor de 7.0), es más corrosiva que una agua que tiene un pH alto (mayor de 7.0). Sin embargo conforme aumenta el pH del agua, mayor es la tendencia para formar incrustaciones, por lo tanto un cambio en el pH, ya sea hacia arriba o hacia abajo, puede causar problemas.

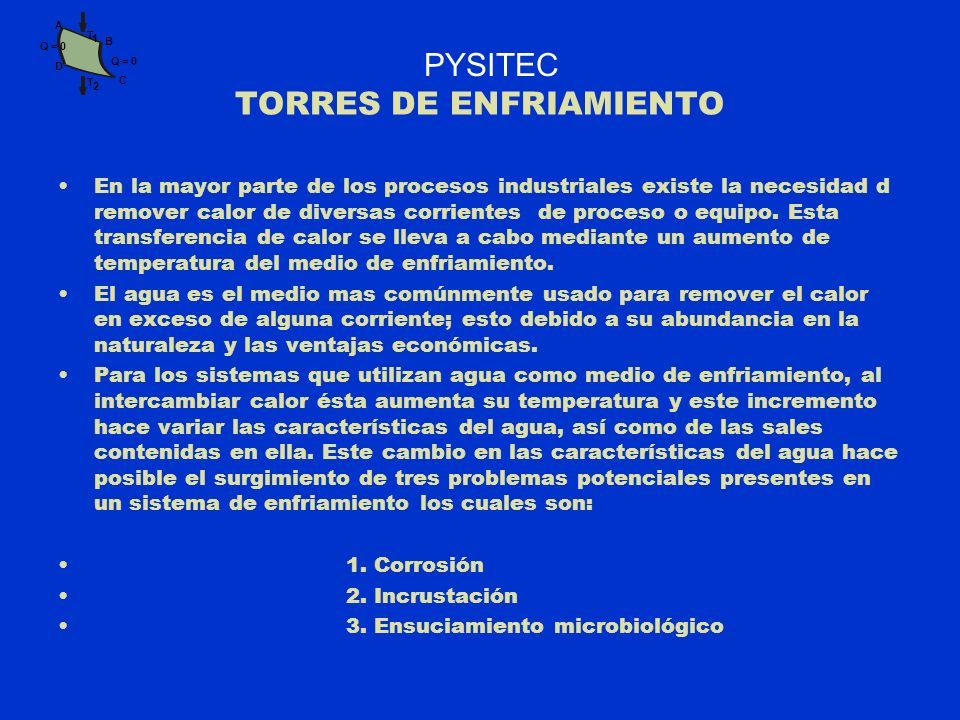

49 PYSITEC A B C D T 1 2 T Q = 0 TORRES DE ENFRIAMIENTO En la mayor parte de los procesos industriales existe la necesidad d remover calor de diversas corrientes de proceso o equipo. Esta transferencia de calor se lleva a cabo mediante un aumento de temperatura del medio de enfriamiento. El agua es el medio mas comúnmente usado para remover el calor en exceso de alguna corriente; esto debido a su abundancia en la naturaleza y las ventajas económicas. Para los sistemas que utilizan agua como medio de enfriamiento, al intercambiar calor ésta aumenta su temperatura y este incremento hace variar las características del agua, así como de las sales contenidas en ella. Este cambio en las características del agua hace posible el surgimiento de tres problemas potenciales presentes en un sistema de enfriamiento los cuales son: 1. Corrosión 2. Incrustación 3. Ensuciamiento microbiológico

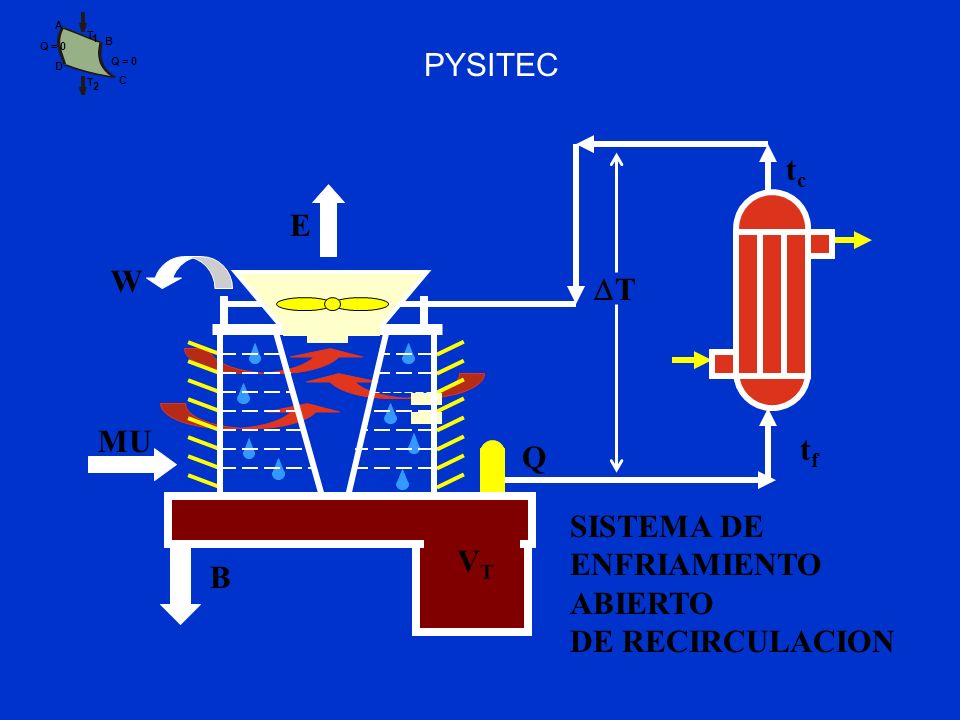

50 PYSITEC A B C D T 1 2 T Q = 0 VTVT Q E B MU W tftf tctc TT SISTEMA DE ENFRIAMIENTO ABIERTO DE RECIRCULACION

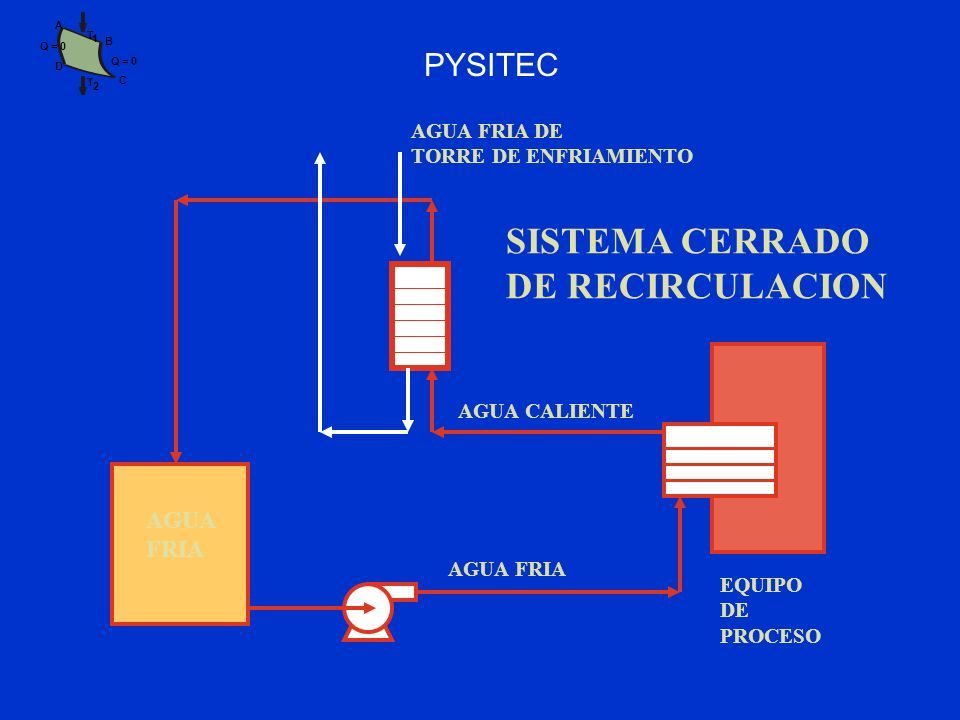

51 PYSITEC A B C D T 1 2 T Q = 0 SISTEMA CERRADO DE RECIRCULACION AGUA FRIA EQUIPO DE PROCESO AGUA FRIA AGUA CALIENTE AGUA FRIA DE TORRE DE ENFRIAMIENTO

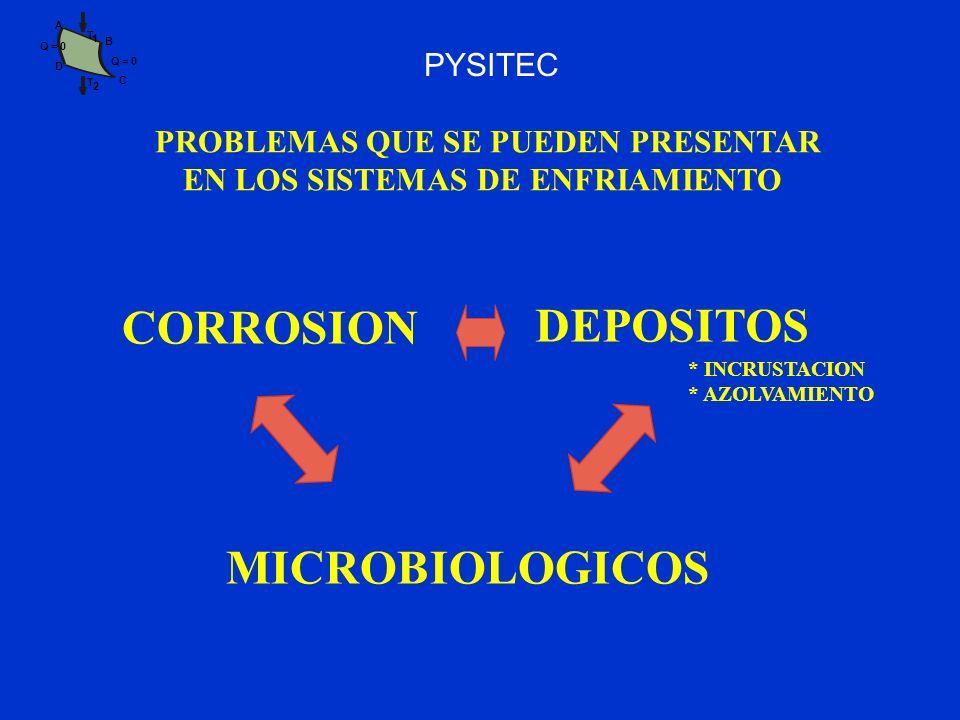

52 PYSITEC A B C D T 1 2 T Q = 0 PROBLEMAS QUE SE PUEDEN PRESENTAR EN LOS SISTEMAS DE ENFRIAMIENTO CORROSION DEPOSITOS MICROBIOLOGICOS * INCRUSTACION * AZOLVAMIENTO

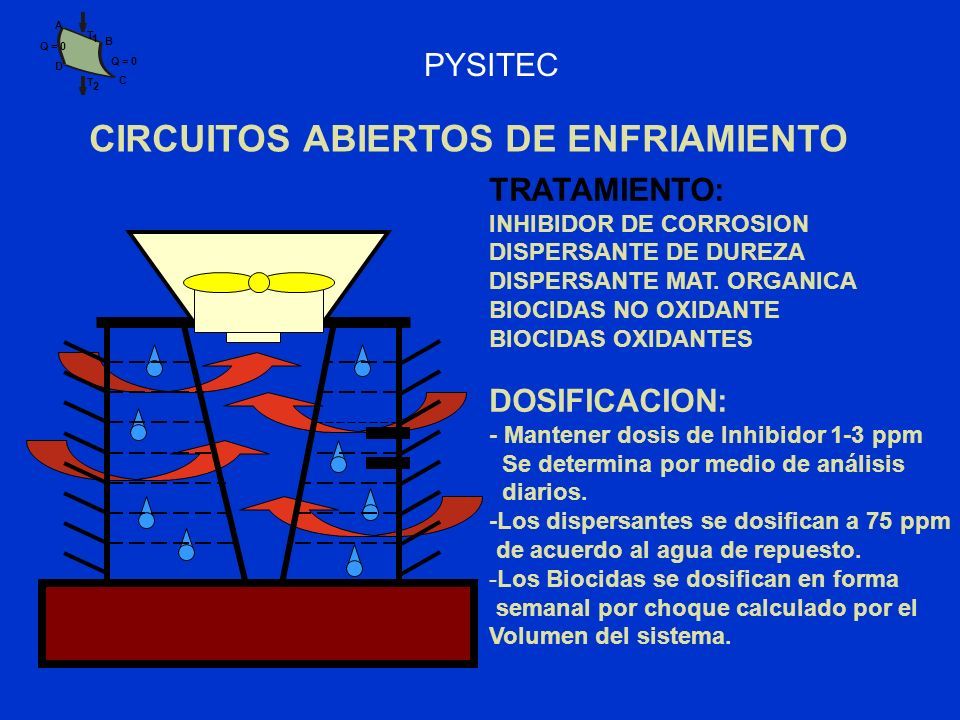

53 PYSITEC A B C D T 1 2 T Q = 0 TRATAMIENTO: INHIBIDOR DE CORROSION DISPERSANTE DE DUREZA DISPERSANTE MAT. ORGANICA BIOCIDAS NO OXIDANTE BIOCIDAS OXIDANTES DOSIFICACION: - Mantener dosis de Inhibidor 1-3 ppm Se determina por medio de análisis diarios. -Los dispersantes se dosifican a 75 ppm de acuerdo al agua de repuesto. -Los Biocidas se dosifican en forma semanal por choque calculado por el Volumen del sistema. CIRCUITOS ABIERTOS DE ENFRIAMIENTO

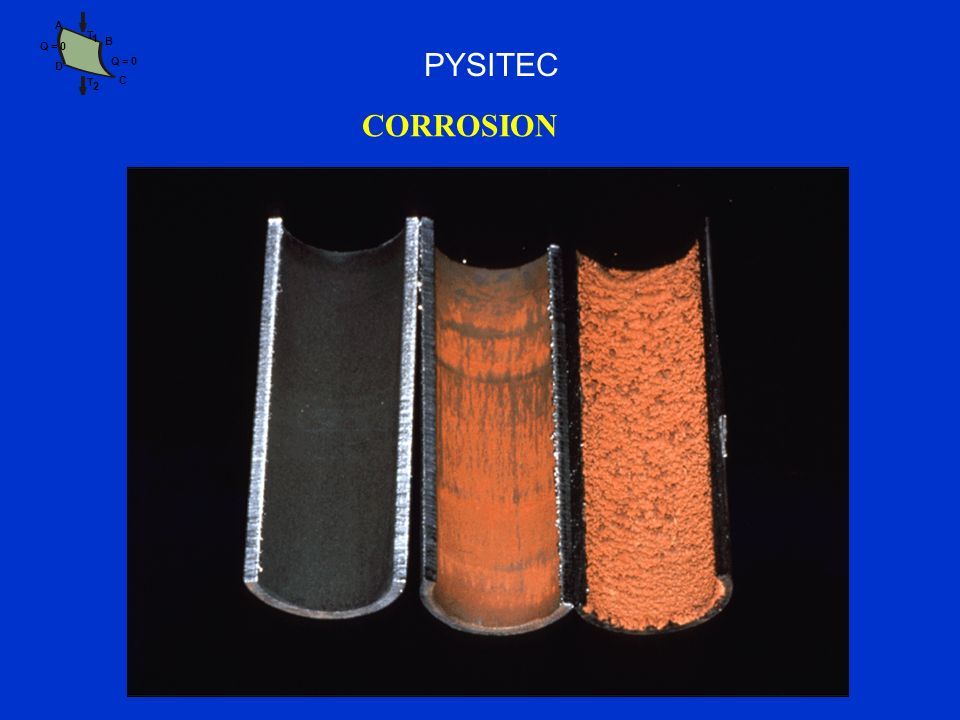

54 PYSITEC A B C D T 1 2 T Q = 0 CORROSION

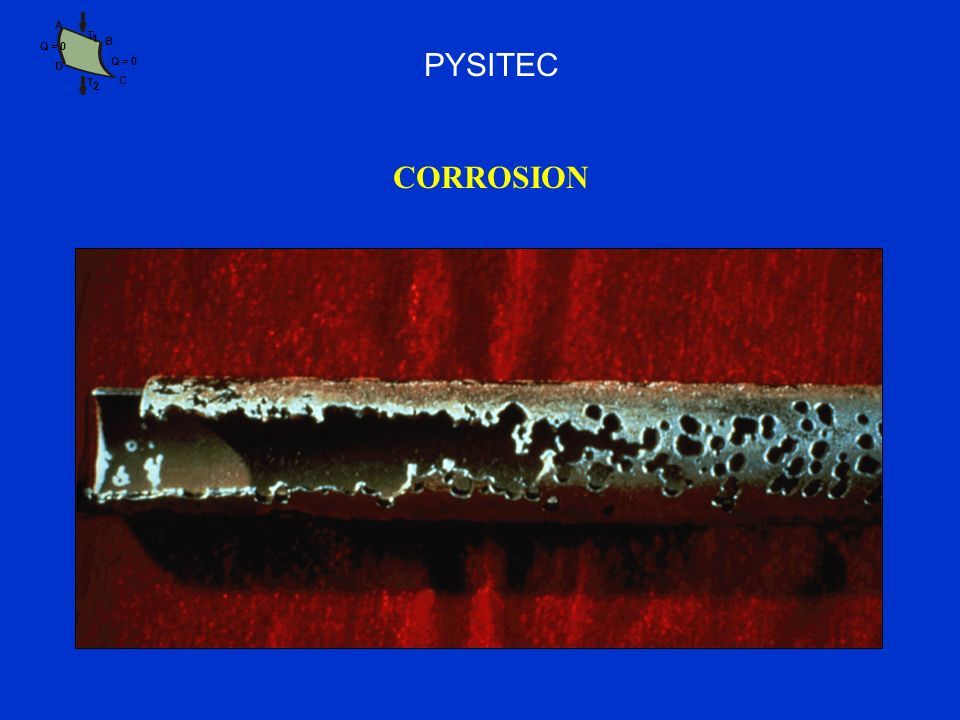

55 PYSITEC A B C D T 1 2 T Q = 0 CORROSION

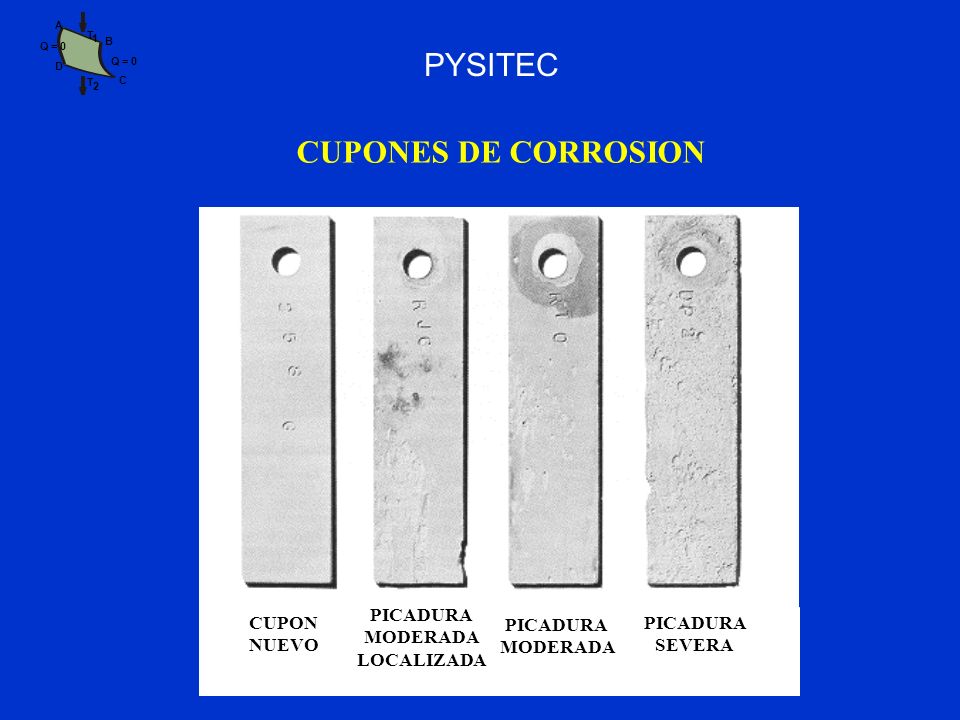

56 PYSITEC A B C D T 1 2 T Q = 0 CUPONES DE CORROSION CUPON NUEVO PICADURA MODERADA LOCALIZADA PICADURA MODERADA PICADURA SEVERA

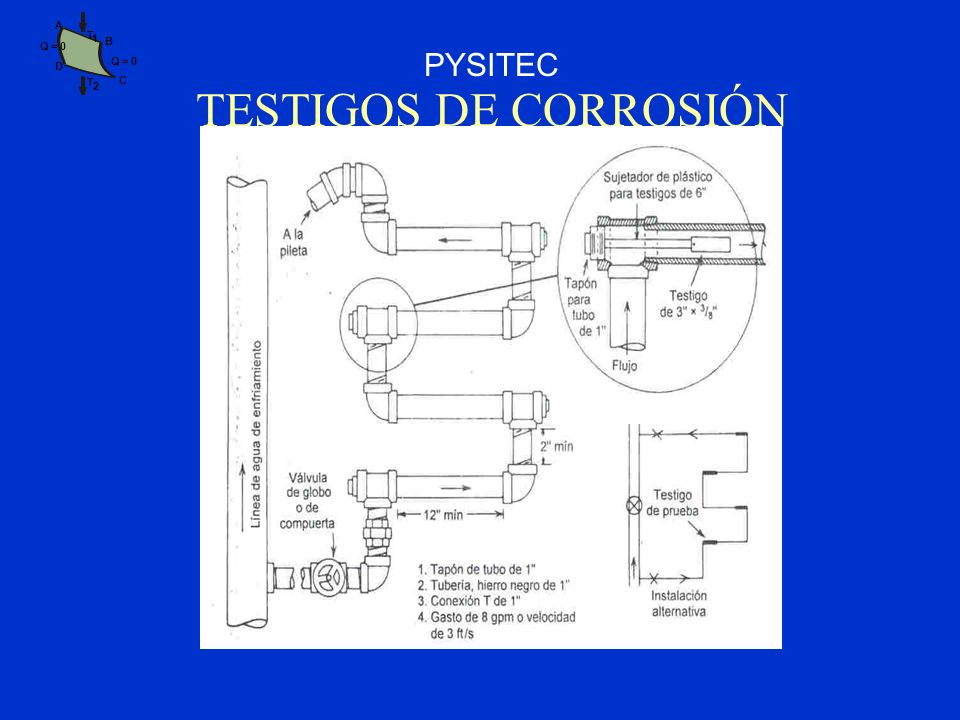

57 PYSITEC A B C D T 1 2 T Q = 0 TESTIGOS DE CORROSIÓN

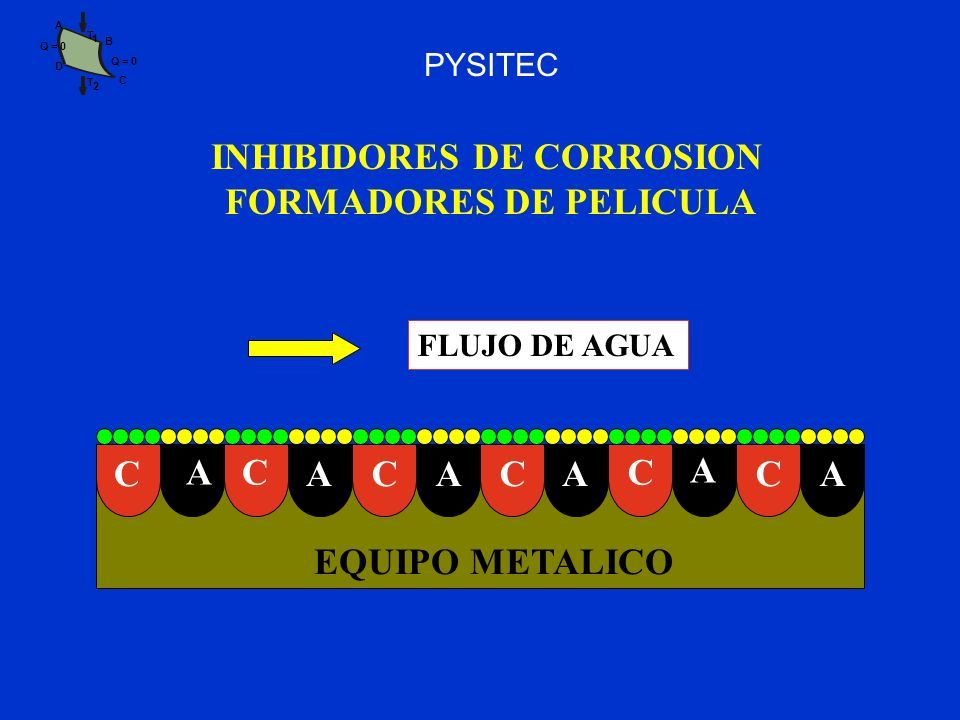

58 PYSITEC A B C D T 1 2 T Q = 0 INHIBIDORES DE CORROSION FORMADORES DE PELICULA C C CC C C EQUIPO METALICO A AAAA FLUJO DE AGUA A

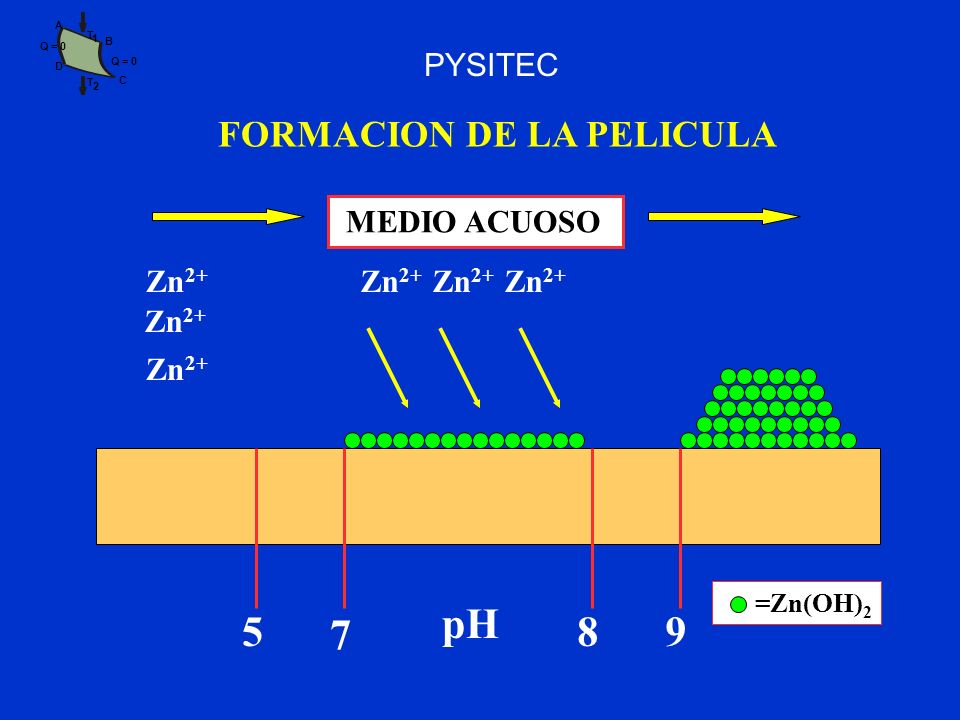

59 PYSITEC A B C D T 1 2 T Q = 0 7 8 =Zn(OH) 2 9 pH 5 Zn 2+ MEDIO ACUOSO FORMACION DE LA PELICULA

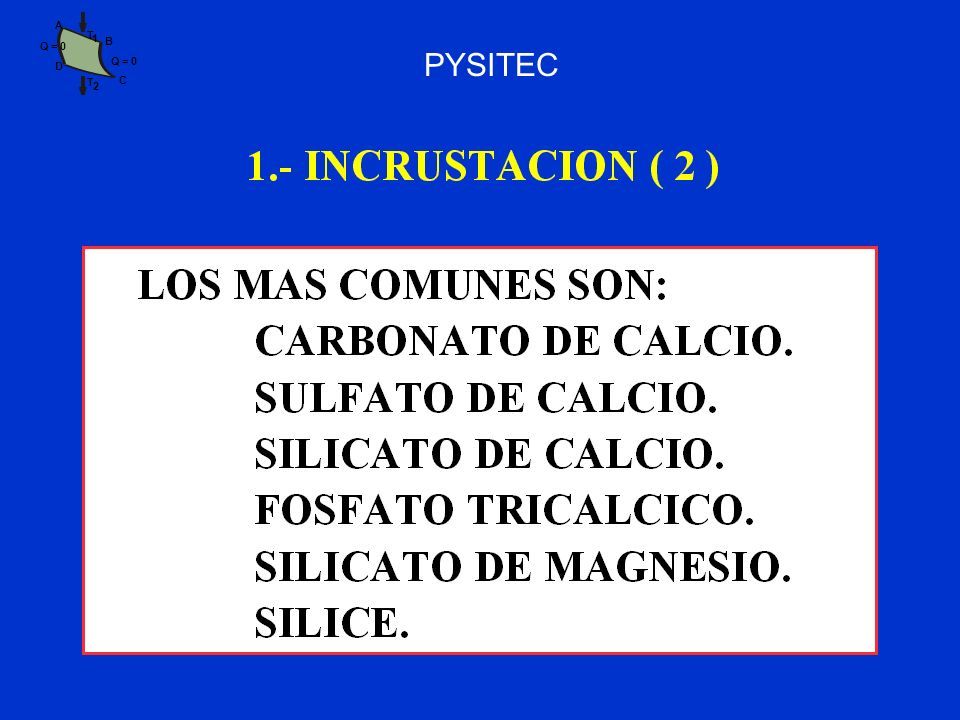

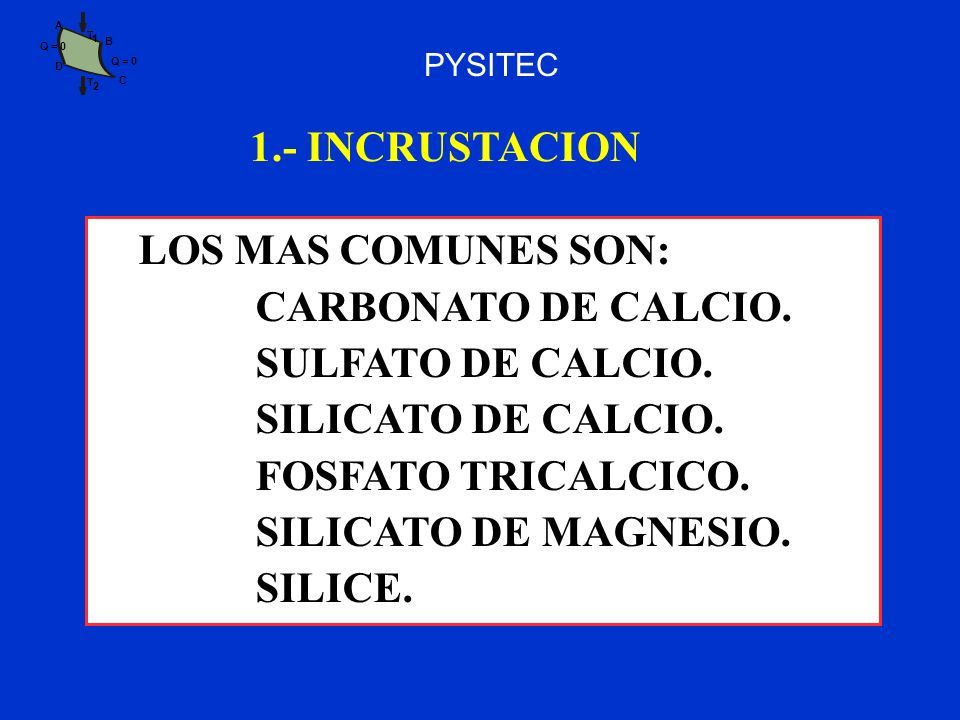

60 PYSITEC A B C D T 1 2 T Q = 0 1.- INCRUSTACION LOS MAS COMUNES SON: CARBONATO DE CALCIO. SULFATO DE CALCIO. SILICATO DE CALCIO. FOSFATO TRICALCICO. SILICATO DE MAGNESIO. SILICE.

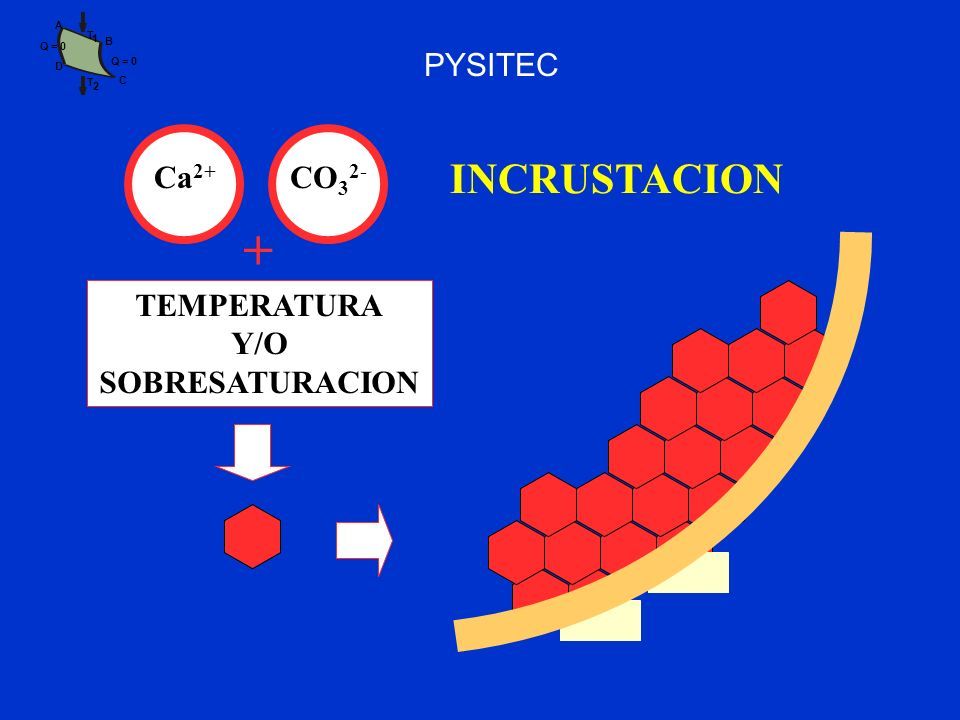

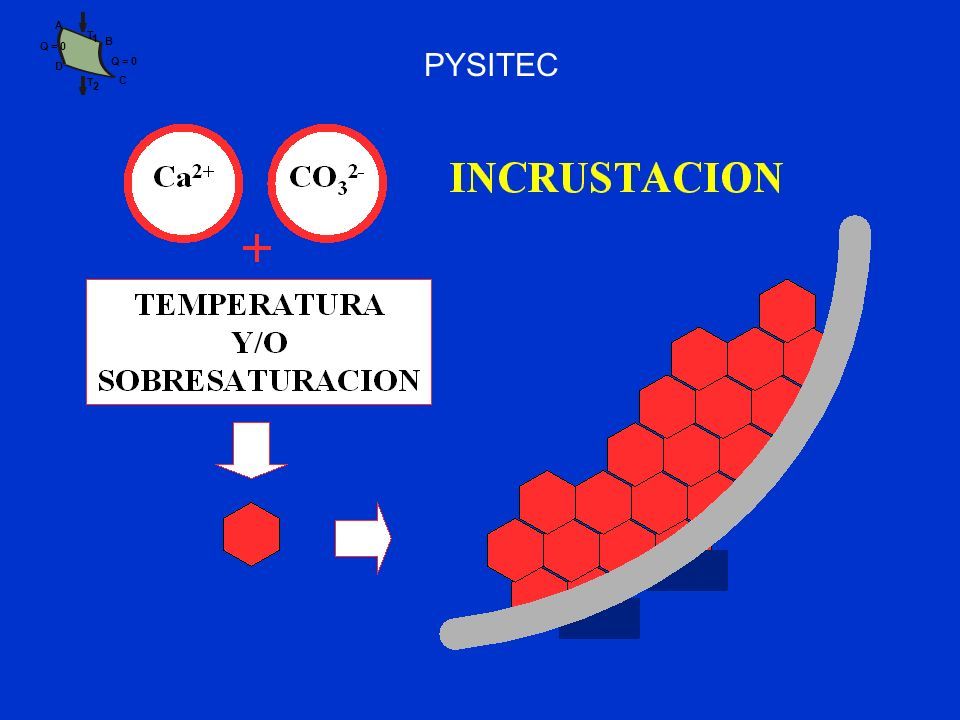

61 PYSITEC A B C D T 1 2 T Q = 0 Ca 2+ CO 3 2- + TEMPERATURA Y/O SOBRESATURACION INCRUSTACION

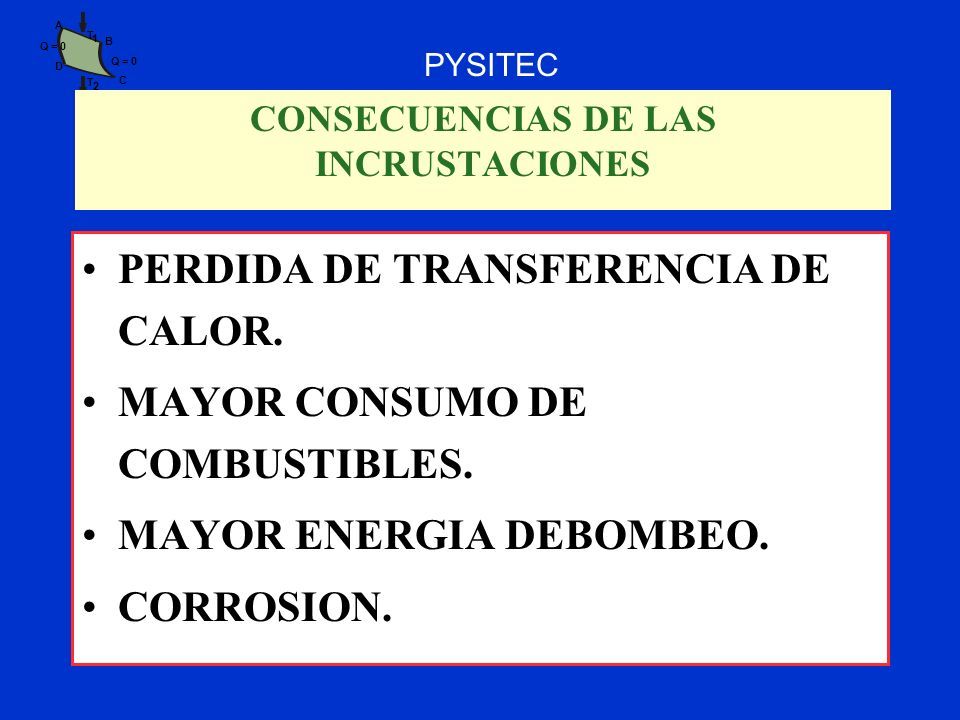

62 PYSITEC A B C D T 1 2 T Q = 0 PERDIDA DE TRANSFERENCIA DE CALOR. MAYOR CONSUMO DE COMBUSTIBLES. MAYOR ENERGIA DEBOMBEO. CORROSION. CONSECUENCIAS DE LAS INCRUSTACIONES

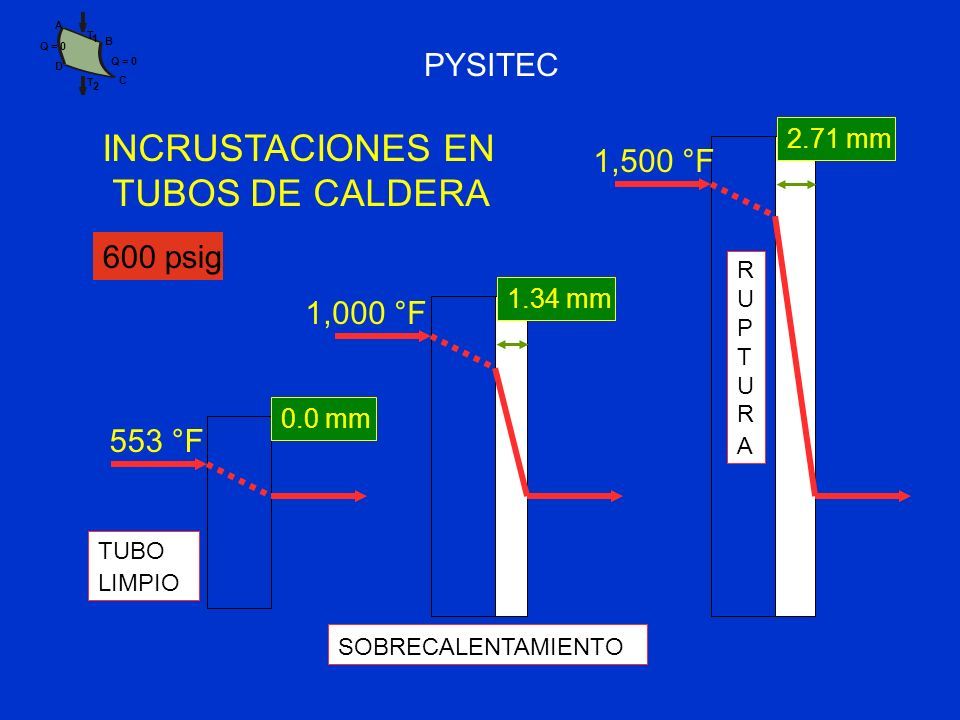

63 PYSITEC A B C D T 1 2 T Q = 0 INCRUSTACIONES EN TUBOS DE CALDERA 553 °F 1,000 °F 1,500 °F TUBO LIMPIO SOBRECALENTAMIENTO RUPTURARUPTURA 1.34 mm 2.71 mm 600 psig 0.0 mm

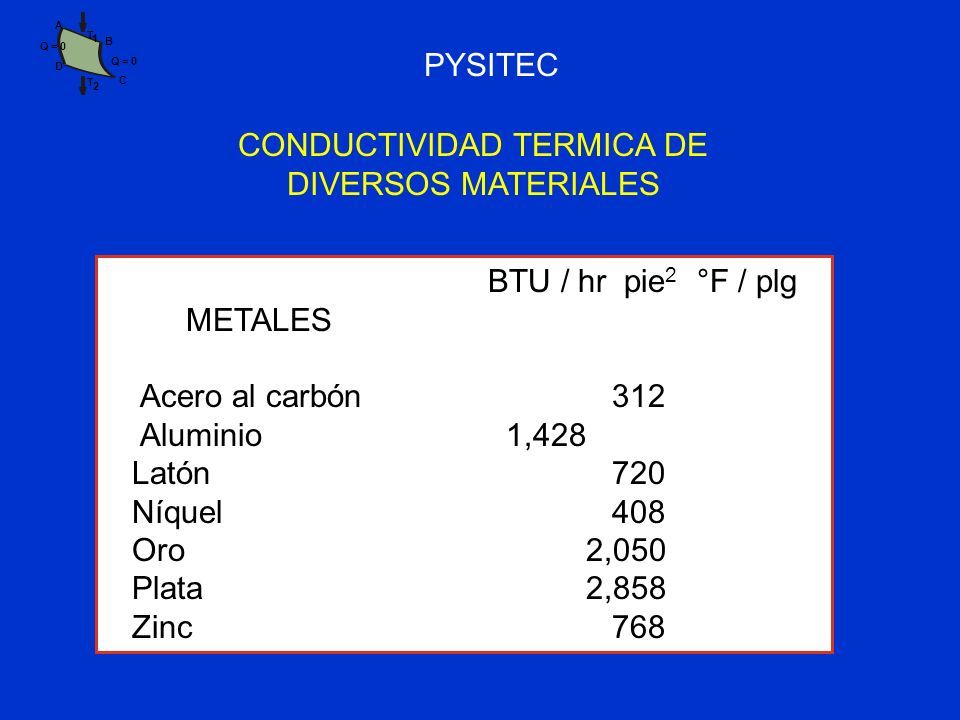

64 PYSITEC A B C D T 1 2 T Q = 0 CONDUCTIVIDAD TERMICA DE DIVERSOS MATERIALES BTU / hr pie 2 °F / plg METALES Acero al carbón 312 Aluminio1,428 Latón 720 Níquel 408 Oro2,050 Plata2,858 Zinc 768

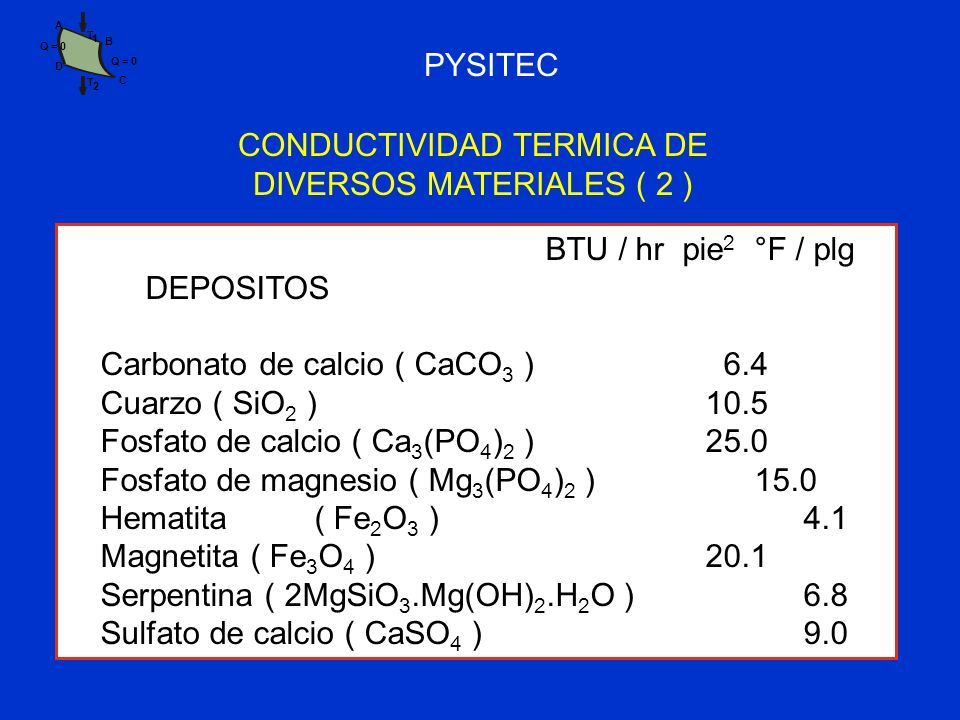

65 PYSITEC A B C D T 1 2 T Q = 0 CONDUCTIVIDAD TERMICA DE DIVERSOS MATERIALES ( 2 ) BTU / hr pie 2 °F / plg DEPOSITOS Carbonato de calcio ( CaCO 3 ) 6.4 Cuarzo ( SiO 2 ) 10.5 Fosfato de calcio ( Ca 3 (PO 4 ) 2 ) 25.0 Fosfato de magnesio ( Mg 3 (PO 4 ) 2 ) 15.0 Hematita ( Fe 2 O 3 ) 4.1 Magnetita ( Fe 3 O 4 )20.1 Serpentina ( 2MgSiO 3.Mg(OH) 2.H 2 O ) 6.8 Sulfato de calcio ( CaSO 4 ) 9.0

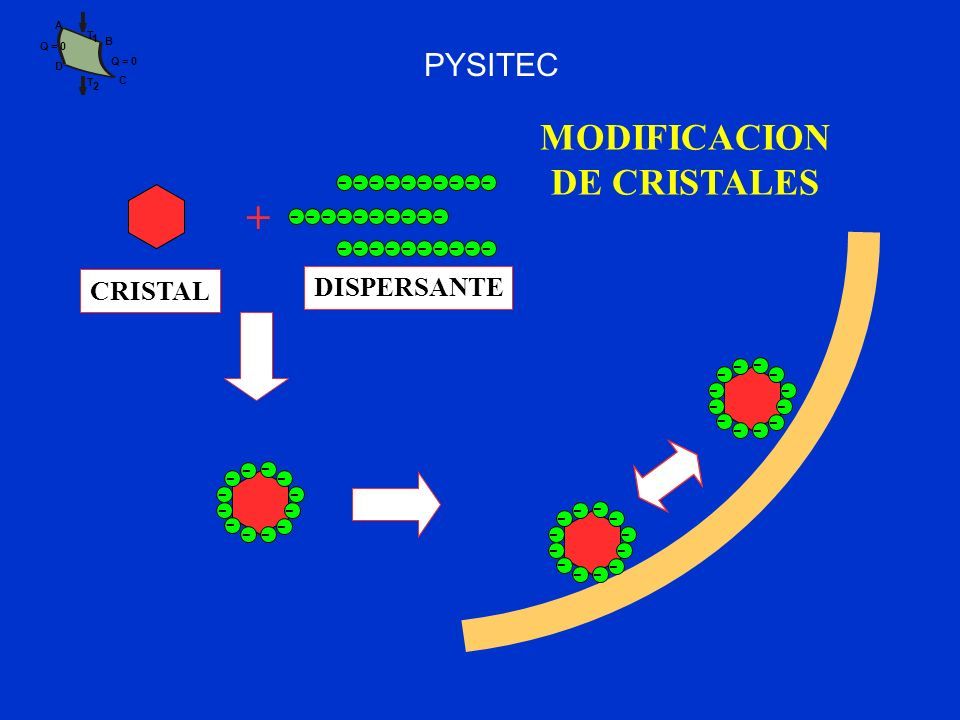

66 PYSITEC A B C D T 1 2 T Q = 0 MODIFICACION DE CRISTALES - - - -- - - - - - - - - - - -- - - - - - - - - - - -- - - - - - - - ---------- ---------- ---------- + DISPERSANTE CRISTAL

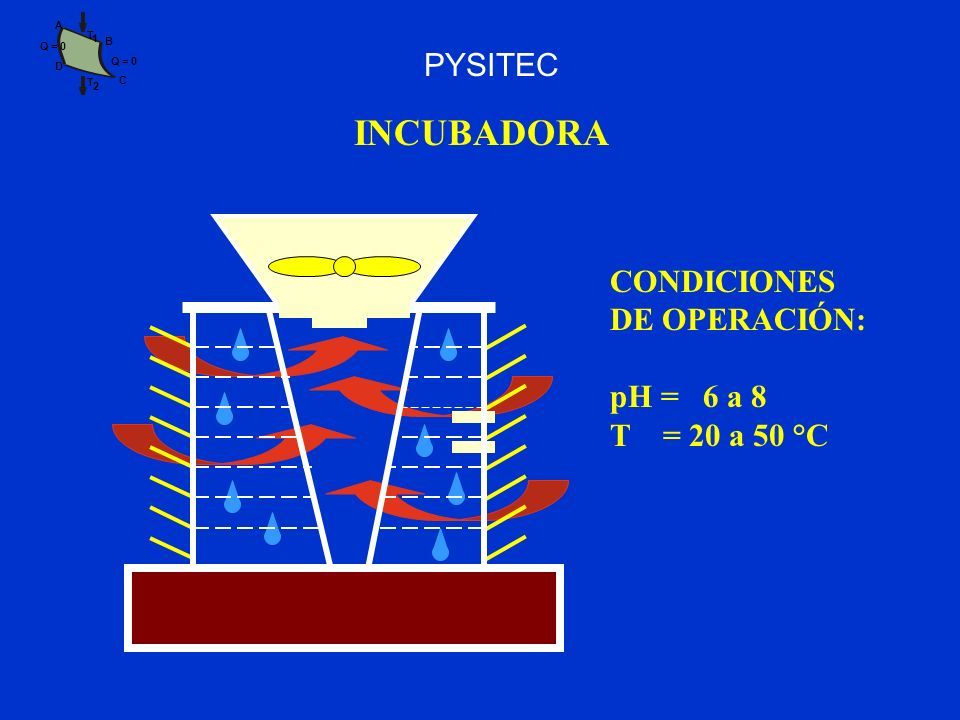

67 PYSITEC A B C D T 1 2 T Q = 0 CONDICIONES DE OPERACIÓN: pH = 6 a 8 T = 20 a 50 °C INCUBADORA

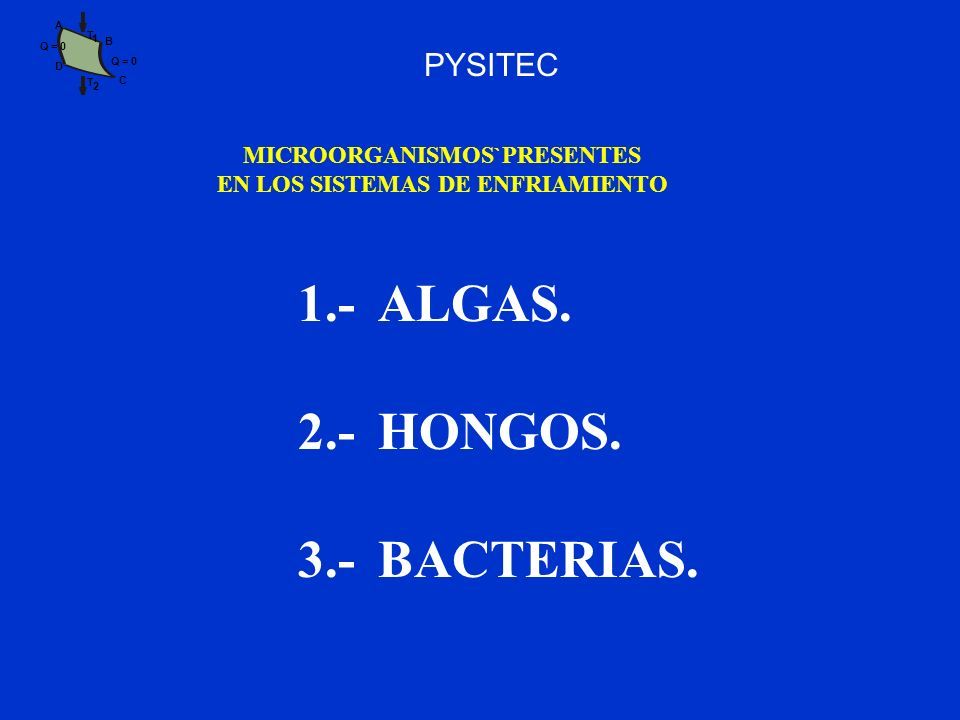

68 PYSITEC A B C D T 1 2 T Q = 0 MICROORGANISMOS`PRESENTES EN LOS SISTEMAS DE ENFRIAMIENTO 1.-ALGAS. 2.-HONGOS. 3.-BACTERIAS.

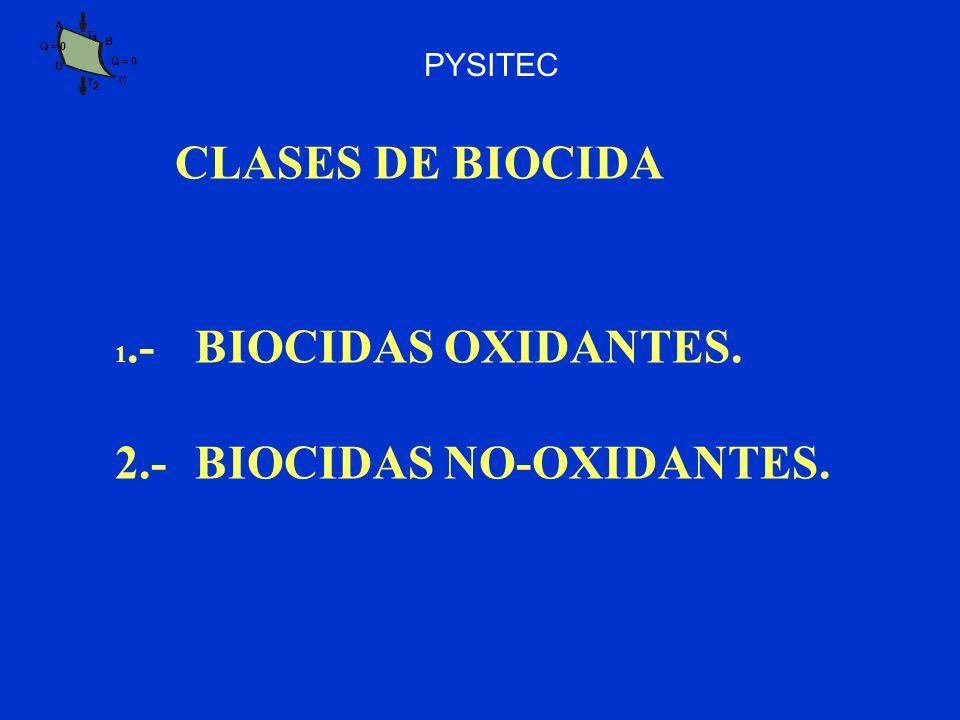

69 PYSITEC A B C D T 1 2 T Q = 0 CLASES DE BIOCIDA 1.-BIOCIDAS OXIDANTES. 2.-BIOCIDAS NO-OXIDANTES.

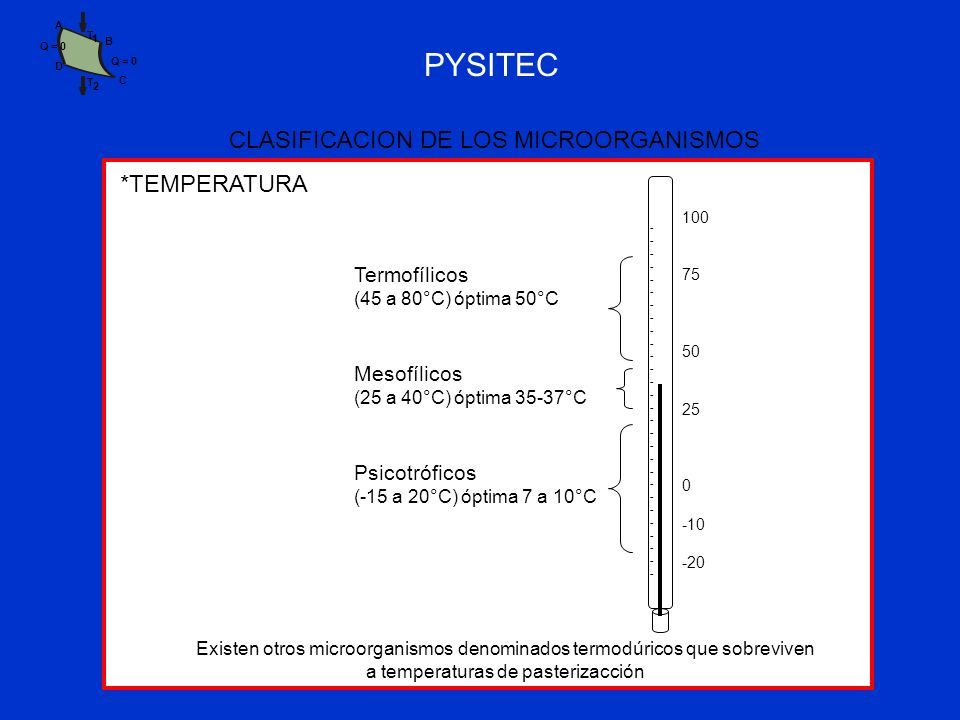

70 PYSITEC A B C D T 1 2 T Q = 0 CLASIFICACION DE LOS MICROORGANISMOS Termofílicos (45 a 80°C) óptima 50°C Mesofílicos (25 a 40°C) óptima 35-37°C Psicotróficos (-15 a 20°C) óptima 7 a 10°C -------------------------------------------------------- 100 75 50 25 0 -10 -20 Existen otros microorganismos denominados termodúricos que sobreviven a temperaturas de pasterizacción *TEMPERATURA

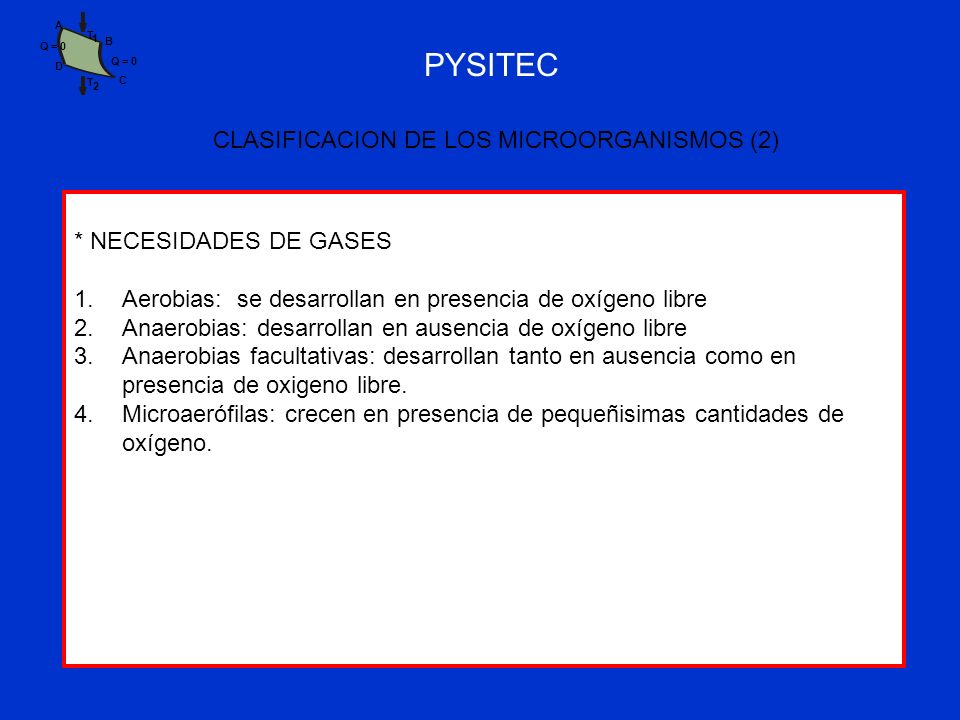

71 PYSITEC A B C D T 1 2 T Q = 0 * NECESIDADES DE GASES 1.Aerobias: se desarrollan en presencia de oxígeno libre 2.Anaerobias: desarrollan en ausencia de oxígeno libre 3.Anaerobias facultativas: desarrollan tanto en ausencia como en presencia de oxigeno libre. 4.Microaerófilas: crecen en presencia de pequeñisimas cantidades de oxígeno. CLASIFICACION DE LOS MICROORGANISMOS (2)

72 PYSITEC A B C D T 1 2 T Q = 0 * ACIDEZ O ALCALINIDAD (pH) 1.pH óptimo de crecimiento 6.5 a 7.5 2.Algunas se desarrollan a pH´s extremos 3.La mayor parte de las especies los límites mínimos y máximos se encuentran ente 4 y 9 CLASIFICACION DE LOS MICROORGANISMOS (3)

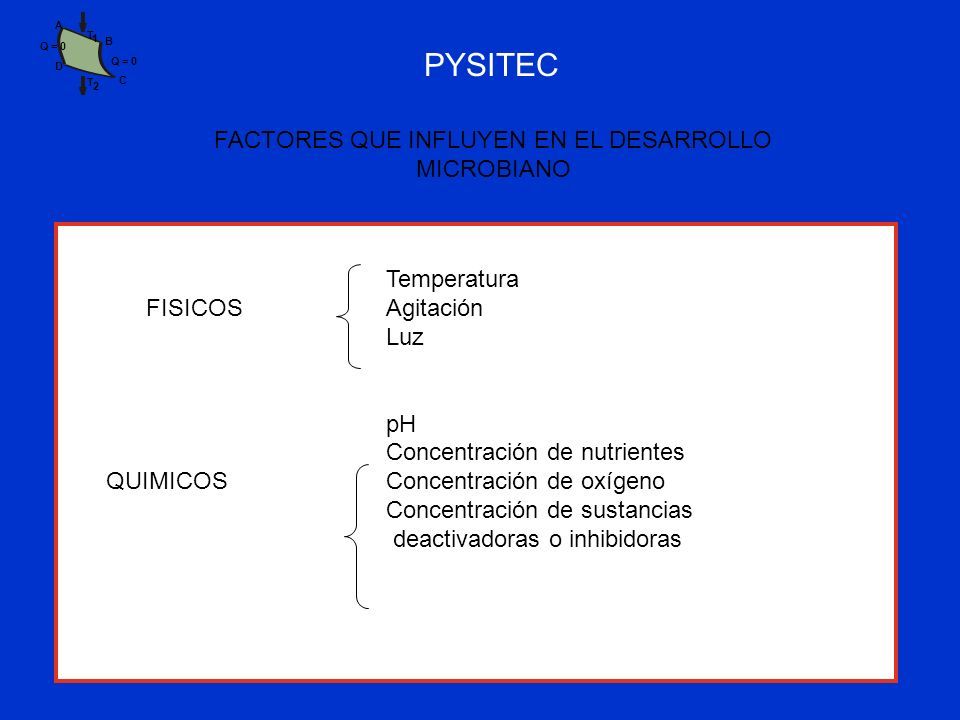

73 PYSITEC A B C D T 1 2 T Q = 0 Temperatura FISICOSAgitación Luz pH Concentración de nutrientes QUIMICOS Concentración de oxígeno Concentración de sustancias deactivadoras o inhibidoras FACTORES QUE INFLUYEN EN EL DESARROLLO MICROBIANO

74 PYSITEC A B C D T 1 2 T Q = 0 LAVADORA DE AIRE * MICROORGANISMOS. * ARENA. * CENIZAS. * POLVO DE AREAS DE ALMACENAMIENTO ABIERTAS. * BRISA RICA ENNaClEN REGIONES COSTERAS. AIRE LIMPIO

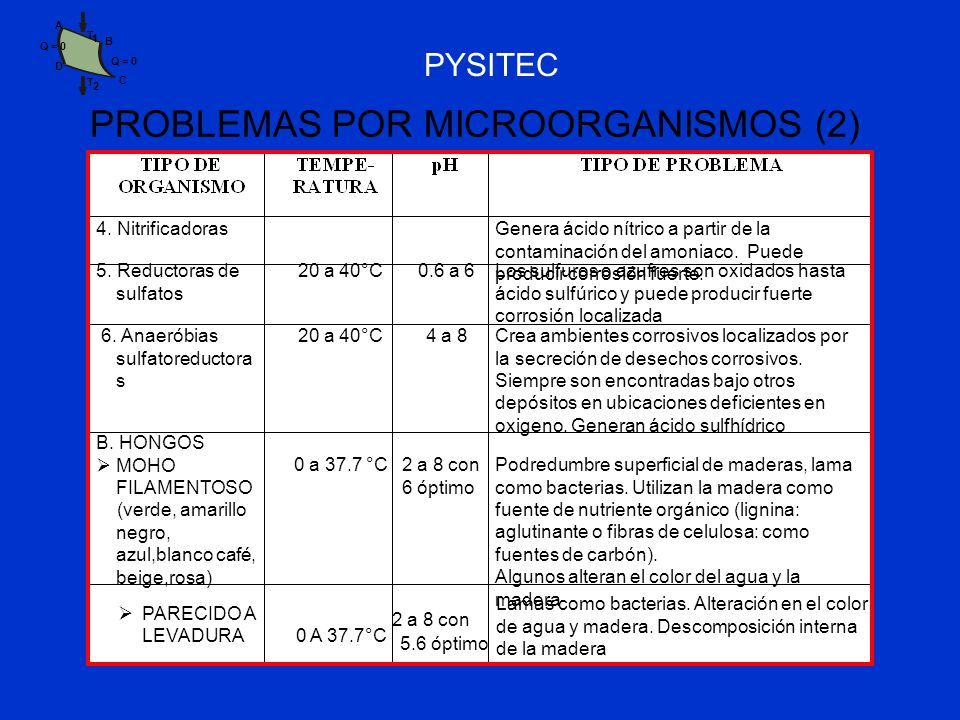

75 PYSITEC A B C D T 1 2 T Q = 0 4. Nitrificadoras Genera ácido nítrico a partir de la contaminación del amoniaco. Puede producir corrosión fuerte. 5. Reductoras de sulfatos 20 a 40°C 0.6 a 6 Los sulfuros o azufres son oxidados hasta ácido sulfúrico y puede producir fuerte corrosión localizada 6. Anaeróbias sulfatoreductora s 20 a 40°C 4 a 8 Crea ambientes corrosivos localizados por la secreción de desechos corrosivos. Siempre son encontradas bajo otros depósitos en ubicaciones deficientes en oxigeno. Generan ácido sulfhídrico B. HONGOS  MOHO FILAMENTOSO (verde, amarillo negro, azul,blanco café, beige,rosa)   PARECIDO A LEVADURA 0 a 37.7 °C 0 A 37.7°C 2 a 8 con 6 óptimo 2 a 8 con 5.6 óptimo Podredumbre superficial de maderas, lama como bacterias. Utilizan la madera como fuente de nutriente orgánico (lignina: aglutinante o fibras de celulosa: como fuentes de carbón). Algunos alteran el color del agua y la madera Lamas como bacterias. Alteración en el color de agua y madera. Descomposición interna de la madera PROBLEMAS POR MICROORGANISMOS (2)

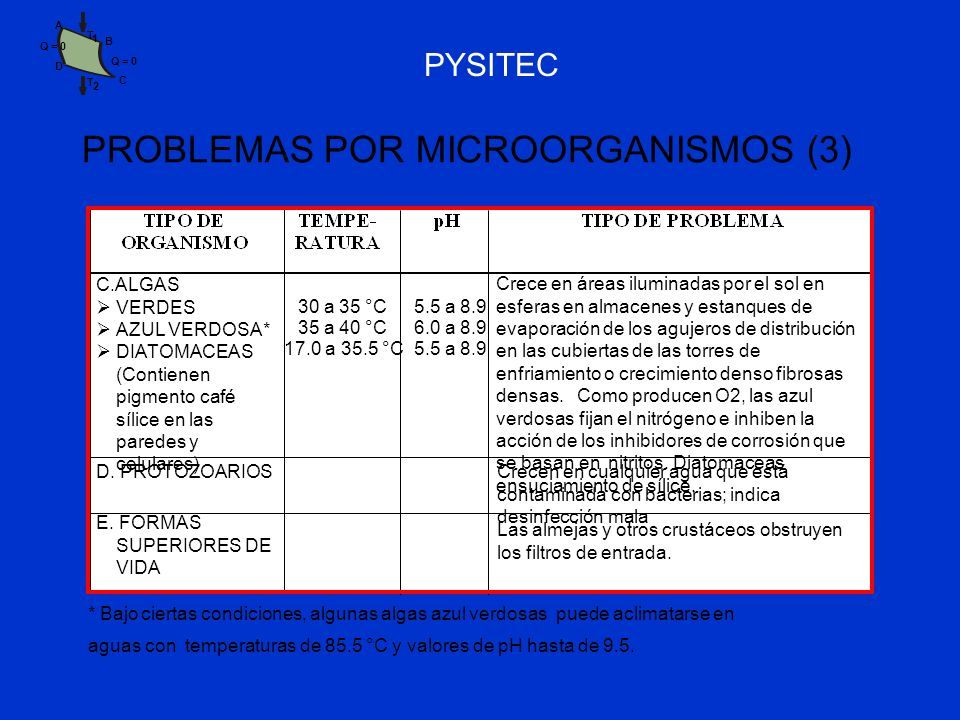

76 PYSITEC A B C D T 1 2 T Q = 0 C.ALGAS  VERDES  AZUL VERDOSA*  DIATOMACEAS (Contienen pigmento café sílice en las paredes y celulares) 30 a 35 °C 35 a 40 °C 17.0 a 35.5 °C 5.5 a 8.9 6.0 a 8.9 5.5 a 8.9 Crece en áreas iluminadas por el sol en esferas en almacenes y estanques de evaporación de los agujeros de distribución en las cubiertas de las torres de enfriamiento o crecimiento denso fibrosas densas. Como producen O2, las azul verdosas fijan el nitrógeno e inhiben la acción de los inhibidores de corrosión que se basan en nitritos. Diatomaceas ensuciamiento de sílice. D. PROTOZOARIOS Crecen en cualquier agua que está contaminada con bacterias; indica desinfección mala E. FORMAS SUPERIORES DE VIDA Las almejas y otros crustáceos obstruyen los filtros de entrada. * Bajo ciertas condiciones, algunas algas azul verdosas puede aclimatarse en aguas con temperaturas de 85.5 °C y valores de pH hasta de 9.5. PROBLEMAS POR MICROORGANISMOS (3)

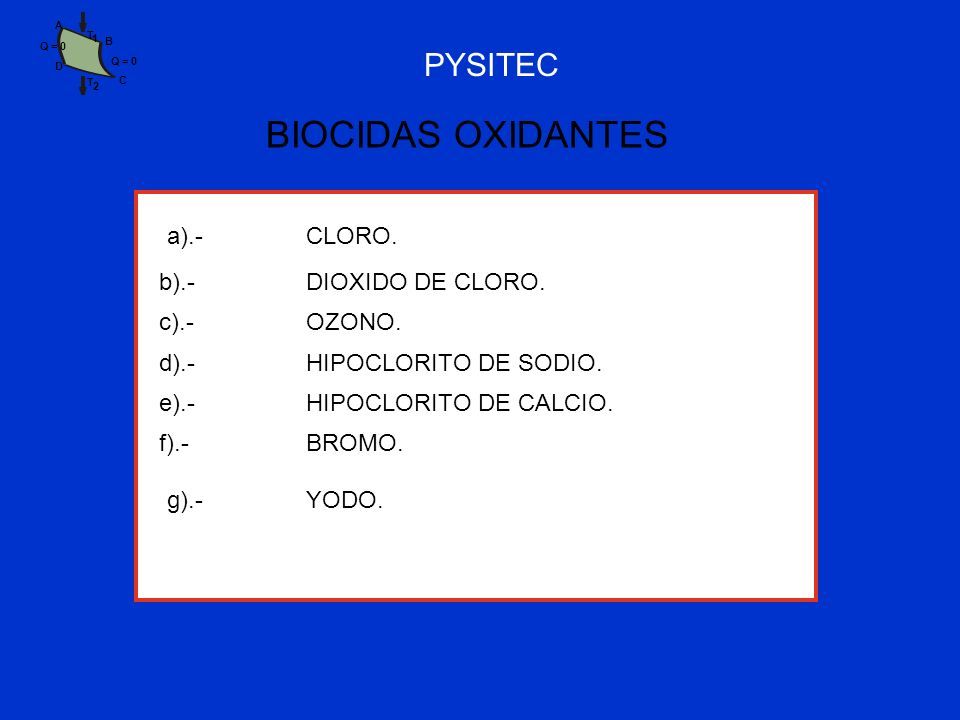

77 PYSITEC A B C D T 1 2 T Q = 0 BIOCIDAS OXIDANTES a).-CLORO. b).-DIOXIDO DE CLORO. c).-OZONO. d).-HIPOCLORITO DE SODIO. e).-HIPOCLORITO DE CALCIO. f).-BROMO. g).-YODO.

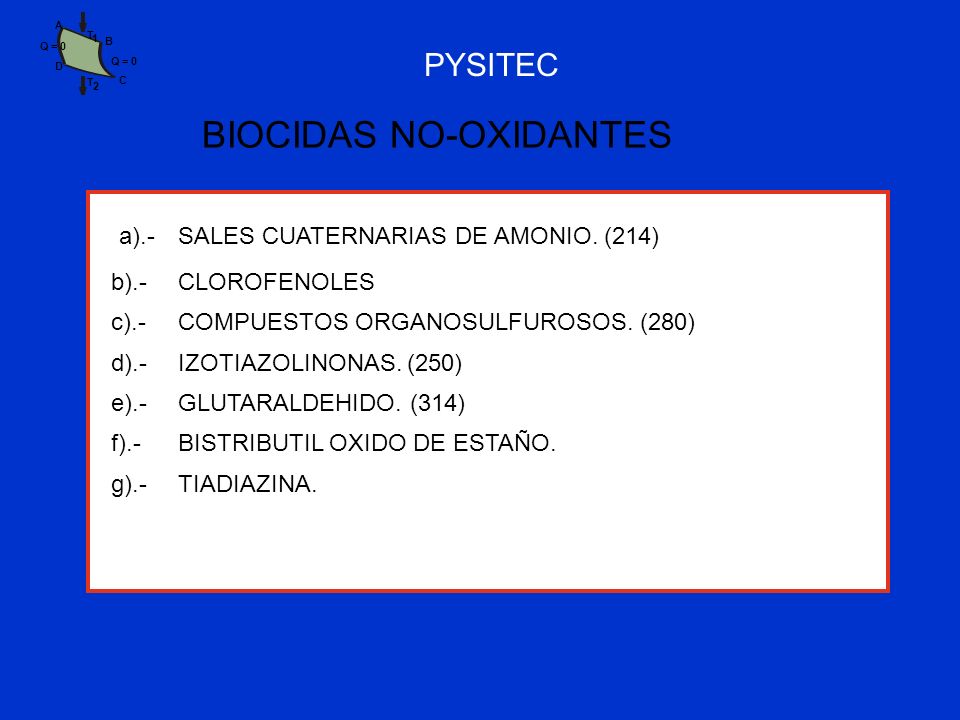

78 PYSITEC A B C D T 1 2 T Q = 0 BIOCIDAS NO-OXIDANTES a).-SALES CUATERNARIAS DE AMONIO. (214) b).-CLOROFENOLES c).-COMPUESTOS ORGANOSULFUROSOS. (280) d).-IZOTIAZOLINONAS. (250) e).-GLUTARALDEHIDO. (314) f).-BISTRIBUTIL OXIDO DE ESTAÑO. g).-TIADIAZINA.

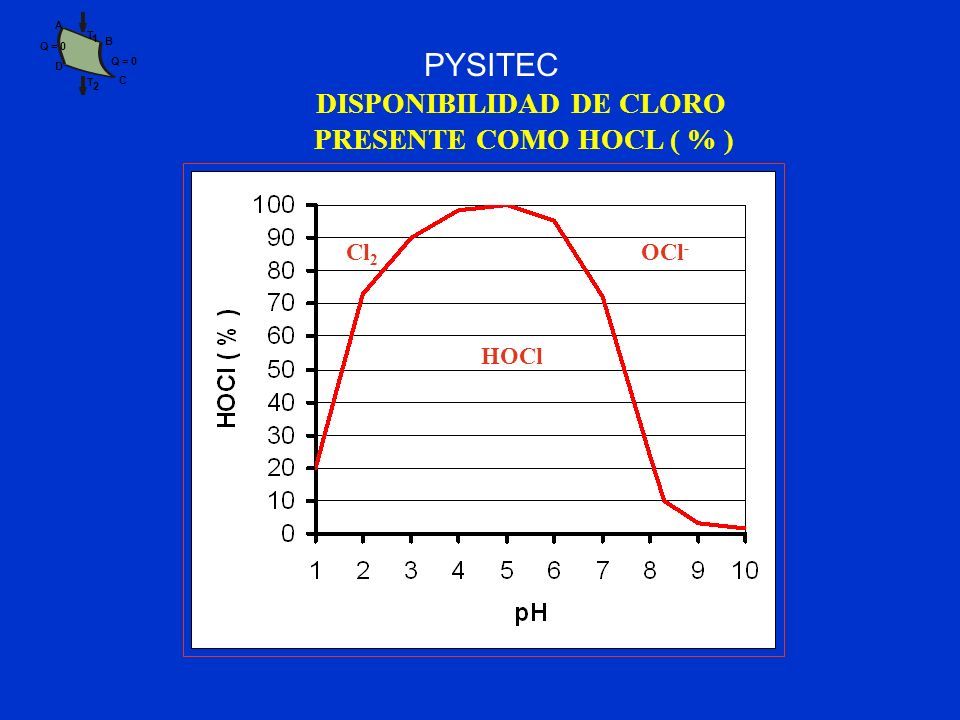

79 PYSITEC A B C D T 1 2 T Q = 0 DISPONIBILIDAD DE CLORO PRESENTE COMO HOCL ( % ) HOCl OCl - Cl 2

80 PYSITEC A B C D T 1 2 T Q = 0 SISTEMAS DE GENERACIÓN DE VAPOR

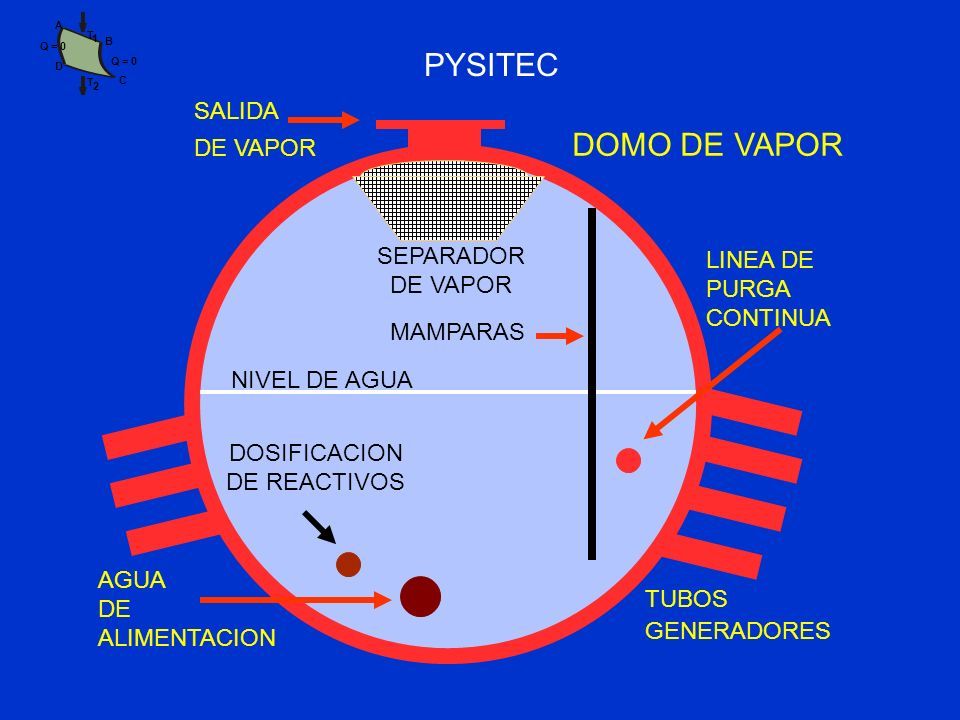

81 PYSITEC A B C D T 1 2 T Q = 0 TUBOS GENERADORES DOSIFICACION DE REACTIVOS LINEA DE PURGA CONTINUA SEPARADOR DE VAPOR AGUA DE ALIMENTACION MAMPARAS NIVEL DE AGUA SALIDA DE VAPOR DOMO DE VAPOR

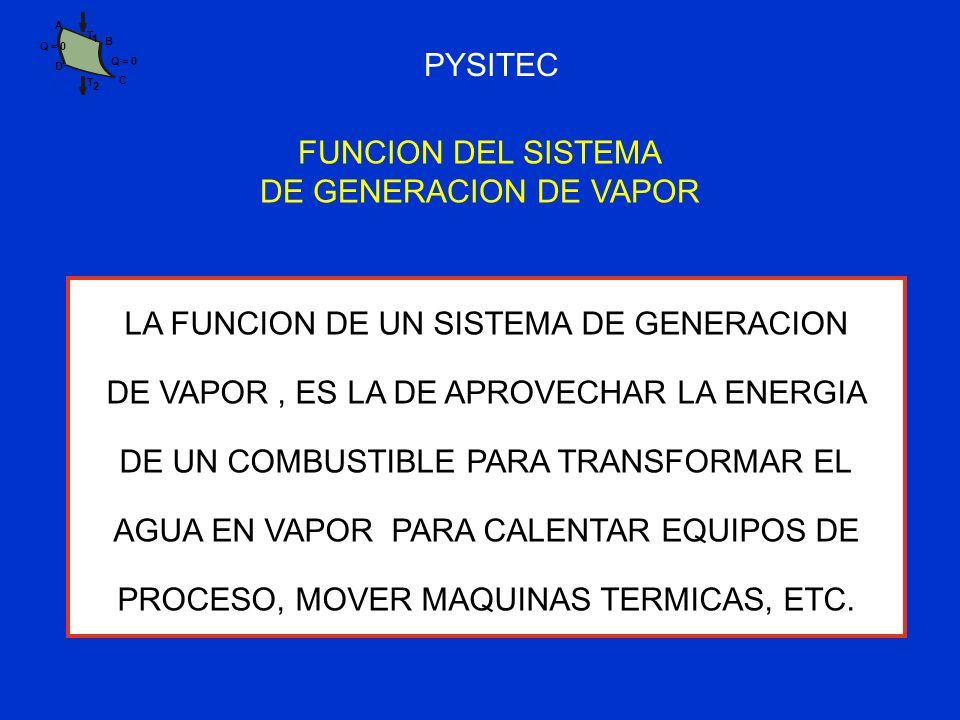

82 PYSITEC A B C D T 1 2 T Q = 0 FUNCION DEL SISTEMA DE GENERACION DE VAPOR LA FUNCION DE UN SISTEMA DE GENERACION DE VAPOR, ES LA DE APROVECHAR LA ENERGIA DE UN COMBUSTIBLE PARA TRANSFORMAR EL AGUA EN VAPOR PARA CALENTAR EQUIPOS DE PROCESO, MOVER MAQUINAS TERMICAS, ETC.

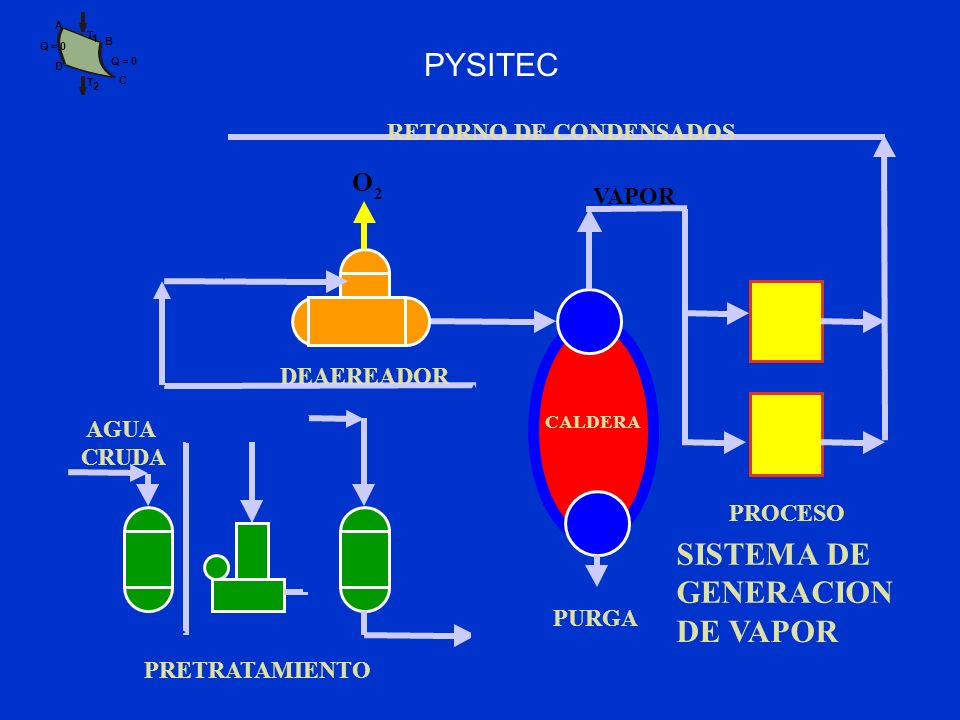

83 PYSITEC A B C D T 1 2 T Q = 0 SISTEMA DE GENERACION DE VAPOR PROCESO PRETRATAMIENTO CALDERA DEAEREADOR VAPOR RETORNO DE CONDENSADOS AGUA CRUDA O 2 PURGA

84 PYSITEC A B C D T 1 2 T Q = 0 ¿ CUALES SON LOS OBJETIVOS DEL TRATAMIENTO QUIMICO?

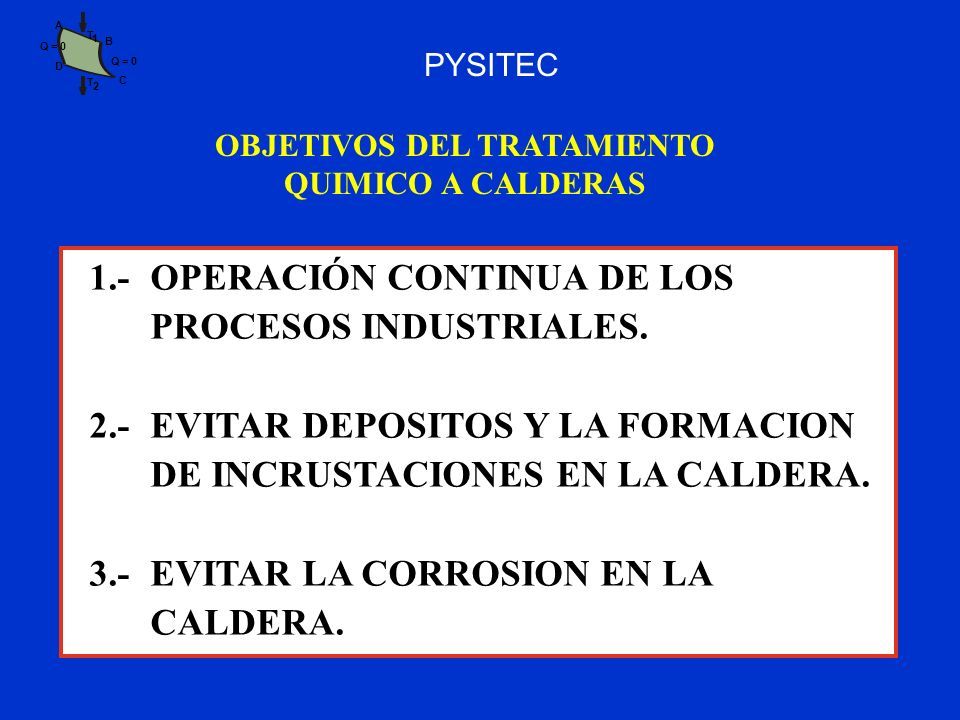

85 PYSITEC A B C D T 1 2 T Q = 0 OBJETIVOS DEL TRATAMIENTO QUIMICO A CALDERAS 1.-OPERACIÓN CONTINUA DE LOS PROCESOS INDUSTRIALES. 2.- EVITAR DEPOSITOS Y LA FORMACION DE INCRUSTACIONES EN LA CALDERA. 3.-EVITAR LA CORROSION EN LA CALDERA.

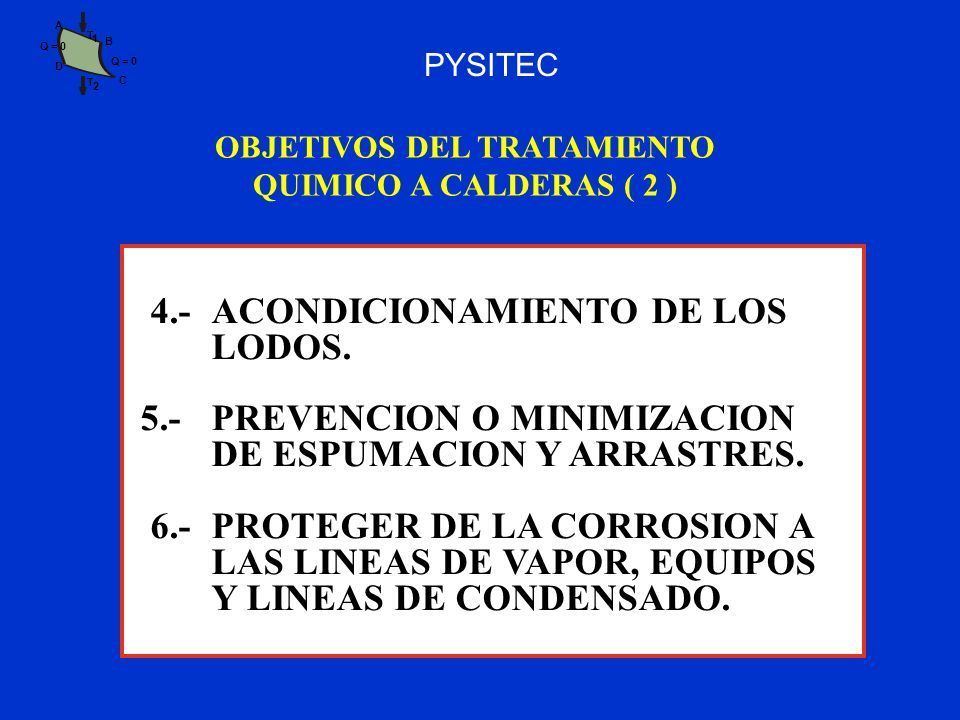

86 PYSITEC A B C D T 1 2 T Q = 0 OBJETIVOS DEL TRATAMIENTO QUIMICO A CALDERAS ( 2 ) 4.-ACONDICIONAMIENTO DE LOS LODOS. 5.-PREVENCION O MINIMIZACION DE ESPUMACION Y ARRASTRES. 6.-PROTEGER DE LA CORROSION A LAS LINEAS DE VAPOR, EQUIPOS Y LINEAS DE CONDENSADO.

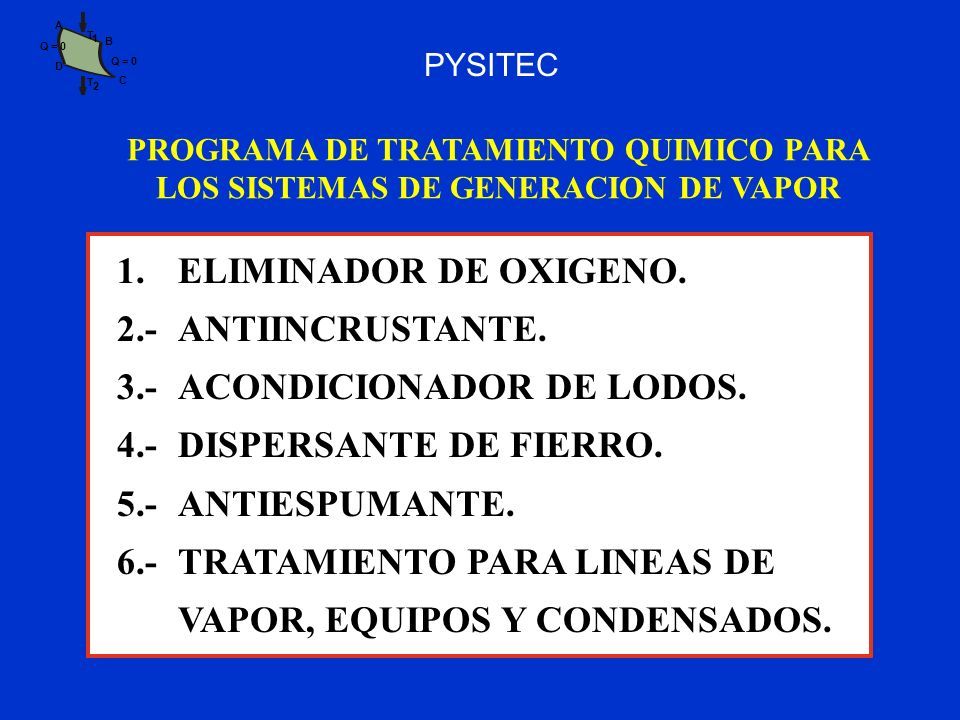

87 PYSITEC A B C D T 1 2 T Q = 0 PROGRAMA DE TRATAMIENTO QUIMICO PARA LOS SISTEMAS DE GENERACION DE VAPOR 1.ELIMINADOR DE OXIGENO. 2.-ANTIINCRUSTANTE. 3.-ACONDICIONADOR DE LODOS. 4.-DISPERSANTE DE FIERRO. 5.-ANTIESPUMANTE. 6.-TRATAMIENTO PARA LINEAS DE VAPOR, EQUIPOS Y CONDENSADOS.

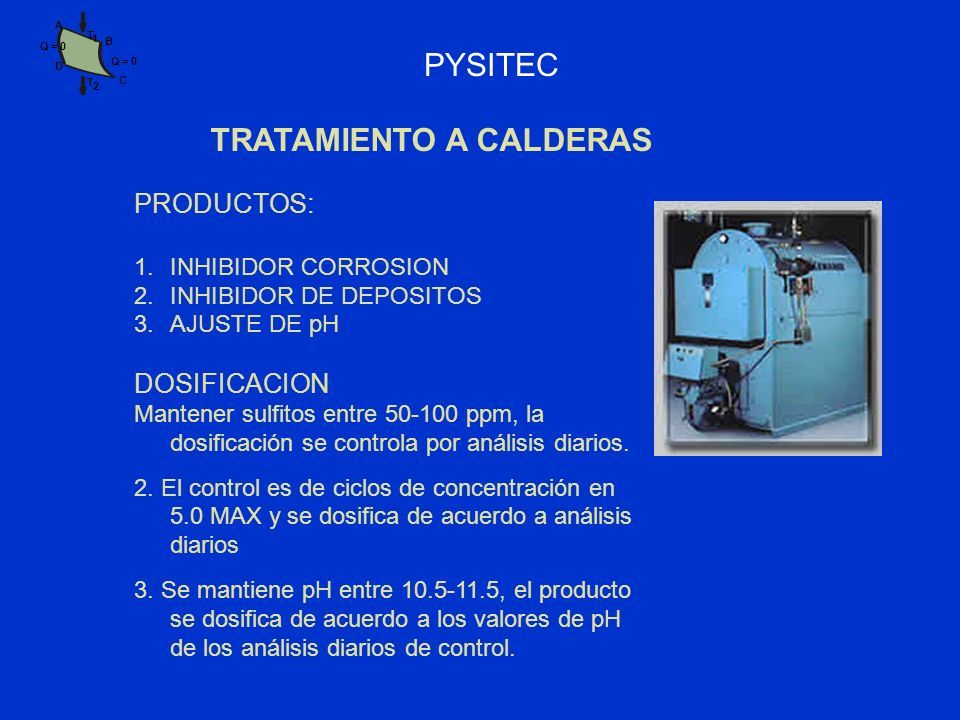

88 PYSITEC A B C D T 1 2 T Q = 0 TRATAMIENTO A CALDERAS PRODUCTOS: 1.INHIBIDOR CORROSION 2.INHIBIDOR DE DEPOSITOS 3.AJUSTE DE pH DOSIFICACION Mantener sulfitos entre 50-100 ppm, la dosificación se controla por análisis diarios. 2. El control es de ciclos de concentración en 5.0 MAX y se dosifica de acuerdo a análisis diarios 3. Se mantiene pH entre 10.5-11.5, el producto se dosifica de acuerdo a los valores de pH de los análisis diarios de control.

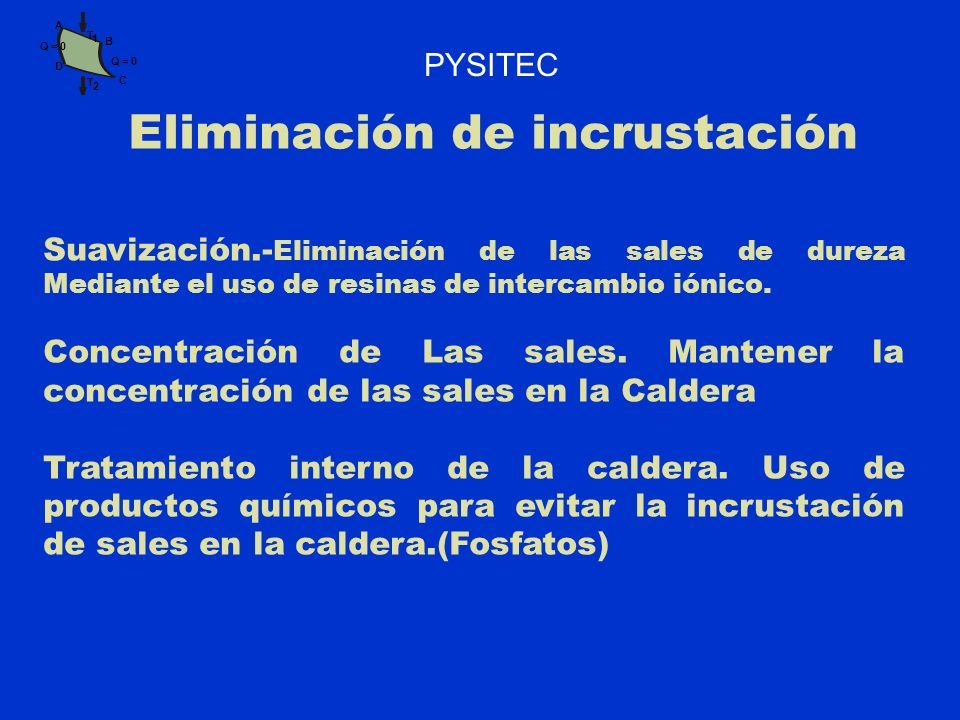

89 PYSITEC A B C D T 1 2 T Q = 0 Eliminación de incrustación Suavización.- Eliminación de las sales de dureza Mediante el uso de resinas de intercambio iónico. Concentración de Las sales. Mantener la concentración de las sales en la Caldera Tratamiento interno de la caldera. Uso de productos químicos para evitar la incrustación de sales en la caldera.(Fosfatos)

90 PYSITEC A B C D T 1 2 T Q = 0

91 PYSITEC A B C D T 1 2 T Q = 0 MODIFICACION DE CRISTALES - - - -- - - - - - - - - - - -- - - - - - - - - - - -- - - - - - - - ---------- ---------- ---------- + DISPERSANTE CRISTAL

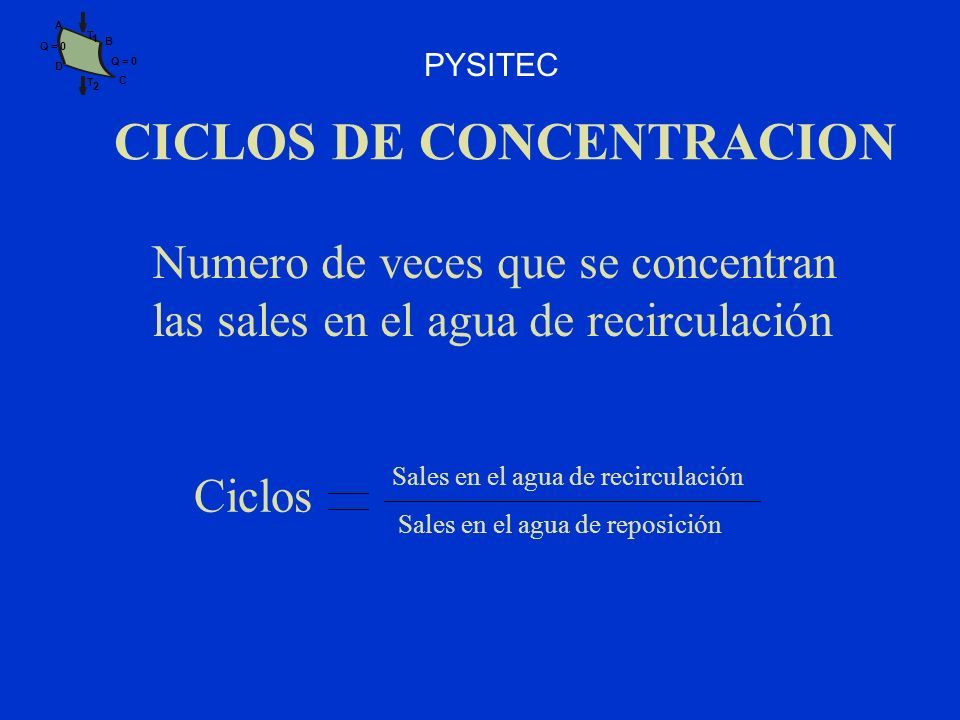

92 PYSITEC A B C D T 1 2 T Q = 0 CICLOS DE CONCENTRACION Numero de veces que se concentran las sales en el agua de recirculación Ciclos Sales en el agua de recirculación Sales en el agua de reposición

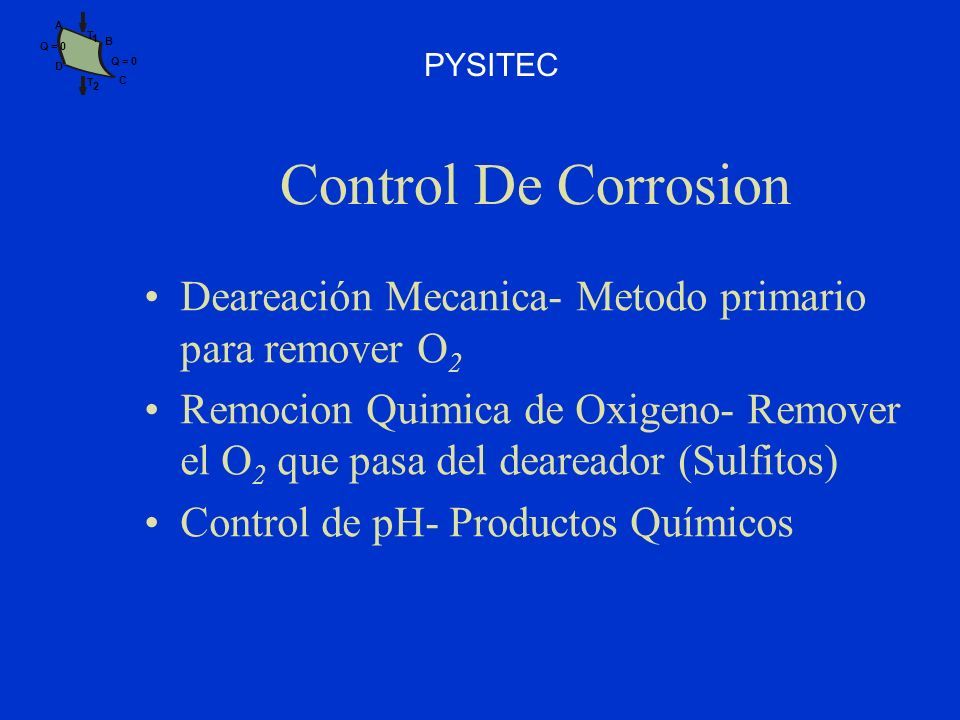

93 PYSITEC A B C D T 1 2 T Q = 0 Control De Corrosion Deareación Mecanica- Metodo primario para remover O 2 Remocion Quimica de Oxigeno- Remover el O 2 que pasa del deareador (Sulfitos) Control de pH- Productos Químicos

94 PYSITEC A B C D T 1 2 T Q = 0

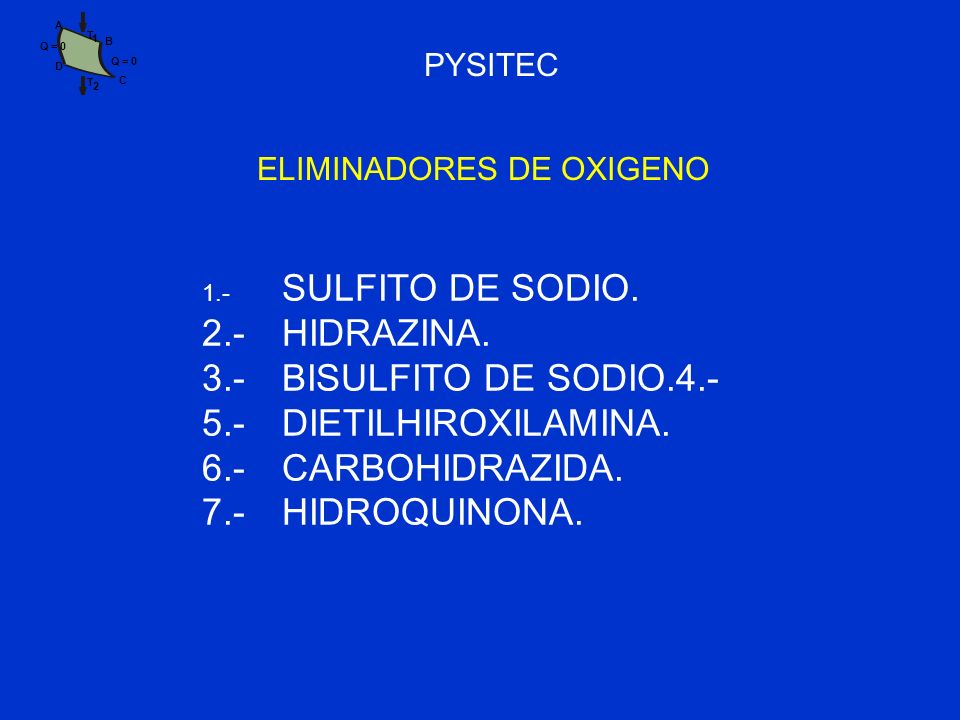

95 PYSITEC A B C D T 1 2 T Q = 0 ELIMINADORES DE OXIGENO 1.- SULFITO DE SODIO. 2.-HIDRAZINA. 3.-BISULFITO DE SODIO.4.- 5.-DIETILHIROXILAMINA. 6.-CARBOHIDRAZIDA. 7.-HIDROQUINONA.

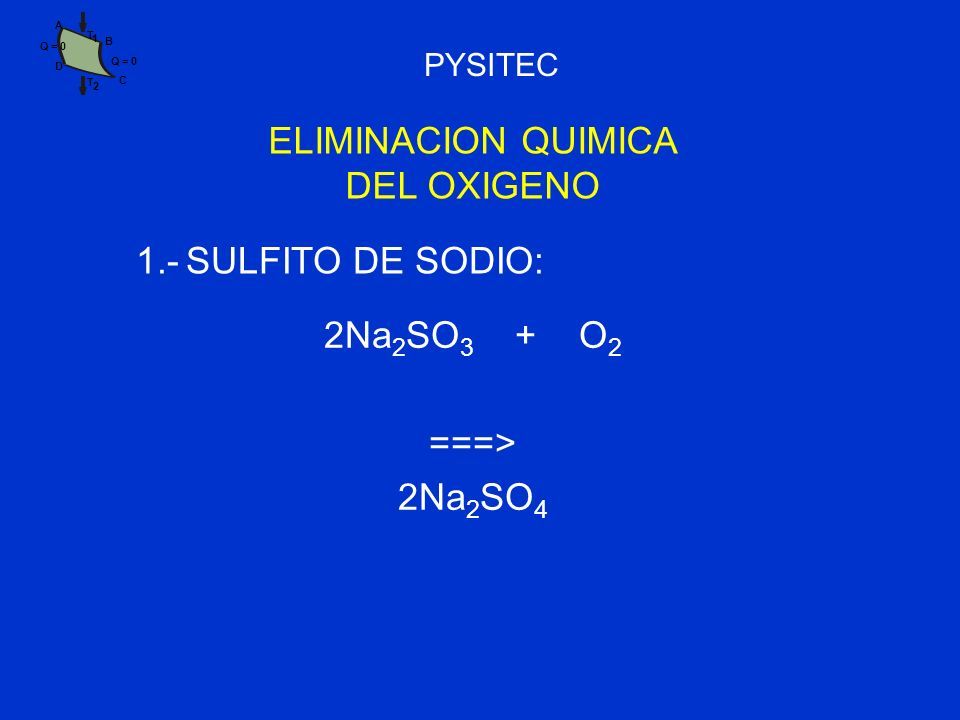

96 PYSITEC A B C D T 1 2 T Q = 0 ELIMINACION QUIMICA DEL OXIGENO 1.-SULFITO DE SODIO: 2Na 2 SO 3 + O 2 ===> 2Na 2 SO 4

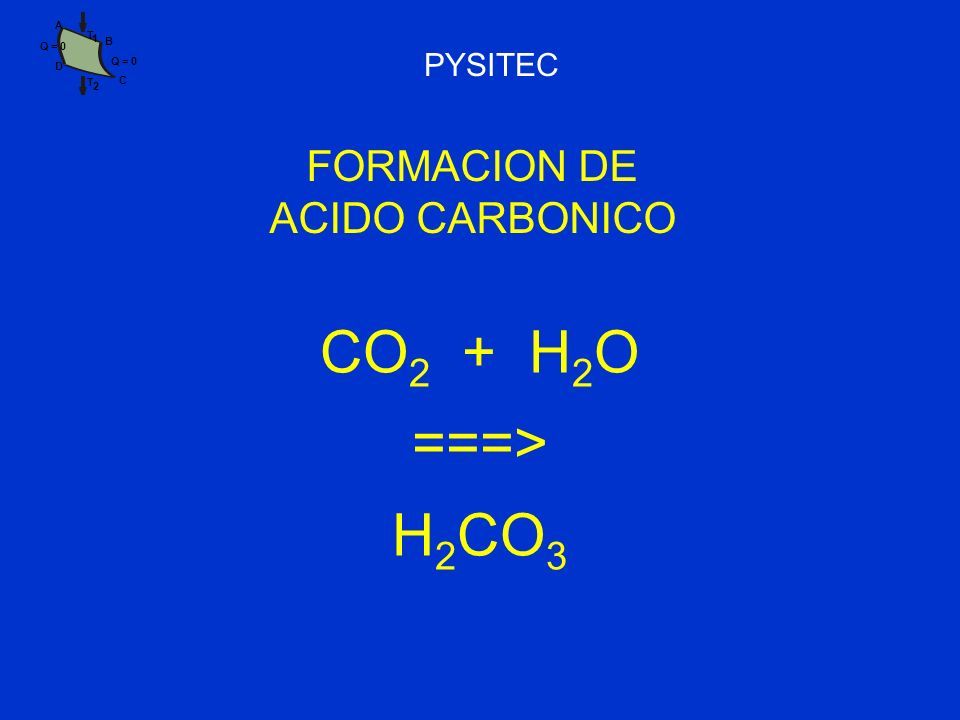

97 PYSITEC A B C D T 1 2 T Q = 0 FORMACION DE ACIDO CARBONICO CO 2 + H 2 O ===> H 2 CO 3

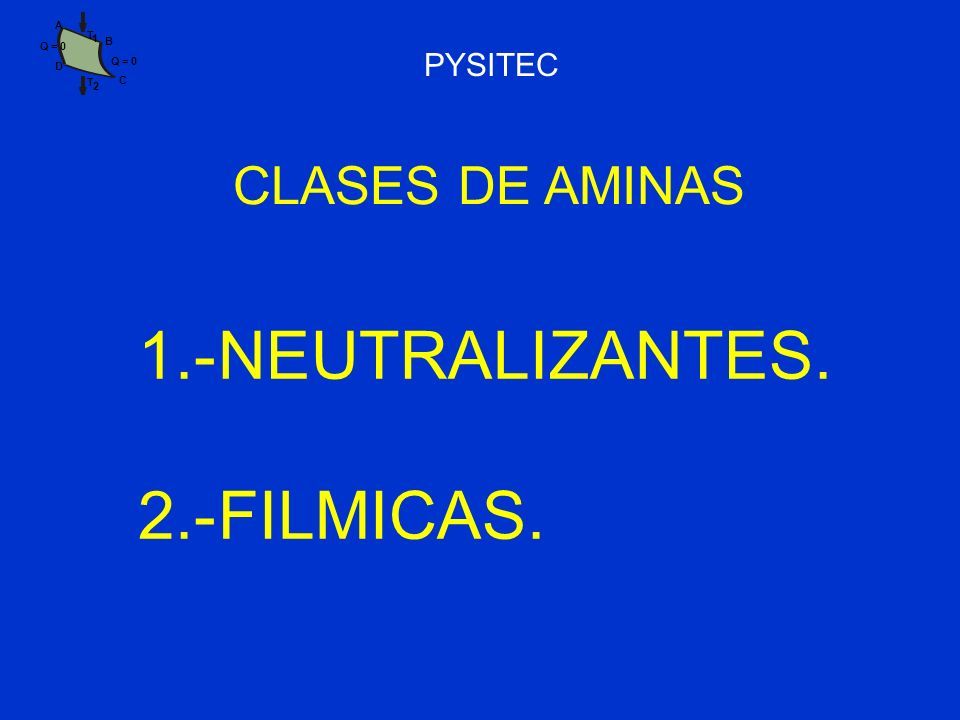

98 PYSITEC A B C D T 1 2 T Q = 0 CLASES DE AMINAS 1.-NEUTRALIZANTES. 2.-FILMICAS.

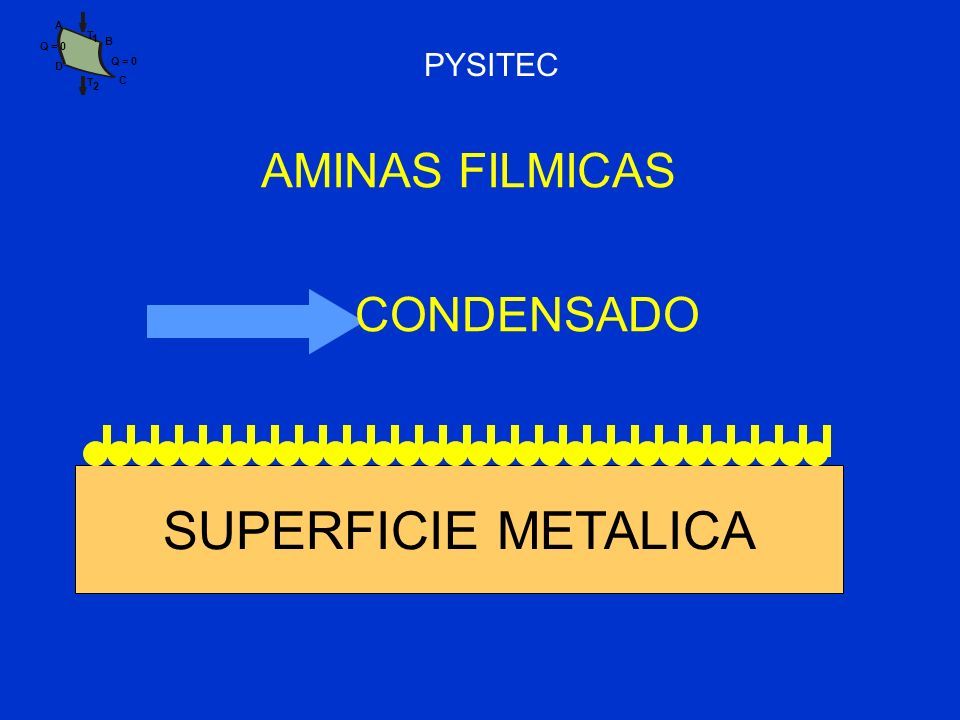

99 PYSITEC A B C D T 1 2 T Q = 0 AMINAS FILMICAS SUPERFICIE METALICA CONDENSADO
