1 Examen parcial (M1 y M2): 7-6-2019 Aula: 2.7 16:15 FÍSICA II GRADO
Escuela Politécnica Superior Universidad de Sevilla FÍSICA II GRADO Ingeniería Mecánica Prof. Norge Cruz Hernández Examen parcial (M1 y M2): Aula: 2.7 16:15 Campo magnético en el vacío. Inducción. Ondas. Óptica

2 FÍSICA II GRADO Ingeniería Mecánica Tema 8. Óptica
Escuela Politécnica Superior Universidad de Sevilla FÍSICA II GRADO Ingeniería Mecánica Tema 8. Óptica Prof. Norge Cruz Hernández

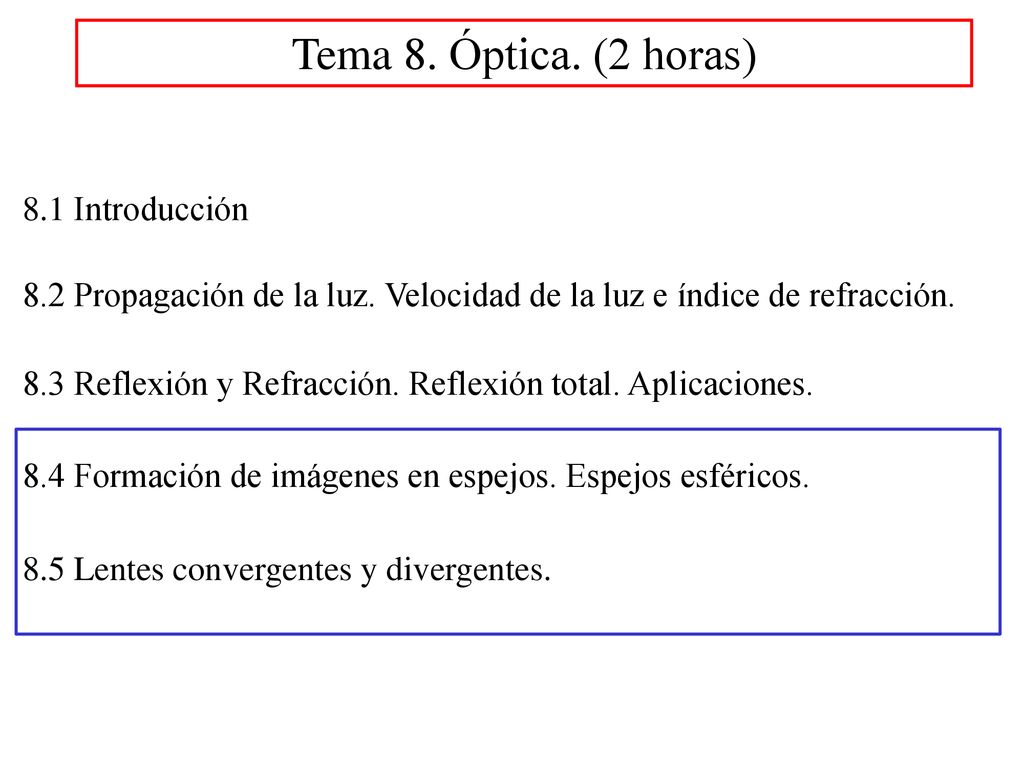

3 Tema 8. Óptica. (2 horas) 8.1 Introducción
8.2 Propagación de la luz. Velocidad de la luz e índice de refracción. 8.3 Reflexión y Refracción. Reflexión total. Aplicaciones. 8.4 Formación de imágenes en espejos. Espejos esféricos. 8.5 Lentes convergentes y divergentes.

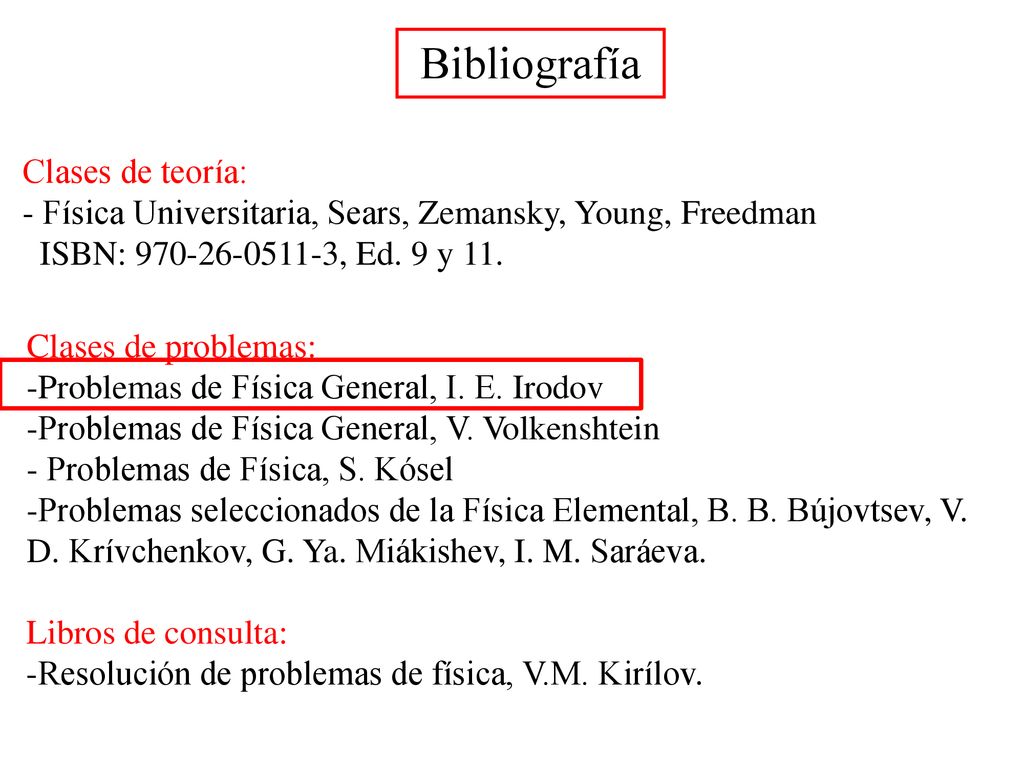

4 Bibliografía Clases de teoría:
- Física Universitaria, Sears, Zemansky, Young, Freedman ISBN: , Ed. 9 y 11. Clases de problemas: -Problemas de Física General, I. E. Irodov Problemas de Física General, V. Volkenshtein Problemas de Física, S. Kósel Problemas seleccionados de la Física Elemental, B. B. Bújovtsev, V. D. Krívchenkov, G. Ya. Miákishev, I. M. Saráeva. Libros de consulta: Resolución de problemas de física, V.M. Kirílov.

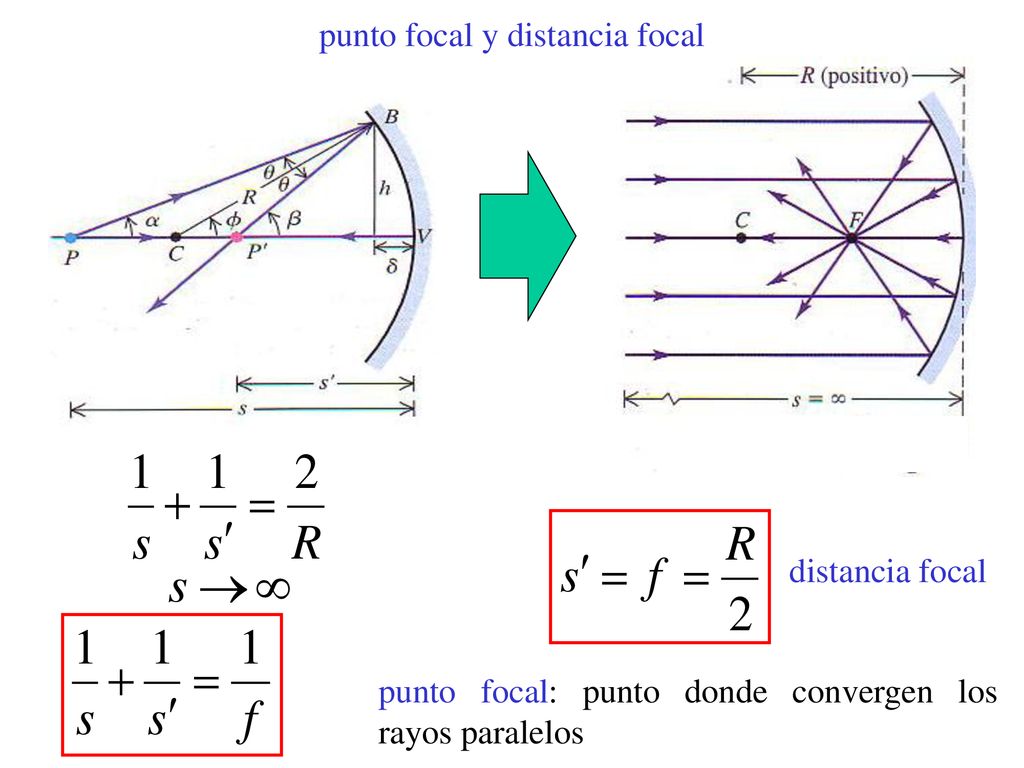

5 punto focal y distancia focal
punto focal: punto donde convergen los rayos paralelos

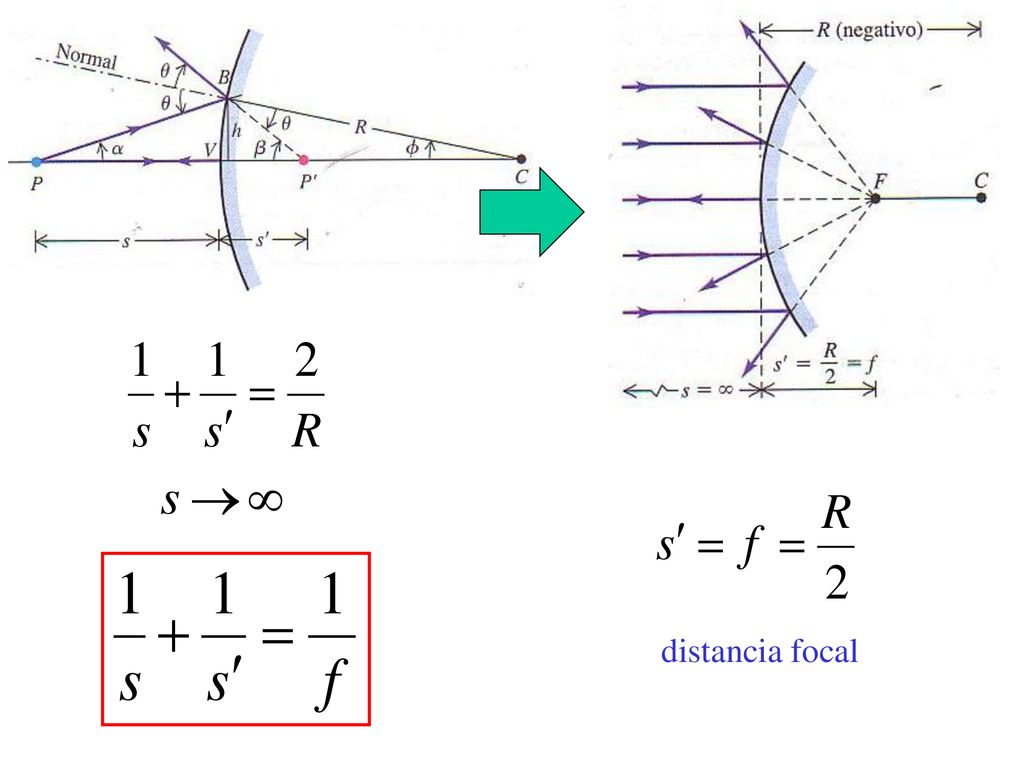

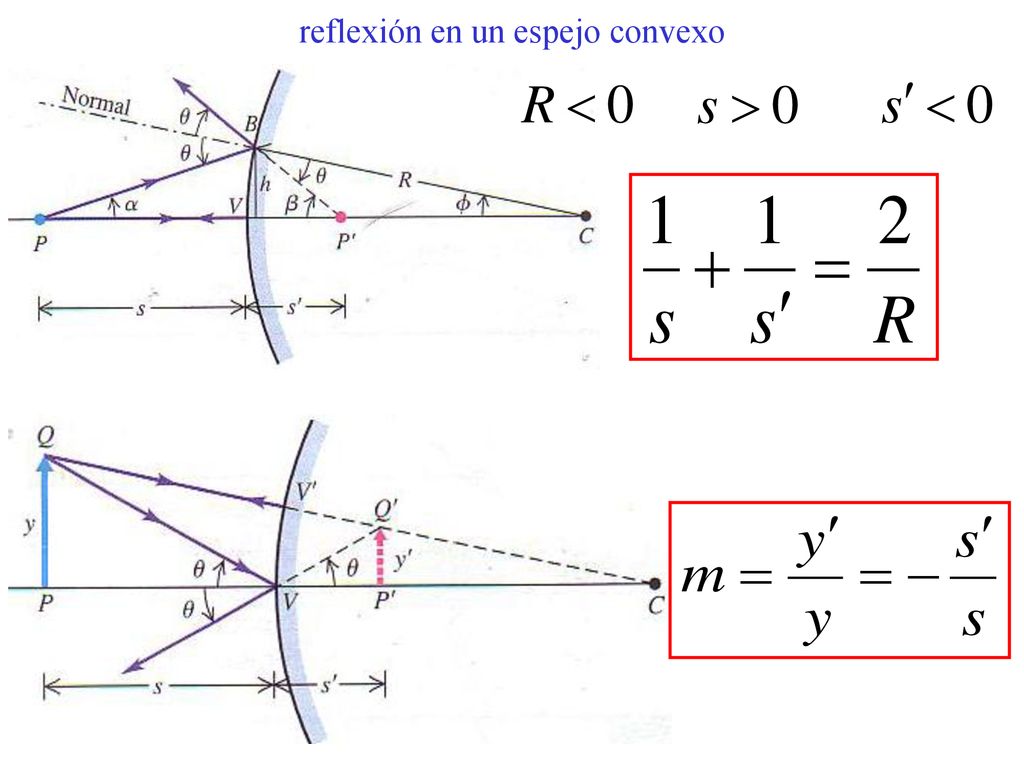

6 reflexión en un espejo convexo

7 distancia focal

8 Su imagen solamente se formará en el infinito
Si colocamos un objeto en el foco, detrás del espejo cóncavo. Su imagen solamente se formará en el infinito

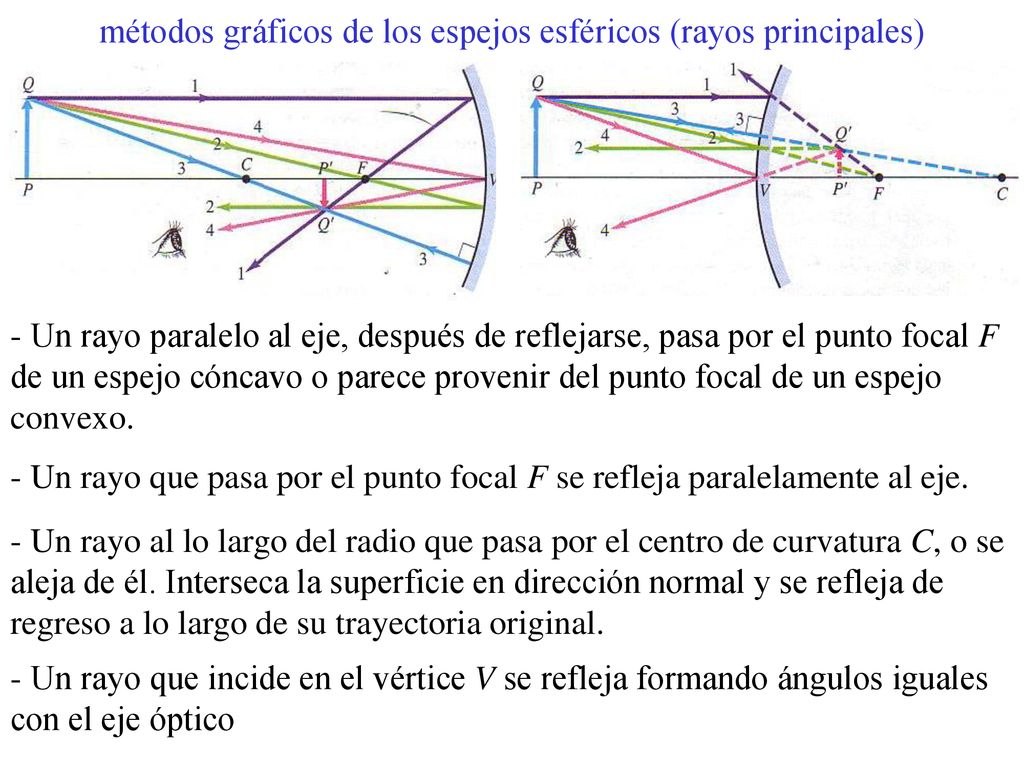

9 métodos gráficos de los espejos esféricos (rayos principales)
- Un rayo paralelo al eje, después de reflejarse, pasa por el punto focal F de un espejo cóncavo o parece provenir del punto focal de un espejo convexo. - Un rayo que pasa por el punto focal F se refleja paralelamente al eje. - Un rayo al lo largo del radio que pasa por el centro de curvatura C, o se aleja de él. Interseca la superficie en dirección normal y se refleja de regreso a lo largo de su trayectoria original. - Un rayo que incide en el vértice V se refleja formando ángulos iguales con el eje óptico

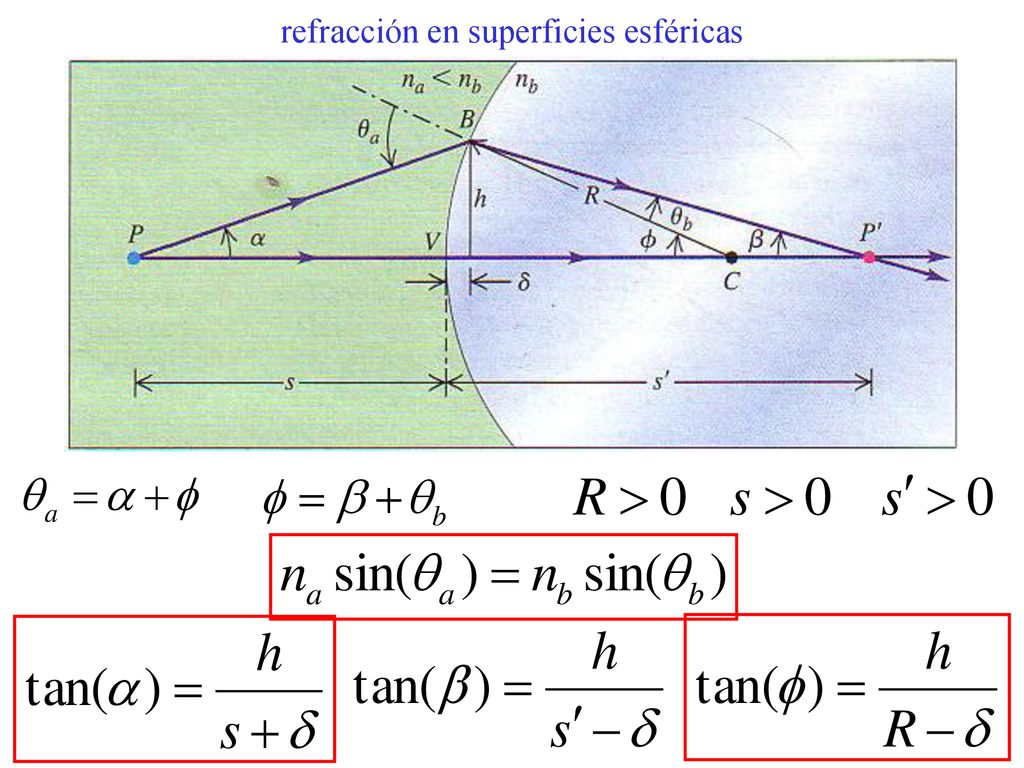

10 refracción en superficies esféricas

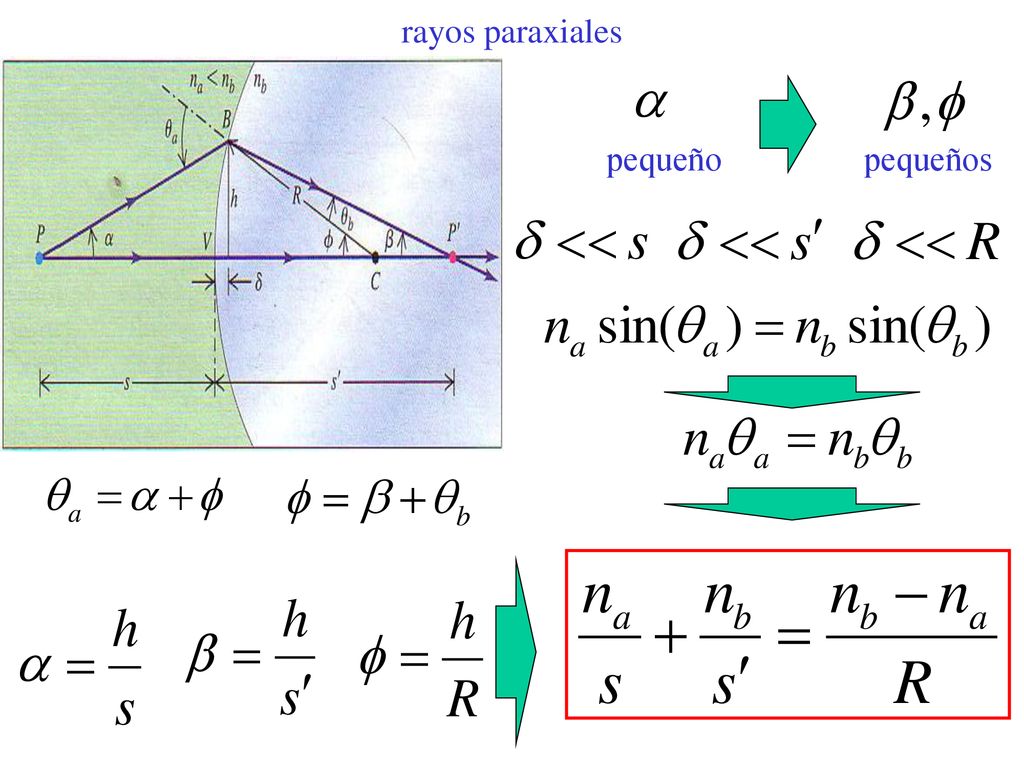

11 rayos paraxiales pequeño pequeños

12 Para encontrar la imagen de un objeto extenso, lo consideramos como si fueran muchos objetos puntuales. Cada objeto puntual tendrá una imagen, y la unión de estas conformarán la imagen del objeto. pequeño pequeños

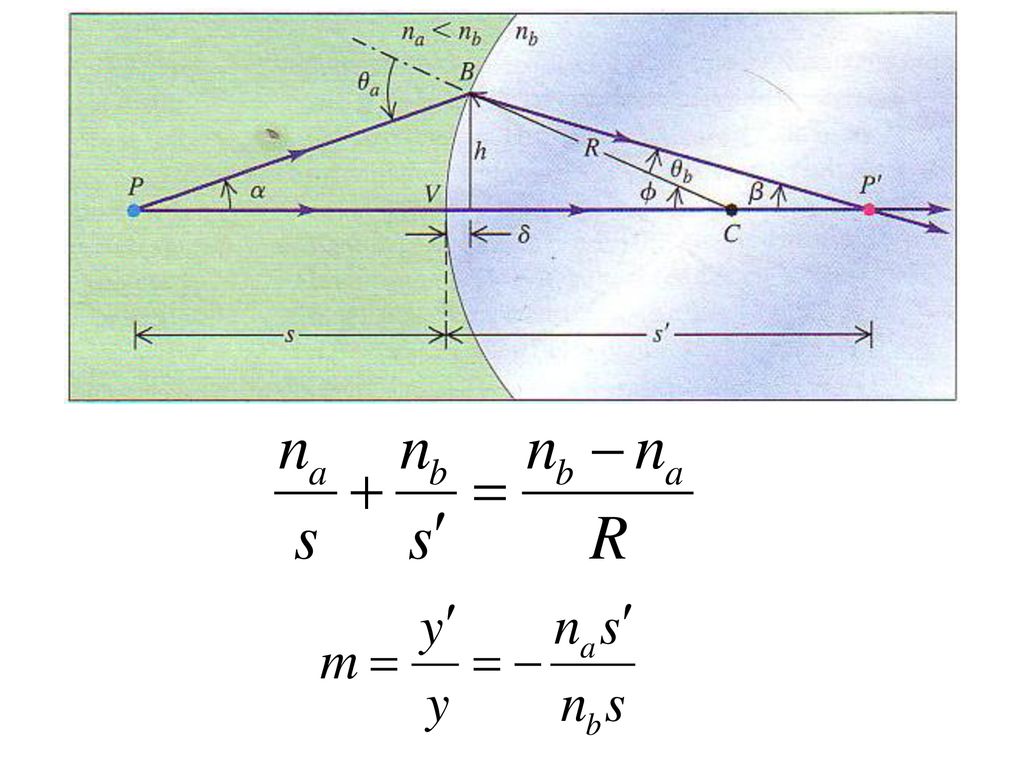

13

14 8.5 Lentes convergentes y divergentes.
lentes delgadas: es un sistema óptico de dos superficies esféricas muy cercana una de la otra. lentes convergentes: cuando incide un haz de rayos paralelos y los rayos salientes convergen en un punto.

15 relación objeto-imagen
lente delgada

16

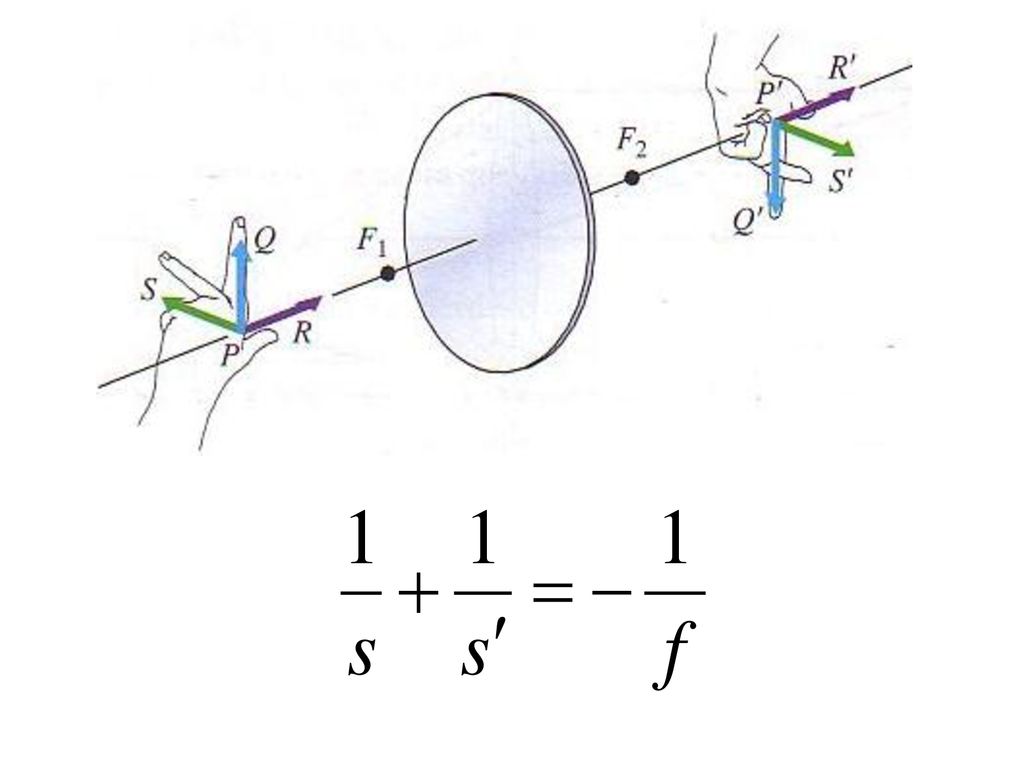

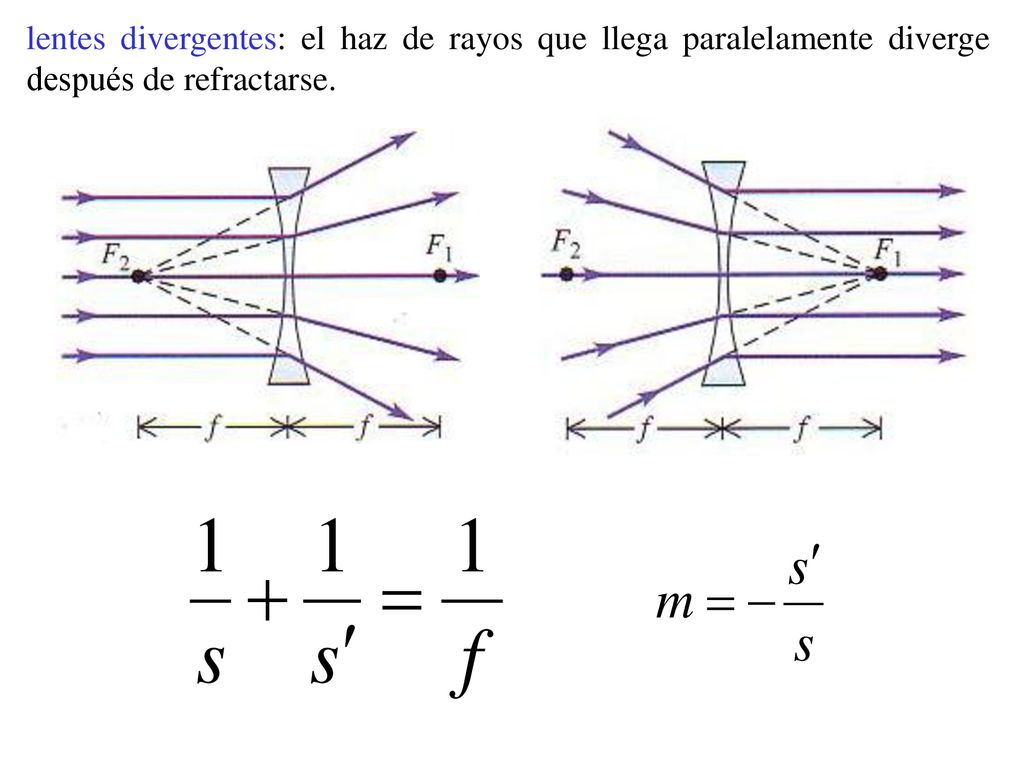

17 lentes divergentes: el haz de rayos que llega paralelamente diverge después de refractarse.
