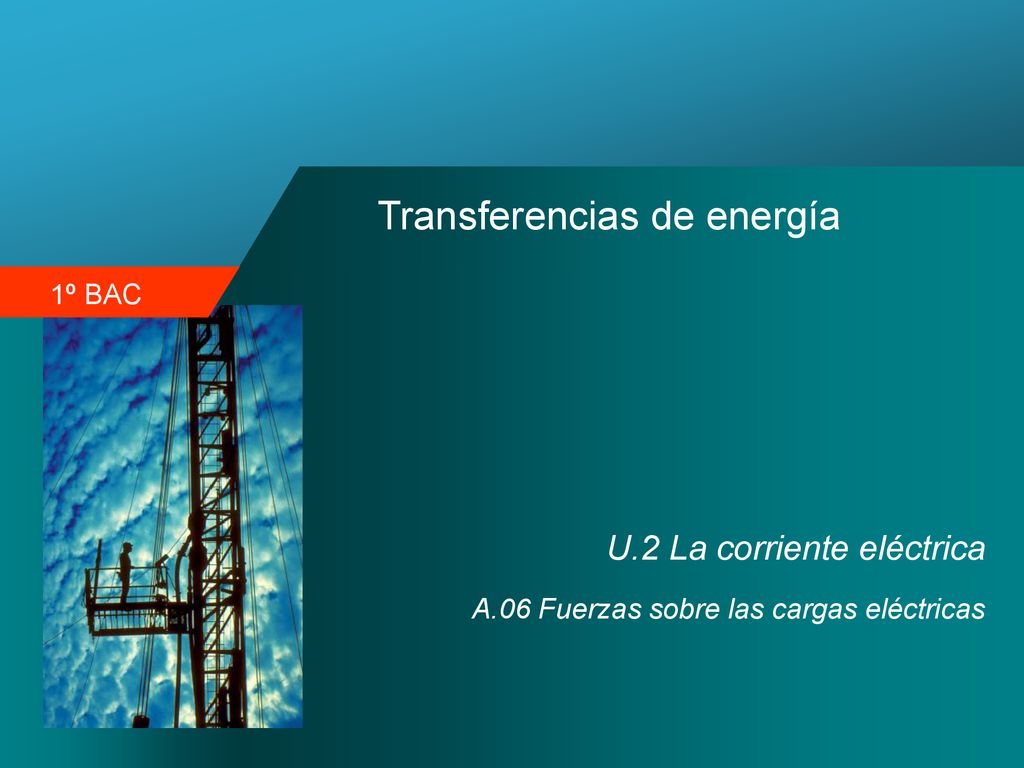

1 Transferencias de energía
U.2 La corriente eléctrica A.06 Fuerzas sobre las cargas eléctricas

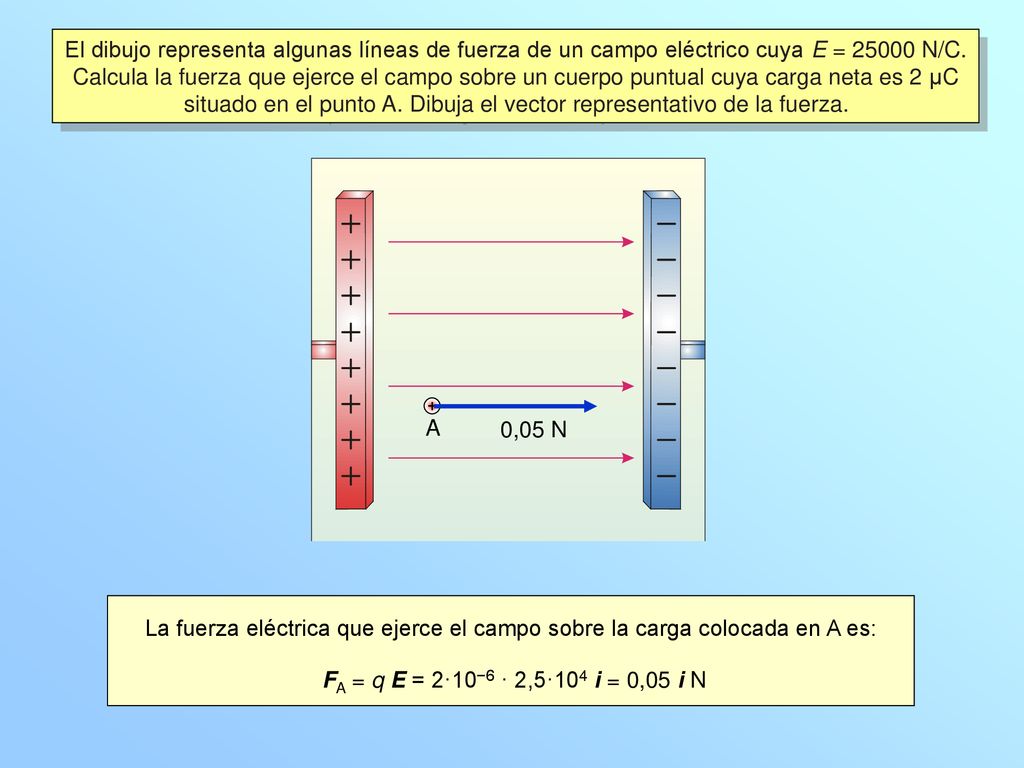

2 El dibujo representa algunas líneas de fuerza de un campo eléctrico cuya E = N/C. Calcula la fuerza que ejerce el campo sobre un cuerpo puntual cuya carga neta es 2 μC situado en el punto A. Dibuja el vector representativo de la fuerza. A 0,05 N La fuerza eléctrica que ejerce el campo sobre la carga colocada en A es: FA = q E = 2·10−6 · 2,5·104 i = 0,05 i N

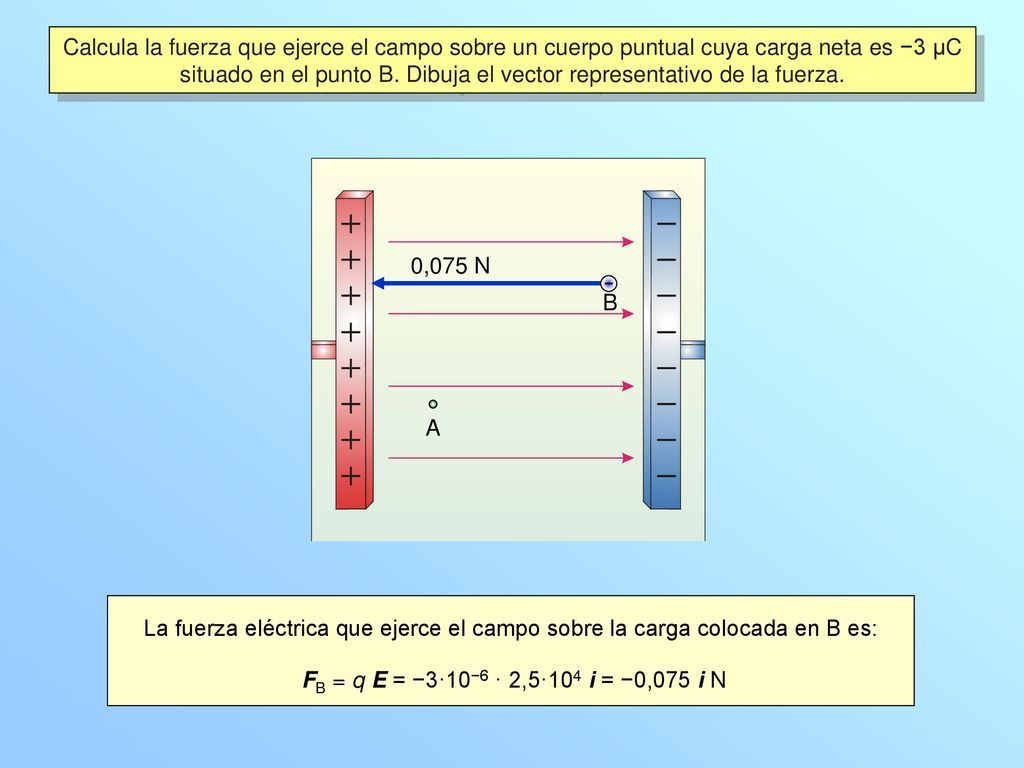

3 Calcula la fuerza que ejerce el campo sobre un cuerpo puntual cuya carga neta es −3 μC situado en el punto B. Dibuja el vector representativo de la fuerza. 0,075 N B A La fuerza eléctrica que ejerce el campo sobre la carga colocada en B es: FB = q E = −3·10−6 · 2,5·104 i = −0,075 i N

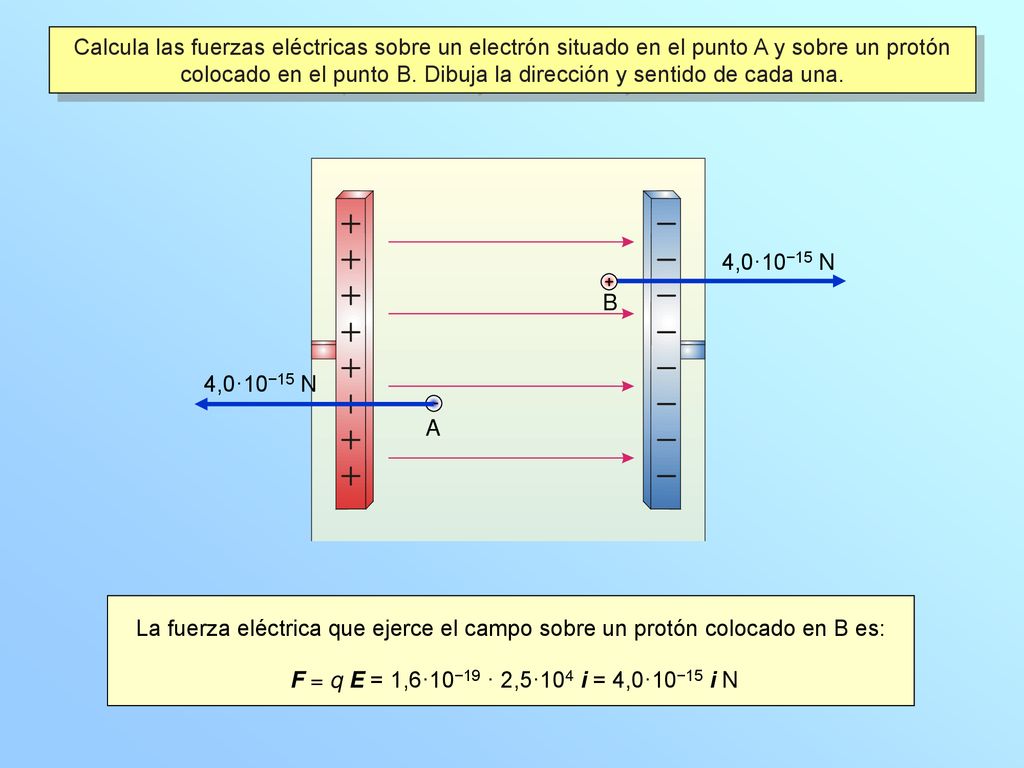

4 Calcula las fuerzas eléctricas sobre un electrón situado en el punto A y sobre un protón colocado en el punto B. Dibuja la dirección y sentido de cada una. B 4,0·10−15 N A La fuerza eléctrica que ejerce el campo sobre un electrón colocado en A es: F = q E = −1,6·10−19 · 2,5·104 i = −4,0·10−15 i N

5 Calcula las fuerzas eléctricas sobre un electrón situado en el punto A y sobre un protón colocado en el punto B. Dibuja la dirección y sentido de cada una. 4,0·10−15 N B 4,0·10−15 N A La fuerza eléctrica que ejerce el campo sobre un protón colocado en B es: F = q E = 1,6·10−19 · 2,5·104 i = 4,0·10−15 i N
