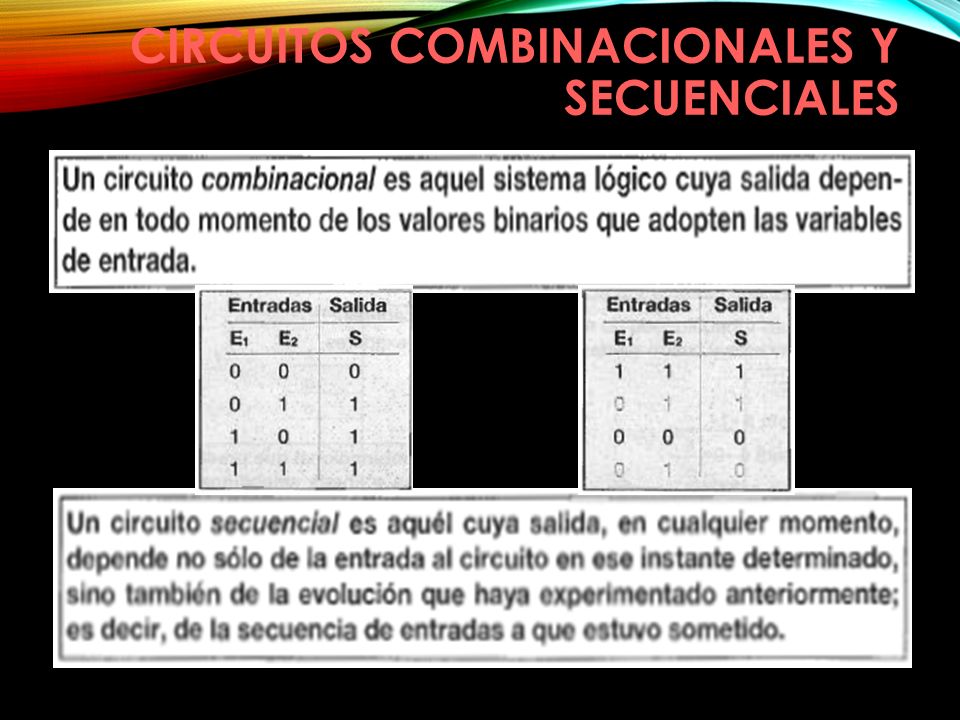

1 CIRCUITOS COMBINACIONALES Y SECUENCIALES

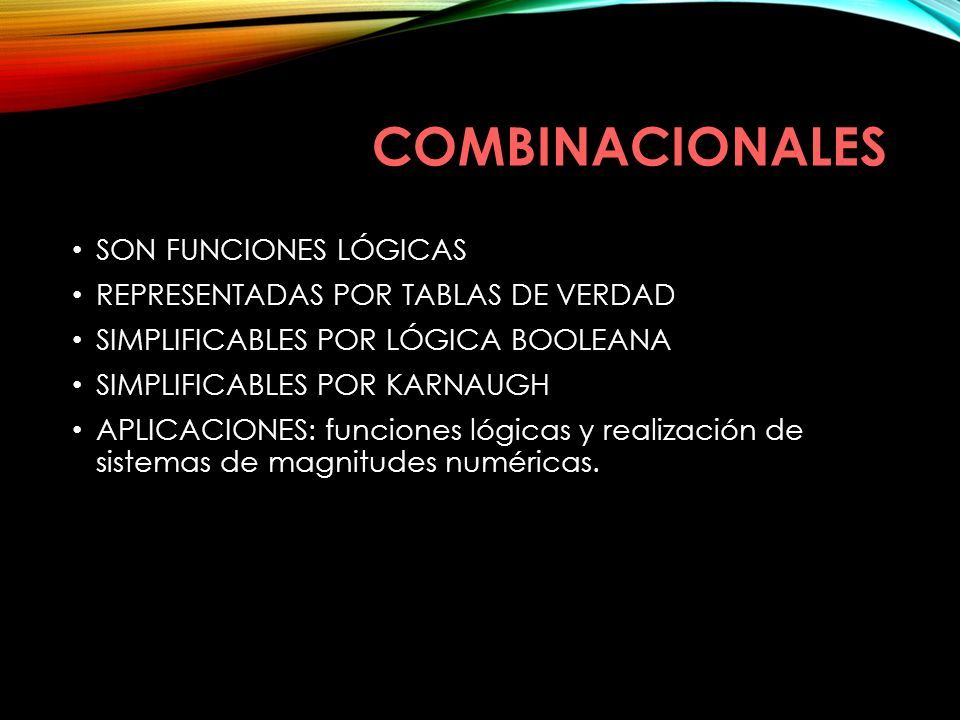

2 COMBINACIONALES SON FUNCIONES LÓGICAS REPRESENTADAS POR TABLAS DE VERDAD SIMPLIFICABLES POR LÓGICA BOOLEANA SIMPLIFICABLES POR KARNAUGH APLICACIONES: funciones lógicas y realización de sistemas de magnitudes numéricas.

3 TIPOS DE COMBINACIONALES Para funciones sencillas: puertas lógicas. Para funciones complejas: Decodificadores Codificadores Demultiplexadores Multiplexadores Convertidores de códigos.

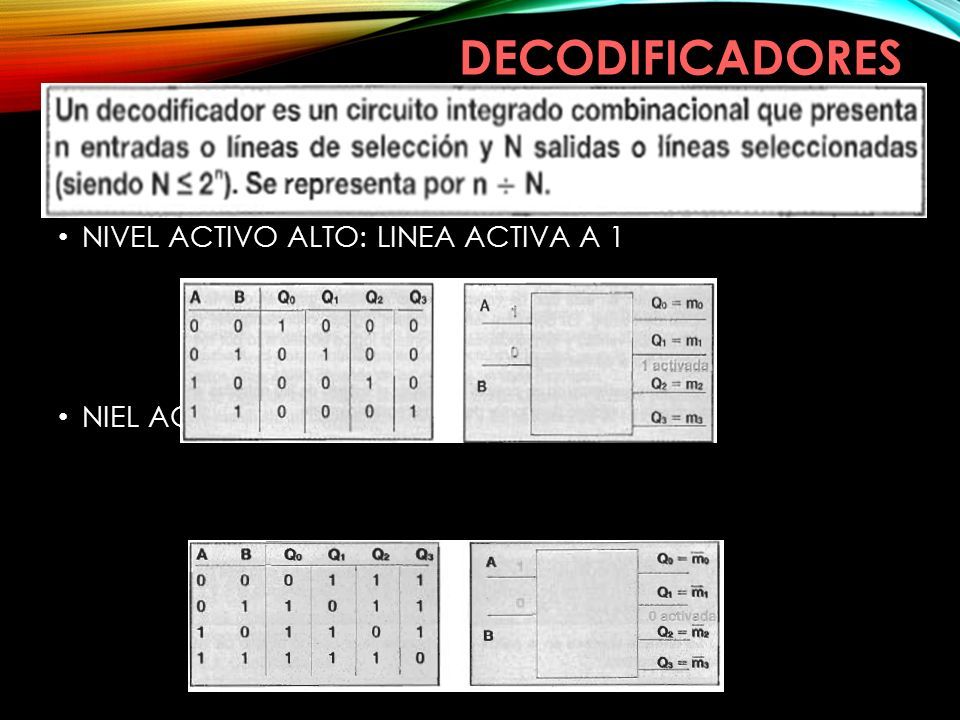

4 DECODIFICADORES NIVEL ACTIVO ALTO: LINEA ACTIVA A 1 NIEL ACTIVO BAJO: LINEA ACTIVA A O

5 EJEMPLO APLIACIÓN DECODIFICADOR

6 DEMULTIPLEXADOR

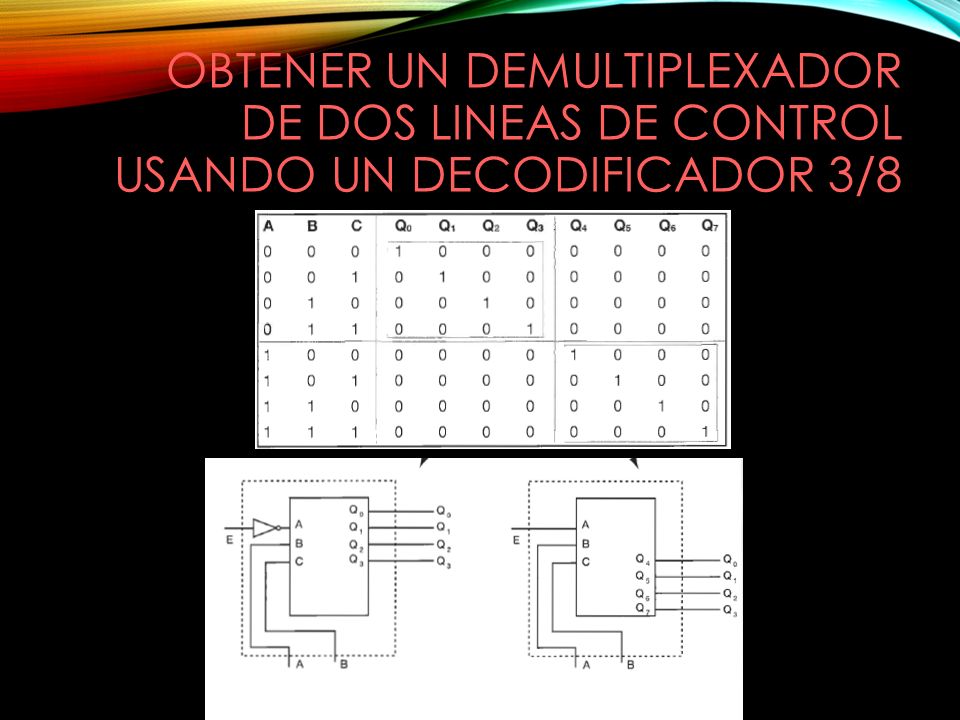

7 OBTENER UN DEMULTIPLEXADOR DE DOS LINEAS DE CONTROL USANDO UN DECODIFICADOR 3/8

8 CODIFICADORES

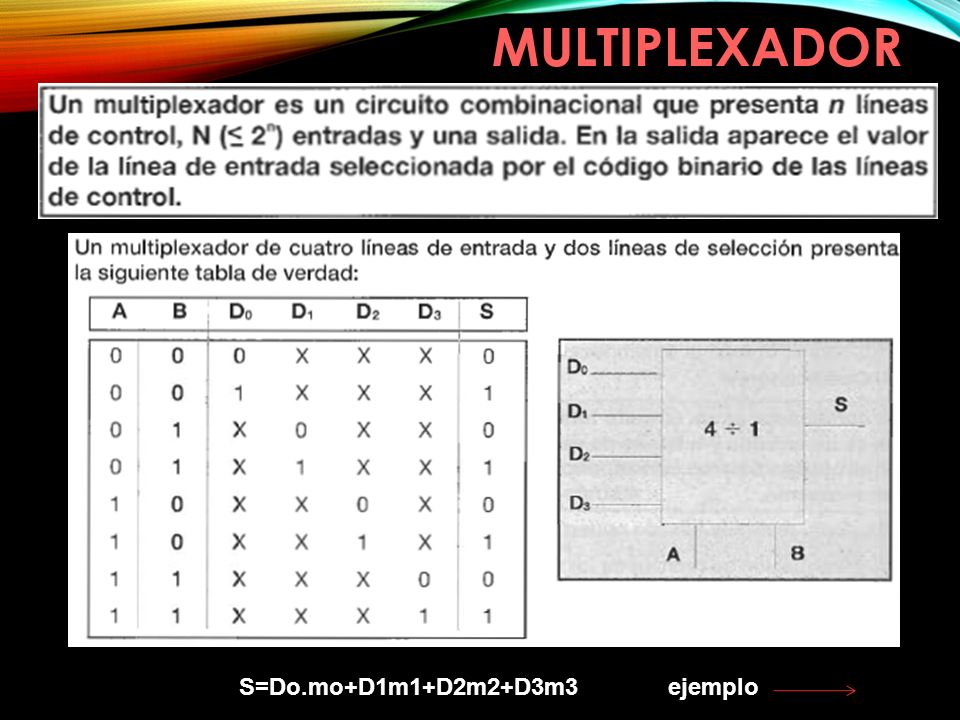

9 MULTIPLEXADOR S=Do.mo+D1m1+D2m2+D3m3 ejemplo

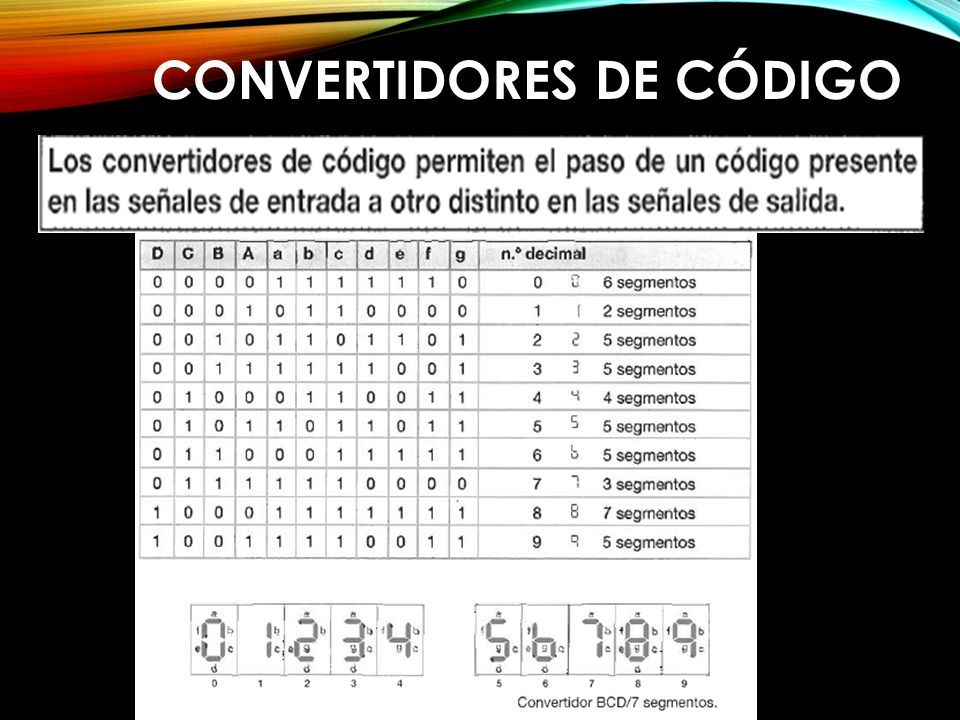

10 CONVERTIDORES DE CÓDIGO

11 APLICACIÓNES COMBINACIONALES: SUMADOR PROCESAMIENTO DE OPERACIONES CODIFICADAS EN BINARIO

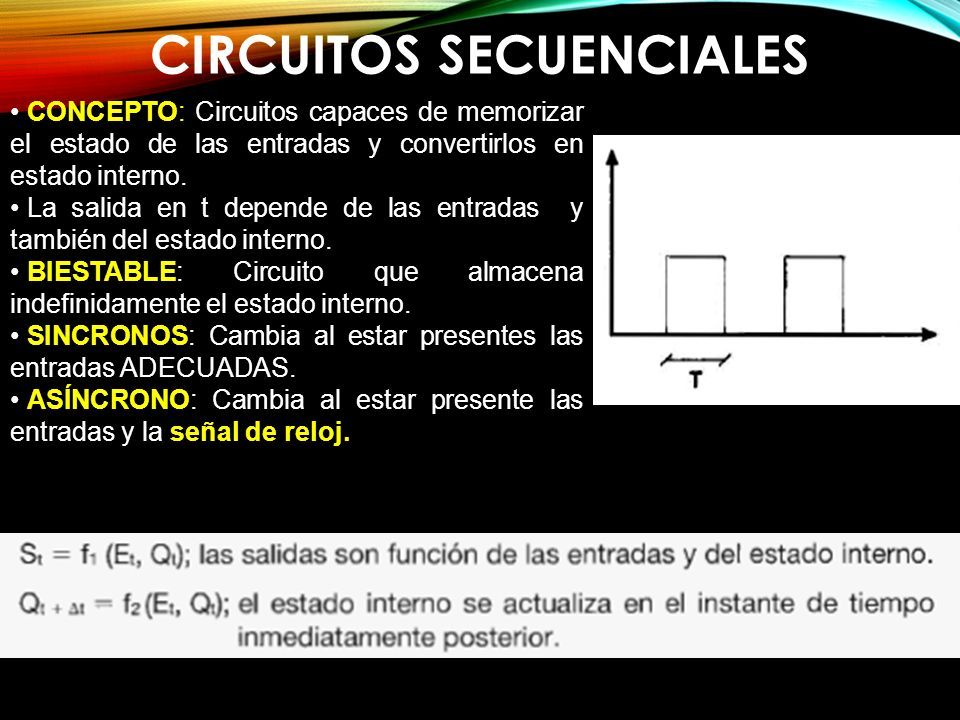

12 CIRCUITOS SECUENCIALES CONCEPTO: Circuitos capaces de memorizar el estado de las entradas y convertirlos en estado interno. La salida en t depende de las entradas y también del estado interno. BIESTABLE: Circuito que almacena indefinidamente el estado interno. SINCRONOS: Cambia al estar presentes las entradas ADECUADAS. ASÍNCRONO: Cambia al estar presente las entradas y la señal de reloj.

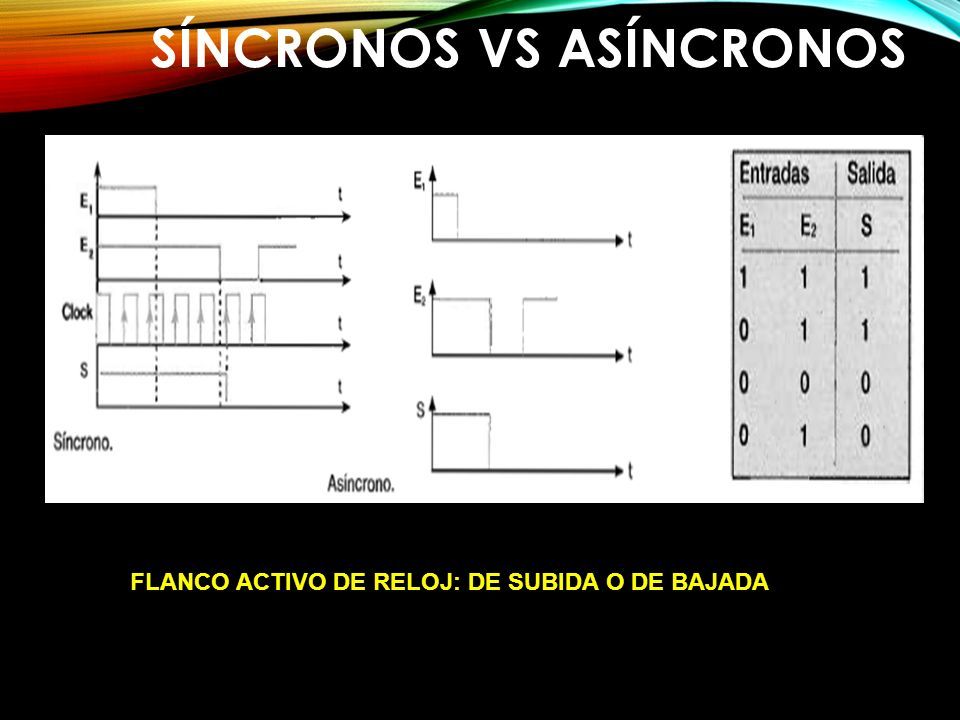

13 SÍNCRONOS VS ASÍNCRONOS FLANCO ACTIVO DE RELOJ: DE SUBIDA O DE BAJADA

14 BIESTABLES, BÁSCULAS O FLIP-FLOPS DEFINICIÓN: Circuitos lógicos que permanecen indefinidamente en uno de sus dos estados estables aunque hayan desaparecido las señales de entrada que lo llevaron a ese estado. TIPOS: Síncronos y asíncronos. (R-S; EDGE-TIGGERED;MASTER-SLAVE;T;LATCH; D) BIESTABLE ASÍNCRONO R-S: R=reset, salida Q=0 S= set, salida Q=1 R=0 y S=0, salida conserva el último valor indefinidamente. R=1 y S=1, salida conserva el último valor indefinidamente. R=1 y S=1, DEPENDE.: INSCRIPCIÓN PRIORITARIA, BORRADO PRIORITARIO EJEMPLO

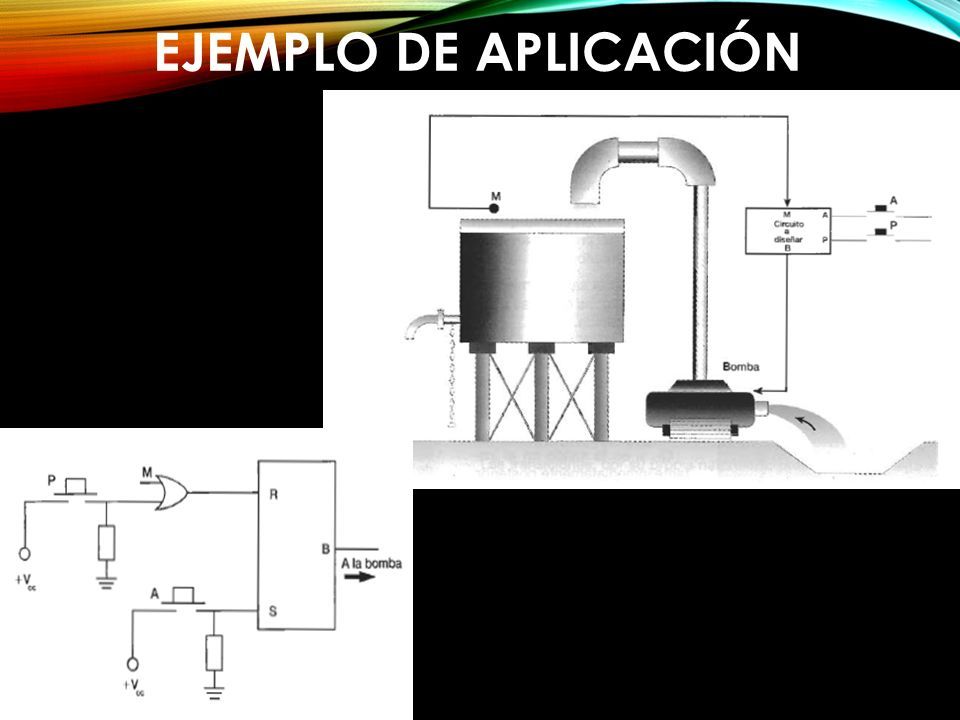

15 EJEMPLO DE APLICACIÓN

16 BIESTABLES SÍNCRONOS BIESTABLE SÍNCRONO R-S BIESTABLE EDGE-TIGGERED O DE DISPARO POR FLANCO

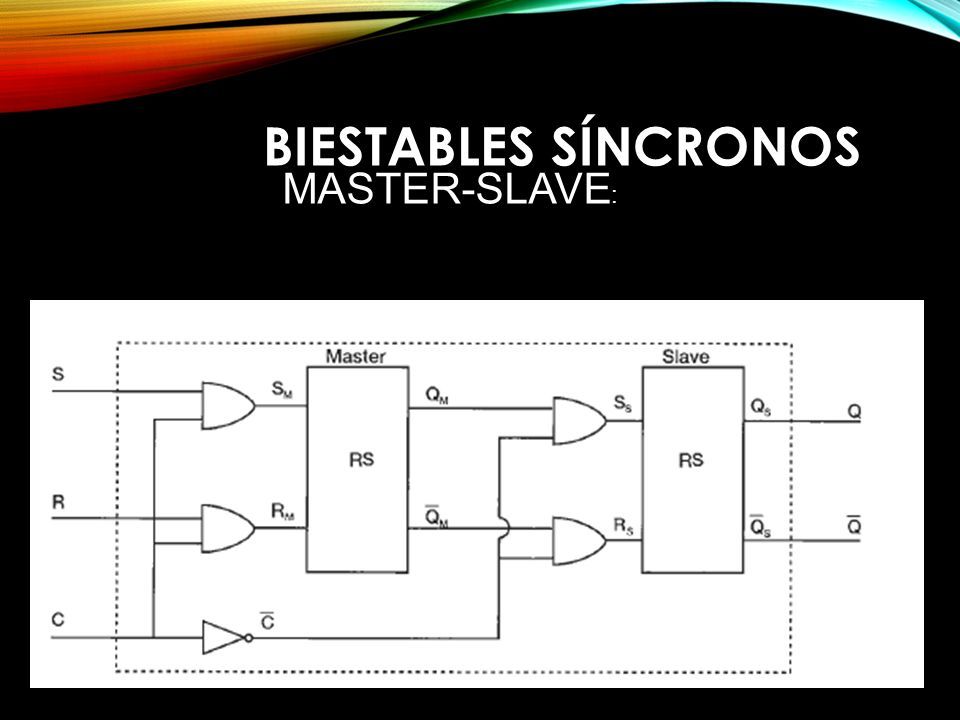

17 BIESTABLES SÍNCRONOS MASTER-SLAVE :

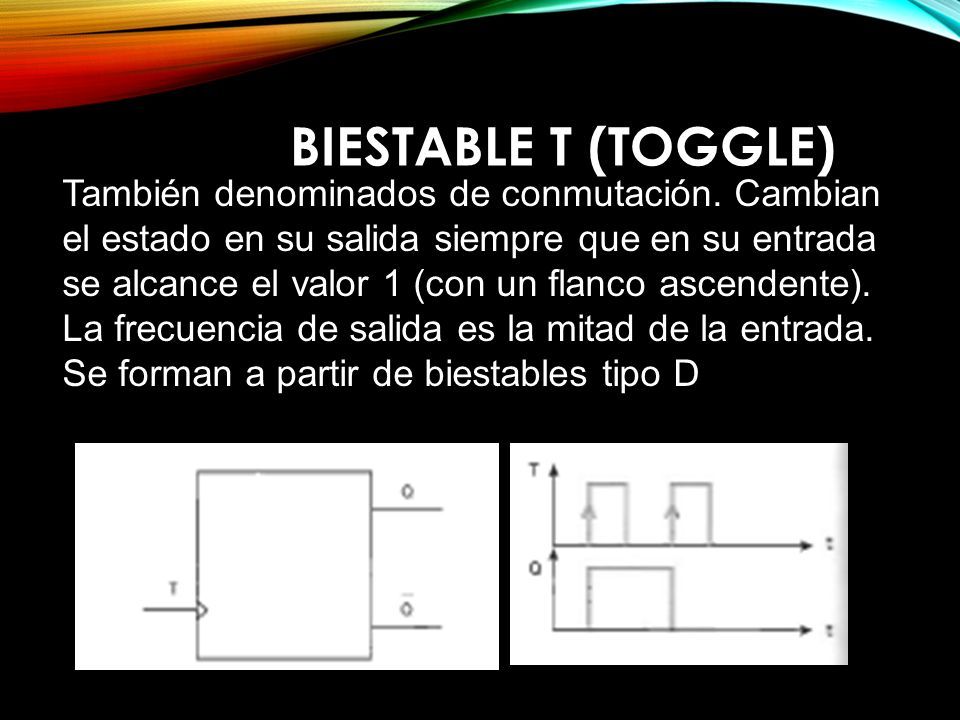

18 BIESTABLE T (TOGGLE) También denominados de conmutación. Cambian el estado en su salida siempre que en su entrada se alcance el valor 1 (con un flanco ascendente). La frecuencia de salida es la mitad de la entrada. Se forman a partir de biestables tipo D

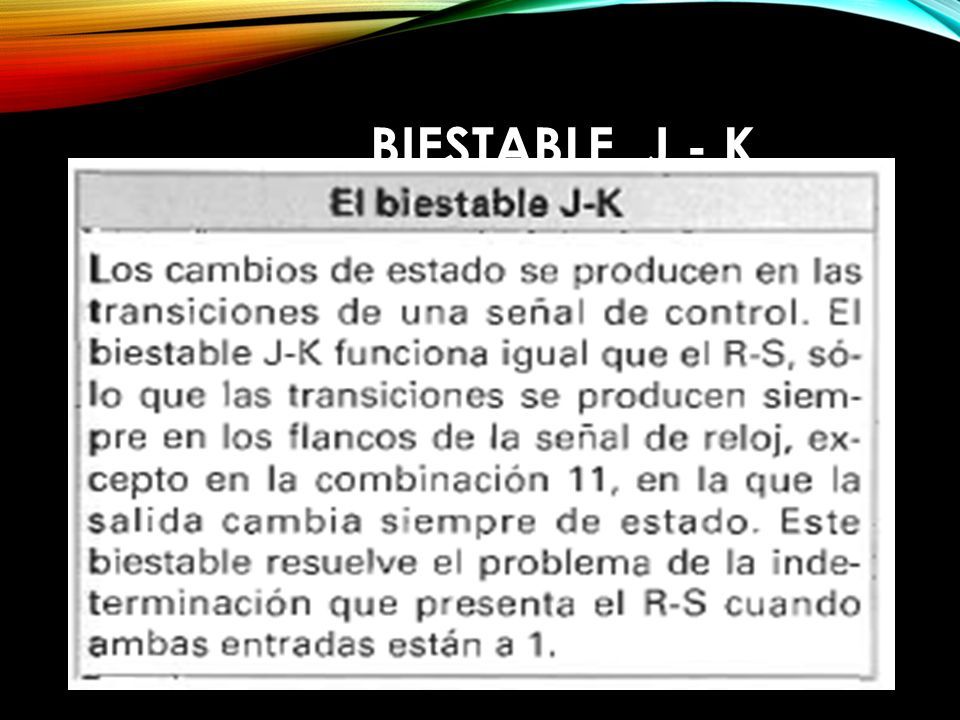

19 BIESTABLE J - K

20 BIESTABLE LATCH La salida Q sigue a la entrada D mientras está activa la señal C

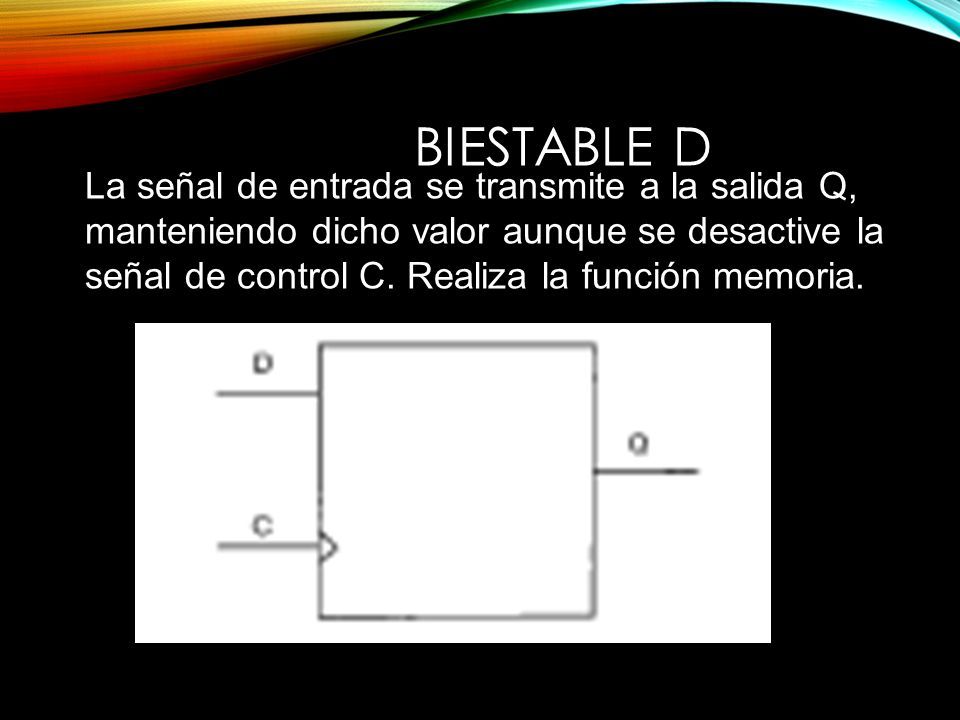

21 BIESTABLE D La señal de entrada se transmite a la salida Q, manteniendo dicho valor aunque se desactive la señal de control C. Realiza la función memoria.

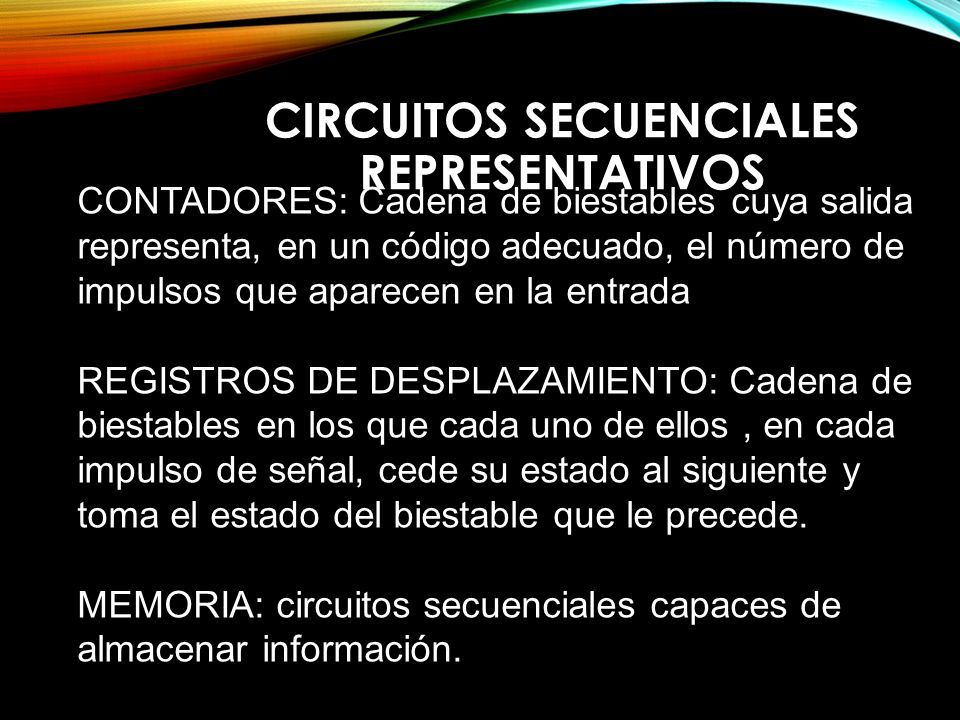

22 CIRCUITOS SECUENCIALES REPRESENTATIVOS CONTADORES: Cadena de biestables cuya salida representa, en un código adecuado, el número de impulsos que aparecen en la entrada REGISTROS DE DESPLAZAMIENTO: Cadena de biestables en los que cada uno de ellos, en cada impulso de señal, cede su estado al siguiente y toma el estado del biestable que le precede. MEMORIA: circuitos secuenciales capaces de almacenar información.
