1 C1 - Andres Camilo Castellanos Pinilla Topologías físicas de red - Redes de área local (LAN) - Redes de área amplia (WAN) - Redes de área metropolitana (MAN) - Redes de área de almacenamiento (SAN)

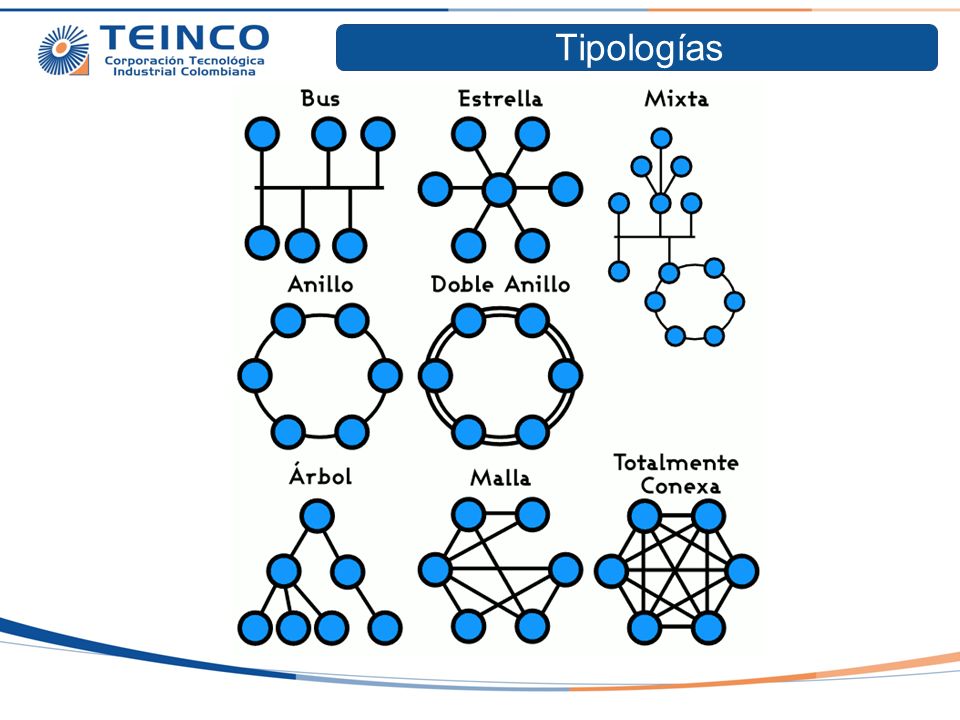

2 Tipologías

3 Una topología de bus usa solo un cable backbone que debe terminarse en ambos extremos. Todos los host se conectan directamente a este backbone. Su funcionamiento es simple y es muy fácil de instalar, pero es muy sensible a problemas de tráfico, y un fallo o una rotura en el cable interrumpe todas las transmisiones. Esto hace que se dificulte el mantenimiento de la red Tipologías Bus La topología de anillo conecta los nodos punto a punto, formando un anillo físico y consiste en conectar varios nodos a una red que tiene una serie de repetidores. Cuando un nodo transmite información a otro la información pasa por cada repetidor hasta llegar al nodo deseado. El problema principal de esta topología es que los repetidores son unidireccionales (siempre van en el mismo sentido). Después de pasar los datos enviados a otro nodo por dicho nodo, continua circulando por la red hasta llegar de nuevo al nodo de origen, donde es eliminado. Esta topología no tiene problemas por la congestión de tráfico, pero si hay una rotura de un enlace, se produciría un fallo general en la red. Anillo https://www.youtube.com/watch?v=zsOvCfGFWN4

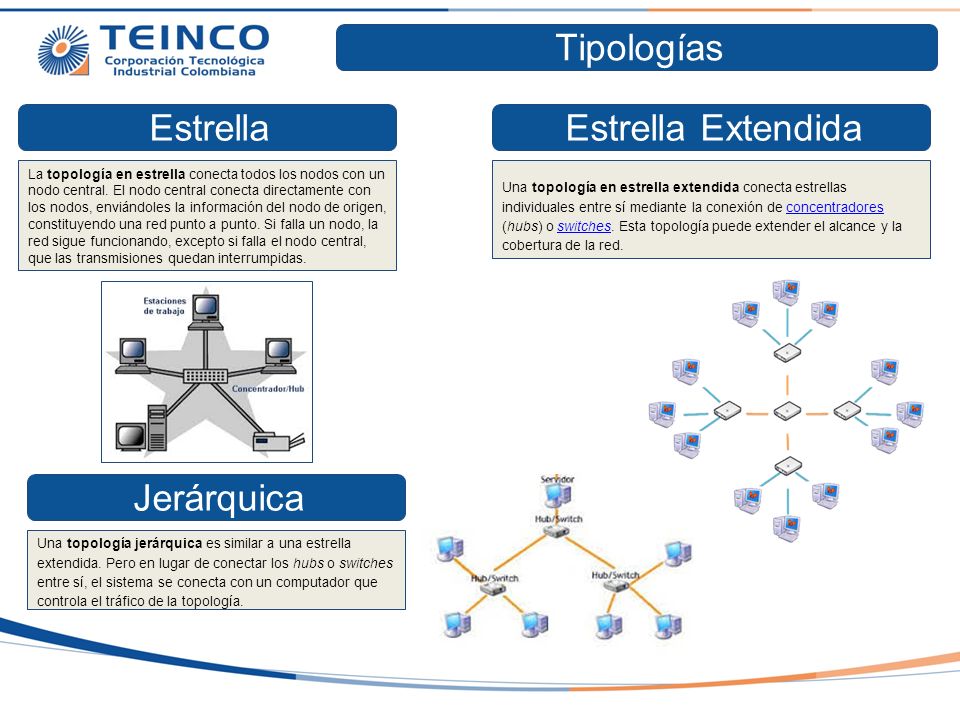

4 La topología en estrella conecta todos los nodos con un nodo central. El nodo central conecta directamente con los nodos, enviándoles la información del nodo de origen, constituyendo una red punto a punto. Si falla un nodo, la red sigue funcionando, excepto si falla el nodo central, que las transmisiones quedan interrumpidas. Tipologías Estrella Una topología en estrella extendida conecta estrellas individuales entre sí mediante la conexión de concentradores (hubs) o switches. Esta topología puede extender el alcance y la cobertura de la red.concentradoresswitches Estrella Extendida Una topología jerárquica es similar a una estrella extendida. Pero en lugar de conectar los hubs o switches entre sí, el sistema se conecta con un computador que controla el tráfico de la topología. Jerárquica

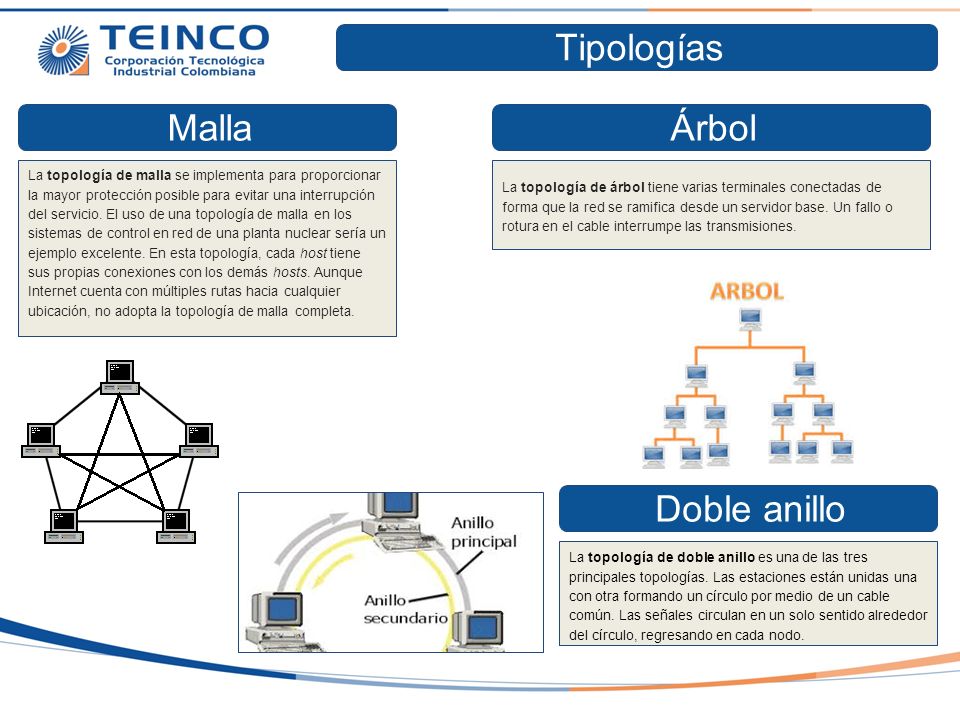

5 La topología de malla se implementa para proporcionar la mayor protección posible para evitar una interrupción del servicio. El uso de una topología de malla en los sistemas de control en red de una planta nuclear sería un ejemplo excelente. En esta topología, cada host tiene sus propias conexiones con los demás hosts. Aunque Internet cuenta con múltiples rutas hacia cualquier ubicación, no adopta la topología de malla completa. Tipologías Malla La topología de árbol tiene varias terminales conectadas de forma que la red se ramifica desde un servidor base. Un fallo o rotura en el cable interrumpe las transmisiones. Árbol La topología de doble anillo es una de las tres principales topologías. Las estaciones están unidas una con otra formando un círculo por medio de un cable común. Las señales circulan en un solo sentido alrededor del círculo, regresando en cada nodo. Doble anillo

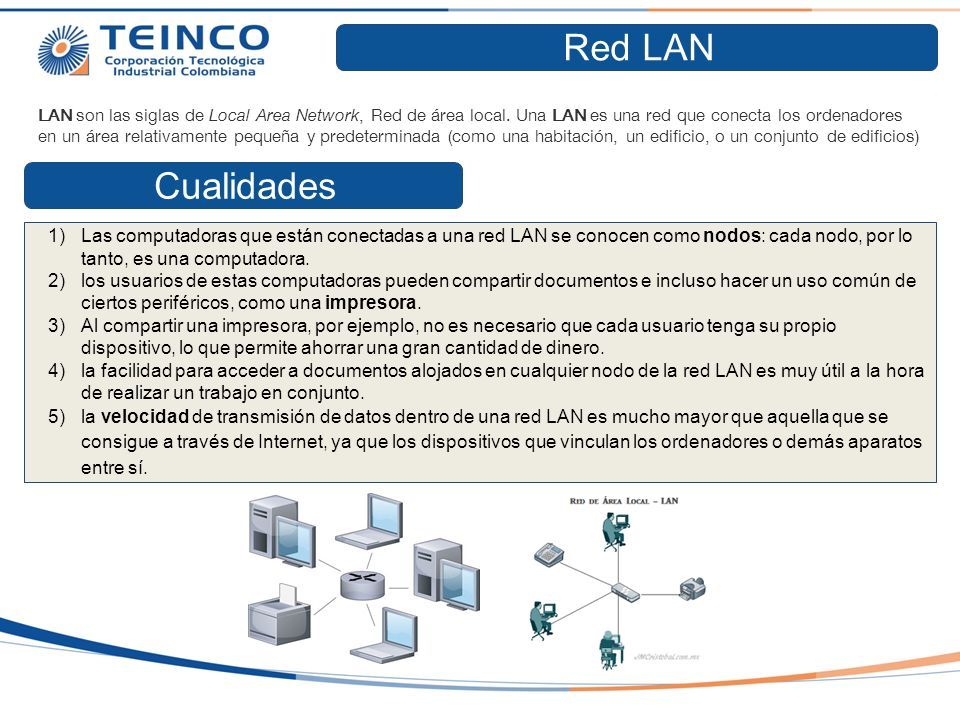

6 Red LAN LAN son las siglas de Local Area Network, Red de área local. Una LAN es una red que conecta los ordenadores en un área relativamente pequeña y predeterminada (como una habitación, un edificio, o un conjunto de edificios) 1)Las computadoras que están conectadas a una red LAN se conocen como nodos: cada nodo, por lo tanto, es una computadora. 2)los usuarios de estas computadoras pueden compartir documentos e incluso hacer un uso común de ciertos periféricos, como una impresora. 3)Al compartir una impresora, por ejemplo, no es necesario que cada usuario tenga su propio dispositivo, lo que permite ahorrar una gran cantidad de dinero. 4)la facilidad para acceder a documentos alojados en cualquier nodo de la red LAN es muy útil a la hora de realizar un trabajo en conjunto. 5)la velocidad de transmisión de datos dentro de una red LAN es mucho mayor que aquella que se consigue a través de Internet, ya que los dispositivos que vinculan los ordenadores o demás aparatos entre sí. Cualidades

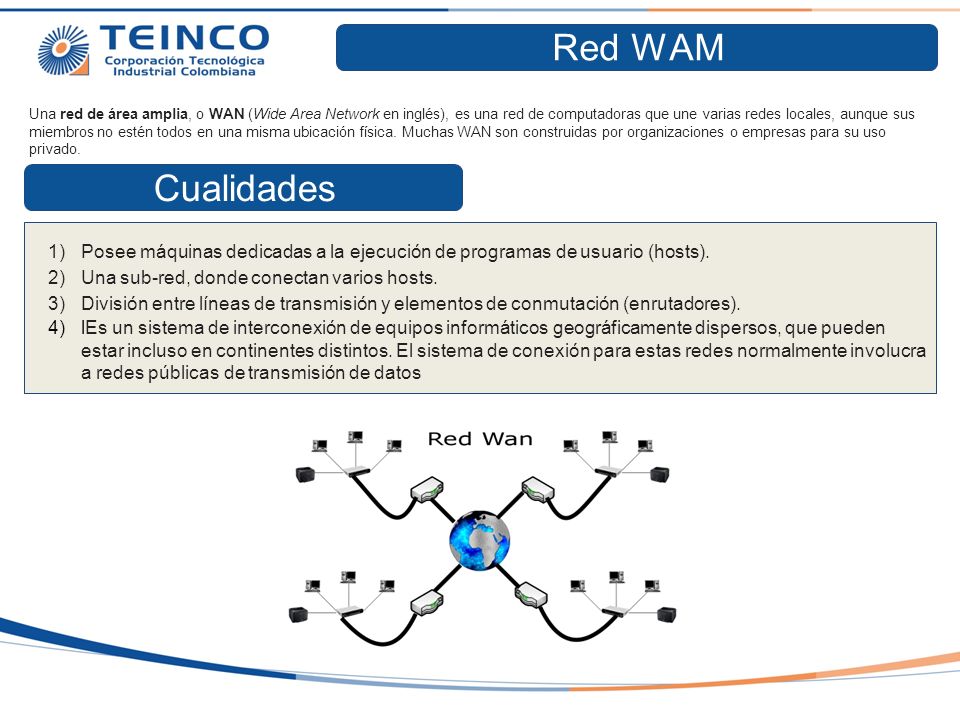

7 Red WAM Una red de área amplia, o WAN (Wide Area Network en inglés), es una red de computadoras que une varias redes locales, aunque sus miembros no estén todos en una misma ubicación física. Muchas WAN son construidas por organizaciones o empresas para su uso privado. 1)Posee máquinas dedicadas a la ejecución de programas de usuario (hosts). 2)Una sub-red, donde conectan varios hosts. 3)División entre líneas de transmisión y elementos de conmutación (enrutadores). 4)lEs un sistema de interconexión de equipos informáticos geográficamente dispersos, que pueden estar incluso en continentes distintos. El sistema de conexión para estas redes normalmente involucra a redes públicas de transmisión de datos Cualidades

8 Red MAN Una red de área metropolitana (MAN, siglas del inglés Metropolitan Area Network) es una red de alta velocidad (banda ancha) que da cobertura en un área geográfica extensa, proporcionando capacidad de integración de múltiples servicios mediante la transmisión de datos, voz y vídeo, sobre medios de transmisión tales como fibra óptica y par trenzado 1)Una red de área metropolitana puede ser pública o privada. 2)Las redes de área ciudadana permiten ejecutar y superar los 600 nodos de acceso a la red, por lo que se hace muy eficaz para entornos públicos y privados con un gran número de puestos de trabajo. 3)Las redes de área metropolitana garantizan unos tiempos de acceso a la red mínimos, lo cual permite la inclusión de servicios síncronos necesarios para aplicaciones en tiempo real. 4)Este tipo de redes es una versión más grande que la LAN y que normalmente se basa en una tecnología similar a esta. 5)Las redes de área metropolitana, comprenden una ubicación geográfica determinada "ciudad, municipio". Cualidades

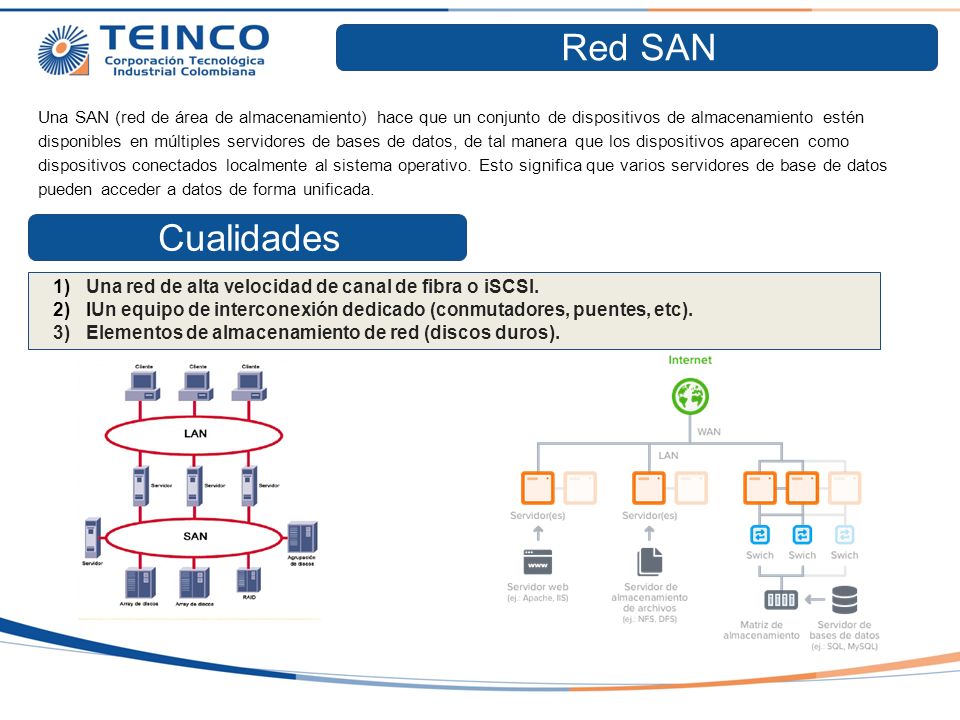

9 Red SAN Una SAN (red de área de almacenamiento) hace que un conjunto de dispositivos de almacenamiento estén disponibles en múltiples servidores de bases de datos, de tal manera que los dispositivos aparecen como dispositivos conectados localmente al sistema operativo. Esto significa que varios servidores de base de datos pueden acceder a datos de forma unificada. 1)Una red de alta velocidad de canal de fibra o iSCSI. 2)lUn equipo de interconexión dedicado (conmutadores, puentes, etc). 3)Elementos de almacenamiento de red (discos duros). Cualidades
