1 Click on the picture to go to the next page

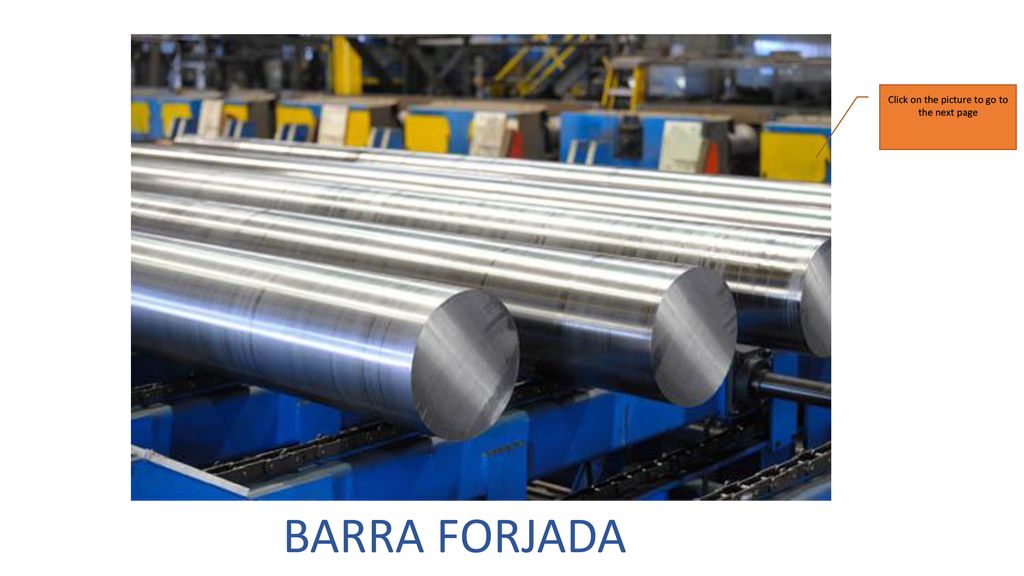

BARRA FORJADA

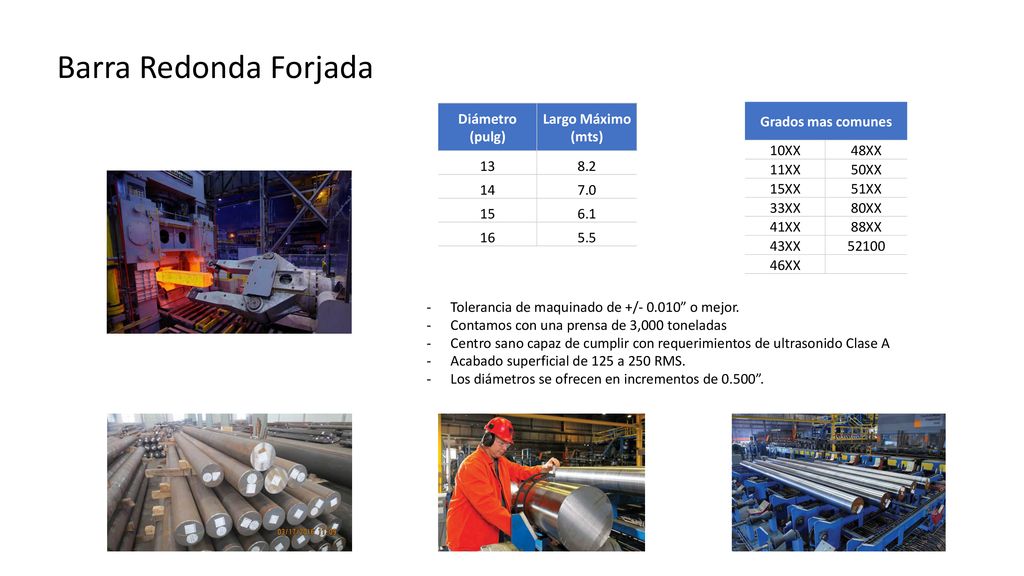

2 Barra Redonda Forjada Diámetro (pulg) Largo Máximo (mts) 13 8.2 14 7.0
15 6.1 16 5.5 Grados mas comunes 10XX 48XX 11XX 50XX 15XX 51XX 33XX 80XX 41XX 88XX 43XX 52100 46XX Tolerancia de maquinado de +/ ” o mejor. Contamos con una prensa de 3,000 toneladas Centro sano capaz de cumplir con requerimientos de ultrasonido Clase A Acabado superficial de 125 a 250 RMS. Los diámetros se ofrecen en incrementos de 0.500”.

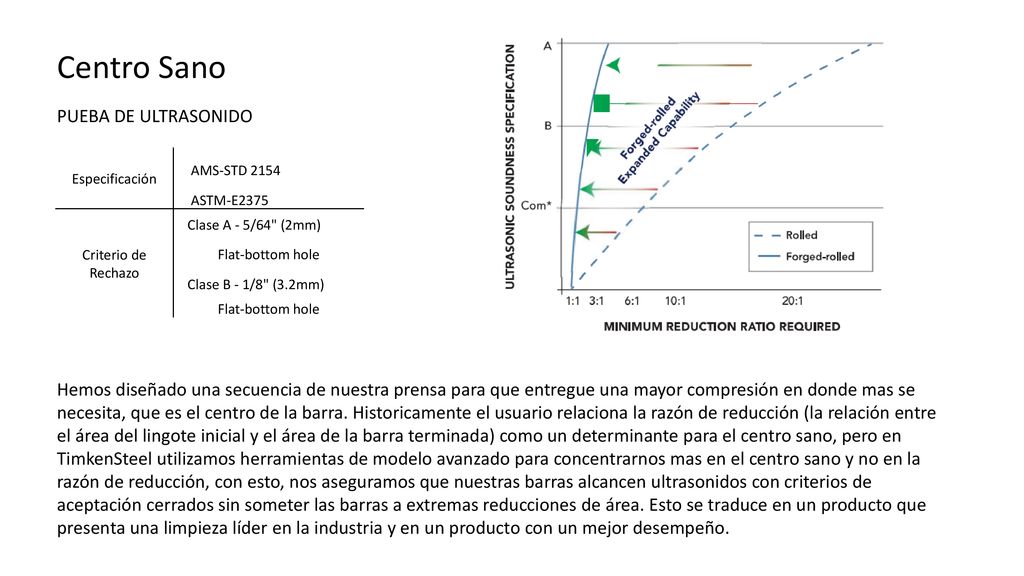

3 Centro Sano PUEBA DE ULTRASONIDO
Especificación AMS-STD 2154 ASTM-E2375 Criterio de Rechazo Clase A - 5/64" (2mm) Flat-bottom hole Clase B - 1/8" (3.2mm) Hemos diseñado una secuencia de nuestra prensa para que entregue una mayor compresión en donde mas se necesita, que es el centro de la barra. Historicamente el usuario relaciona la razón de reducción (la relación entre el área del lingote inicial y el área de la barra terminada) como un determinante para el centro sano, pero en TimkenSteel utilizamos herramientas de modelo avanzado para concentrarnos mas en el centro sano y no en la razón de reducción, con esto, nos aseguramos que nuestras barras alcancen ultrasonidos con criterios de aceptación cerrados sin someter las barras a extremas reducciones de área. Esto se traduce en un producto que presenta una limpieza líder en la industria y en un producto con un mejor desempeño.

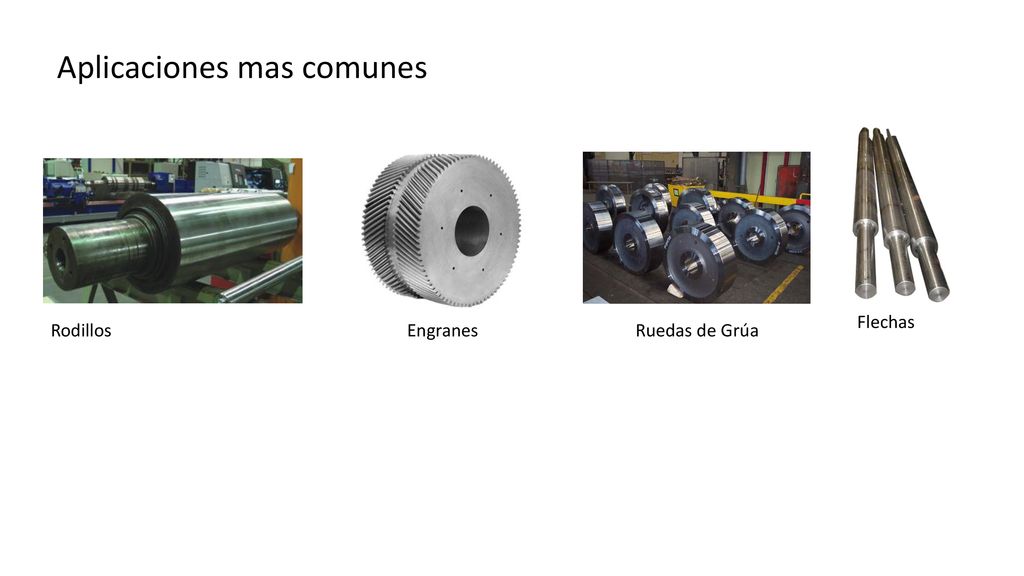

4 Aplicaciones mas comunes
Flechas Rodillos Engranes Ruedas de Grúa
