INTRODUCCIÓN Edificio situado en Yecla, Murcia

Presentación del tema: "INTRODUCCIÓN Edificio situado en Yecla, Murcia"— Transcripción de la presentación:

1

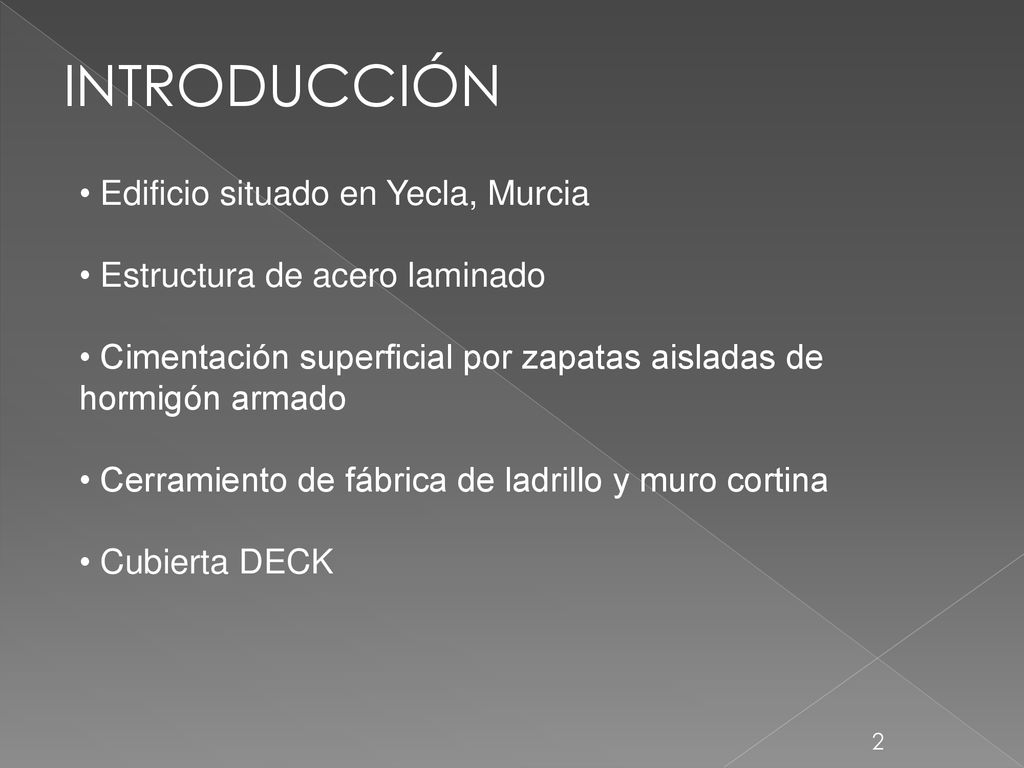

2 INTRODUCCIÓN Edificio situado en Yecla, Murcia
Estructura de acero laminado Cimentación superficial por zapatas aisladas de hormigón armado Cerramiento de fábrica de ladrillo y muro cortina Cubierta DECK

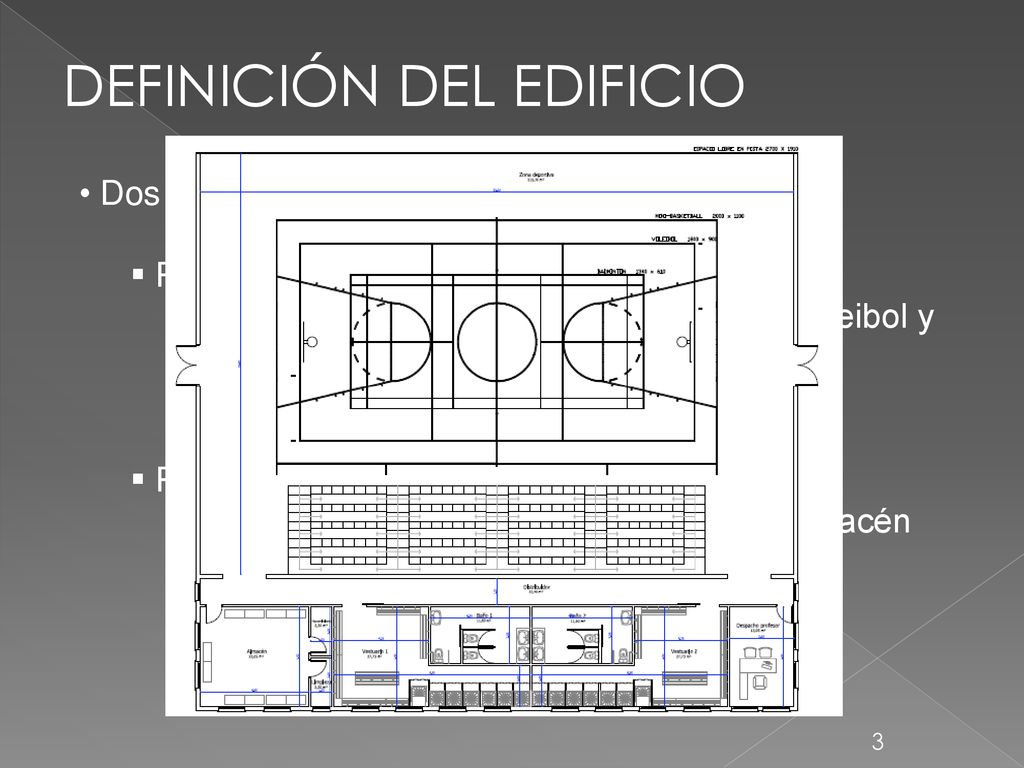

3 DEFINICIÓN DEL EDIFICIO
Dos partes Parte deportiva Alberga pistas deportivas (bádminton, voleibol y mini-basket) Dimensiones: 27,00 x 19,10 m Parte servicios Alberga servicios, aseos, despacho y almacén Dimensiones: 27,00 x 5,80 m

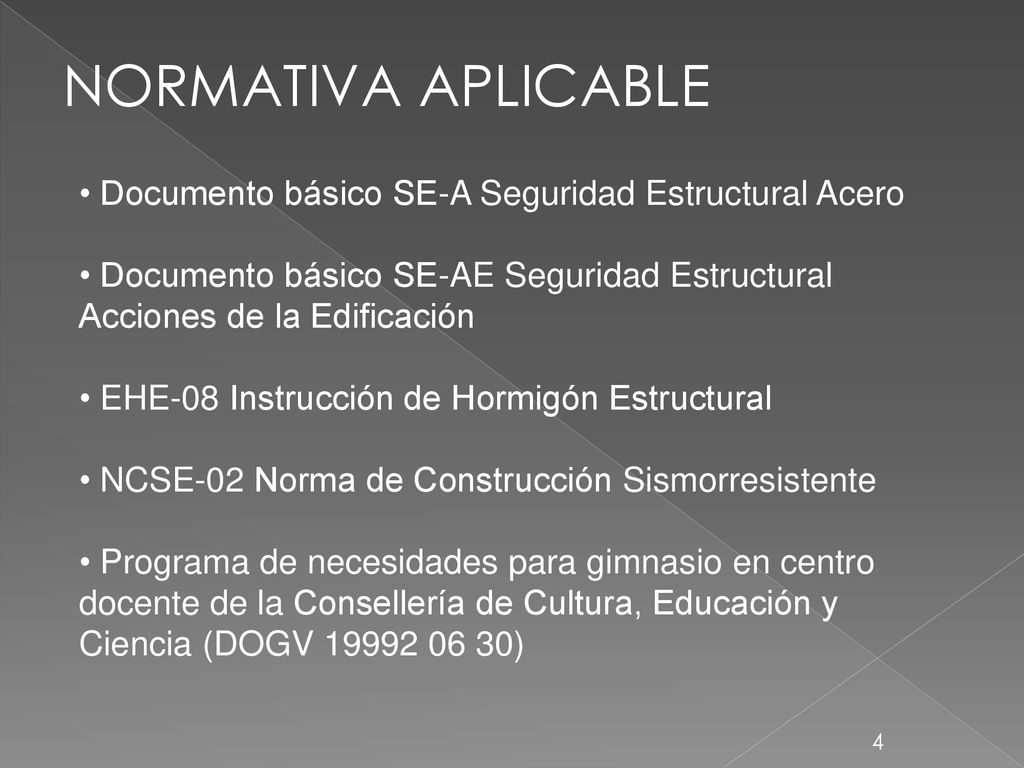

4 NORMATIVA APLICABLE Documento básico SE-A Seguridad Estructural Acero
Documento básico SE-AE Seguridad Estructural Acciones de la Edificación EHE-08 Instrucción de Hormigón Estructural NCSE-02 Norma de Construcción Sismorresistente Programa de necesidades para gimnasio en centro docente de la Consellería de Cultura, Educación y Ciencia (DOGV )

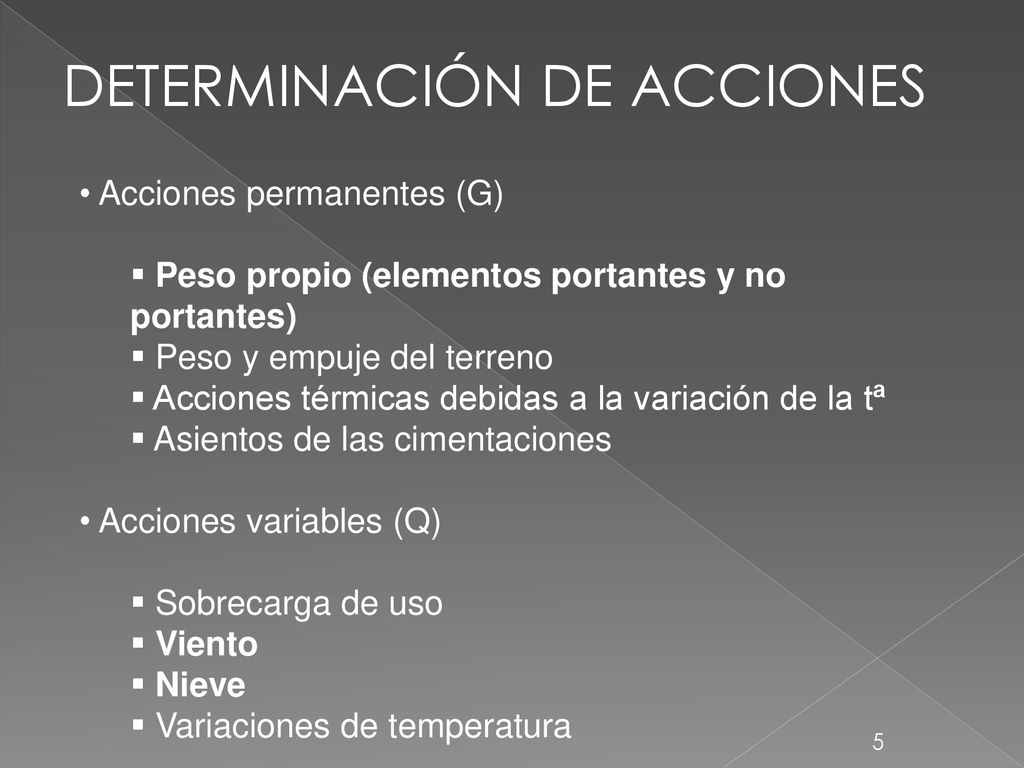

5 DETERMINACIÓN DE ACCIONES
Acciones permanentes (G) Peso propio (elementos portantes y no portantes) Peso y empuje del terreno Acciones térmicas debidas a la variación de la tª Asientos de las cimentaciones Acciones variables (Q) Sobrecarga de uso Viento Nieve Variaciones de temperatura

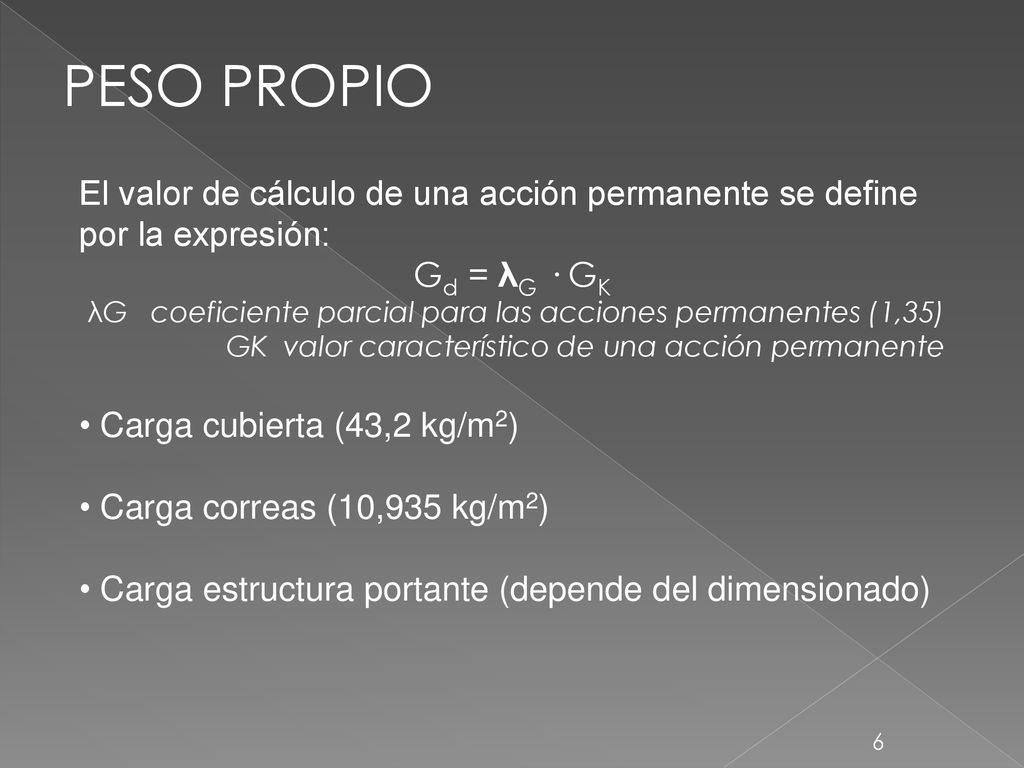

6 PESO PROPIO El valor de cálculo de una acción permanente se define por la expresión: Gd = λG · GK λG coeficiente parcial para las acciones permanentes (1,35) GK valor característico de una acción permanente Carga cubierta (43,2 kg/m2) Carga correas (10,935 kg/m2) Carga estructura portante (depende del dimensionado)

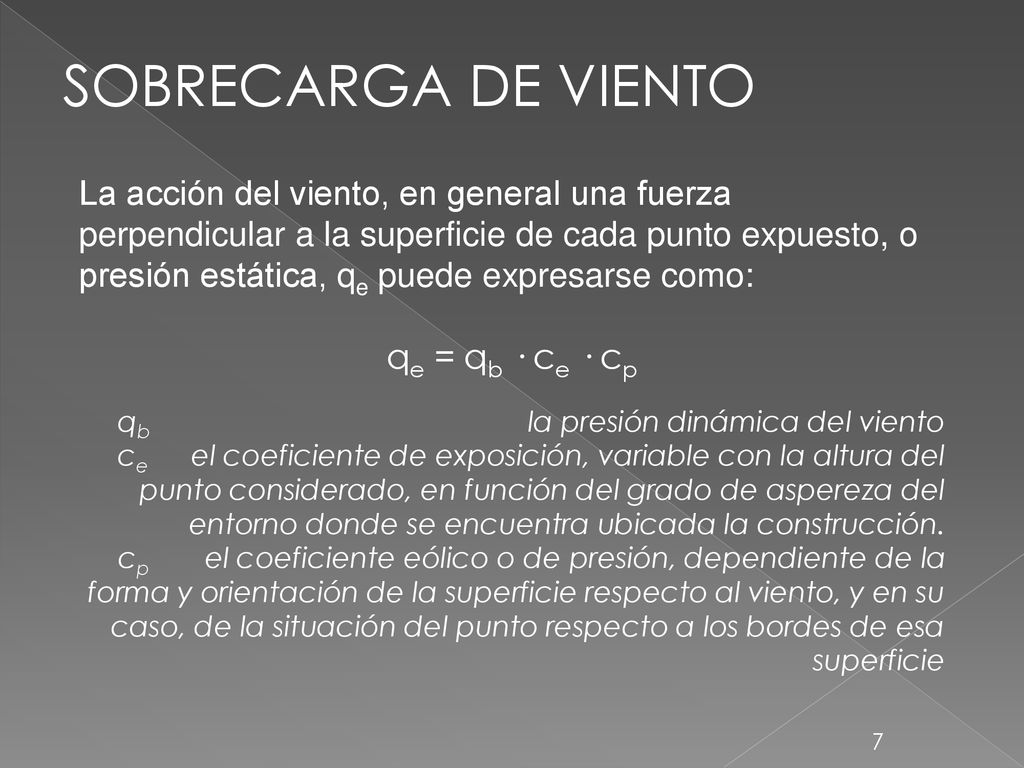

7 SOBRECARGA DE VIENTO La acción del viento, en general una fuerza perpendicular a la superficie de cada punto expuesto, o presión estática, qe puede expresarse como: qe = qb · ce · cp qb la presión dinámica del viento ce el coeficiente de exposición, variable con la altura del punto considerado, en función del grado de aspereza del entorno donde se encuentra ubicada la construcción. cp el coeficiente eólico o de presión, dependiente de la forma y orientación de la superficie respecto al viento, y en su caso, de la situación del punto respecto a los bordes de esa superficie

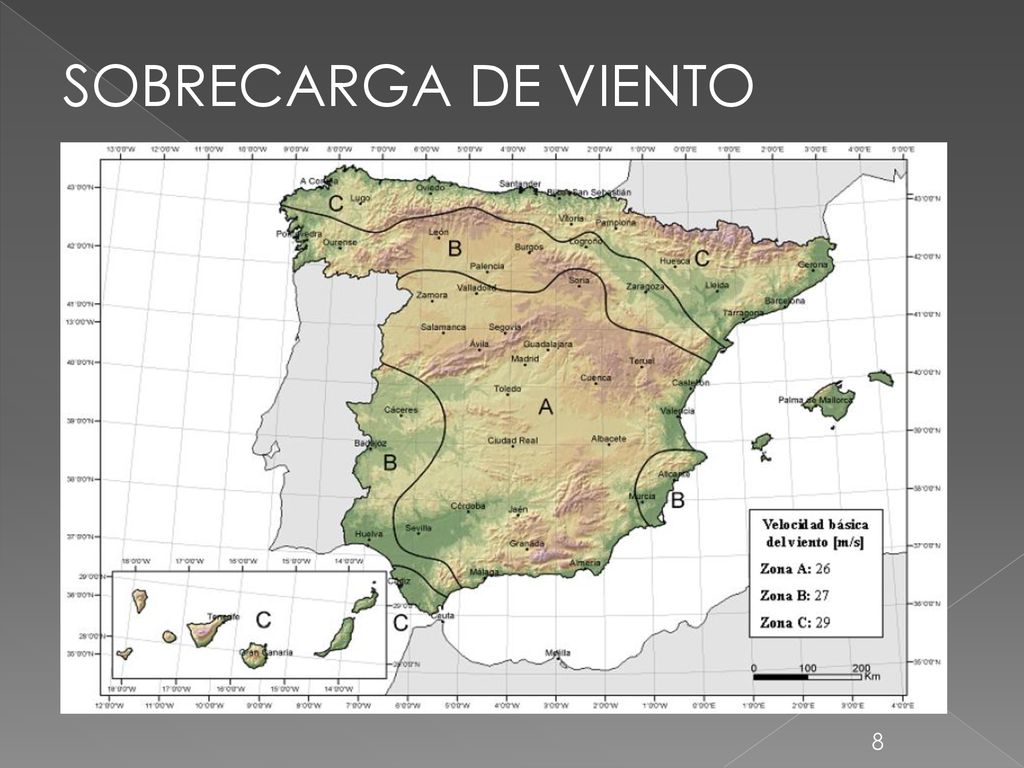

8 SOBRECARGA DE VIENTO La presión dinámica del viento puede obtenerse con la expresión:  qb = 0,5 · δ · v2 δ densidad del aire Vb valor básico de la velocidad del viento Como valor de la densidad del aire se puede adoptar 1,25 kg/m2 El valor de la velocidad del viento viene de la Figura D.1 del DB SE-AE Por tanto qb = 0,5 · 1,25 · 272 = 0,45 kN/m2

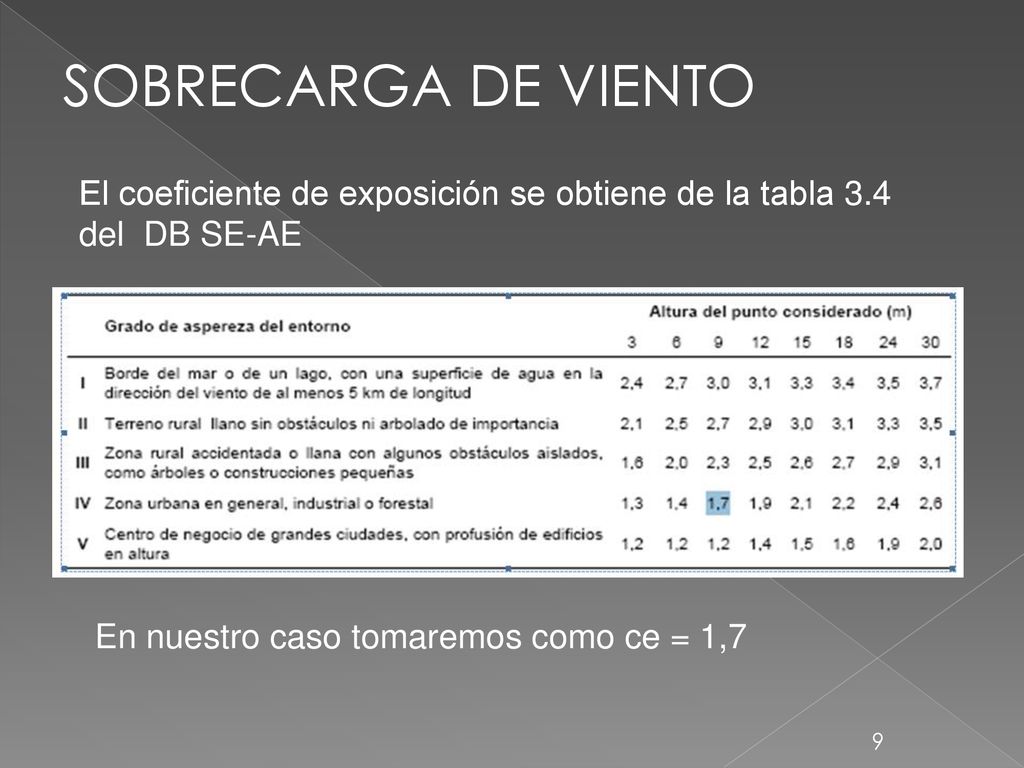

9 SOBRECARGA DE VIENTO El coeficiente de exposición se obtiene de la tabla 3.4 del DB SE-AE En nuestro caso tomaremos como ce = 1,7

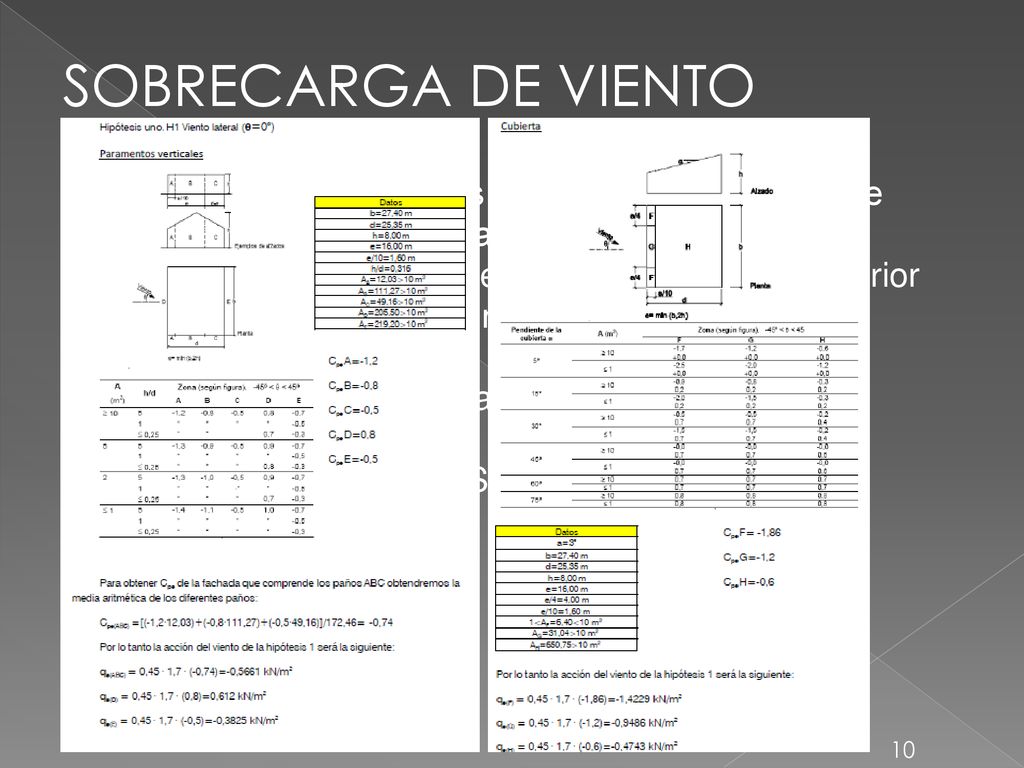

10 SOBRECARGA DE VIENTO En naves y construcciones diáfanas, sin forjados que conecten las fachadas, la acción de viento debe individualizarse en cada elemento de superficie exterior para determinar el coeficiente eólico En el proyecto se han desarrollado 4 hipótesis Tablas Anexo D.3 del DB SE-AE

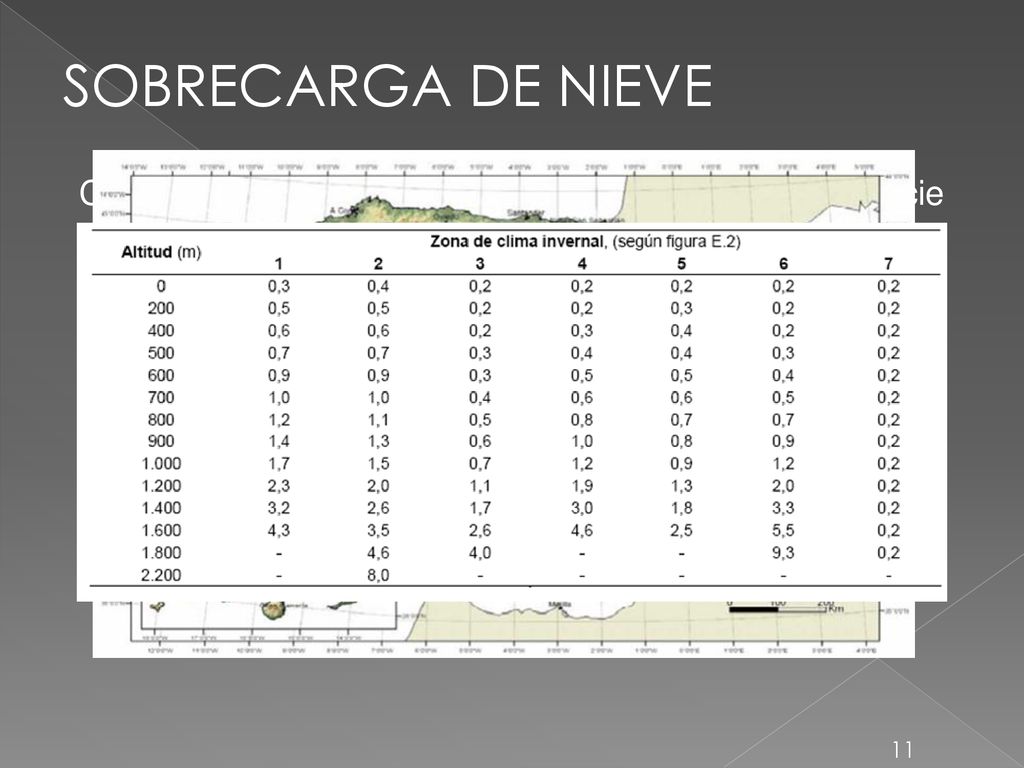

11 SOBRECARGA DE NIEVE Como valores de carga de nieve por unidad de superficie en proyección horizontal, qn, pueden tomarse: qn = μ · Sk μ coeficiente de forma de la cubierta (1) Sk el valor característico de la carga de nieve sobre un terreno horizontal según la figura E.2 y la tabla E.2 del DB SE-AE Por lo tanto la carga de nieve es: qn = 1 · 0,5 = 0,5 kN/m2

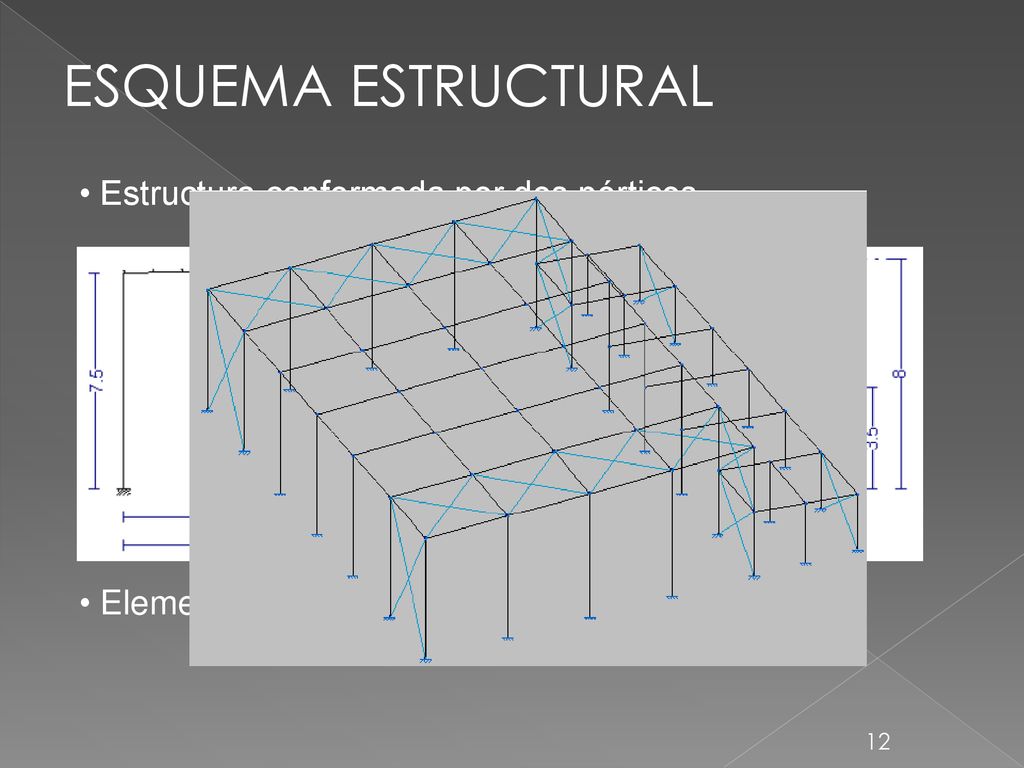

12 ESQUEMA ESTRUCTURAL Estructura conformada por dos pórticos
Pórtico 1: l = 19,10 m; Pórtico 2: l = 6,00 m Separación entre pórticos de 4,5 m Soportes de la serie HEB Vigas de la serie IPE Elementos de arriostramiento

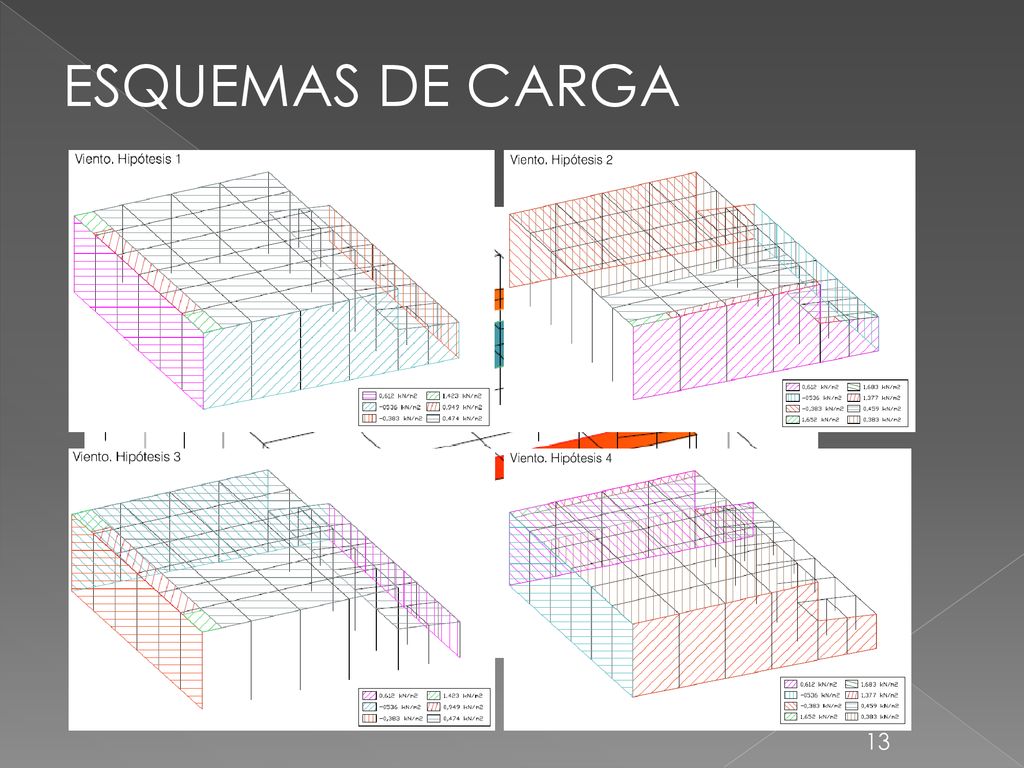

13 ESQUEMAS DE CARGA

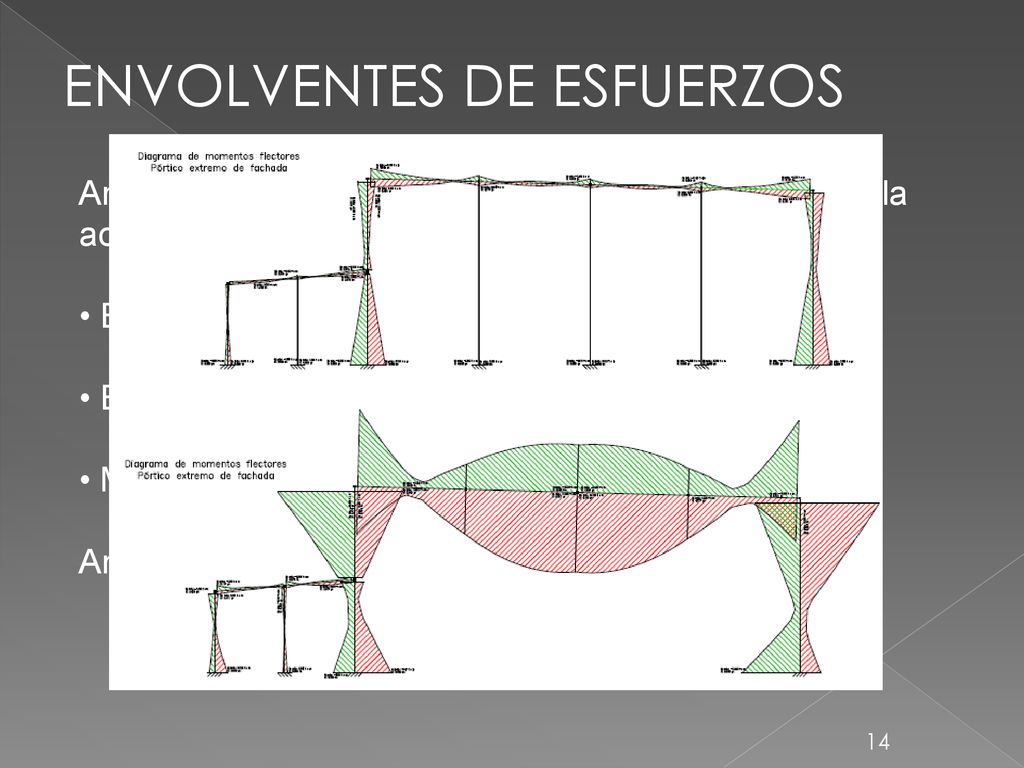

14 ENVOLVENTES DE ESFUERZOS
Análisis de los esfuerzos más críticos originados por la acción de las cargas Esfuerzos axiles Esfuerzos cortantes Momentos flectores Análisis de valores

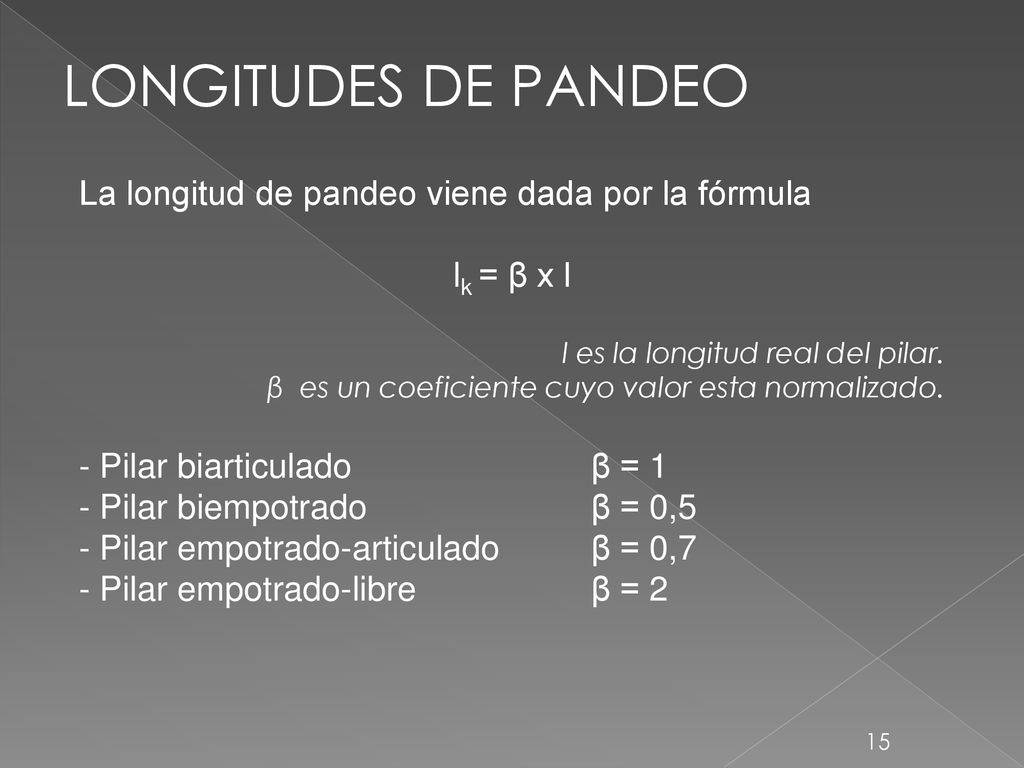

15 LONGITUDES DE PANDEO La longitud de pandeo viene dada por la fórmula
lk = β x l l es la longitud real del pilar. β es un coeficiente cuyo valor esta normalizado. - Pilar biarticulado β = 1 - Pilar biempotrado β = 0,5 - Pilar empotrado-articulado β = 0,7 - Pilar empotrado-libre β = 2

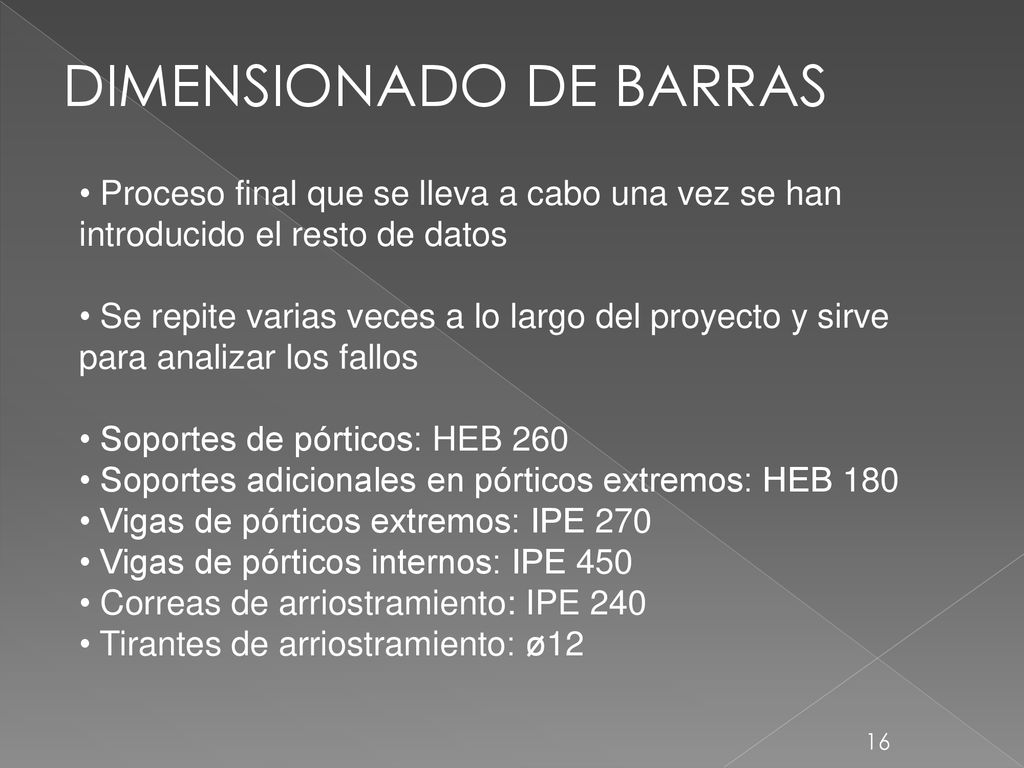

16 DIMENSIONADO DE BARRAS
Proceso final que se lleva a cabo una vez se han introducido el resto de datos Se repite varias veces a lo largo del proyecto y sirve para analizar los fallos Soportes de pórticos: HEB 260 Soportes adicionales en pórticos extremos: HEB 180 Vigas de pórticos extremos: IPE 270 Vigas de pórticos internos: IPE 450 Correas de arriostramiento: IPE 240 Tirantes de arriostramiento: ø12

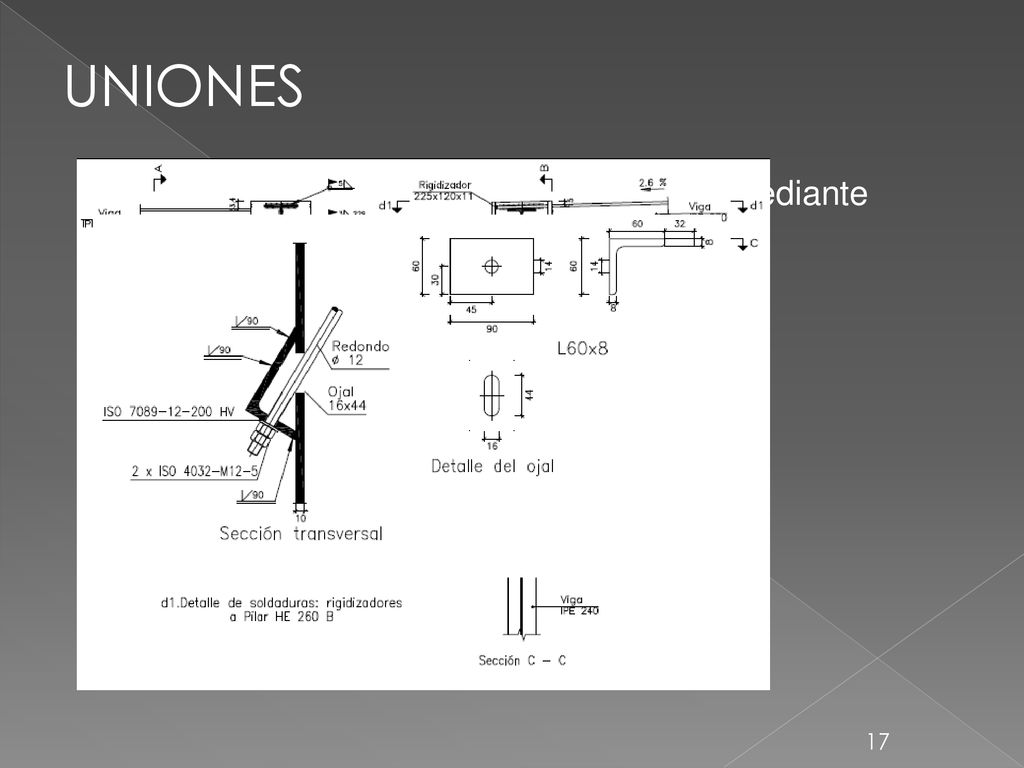

17 UNIONES Todas las uniones de la obra se realizaran mediante soldadura.
Algunos ejemplos

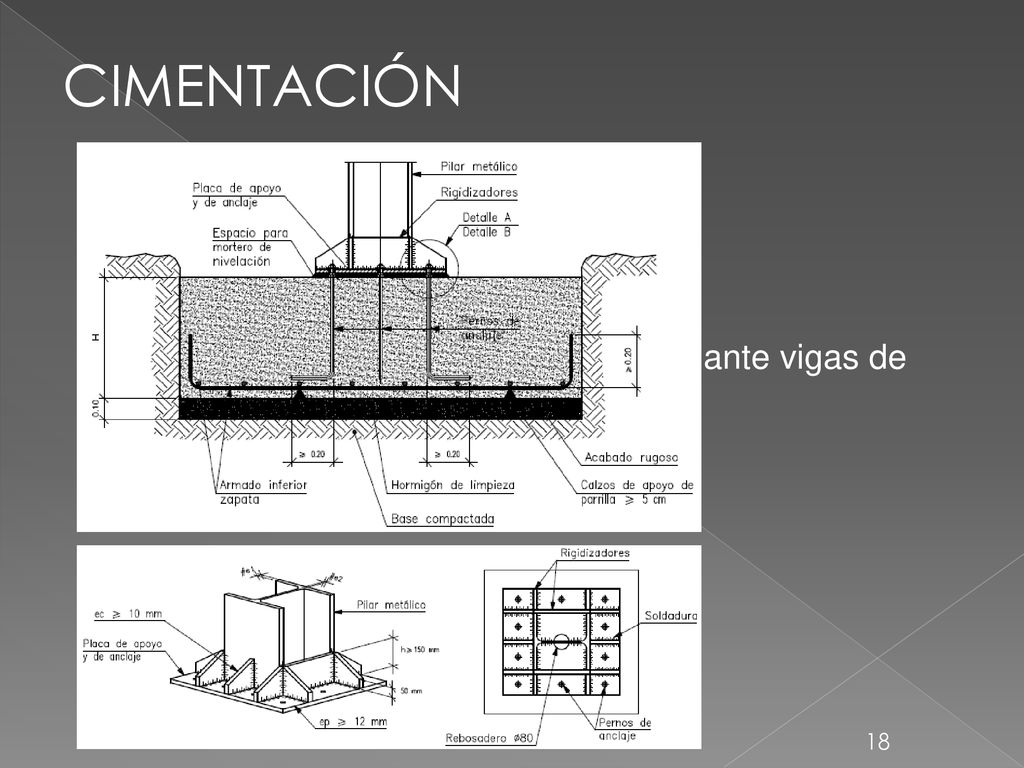

18 CIMENTACIÓN Proceso final de cálculo Determinación de las zapatas
Zapatas debidamente arriostradas mediante vigas de atado Cálculo de las placas de anclaje Uniones

19 CONCLUSIONES Redacción de un primer proyecto de estas características
Obtención de experiencia Aprendizaje de materia Percepción de nuevas ideas para un futuro proyecto de características similares
