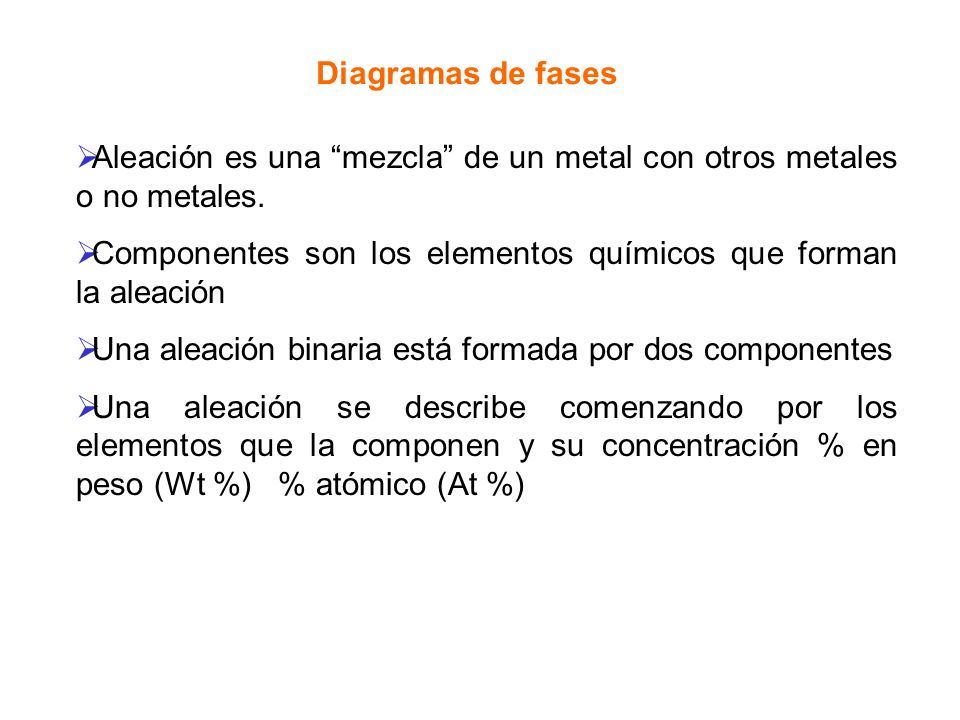

1 Diagramas de fases  Aleación es una “mezcla” de un metal con otros metales o no metales.  Componentes son los elementos químicos que forman la aleación  Una aleación binaria está formada por dos componentes  Una aleación se describe comenzando por los elementos que la componen y su concentración % en peso (Wt %) % atómico (At %)

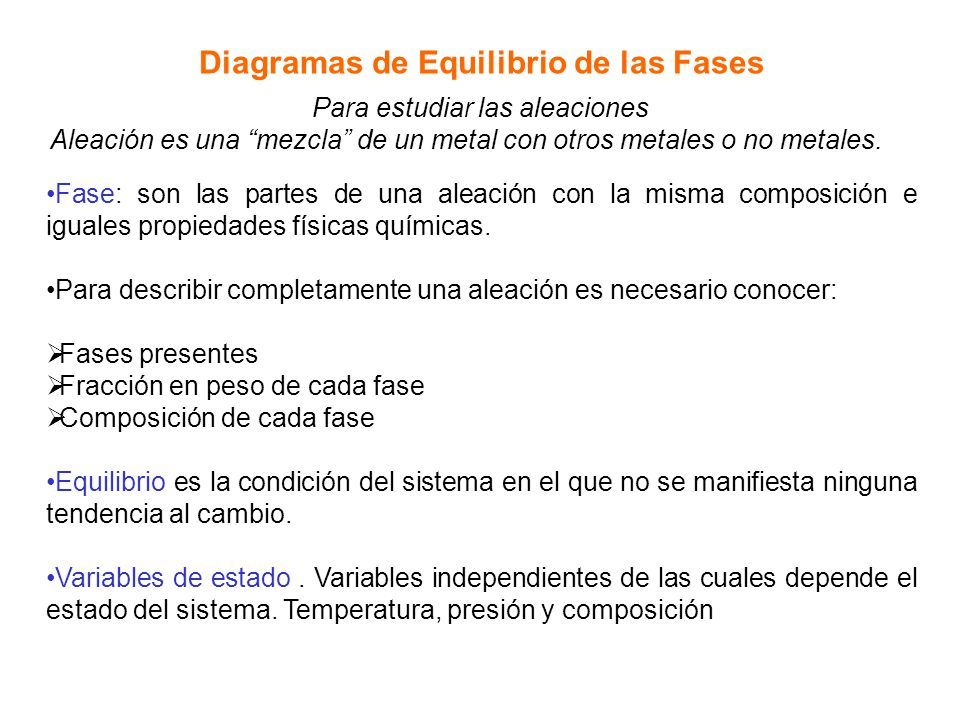

2 Fase: son las partes de una aleación con la misma composición e iguales propiedades físicas químicas. Para describir completamente una aleación es necesario conocer:  Fases presentes  Fracción en peso de cada fase  Composición de cada fase Equilibrio es la condición del sistema en el que no se manifiesta ninguna tendencia al cambio. Variables de estado. Variables independientes de las cuales depende el estado del sistema. Temperatura, presión y composición Diagramas de Equilibrio de las Fases Para estudiar las aleaciones Aleación es una “mezcla” de un metal con otros metales o no metales.

3 Un diagrama de equilibrio o más comúnmente llamado diagrama de fases es un diagrama Temperatura vs. Composición el cual muestra las fases presentes en condiciones de equilibrio.

4 Sistemas binarios característicos Solubles en estado líquido y en estado sólido Solubles en estado líquido e insolubles en estado sólido Solubles en estado líquido y parcialmente solubles en estado sólido Sistemas que forman compuestos intermetálicos

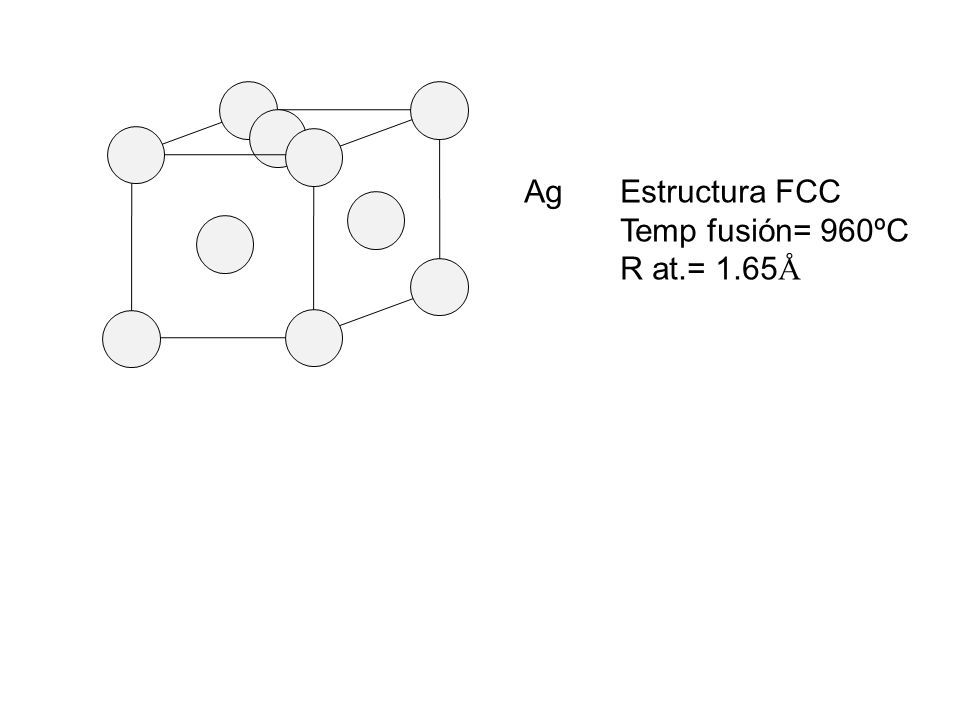

5 Ag Estructura FCC Temp fusión= 960ºC R at.= 1.65 Å

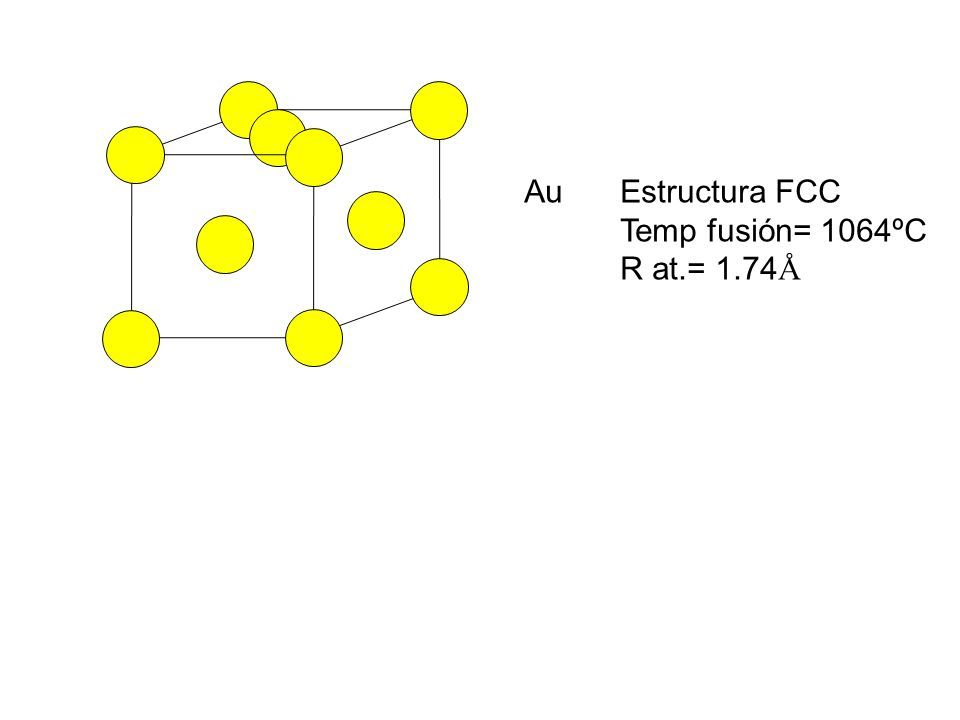

6 Au Estructura FCC Temp fusión= 1064ºC R at.= 1.74 Å

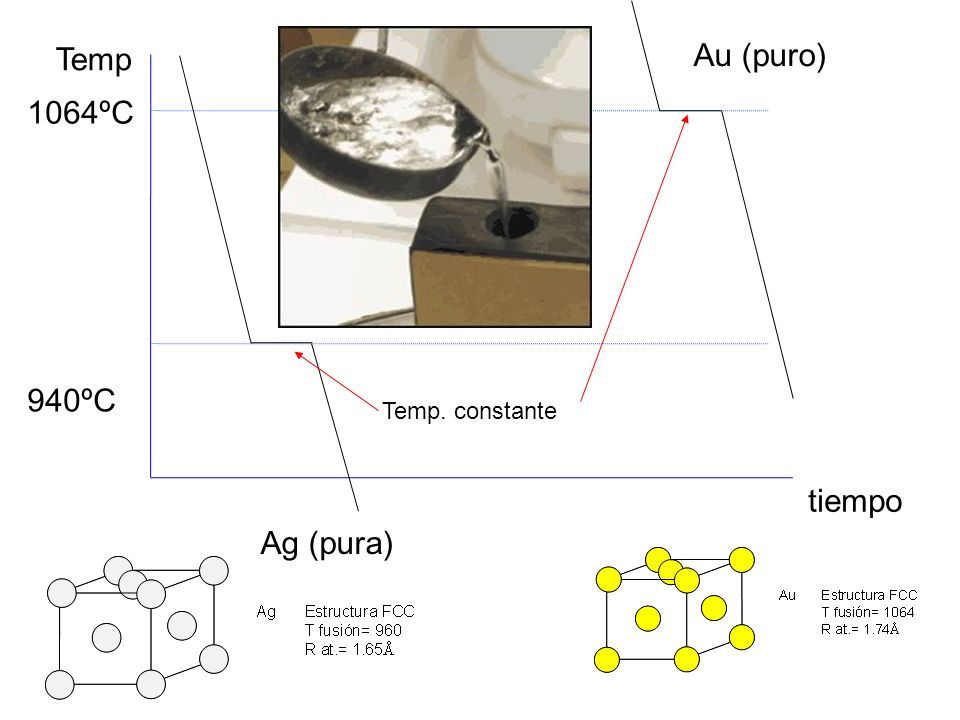

7 940ºC 1064ºC Ag (pura) Au (puro) Temp tiempo Temp. constante

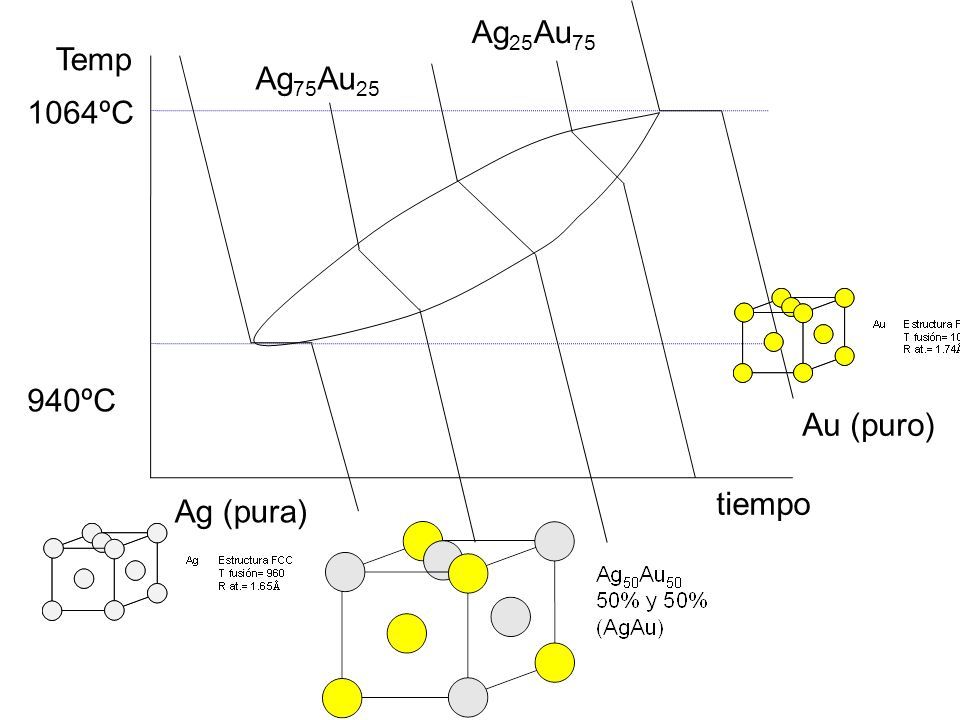

8 940ºC 1064ºC Ag (pura) Au (puro) Ag 75 Au 25 Ag 25 Au 75 Temp tiempo

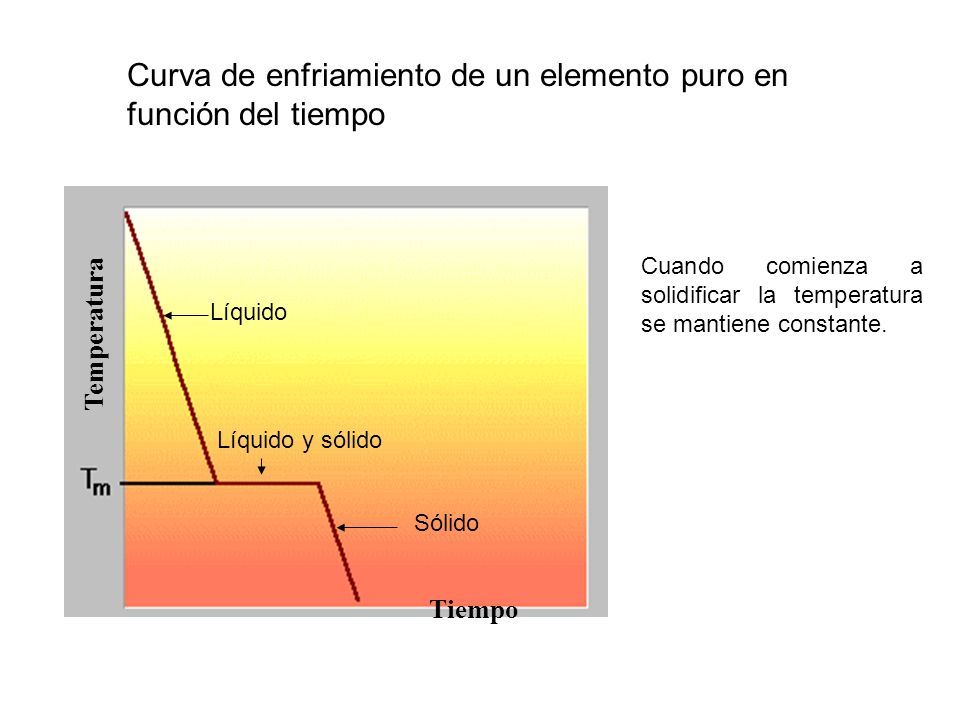

9 Curva de enfriamiento de un elemento puro en función del tiempo Temperatura Tiempo Líquido Líquido y sólido Sólido Cuando comienza a solidificar la temperatura se mantiene constante.

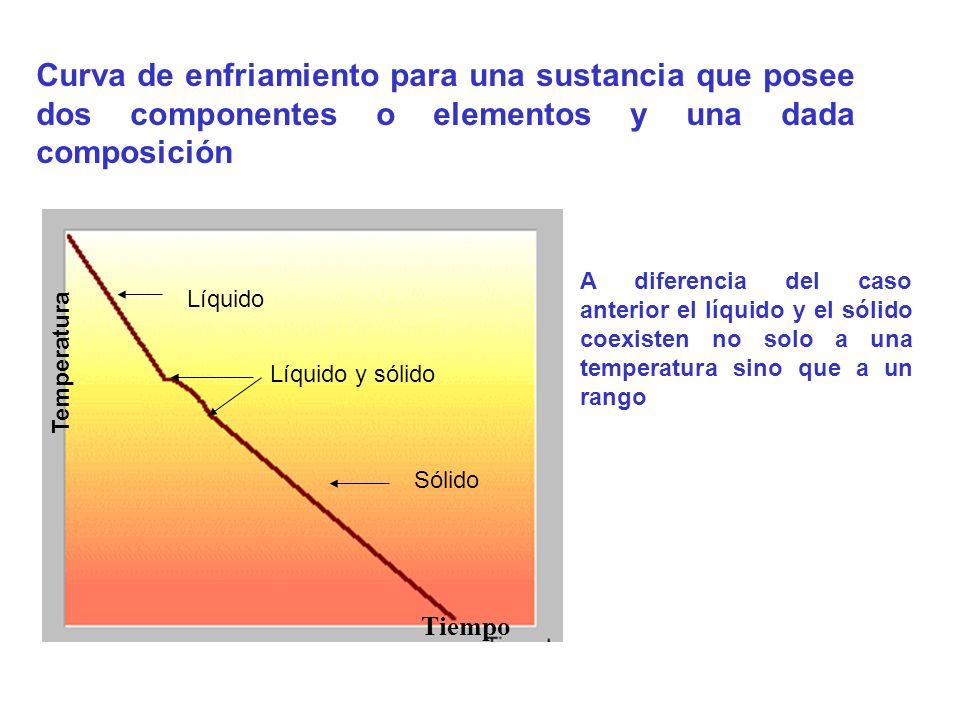

10 Tiempo Líquido Líquido y sólido Sólido Temperatura Curva de enfriamiento para una sustancia que posee dos componentes o elementos y una dada composición A diferencia del caso anterior el líquido y el sólido coexisten no solo a una temperatura sino que a un rango

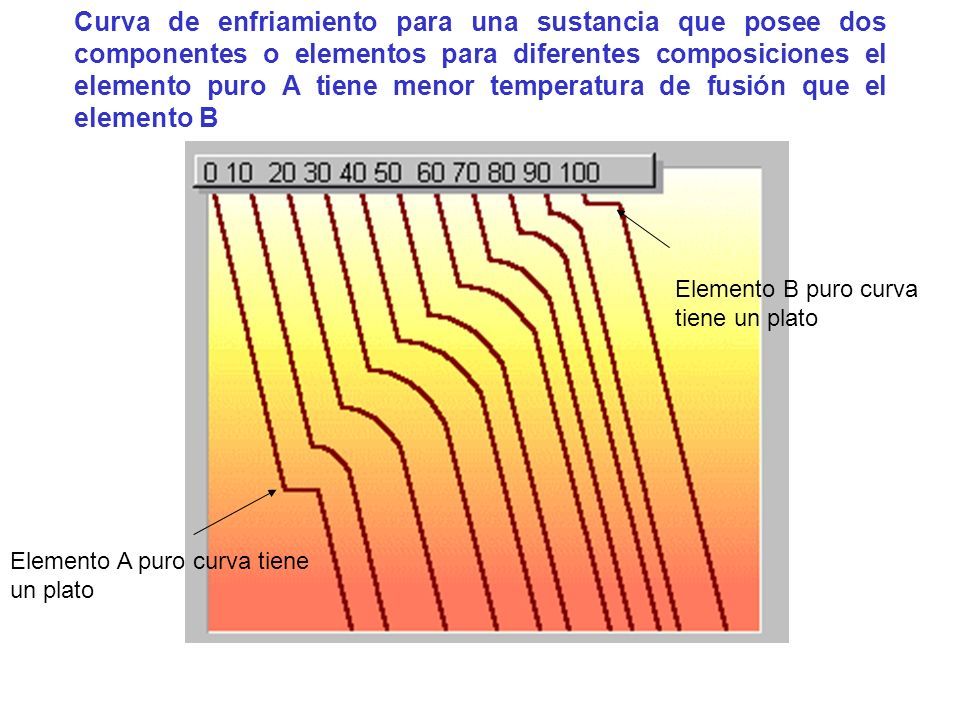

11 Curva de enfriamiento para una sustancia que posee dos componentes o elementos para diferentes composiciones el elemento puro A tiene menor temperatura de fusión que el elemento B Elemento A puro curva tiene un plato Elemento B puro curva tiene un plato

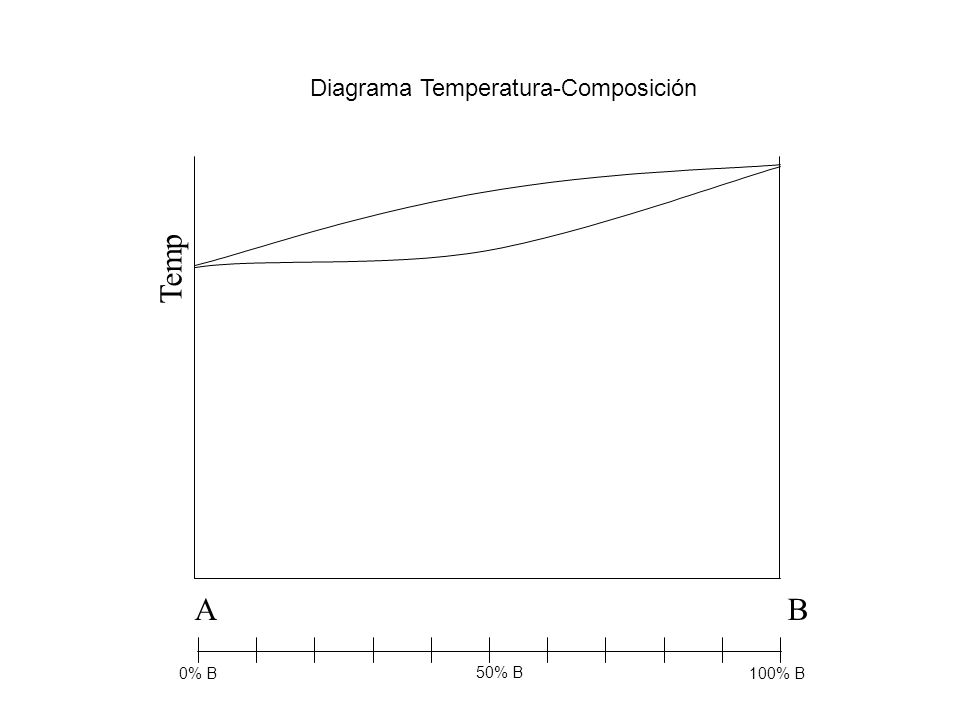

12 Temp AB 50% B 0% B100% B Diagrama Temperatura-Composición

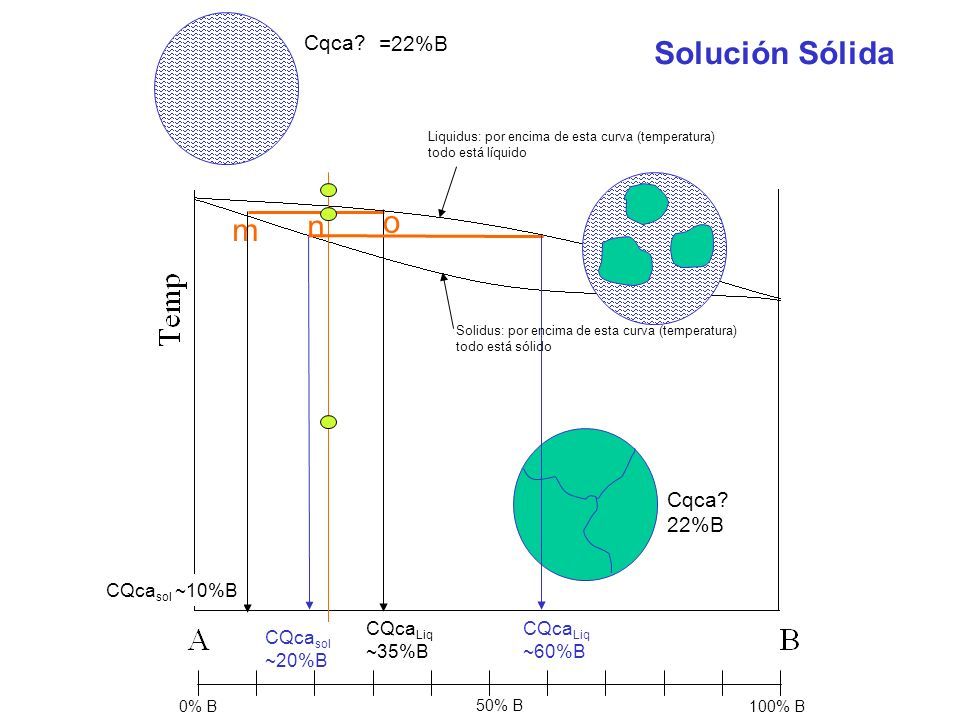

13 m n o Solución Sólida CQca Liq ~35%B CQca sol ~10%B CQca Liq ~60%B CQca sol ~20%B 50% B 0% B100% B Solidus: por encima de esta curva (temperatura) todo está sólido Liquidus: por encima de esta curva (temperatura) todo está líquido Cqca? 22%B =22%B

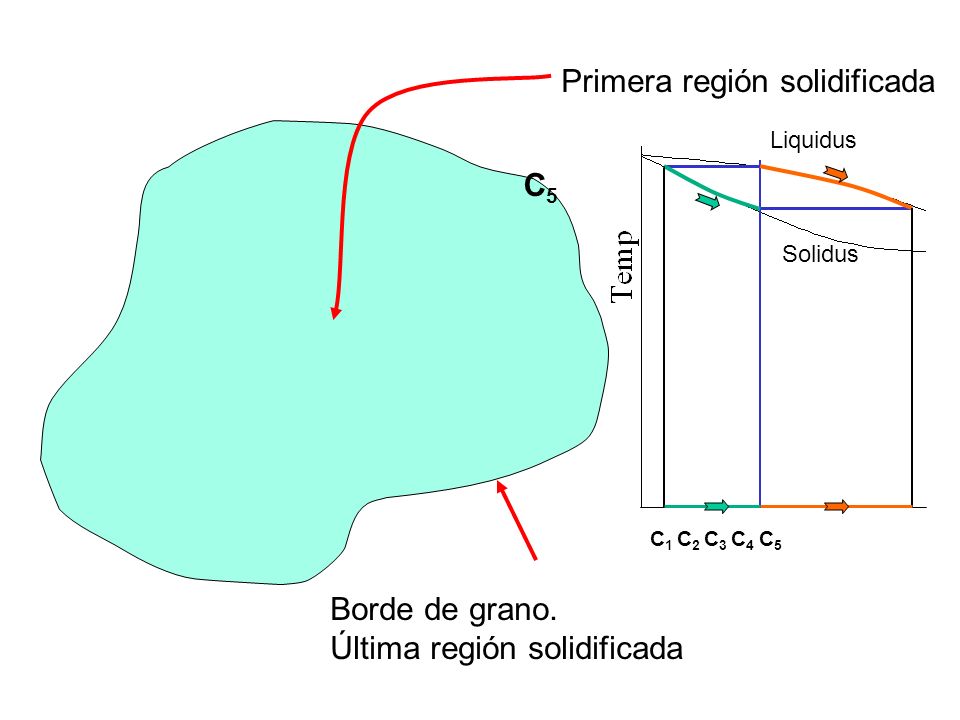

14 Primera región solidificada Borde de grano. Última región solidificada C1C1 C2C2 C 1 C 2 C 3 C 4 C 5 Liquidus Solidus C3C3 C4C4 C5C5

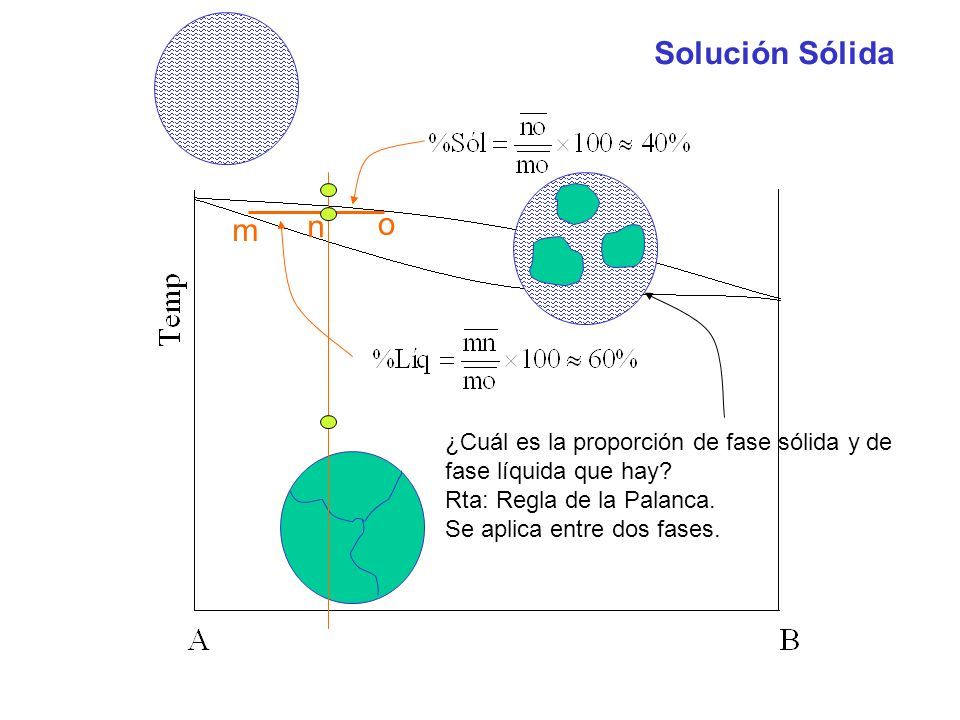

15 m n o Solución Sólida ¿Cuál es la proporción de fase sólida y de fase líquida que hay? Rta: Regla de la Palanca. Se aplica entre dos fases.

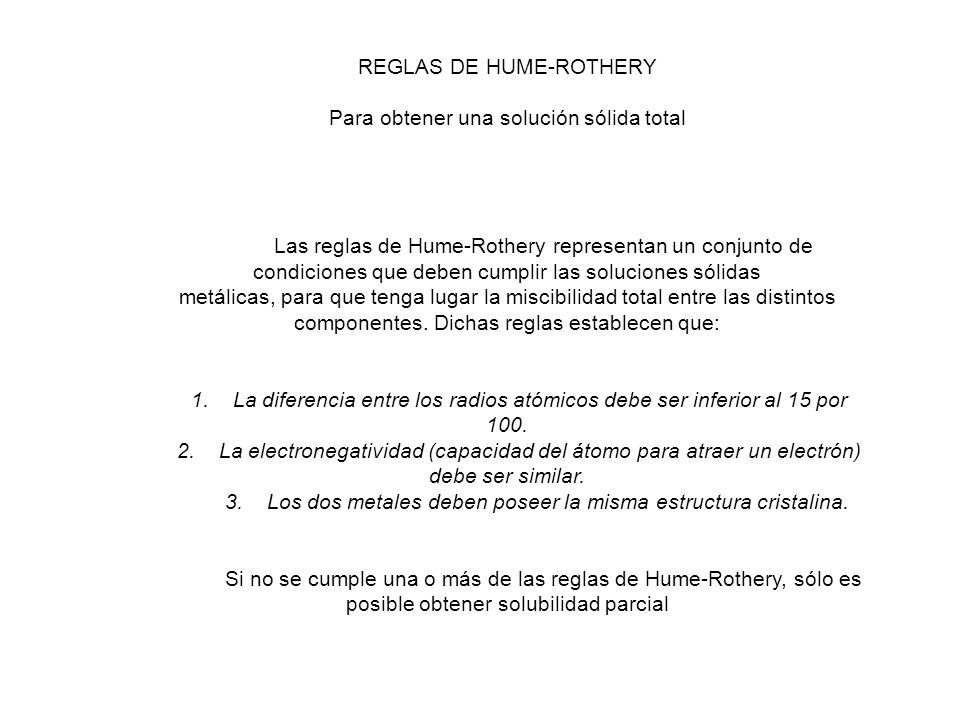

16 REGLAS DE HUME-ROTHERY Para obtener una solución sólida total Las reglas de Hume-Rothery representan un conjunto de condiciones que deben cumplir las soluciones sólidas metálicas, para que tenga lugar la miscibilidad total entre las distintos componentes. Dichas reglas establecen que: 1. La diferencia entre los radios atómicos debe ser inferior al 15 por 100. 2. La electronegatividad (capacidad del átomo para atraer un electrón) debe ser similar. 3. Los dos metales deben poseer la misma estructura cristalina. Si no se cumple una o más de las reglas de Hume-Rothery, sólo es posible obtener solubilidad parcial

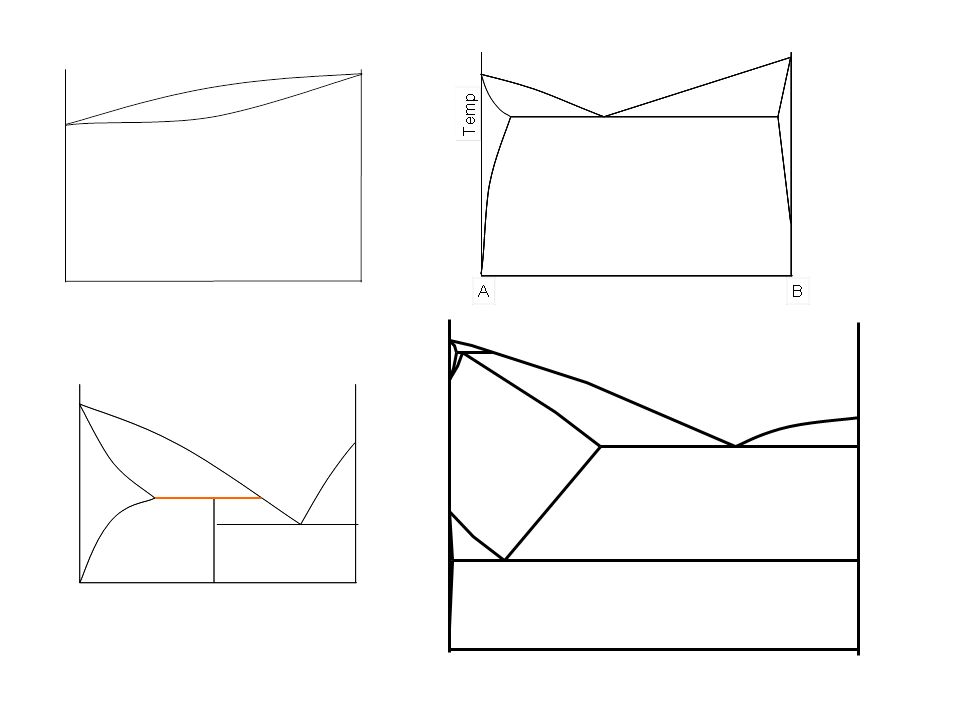

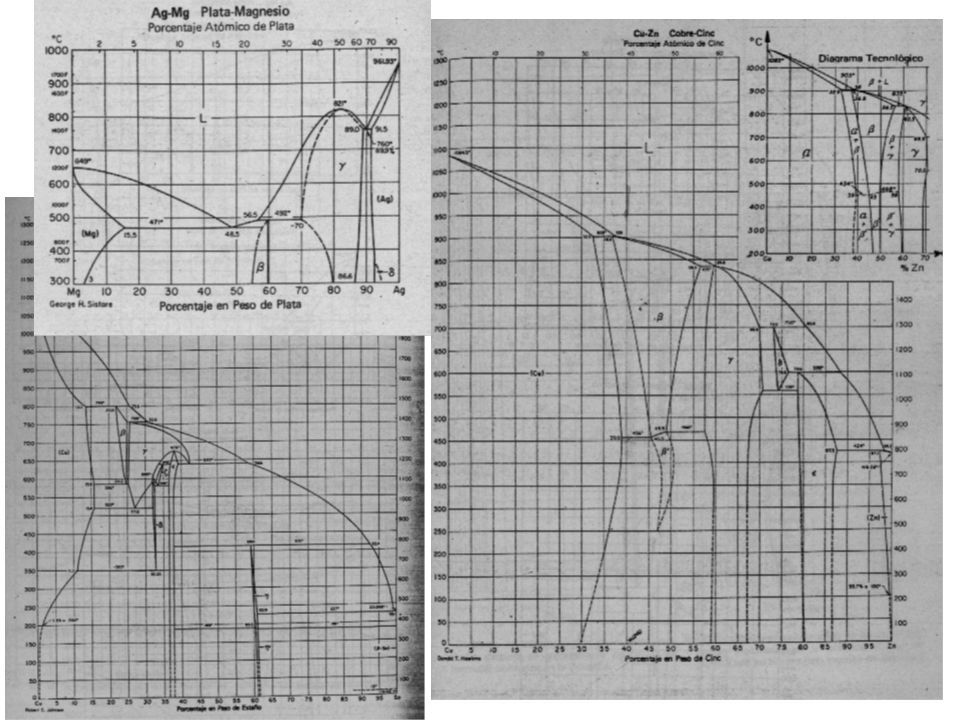

17

18

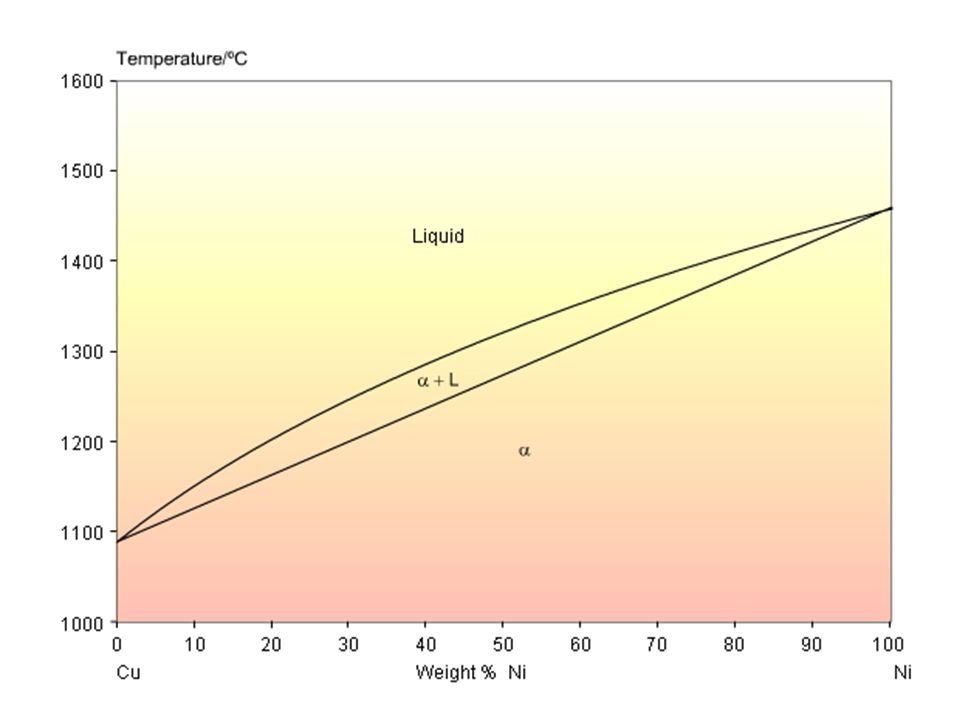

19

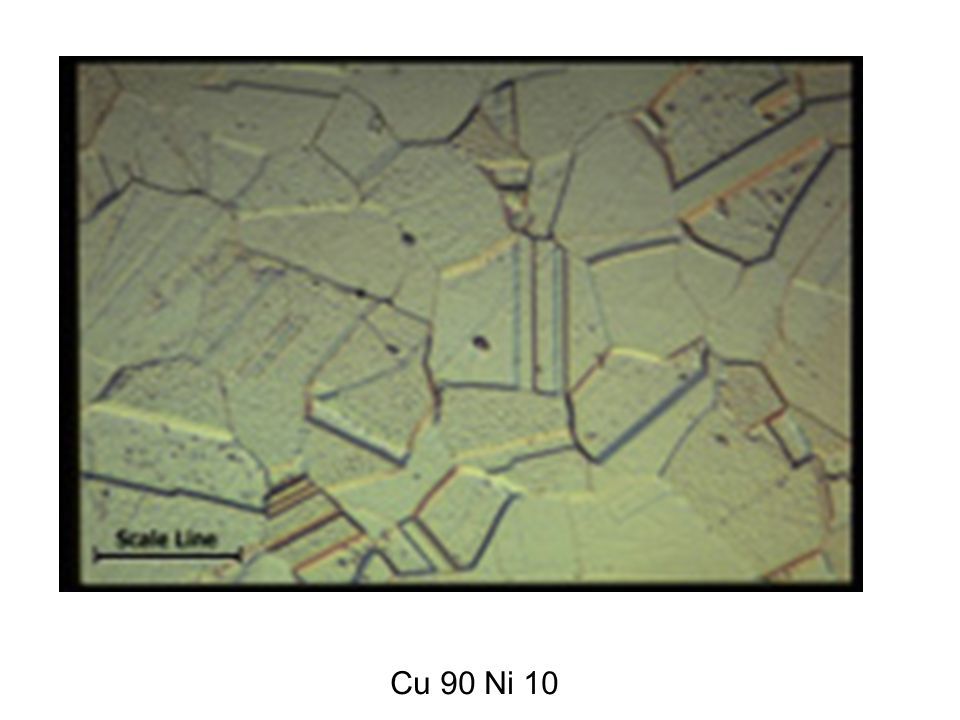

20 Cu 90 Ni 10

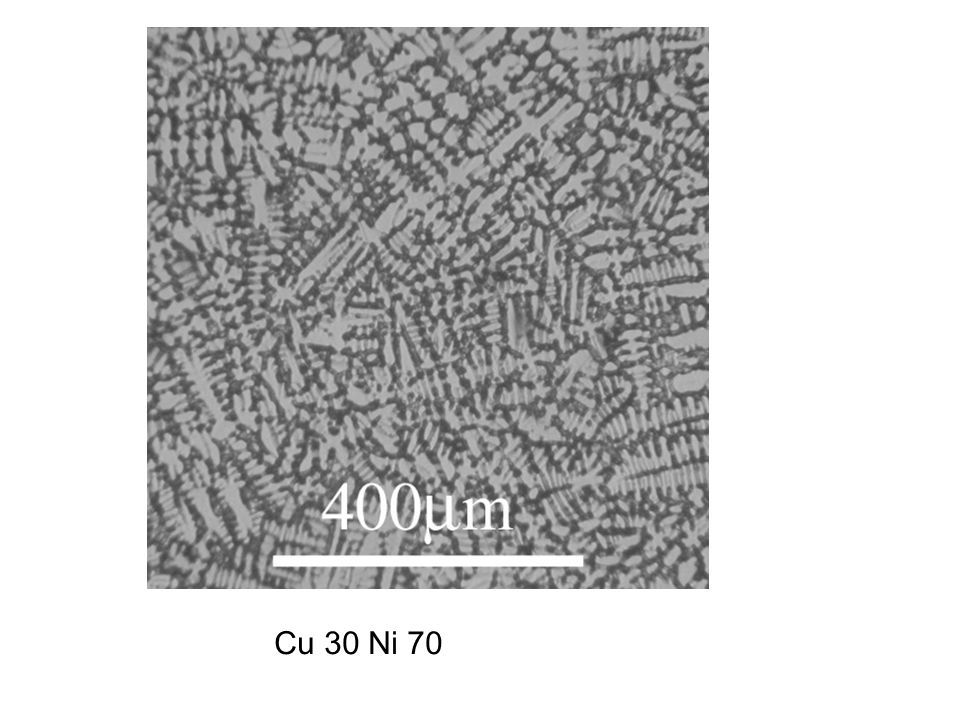

21 Cu 30 Ni 70

22

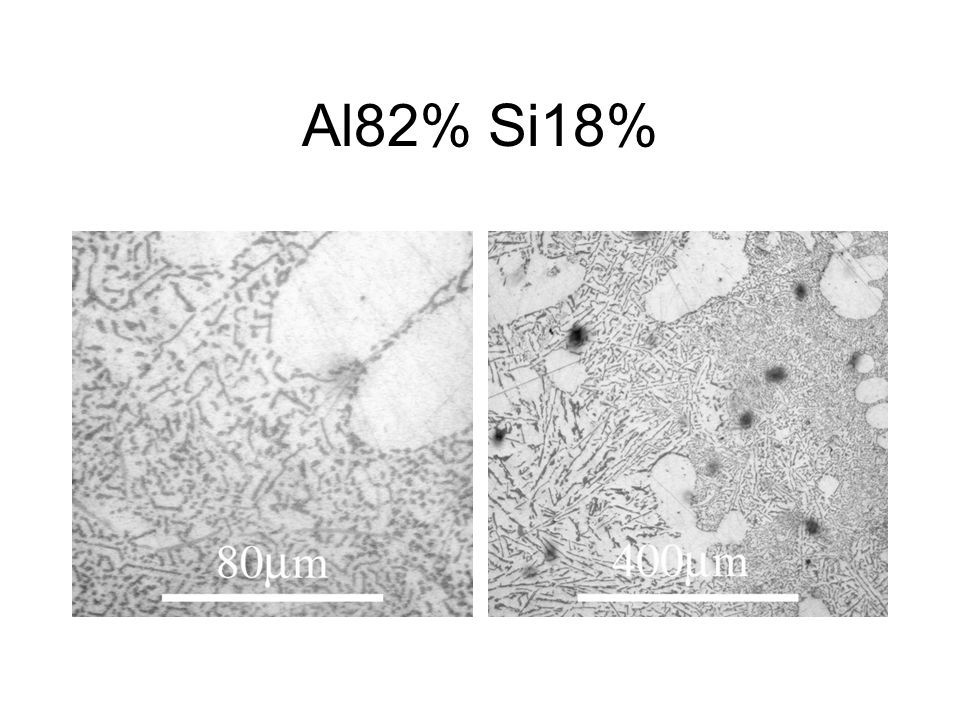

23 Al82% Si18%

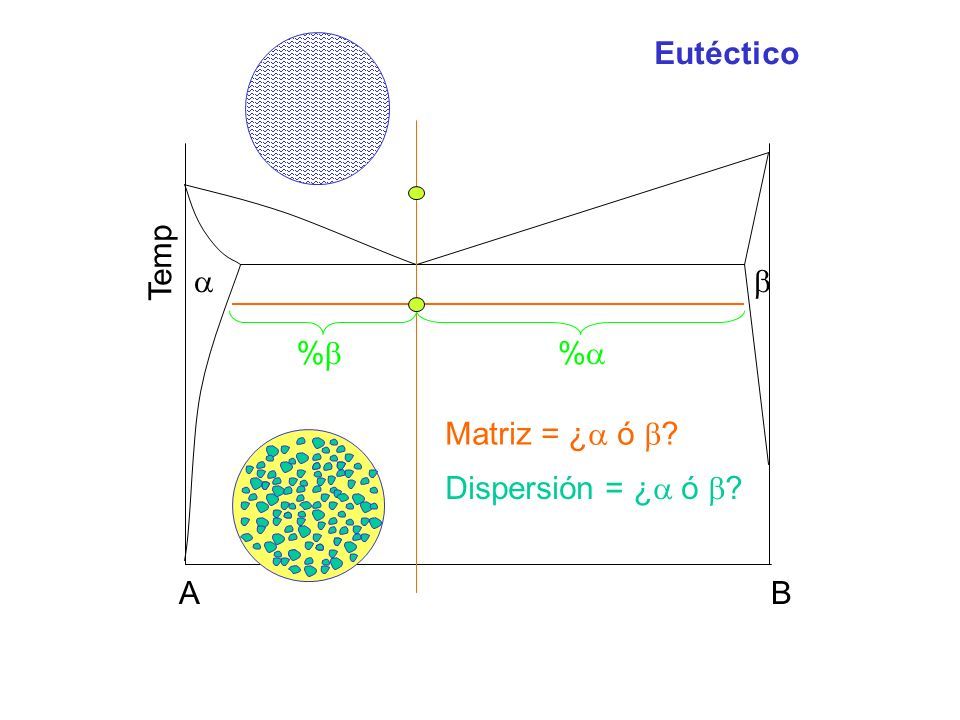

24 Temp AB Matriz = ¿  ó  ? Dispersión = ¿  ó  ?  %% %% Eutéctico

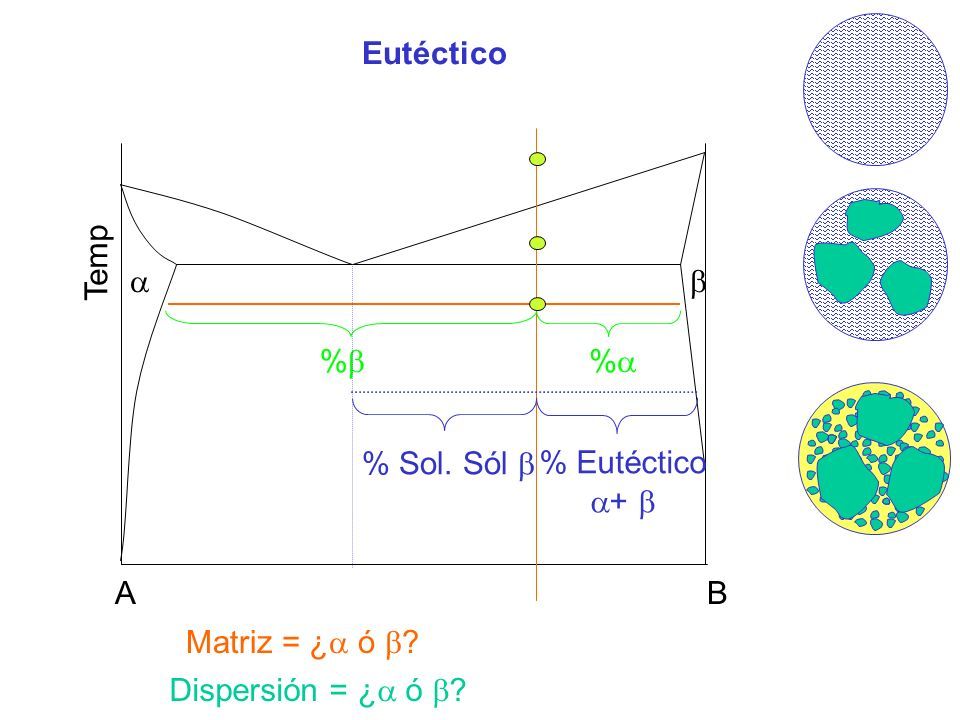

25 Temp AB Matriz = ¿  ó  ? Dispersión = ¿  ó  ?  %% %% % Sol. Sól  % Eutéctico  +  Eutéctico

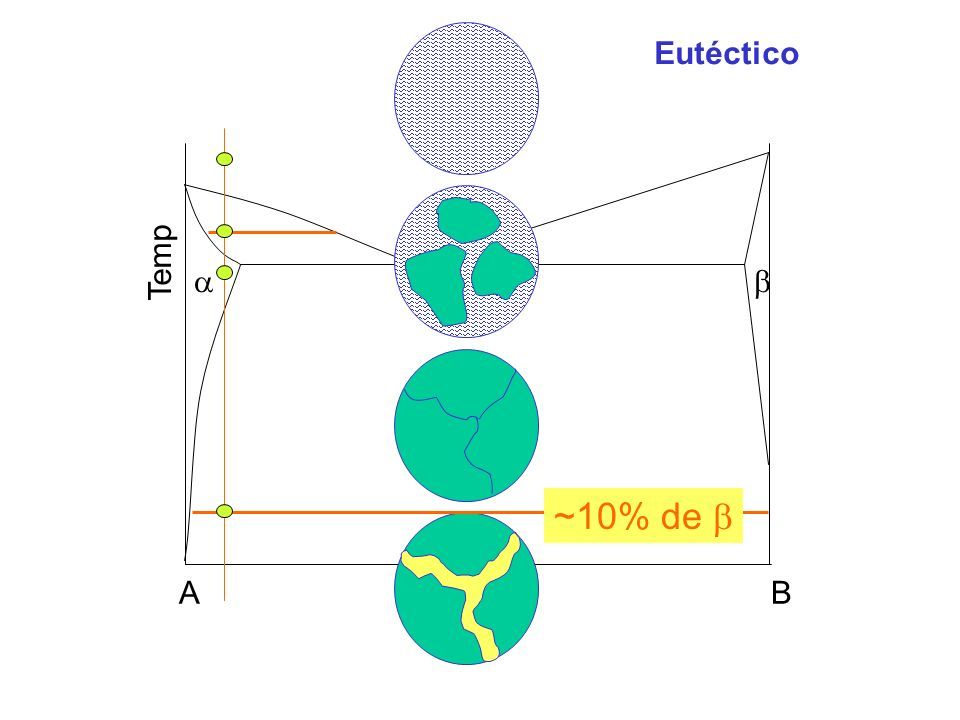

26 Temp AB  Eutéctico ~10% de 

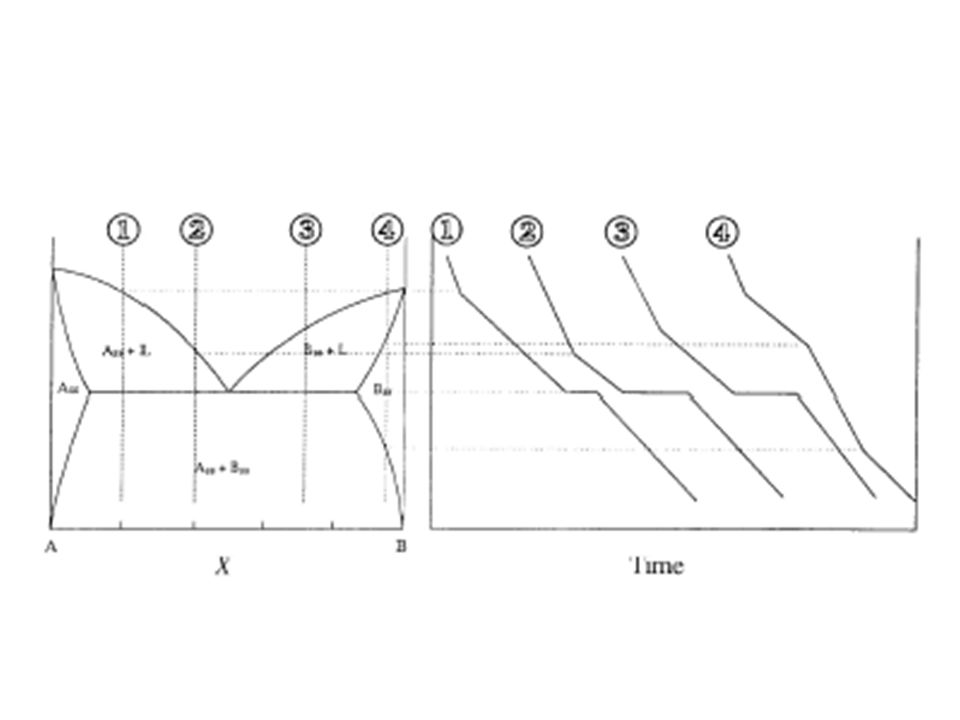

27

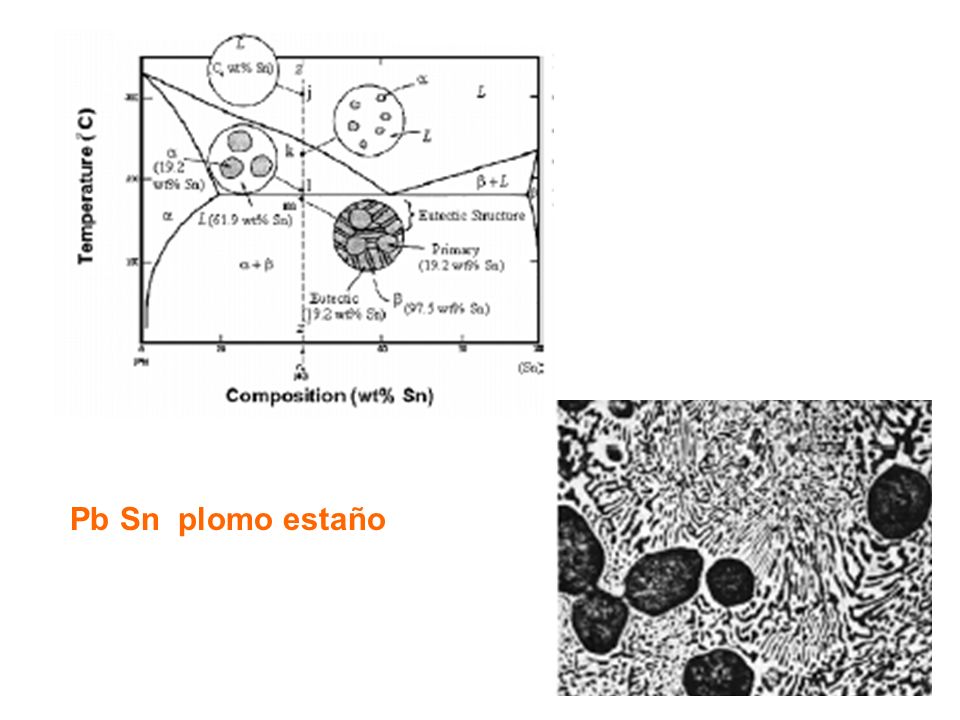

28 Pb Sn plomo estaño

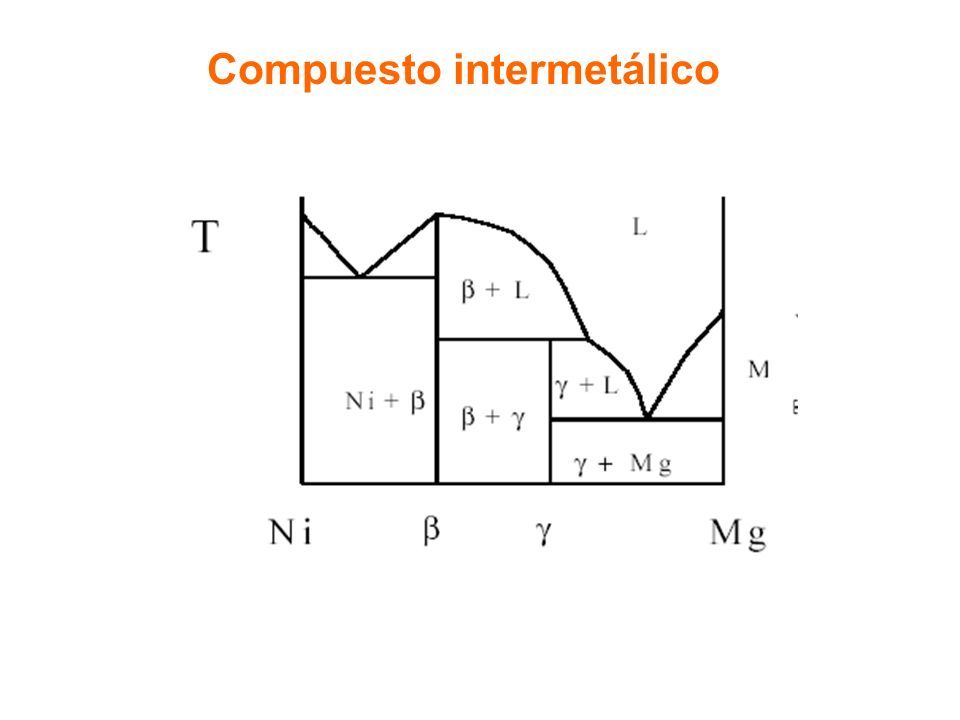

29 Compuesto intermetálico

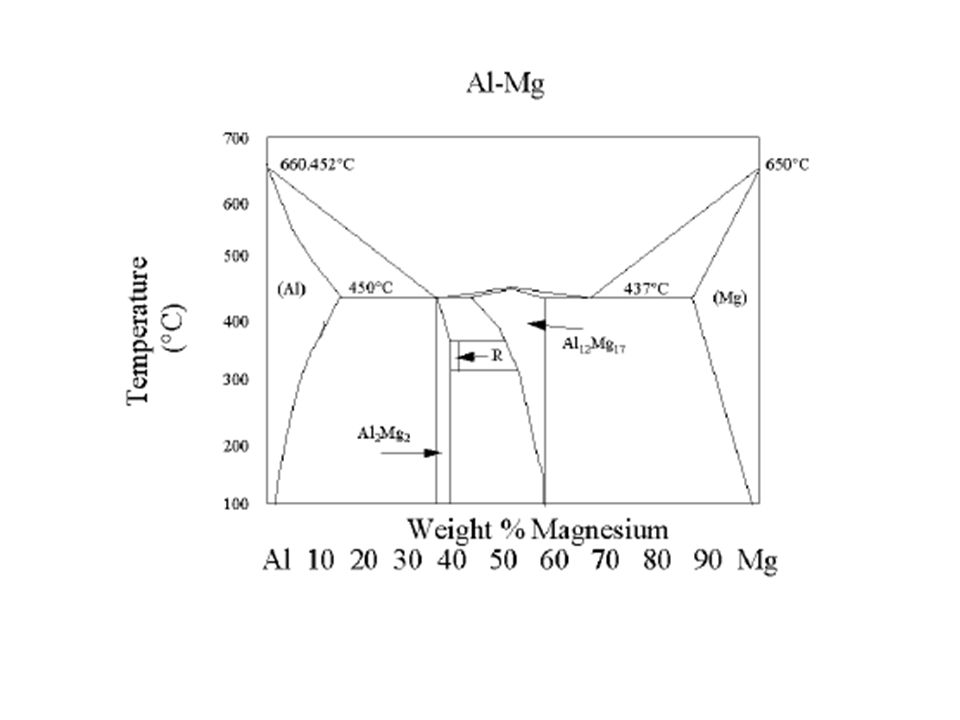

30

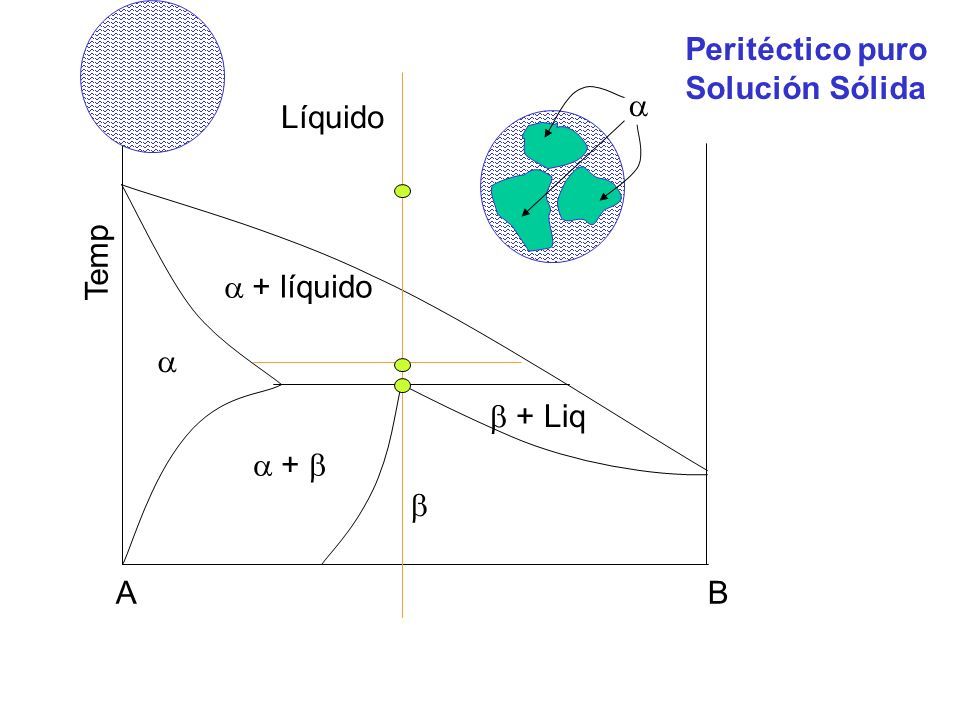

31 Temp AB    Peritéctico puro Solución Sólida  + líquido  +  Líquido  + Liq

32   Líquido

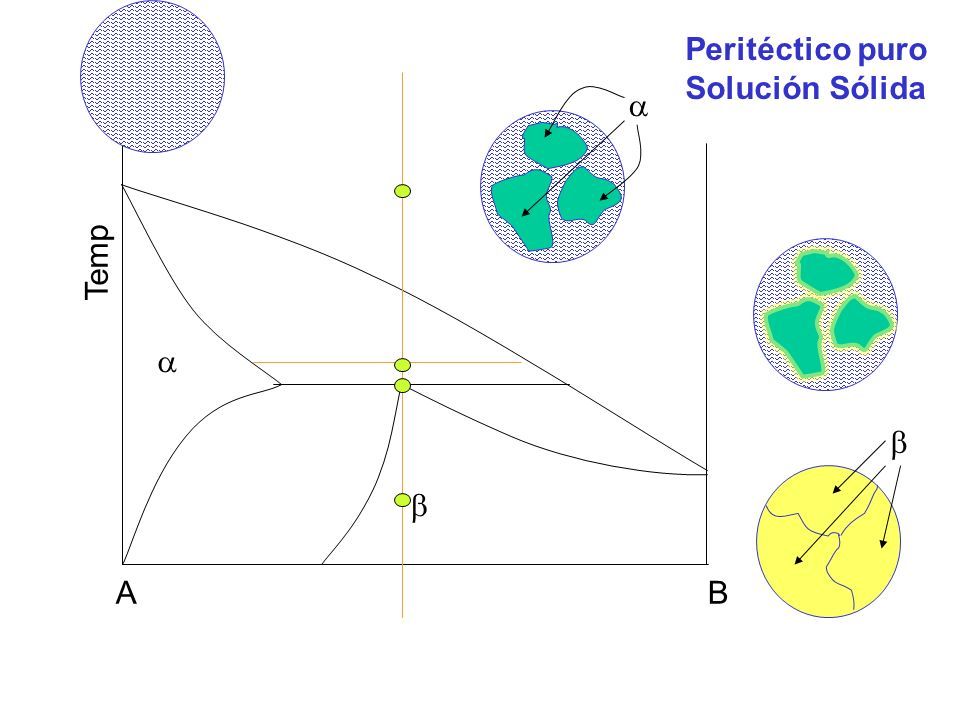

33 Temp AB   Peritéctico puro Solución Sólida  

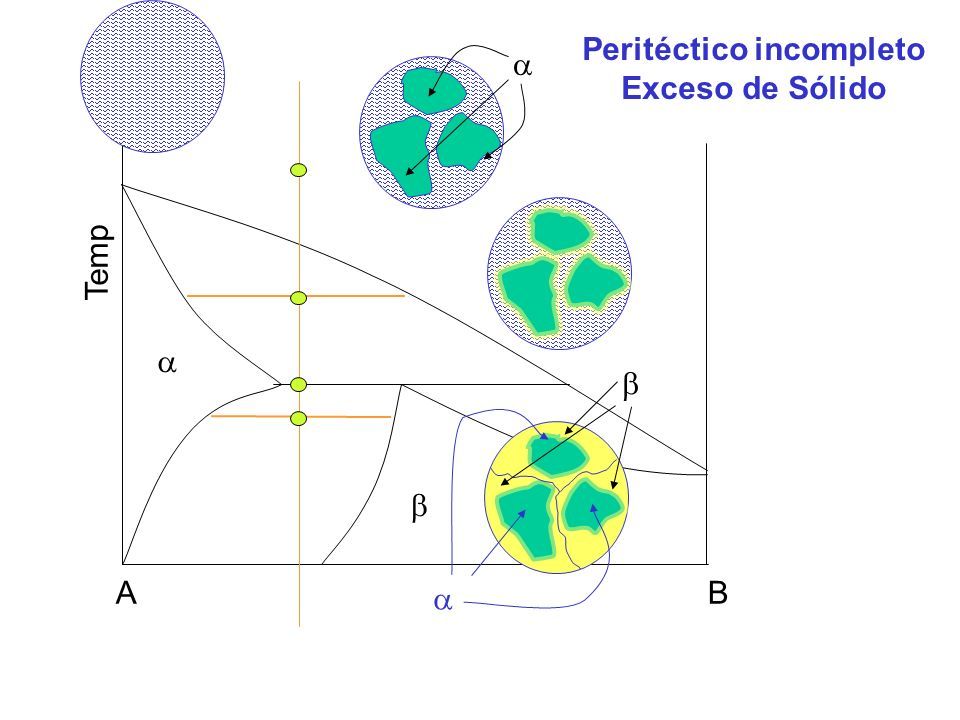

34 Temp AB    Peritéctico incompleto Exceso de Sólido  

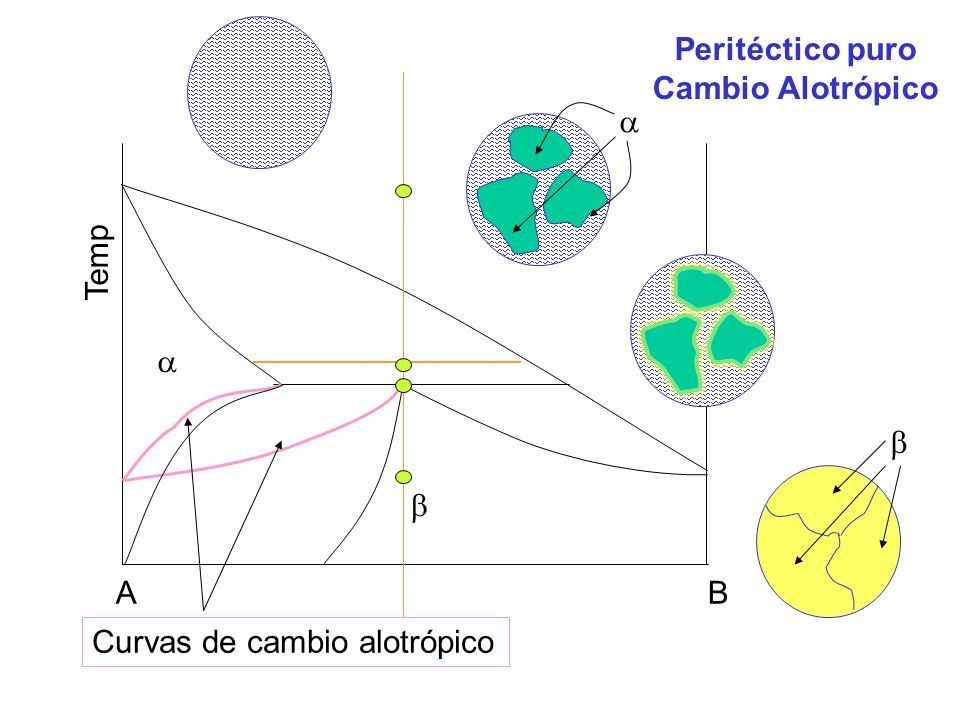

35 Temp AB    Peritéctico puro Cambio Alotrópico Curvas de cambio alotrópico 

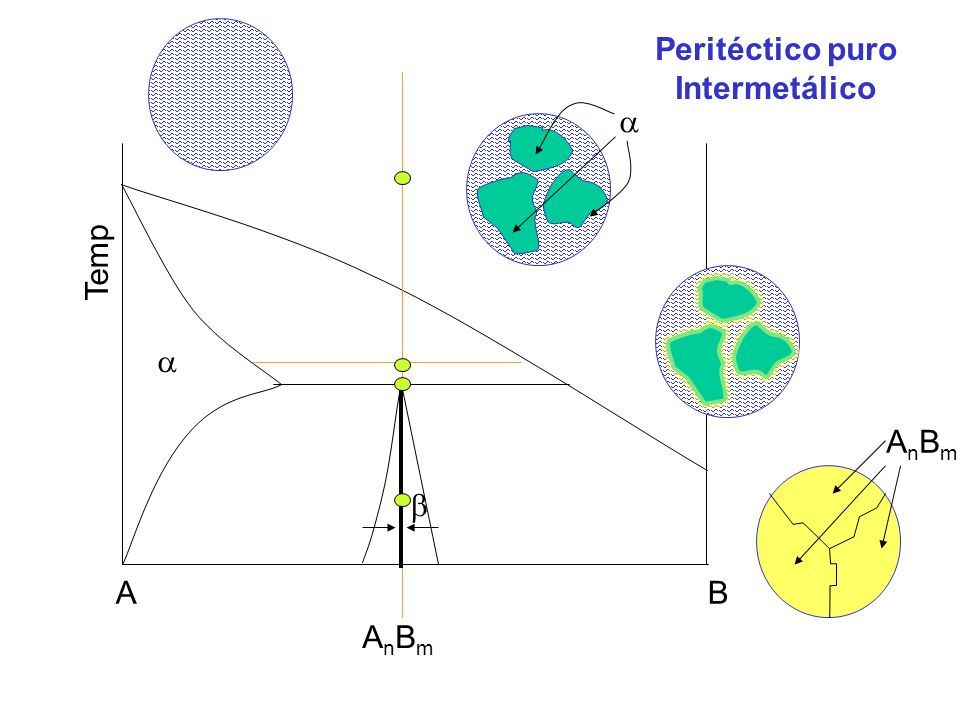

36 Temp AB  Peritéctico puro Intermetálico  AnBmAnBm  AnBmAnBm

37 Temp AB  Peritéctico + Eutéctico AnBmAnBm A n B m + B A + A n B m P E Tiempo

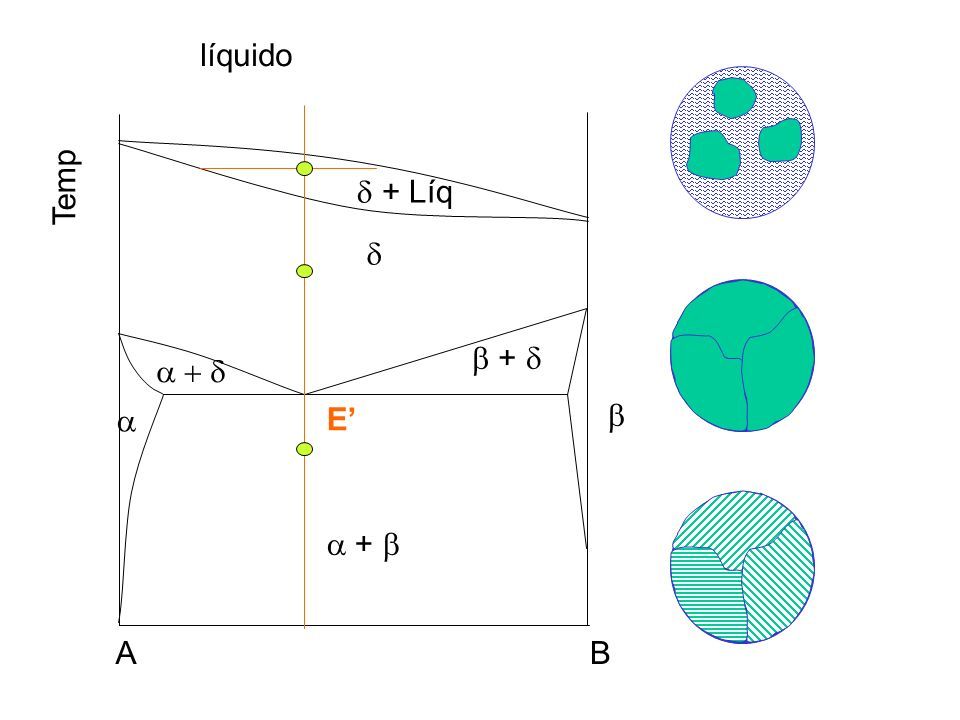

38 Temp AB E’ líquido   + Líq  +   +    

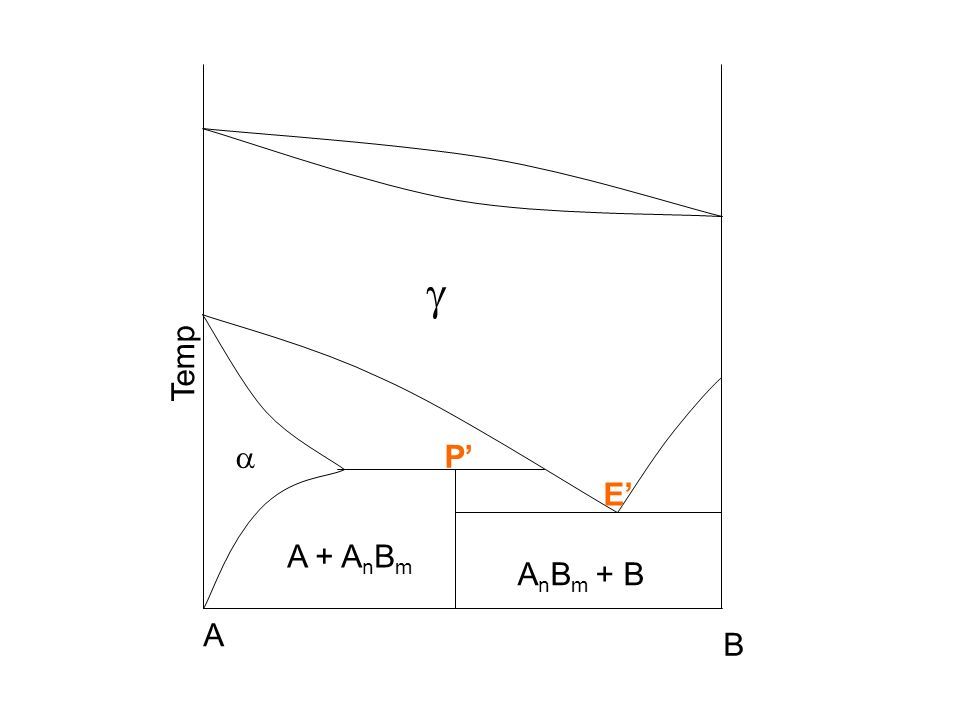

39 Temp  A n B m + B A + A n B m P’ E’ A B 

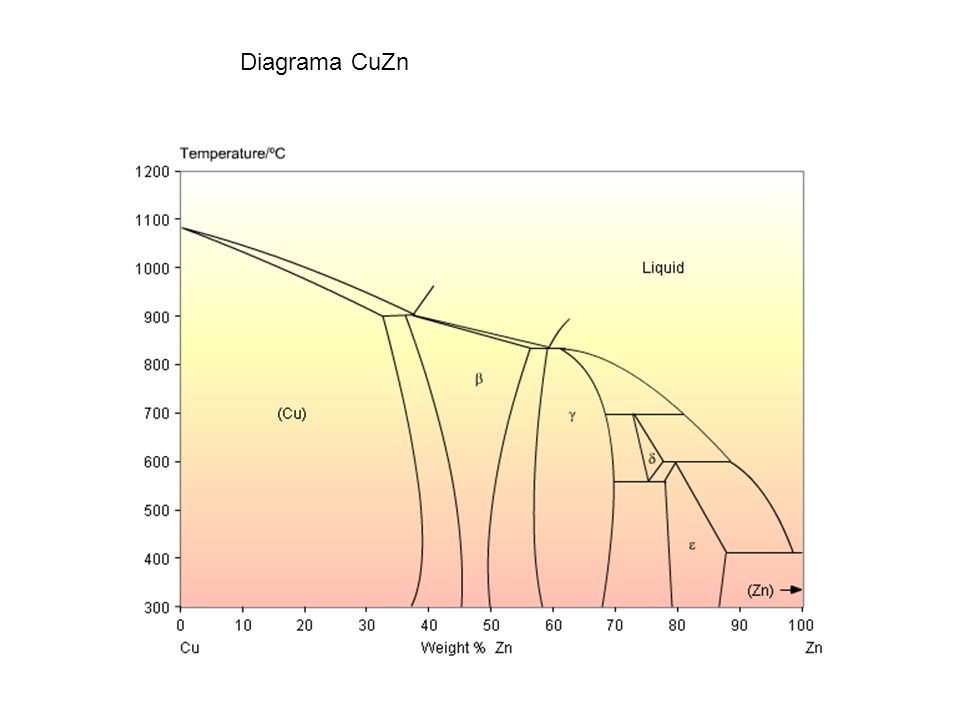

40 Diagrama CuZn

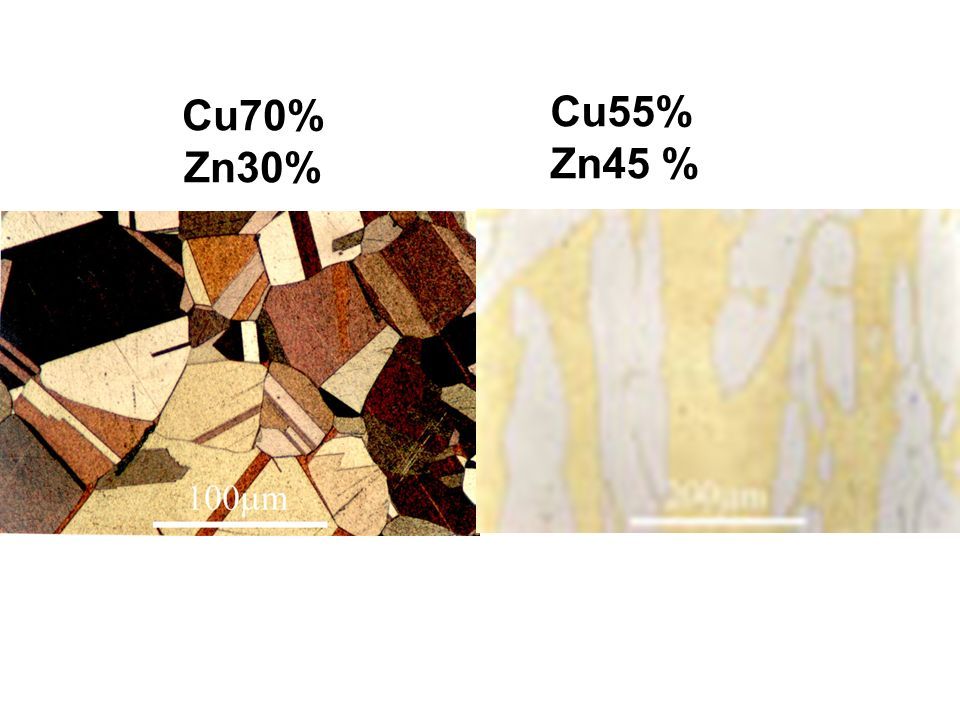

41 Cu70% Zn30% Cu55% Zn45 %

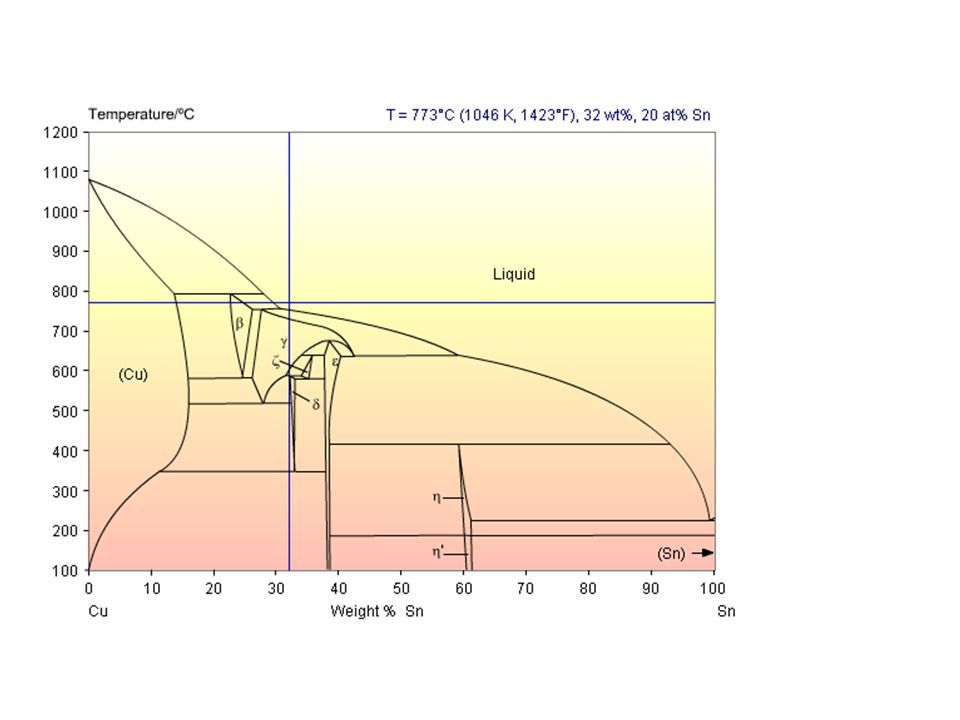

42

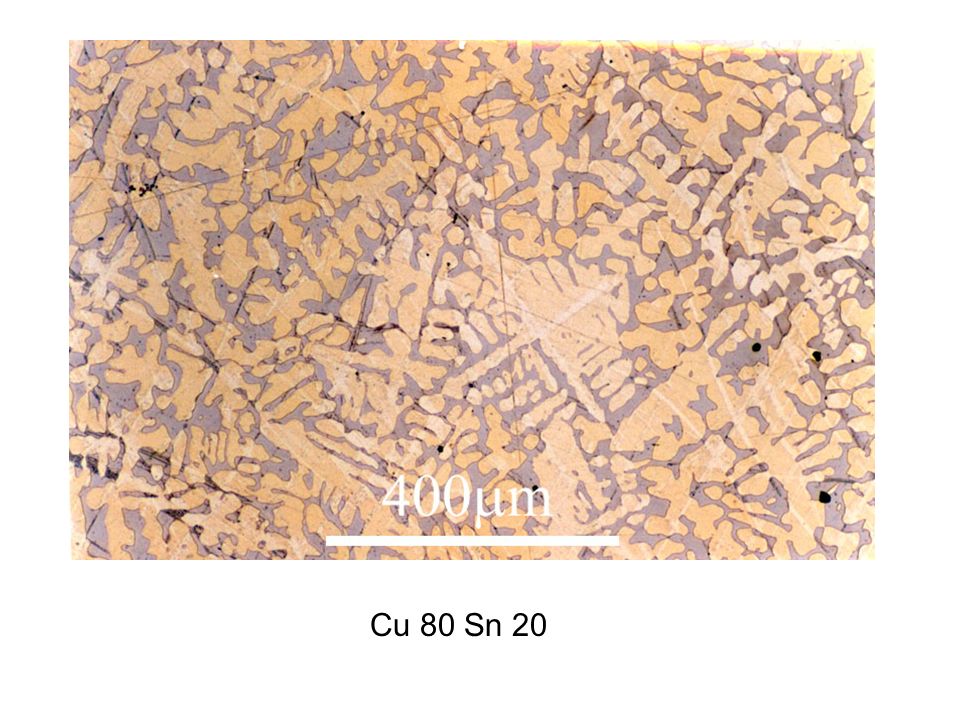

43 Cu 80 Sn 20

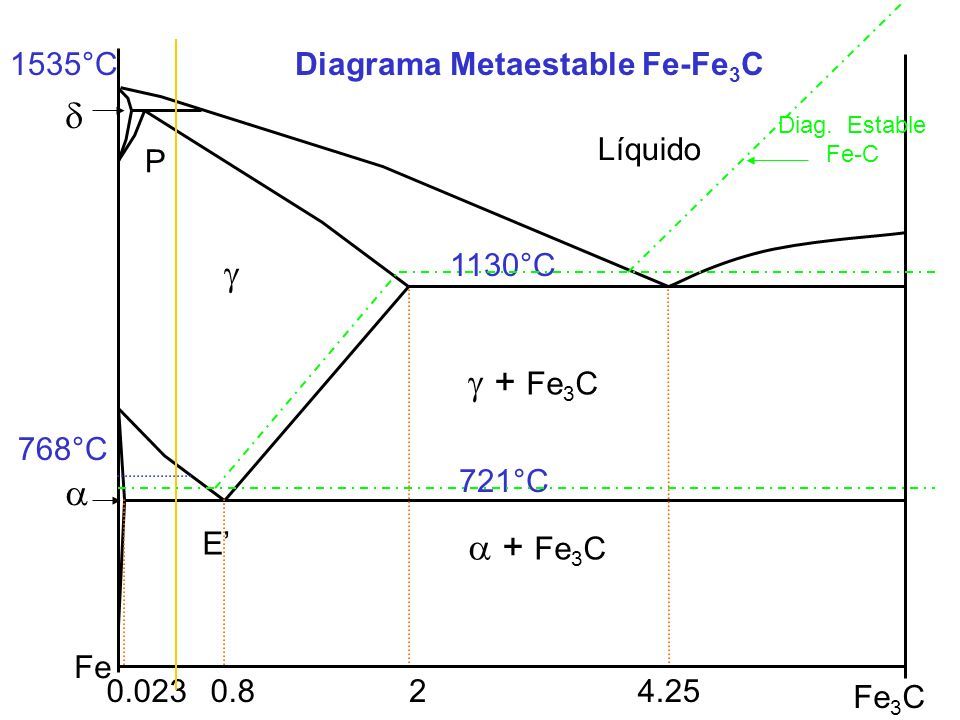

44 Fe Fe 3 C Líquido     + Fe 3 C  + Fe 3 C E’ P 721°C 1130°C 0.0230.8 768°C 1535°C 24.25 Diagrama Metaestable Fe-Fe 3 C Diag. Estable Fe-C

45 

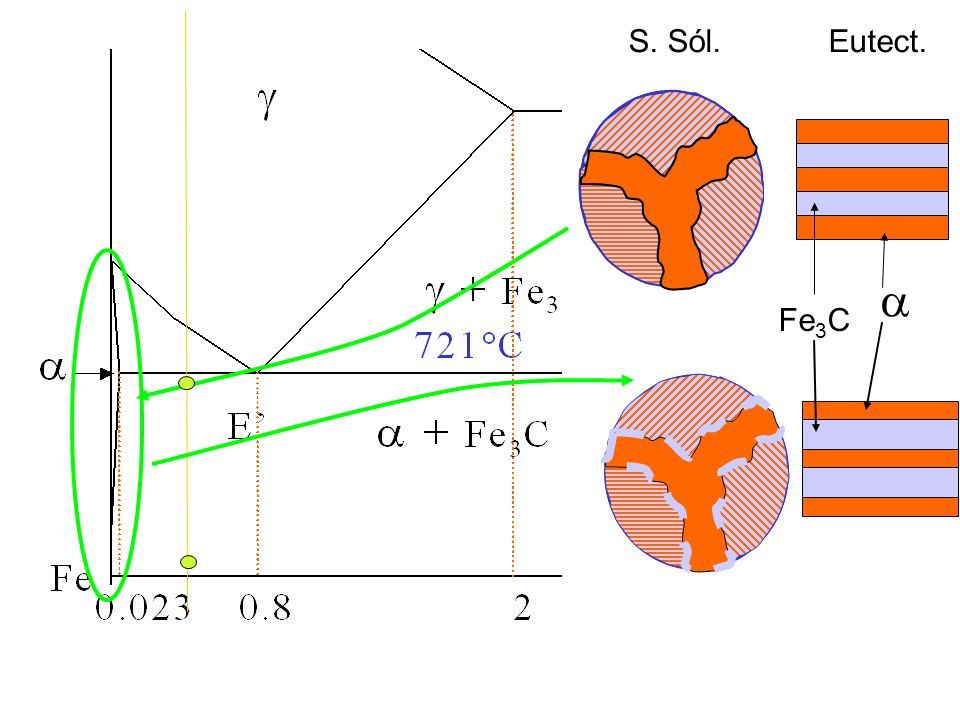

46  Fe 3 C S. Sól.Eutect.

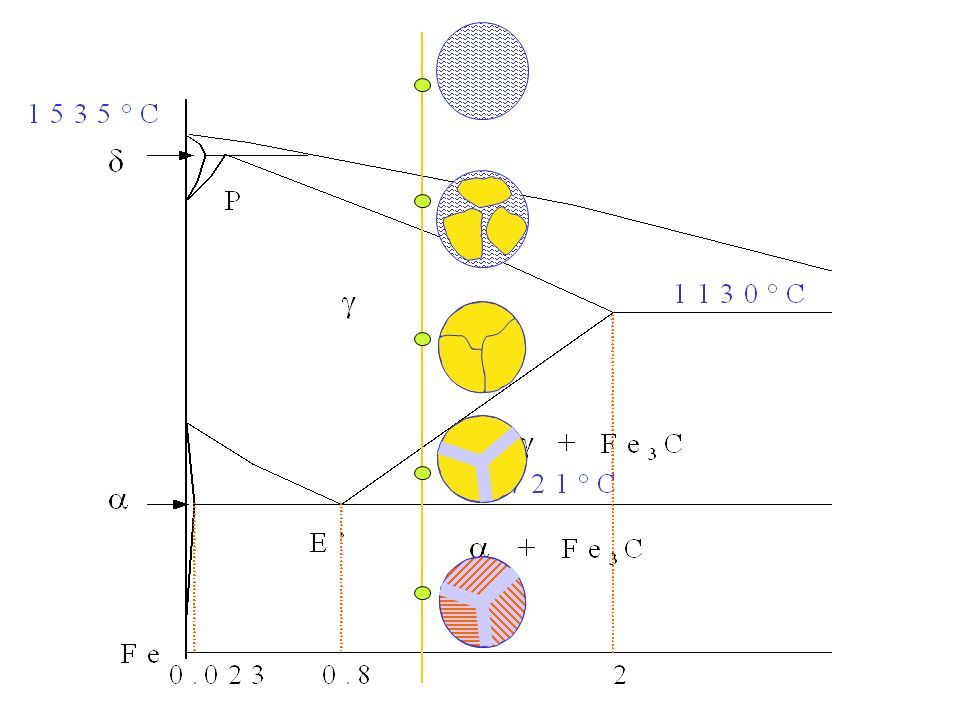

47

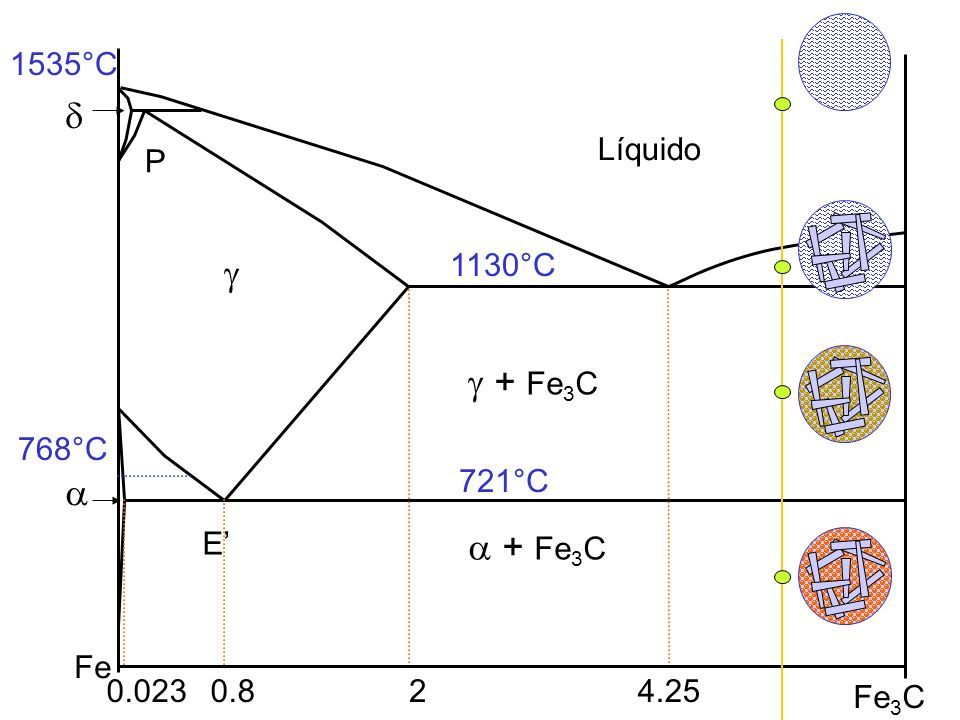

48 Fe Fe 3 C Líquido     + Fe 3 C  + Fe 3 C E’ P 721°C 1130°C 0.0230.8 768°C 1535°C 24.25

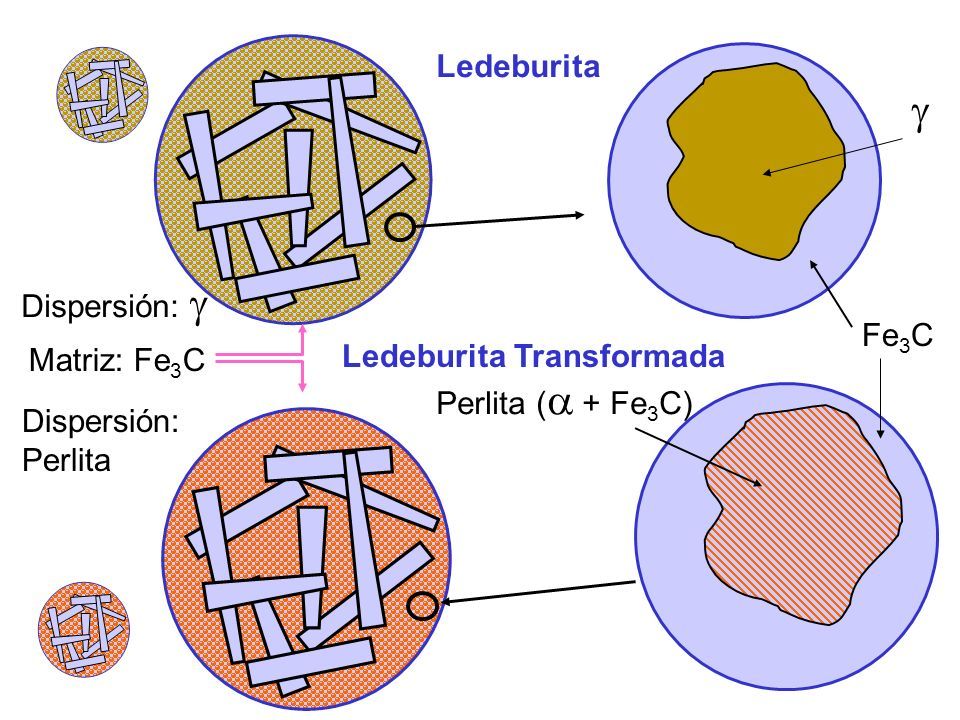

49  Fe 3 C Perlita (  + Fe 3 C) Matriz: Fe 3 C Dispersión:  Dispersión: Perlita Ledeburita Ledeburita Transformada

50 Diagrama Metaestable Fe-Fe 3 C Componentes o Elementos FasesConstituyentes

51 Diagrama Metaestable Fe-Fe 3 C Componentes o Elementos: Fases:    Fe 3 C Fe Fe 3 C     + Fe 3 C  + Fe 3 C Fe 6,66% C Fe C

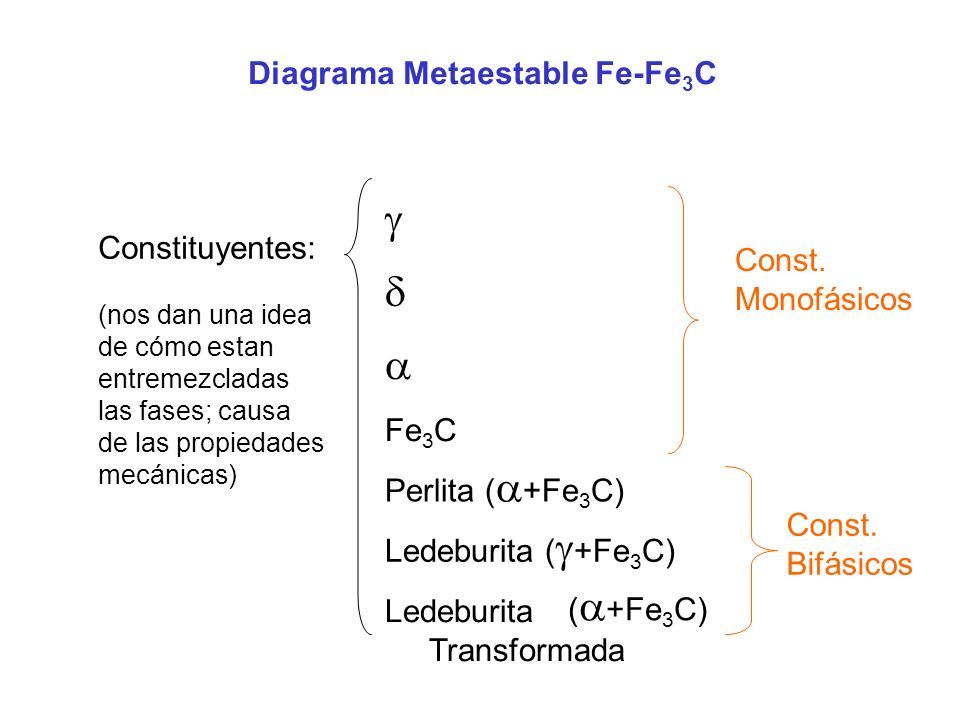

52 Diagrama Metaestable Fe-Fe 3 C Constituyentes: (nos dan una idea de cómo estan entremezcladas las fases; causa de las propiedades mecánicas)    Fe 3 C Perlita (  +Fe 3 C) Ledeburita (  +Fe 3 C) Ledeburita Transformada Const. Bifásicos Const. Monofásicos (  +Fe 3 C)

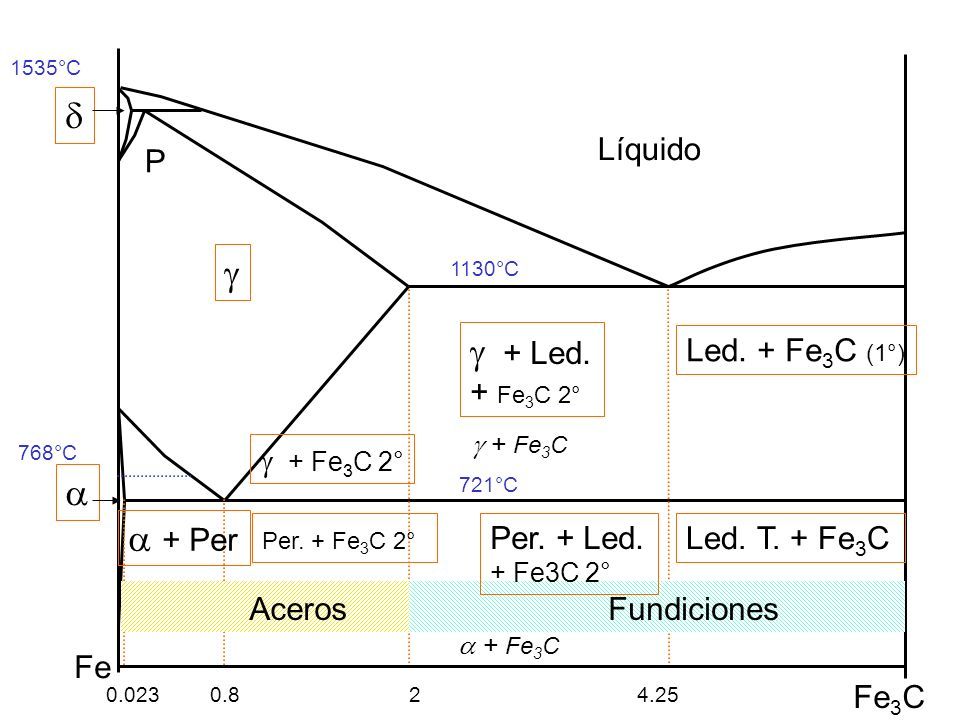

53 Fe Fe 3 C Líquido     + Fe 3 C  + Fe 3 C P 721°C 1130°C 0.0230.8 768°C 1535°C 24.25 AcerosFundiciones Led. + Fe 3 C (1°) Led. T. + Fe 3 C  + Led. + Fe 3 C 2°  + Fe 3 C 2° Per. + Led. + Fe3C 2° Per. + Fe 3 C 2°  + Per

54 Estructuras Metalográficas De tipo eutécticas Compuestos intermetálicos Martensíticas (2° parte de la materia) Eutectoides Eutécticos De nucleación y crecimiento Soluciones Sólidas Metales puros
