1 Sistemas Digitales y Analógicos

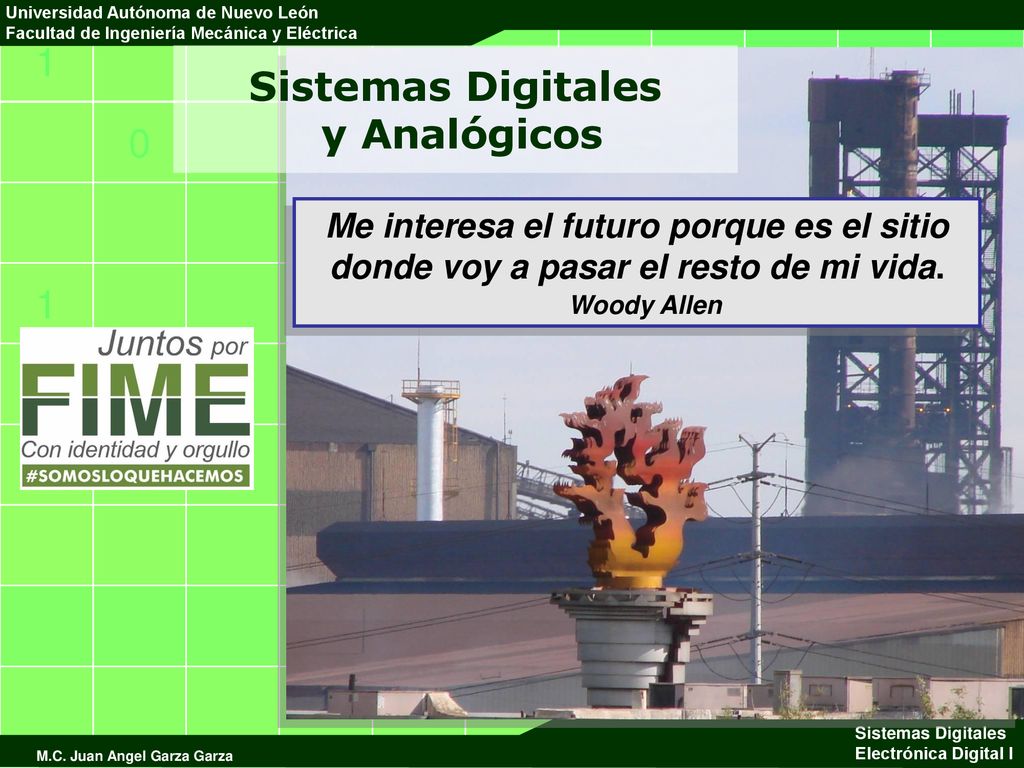

Me interesa el futuro porque es el sitio donde voy a pasar el resto de mi vida. Woody Allen

2 Definiciones Sistema Digital Analógico

3 biólogo, reconocido por haber formulado la Teoría de sistemas

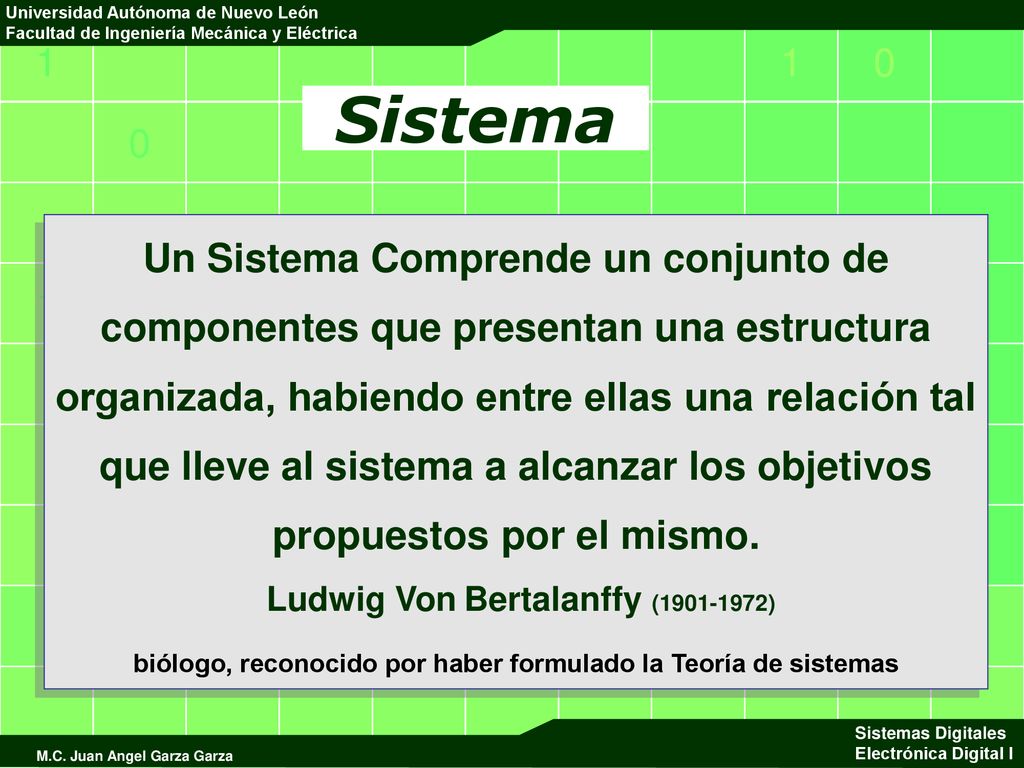

Un Sistema Comprende un conjunto de componentes que presentan una estructura organizada, habiendo entre ellas una relación tal que lleve al sistema a alcanzar los objetivos propuestos por el mismo. Ludwig Von Bertalanffy ( ) biólogo, reconocido por haber formulado la Teoría de sistemas

4 DICCIONARIO INFORMÁTICO

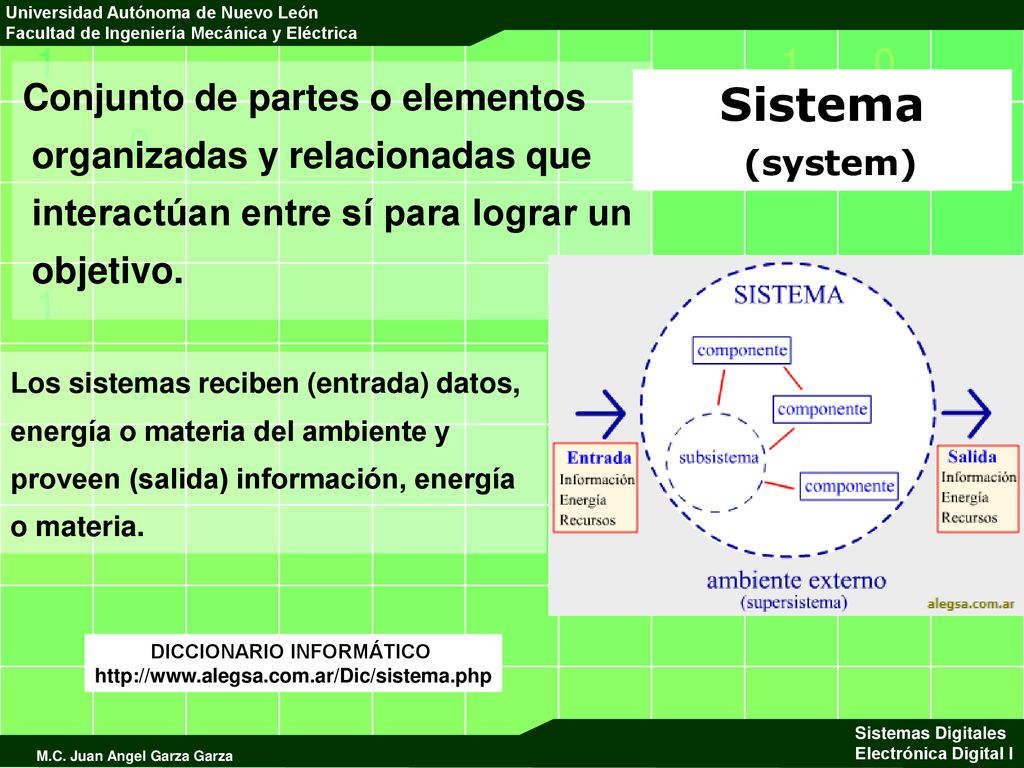

Conjunto de partes o elementos organizadas y relacionadas que interactúan entre sí para lograr un objetivo. Sistema (system) Los sistemas reciben (entrada) datos, energía o materia del ambiente y proveen (salida) información, energía o materia. DICCIONARIO INFORMÁTICO

5 Real Academia española

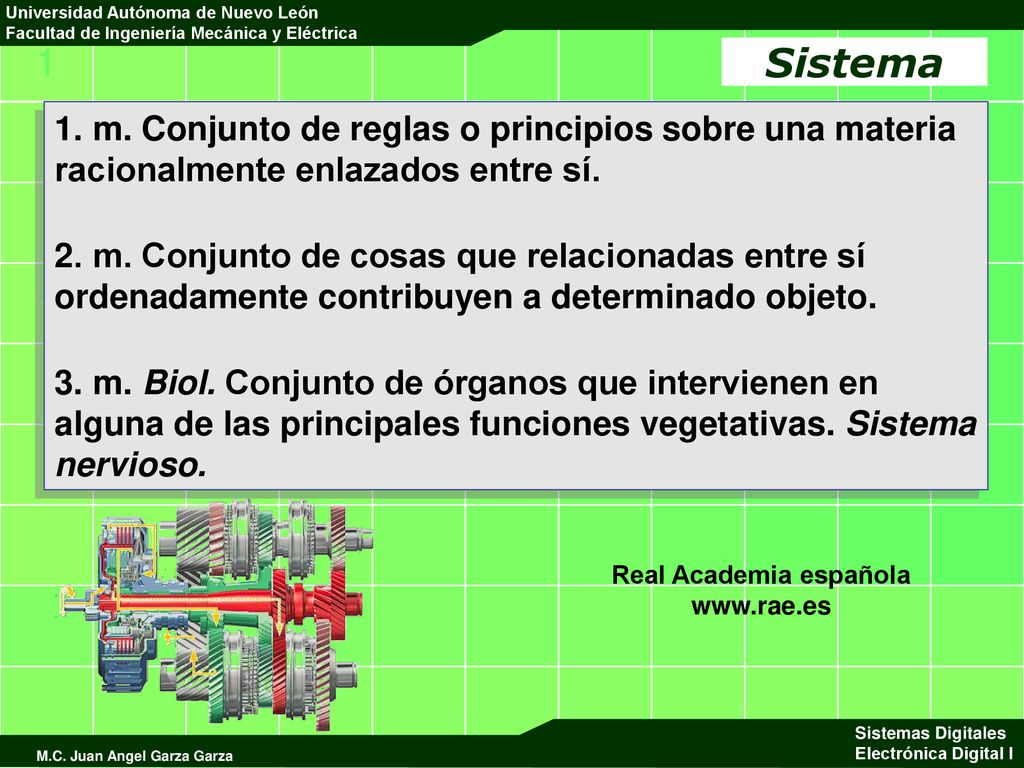

Sistema 1. m. Conjunto de reglas o principios sobre una materia racionalmente enlazados entre sí. 2. m. Conjunto de cosas que relacionadas entre sí ordenadamente contribuyen a determinado objeto. 3. m. Biol. Conjunto de órganos que intervienen en alguna de las principales funciones vegetativas. Sistema nervioso. Real Academia española

6 Diccionario General de la Lengua Española Vox

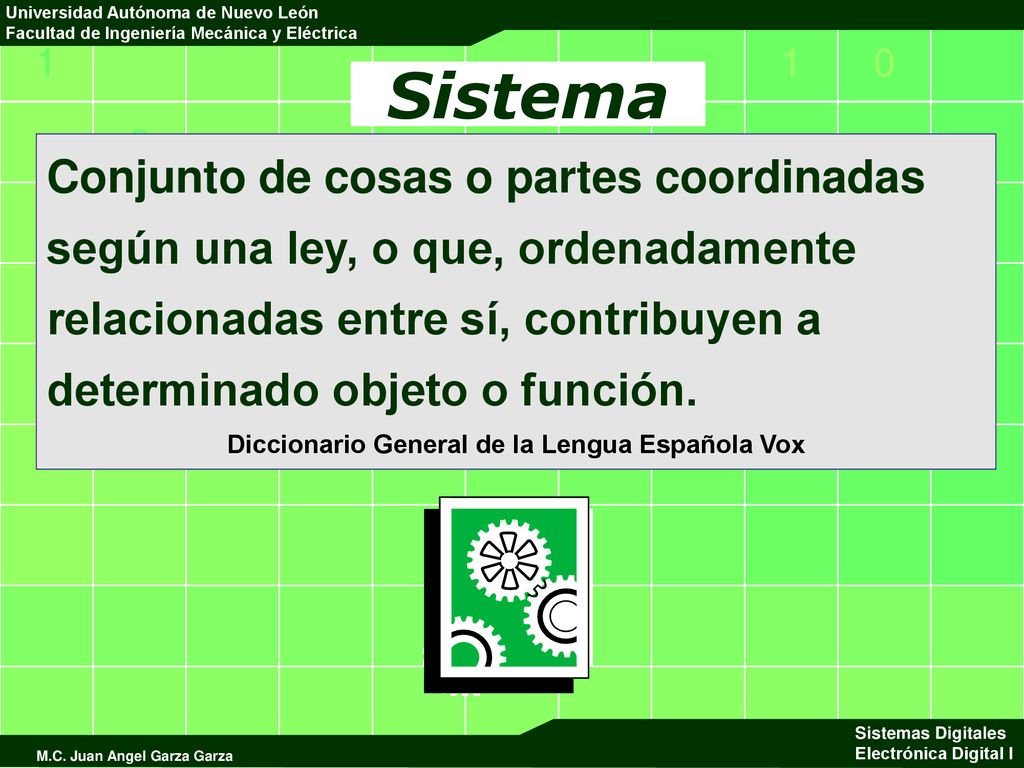

Sistema Conjunto de cosas o partes coordinadas según una ley, o que, ordenadamente relacionadas entre sí, contribuyen a determinado objeto o función. Diccionario General de la Lengua Española Vox

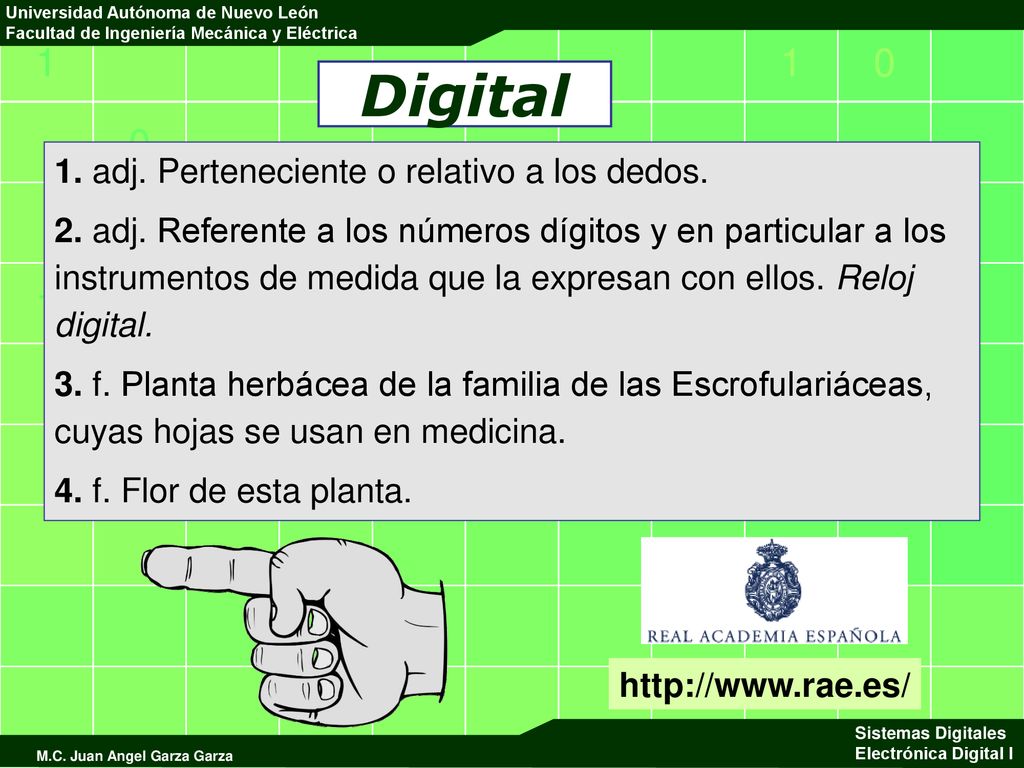

7 Digital 1. adj. Perteneciente o relativo a los dedos.
2. adj. Referente a los números dígitos y en particular a los instrumentos de medida que la expresan con ellos. Reloj digital. 3. f. Planta herbácea de la familia de las Escrofulariáceas, cuyas hojas se usan en medicina. 4. f. Flor de esta planta.

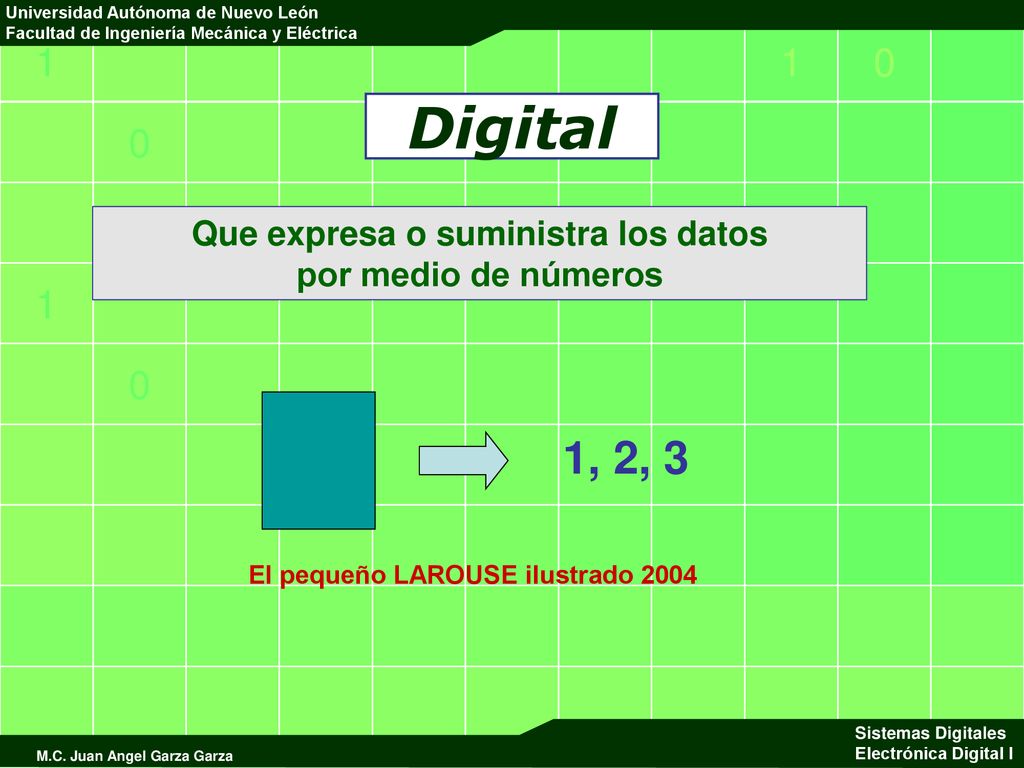

8 Que expresa o suministra los datos por medio de números
Digital Que expresa o suministra los datos por medio de números 1, 2, 3 El pequeño LAROUSE ilustrado 2004

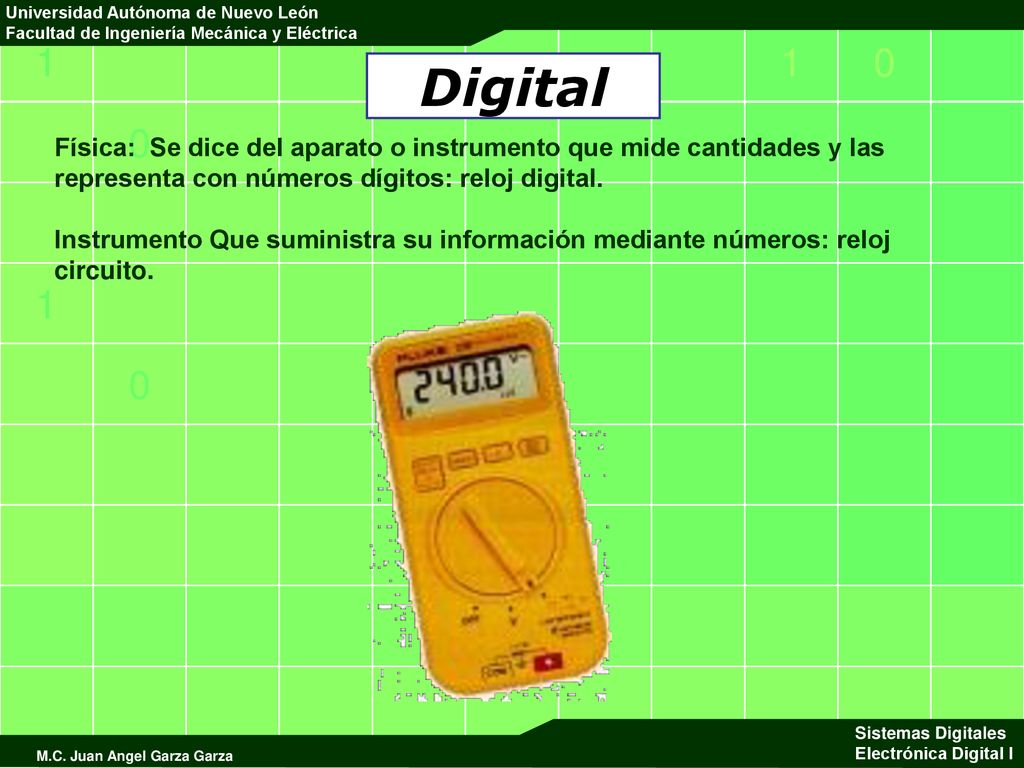

9 Digital Física: Se dice del aparato o instrumento que mide cantidades y las representa con números dígitos: reloj digital. Instrumento Que suministra su información mediante números: reloj circuito.

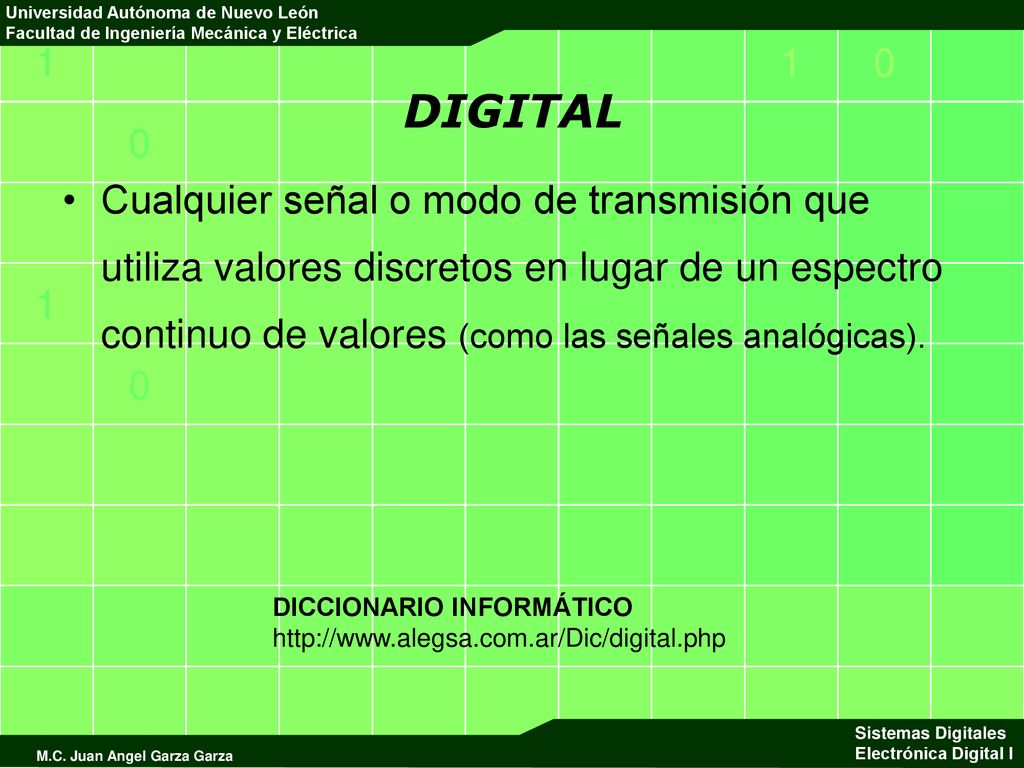

10 DIGITAL Cualquier señal o modo de transmisión que utiliza valores discretos en lugar de un espectro continuo de valores (como las señales analógicas). DICCIONARIO INFORMÁTICO

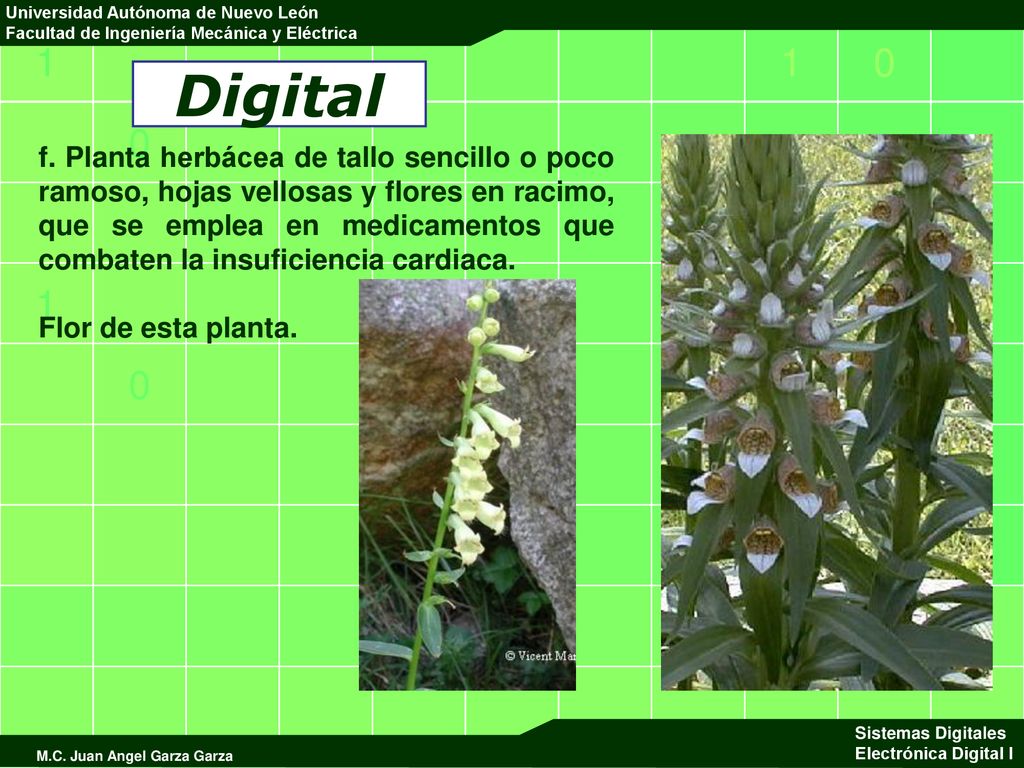

11 Digital f. Planta herbácea de tallo sencillo o poco ramoso, hojas vellosas y flores en racimo, que se emplea en medicamentos que combaten la insuficiencia cardiaca. Flor de esta planta.

12 Vivimos en una era la cuál en los últimos diez años han tenido un gran crecimiento
12

13 Informática, Electrónica y Comunicaciones

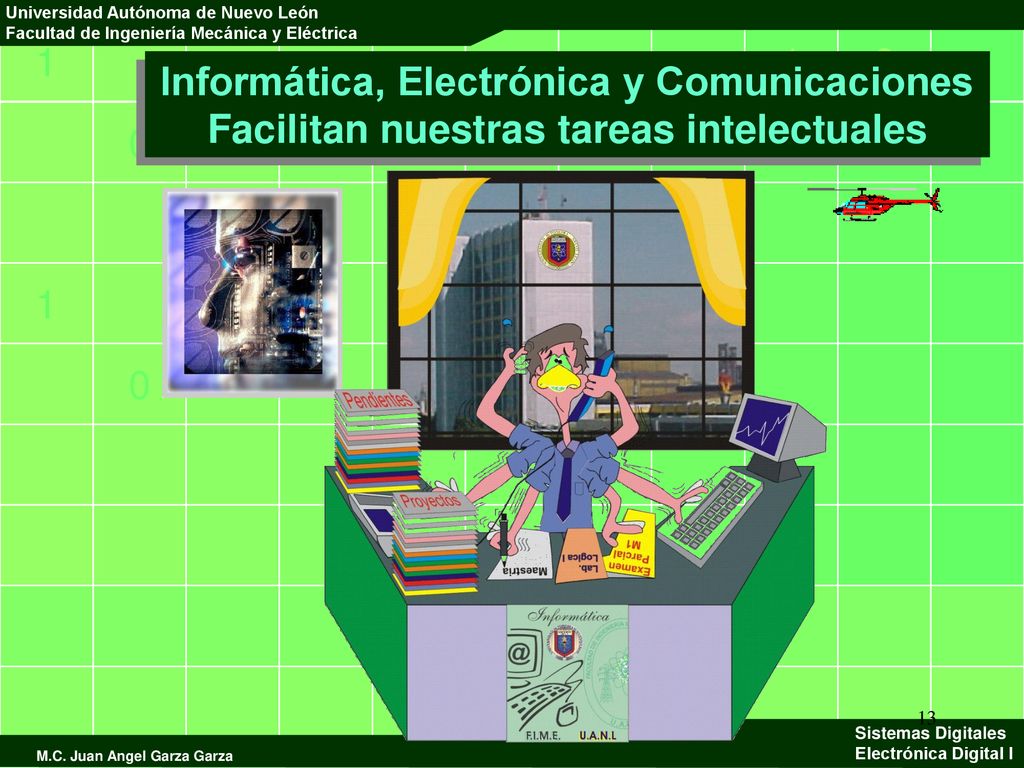

Facilitan nuestras tareas intelectuales 13 13

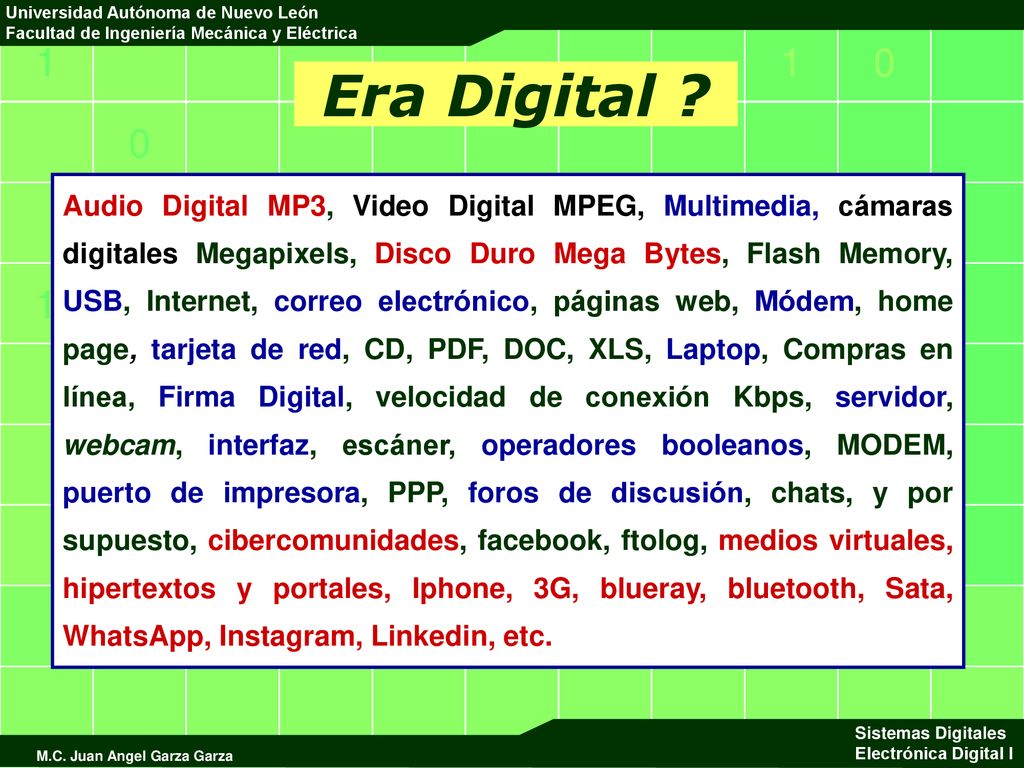

14 Era Digital ? Audio Digital MP3, Video Digital MPEG, Multimedia, cámaras digitales Megapixels, Disco Duro Mega Bytes, Flash Memory, USB, Internet, correo electrónico, páginas web, Módem, home page, tarjeta de red, CD, PDF, DOC, XLS, Laptop, Compras en línea, Firma Digital, velocidad de conexión Kbps, servidor, webcam, interfaz, escáner, operadores booleanos, MODEM, puerto de impresora, PPP, foros de discusión, chats, y por supuesto, cibercomunidades, facebook, ftolog, medios virtuales, hipertextos y portales, Iphone, 3G, blueray, bluetooth, Sata, WhatsApp, Instagram, Linkedin, etc.

15 Industria 4.0 (1) Internet de las cosas. (2) Sistemas ciberfísicos.

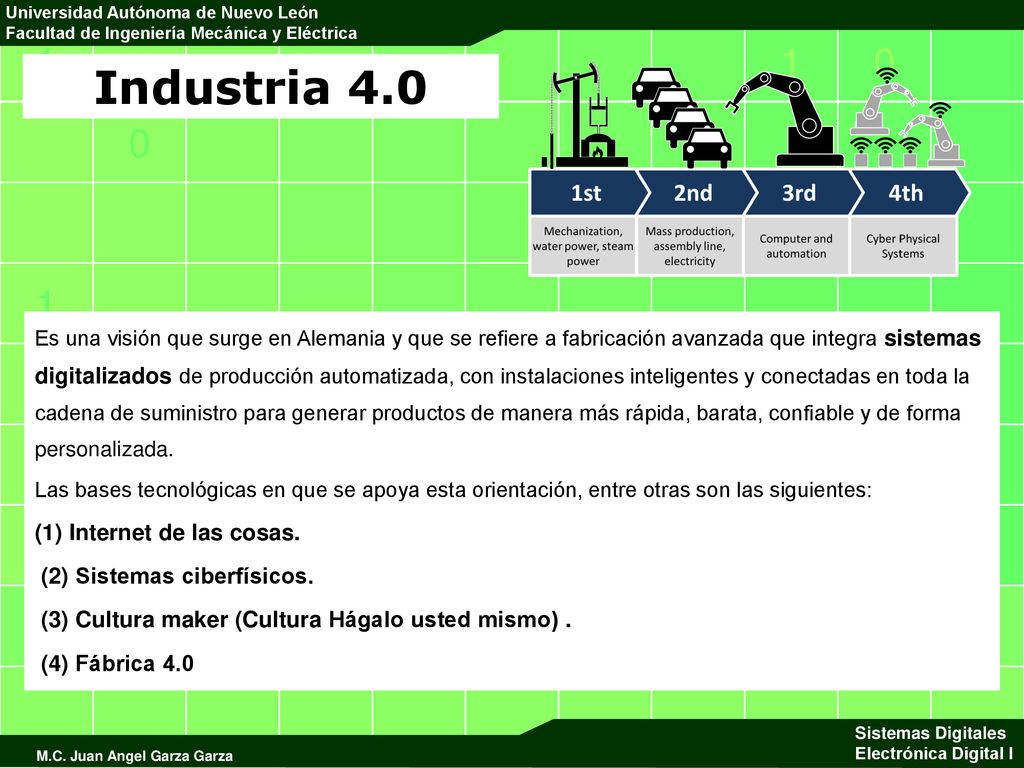

Es una visión que surge en Alemania y que se refiere a fabricación avanzada que integra sistemas digitalizados de producción automatizada, con instalaciones inteligentes y conectadas en toda la cadena de suministro para generar productos de manera más rápida, barata, confiable y de forma personalizada.  Las bases tecnológicas en que se apoya esta orientación, entre otras son las siguientes: (1) Internet de las cosas. (2) Sistemas ciberfísicos.  (3) Cultura maker (Cultura Hágalo usted mismo) . (4) Fábrica 4.0

16 Analógico, ca adjetivo. Análogo Que tiene analogía con algo .
Física. Que representa de manera continua en el tiempo la evolución de una magnitud: señal analógica.

17 Sistemas Analógicos Estas magnitudes son:
Temperatura, presión, longitud, velocidad, tensión, intensidad, aceleración, etc. que tienen un carácter continuo o analógico.

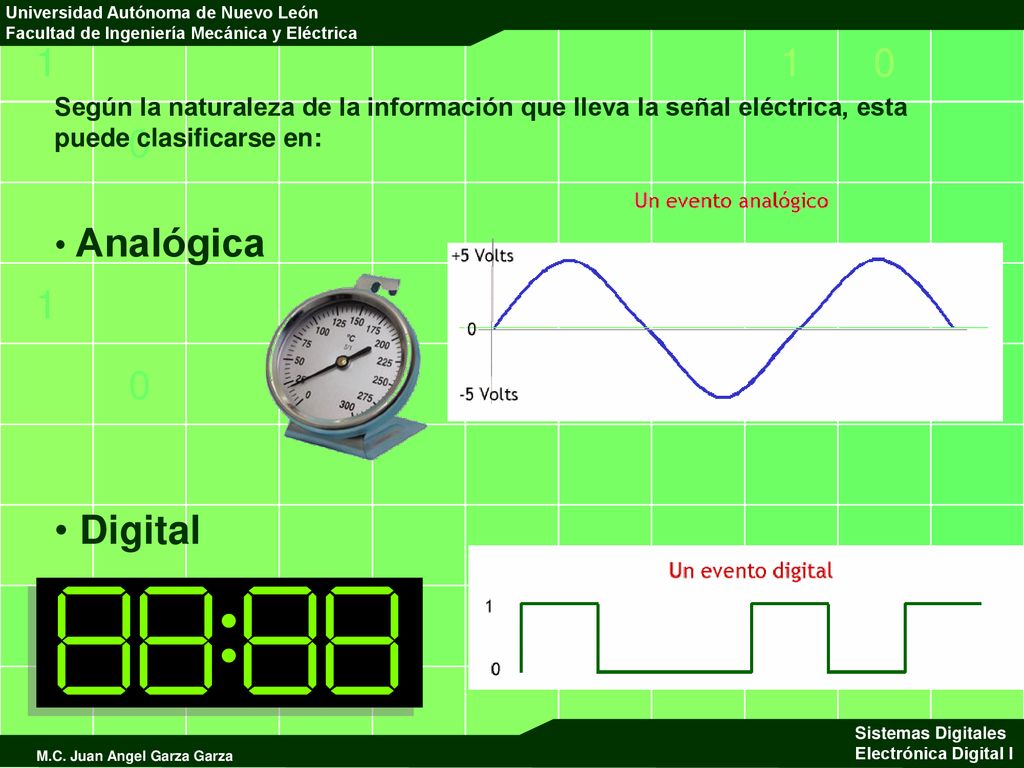

18 Según la naturaleza de la información que lleva la señal eléctrica, esta puede clasificarse en:
Analógica Digital

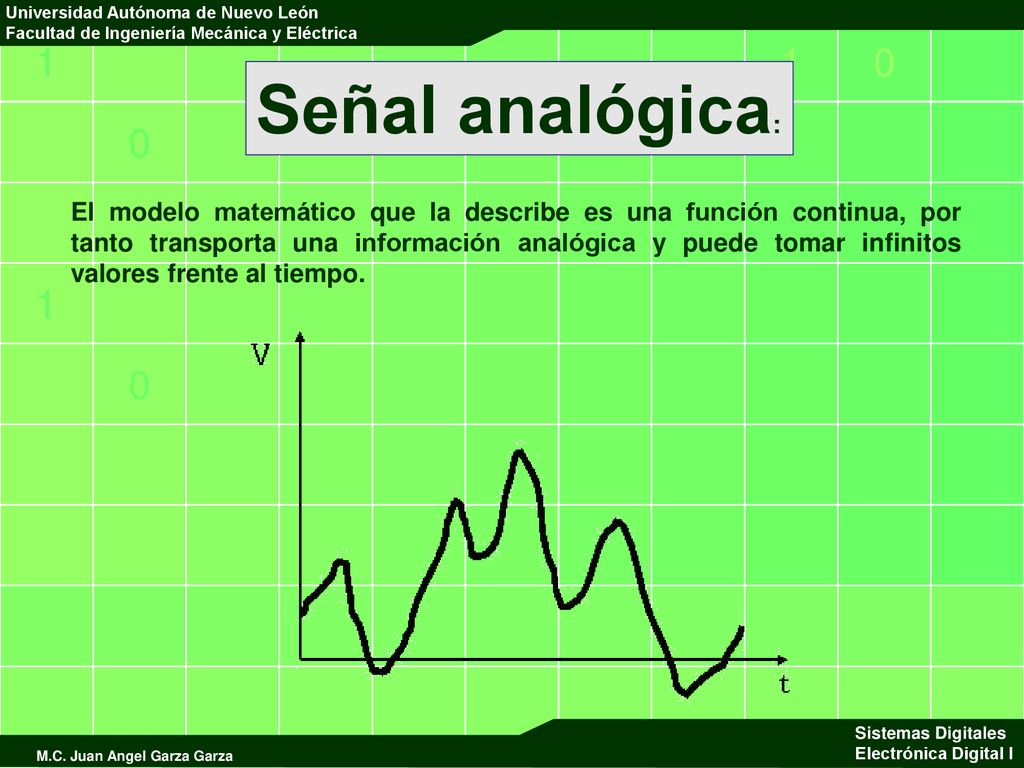

19 Señal analógica: El modelo matemático que la describe es una función continua, por tanto transporta una información analógica y puede tomar infinitos valores frente al tiempo.

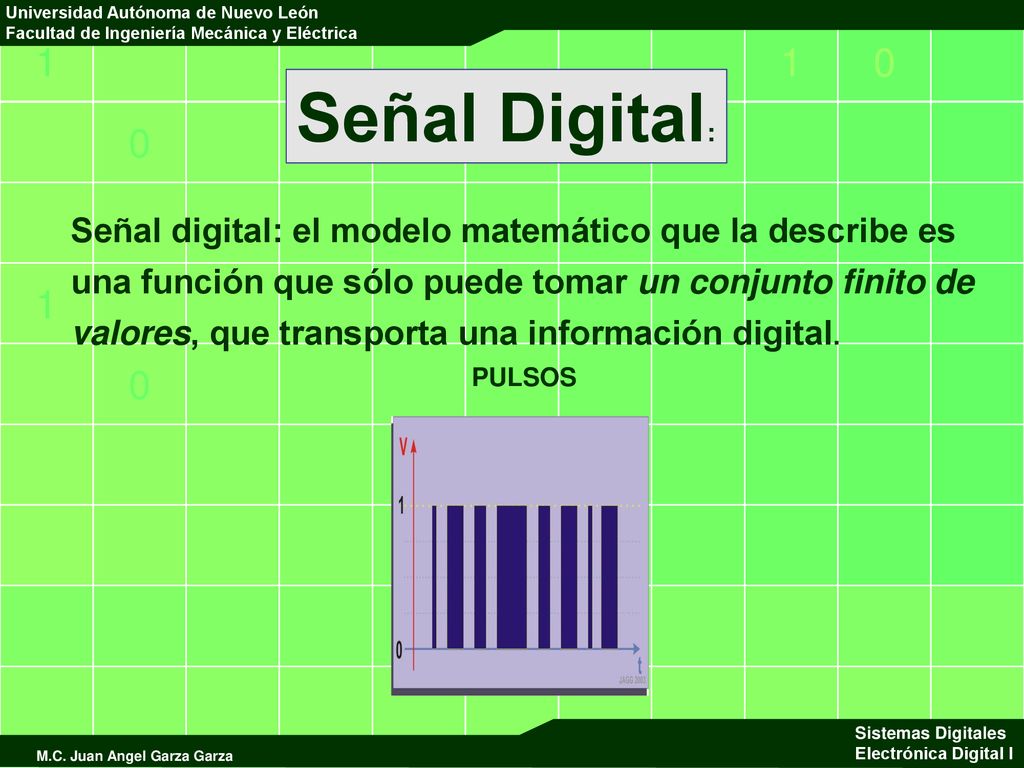

20 Señal Digital: Señal digital: el modelo matemático que la describe es una función que sólo puede tomar un conjunto finito de valores, que transporta una información digital. PULSOS

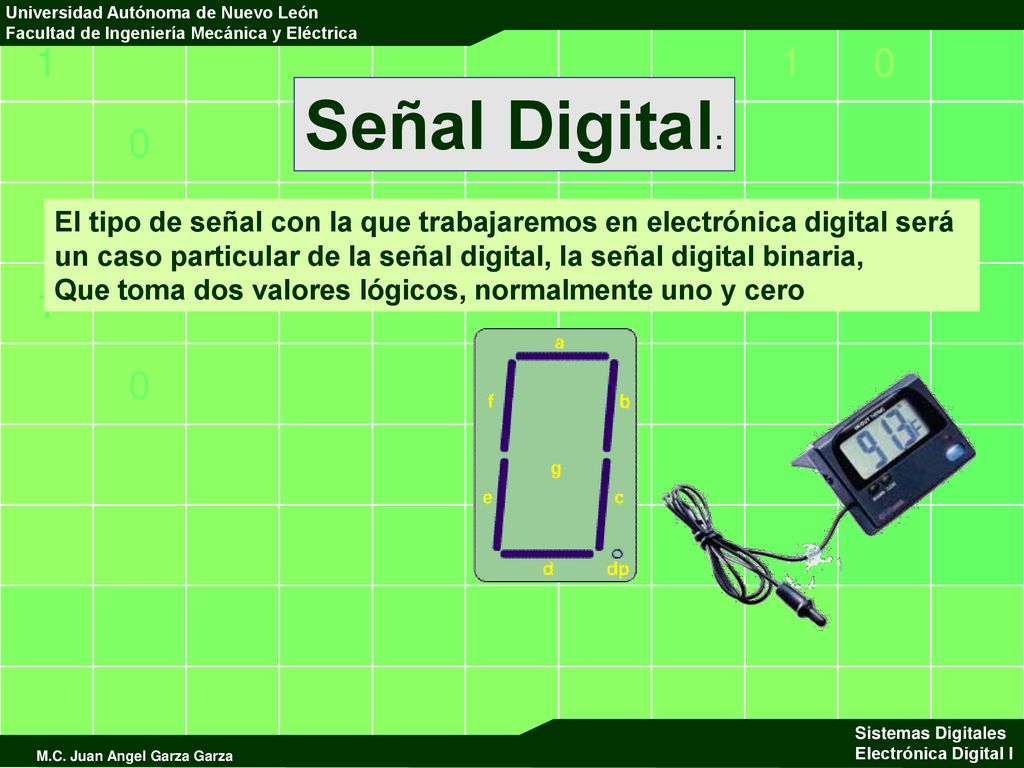

21 Señal Digital: El tipo de señal con la que trabajaremos en electrónica digital será un caso particular de la señal digital, la señal digital binaria, Que toma dos valores lógicos, normalmente uno y cero

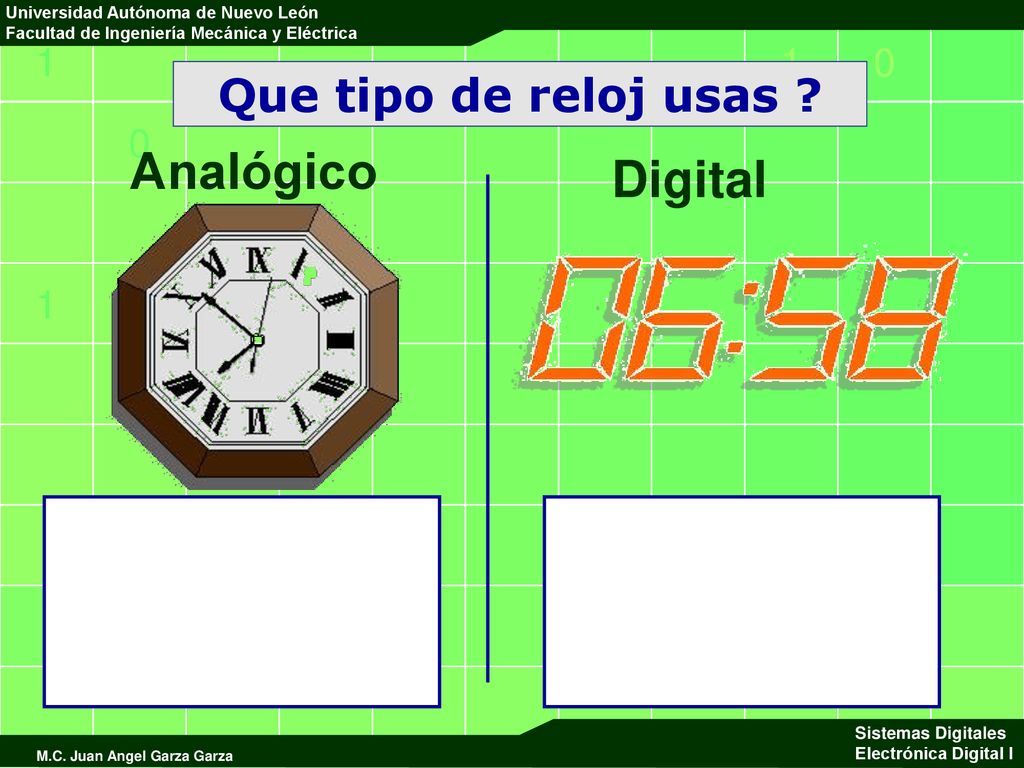

22 Que tipo de reloj usas ? Analógico Digital

23 Por que volvemos a consultar la hora ?

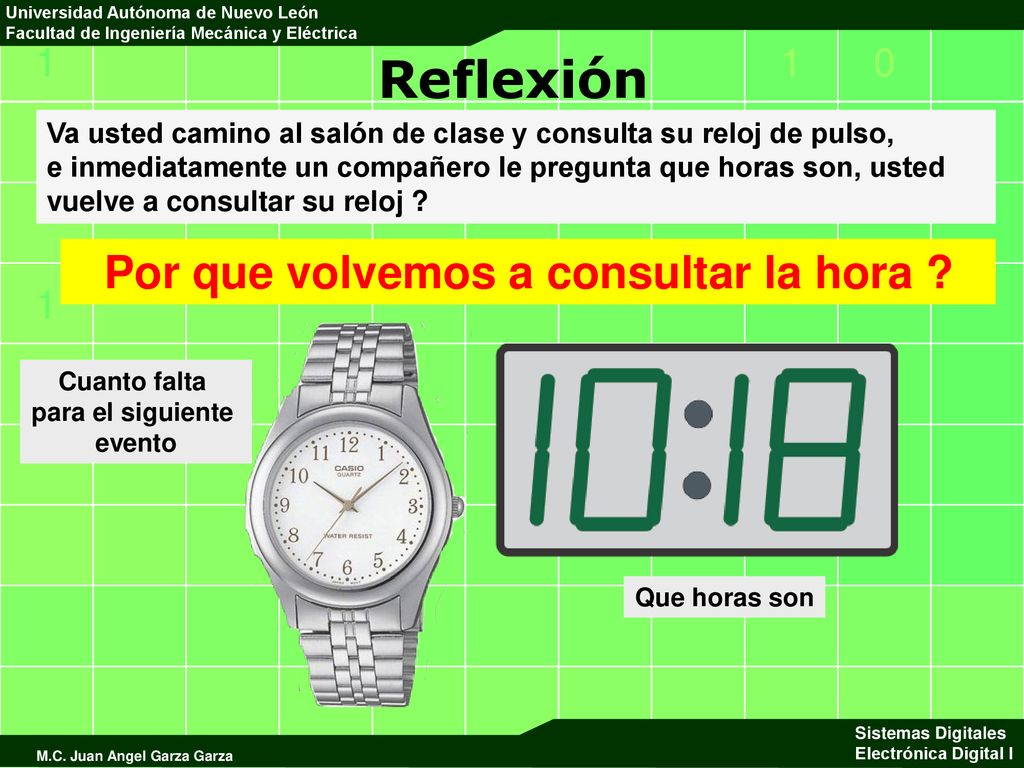

Reflexión Va usted camino al salón de clase y consulta su reloj de pulso, e inmediatamente un compañero le pregunta que horas son, usted vuelve a consultar su reloj ? Por que volvemos a consultar la hora ? Cuanto falta para el siguiente evento Que horas son

24 Cuanto falta para y variaciones

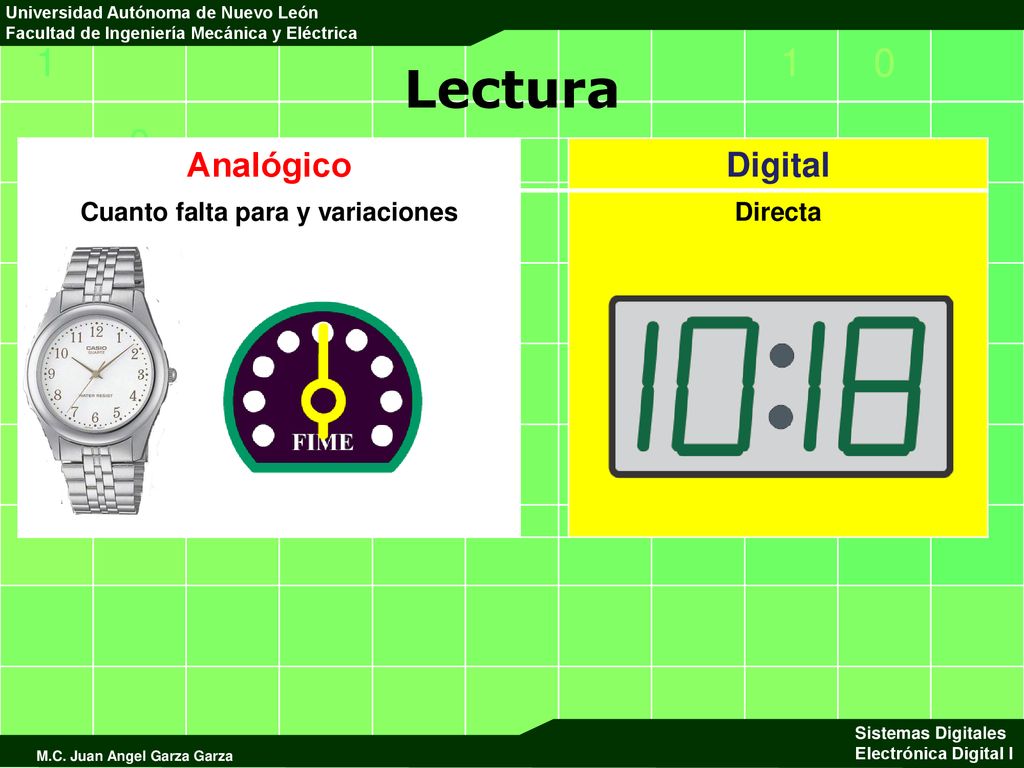

Lectura Analógico Digital Cuanto falta para y variaciones Directa

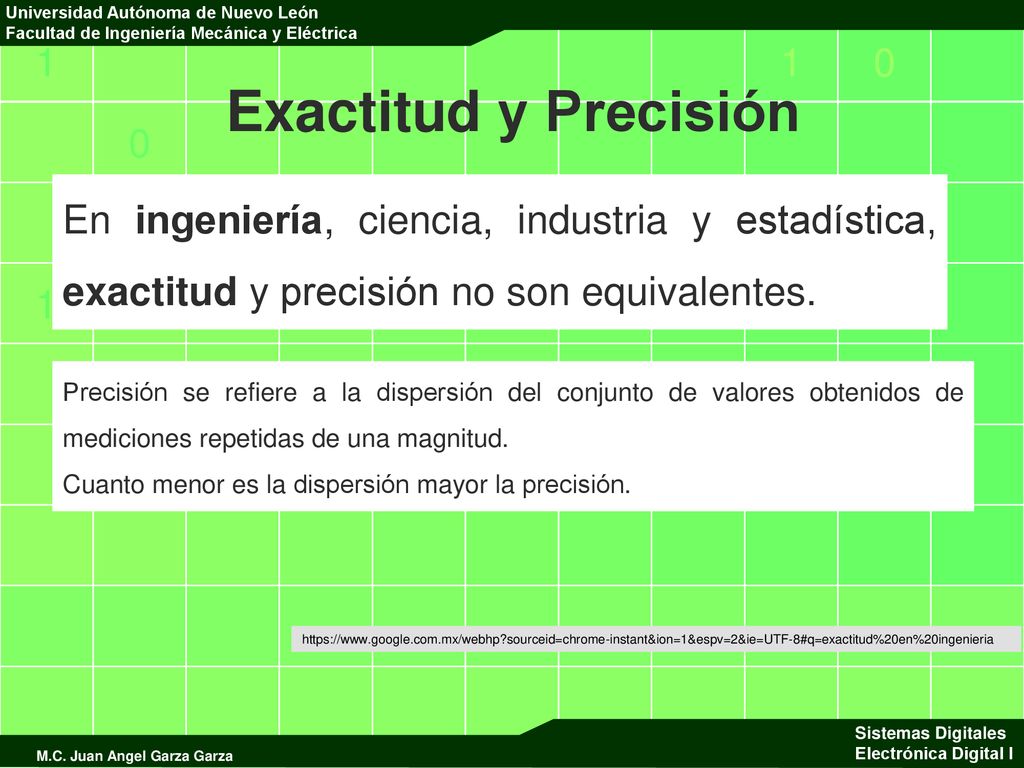

25 Exactitud y Precisión En ingeniería, ciencia, industria y estadística, exactitud y precisión no son equivalentes. Precisión se refiere a la dispersión del conjunto de valores obtenidos de mediciones repetidas de una magnitud. Cuanto menor es la dispersión mayor la precisión.

26 Calidad de los componentes

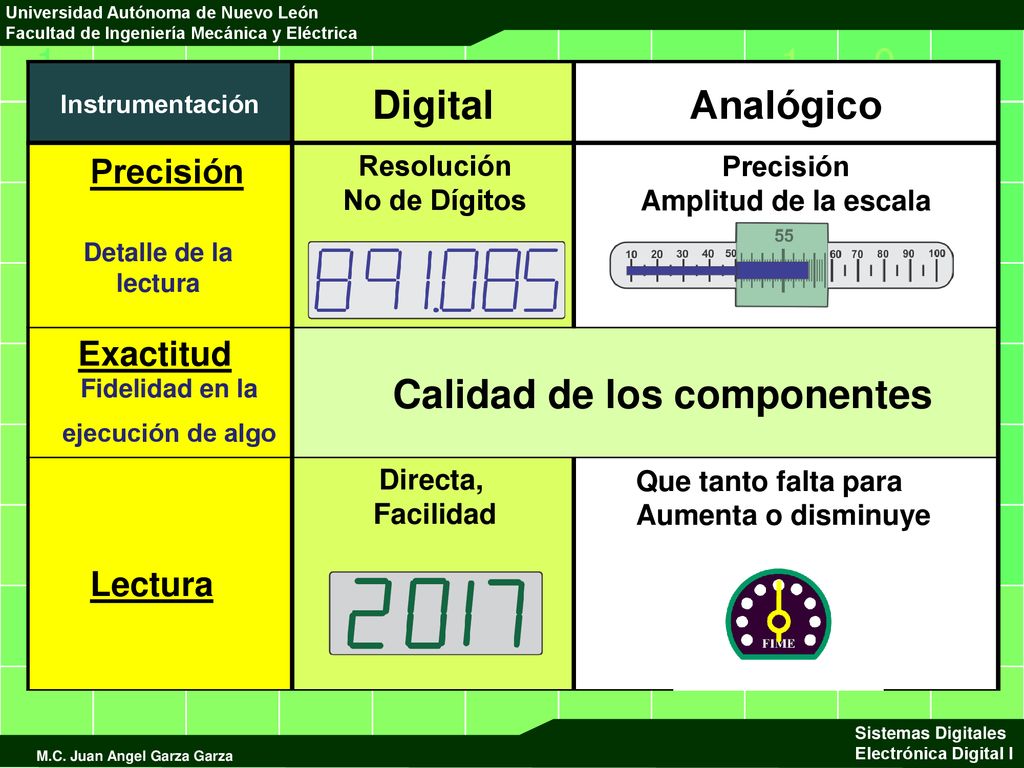

Instrumentación Digital Analógico Precisión Resolución No de Dígitos Precisión Amplitud de la escala Detalle de la lectura Exactitud Fidelidad en la ejecución de algo Calidad de los componentes Directa, Facilidad Que tanto falta para Aumenta o disminuye Lectura

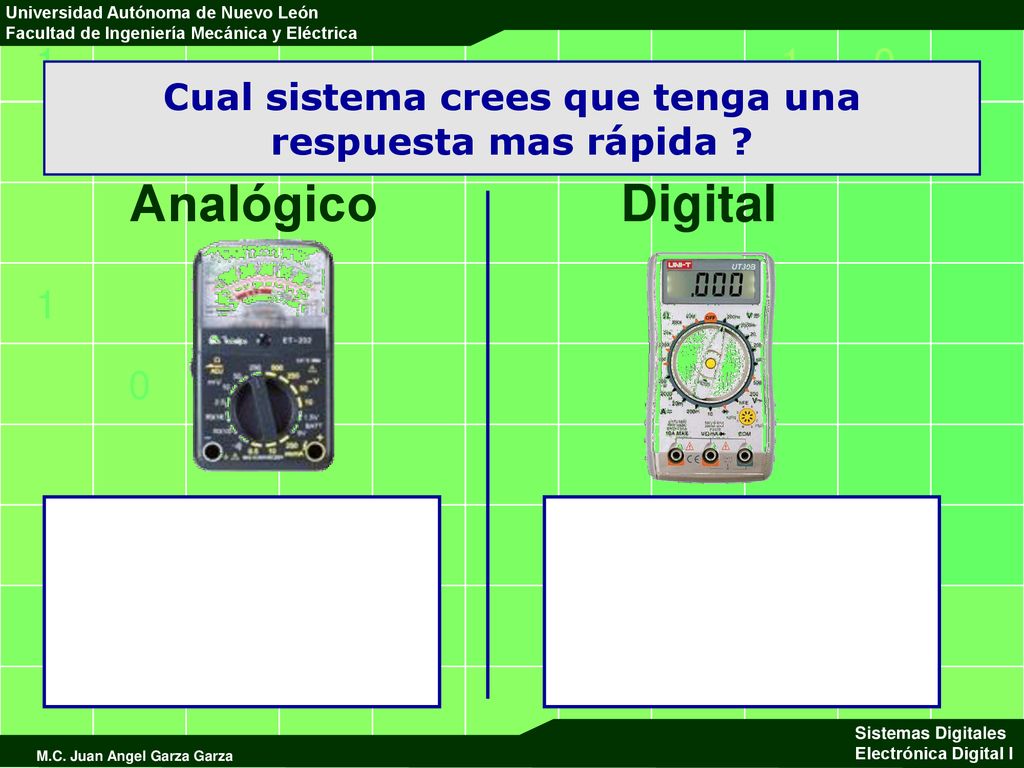

27 Cual sistema crees que tenga una respuesta mas rápida ?
Analógico Digital

28 Codificación analógica y digital

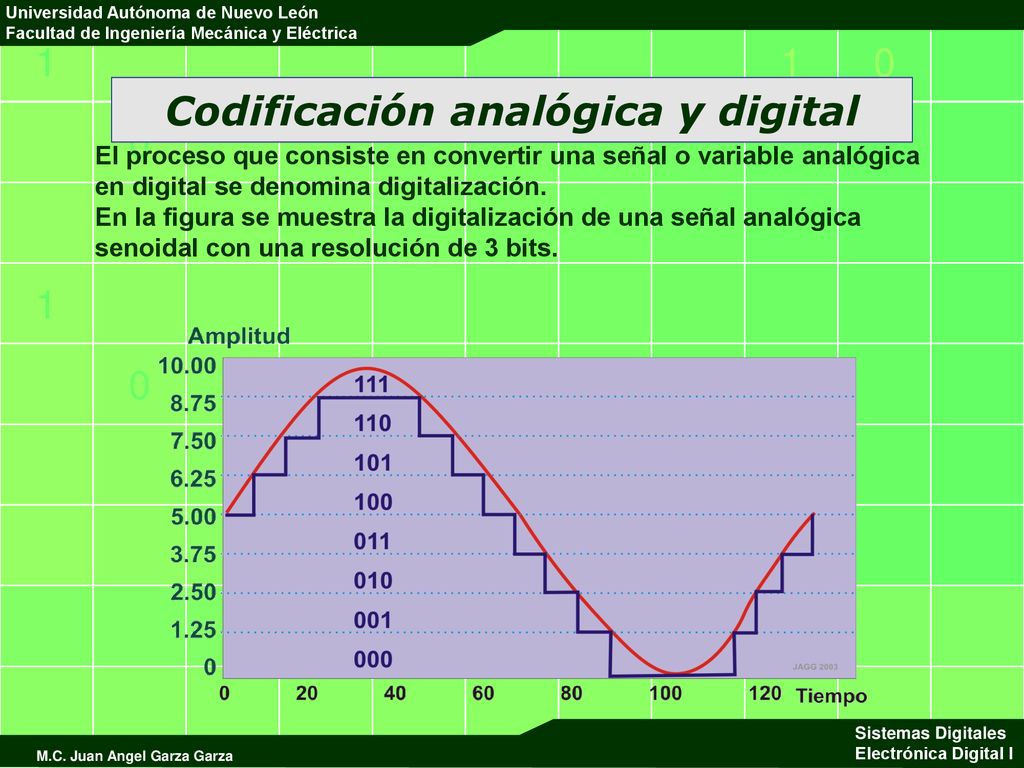

El proceso que consiste en convertir una señal o variable analógica en digital se denomina digitalización. En la figura se muestra la digitalización de una señal analógica senoidal con una resolución de 3 bits.

29 Codificación analógica y digital

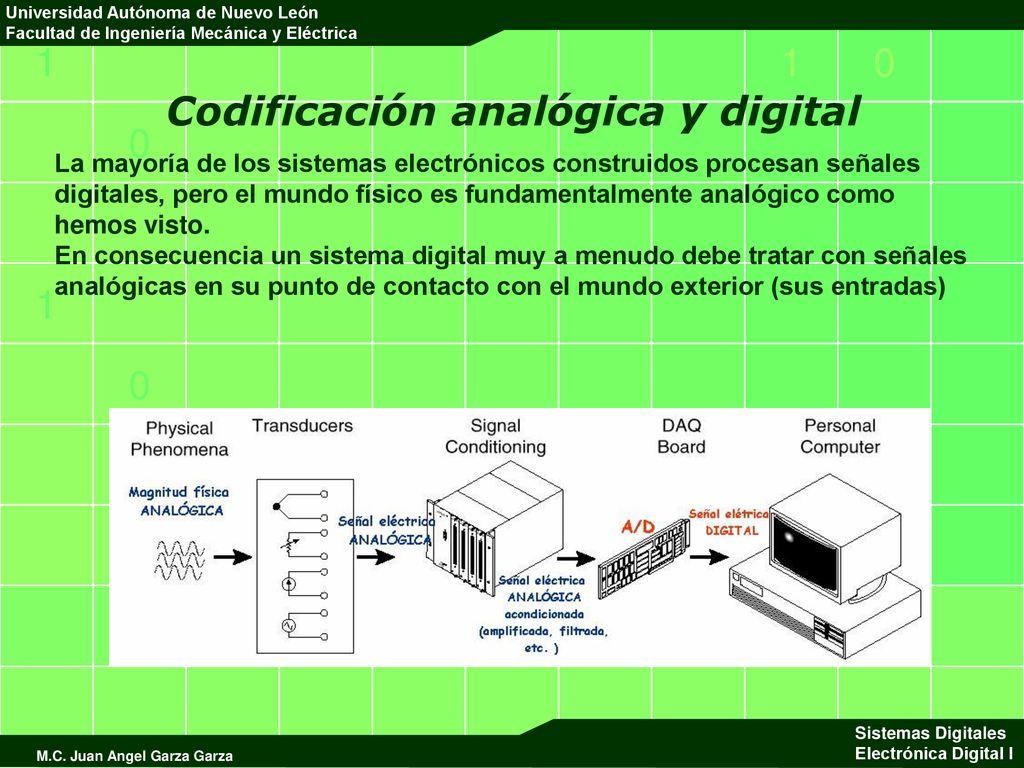

La mayoría de los sistemas electrónicos construidos procesan señales digitales, pero el mundo físico es fundamentalmente analógico como hemos visto. En consecuencia un sistema digital muy a menudo debe tratar con señales analógicas en su punto de contacto con el mundo exterior (sus entradas)

30 CONVERSION ANALOGICO-DIGITAL

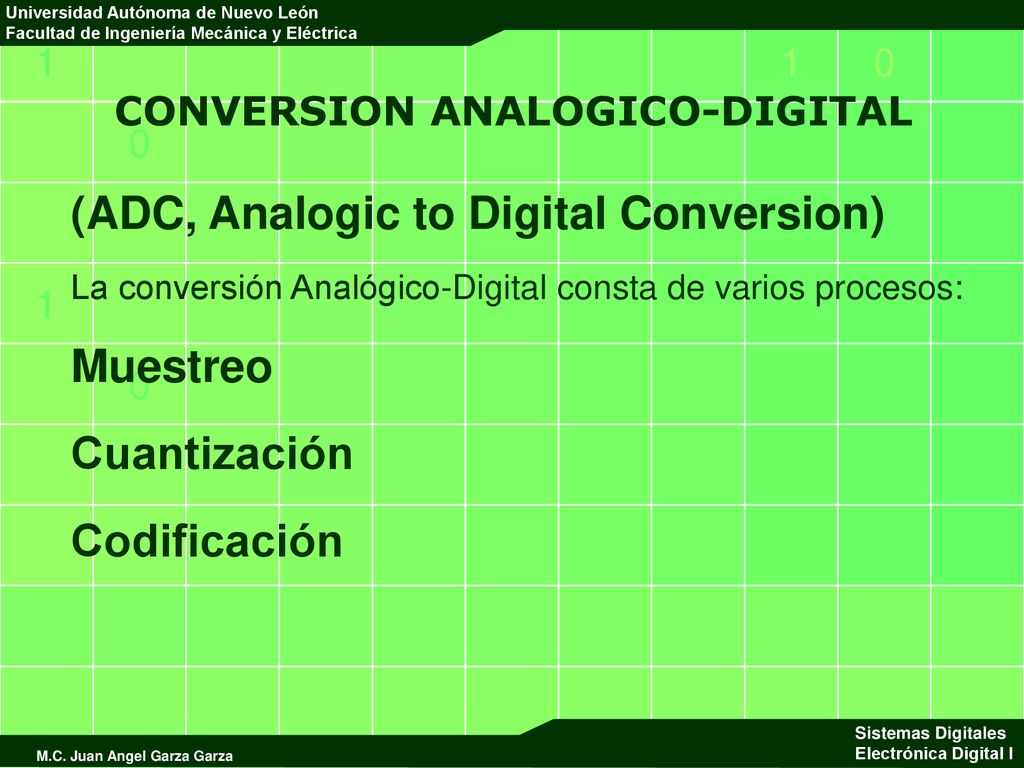

(ADC, Analogic to Digital Conversion) La conversión Analógico-Digital consta de varios procesos: Muestreo Cuantización Codificación

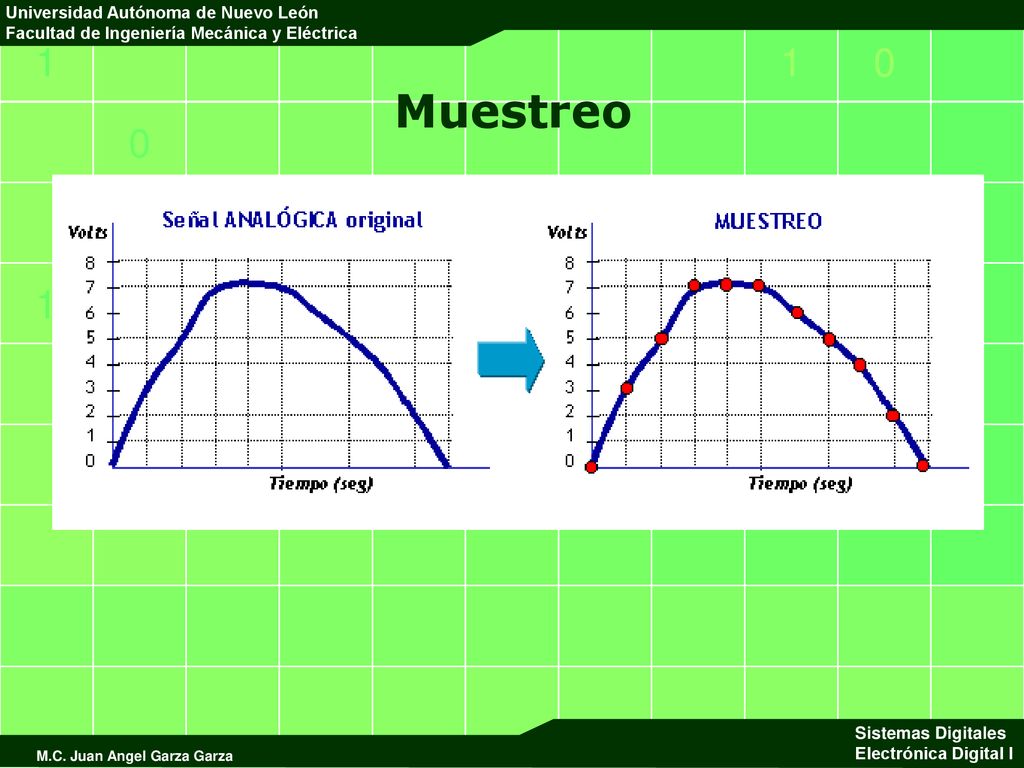

31 Muestreo

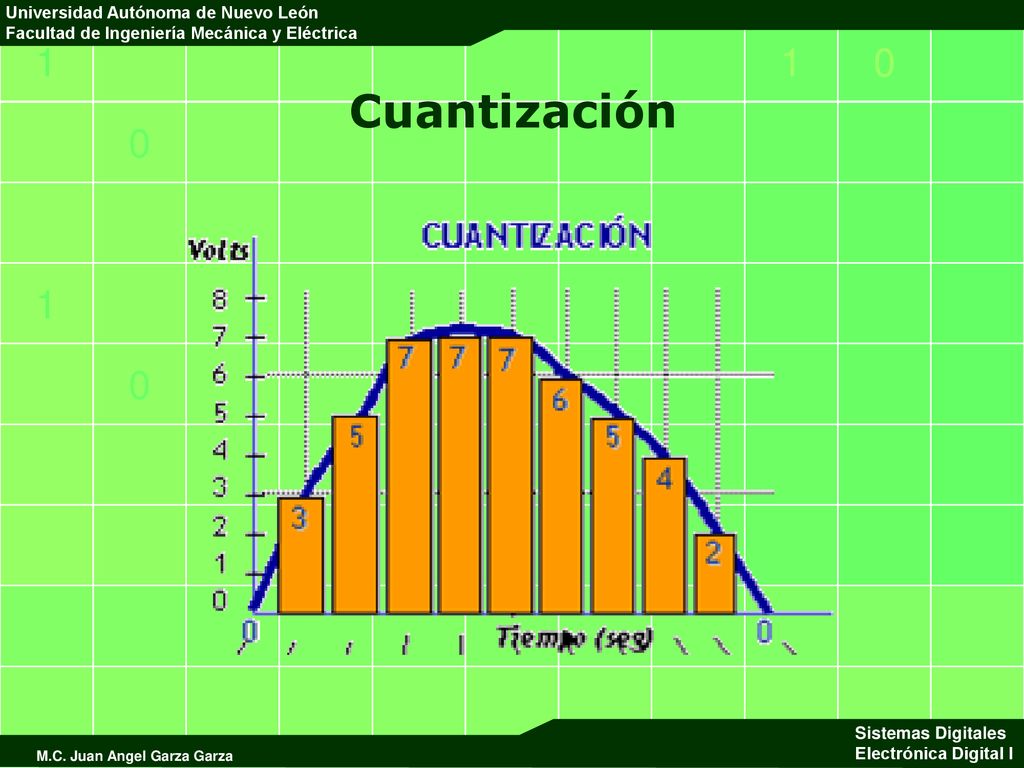

32 Cuantización

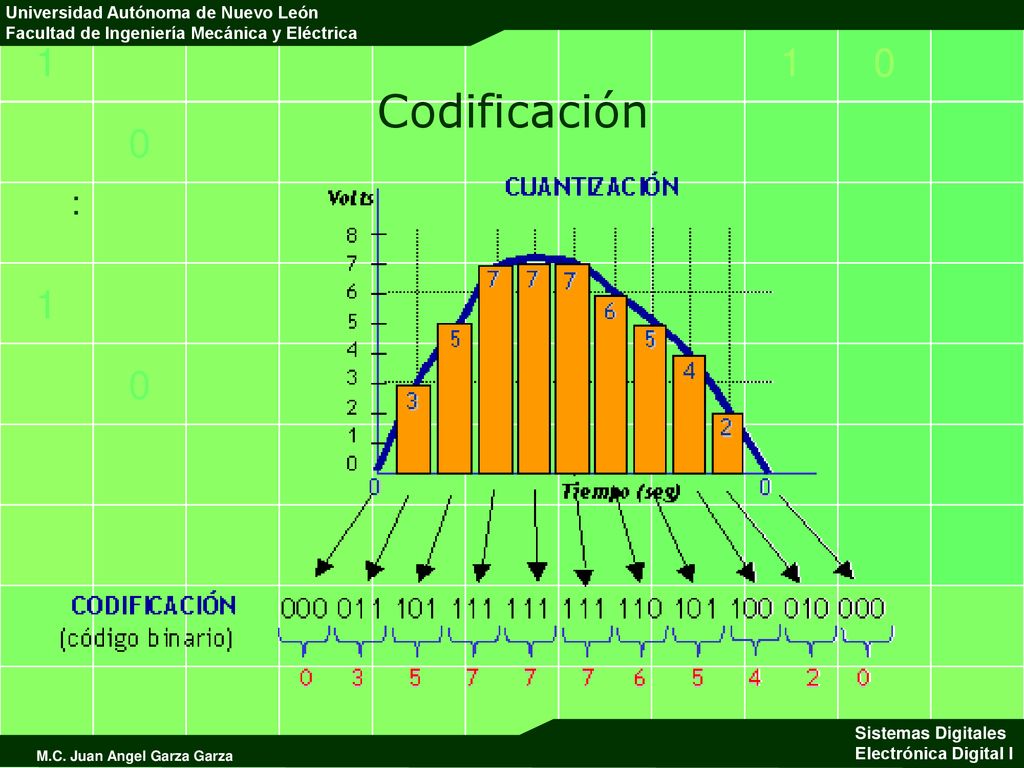

33 Codificación :

34 Cuales serán las principales ventajas de los sistemas Digitales ?

35 Ventajas de los Sistemas Digitales

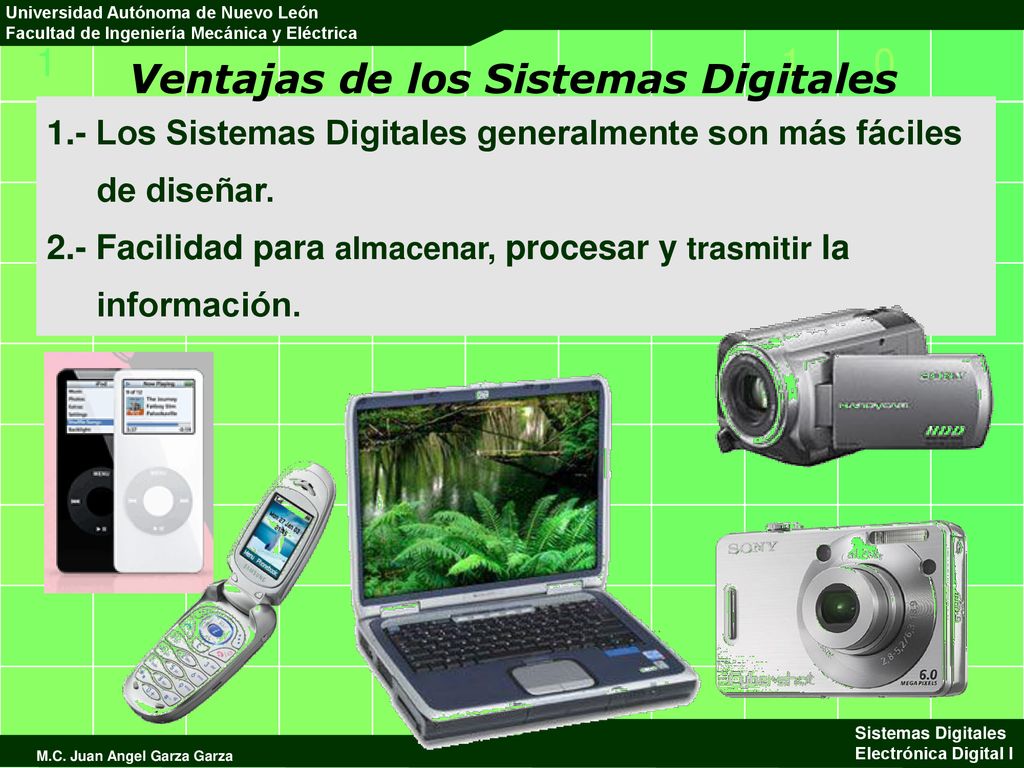

1.- Los Sistemas Digitales generalmente son más fáciles de diseñar. 2.- Facilidad para almacenar, procesar y trasmitir la información.

36 Ventajas de los Sistemas Digitales

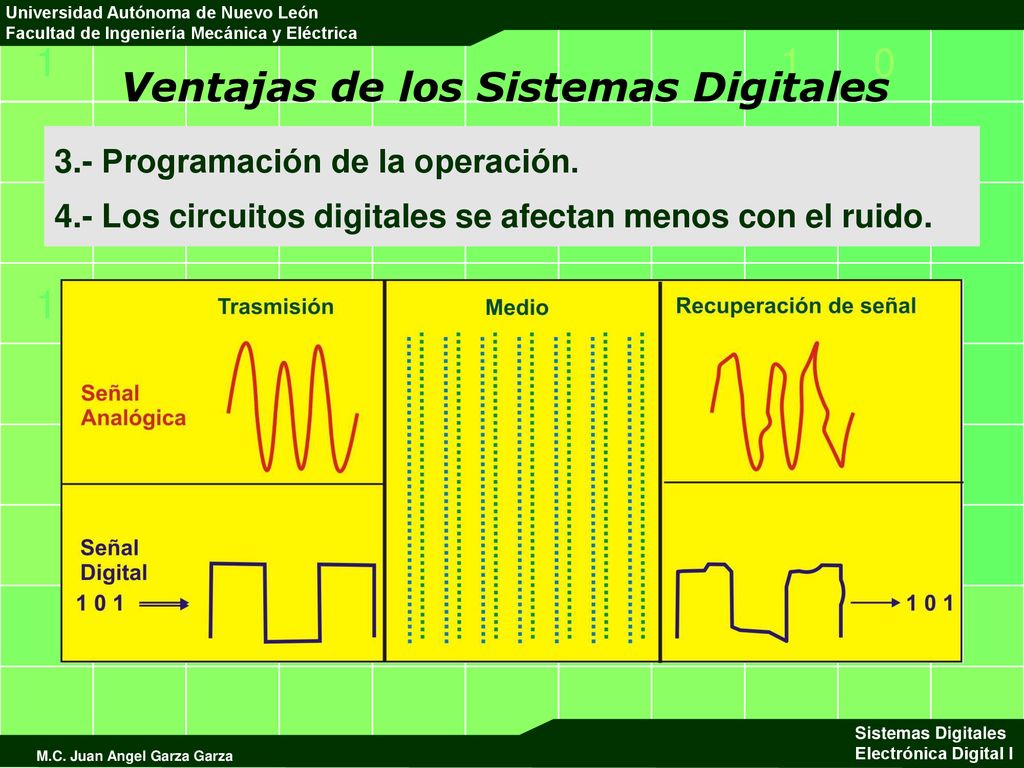

3.- Programación de la operación. 4.- Los circuitos digitales se afectan menos con el ruido.

37 Limitaciones de los Sistemas Digitales
Cuando empleamos técnicas digitales existe sólo una desventaja: El mundo real es fundamentalmente analógico

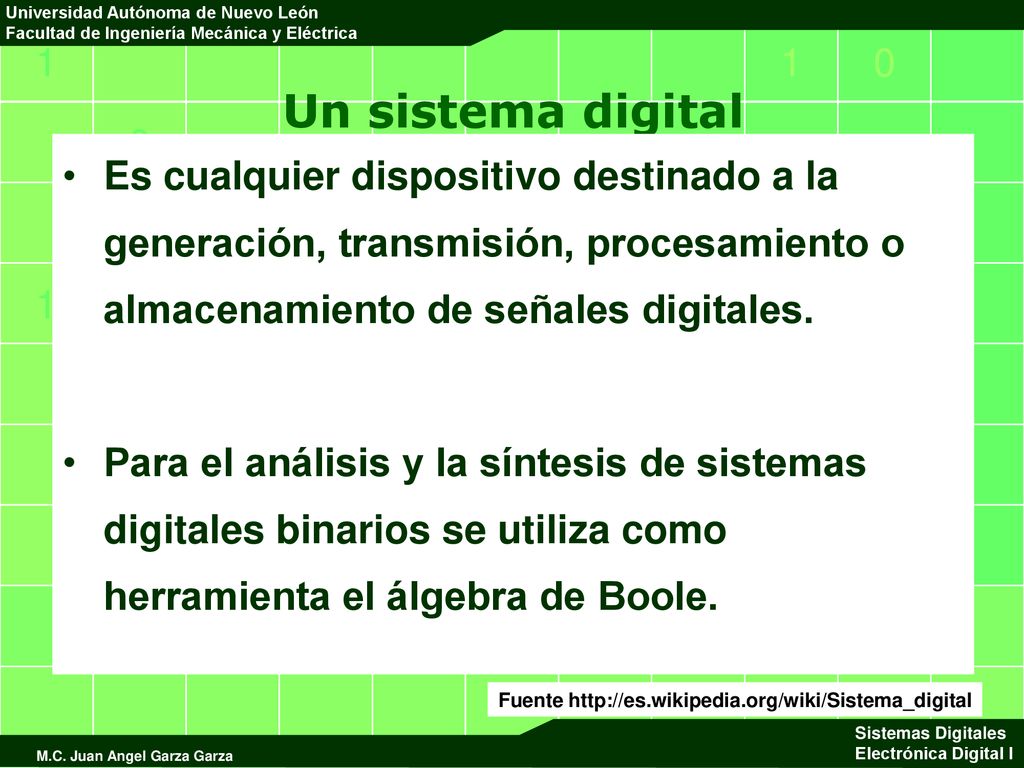

38 Un sistema digital Es cualquier dispositivo destinado a la generación, transmisión, procesamiento o almacenamiento de señales digitales. Para el análisis y la síntesis de sistemas digitales binarios se utiliza como herramienta el álgebra de Boole. Fuente

39 Un sistema digital Los sistemas digitales pueden ser de dos tipos:

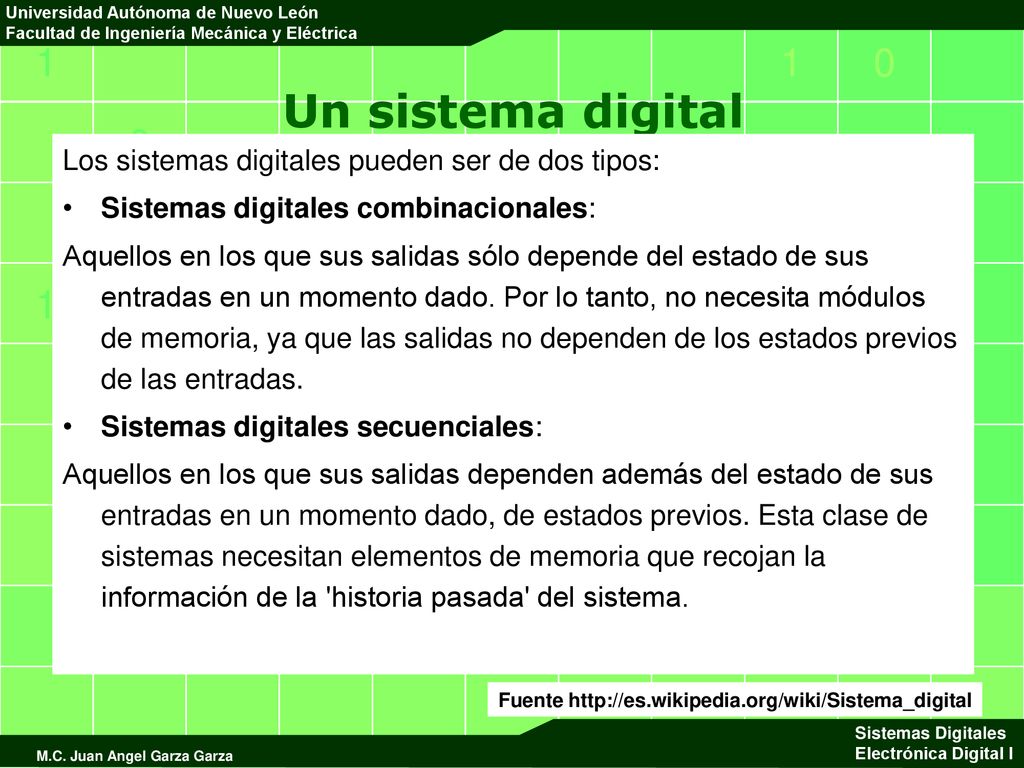

Sistemas digitales combinacionales: Aquellos en los que sus salidas sólo depende del estado de sus entradas en un momento dado. Por lo tanto, no necesita módulos de memoria, ya que las salidas no dependen de los estados previos de las entradas. Sistemas digitales secuenciales: Aquellos en los que sus salidas dependen además del estado de sus entradas en un momento dado, de estados previos. Esta clase de sistemas necesitan elementos de memoria que recojan la información de la 'historia pasada' del sistema. Fuente

40 Conclusiones 1.-Convertir las entradas analógicas a la forma digital
Para aprovechar las técnicas digitales cuando se tienen entradas y salidas analógicas, se siguen los 3 pasos: 1.-Convertir las entradas analógicas a la forma digital 2.-Almacenar y Procesar la información digital 3.-Convertir las salidas digitales a la forma analógica del mundo real.

41 Se previsor y entrégala a más tardar este viernes

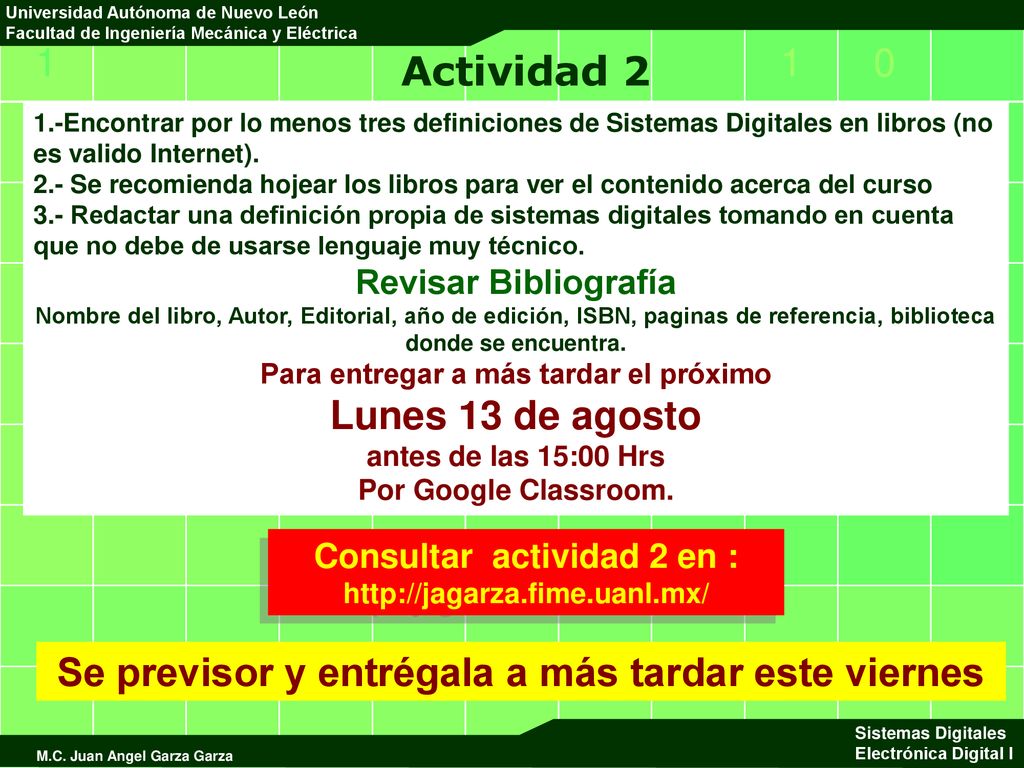

Actividad 2 1.-Encontrar por lo menos tres definiciones de Sistemas Digitales en libros (no es valido Internet). 2.- Se recomienda hojear los libros para ver el contenido acerca del curso 3.- Redactar una definición propia de sistemas digitales tomando en cuenta que no debe de usarse lenguaje muy técnico. Revisar Bibliografía Nombre del libro, Autor, Editorial, año de edición, ISBN, paginas de referencia, biblioteca donde se encuentra. Para entregar a más tardar el próximo Lunes 13 de agosto antes de las 15:00 Hrs Por Google Classroom. Consultar actividad 2 en : Se previsor y entrégala a más tardar este viernes
