1

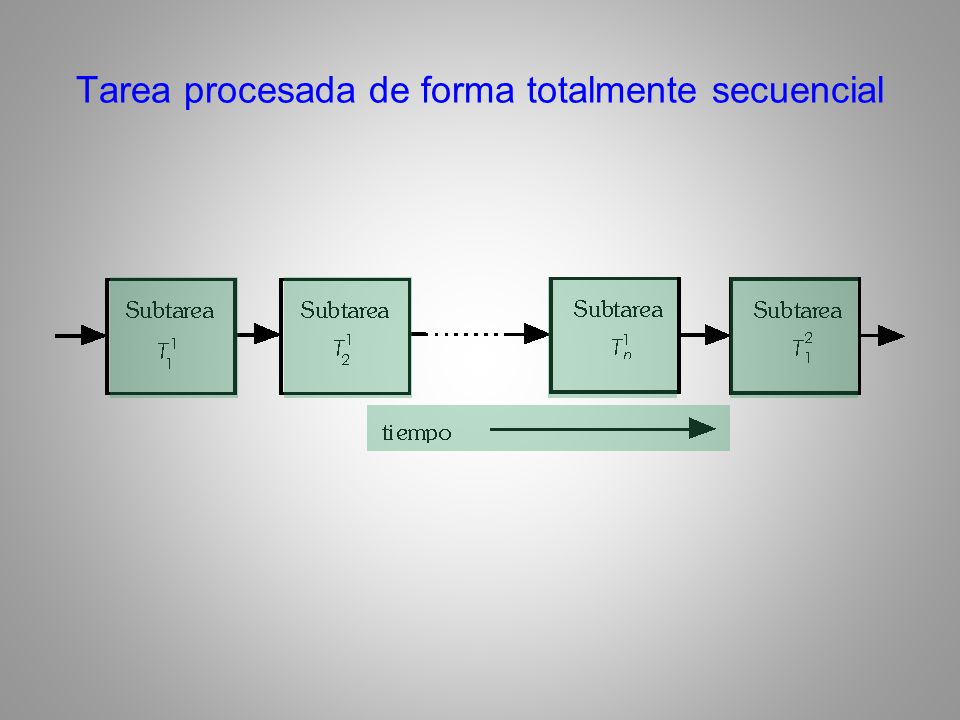

Tarea procesada de forma totalmente secuencial
2

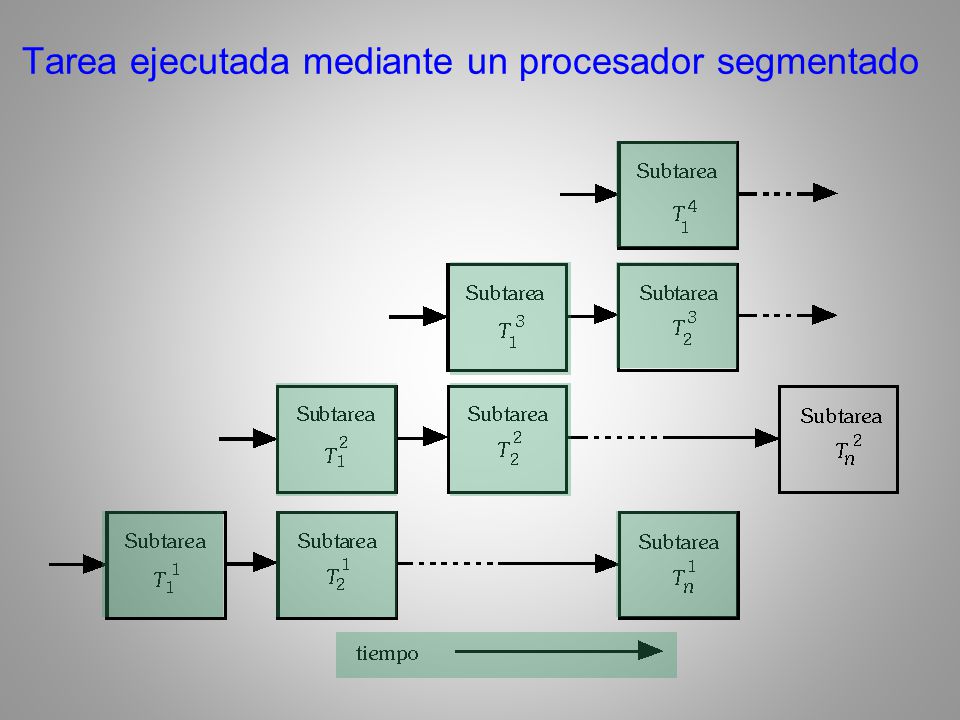

Tarea ejecutada mediante un procesador segmentado
3

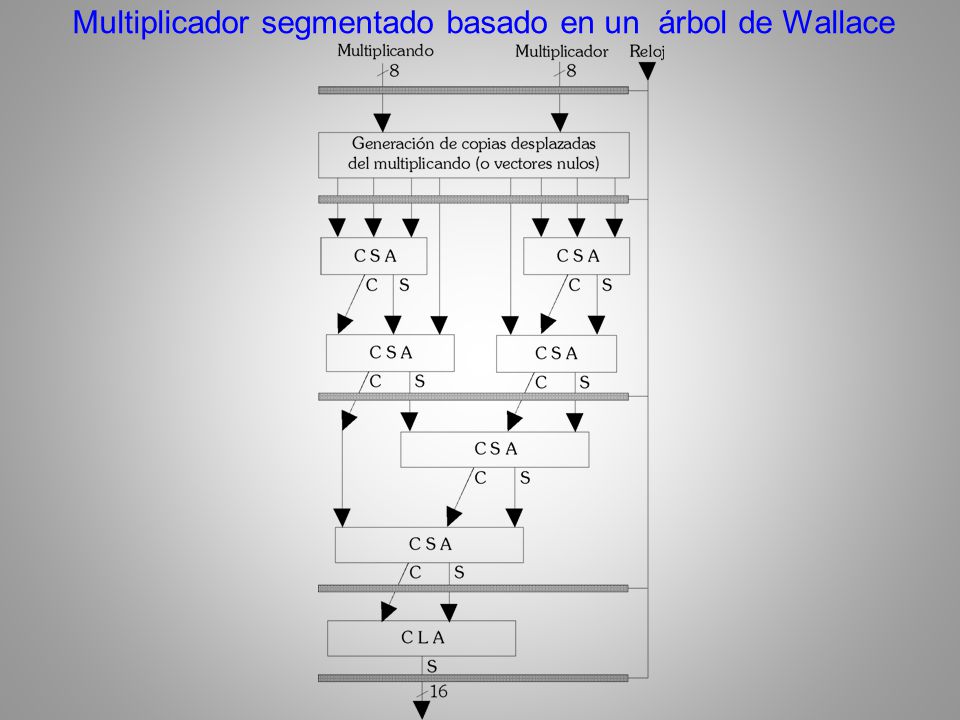

Multiplicador segmentado basado en un árbol de Wallace
4

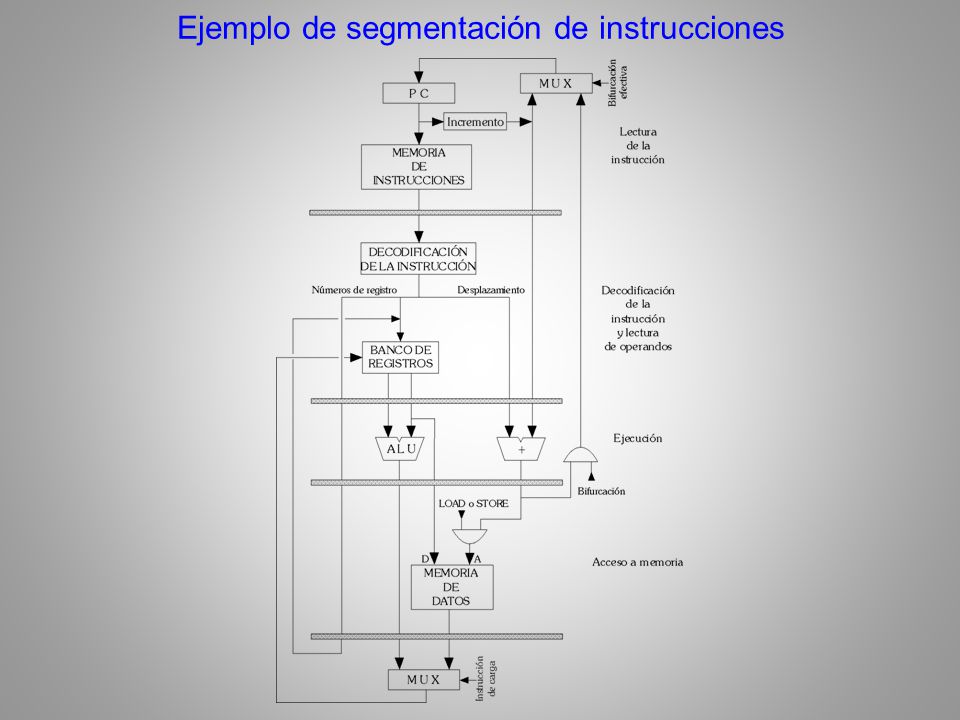

Ejemplo de segmentación de instrucciones
5

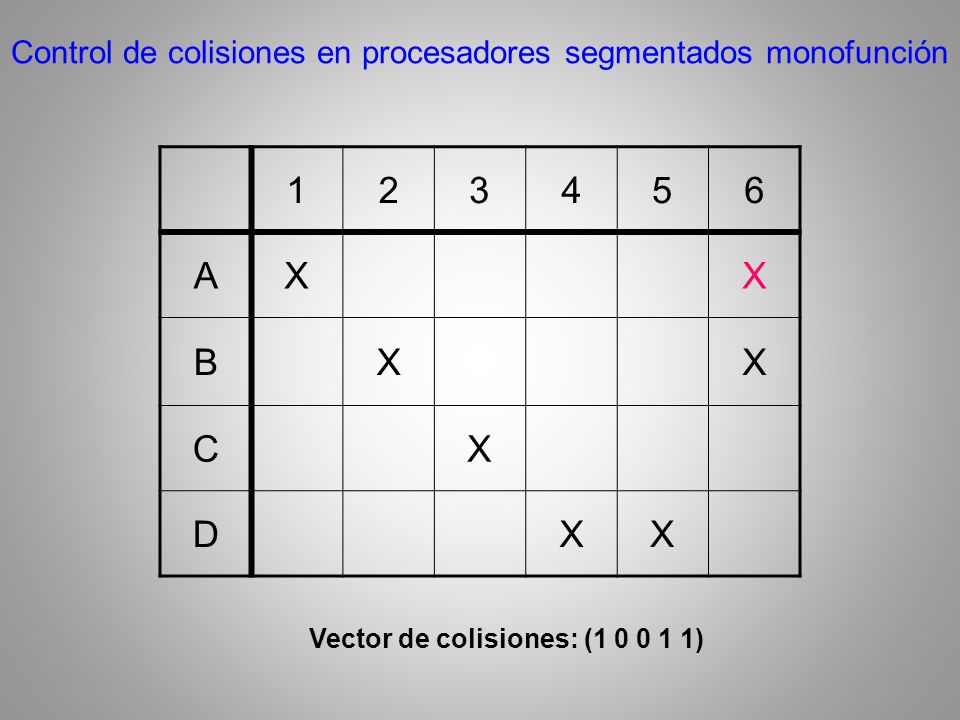

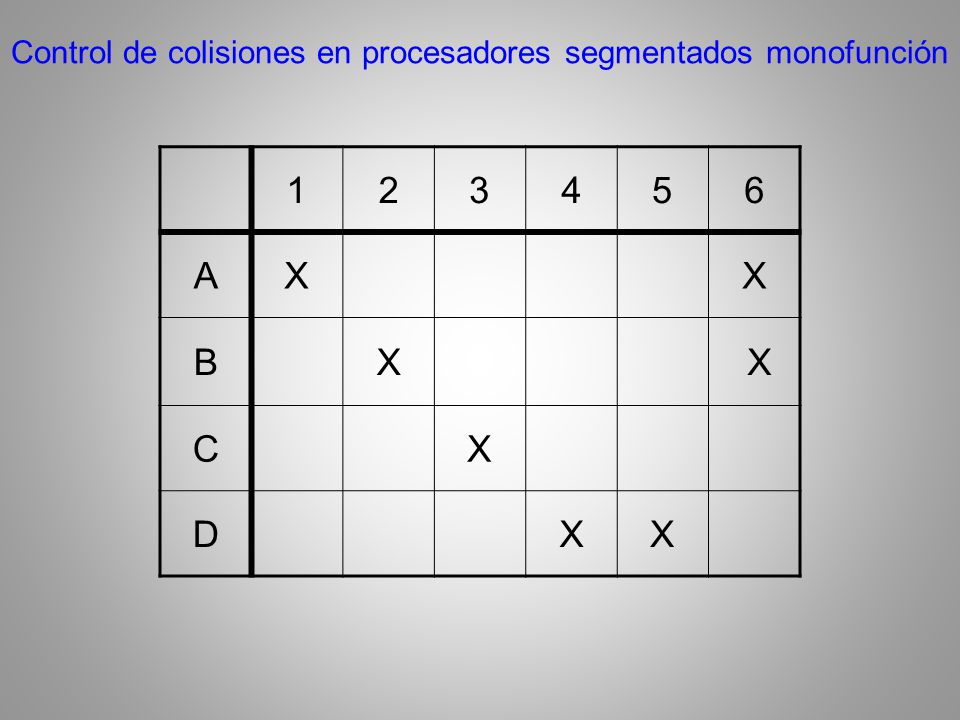

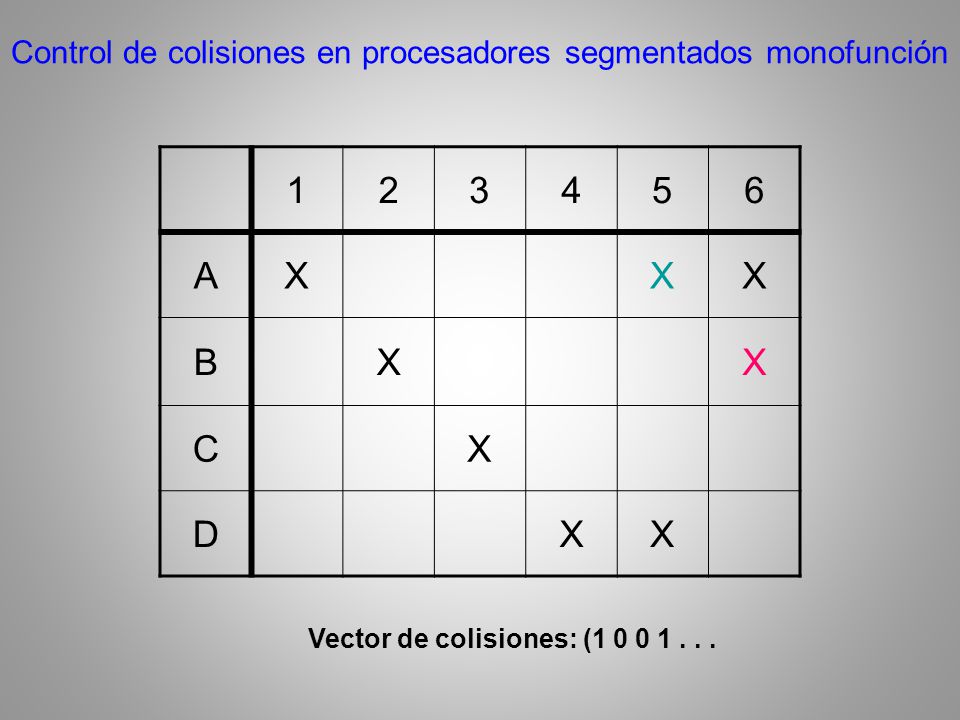

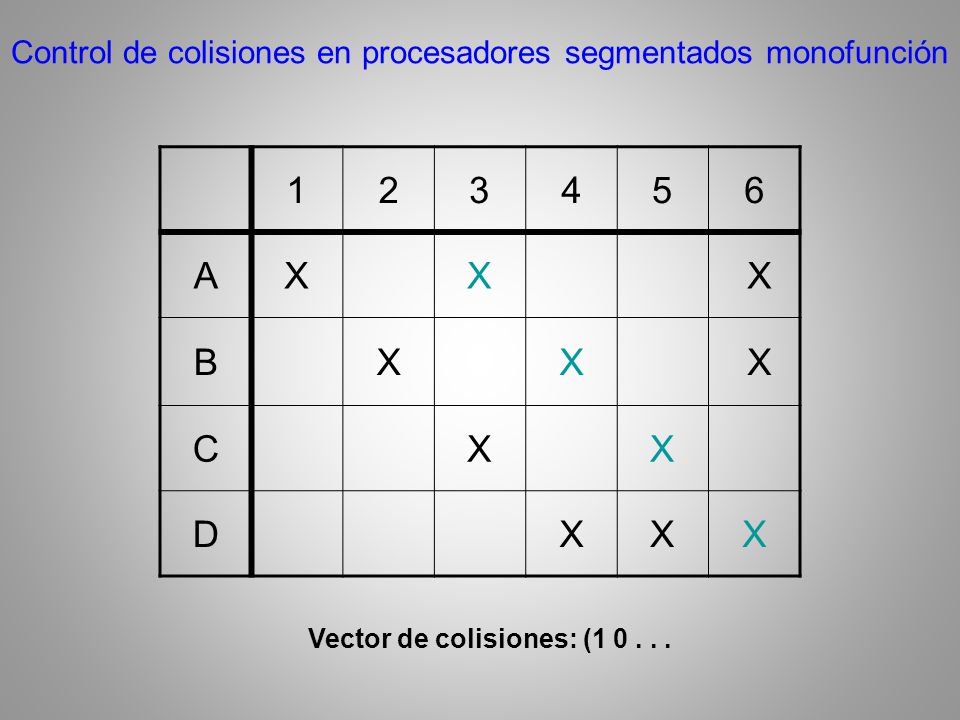

Control de colisiones en procesadores segmentados monofunción
1 2 3 4 5 6 A X B C D
6

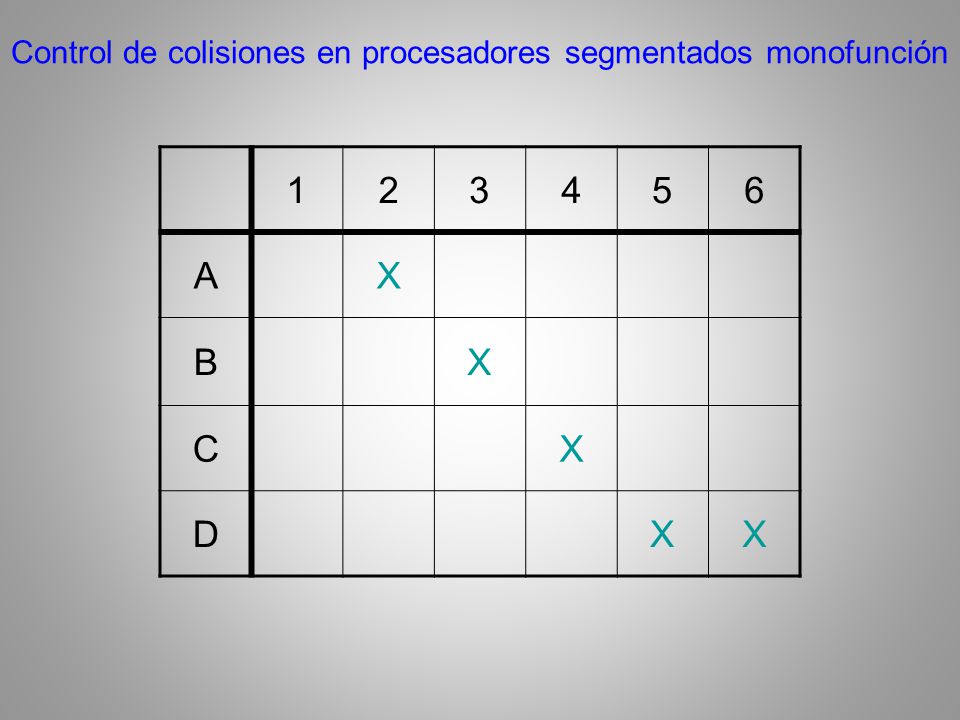

Control de colisiones en procesadores segmentados monofunción
1 2 3 4 5 6 A X B C D
7

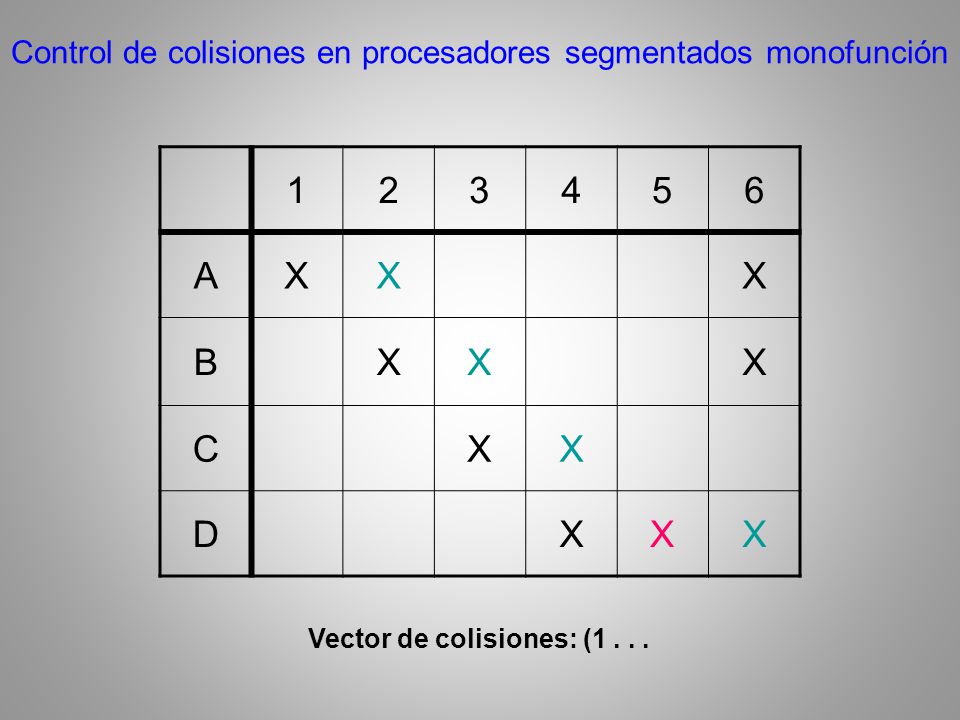

Control de colisiones en procesadores segmentados monofunción
1 2 3 4 5 6 A X B C D Vector de colisiones: (
8
Control de colisiones en procesadores segmentados monofunción
1 2 3 4 5 6 A X B C D Vector de colisiones: (
9
Control de colisiones en procesadores segmentados monofunción
1 2 3 4 5 6 A X B C D Vector de colisiones: (
10
Control de colisiones en procesadores segmentados monofunción
1 2 3 4 5 6 A X B C D Vector de colisiones: (
11
Control de colisiones en procesadores segmentados monofunción
1 2 3 4 5 6 A X B C D Vector de colisiones: ( )
12

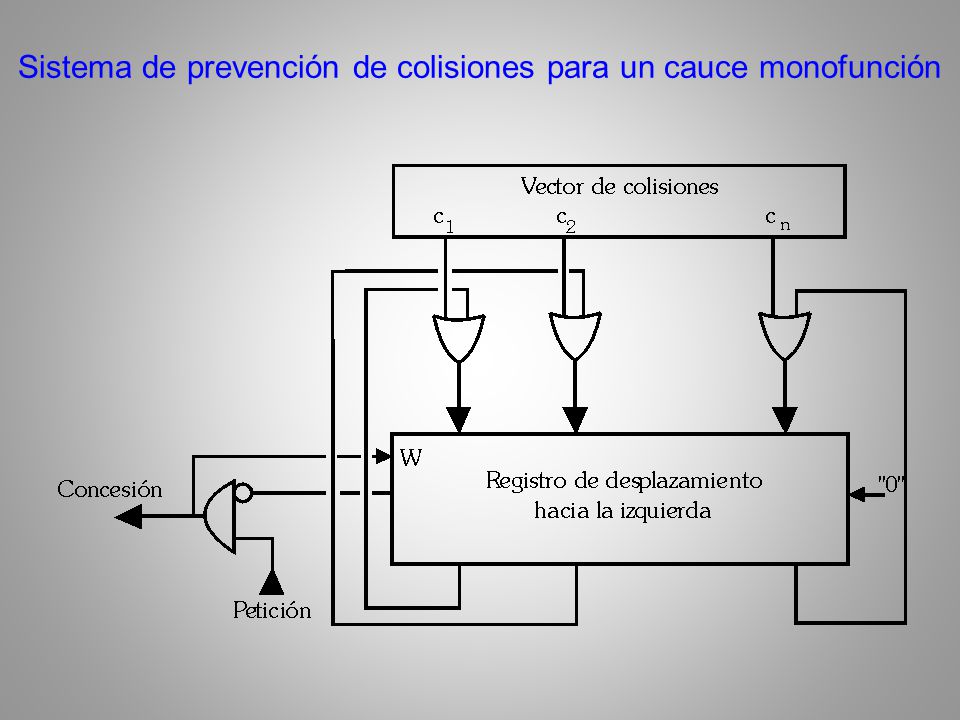

Sistema de prevención de colisiones para un cauce monofunción
13

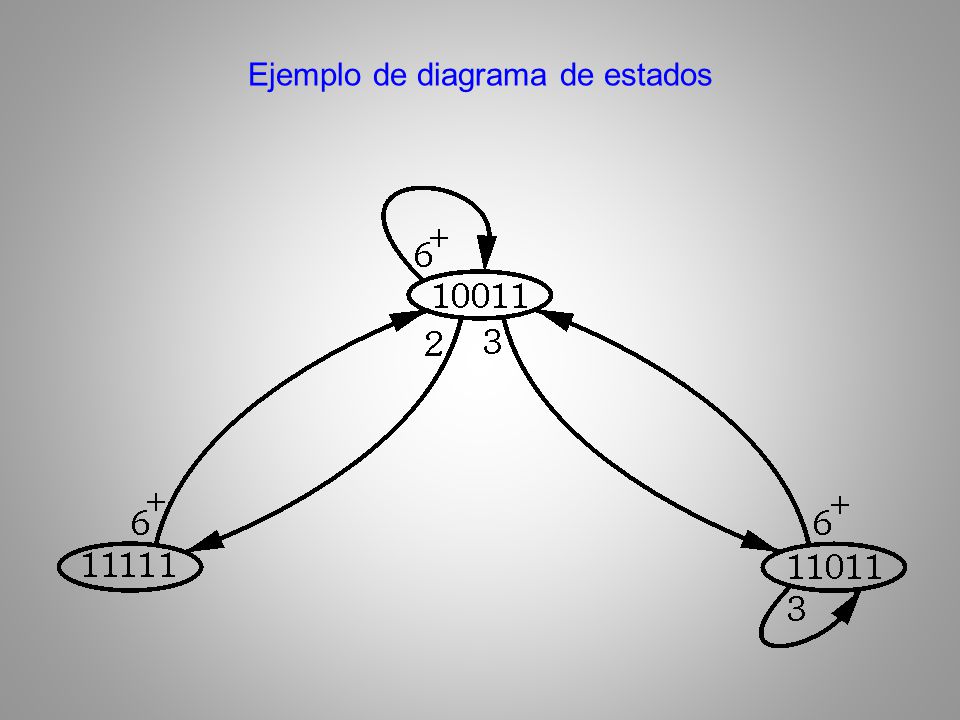

Ejemplo de diagrama de estados
14

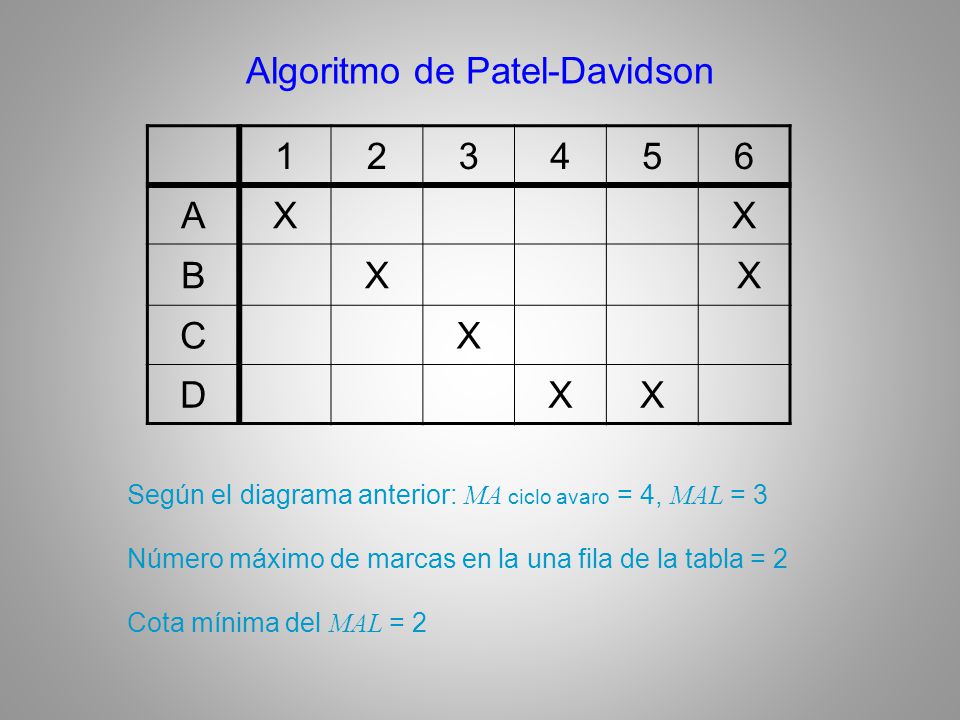

Algoritmo de Patel-Davidson
1 2 3 4 5 6 A X B C D Según el diagrama anterior: MA ciclo avaro = 4, MAL = 3 Número máximo de marcas en la una fila de la tabla = 2 Cota mínima del MAL = 2
15

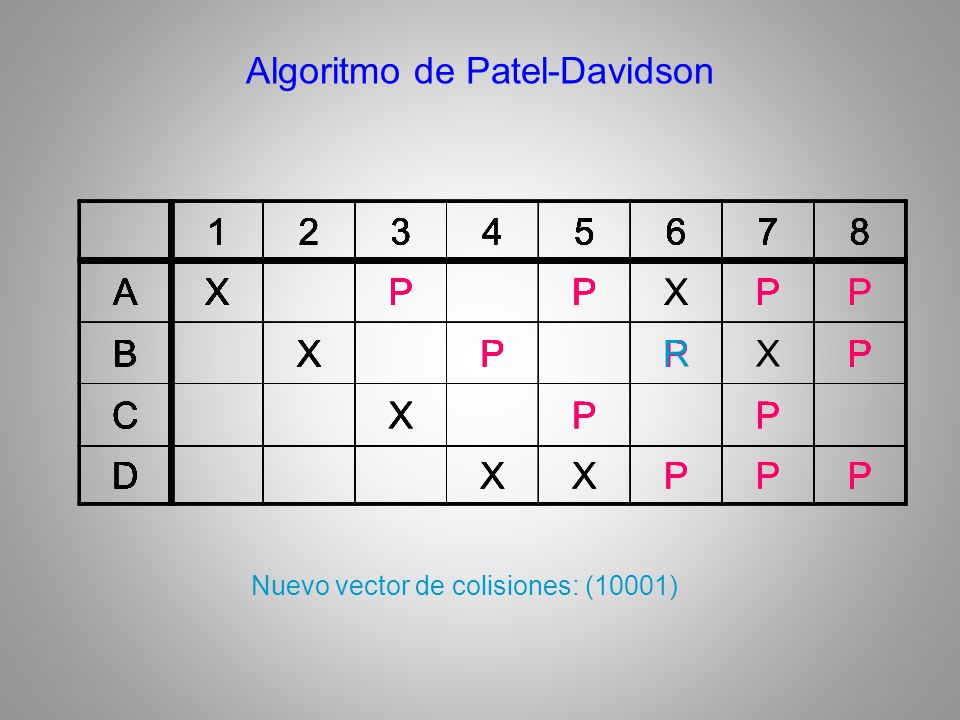

Algoritmo de Patel-Davidson
1 2 3 4 5 6 7 8 A X P B C D 1 2 3 4 5 6 7 8 A X P B R C D 1 2 3 4 5 6 7 8 A X P B C D 1 2 3 4 5 6 7 8 A X P B C D 1 2 3 4 5 6 7 8 A X P B C D 1 2 3 4 5 6 7 8 A X P B C D 1 2 3 4 5 6 7 8 A X P B C D Nuevo vector de colisiones: (10001)
16
Resultado del algoritmo de Patel-Davidson
Nuevo MAL = 2
17

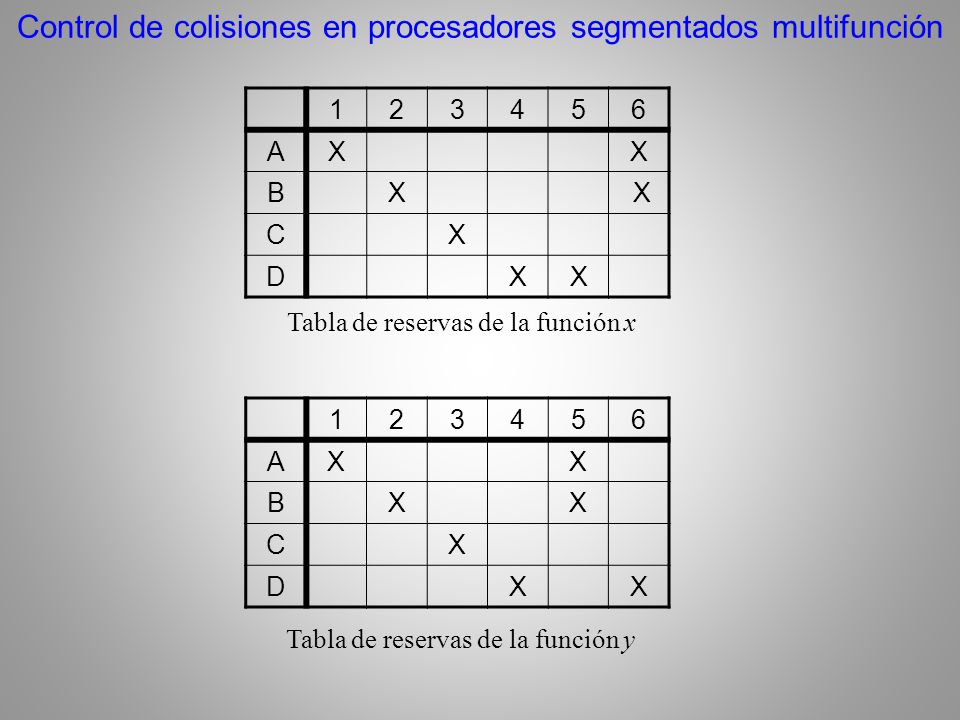

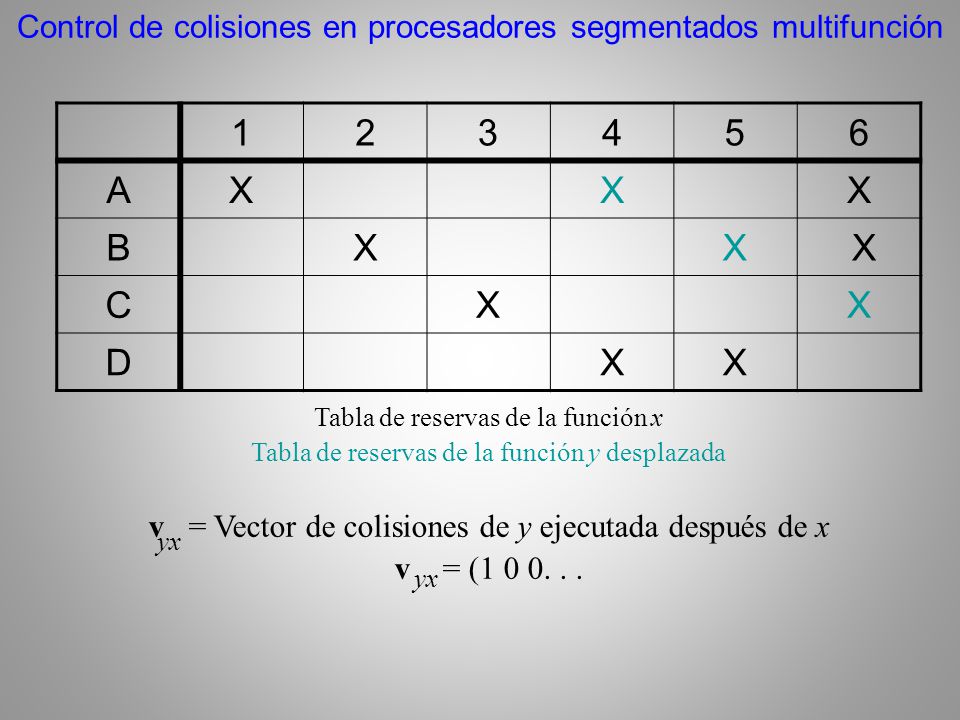

Control de colisiones en procesadores segmentados multifunción
1 2 3 4 5 6 A X B C D Tabla de reservas de la función x 1 2 3 4 5 6 A X B C D Tabla de reservas de la función y
18
Control de colisiones en procesadores segmentados multifunción

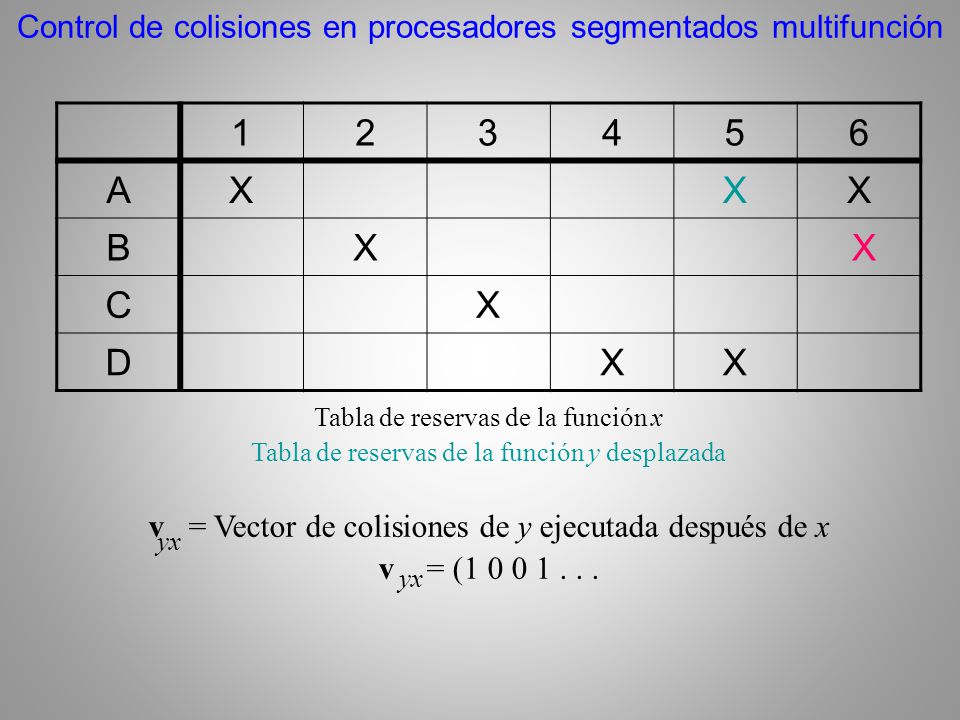

1 2 3 4 5 6 A X B C D Tabla de reservas de la función x Tabla de reservas de la función y desplazada v = Vector de colisiones de y ejecutada después de x v = ( yx yx
19
Control de colisiones en procesadores segmentados multifunción
1 2 3 4 5 6 A X B C D Tabla de reservas de la función x Tabla de reservas de la función y desplazada v = Vector de colisiones de y ejecutada después de x v = ( yx yx
20
Control de colisiones en procesadores segmentados multifunción
1 2 3 4 5 6 A X B C D Tabla de reservas de la función x Tabla de reservas de la función y desplazada v = Vector de colisiones de y ejecutada después de x v = ( yx yx
21
Control de colisiones en procesadores segmentados multifunción
1 2 3 4 5 6 A X B C D Tabla de reservas de la función x Tabla de reservas de la función y desplazada v = Vector de colisiones de y ejecutada después de x v = ( yx yx
22
Control de colisiones en procesadores segmentados multifunción
1 2 3 4 5 6 A X B C D Tabla de reservas de la función x Tabla de reservas de la función y desplazada v = Vector de colisiones de y ejecutada después de x v = ( ) yx yx
23

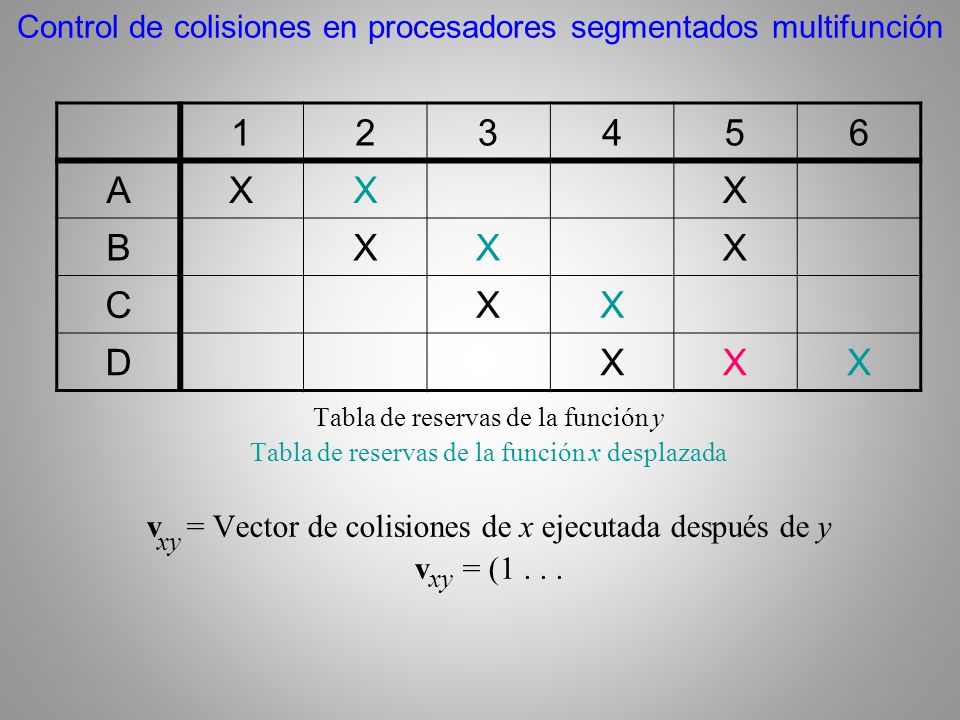

Control de colisiones en procesadores segmentados multifunción

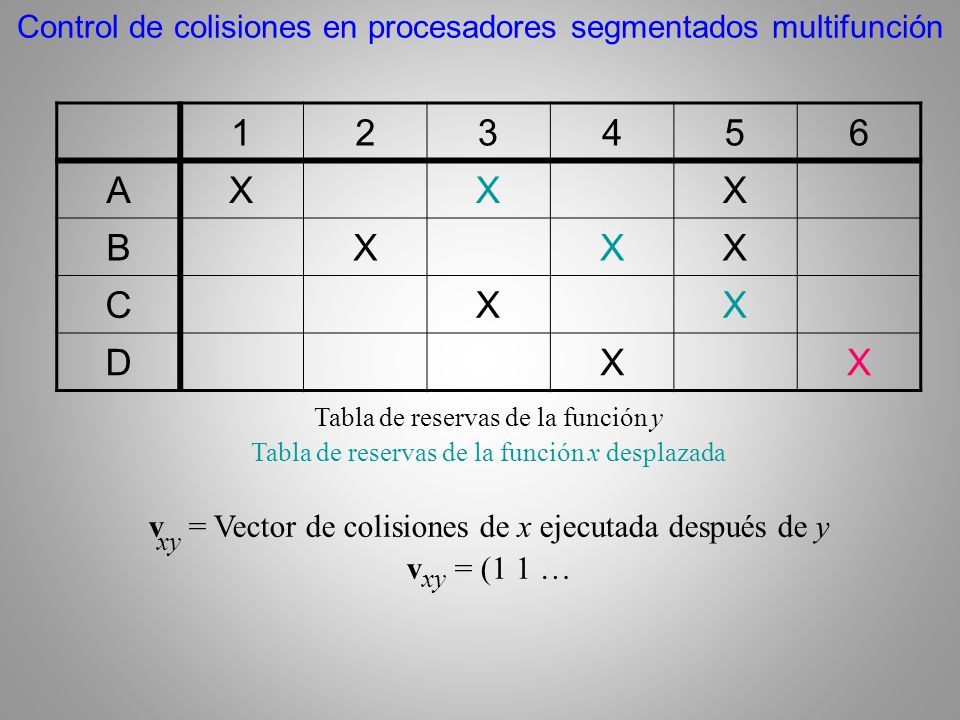

1 2 3 4 5 6 A X B C D Tabla de reservas de la función y Tabla de reservas de la función x desplazada v = Vector de colisiones de x ejecutada después de y v = ( xy xy
24
Control de colisiones en procesadores segmentados multifunción

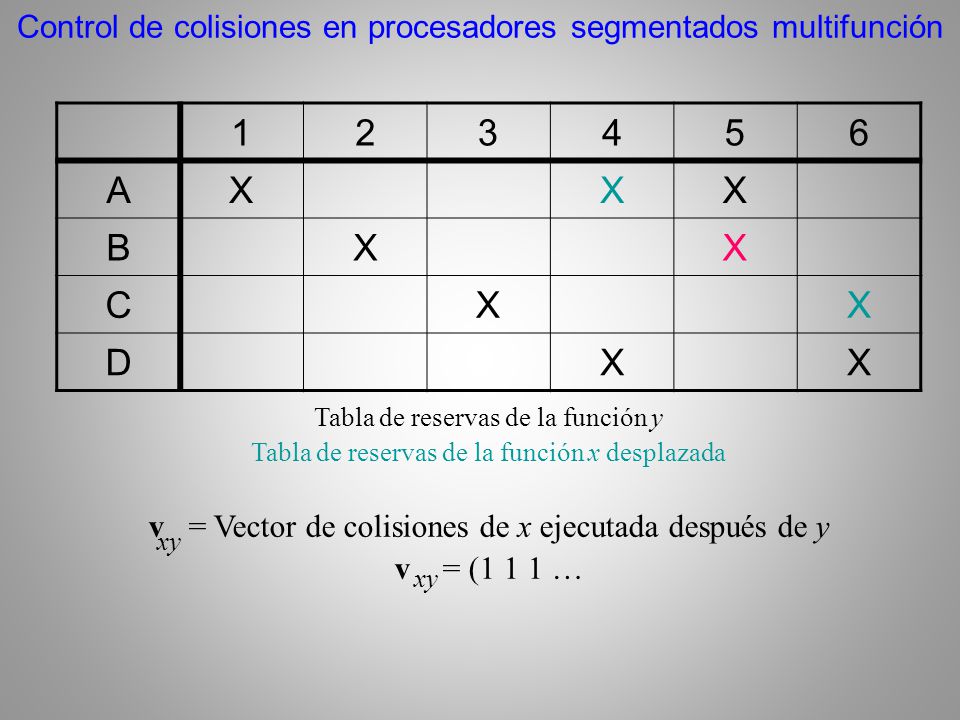

1 2 3 4 5 6 A X B C D Tabla de reservas de la función y Tabla de reservas de la función x desplazada v = Vector de colisiones de x ejecutada después de y v = (1 1 … xy xy
25
Control de colisiones en procesadores segmentados multifunción
1 2 3 4 5 6 A X B C D Tabla de reservas de la función y Tabla de reservas de la función x desplazada v = Vector de colisiones de x ejecutada después de y v = (1 1 1 … xy xy
26
Control de colisiones en procesadores segmentados multifunción
1 2 3 4 5 6 A X B C D Tabla de reservas de la función y Tabla de reservas de la función x desplazada v = Vector de colisiones de x ejecutada después de y v = ( … xy xy
27
Control de colisiones en procesadores segmentados multifunción
1 2 3 4 5 6 A X B C D Tabla de reservas de la función y Tabla de reservas de la función x desplazada v = Vector de colisiones de x ejecutada después de y v = ( ) xy xy
28

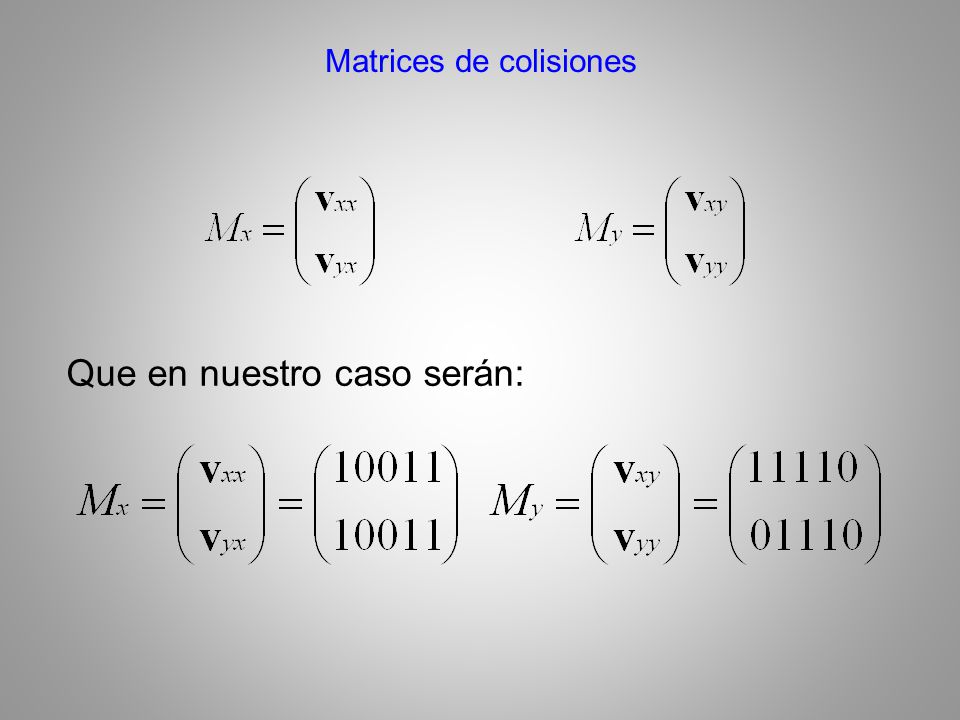

Matrices de colisiones
Que en nuestro caso serán:
29

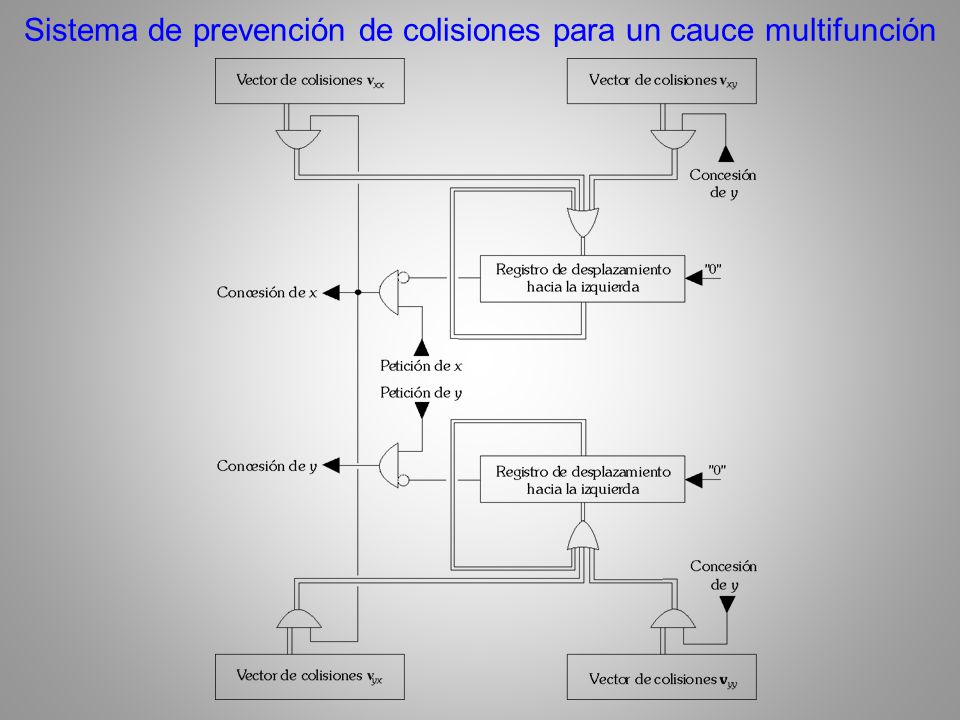

Sistema de prevención de colisiones para un cauce multifunción
30
Diagrama de estados de un procesador segmentado bifunción
31

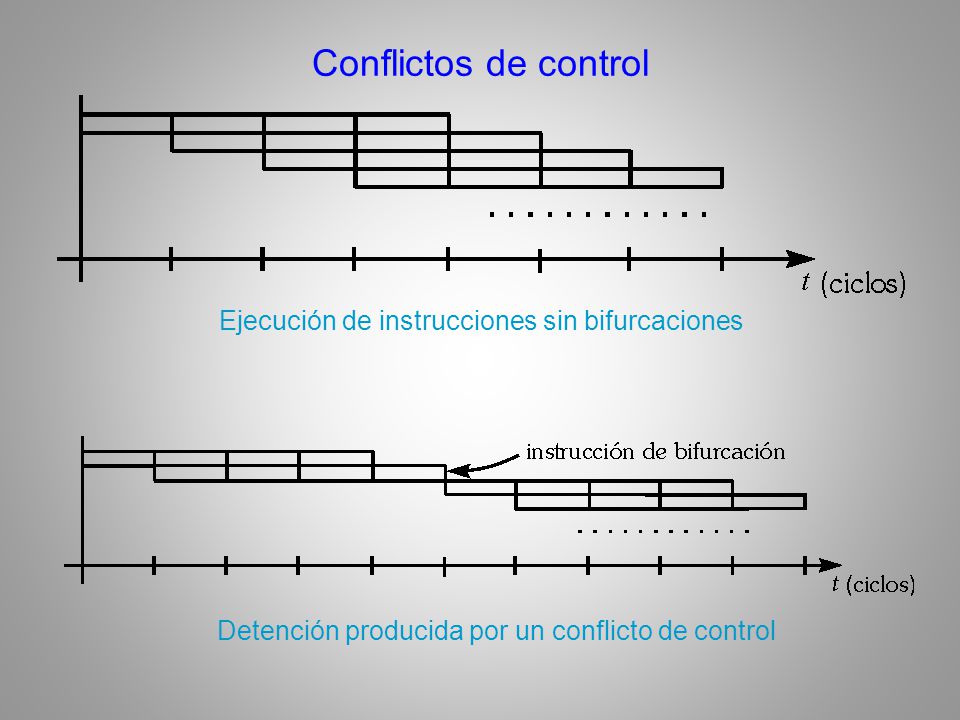

Conflictos de control Ejecución de instrucciones sin bifurcaciones
Detención producida por un conflicto de control
32

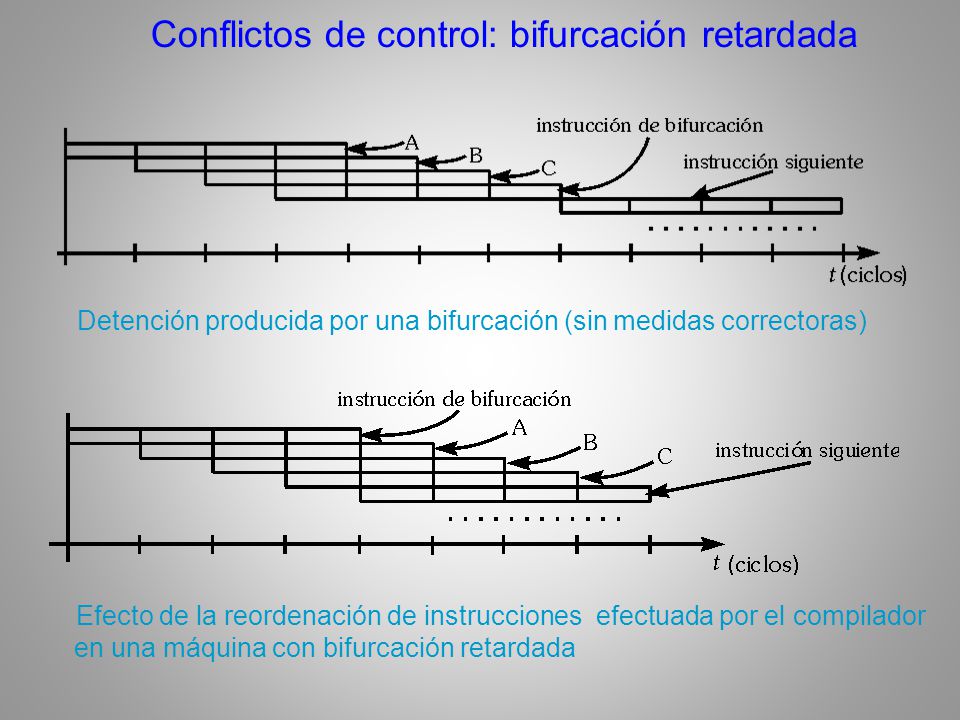

Conflictos de control: bifurcación retardada
Detención producida por una bifurcación (sin medidas correctoras) Efecto de la reordenación de instrucciones efectuada por el compilador en una máquina con bifurcación retardada
33

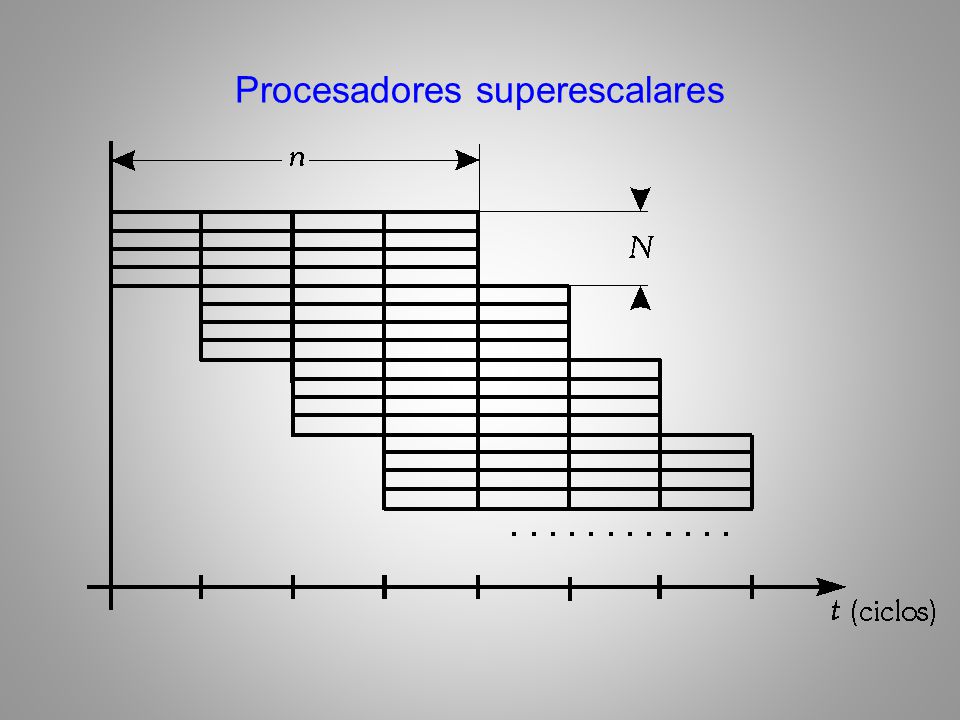

Procesadores superescalares
34

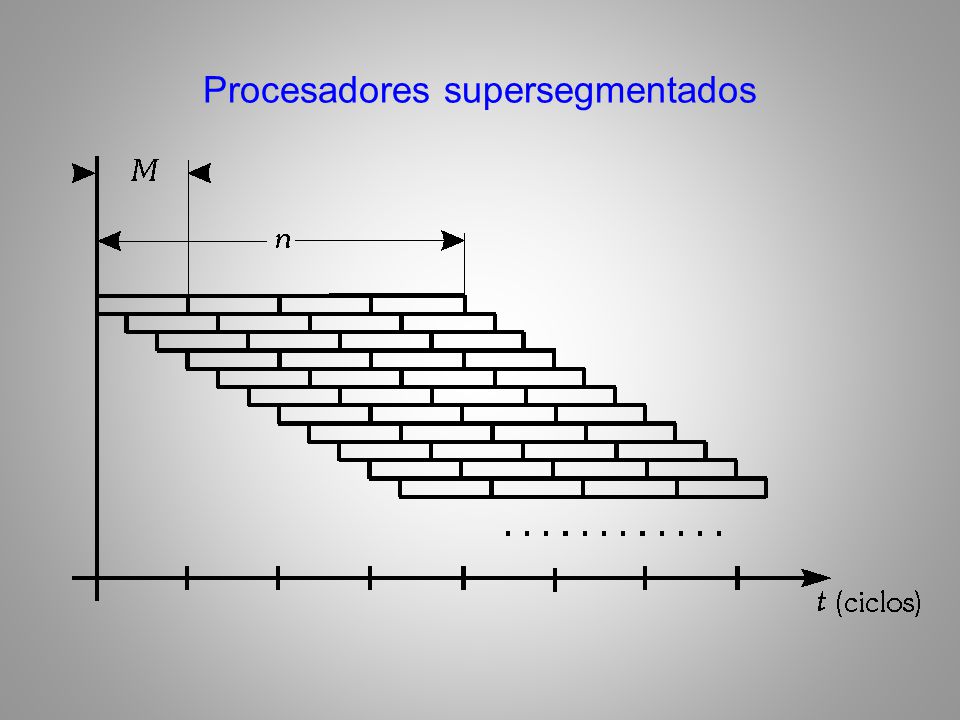

Procesadores supersegmentados
35

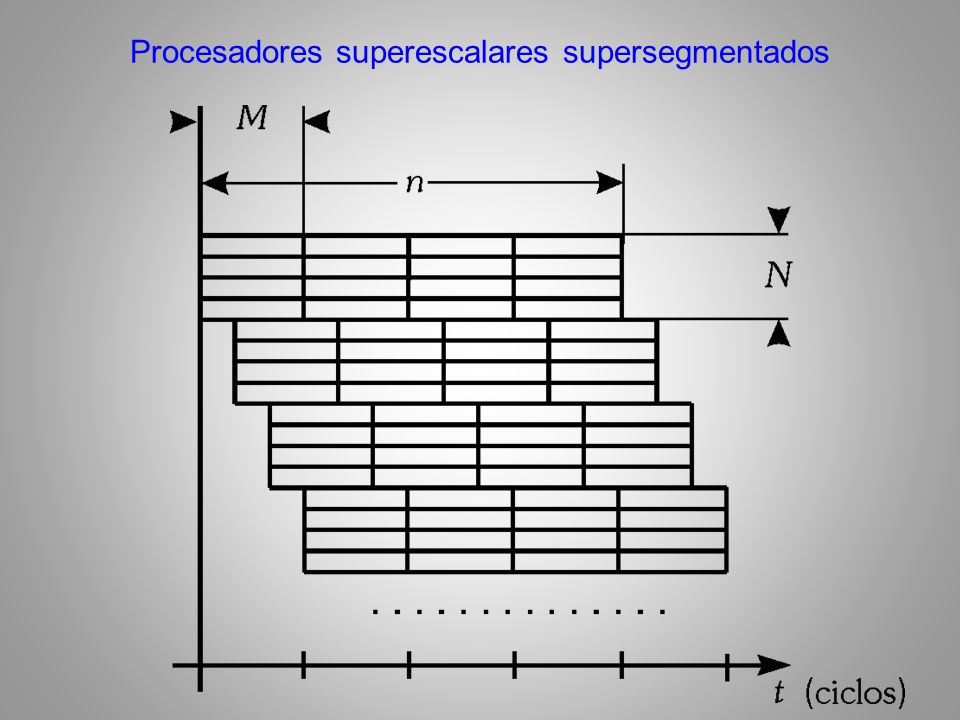

Procesadores superescalares supersegmentados
36

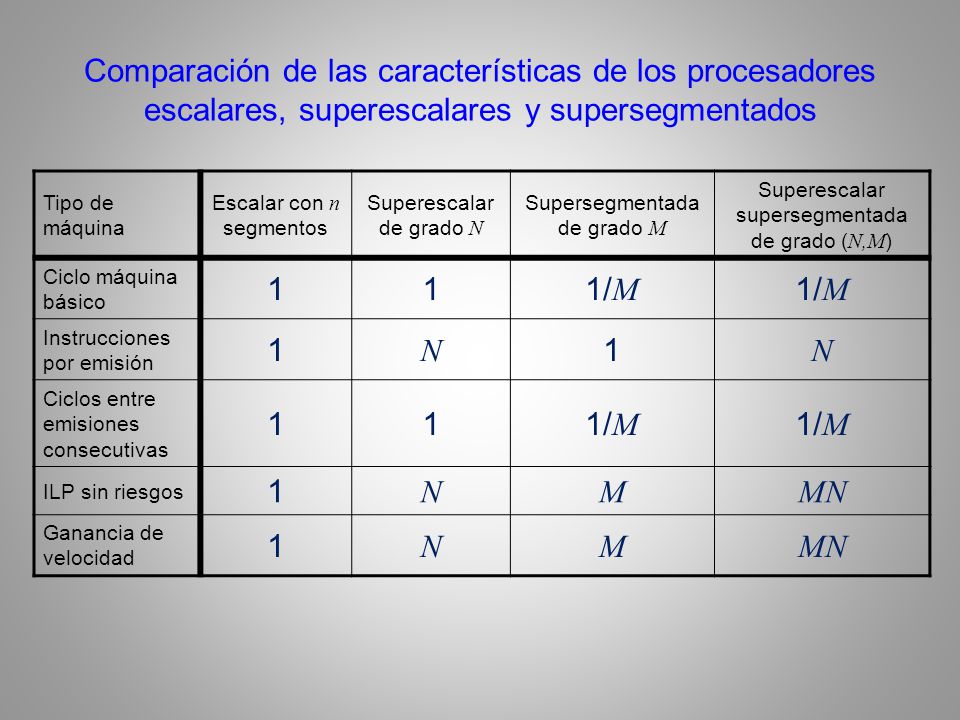

Comparación de las características de los procesadores escalares, superescalares y supersegmentados
Tipo de máquina Escalar con n segmentos Superescalar de grado N Supersegmentada de grado M Superescalar supersegmentada de grado (N,M) Ciclo máquina básico 1 1/M Instrucciones por emisión N Ciclos entre emisiones consecutivas ILP sin riesgos M MN Ganancia de velocidad
37

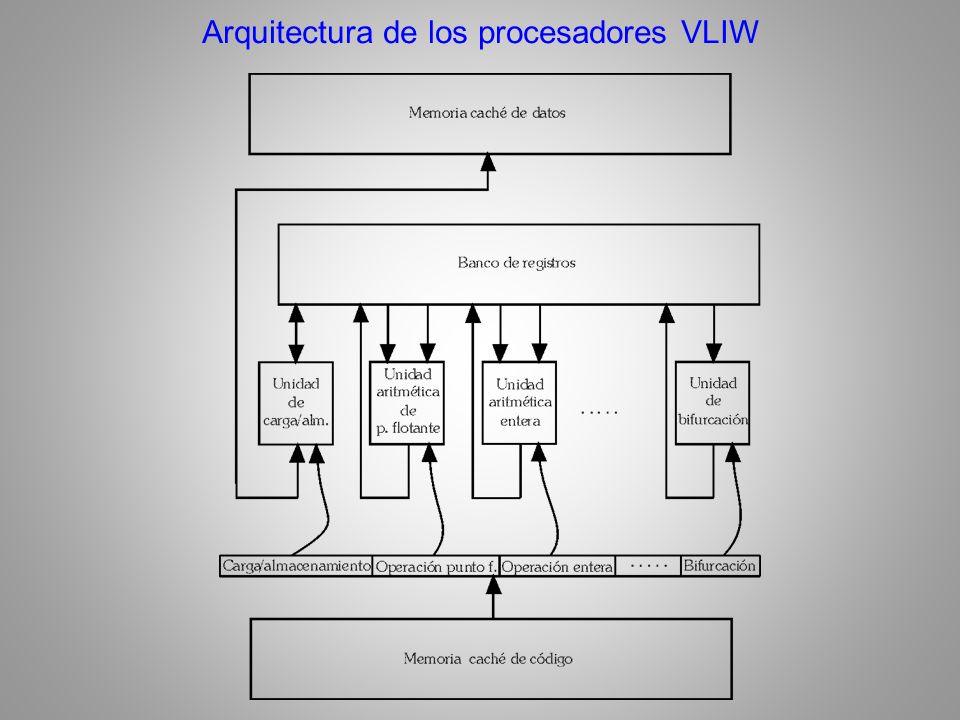

Arquitectura de los procesadores VLIW
38

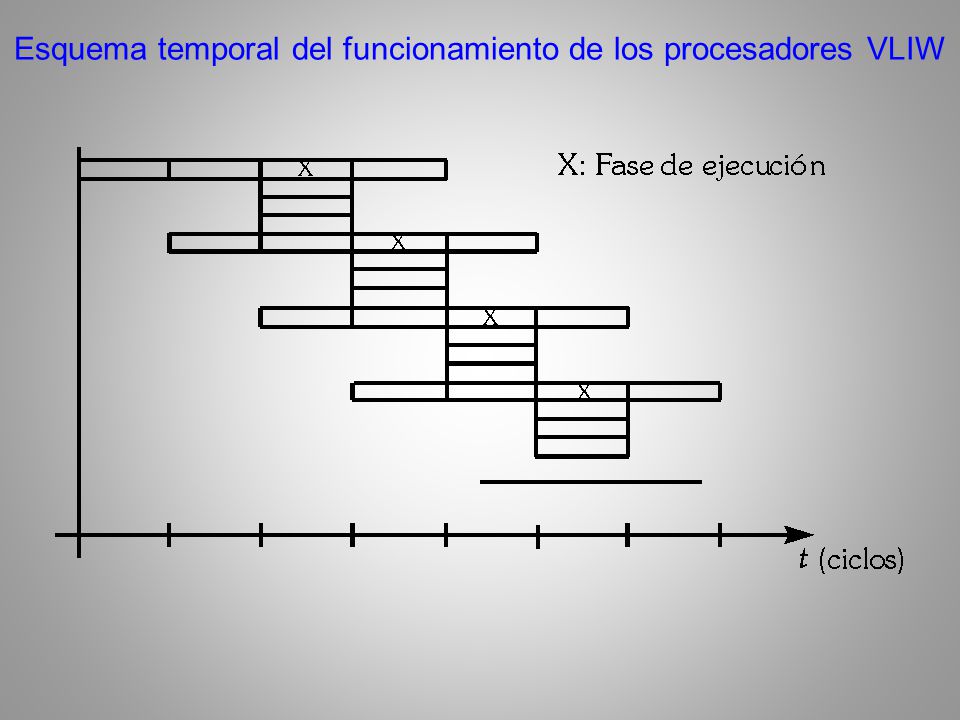

Esquema temporal del funcionamiento de los procesadores VLIW
