8. Detección de Rectas. Transformada de Hough

Presentación del tema: "8. Detección de Rectas. Transformada de Hough"— Transcripción de la presentación:

1 8. Detección de Rectas. Transformada de Hough
Universidad de Valladolid

2 Detección de Líneas Rectas

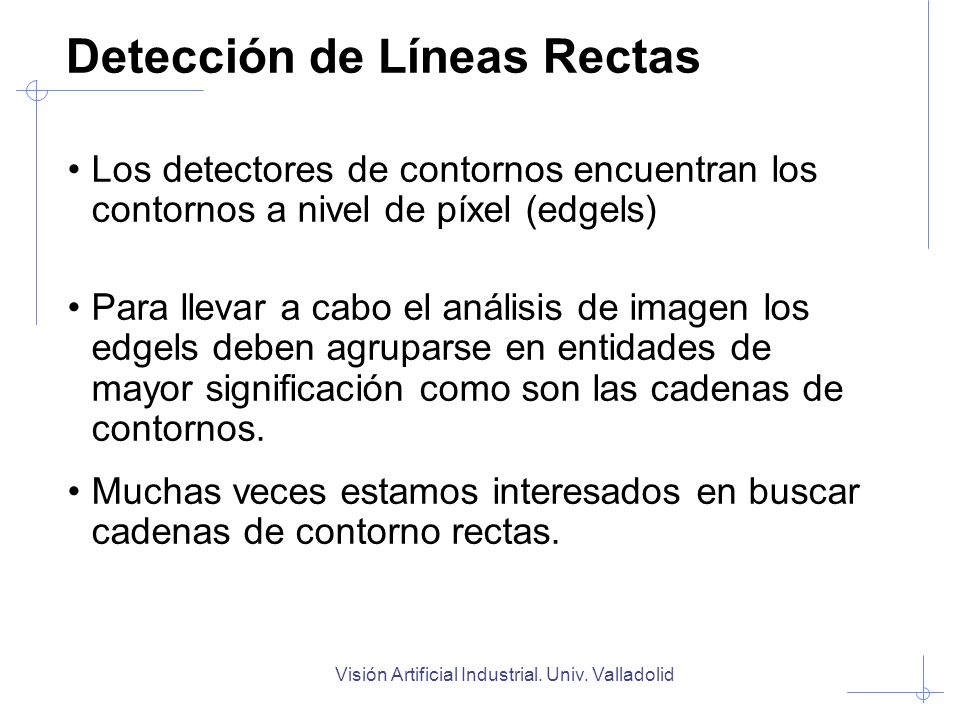

Los detectores de contornos encuentran los contornos a nivel de píxel (edgels) Para llevar a cabo el análisis de imagen los edgels deben agruparse en entidades de mayor significación como son las cadenas de contornos. Muchas veces estamos interesados en buscar cadenas de contorno rectas. Visión Artificial Industrial. Univ. Valladolid

3 Detección de Líneas Rectas

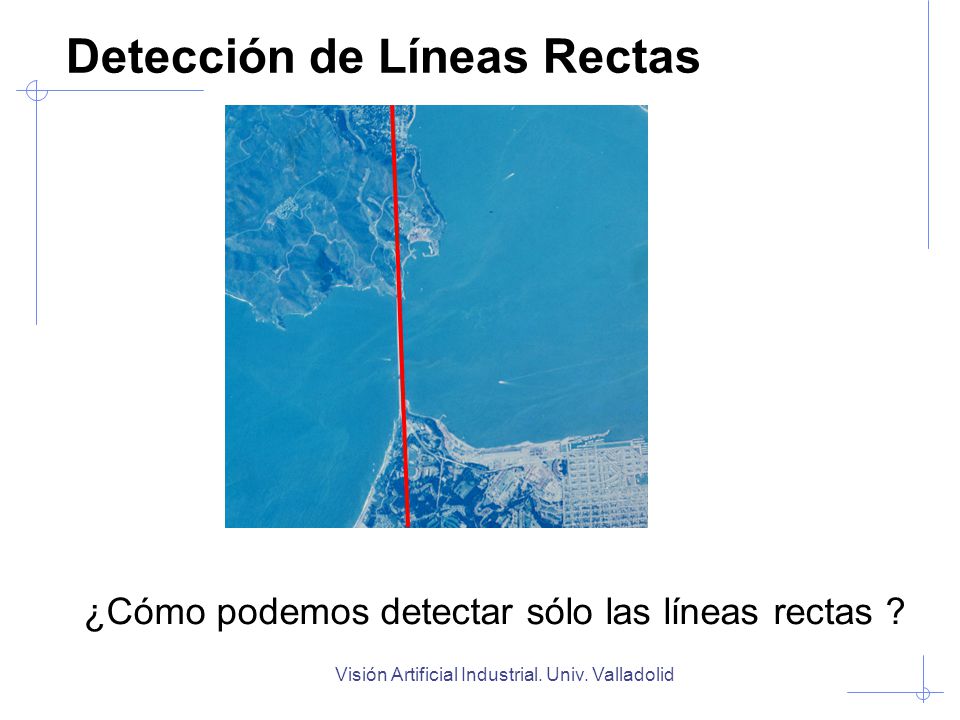

¿Cómo podemos detectar sólo las líneas rectas ? Visión Artificial Industrial. Univ. Valladolid

4 Detección de Líneas Rectas
¿Cómo podemos detectar sólo las líneas rectas ? Visión Artificial Industrial. Univ. Valladolid

5 Detección de Líneas Rectas
Monitorización del tráfico Visión Artificial Industrial. Univ. Valladolid

6 Detección de Líneas Rectas

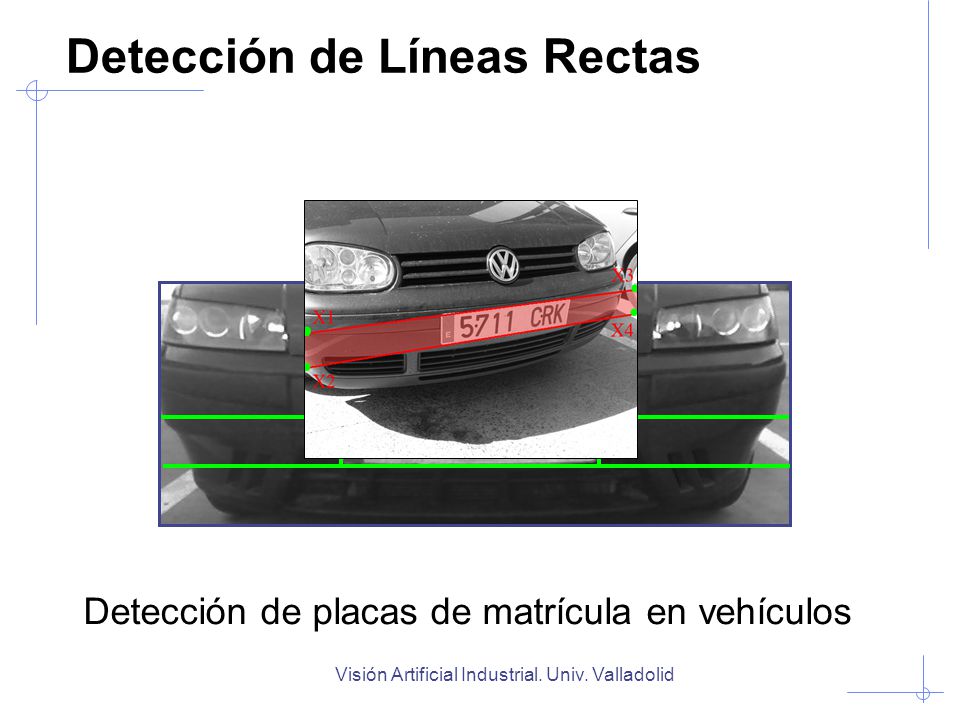

Detección de placas de matrícula en vehículos Visión Artificial Industrial. Univ. Valladolid

7 Detección de Líneas Rectas
Posición de objetos con contornos rectos Visión Artificial Industrial. Univ. Valladolid

8 Detección de Líneas Rectas

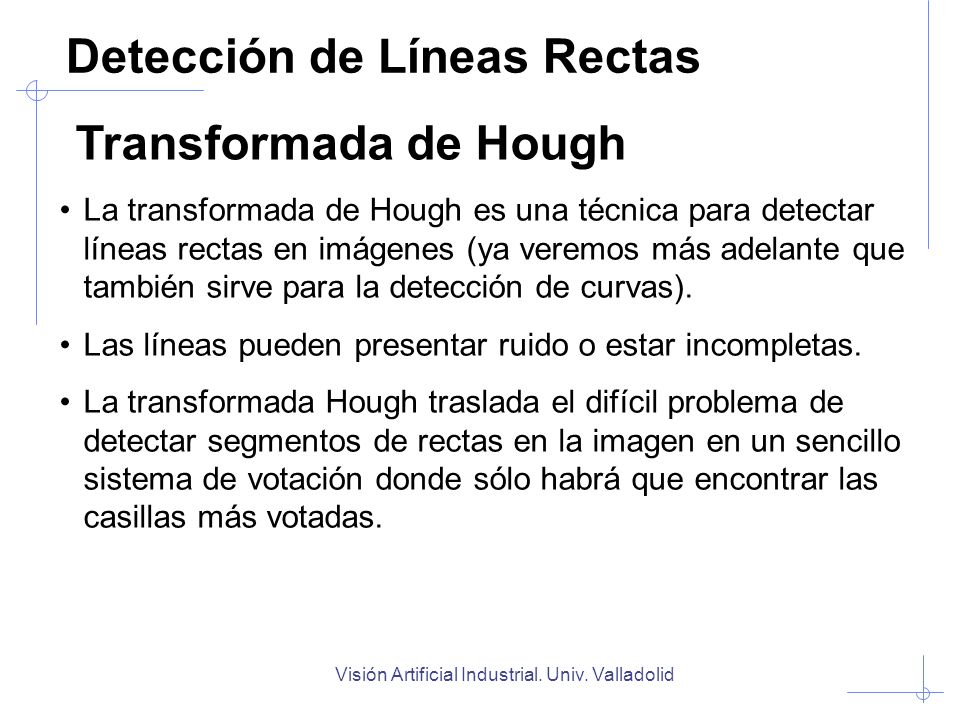

Transformada de Hough La transformada de Hough es una técnica para detectar líneas rectas en imágenes (ya veremos más adelante que también sirve para la detección de curvas). Las líneas pueden presentar ruido o estar incompletas. La transformada Hough traslada el difícil problema de detectar segmentos de rectas en la imagen en un sencillo sistema de votación donde sólo habrá que encontrar las casillas más votadas. Visión Artificial Industrial. Univ. Valladolid

9 Espacio Imagen y de Parámetros

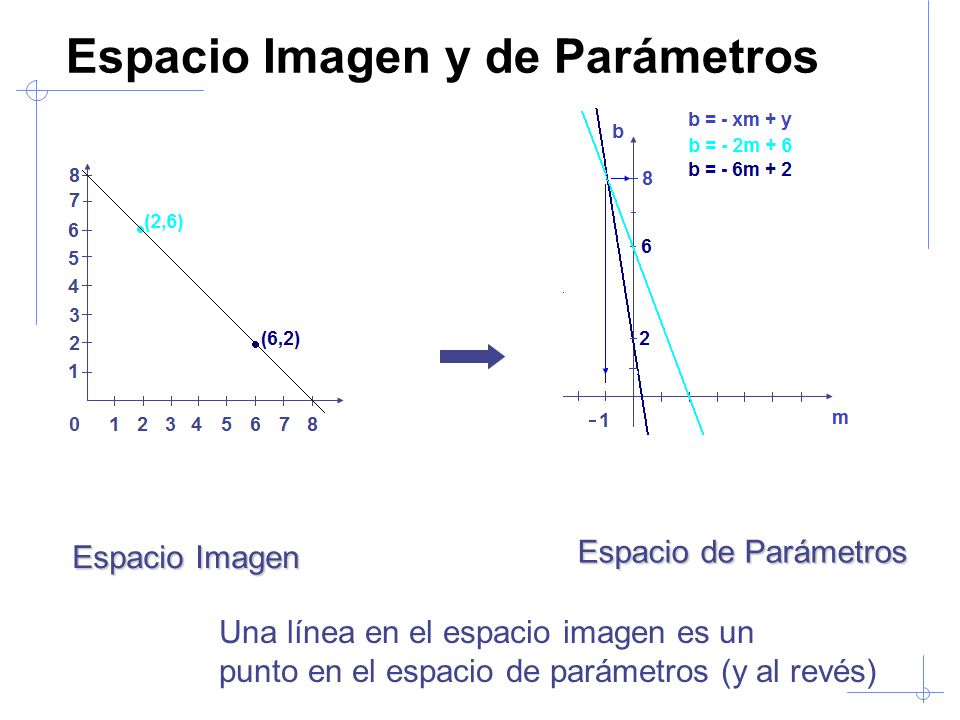

Espacio de Parámetros Una línea en el espacio imagen es un punto en el espacio de parámetros (y al revés)

10 Espacio Imagen y de Parámetros

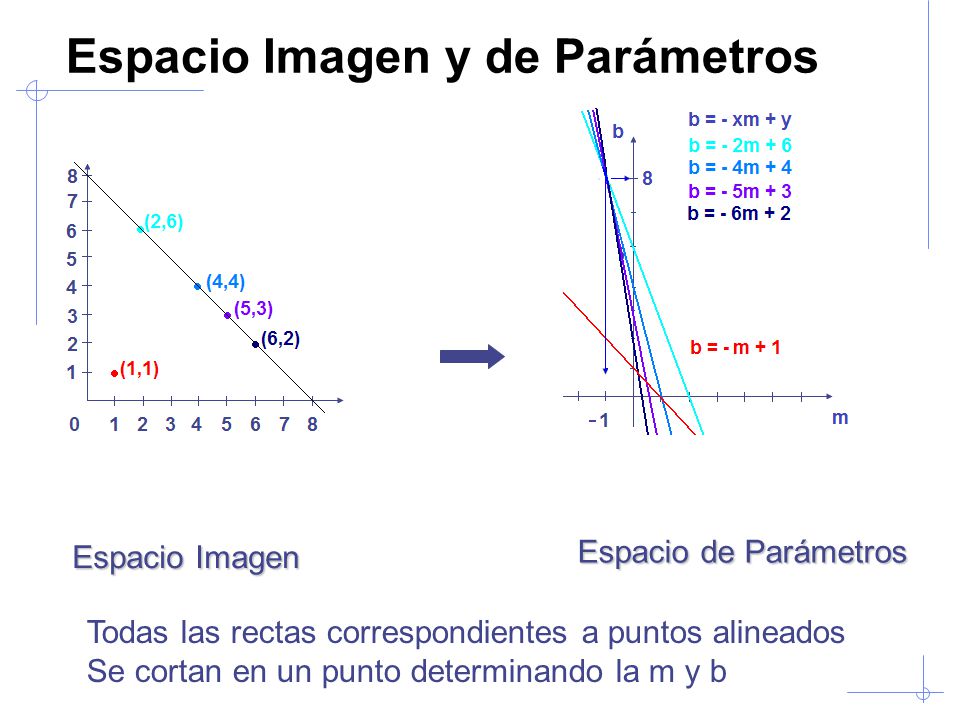

Espacio de Parámetros Todas las rectas correspondientes a puntos alineados Se cortan en un punto determinando la m y b

11 Espacio Imagen y de Parámetros

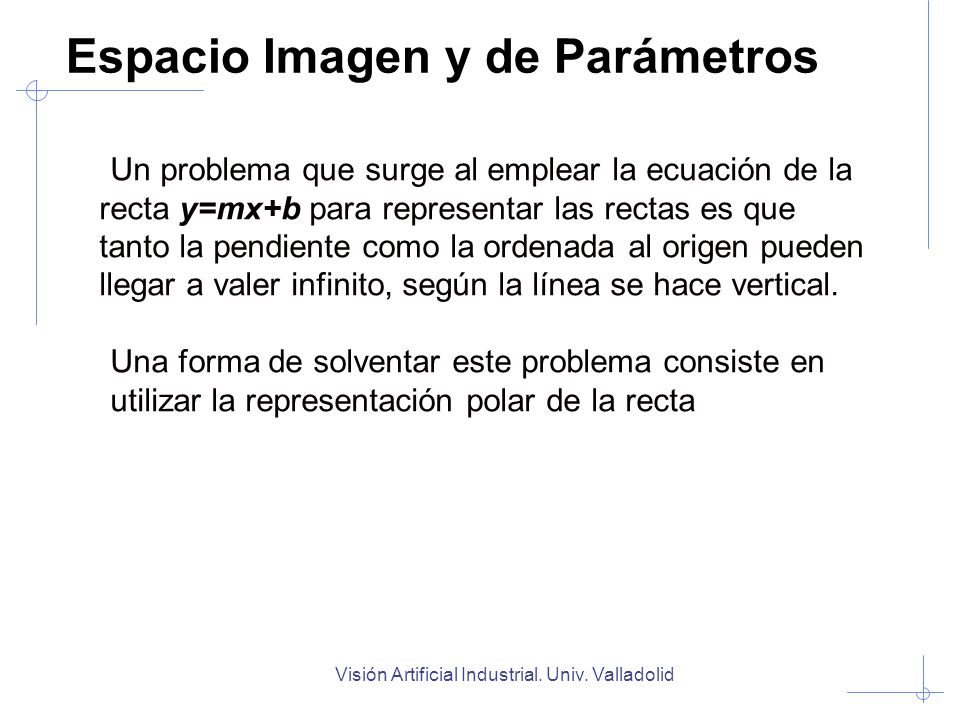

Un problema que surge al emplear la ecuación de la recta y=mx+b para representar las rectas es que tanto la pendiente como la ordenada al origen pueden llegar a valer infinito, según la línea se hace vertical. Una forma de solventar este problema consiste en utilizar la representación polar de la recta Visión Artificial Industrial. Univ. Valladolid

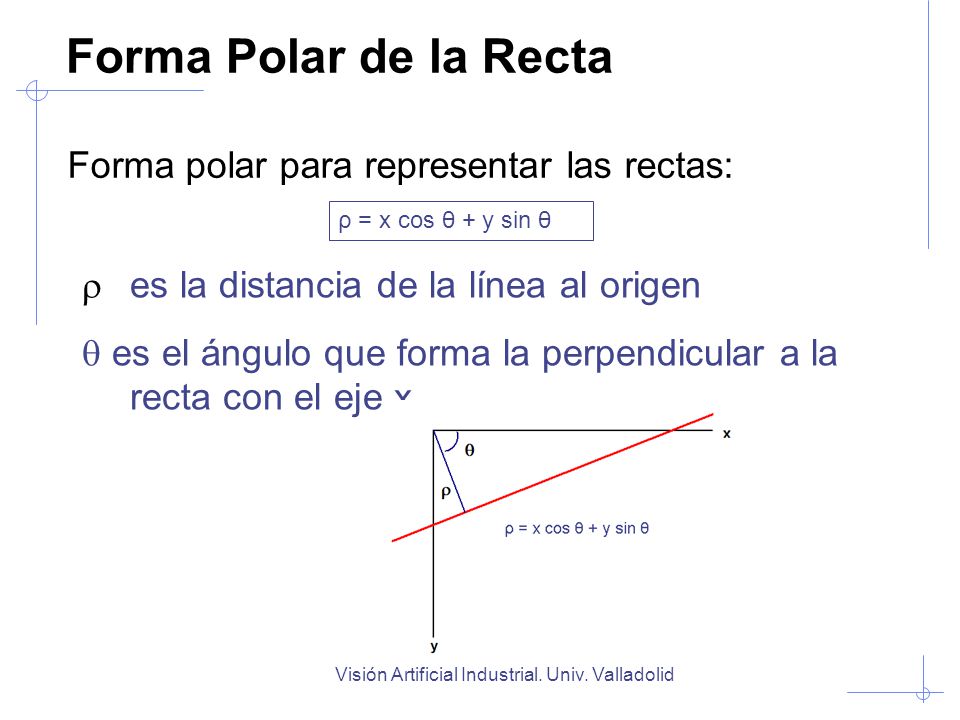

12 Forma Polar de la Recta Forma polar para representar las rectas:
ρ = x cos θ + y sin θ es la distancia de la línea al origen  es el ángulo que forma la perpendicular a la recta con el eje x Visión Artificial Industrial. Univ. Valladolid

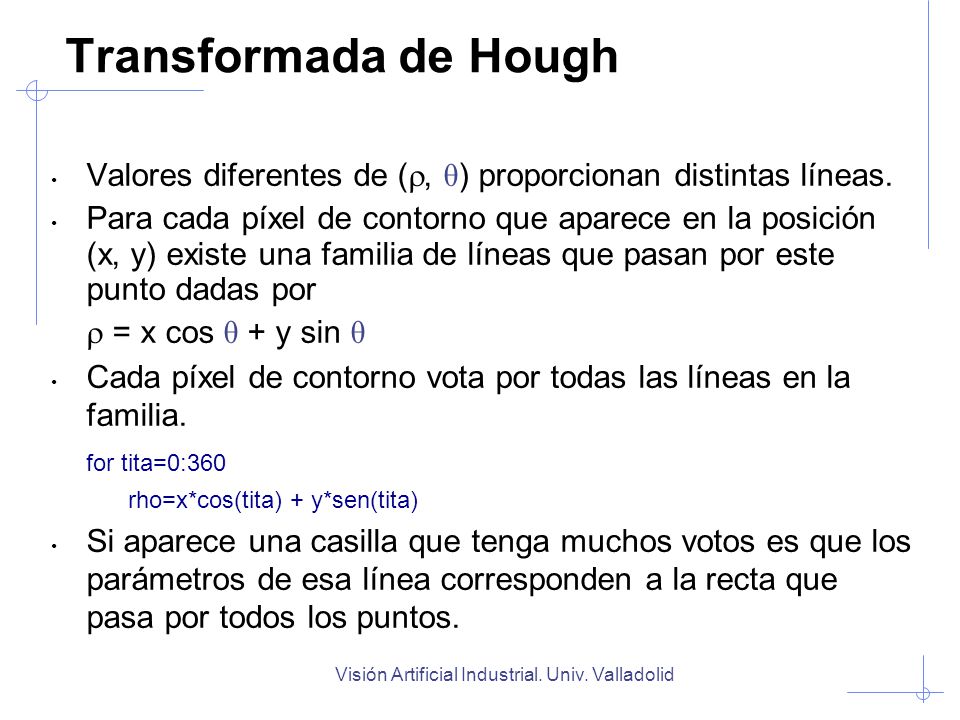

13 Transformada de Hough Valores diferentes de (r, θ) proporcionan distintas líneas. Para cada píxel de contorno que aparece en la posición (x, y) existe una familia de líneas que pasan por este punto dadas por r = x cos θ + y sin θ Cada píxel de contorno vota por todas las líneas en la familia. for tita=0:360 rho=x*cos(tita) + y*sen(tita) Si aparece una casilla que tenga muchos votos es que los parámetros de esa línea corresponden a la recta que pasa por todos los puntos. Visión Artificial Industrial. Univ. Valladolid

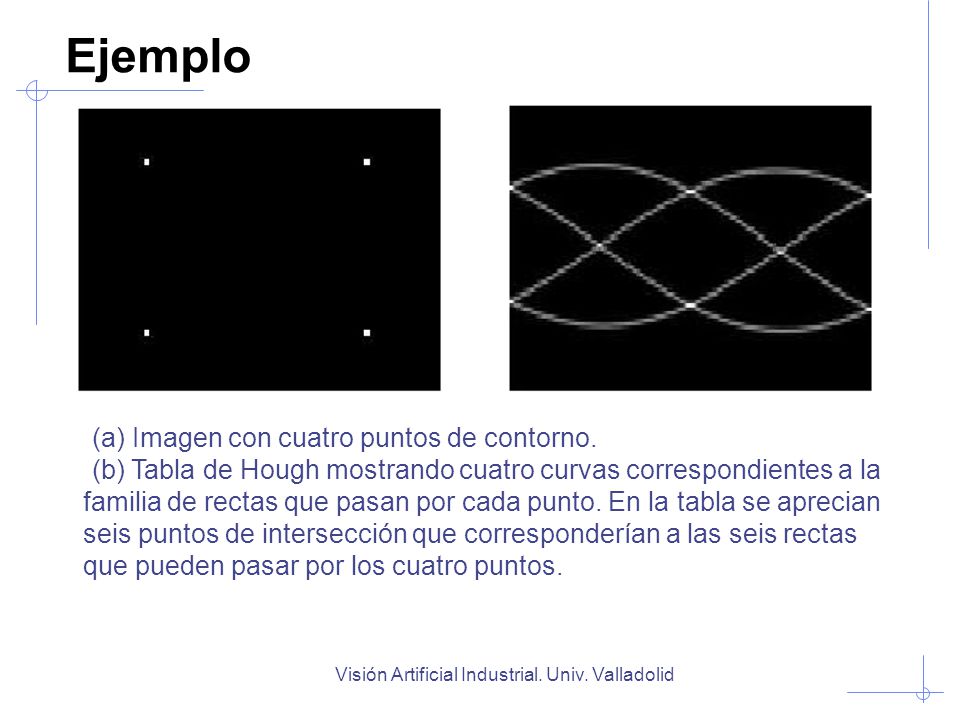

14 Ejemplo (a) Imagen con cuatro puntos de contorno.
(b) Tabla de Hough mostrando cuatro curvas correspondientes a la familia de rectas que pasan por cada punto. En la tabla se aprecian seis puntos de intersección que corresponderían a las seis rectas que pueden pasar por los cuatro puntos. 15.2; main point is that lots of noise can lead to large peaks in the array Visión Artificial Industrial. Univ. Valladolid

15 Otro ejemplo ro ro q = 45º q : 0 45 360 r = ro
Píxeles contorno Votos 45º ro ro q = 45º r = ro q : Casilla más votada = 20 votos Visión Artificial Industrial. Univ. Valladolid

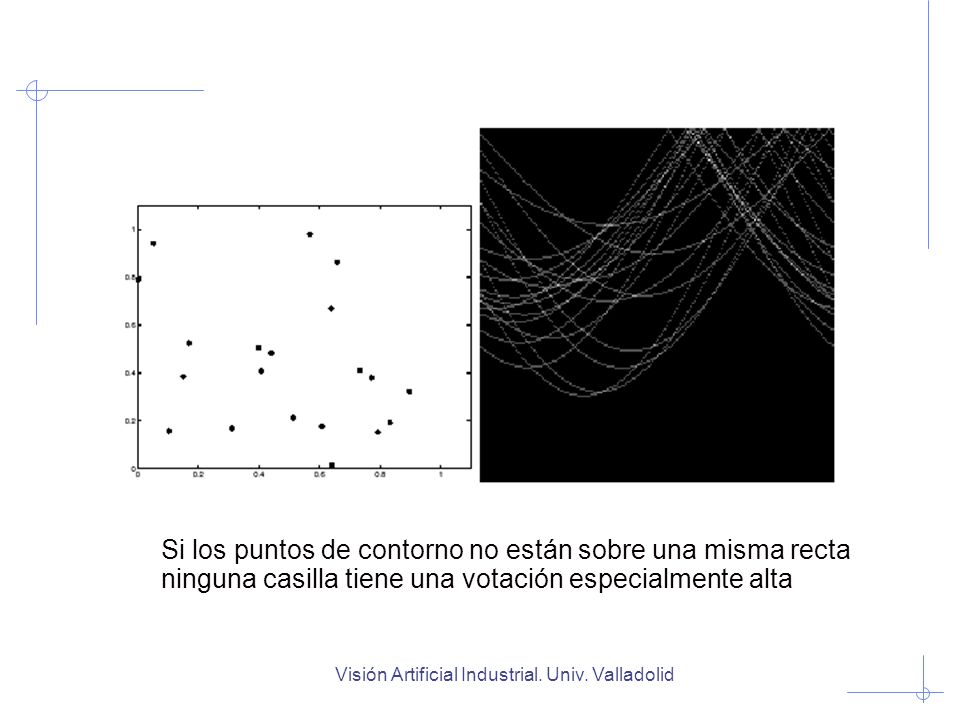

16 Si los puntos de contorno no están sobre una misma recta ninguna casilla tiene una votación especialmente alta Visión Artificial Industrial. Univ. Valladolid

17 Algoritmo Básico de la T. de Hough
Construir una tabla H[r, ] para representar en función de , r Inicializar la tabla de Hough H[r, ]=0 Para cada píxel de contorno de la imagen I[x,y] representar la curva sobre la tabla incrementando cada casilla en una unidad. H[r, ] += 1 Encontrar los valores (rmax, max) donde H[r, ] es maximo La línea detectada en la imagen será for θ=0:360 ρ = x cos θ + y sin θ ρmax = x cos θmax + y sin θmax

18 Algoritmo de la Transformada de Hough
¿Cómo deben ser las celdas de grandes? Si las divisiones son muy groseras no distinguiremos entre líneas distintas y si son muy pequeñas, aparte de aumentar las necesidades de memoria y cálculo, se producirá una dispersión en la tabla debido al ruido. Visión Artificial Industrial. Univ. Valladolid

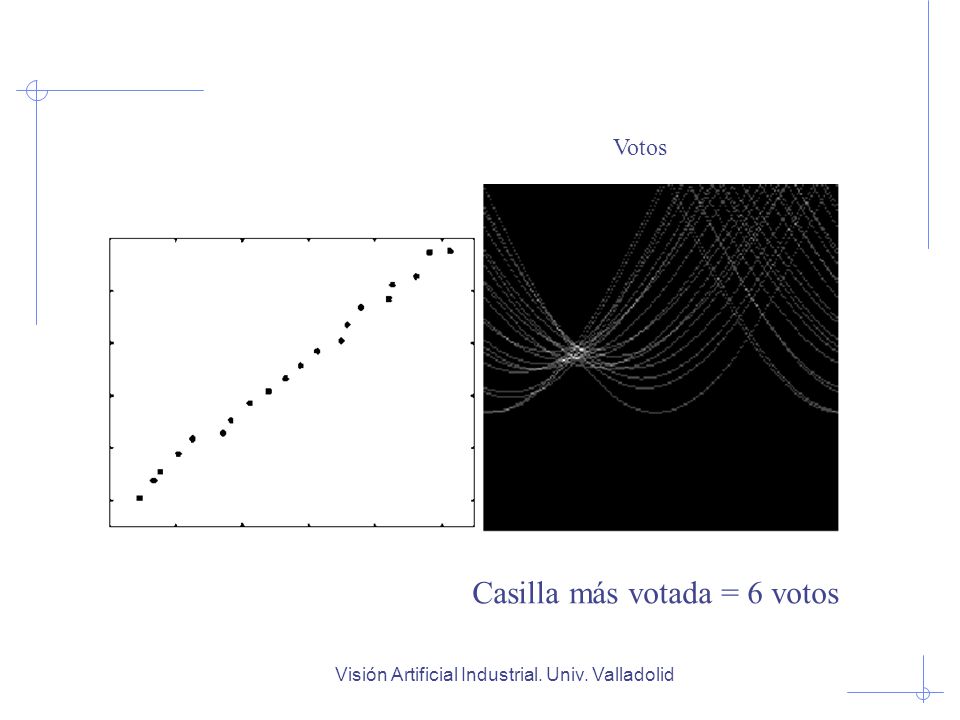

19 Casilla más votada = 6 votos
Visión Artificial Industrial. Univ. Valladolid

20 Mejoras del algoritmo básico
Si se conoce la orientación de los contornos, (la detección de contornos con el gradiente proporciona esta información) para cada punto de contorno sólo es preciso votar en la casilla correspondiente a esa línea (definida por el punto y la orientación). Hay que tener cuidado con la precisión en el cálculo de la dirección del gradiente. Para curarse en salud conviene votar también en las casillas correspondientes a desviaciones de +-20º. Visión Artificial Industrial. Univ. Valladolid

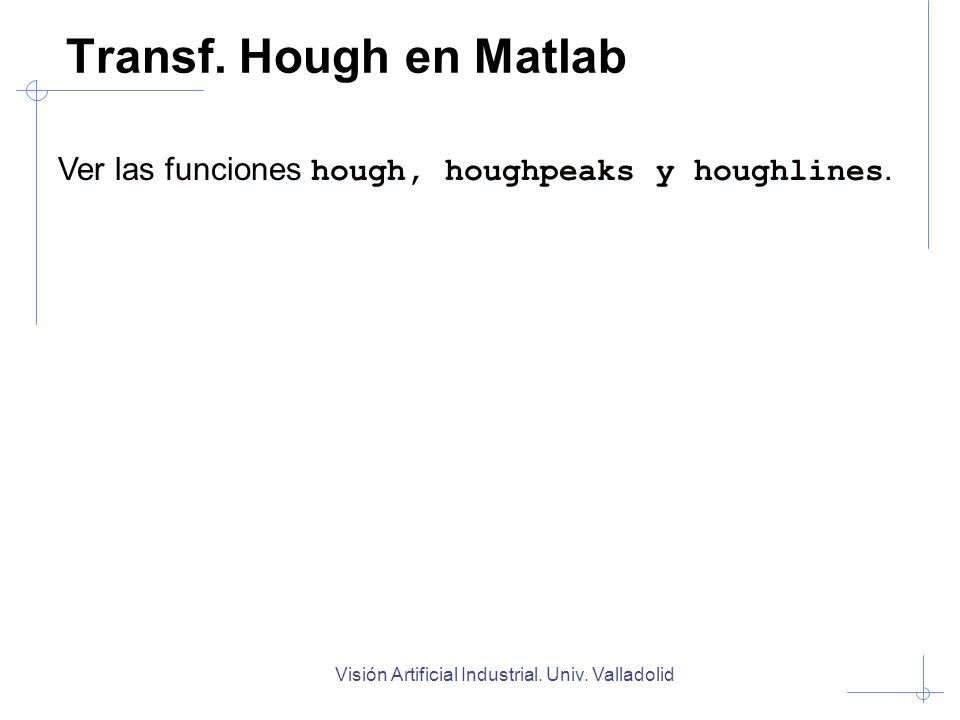

21 Transf. Hough en Matlab Ver las funciones hough, houghpeaks y houghlines. Visión Artificial Industrial. Univ. Valladolid

22 Conclusiones La búsqueda de rectas es una tarea que resulta muy útil en muchas aplicaciones de visión artificial. La transformada de Hough es robusta al ruido y a la falta de datos (falta de trozos de recta). La transformada de Hough puede emplearse para detectar los puntos de contorno que pertenecen no sólo a rectas sino a cualquier figura que pueda ser parametrizada por ejemplo círculos y elipses. El coste computacional se incrementa con el número de parámetros que describen la curva. Visión Artificial Industrial. Univ. Valladolid
