1 Nyquist-Rate D/A Converters Decoder-Based Converters Binary-Scaled Converters
Comienzo de la presentación, el título va en inglés porque no encuentro una traducción correcta para todos los tipos de convertidores

2 Nyquist-Rate Converters
Índice convertidores D/A Nyquist-Rate Converters Decoder-Based Converters Binary-Scaled Converters Resistor String Converters Folded Resistor-String Converters Multiple R-String Converters El Problema del Glitch Binary-Weighted Resistor Converters Reduced-Resistance Ratio Ladders R-2R-Based Converters Chargue-Redistribution Switched-Capacitor Converters Current-Mode Converters Estaría bien justificar el trabajo, o decir algo sobre la introducción del trabajo

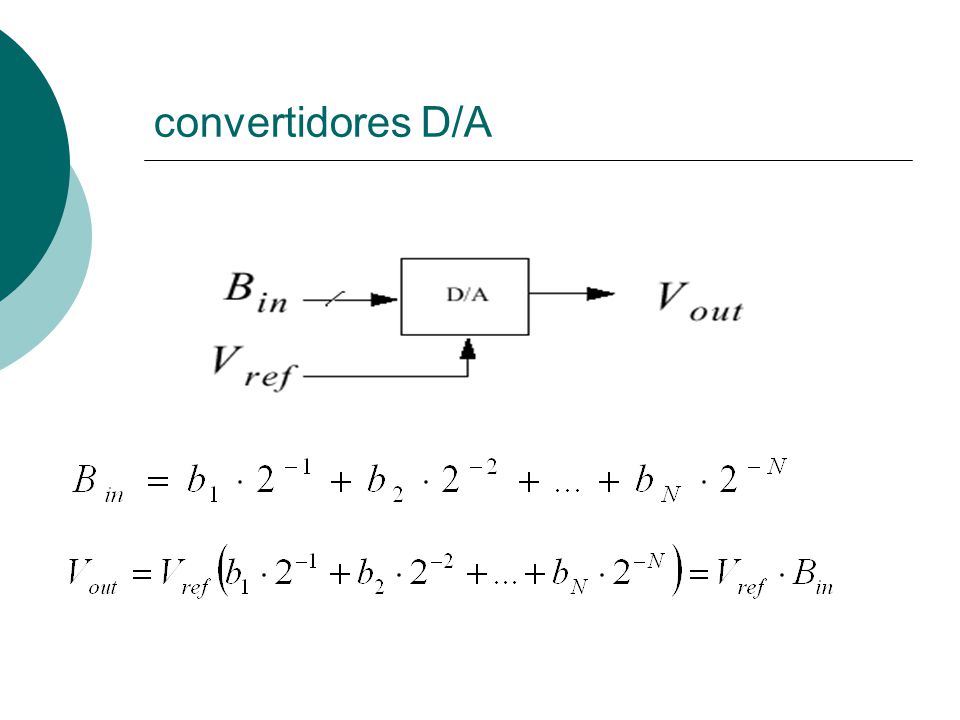

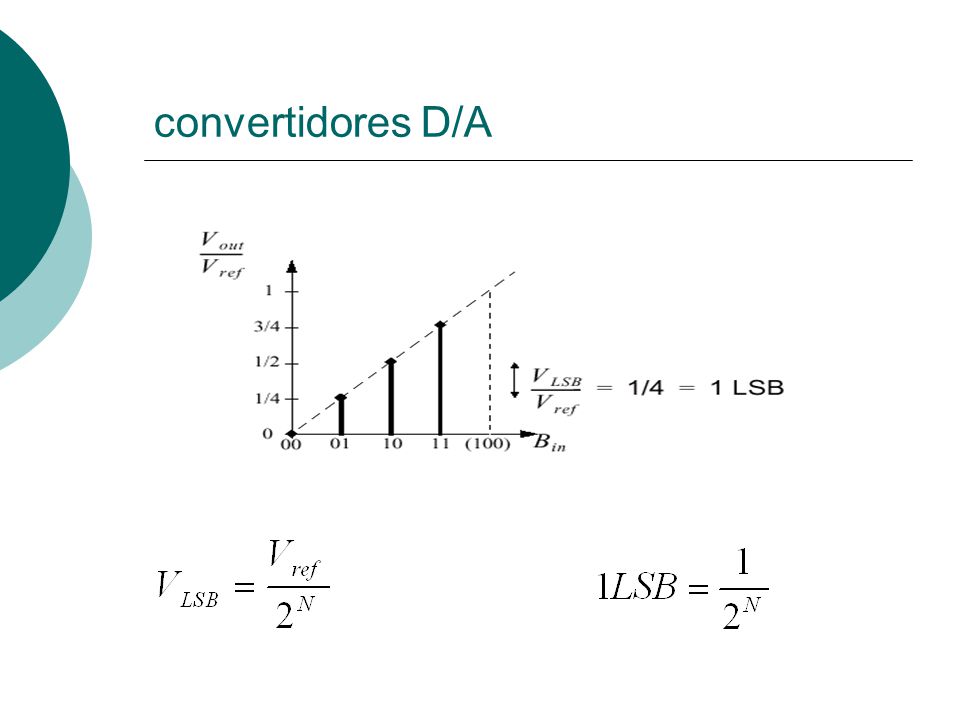

3 convertidores D/A

4 convertidores D/A

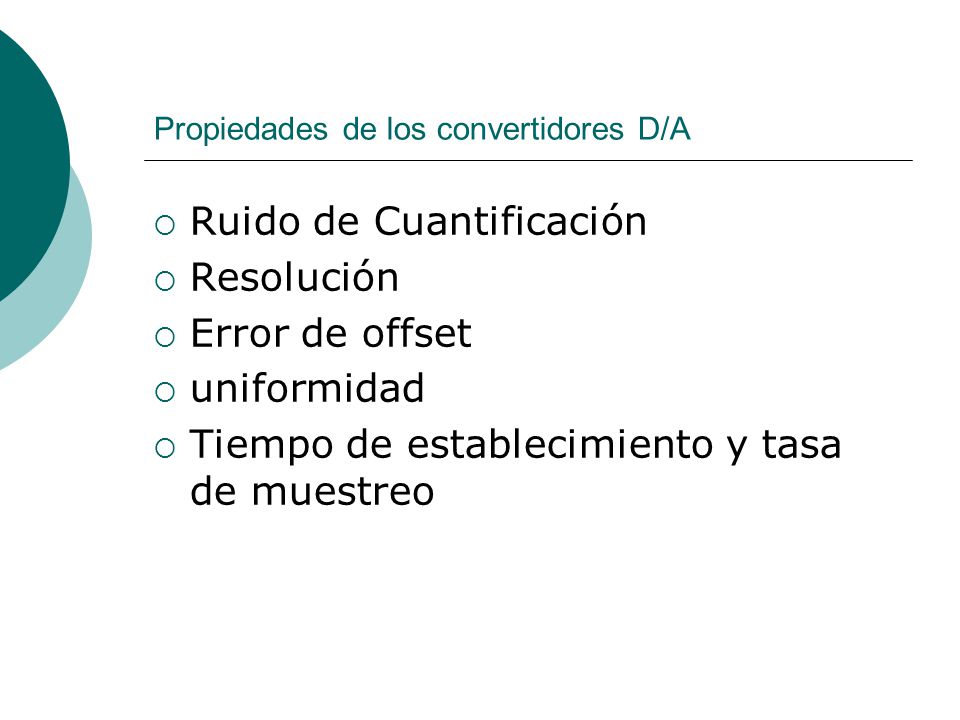

5 Propiedades de los convertidores D/A
Ruido de Cuantificación Resolución Error de offset uniformidad Tiempo de establecimiento y tasa de muestreo Simplemente se define cada una de las propiedades

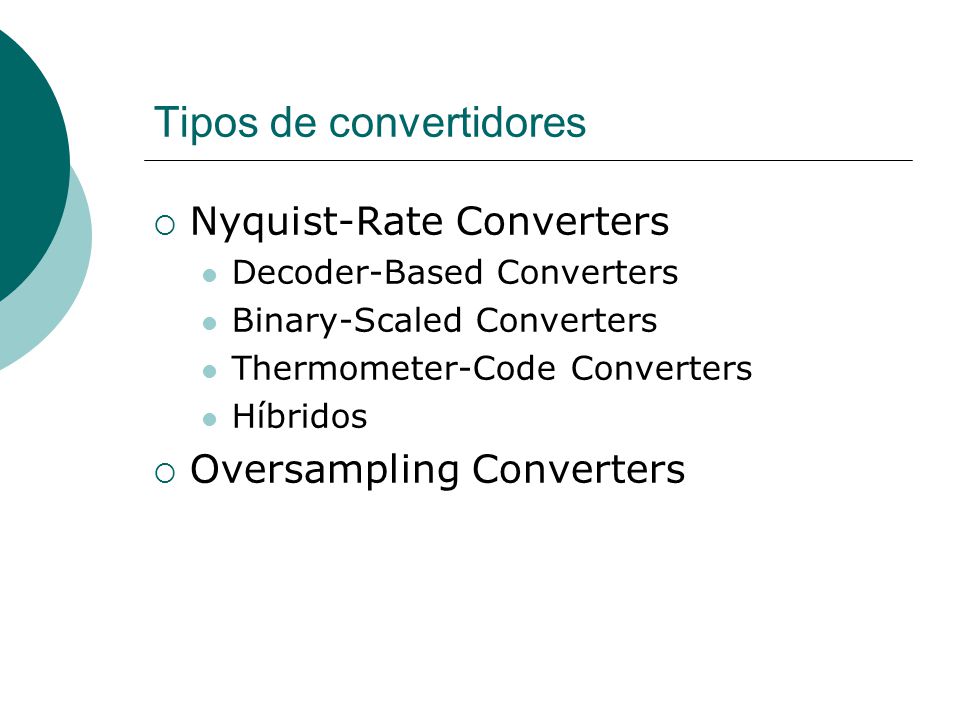

6 Tipos de convertidores
Nyquist-Rate Converters Decoder-Based Converters Binary-Scaled Converters Thermometer-Code Converters Híbridos Oversampling Converters Importante señalar lo que he añadido al trabajo acerca de los oversampling converters

7 Decoder-Based Converters

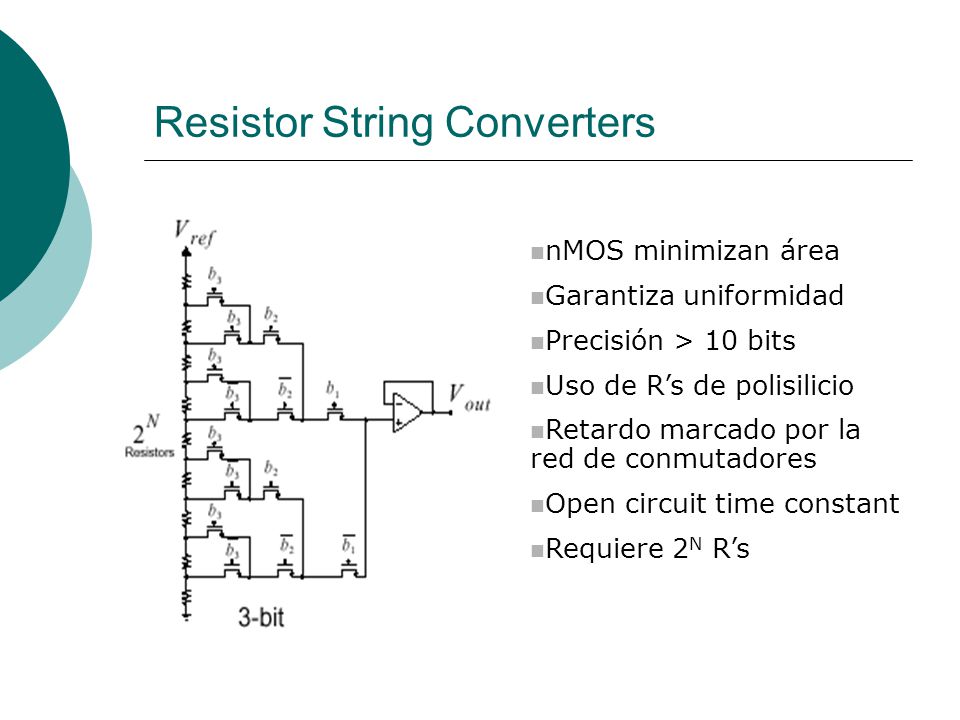

8 Resistor String Converters
nMOS minimizan área Garantiza uniformidad Precisión > 10 bits Uso de R’s de polisilicio Retardo marcado por la red de conmutadores Open circuit time constant Requiere 2N R’s

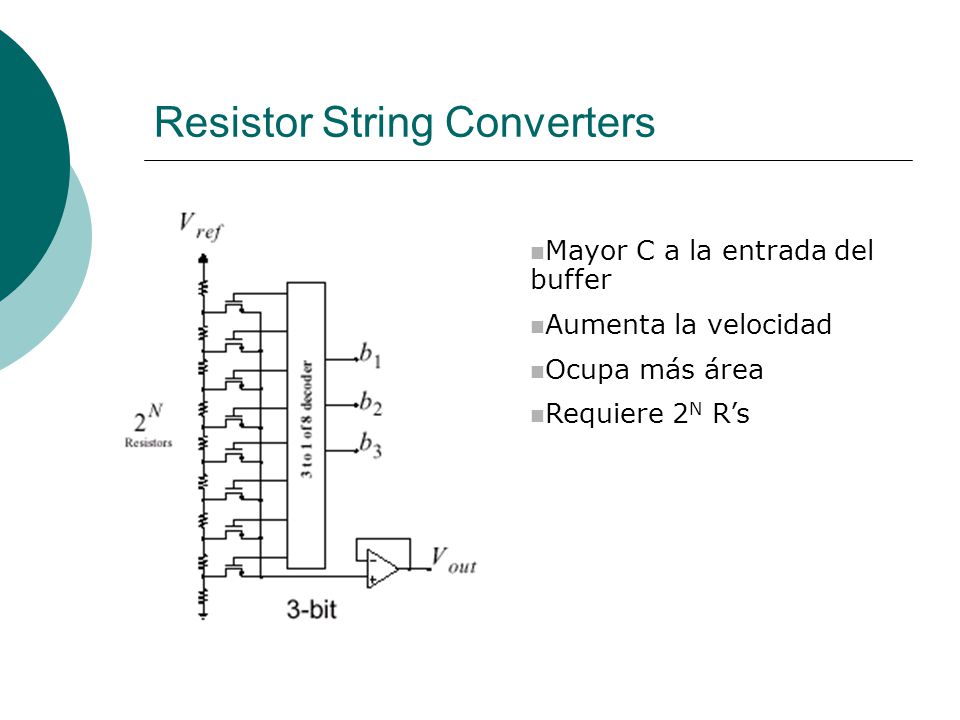

9 Resistor String Converters
Mayor C a la entrada del buffer Aumenta la velocidad Ocupa más área Requiere 2N R’s

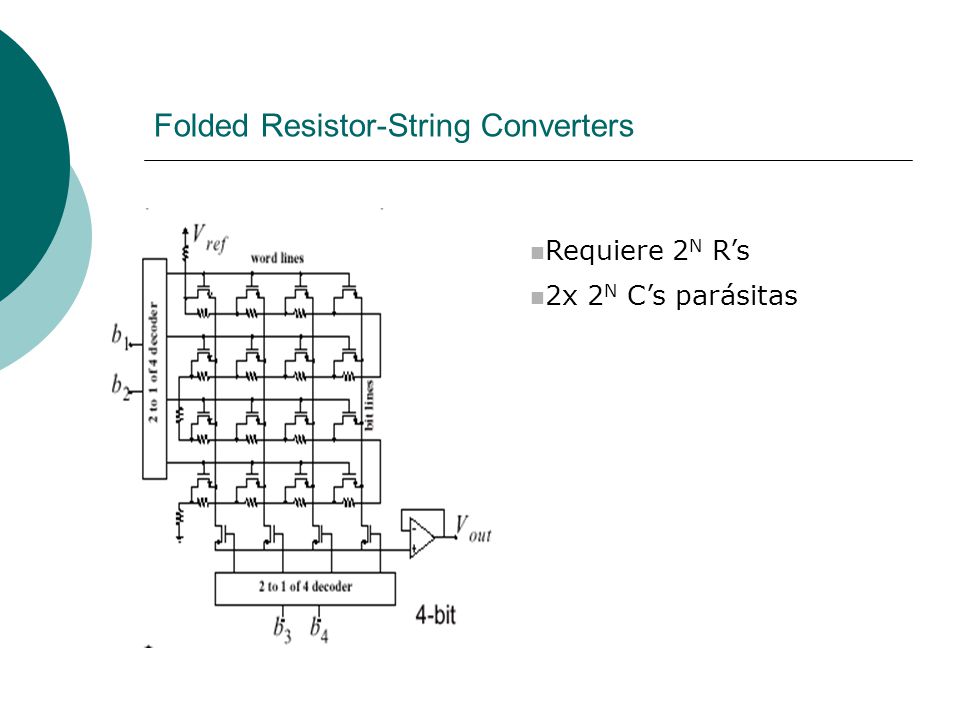

10 Folded Resistor-String Converters
Requiere 2N R’s 2x 2N C’s parásitas

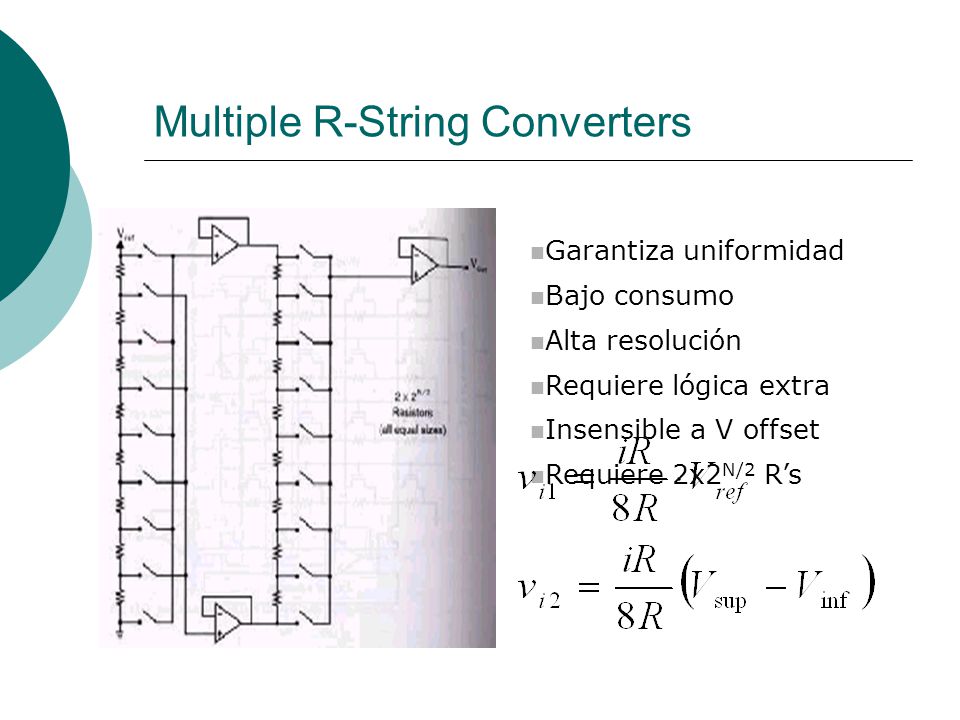

11 Multiple R-String Converters
Garantiza uniformidad Bajo consumo Alta resolución Requiere lógica extra Insensible a V offset Requiere 2x2N/2 R’s

12 Binary-Scaled Converters

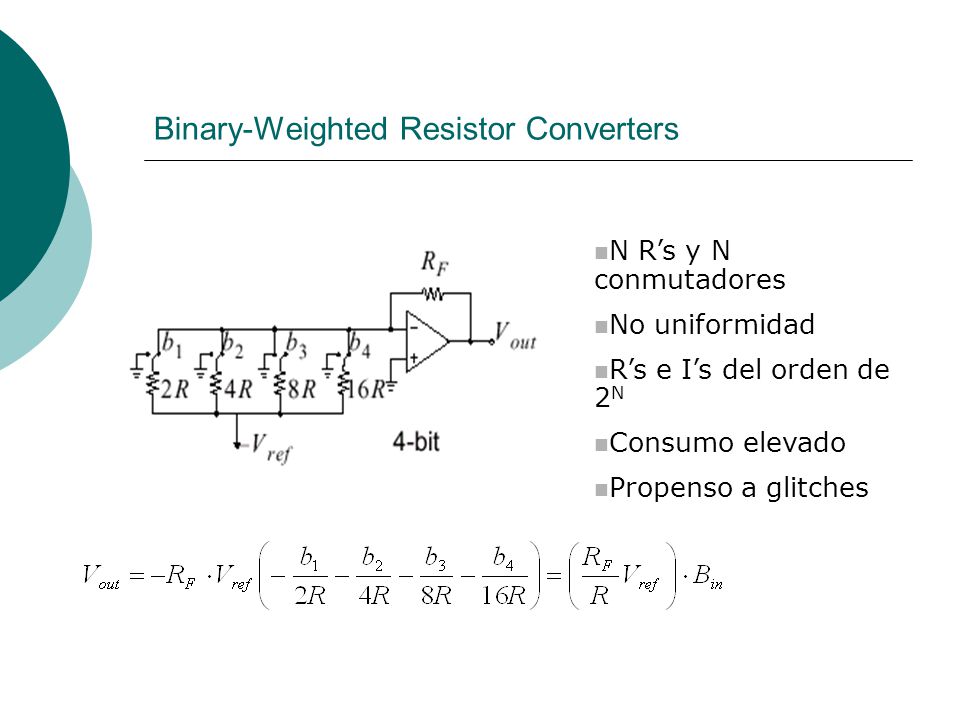

13 Binary-Weighted Resistor Converters
N R’s y N conmutadores No uniformidad R’s e I’s del orden de 2N Consumo elevado Propenso a glitches

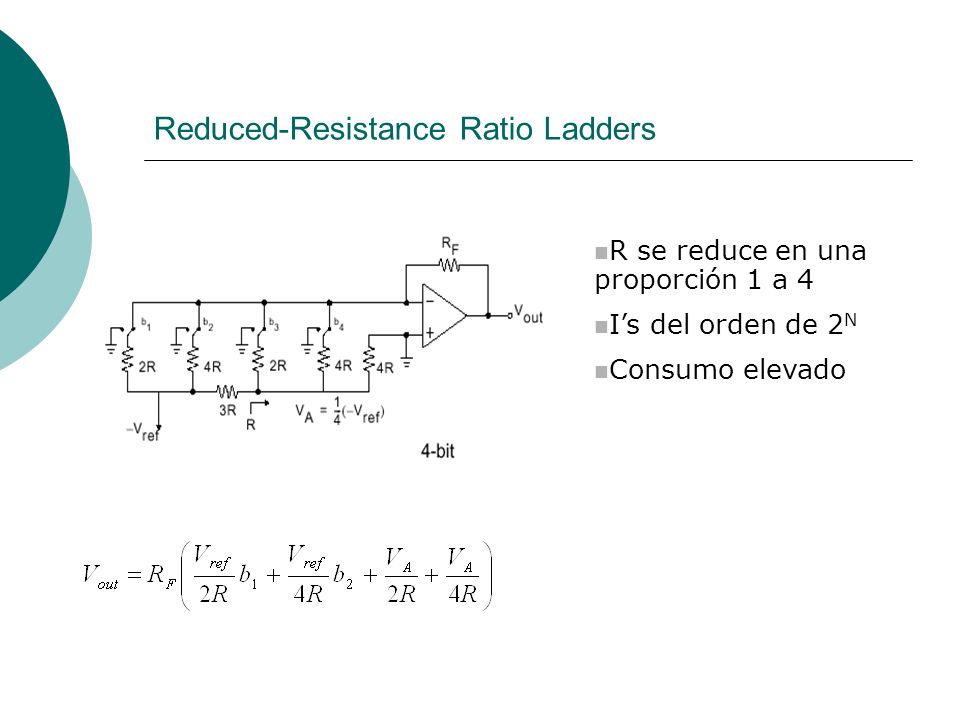

14 Reduced-Resistance Ratio Ladders
R se reduce en una proporción 1 a 4 I’s del orden de 2N Consumo elevado

15 R-2R-Based Converters

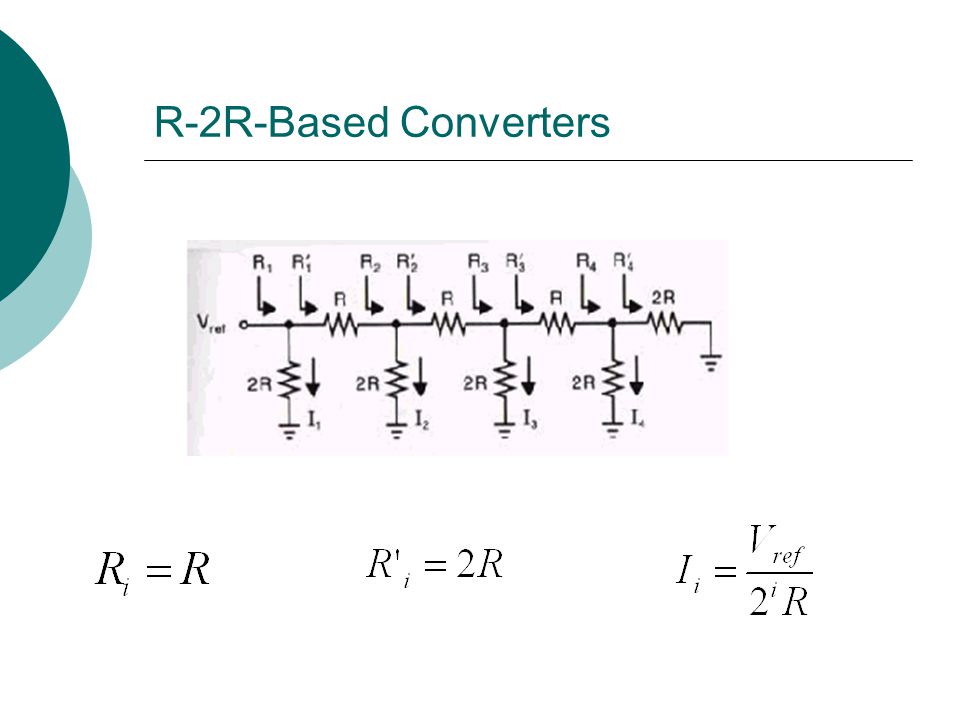

16 R-2R-Based Converters R máxima = 2R I’s del orden de 2N
Consumo elevado

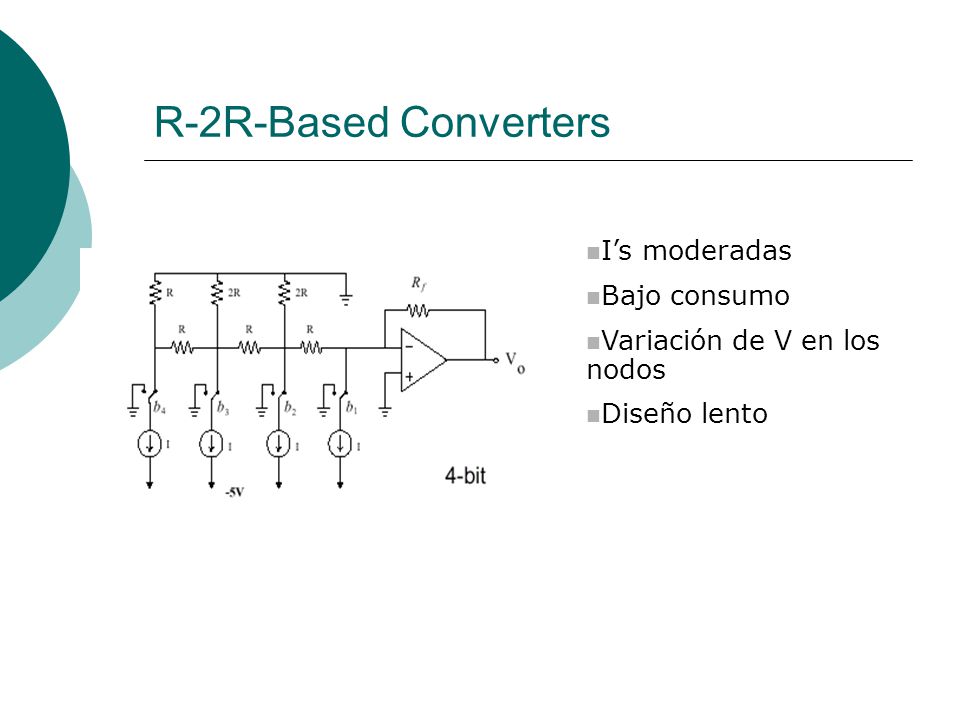

17 R-2R-Based Converters I’s moderadas Bajo consumo
Variación de V en los nodos Diseño lento

18 Chargue-Redistribution Switched-Capacitor Converters

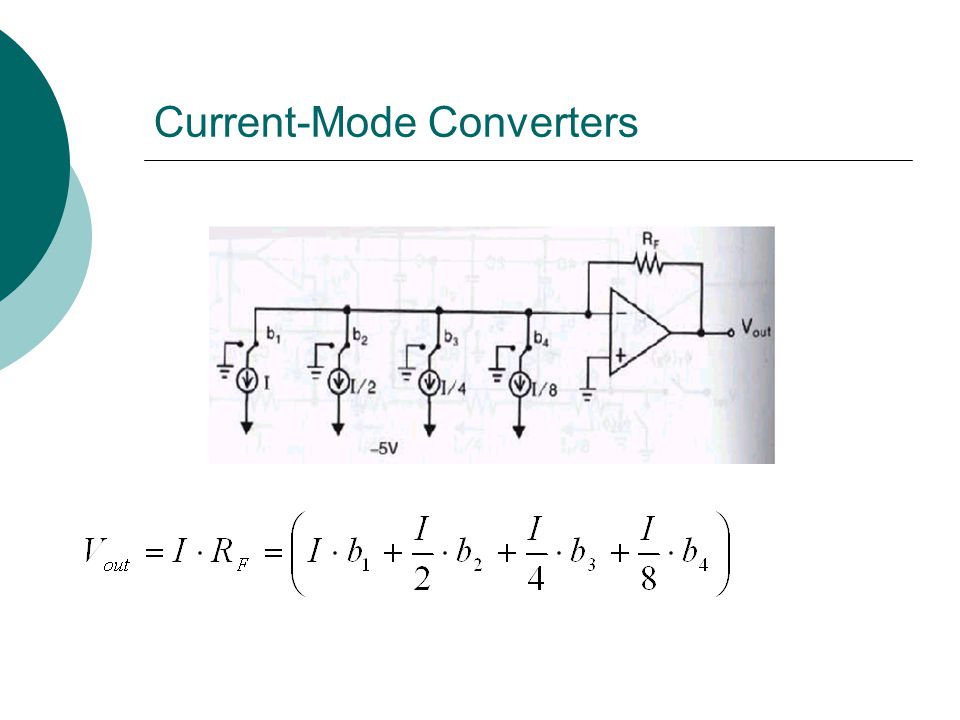

19 Current-Mode Converters

20 El Problema del Glitch

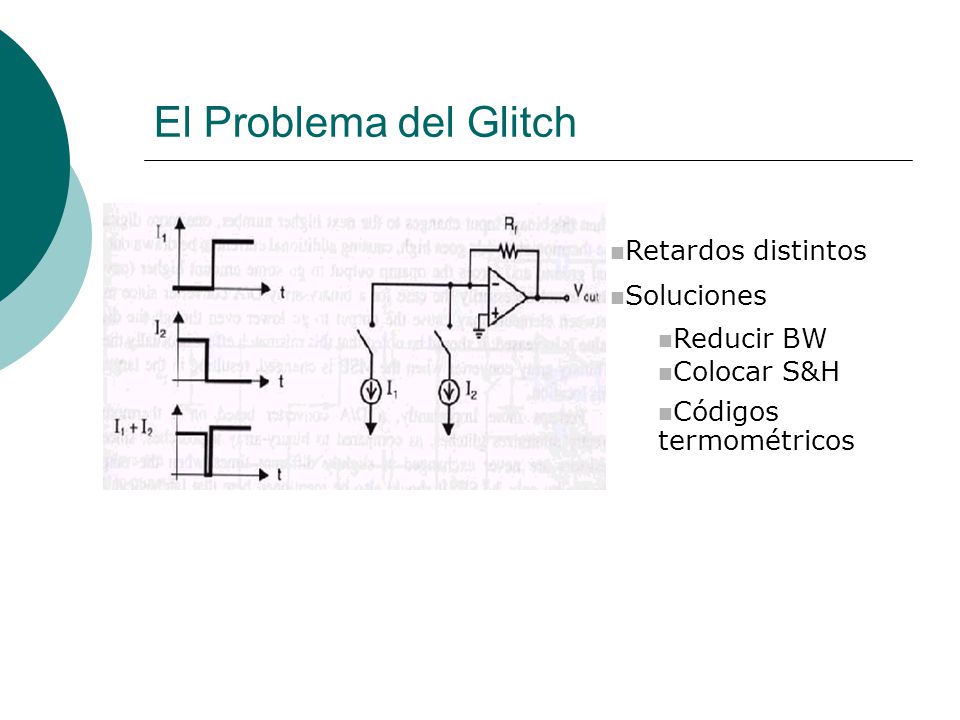

21 El Problema del Glitch Retardos distintos Soluciones Reducir BW
Colocar S&H Códigos termométricos

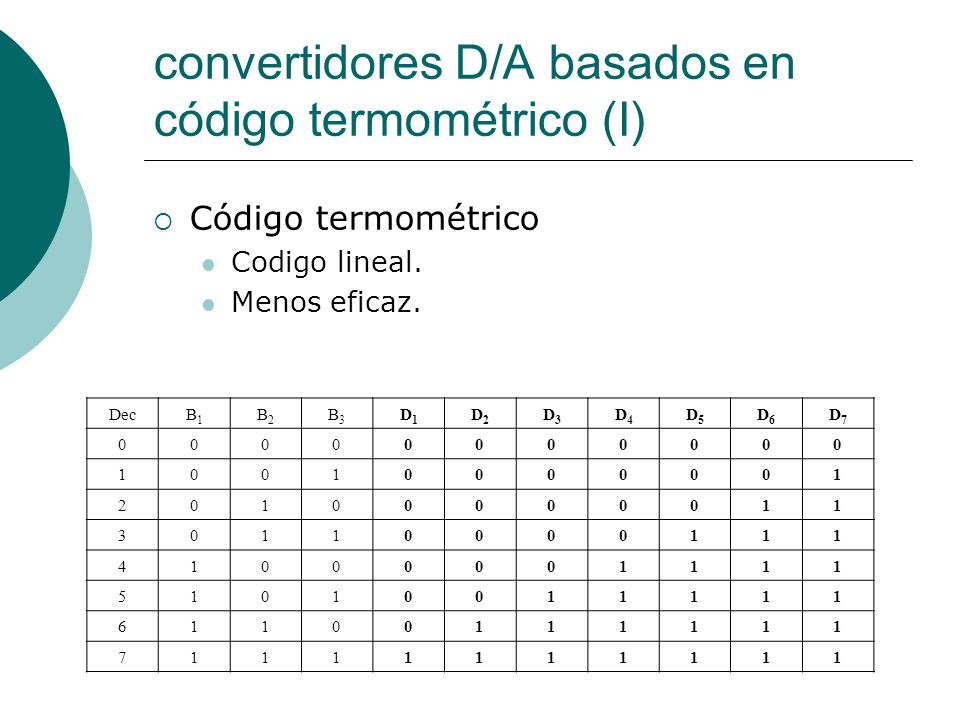

22 convertidores D/A basados en código termométrico (I)
Codigo lineal. Menos eficaz. Dec B1 B2 B3 D1 D2 D3 D4 D5 D6 D7 1 2 3 4 5 6 7

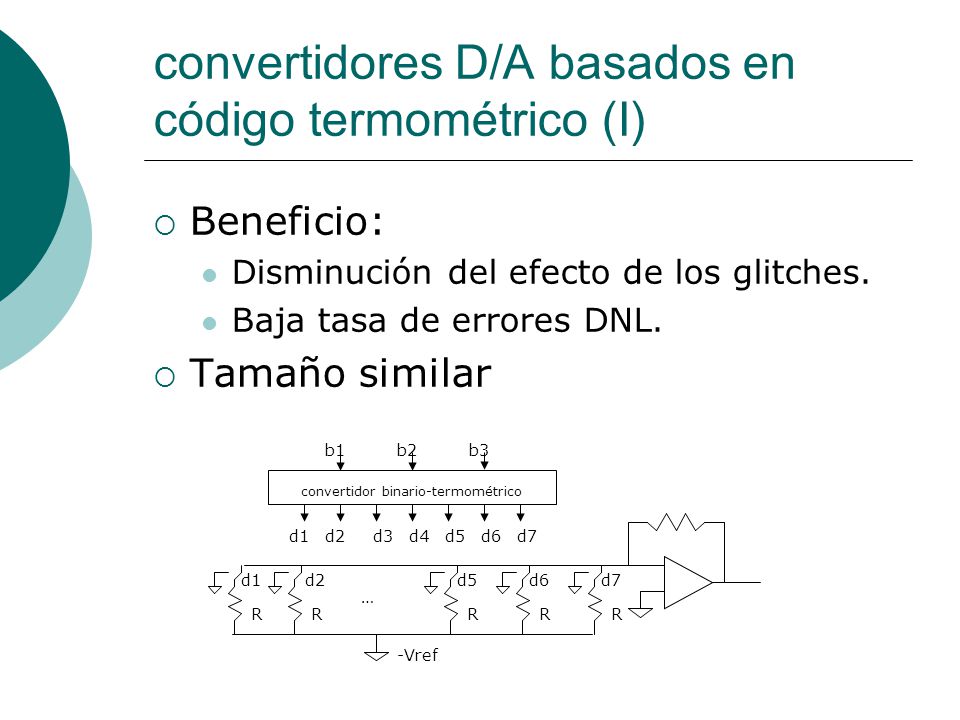

23 convertidores D/A basados en código termométrico (I)
Beneficio: Disminución del efecto de los glitches. Baja tasa de errores DNL. Tamaño similar b1 b2 b3 convertidor binario-termométrico d1 d2 d3 d4 d5 d6 d7 R … -Vref
