“COMPENSACION REACTIVA EN BAJA TENSION”

Presentación del tema: "“COMPENSACION REACTIVA EN BAJA TENSION”"— Transcripción de la presentación:

1 “COMPENSACION REACTIVA EN BAJA TENSION”

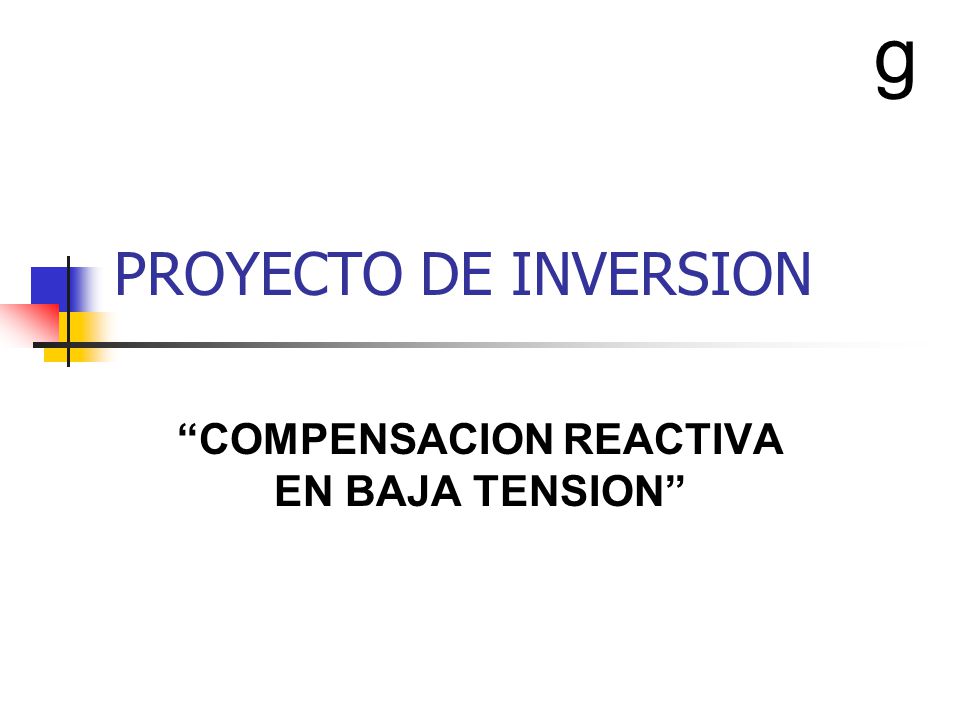

g PROYECTO DE INVERSION “COMPENSACION REACTIVA EN BAJA TENSION”

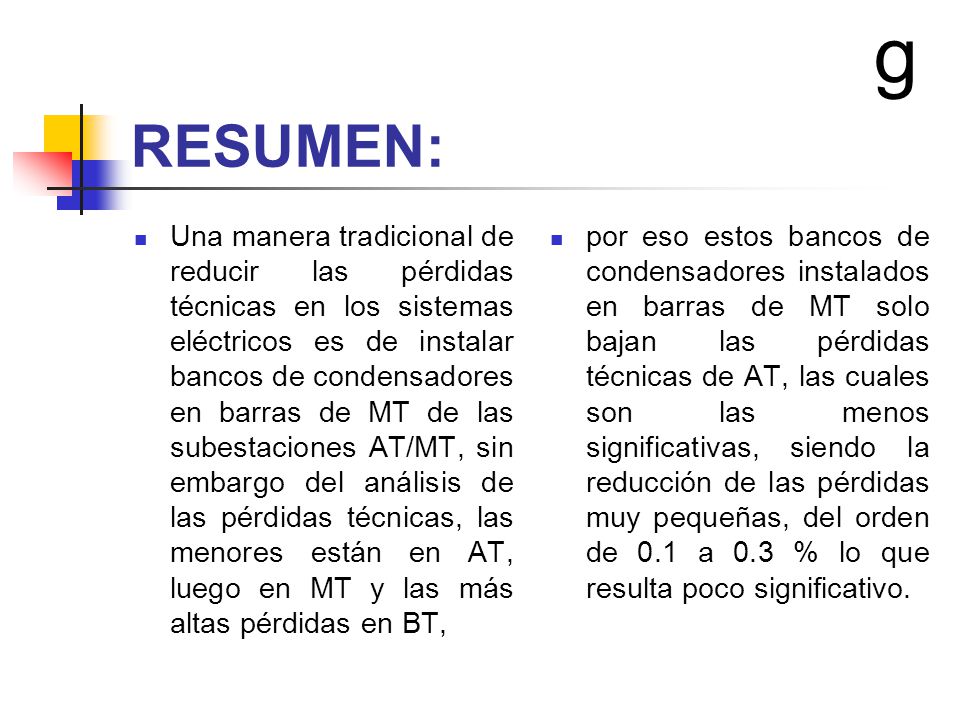

2 g RESUMEN: Una manera tradicional de reducir las pérdidas técnicas en los sistemas eléctricos es de instalar bancos de condensadores en barras de MT de las subestaciones AT/MT, sin embargo del análisis de las pérdidas técnicas, las menores están en AT, luego en MT y las más altas pérdidas en BT, por eso estos bancos de condensadores instalados en barras de MT solo bajan las pérdidas técnicas de AT, las cuales son las menos significativas, siendo la reducción de las pérdidas muy pequeñas, del orden de 0.1 a 0.3 % lo que resulta poco significativo.

3 g RESUMEN: Teóricamente lo óptimo es instalar la compensación junto a la carga, y de eso trata el presente estudio, de implementar condensadores en las cajas de los medidores o tableros de distribución de los clientes residenciales de BT estos condensadores estarían conectados en todo momento si se instala en los medidores, por lo tanto, el cálculo del valor óptimo de la unidad del condensador es muy importante porque si el condensador es más grande que el óptimo, las pérdidas aumentarían.

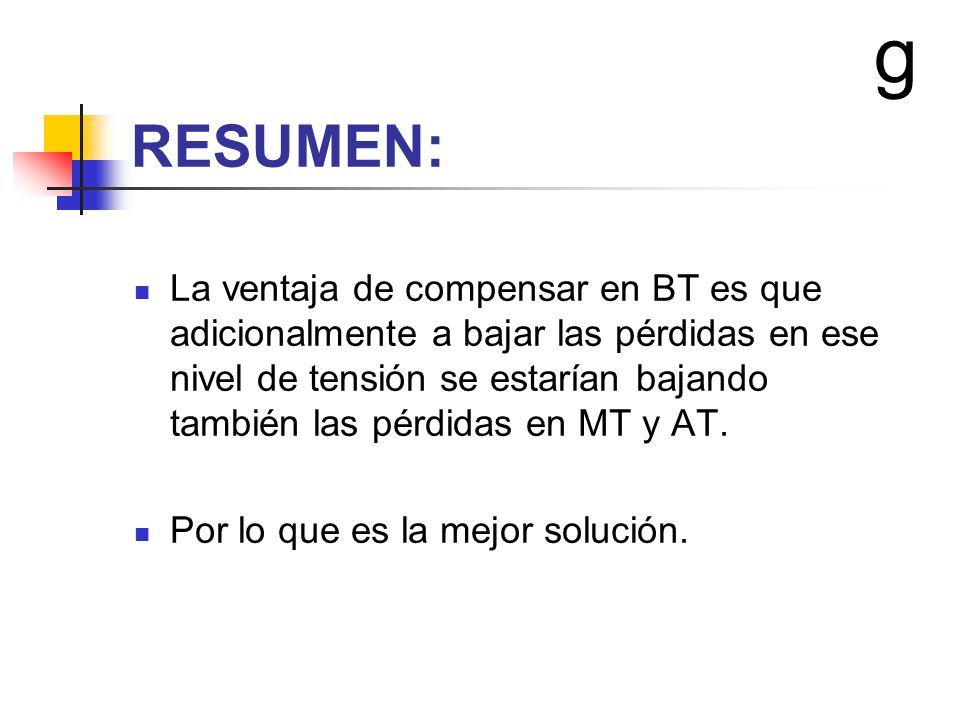

4 g RESUMEN: La ventaja de compensar en BT es que adicionalmente a bajar las pérdidas en ese nivel de tensión se estarían bajando también las pérdidas en MT y AT. Por lo que es la mejor solución.

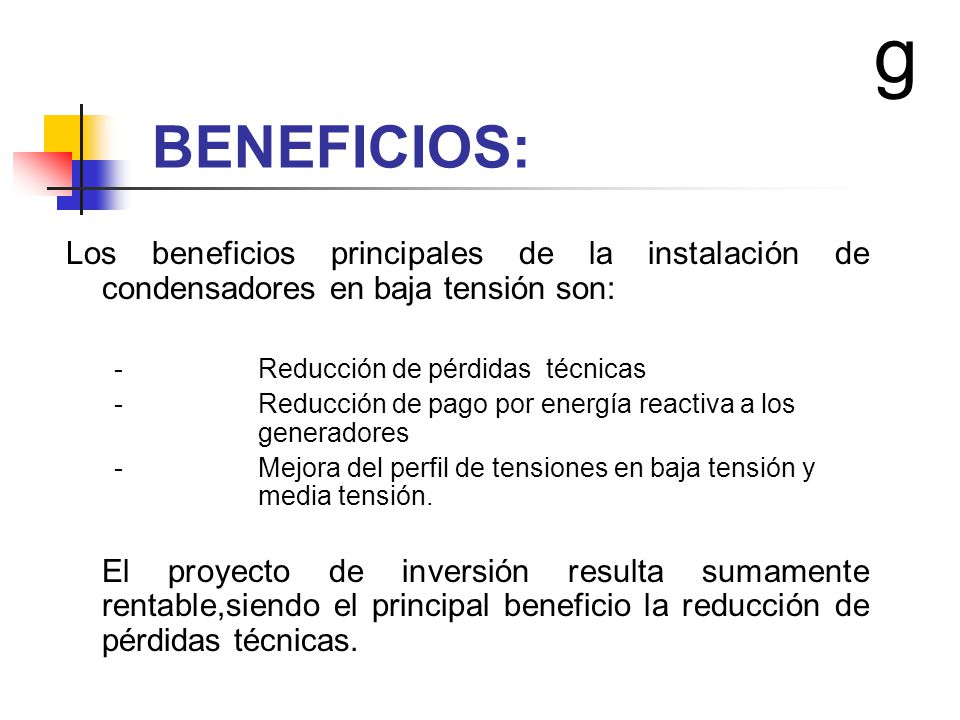

5 g BENEFICIOS: Los beneficios principales de la instalación de condensadores en baja tensión son: -       Reducción de pérdidas técnicas -       Reducción de pago por energía reactiva a los generadores -   Mejora del perfil de tensiones en baja tensión y media tensión.  El proyecto de inversión resulta sumamente rentable,siendo el principal beneficio la reducción de pérdidas técnicas.

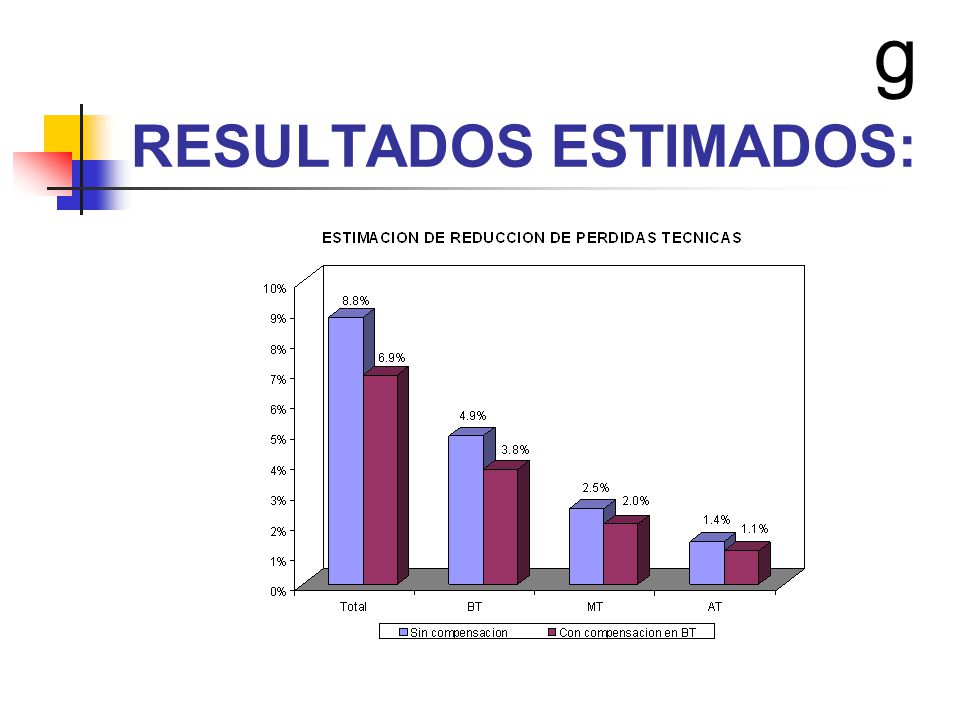

6 RESULTADOS ESTIMADOS:
g RESULTADOS ESTIMADOS:

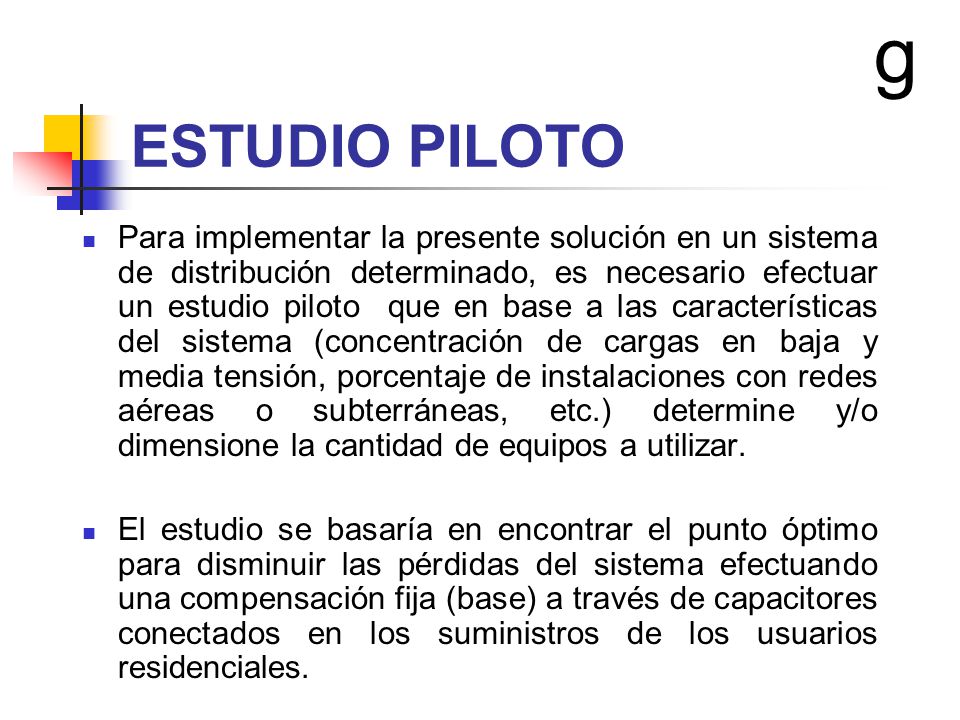

7 g ESTUDIO PILOTO Para implementar la presente solución en un sistema de distribución determinado, es necesario efectuar un estudio piloto que en base a las características del sistema (concentración de cargas en baja y media tensión, porcentaje de instalaciones con redes aéreas o subterráneas, etc.) determine y/o dimensione la cantidad de equipos a utilizar. El estudio se basaría en encontrar el punto óptimo para disminuir las pérdidas del sistema efectuando una compensación fija (base) a través de capacitores conectados en los suministros de los usuarios residenciales.

8 g ESTUDIO PILOTO Como parte del estudio se instalarían aproximadamente 5,000 unidades para efectuar la simulación, demostrar y cuantificar la rentabilidad del proyecto de inversión.

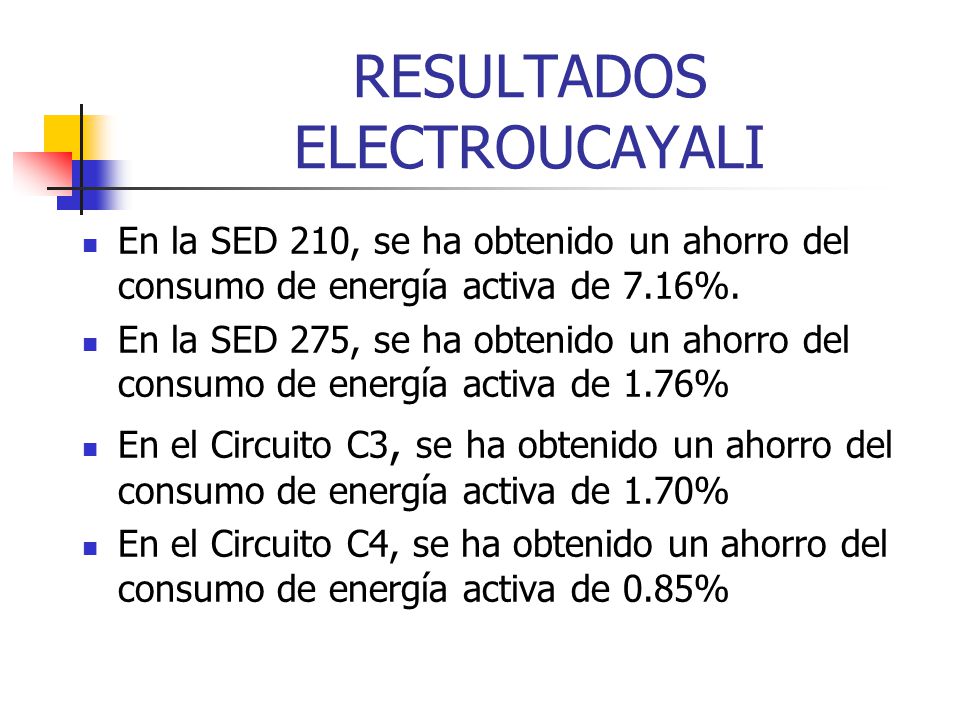

9 RESULTADOS ELECTROUCAYALI
En la SED 210, se ha obtenido un ahorro del consumo de energía activa de 7.16%. En la SED 275, se ha obtenido un ahorro del consumo de energía activa de 1.76% En el Circuito C3, se ha obtenido un ahorro del consumo de energía activa de 1.70% En el Circuito C4, se ha obtenido un ahorro del consumo de energía activa de 0.85%

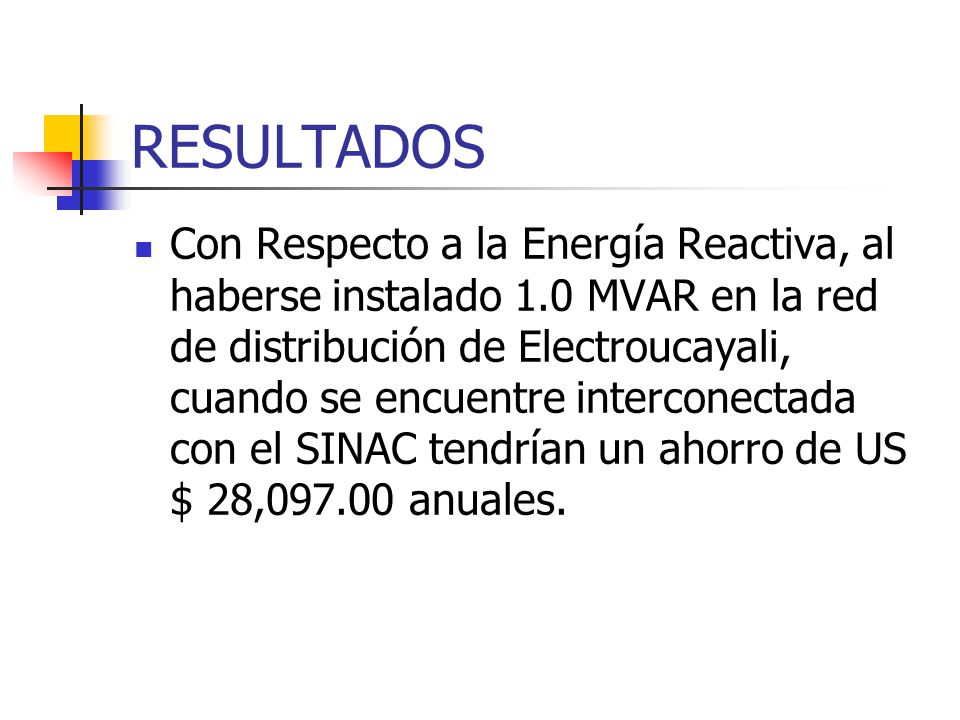

10 RESULTADOS Con Respecto a la Energía Reactiva, al haberse instalado 1.0 MVAR en la red de distribución de Electroucayali, cuando se encuentre interconectada con el SINAC tendrían un ahorro de US $ 28, anuales.

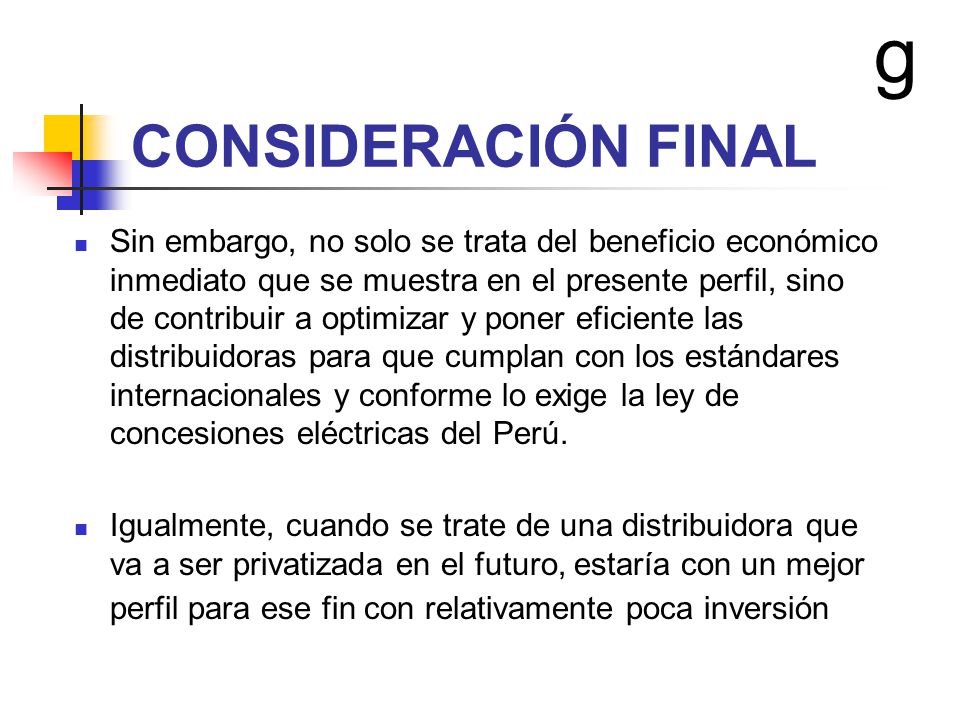

11 g CONSIDERACIÓN FINAL Sin embargo, no solo se trata del beneficio económico inmediato que se muestra en el presente perfil, sino de contribuir a optimizar y poner eficiente las distribuidoras para que cumplan con los estándares internacionales y conforme lo exige la ley de concesiones eléctricas del Perú. Igualmente, cuando se trate de una distribuidora que va a ser privatizada en el futuro, estaría con un mejor perfil para ese fin con relativamente poca inversión
