DOMÓTICA.

Presentación del tema: "DOMÓTICA."— Transcripción de la presentación:

1 DOMÓTICA

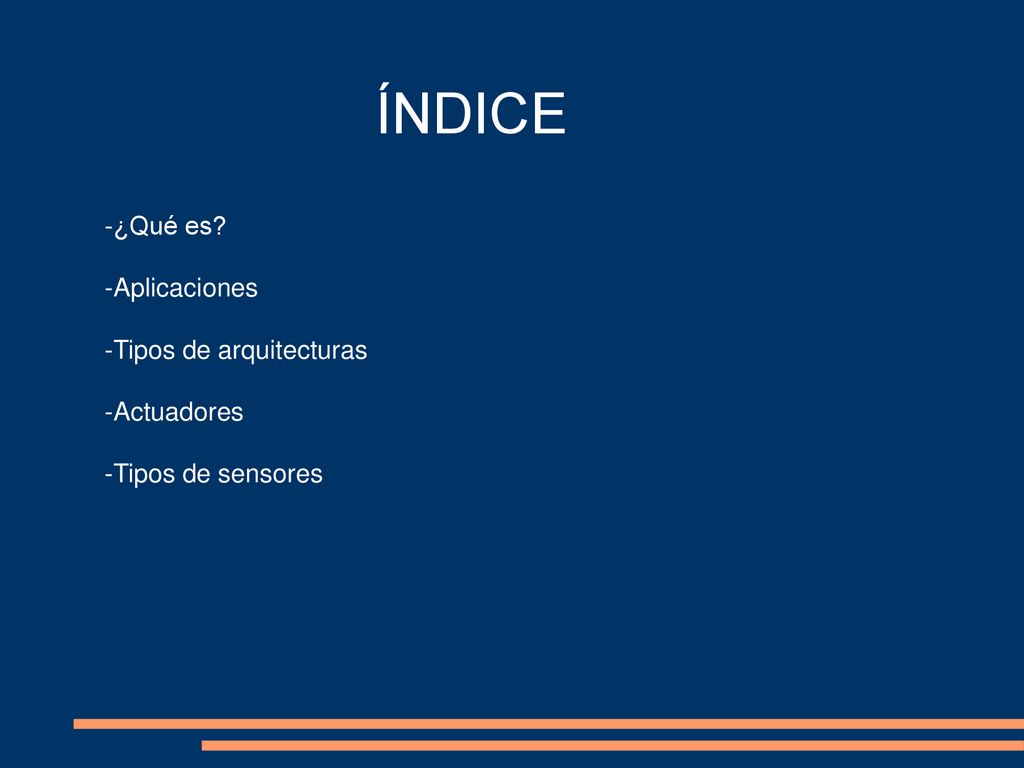

2 ÍNDICE -¿Qué es? -Aplicaciones -Tipos de arquitecturas -Actuadores
-Tipos de sensores

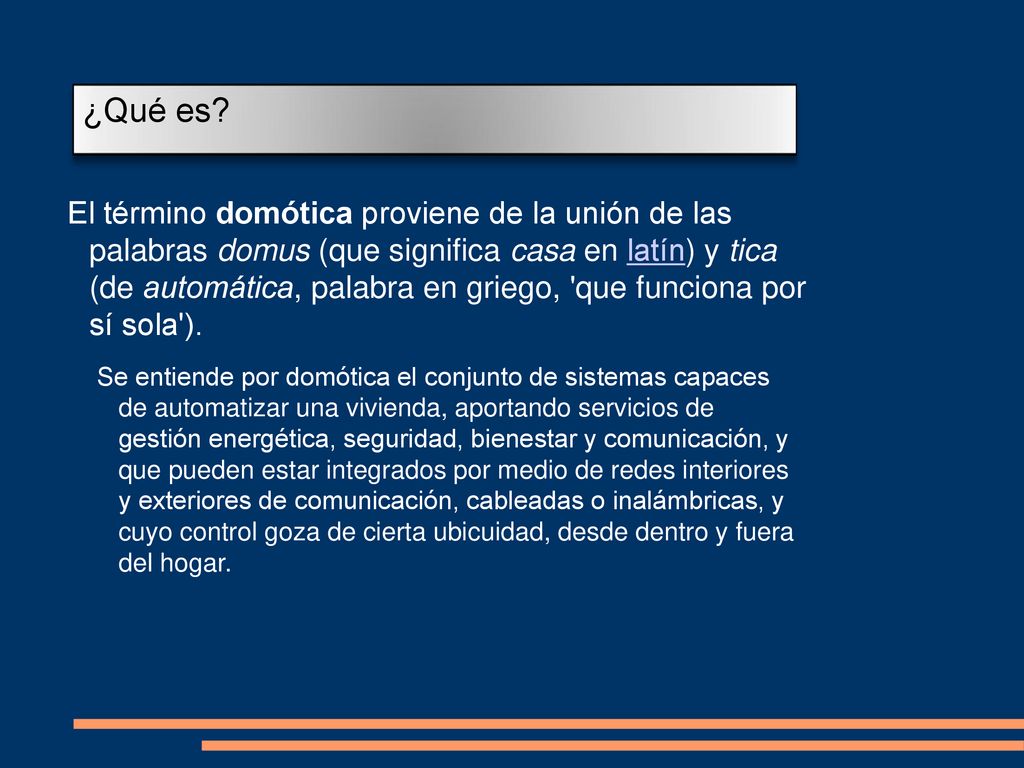

3 ¿Qué es? El término domótica proviene de la unión de las palabras domus (que significa casa en latín) y tica (de automática, palabra en griego, 'que funciona por sí sola'). Se entiende por domótica el conjunto de sistemas capaces de automatizar una vivienda, aportando servicios de gestión energética, seguridad, bienestar y comunicación, y que pueden estar integrados por medio de redes interiores y exteriores de comunicación, cableadas o inalámbricas, y cuyo control goza de cierta ubicuidad, desde dentro y fuera del hogar.

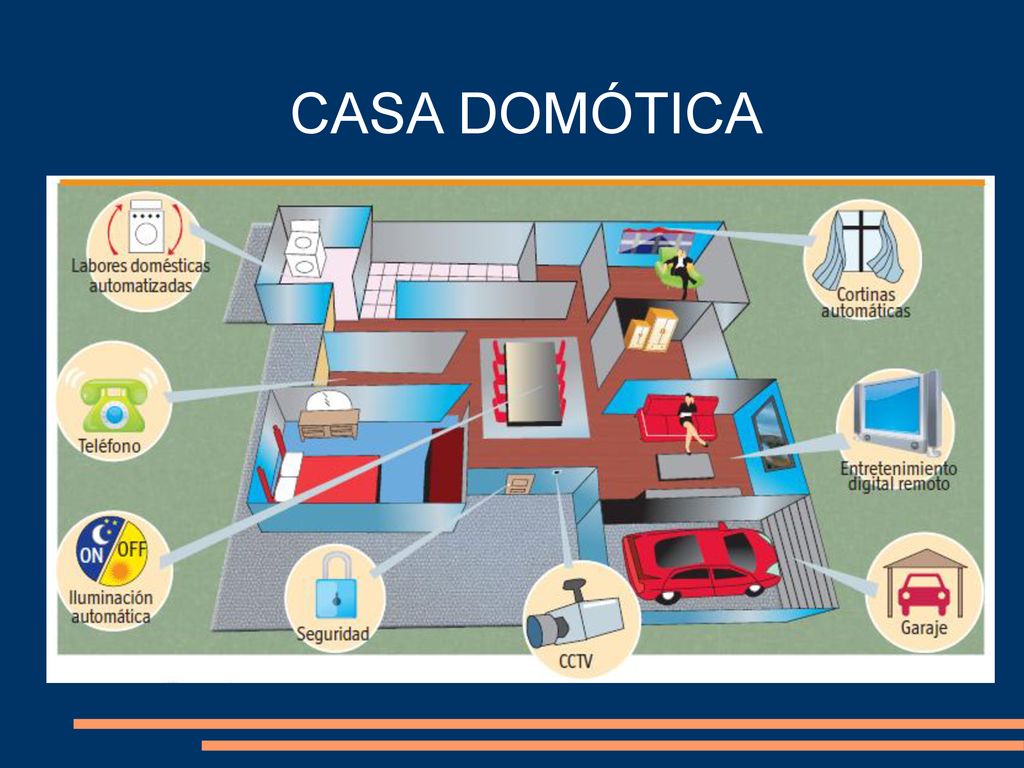

4 CASA DOMÓTICA

5 Aplicaciones -Seguridad -Confort -Ahorro energético -Comunicaciones

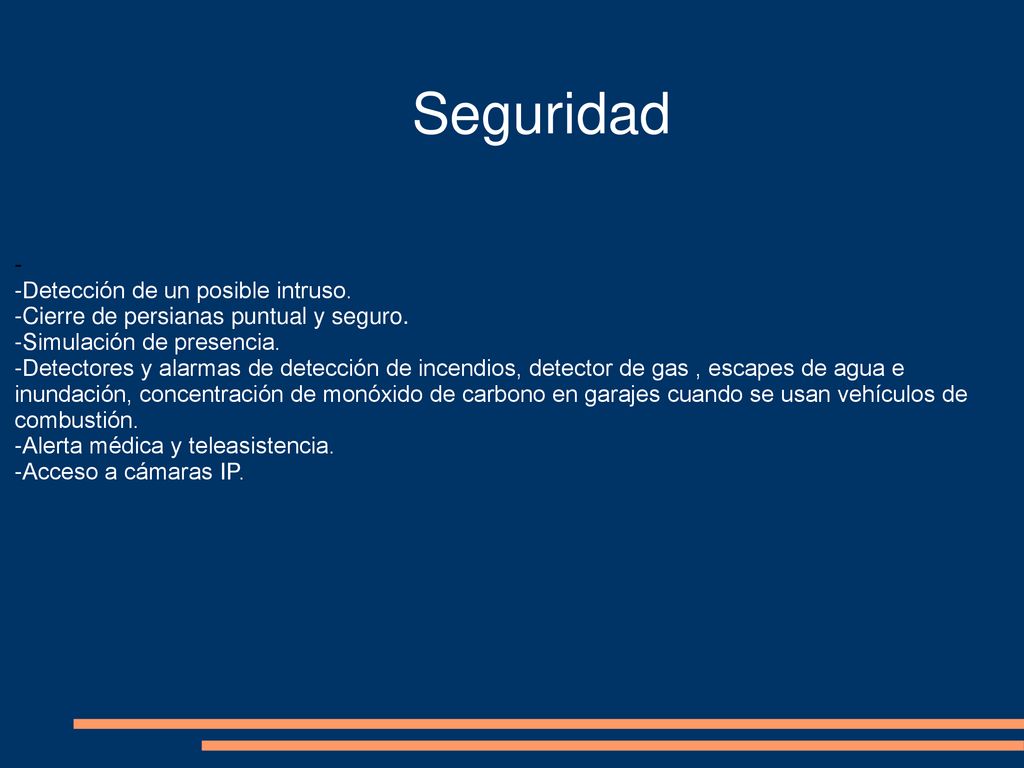

6 Seguridad - -Detección de un posible intruso.
-Cierre de persianas puntual y seguro. -Simulación de presencia. -Detectores y alarmas de detección de incendios, detector de gas , escapes de agua e inundación, concentración de monóxido de carbono en garajes cuando se usan vehículos de combustión. -Alerta médica y teleasistencia. -Acceso a cámaras IP.

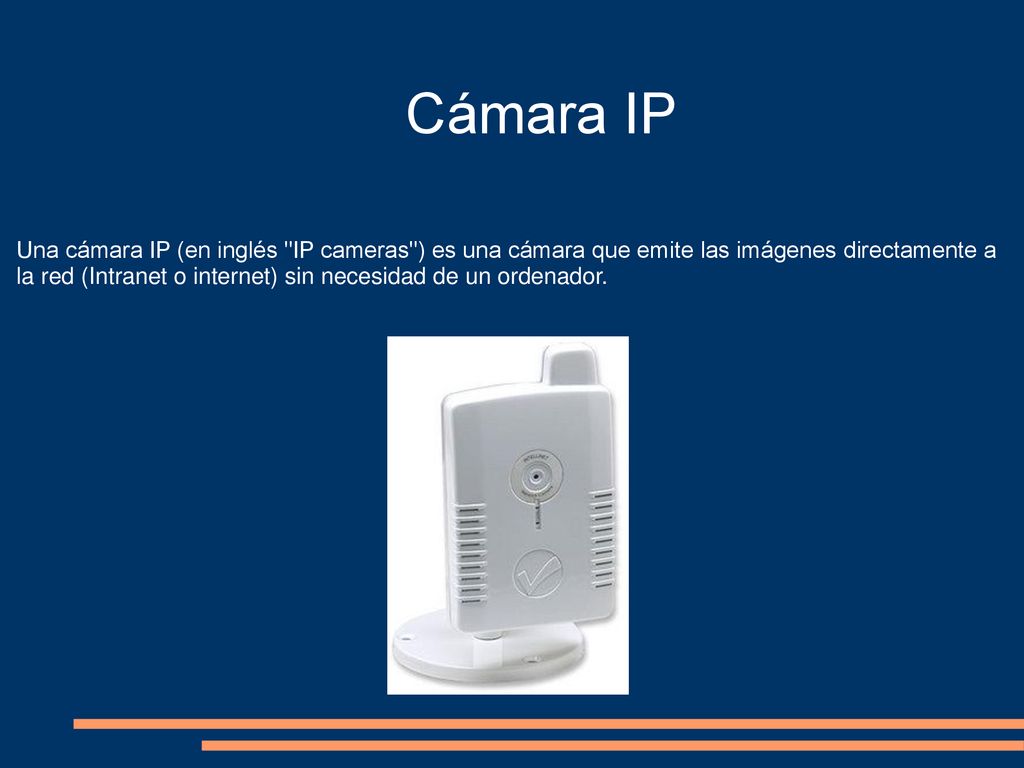

7 Cámara IP Una cámara IP (en inglés "IP cameras") es una cámara que emite las imágenes directamente a la red (Intranet o internet) sin necesidad de un ordenador.

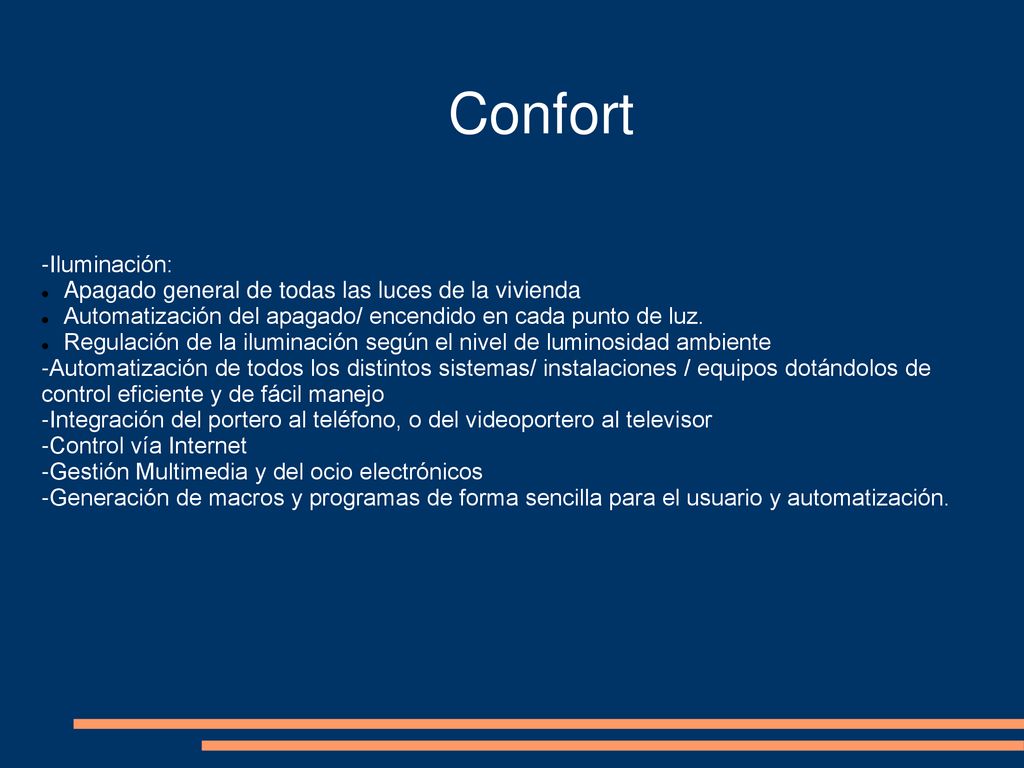

8 Confort -Iluminación:
Apagado general de todas las luces de la vivienda Automatización del apagado/ encendido en cada punto de luz. Regulación de la iluminación según el nivel de luminosidad ambiente -Automatización de todos los distintos sistemas/ instalaciones / equipos dotándolos de control eficiente y de fácil manejo -Integración del portero al teléfono, o del videoportero al televisor -Control vía Internet -Gestión Multimedia y del ocio electrónicos -Generación de macros y programas de forma sencilla para el usuario y automatización.

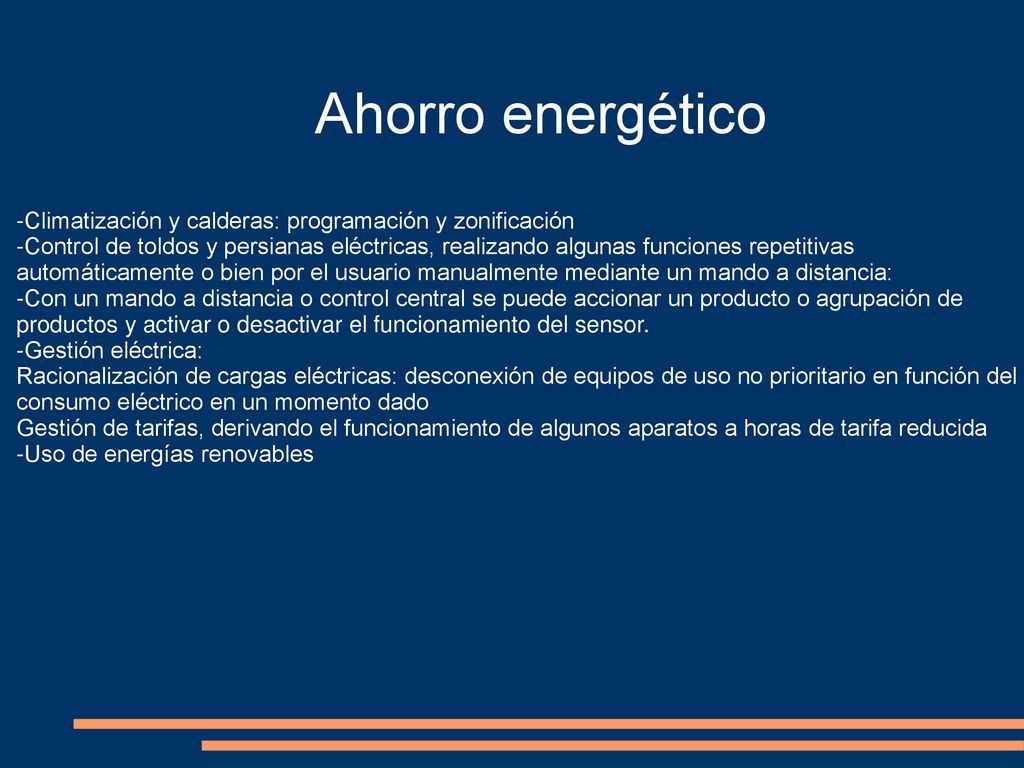

9 Ahorro energético -Climatización y calderas: programación y zonificación -Control de toldos y persianas eléctricas, realizando algunas funciones repetitivas automáticamente o bien por el usuario manualmente mediante un mando a distancia: -Con un mando a distancia o control central se puede accionar un producto o agrupación de productos y activar o desactivar el funcionamiento del sensor. -Gestión eléctrica: Racionalización de cargas eléctricas: desconexión de equipos de uso no prioritario en función del consumo eléctrico en un momento dado Gestión de tarifas, derivando el funcionamiento de algunos aparatos a horas de tarifa reducida -Uso de energías renovables

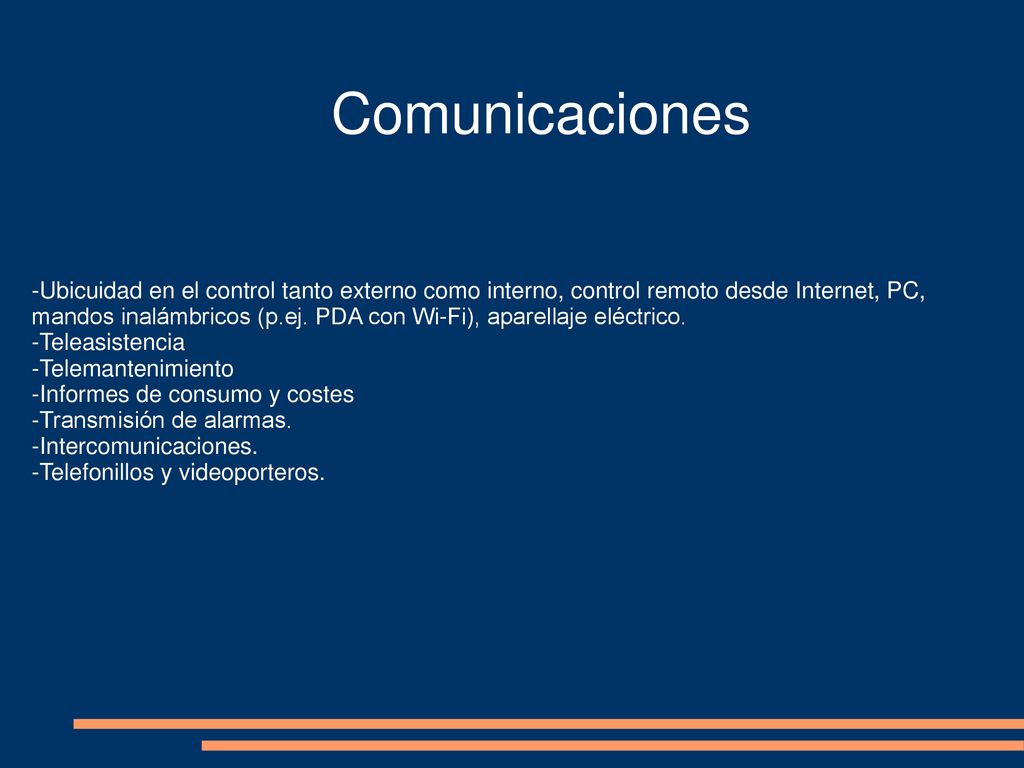

10 Comunicaciones -Ubicuidad en el control tanto externo como interno, control remoto desde Internet, PC, mandos inalámbricos (p.ej. PDA con Wi-Fi), aparellaje eléctrico. -Teleasistencia -Telemantenimiento -Informes de consumo y costes -Transmisión de alarmas. -Intercomunicaciones. -Telefonillos y videoporteros.

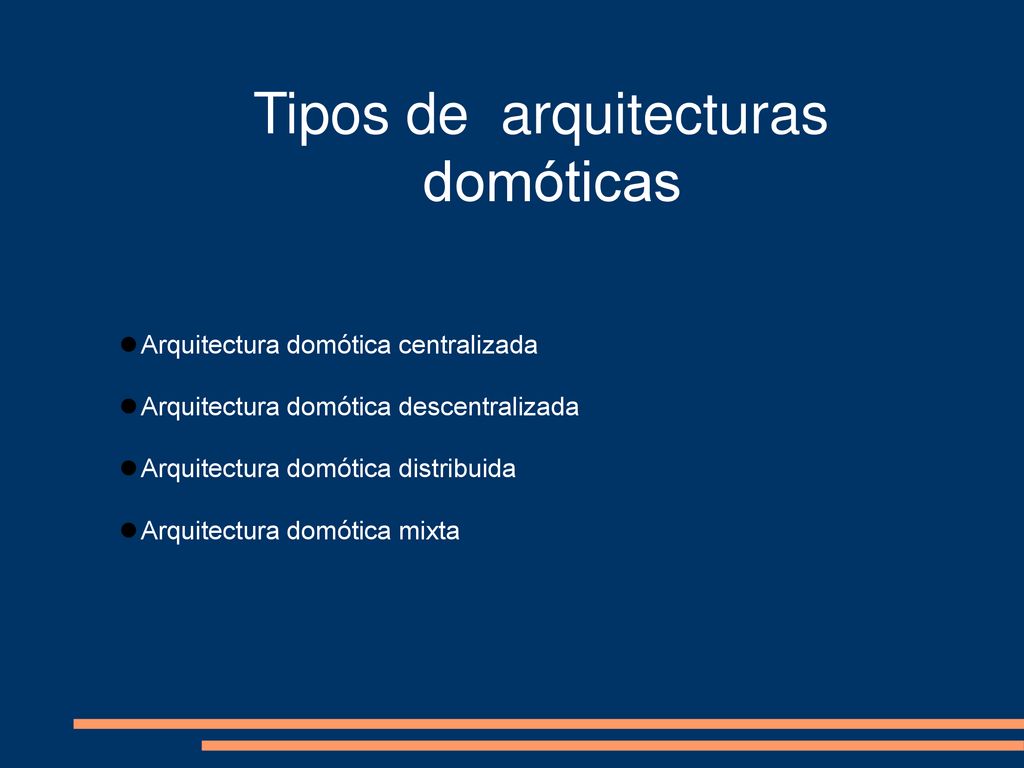

11 Tipos de arquitecturas domóticas
Arquitectura domótica centralizada Arquitectura domótica descentralizada Arquitectura domótica distribuida Arquitectura domótica mixta

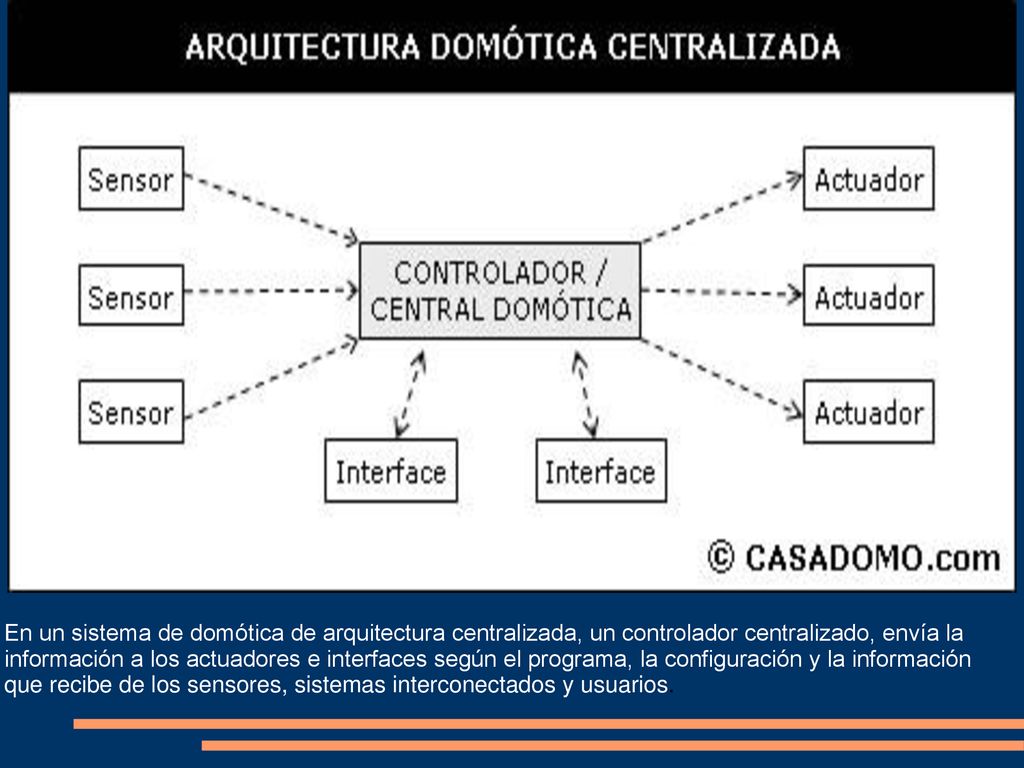

12 En un sistema de domótica de arquitectura centralizada, un controlador centralizado, envía la información a los actuadores e interfaces según el programa, la configuración y la información que recibe de los sensores, sistemas interconectados y usuarios.

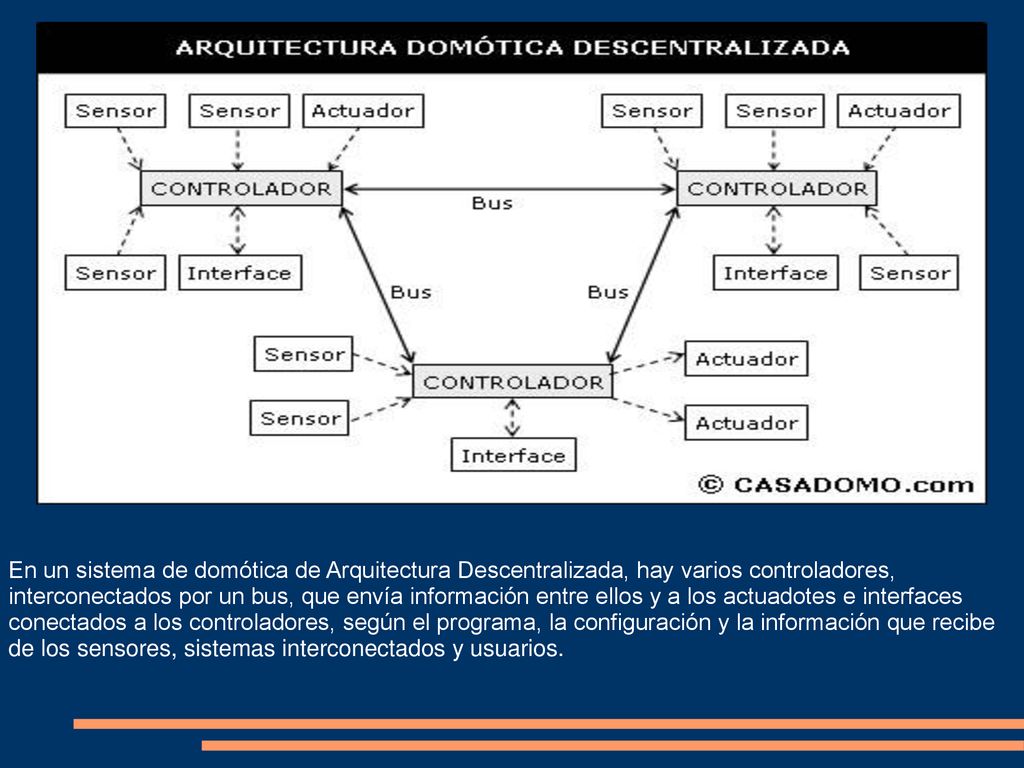

13 En un sistema de domótica de Arquitectura Descentralizada, hay varios controladores, interconectados por un bus, que envía información entre ellos y a los actuadotes e interfaces conectados a los controladores, según el programa, la configuración y la información que recibe de los sensores, sistemas interconectados y usuarios.

14 En un sistema de domótica de arquitectura distribuida, cada sensor y actuador es también un controlador capaz de actuar y enviar información al sistema según el programa, la configuración, la información que capta por si mismo y la que recibe de los otros dispositivos del sistema.

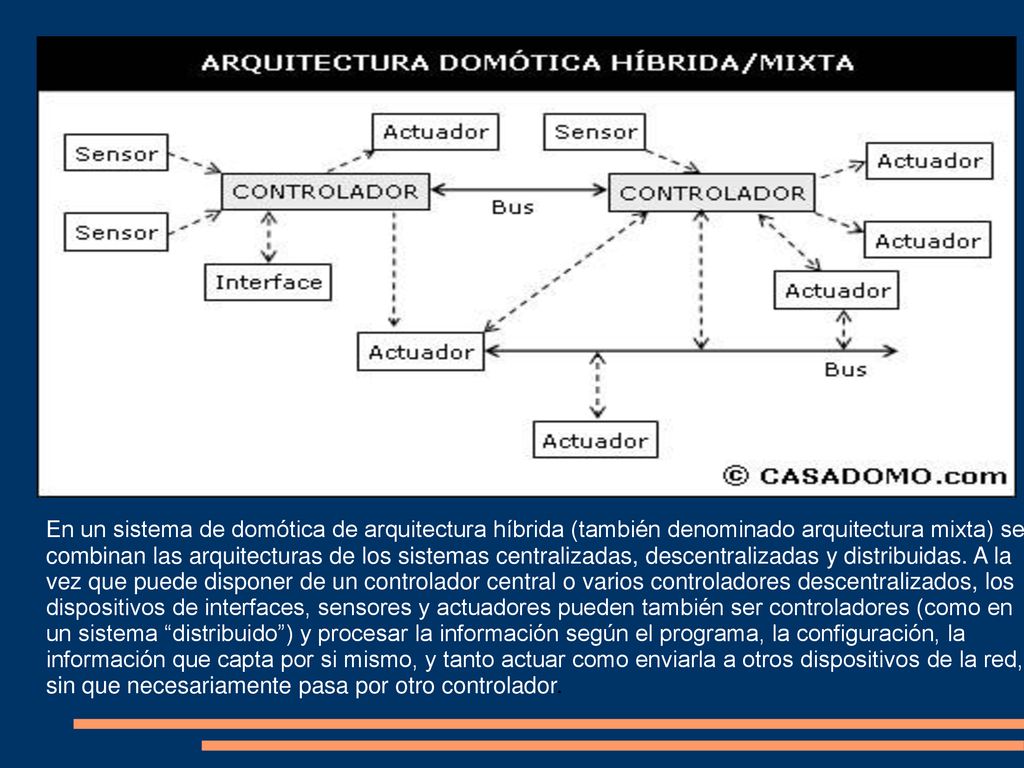

15 En un sistema de domótica de arquitectura híbrida (también denominado arquitectura mixta) se combinan las arquitecturas de los sistemas centralizadas, descentralizadas y distribuidas. A la vez que puede disponer de un controlador central o varios controladores descentralizados, los dispositivos de interfaces, sensores y actuadores pueden también ser controladores (como en un sistema “distribuido”) y procesar la información según el programa, la configuración, la información que capta por si mismo, y tanto actuar como enviarla a otros dispositivos de la red, sin que necesariamente pasa por otro controlador.

16 Actuadores Los actuadores son los dispositivos utilizados por el sistema de control centralizado, para modificar el estado de ciertos equipos o instalaciones. Estos dispositivos suelen estar distribuidos por toda la vivienda y, según el modelo, pueden admitir baterías. En algunos casos, el sensor y el actuador son integrados en el mismo dispositivo. Entre los más comúnmente utilizados están: los contactores (o relés de actuación) de carril DIN, los contactores para base de enchufe, las electroválvulas de corte de suministro (gas y agua), las válvulas para la zonificación de la calefacción por agua caliente, y sirenas o elementos zumbadores para el aviso de alarmas en curso.

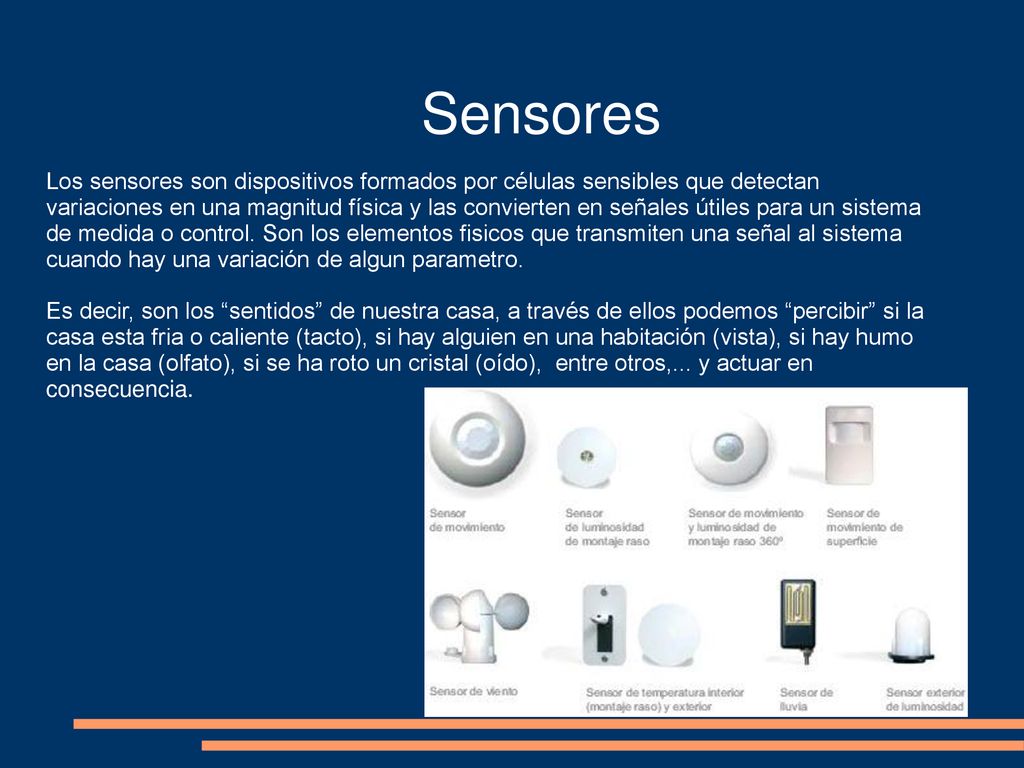

17 Sensores Los sensores son dispositivos formados por células sensibles que detectan variaciones en una magnitud física y las convierten en señales útiles para un sistema de medida o control. Son los elementos fisicos que transmiten una señal al sistema cuando hay una variación de algun parametro. Es decir, son los “sentidos” de nuestra casa, a través de ellos podemos “percibir” si la casa esta fria o caliente (tacto), si hay alguien en una habitación (vista), si hay humo en la casa (olfato), si se ha roto un cristal (oído), entre otros,... y actuar en consecuencia.

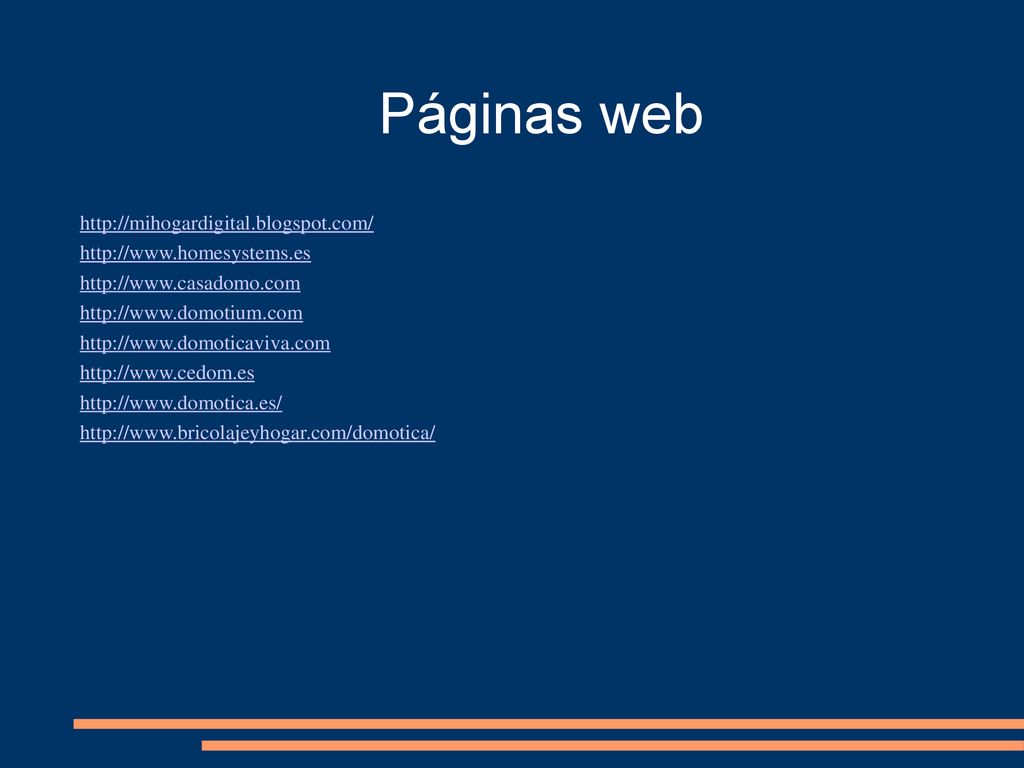

18 Páginas web http://mihogardigital.blogspot.com/
