TEMPORIZADOR DIGITAL PIC 16F84 Alberto Simón González
Rafael Simón González D.P.E. 2
2
PIC Características: Alimentación de 2V a 6V 13 pines de E/S
Temporizador PIC Características: Alimentación de 2V a 6V 13 pines de E/S Pila con 8 niveles de profundidad 4 fuentes de interrupción 15 registros de funciones especiales Protección de código Contador-temporizador Power-on reset Watchdog timer Modo de bajo consumo Puerto A: patillas RA0-RA4 Puerto B: Patillas RB0-RB7 RB0: entrada de interrupciones 2 pines para el oscilador R-C: R=100K, C=20p => 250KHz MCLR (master clear) para el reset División del TMR0 1/256 realiza un ciclo a cada 4 del reloj Bucle: F4 (Hexadecimal) = 244 28-ago-19
3
OBJETO Control de un temporizador para su instalación en un
laboratorio fotográfico 28-ago-19
4

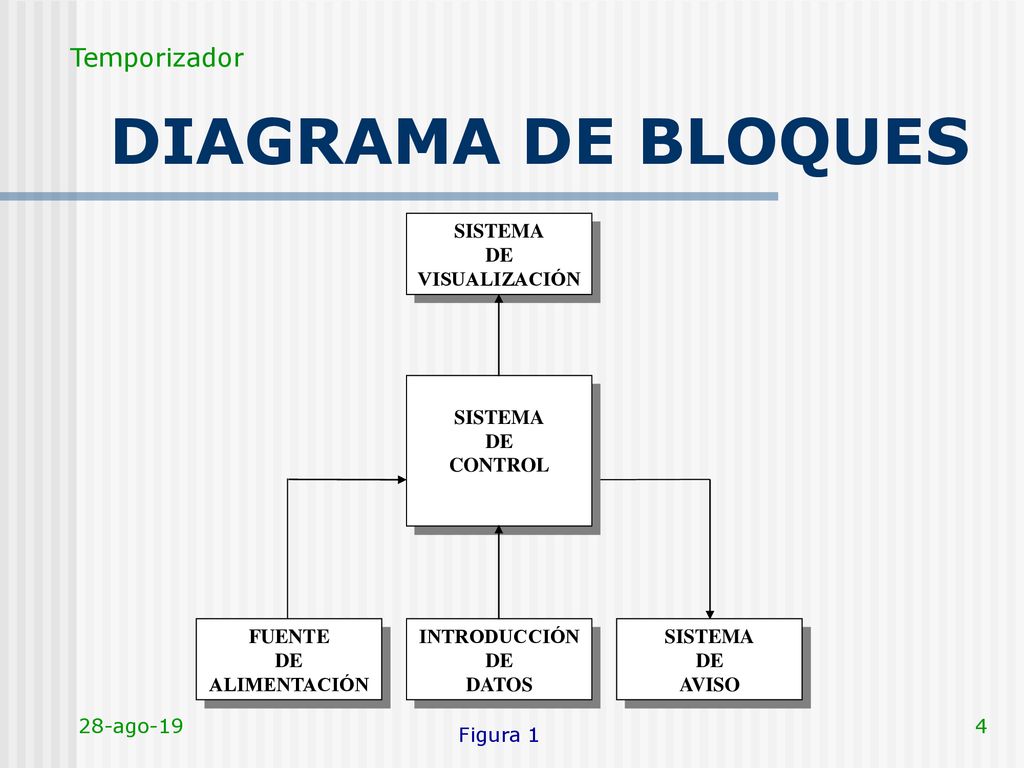

DIAGRAMA DE BLOQUES Temporizador SISTEMA DE CONTROL VISUALIZACIÓN
INTRODUCCIÓN DATOS AVISO FUENTE ALIMENTACIÓN 28-ago-19 Figura 1
5

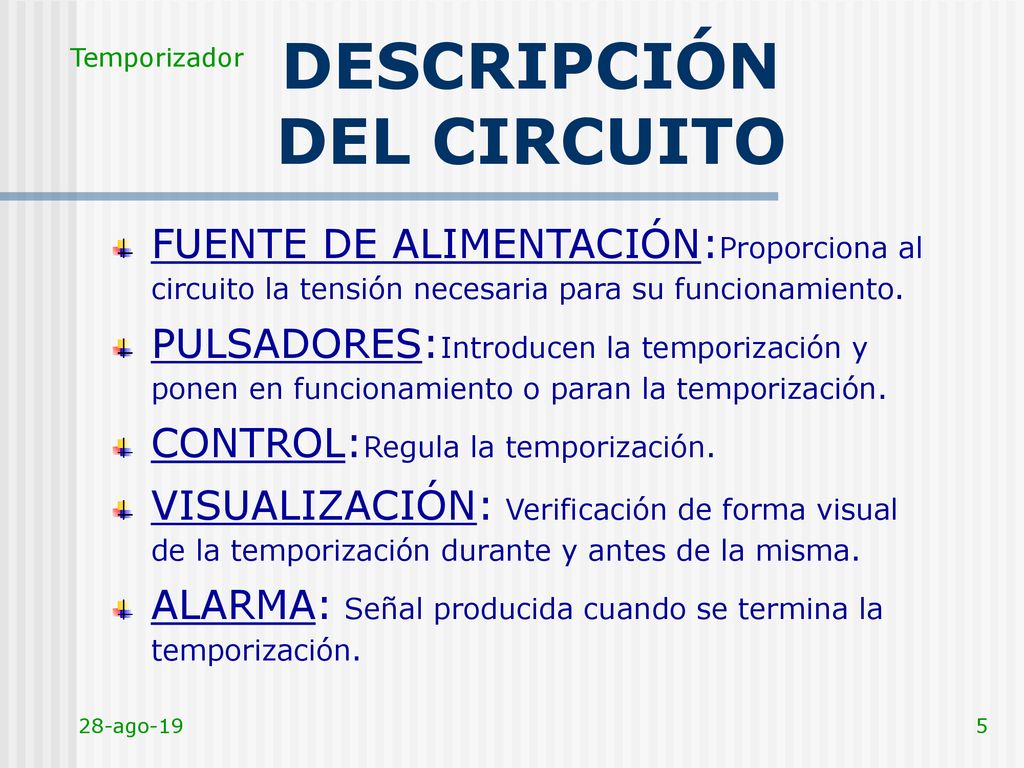

DESCRIPCIÓN DEL CIRCUITO
Temporizador DESCRIPCIÓN DEL CIRCUITO FUENTE DE ALIMENTACIÓN:Proporciona al circuito la tensión necesaria para su funcionamiento. PULSADORES:Introducen la temporización y ponen en funcionamiento o paran la temporización. CONTROL:Regula la temporización. VISUALIZACIÓN: Verificación de forma visual de la temporización durante y antes de la misma. ALARMA: Señal producida cuando se termina la temporización. 28-ago-19
6
DIAGRAMA DE FLUJO Temporizador 28-ago-19 Figura 2 INICIO
SÍ NO MARCHA INTRODUCIR TIEMPO TIEMPO 0 DECREMENTAR UNIDADES UNIDAD = 0 DECREMENTAR DECENAS DECENA = 0 SEÑAL DE AVISO FIN INICIO 28-ago-19 Figura 2
7
Temporizador ESQUEMA ELÉCTRICO 28-ago-19 Figura 3
8

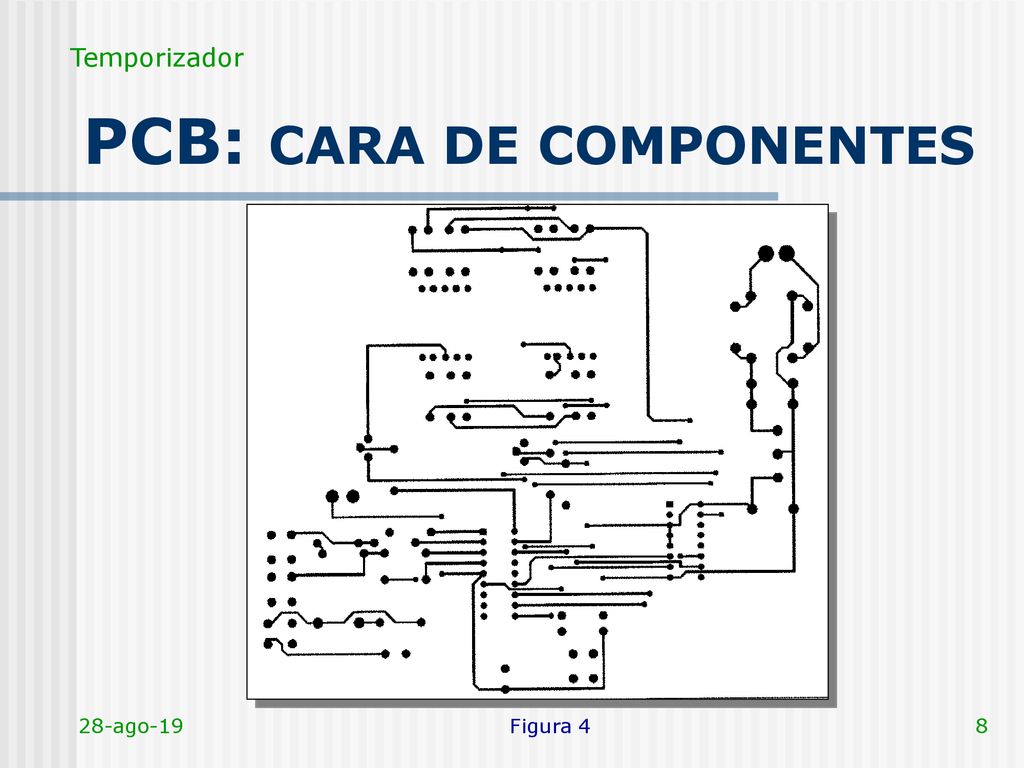

PCB: CARA DE COMPONENTES
Temporizador PCB: CARA DE COMPONENTES 28-ago-19 Figura 4
9

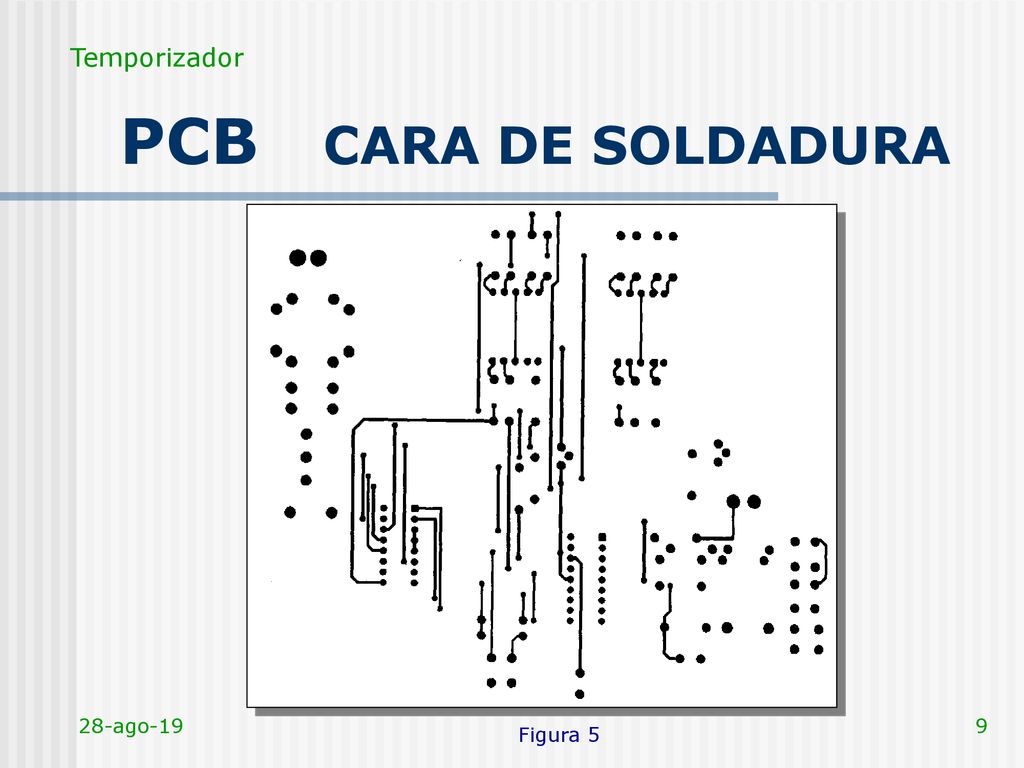

Temporizador PCB CARA DE SOLDADURA 28-ago-19 Figura 5
10
Temporizador COMPONENTES 28-ago-19 Figura 6
11
MANUAL DE USUARIO Temporizador 28-ago-19 Figura 7 DECREMENTO
INCREMENTO DISPLAY DECENAS UNIDADES CONTROL PULSADOR MARCHA PUESTA A CERO VISUALIZACIÓN DE LA ALARMA 28-ago-19 Figura 7
