1 BASES DE DATOS NORMALIZACION

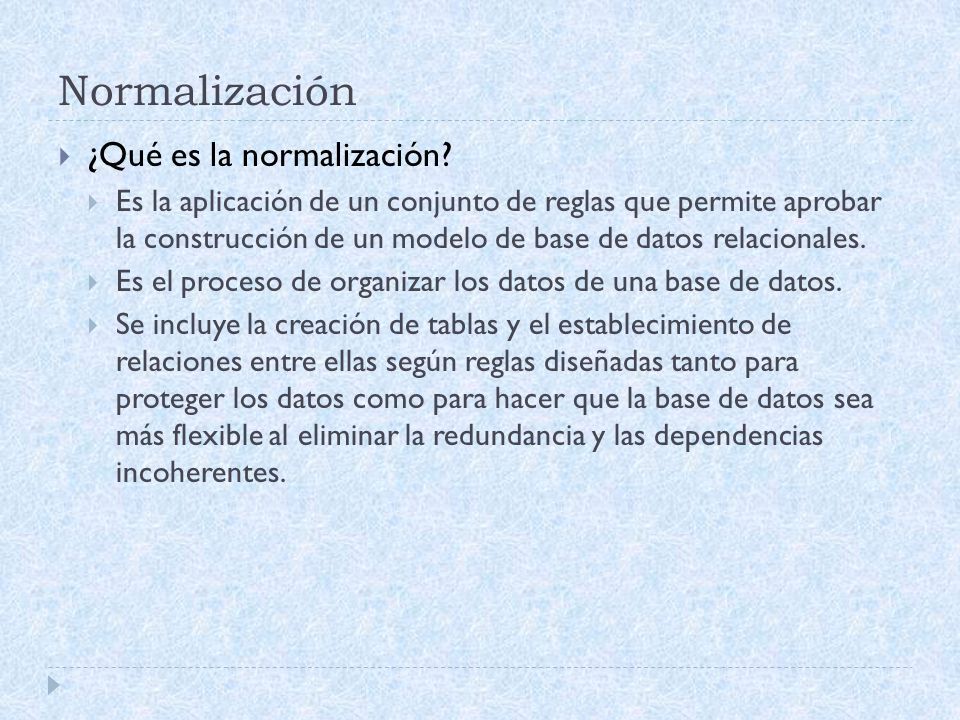

2 Normalización  ¿Qué es la normalización?  Es la aplicación de un conjunto de reglas que permite aprobar la construcción de un modelo de base de datos relacionales.  Es el proceso de organizar los datos de una base de datos.  Se incluye la creación de tablas y el establecimiento de relaciones entre ellas según reglas diseñadas tanto para proteger los datos como para hacer que la base de datos sea más flexible al eliminar la redundancia y las dependencias incoherentes.

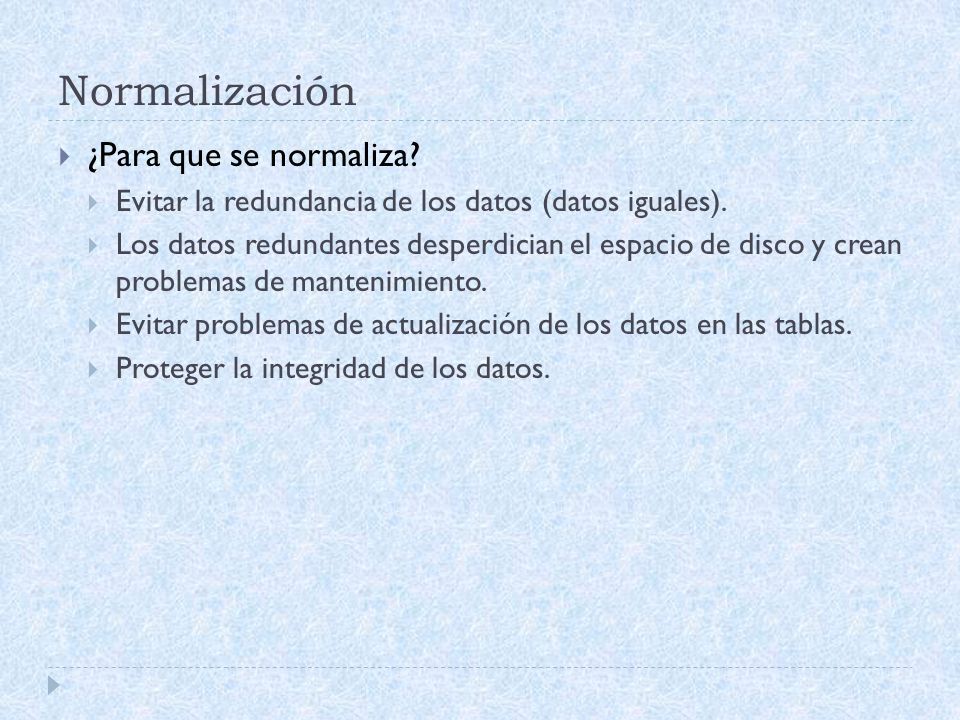

3 Normalización  ¿Para que se normaliza?  Evitar la redundancia de los datos (datos iguales).  Los datos redundantes desperdician el espacio de disco y crean problemas de mantenimiento.  Evitar problemas de actualización de los datos en las tablas.  Proteger la integridad de los datos.

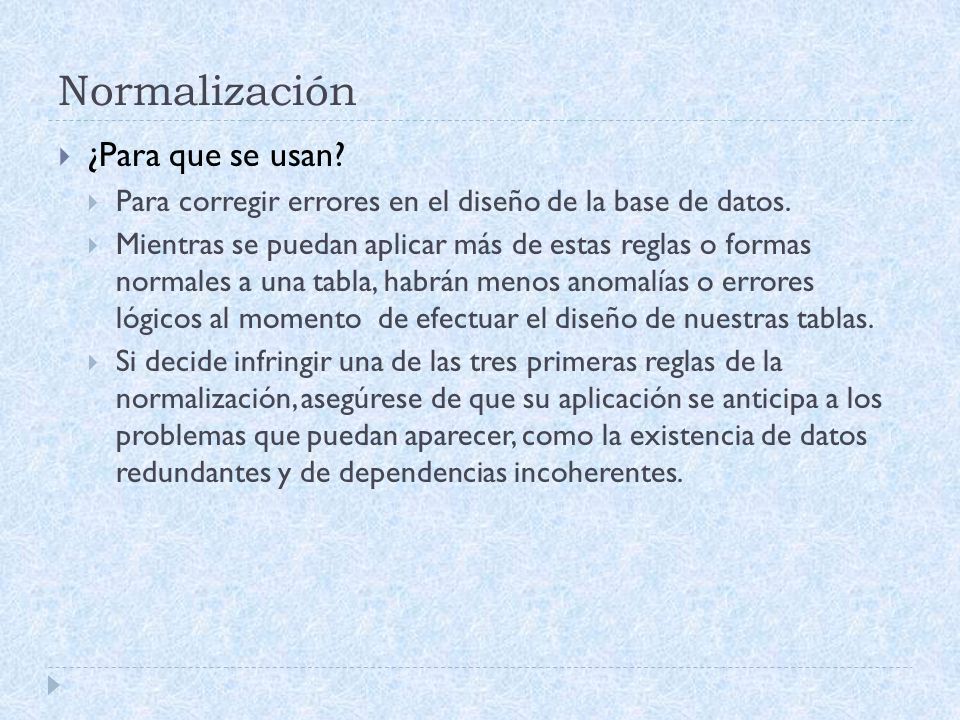

4 Normalización  ¿Para que se usan?  Para corregir errores en el diseño de la base de datos.  Mientras se puedan aplicar más de estas reglas o formas normales a una tabla, habrán menos anomalías o errores lógicos al momento de efectuar el diseño de nuestras tablas.  Si decide infringir una de las tres primeras reglas de la normalización, asegúrese de que su aplicación se anticipa a los problemas que puedan aparecer, como la existencia de datos redundantes y de dependencias incoherentes.

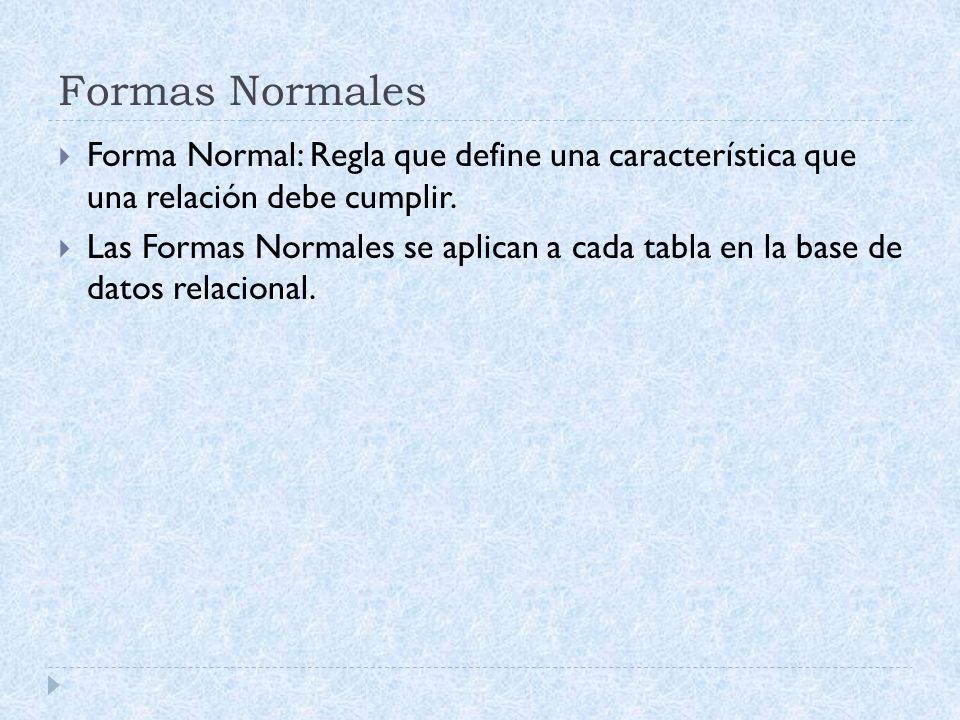

5 Formas Normales  Forma Normal: Regla que define una característica que una relación debe cumplir.  Las Formas Normales se aplican a cada tabla en la base de datos relacional.

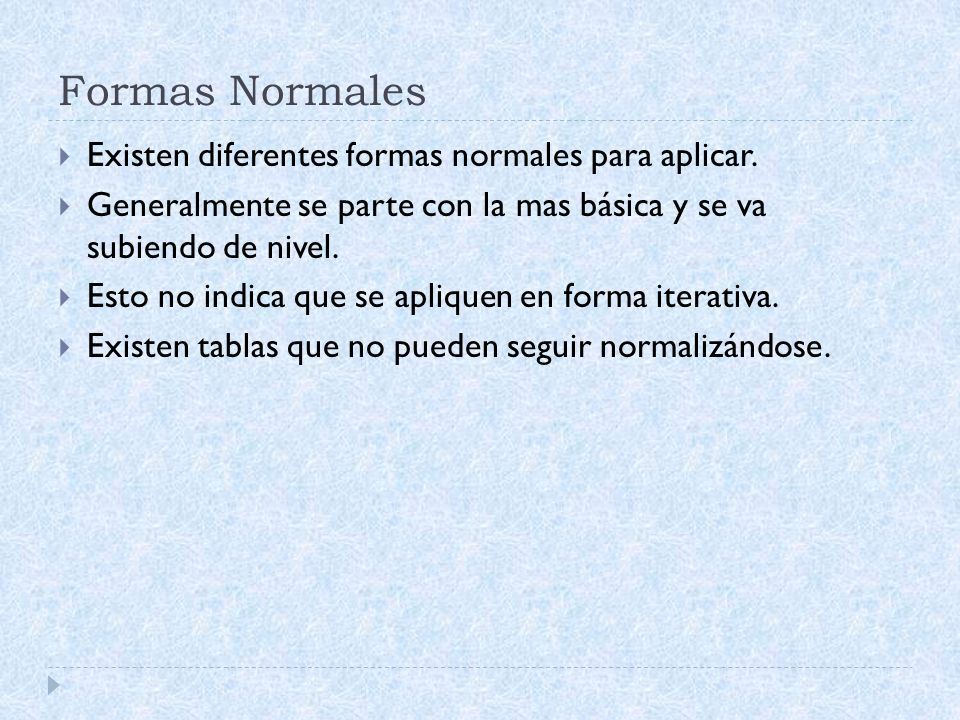

6 Formas Normales  Existen diferentes formas normales para aplicar.  Generalmente se parte con la mas básica y se va subiendo de nivel.  Esto no indica que se apliquen en forma iterativa.  Existen tablas que no pueden seguir normalizándose.

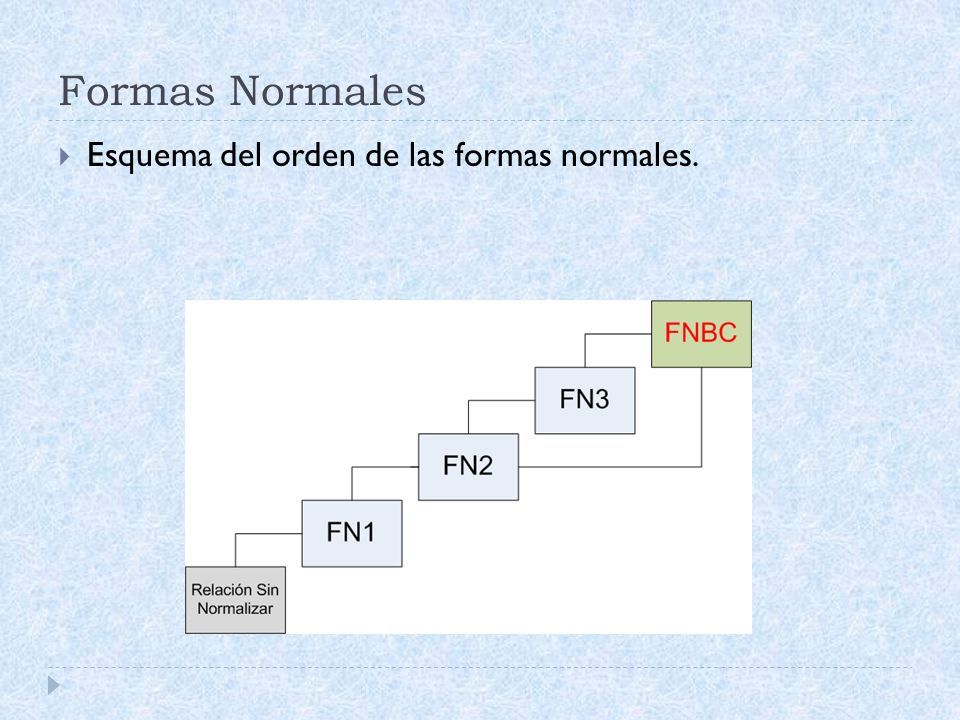

7 Formas Normales  Esquema del orden de las formas normales.

8 Forma Normal 1 (FN1)  Una relación esta en FN1 si y solo si todos los atributos son atómicos.  Además, debe haber solo una llave primaria.  Un atributo es atómico si representa solo un valor.  No deben existir mas valores en el campo de la tabla.  Si existen, se eliminan y se emplean en nuevas relaciones.

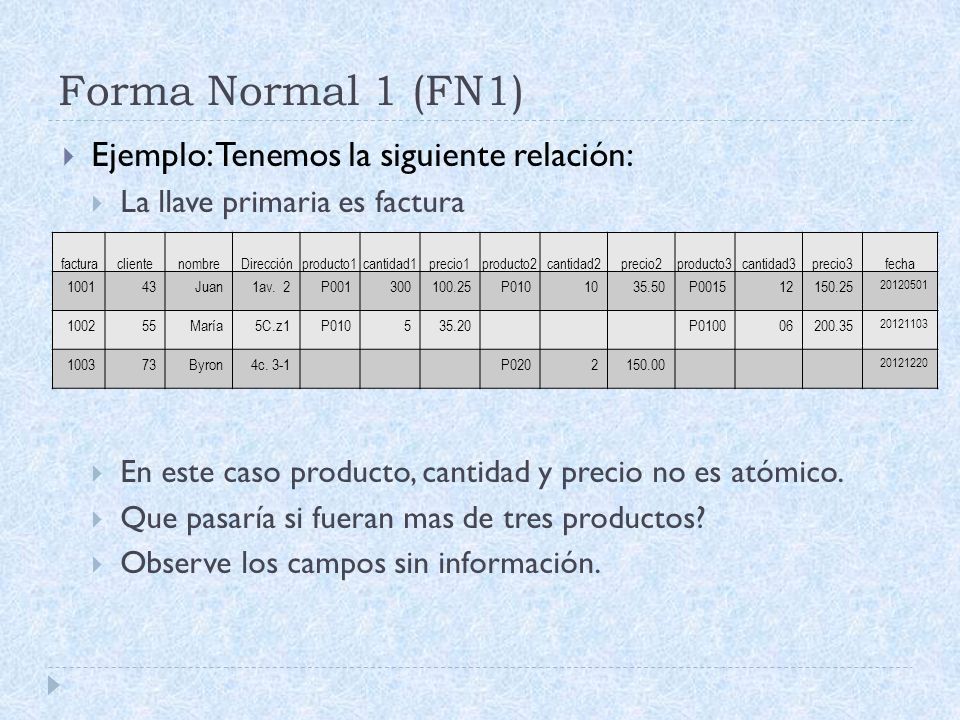

9 Forma Normal 1 (FN1)  Ejemplo: Tenemos la siguiente relación:  La llave primaria es factura  En este caso producto, cantidad y precio no es atómico.  Que pasaría si fueran mas de tres productos?  Observe los campos sin información. facturaclientenombreDirecciónproducto1cantidad1precio1producto2cantidad2precio2producto3cantidad3precio3fecha 100143Juan1av. 2P001300100.25P0101035.50P001512150.25 20120501 100255María5C.z1P010535.20P010006200.35 20121103 100373Byron4c. 3-1P0202150.00 20121220

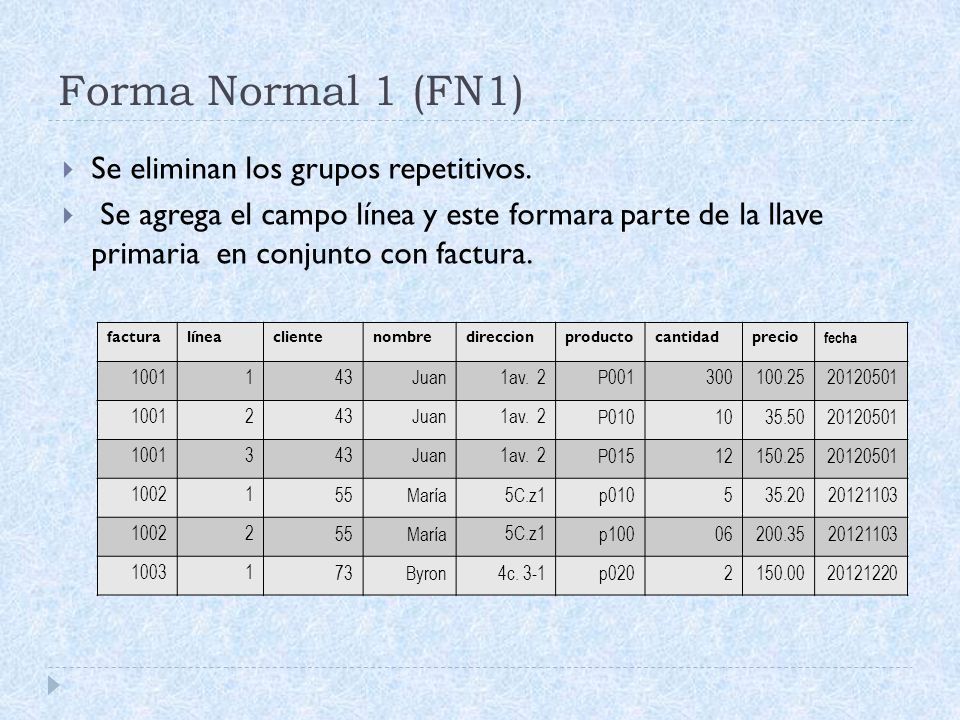

10 Forma Normal 1 (FN1)  Se eliminan los grupos repetitivos.  Se agrega el campo línea y este formara parte de la llave primaria en conjunto con factura. facturalíneaclientenombredireccionproductocantidadprecio fecha 1001143Juan1av. 2P001300100.2520120501 1001243Juan1av. 2 P0101035.5020120501 1001343Juan1av. 2 P01512150.2520120501 10021 55María5C.z1p010535.2020121103 10022 55María 5C.z1 p10006200.3520121103 10031 73Byron4c. 3-1p0202150.0020121220

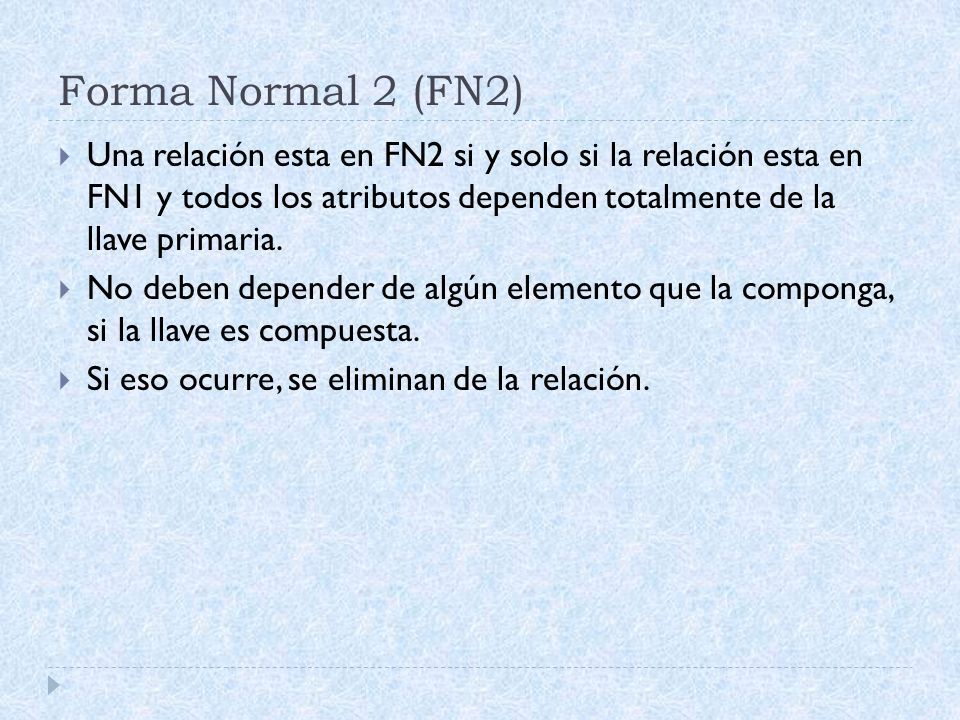

11 Forma Normal 2 (FN2)  Una relación esta en FN2 si y solo si la relación esta en FN1 y todos los atributos dependen totalmente de la llave primaria.  No deben depender de algún elemento que la componga, si la llave es compuesta.  Si eso ocurre, se eliminan de la relación.

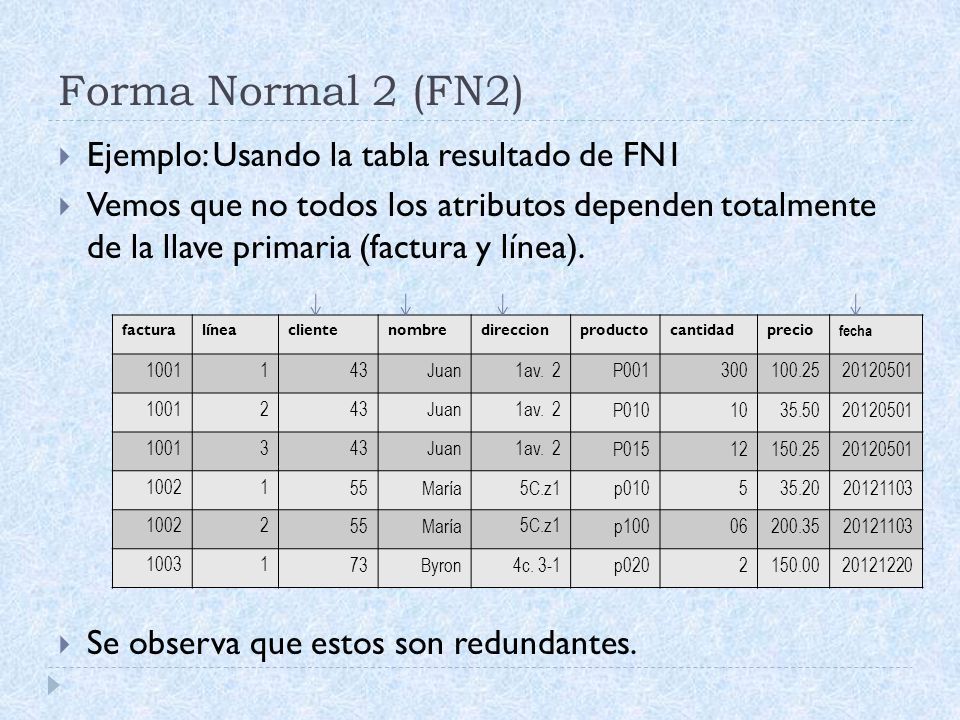

12 Forma Normal 2 (FN2)  Ejemplo: Usando la tabla resultado de FN1  Vemos que no todos los atributos dependen totalmente de la llave primaria (factura y línea).  Se observa que estos son redundantes. facturalíneaclientenombredireccionproductocantidadprecio fecha 1001143Juan1av. 2P001300100.2520120501 1001243Juan1av. 2 P0101035.5020120501 1001343Juan1av. 2 P01512150.2520120501 10021 55María5C.z1p010535.2020121103 10022 55María 5C.z1 p10006200.3520121103 10031 73Byron4c. 3-1p0202150.0020121220

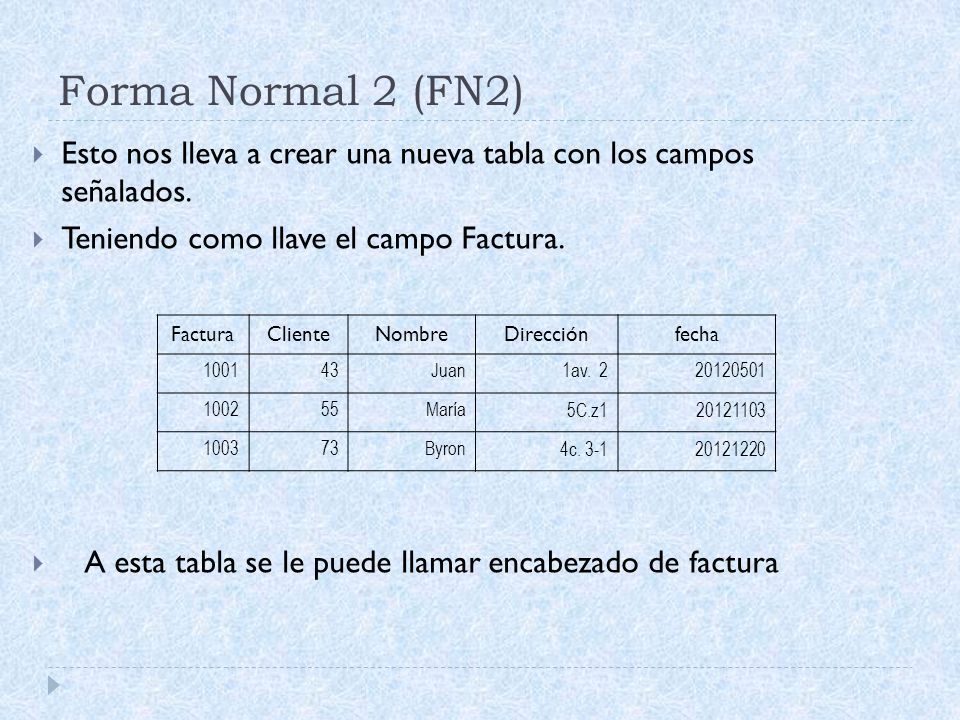

13 Forma Normal 2 (FN2)  Esto nos lleva a crear una nueva tabla con los campos señalados.  Teniendo como llave el campo Factura.  A esta tabla se le puede llamar encabezado de factura FacturaClienteNombreDirecciónfecha 100143Juan1av. 220120501 100255María 5C.z120121103 100373Byron 4c. 3-120121220

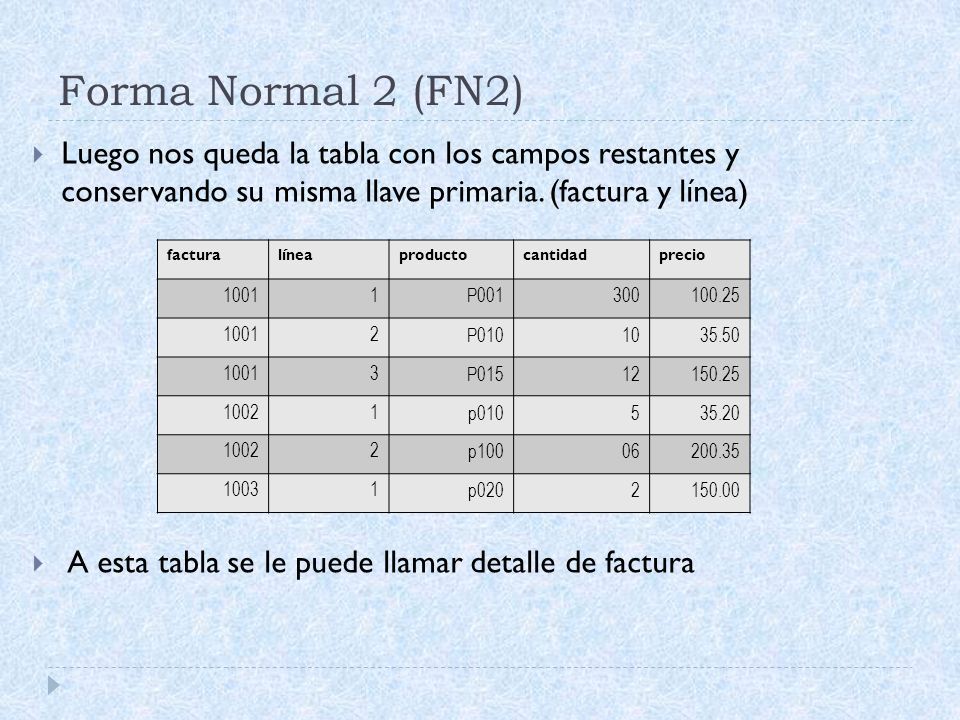

14 Forma Normal 2 (FN2)  Luego nos queda la tabla con los campos restantes y conservando su misma llave primaria. (factura y línea)  A esta tabla se le puede llamar detalle de factura facturalíneaproductocantidadprecio 10011P001300100.25 10012 P0101035.50 10013 P01512150.25 10021 p010535.20 10022 p10006200.35 10031 p0202150.00

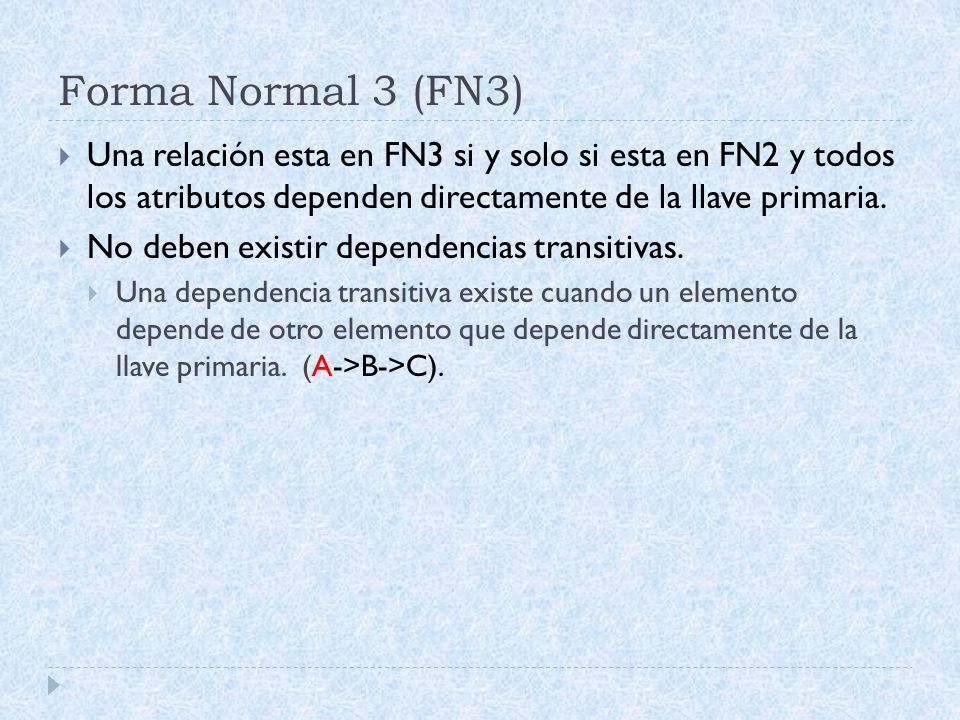

15 Forma Normal 3 (FN3)  Una relación esta en FN3 si y solo si esta en FN2 y todos los atributos dependen directamente de la llave primaria.  No deben existir dependencias transitivas.  Una dependencia transitiva existe cuando un elemento depende de otro elemento que depende directamente de la llave primaria. (A->B->C).

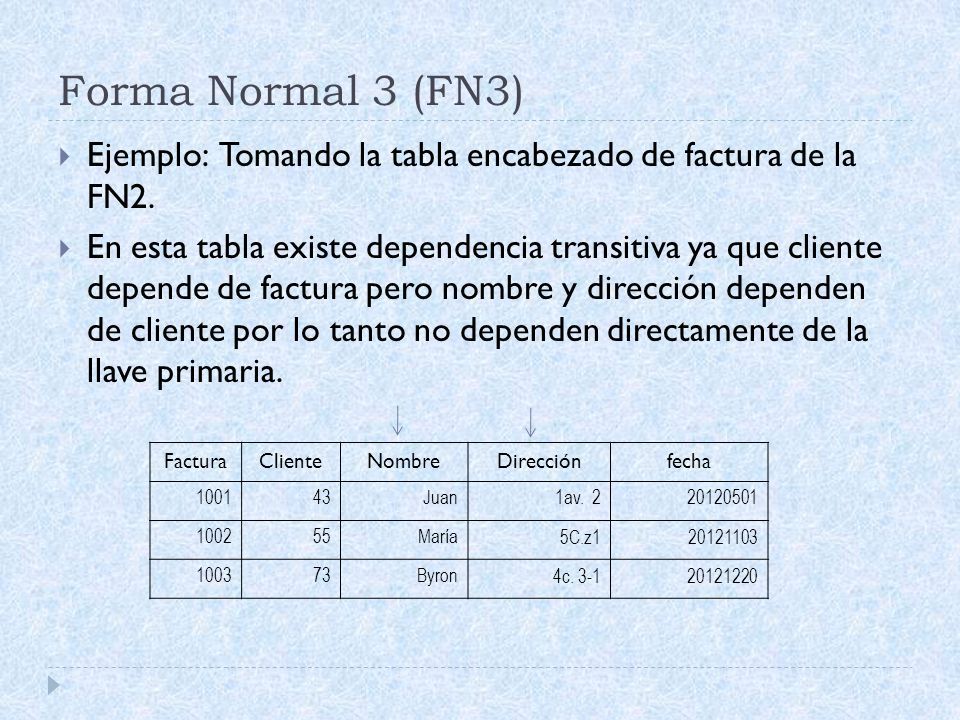

16 Forma Normal 3 (FN3)  Ejemplo: Tomando la tabla encabezado de factura de la FN2.  En esta tabla existe dependencia transitiva ya que cliente depende de factura pero nombre y dirección dependen de cliente por lo tanto no dependen directamente de la llave primaria. FacturaClienteNombreDirecciónfecha 100143Juan1av. 220120501 100255María 5C.z120121103 100373Byron 4c. 3-120121220

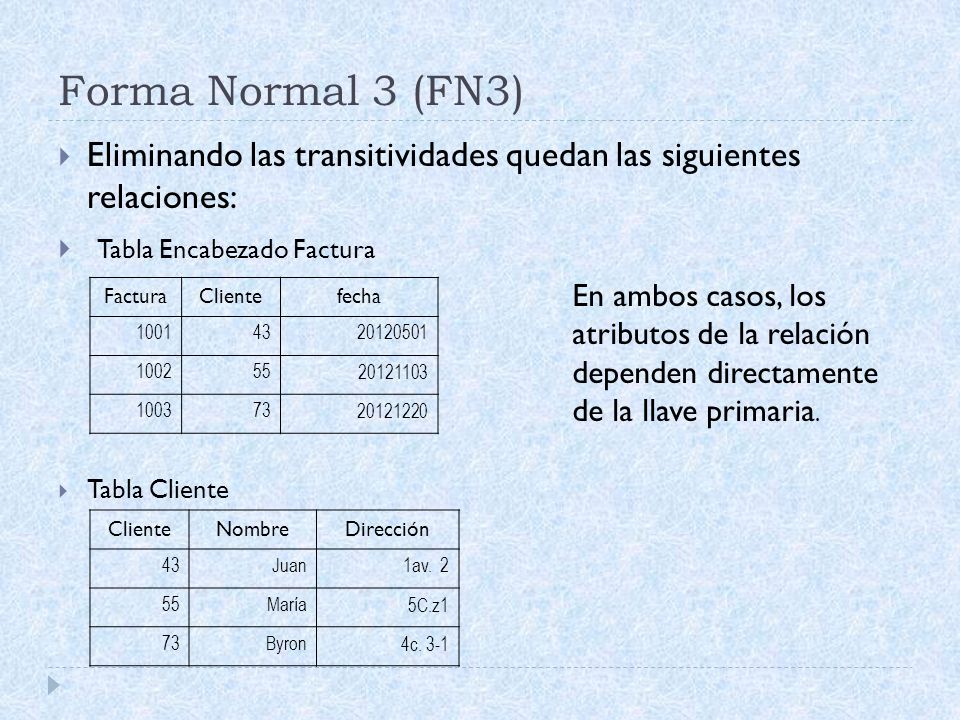

17 Forma Normal 3 (FN3)  Eliminando las transitividades quedan las siguientes relaciones:  Tabla Encabezado Factura  Tabla Cliente En ambos casos, los atributos de la relación dependen directamente de la llave primaria. FacturaClientefecha 10014320120501 100255 20121103 100373 20121220 ClienteNombreDirección 43Juan1av. 2 55María 5C.z1 73Byron 4c. 3-1

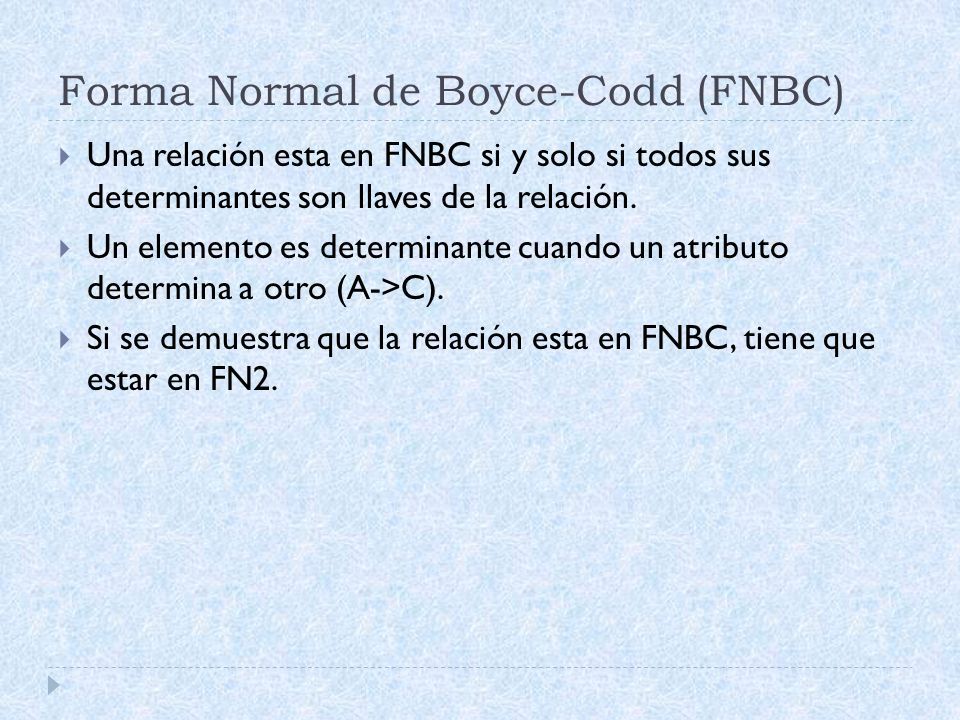

18 Forma Normal de Boyce-Codd (FNBC)  Una relación esta en FNBC si y solo si todos sus determinantes son llaves de la relación.  Un elemento es determinante cuando un atributo determina a otro (A->C).  Si se demuestra que la relación esta en FNBC, tiene que estar en FN2.

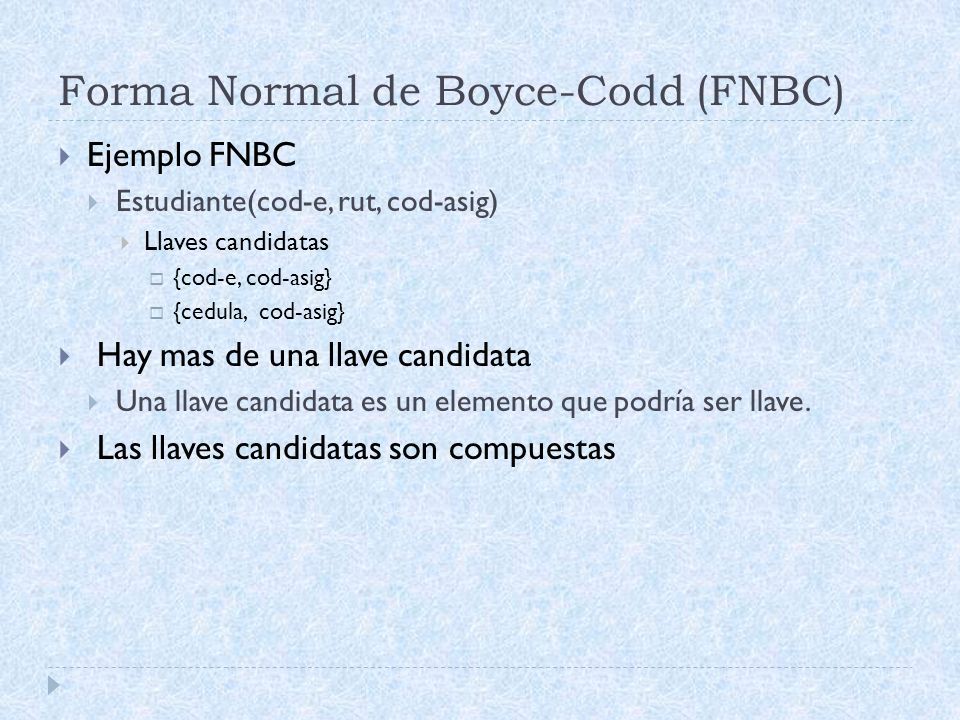

19 Forma Normal de Boyce-Codd (FNBC)  Ejemplo FNBC  Estudiante(cod-e, rut, cod-asig)  Llaves candidatas  {cod-e, cod-asig}  {cedula, cod-asig}  Hay mas de una llave candidata  Una llave candidata es un elemento que podría ser llave.  Las llaves candidatas son compuestas

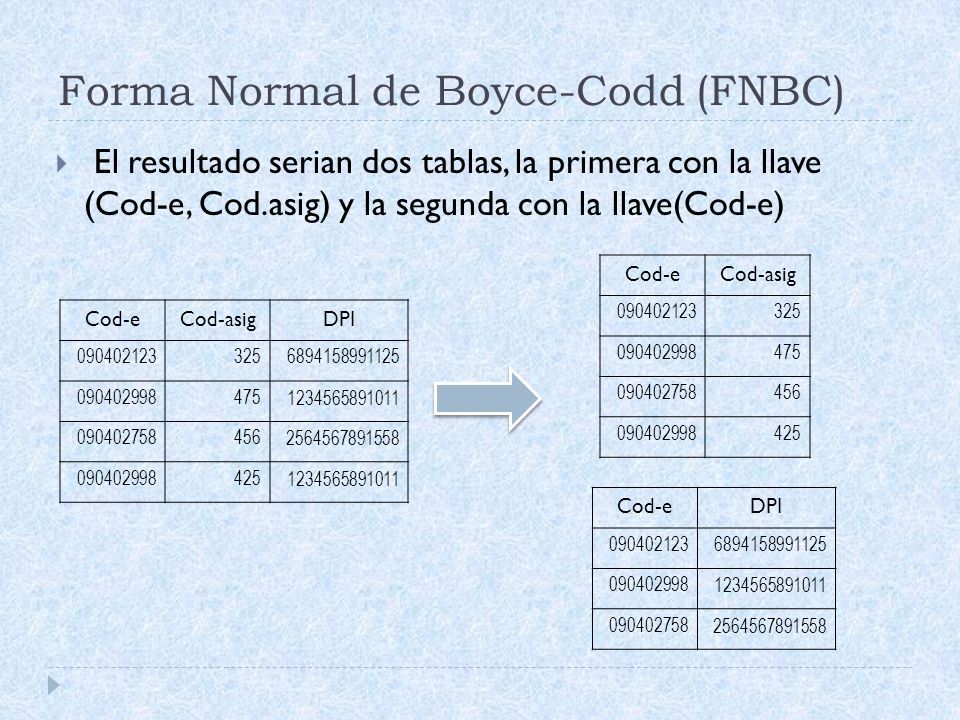

20 Forma Normal de Boyce-Codd (FNBC) Cod-eCod-asigDPI 0904021233256894158991125 090402998475 1234565891011 090402758456 2564567891558 090402998425 1234565891011 Cod-eCod-asig 090402123325 090402998475 090402758456 090402998425 Cod-eDPI 0904021236894158991125 090402998 1234565891011 090402758 2564567891558  El resultado serian dos tablas, la primera con la llave (Cod-e, Cod.asig) y la segunda con la llave(Cod-e)
