UNIVERSIDAD TECNICA DE MANABI FACULTAD DE CIENCIAS MATEMATICAS FISICAS Y QUIMICAS ESCUELA DE INGENIERIA MECANICA ELECTROTECNIA Y ELECTRONICA RESPONSABLE: BAQUE CEDEÑO BLADIMIR A. PERIODO ABRIL 2019-AGOSTO 2019 PORTOVIEJO –MANABI- 2019 CATEDRATICO NAVARRETE GARCIA ITALO HUMBERTO
2
CONDENSADORES EN SERIE Y EN PARARELO
3

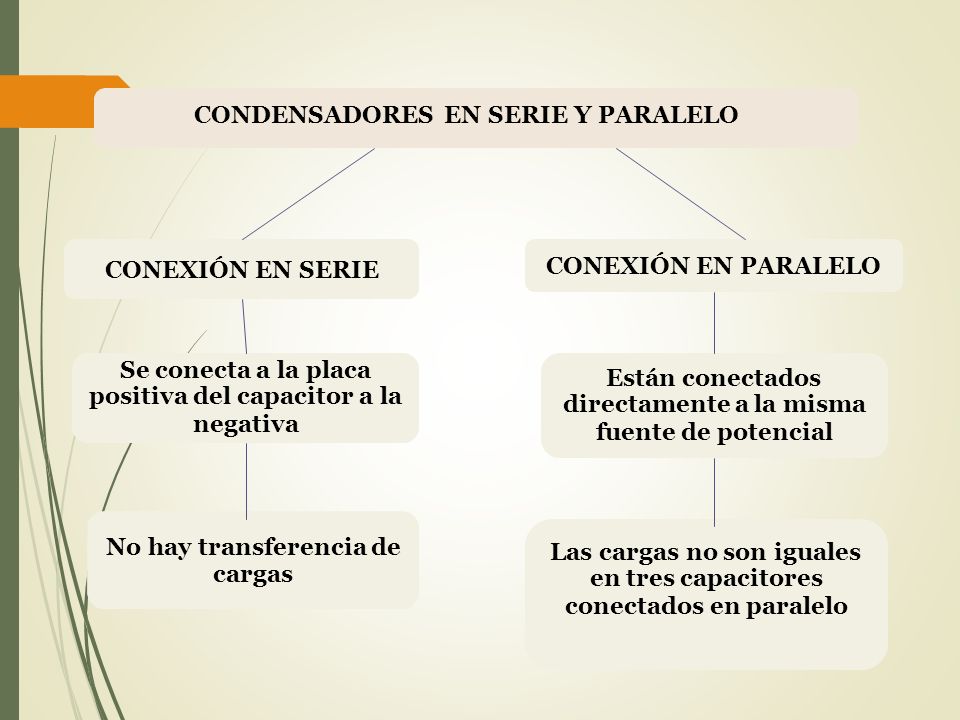

CONDENSADORES EN SERIE Y PARALELO CONEXIÓN EN PARALELO CONEXIÓN EN SERIE Se conecta a la placa positiva del capacitor a la negativa Están conectados directamente a la misma fuente de potencial No hay transferencia de cargas Las cargas no son iguales en tres capacitores conectados en paralelo
4

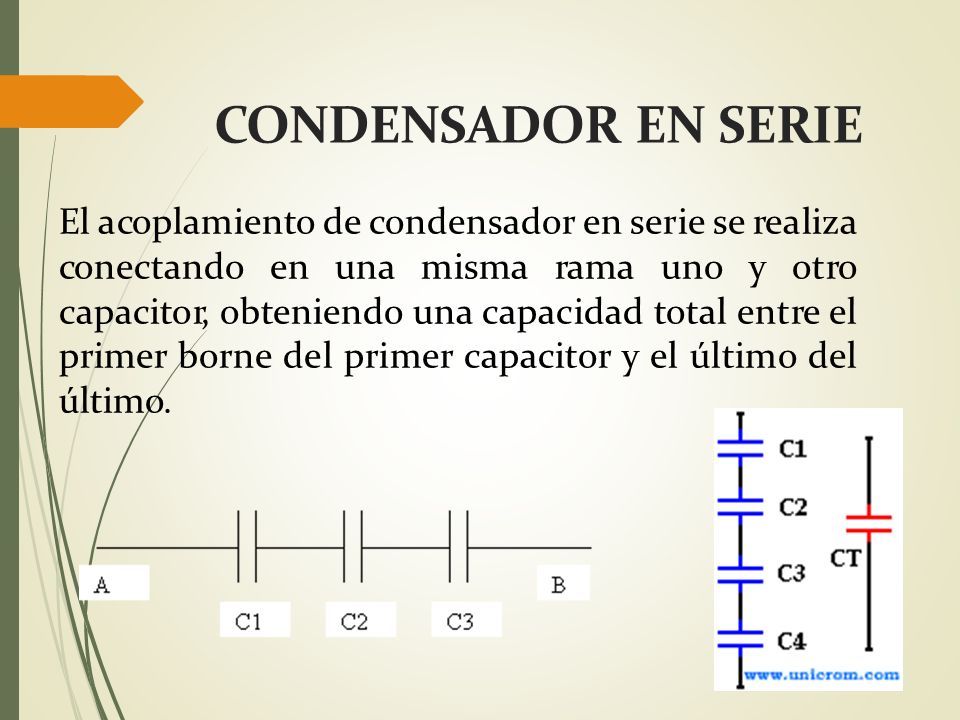

CONDENSADOR EN SERIE El acoplamiento de condensador en serie se realiza conectando en una misma rama uno y otro capacitor, obteniendo una capacidad total entre el primer borne del primer capacitor y el último del último.
5

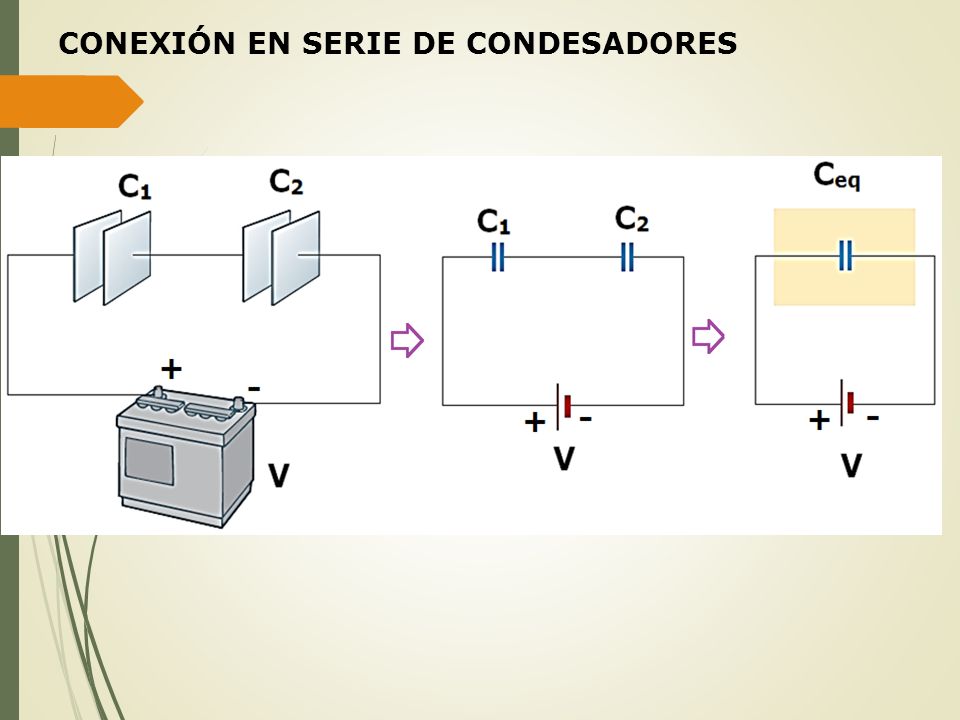

CONEXIÓN EN SERIE DE CONDESADORES
6

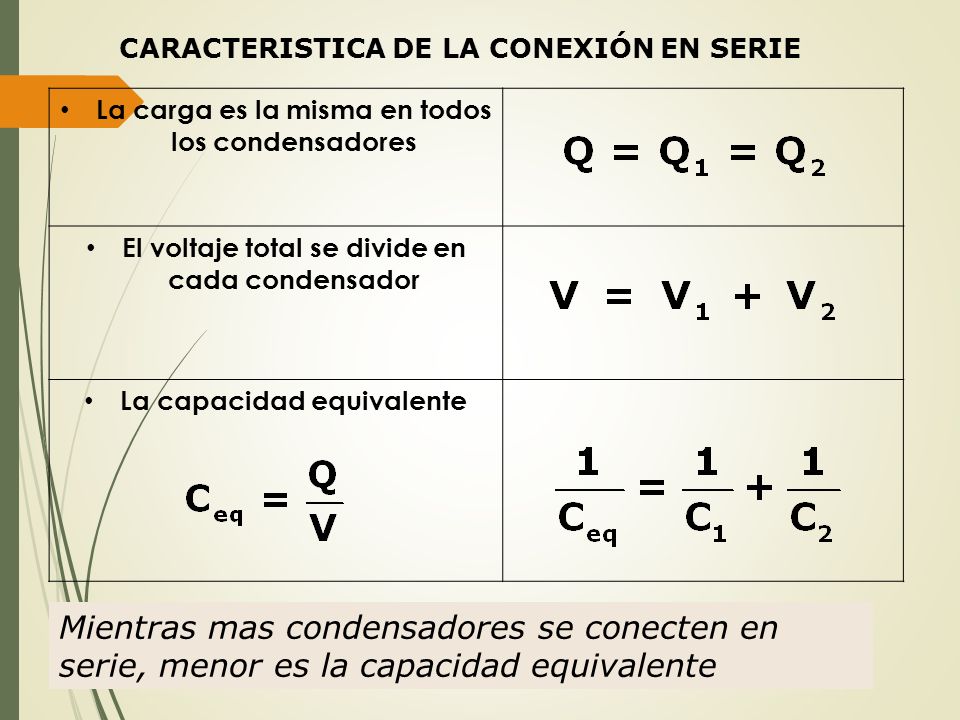

La carga es la misma en todos los condensadores El voltaje total se divide en cada condensador La capacidad equivalente CARACTERISTICA DE LA CONEXIÓN EN SERIE Mientras mas condensadores se conecten en serie, menor es la capacidad equivalente
7
CONDENSADOR EN PARALELO La conexión de capacitores (condensador eléctrico) en paralelo significa que todas las terminales positivas están conectadas a un punto y las terminales negativas están conectadas a otro punto. El voltaje (V C ) conectado a todos los condensadores en paralelo tendra el mismo voltaje en común a la fuente de suministro
8

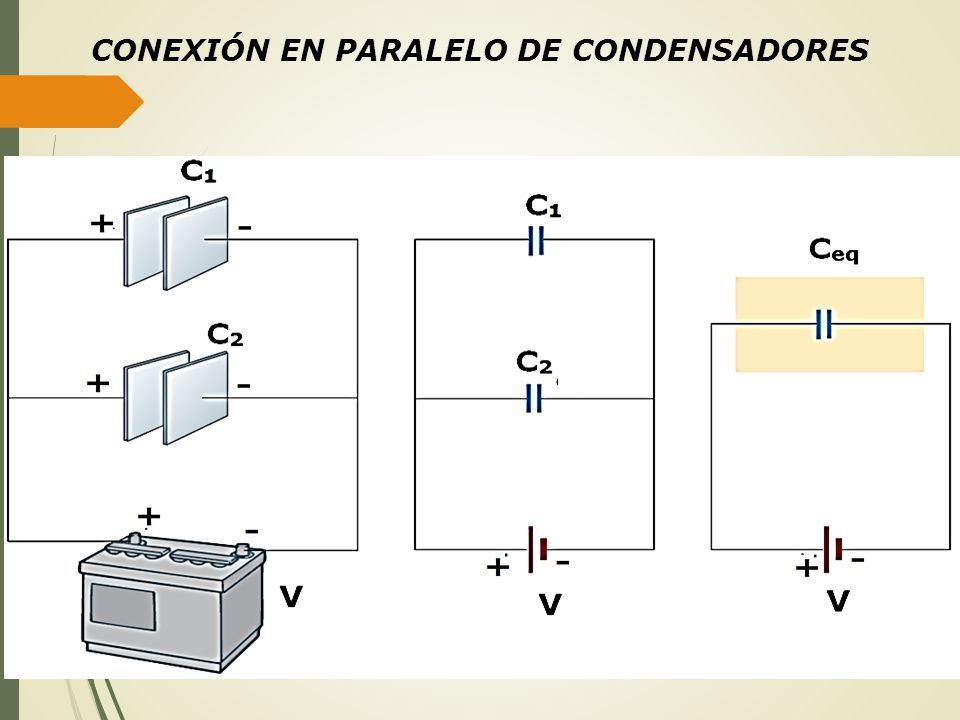

CONEXIÓN EN PARALELO DE CONDENSADORES
9

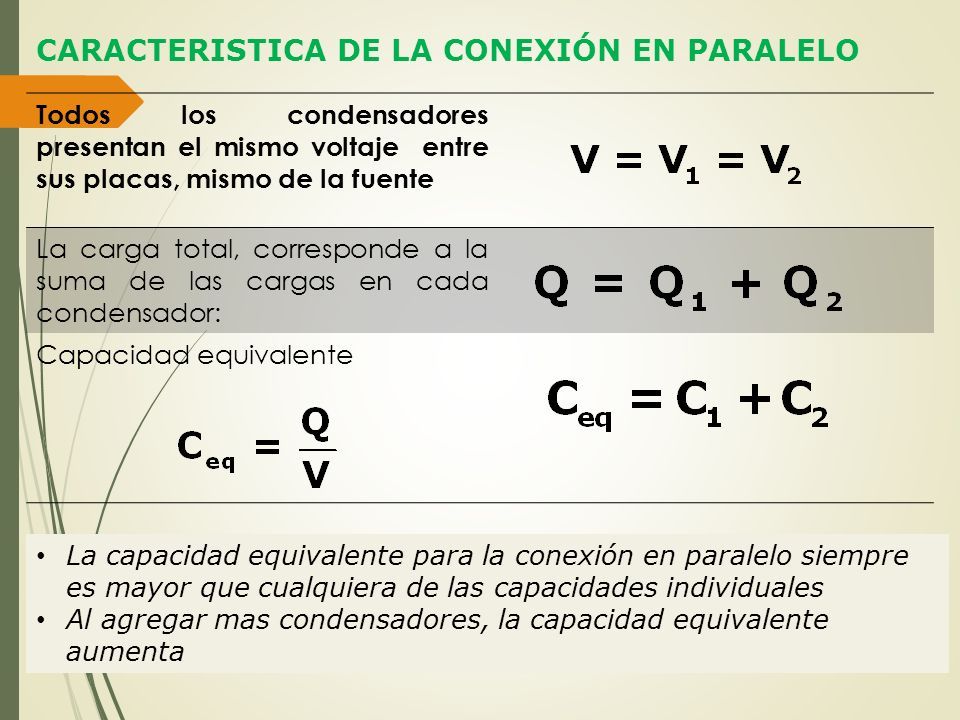

Todos los condensadores presentan el mismo voltaje entre sus placas, mismo de la fuente La carga total, corresponde a la suma de las cargas en cada condensador: Capacidad equivalente CARACTERISTICA DE LA CONEXIÓN EN PARALELO La capacidad equivalente para la conexión en paralelo siempre es mayor que cualquiera de las capacidades individuales Al agregar mas condensadores, la capacidad equivalente aumenta
