1 Optimización de Sistemas de Filtración con Simulación de Fluidos Computacional (CFD)
Luis J. Castaño APC Rebuilds & Retrofits

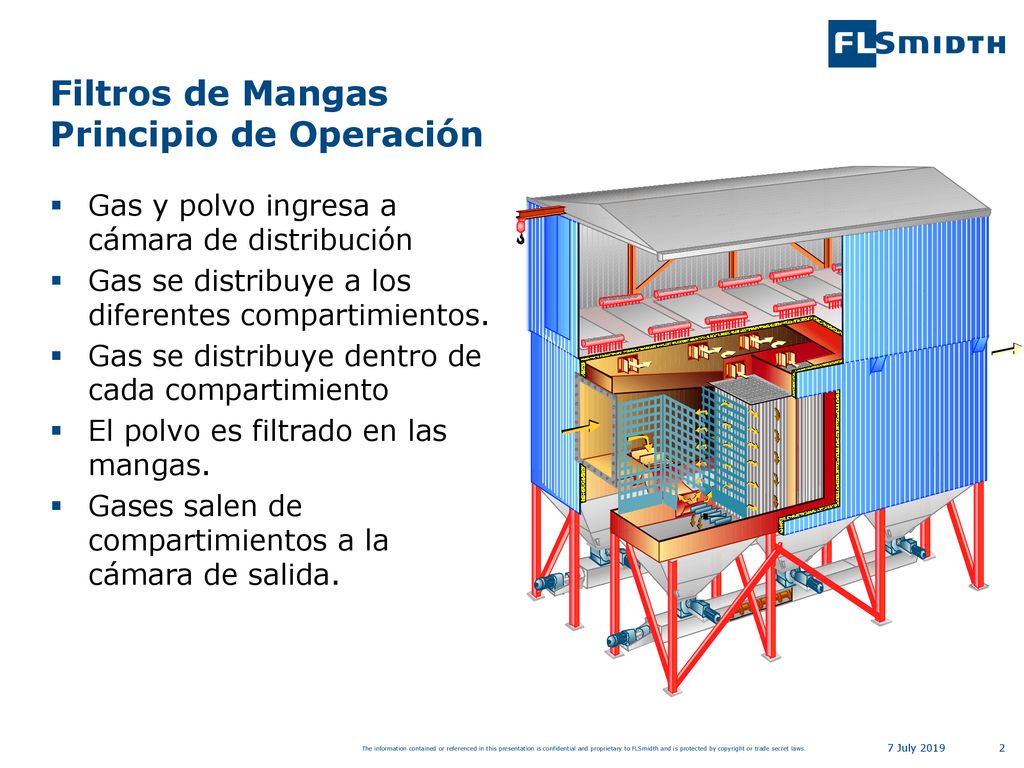

2 Filtros de Mangas Principio de Operación
Gas y polvo ingresa a cámara de distribución Gas se distribuye a los diferentes compartimientos. Gas se distribuye dentro de cada compartimiento El polvo es filtrado en las mangas. Gases salen de compartimientos a la cámara de salida. 7 July 2019

3 Parámetros de Diseño Filtros de Mangas
Relación de Filtrado Relación Aire-Tela Velocidad de Filtración Velocidad en Cámara Entrada Velocidad Entrada a Compartimiento Velocidad Ascendente Velocidad Intersticial Velocidad en Venturi Velocidad en Salida de Compartimientos Velocidad en Ductos 7 July 2019

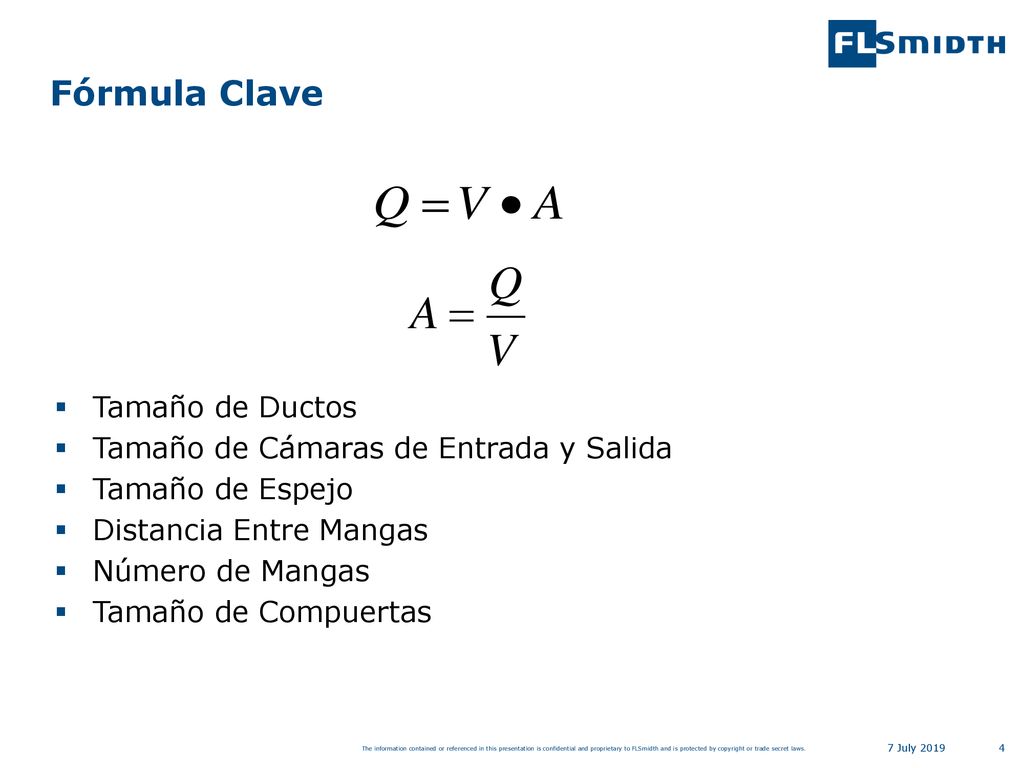

4 Fórmula Clave Tamaño de Ductos Tamaño de Cámaras de Entrada y Salida
Tamaño de Espejo Distancia Entre Mangas Número de Mangas Tamaño de Compuertas 7 July 2019

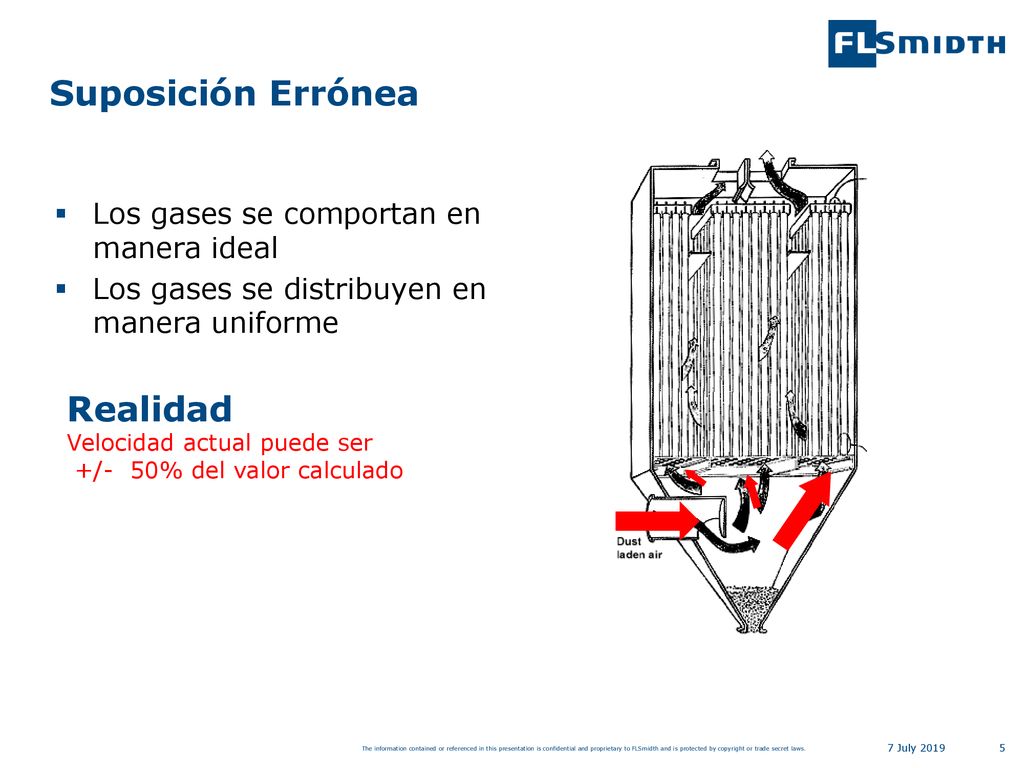

5 Suposición Errónea Realidad Los gases se comportan en manera ideal
Los gases se distribuyen en manera uniforme Realidad Velocidad actual puede ser +/- 50% del valor calculado 7 July 2019

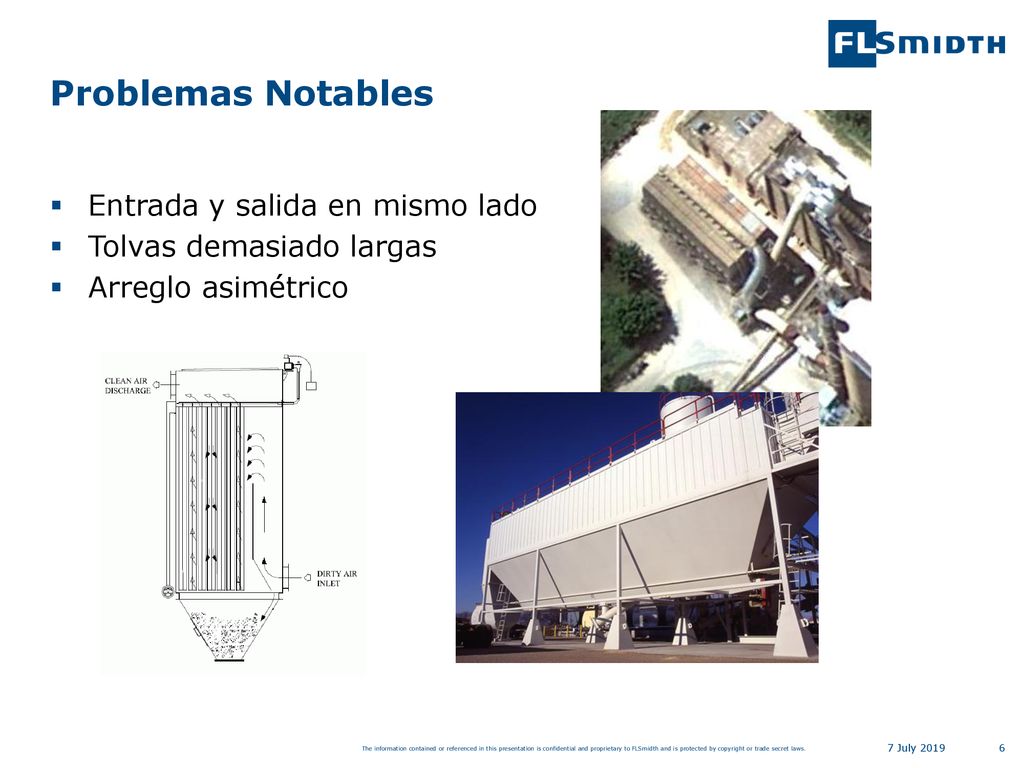

6 Problemas Notables Entrada y salida en mismo lado
Tolvas demasiado largas Arreglo asimétrico 7 July 2019

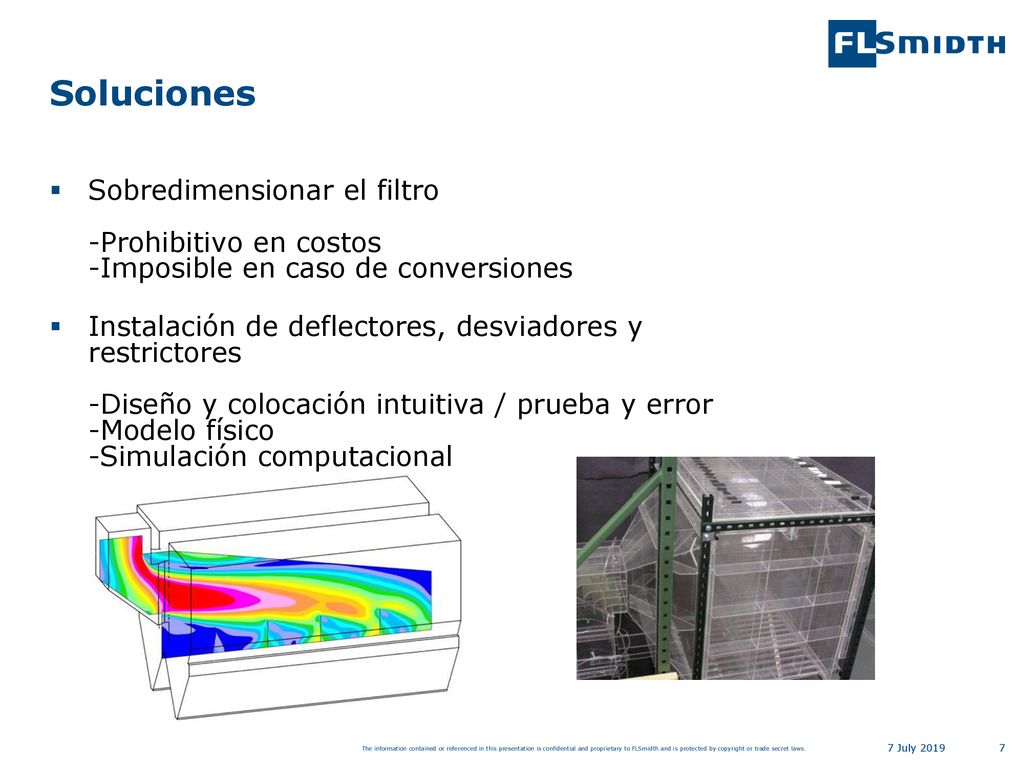

7 Soluciones Sobredimensionar el filtro -Prohibitivo en costos -Imposible en caso de conversiones Instalación de deflectores, desviadores y restrictores -Diseño y colocación intuitiva / prueba y error -Modelo físico -Simulación computacional 7 July 2019

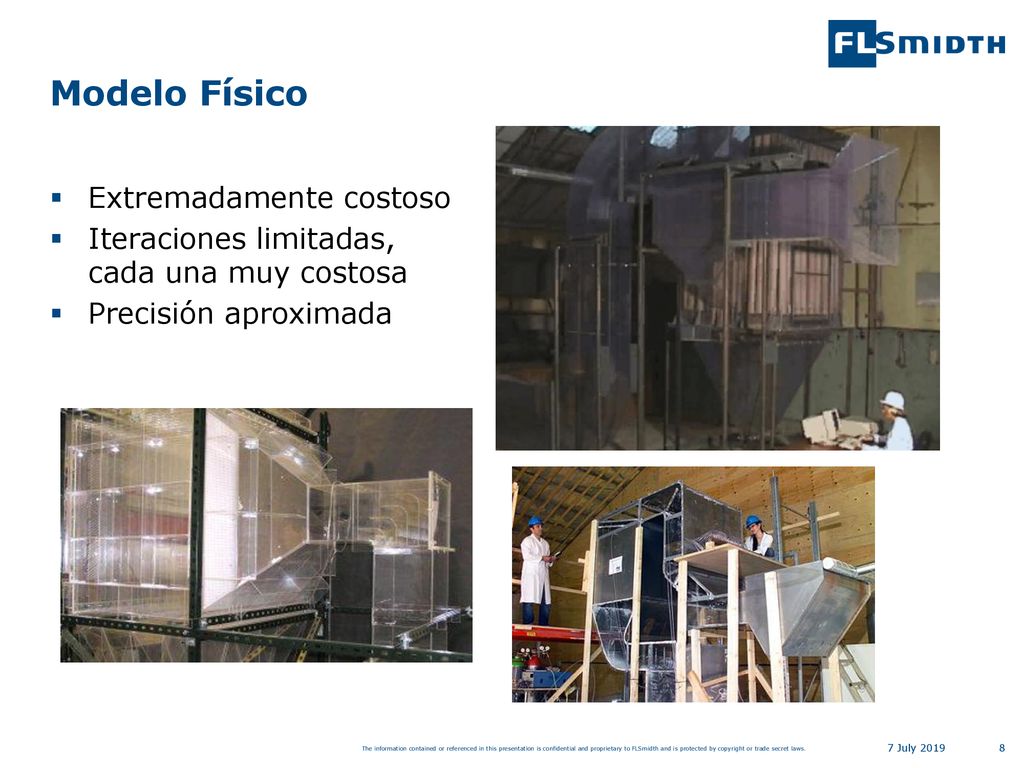

8 Modelo Físico Extremadamente costoso
Iteraciones limitadas, cada una muy costosa Precisión aproximada 7 July 2019

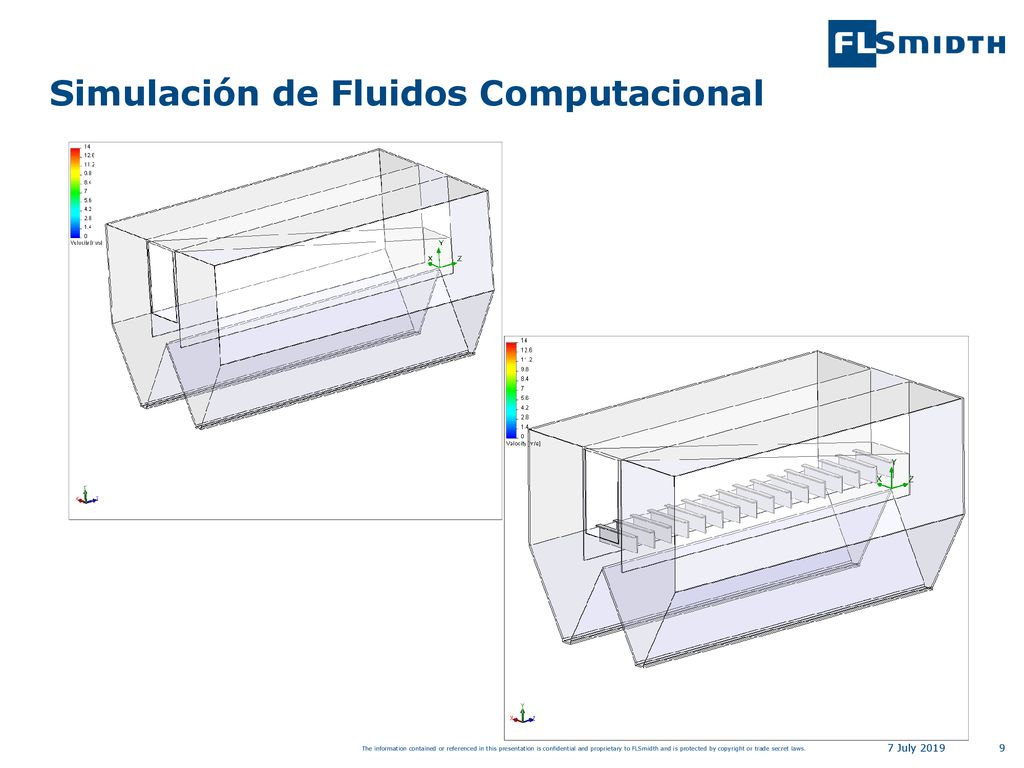

9 Simulación de Fluidos Computacional
7 July 2019

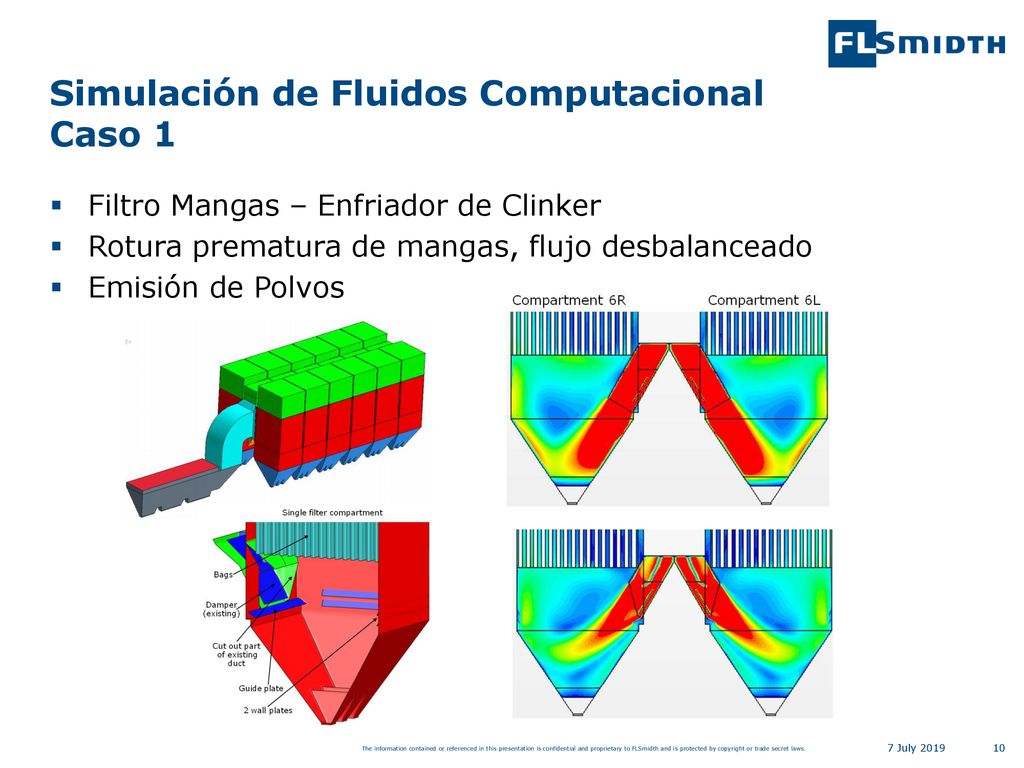

10 Simulación de Fluidos Computacional Caso 1
Filtro Mangas – Enfriador de Clinker Rotura prematura de mangas, flujo desbalanceado Emisión de Polvos 7 July 2019

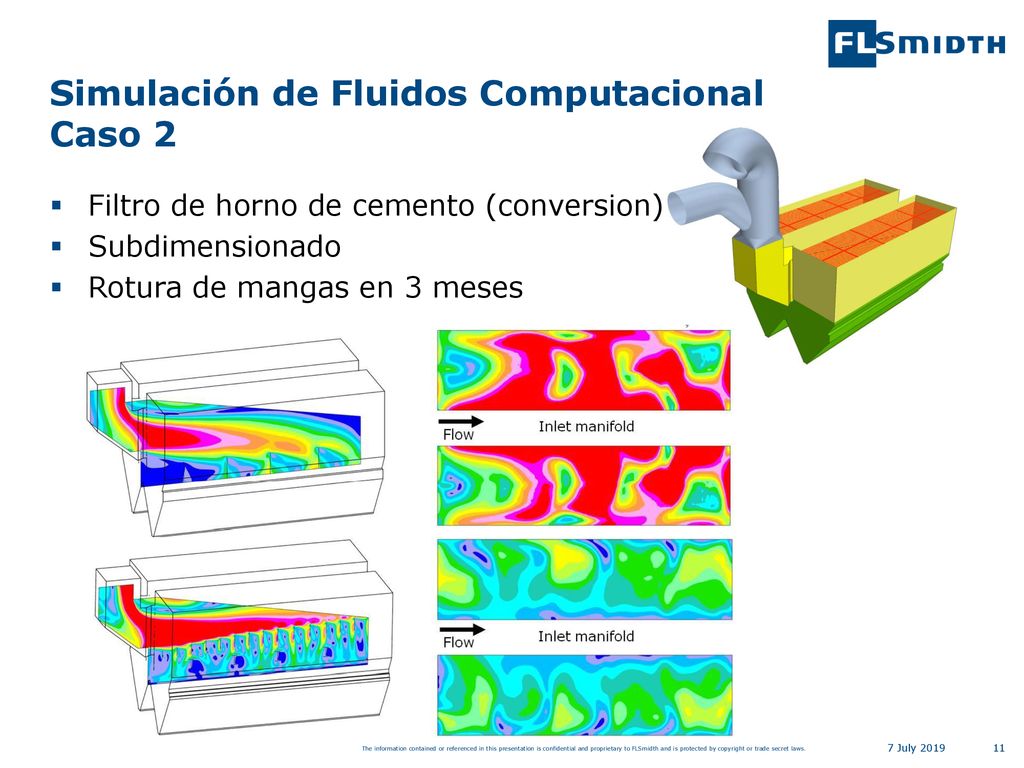

11 Simulación de Fluidos Computacional Caso 2
Filtro de horno de cemento (conversion) Subdimensionado Rotura de mangas en 3 meses 7 July 2019

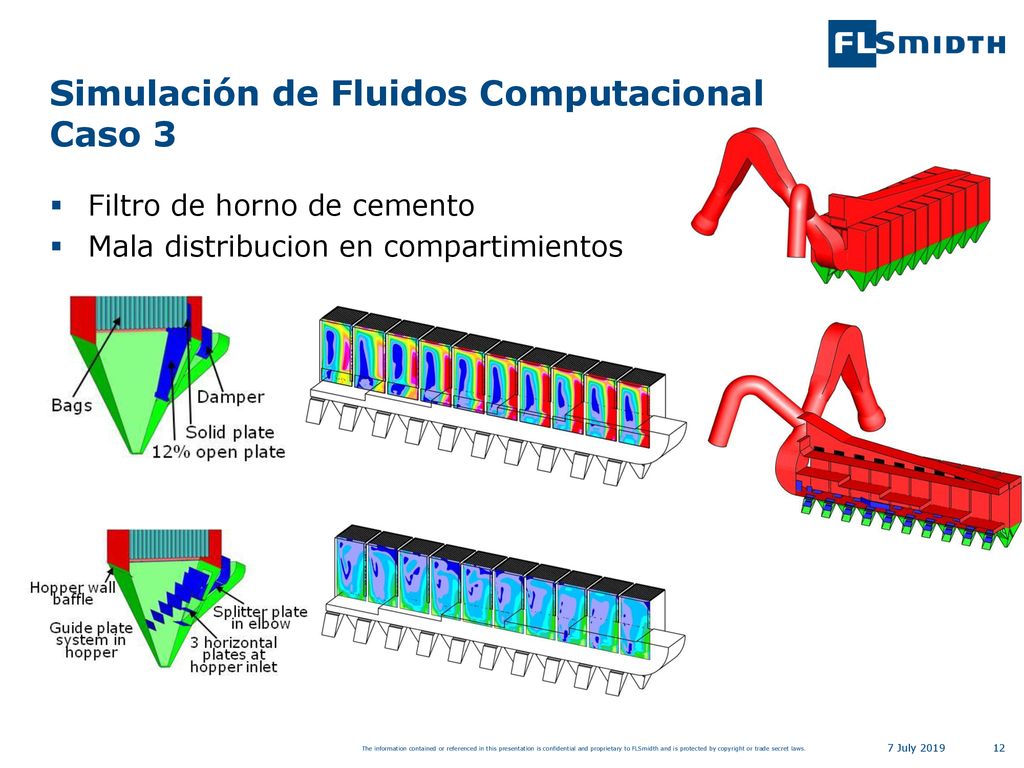

12 Simulación de Fluidos Computacional Caso 3
Filtro de horno de cemento Mala distribucion en compartimientos 7 July 2019

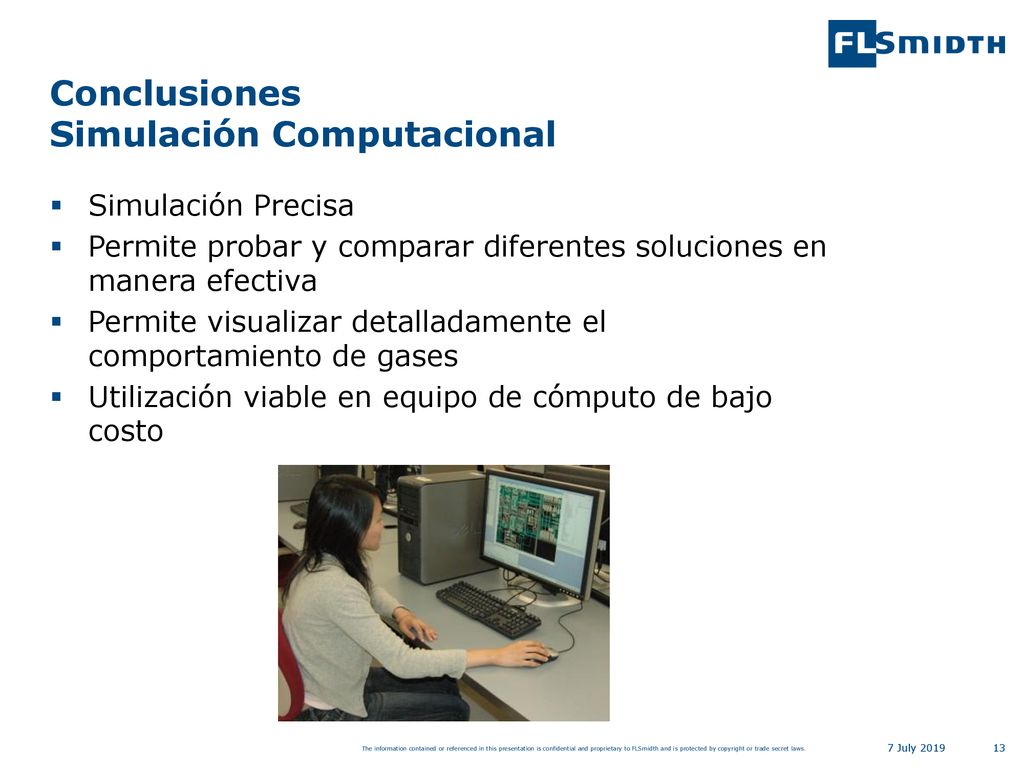

13 Conclusiones Simulación Computacional
Simulación Precisa Permite probar y comparar diferentes soluciones en manera efectiva Permite visualizar detalladamente el comportamiento de gases Utilización viable en equipo de cómputo de bajo costo 7 July 2019
