2 Elasticidad Wilson E. CAMACHO M. Lic. Física Huaraz - PERU © 2018

3 El salto BUNGEE utiliza una larga cuerda elástica que se estira hasta que llega a una longitud máxima que es proporcional al peso del saltador. La elasticidad de la cuerda determina la amplitud de las vibraciones resultantes. Si se excede el límite elástico de la cuerda, ésta se romperá.Elasticidad Photo © Vol. 10 PhotoDisk/Getty

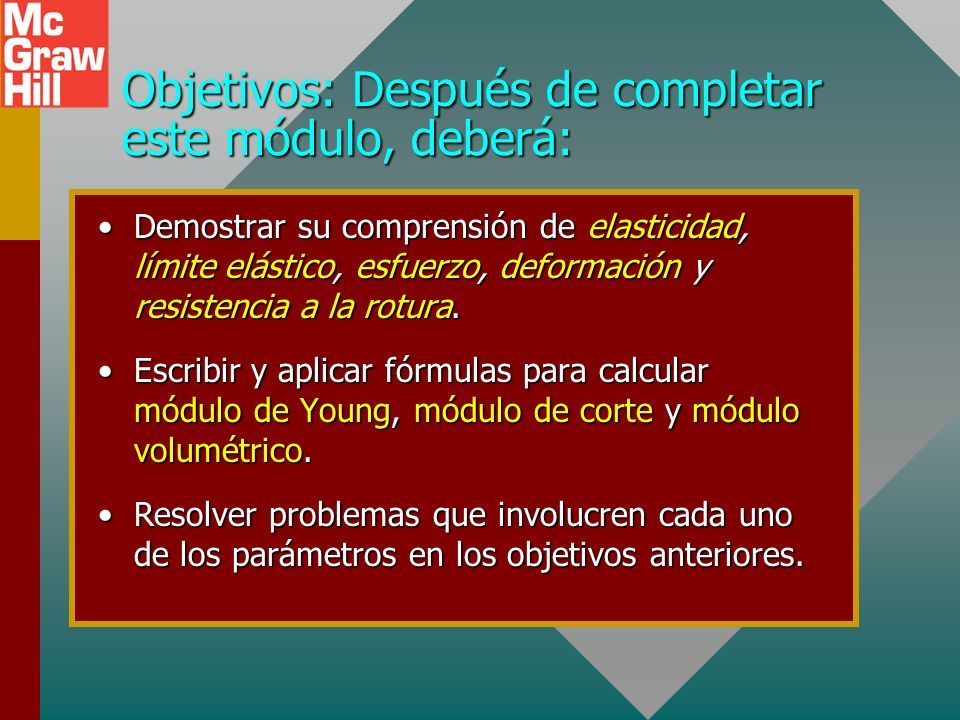

4 Objetivos: Después de completar este módulo, deberá: Demostrar su comprensión de elasticidad, límite elástico, esfuerzo, deformación y resistencia a la rotura.Demostrar su comprensión de elasticidad, límite elástico, esfuerzo, deformación y resistencia a la rotura. Escribir y aplicar fórmulas para calcular módulo de Young, módulo de corte y módulo volumétrico.Escribir y aplicar fórmulas para calcular módulo de Young, módulo de corte y módulo volumétrico. Resolver problemas que involucren cada uno de los parámetros en los objetivos anteriores.Resolver problemas que involucren cada uno de los parámetros en los objetivos anteriores.

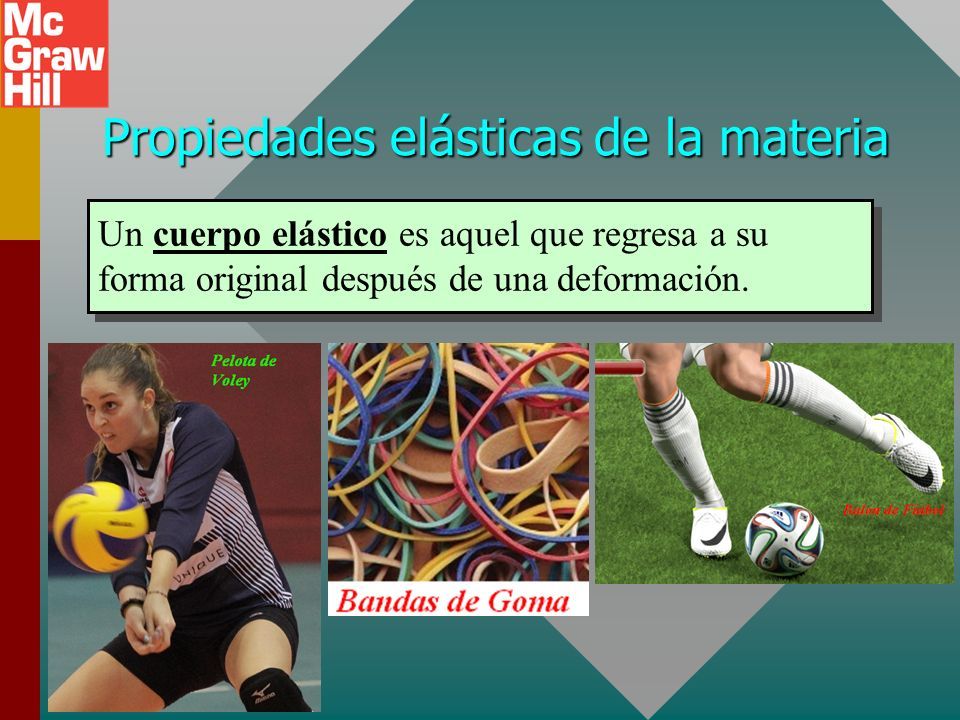

5 Propiedades elásticas de la materia Un cuerpo elástico es aquel que regresa a su forma original después de una deformación.

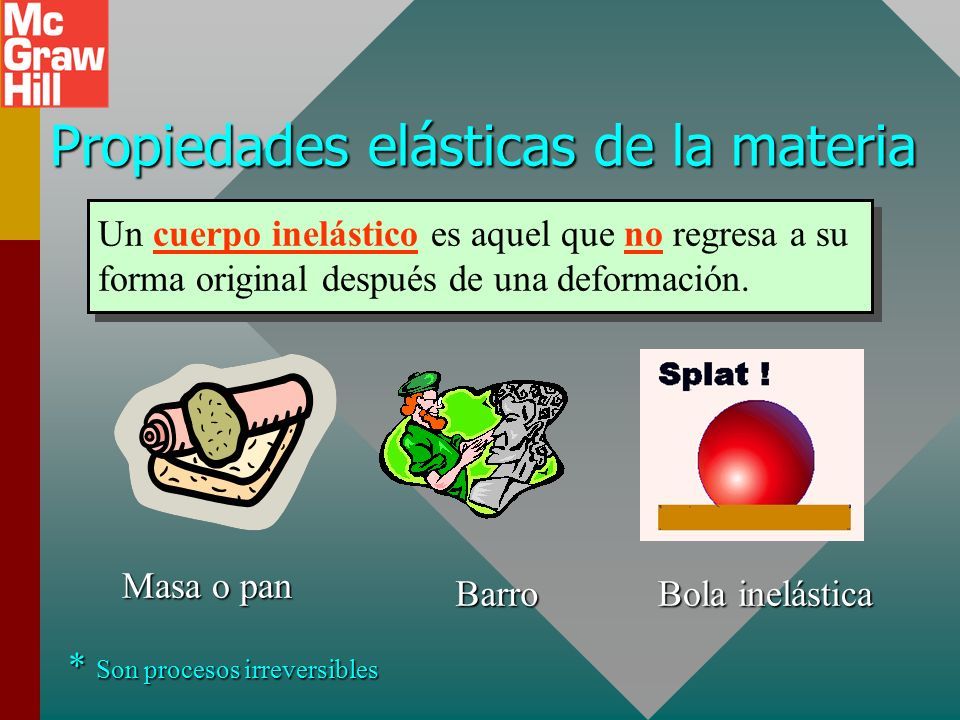

6 Propiedades elásticas de la materia Un cuerpo inelástico es aquel que no regresa a su forma original después de una deformación. Masa o pan Barro Bola inelástica * Son procesos irreversibles

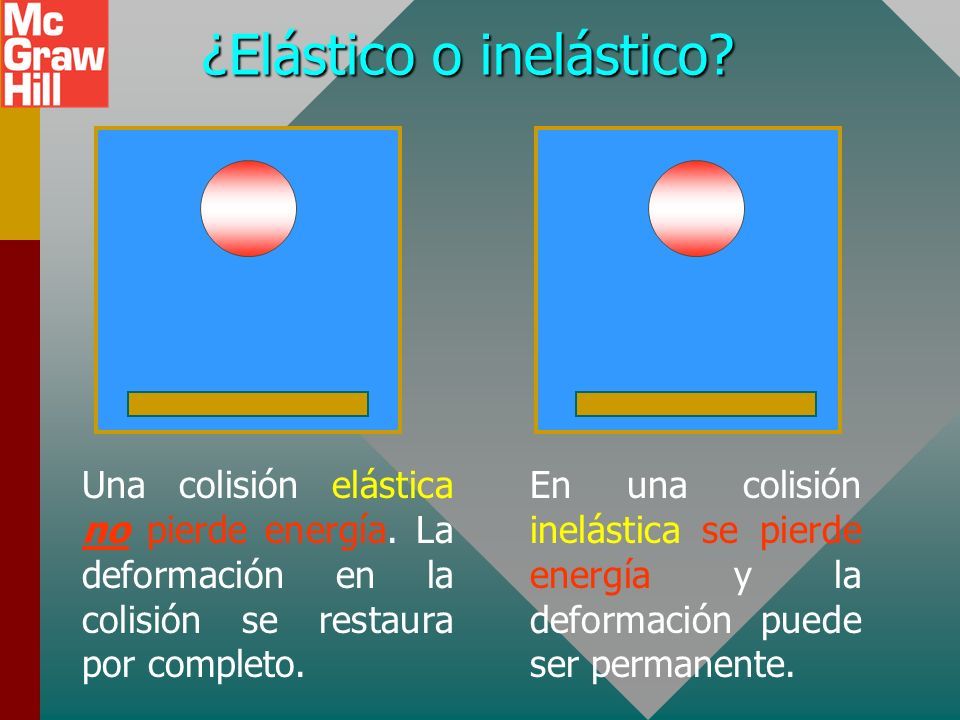

7 ¿Elástico o inelástico? Una colisión elástica no pierde energía. La deformación en la colisión se restaura por completo. En una colisión inelástica se pierde energía y la deformación puede ser permanente.

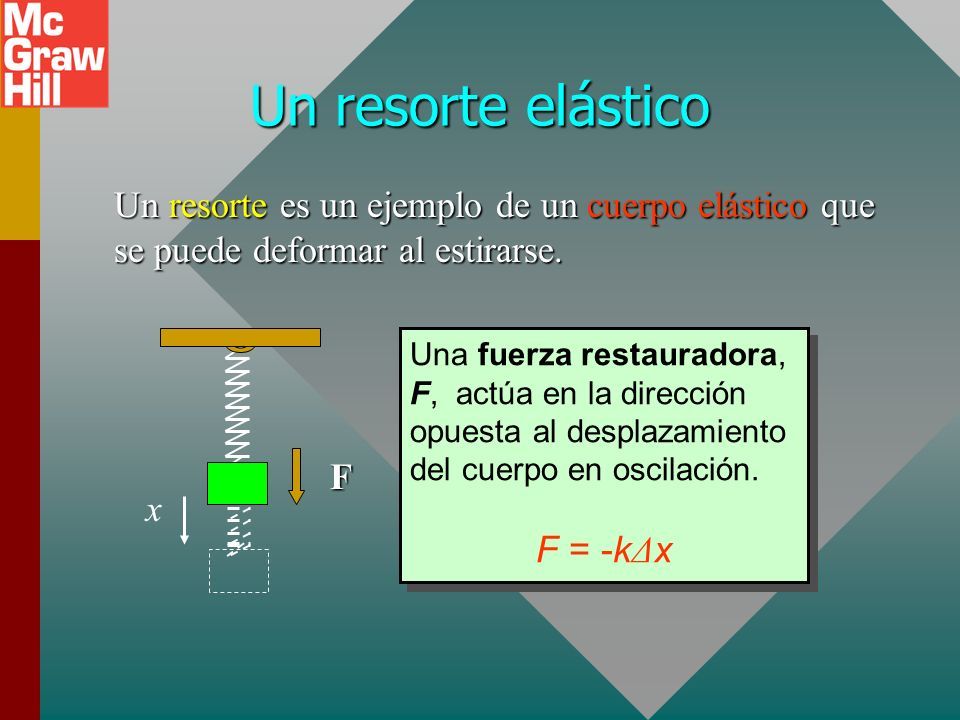

8 Un resorte elástico Un resorte es un ejemplo de un cuerpo elástico que se puede deformar al estirarse. Una fuerza restauradora, F, actúa en la dirección opuesta al desplazamiento del cuerpo en oscilación. F = -k Δ x Una fuerza restauradora, F, actúa en la dirección opuesta al desplazamiento del cuerpo en oscilación. F = -k Δ x x F

9 Ley de Hooke Cuando un resorte se estira, hay una fuerza restauradora que es proporcional al desplazamiento. F = -k Δ x La constante de resorte k es una propiedad del resorte dada por: F x m La constante de resorte k es una medida de la elasticidad del resorte.

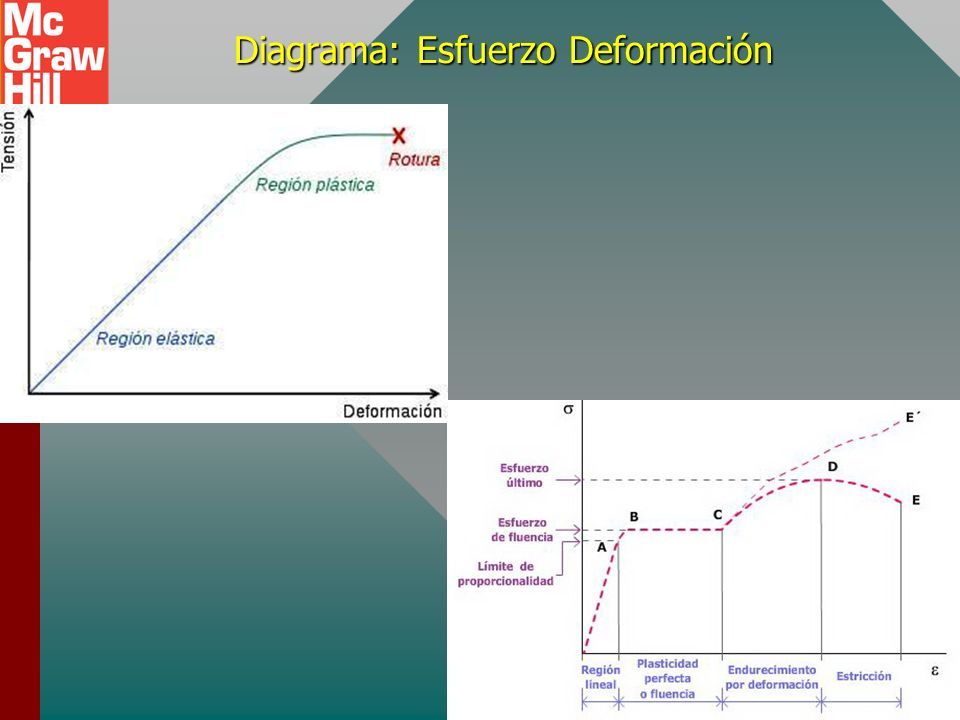

10 Diagrama: Esfuerzo Deformación

11 Esfuerzo y deformación Esfuerzo se refiere a la causa de una deformación, y deformación se refiere al efecto de la deformación. x F La fuerza descendente F causa el desplazamiento x. Por tanto, el esfuerzo es la fuerza; la deformación es la elongación.

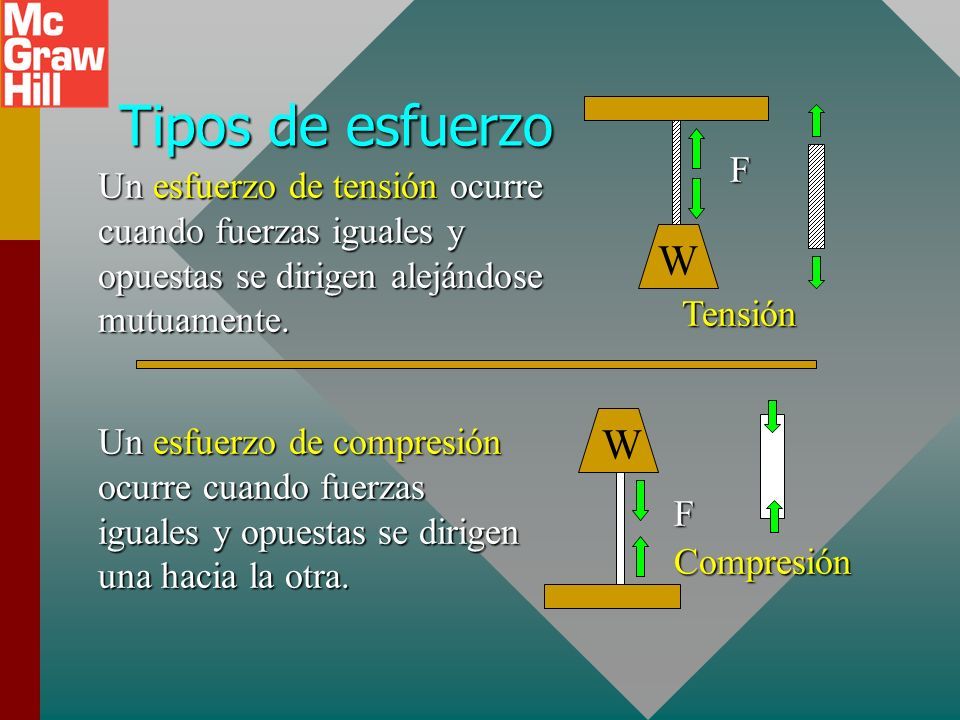

12 Tipos de esfuerzo Un esfuerzo de tensión ocurre cuando fuerzas iguales y opuestas se dirigen alejándose mutuamente. Un esfuerzo de compresión ocurre cuando fuerzas iguales y opuestas se dirigen una hacia la otra. F W Tensión F W Compresión

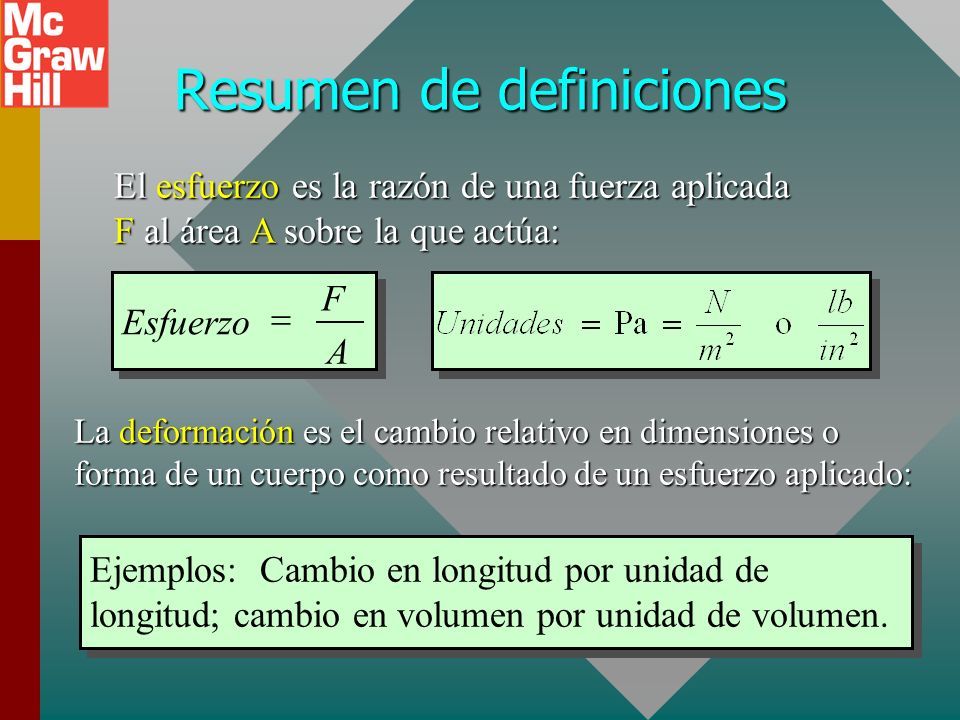

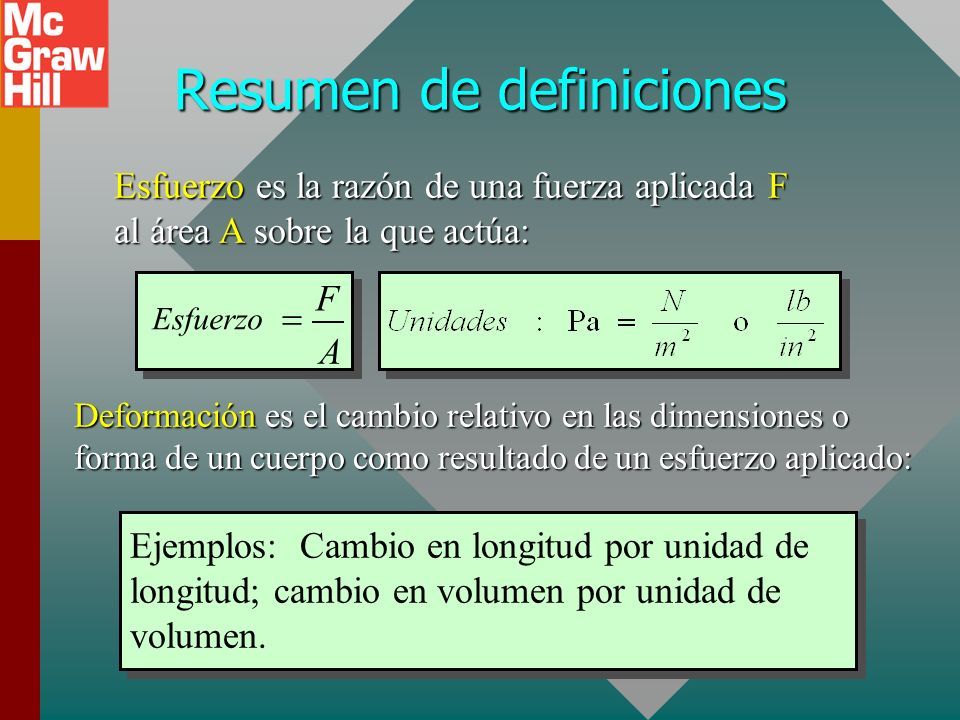

13 Resumen de definiciones Esfuerzo es la razón de una fuerza aplicada F al área A sobre la que actúa: Deformaciónes el cambio relativo en las dimensiones o forma de un cuerpo como resultado de un esfuerzo aplicado: Deformación es el cambio relativo en las dimensiones o forma de un cuerpo como resultado de un esfuerzo aplicado: Ejemplos: Cambio en longitud por unidad de longitud; cambio en volumen por unidad de volumen. F Esfuerzo A 

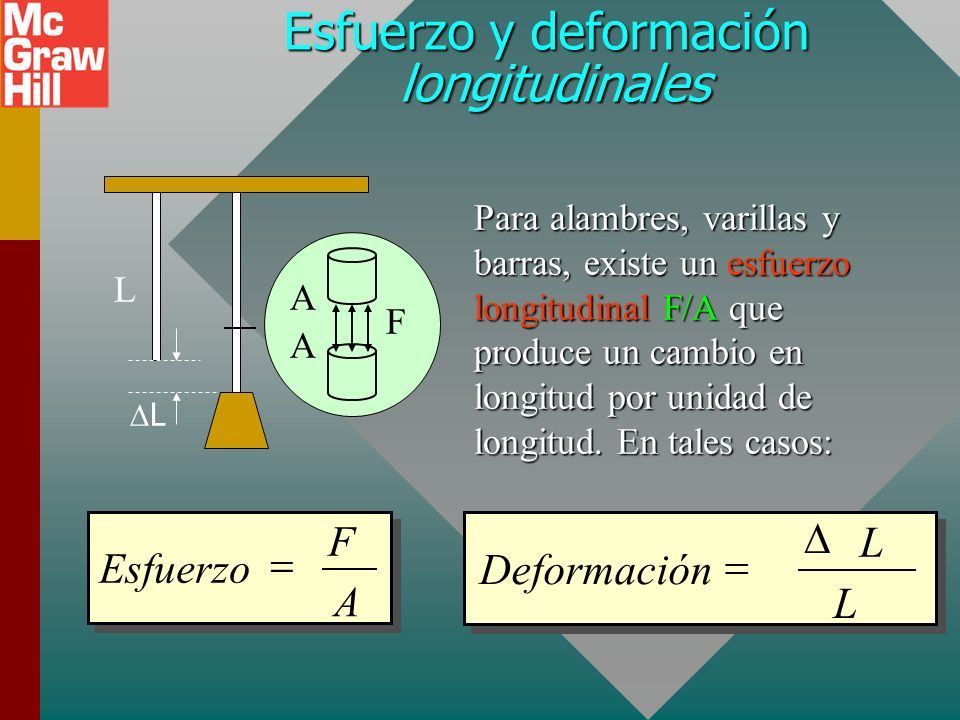

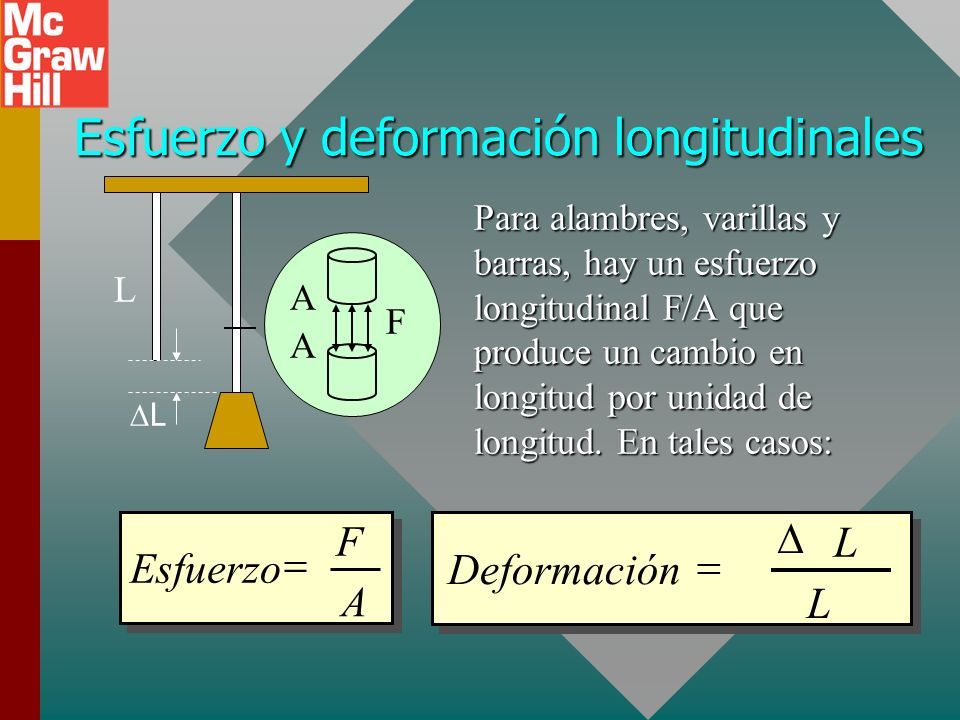

14 Esfuerzo y deformación longitudinales L LL A A F Para alambres, varillas y barras, existe un esfuerzo longitudinal F/A que produce un cambio en longitud por unidad de longitud. En tales casos: F Esfuerzo A  L Deformación L  

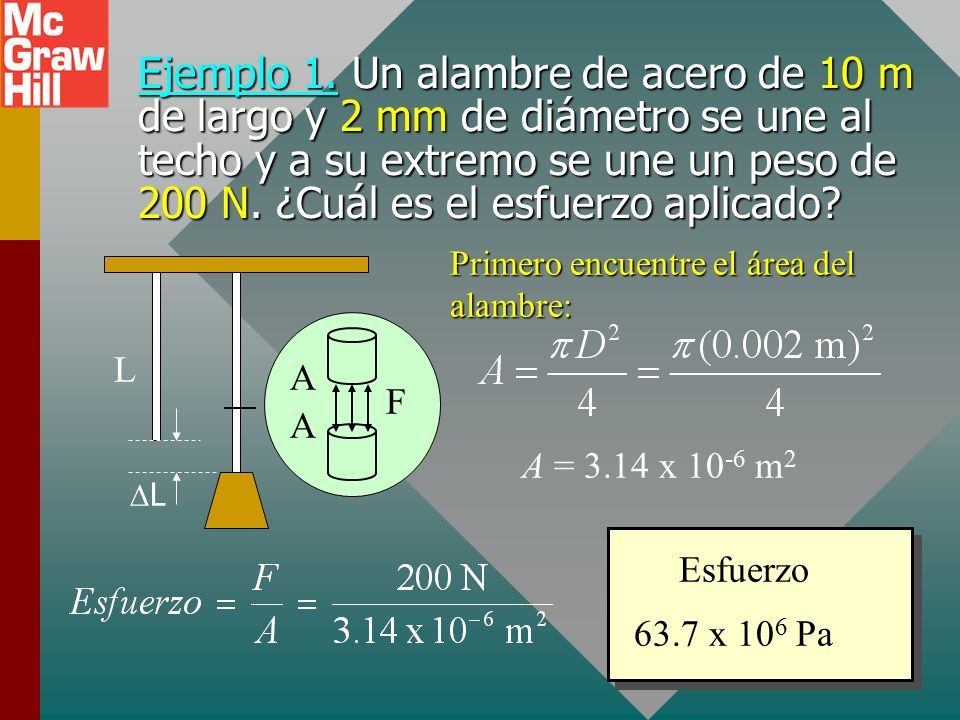

15 Ejemplo 1. Un alambre de acero de 10 m de largo y 2 mm de diámetro se une al techo y a su extremo se une un peso de 200 N. ¿Cuál es el esfuerzo aplicado? L LL A A F Primero encuentre el área del alambre: A = 3.14 x 10 -6 m 2 Esfuerzo 63.7 x 10 6 Pa

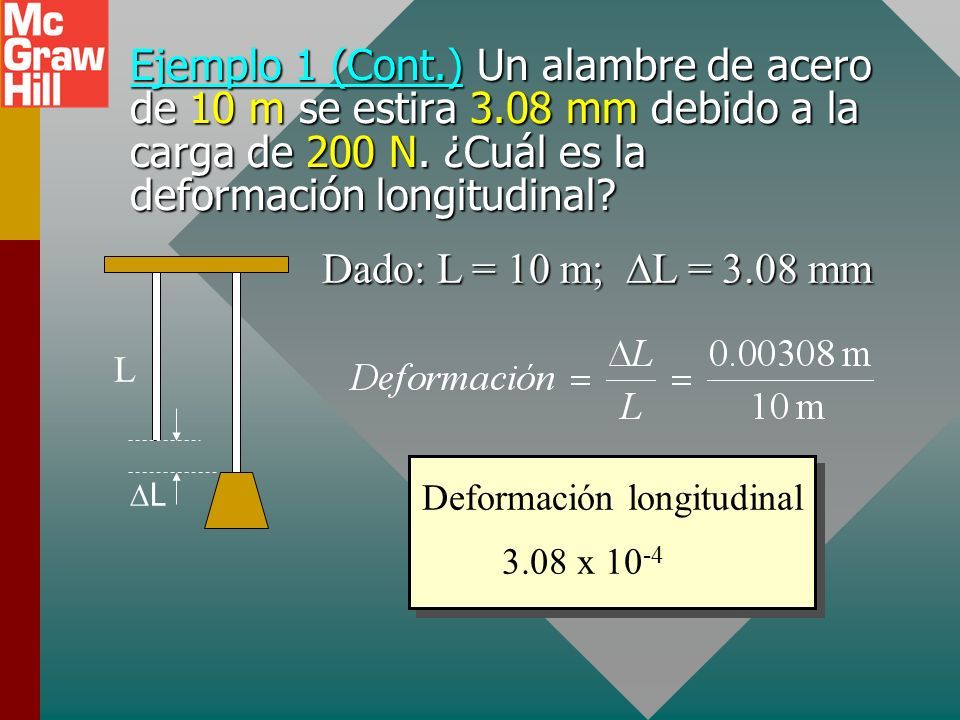

16 Ejemplo 1 (Cont.) Un alambre de acero de 10 m se estira 3.08 mm debido a la carga de 200 N. ¿Cuál es la deformación longitudinal? L LL Dado: L = 10 m;  L = 3.08 mm Deformación longitudinal 3.08 x 10 -4

17 El límite elástico El límite elástico es el esfuerzo máximo que un cuerpo puede experimentar sin quedar deformado permanentemente. W W 2 m Si el esfuerzo supera el límite elástico, la longitud final será mayor que los 2 m originales. Bien Más allá del límite F W 2 m F Esfuerzo A 

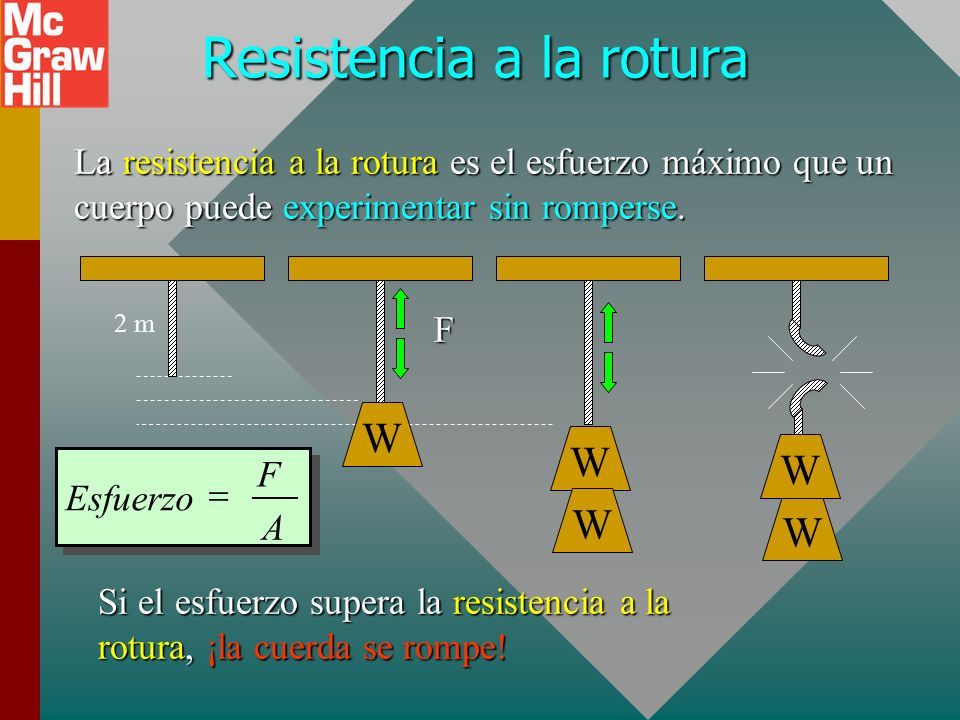

18 Resistencia a la rotura La resistencia a la rotura es el esfuerzo máximo que un cuerpo puede experimentar sin romperse. Si el esfuerzo supera la resistencia a la rotura, ¡la cuerda se rompe! W W F W W W 2 m F Esfuerzo A 

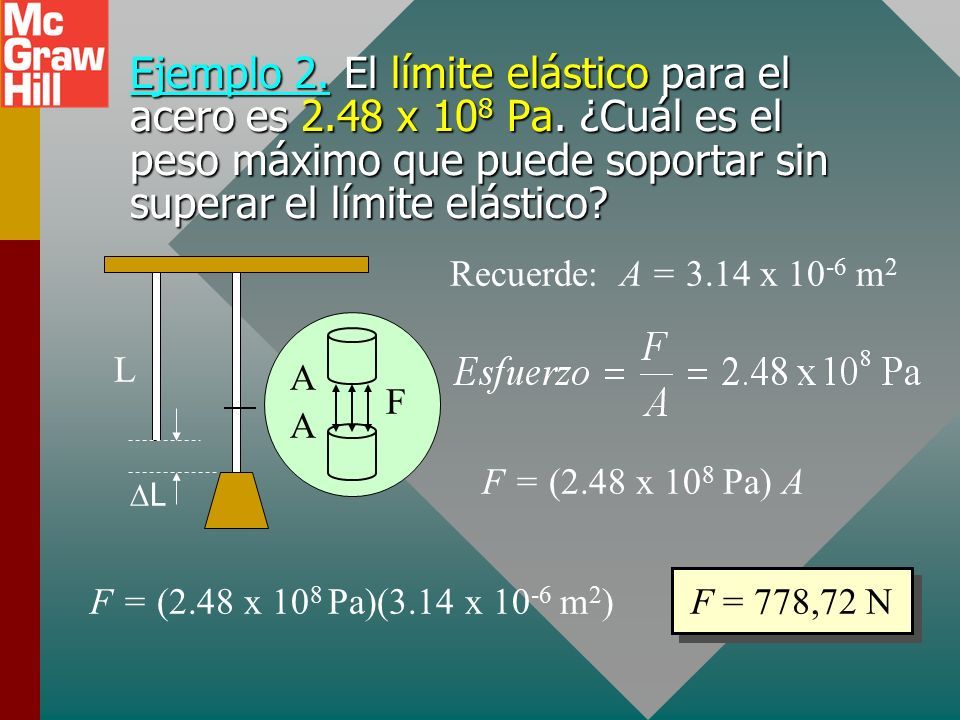

19 Ejemplo 2. El límite elástico para el acero es 2.48 x 10 8 Pa. ¿Cuál es el peso máximo que puede soportar sin superar el límite elástico? L LL A A F Recuerde: A = 3.14 x 10 -6 m 2 F = (2.48 x 10 8 Pa) A F = (2.48 x 10 8 Pa)(3.14 x 10 -6 m 2 ) F = 778,72 N

20 Ejemplo 2 (Cont.) La resistencia a la rotura para el acero es 4.89 x 10 8 Pa. ¿Cuál es el peso máximo que puede soportar sin romper el alambre? L LL A A F Recuerde: A = 3.14 x 10 -6 m 2 F = (4.89 x 10 8 Pa) A F = (4.89 x 10 8 Pa)(3.14 x 10 -6 m 2 ) F = 1535,46 N

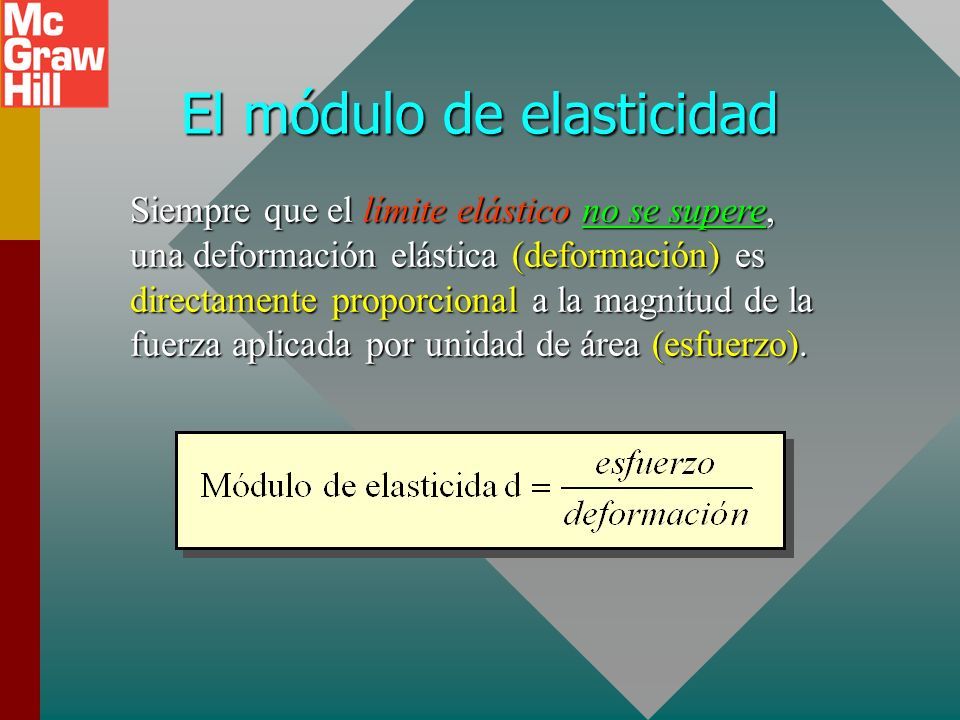

21 El módulo de elasticidad Siempre que el límite elástico no se supere, una deformación elástica (deformación) es directamente proporcional a la magnitud de la fuerza aplicada por unidad de área (esfuerzo).

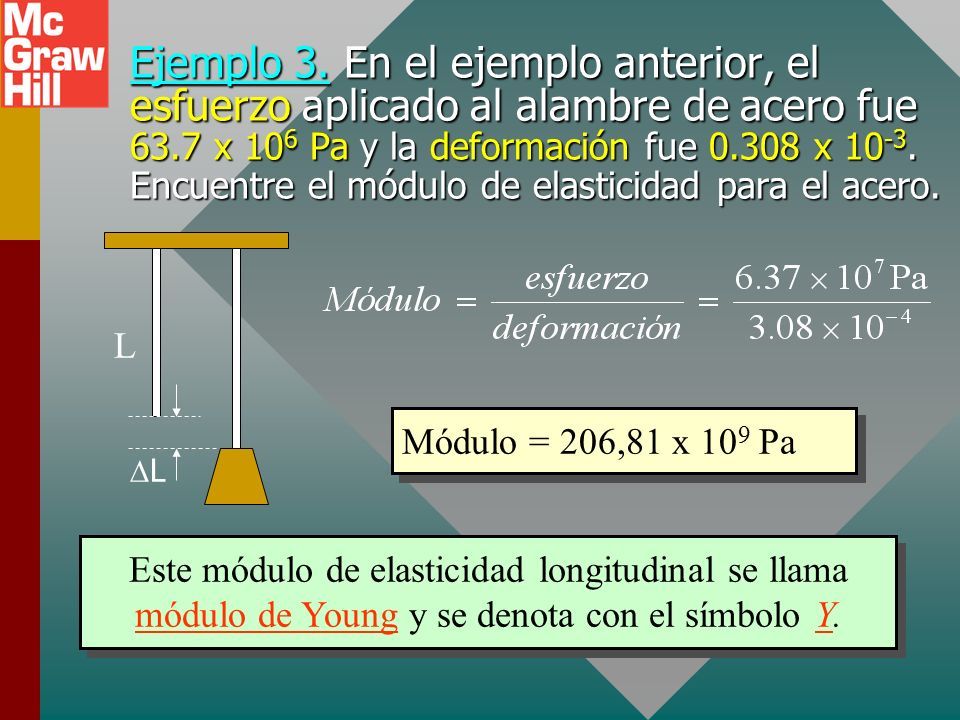

22 Ejemplo 3. En el ejemplo anterior, el esfuerzo aplicado al alambre de acero fue 63.7 x 10 6 Pa y la deformación fue 0.308 x 10 -3. Encuentre el módulo de elasticidad para el acero. L LL Módulo = 206,81 x 10 9 Pa Este módulo de elasticidad longitudinal se llama módulo de Young y se denota con el símbolo Y.

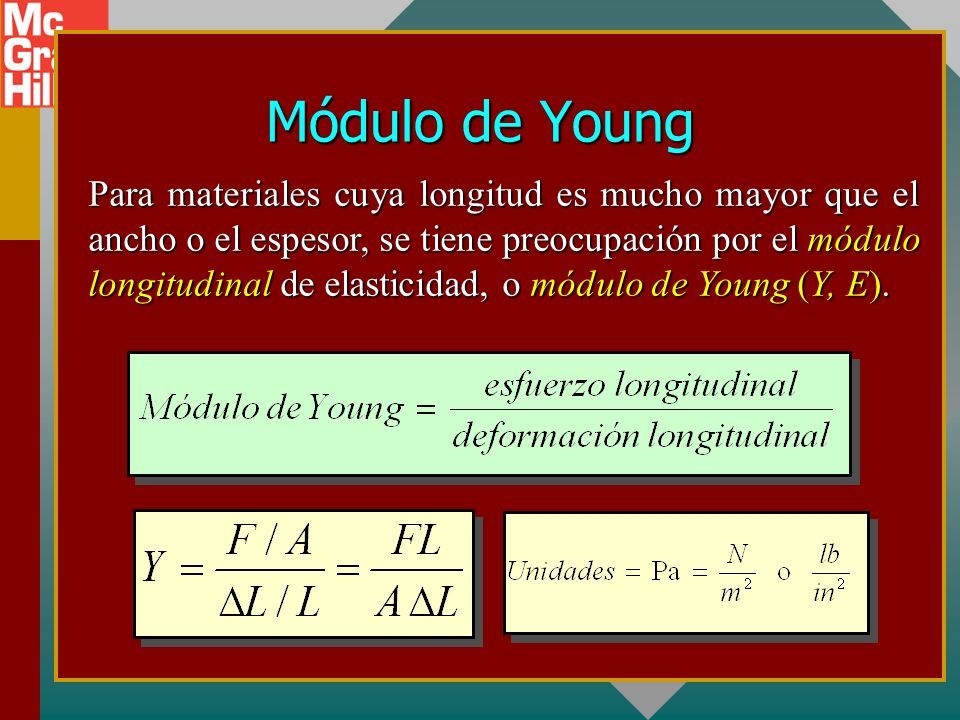

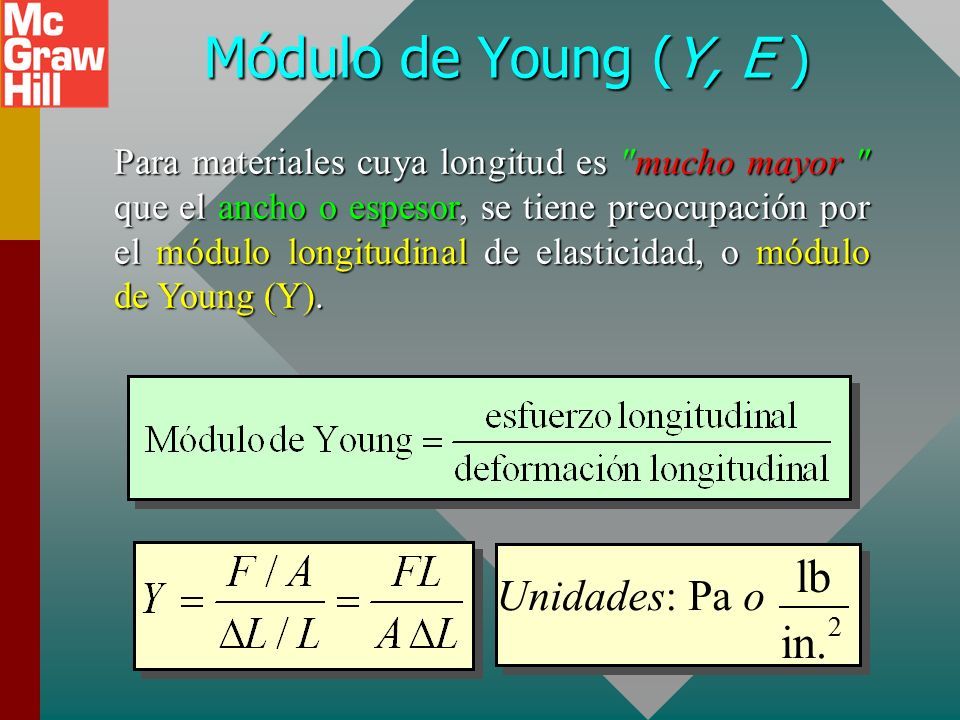

23 Módulo de Young (Y, E ) Para materiales cuya longitud es "mucho mayor " que el ancho o espesor, se tiene preocupación por el módulo longitudinal de elasticidad, o módulo de Young (Y). 2 lb in. Unidades: Pa o

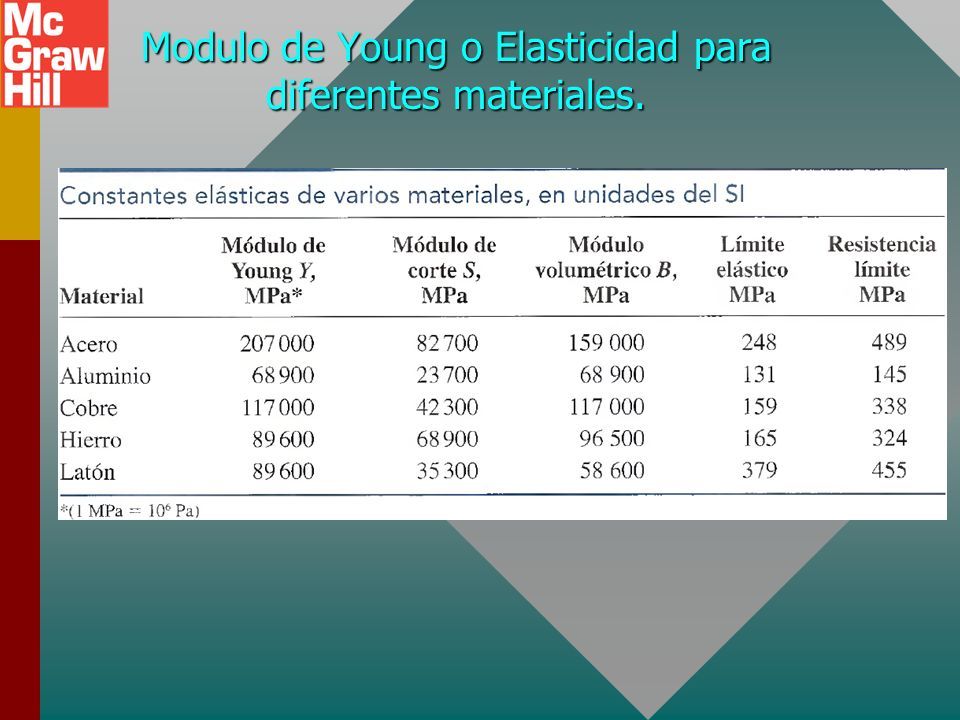

24 Modulo de Young o Elasticidad para diferentes materiales.

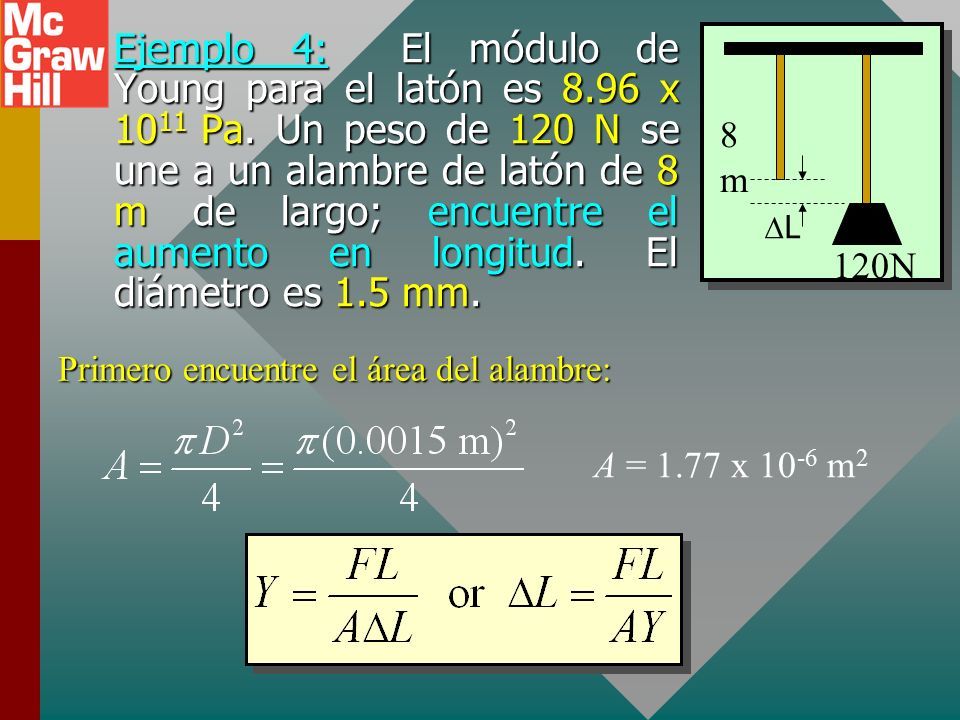

25 Ejemplo 4: El módulo de Young para el latón es 8.96 x 10 11 Pa. Un peso de 120 N se une a un alambre de latón de 8 m de largo; encuentre el aumento en longitud. El diámetro es 1.5 mm. 8m8m LL 120N Primero encuentre el área del alambre: A = 1.77 x 10 -6 m 2

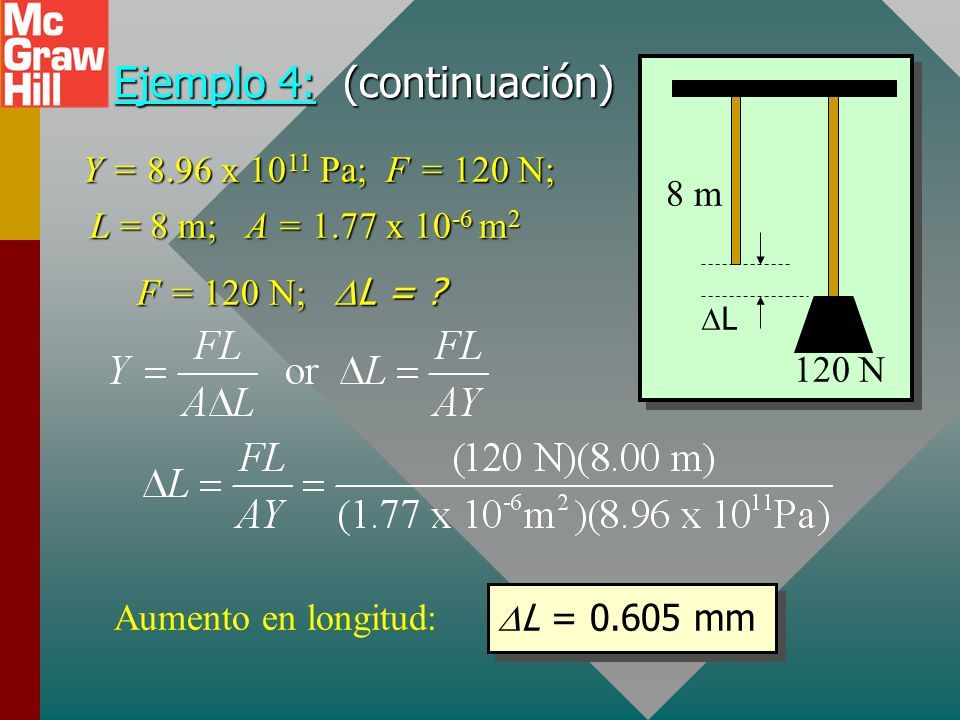

26 Ejemplo 4: (continuación) 8 m LL 120 N Y = 8.96 x 10 11 Pa; F = 120 N; L = 8 m; A = 1.77 x 10 -6 m 2 F = 120 N;  L = ? F = 120 N;  L = ?  L = 0.605 mm Aumento en longitud:

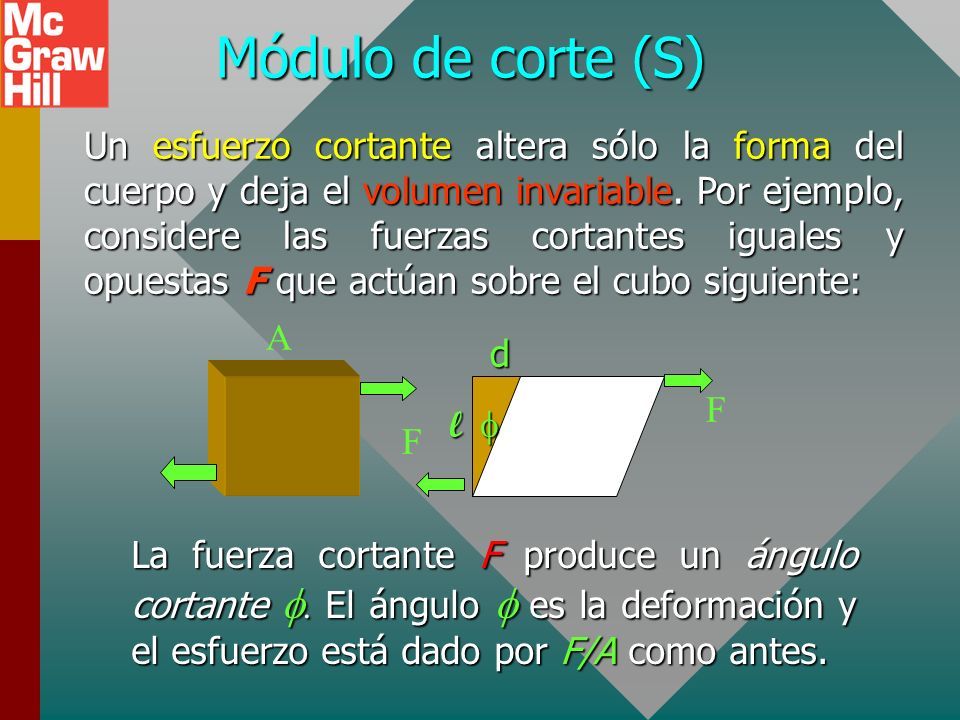

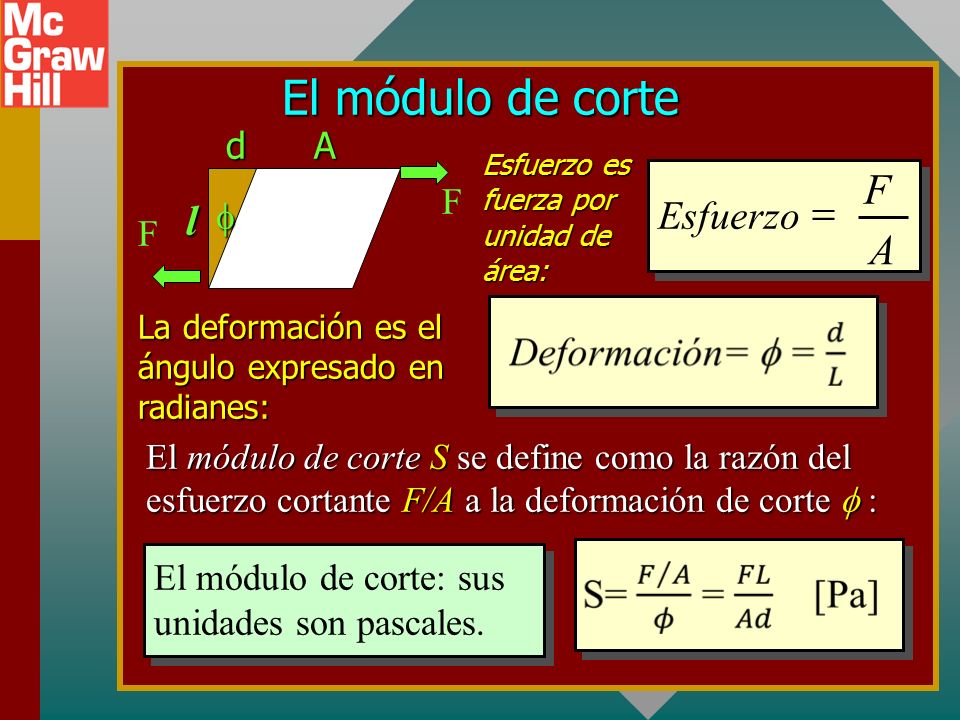

27 Módulo de corte (S) A F F  ld Un esfuerzo cortante altera sólo la forma del cuerpo y deja el volumen invariable. Por ejemplo, considere las fuerzas cortantes iguales y opuestas F que actúan sobre el cubo siguiente: La fuerza cortante F produce un ángulo cortante   El ángulo  es la deformación y el esfuerzo está dado por F/A como antes.

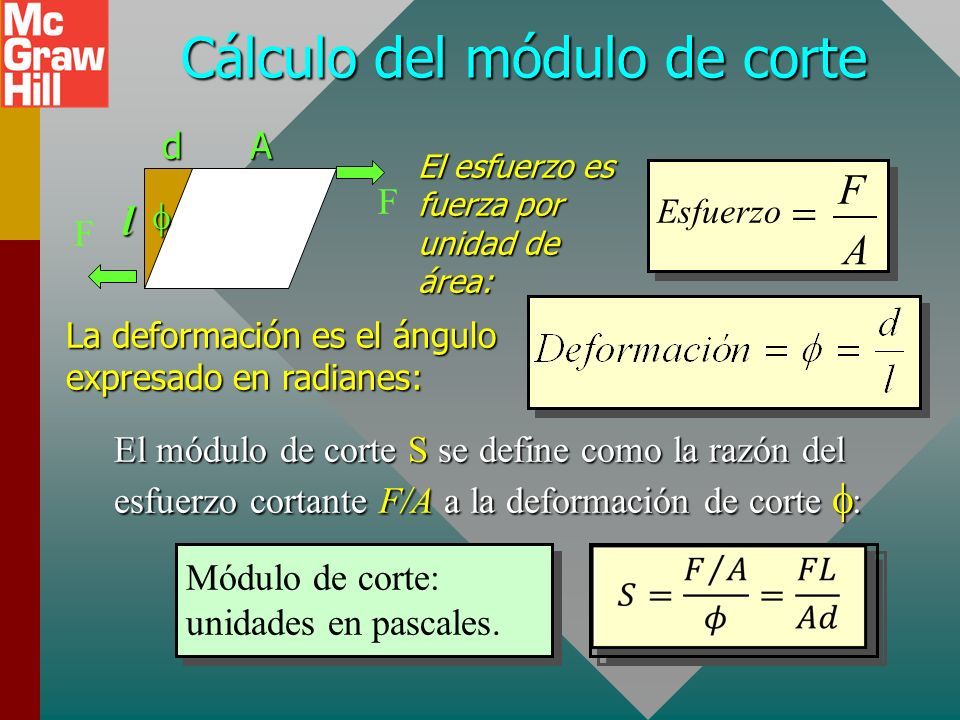

28 Cálculo del módulo de corte F F  ldA La deformación es el ángulo expresado en radianes: El esfuerzo es fuerza por unidad de área: El módulo de corte S se define como la razón del esfuerzo cortante F/A a la deformación de corte  : Módulo de corte: unidades en pascales. F Esfuerzo A 

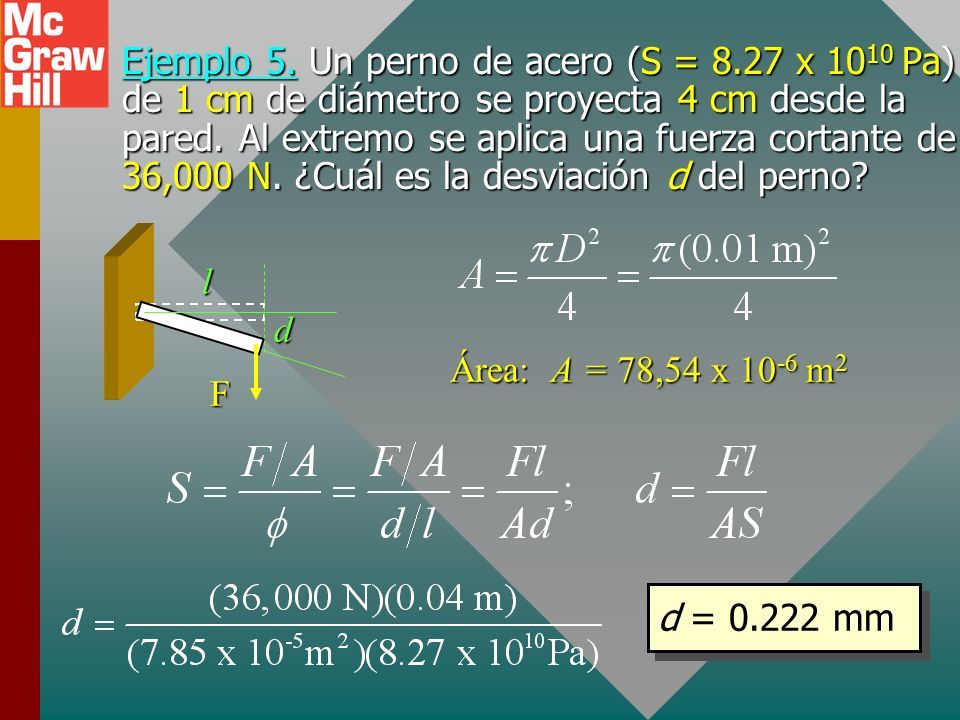

29 Ejemplo 5. Un perno de acero (S = 8.27 x 10 10 Pa) de 1 cm de diámetro se proyecta 4 cm desde la pared. Al extremo se aplica una fuerza cortante de 36,000 N. ¿Cuál es la desviación d del perno? dlF Área: A = 78,54 x 10 -6 m 2 d = 0.222 mm

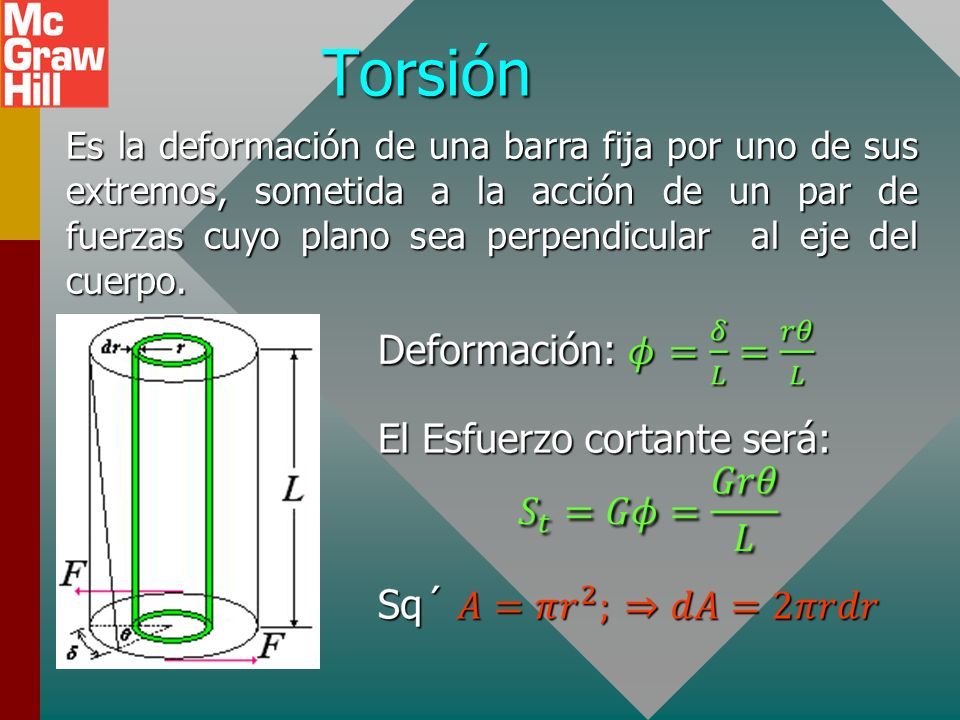

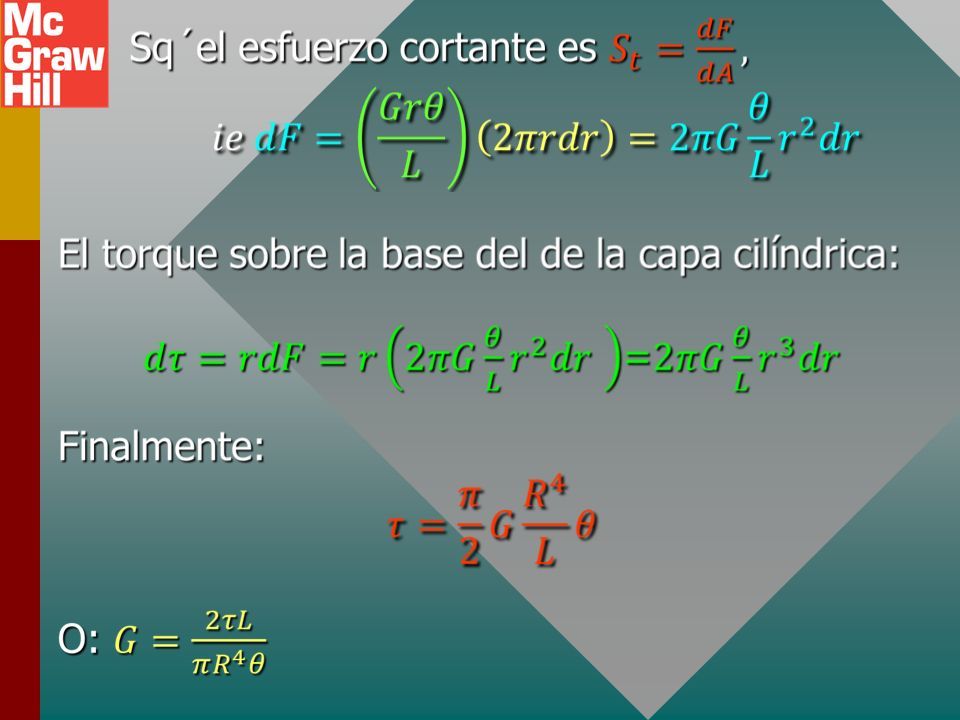

30 Torsión Es la deformación de una barra fija por uno de sus extremos, sometida a la acción de un par de fuerzas cuyo plano sea perpendicular al eje del cuerpo.

31

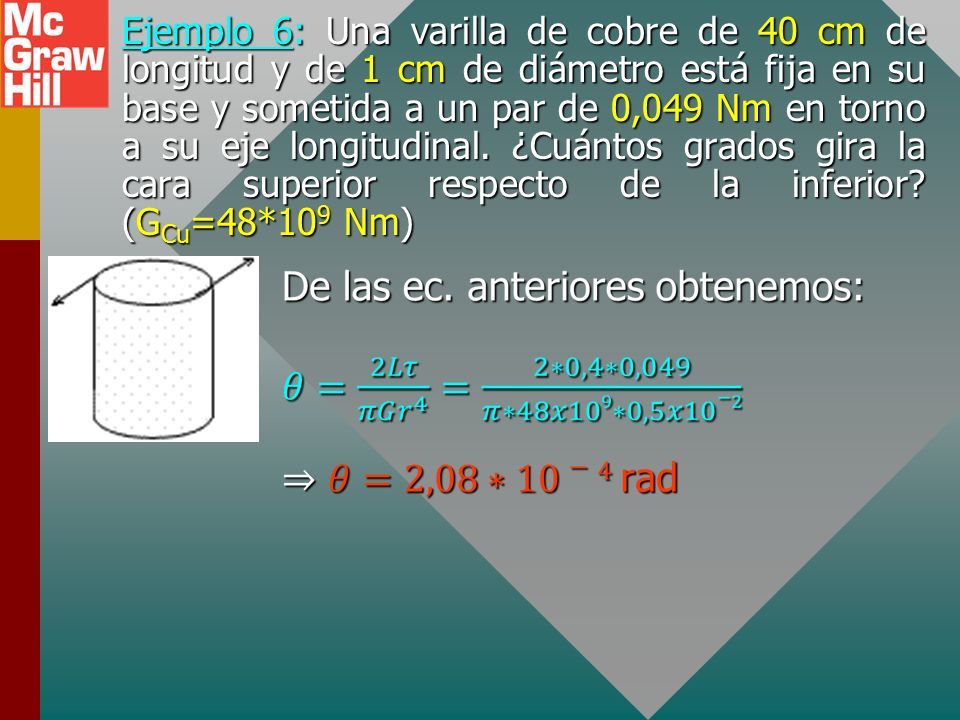

32 Ejemplo 6: Una varilla de cobre de 40 cm de longitud y de 1 cm de diámetro está fija en su base y sometida a un par de 0,049 Nm en torno a su eje longitudinal. ¿Cuántos grados gira la cara superior respecto de la inferior? (G Cu =48*10 9 Nm)

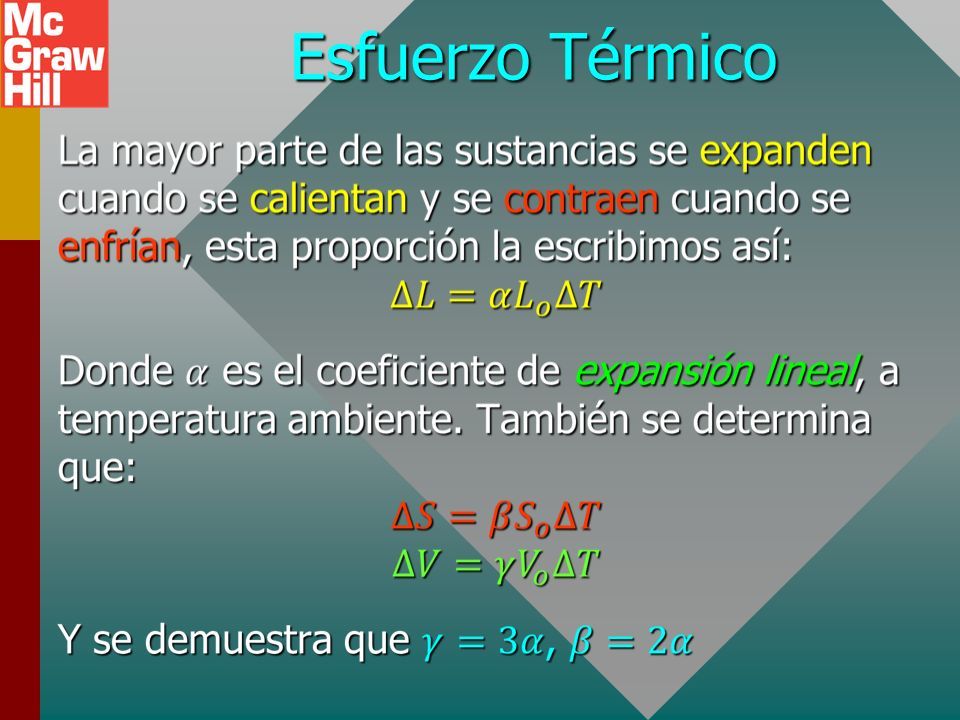

33 Esfuerzo Térmico

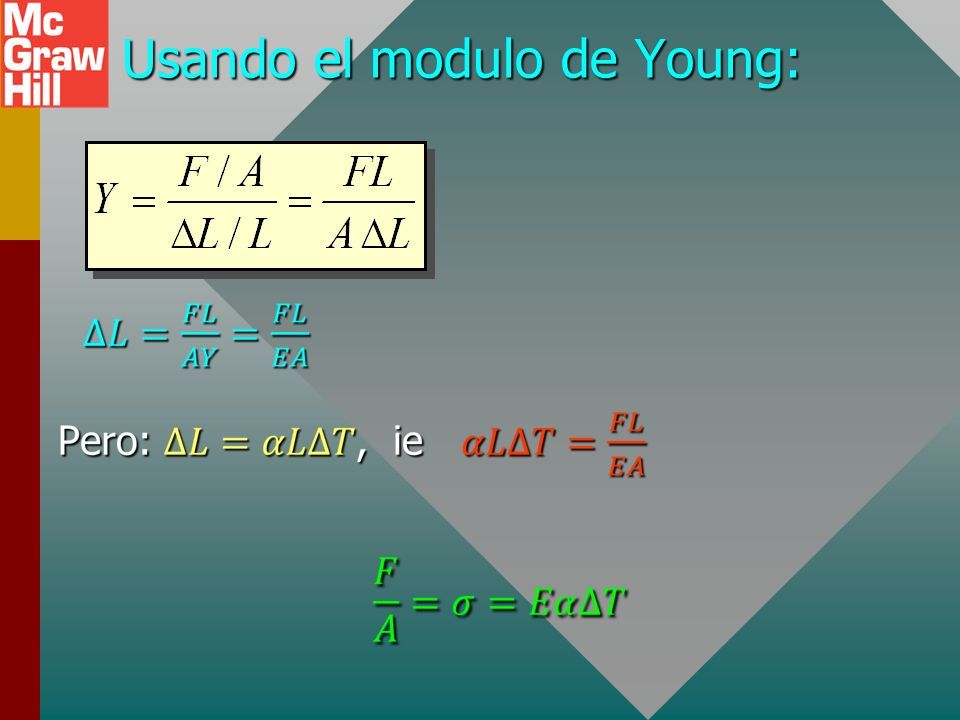

34 Usando el modulo de Young:

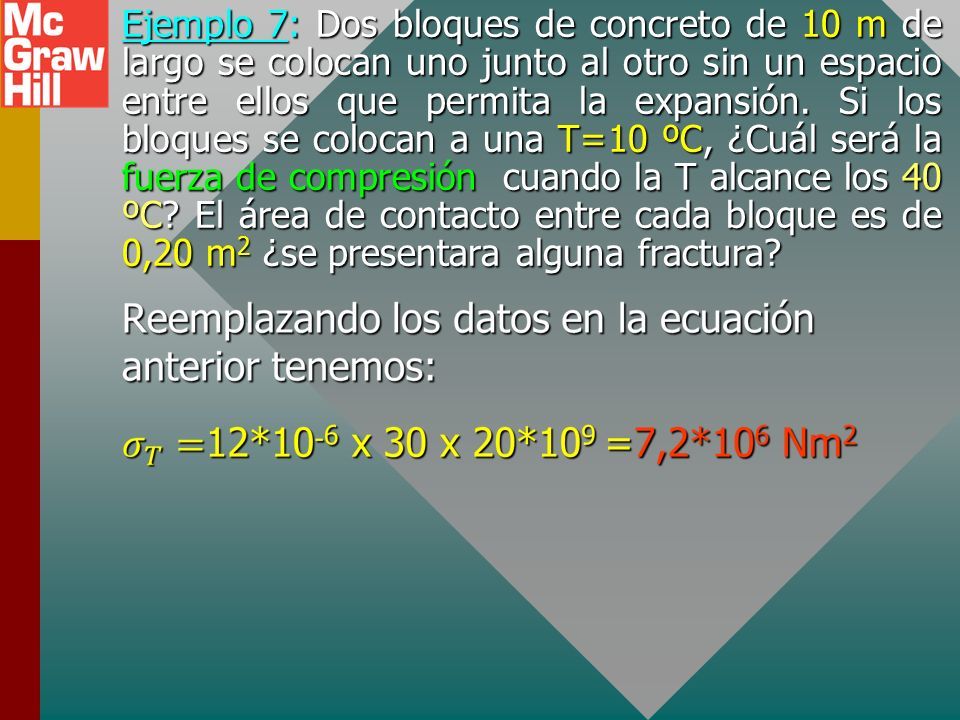

35 Ejemplo 7: Dos bloques de concreto de 10 m de largo se colocan uno junto al otro sin un espacio entre ellos que permita la expansión. Si los bloques se colocan a una T=10 ºC, ¿Cuál será la fuerza de compresión cuando la T alcance los 40 ºC? El área de contacto entre cada bloque es de 0,20 m 2 ¿se presentara alguna fractura?

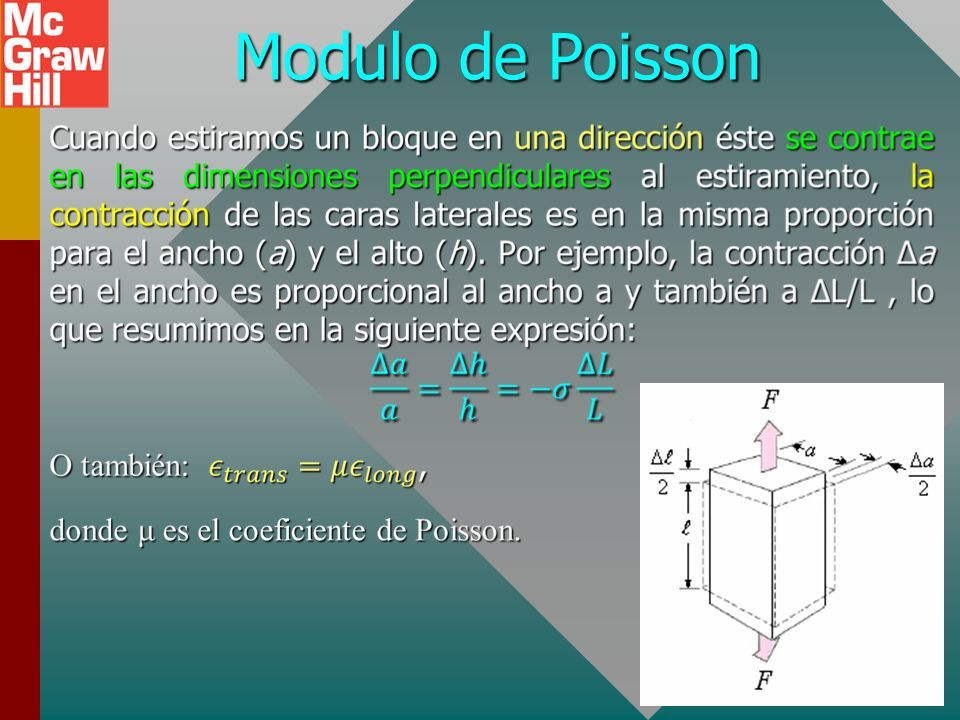

36 Modulo de Poisson

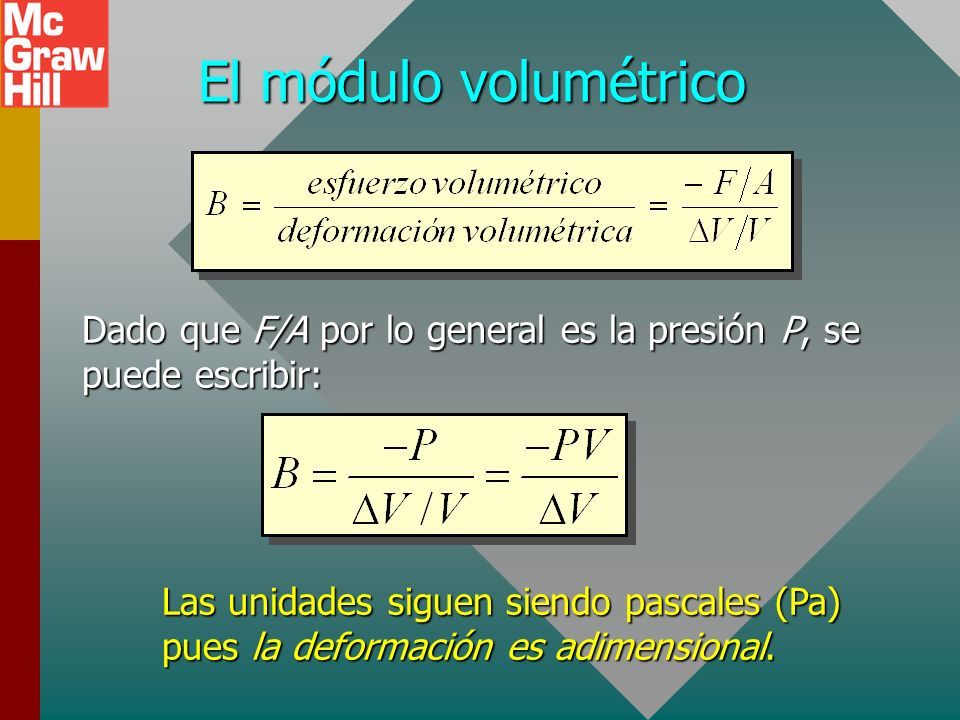

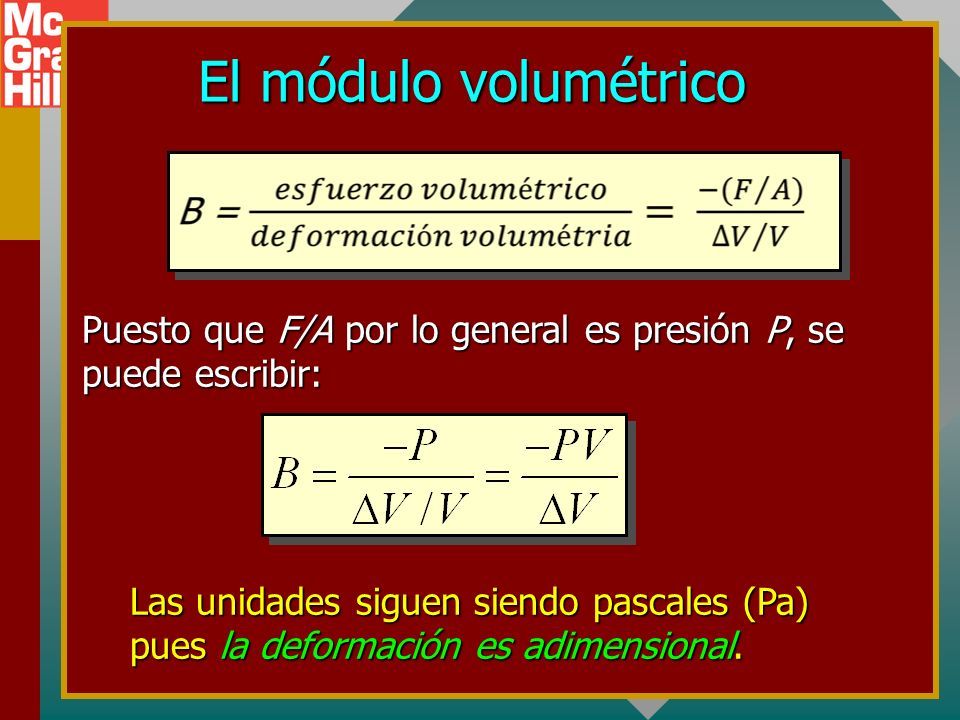

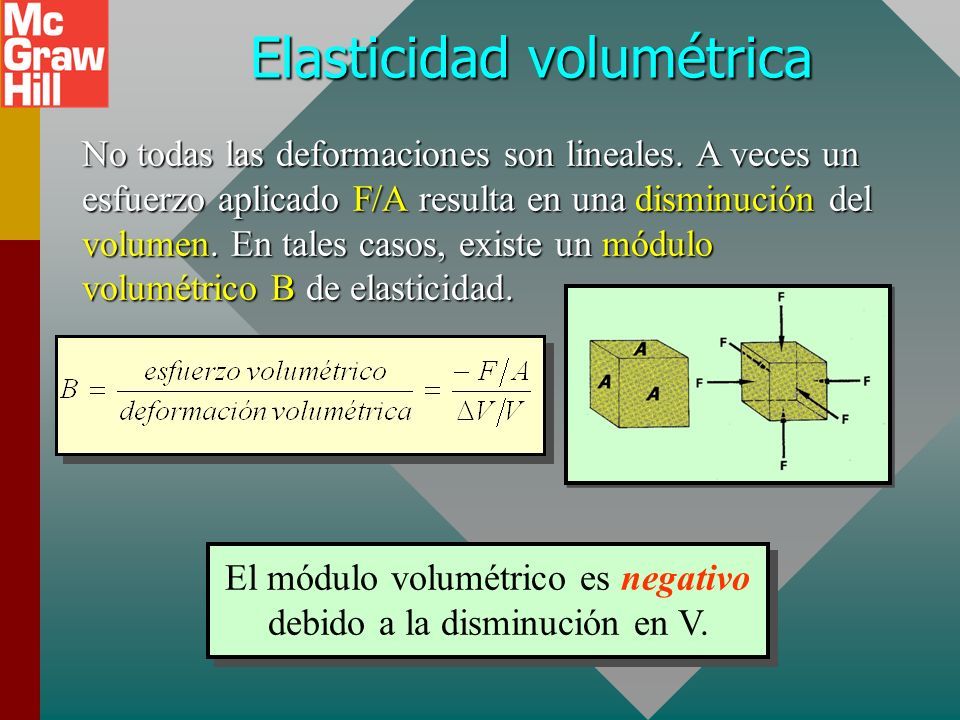

37 Elasticidad volumétrica No todas las deformaciones son lineales. A veces un esfuerzo aplicado F/A resulta en una disminución del volumen. En tales casos, existe un módulo volumétrico B de elasticidad. El módulo volumétrico es negativo debido a la disminución en V.

38 El módulo volumétrico Dado que F/A por lo general es la presión P, se puede escribir: Las unidades siguen siendo pascales (Pa) pues la deformación es adimensional.

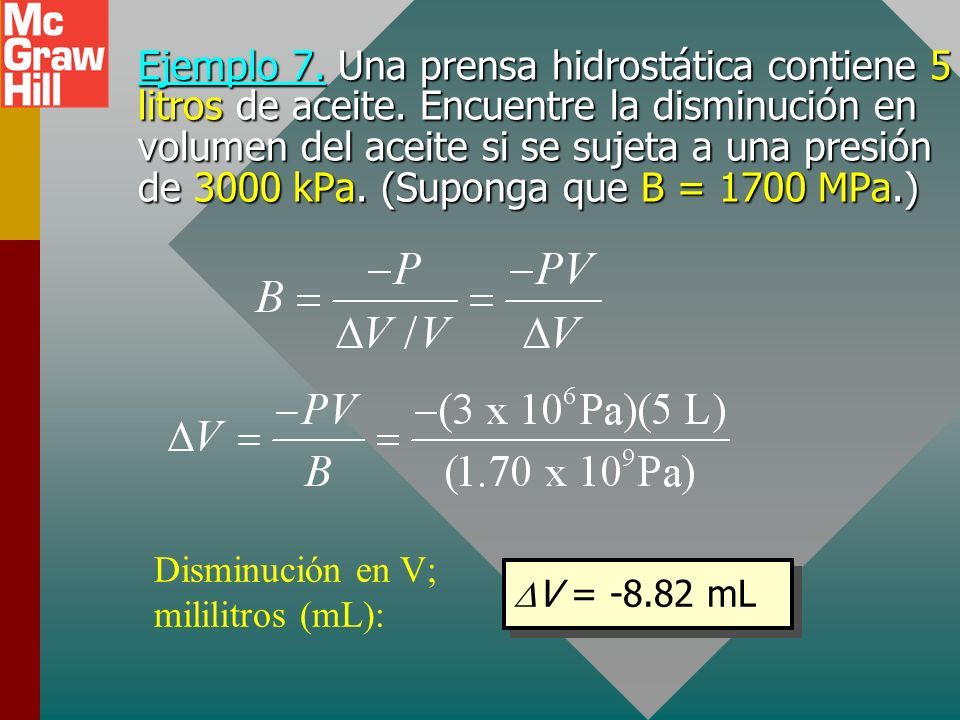

39 Ejemplo 7. Una prensa hidrostática contiene 5 litros de aceite. Encuentre la disminución en volumen del aceite si se sujeta a una presión de 3000 kPa. (Suponga que B = 1700 MPa.)  V = -8.82 mL Disminución en V; mililitros (mL):

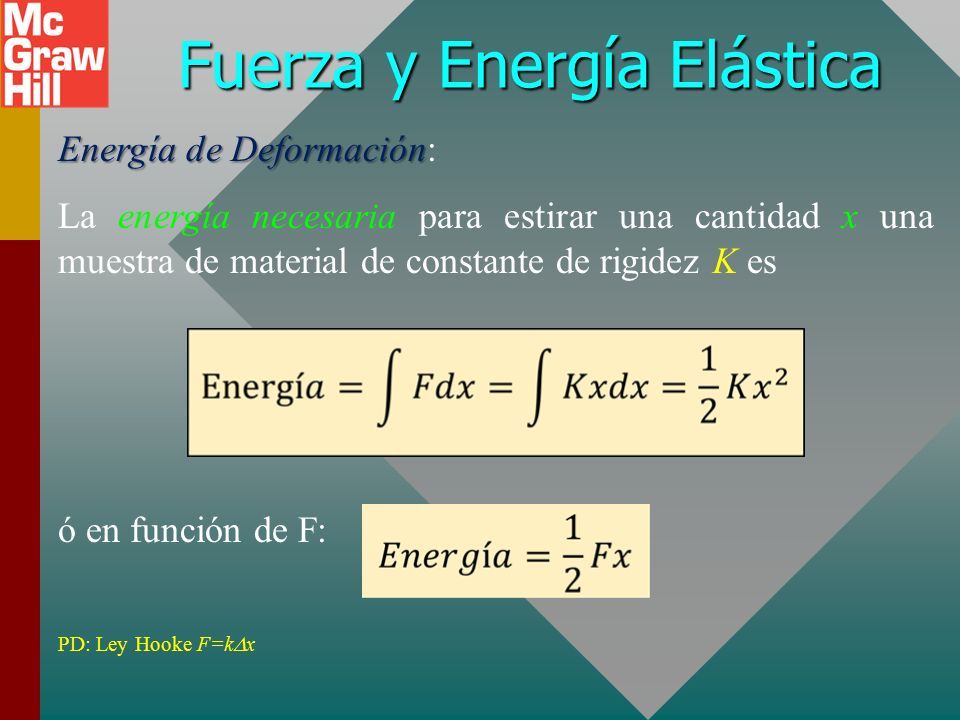

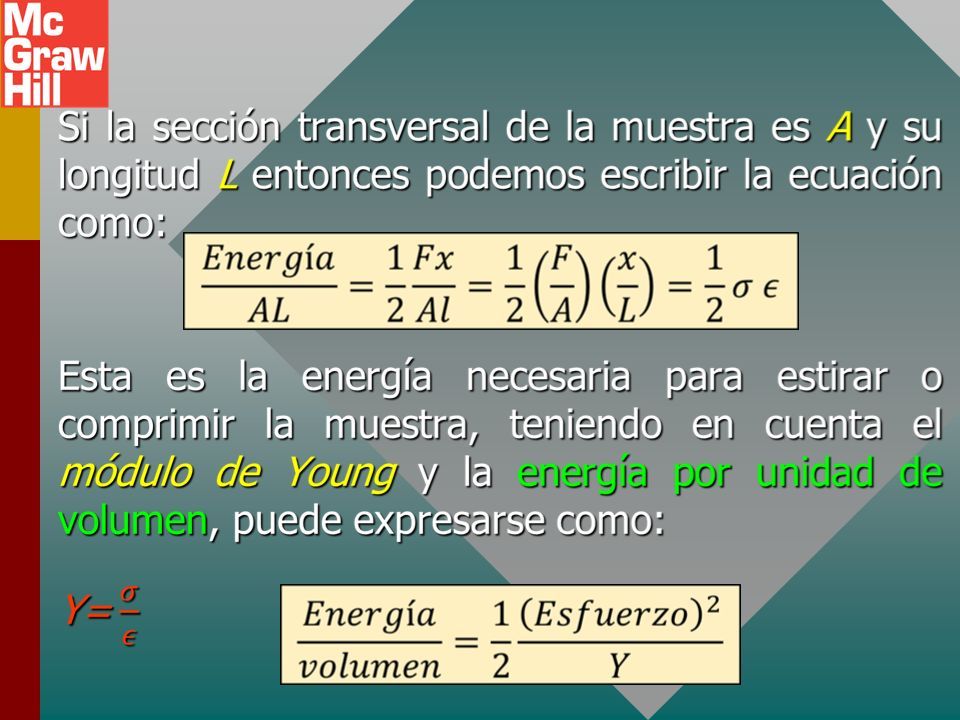

40 Fuerza y Energía Elástica Energía de Deformación Energía de Deformación: La energía necesaria para estirar una cantidad x una muestra de material de constante de rigidez K es ó en función de F: PD: Ley Hooke F=k  x

41

42 Ejemplo : Una carga de 100 kg está colgada de un alambre de acero de 1 m de longitud y 1 mm de radio. ¿A qué es igual el trabajo de tracción del alambre? W = 0.706 J Del módulo de Young (Y,E): Y para las fuerzas elásticas: Comparando (1) y (2), tenemos: Entonces: Reemplazando obtenemos

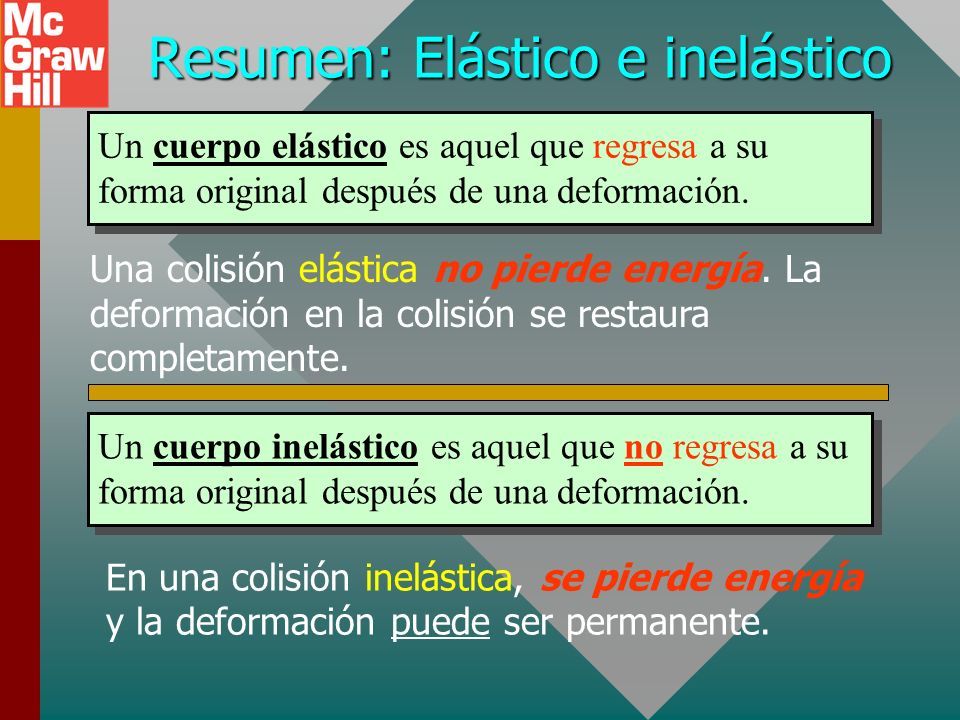

43 Resumen: Elástico e inelástico Un cuerpo inelástico es aquel que no regresa a su forma original después de una deformación. En una colisión inelástica, se pierde energía y la deformación puede ser permanente. Una colisión elástica no pierde energía. La deformación en la colisión se restaura completamente. Un cuerpo elástico es aquel que regresa a su forma original después de una deformación.

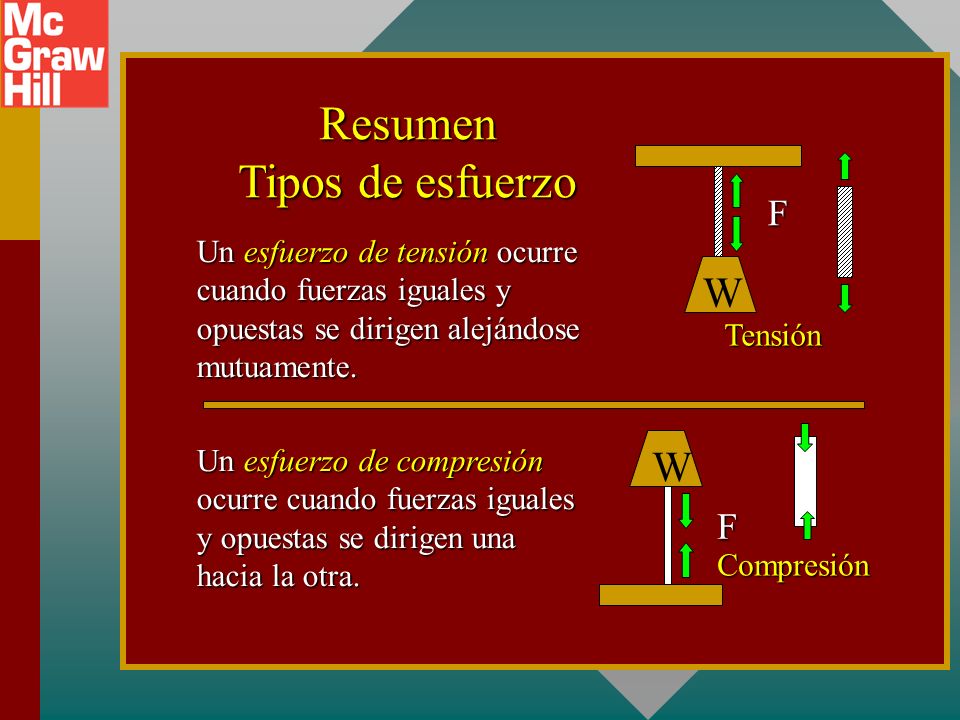

44 Un esfuerzo de tensión ocurre cuando fuerzas iguales y opuestas se dirigen alejándose mutuamente. Un esfuerzo de compresión ocurre cuando fuerzas iguales y opuestas se dirigen una hacia la otra. F W Tensión F W Compresión Resumen Tipos de esfuerzo

45 Resumen de definiciones El esfuerzo es la razón de una fuerza aplicada F al área A sobre la que actúa: La deformaciónes el cambio relativo en dimensiones o forma de un cuerpo como resultado de un esfuerzo aplicado: La deformación es el cambio relativo en dimensiones o forma de un cuerpo como resultado de un esfuerzo aplicado: Ejemplos: Cambio en longitud por unidad de longitud; cambio en volumen por unidad de volumen. F Esfuerzo A 

46 Esfuerzo y deformación longitudinales L LL A A F Para alambres, varillas y barras, hay un esfuerzo longitudinal F/A que produce un cambio en longitud por unidad de longitud. En tales casos: F Esfuerzo A  L Deformación L  

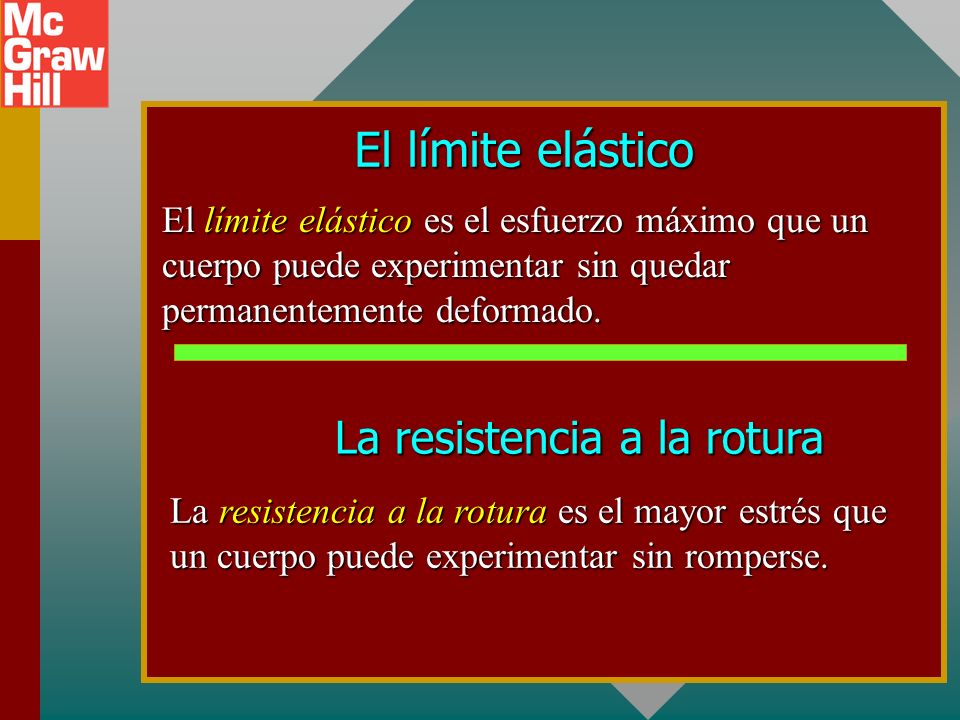

47 El límite elástico El límite elástico es el esfuerzo máximo que un cuerpo puede experimentar sin quedar permanentemente deformado. La resistencia a la rotura es el mayor estrés que un cuerpo puede experimentar sin romperse. La resistencia a la rotura

48 Módulo de Young Para materiales cuya longitud es mucho mayor que el ancho o el espesor, se tiene preocupación por el módulo longitudinal de elasticidad, o módulo de Young (Y, E).

49 El módulo de corte F F  ldA La deformación es el ángulo expresado en radianes: Esfuerzo es fuerza por unidad de área: El módulo de corte S se define como la razón del esfuerzo cortante F/A a la deformación de corte  : El módulo de corte: sus unidades son pascales. F Esfuerzo A 

50 El módulo volumétrico Puesto que F/A por lo general es presión P, se puede escribir: Las unidades siguen siendo pascales (Pa) pues la deformación es adimensional.

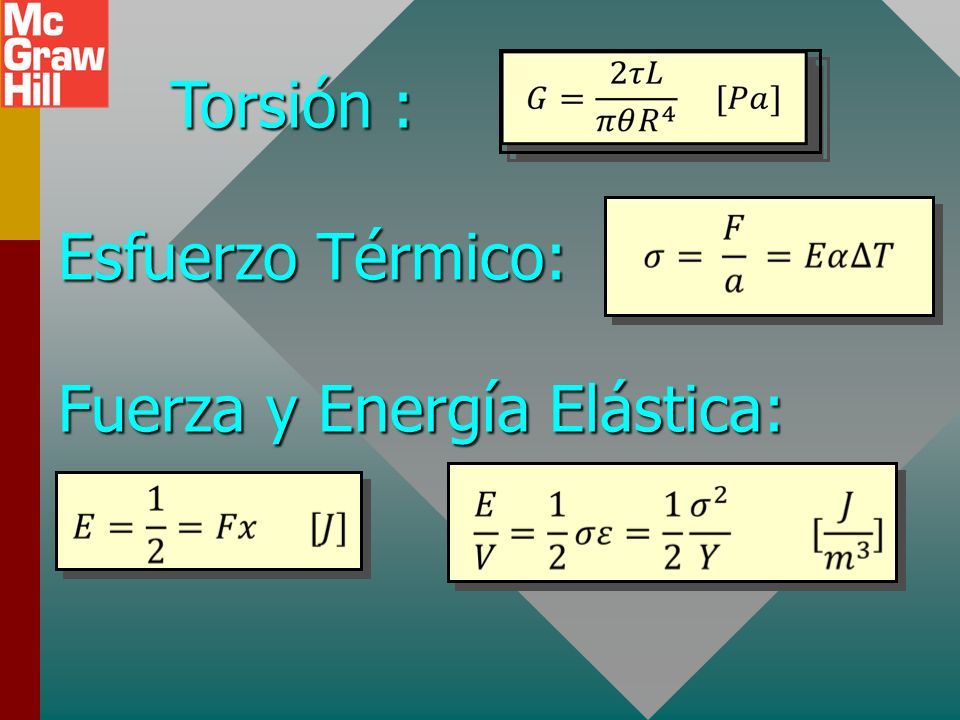

51 Torsión : Esfuerzo Térmico: Fuerza y Energía Elástica:
