1
MECANISMES
2

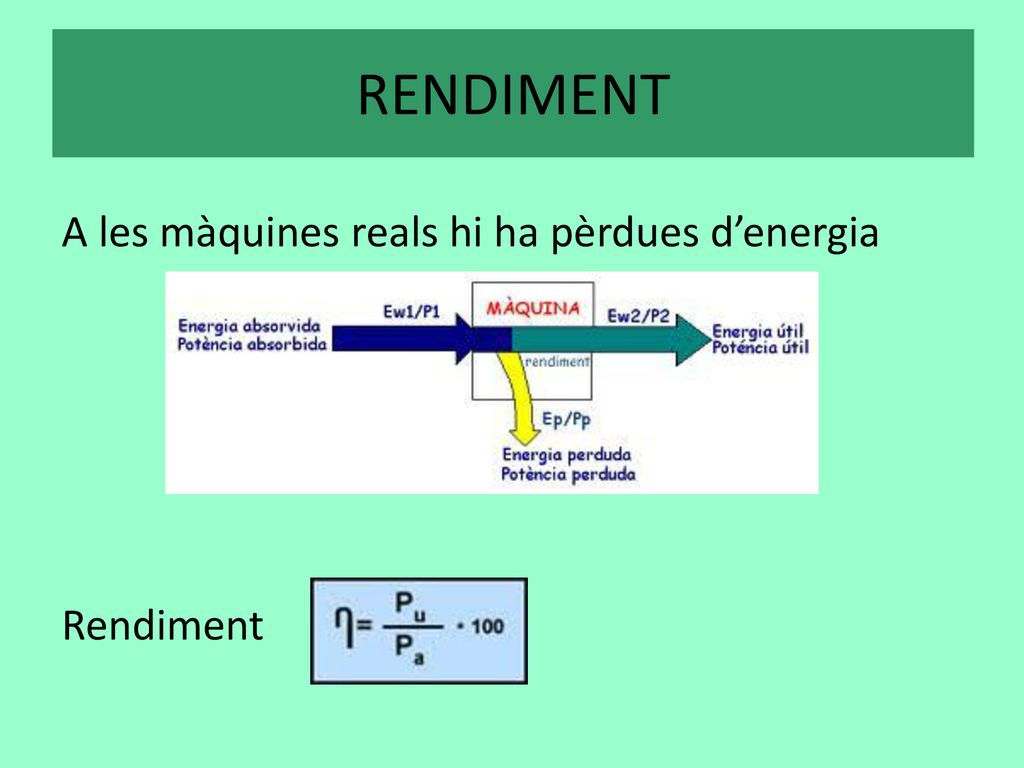

RENDIMENT A les màquines reals hi ha pèrdues d’energia Rendiment
3

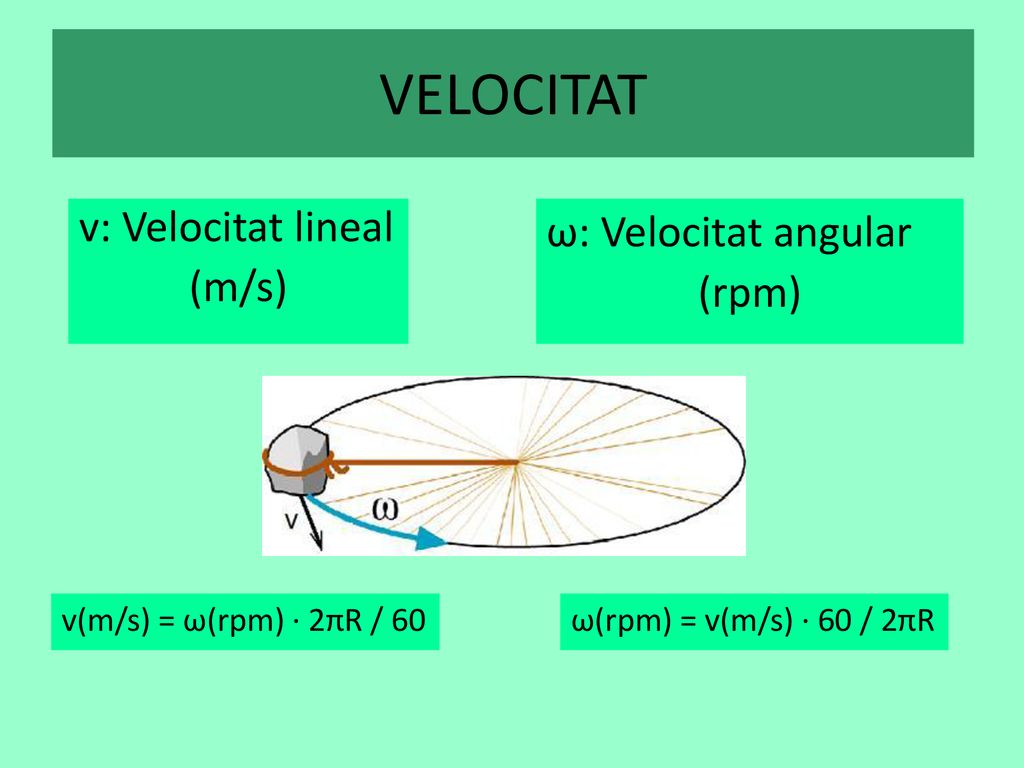

VELOCITAT v: Velocitat lineal (m/s) ω: Velocitat angular (rpm)
v(m/s) = ω(rpm) · 2πR / 60 ω(rpm) = v(m/s) · 60 / 2πR
4

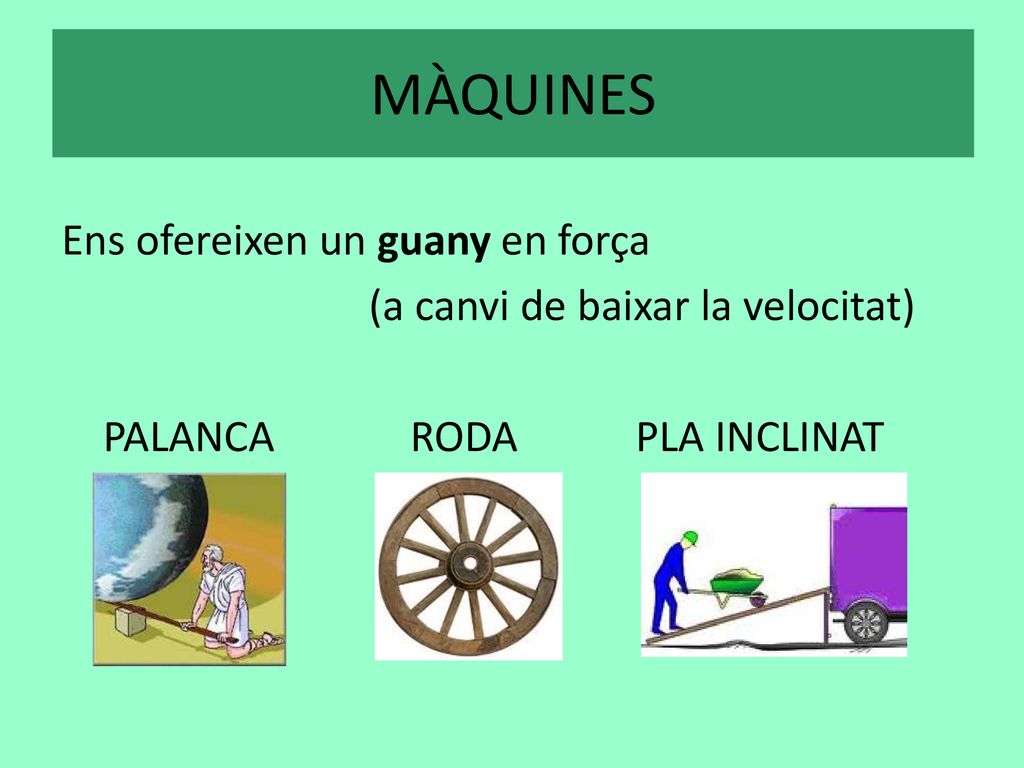

MÀQUINES Ens ofereixen un guany en força
(a canvi de baixar la velocitat) PALANCA RODA PLA INCLINAT
5
MECANISMES CIRCULAR-CIRCULAR CIRCULAR-LINEAL
CIRCULAR-LINEAL ALTERNATIU CIRCULAR-CIRCULAR ALTERNATIU
6

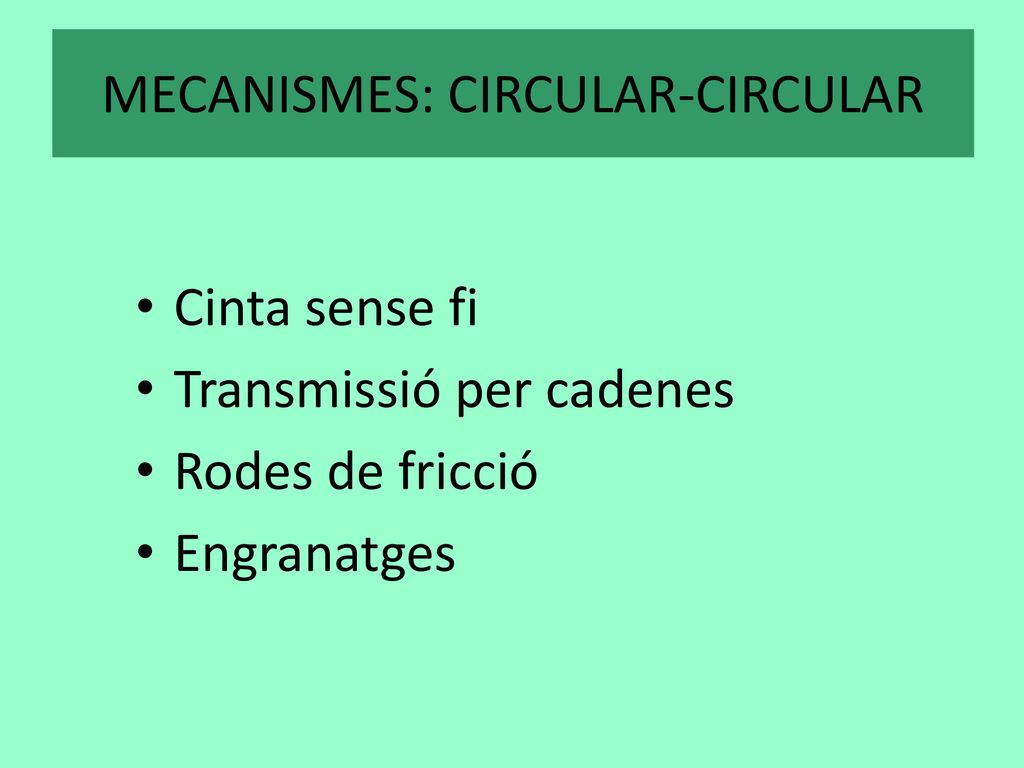

MECANISMES: CIRCULAR-CIRCULAR
Cinta sense fi Transmissió per cadenes Rodes de fricció Engranatges
7

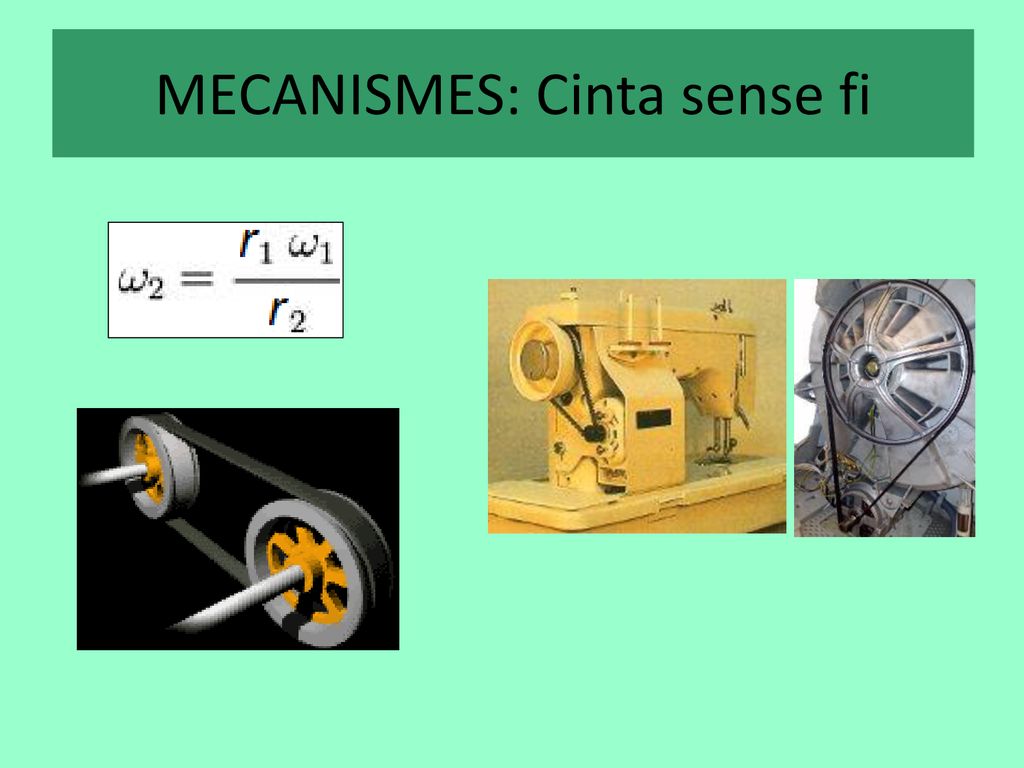

MECANISMES: Cinta sense fi
8

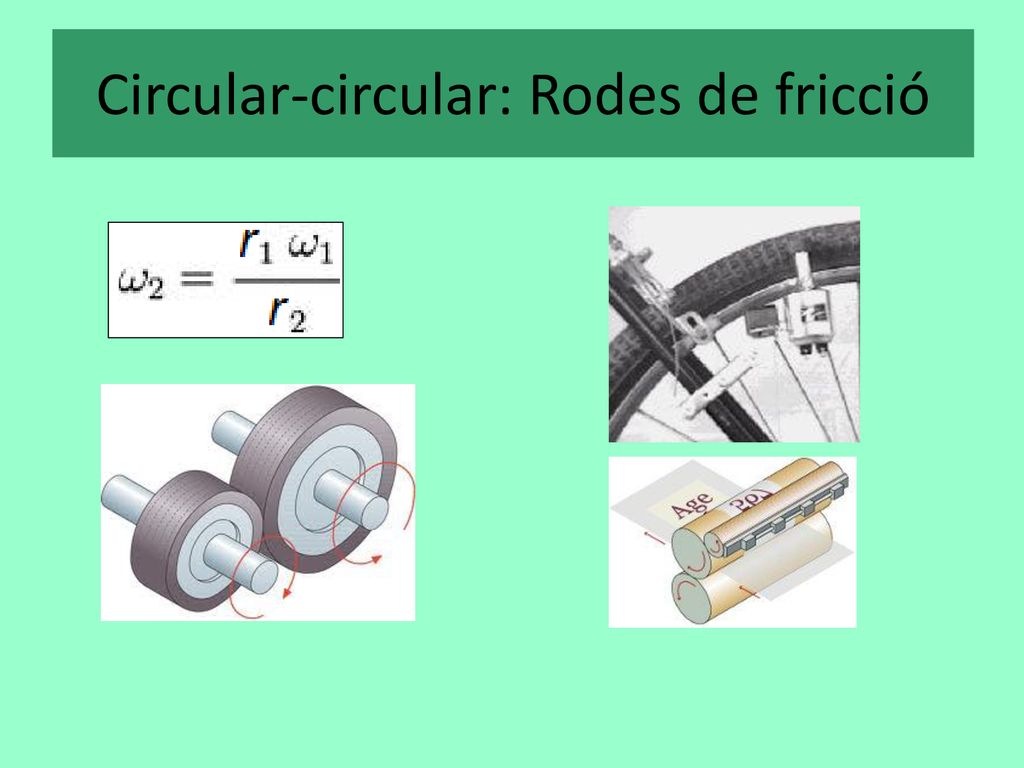

Circular-circular: Rodes de fricció
9

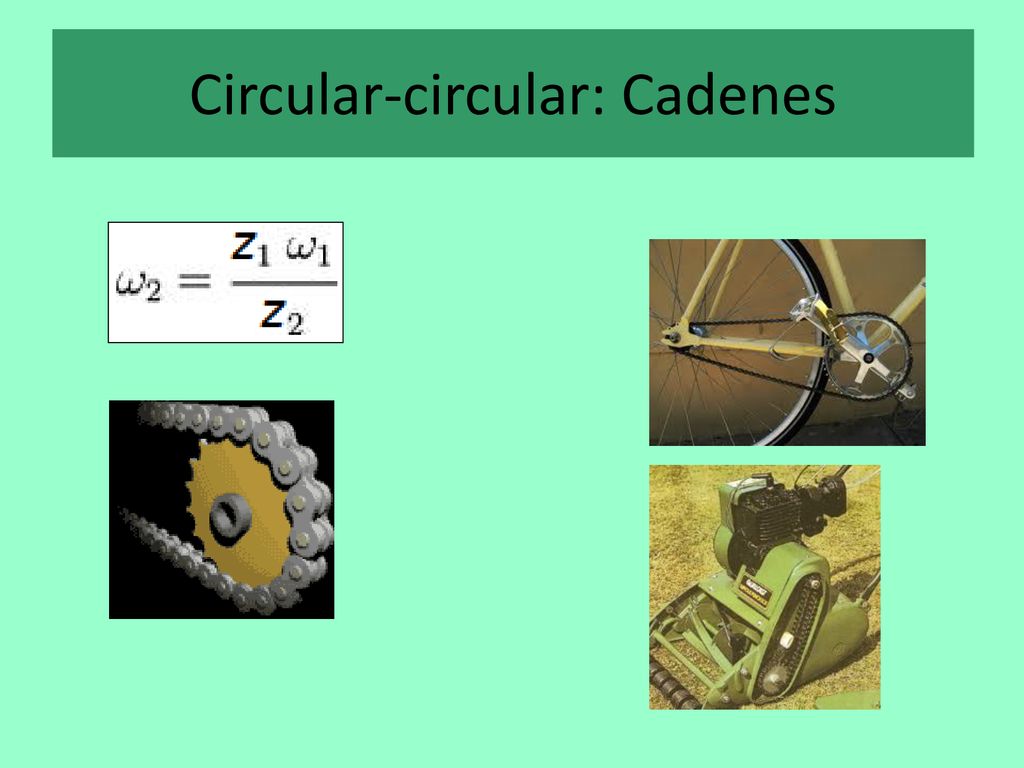

Circular-circular: Cadenes
10

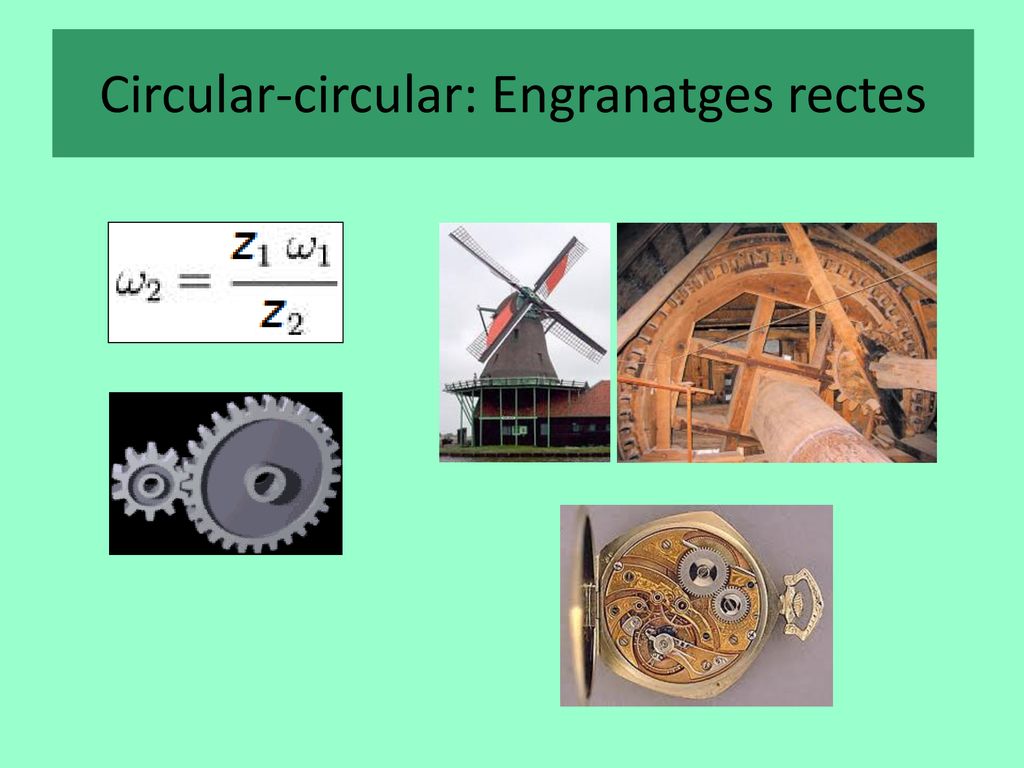

Circular-circular: Engranatges rectes
11

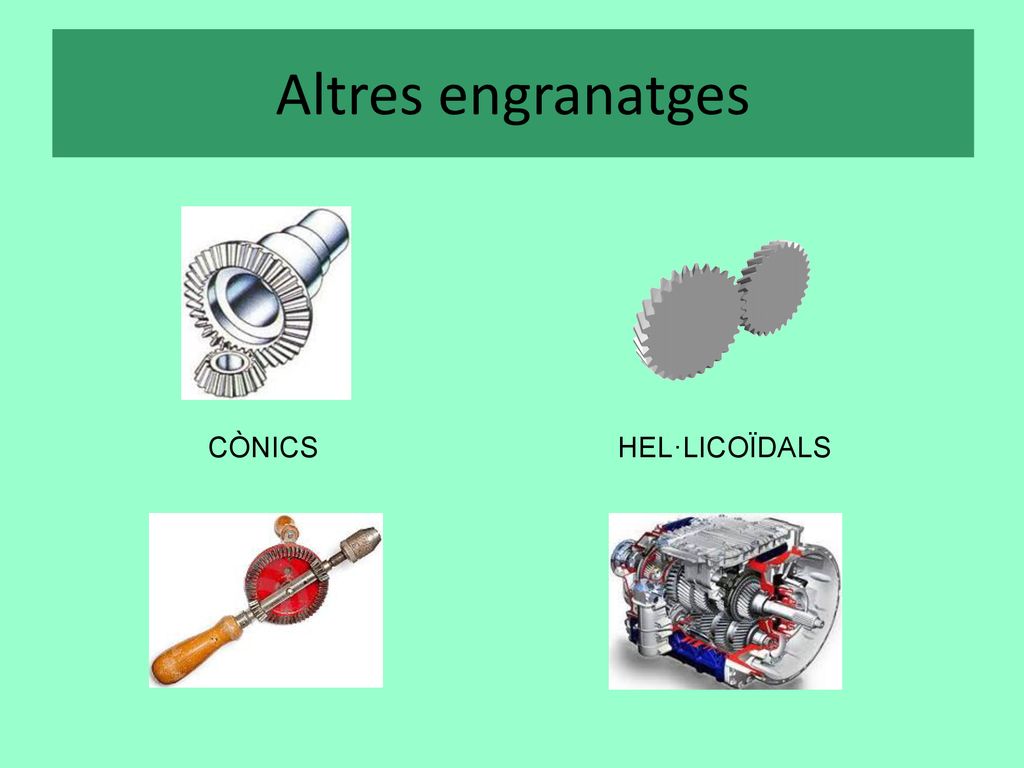

Altres engranatges CÒNICS HEL·LICOÏDALS
12

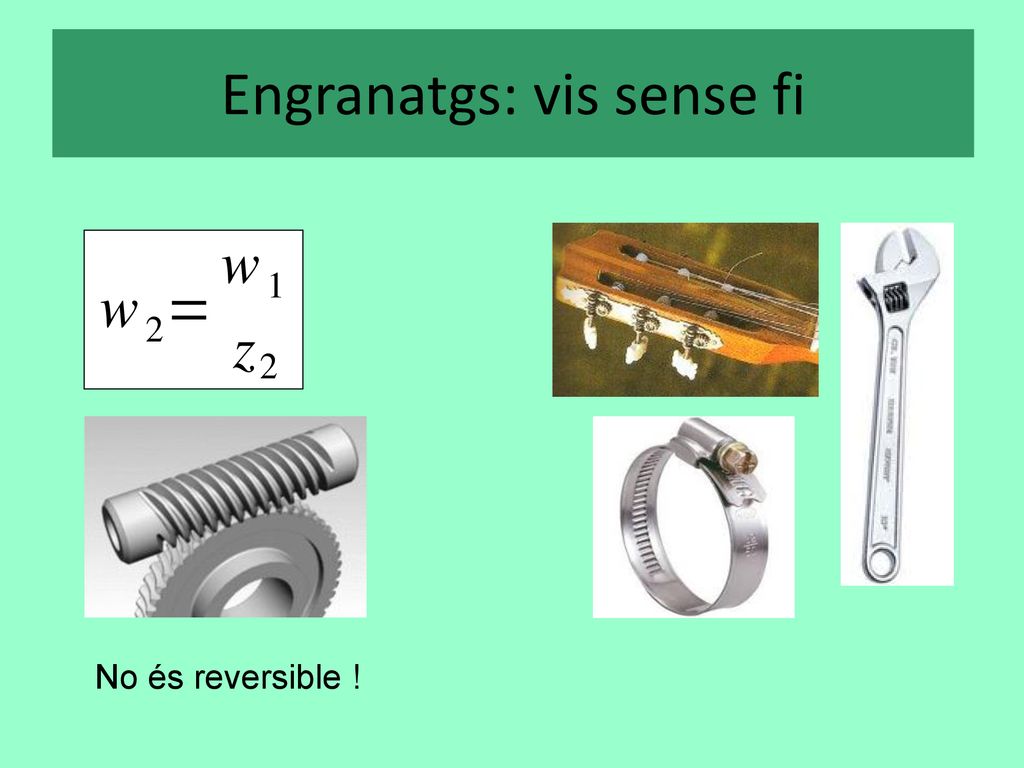

Engranatgs: vis sense fi
No és reversible !
13
MECANISMES CIRCULAR-CIRCULAR CIRCULAR-LINEAL
CIRCULAR-LINEAL ALTERNATIU CIRCULAR-CIRCULAR ALTERNATIU
14

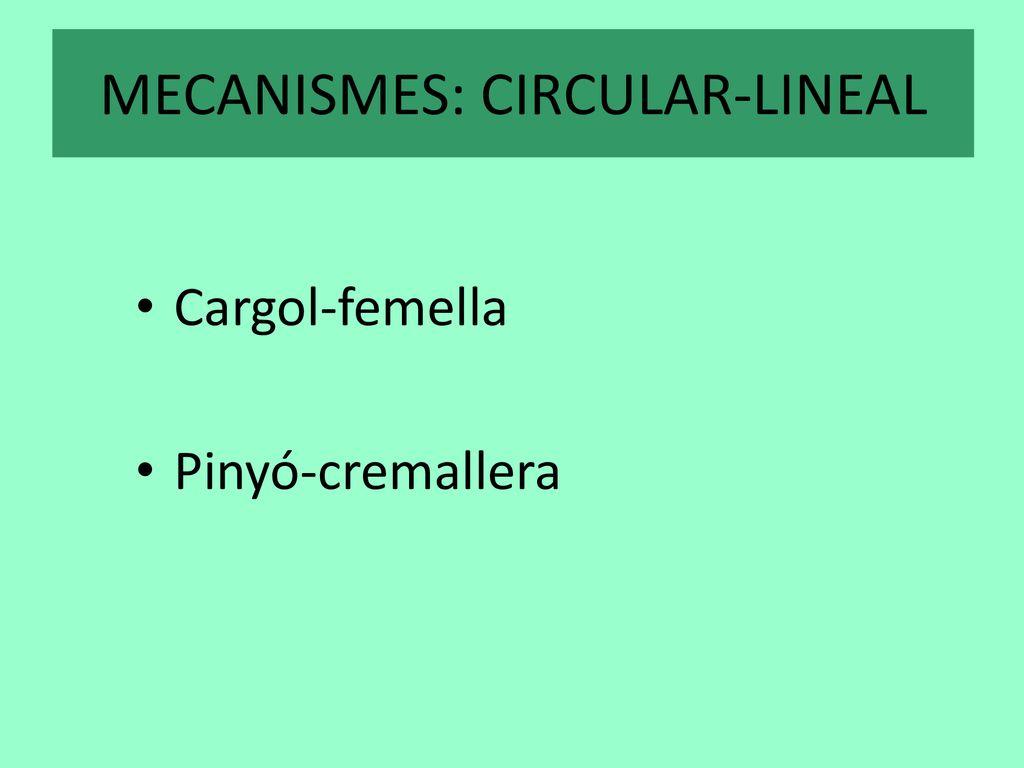

MECANISMES: CIRCULAR-LINEAL
Cargol-femella Pinyó-cremallera
15

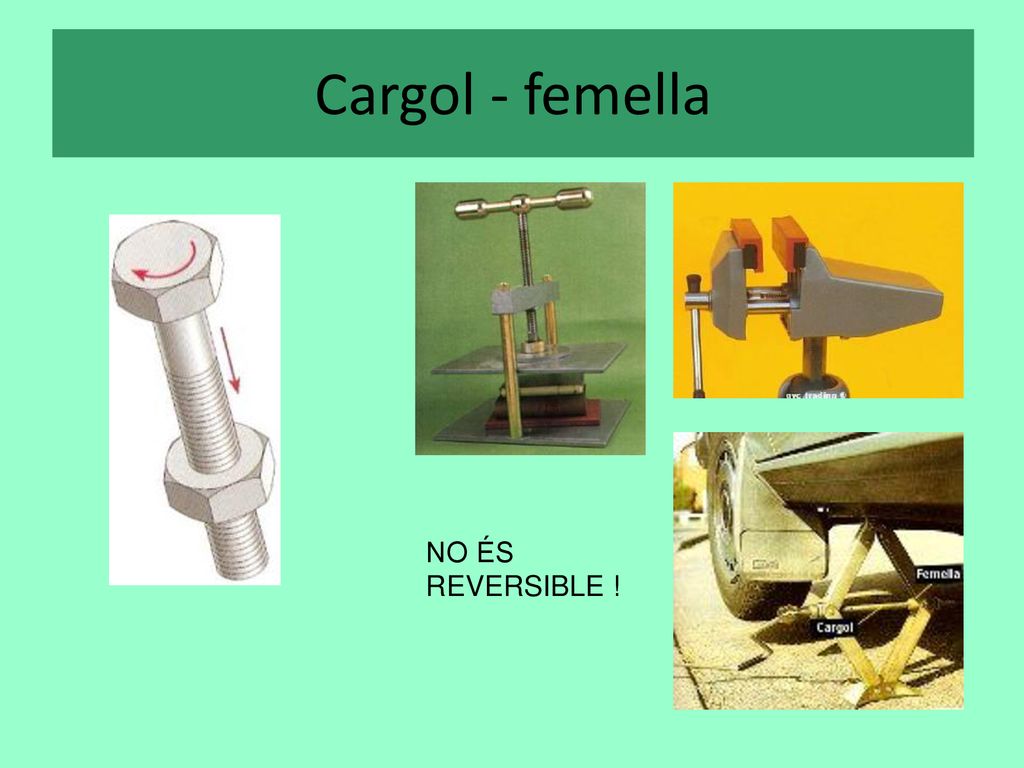

Cargol - femella NO ÉS REVERSIBLE !
16

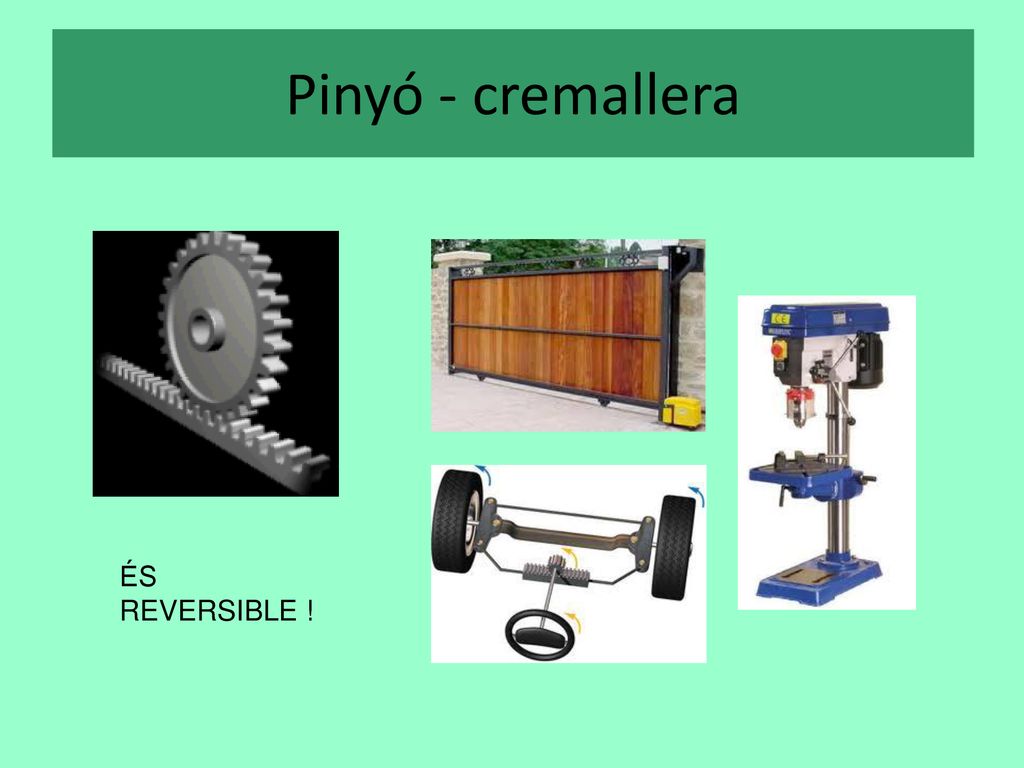

Pinyó - cremallera ÉS REVERSIBLE !
17
MECANISMES CIRCULAR-CIRCULAR CIRCULAR-LINEAL
CIRCULAR-LINEAL ALTERNATIU CIRCULAR-CIRCULAR ALTERNATIU
18
MECANISMES: CIRCULAR-LINEAL ALTERNATIU
Biela manovella Lleva seguidor
19

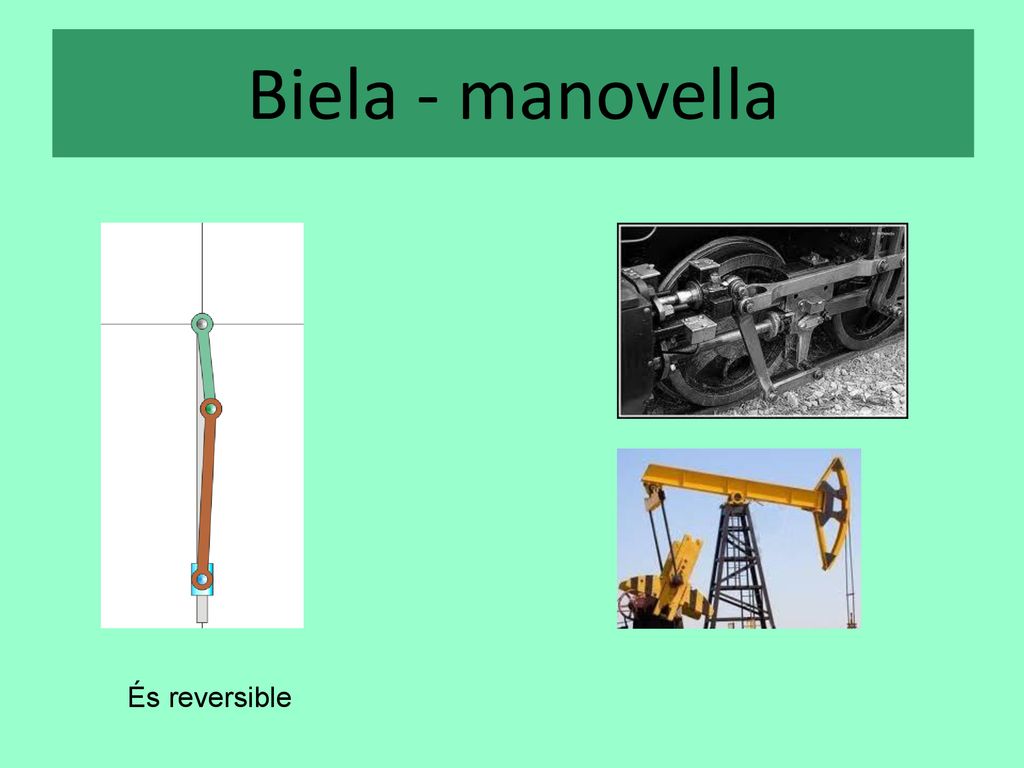

Biela - manovella És reversible
20

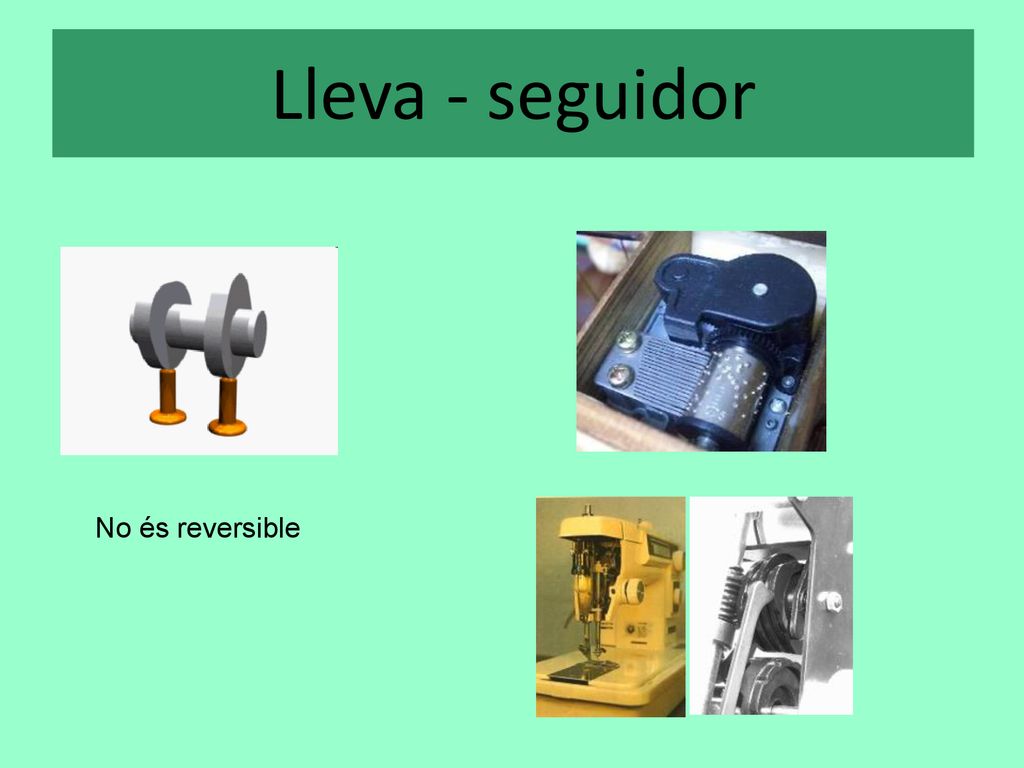

Lleva - seguidor No és reversible
21
MECANISMES CIRCULAR-CIRCULAR CIRCULAR-LINEAL
CIRCULAR-LINEAL ALTERNATIU CIRCULAR-CIRCULAR ALTERNATIU
22

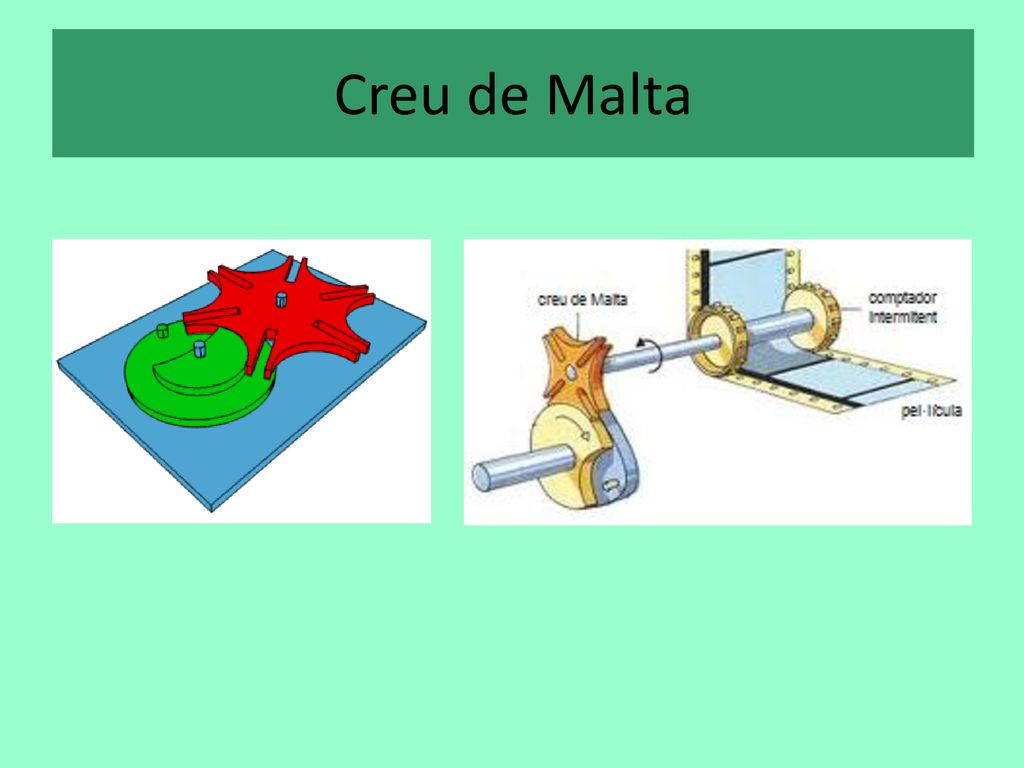

Creu de Malta
