1 UNIVERSIDAD DE GUAYAQUIL FACULTAD DE INGENIERÍA QUÍMICA CARRERA DE INGENIERÍA QUÍMICA PROCESOS DE PETRÓLEO Y PETROQUÍMICA Muestreo de combustibles. Muestreo en general: líquidos y sólidos; Muestreo de derivados del petróleo GRUPO # 2: AVILA LOPEZ JESSENIA BATEOJA OCAMPO VALERIA COBEÑA ARTEAGA JULIO LOPEZ DIAZ GABRIEL JUNIOR PAEZ SANCHEZ RICARDO SANCHEZ ALCIVAR GEORGI DOCENTE: ING. SANDRA PEÑA MURILLO MSC.

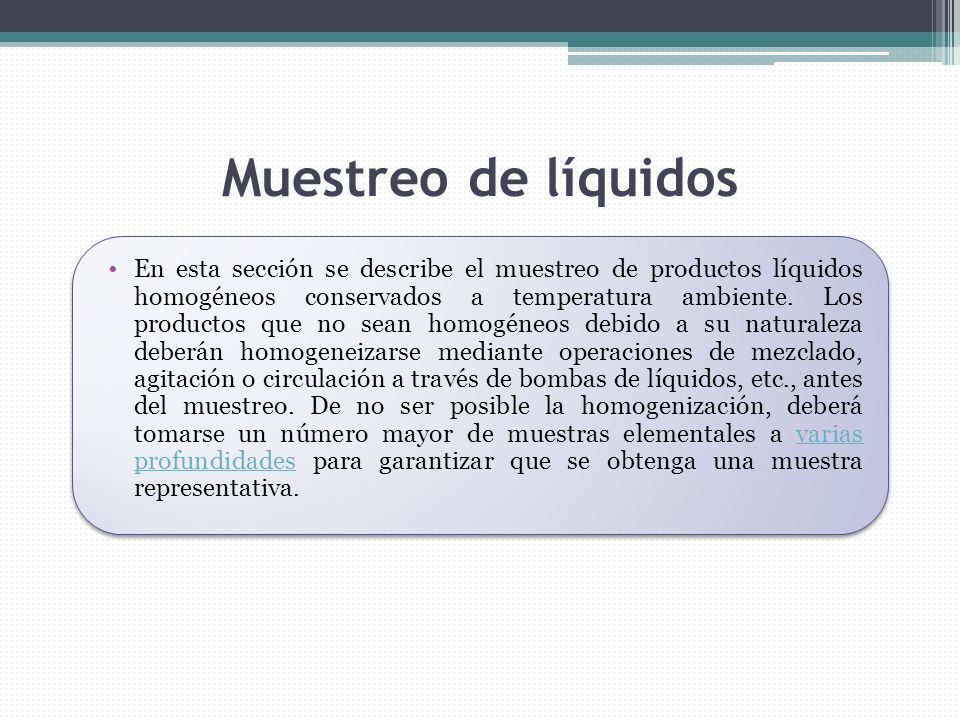

2 Muestreo de líquidos En esta sección se describe el muestreo de productos líquidos homogéneos conservados a temperatura ambiente. Los productos que no sean homogéneos debido a su naturaleza deberán homogeneizarse mediante operaciones de mezclado, agitación o circulación a través de bombas de líquidos, etc., antes del muestreo. De no ser posible la homogenización, deberá tomarse un número mayor de muestras elementales a varias profundidades para garantizar que se obtenga una muestra representativa.varias profundidades En esta sección se describe el muestreo de productos líquidos homogéneos conservados a temperatura ambiente. Los productos que no sean homogéneos debido a su naturaleza deberán homogeneizarse mediante operaciones de mezclado, agitación o circulación a través de bombas de líquidos, etc., antes del muestreo. De no ser posible la homogenización, deberá tomarse un número mayor de muestras elementales a varias profundidades para garantizar que se obtenga una muestra representativa.varias profundidades

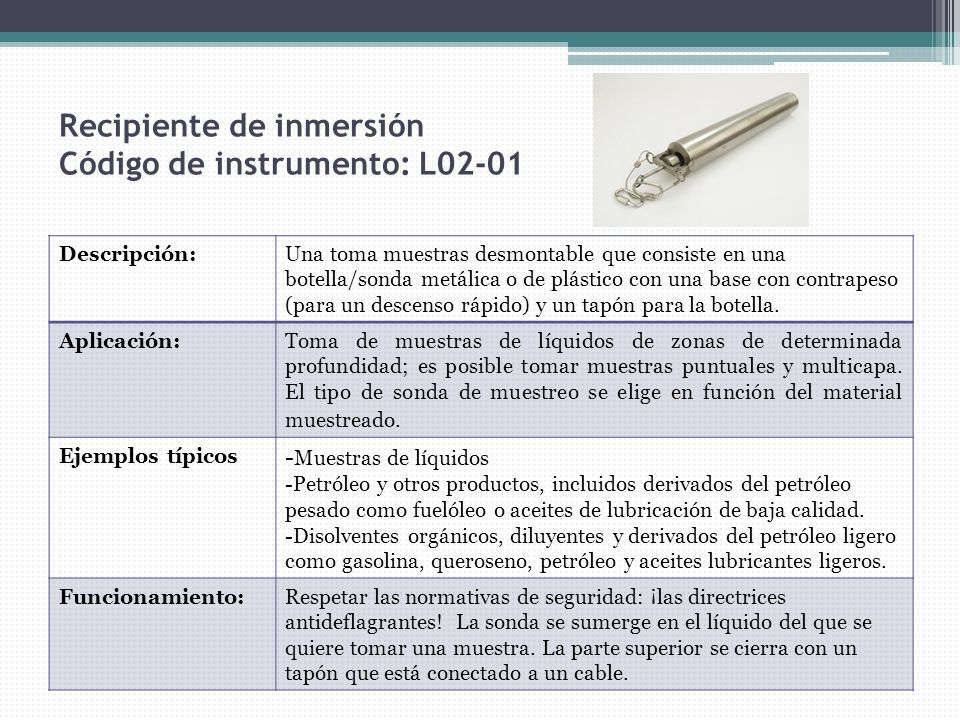

3 Recipiente de inmersión Código de instrumento: L02-01 Descripción:Una toma muestras desmontable que consiste en una botella/sonda metálica o de plástico con una base con contrapeso (para un descenso rápido) y un tapón para la botella. Aplicación:Toma de muestras de líquidos de zonas de determinada profundidad; es posible tomar muestras puntuales y multicapa. El tipo de sonda de muestreo se elige en función del material muestreado. Ejemplos típicos - Muestras de líquidos -Petróleo y otros productos, incluidos derivados del petróleo pesado como fuelóleo o aceites de lubricación de baja calidad. -Disolventes orgánicos, diluyentes y derivados del petróleo ligero como gasolina, queroseno, petróleo y aceites lubricantes ligeros. Funcionamiento:Respetar las normativas de seguridad: ¡las directrices antideflagrantes! La sonda se sumerge en el líquido del que se quiere tomar una muestra. La parte superior se cierra con un tapón que está conectado a un cable.

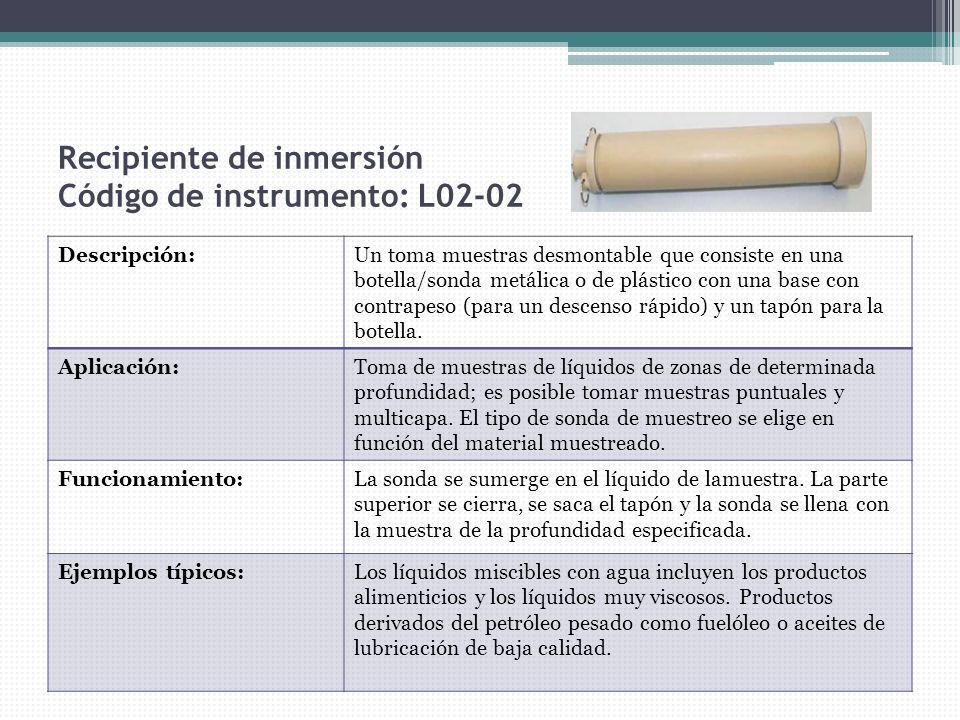

4 Recipiente de inmersión Código de instrumento: L02-02 Descripción:Un toma muestras desmontable que consiste en una botella/sonda metálica o de plástico con una base con contrapeso (para un descenso rápido) y un tapón para la botella. Aplicación:Toma de muestras de líquidos de zonas de determinada profundidad; es posible tomar muestras puntuales y multicapa. El tipo de sonda de muestreo se elige en función del material muestreado. Funcionamiento:La sonda se sumerge en el líquido de lamuestra. La parte superior se cierra, se saca el tapón y la sonda se llena con la muestra de la profundidad especificada. Ejemplos típicos:Los líquidos miscibles con agua incluyen los productos alimenticios y los líquidos muy viscosos. Productos derivados del petróleo pesado como fuelóleo o aceites de lubricación de baja calidad.

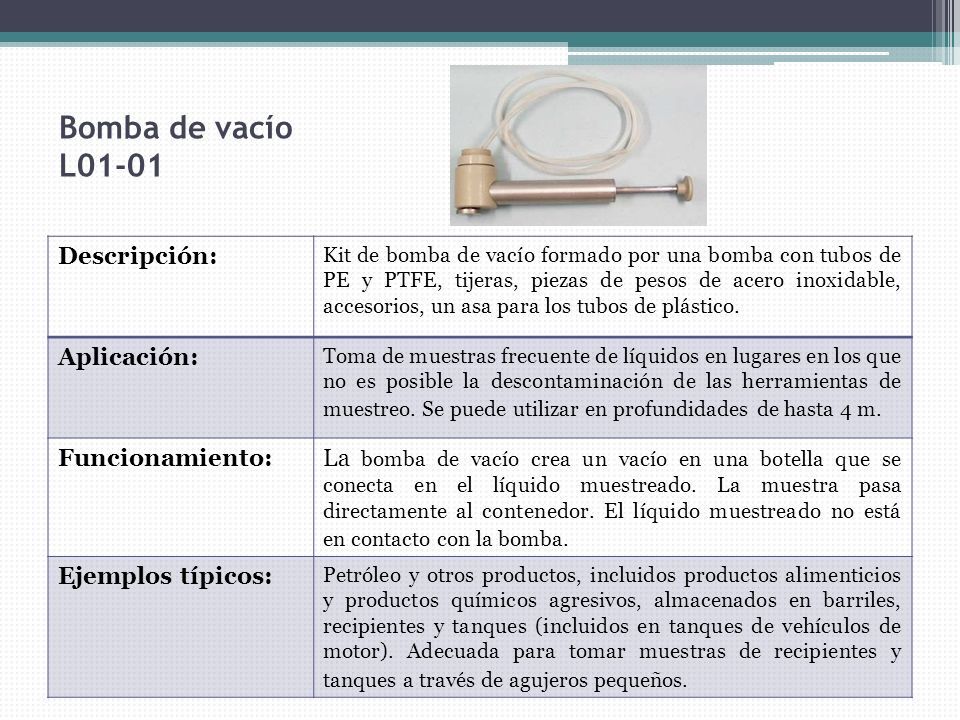

5 Bomba de vacío L01-01 Descripción: Kit de bomba de vacío formado por una bomba con tubos de PE y PTFE, tijeras, piezas de pesos de acero inoxidable, accesorios, un asa para los tubos de plástico. Aplicación: Toma de muestras frecuente de líquidos en lugares en los que no es posible la descontaminación de las herramientas de muestreo. Se puede utilizar en profundidades de hasta 4 m. Funcionamiento:La bomba de vacío crea un vacío en una botella que se conecta en el líquido muestreado. La muestra pasa directamente al contenedor. El líquido muestreado no está en contacto con la bomba. Ejemplos típicos: Petróleo y otros productos, incluidos productos alimenticios y productos químicos agresivos, almacenados en barriles, recipientes y tanques (incluidos en tanques de vehículos de motor). Adecuada para tomar muestras de recipientes y tanques a través de agujeros pequeños.

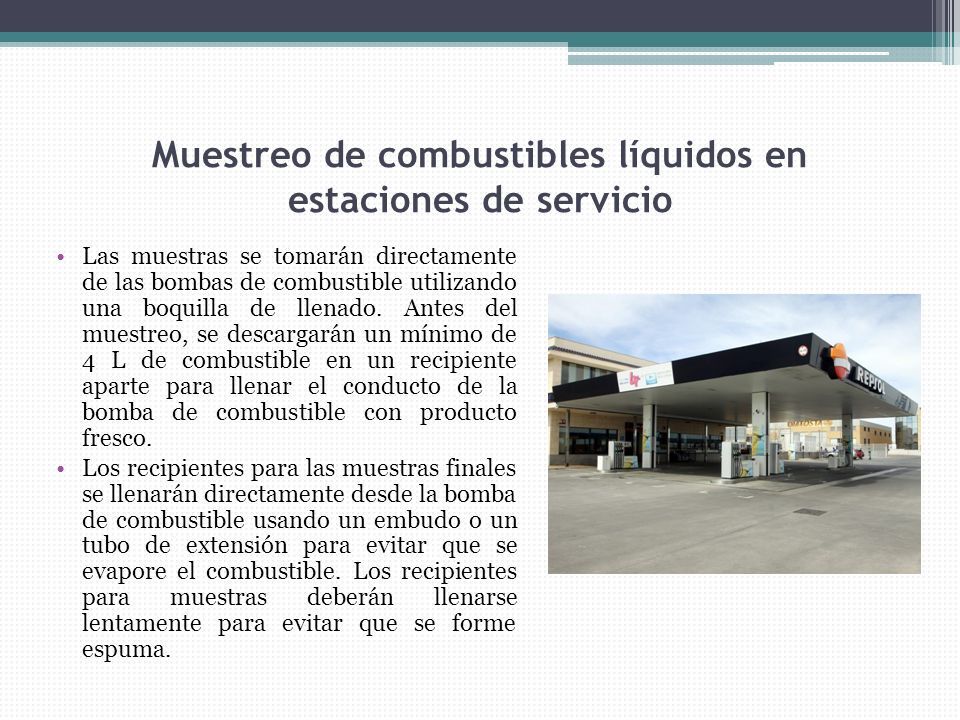

6 Muestreo de combustibles líquidos en estaciones de servicio Las muestras se tomarán directamente de las bombas de combustible utilizando una boquilla de llenado. Antes del muestreo, se descargarán un mínimo de 4 L de combustible en un recipiente aparte para llenar el conducto de la bomba de combustible con producto fresco. Los recipientes para las muestras finales se llenarán directamente desde la bomba de combustible usando un embudo o un tubo de extensión para evitar que se evapore el combustible. Los recipientes para muestras deberán llenarse lentamente para evitar que se forme espuma.

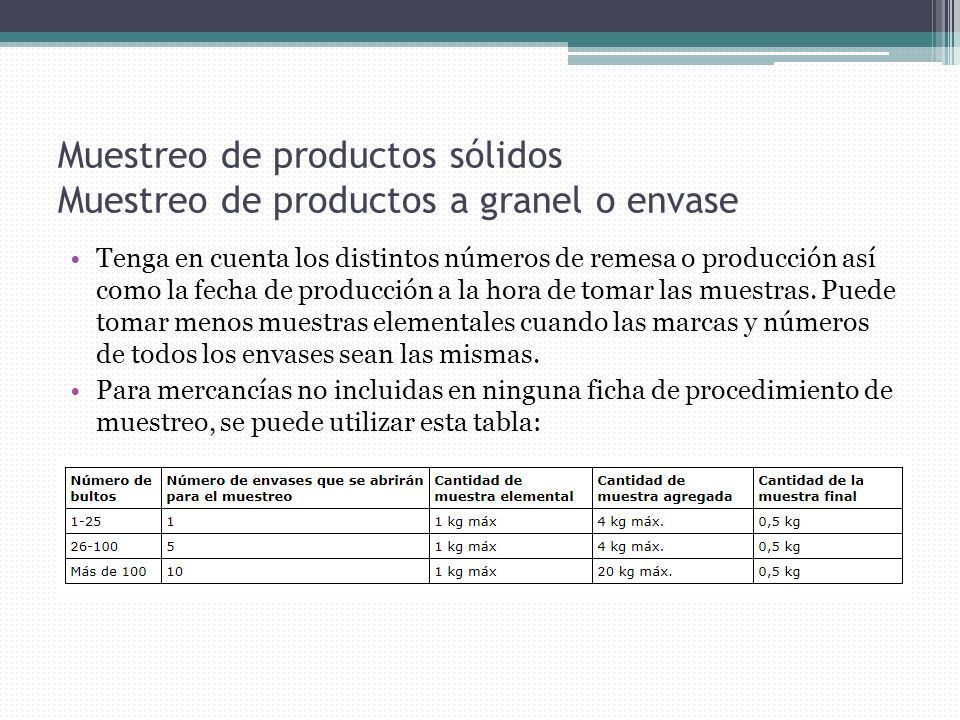

7 Muestreo de productos sólidos Muestreo de productos a granel o envase Tenga en cuenta los distintos números de remesa o producción así como la fecha de producción a la hora de tomar las muestras. Puede tomar menos muestras elementales cuando las marcas y números de todos los envases sean las mismas. Para mercancías no incluidas en ninguna ficha de procedimiento de muestreo, se puede utilizar esta tabla:

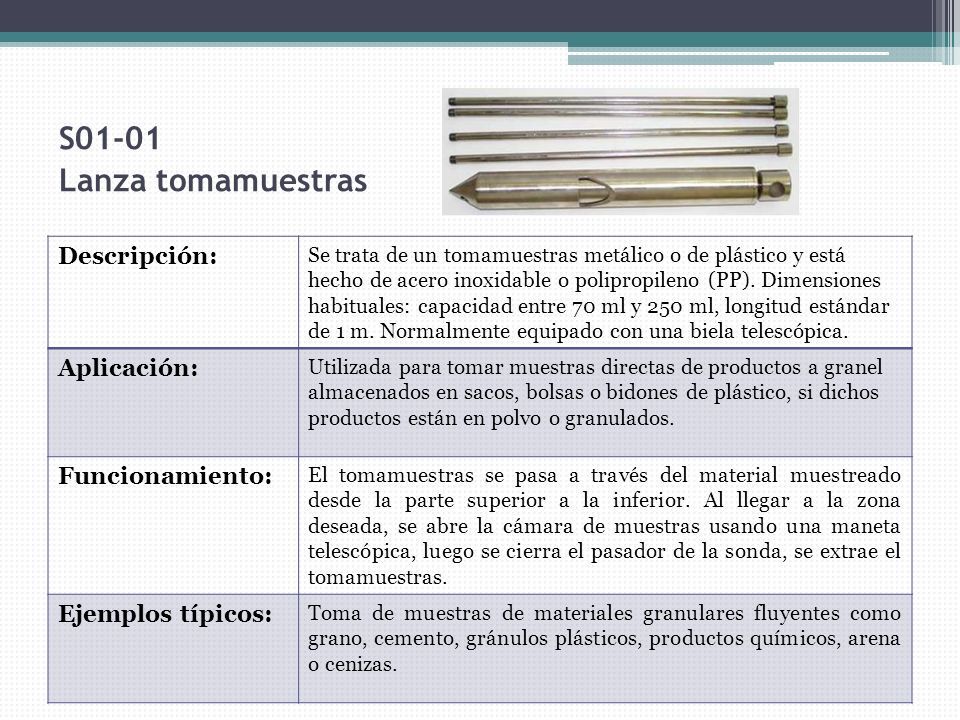

8 S01-01 Lanza tomamuestras Descripción: Se trata de un tomamuestras metálico o de plástico y está hecho de acero inoxidable o polipropileno (PP). Dimensiones habituales: capacidad entre 70 ml y 250 ml, longitud estándar de 1 m. Normalmente equipado con una biela telescópica. Aplicación: Utilizada para tomar muestras directas de productos a granel almacenados en sacos, bolsas o bidones de plástico, si dichos productos están en polvo o granulados. Funcionamiento: El tomamuestras se pasa a través del material muestreado desde la parte superior a la inferior. Al llegar a la zona deseada, se abre la cámara de muestras usando una maneta telescópica, luego se cierra el pasador de la sonda, se extrae el tomamuestras. Ejemplos típicos: Toma de muestras de materiales granulares fluyentes como grano, cemento, gránulos plásticos, productos químicos, arena o cenizas.

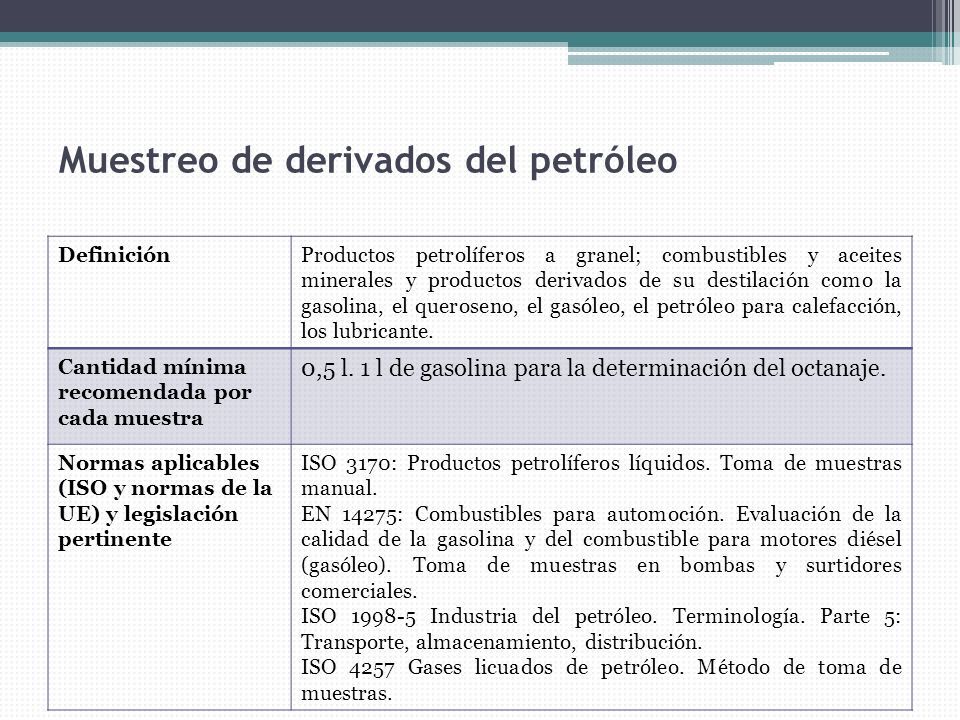

9 Muestreo de derivados del petróleo DefiniciónProductos petrolíferos a granel; combustibles y aceites minerales y productos derivados de su destilación como la gasolina, el queroseno, el gasóleo, el petróleo para calefacción, los lubricante. Cantidad mínima recomendada por cada muestra 0,5 l. 1 l de gasolina para la determinación del octanaje. Normas aplicables (ISO y normas de la UE) y legislación pertinente ISO 3170: Productos petrolíferos líquidos. Toma de muestras manual. EN 14275: Combustibles para automoción. Evaluación de la calidad de la gasolina y del combustible para motores diésel (gasóleo). Toma de muestras en bombas y surtidores comerciales. ISO 1998-5 Industria del petróleo. Terminología. Parte 5: Transporte, almacenamiento, distribución. ISO 4257 Gases licuados de petróleo. Método de toma de muestras.

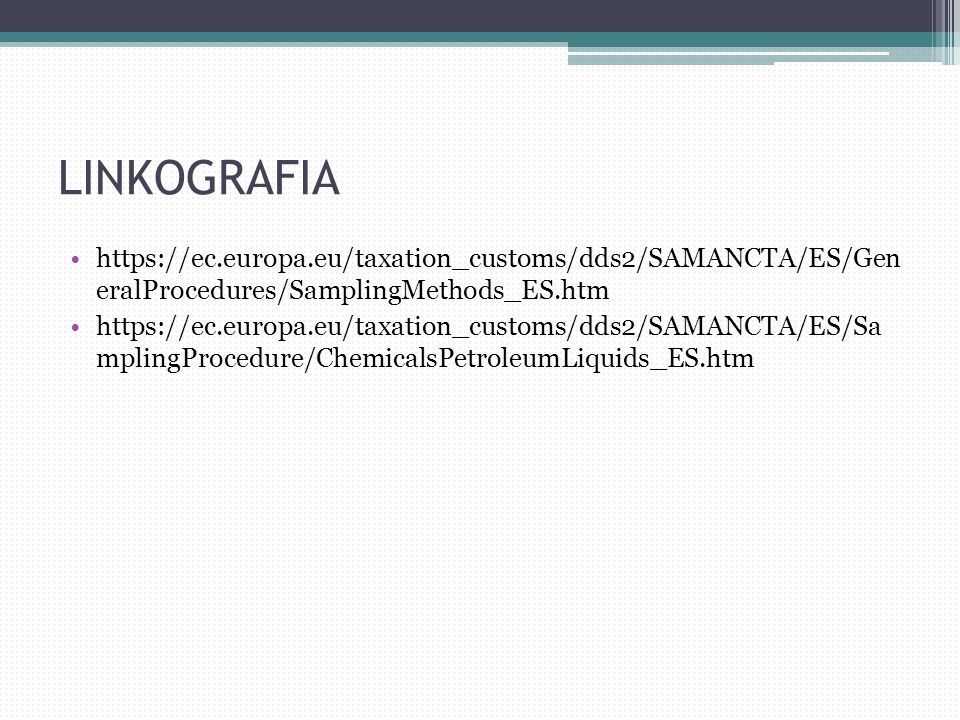

10 LINKOGRAFIA https://ec.europa.eu/taxation_customs/dds2/SAMANCTA/ES/Gen eralProcedures/SamplingMethods_ES.htm https://ec.europa.eu/taxation_customs/dds2/SAMANCTA/ES/Sa mplingProcedure/ChemicalsPetroleumLiquids_ES.htm
