 La palabra transformador significa “cambiar”, por esta razón un transformador se utiliza para modificar el valor de voltaje o corriente en un sistema.

Presentación del tema: " La palabra transformador significa “cambiar”, por esta razón un transformador se utiliza para modificar el valor de voltaje o corriente en un sistema."— Transcripción de la presentación:

1

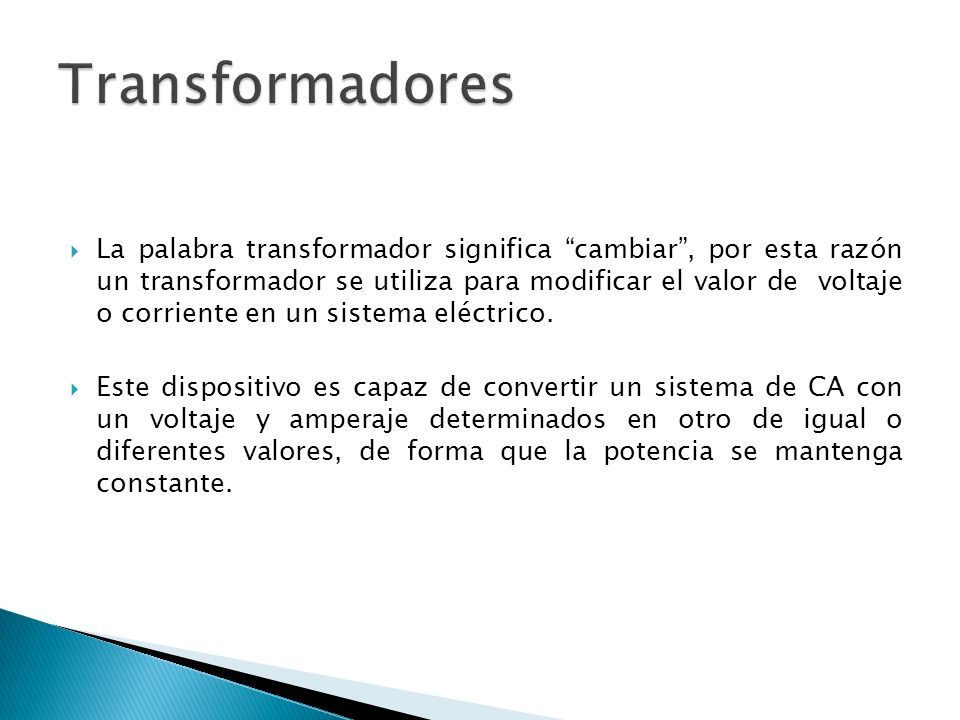

2  La palabra transformador significa “cambiar”, por esta razón un transformador se utiliza para modificar el valor de voltaje o corriente en un sistema eléctrico.  Este dispositivo es capaz de convertir un sistema de CA con un voltaje y amperaje determinados en otro de igual o diferentes valores, de forma que la potencia se mantenga constante.

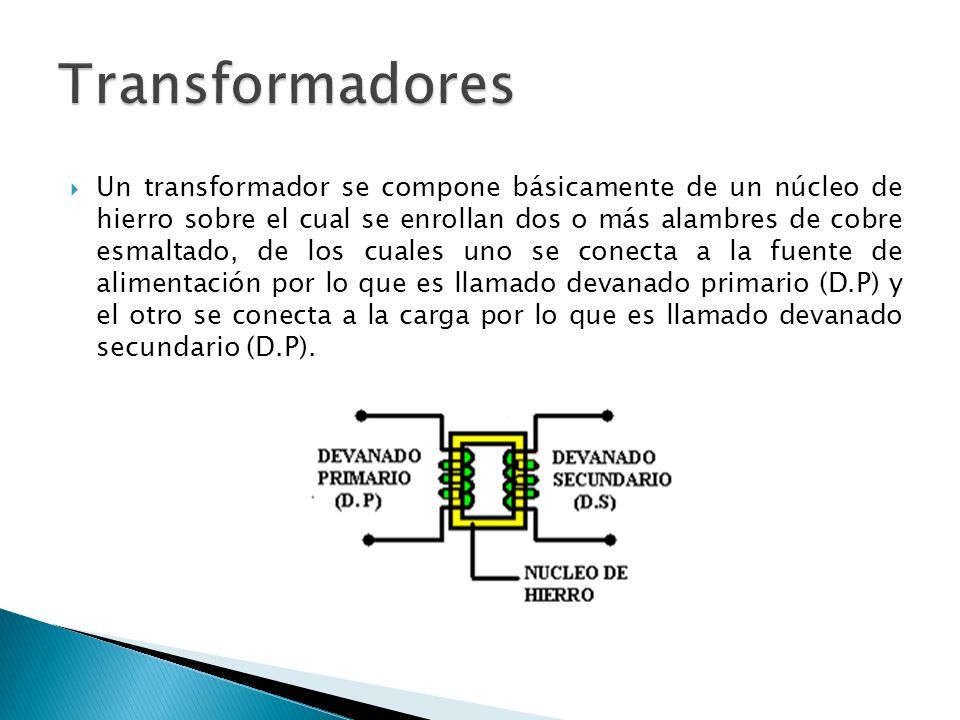

3  Un transformador se compone básicamente de un núcleo de hierro sobre el cual se enrollan dos o más alambres de cobre esmaltado, de los cuales uno se conecta a la fuente de alimentación por lo que es llamado devanado primario (D.P) y el otro se conecta a la carga por lo que es llamado devanado secundario (D.P).

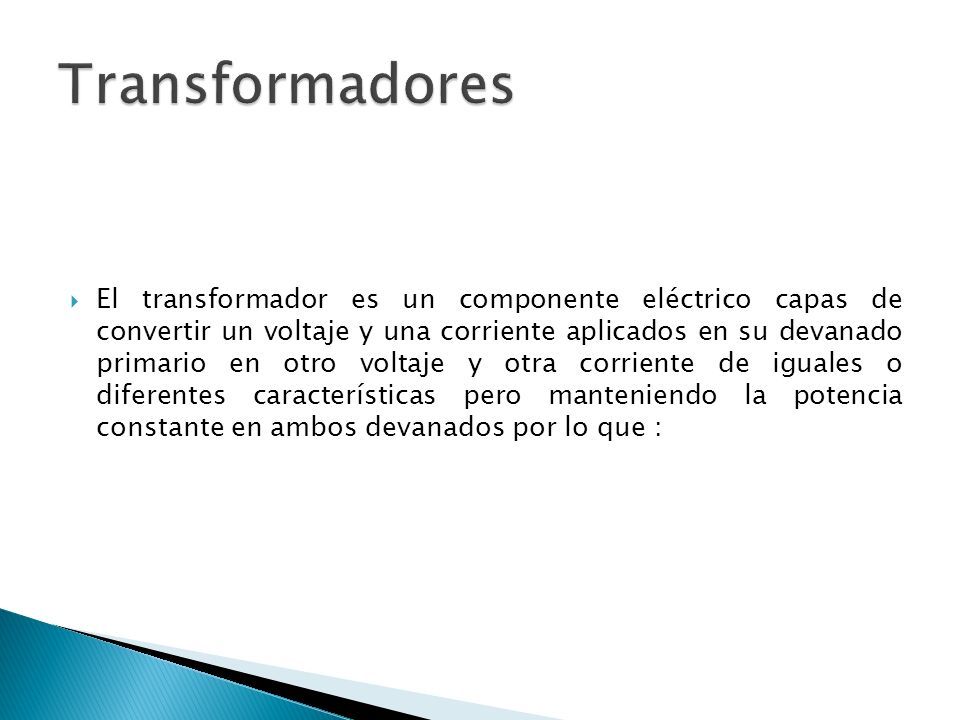

4  El transformador es un componente eléctrico capas de convertir un voltaje y una corriente aplicados en su devanado primario en otro voltaje y otra corriente de iguales o diferentes características pero manteniendo la potencia constante en ambos devanados por lo que :

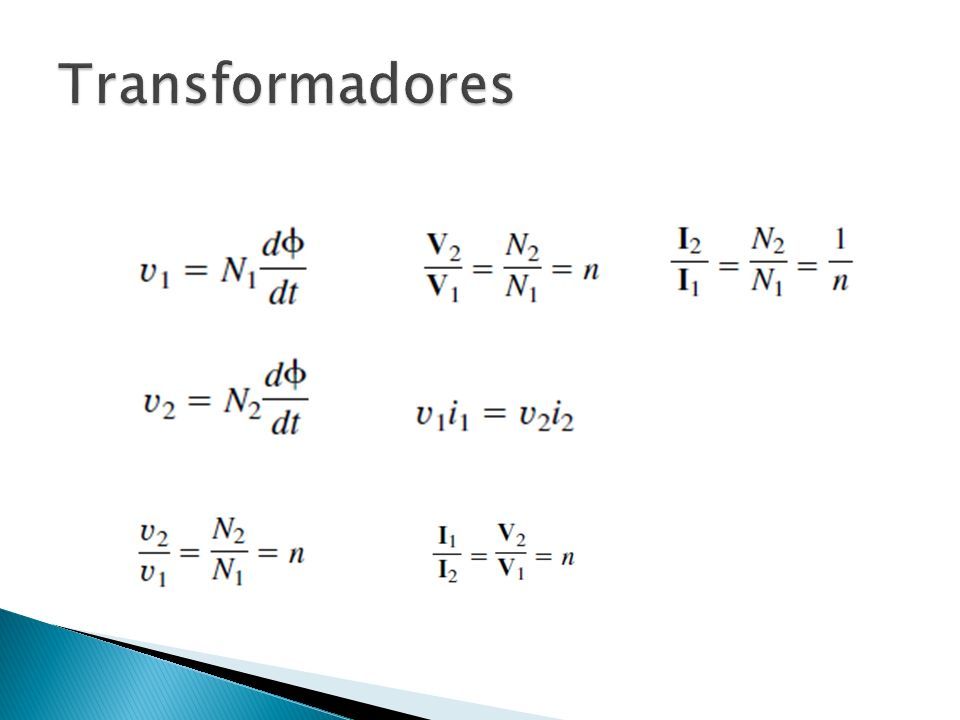

5

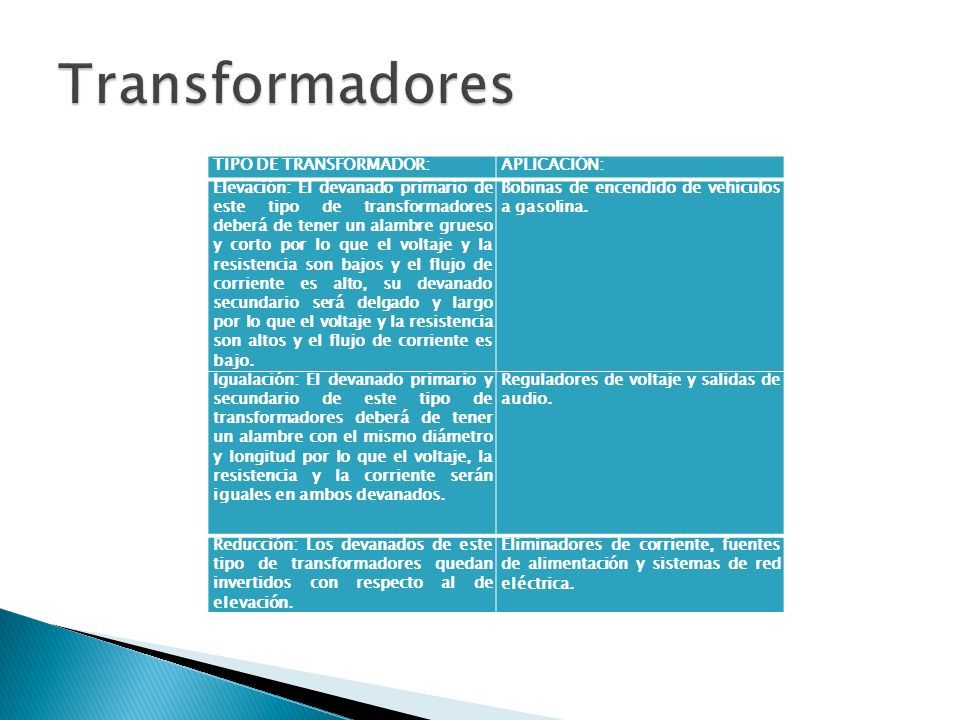

6 TIPO DE TRANSFORMADOR:APLICACIÓN: Elevación: El devanado primario de este tipo de transformadores deberá de tener un alambre grueso y corto por lo que el voltaje y la resistencia son bajos y el flujo de corriente es alto, su devanado secundario será delgado y largo por lo que el voltaje y la resistencia son altos y el flujo de corriente es bajo. Bobinas de encendido de vehículos a gasolina. Igualación: El devanado primario y secundario de este tipo de transformadores deberá de tener un alambre con el mismo diámetro y longitud por lo que el voltaje, la resistencia y la corriente serán iguales en ambos devanados. Reguladores de voltaje y salidas de audio. Reducción: Los devanados de este tipo de transformadores quedan invertidos con respecto al de elevación. Eliminadores de corriente, fuentes de alimentación y sistemas de red eléctrica.

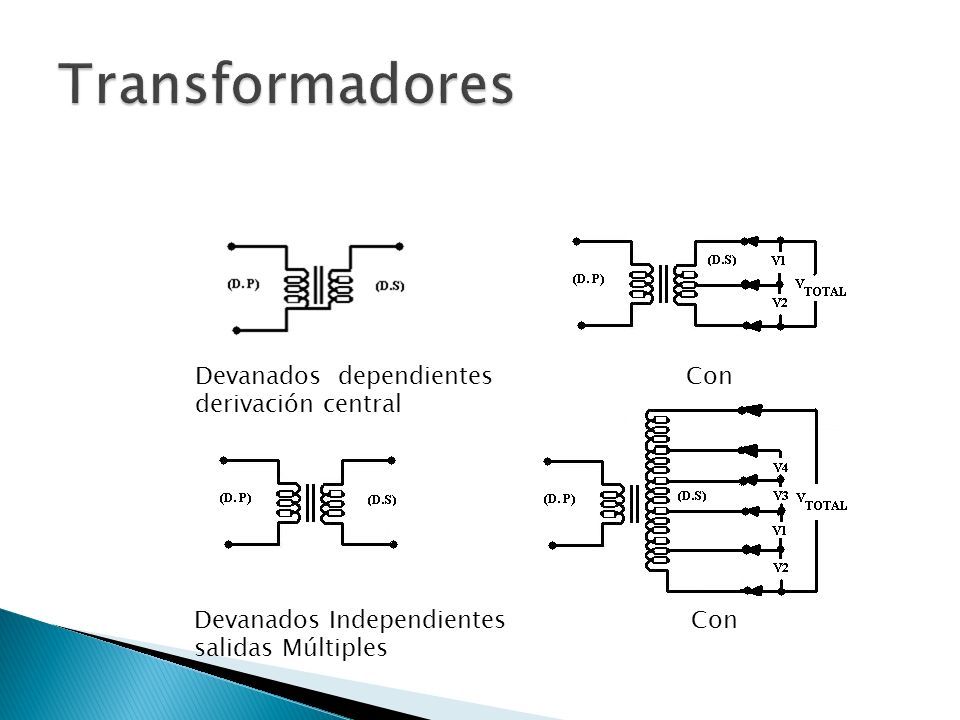

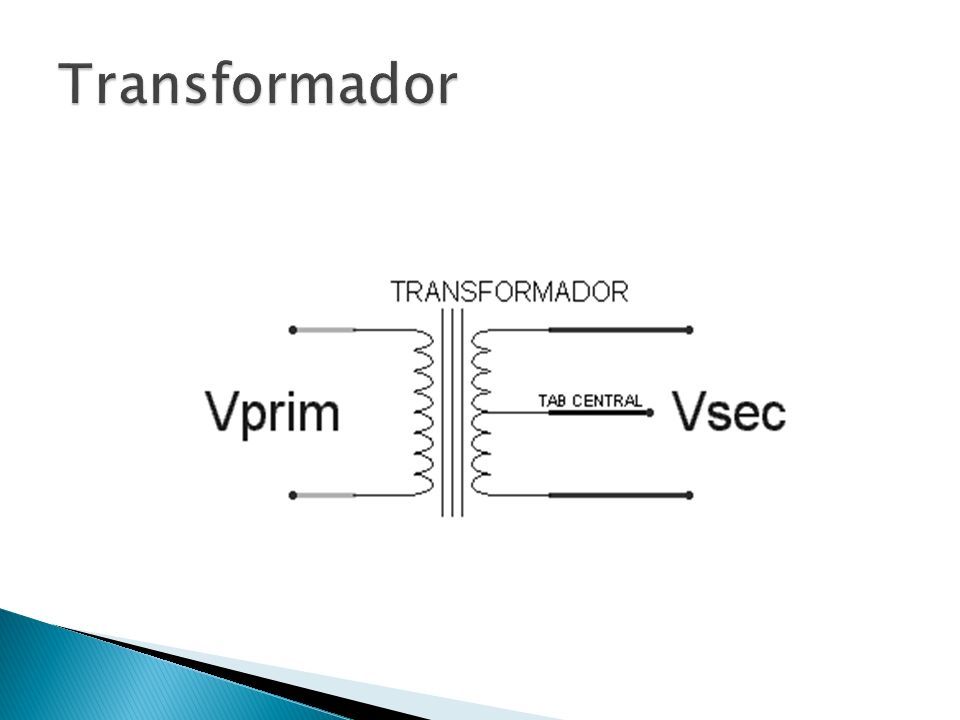

7 Devanados dependientes Con derivación central Devanados Independientes Con salidas Múltiples

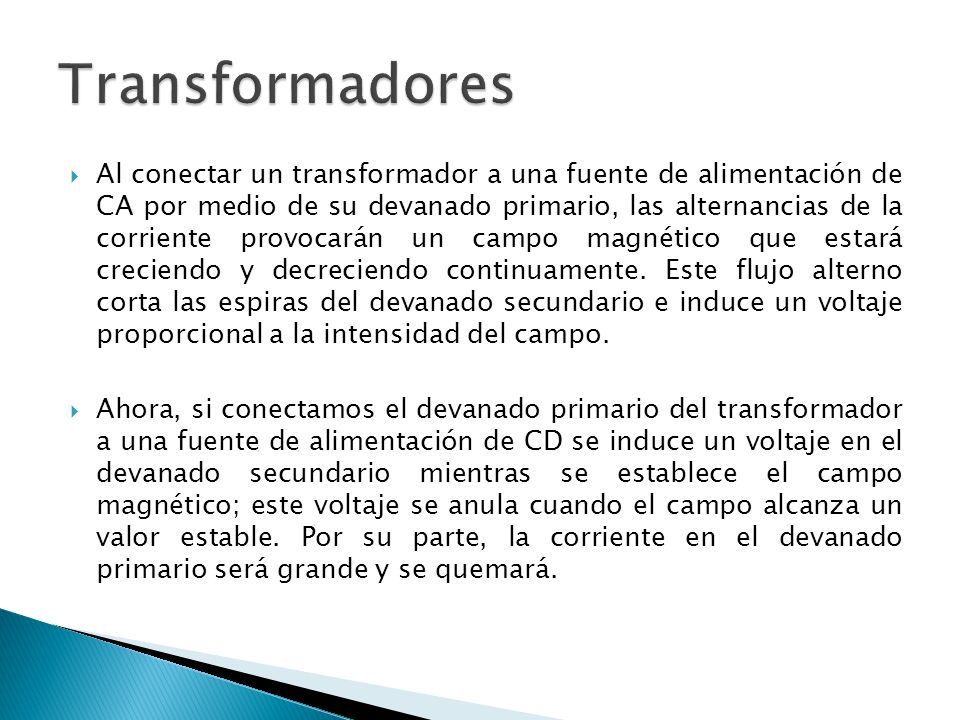

8  Al conectar un transformador a una fuente de alimentación de CA por medio de su devanado primario, las alternancias de la corriente provocarán un campo magnético que estará creciendo y decreciendo continuamente. Este flujo alterno corta las espiras del devanado secundario e induce un voltaje proporcional a la intensidad del campo.  Ahora, si conectamos el devanado primario del transformador a una fuente de alimentación de CD se induce un voltaje en el devanado secundario mientras se establece el campo magnético; este voltaje se anula cuando el campo alcanza un valor estable. Por su parte, la corriente en el devanado primario será grande y se quemará.

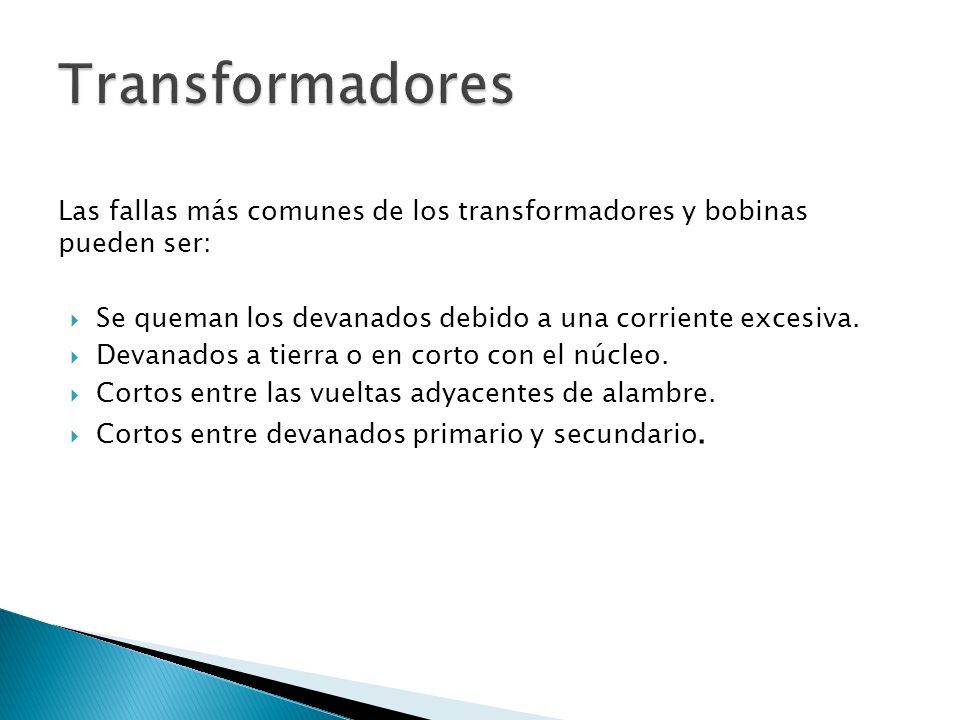

9 Las fallas más comunes de los transformadores y bobinas pueden ser:  Se queman los devanados debido a una corriente excesiva.  Devanados a tierra o en corto con el núcleo.  Cortos entre las vueltas adyacentes de alambre.  Cortos entre devanados primario y secundario.
