1 Geometría Gráfica Informática en Arquitectura – ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA – UNIVERSIDAD POLITÉCNICA DE MADRID Profs.: C. García Reig – I. García Ríos Kenilworth Castle. A Window of the Great Hall Vista en alzado de la reconstrucción virtual. Modelado de una de las interpretaciones constructivas.

2 Geometría Gráfica Informática en Arquitectura – ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA – UNIVERSIDAD POLITÉCNICA DE MADRID Profs.: C. García Reig – I. García Ríos Perspectivas de la reconstrucción virtual.

3 Geometría Gráfica Informática en Arquitectura – ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA – UNIVERSIDAD POLITÉCNICA DE MADRID Profs.: C. García Reig – I. García Ríos Perspectivas de la reconstrucción virtual.

4 Geometría Gráfica Informática en Arquitectura – ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA – UNIVERSIDAD POLITÉCNICA DE MADRID Profs.: C. García Reig – I. García Ríos Detalles constructivos.

5 Geometría Gráfica Informática en Arquitectura – ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA – UNIVERSIDAD POLITÉCNICA DE MADRID Profs.: C. García Reig – I. García Ríos Sección longitudinal.

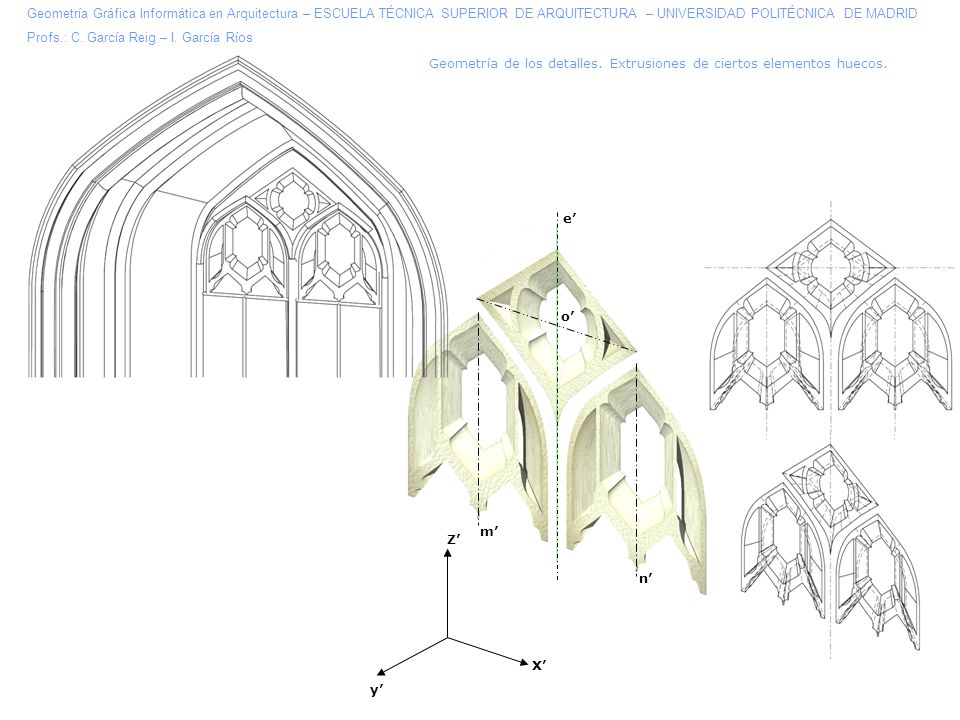

6 Geometría Gráfica Informática en Arquitectura – ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA – UNIVERSIDAD POLITÉCNICA DE MADRID Profs.: C. García Reig – I. García Ríos Geometría de los detalles. Extrusiones de ciertos elementos huecos. e’ o’ m’ X’ Z’ y’ n’

7 Profs.: C. García Reig – I. García Ríos
Geometría Gráfica Informática en Arquitectura – ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA – UNIVERSIDAD POLITÉCNICA DE MADRID Profs.: C. García Reig – I. García Ríos Trazados geométricos Generación de la extrusión. V V: vértice de la extrusión cónica

8 Geometría Gráfica Informática en Arquitectura – ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA – UNIVERSIDAD POLITÉCNICA DE MADRID Profs.: C. García Reig – I. García Ríos 90º 90º Conexión de los tres cilindros tangentes a la misma esfera 120º

9 Geometría Gráfica Informática en Arquitectura – ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA – UNIVERSIDAD POLITÉCNICA DE MADRID Profs.: C. García Reig – I. García Ríos
