Escuela Politécnica Superior Universidad de Sevilla FÍSICA II GRADO Ingeniería Mecánica (M1) Prof. Norge Cruz Hernández Examen parcial (M1): Aula: 2.7 10:00 Campo electrostático en el vacío. Potencial eléctrico. Conductores y dieléctricos. Condensadores. Corriente eléctrica. Reglas de Kirchhoff.

2 FÍSICA II GRADO Ingeniería Mecánica
Escuela Politécnica Superior Universidad de Sevilla FÍSICA II GRADO Ingeniería Mecánica Tema 6. Inducción electromagnética. Prof. Norge Cruz Hernández

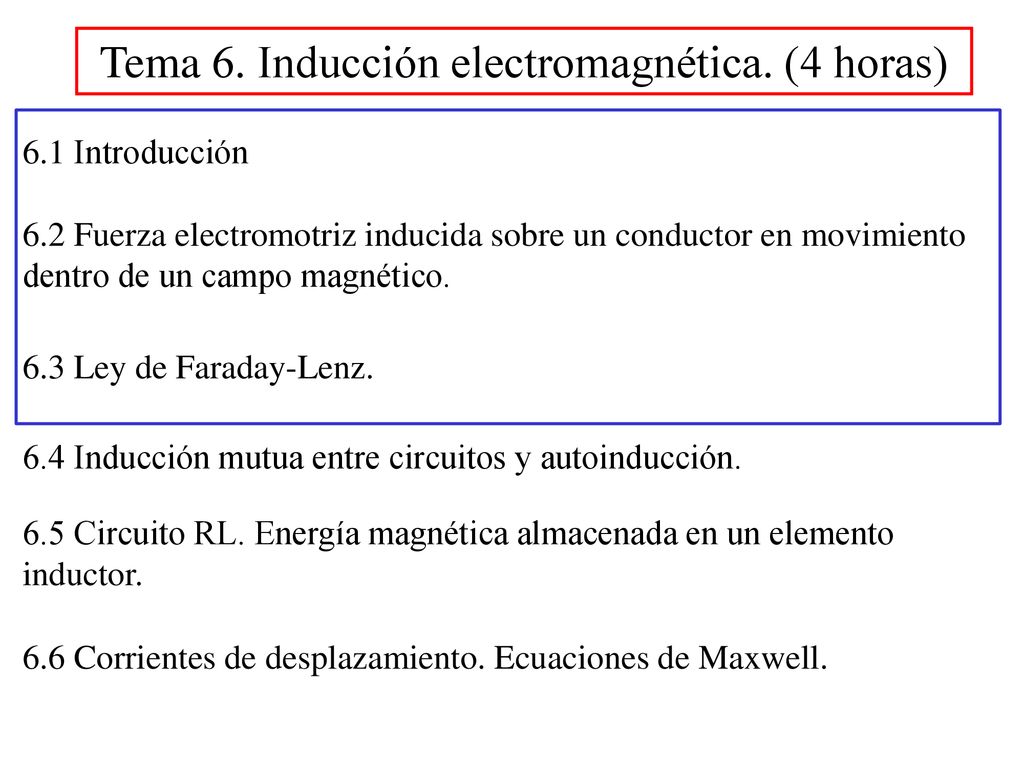

3 Tema 6. Inducción electromagnética. (4 horas)
6.1 Introducción 6.2 Fuerza electromotriz inducida sobre un conductor en movimiento dentro de un campo magnético. 6.3 Ley de Faraday-Lenz. 6.4 Inducción mutua entre circuitos y autoinducción. 6.5 Circuito RL. Energía magnética almacenada en un elemento inductor. 6.6 Corrientes de desplazamiento. Ecuaciones de Maxwell.

4 Bibliografía Clases de teoría:

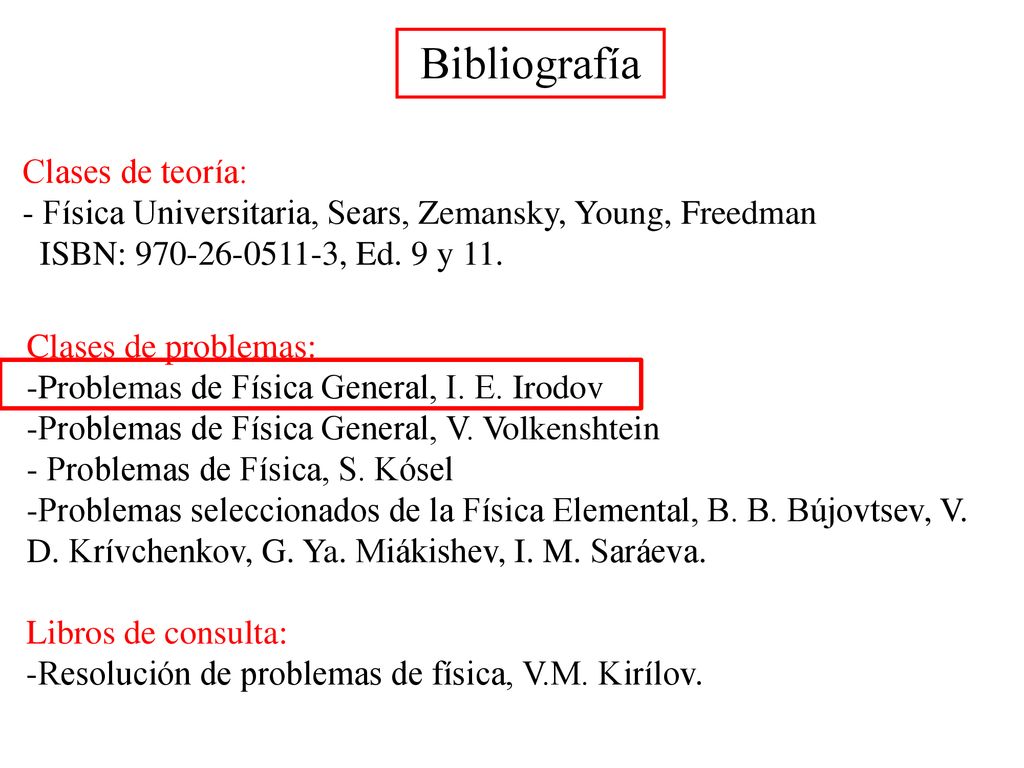

- Física Universitaria, Sears, Zemansky, Young, Freedman ISBN: , Ed. 9 y 11. Clases de problemas: -Problemas de Física General, I. E. Irodov Problemas de Física General, V. Volkenshtein Problemas de Física, S. Kósel Problemas seleccionados de la Física Elemental, B. B. Bújovtsev, V. D. Krívchenkov, G. Ya. Miákishev, I. M. Saráeva. Libros de consulta: Resolución de problemas de física, V.M. Kirílov.

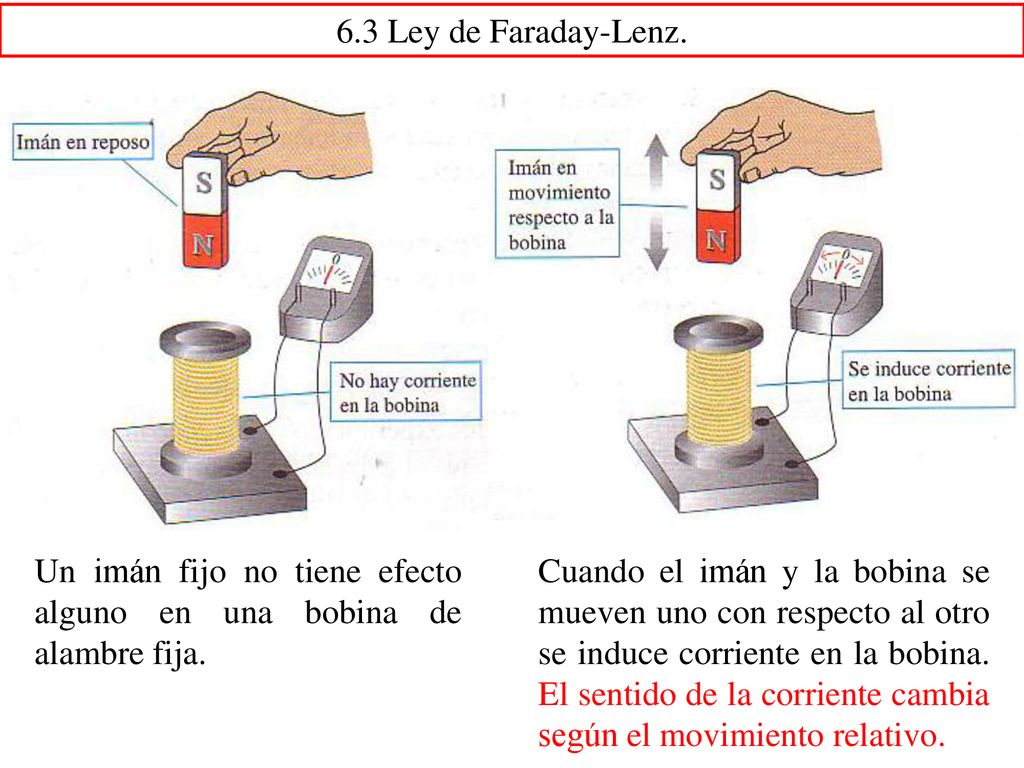

5 6.3 Ley de Faraday-Lenz. Un imán fijo no tiene efecto alguno en una bobina de alambre fija. Cuando el imán y la bobina se mueven uno con respecto al otro se induce corriente en la bobina. El sentido de la corriente cambia según el movimiento relativo.

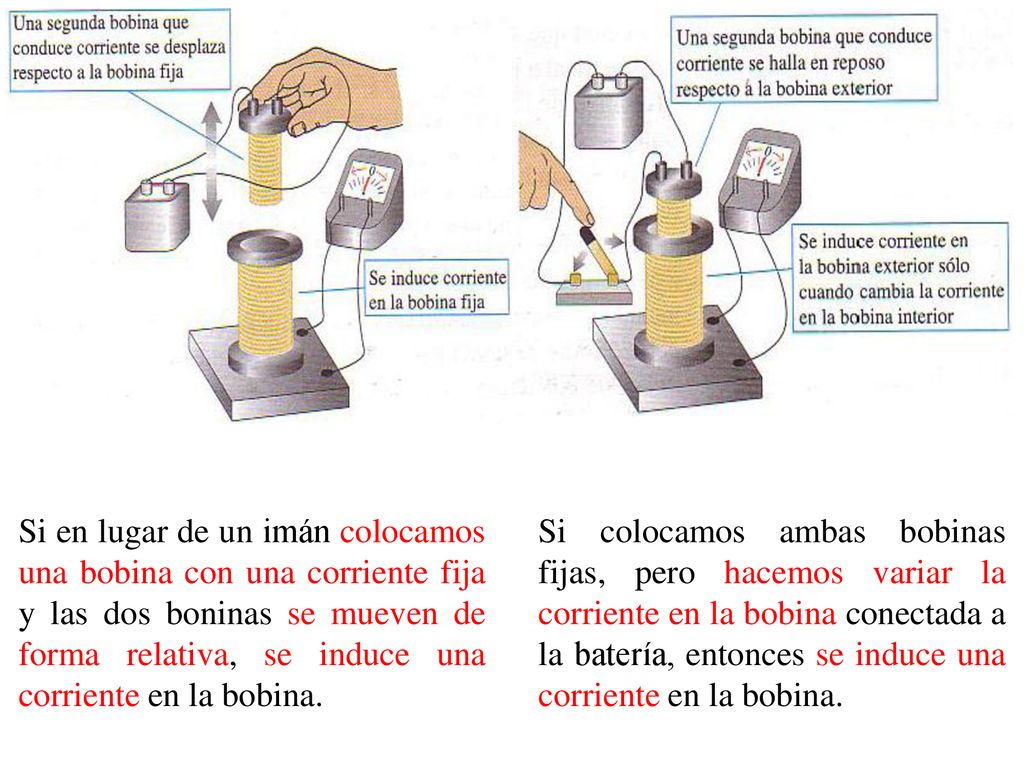

6 Si en lugar de un imán colocamos una bobina con una corriente fija y las dos boninas se mueven de forma relativa, se induce una corriente en la bobina. Si colocamos ambas bobinas fijas, pero hacemos variar la corriente en la bobina conectada a la batería, entonces se induce una corriente en la bobina.

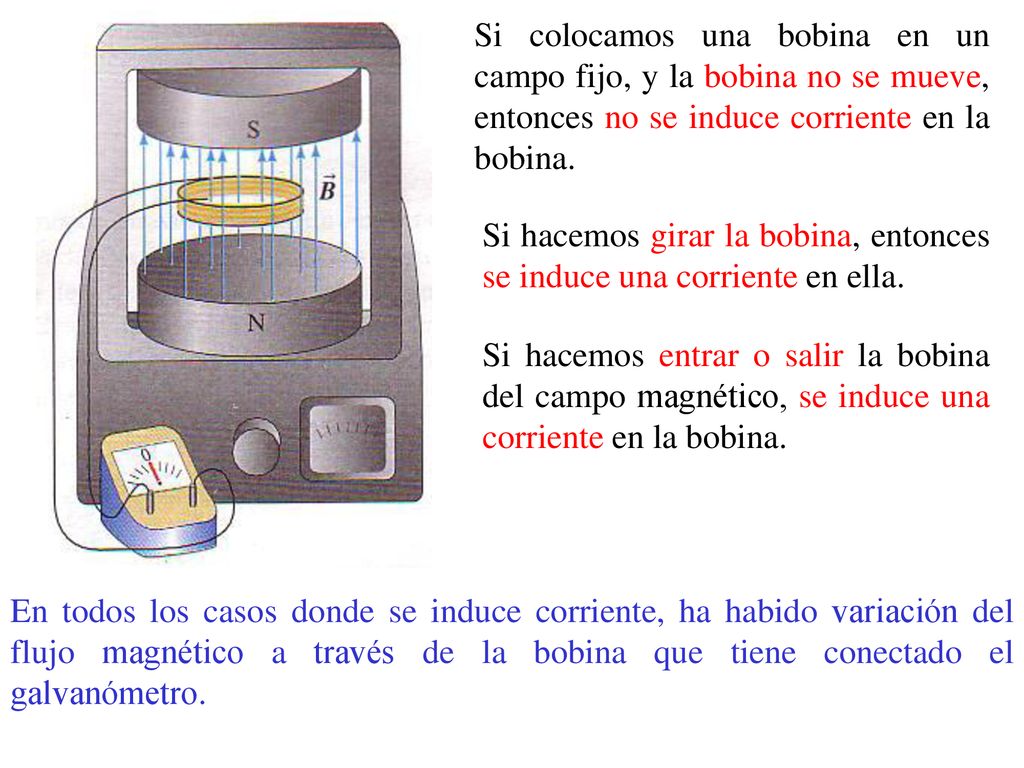

7 Si colocamos una bobina en un campo fijo, y la bobina no se mueve, entonces no se induce corriente en la bobina. Si hacemos girar la bobina, entonces se induce una corriente en ella. Si hacemos entrar o salir la bobina del campo magnético, se induce una corriente en la bobina. En todos los casos donde se induce corriente, ha habido variación del flujo magnético a través de la bobina que tiene conectado el galvanómetro.

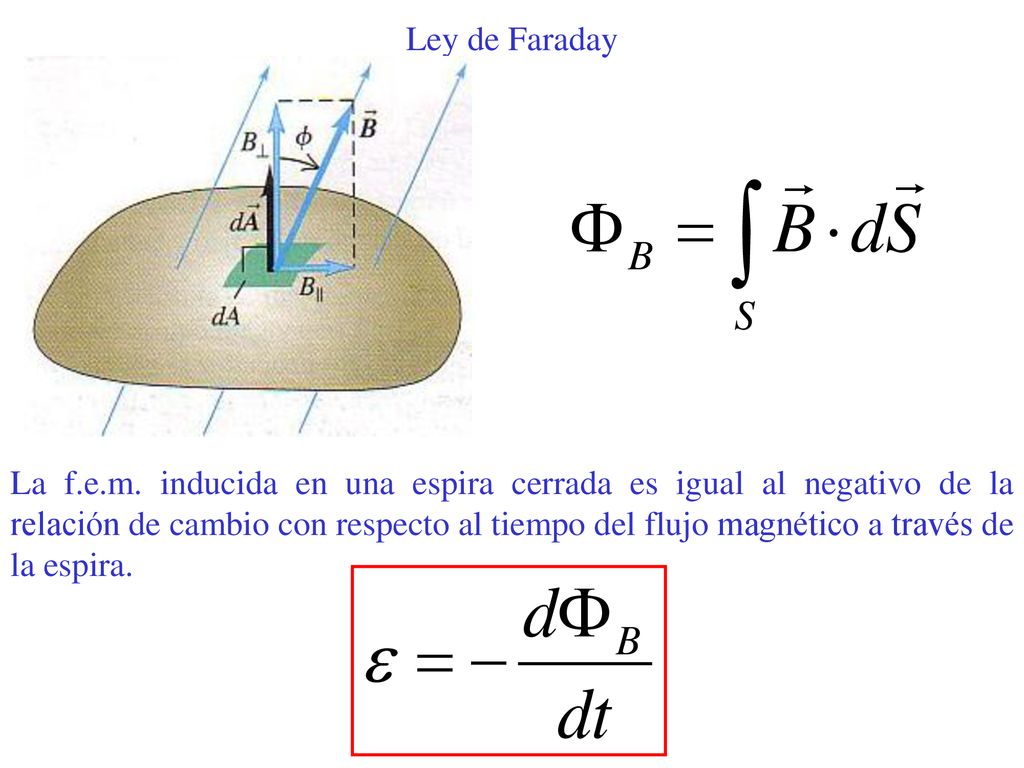

8 Ley de Faraday La f.e.m. inducida en una espira cerrada es igual al negativo de la relación de cambio con respecto al tiempo del flujo magnético a través de la espira.

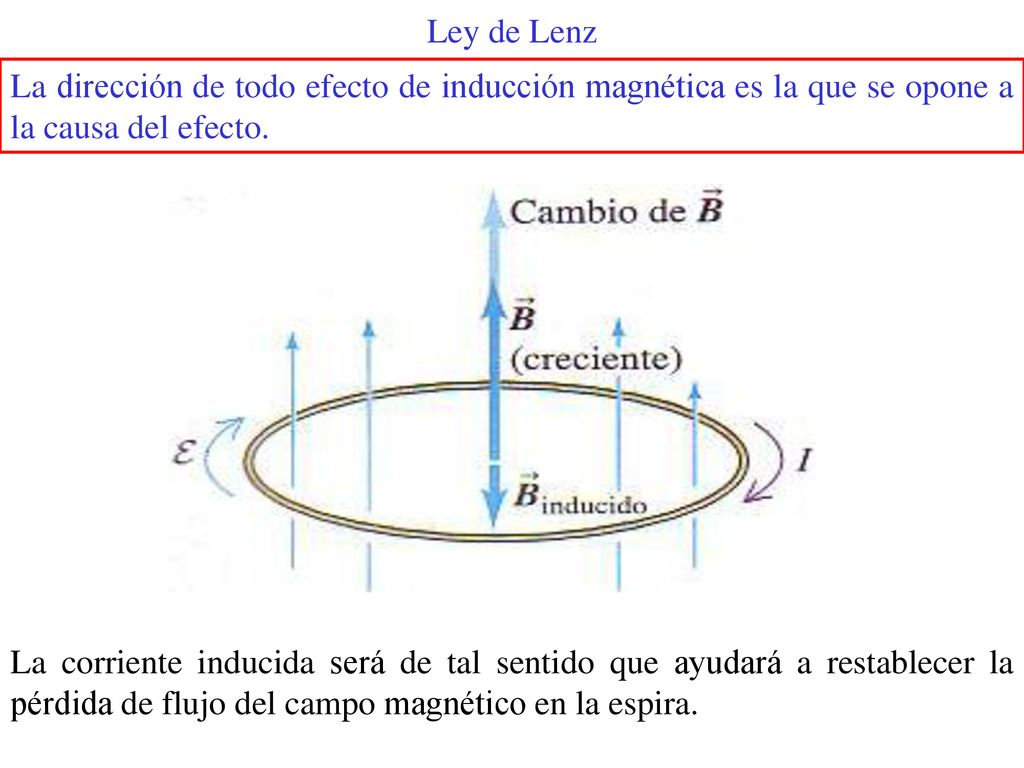

9 Ley de Lenz La dirección de todo efecto de inducción magnética es la que se opone a la causa del efecto. La corriente inducida será de tal sentido que ayudará a restablecer la pérdida de flujo del campo magnético en la espira.

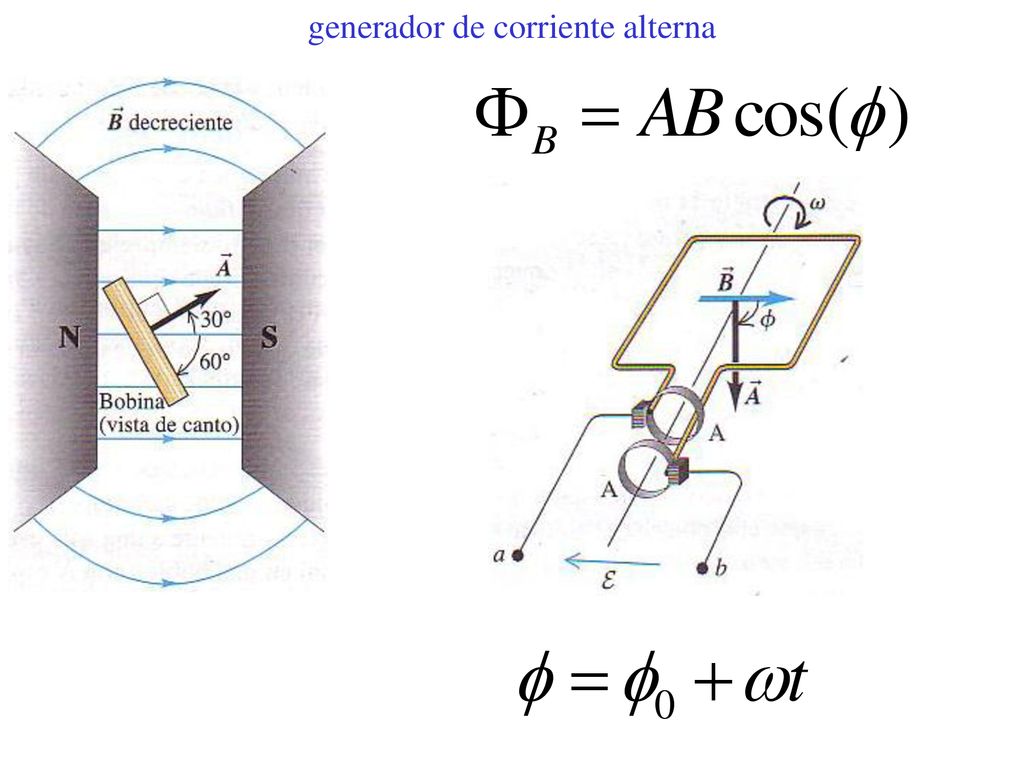

10 generador de corriente alterna

11 Existe un desfase de π/2 entre el flujo magnético y la f. e. m

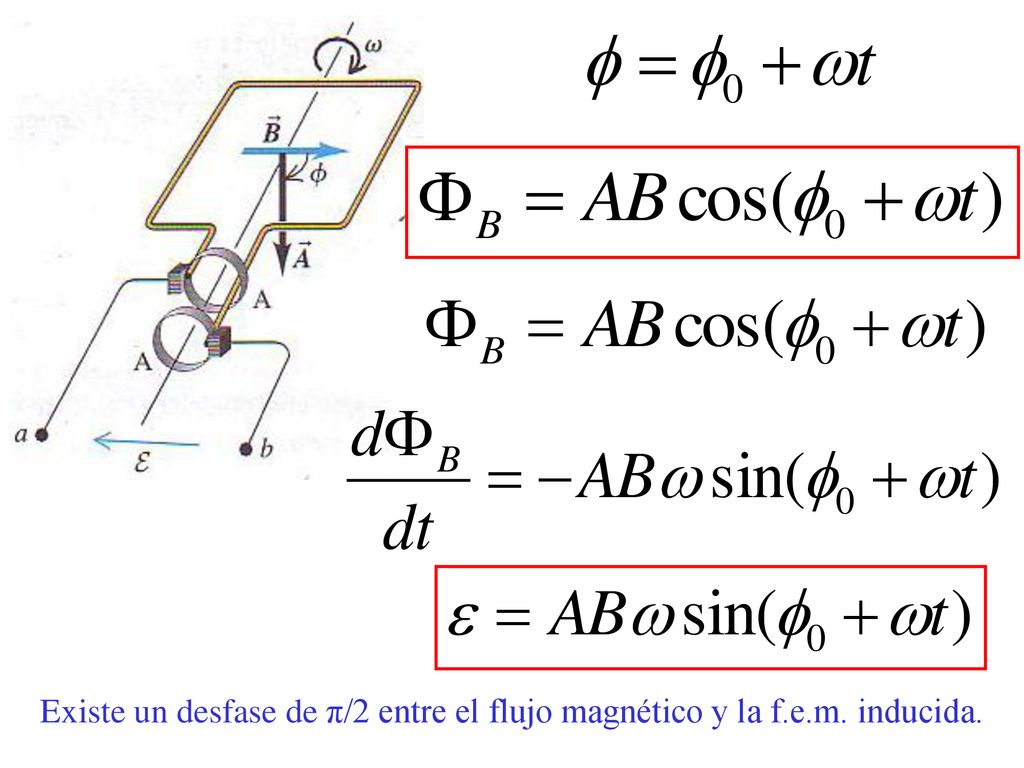

Existe un desfase de π/2 entre el flujo magnético y la f.e.m. inducida.

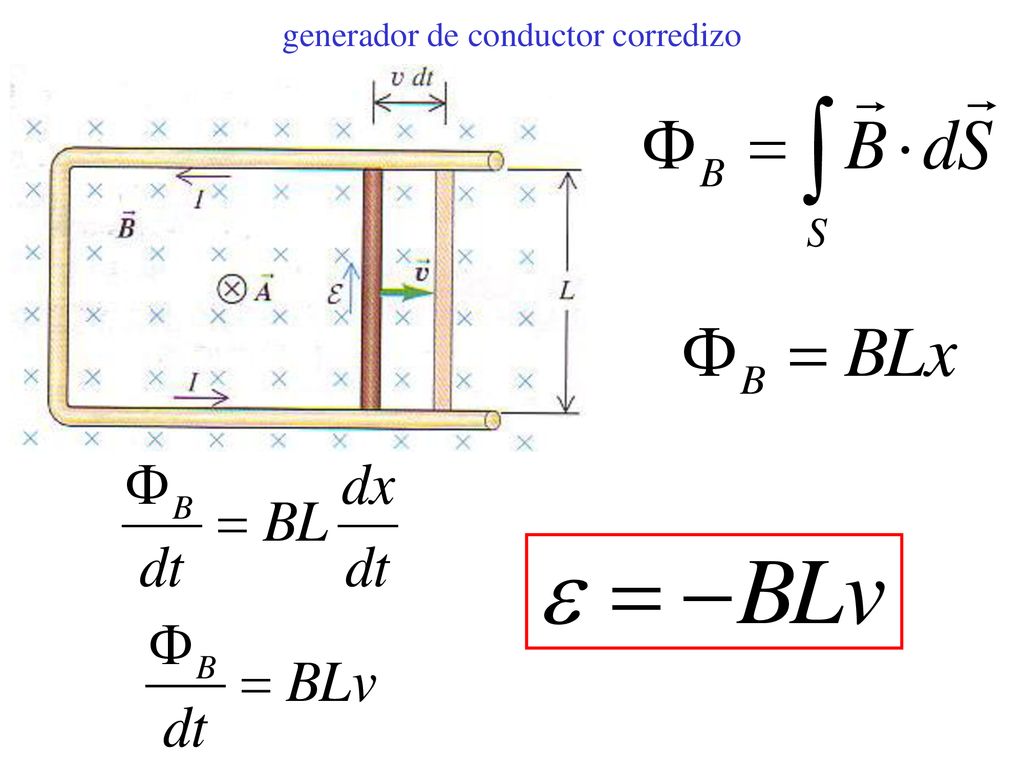

12 generador de conductor corredizo

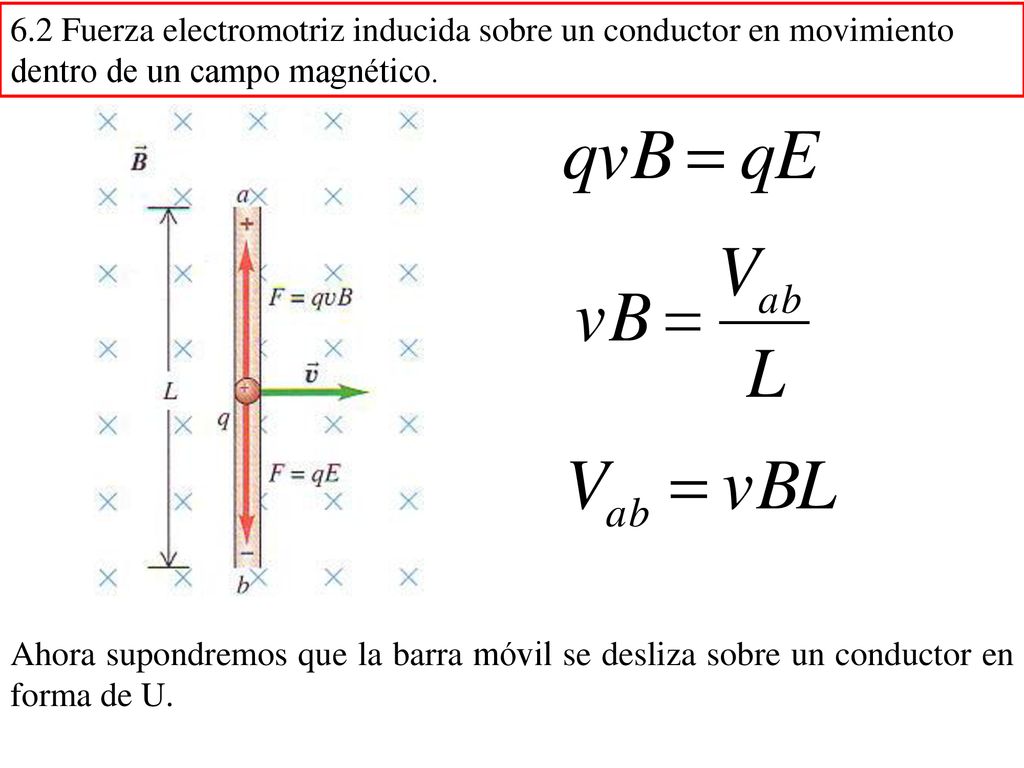

13 6.2 Fuerza electromotriz inducida sobre un conductor en movimiento dentro de un campo magnético.
Ahora supondremos que la barra móvil se desliza sobre un conductor en forma de U.

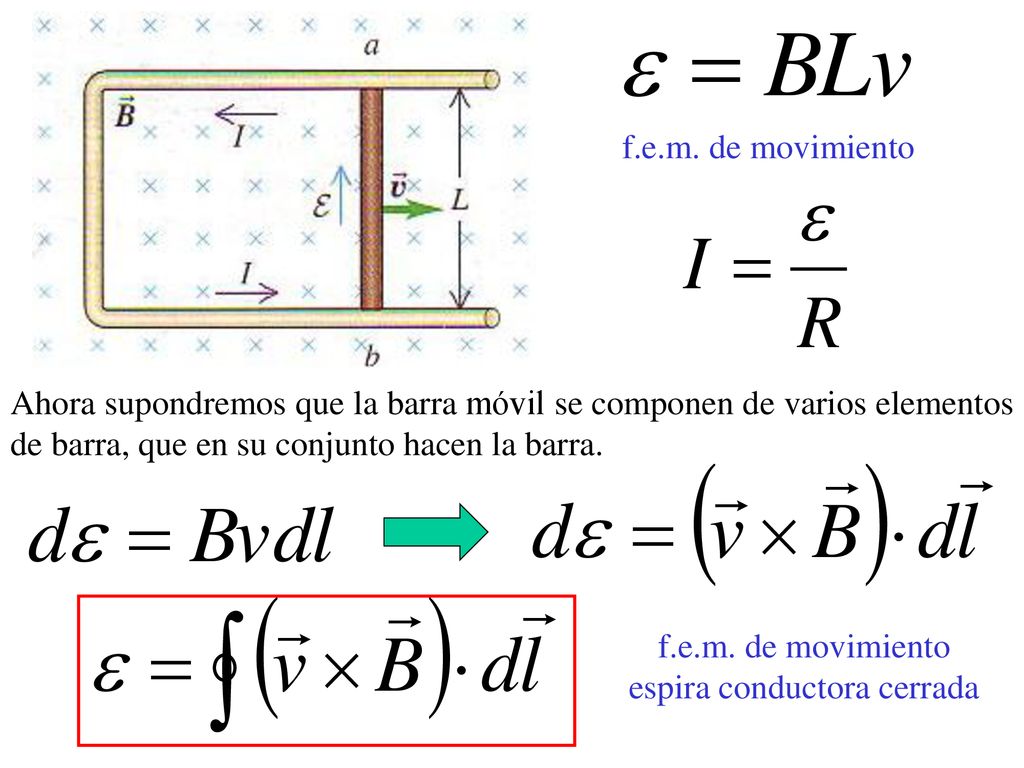

14 espira conductora cerrada
f.e.m. de movimiento Ahora supondremos que la barra móvil se componen de varios elementos de barra, que en su conjunto hacen la barra. f.e.m. de movimiento espira conductora cerrada

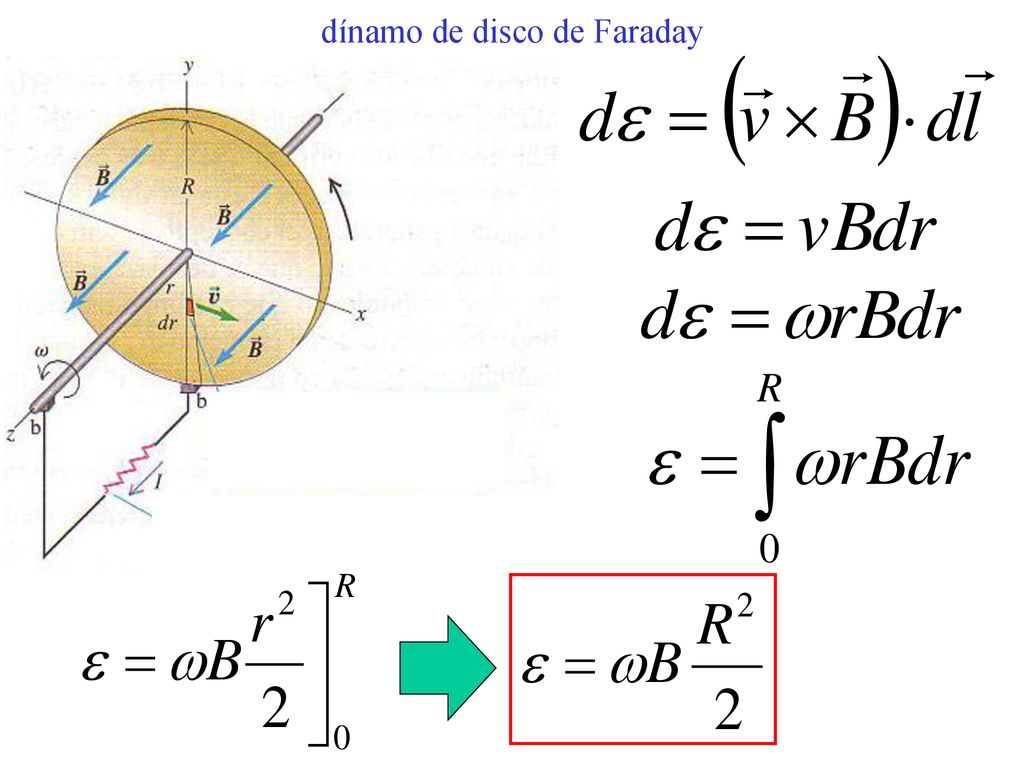

15 dínamo de disco de Faraday

16 campos eléctricos inducidos

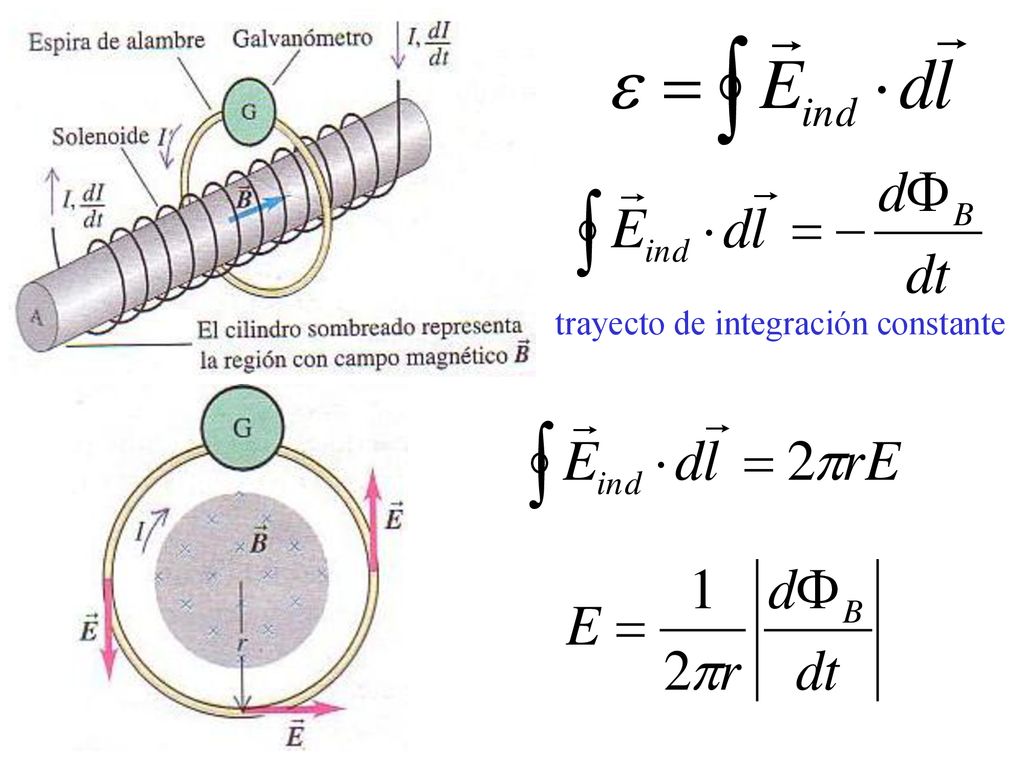

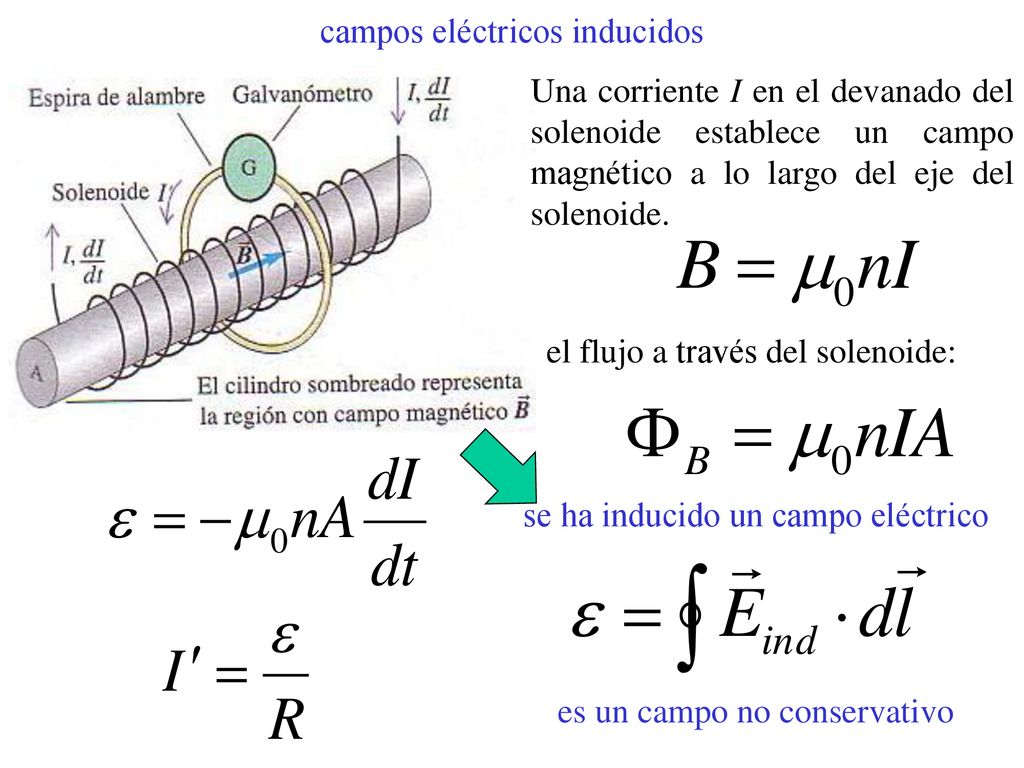

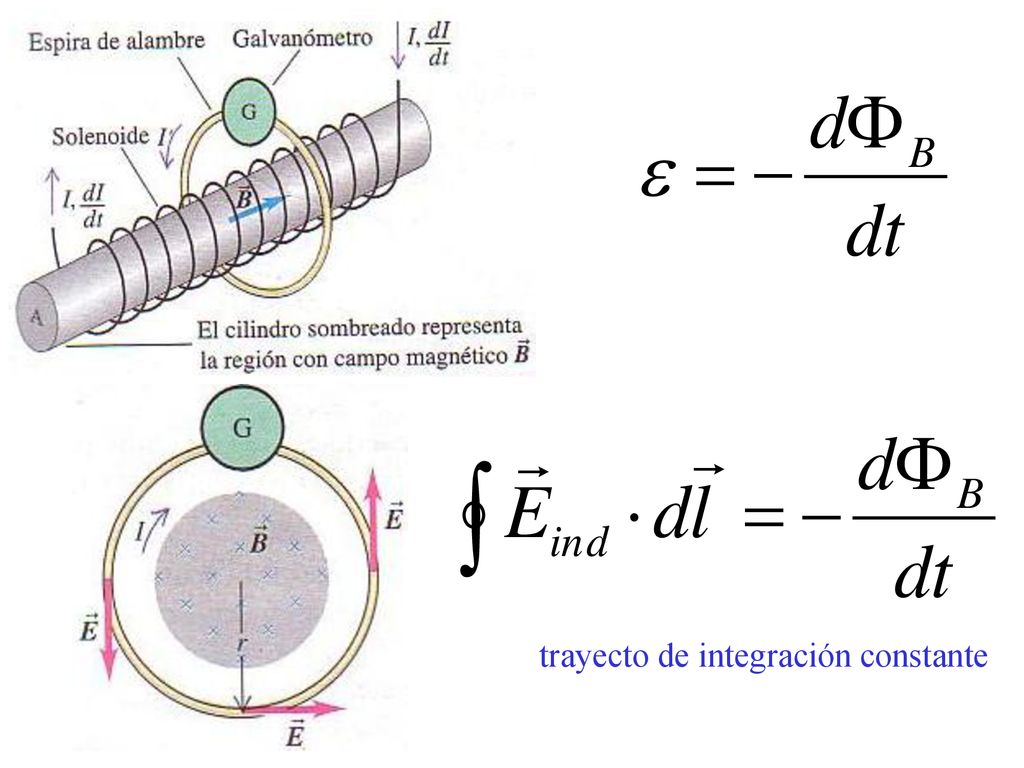

Una corriente I en el devanado del solenoide establece un campo magnético a lo largo del eje del solenoide. el flujo a través del solenoide: se ha inducido un campo eléctrico es un campo no conservativo

17 trayecto de integración constante

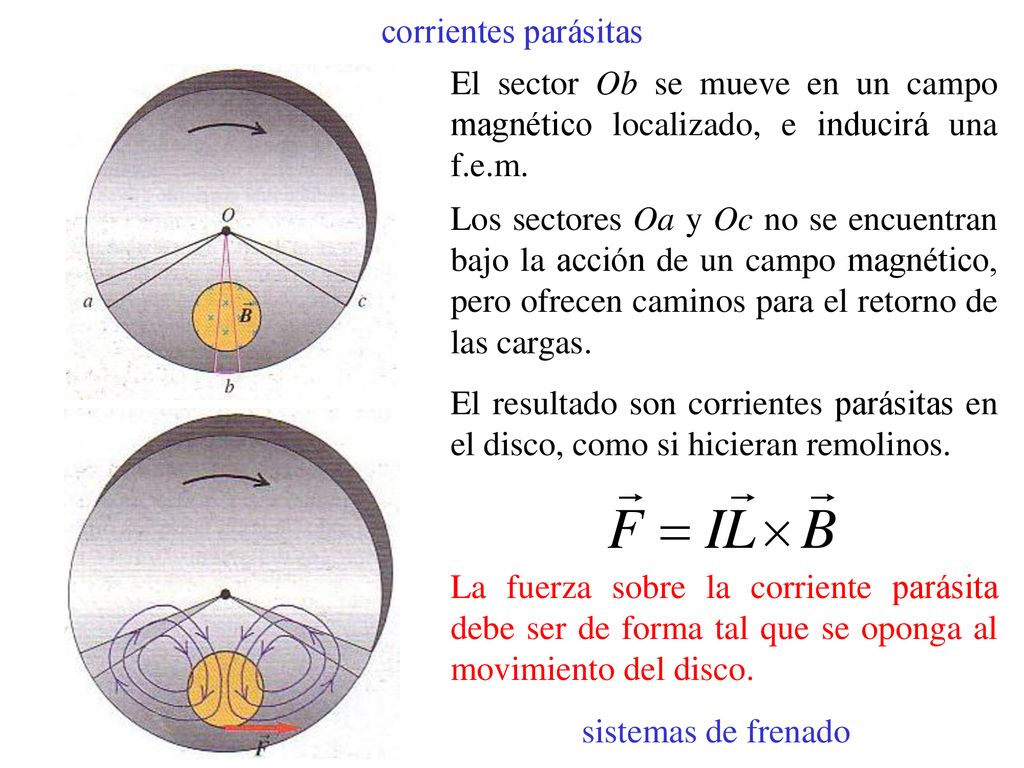

18 corrientes parásitas El sector Ob se mueve en un campo magnético localizado, e inducirá una f.e.m. Los sectores Oa y Oc no se encuentran bajo la acción de un campo magnético, pero ofrecen caminos para el retorno de las cargas. El resultado son corrientes parásitas en el disco, como si hicieran remolinos. La fuerza sobre la corriente parásita debe ser de forma tal que se oponga al movimiento del disco. sistemas de frenado

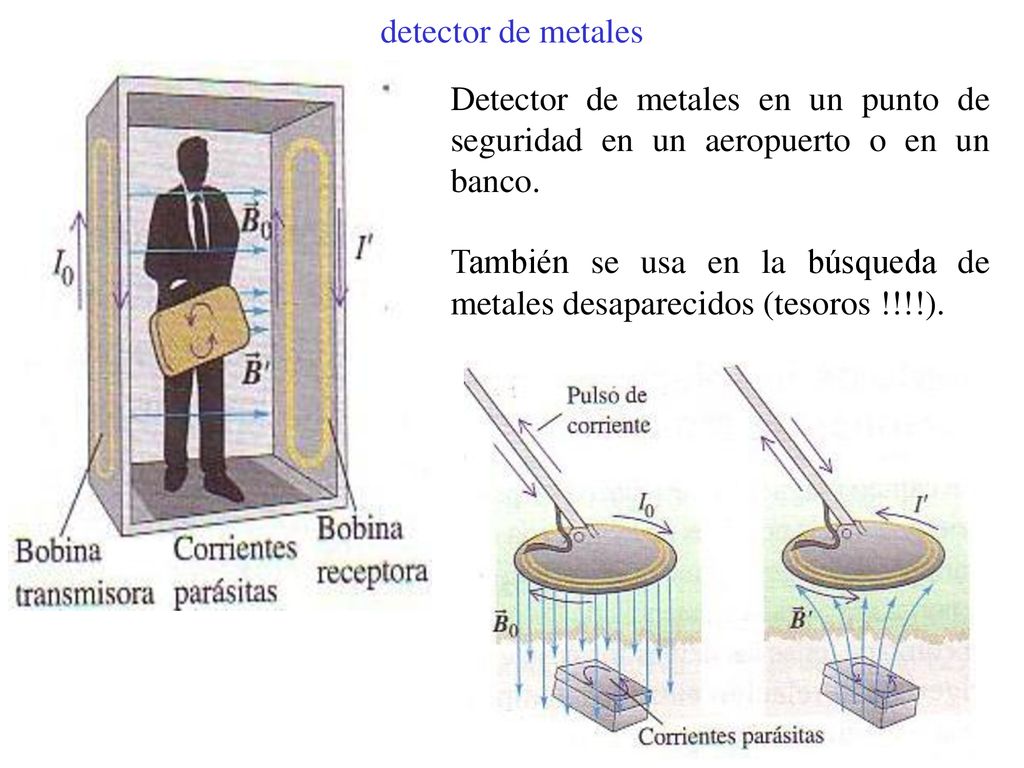

19 detector de metales Detector de metales en un punto de seguridad en un aeropuerto o en un banco. También se usa en la búsqueda de metales desaparecidos (tesoros !!!!).

20 trayecto de integración constante
