1

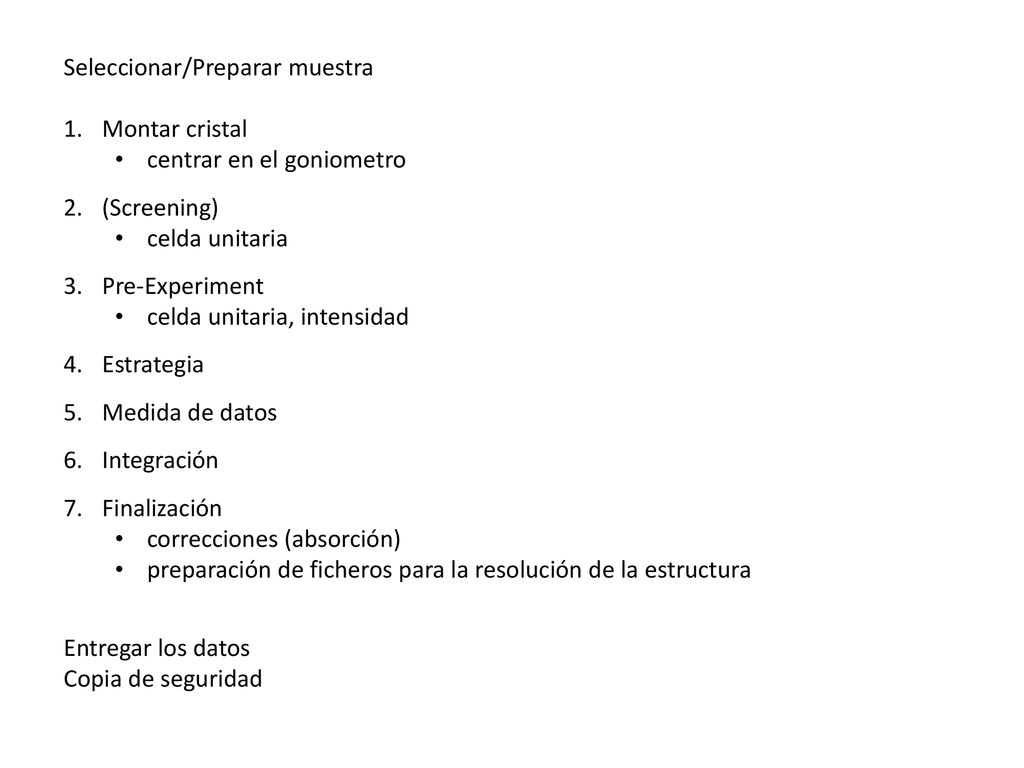

Seleccionar/Preparar muestra
Montar cristal centrar en el goniometro (Screening) celda unitaria Pre-Experiment celda unitaria, intensidad Estrategia Medida de datos Integración Finalización correcciones (absorción) preparación de ficheros para la resolución de la estructura Entregar los datos Copia de seguridad
2

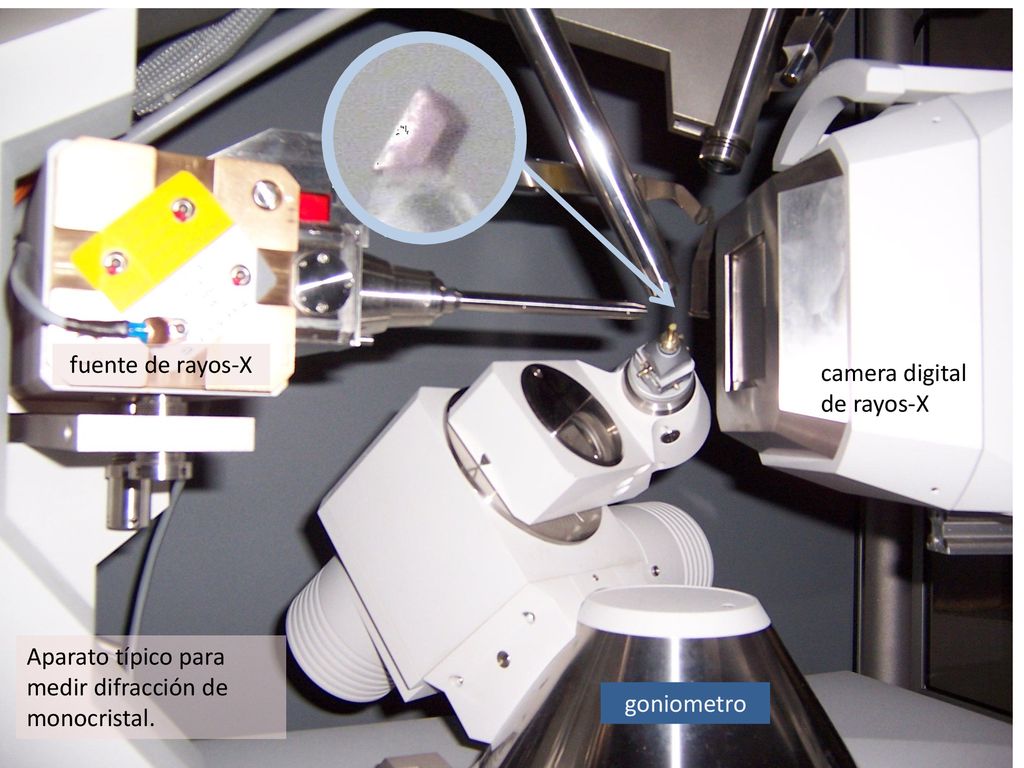

fuente de rayos-X camera digital de rayos-X Aparato típico para medir difracción de monocristal. goniometro
3

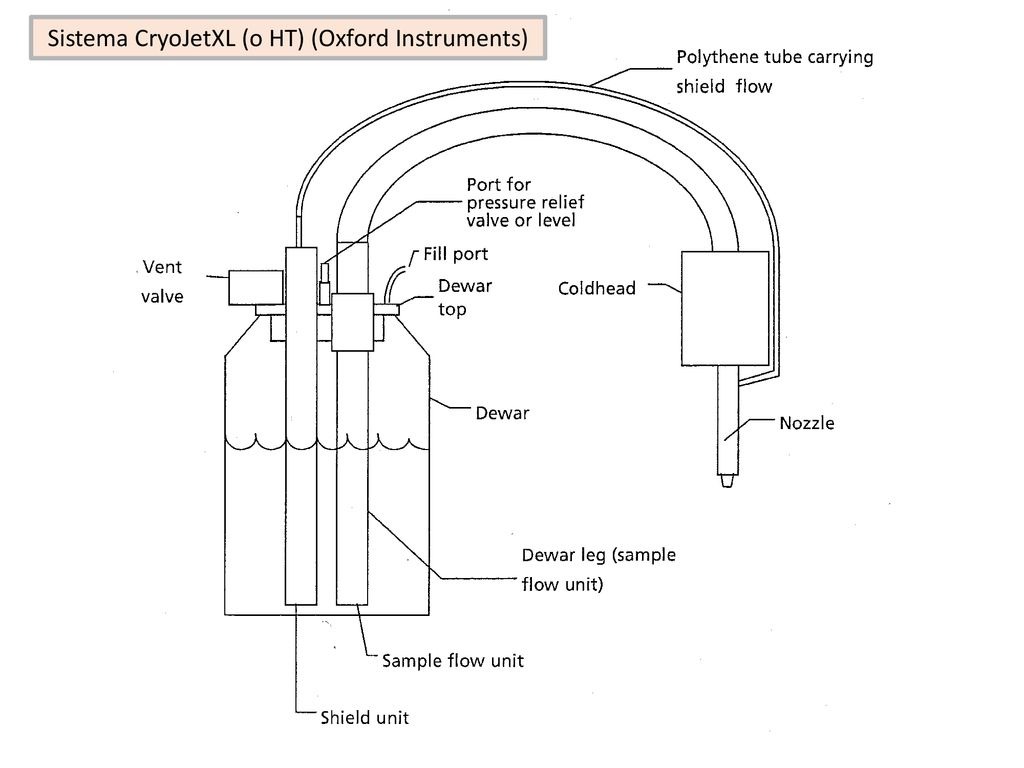

Sistema CryoJetXL (o HT) (Oxford Instruments)
4

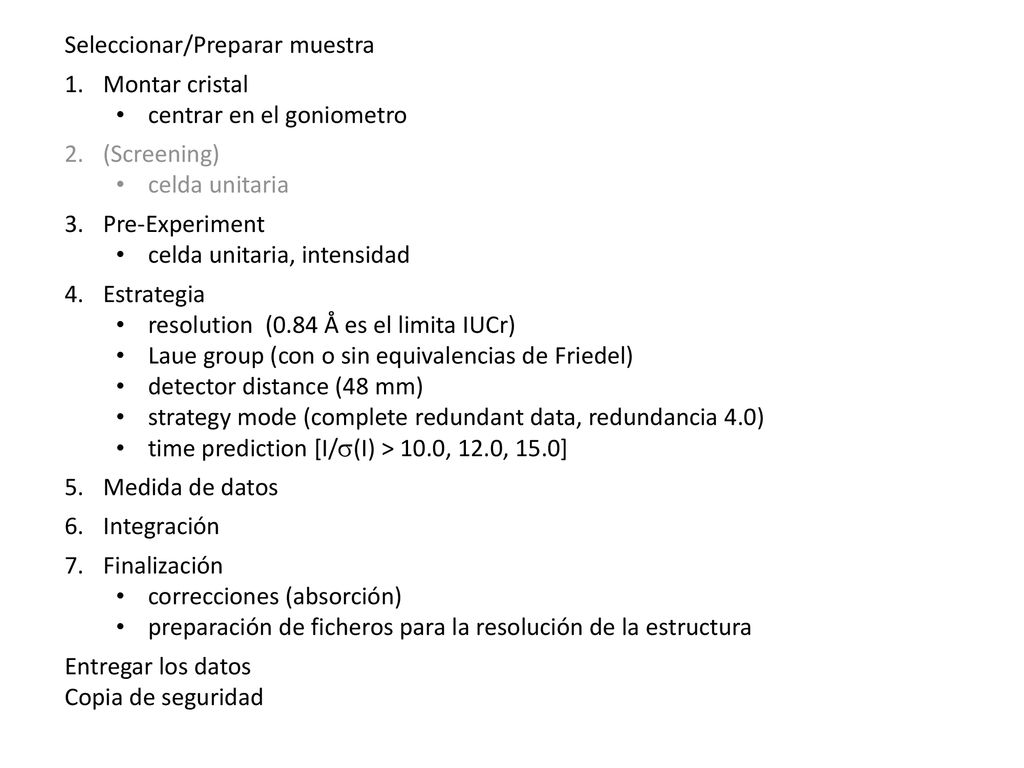

Seleccionar/Preparar muestra
Montar cristal centrar en el goniometro (Screening) celda unitaria Pre-Experiment celda unitaria, intensidad Estrategia resolution (0.84 Å es el limita IUCr) Laue group (con o sin equivalencias de Friedel) detector distance (48 mm) strategy mode (complete redundant data, redundancia 4.0) time prediction [I/s(I) > 10.0, 12.0, 15.0] Medida de datos Integración Finalización correcciones (absorción) preparación de ficheros para la resolución de la estructura Entregar los datos Copia de seguridad
5

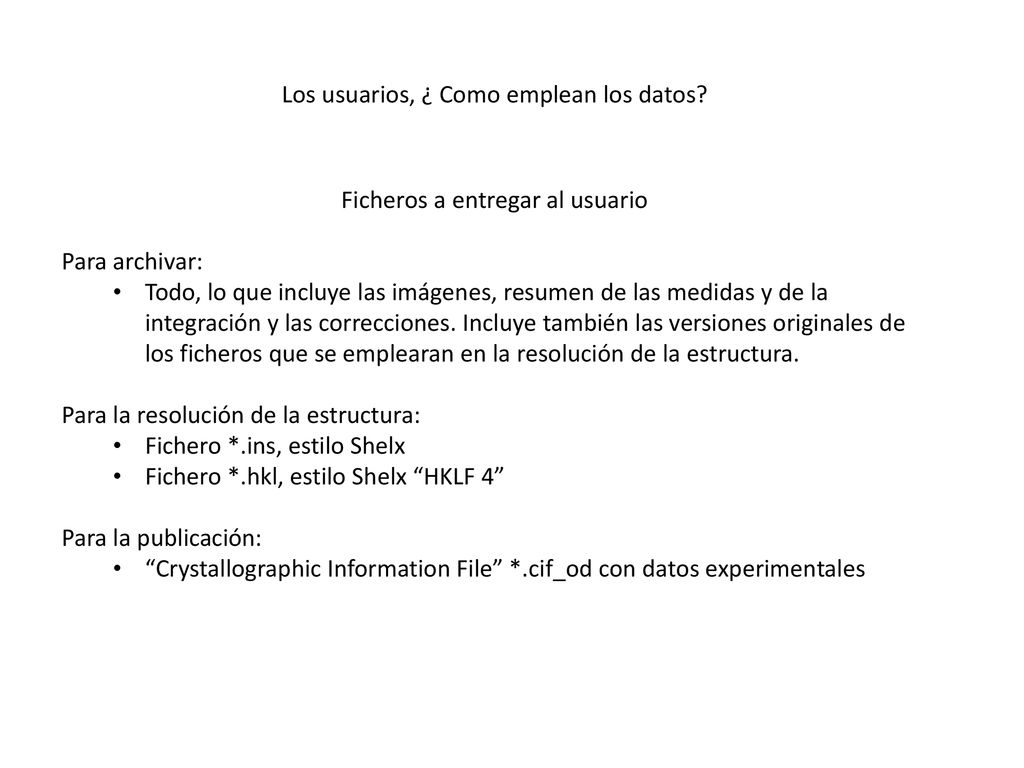

Los usuarios, ¿ Como emplean los datos?
Ficheros a entregar al usuario Para archivar: Todo, lo que incluye las imágenes, resumen de las medidas y de la integración y las correcciones. Incluye también las versiones originales de los ficheros que se emplearan en la resolución de la estructura. Para la resolución de la estructura: Fichero *.ins, estilo Shelx Fichero *.hkl, estilo Shelx “HKLF 4” Para la publicación: “Crystallographic Information File” *.cif_od con datos experimentales
