Hernández Morales Ángel Medina Vázquez Jorge Francisco
Robot PRP Equipo Coriolis Hernández Morales Ángel Medina Vázquez Jorge Francisco Mendo Tiburcio Efraín Paredes Pérez Ángel
2

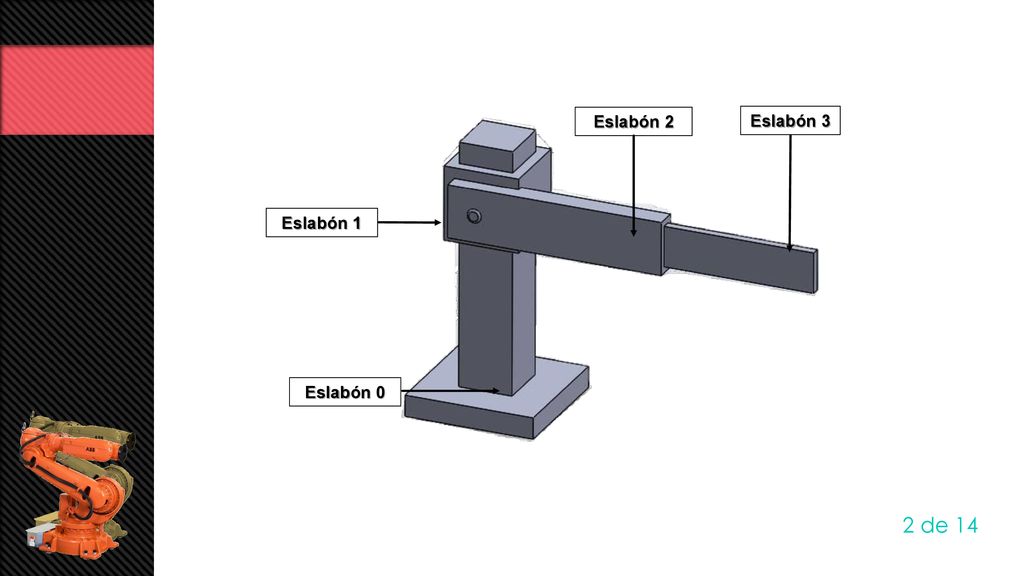

Eslabón 2 Eslabón 3 Eslabón 1 1 Eslabón 0
3

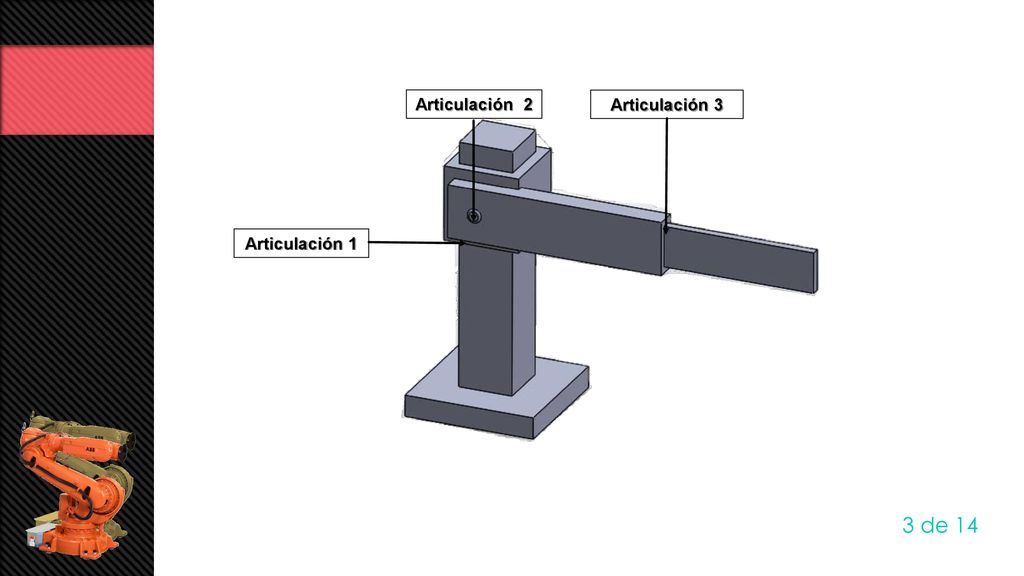

Articulación 2 Articulación 3 Articulación 1 1
4

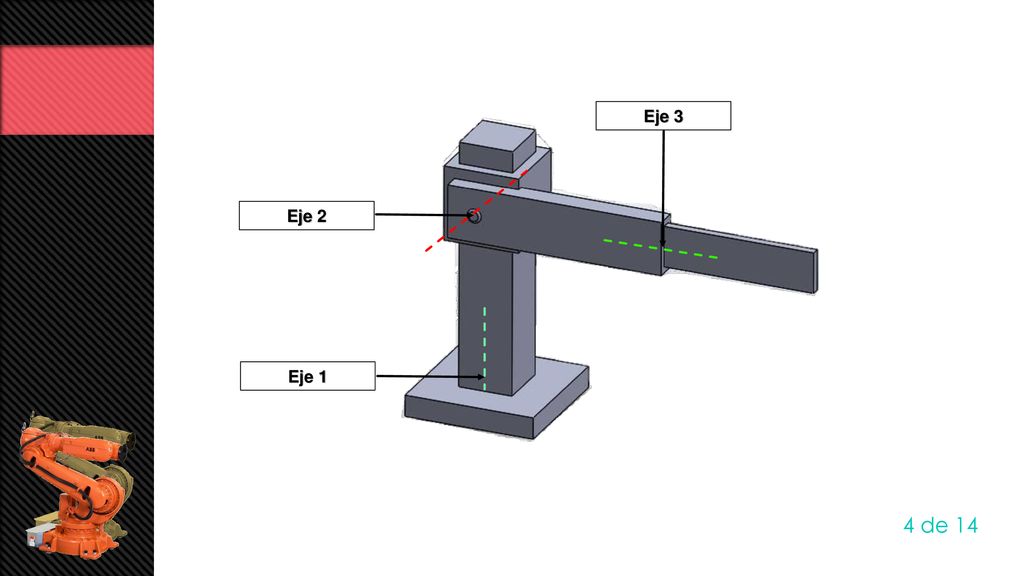

Eje 3 Eje 2 1 Eje 1
5

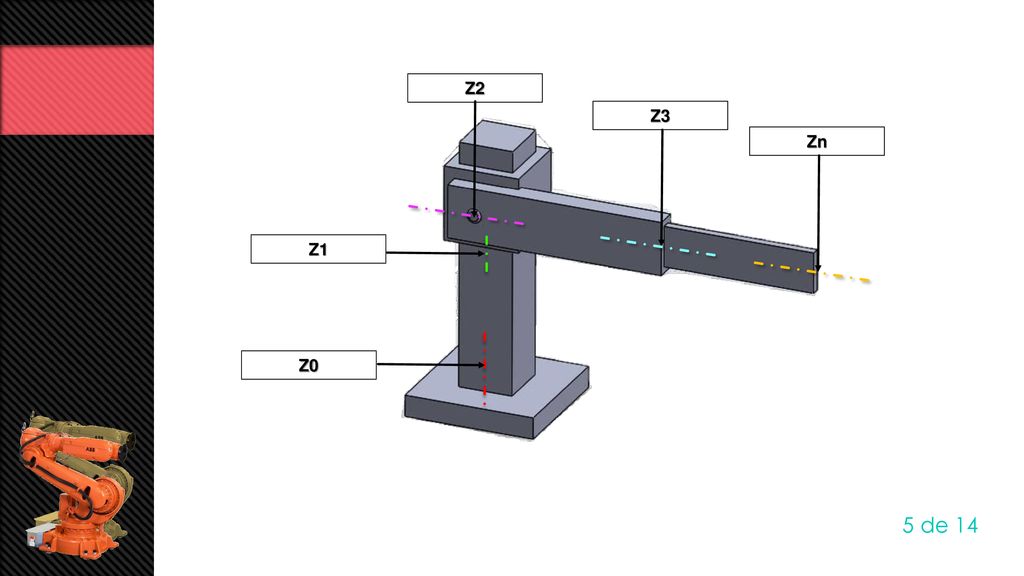

Z2 Z3 Zn Z1 1 Z0
6

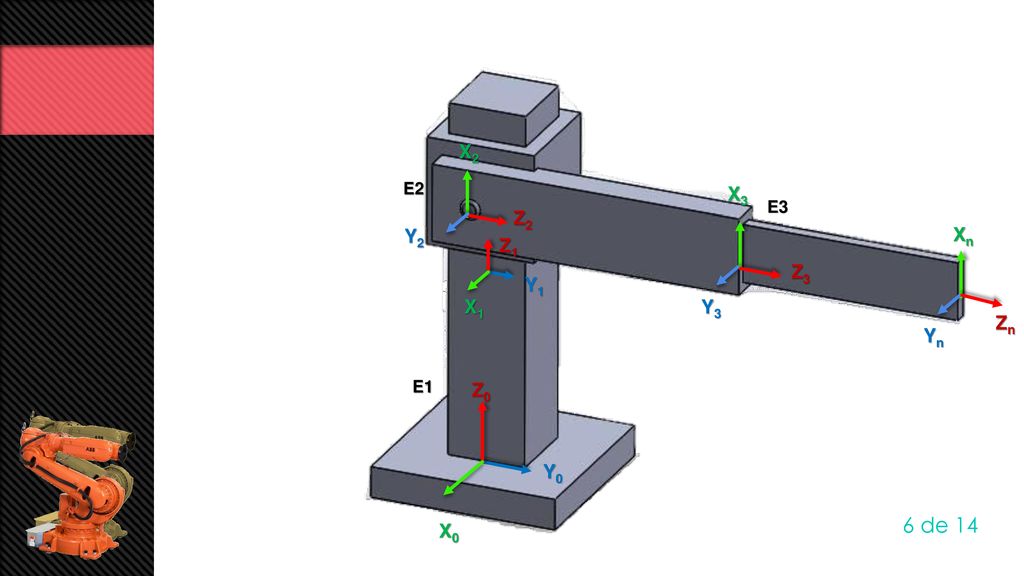

X2 E2 X3 E3 Z2 Y2 Xn X1 Y1 Z1 Z3 Y3 Zn Yn E1 Z0 Y0 X0
7
d3 d4 X2 E2 X3 E3 Z2 d2 Y2 Xn X1 Y1 Z1 Z3 Y3 Zn Yn d1 E1 Z0 Y0 X0
8

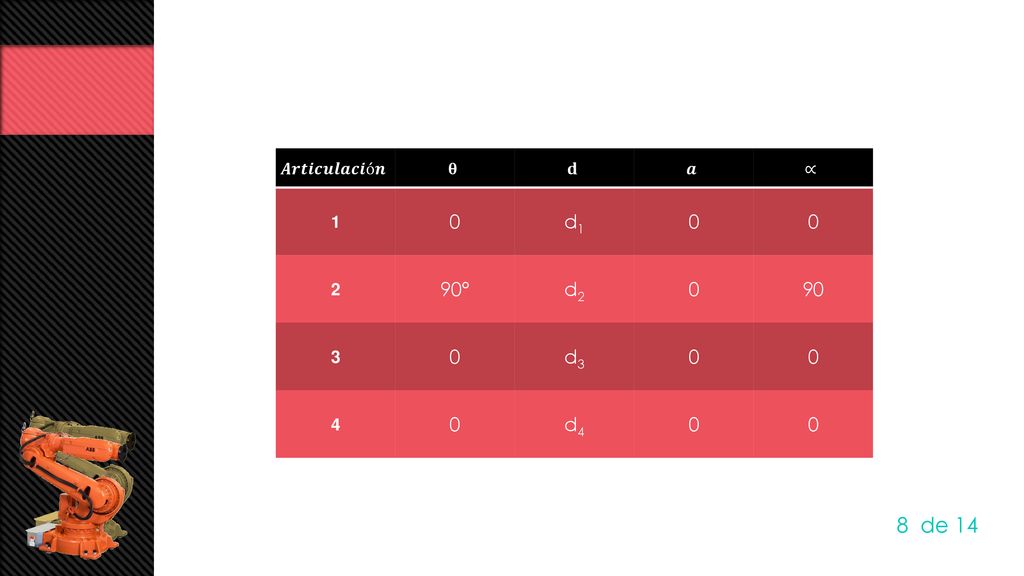

𝑨𝒓𝒕𝒊𝒄𝒖𝒍𝒂𝒄𝒊ó𝒏 𝛉 𝐝 𝒂 ∝ 1 d1 2 90° d2 90 3 d3 4 d4
9
d3= 10 d4 = 5 X2 X3 Z2 d2=0 Y2 Xn X1 Y1 Z1 Z3 Y3 Zn Yn d1=10 Z0 Y0 X0
E2 X3 E3 Z2 d2=0 Y2 Xn X1 Y1 Z1 Z3 Y3 Zn Yn d1=10 E1 Z0 Y0 X0
10

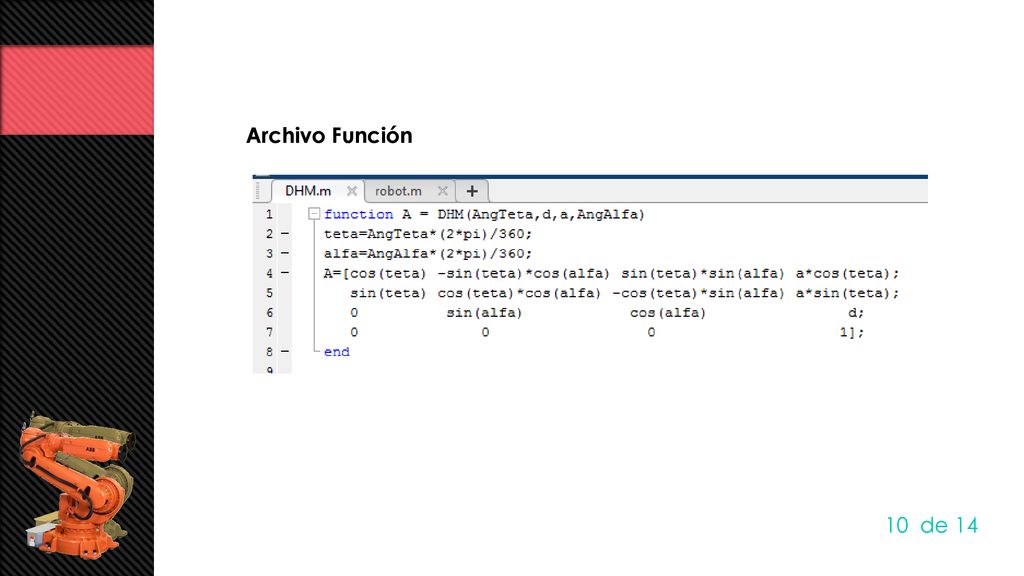

Archivo Función
11

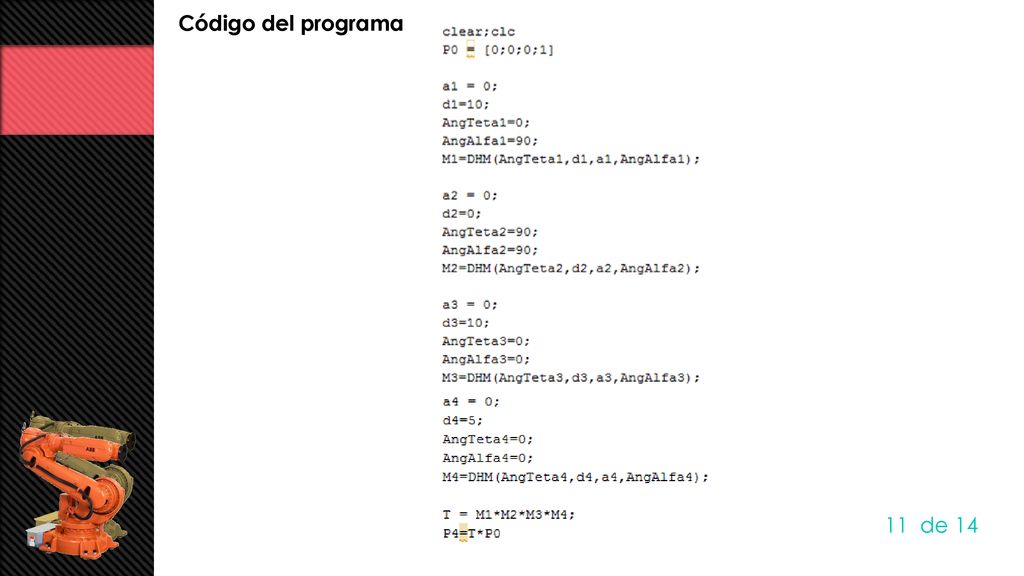

Código del programa
12

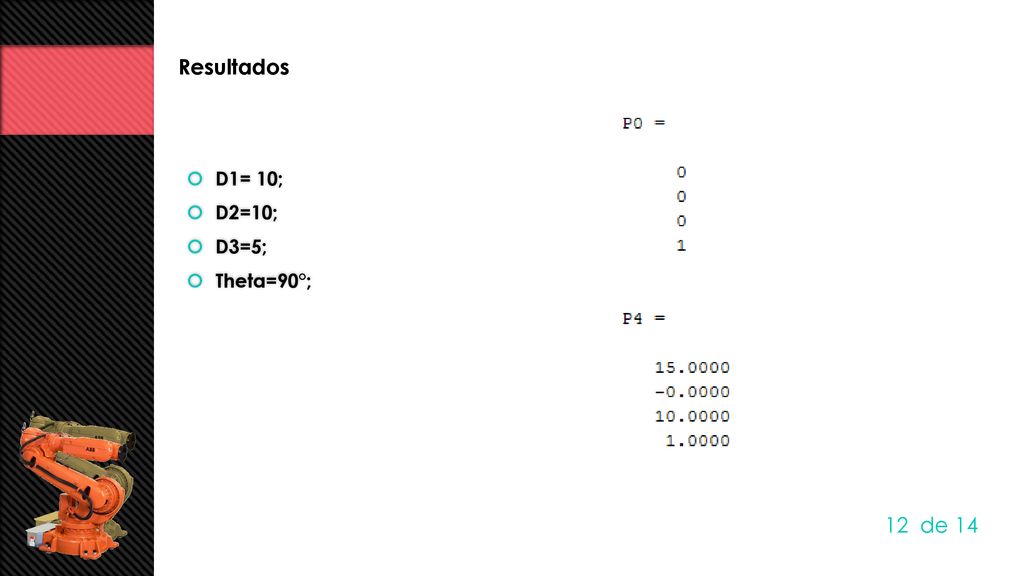

Resultados D1= 10; D2=10; D3=5; Theta=90°;
13

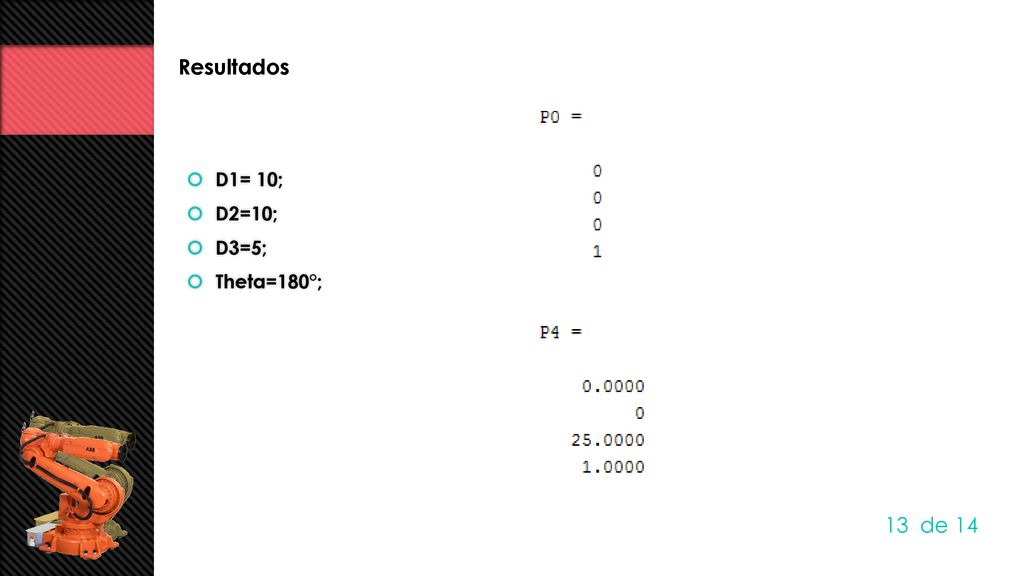

Resultados D1= 10; D2=10; D3=5; Theta=180°;
14

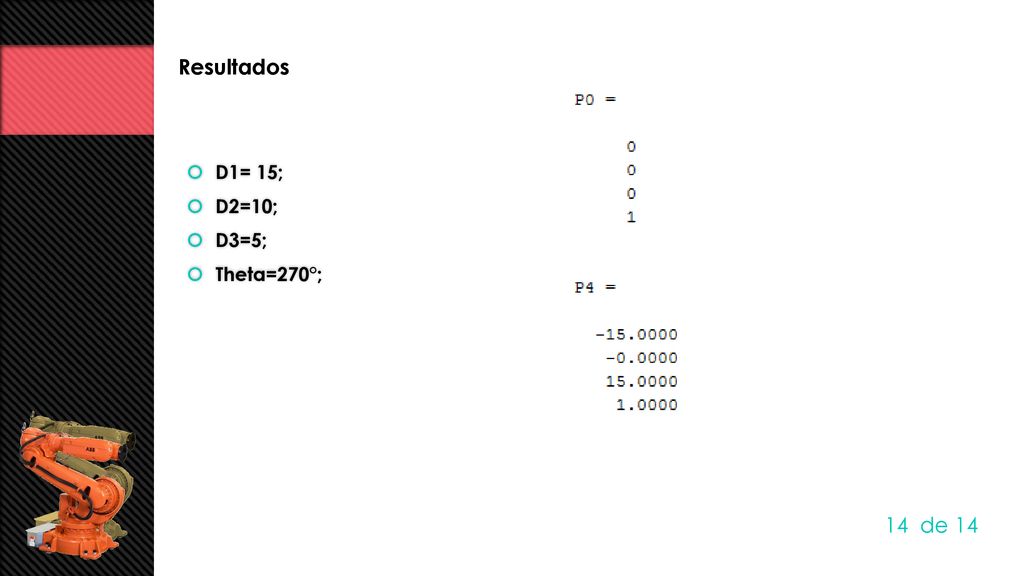

Resultados D1= 15; D2=10; D3=5; Theta=270°;
