1 Magnitudes y unidades

2 MAGNITUD: Cualquier cualidad de la naturaleza que se pueda medir.
volumen masa color longitud olor belleza velocidad

3 Qué es medir Comparar una magnitud con una unidad que se toma como patrón. La medida de una magnitud es el número de veces que la cantidad a medir contiene la unidad.

4 Primeras unidades de medida
Se comenzaron a utilizar sobre el año 5000 a.C. Los egipcios tomaron el cuerpo humano como base para las unidades de longitud: antebrazo, pie, mano o dedo. La unidad de longitud más utilizada en la antigüedad es el codo real egipcio: longitud desde el codo a la punta del dedo corazón.

5 Medidas tradicionales gallegas
Equivalencia Vara En Redondela: altura de un hombre con el brazo levantado 1, 24 m Pulgada Variable Palmo/ cuarta 20,87 cm Milla marítima Empleada en el mar por lo que es utilizada en muchos países 1852 m terrestre Sigue siendo utilizada en los países anglosajones 1609 m

6 Medida Equivalencia Ferrado (superficie) ≈ 500 m2 Cuartillo
Superficie de terreno usada en agricultura que varía de unas zonas a otras ≈ 500 m2 Cuartillo Veinticuatroava parte del ferrado (capacidad) Cantidad de grano utilizado para sembrar un ferrado de terreno. Su valor dependerá del tipo de grano sembrado 12 – 20 kg Ola Medida de capacidad utilizada para medir líquidos (aceite, vino, …) 16 l Cuartilla 4 l ¼ l ½ l (R. Bajas)

7 Sistema Internacional de unidades

8 sistema métrico decimal”.
“....nada más Grande y ni más sublime ha salido de las manos del hombre que el sistema métrico decimal”. Antoine de Lavoisier

9 Definición Nombre adoptado por la XI Conferencia General de Pesas y Medidas para un sistema universal, unificado y coherente de Unidades de medida, basado en el sistema mks (metro-kilogramo-segundo).

10 Origen del sistema métrico
El sistema métrico fue una de las muchas reformas aparecidas durante el periodo de la Revolución Francesa.

11 A partir de 1790, la Asamblea Nacional Francesa, hizo un encargo a la Academia Francesa de Ciencias para el desarrollo de un sistema único de unidades.

12 La estabilización internacional del Sistema Métrico Decimal comenzó en 1875 mediante el tratado denominado la Convención del Metro.

13 Consagración del S. I: En 1960 la 11ª Conferencia General de Pesas y Medidas estableció definitivamente el S.I., basado en 6 unidades fundamentales: metro, kilogramo, segundo, ampere, Kelvin y candela. En 1971 se agregó la séptima unidad fundamental: el mol.

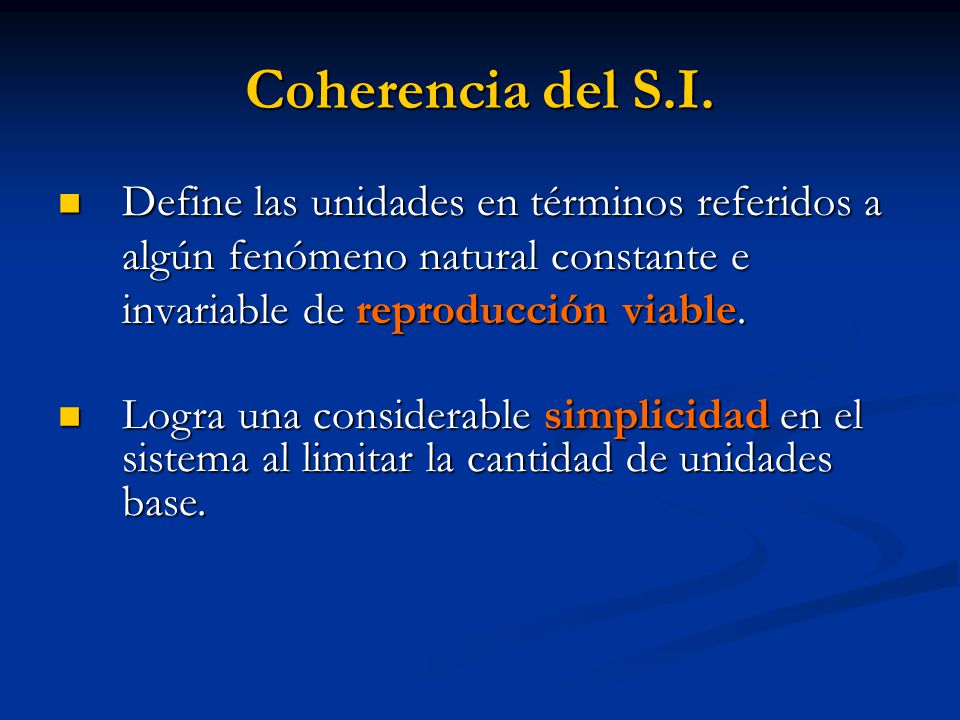

14 Coherencia del S.I. Define las unidades en términos referidos a algún fenómeno natural constante e invariable de reproducción viable. Logra una considerable simplicidad en el sistema al limitar la cantidad de unidades base.

15 Unidades fundamentales
MAGNITUD NOMBRE SÍMBOLO longitud metro m masa kilogramo kg tiempo segundo s intensidad de corriente eléctrica ampère A temperatura kelvin K cantidad de sustancia mol intensidad luminosa candela cd

16 METRO En 1889 se definió el metro patrón como la distancia entre dos finas rayas de una barra de  aleación platino-iridio. El interés por establecer una definición más precisa e invariable llevó en 1960 a definir el metro como “ ,73 veces la longitud de onda de la radiación rojo-naranja del átomo de kriptón 86 (86Kr)”. Desde 1983 se define como “ la distancia recorrida por la luz en el vacío en 1/ segundos”.

17 KILOGRAMO En la primera definición de kilogramo fue considerado como “ la masa de un litro de agua destilada a la temperatura de 4ºC”.  En 1889 se definió el kilogramo patrón como “la masa de un cilindro de una aleación de platino e iridio”.  En la actualidad se intenta definir de forma más rigurosa, expresándola en función de las masas de los átomos.

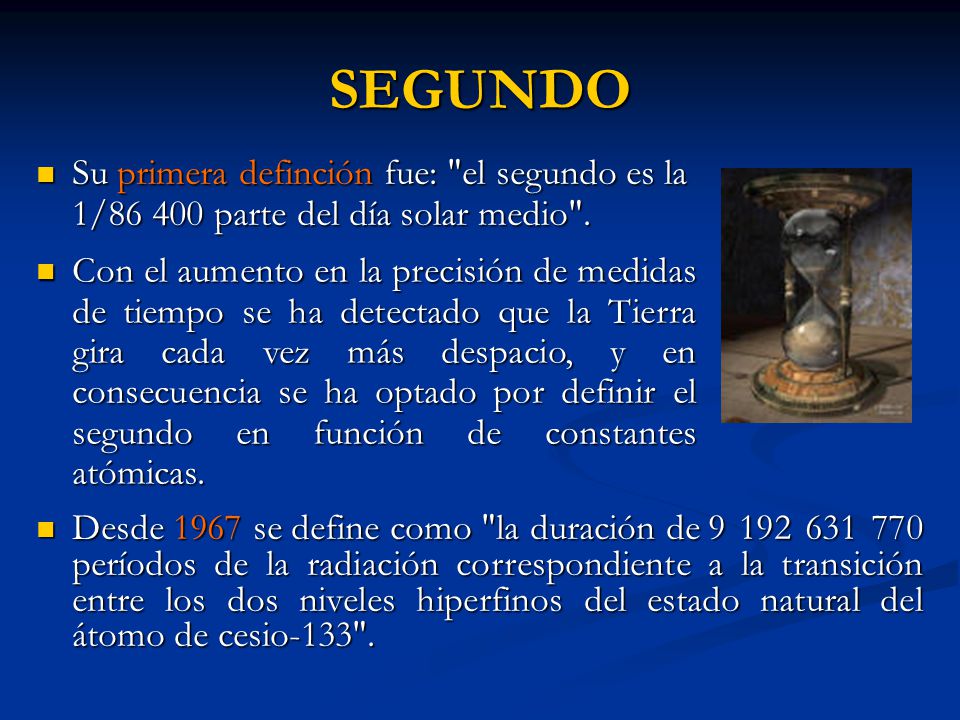

18 SEGUNDO Su primera definción fue: "el segundo es la 1/ parte del día solar medio". Con el aumento en la precisión de medidas de tiempo se ha detectado que la Tierra gira cada vez más despacio, y en consecuencia se ha optado por definir el segundo en función de constantes atómicas. Desde 1967 se define como "la duración de períodos de la radiación correspondiente a la transición entre los dos niveles hiperfinos del estado natural del átomo de cesio-133".

19 AMPÈRE Para la enseñanza primaria podría decirse, si acaso, que un amperio es el doble o el triple de la intensidad de corriente eléctrica que circula por una bombilla común. Actualmente se define como la magnitud de la corriente que fluye en dos conductores paralelos, distanciados un metro entre sí, en el vacío, que produce una fuerza entre ambos conductores (a causa de sus campos magnéticos) de 2 x N/m.

20 KELVÍN Hasta su definición en el Sistema Internacional el kelvin y el grado celsius tenían el mismo significado. Actualmente es la fracción 1/273,16 de la temperatura termodinámica del punto triple del agua.

21 CANDELA La candela comenzó definiéndose como la intensidad luminosa en una cierta dirección de una fuente de platino fundente de 1/60 cm2 de apertura, radiando como cuerpo negro, en dirección normal a ésta. En la actualidad es la intensidad luminosa en una cierta dirección de una fuente que emite radiación monocromática de frecuencia 540x1012 Hz y que tiene una intensidad de radiación en esa dirección de 1/683 W/sr.

22 MOL Antes no existía la unidad de cantidad de sustancia, sino que 1 mol era una unidad de masa "gramomol, gmol, kmol, kgmol“. Ahora se define como la cantidad de sustancia de un sistema que contiene un número de entidades elementales igual al número de átomos que hay en 0,012 kg de carbono-12.  NOTA: Cuando se emplee el mol, deben especificarse las unidades elementales, que pueden ser átomos, moléculas, iones …

23 Unidades derivadas sin nombre especial
MAGNITUD NOMBRE SIMBOLO superficie metro cuadrado m2 volumen metro cúbico m3 velocidad metro por segundo m/s aceleración metro por segundo cuadrado m/s2

24 Unidades derivadas con nombre especial MAGNITUD NOMBRE SIMBOLO
frecuencia hertz Hz fuerza newton N potencia watt W resistencia eléctrica ohm Ω Unidades derivadas sin nombre especial MAGNITUD NOMBRE SIMBOLO ángulo plano radian rad ángulo sólido esteroradian sr

25 Ejemplo de construcción de unidades derivadas
kg m3 m/s kg·m/s2

26 Unidades aceptadas que no pertenecen al S.I.
MAGNITUD NOMBRE SIMBOLO masa tonelada t tiempo minuto min hora h temperatura grado celsius °C volumen litro L ó l

27 Unidades en uso temporal con el S. I.
MAGNITUD NOMBRE SIMBOLO energía kilowatthora kWh superficie hectárea ha presión bar radioactividad curie Ci dosis adsorbida rad rd

28 Unidades desaprobadas por el S. I.
MAGNITUD NOMBRE SIMBOLO longitud fermi presión atmósfera atm energía caloría cal fuerza Kilogramo-fuerza kgf

29 Normas del Sistema Internacional

30 Todo lenguaje contiene reglas para su escritura que evitan confusiones y facilitan la comunicación.
El Sistema Internacional de Unidades tiene sus propias reglas de escritura que permiten una comunicación unívoca. Cambiar las reglas puede causar ambigüedades.

31 Símbolos Norma Correcto Incorrecto kg Hz s Pa S pa K m K. ms GHz kW
Se escriben con caracteres romanos rectos. kg Hz Se usan letras minúscula a excepción de los derivados de nombres propios. s Pa S pa No van seguidos de punto ni toman s para el plural. K m K. ms No se debe dejar espacio entre el prefijo y la unidad. GHz kW G Hz k W El producto de dos símbolos se indica por medio de un punto. N.m Nm

32 Unidades Norma Correcto Incorrecto cien metros cien m newton hertz
Si el valor se expresa en letras, la unidad también. cien metros cien m Las unidades derivadas de nombres propios se escriben igual que el nombre propio pero en minúsculas. newton hertz Newton Hertz Los nombres de las unidades toman una s en el plural, salvo si terminan en s, x ó z. Segundos Segundo

33 El signo decimal debe ser una coma sobre la línea.
Números Descripción Correcto Incorrecto Los números preferiblemente en grupos de tres a derecha e izquierda del signo decimal. ,234 6, ,234 6,458706 El signo decimal debe ser una coma sobre la línea. 123,35 0,876 123.35 ,876 Se utilizan dos o cuatro caracteres para el año, dos para el mes y dos para el día, en ese orden. Se utiliza el sistema de 24 horas. 20 h 00 8 PM

34 Otras normas Correcto Incorrecto s Seg. o seg g GR grs grm cm3
cc cmc c m3 10 m x 20 m x 50 m 10 x 20 x 50 m ... de 10 g a 500 g ... de 10 a 500 g 1,23 nA 0, mA

35 Ventajas del Sistema Internacional
ES MAS FACIL PENSAR ES MAS FACIL MEDIR ES MAS FACIL ENSEÑAR

36 Unicidad: existe una y solamente una unidad para cada cantidad física (ej: el metro para longitud, el kilogramo para masa, el segundo para tiempo). A partir de estas unidades, conocidas por fundamentales, se derivan todas las demás. Uniformidad: elimina confusiones innecesarias al utilizar los símbolos. Relación decimal entre múltiplos y submúltiplos: la base 10 es apropiada para el manejo de la unidad de cada cantidad física y el uso de prefijos facilita la comunicación oral y escrita. Coherencia: evita interpretaciones erróneas.
