1 INSTITUTO TECNOL Ó GICO SUPERIOR “ EL ORO ” Ciencia y Tecnolog í a para el Progreso Ciclo IV Cohorte I-II Asignatura: Seguridad Industrial Trabajo en espacios confinados Docente: Ing. Diego Cumbicos Junio 2017

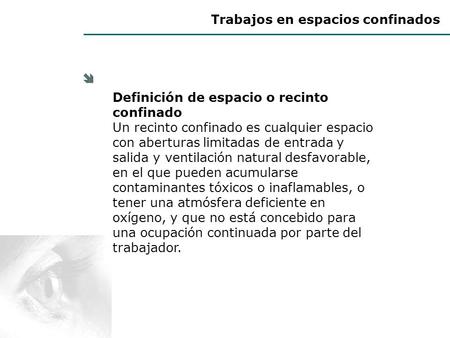

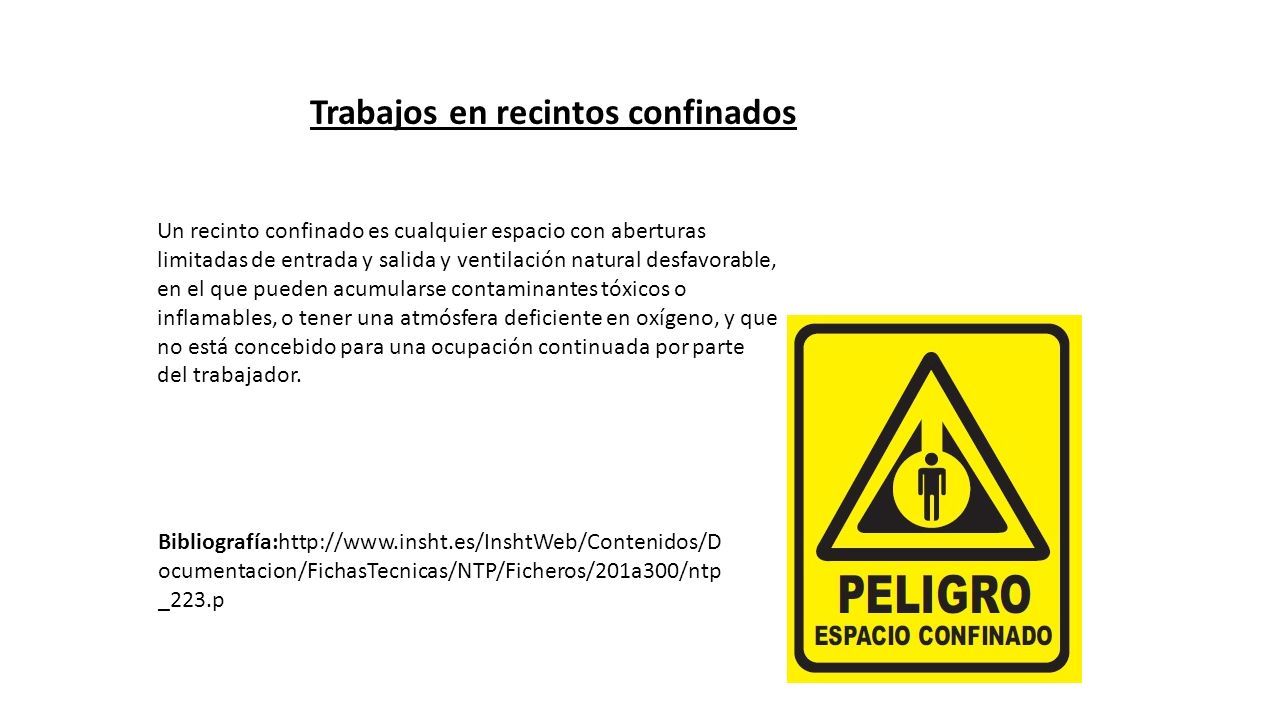

2 Bibliografía:http://www.insht.es/InshtWeb/Contenidos/D ocumentacion/FichasTecnicas/NTP/Ficheros/201a300/ntp _223.p Un recinto confinado es cualquier espacio con aberturas limitadas de entrada y salida y ventilación natural desfavorable, en el que pueden acumularse contaminantes tóxicos o inflamables, o tener una atmósfera deficiente en oxígeno, y que no está concebido para una ocupación continuada por parte del trabajador. Trabajos en recintos confinados

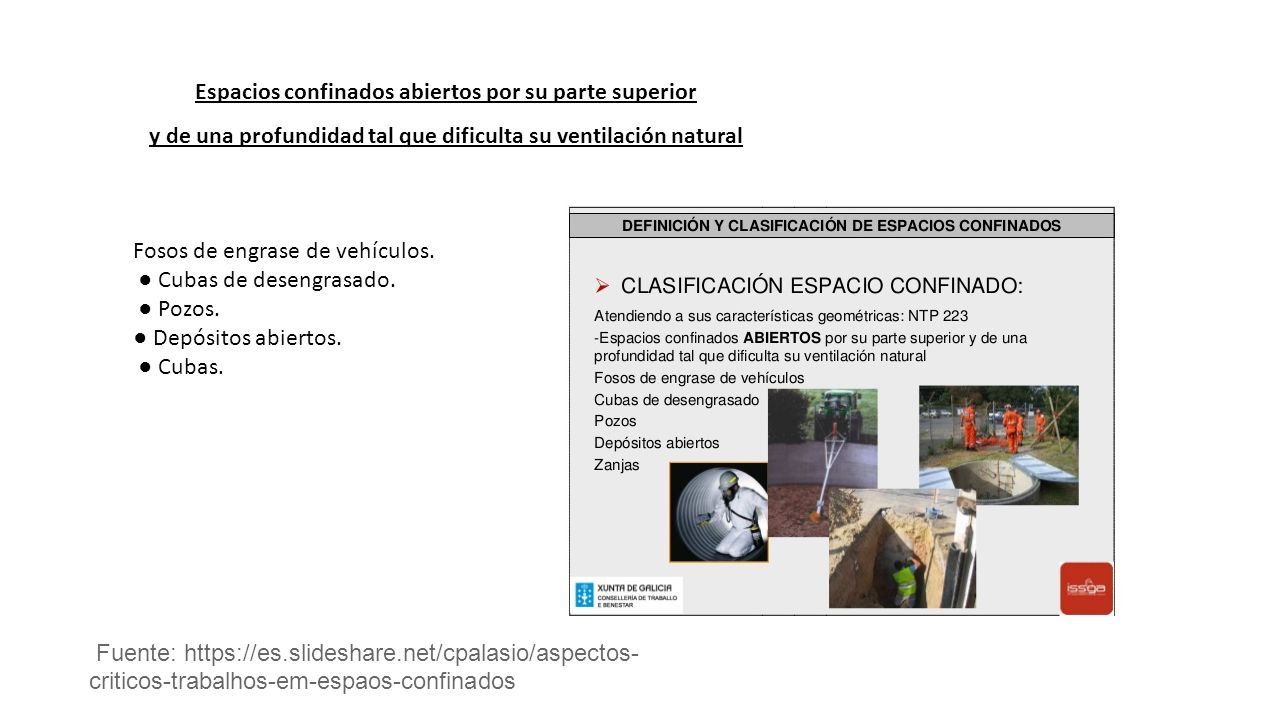

3 Espacios confinados abiertos por su parte superior y de una profundidad tal que dificulta su ventilación natural Fosos de engrase de vehículos. ● Cubas de desengrasado. ● Pozos. ● Depósitos abiertos. ● Cubas. Fuente: https://es.slideshare.net/cpalasio/aspectos- criticos-trabalhos-em-espaos-confinados

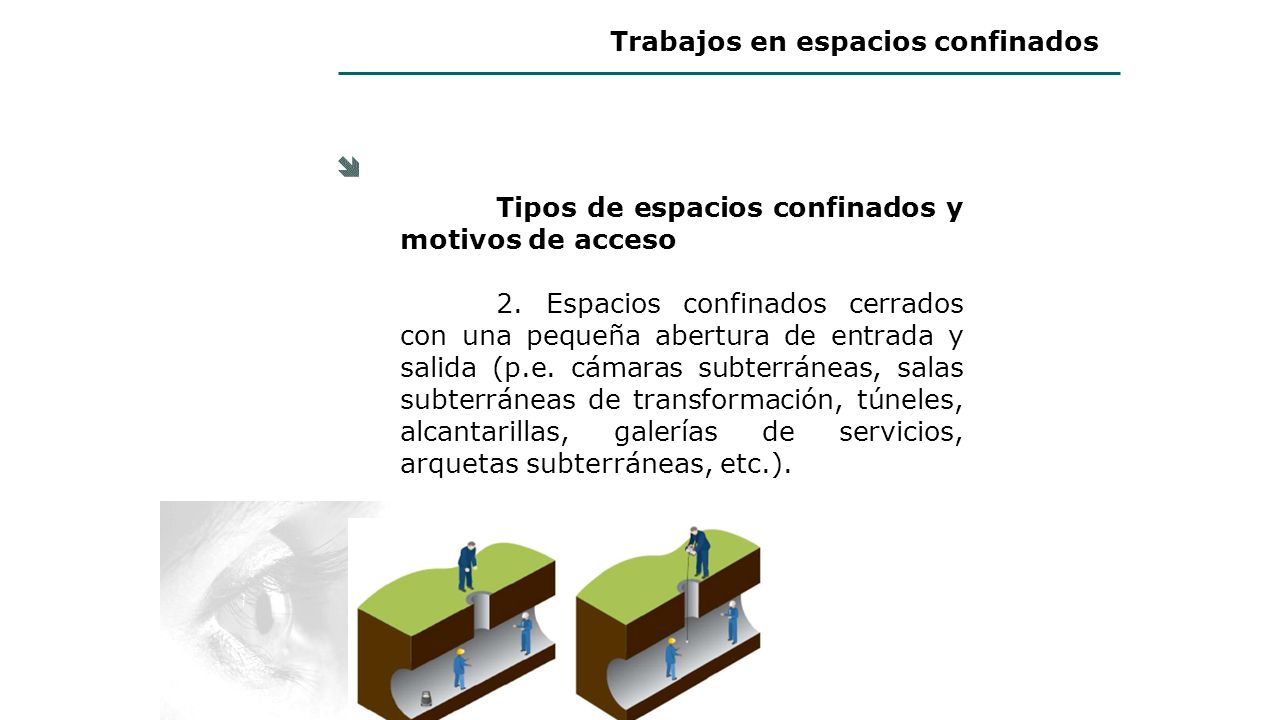

4 Trabajos en espacios confinados Tipos de espacios confinados y motivos de acceso 2. Espacios confinados cerrados con una pequeña abertura de entrada y salida (p.e. cámaras subterráneas, salas subterráneas de transformación, túneles, alcantarillas, galerías de servicios, arquetas subterráneas, etc.).

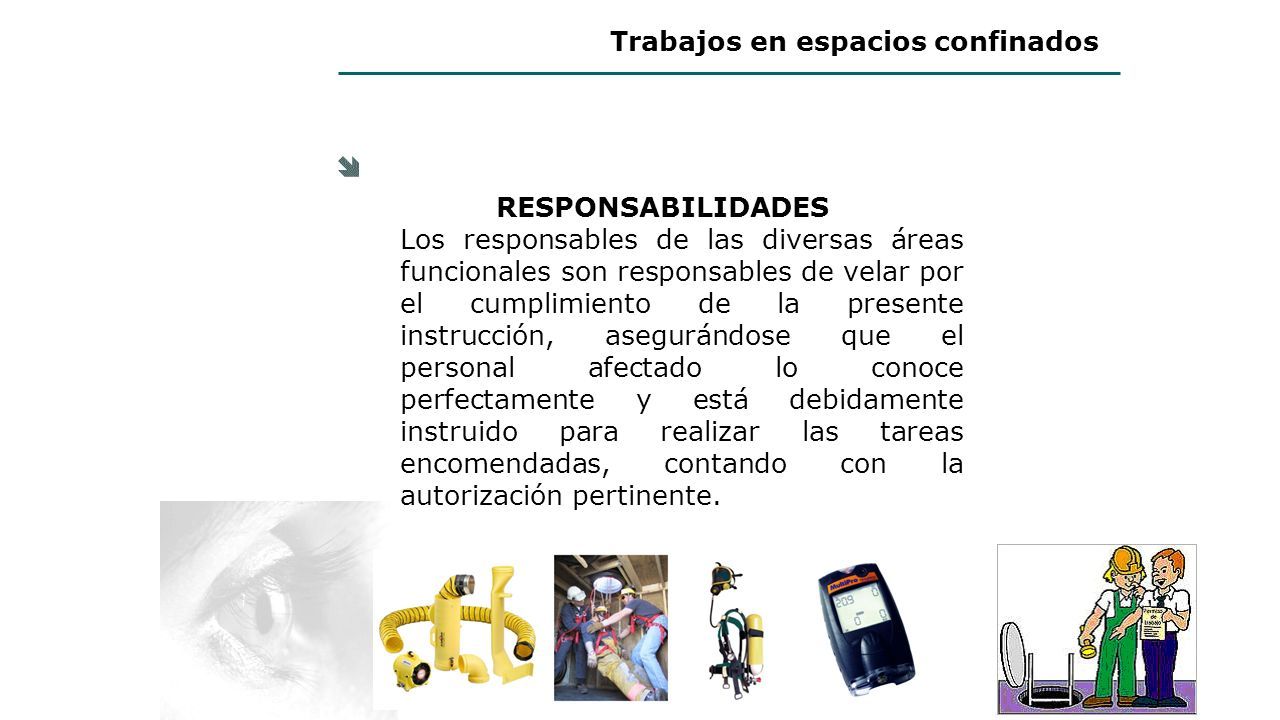

5 Trabajos en espacios confinados RESPONSABILIDADES Los responsables de las diversas áreas funcionales son responsables de velar por el cumplimiento de la presente instrucción, asegurándose que el personal afectado lo conoce perfectamente y está debidamente instruido para realizar las tareas encomendadas, contando con la autorización pertinente.

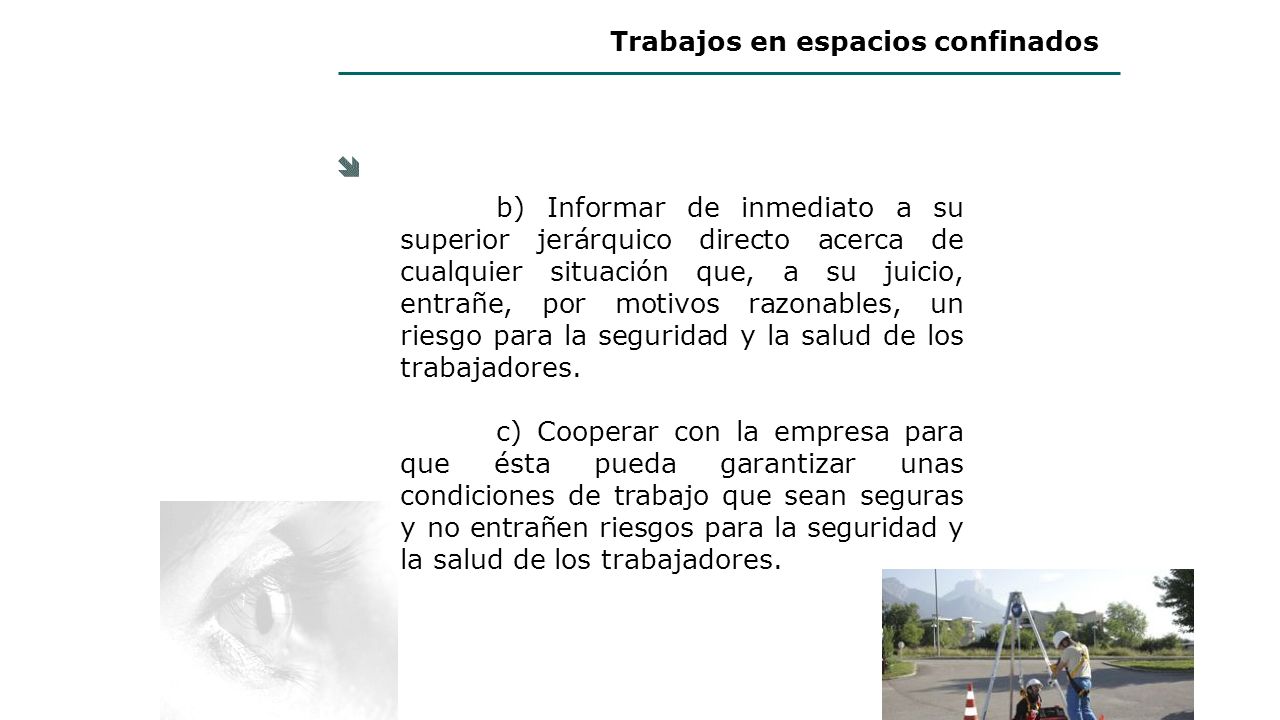

6 Trabajos en espacios confinados b) Informar de inmediato a su superior jerárquico directo acerca de cualquier situación que, a su juicio, entrañe, por motivos razonables, un riesgo para la seguridad y la salud de los trabajadores. c) Cooperar con la empresa para que ésta pueda garantizar unas condiciones de trabajo que sean seguras y no entrañen riesgos para la seguridad y la salud de los trabajadores.

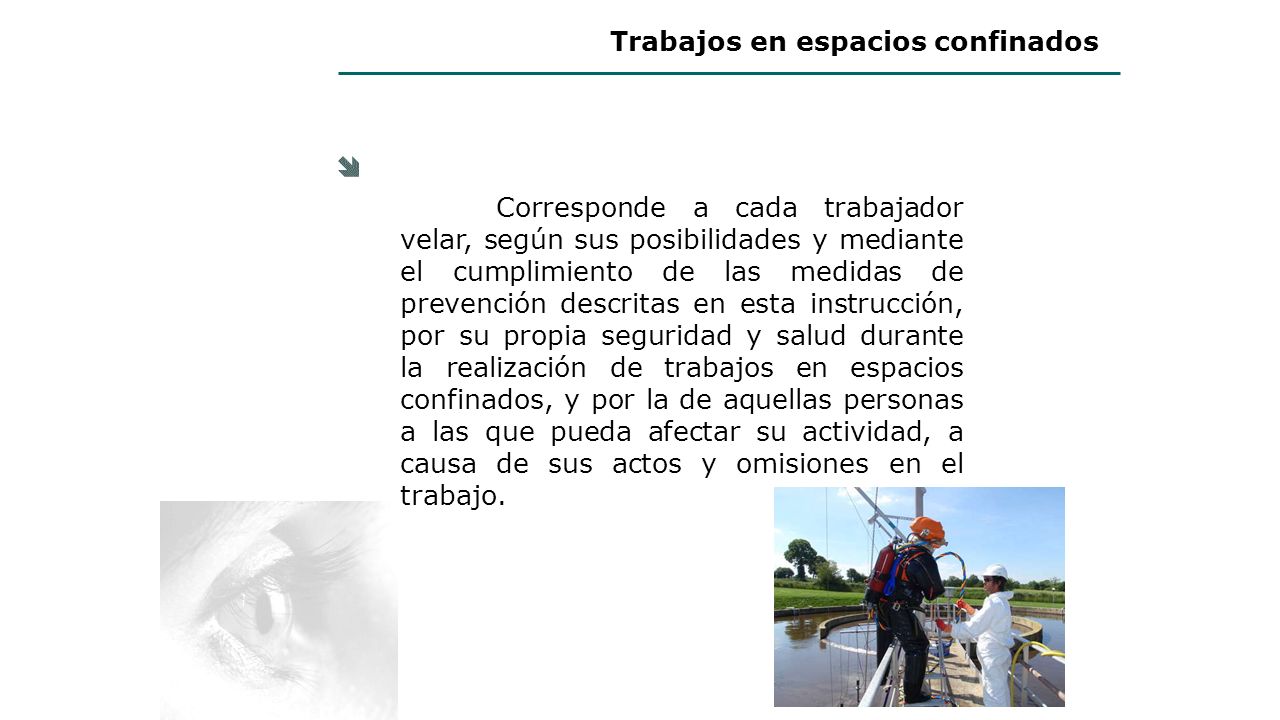

7 Trabajos en espacios confinados Corresponde a cada trabajador velar, según sus posibilidades y mediante el cumplimiento de las medidas de prevención descritas en esta instrucción, por su propia seguridad y salud durante la realización de trabajos en espacios confinados, y por la de aquellas personas a las que pueda afectar su actividad, a causa de sus actos y omisiones en el trabajo.

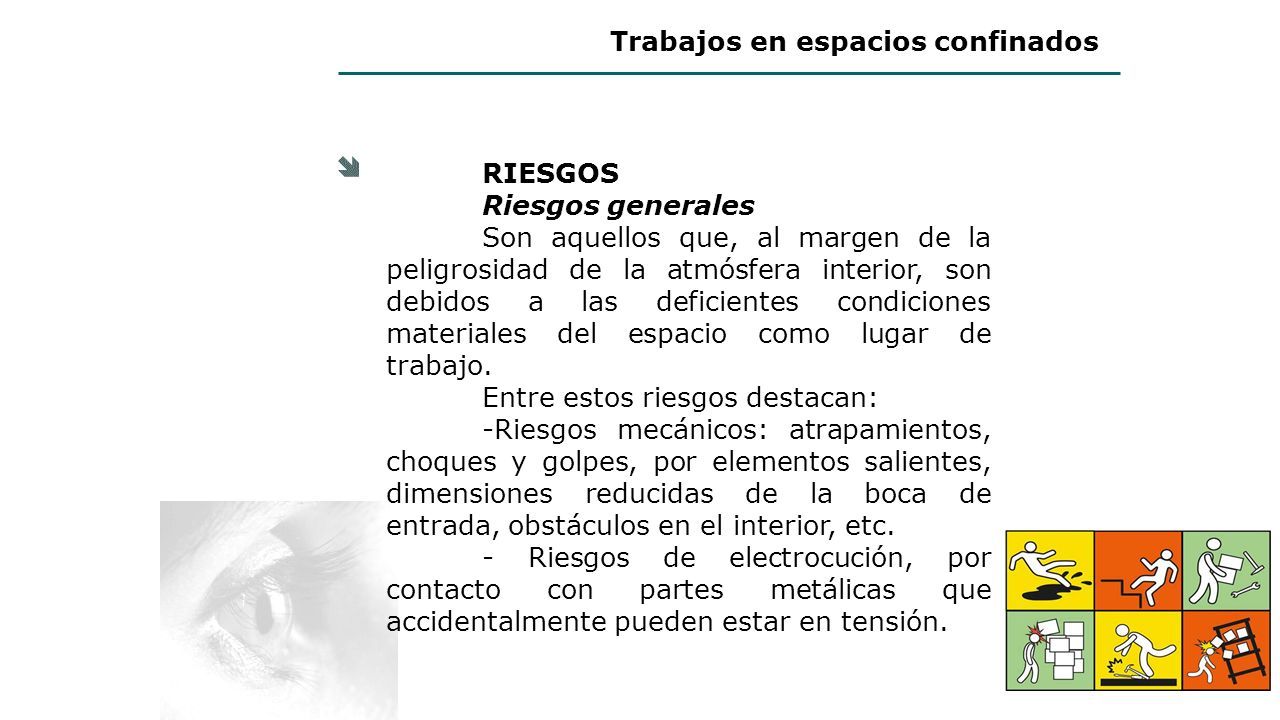

8 Trabajos en espacios confinados RIESGOS Riesgos generales Son aquellos que, al margen de la peligrosidad de la atmósfera interior, son debidos a las deficientes condiciones materiales del espacio como lugar de trabajo. Entre estos riesgos destacan: -Riesgos mecánicos: atrapamientos, choques y golpes, por elementos salientes, dimensiones reducidas de la boca de entrada, obstáculos en el interior, etc. - Riesgos de electrocución, por contacto con partes metálicas que accidentalmente pueden estar en tensión.

9 Trabajos en espacios confinados RIESGOS Riesgos generales - Caídas a distinto nivel y al mismo nivel por resbalamientos, etc. - Caídas de objetos al interior mientras se está trabajando. - Malas posturas. - Ambiente físico agresivo (ambiente caluroso o frío; ruido y vibraciones; iluminación deficiente). - Riesgos derivados de problemas de comunicación entre el interior y el exterior.

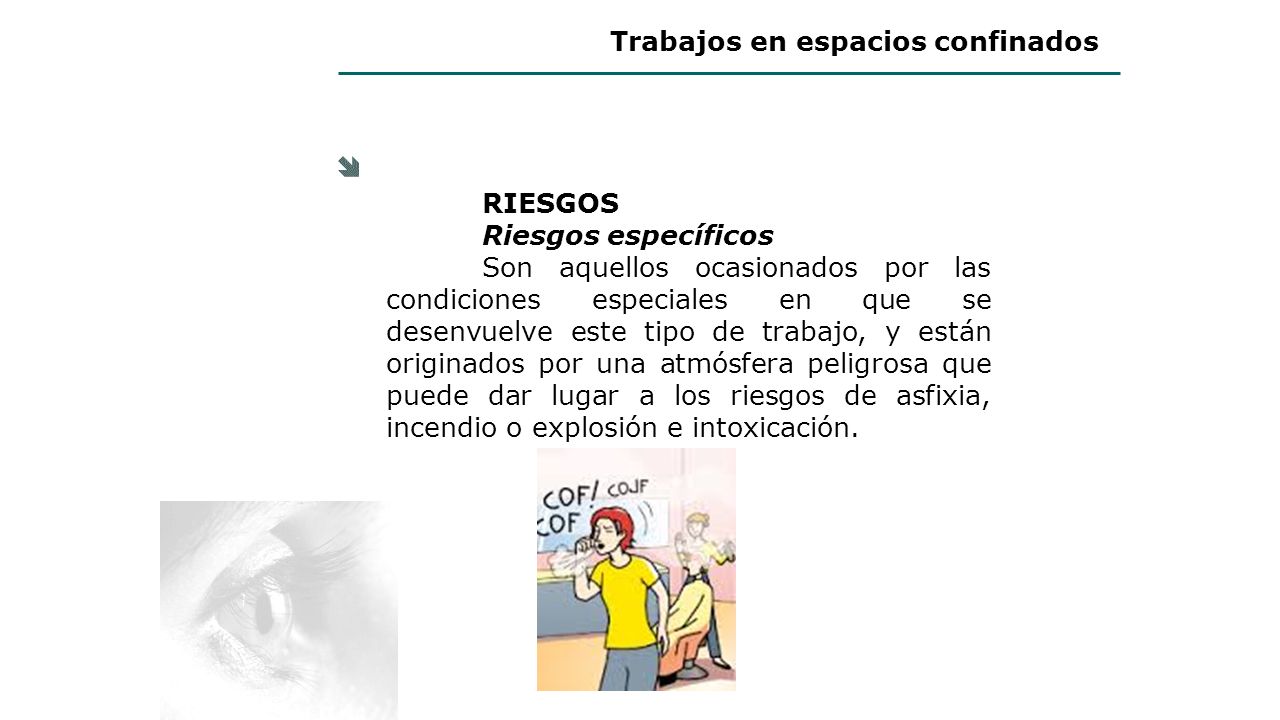

10 Trabajos en espacios confinados RIESGOS Riesgos específicos Son aquellos ocasionados por las condiciones especiales en que se desenvuelve este tipo de trabajo, y están originados por una atmósfera peligrosa que puede dar lugar a los riesgos de asfixia, incendio o explosión e intoxicación.

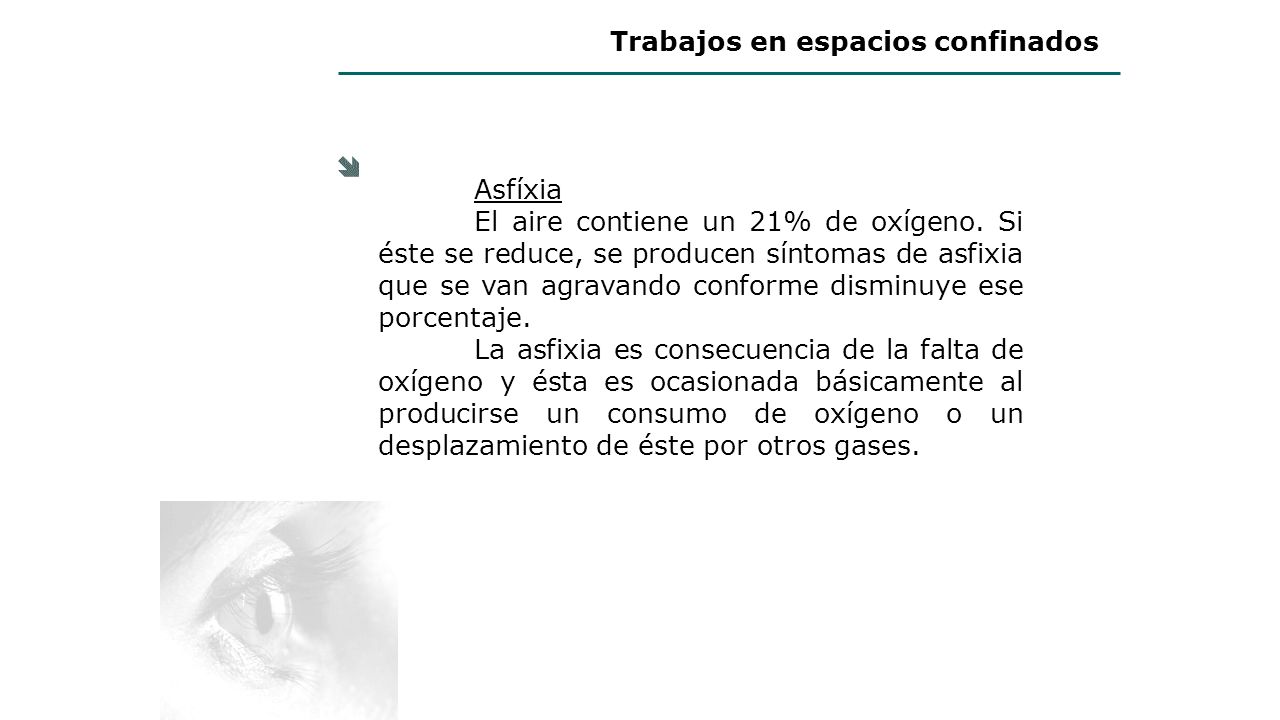

11 Trabajos en espacios confinados Asfíxia El aire contiene un 21% de oxígeno. Si éste se reduce, se producen síntomas de asfixia que se van agravando conforme disminuye ese porcentaje. La asfixia es consecuencia de la falta de oxígeno y ésta es ocasionada básicamente al producirse un consumo de oxígeno o un desplazamiento de éste por otros gases.

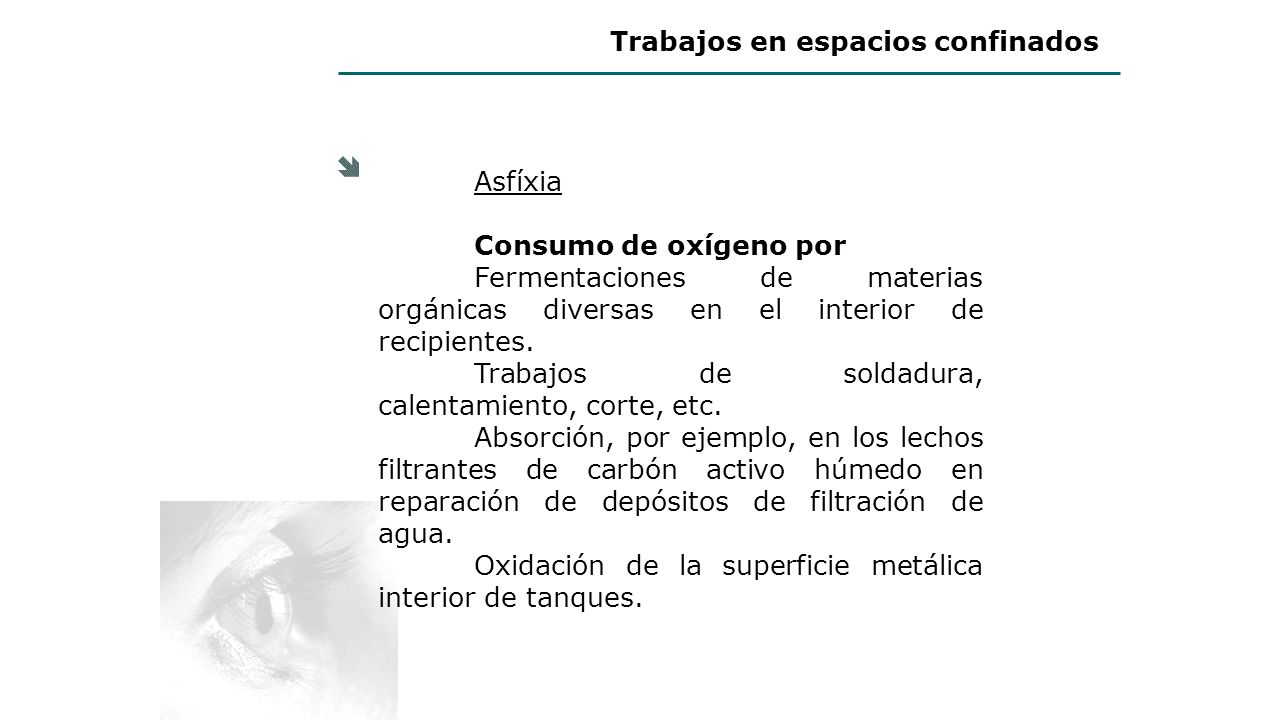

12 Trabajos en espacios confinados Asfíxia Consumo de oxígeno por Fermentaciones de materias orgánicas diversas en el interior de recipientes. Trabajos de soldadura, calentamiento, corte, etc. Absorción, por ejemplo, en los lechos filtrantes de carbón activo húmedo en reparación de depósitos de filtración de agua. Oxidación de la superficie metálica interior de tanques.

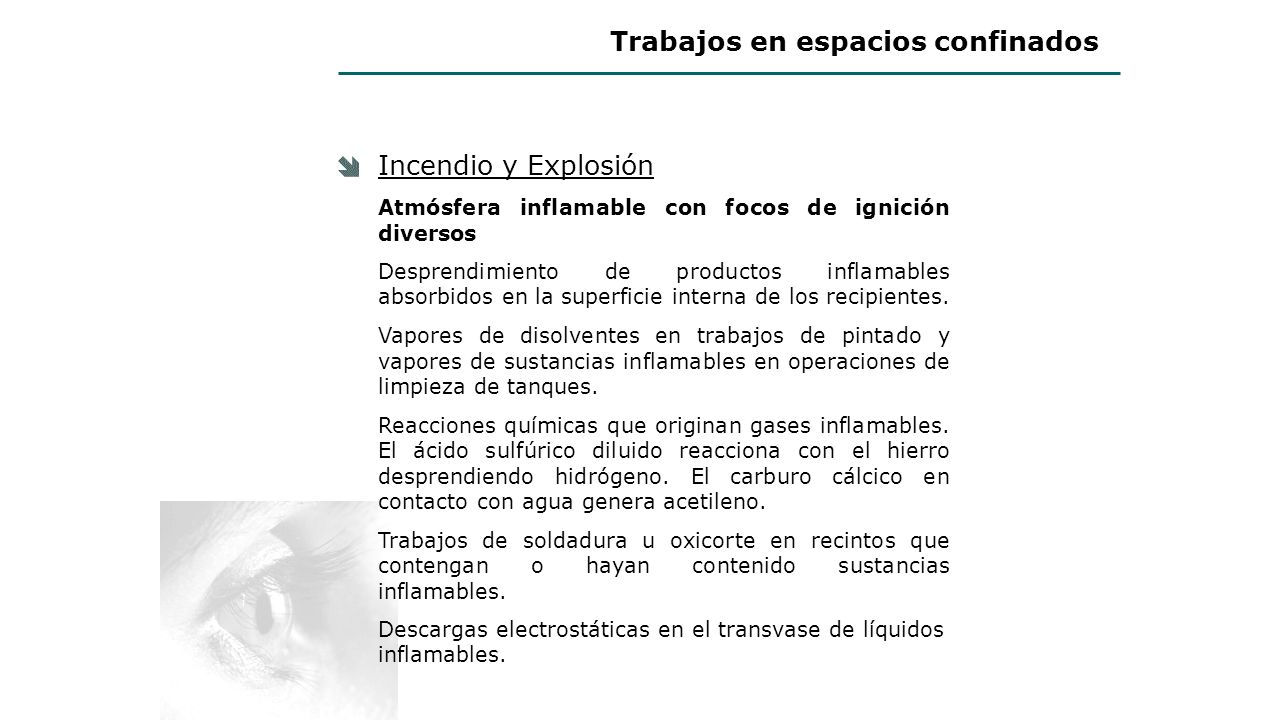

13 Trabajos en espacios confinados Incendio y Explosión Atmósfera inflamable con focos de ignición diversos Desprendimiento de productos inflamables absorbidos en la superficie interna de los recipientes. Vapores de disolventes en trabajos de pintado y vapores de sustancias inflamables en operaciones de limpieza de tanques. Reacciones químicas que originan gases inflamables. El ácido sulfúrico diluido reacciona con el hierro desprendiendo hidrógeno. El carburo cálcico en contacto con agua genera acetileno. Trabajos de soldadura u oxicorte en recintos que contengan o hayan contenido sustancias inflamables. Descargas electrostáticas en el transvase de líquidos inflamables.

14 14 Espacios Confinados Valoración Riesgos Atmosféricos: LEL Rango de inflamabilidad: Concentración comprendida entre el LEL y el UEL 100 % OXIGENO 0 % LEL UEL MUY POBREIGNICIÓNMUY RICA 0 % GAS 100 % RANGO DE INFLAMABILIDAD >10 % 20<

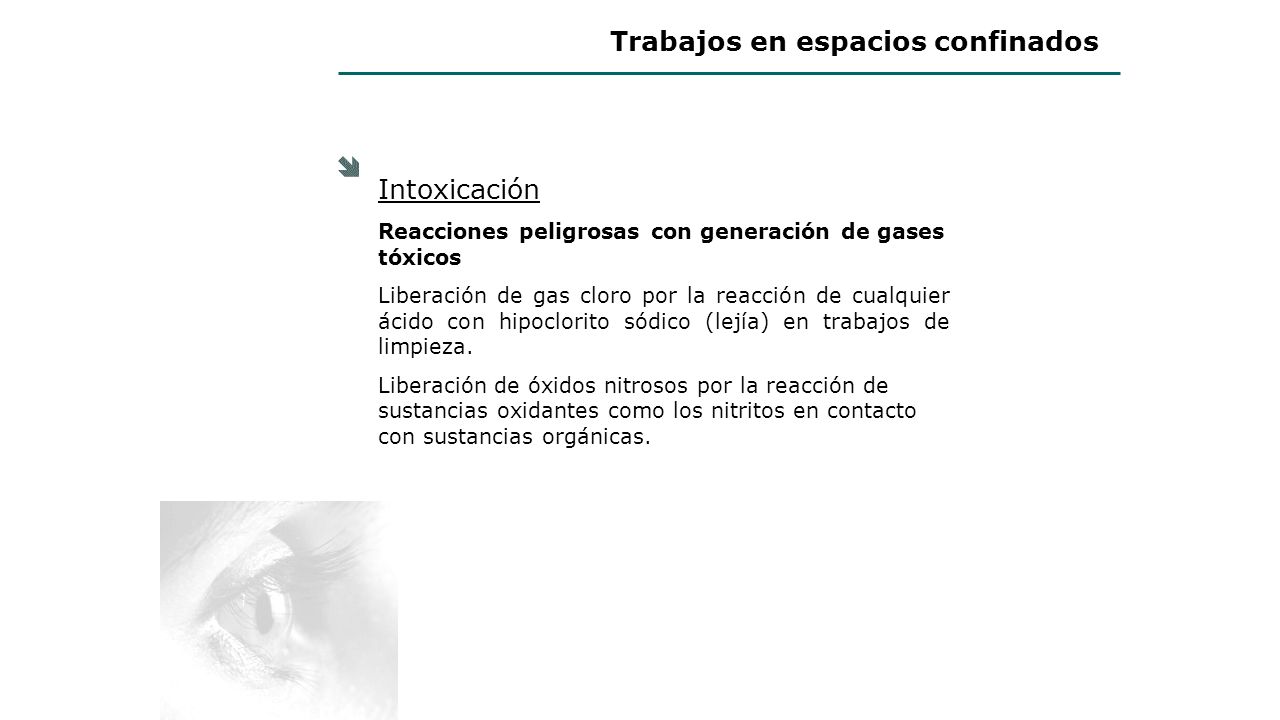

15 Trabajos en espacios confinados Intoxicación Reacciones peligrosas con generación de gases tóxicos Liberación de gas cloro por la reacción de cualquier ácido con hipoclorito sódico (lejía) en trabajos de limpieza. Liberación de óxidos nitrosos por la reacción de sustancias oxidantes como los nitritos en contacto con sustancias orgánicas.

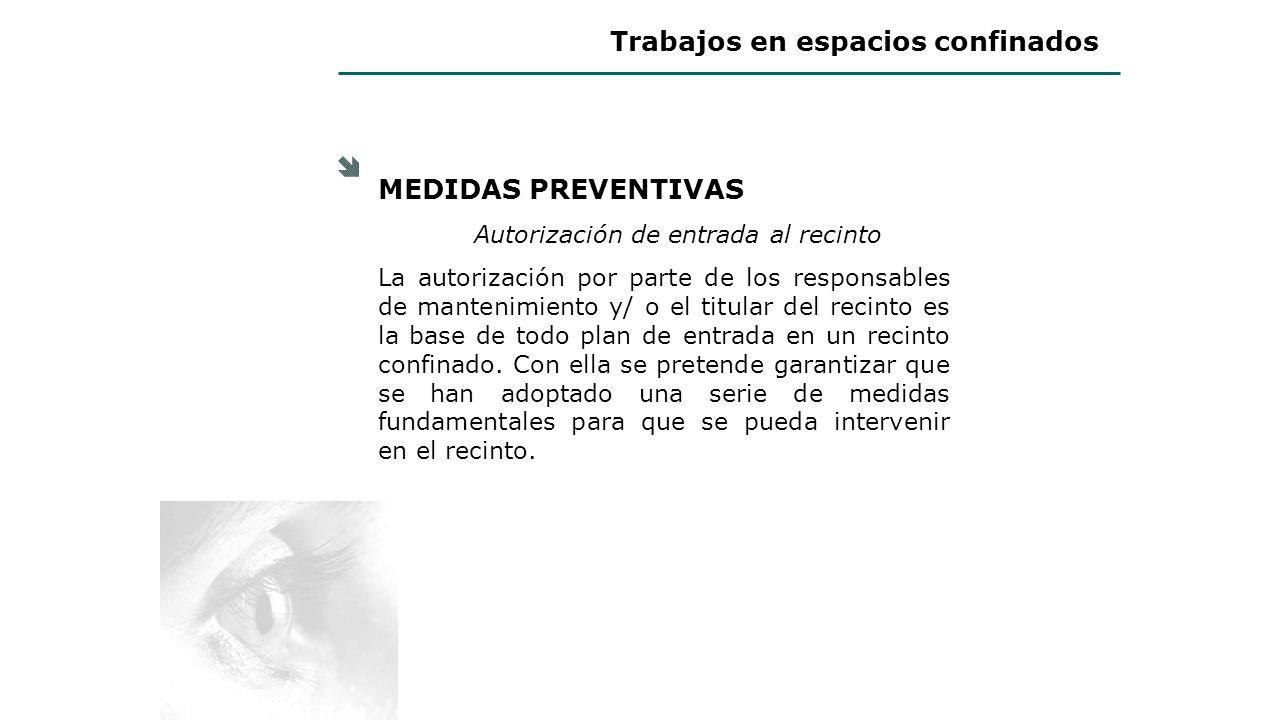

16 Trabajos en espacios confinados MEDIDAS PREVENTIVAS Autorización de entrada al recinto La autorización por parte de los responsables de mantenimiento y/ o el titular del recinto es la base de todo plan de entrada en un recinto confinado. Con ella se pretende garantizar que se han adoptado una serie de medidas fundamentales para que se pueda intervenir en el recinto.

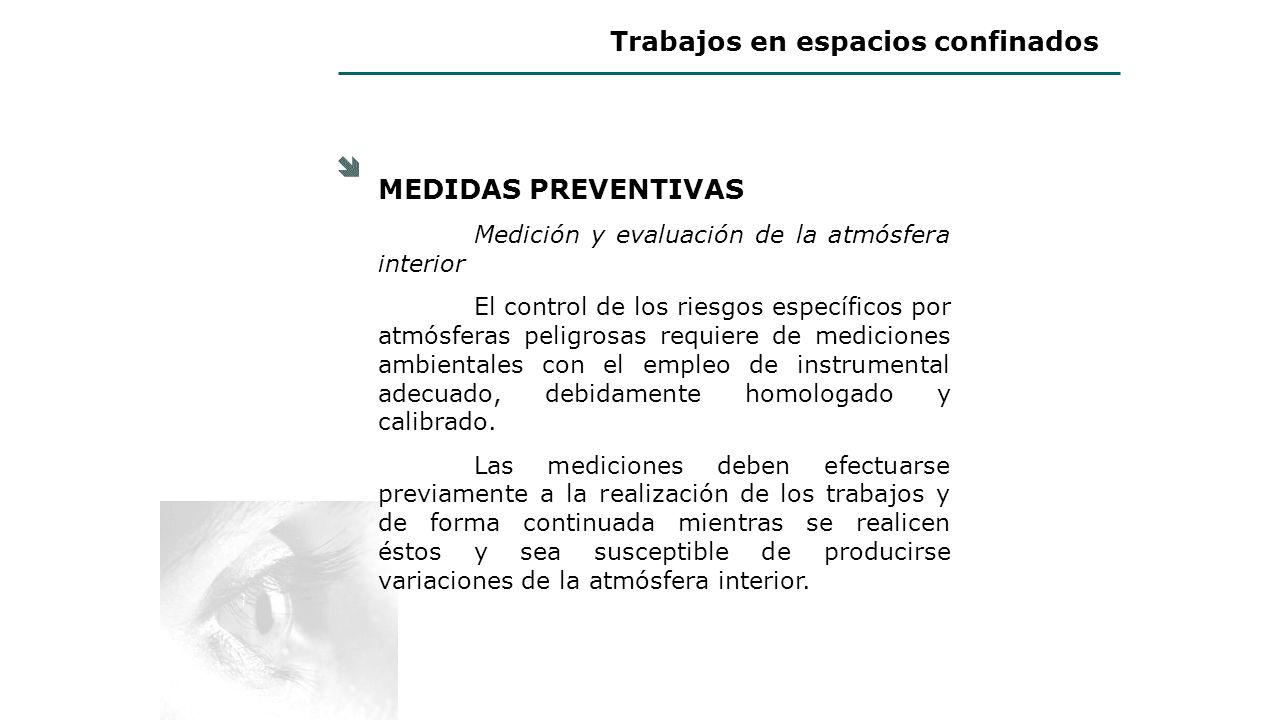

17 Trabajos en espacios confinados MEDIDAS PREVENTIVAS Medición y evaluación de la atmósfera interior El control de los riesgos específicos por atmósferas peligrosas requiere de mediciones ambientales con el empleo de instrumental adecuado, debidamente homologado y calibrado. Las mediciones deben efectuarse previamente a la realización de los trabajos y de forma continuada mientras se realicen éstos y sea susceptible de producirse variaciones de la atmósfera interior.

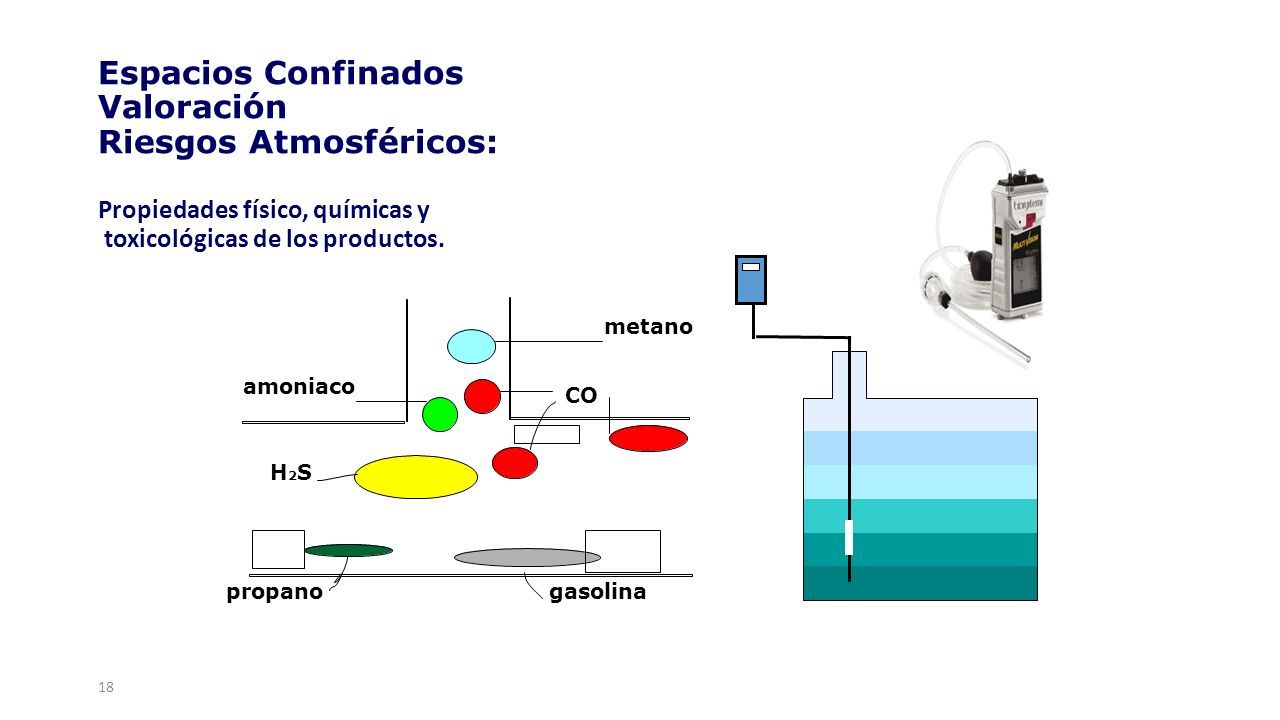

18 18 Espacios Confinados Valoración Riesgos Atmosféricos: Propiedades físico, químicas y toxicológicas de los productos. amoniaco metano CO H2SH2S propanogasolina

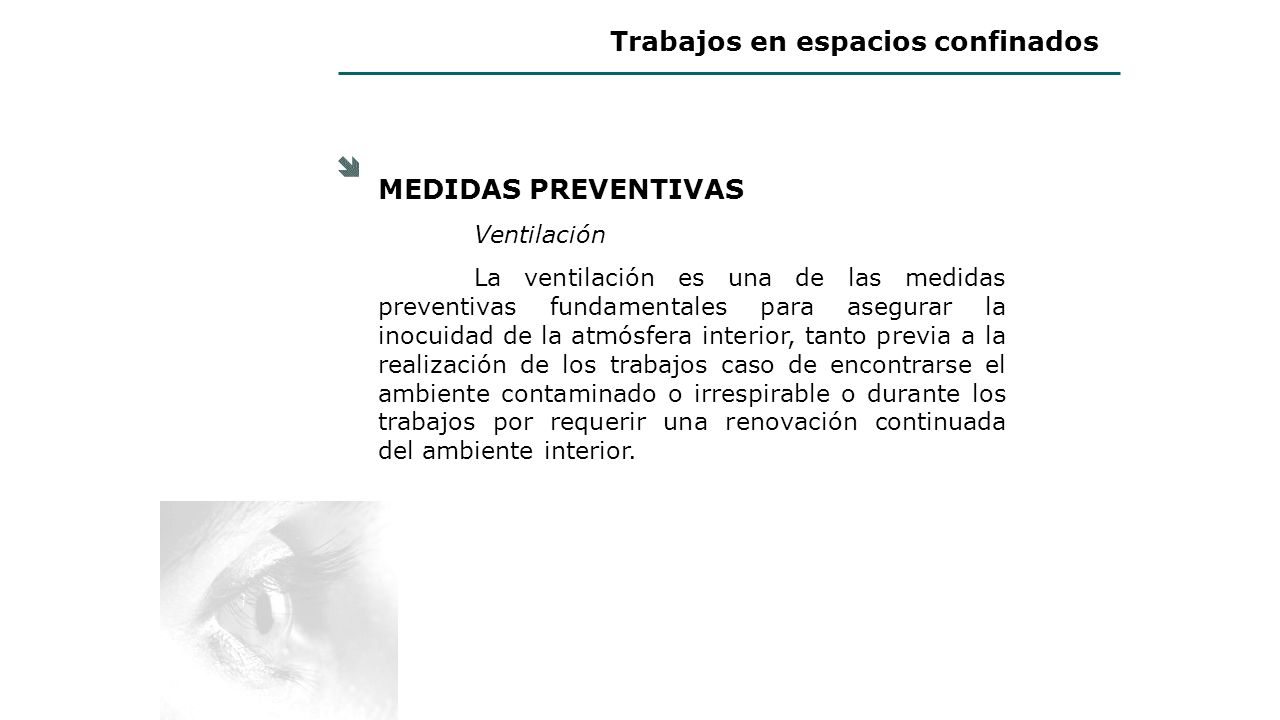

19 Trabajos en espacios confinados MEDIDAS PREVENTIVAS Ventilación La ventilación es una de las medidas preventivas fundamentales para asegurar la inocuidad de la atmósfera interior, tanto previa a la realización de los trabajos caso de encontrarse el ambiente contaminado o irrespirable o durante los trabajos por requerir una renovación continuada del ambiente interior.

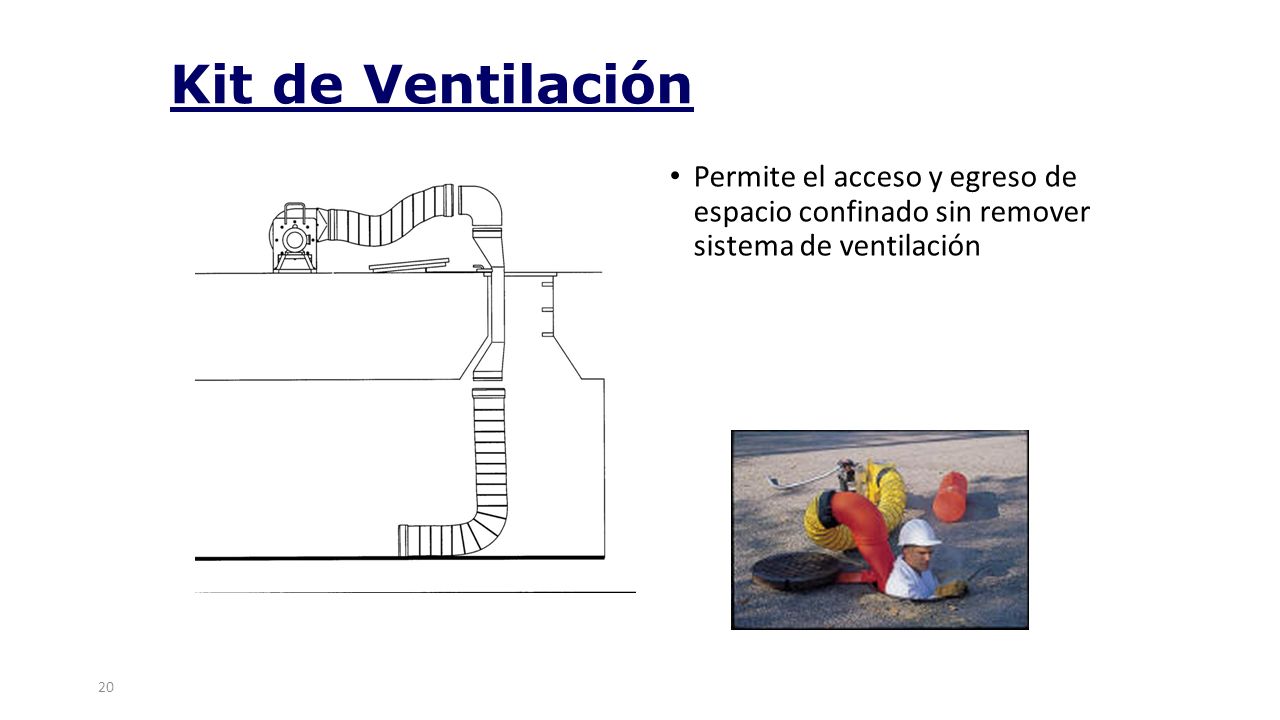

20 20 Kit de Ventilación Permite el acceso y egreso de espacio confinado sin remover sistema de ventilación

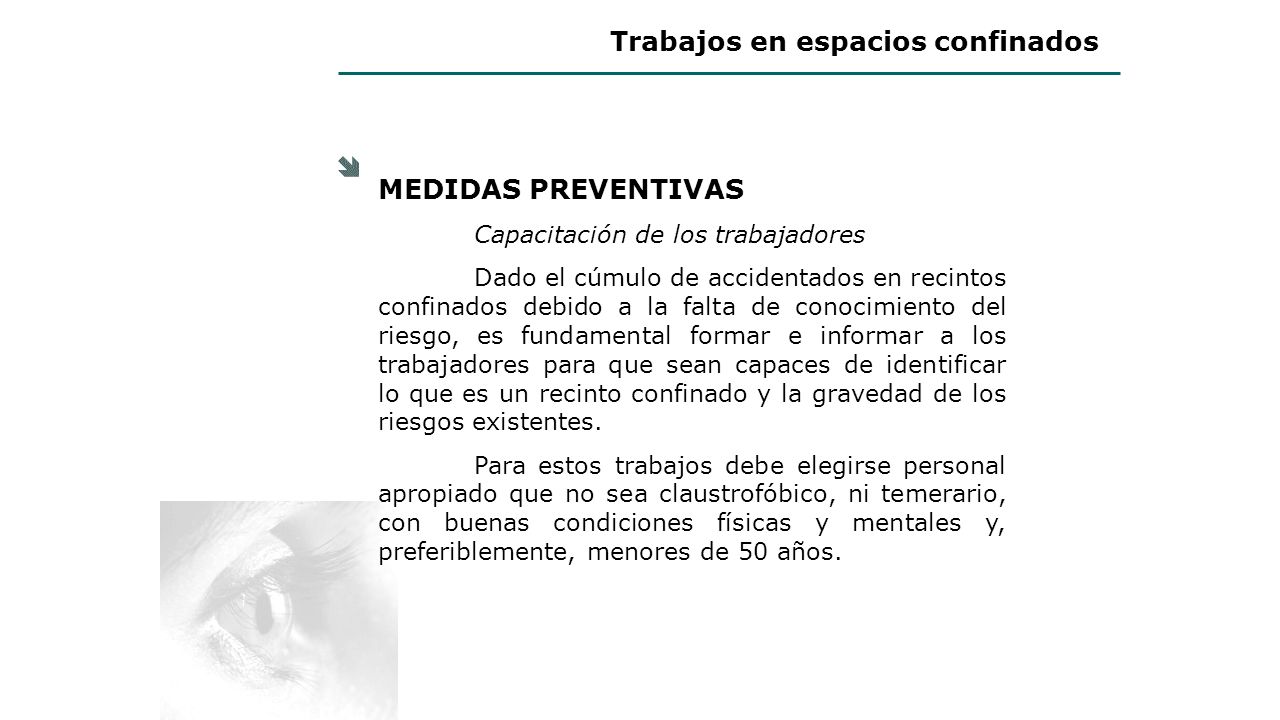

21 Trabajos en espacios confinados MEDIDAS PREVENTIVAS Capacitación de los trabajadores Dado el cúmulo de accidentados en recintos confinados debido a la falta de conocimiento del riesgo, es fundamental formar e informar a los trabajadores para que sean capaces de identificar lo que es un recinto confinado y la gravedad de los riesgos existentes. Para estos trabajos debe elegirse personal apropiado que no sea claustrofóbico, ni temerario, con buenas condiciones físicas y mentales y, preferiblemente, menores de 50 años.

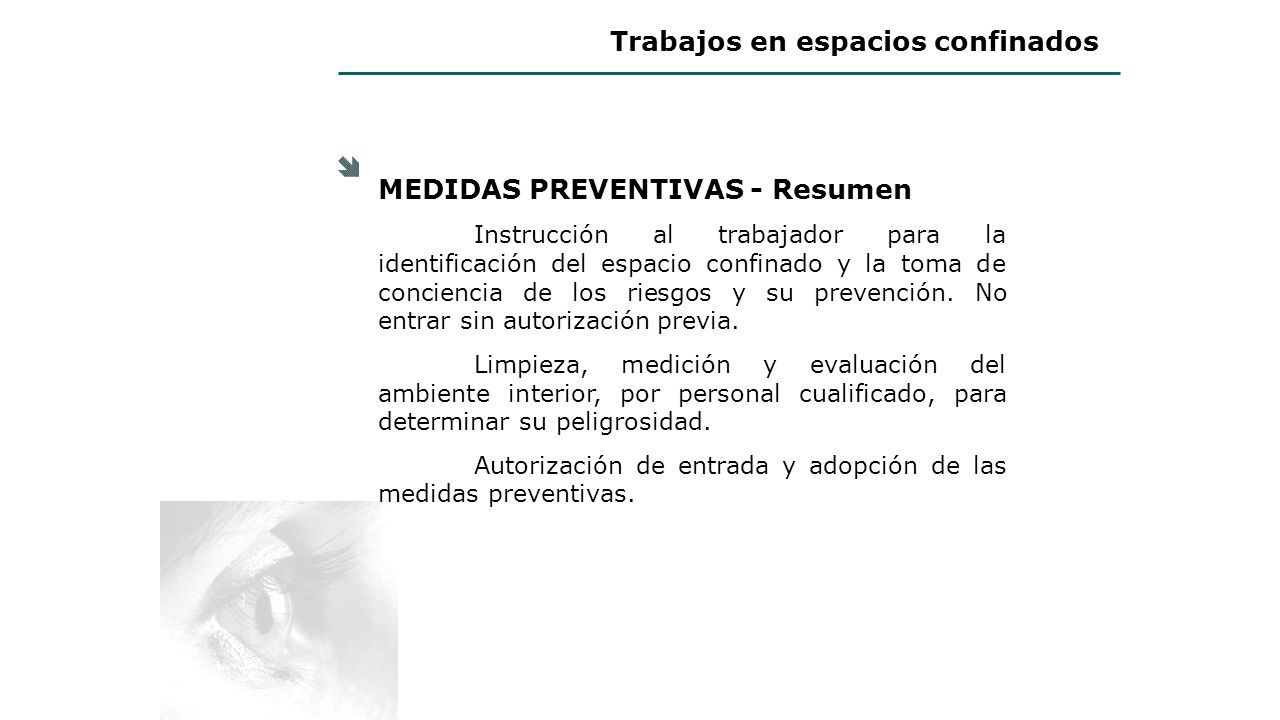

22 Trabajos en espacios confinados MEDIDAS PREVENTIVAS - Resumen Instrucción al trabajador para la identificación del espacio confinado y la toma de conciencia de los riesgos y su prevención. No entrar sin autorización previa. Limpieza, medición y evaluación del ambiente interior, por personal cualificado, para determinar su peligrosidad. Autorización de entrada y adopción de las medidas preventivas.

23 GRACIAS, POR SU ATENCIÓN
