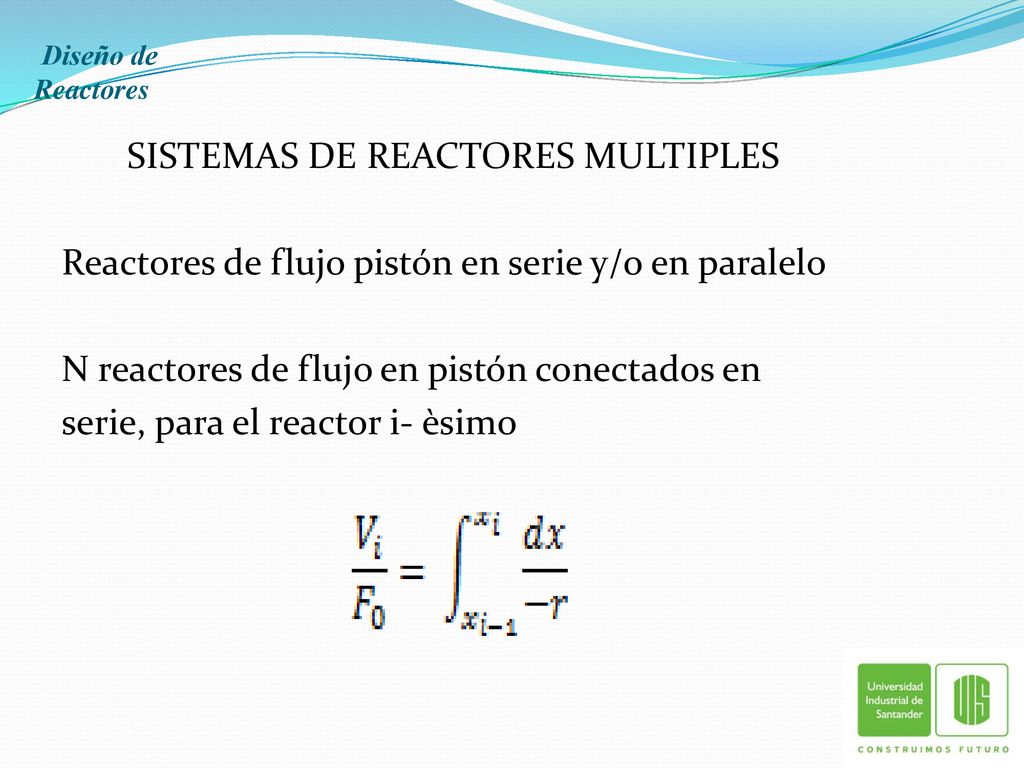

Diseño de Reactores SISTEMAS DE REACTORES MULTIPLES Reactores de flujo pistón en serie y/o en paralelo N reactores de flujo en pistón conectados en serie, para el reactor i- èsimo
2

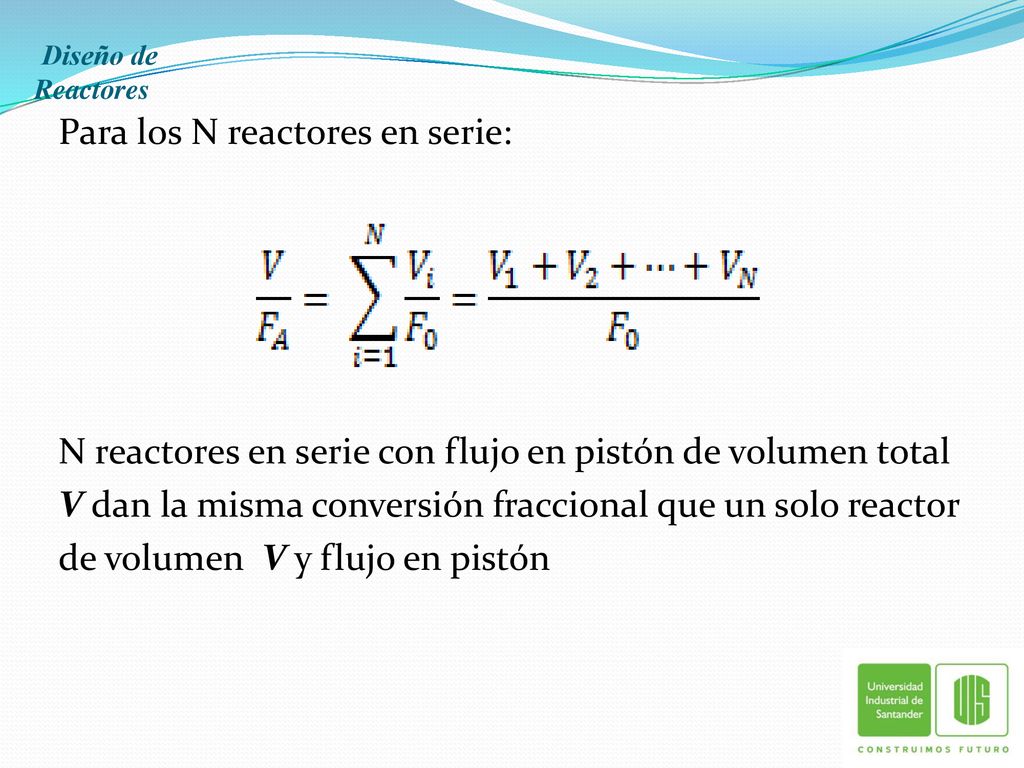

Diseño de Reactores Para los N reactores en serie: N reactores en serie con flujo en pistón de volumen total V dan la misma conversión fraccional que un solo reactor de volumen V y flujo en pistón
3

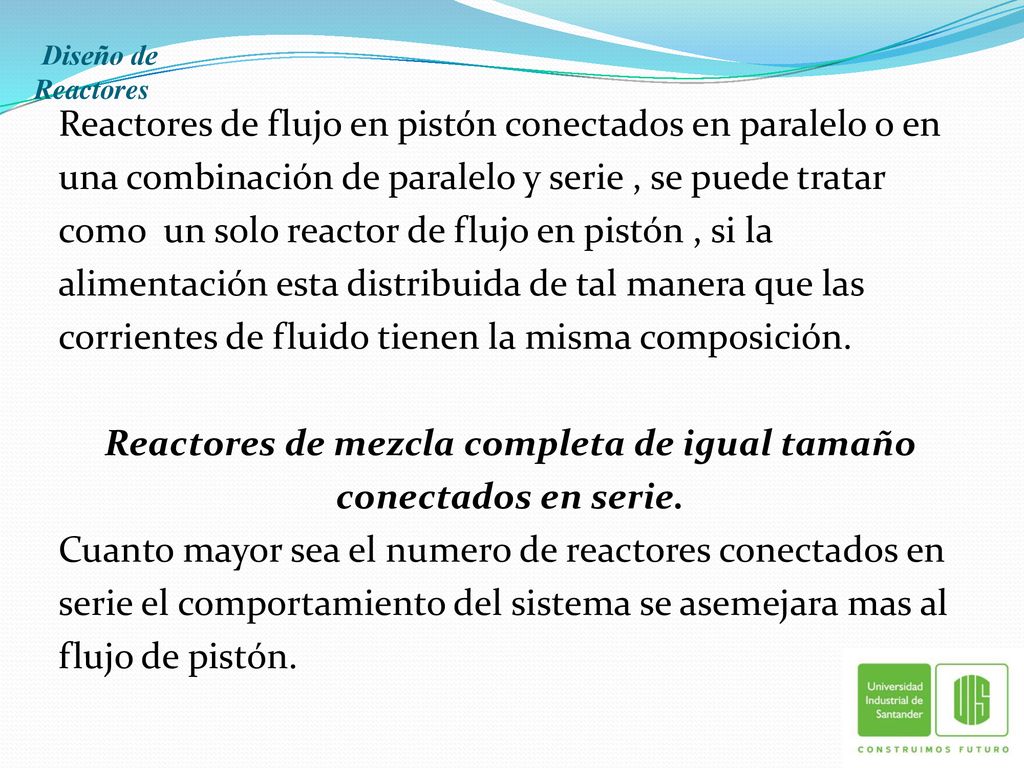

Diseño de Reactores Reactores de flujo en pistón conectados en paralelo o en una combinación de paralelo y serie , se puede tratar como un solo reactor de flujo en pistón , si la alimentación esta distribuida de tal manera que las corrientes de fluido tienen la misma composición. Reactores de mezcla completa de igual tamaño conectados en serie. Cuanto mayor sea el numero de reactores conectados en serie el comportamiento del sistema se asemejara mas al flujo de pistón.
4

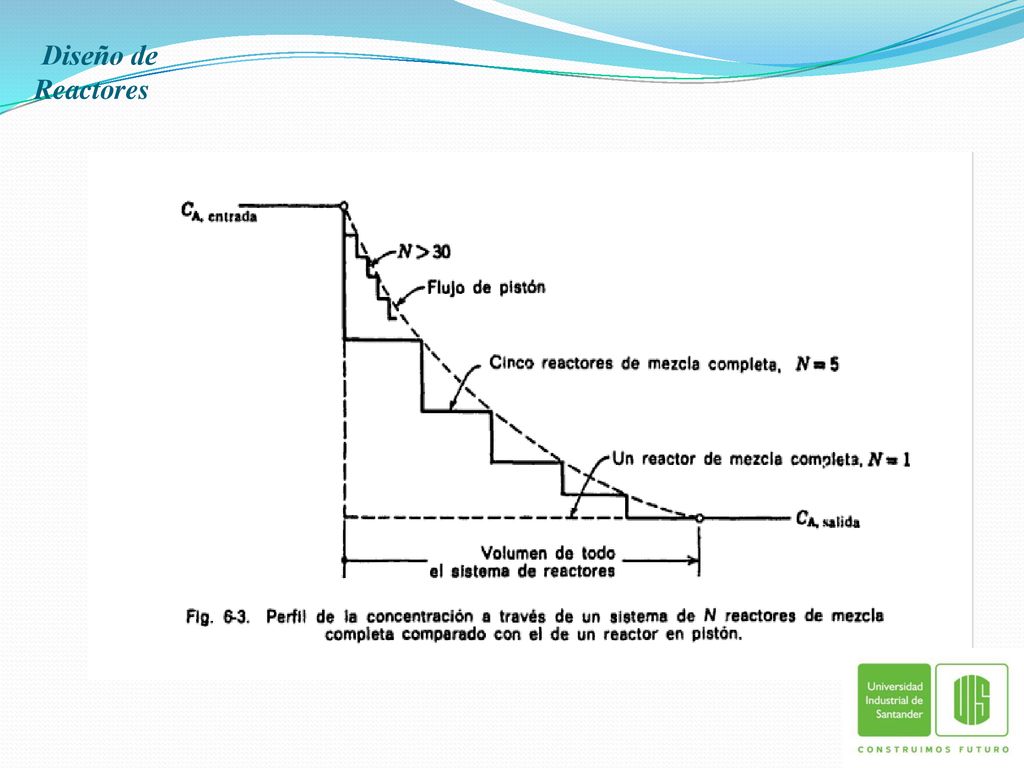

Diseño de Reactores
5

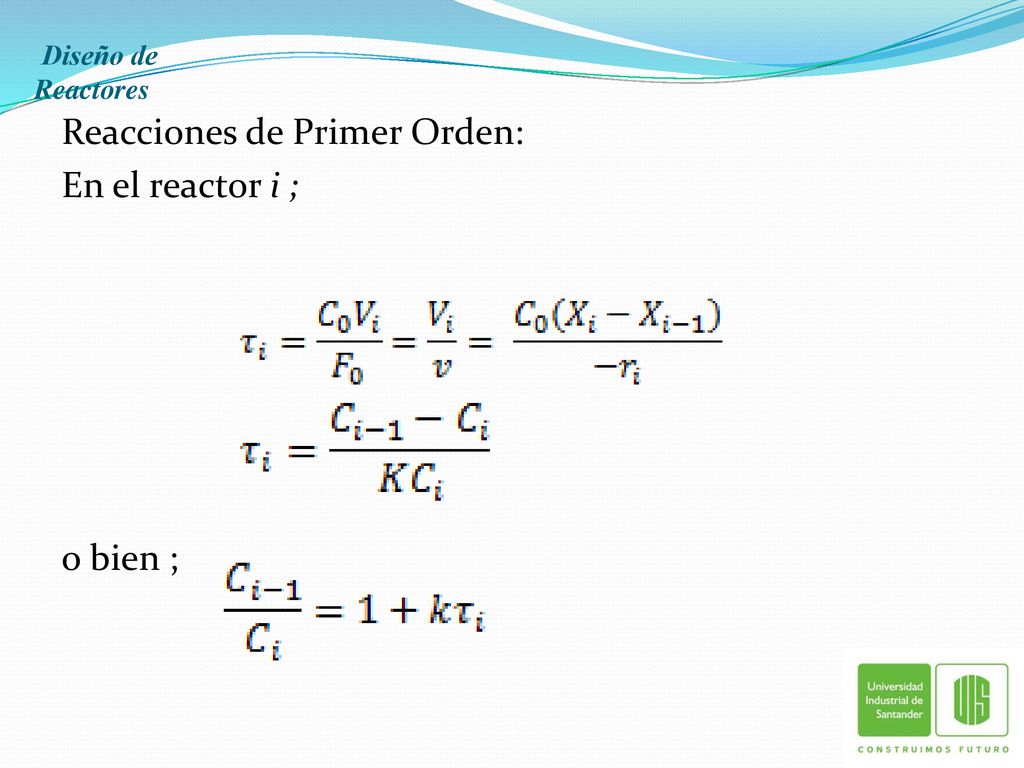

Reacciones de Primer Orden: En el reactor i ; o bien ;
Diseño de Reactores Reacciones de Primer Orden: En el reactor i ; o bien ;
6

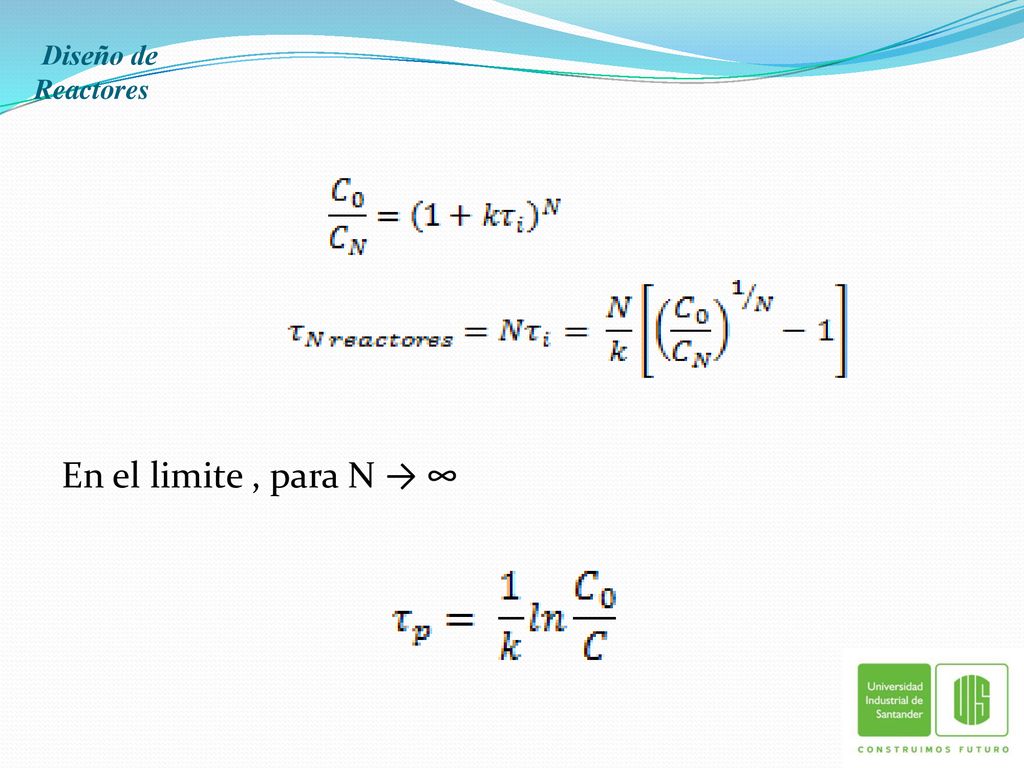

Diseño de Reactores En el limite , para N → ∞
