INTERFERENTZIA ETA DIFRAKZIOA

Presentación del tema: "INTERFERENTZIA ETA DIFRAKZIOA"— Transcripción de la presentación:

1 INTERFERENTZIA ETA DIFRAKZIOA

2 INTERFERENTZIA ETA DIFRAKZIOA
HELBURUAK Interferentzia zer den jakin. Kasu partikular batuetan, interferentzia fenomenoak ezagutu. Difrakzioa zer den jakin. Kasu partikular batuetan, difrakzio fenomenoak ezagutu. INTERFERENTZIA ETA DIFRAKZIOA

3 INTERFERENTZIA ETA DIFRAKZIOA

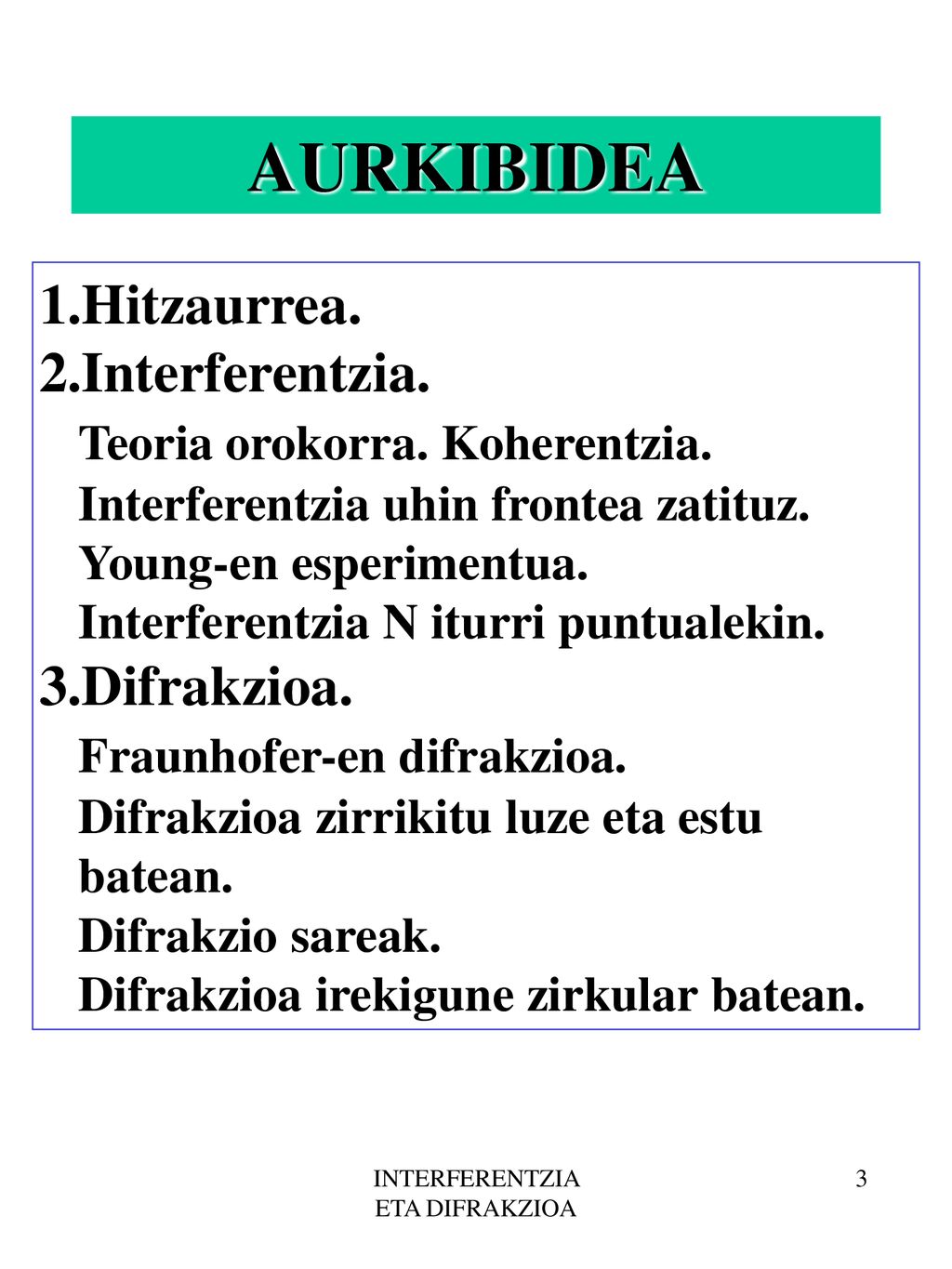

AURKIBIDEA Hitzaurrea. Interferentzia. Teoria orokorra. Koherentzia. Interferentzia uhin frontea zatituz. Young-en esperimentua. Interferentzia N iturri puntualekin. Difrakzioa. Fraunhofer-en difrakzioa. Difrakzioa zirrikitu luze eta estu batean. Difrakzio sareak. Difrakzioa irekigune zirkular batean. INTERFERENTZIA ETA DIFRAKZIOA

4 INTERFERENTZIA ETA DIFRAKZIOA

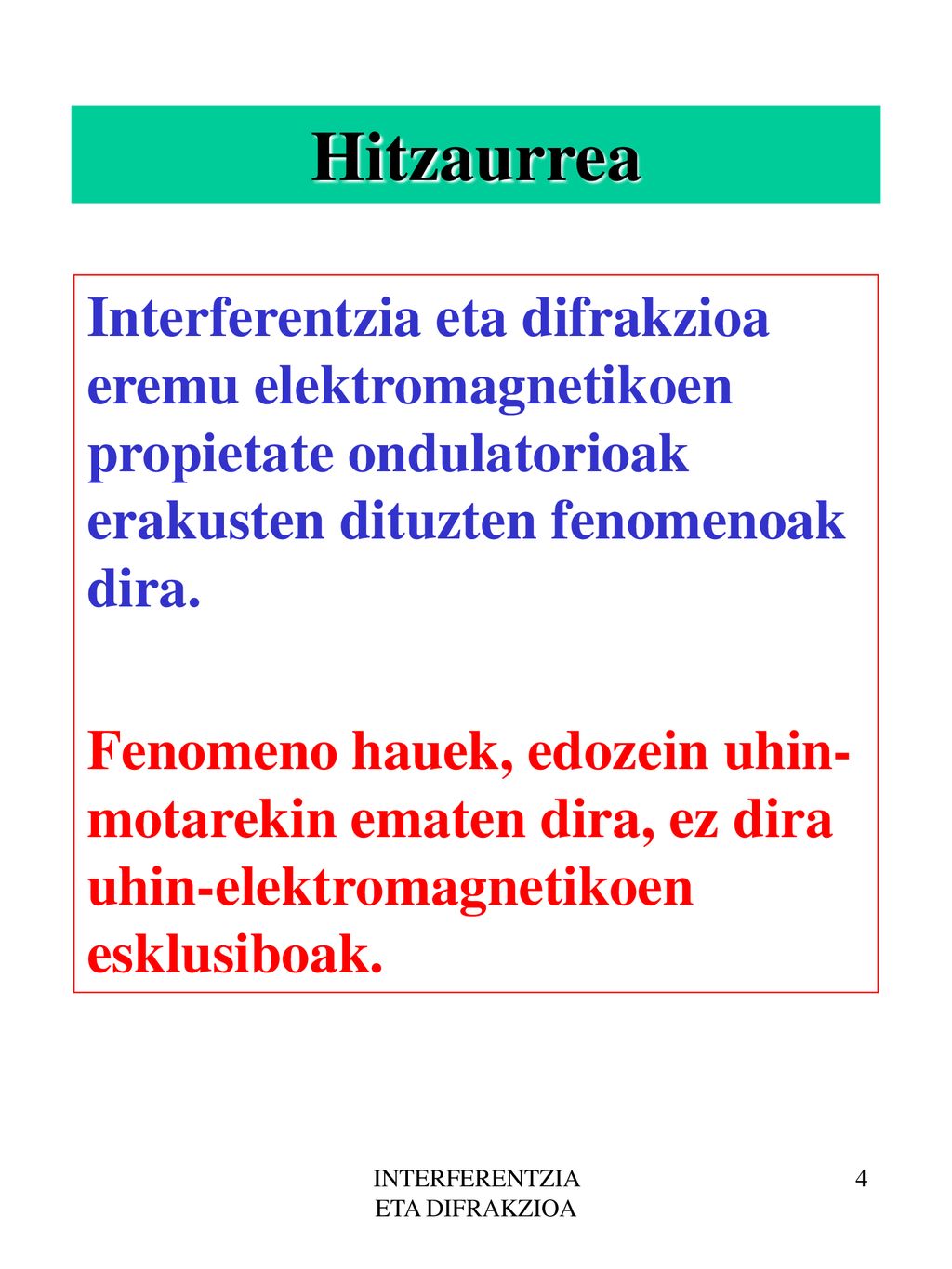

Hitzaurrea Interferentzia eta difrakzioa eremu elektromagnetikoen propietate ondulatorioak erakusten dituzten fenomenoak dira. Fenomeno hauek, edozein uhin-motarekin ematen dira, ez dira uhin-elektromagnetikoen esklusiboak. INTERFERENTZIA ETA DIFRAKZIOA

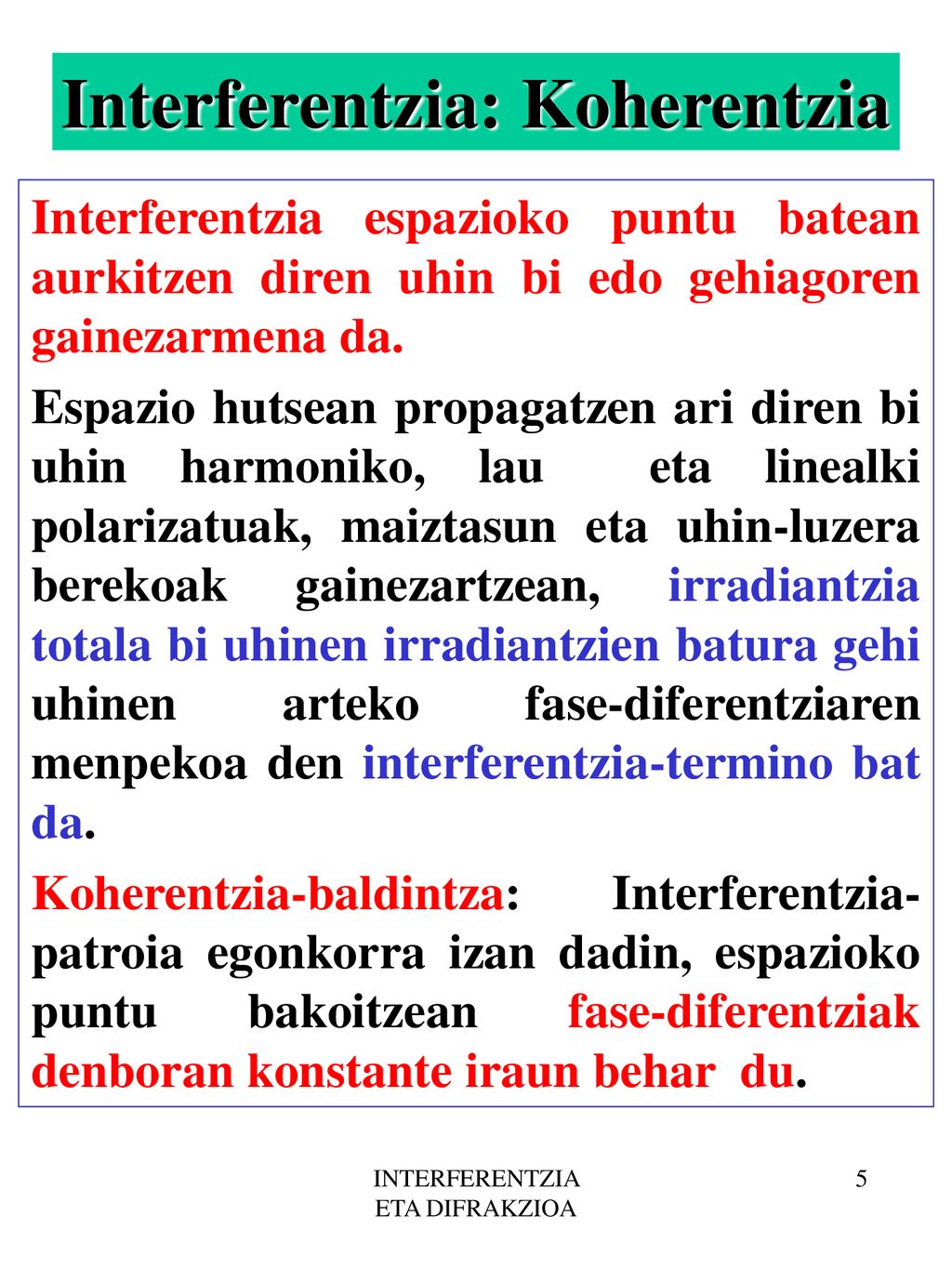

5 Interferentzia: Koherentzia
Interferentzia espazioko puntu batean aurkitzen diren uhin bi edo gehiagoren gainezarmena da. Espazio hutsean propagatzen ari diren bi uhin harmoniko, lau eta linealki polarizatuak, maiztasun eta uhin-luzera berekoak gainezartzean, irradiantzia totala bi uhinen irradiantzien batura gehi uhinen arteko fase-diferentziaren menpekoa den interferentzia-termino bat da. Koherentzia-baldintza: Interferentzia-patroia egonkorra izan dadin, espazioko puntu bakoitzean fase-diferentziak denboran konstante iraun behar du. INTERFERENTZIA ETA DIFRAKZIOA

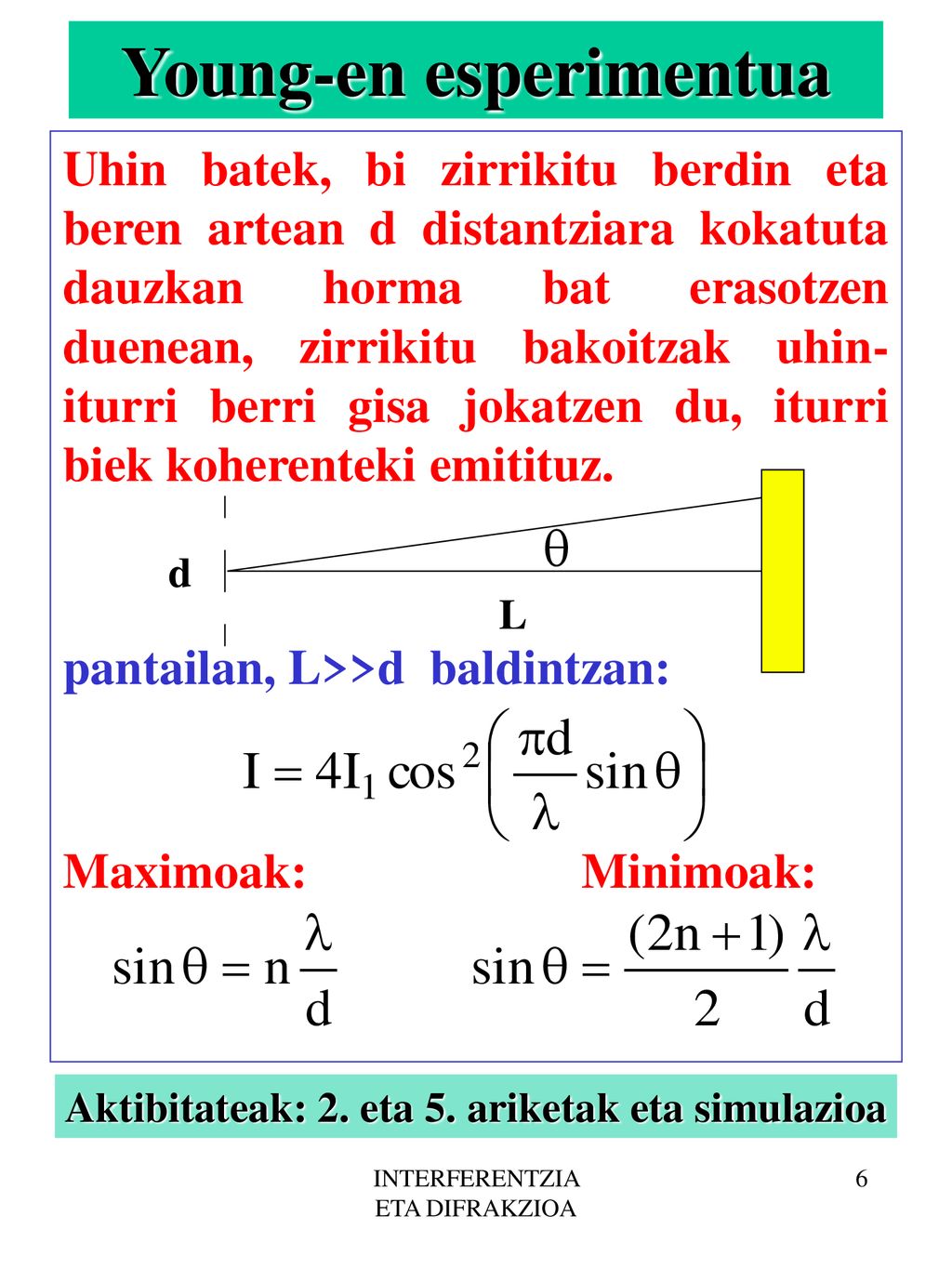

6 Young-en esperimentua Aktibitateak: 2. eta 5. ariketak eta simulazioa
Uhin batek, bi zirrikitu berdin eta beren artean d distantziara kokatuta dauzkan horma bat erasotzen duenean, zirrikitu bakoitzak uhin-iturri berri gisa jokatzen du, iturri biek koherenteki emitituz. pantailan, L>>d baldintzan: Maximoak: Minimoak: L d Aktibitateak: 2. eta 5. ariketak eta simulazioa INTERFERENTZIA ETA DIFRAKZIOA

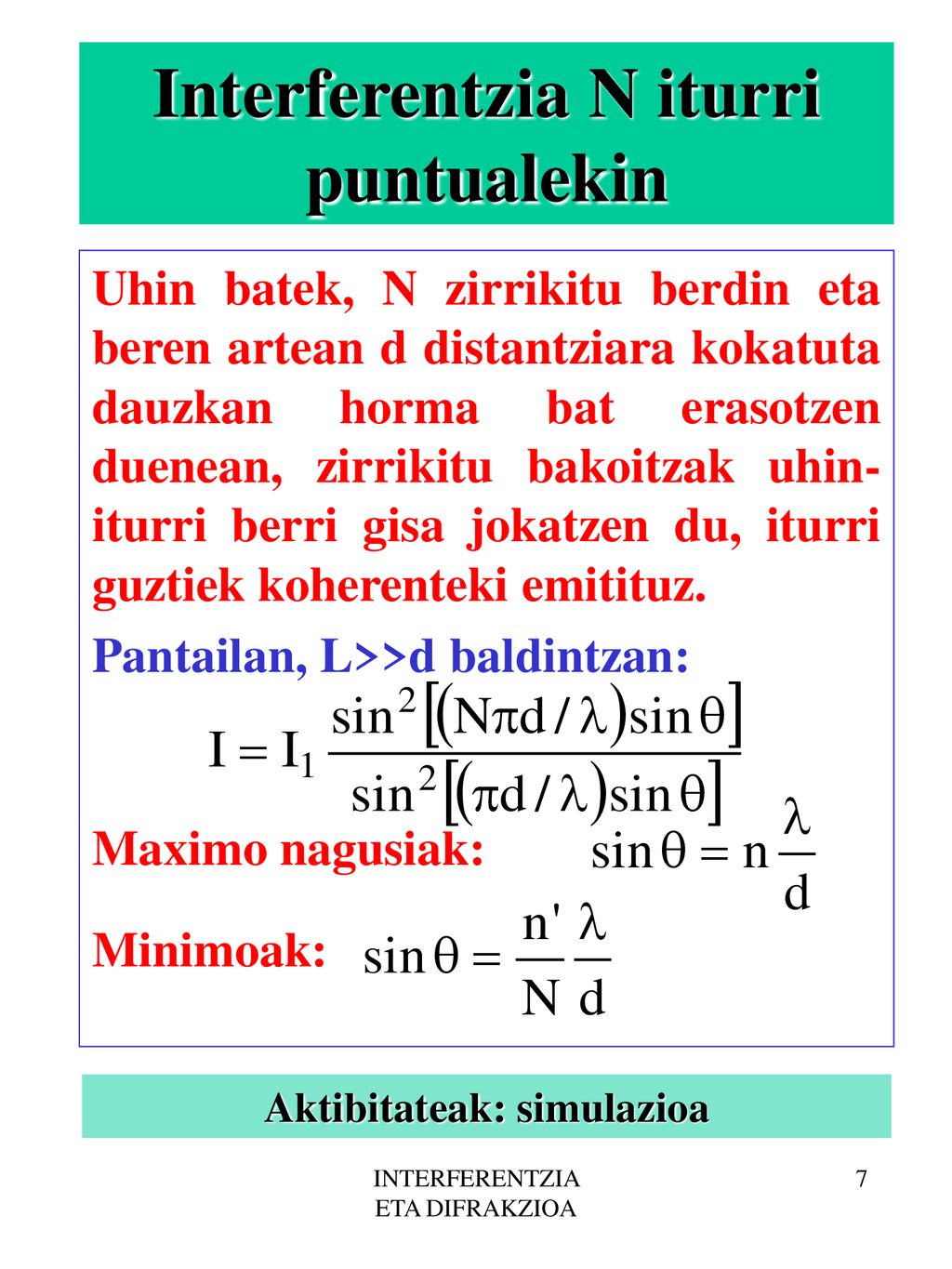

7 Interferentzia N iturri puntualekin Aktibitateak: simulazioa
Uhin batek, N zirrikitu berdin eta beren artean d distantziara kokatuta dauzkan horma bat erasotzen duenean, zirrikitu bakoitzak uhin-iturri berri gisa jokatzen du, iturri guztiek koherenteki emitituz. Pantailan, L>>d baldintzan: Maximo nagusiak: Minimoak: Aktibitateak: simulazioa INTERFERENTZIA ETA DIFRAKZIOA

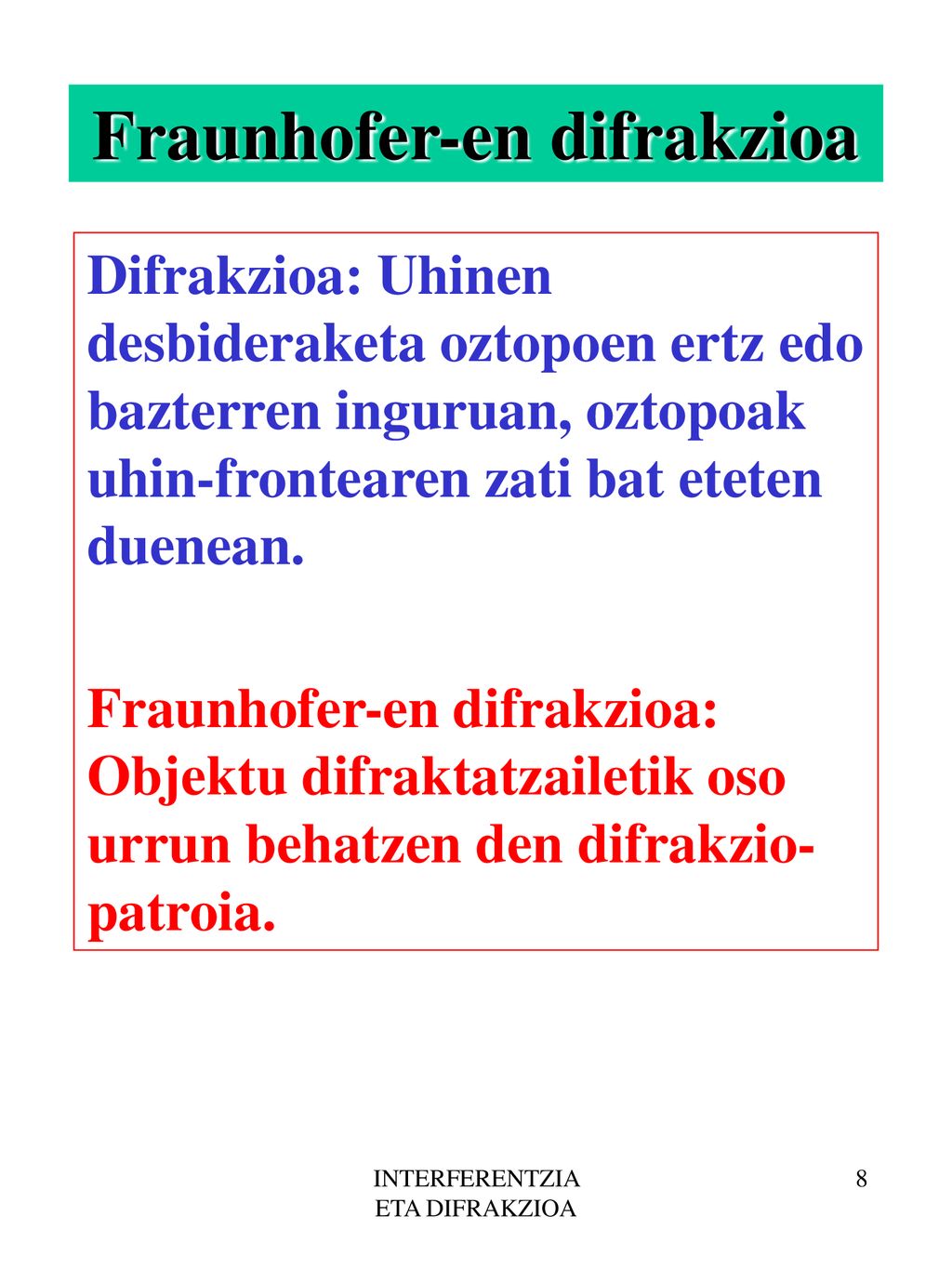

8 Fraunhofer-en difrakzioa
Difrakzioa: Uhinen desbideraketa oztopoen ertz edo bazterren inguruan, oztopoak uhin-frontearen zati bat eteten duenean. Fraunhofer-en difrakzioa: Objektu difraktatzailetik oso urrun behatzen den difrakzio-patroia. INTERFERENTZIA ETA DIFRAKZIOA

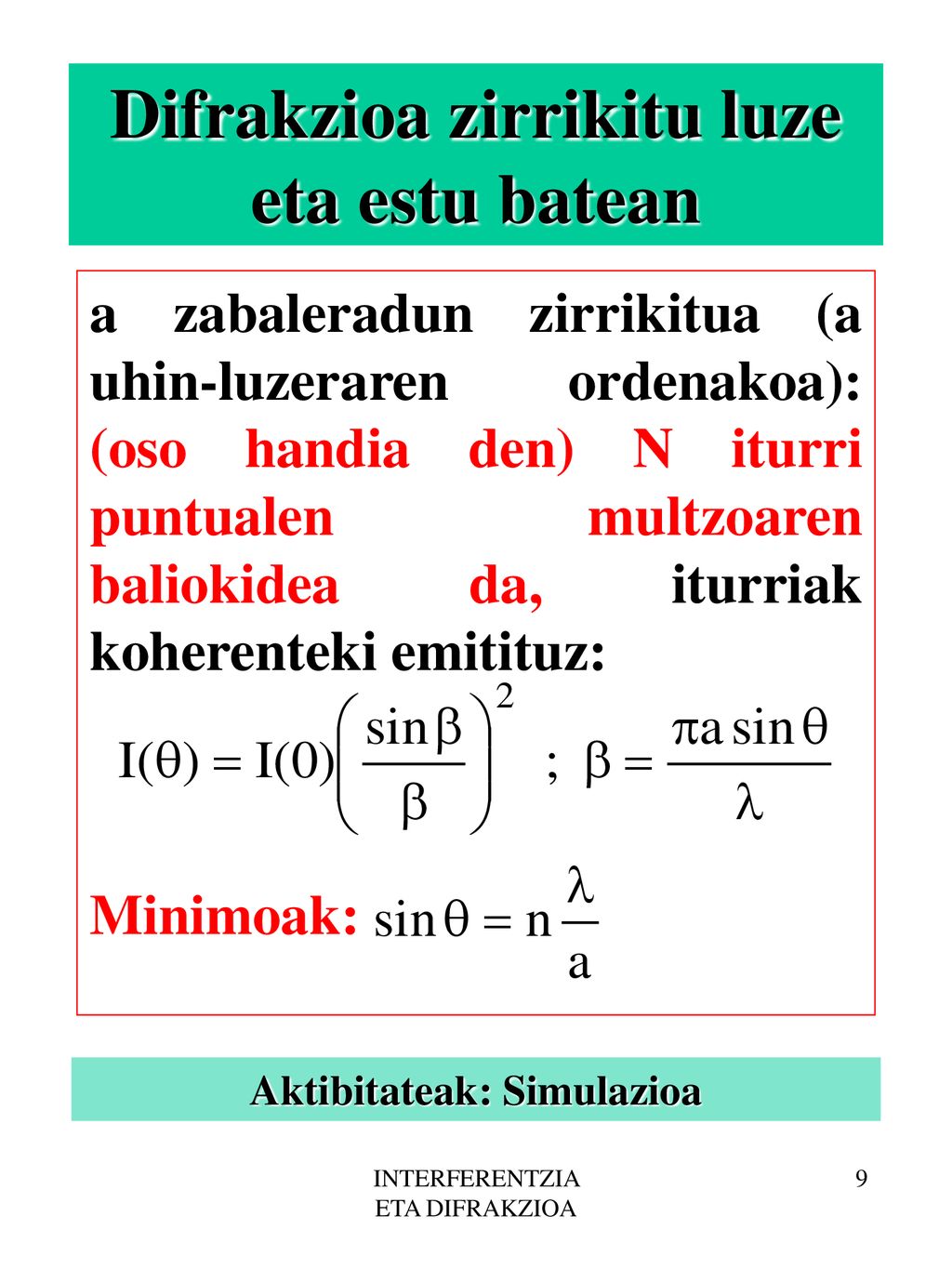

9 Difrakzioa zirrikitu luze eta estu batean
a zabaleradun zirrikitua (a uhin-luzeraren ordenakoa): (oso handia den) N iturri puntualen multzoaren baliokidea da, iturriak koherenteki emitituz: Minimoak: Aktibitateak: Simulazioa INTERFERENTZIA ETA DIFRAKZIOA

10 Aktibitateak: 7. ariketa eta simulazioa

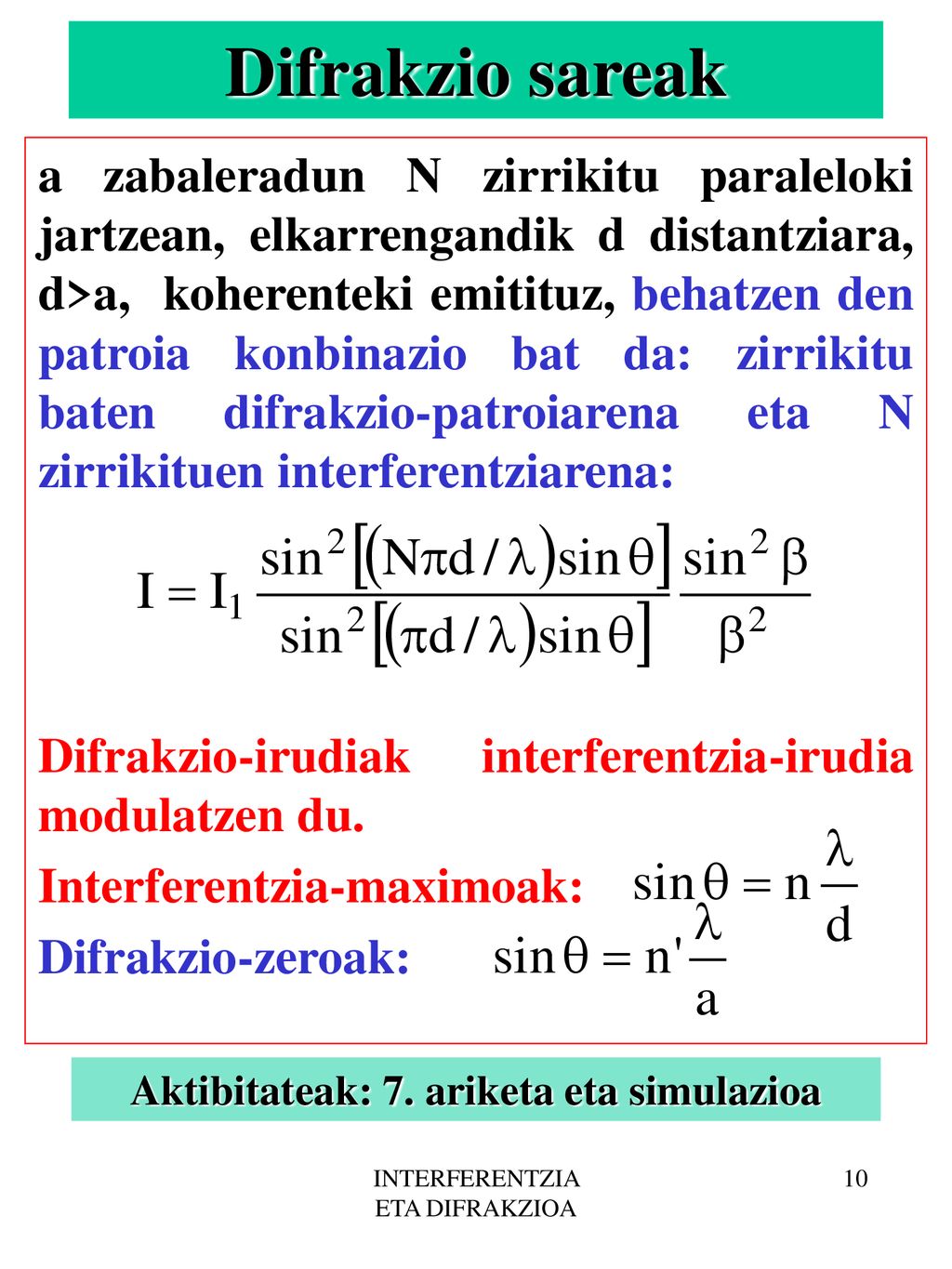

Difrakzio sareak a zabaleradun N zirrikitu paraleloki jartzean, elkarrengandik d distantziara, d>a, koherenteki emitituz, behatzen den patroia konbinazio bat da: zirrikitu baten difrakzio-patroiarena eta N zirrikituen interferentziarena: Difrakzio-irudiak interferentzia-irudia modulatzen du. Interferentzia-maximoak: Difrakzio-zeroak: Aktibitateak: 7. ariketa eta simulazioa INTERFERENTZIA ETA DIFRAKZIOA

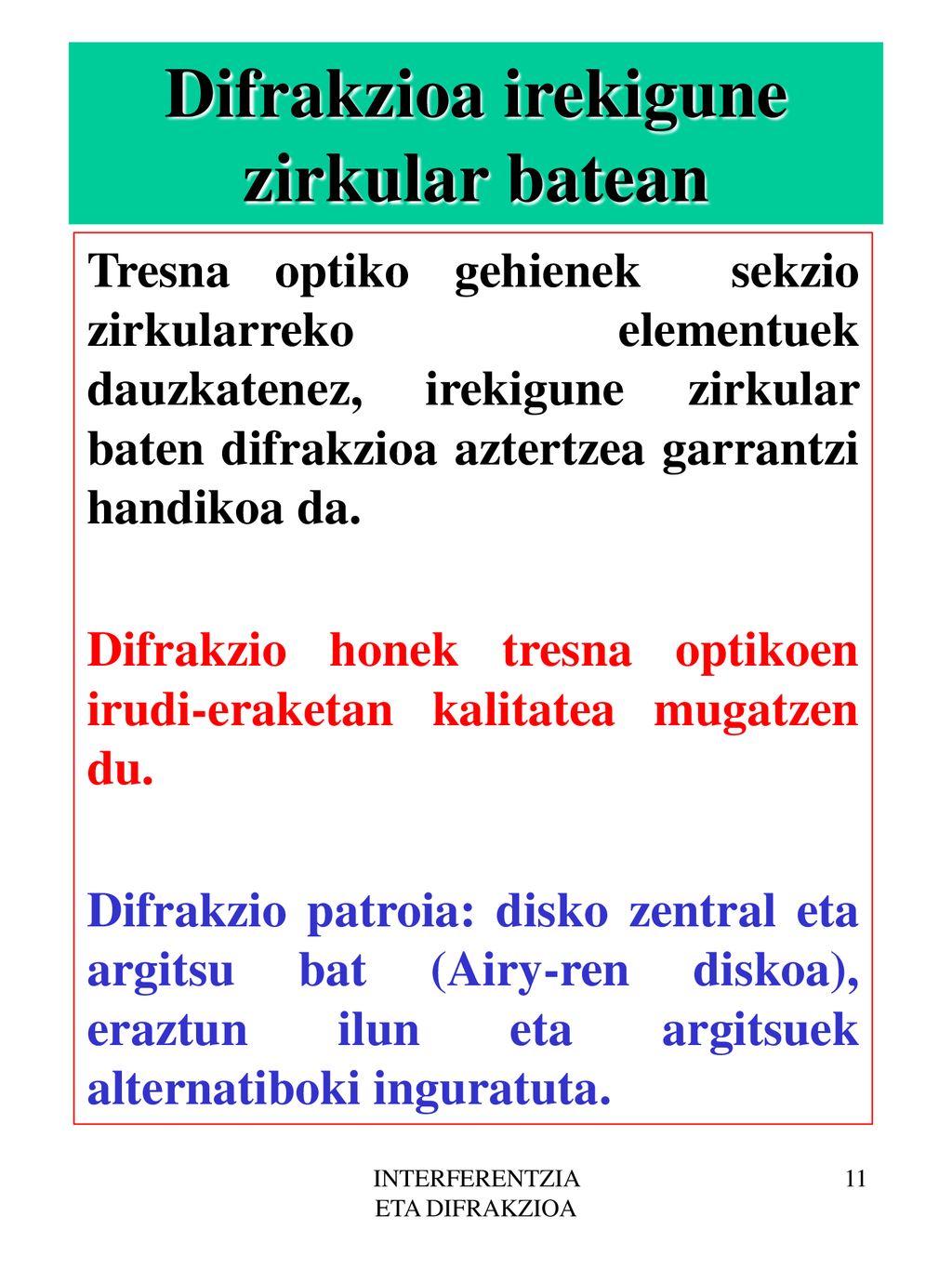

11 Difrakzioa irekigune zirkular batean
Tresna optiko gehienek sekzio zirkularreko elementuek dauzkatenez, irekigune zirkular baten difrakzioa aztertzea garrantzi handikoa da. Difrakzio honek tresna optikoen irudi-eraketan kalitatea mugatzen du. Difrakzio patroia: disko zentral eta argitsu bat (Airy-ren diskoa), eraztun ilun eta argitsuek alternatiboki inguratuta. INTERFERENTZIA ETA DIFRAKZIOA
