1 PRESENTACION DEL PAD PILOTO EMIPA-MAYO 2019

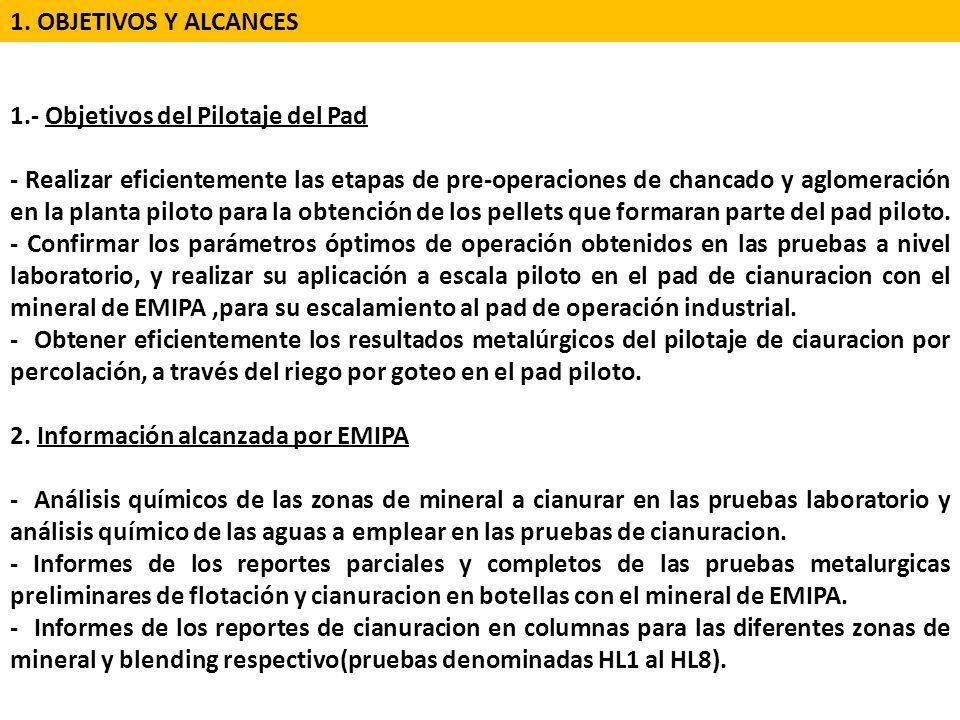

2 1.- Objetivos del Pilotaje del Pad - Realizar eficientemente las etapas de pre-operaciones de chancado y aglomeración en la planta piloto para la obtención de los pellets que formaran parte del pad piloto. - Confirmar los parámetros óptimos de operación obtenidos en las pruebas a nivel laboratorio, y realizar su aplicación a escala piloto en el pad de cianuracion con el mineral de EMIPA,para su escalamiento al pad de operación industrial. - Obtener eficientemente los resultados metalúrgicos del pilotaje de ciauracion por percolación, a través del riego por goteo en el pad piloto. 2. Información alcanzada por EMIPA - Análisis químicos de las zonas de mineral a cianurar en las pruebas laboratorio y análisis químico de las aguas a emplear en las pruebas de cianuracion. - Informes de los reportes parciales y completos de las pruebas metalurgicas preliminares de flotación y cianuracion en botellas con el mineral de EMIPA. - Informes de los reportes de cianuracion en columnas para las diferentes zonas de mineral y blending respectivo(pruebas denominadas HL1 al HL8). 1. OBJETIVOS Y ALCANCES

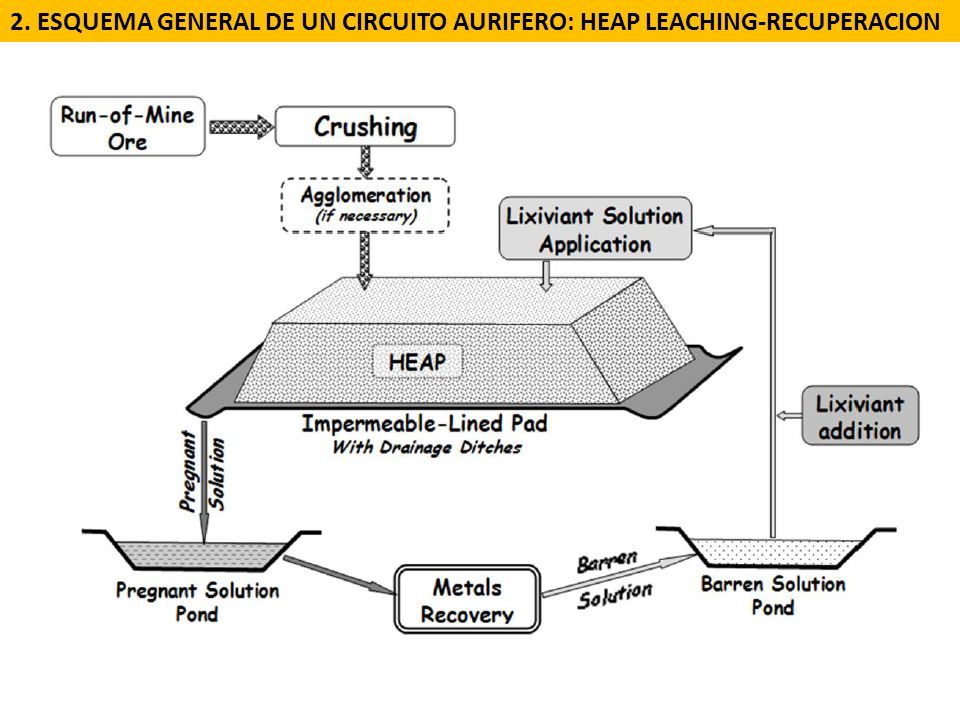

3 2. ESQUEMA GENERAL DE UN CIRCUITO AURIFERO: HEAP LEACHING-RECUPERACION

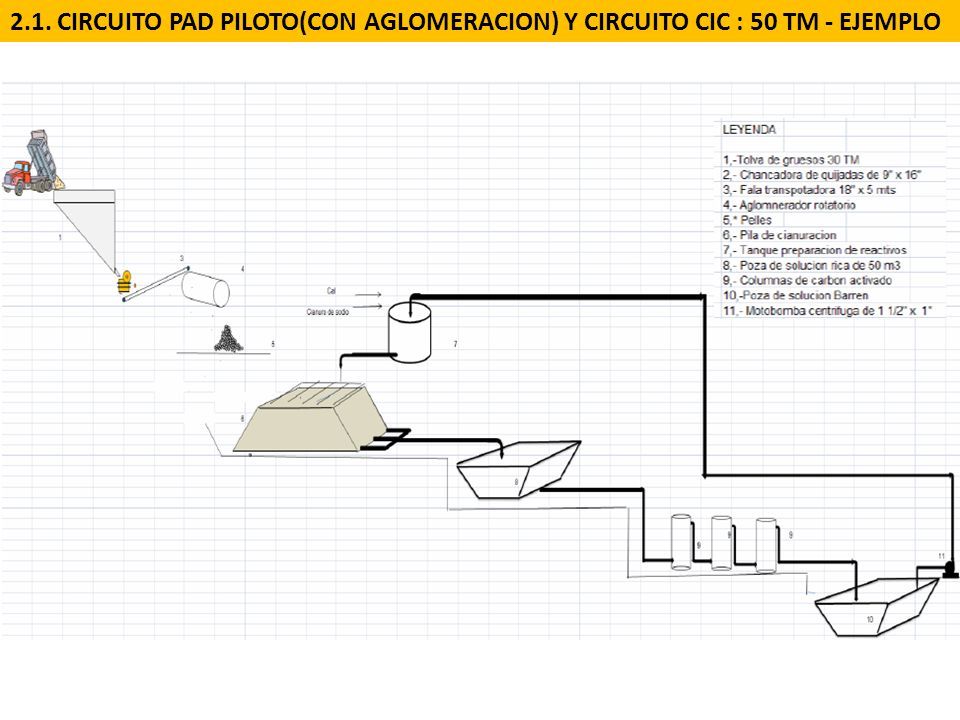

4 2.1. CIRCUITO PAD PILOTO(CON AGLOMERACION) Y CIRCUITO CIC : 50 TM - EJEMPLO

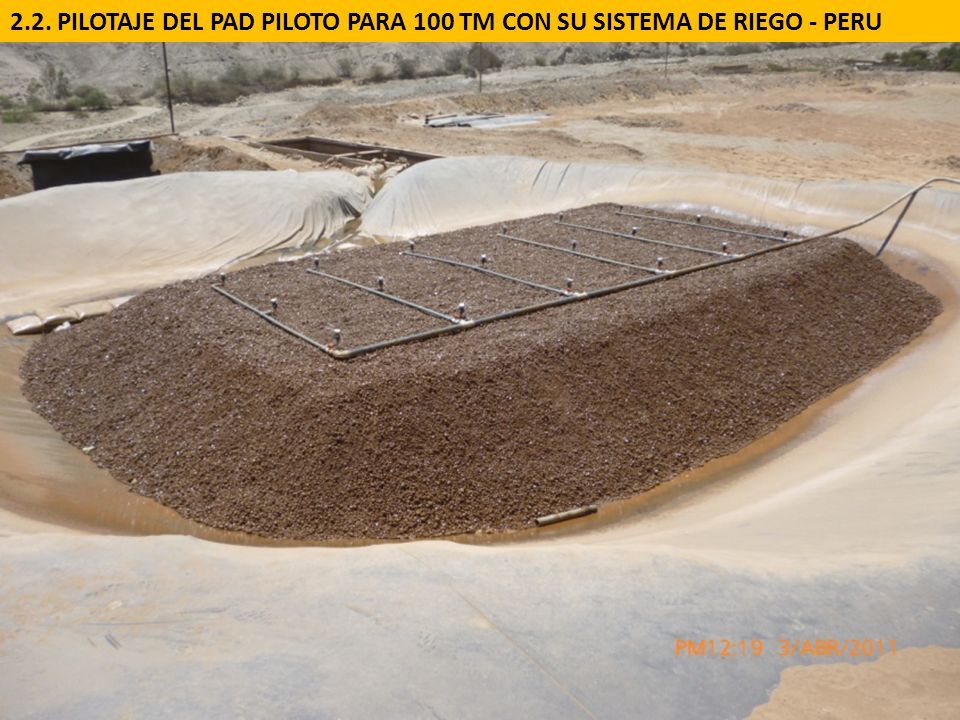

5 2.2. PILOTAJE DEL PAD PILOTO PARA 100 TM CON SU SISTEMA DE RIEGO - PERU

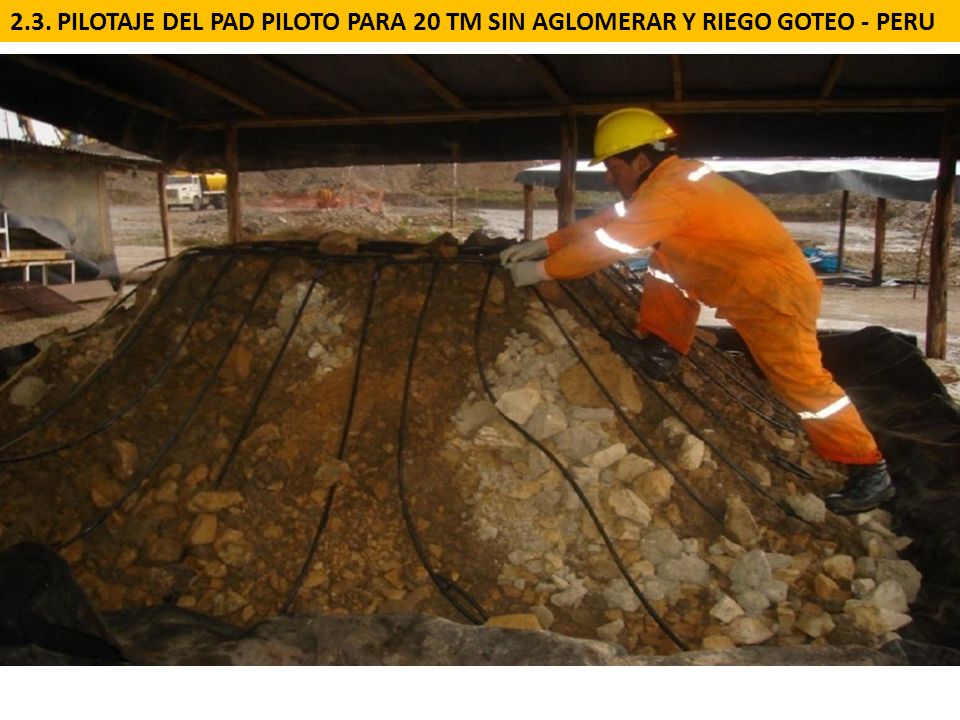

6 2.3. PILOTAJE DEL PAD PILOTO PARA 20 TM SIN AGLOMERAR Y RIEGO GOTEO - PERU

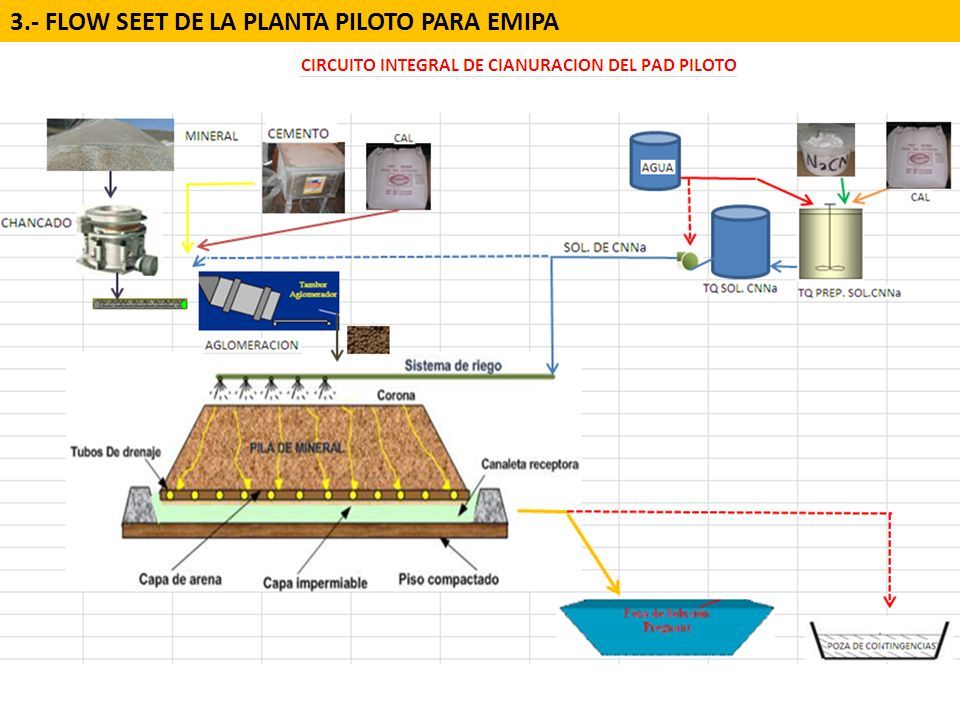

7 3.- FLOW SEET DE LA PLANTA PILOTO PARA EMIPA

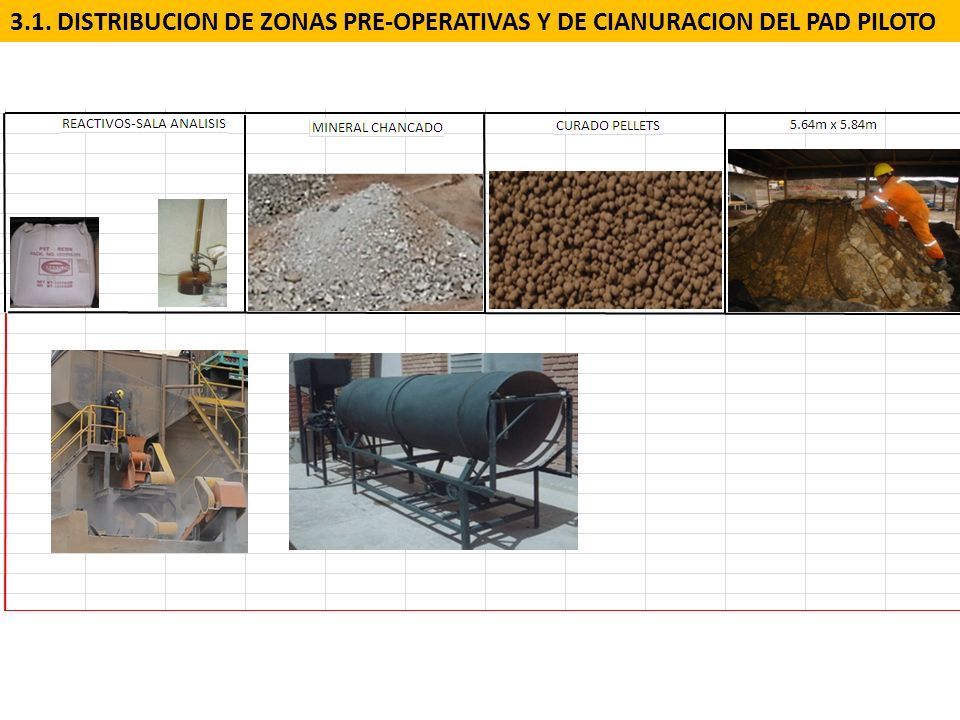

8 3.1. DISTRIBUCION DE ZONAS PRE-OPERATIVAS Y DE CIANURACION DEL PAD PILOTO

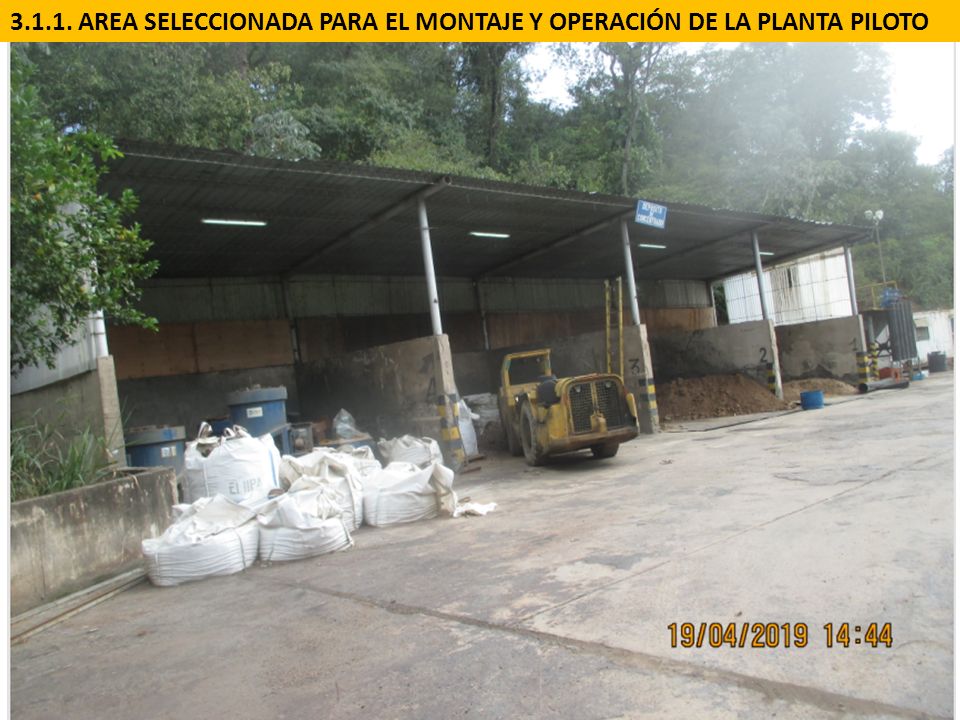

9 3.1.1. AREA SELECCIONADA PARA EL MONTAJE Y OPERACIÓN DE LA PLANTA PILOTO

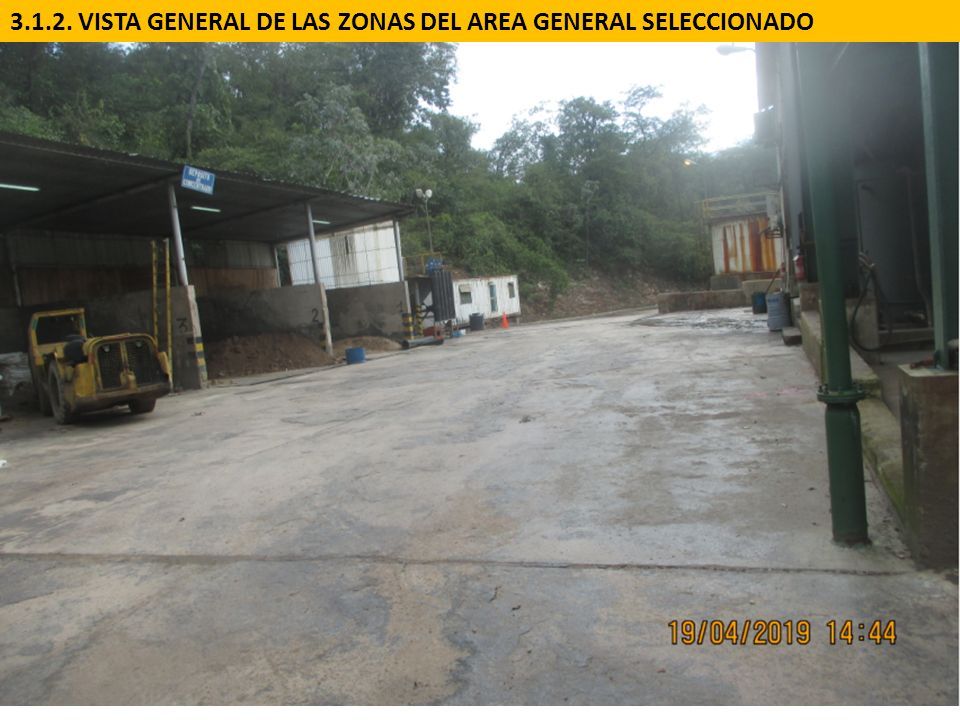

10 3.1.2. VISTA GENERAL DE LAS ZONAS DEL AREA GENERAL SELECCIONADO

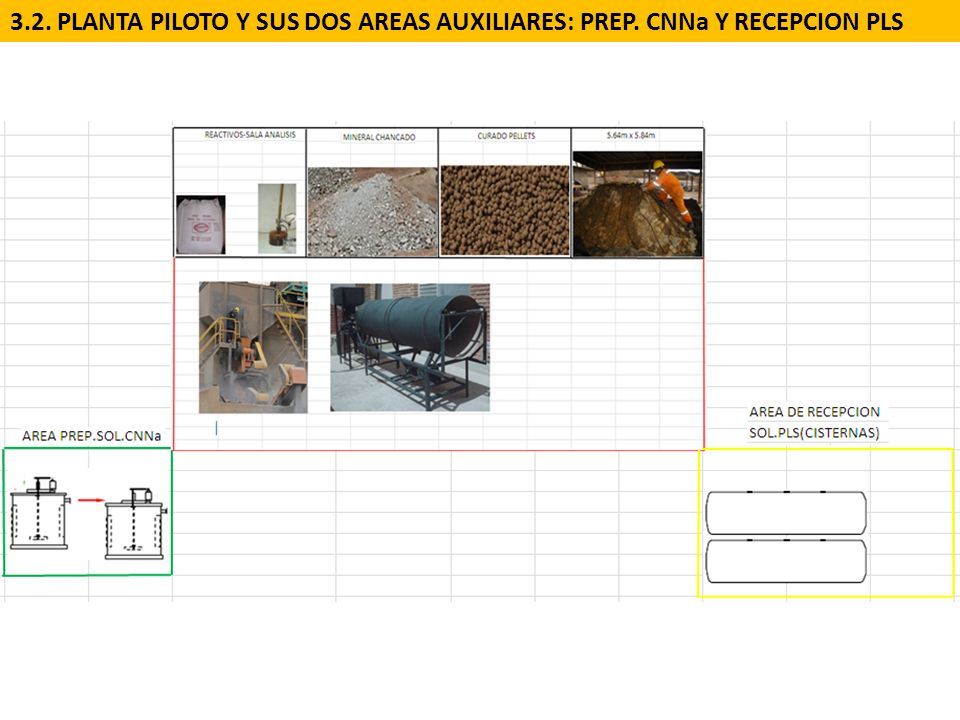

11 3.2. PLANTA PILOTO Y SUS DOS AREAS AUXILIARES: PREP. CNNa Y RECEPCION PLS

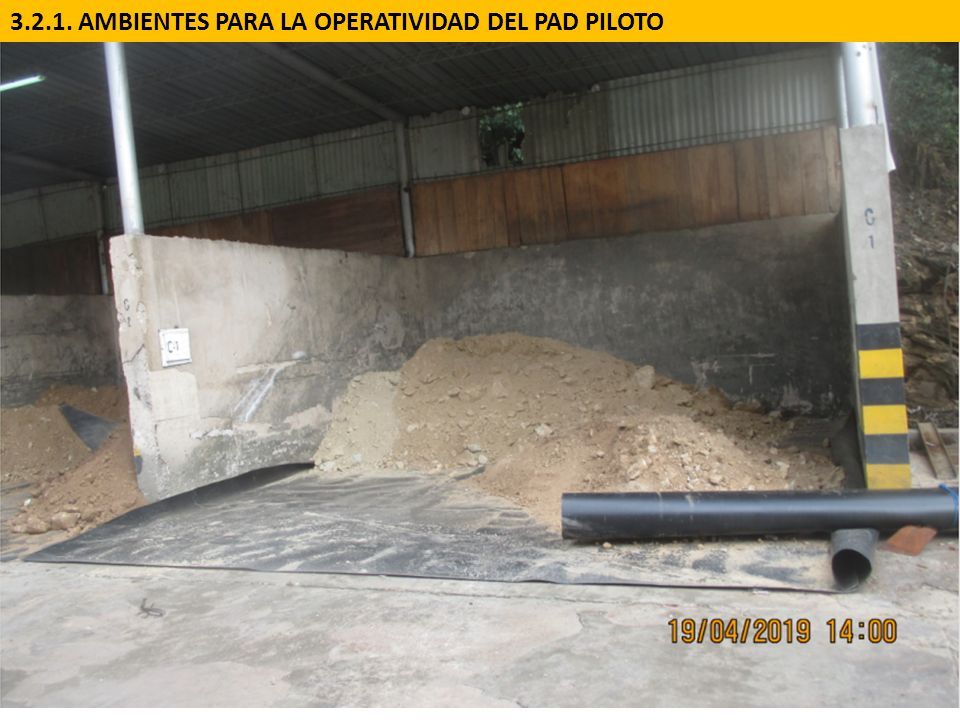

12 3.2.1. AMBIENTES PARA LA OPERATIVIDAD DEL PAD PILOTO

13 3.2.2. AREA SELECCIONADA PARA LA UBICACIÓN DE CISTERNAS PARA EL PLS

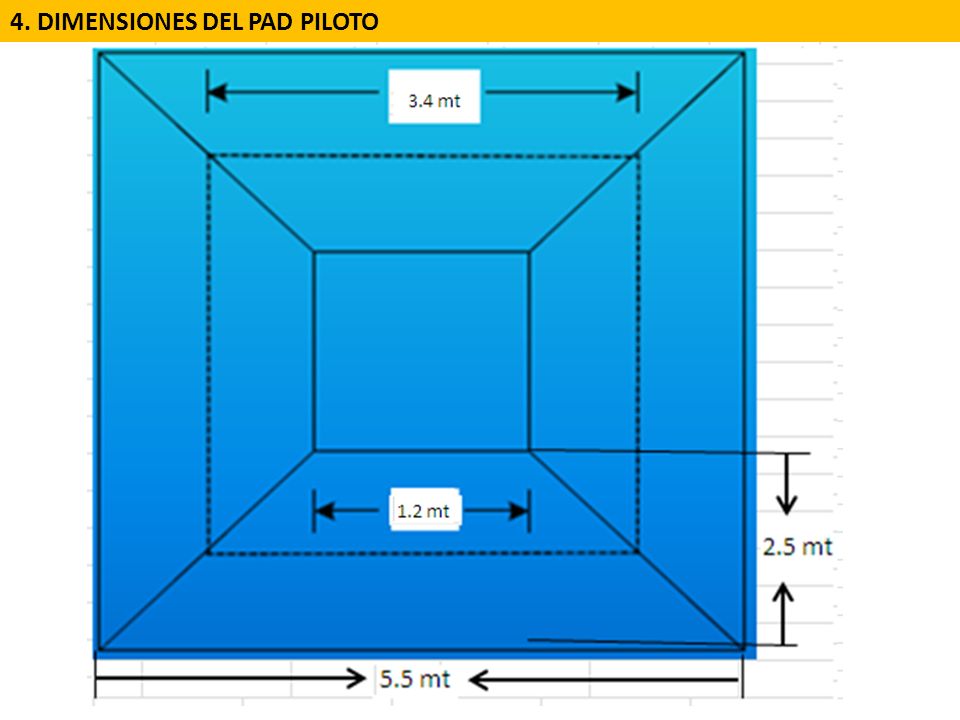

14 4. DIMENSIONES DEL PAD PILOTO

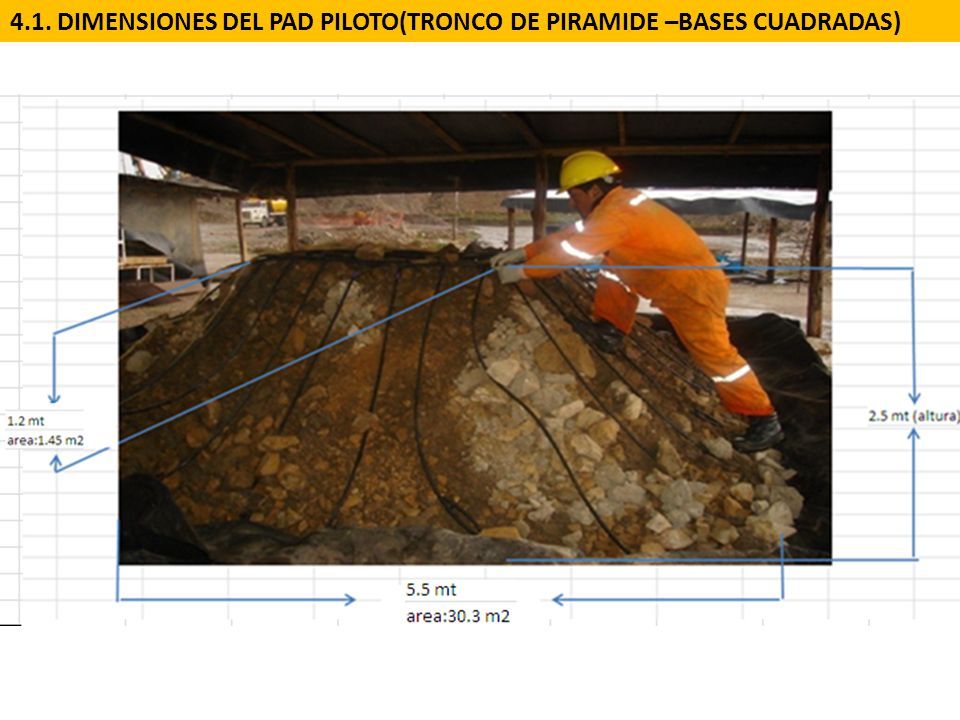

15 4.1. DIMENSIONES DEL PAD PILOTO(TRONCO DE PIRAMIDE –BASES CUADRADAS)

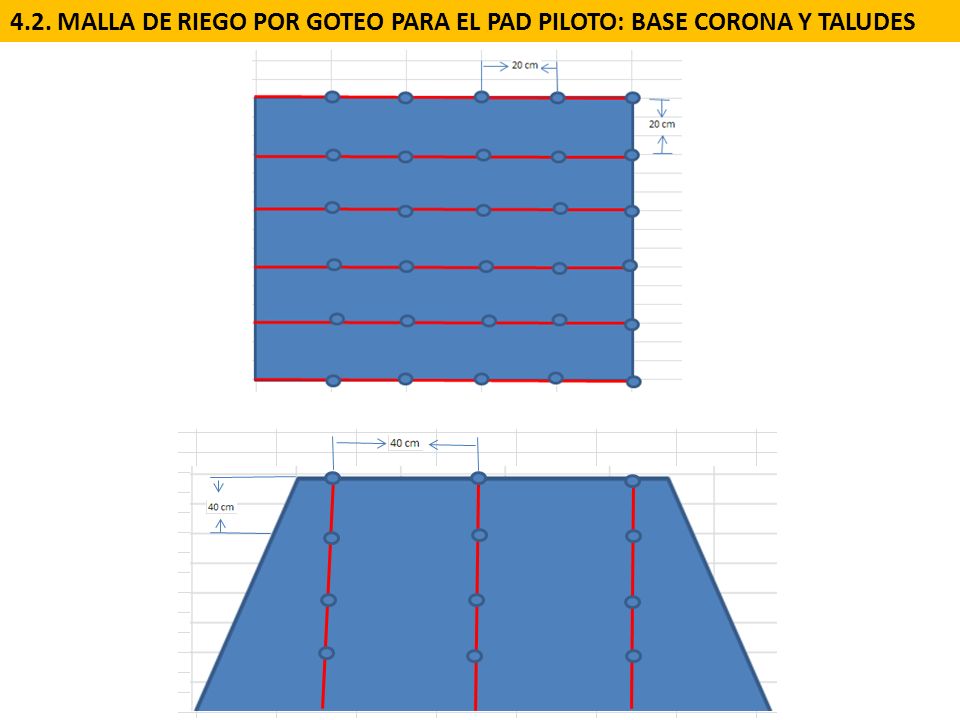

16 4.2. MALLA DE RIEGO POR GOTEO PARA EL PAD PILOTO: BASE CORONA Y TALUDES

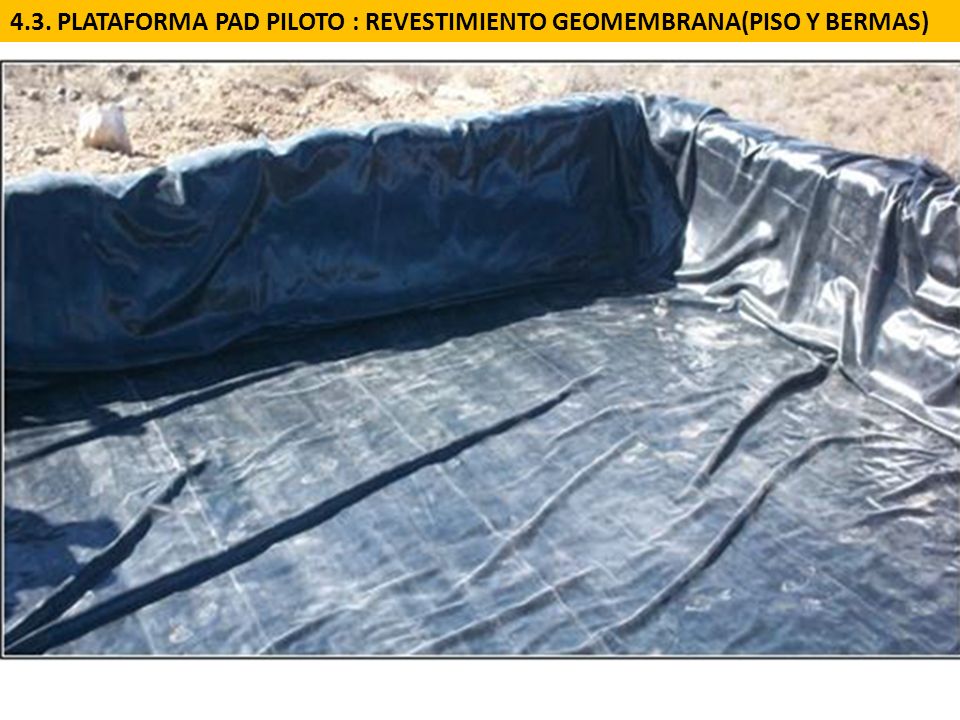

17 4.3. PLATAFORMA PAD PILOTO : REVESTIMIENTO GEOMEMBRANA(PISO Y BERMAS)

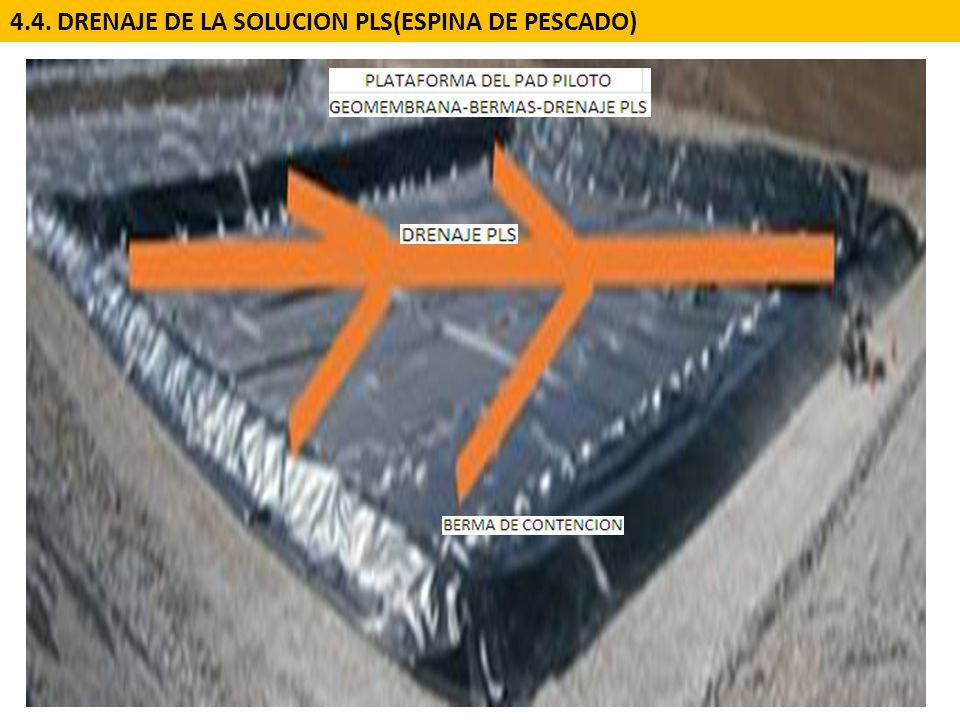

18 4.4. DRENAJE DE LA SOLUCION PLS(ESPINA DE PESCADO)

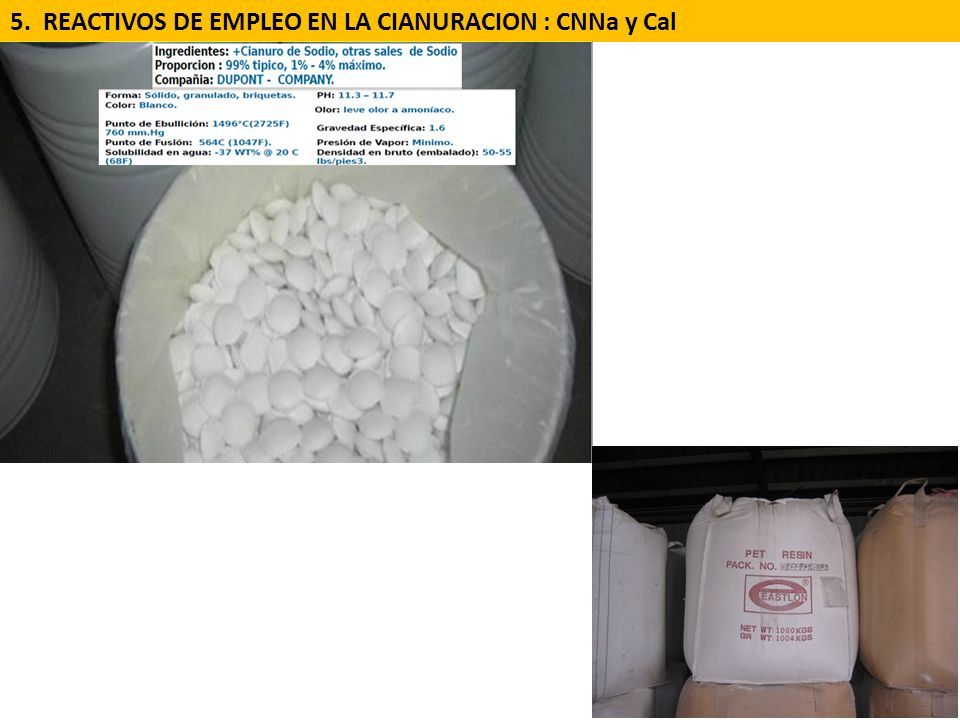

19 5. REACTIVOS DE EMPLEO EN LA CIANURACION : CNNa y Cal

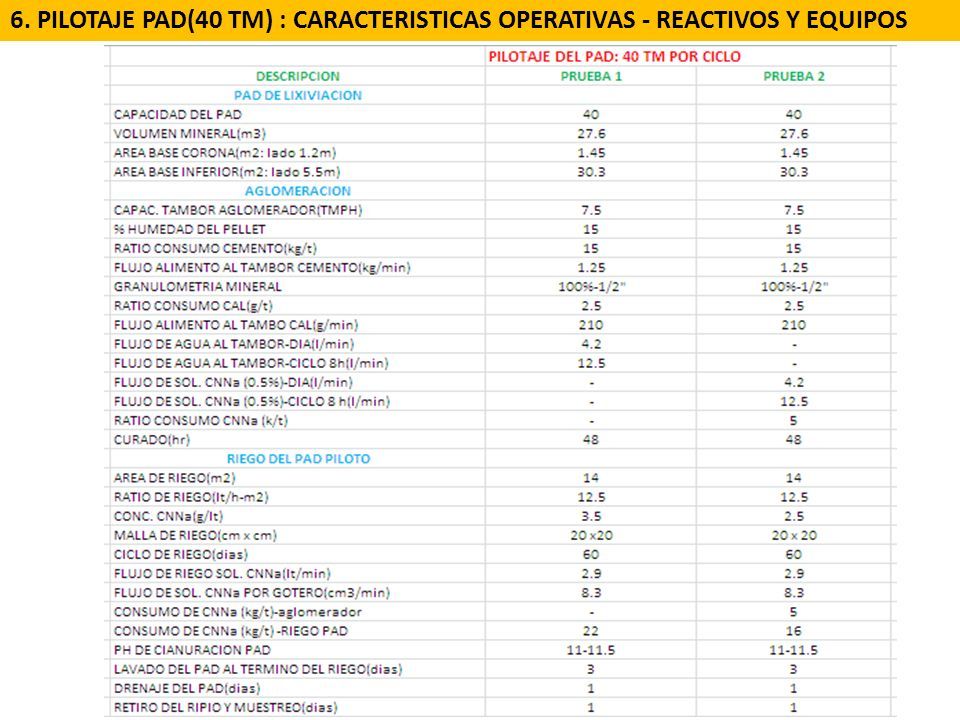

20 6. PILOTAJE PAD(40 TM) : CARACTERISTICAS OPERATIVAS - REACTIVOS Y EQUIPOS

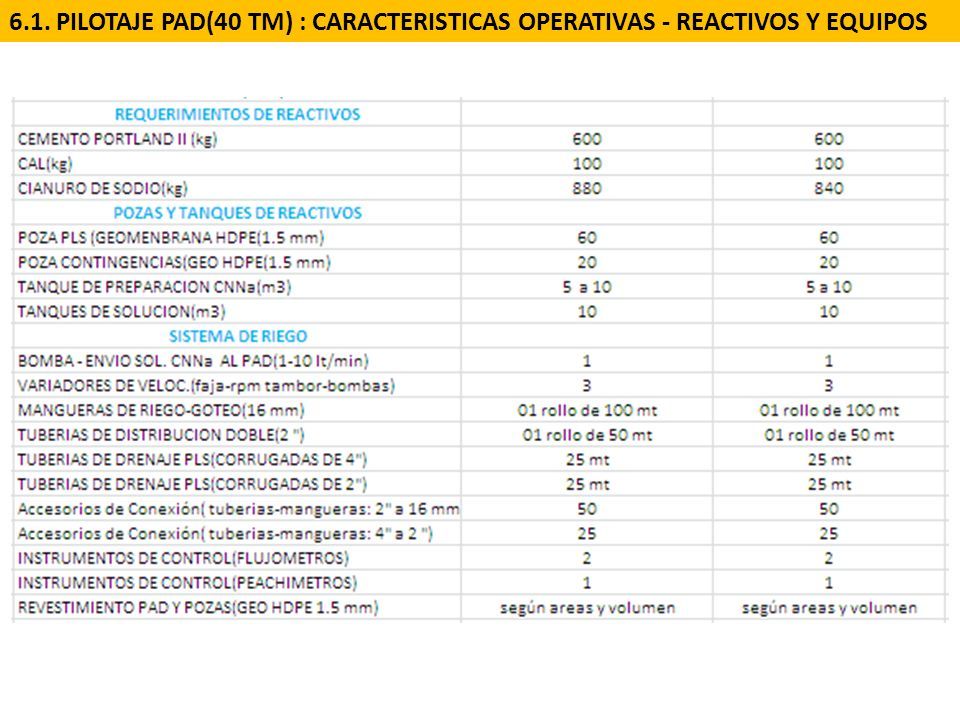

21 6.1. PILOTAJE PAD(40 TM) : CARACTERISTICAS OPERATIVAS - REACTIVOS Y EQUIPOS

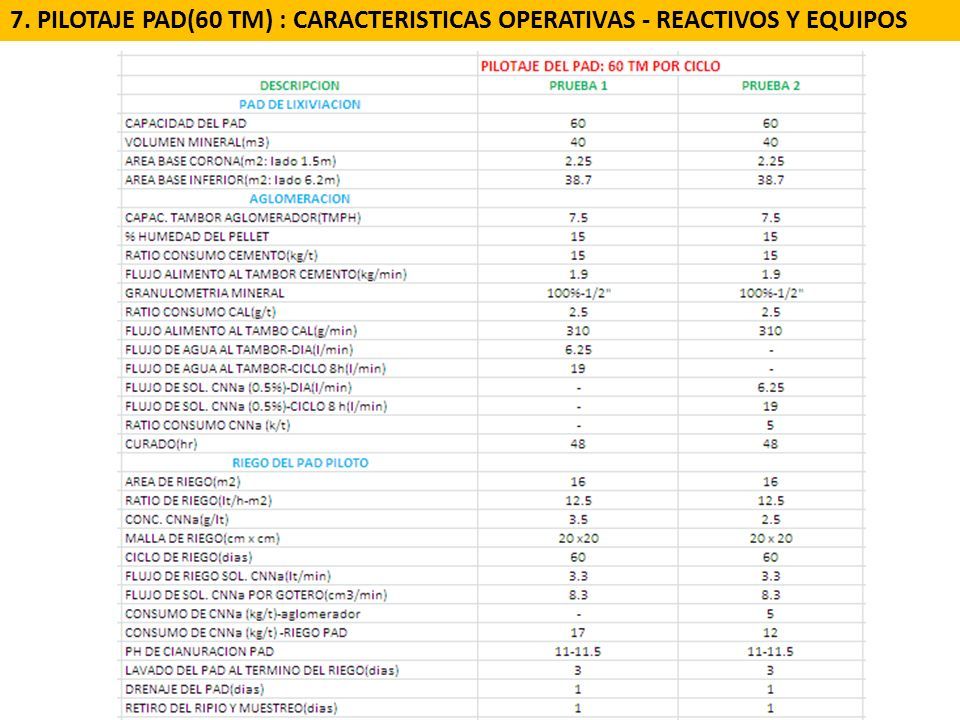

22 7. PILOTAJE PAD(60 TM) : CARACTERISTICAS OPERATIVAS - REACTIVOS Y EQUIPOS

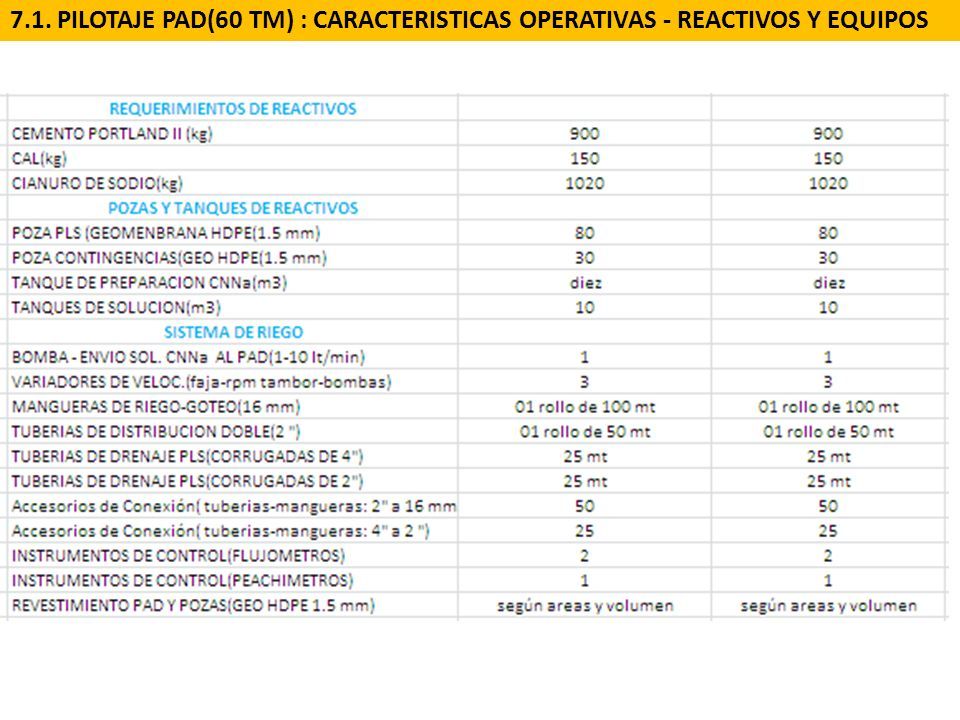

23 7.1. PILOTAJE PAD(60 TM) : CARACTERISTICAS OPERATIVAS - REACTIVOS Y EQUIPOS

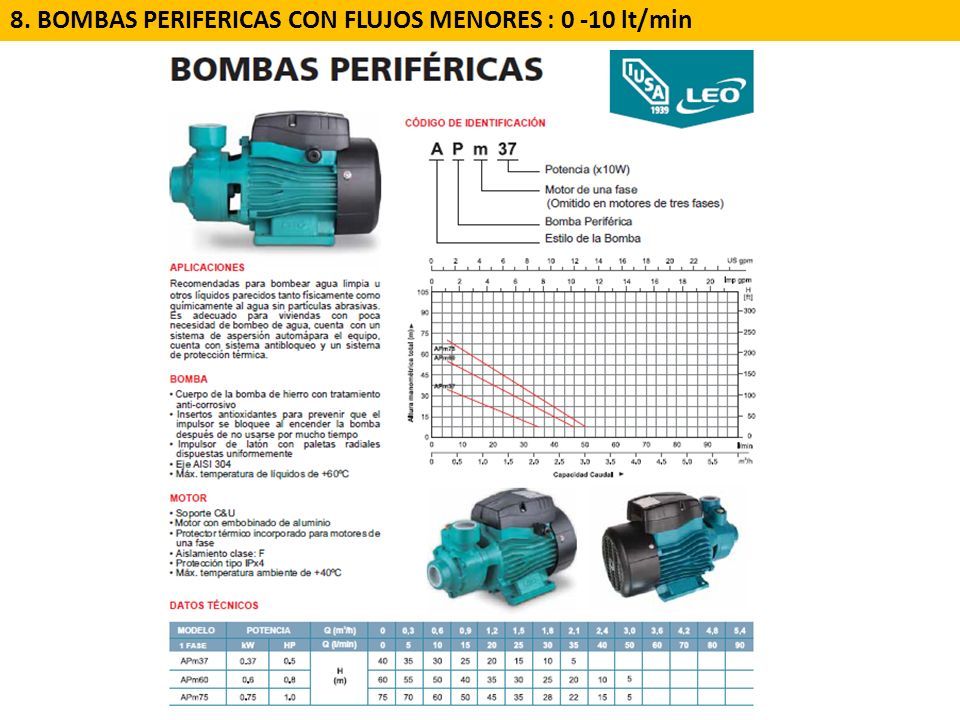

24 8. BOMBAS PERIFERICAS CON FLUJOS MENORES : 0 -10 lt/min

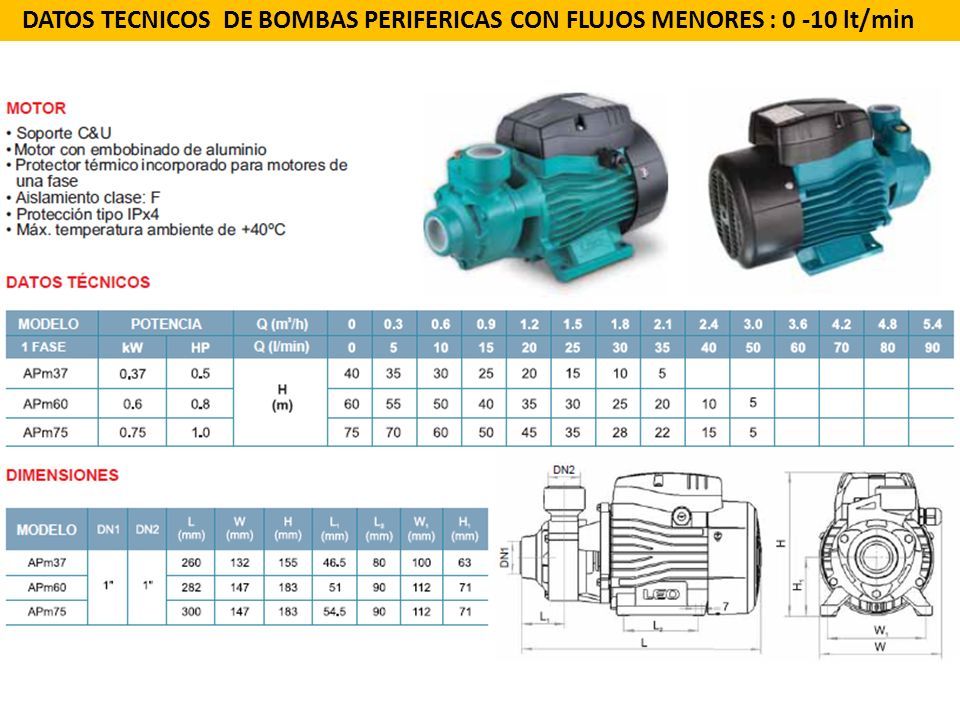

25 DATOS TECNICOS DE BOMBAS PERIFERICAS CON FLUJOS MENORES : 0 -10 lt/min

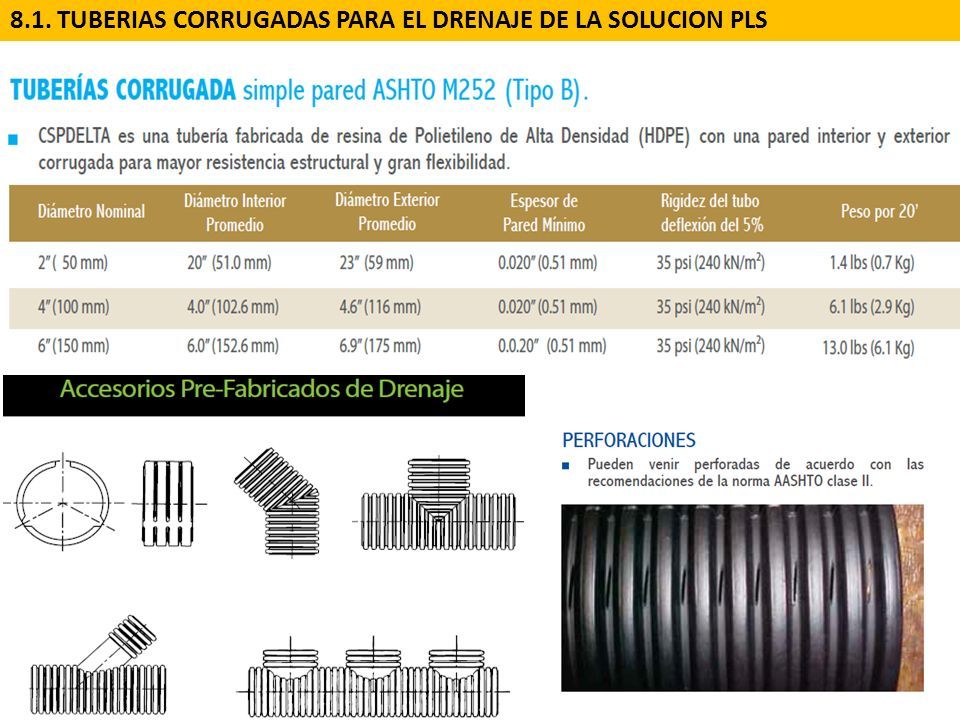

26 8.1. TUBERIAS CORRUGADAS PARA EL DRENAJE DE LA SOLUCION PLS

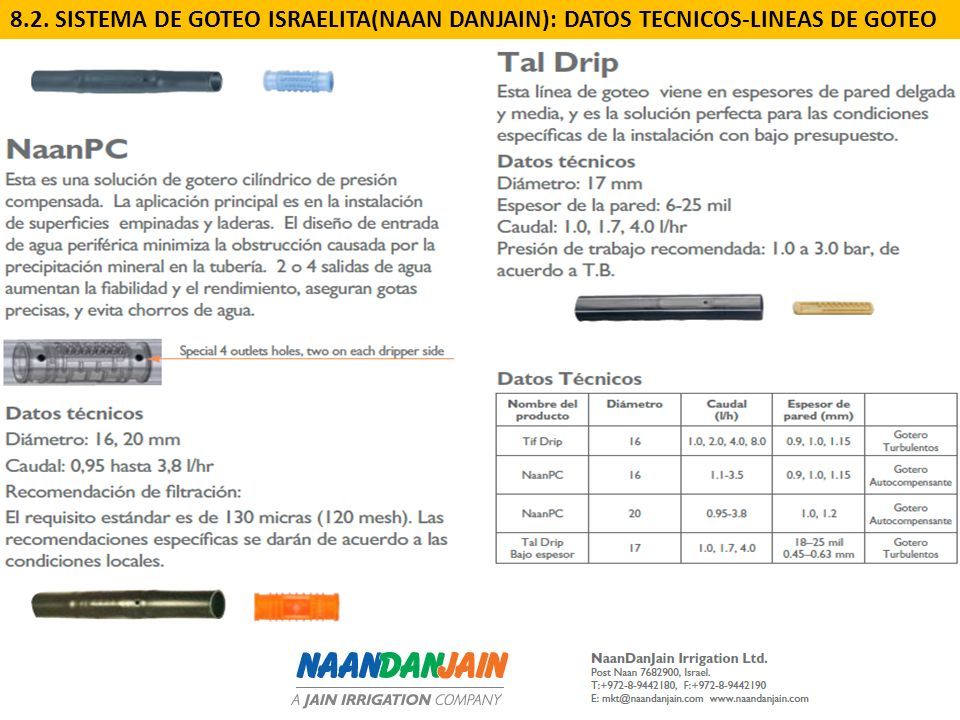

27 8.2. SISTEMA DE GOTEO ISRAELITA(NAAN DANJAIN): DATOS TECNICOS-LINEAS DE GOTEO

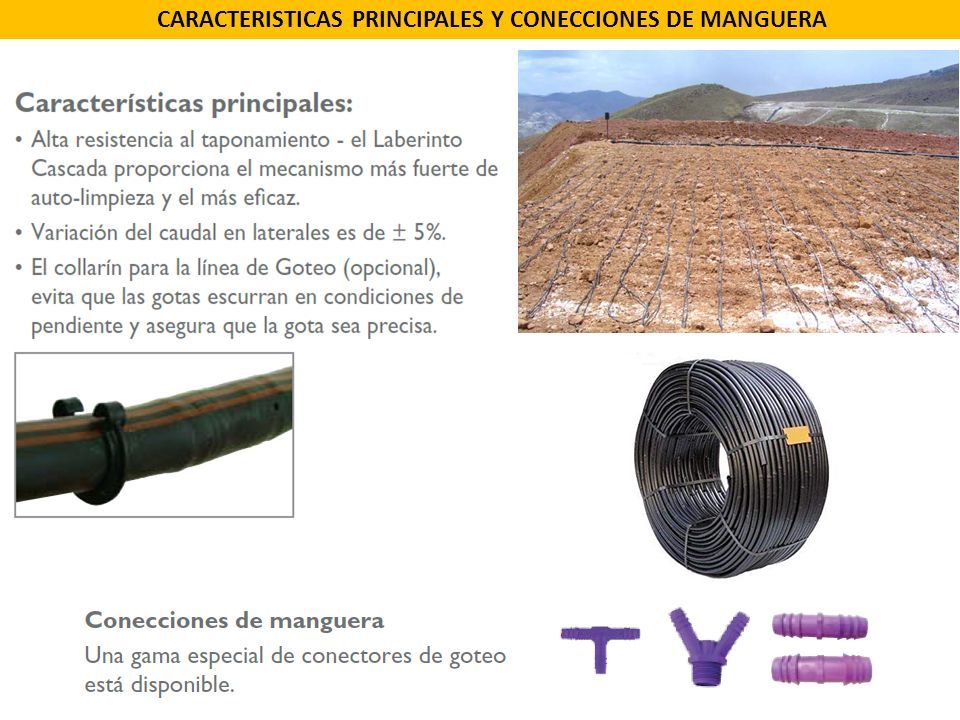

28 CARACTERISTICAS PRINCIPALES Y CONECCIONES DE MANGUERA

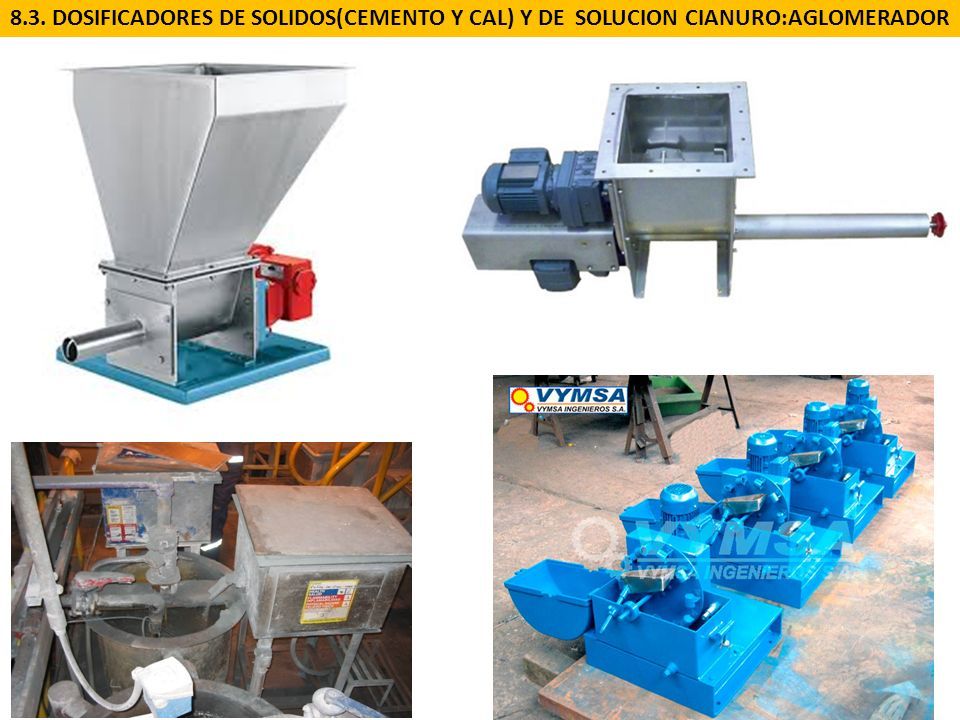

29 8.3. DOSIFICADORES DE SOLIDOS(CEMENTO Y CAL) Y DE SOLUCION CIANURO:AGLOMERADOR

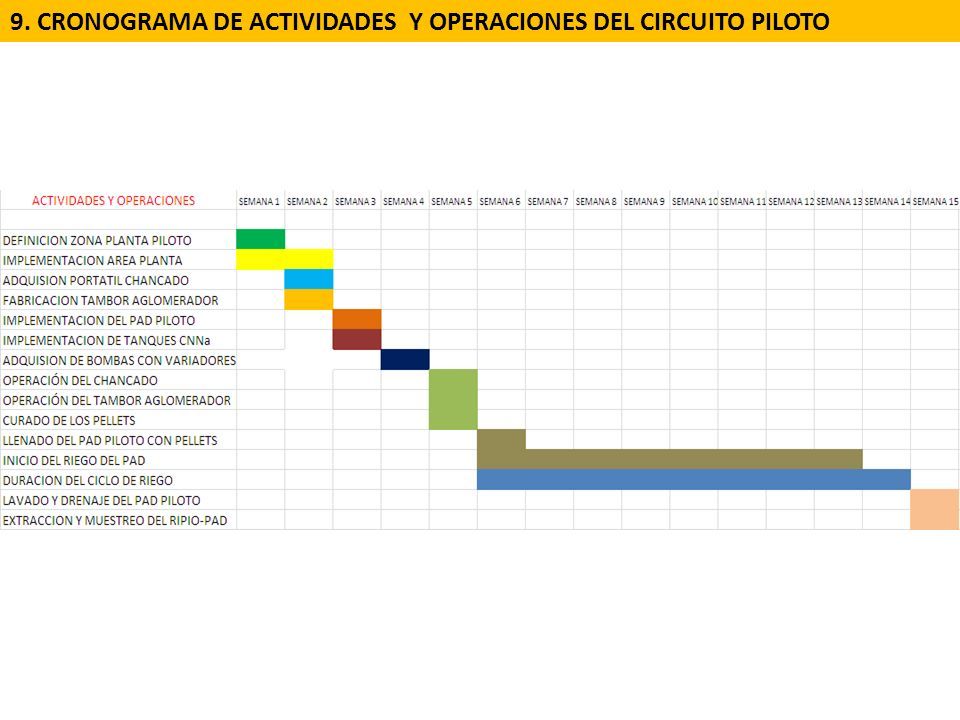

30 9. CRONOGRAMA DE ACTIVIDADES Y OPERACIONES DEL CIRCUITO PILOTO

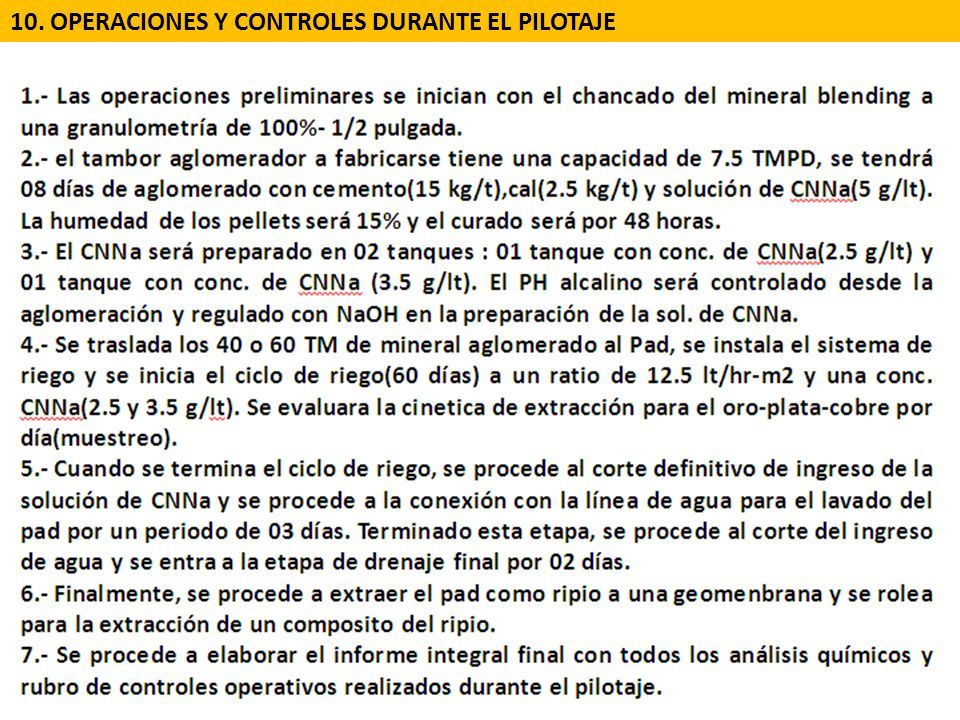

31 10. OPERACIONES Y CONTROLES DURANTE EL PILOTAJE

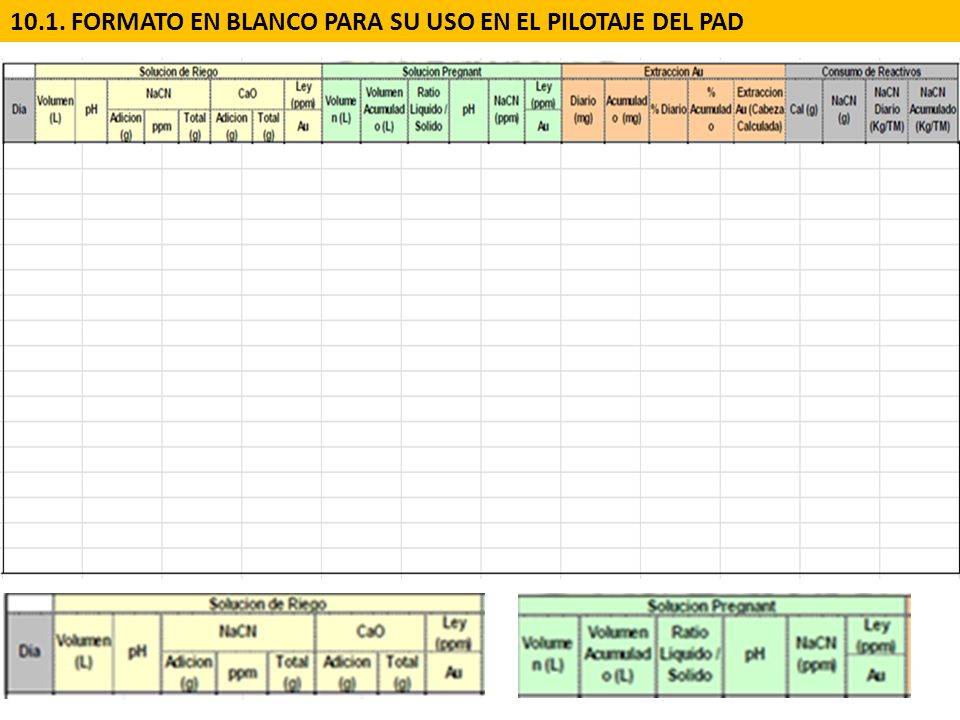

32 10.1. FORMATO EN BLANCO PARA SU USO EN EL PILOTAJE DEL PAD

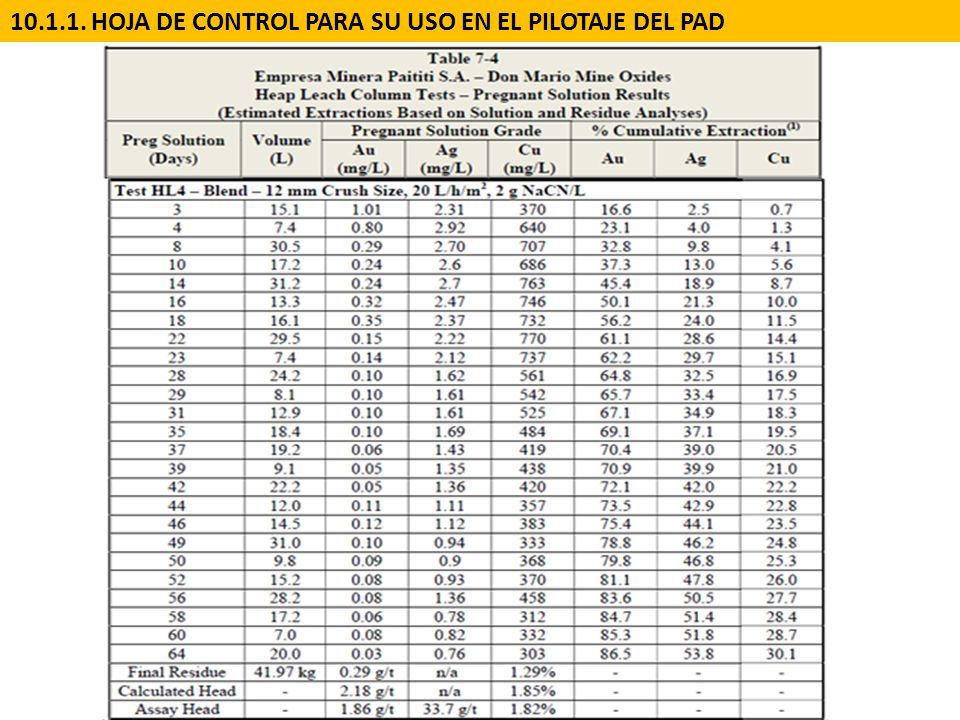

33 10.1.1. HOJA DE CONTROL PARA SU USO EN EL PILOTAJE DEL PAD

34 10.2. ANALISIS DEL GASTO O CONSUMO DEL CNNa DURANTE EL RIEGO: TITULACION

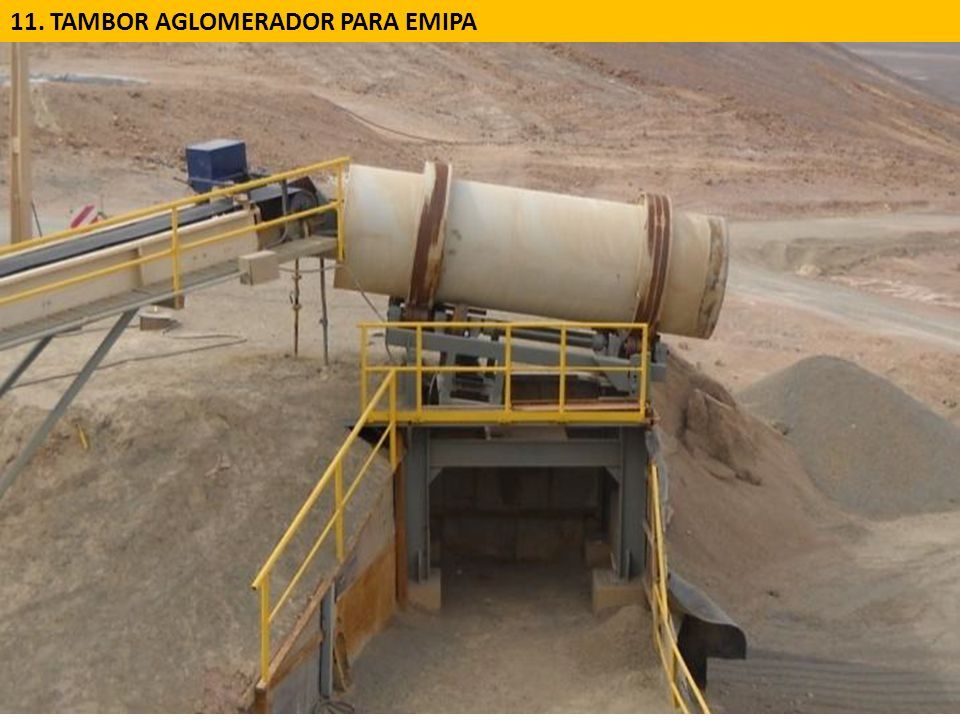

35 11. TAMBOR AGLOMERADOR PARA EMIPA

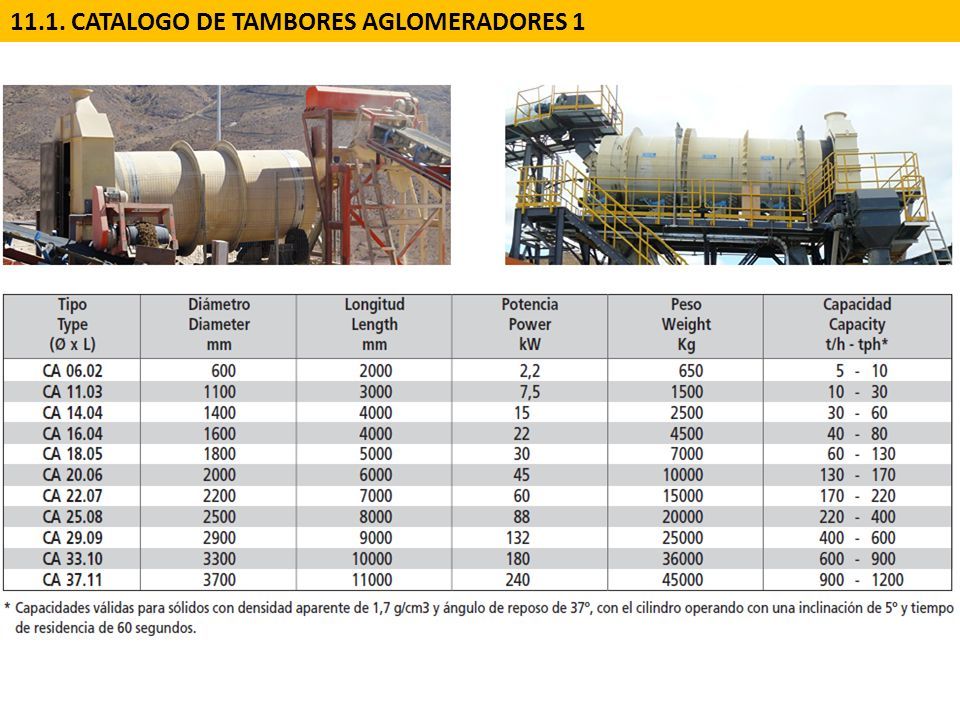

36 11.1. CATALOGO DE TAMBORES AGLOMERADORES 1

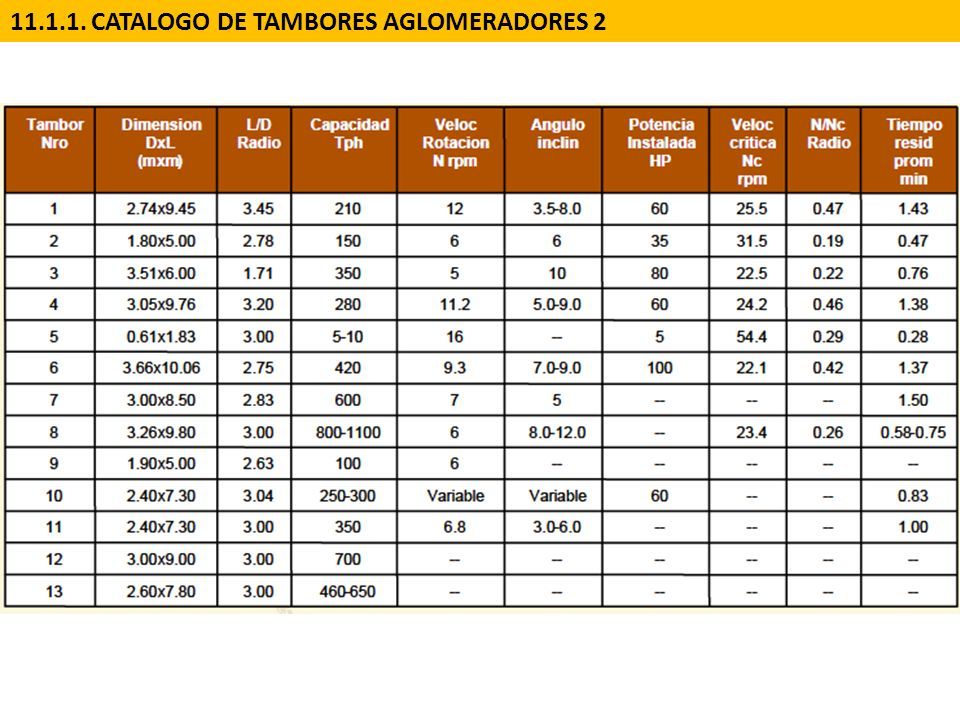

37 11.1.1. CATALOGO DE TAMBORES AGLOMERADORES 2

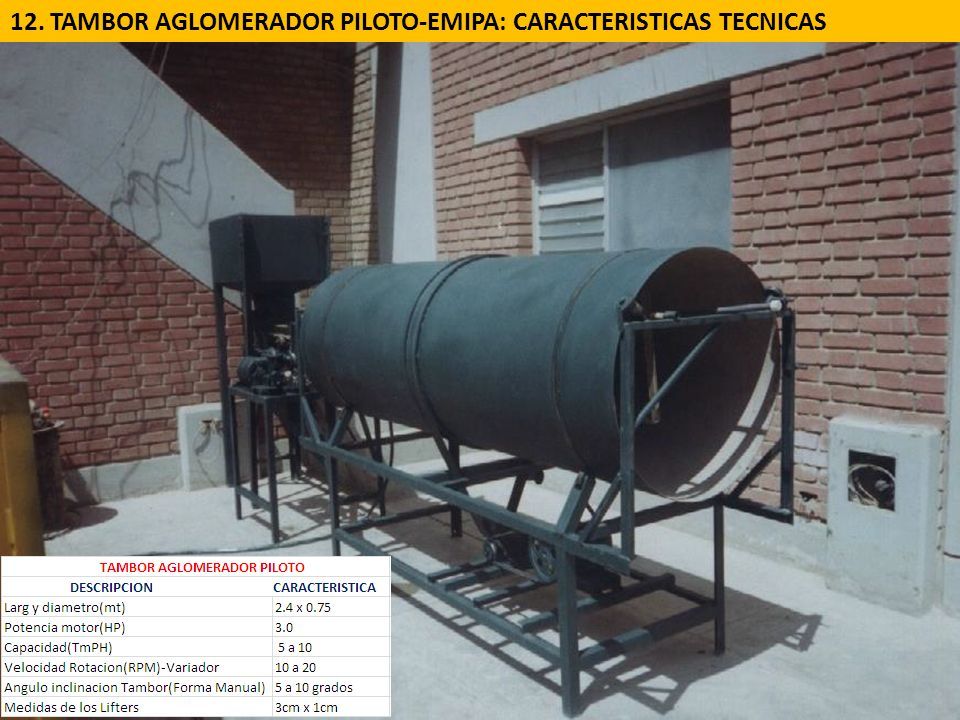

38 12. TAMBOR AGLOMERADOR PILOTO-EMIPA: CARACTERISTICAS TECNICAS

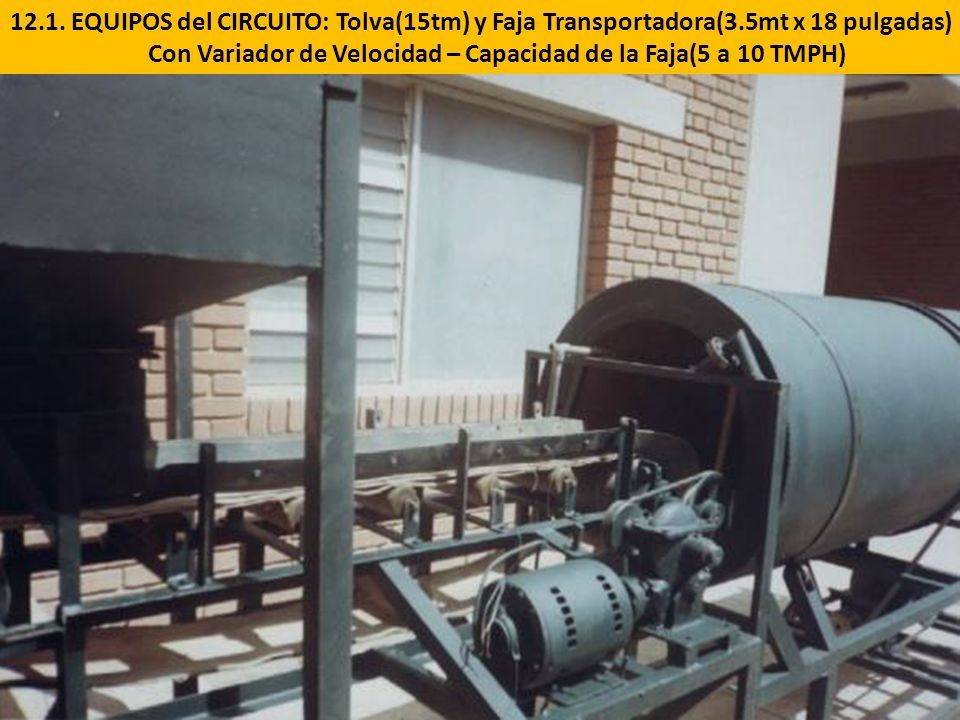

39 12.1. EQUIPOS del CIRCUITO: Tolva(15tm) y Faja Transportadora(3.5mt x 18 pulgadas) Con Variador de Velocidad – Capacidad de la Faja(5 a 10 TMPH)

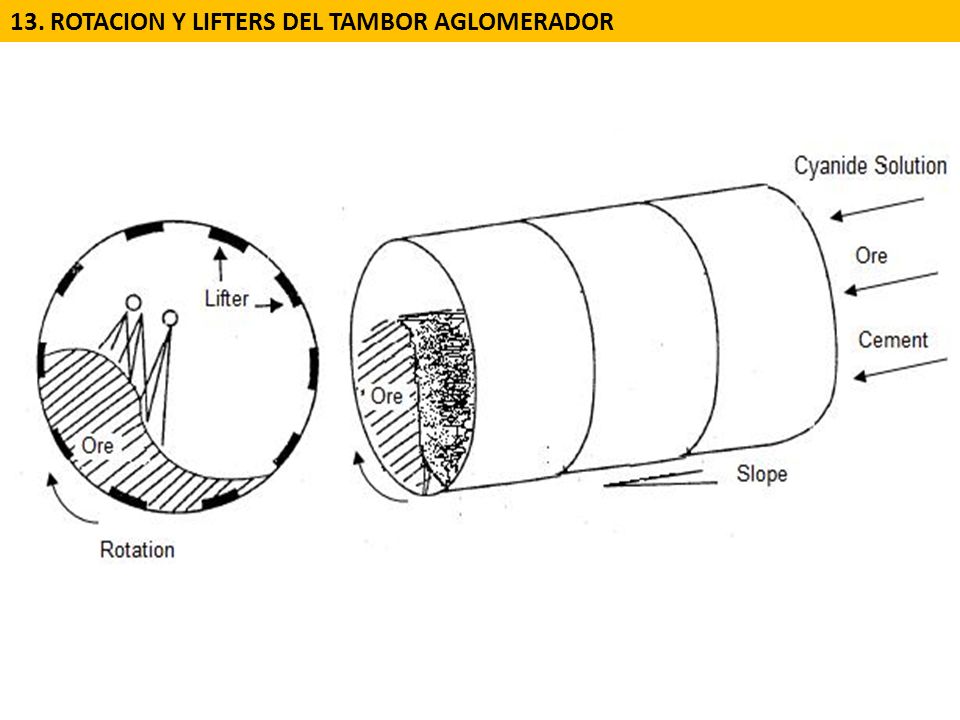

40 13. ROTACION Y LIFTERS DEL TAMBOR AGLOMERADOR

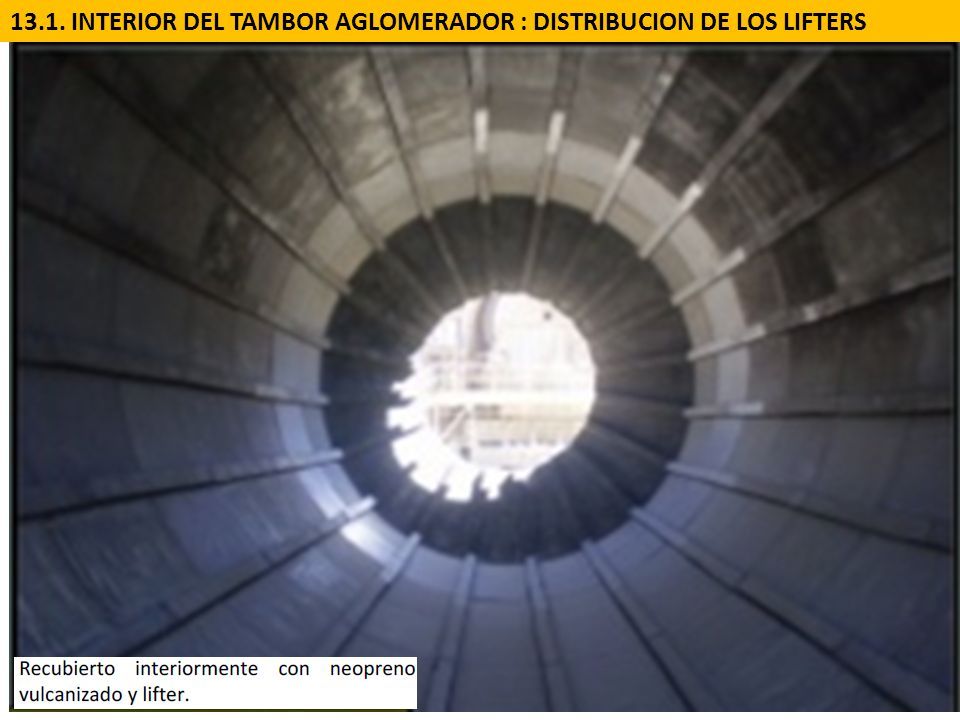

41 13.1. INTERIOR DEL TAMBOR AGLOMERADOR : DISTRIBUCION DE LOS LIFTERS

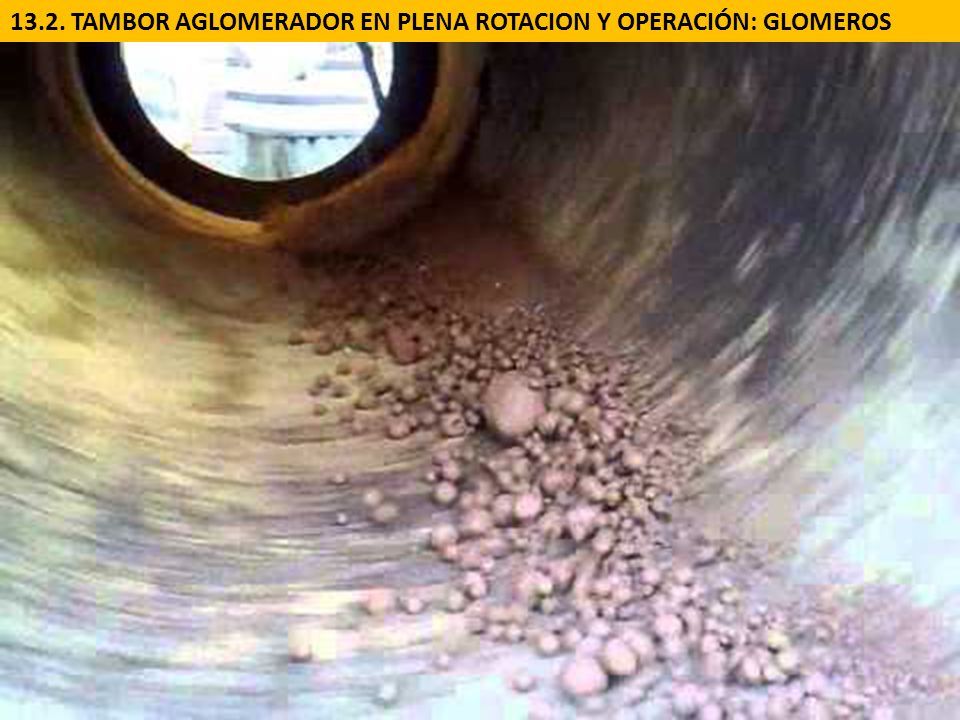

42 13.2. TAMBOR AGLOMERADOR EN PLENA ROTACION Y OPERACIÓN: GLOMEROS
