1 Examen parcial (M1): 30-4-2019 Aula: 2.7 10:00 FÍSICA II GRADO
Escuela Politécnica Superior Universidad de Sevilla FÍSICA II GRADO Ingeniería Mecánica (M1) Prof. Norge Cruz Hernández Examen parcial (M1): Aula: 2.7 10:00 Campo electrostático en el vacío. Potencial eléctrico. Conductores y dieléctricos. Condensadores. Corriente eléctrica. Reglas de Kirchhoff.

2 FÍSICA II GRADO Ingeniería Mecánica
Escuela Politécnica Superior Universidad de Sevilla FÍSICA II GRADO Ingeniería Mecánica Tema 4. Campo magnético en el vacío. Prof. Norge Cruz Hernández

3 Tema 4. Campo magnético en el vacío. (4 horas)
4.1 Introducción 4.2 Fenómenos magnéticos. El campo magnético. 4.3 Fuerza magnética sobre una carga en movimiento. Movimiento de cargas en un campo magnético 4.4 Fuerza magnética sobre un elemento de corriente. 4.5 Acción del campo magnético sobre un circuito plano. Momento magnético de una espira. 4.6 Ley de Biot-Savart. Aplicaciones. 4.7 Fuerza entre corrientes paralelas. Definición del amperio. 4.8 Flujo magnético. Ley de Gauss para el magnetismo. 4.9 Ley de Ampere. Aplicaciones.

4 Bibliografía Clases de teoría:
- Física Universitaria, Sears, Zemansky, Young, Freedman ISBN: , Ed. 9 y 11. Clases de problemas: -Problemas de Física General, I. E. Irodov Problemas de Física General, V. Volkenshtein Problemas de Física, S. Kósel Problemas seleccionados de la Física Elemental, B. B. Bújovtsev, V. D. Krívchenkov, G. Ya. Miákishev, I. M. Saráeva. Libros de consulta: Resolución de problemas de física, V.M. Kirílov.

5 campo magnético de una espira circular de corriente

6 en el caso de tener N espiras

7 Electroimán que contiene muchas espiras, y por ello una corriente moderada puede crear el campo magnético suficiente para atraer mucha chatarra.

8 4.8 Flujo magnético. Ley de Gauss para el magnetismo.
Líneas del campo magnético: son líneas cuya tangente en cada punto tiene la misma dirección que el campo magnético en ese punto. Las limaduras de hierro, como las brújulas tienden a alinearse con las líneas del campo magnético, lo que nos ayuda a visualizarlas.

9

10

11

12 flujo magnético y ley de Gauss del magnetismo
flujo de un vector Con esta definición podemos determinar el flujo del campo magnético en una superficie: Ley de Gauss del magnetismo Wilhelm Weber físico alemán ( )

13 4.9 Ley de Ampere. Aplicaciones.

14 si recorremos el camino en sentido contrario
usamos la regla de la mano derecha para saber el signo de la corriente Si hacemos la integración en sentido contrario a las agujas del reloj, las corrientes que salen son positivas.

15 la superficie no la atraviesa ninguna corriente

16 intentemos con una trayectoria cualquiera

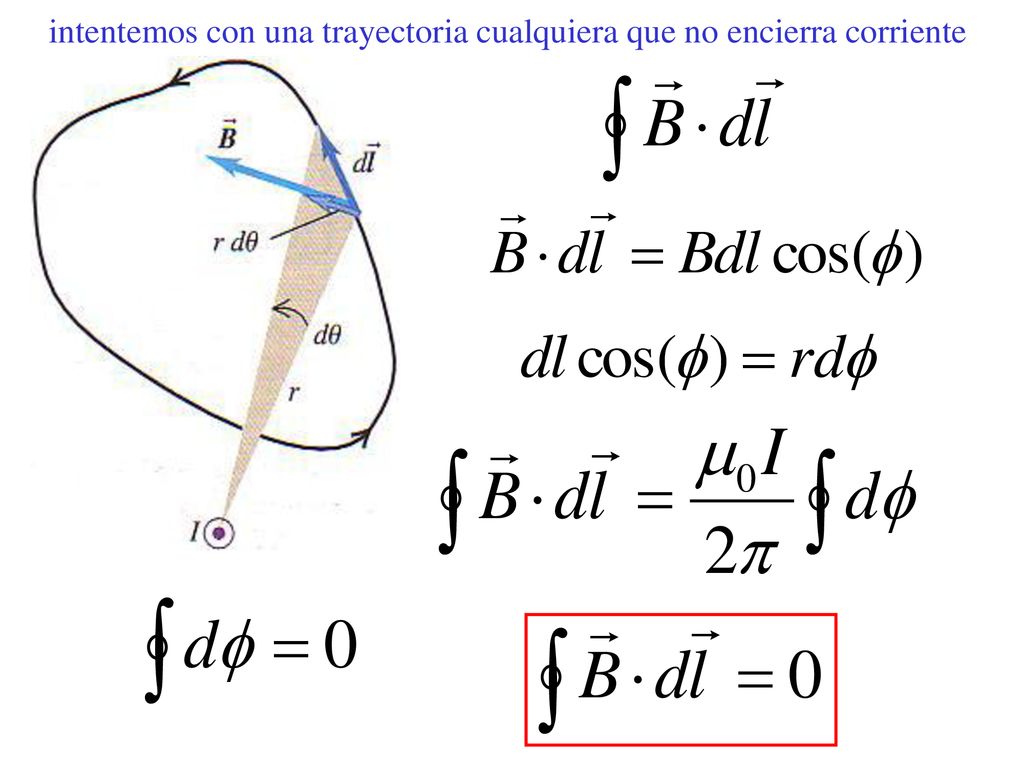

17 intentemos con una trayectoria cualquiera que no encierra corriente

18 Ley de Ampere

19 campo de un cilindro largo
La corriente está distribuida uniformemente en toda el área de la sección transversal del conductor.
