Estrategias de ahorro y eficiencia energética en el uso del agua ante la liberalización del mercado de la electricidad LA AUDITORIA ENERGETICA COMO HERRAMIENTA PARA EL DIAGNÓSTICO DE LA SITUACIÓN ACTUAL Y LAS DECISIONES DE FUTURO Esta plantilla se puede usar como archivo de inicio para proporcionar actualizaciones de los hitos del proyecto. Secciones Para agregar secciones, haga clic con el botón secundario del mouse en una diapositiva. Las secciones pueden ayudarle a organizar las diapositivas o a facilitar la colaboración entre varios autores. Notas Use la sección Notas para las notas de entrega o para proporcionar detalles adicionales al público. Vea las notas en la vista Presentación durante la presentación. Tenga en cuenta el tamaño de la fuente (es importante para la accesibilidad, visibilidad, grabación en vídeo y producción en línea) Colores coordinados Preste especial atención a los gráficos, diagramas y cuadros de texto. Tenga en cuenta que los asistentes imprimirán en blanco y negro o escala de grises. Ejecute una prueba de impresión para asegurarse de que los colores son los correctos cuando se imprime en blanco y negro puros y escala de grises. Gráficos y tablas En breve: si es posible, use colores y estilos uniformes y que no distraigan. Etiquete todos los gráficos y tablas. JORNADA ANÁLISIS DE LA GESTIÓN CONJUNTA DE AGUAS SUPERFICIALES Y SUBTERRÁNEAS ÚBEDA 21 de junio 2012 Ponente: Francisco José Cuadrado Jiménez
2

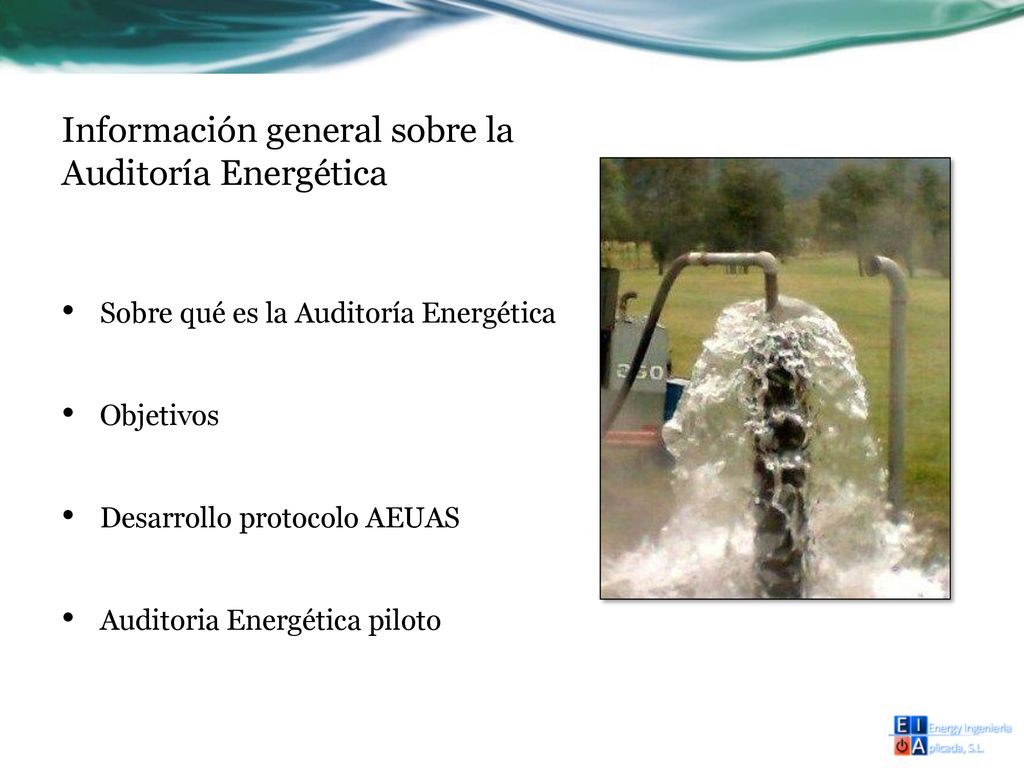

Información general sobre la Auditoría Energética
Sobre qué es la Auditoría Energética Objetivos Desarrollo protocolo AEUAS Auditoria Energética piloto ¿Sobre qué es el proyecto ? Defina el objetivo del proyecto ¿Es similar a otros proyectos anteriores o es nuevo? Defina el ámbito del proyecto ¿Es un proyecto independiente o está relacionado con otros proyectos? * Tenga en cuenta que no se necesita esta diapositiva para las reuniones semanales
3
Que es la Auditoría Energética
Es un análisis de la situación energética actual Niveles de demanda Eficiencia del consumo de energía Estado y funcionamiento de las instalaciones Conjunto de propuestas para mejorar la situación energética actual Mejoras en la red Mejoras en los equipos consumidores * Si alguno de estos problema causaron una demora en el programa o se deben analizar en profundidad, coloque los detalles en la siguiente diapositiva.
4

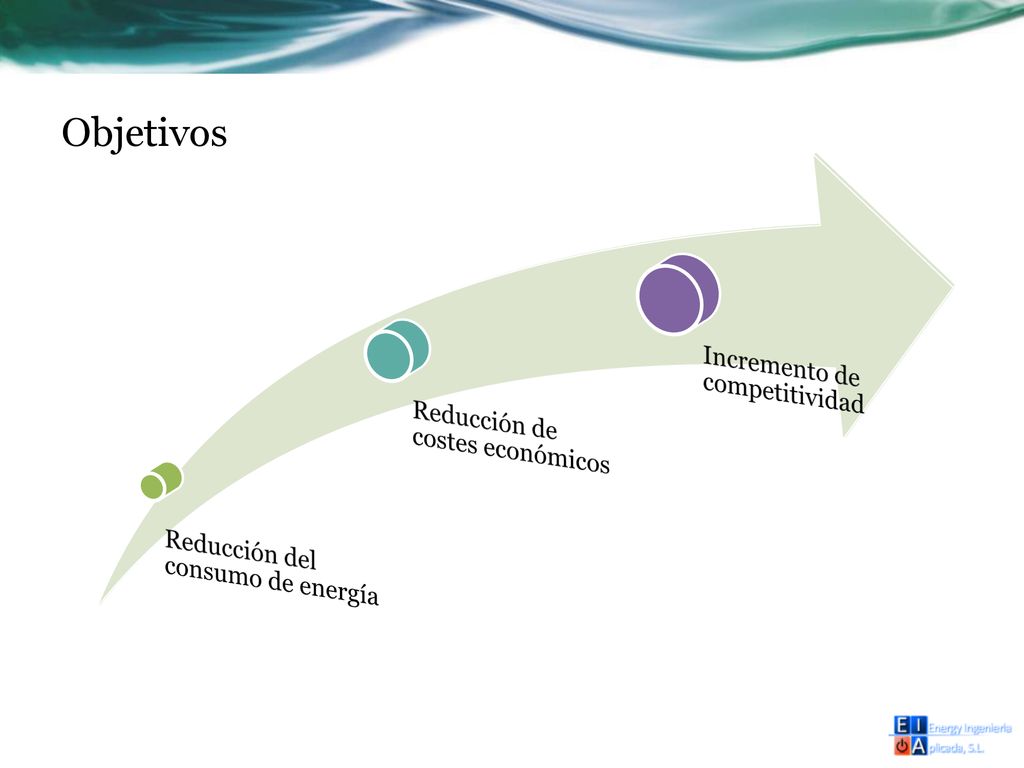

Objetivos Incremento de competitividad Reducción de costes económicos
Reducción del consumo de energía Reducción de costes económicos Incremento de competitividad Objetivos Las siguientes diapositivas muestran distintos ejemplos de escalas de tiempo con elementos gráficos SmartArt. Incluya una escala de tiempo del proyecto, donde se indiquen claramente los hitos y fechas importantes, y resalte dónde se encuentra el proyecto en este momento.
5
Evaluación y calificación energética
Desarrollo protocolo AEUAS Auditoría piloto Comunidad de Regantes Mariondilla Toma de datos Evaluación y calificación energética Propuesta de mejoras
6

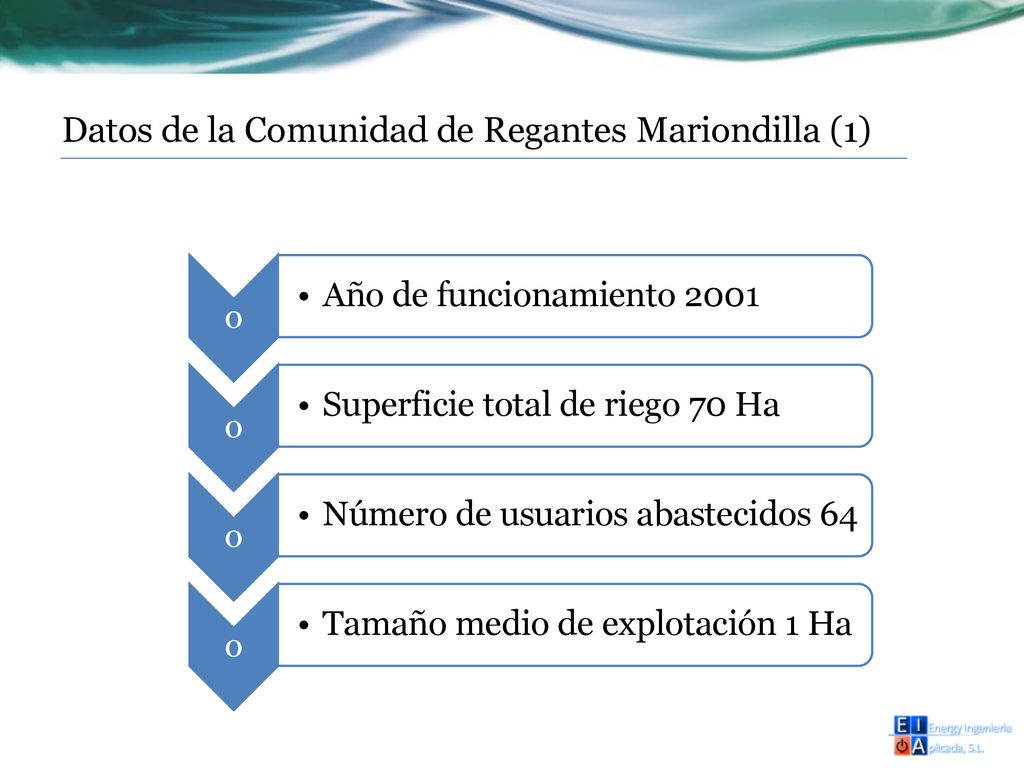

Datos de la Comunidad de Regantes Mariondilla (1)
Año de funcionamiento 2001 Superficie total de riego 70 Ha Número de usuarios abastecidos 64 Tamaño medio de explotación 1 Ha
7
Datos de la Comunidad de Regantes Mariondilla (2)
Volumen de agua captación 4,5 l/s Número de sectores hidraúlicos 2 Bombeos en pozos 1: 36,8 kW Volumen captación anual: m3
8

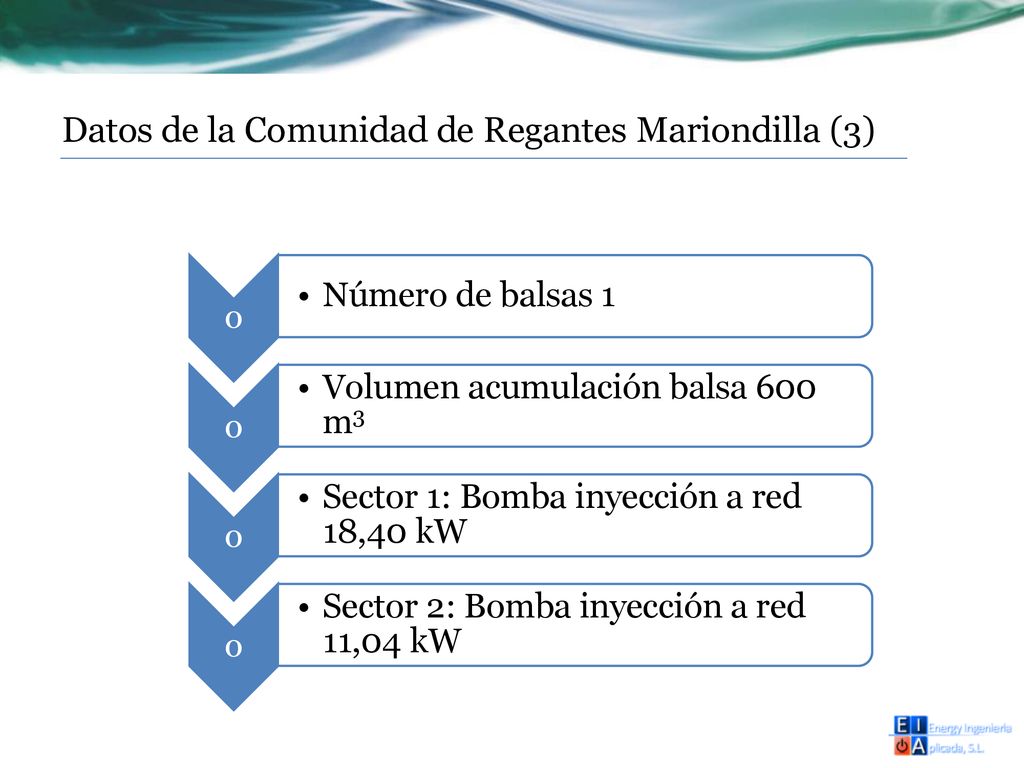

Datos de la Comunidad de Regantes Mariondilla (3)
Número de balsas 1 Volumen acumulación balsa 600 m3 Sector 1: Bomba inyección a red 18,40 kW Sector 2: Bomba inyección a red 11,04 kW
9

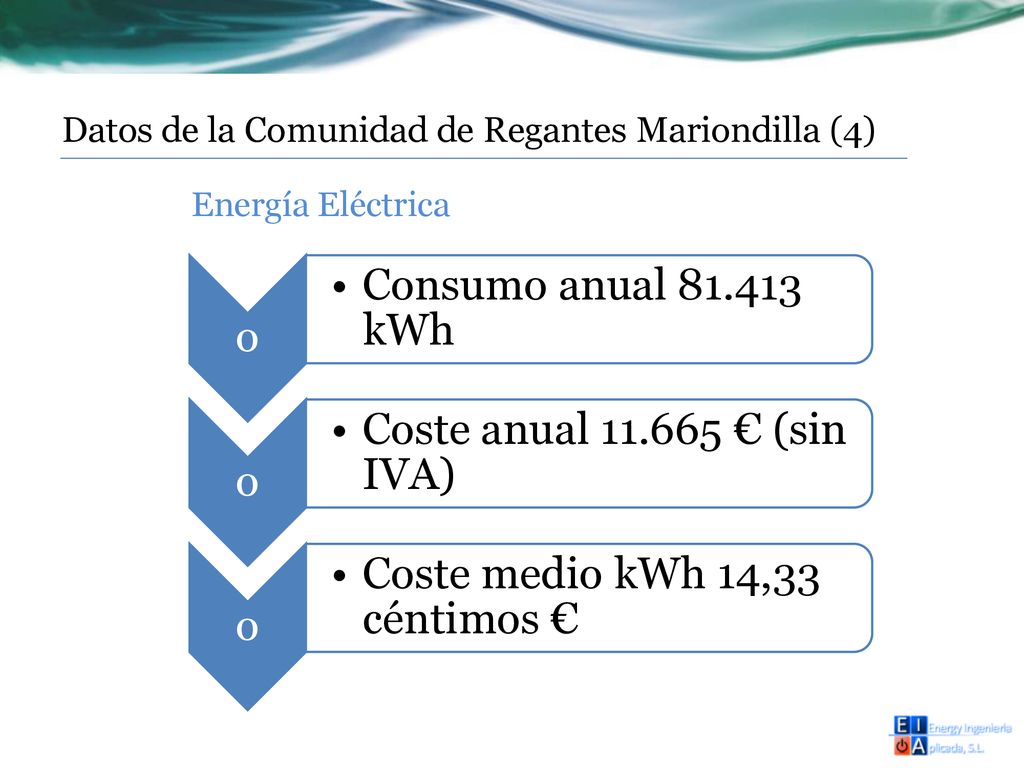

Datos de la Comunidad de Regantes Mariondilla (4)
Energía Eléctrica o Consumo anual kWh Coste anual € (sin IVA) Coste medio kWh 14,33 céntimos €
10

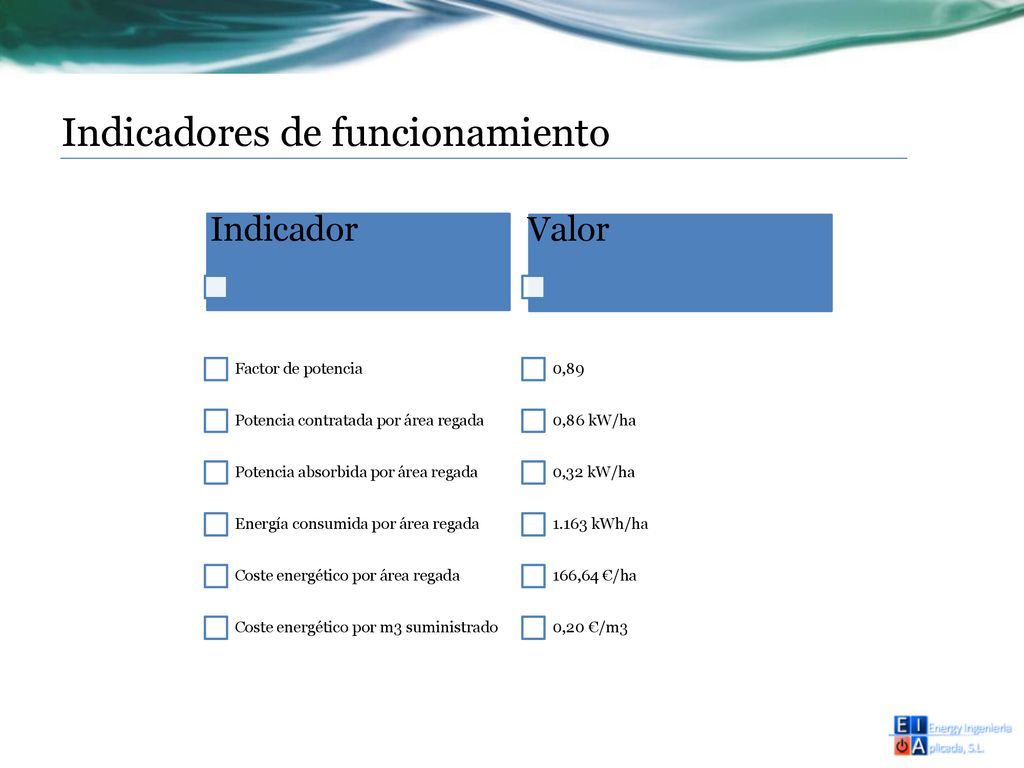

Indicadores de funcionamiento
Factor de potencia Potencia contratada por área regada Potencia absorbida por área regada Energía consumida por área regada Coste energético por área regada Coste energético por m3 suministrado Valor 0,89 0,86 kW/ha 0,32 kW/ha 1.163 kWh/ha 166,64 €/ha 0,20 €/m3
11

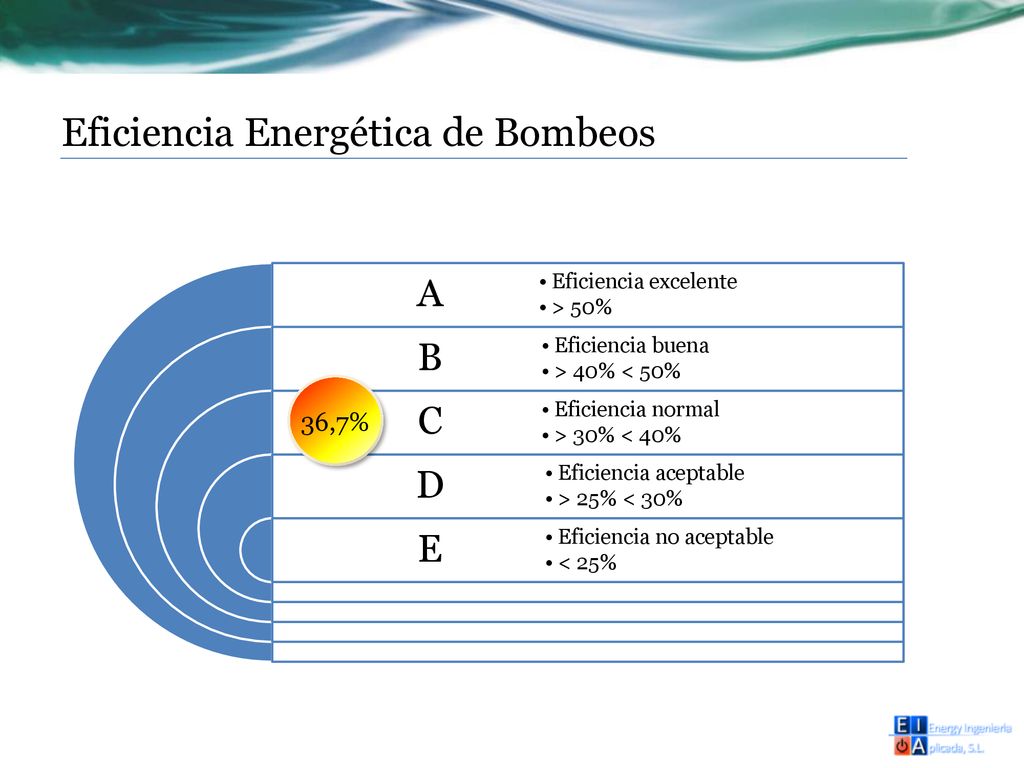

Eficiencia Energética de Bombeos
Eficiencia excelente > 50% Eficiencia buena > 40% < 50% Eficiencia normal > 30% < 40% Eficiencia aceptable > 25% < 30% Eficiencia no aceptable < 25% 36,7%
12

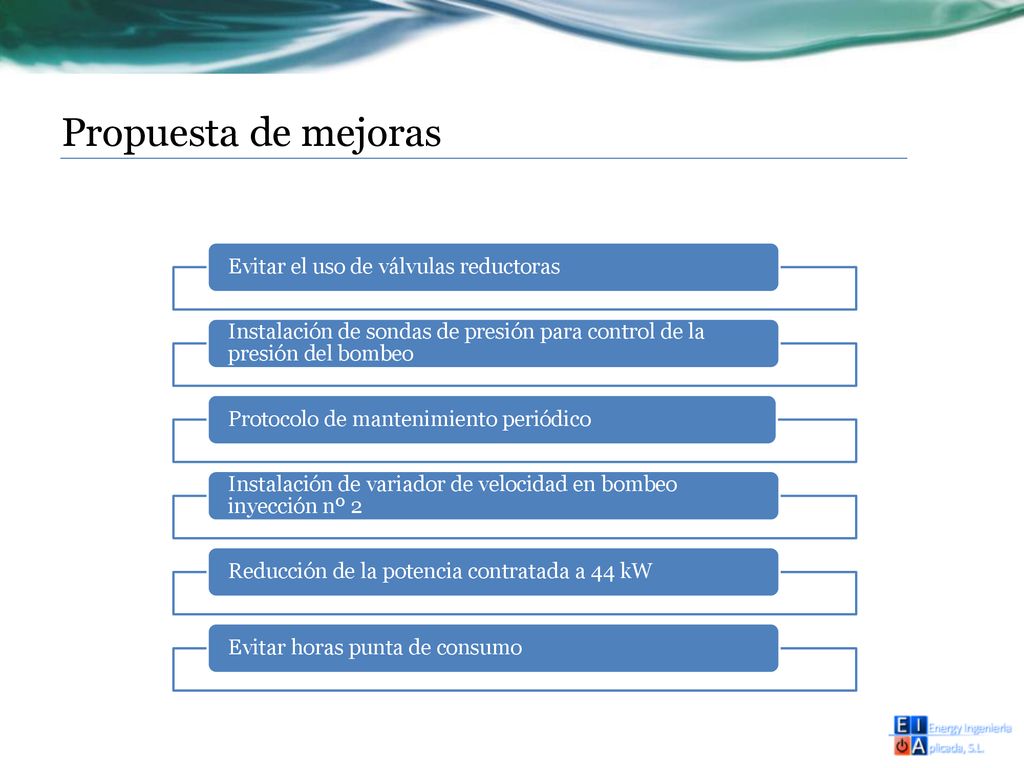

Propuesta de mejoras Evitar el uso de válvulas reductoras
Instalación de sondas de presión para control de la presión del bombeo Protocolo de mantenimiento periódico Instalación de variador de velocidad en bombeo inyección nº 2 Reducción de la potencia contratada a 44 kW Evitar horas punta de consumo
13
Gracias por su atencion
