1 SITUACIÓN ELÉCTRICA Y ENERGÉTICA SISTEMA INTERCONECTADO NACIONAL
Gerencia Centro Nacional de Despacho Dirigido a : Consejo Nacional de Operación de Gas CNO-Gas Diciembre de 2008

2 Situación Energética Actual

3 Seguimiento a los principales parámetros del SIN

4 Balance del SIN Enero – Noviembre 2008 - GWh

5 Evolución del embalse agregado. Período 2003-2008
A fines de noviembre las reservas útiles actuales (línea verde) han alcanzado el valor máximo registrado desde 2003, aunque iguales a las observadas en 2006 y en lo que va corrido de diciembre, continúan siendo las más altas para el mismo período. *Datos a 14 de diciembre de 2008

6 Volumen de los embalses a 14 de diciembre de 2008
Volumen Util Diario Nombre % ANTIOQUIA MIEL I 97.8 MIRAFLORES 91.6 PENOL 100.0 PLAYAS PORCE II 65.0 PUNCHINA 90.3 RIOGRANDE2 96.5 SAN LORENZO 89.9 TRONERAS 27.4 total Antioquia 97.7 CARIBE URRA1 90.0 total Caribe CENTRO AGREGADO BOGOTA 61.2 BETANIA 95.5 MUNA PRADO total Centro 63.6

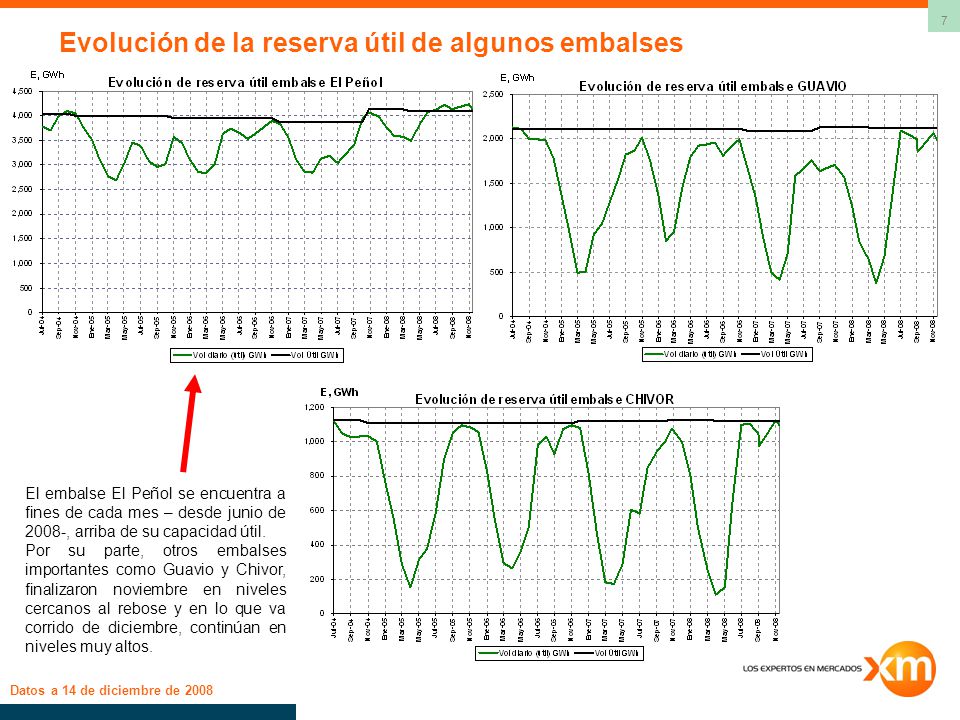

7 Evolución de la reserva útil de algunos embalses
El embalse El Peñol se encuentra a fines de cada mes – desde junio de 2008-, arriba de su capacidad útil. Por su parte, otros embalses importantes como Guavio y Chivor, finalizaron noviembre en niveles cercanos al rebose y en lo que va corrido de diciembre, continúan en niveles muy altos. Datos a 14 de diciembre de 2008

8 Aportes hidrológicos a 14 de diciembre de 2008

9 Evolución de aportes regionales durante 2008
Datos a 14 de diciembre de 2008

10 Evolución de aportes regionales durante 2008
Datos a 14 de diciembre de 2008

11 Evolución de aportes regionales durante 2008
Datos a 14 de diciembre de 2008

12 Anomalías de la temperatura superficial del mar (TSM)
Las imágenes muestran la evolución del campo térmico superficial sobre el océano mundial, expresado en anomalías de la TSM, durante las últimas semanas. En resumen, continúan las condiciones neutrales, caracterizadas con anomalías alternantes en signo a lo largo del Pacífico ecuatorial. Fuente imagen: CPC-NCEP-NOAA.

13 Pronóstico NWS/NCEP (NOAA)
Las imágenes de arriba corresponden a los resultados de dos corridas del sistema de modelación del NCEP (National Centers for Environmental Prediction, adscrito a la NOAA), CFS (Coupled Forecasting System Model), con resolución trimestral, y diez días de diferencia, siendo la de la derecha la más reciente. Según este modelo, continuarían esperándose condiciones ligeramente más frías de lo normal en el Pacífico tropical desde la línea de cambio de fecha en dirección a América del sur, durante todo el horizonte de pronóstico (ene-ago/2009).

14 Resumen de pronósticos del Instituto IRI
La imagen de la izquierda muestra el análisis más reciente (19 de noviembre) de los resultados de los modelos de predicción climática más relevantes, realizado por el instituto IRI. La tabla de convenciones de dicha figura presenta en su parte superior los modelos dinámicos, y en la inferior los estadísticos. Las imágenes de la derecha permiten conocer la probabilidad de ocurrencia de eventos El Niño-La Niña para los próximos meses. En resumen, se podrían esperar condiciones neutrales durante todo el horizonte de pronóstico. Fuente: The International Research Institute for Climate and Society

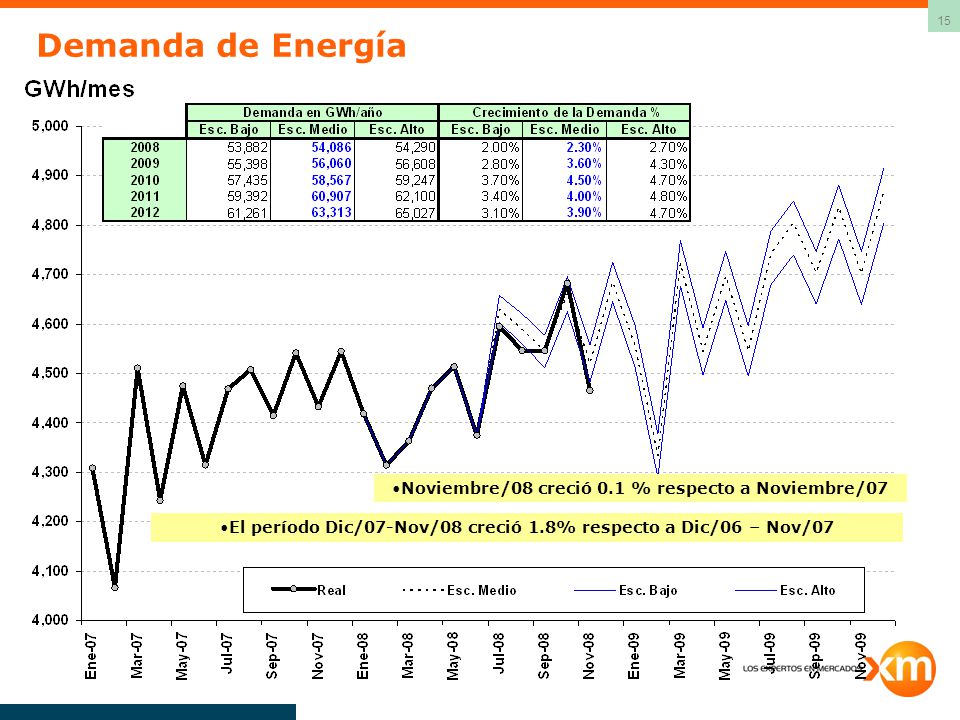

15 Demanda de Energía Noviembre/08 creció 0.1 % respecto a Noviembre/07
El período Dic/07-Nov/08 creció 1.8% respecto a Dic/06 – Nov/07

16 Demanda de Potencia Demanda Máxima 2007: 9093 MW
*Valor Preliminar

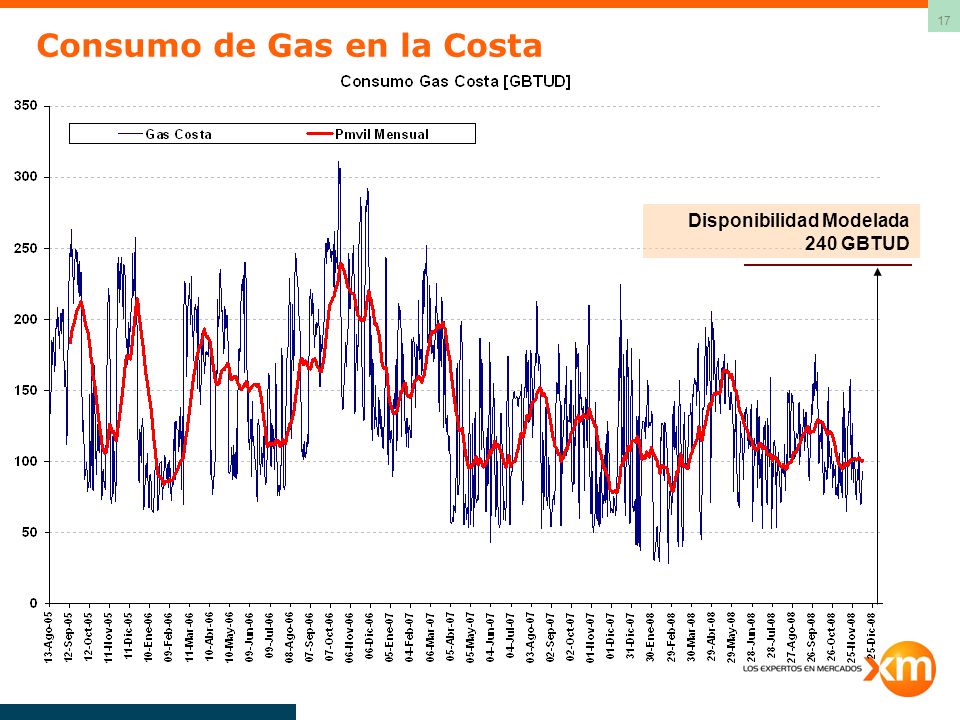

17 Consumo de Gas en la Costa
Disponibilidad Modelada 240 GBTUD

18 Consumo de Gas en el interior
Disponibilidad Modelada 85 GBTUD

19 Estudio energético de Mediano Plazo Supuestos

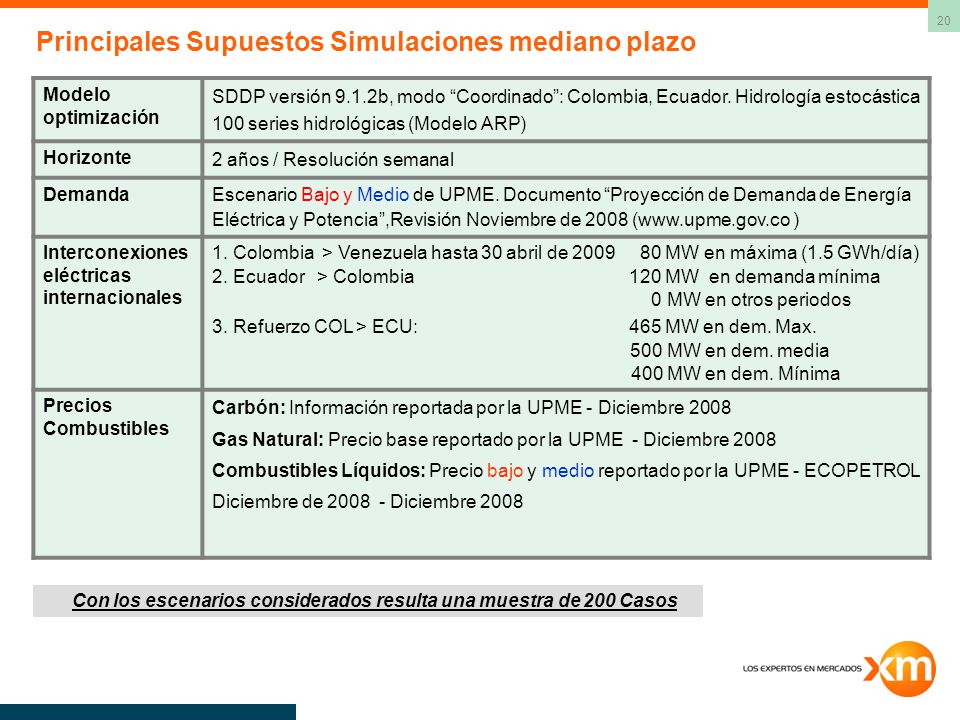

20 Principales Supuestos Simulaciones mediano plazo
Modelo optimización SDDP versión 9.1.2b, modo “Coordinado”: Colombia, Ecuador. Hidrología estocástica 100 series hidrológicas (Modelo ARP) Horizonte 2 años / Resolución semanal Demanda Escenario Bajo y Medio de UPME. Documento “Proyección de Demanda de Energía Eléctrica y Potencia”,Revisión Noviembre de 2008 ( ) Interconexiones eléctricas internacionales 1. Colombia > Venezuela hasta 30 abril de MW en máxima (1.5 GWh/día) 2. Ecuador > Colombia MW en demanda mínima 0 MW en otros periodos 3. Refuerzo COL > ECU: MW en dem. Max. 500 MW en dem. media 400 MW en dem. Mínima Precios Combustibles Carbón: Información reportada por la UPME - Diciembre 2008 Gas Natural: Precio base reportado por la UPME - Diciembre 2008 Combustibles Líquidos: Precio bajo y medio reportado por la UPME - ECOPETROL Diciembre de Diciembre 2008 Con los escenarios considerados resulta una muestra de 200 Casos

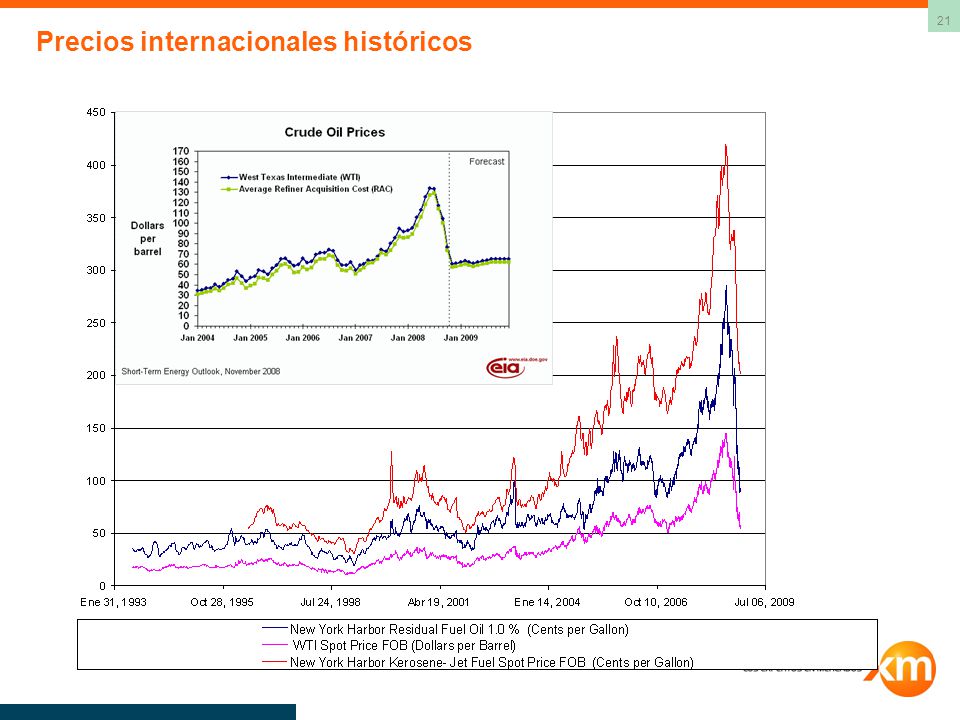

21 Precios internacionales históricos

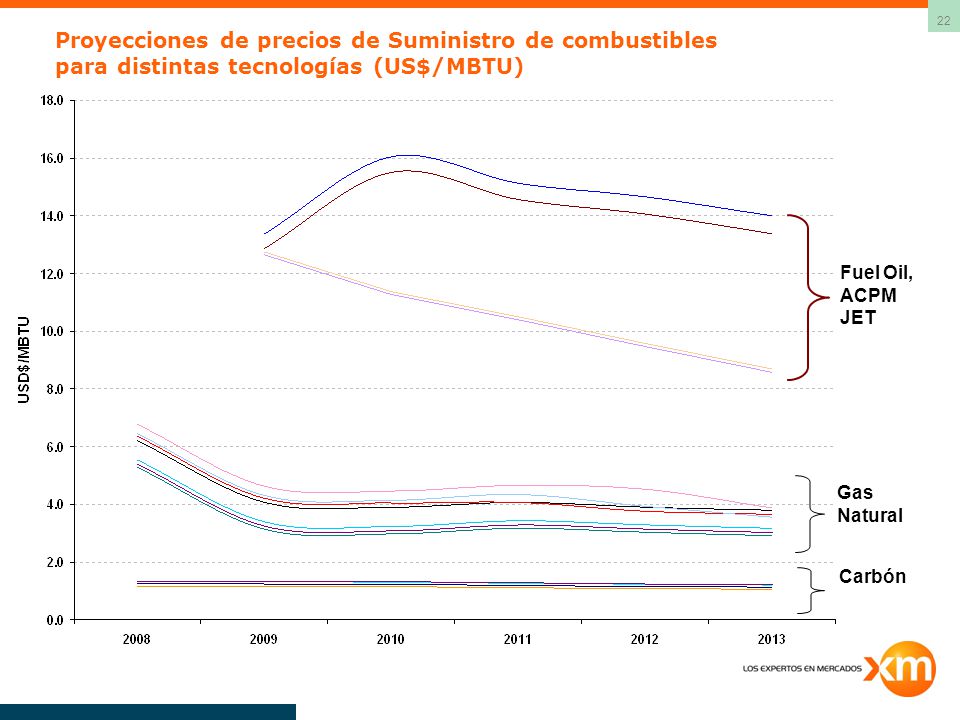

22 Proyecciones de precios de Suministro de combustibles para distintas tecnologías (US$/MBTU)
Fuel Oil, ACPM JET Gas Natural Carbón

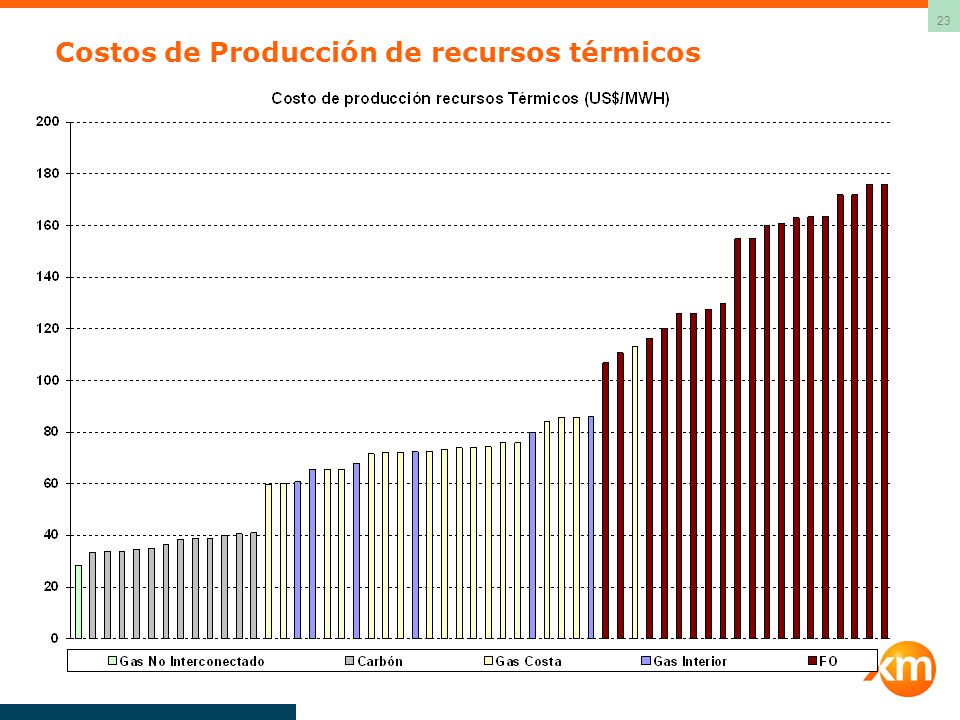

23 Costos de Producción de recursos térmicos

24 Franja de variación de los Aportes Hídricos

25 Estudio energético de Mediano Plazo Resultados

26 Resultados. Balance Energetico medio GWh/día

27 Resultados. Generación térmica media GWh/día

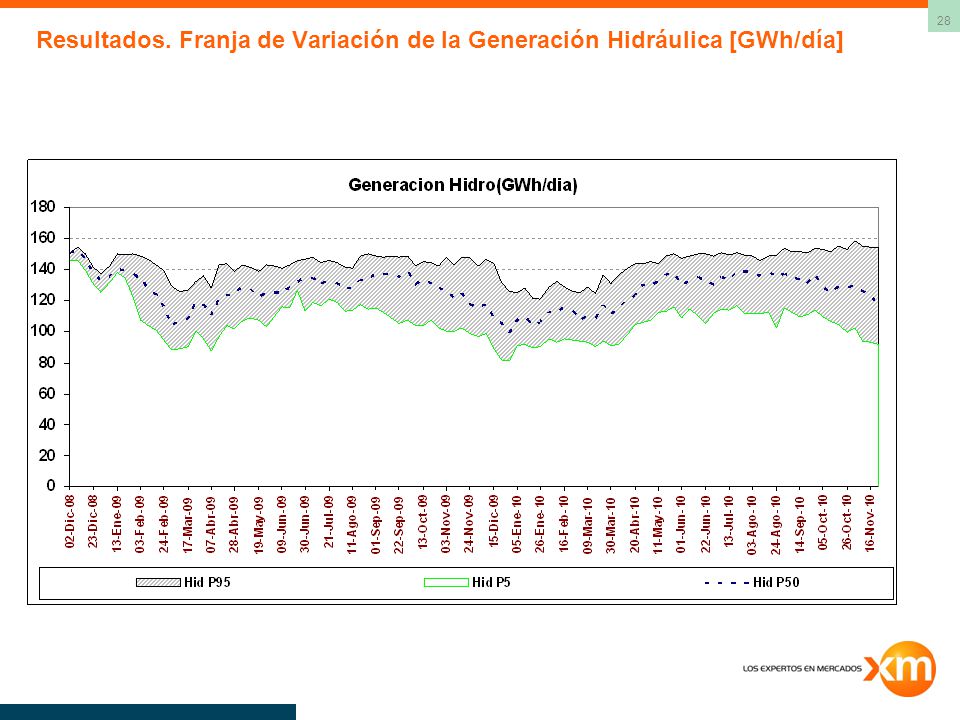

28 Resultados. Franja de Variación de la Generación Hidráulica [GWh/día]

29 Resultados. Franja de Variación de la Generación térmica [GWh/día]

30 Franja de variación de la evolución del embalse agregado

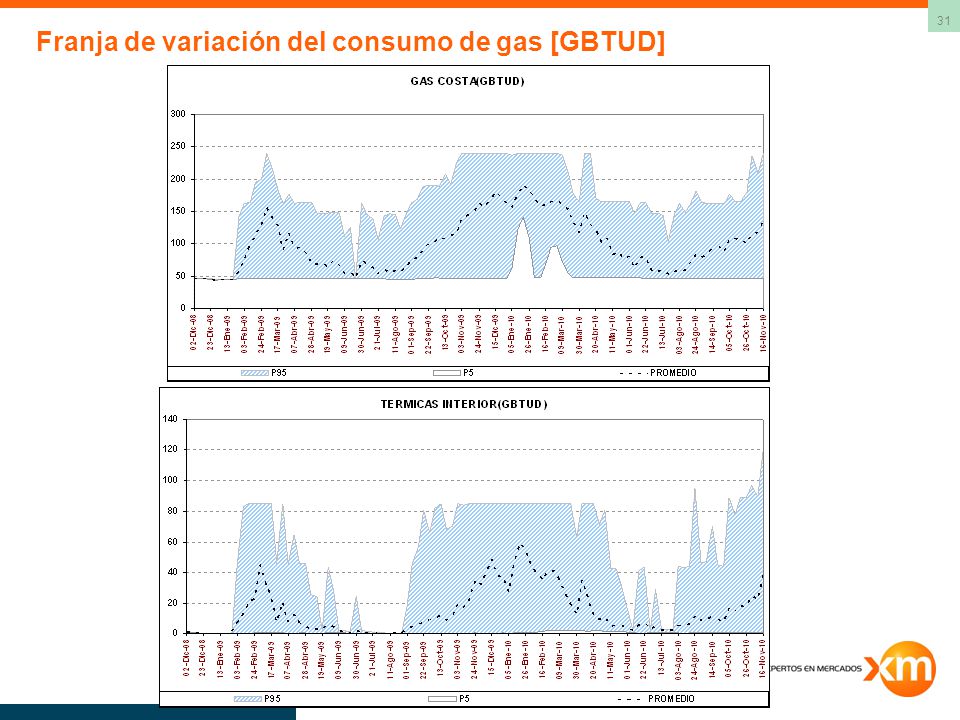

31 Franja de variación del consumo de gas [GBTUD]

32 Indices de confiabilidad

33 Estudio energético de Mediano Plazo Conclusiones y Recomendaciones

34 Conclusiones El estudio de mediano plazo estocástico muestra que en el verano 2008/2009, se atiende satisfactoriamente la demanda del SIN más la exportaciones a Ecuador y Venezuela, registrando niveles de generación térmica que en promedio pueden superar entre 40 GWh/día en algunas semanas del presente verano. Para el verano 2009/2010 estos niveles son similares y se sitúan entre 40 y 50 GWh/día por varias semanas. Las reservas agregadas del SIN se espera desciendan entre 40-45% de total útil en ambos veranos. En términos promedio, no se observan altos consumos de combustibles líquidos. Sin embargo, en los escenarios extremos en el verano 2009/2010 se aprecian valores diferentes de cero y cuya magnitud real dependerá de la disponibilidad de los recursos con gas y carbón. Se observa que para el percentil 95 de los consumos gas en la costa y el interior, en ambos veranos, se alcanzan los niveles máximos de disponibilidad considerados (240 y 85 GBTU respectivamente en cada Zona)

35 Recomendaciones Ante escenarios similares a los modelados, la variable hidrológica y la disponibilidad de gas, jugarán un papel determinante en la atención de la demanda en el verano , por lo anterior se recomienda hacer un seguimiento constante a estas variables. Contar con la ampliación contemplada (total o parcial) del gasoducto Ballenas - Barranca de 190 a 260 MPCD para el verano (Diciembre 2009), reduce la vulnerabilidad en la atención de la demanda del SIN ante eventos hidrológicos extremos. De igual forma, se requiere que las obras programadas en el mediano plazo para aumento en producción (Gibraltar, Cusiana y otros) se ejecuten en los tiempos previstos. Dado el cambio de tendencia que se ha dado en el comportamiento de la economía mundial y nacional y los precios de los combustibles fósiles, es conveniente seguir monitoreando tanto la demanda como el precio de los combustibles. Aunque no observan problemas para atender la demanda del SIN más exportaciones en el mediano plazo, es recomendable realizar un seguimiento continuo a las variables energéticas en caso presentarse un aumento considerable y prolongado de las exportaciones internacionales.

36 Calle 12 Sur N° 18 – 168, PBX: 57(4) 317 2929 FAX: 57(4) 317 0833, Medellín – Colombia
