FÍSICA II GRADO Ingeniería Mecánica

Presentación del tema: "FÍSICA II GRADO Ingeniería Mecánica"— Transcripción de la presentación:

1 FÍSICA II GRADO Ingeniería Mecánica
Escuela Politécnica Superior Universidad de Sevilla FÍSICA II GRADO Ingeniería Mecánica La segunda sesión de prácticas de los grupos L1, L3 y L5 es el lunes 18 de marzo de 2019.

2 FÍSICA II GRADO Ingeniería Mecánica
Escuela Politécnica Superior Universidad de Sevilla FÍSICA II GRADO Ingeniería Mecánica Tema 1. Campo electrostático en el vacío. Potencial eléctrico Prof. Norge Cruz Hernández

3 Tema 1. Campo electrostático en el vacío. Potencial eléctrico (5 horas)
1.1 Introducción 1.2 Fenómenos eléctricos. Carga eléctrica. Ley de Coulomb. 1.3 Concepto de campo eléctrico. Campo eléctrico creado por una carga puntual. 1.4 Principio de superposición. Campo eléctrico creado por una distribución continua de carga. 1.5 Flujo eléctrico. Teorema de Gauss. Aplicaciones. 1.6 Carácter conservativo del campo eléctrico. Potencial electrostático y energía potencial electrostática

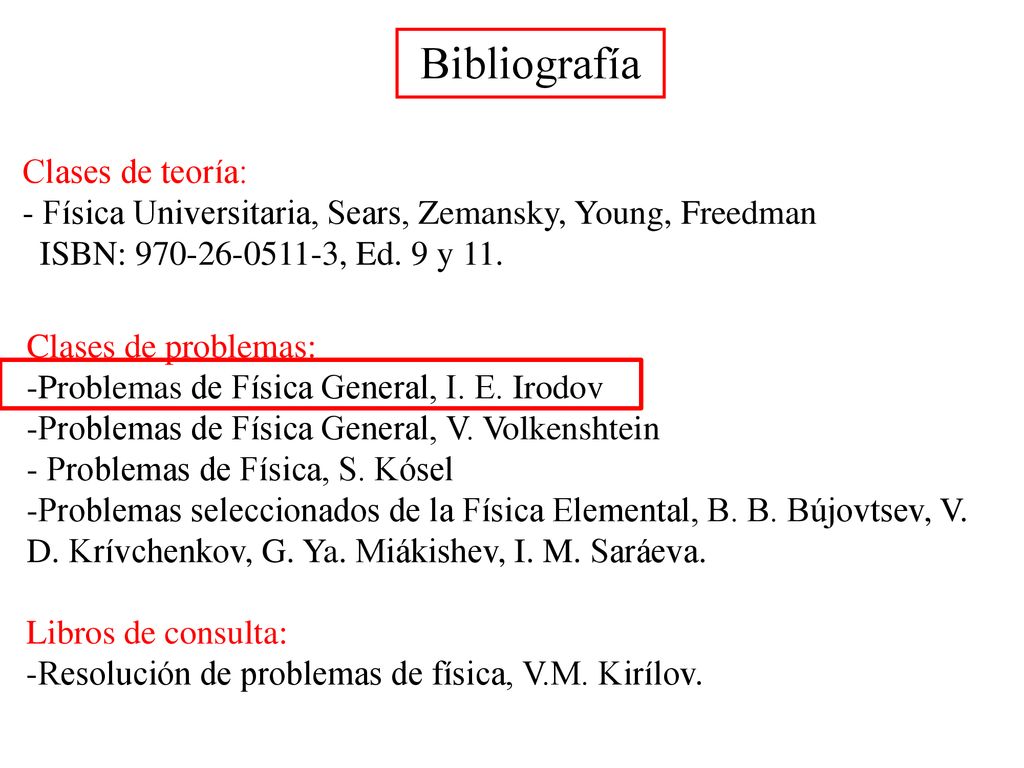

4 Bibliografía Clases de teoría:
- Física Universitaria, Sears, Zemansky, Young, Freedman ISBN: , Ed. 9 y 11. Clases de problemas: -Problemas de Física General, I. E. Irodov Problemas de Física General, V. Volkenshtein Problemas de Física, S. Kósel Problemas seleccionados de la Física Elemental, B. B. Bújovtsev, V. D. Krívchenkov, G. Ya. Miákishev, I. M. Saráeva. Libros de consulta: Resolución de problemas de física, V.M. Kirílov.

5 Energía potencial eléctrica en un campo de varias cargas puntuales
Intentemos calcular el trabajo que realiza la fuerza eléctrica ejercida sobre una carga de prueba por otras cargas puntuales.

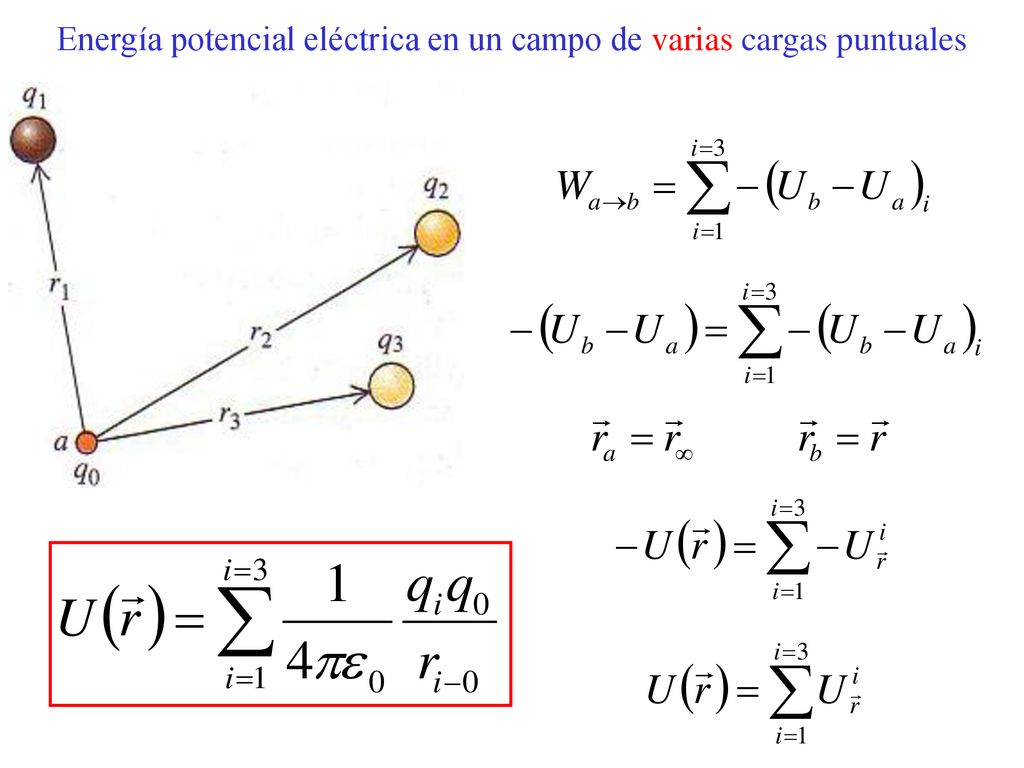

6 Energía potencial eléctrica en un campo de varias cargas puntuales

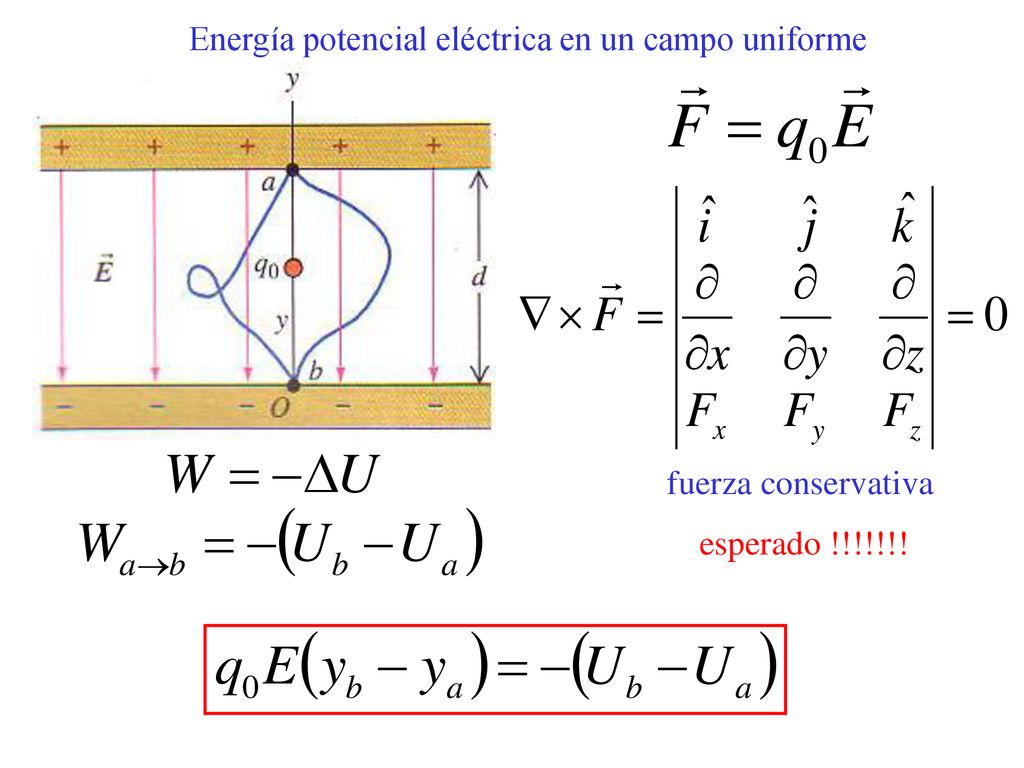

7 Energía potencial eléctrica en un campo uniforme
fuerza conservativa esperado !!!!!!!

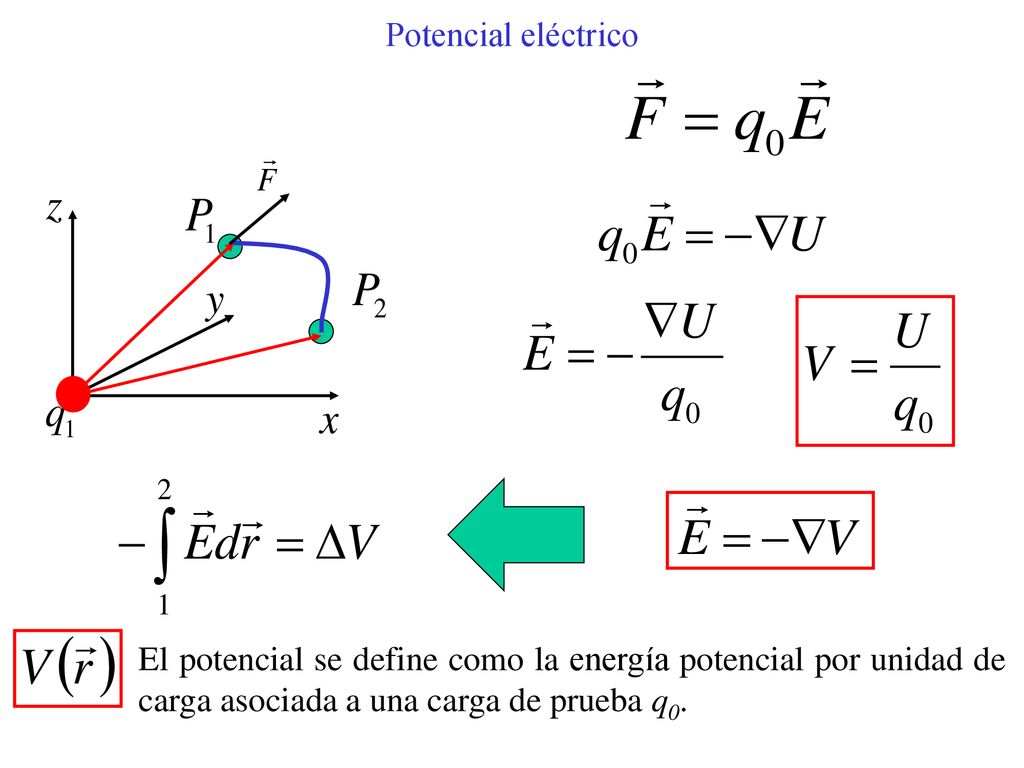

8 Potencial eléctrico El potencial se define como la energía potencial por unidad de carga asociada a una carga de prueba q0.

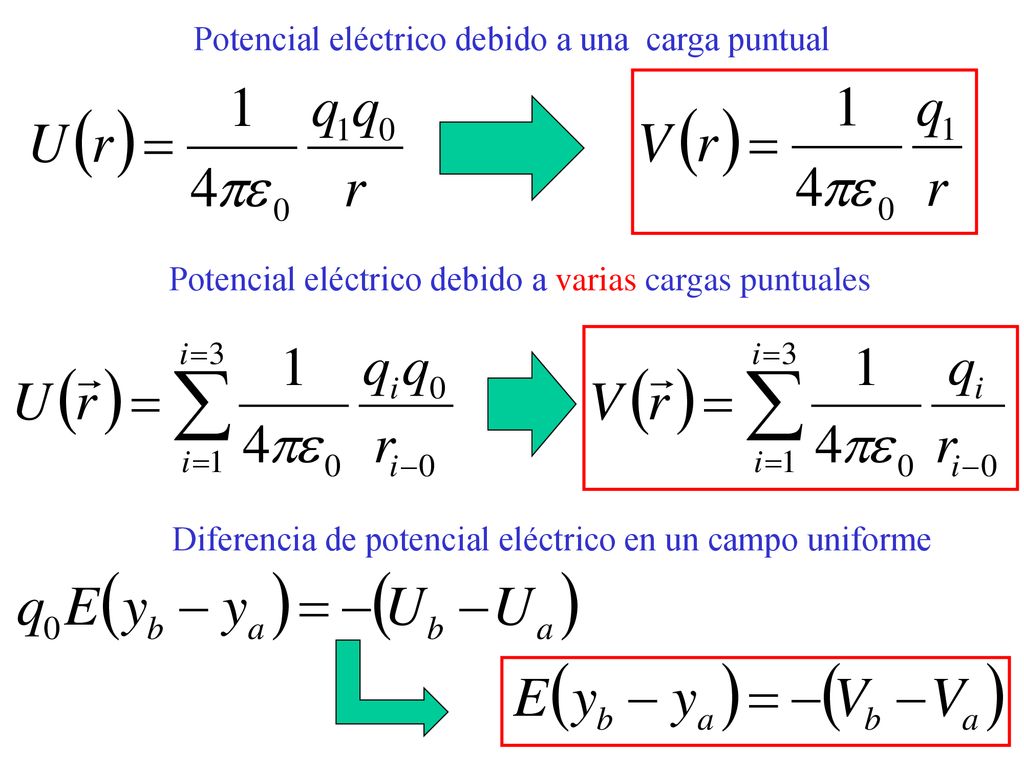

9 Potencial eléctrico debido a una carga puntual
Potencial eléctrico debido a varias cargas puntuales Diferencia de potencial eléctrico en un campo uniforme

10 Potencial eléctrico debido a varias cargas puntuales
Potencial eléctrico debido a distribución de cargas

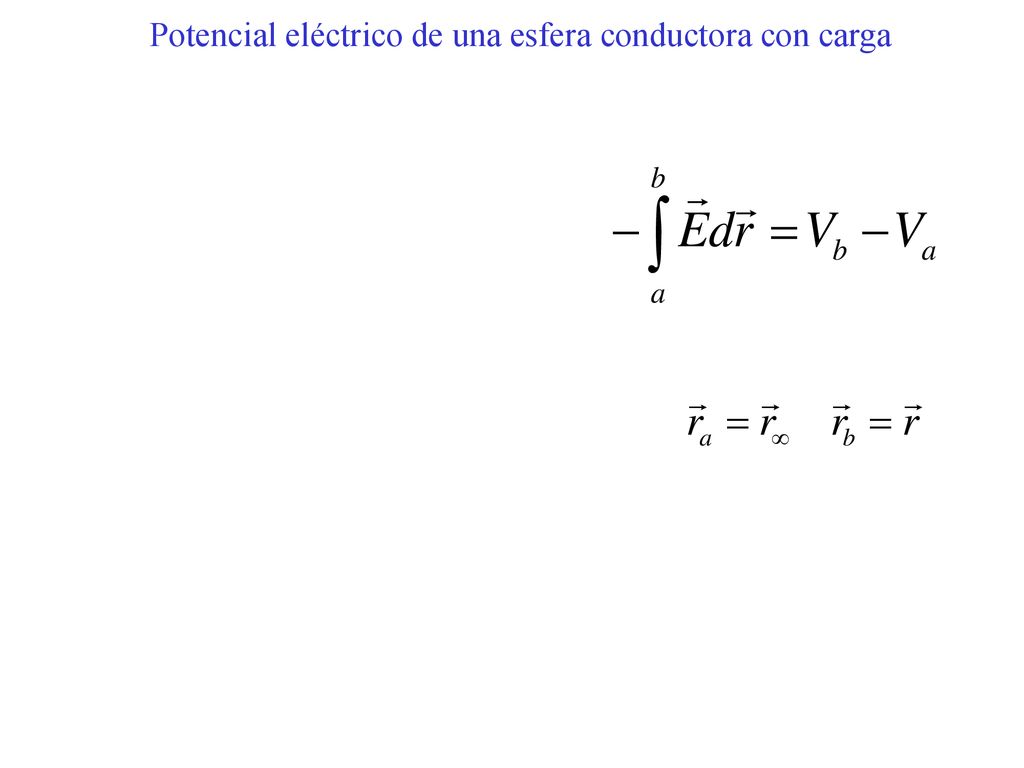

11 Potencial eléctrico de una esfera conductora con carga

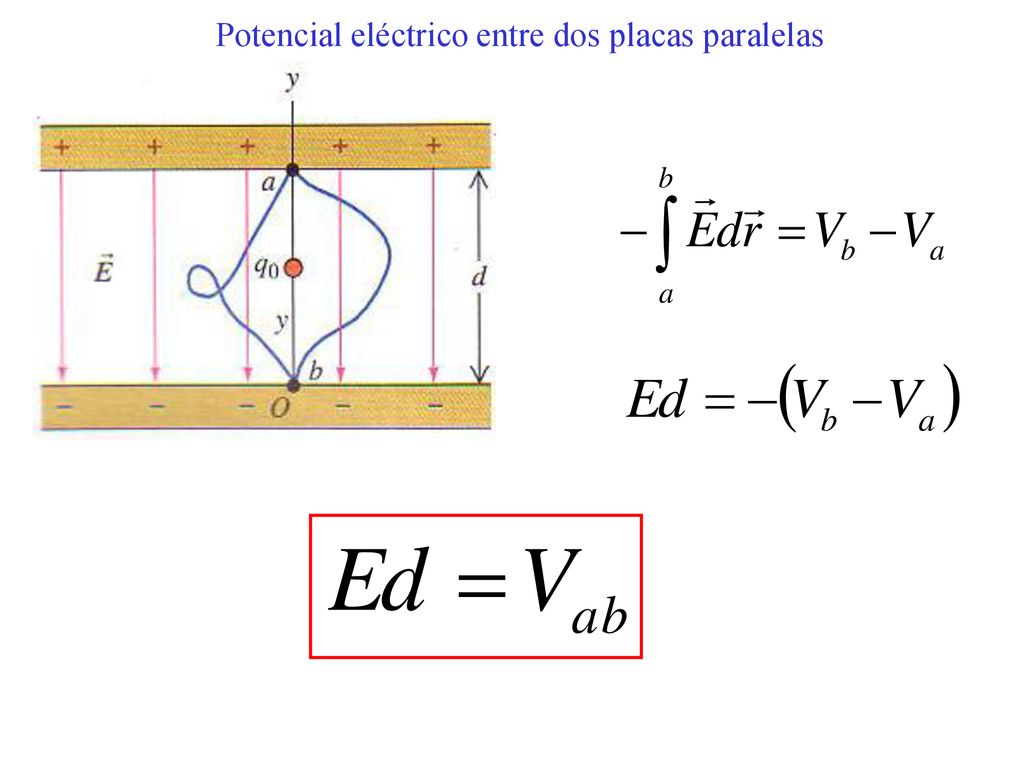

12 Potencial eléctrico entre dos placas paralelas

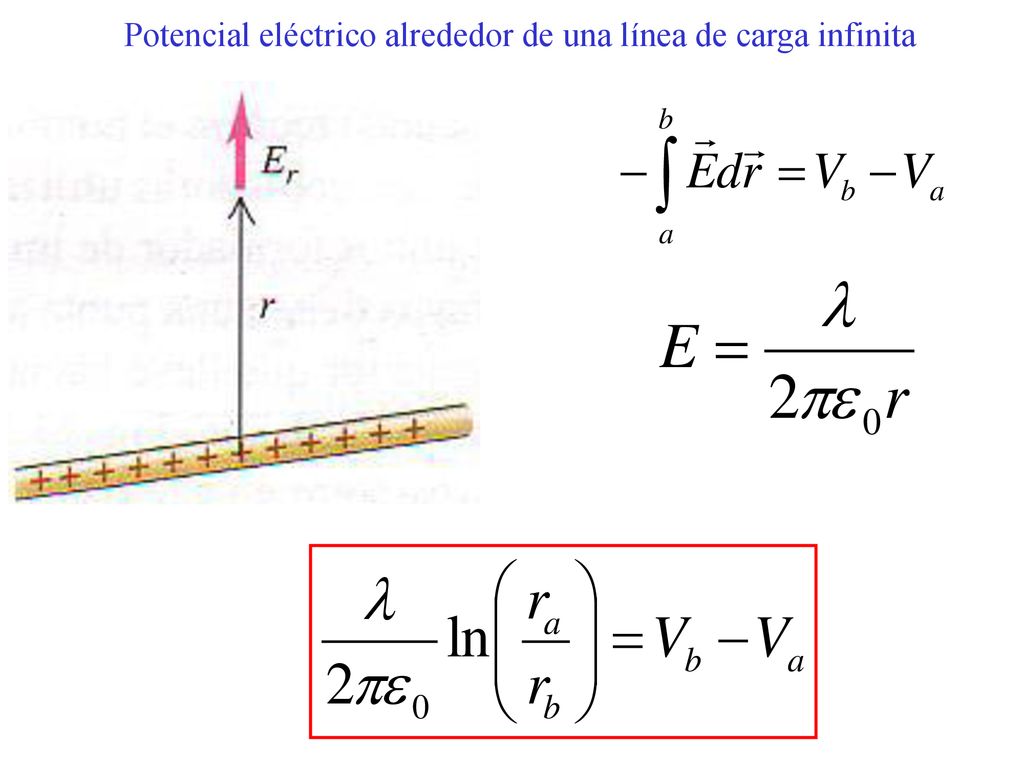

13 Potencial eléctrico alrededor de una línea de carga infinita

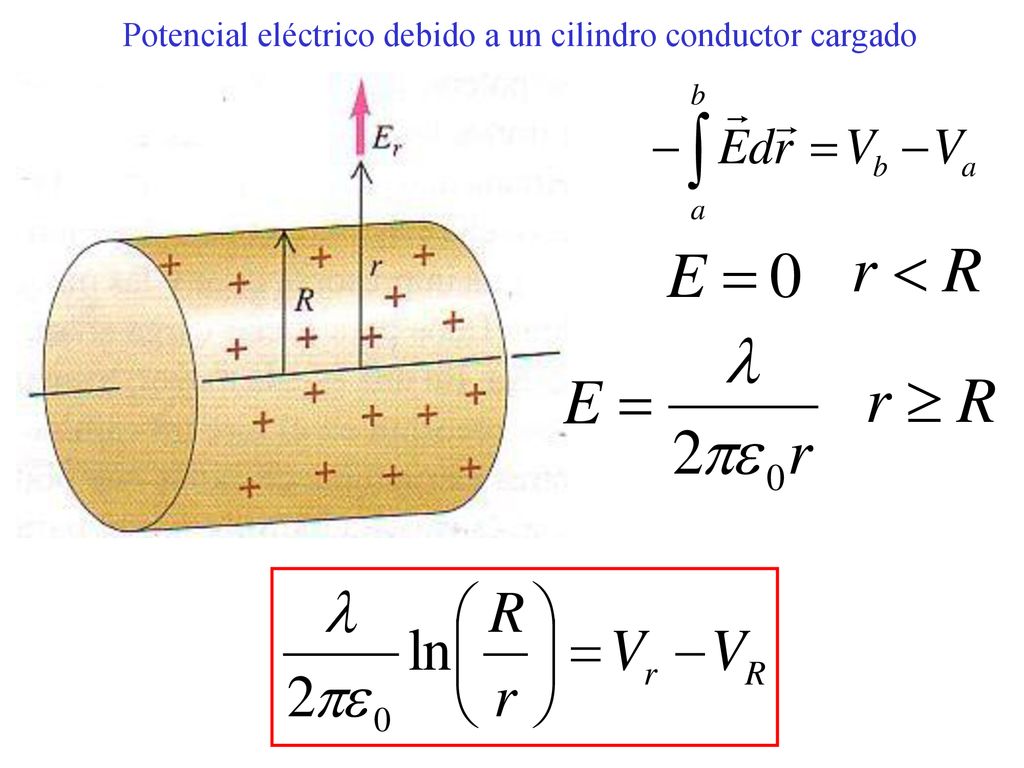

14 Potencial eléctrico debido a un cilindro conductor cargado

15 Potencial eléctrico debido a un anillo cargado

16 Superficies equipotenciales
Una superficie equipotencial es una superficie que tiene el mismo potencial eléctrico en todos sus puntos. El campo eléctrico es perpendicular a las superficie equipotenciales superficies equipotenciales de una carga puntual

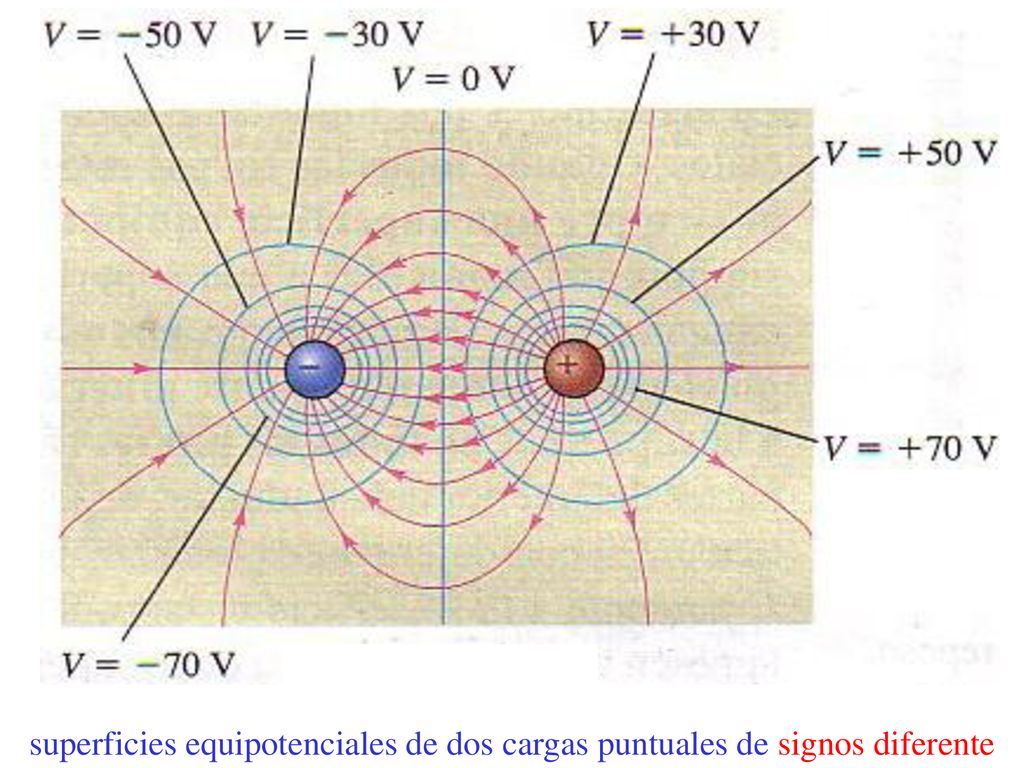

17 superficies equipotenciales de dos cargas puntuales de signos diferente

18 superficies equipotenciales de dos cargas puntuales de signos iguales

19 superficies equipotenciales de una carga y un plano infinito

20 la superficie de un conductor es equipotencial
superficies equipotenciales
