1 SUBSISTEMAS INTEGRADOS DIGITALES UNIV. CARDOZO GONZALES JOSÉ LUIS UNIV. DIEZ CANSECO ROCA ADRIAN DARIO

2 INTRODUCCIÓN Los circuitos integrados son la base fundamental del desarrollo de la electrónica en la actualidad, debido a la tendencia a facilitar y economizar las tareas del hombre. Los circuitos cuyos componentes realizan operaciones análogas a las que indican los operadores lógicos se llaman "Circuitos Lógicos" o "circuitos digitales". Los Circuitos Lógicos están compuestos por elementos digitales como la compuerta AND (Y), compuerta OR (O), compuerta NOT (NO) y otras combinaciones muy complejas de los circuitos antes mencionados.

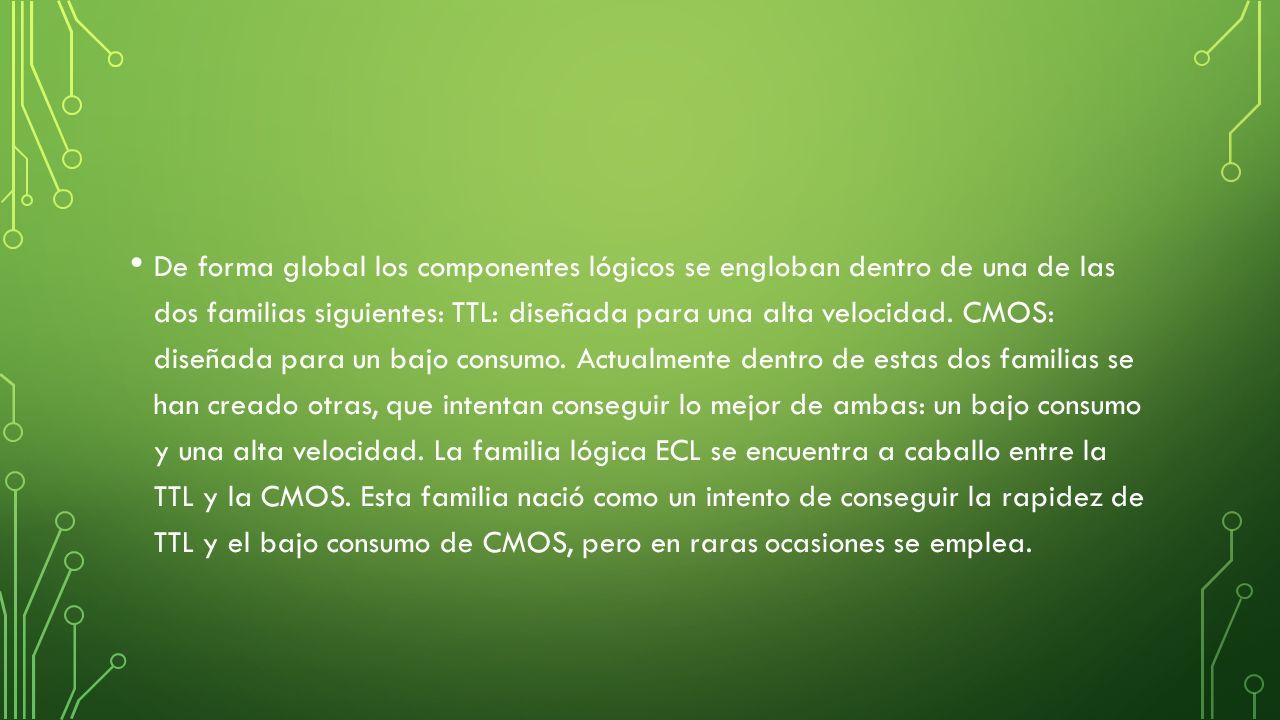

3 De forma global los componentes lógicos se engloban dentro de una de las dos familias siguientes: TTL: diseñada para una alta velocidad. CMOS: diseñada para un bajo consumo. Actualmente dentro de estas dos familias se han creado otras, que intentan conseguir lo mejor de ambas: un bajo consumo y una alta velocidad. La familia lógica ECL se encuentra a caballo entre la TTL y la CMOS. Esta familia nació como un intento de conseguir la rapidez de TTL y el bajo consumo de CMOS, pero en raras ocasiones se emplea.

4 L: Low power = dsipación de potencia muy baja LS: Low power Schottky = disipación y tiempo de propagación pequeño. S: Schottky = disipación normal y tiempo de propagación pequeño. AS: Advanced Schottky = disipación normal y tiempo de propagación extremadamente pequeño.

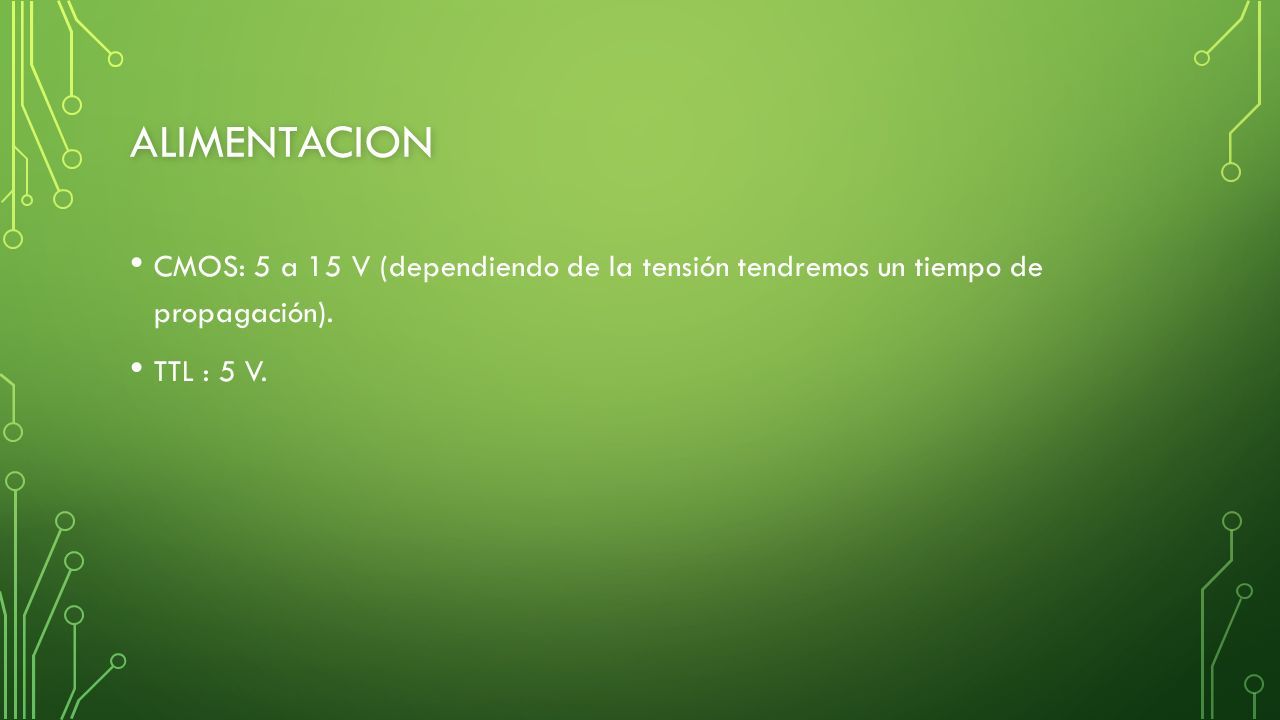

5 ALIMENTACION CMOS: 5 a 15 V (dependiendo de la tensión tendremos un tiempo de propagación). TTL : 5 V.

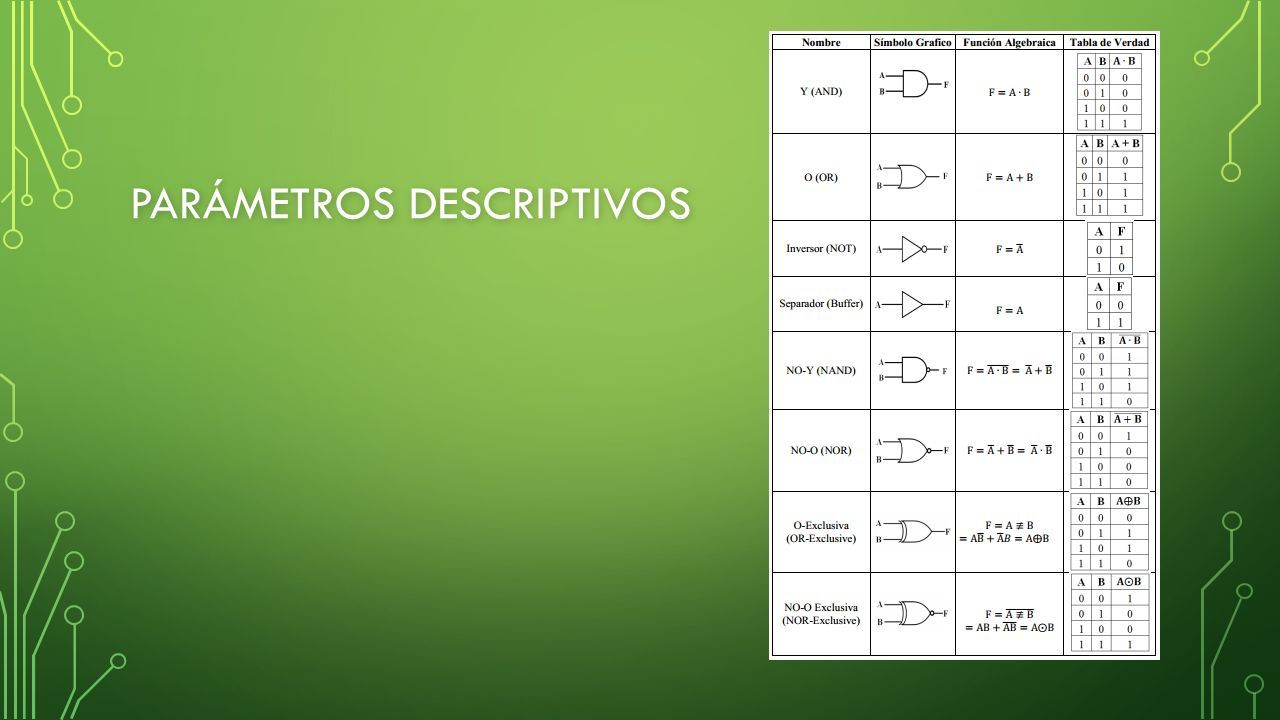

6 PARÁMETROS DESCRIPTIVOS

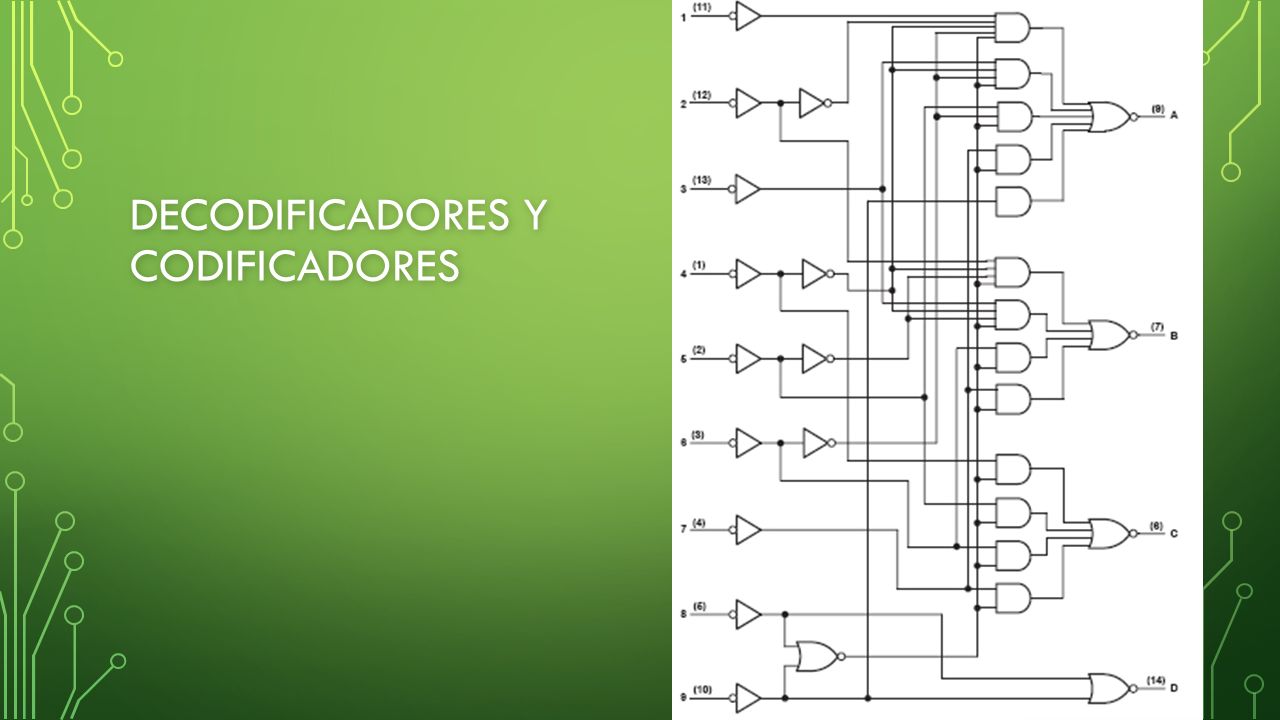

7 DECODIFICADORES Y CODIFICADORES

8 MULTIPLEXORES Y DEMULTIPLEXORES

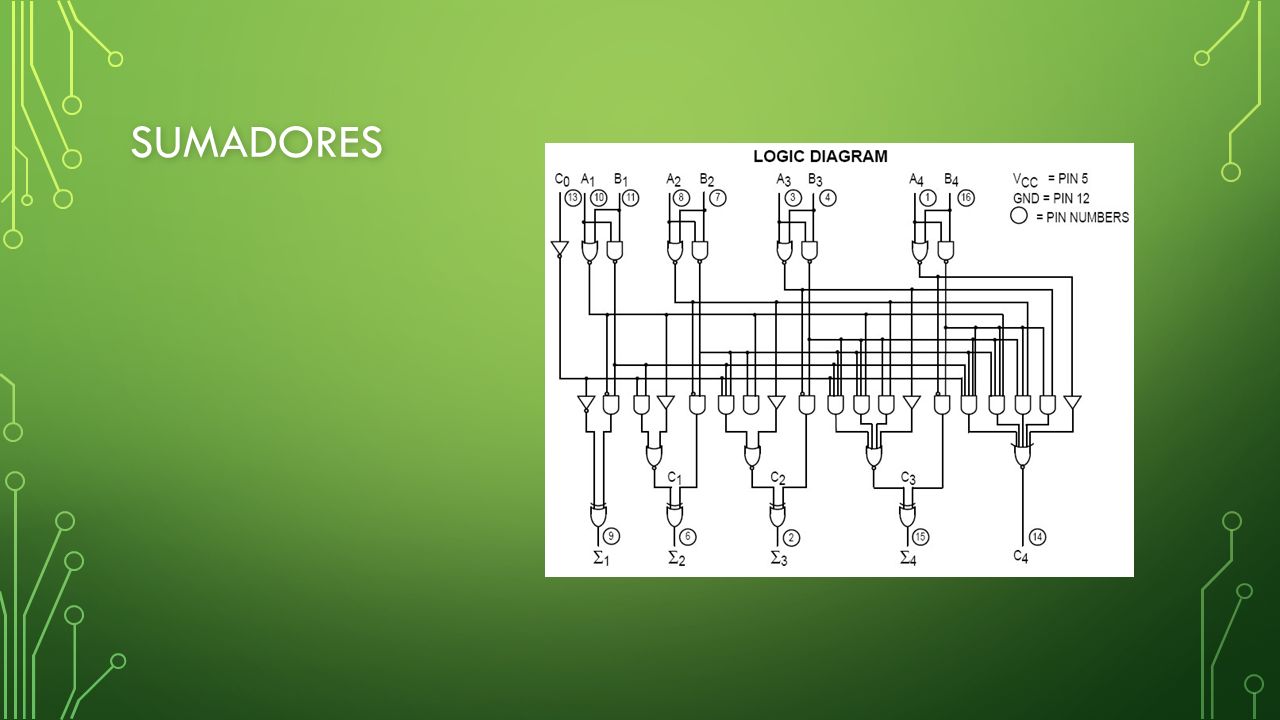

9 SUMADORES

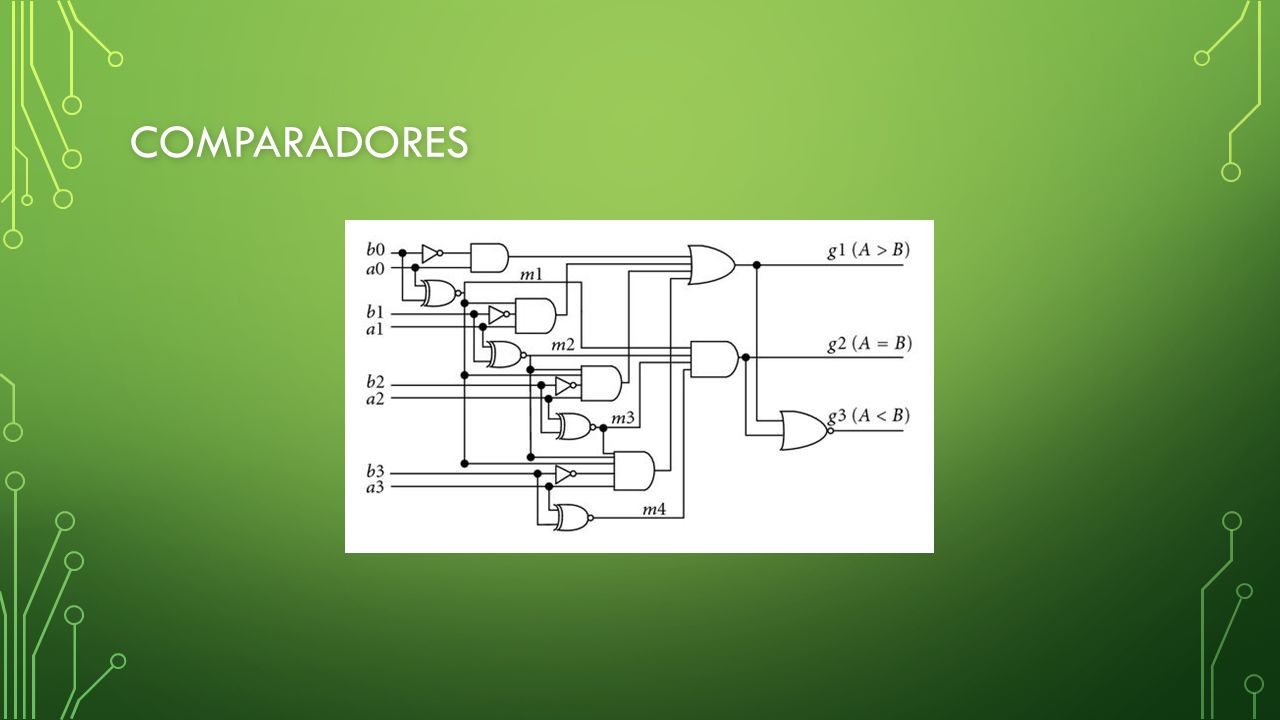

10 COMPARADORES

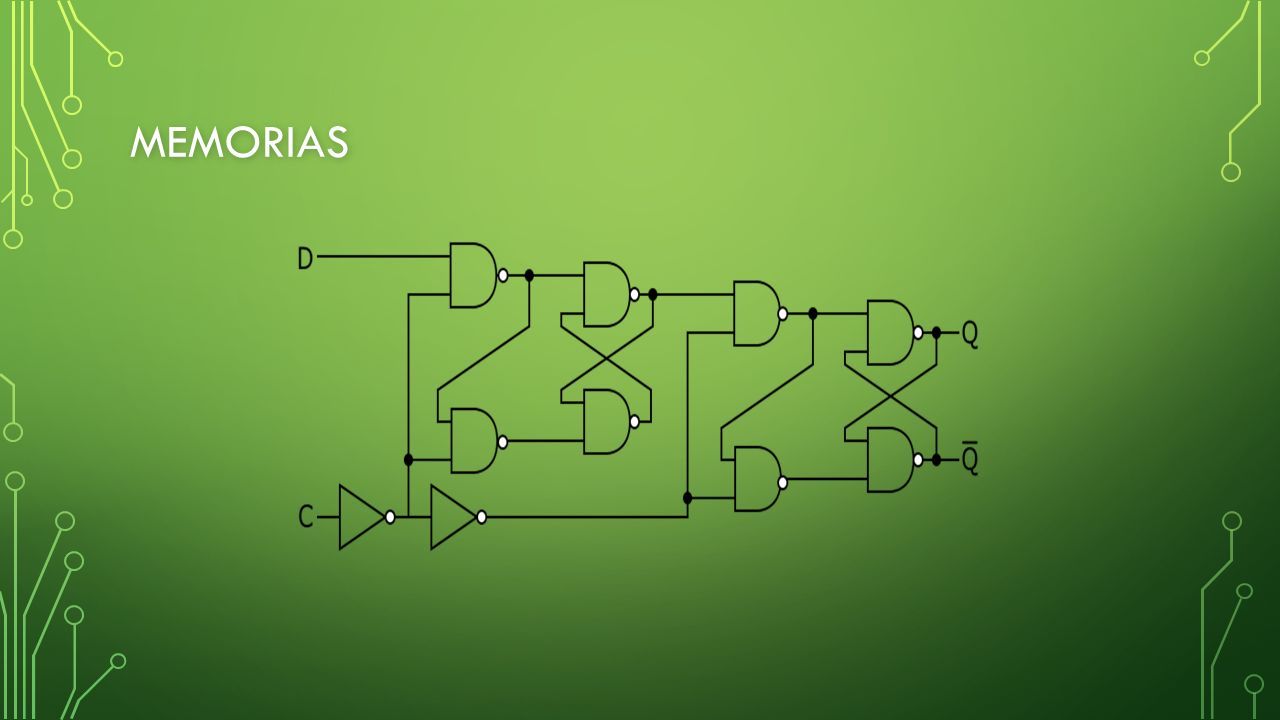

11 MEMORIAS

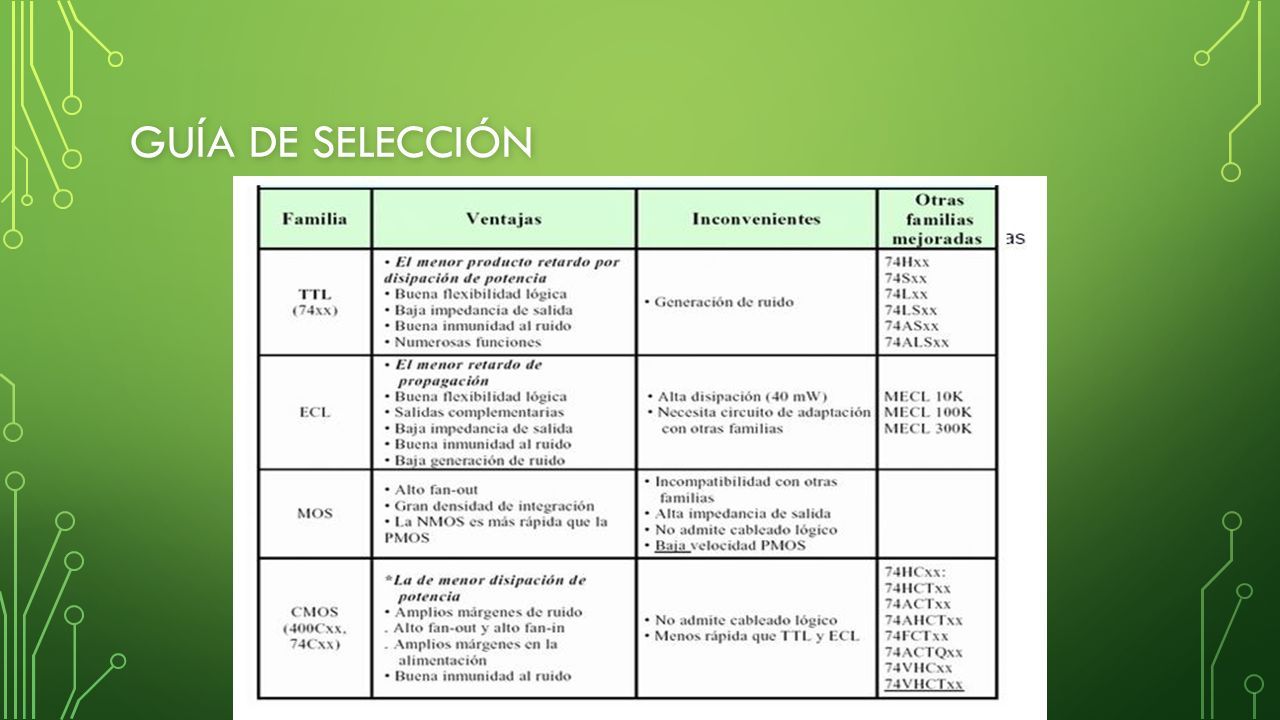

12 GUÍA DE SELECCIÓN

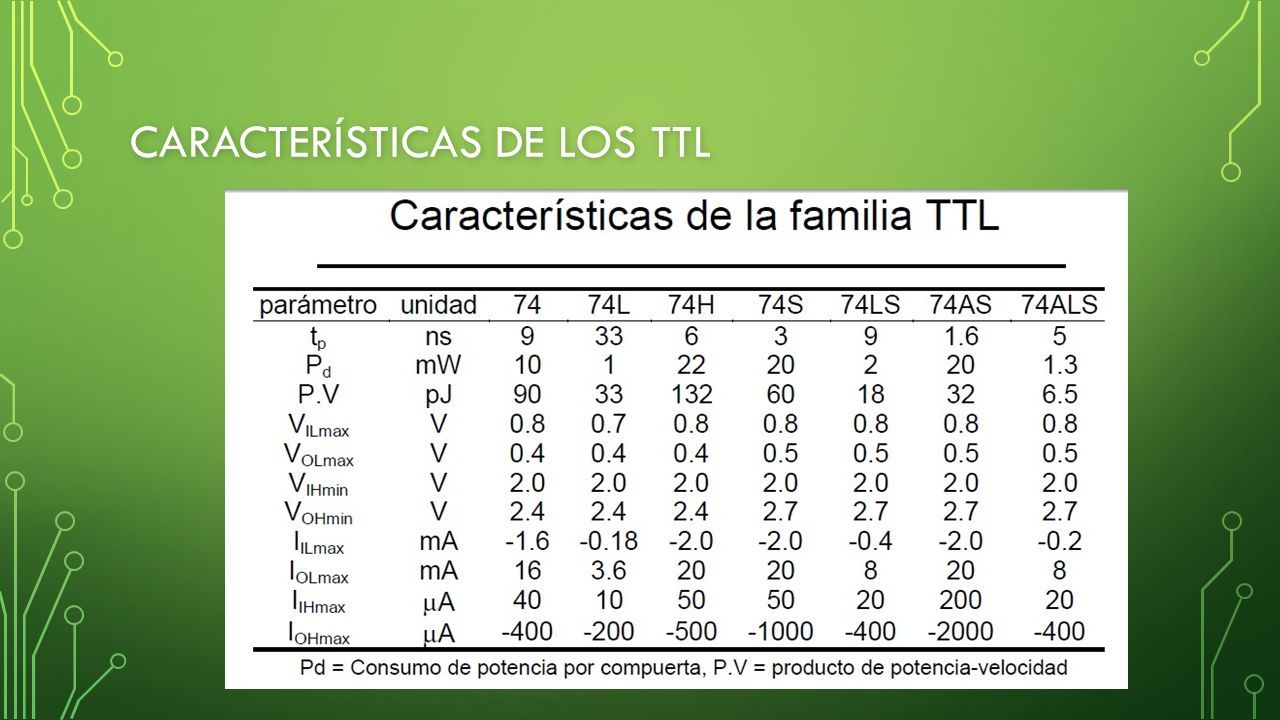

13 CARACTERÍSTICAS DE LOS TTL

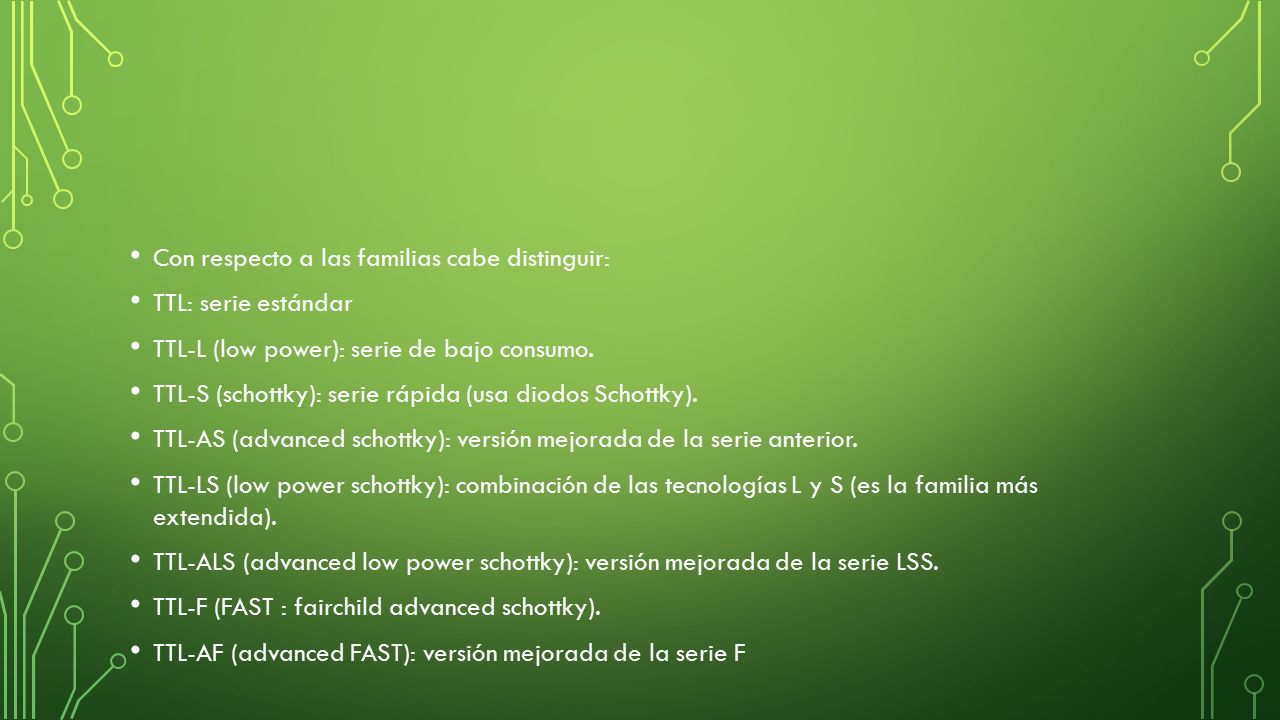

14 Con respecto a las familias cabe distinguir: TTL: serie estándar TTL-L (low power): serie de bajo consumo. TTL-S (schottky): serie rápida (usa diodos Schottky). TTL-AS (advanced schottky): versión mejorada de la serie anterior. TTL-LS (low power schottky): combinación de las tecnologías L y S (es la familia más extendida). TTL-ALS (advanced low power schottky): versión mejorada de la serie LSS. TTL-F (FAST : fairchild advanced schottky). TTL-AF (advanced FAST): versión mejorada de la serie F

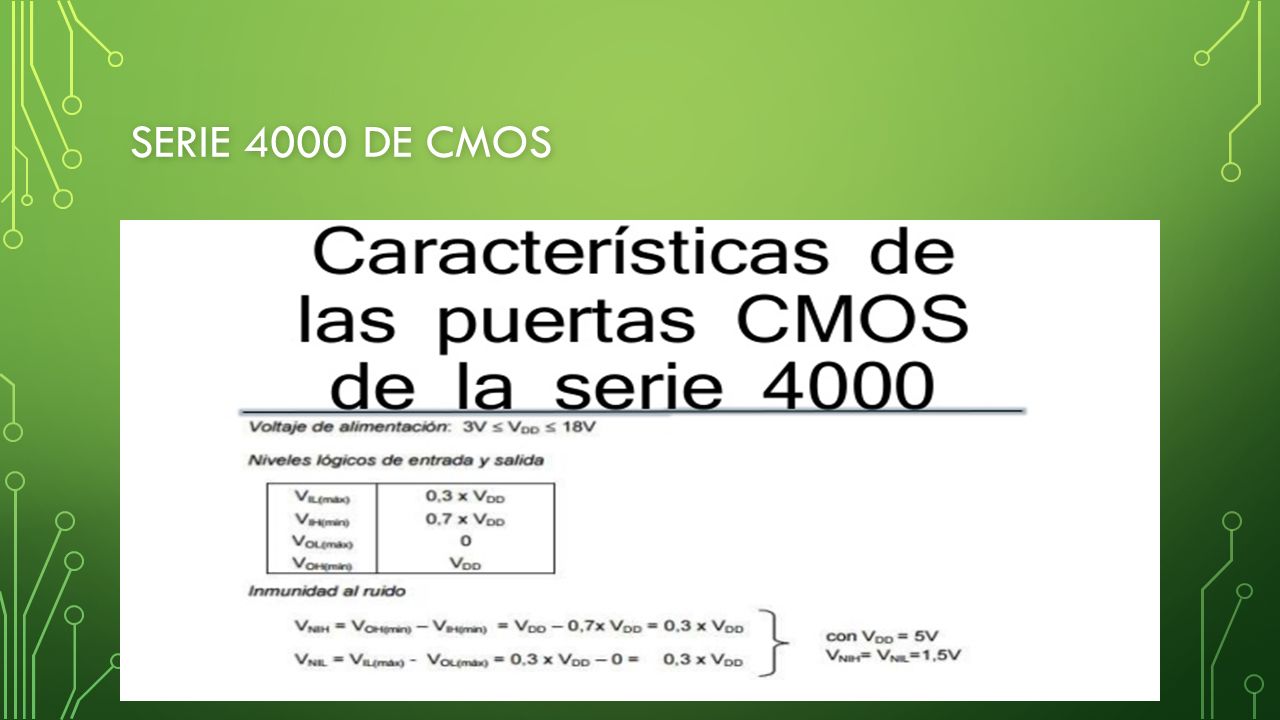

15 SERIE 4000 DE CMOS

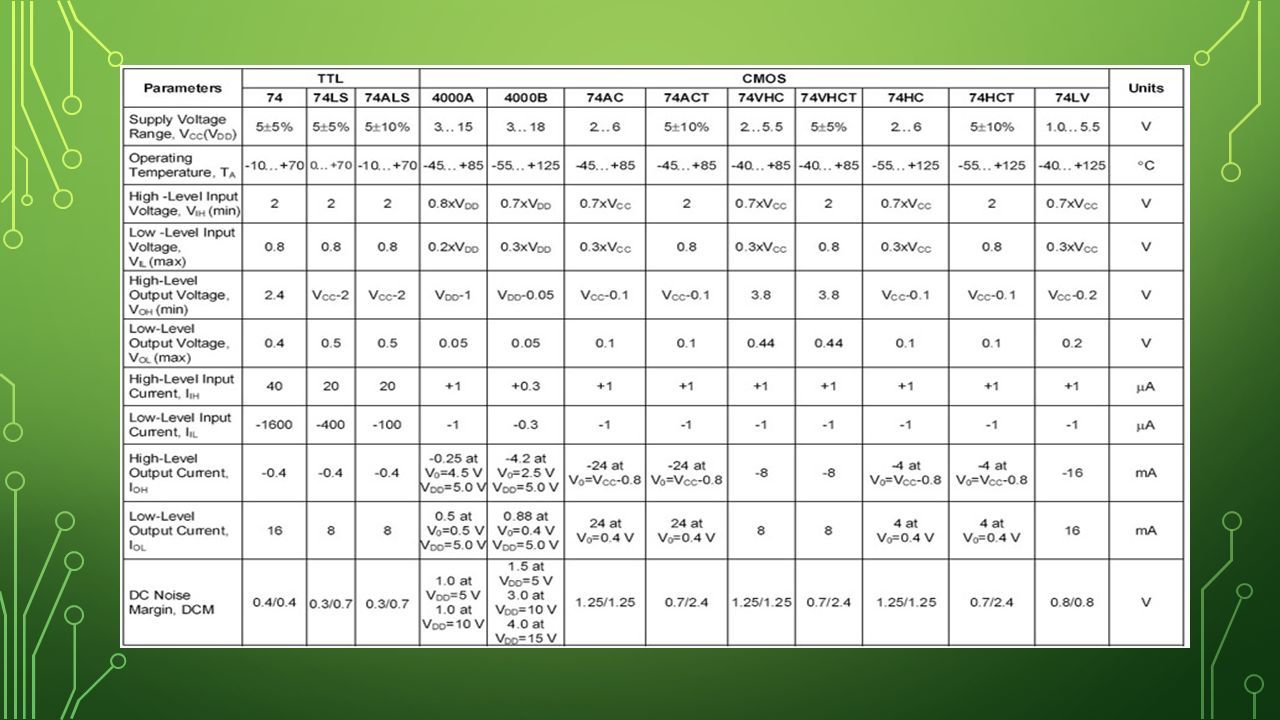

16

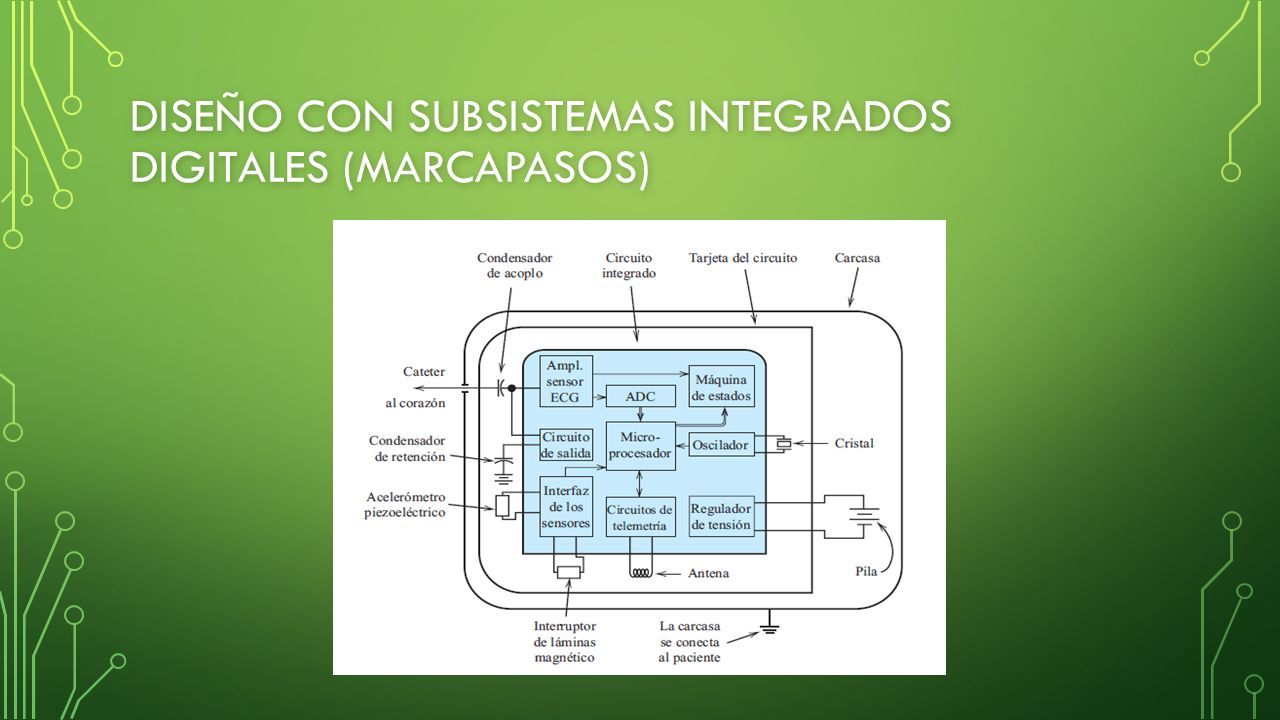

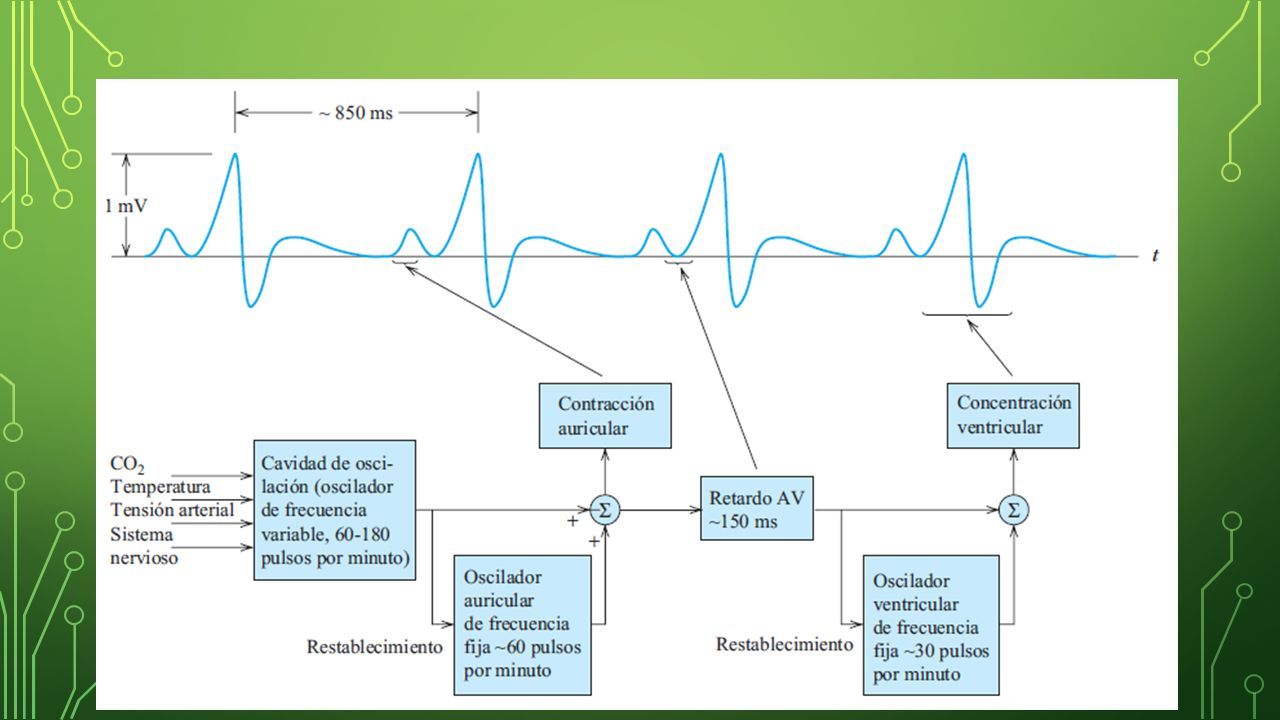

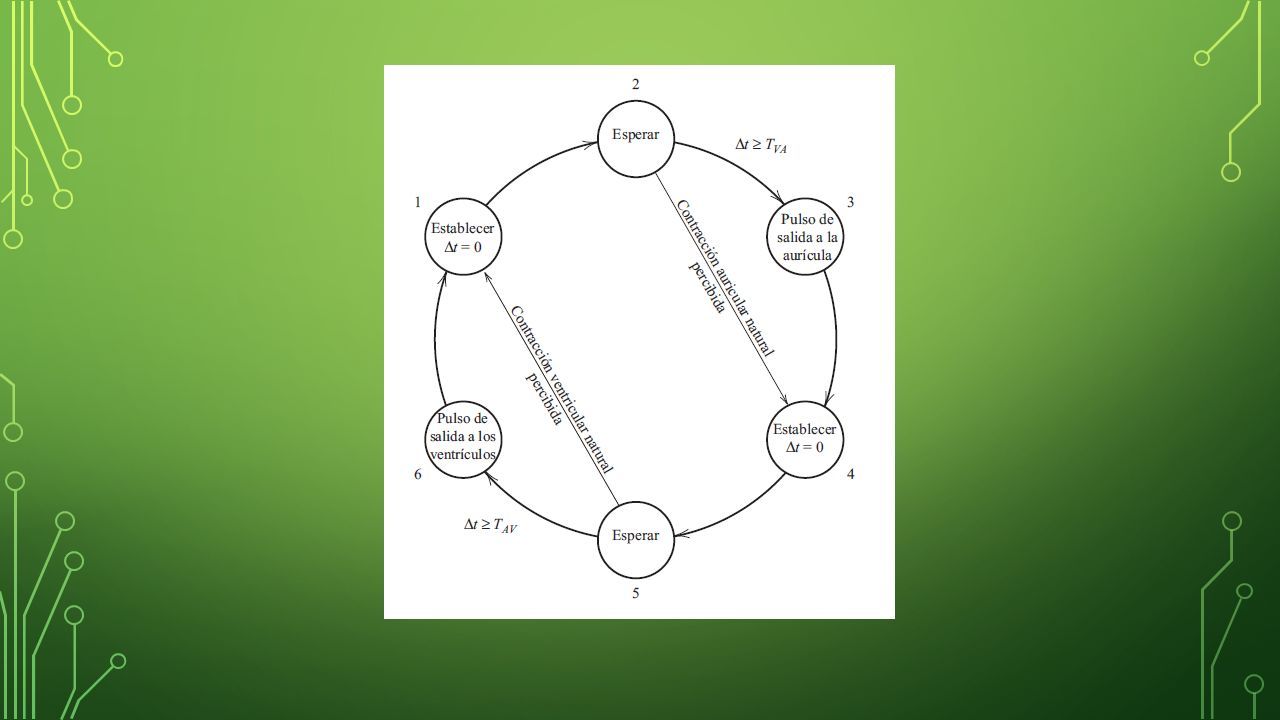

17 DISEÑO CON SUBSISTEMAS INTEGRADOS DIGITALES (MARCAPASOS)

18

19

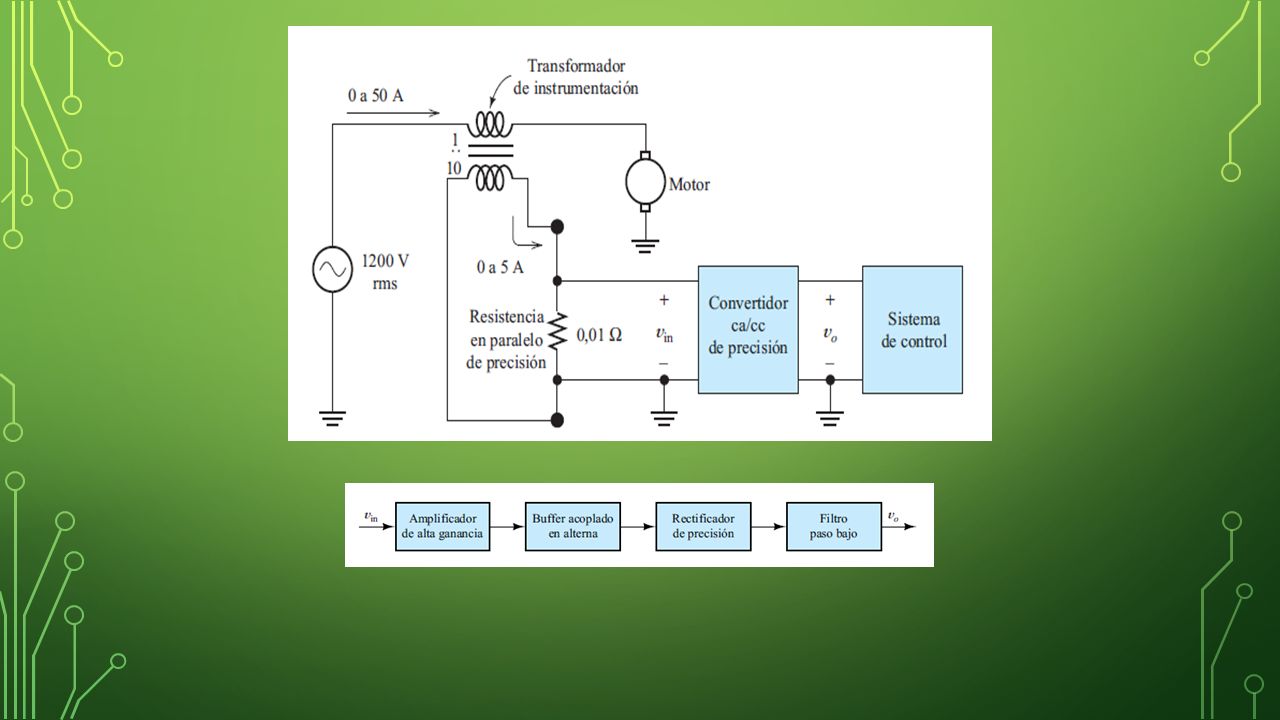

20

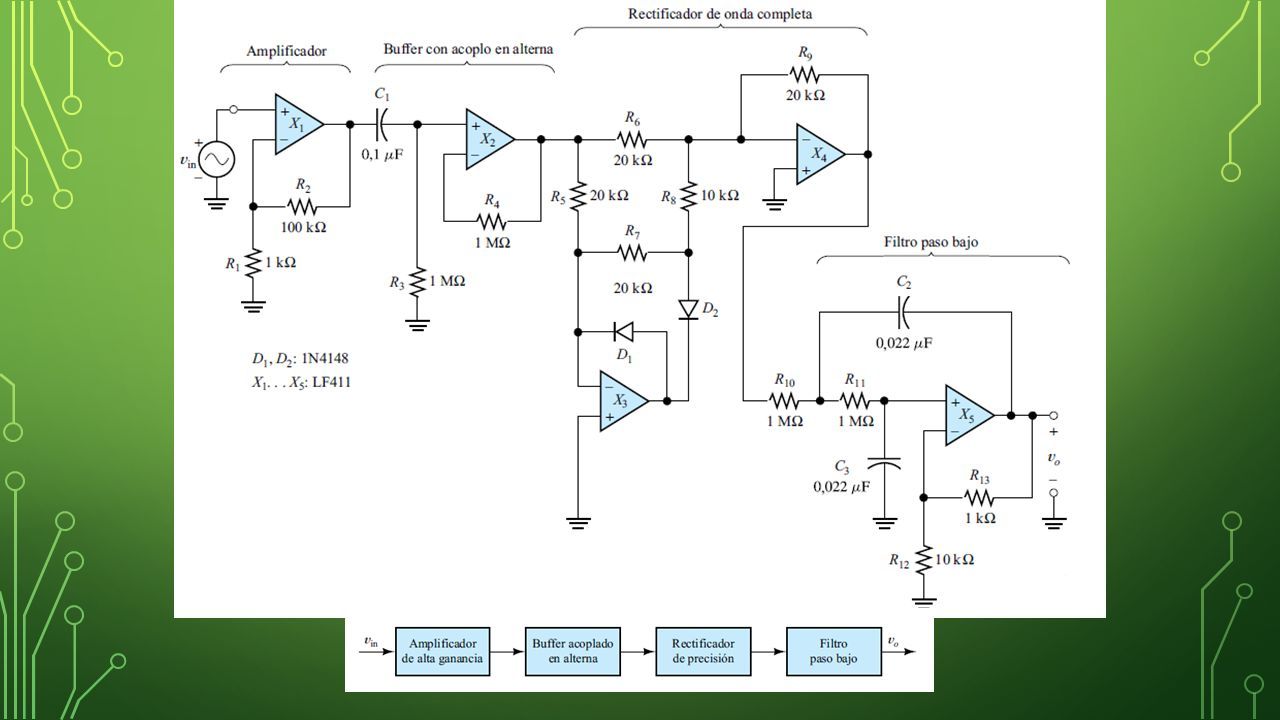

21

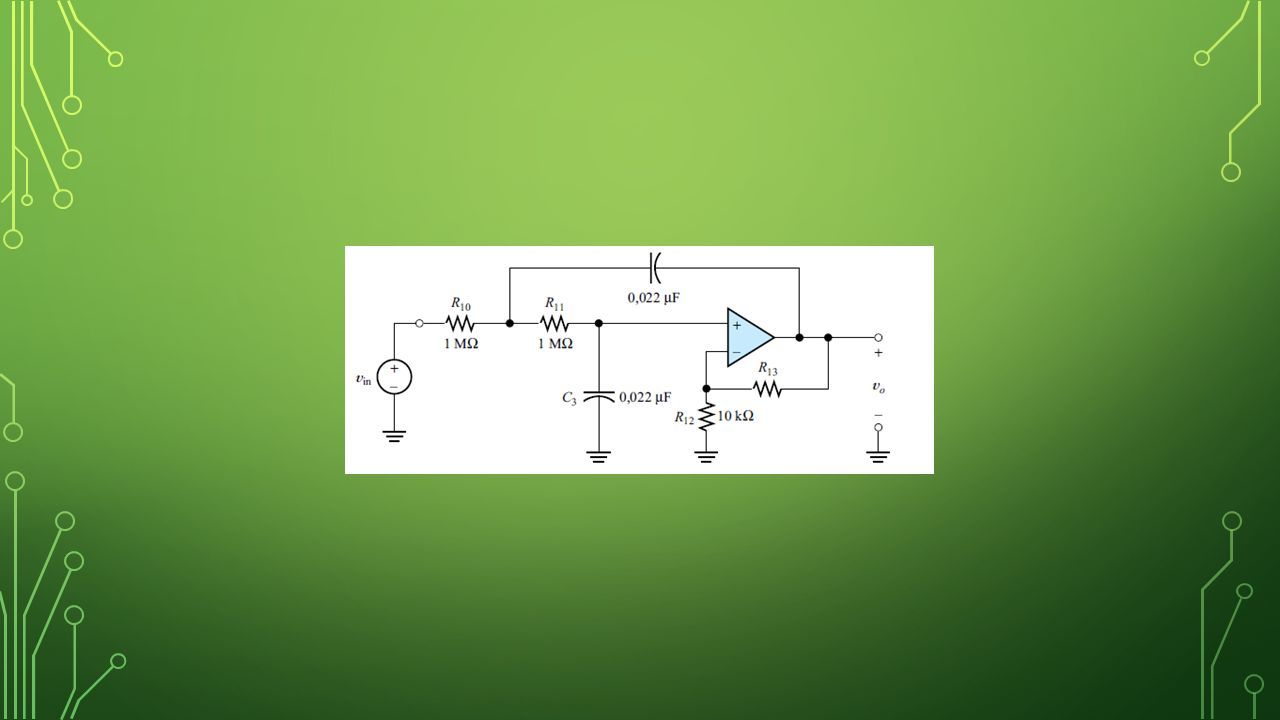

22

23 Gracias Gracias
