El procesador Datapath y control.

Presentación del tema: "El procesador Datapath y control."— Transcripción de la presentación:

1 El procesador Datapath y control

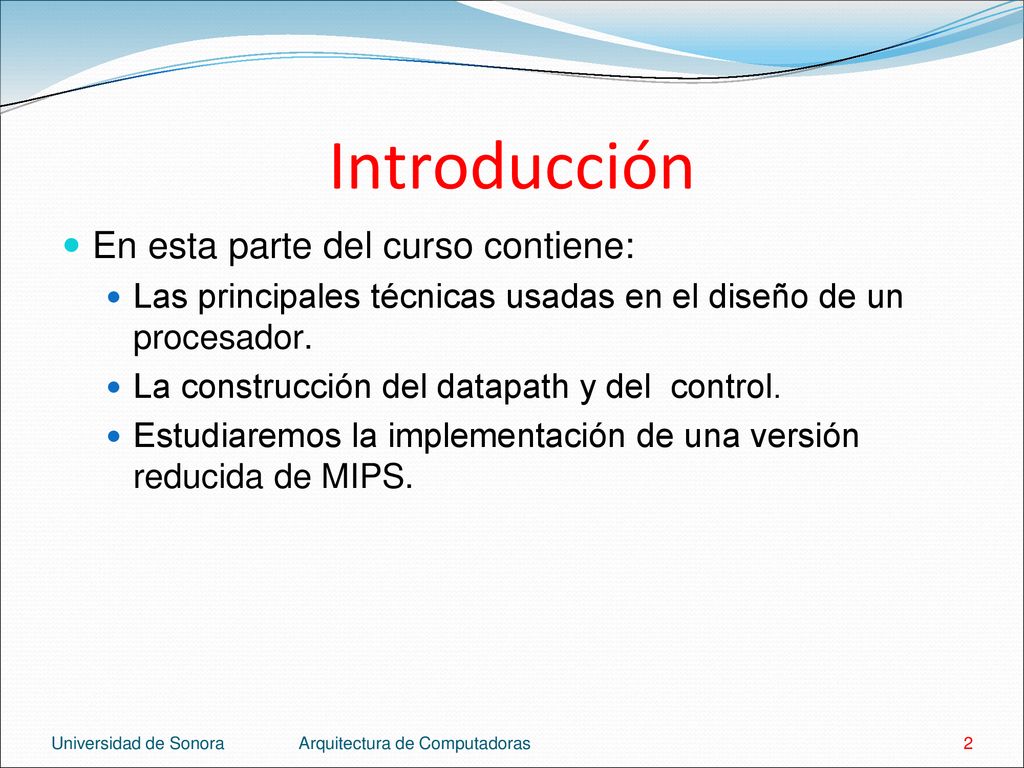

2 Introducción En esta parte del curso contiene:
Las principales técnicas usadas en el diseño de un procesador. La construcción del datapath y del control. Estudiaremos la implementación de una versión reducida de MIPS. Universidad de Sonora Arquitectura de Computadoras

3 Definiciones El procesador o CPU (unidad central de procesamiento) sigue las instrucciones del programa al pie de la letra. Suma y compara números, ordena activarse a los dispositivos de I/O, etc. El procesador consta de dos componentes: El datapath. Ejecuta operaciones aritméticas y lógicas. El control. Ordena al datapath, memoria y dispositivos de I/O lo que hay que hacer de acuerdo al programa. Universidad de Sonora Arquitectura de Computadoras

4 Banco de registros El banco de registros (register file) es un componente para guardar y leer datos llamados registros. En MIPS cada registro es un vector de 32 bits. Para leer un registro: Entrada: número de registro. Salida: dato contenido en el registro. Para escribir un registro: Entrada: número de registro, dato y una señal de reloj para controlar la escritura. Universidad de Sonora Arquitectura de Computadoras

5 Banco de registros Dos puertos de lectura y uno de escritura.
Universidad de Sonora Arquitectura de Computadoras

6 MIPS simplificado Las instrucciones se hacen en un ciclo de reloj.
Comienzan a ejecutarse en un flanco de reloj y terminan en el siguiente flanco. Universidad de Sonora Arquitectura de Computadoras

7 MIPS simplificado Tres tipos de instrucciones:
Instrucciones de referencia a memoria: load word (lw) y store word (sw). Instrucciones aritmético-lógicas: suma (add), resta (sub), and, or y set on less than (slt). Instrucciones de brincos: brinca si igual (beq) y brinco incondicional (j). Universidad de Sonora Arquitectura de Computadoras

8 Implementación La implementación de las distintas instrucciones tiene varias acciones en común. Los primeros dos pasos son iguales: Enviar el PC (contador de programa) a la memoria y sacar la siguiente instrucción (ciclo de fetch). Leer uno o dos registros. Lo siguiente depende de la clase de instrucción, pero es parecido sin importar el opcode exacto. Universidad de Sonora Arquitectura de Computadoras

9 Implementación Todas las instrucciones, excepto el brinco incondicional (instrucción j), usan la ALU (unidad aritmético-lógica). Las instrucciones de referencia a memoria para calcular direcciones. Las instrucciones aritmético-lógicas para su operación. Los brincos para evaluar la condición. Universidad de Sonora Arquitectura de Computadoras

10 Implementación Después de usar la ALU:
Las instrucciones de referencia a memoria accesan la memoria para cargar o guardar un dato. Las instrucciones aritmético-lógicas guardan el dato de la ALU en un registro. Los brincos, dependiendo de la condición, cambian el contador de programa (PC) o lo incrementan en 4. Universidad de Sonora Arquitectura de Computadoras

11 Datapath Realiza operaciones aritméticas y lógicas.
Elementos del datapath: ALU. Memoria de instrucciones. Memoria de datos. Banco de registros. Sumadores. Universidad de Sonora Arquitectura de Computadoras

12 Primeros elementos del datapath
Una memoria para guardar y leer instrucciones. Un registro, llamado PC (contador de programa), para guardar la dirección de la instrucción actual. Un sumador para incrementar el PC. Universidad de Sonora Arquitectura de Computadoras

13 Ejecutando instrucciones
La ejecución de una instrucción comienza con dos pasos: Obtener la instrucción de la memoria. Incrementar el PC para preparar la ejecución de la instrucción siguiente. Los tres elementos anteriores se combinan para formar un datapath que obtiene una instrucción e incrementa el PC. Universidad de Sonora Arquitectura de Computadoras

14 Primera parte del datapath
Ciclo de fetch. Lee una instrucción e incrementa el PC. Universidad de Sonora Arquitectura de Computadoras

15 Segunda parte del datapath
El siguiente paso es ver como se implementan: Instrucciones aritméticas y lógicas. Instrucciones de carga y guardar (load/store). Brincos. Universidad de Sonora Arquitectura de Computadoras
