1 Página 1 24/04/2005 Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Tecnología de la Información Profesora Ariana Rosenthal Telecomunicaciones y Redes

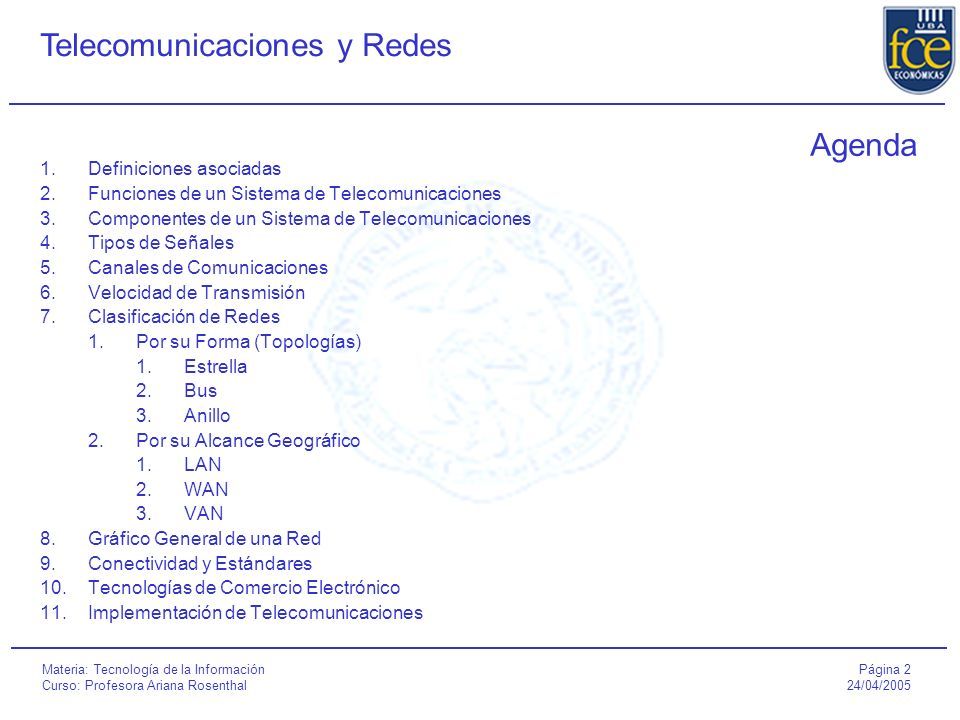

2 Página 2 24/04/2005 Telecomunicaciones y Redes Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Agenda 1.Definiciones asociadas 2.Funciones de un Sistema de Telecomunicaciones 3.Componentes de un Sistema de Telecomunicaciones 4.Tipos de Señales 5.Canales de Comunicaciones 6.Velocidad de Transmisión 7.Clasificación de Redes 1.Por su Forma (Topologías) 1.Estrella 2.Bus 3.Anillo 2.Por su Alcance Geográfico 1.LAN 2.WAN 3.VAN 8.Gráfico General de una Red 9.Conectividad y Estándares 10.Tecnologías de Comercio Electrónico 11.Implementación de Telecomunicaciones

3 Página 3 24/04/2005 Telecomunicaciones y Redes Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Definiciones asociadas  Telecomunicaciones: Comunicación de Información por medios electrónicos, generalmente a cierta distancia. Se puede transmitir, voz, datos, imágenes y video.  Redes: dos o más computadoras enlazadas para compartir datos o recursos.  Sistema de Telecomunicaciones: Conjunto de hardware y software que actúa conjuntamente para comunicar información de un lugar a otro.  Supercarretera de la Información: Redes digitales de telecomunicaciones de alcance nacional o mundial accesible al público en general.  Protocolo: Conjunto de reglas y procedimientos que regulan la transmisión entre los componentes de una red.  Topología: Forma o configuración de una red.

4 Página 4 24/04/2005 Telecomunicaciones y Redes Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Funciones de un Sistema de Telecomunicaciones El sistema de telecomunicaciones es el responsable de: establecer la interface entre un transmisor y un receptor, transmitir la información. dirigir los mensaje por el trayecto más eficiente, realizar un procesamiento elemental de la información para asegurar que el mensaje no contenga errores de transmisión, administrar la velocidad de transmisión, administrar los formatos de transmisión y controlar el flujo de la información.

5 Página 5 24/04/2005 Telecomunicaciones y Redes Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Componentes de un Sistema de Telecomunicaciones Los componentes de un sistema de telecomunicaciones son: 1.Computadoras para procesar la información. 2.Terminales o dispositivos de entrada/salida que envían o reciben datos. 3.Canales de comunicación que sirven de enlace entre los dispositivos transmisores y receptores de la red 4.Procesadores de comunicaciones que apoyan la transmisión y recepción de información Modems ( traduce señales digitales en analógicas y viceversa ) Multiplexores ( dispositivo que divide un solo canal para que pueda compartirse por varios dispositivos transmisores ) Controladores (supervisa el tráfico entre la CPU y los dispositivos perisféricos) Procesadores frontales (pequeña computadora conectada a la computadora anfitriona para administrar las comunicaciones) Concentrador (reúne y almacena temporalmente mensajes para enviarlos conjuntamente más tarde) 5.Software de comunicaciones que controla las entradas y salidas en la red.

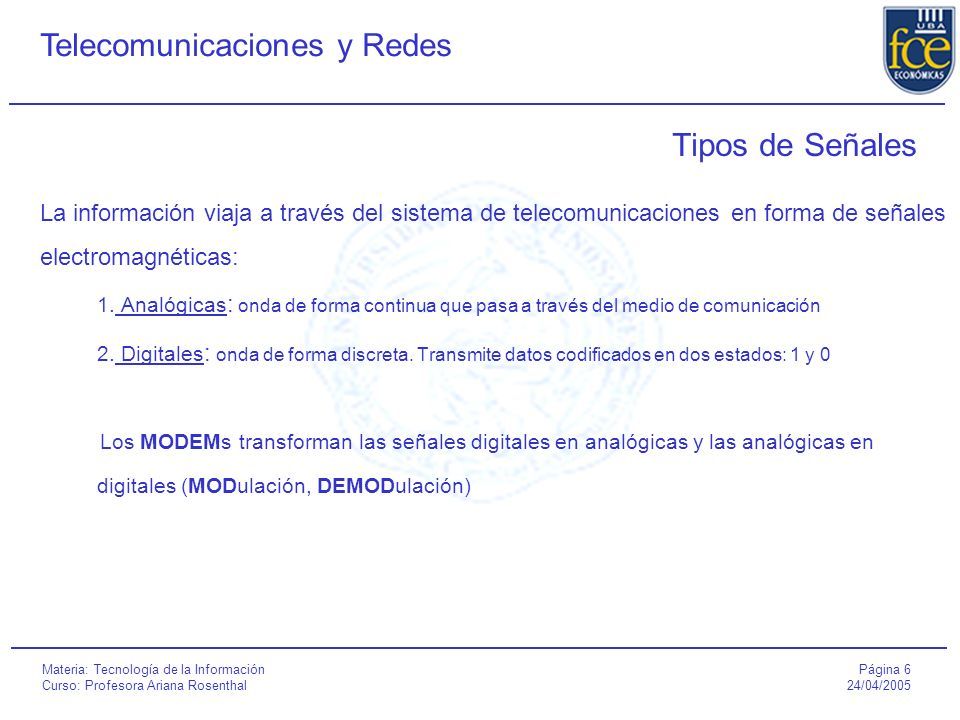

6 Página 6 24/04/2005 Telecomunicaciones y Redes Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Tipos de Señales La información viaja a través del sistema de telecomunicaciones en forma de señales electromagnéticas: 1. Analógicas : onda de forma continua que pasa a través del medio de comunicación 2. Digitales : onda de forma discreta. Transmite datos codificados en dos estados: 1 y 0 Los MODEMs transforman las señales digitales en analógicas y las analógicas en digitales (MODulación, DEMODulación)

7 Página 7 24/04/2005 Telecomunicaciones y Redes Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Canales de Comunicación Son los medios por dónde se transmiten las telecomunicaciones: 1.Alámbricos: Cable Trenzado Cable Coaxil Fibra Óptica 2.Inalámbricos Microondas terrestres o astrales  ondas de trayecto recto. Satélites  estaciones de retransmision de señales microondas. Ondas de radio  Son omnidireccionales y se transmiten entre antenas de radio ó células. Ejemplos. Sistema localizadores, Telefonía celular ó móvil, Teléfonos Inteligentes Ondas Infrarrojas  Son direccionales y se utilizan para corto alcance. Ejemplo: controles remotos, comunicación entre agendas electrónicas chicas. Ondas de Luz  son unidireccionales y se trata de láseres.

8 Página 8 24/04/2005 Telecomunicaciones y Redes Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Velocidad de transmisión  La velocidad de transmisión de un canal de telecomunicaciones se mide en bits por segundo (BPS). Esto es la tasa de baudios  Baudio: suceso binario que representa un cambio de señal de positiva a negativa o viceversa.  La capacidad de transmisión de un medio de telecomunicaciones esta en función de su frecuencia de onda (ciclos por segundo) y se mide en hertz.  El intervalo de frecuencias que caben en un canal de telecomunicaciones determina su ancho de banda. El ancho de banda es la diferencia entre la frecuencia más alta y más baja a la que puede dar cabida en un canal.

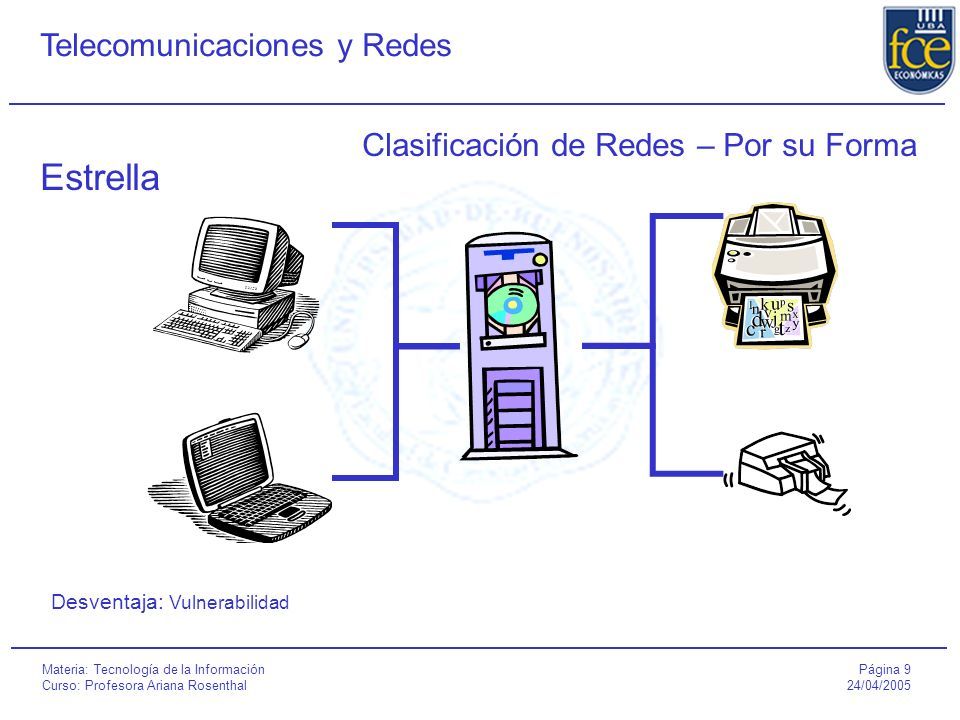

9 Página 9 24/04/2005 Telecomunicaciones y Redes Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Clasificación de Redes – Por su Forma Estrella Desventaja: Vulnerabilidad

10 Página 10 24/04/2005 Telecomunicaciones y Redes Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Clasificación de Redes – Por su Forma BUS Desventaja: Colisiones. Utilización: Redes LAN

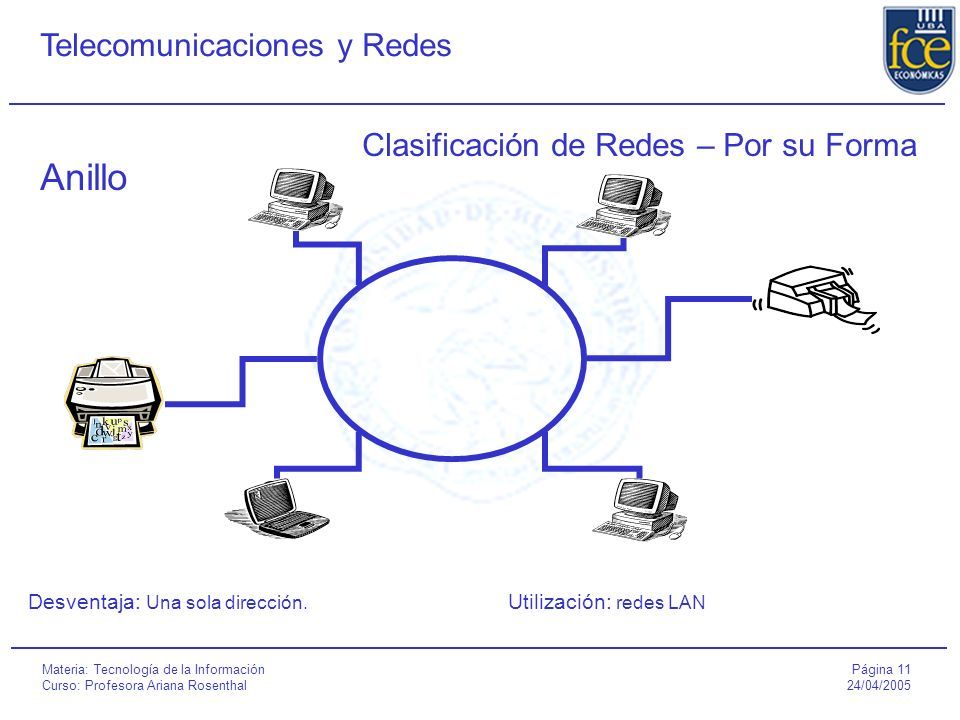

11 Página 11 24/04/2005 Telecomunicaciones y Redes Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Clasificación de Redes – Por su Forma Anillo Desventaja: Una sola dirección. Utilización: redes LAN

12 Página 12 24/04/2005 Telecomunicaciones y Redes Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Clasificación de Redes – Por su Alcance Geográfico LAN (Local Area Network) Red de área limitada, generalmente a un edificio o varios cercanos. Se usan a menudo para conectar PC’s en una oficina Puede usarse la topología Bus o Anillo Las LAN’s se conectan a redes más grandes a través de gateways (portones), generalmente con un procesador de comunicaciones cómo interface. Las LAN’s se administran a través de Sistemas Operativos de Red Centrales privadas (PBX) Sistema de conmutación de llamadas telefónicas de una Organización. Transmiten voz y datos.

13 Página 13 24/04/2005 Telecomunicaciones y Redes Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Clasificación de Redes – Por su Alcance Geográfico WAN (Wide Area Network) Abarcan grandes distancias, desde algunos kilómetros hasta todo el mundo La conexión se puede realizar a través de: Líneas conmutadas (líneas telefónica, por ejemplo) Líneas dedicadas (disponibles continuamente para la transmisión) VAN (Value Added Network) Son redes de valor agregado, propiedad de un operador de red (que la administra) que brinda el servicio de red a varias compañías a través de contratos de suscripción. Utilizadas cuando una compañía no puede o no quiere montar una red propia. Generalmente aplicadas a WAN, son redes privadas de múltiples trayectos, exclusivamente para datos.

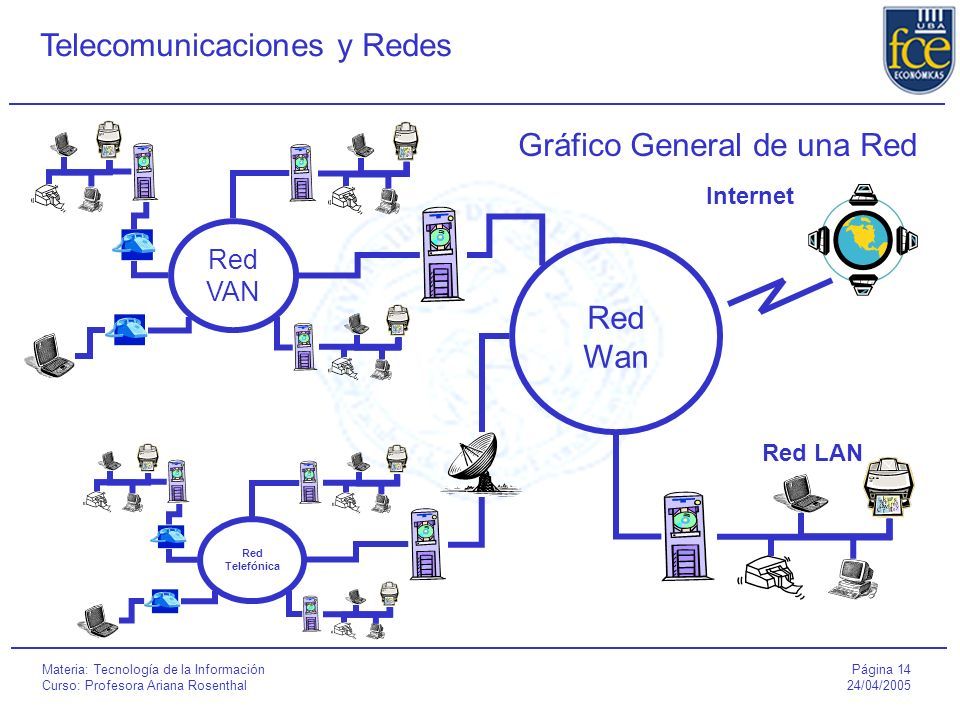

14 Página 14 24/04/2005 Telecomunicaciones y Redes Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Gráfico General de una Red Red Wan Red VAN Red Telefónica Red LAN Internet

15 Página 15 24/04/2005 Telecomunicaciones y Redes Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Conectividad y Estándares Servicios de Red: 1.Paquetes: Tecnología que divide bloques de mensajes en pequeños paquetes de datos de tamaño fijo, que incluyen información de dirección, información de ruteo, información de control de errores y el mensaje. Cada paquete viaja en forma independiente por la red. 2.Relevo de tramas: Tecnología que organiza los datos en “tramas” (similares a los paquetes) pero sin la corrección de errores Modelos de Conectividad de Redes: 1.TCP/IP: Protocolo de Control de transmisión/Protocolo Internet. Tiene un modelo de referencia de cinco capas: 1. Aplicación 2. Protocolo de Control de transmisión (TCP) 3. Protocolo Internet (IP) 4. Interfase de Red 5.Red Física 2.Modelo OSI: Protocolo de Interconexión de Sistemas Abiertos. Tiene un modelo de referencia de siete capas:

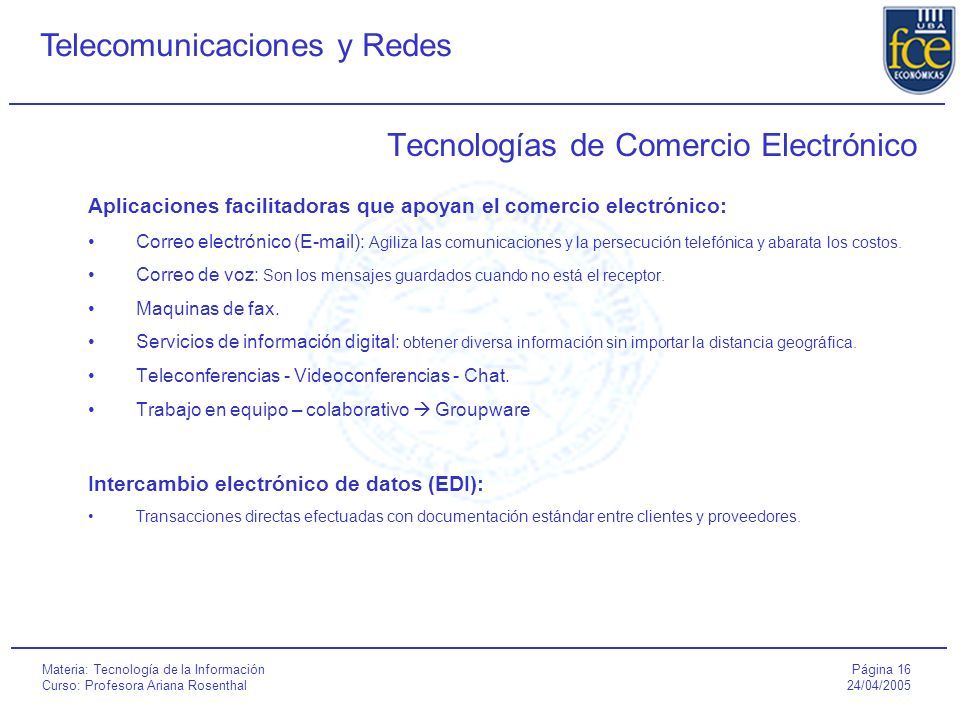

16 Página 16 24/04/2005 Telecomunicaciones y Redes Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Tecnologías de Comercio Electrónico Aplicaciones facilitadoras que apoyan el comercio electrónico: Correo electrónico (E-mail): Agiliza las comunicaciones y la persecución telefónica y abarata los costos. Correo de voz: Son los mensajes guardados cuando no está el receptor. Maquinas de fax. Servicios de información digital: obtener diversa información sin importar la distancia geográfica. Teleconferencias - Videoconferencias - Chat. Trabajo en equipo – colaborativo  Groupware Intercambio electrónico de datos (EDI): Transacciones directas efectuadas con documentación estándar entre clientes y proveedores.

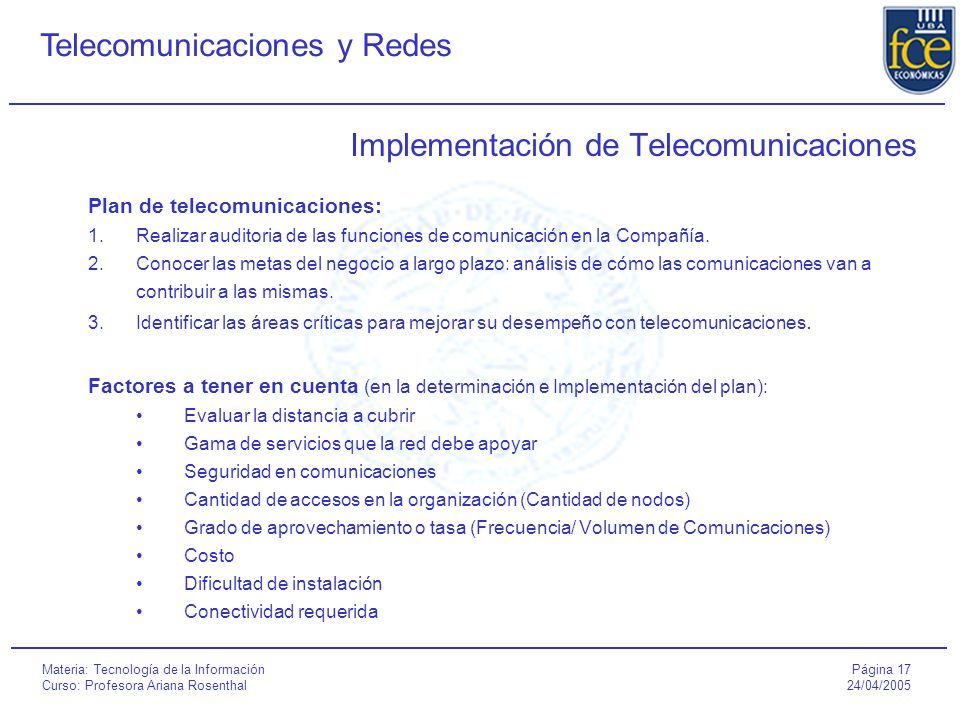

17 Página 17 24/04/2005 Telecomunicaciones y Redes Materia: Tecnología de la Información Curso: Profesora Ariana Rosenthal Implementación de Telecomunicaciones Plan de telecomunicaciones: 1.Realizar auditoria de las funciones de comunicación en la Compañía. 2.Conocer las metas del negocio a largo plazo: análisis de cómo las comunicaciones van a contribuir a las mismas. 3.Identificar las áreas críticas para mejorar su desempeño con telecomunicaciones. Factores a tener en cuenta (en la determinación e Implementación del plan): Evaluar la distancia a cubrir Gama de servicios que la red debe apoyar Seguridad en comunicaciones Cantidad de accesos en la organización (Cantidad de nodos) Grado de aprovechamiento o tasa (Frecuencia/ Volumen de Comunicaciones) Costo Dificultad de instalación Conectividad requerida
