PROPAGACION DE LA ONDA ESPACIAL

Presentación del tema: "PROPAGACION DE LA ONDA ESPACIAL"— Transcripción de la presentación:

1 PROPAGACION DE LA ONDA ESPACIAL

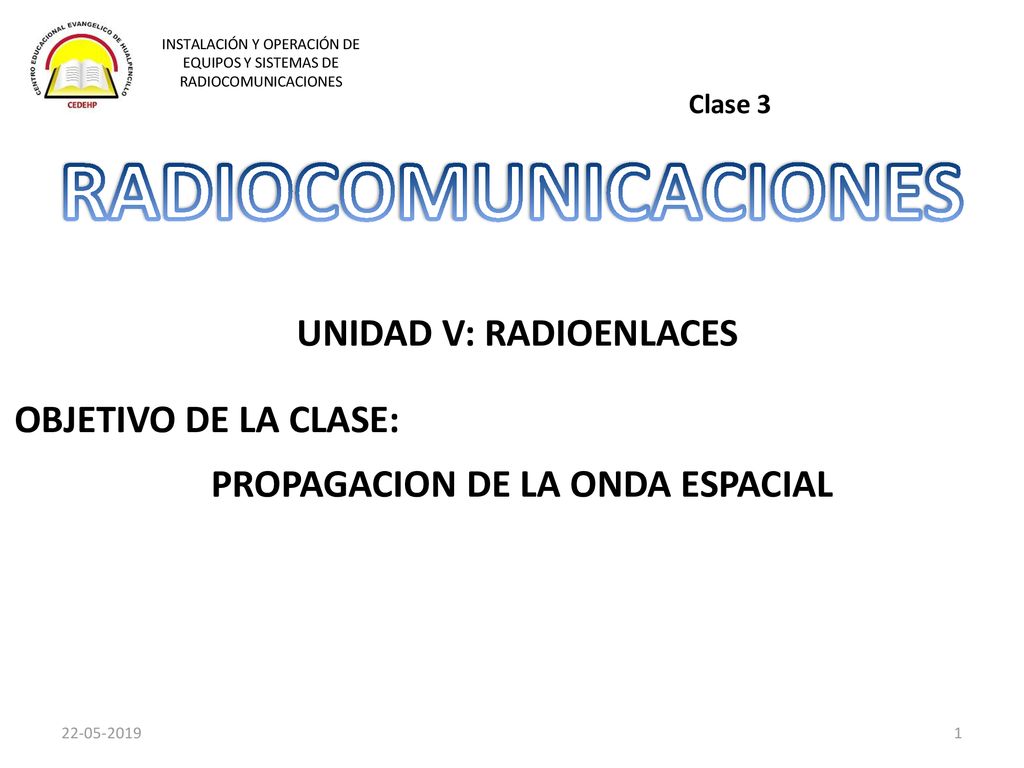

INSTALACIÓN Y OPERACIÓN DE EQUIPOS Y SISTEMAS DE RADIOCOMUNICACIONES Clase 3 RADIOCOMUNICACIONES UNIDAD V: RADIOENLACES OBJETIVO DE LA CLASE: PROPAGACION DE LA ONDA ESPACIAL

2 INSTALACIÓN Y OPERACIÓN DE

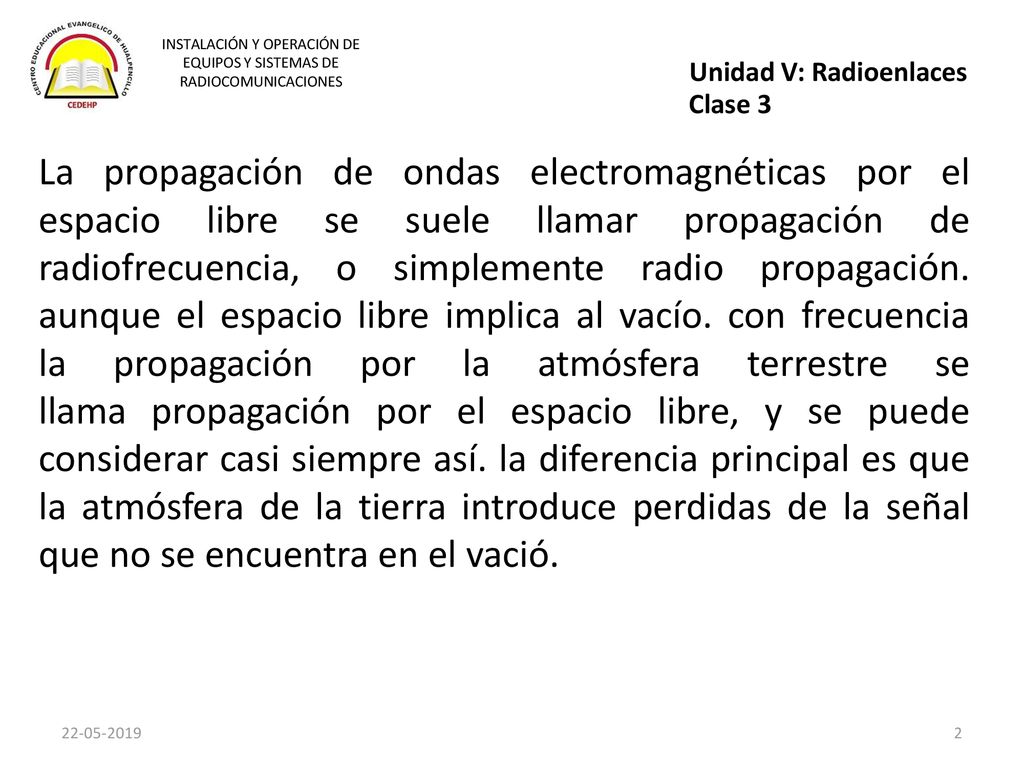

EQUIPOS Y SISTEMAS DE RADIOCOMUNICACIONES Unidad V: Radioenlaces Clase 3 La propagación de ondas electromagnéticas por el espacio libre se suele llamar propagación de radiofrecuencia, o simplemente radio propagación. aunque el espacio libre implica al vacío. con frecuencia la propagación por la atmósfera terrestre se llama propagación por el espacio libre, y se puede considerar casi siempre así. la diferencia principal es que la atmósfera de la tierra introduce perdidas de la señal que no se encuentra en el vació.

3 INSTALACIÓN Y OPERACIÓN DE

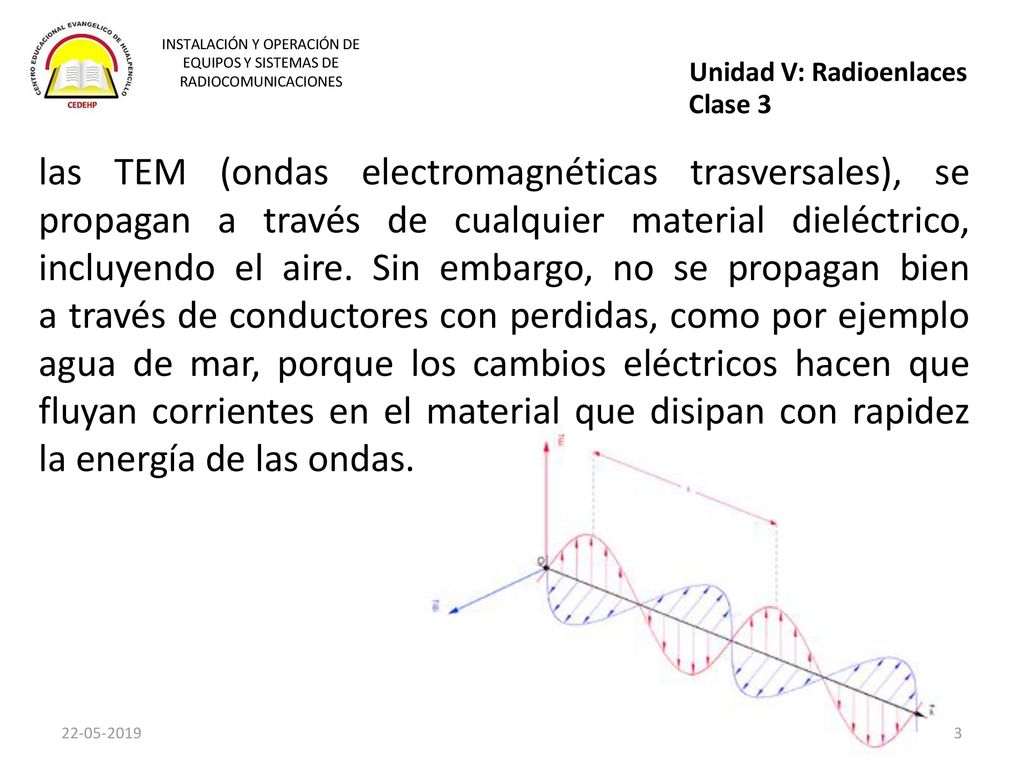

EQUIPOS Y SISTEMAS DE RADIOCOMUNICACIONES Unidad V: Radioenlaces Clase 3 las TEM (ondas electromagnéticas trasversales), se propagan a través de cualquier material dieléctrico, incluyendo el aire. Sin embargo, no se propagan bien a través de conductores con perdidas, como por ejemplo agua de mar, porque los cambios eléctricos hacen que fluyan corrientes en el material que disipan con rapidez la energía de las ondas.

4 INSTALACIÓN Y OPERACIÓN DE
EQUIPOS Y SISTEMAS DE RADIOCOMUNICACIONES Unidad V: Radioenlaces Clase 3 Polarización Electromagnética La polarización electromagnética es un fenómeno que puede producirse en las ondas electromagnéticas, como la luz, por el cual el campo eléctrico oscila sólo en un plano determinado, denominado plano de polarización. Este plano puede definirse por dos vectores, uno de ellos paralelo a la dirección de propagación de la onda y otro perpendicular a esa misma dirección el cual indica la dirección del campo eléctrico.

5 INSTALACIÓN Y OPERACIÓN DE

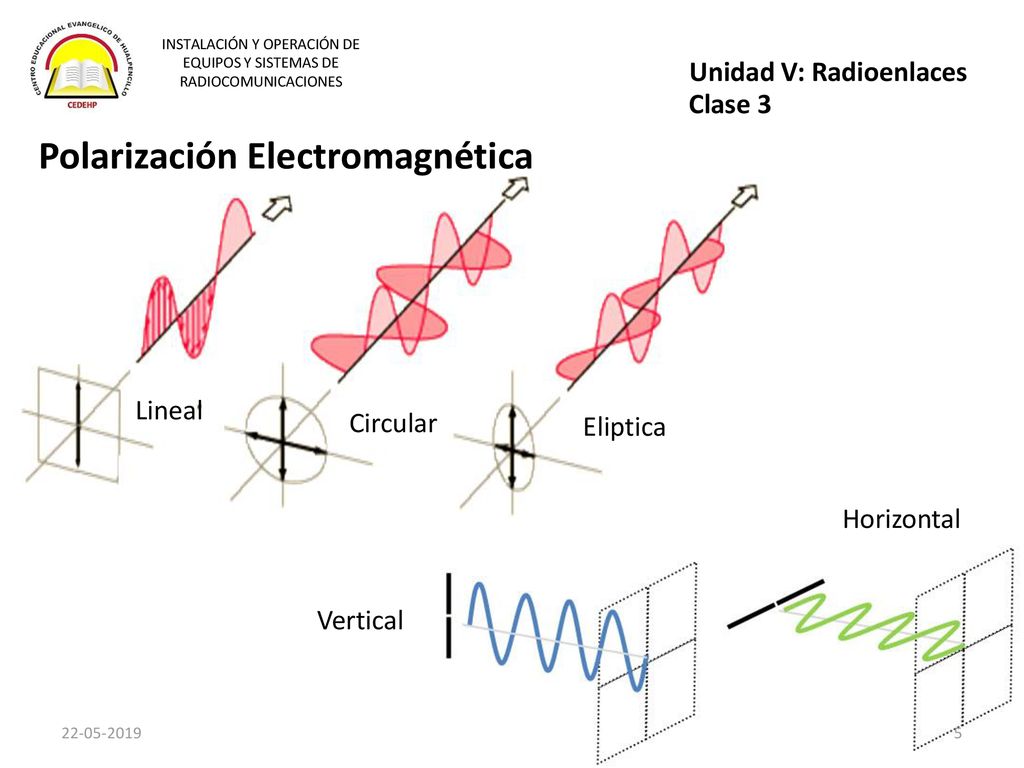

EQUIPOS Y SISTEMAS DE RADIOCOMUNICACIONES Unidad V: Radioenlaces Clase 3 Polarización Electromagnética Lineal Circular Eliptica Horizontal Vertical

6 INSTALACIÓN Y OPERACIÓN DE

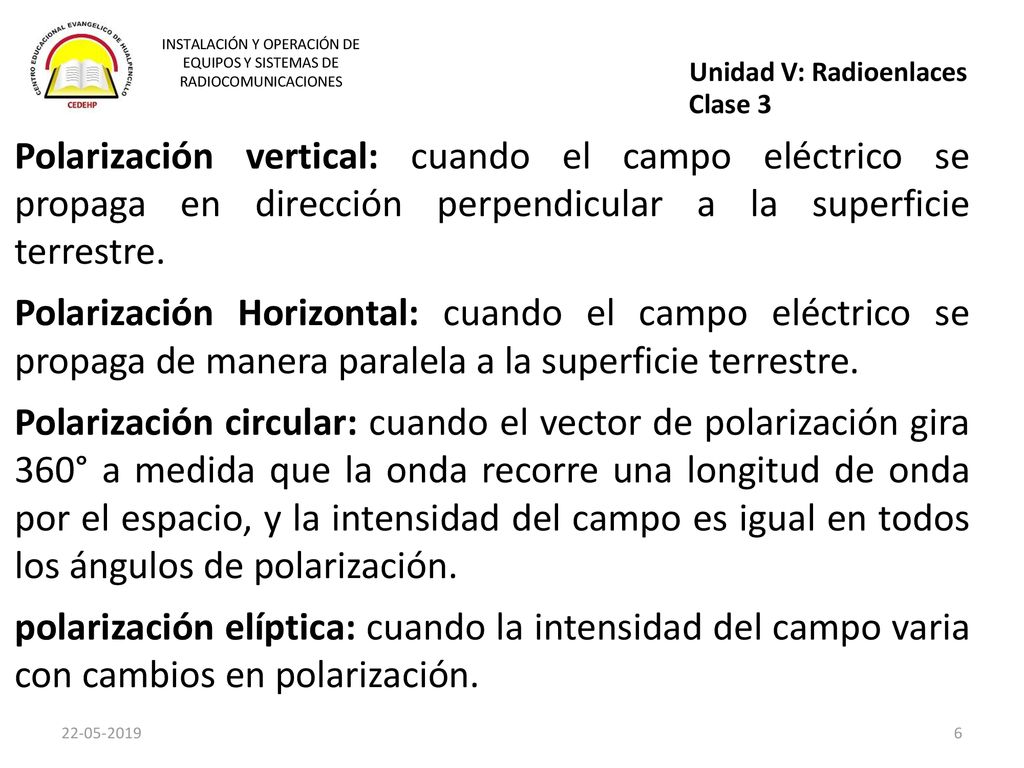

EQUIPOS Y SISTEMAS DE RADIOCOMUNICACIONES Unidad V: Radioenlaces Clase 3 Polarización vertical: cuando el campo eléctrico se propaga en dirección perpendicular a la superficie terrestre. Polarización Horizontal: cuando el campo eléctrico se propaga de manera paralela a la superficie terrestre. Polarización circular: cuando el vector de polarización gira 360° a medida que la onda recorre una longitud de onda por el espacio, y la intensidad del campo es igual en todos los ángulos de polarización. polarización elíptica: cuando la intensidad del campo varia con cambios en polarización.

7 INSTALACIÓN Y OPERACIÓN DE

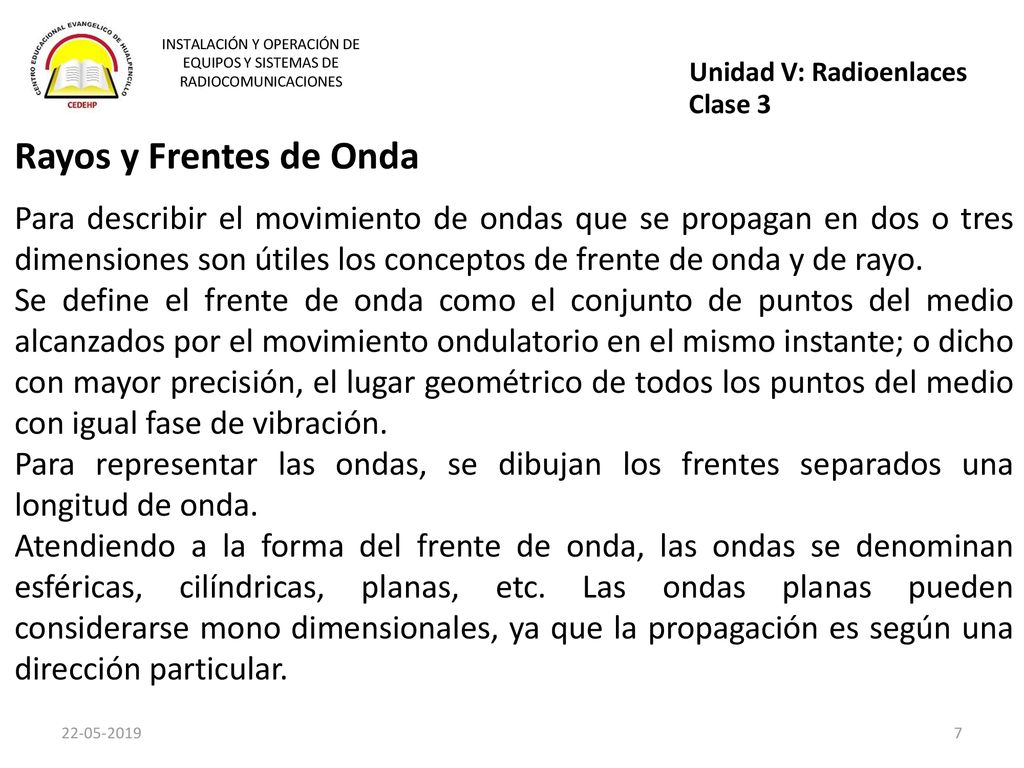

EQUIPOS Y SISTEMAS DE RADIOCOMUNICACIONES Unidad V: Radioenlaces Clase 3 Rayos y Frentes de Onda Para describir el movimiento de ondas que se propagan en dos o tres dimensiones son útiles los conceptos de frente de onda y de rayo. Se define el frente de onda como el conjunto de puntos del medio alcanzados por el movimiento ondulatorio en el mismo instante; o dicho con mayor precisión, el lugar geométrico de todos los puntos del medio con igual fase de vibración. Para representar las ondas, se dibujan los frentes separados una longitud de onda. Atendiendo a la forma del frente de onda, las ondas se denominan esféricas, cilíndricas, planas, etc. Las ondas planas pueden considerarse mono dimensionales, ya que la propagación es según una dirección particular.

8 INSTALACIÓN Y OPERACIÓN DE

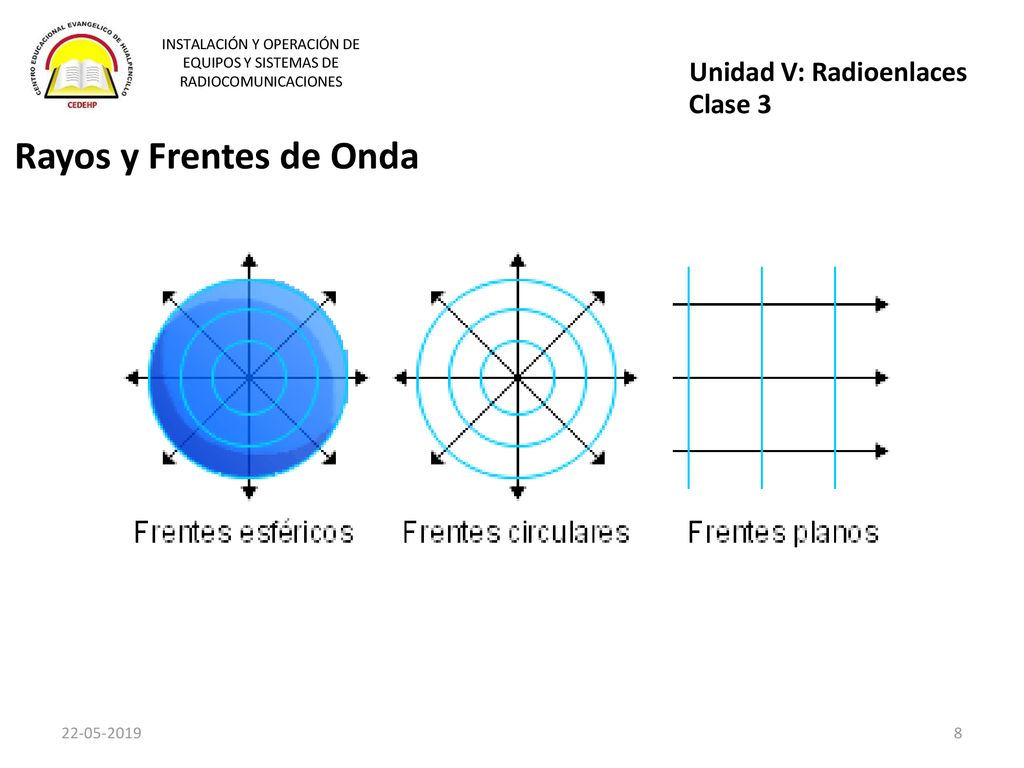

EQUIPOS Y SISTEMAS DE RADIOCOMUNICACIONES Unidad V: Radioenlaces Clase 3 Rayos y Frentes de Onda

9 INSTALACIÓN Y OPERACIÓN DE
