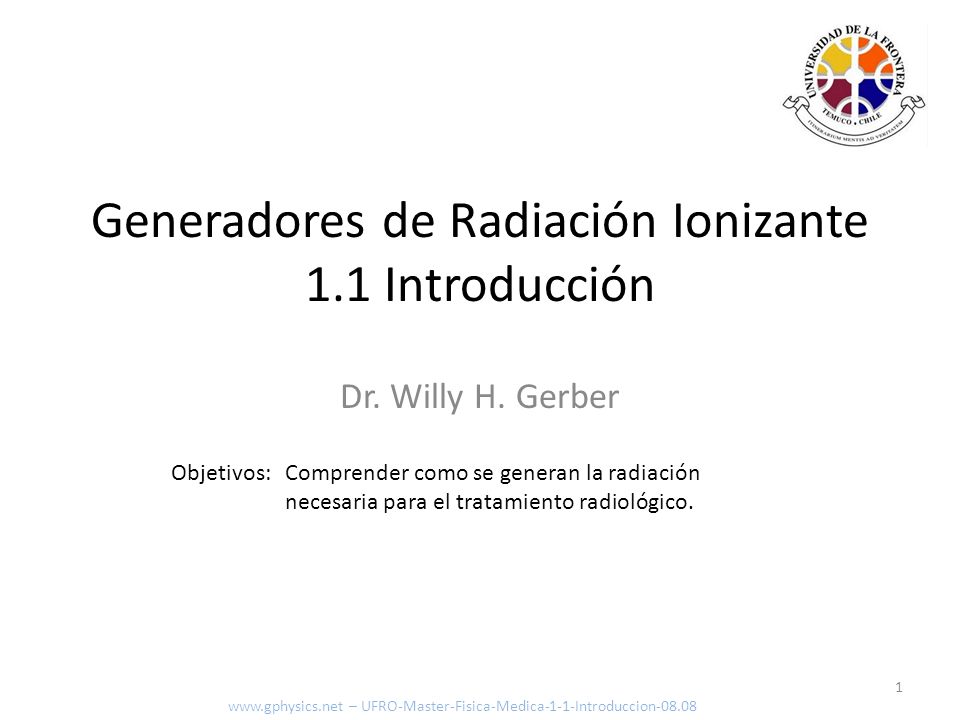

Generadores de Radiación Ionizante 1.1 Introducción

Presentación del tema: "Generadores de Radiación Ionizante 1.1 Introducción"— Transcripción de la presentación:

1 Generadores de Radiación Ionizante 1.1 Introducción
Dr. Willy H. Gerber Objetivos: Comprender como se generan la radiación necesaria para el tratamiento radiológico. – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

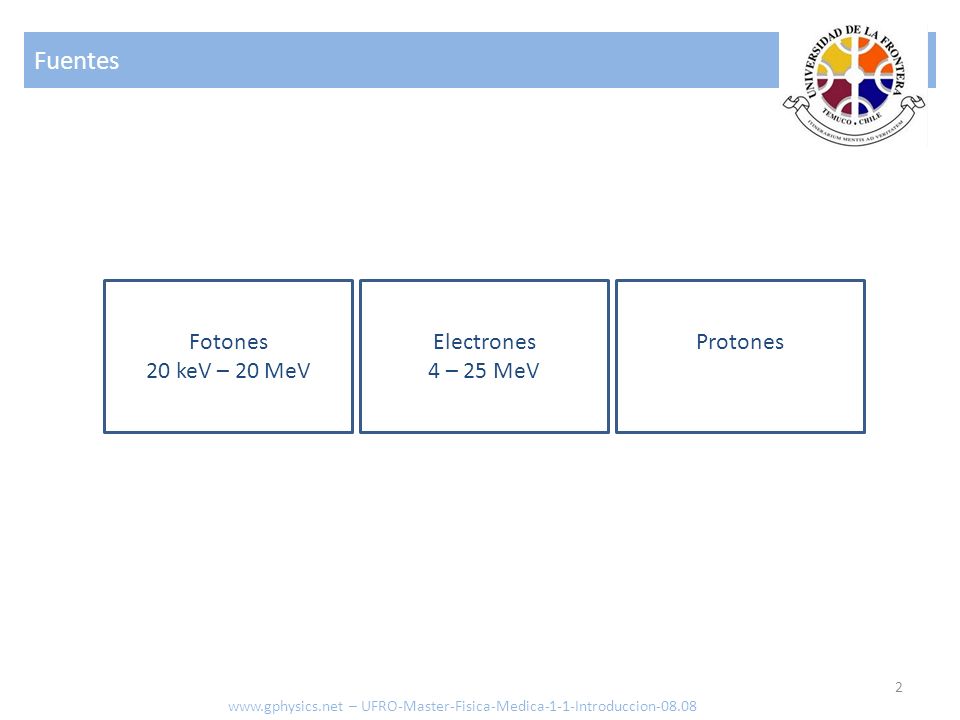

2 Fuentes Fotones 20 keV – 20 MeV Electrones 4 – 25 MeV Protones
– UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

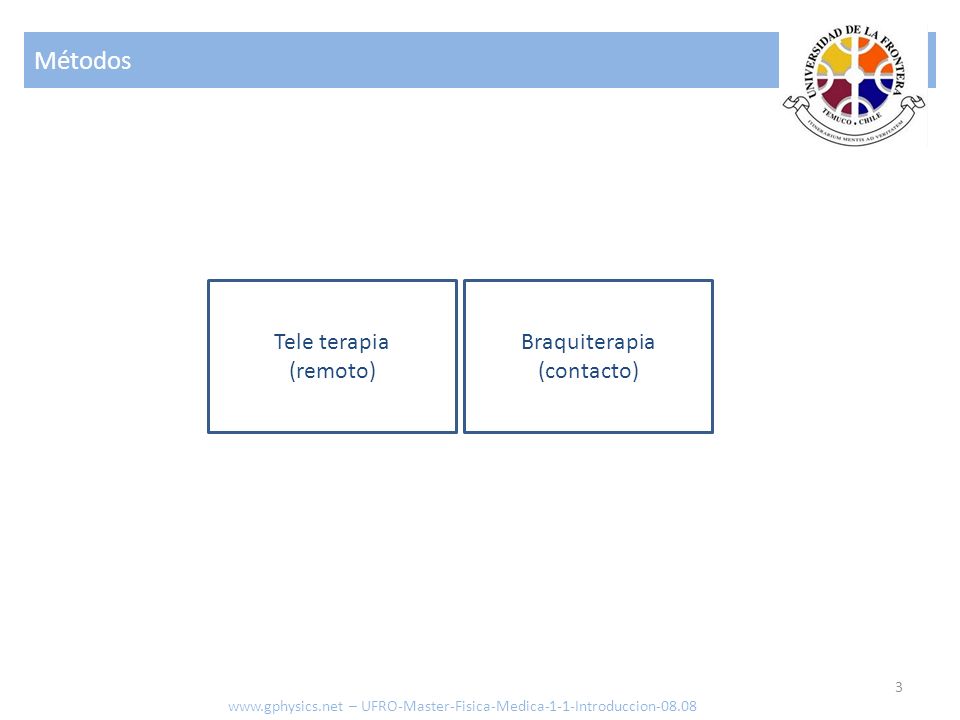

3 Métodos Tele terapia (remoto) Braquiterapia (contacto)
– UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

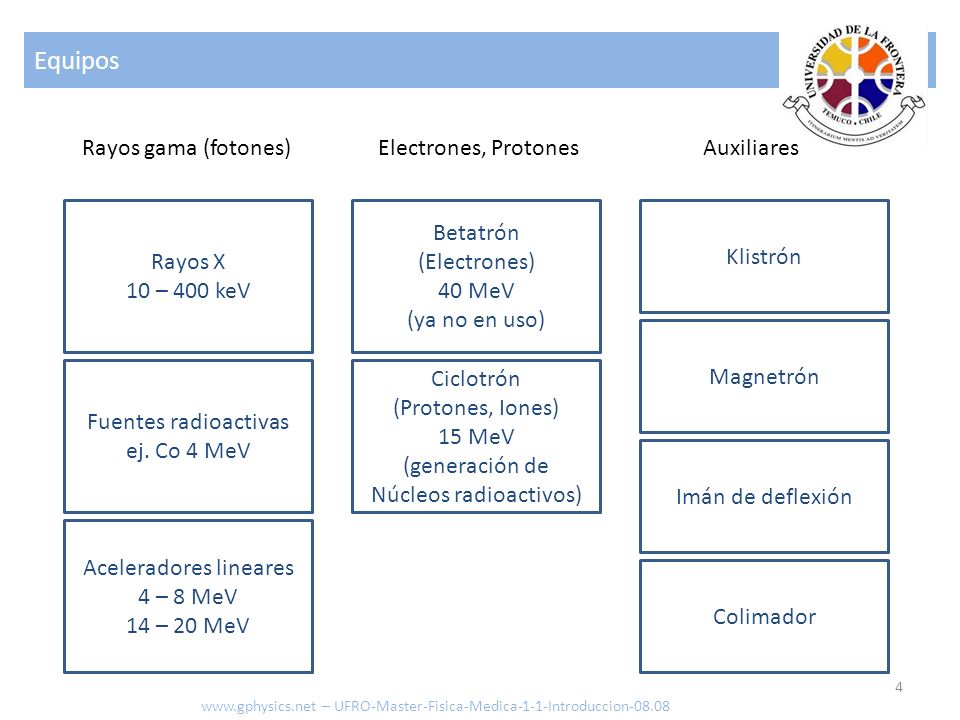

4 Equipos Rayos gama (fotones) Electrones, Protones Auxiliares Rayos X
10 – 400 keV Betatrón (Electrones) 40 MeV (ya no en uso) Klistrón Magnetrón Fuentes radioactivas ej. Co 4 MeV Ciclotrón (Protones, Iones) 15 MeV (generación de Núcleos radioactivos) Imán de deflexión Aceleradores lineares 4 – 8 MeV 14 – 20 MeV Colimador – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

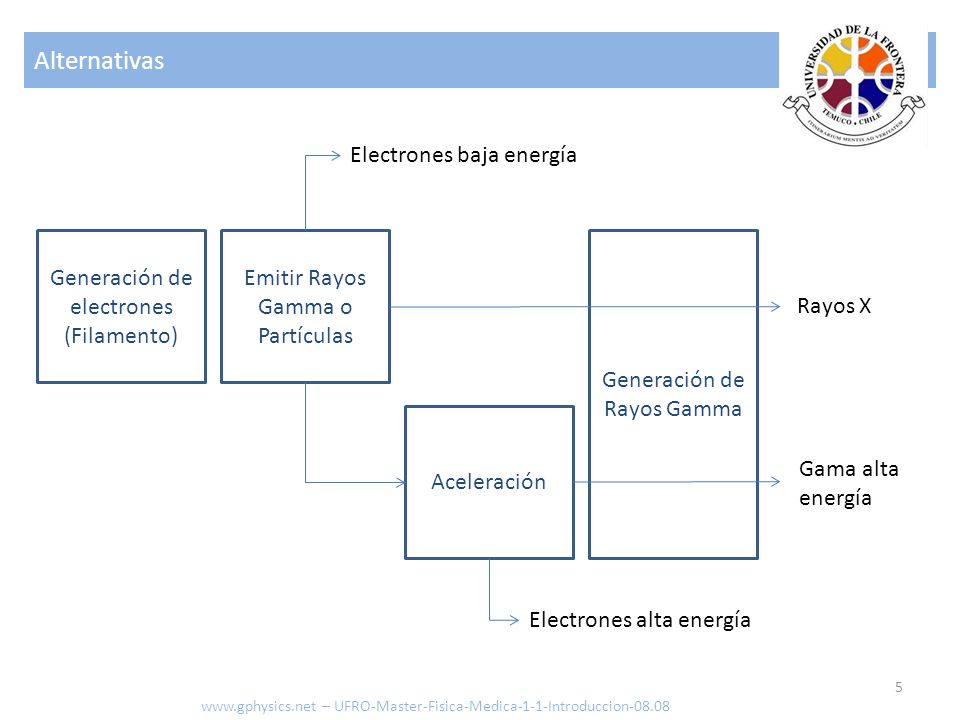

5 Alternativas Electrones baja energía Generación de electrones
(Filamento) Emitir Rayos Gamma o Partículas Generación de Rayos Gamma Rayos X Aceleración Gama alta energía Electrones alta energía – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

6 El Museo El Museo – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

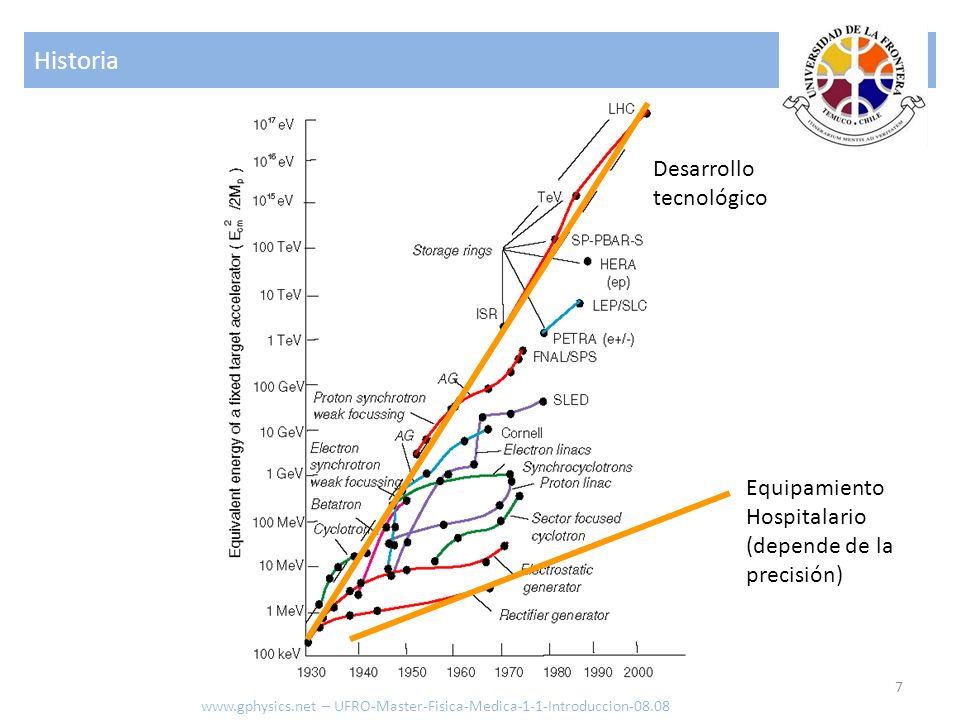

7 Historia Desarrollo tecnológico Equipamiento Hospitalario
(depende de la precisión) – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

8 Historia MRI Installation Cobalt-60 X-Ray CT Betatron H. Oncology

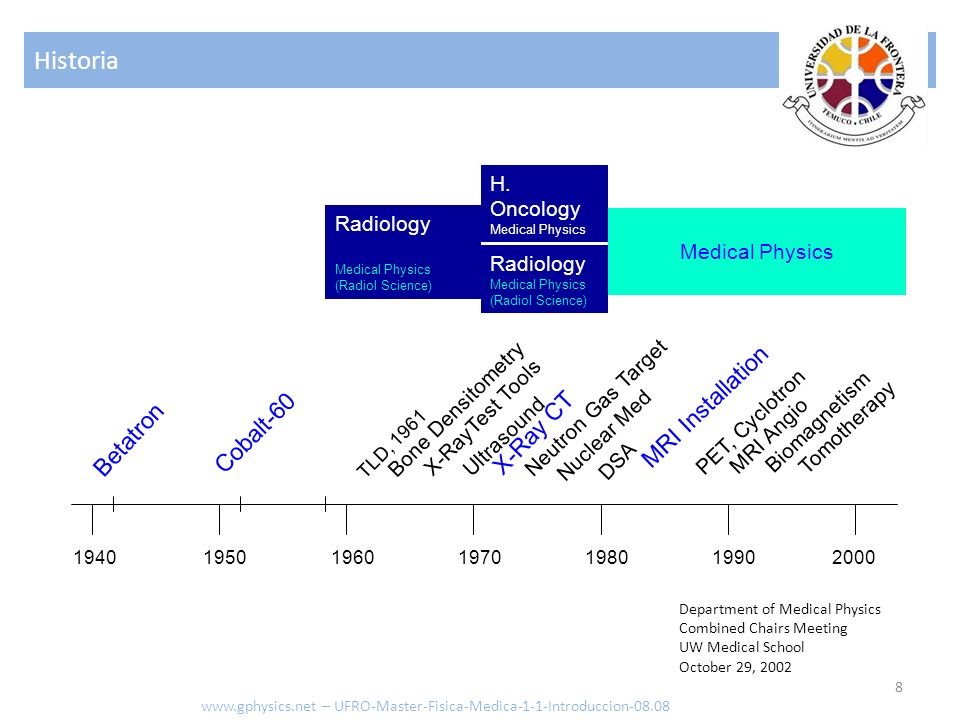

Medical Physics Radiology Medical Physics (Radiol Science) Medical Physics Radiology Medical Physics (Radiol Science) MRI Installation Cobalt-60 Bone Densitometry X-RayTest Tools X-Ray CT Neutron Gas Target Betatron PET, Cyclotron Biomagnetism Tomotherapy Ultrasound Nuclear Med MRI Angio TLD, 1961 DSA 1940 1950 1960 1970 1980 1990 2000 Department of Medical Physics Combined Chairs Meeting UW Medical School October 29, 2002 – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

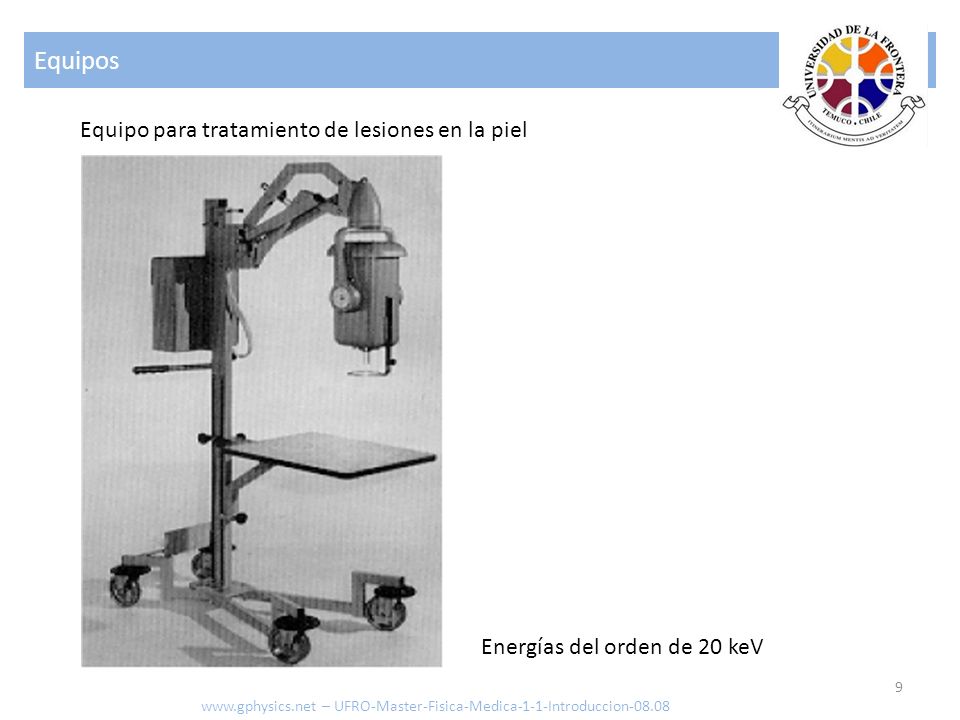

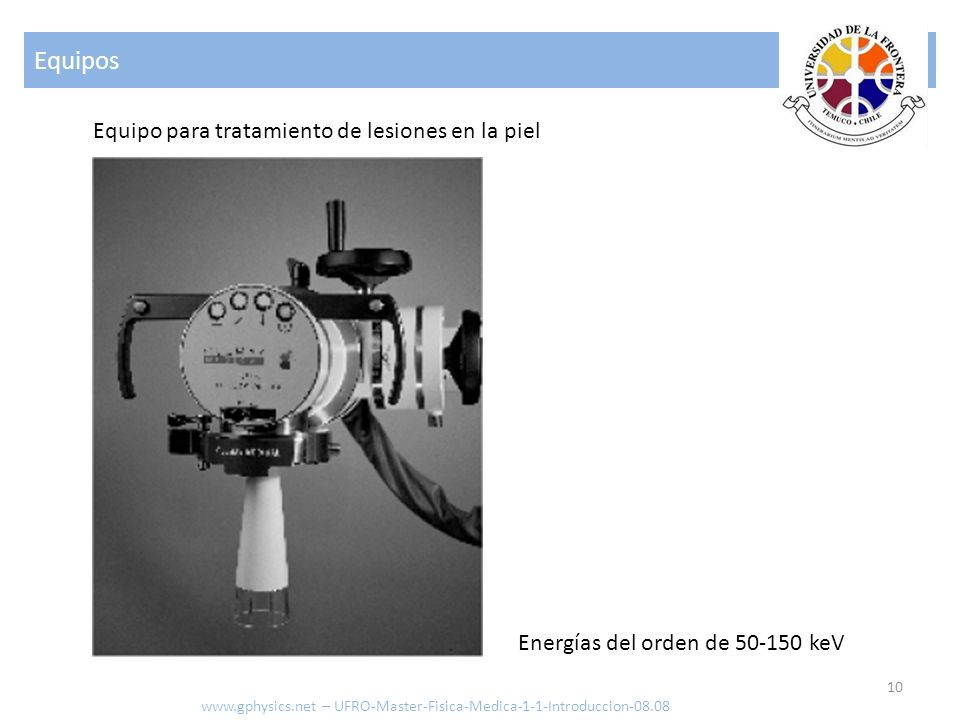

9 Equipos Equipo para tratamiento de lesiones en la piel
Energías del orden de 20 keV – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

10 Equipos Equipo para tratamiento de lesiones en la piel
Energías del orden de keV – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

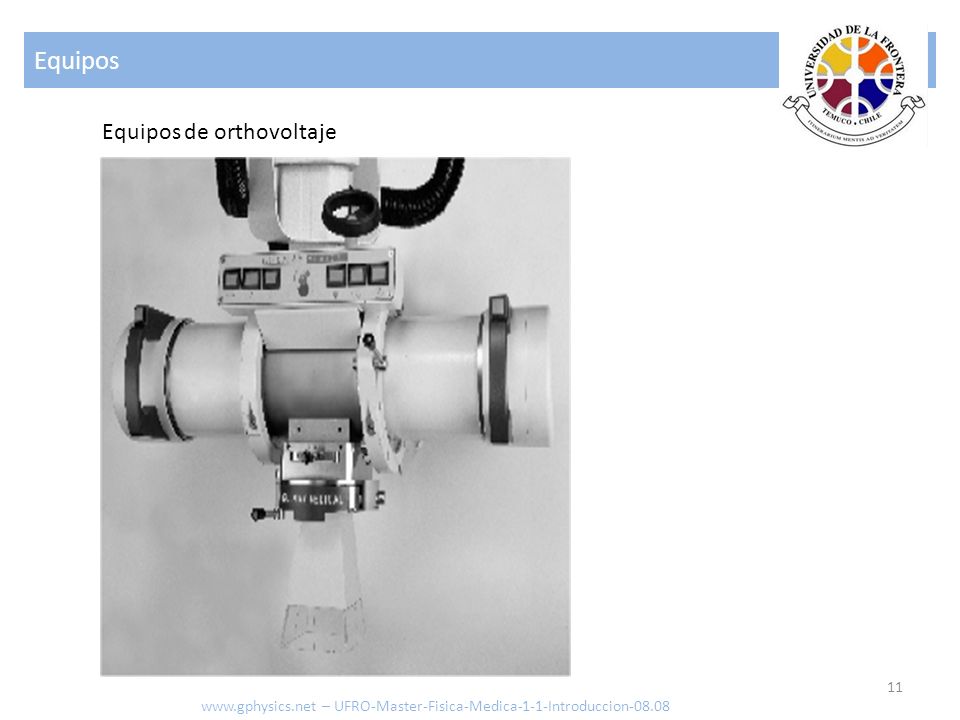

11 Equipos Equipos de orthovoltaje
– UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

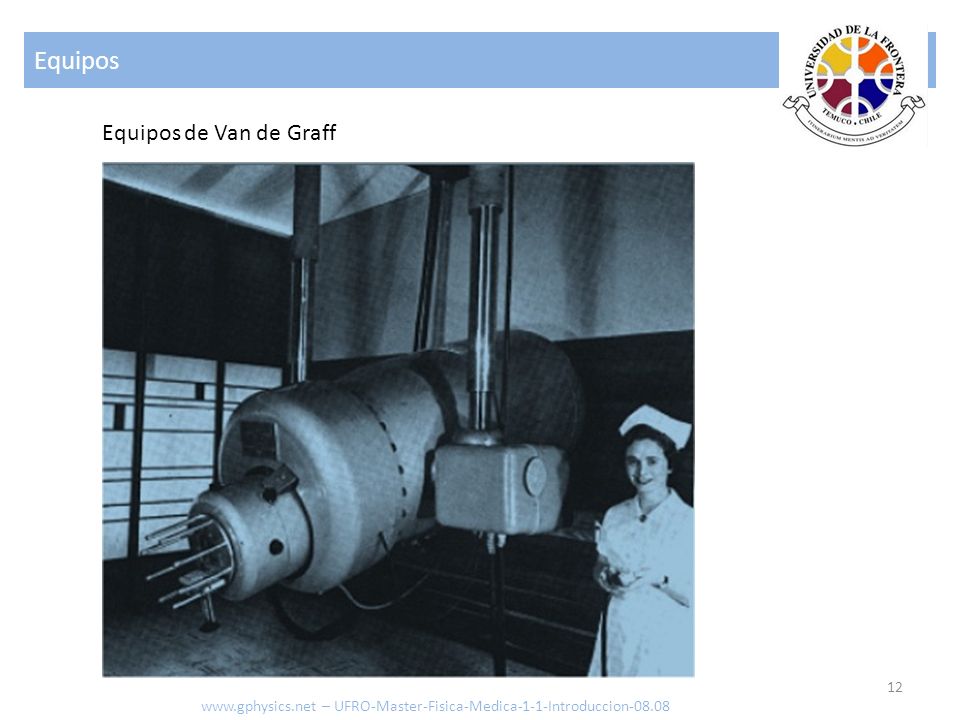

12 Equipos Equipos de Van de Graff
– UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

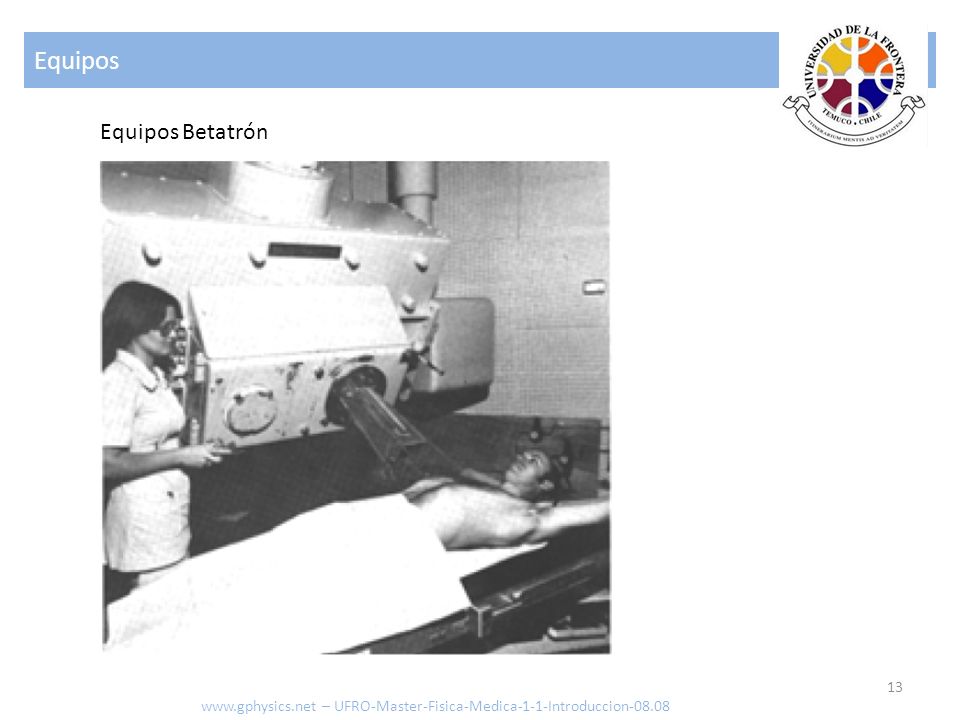

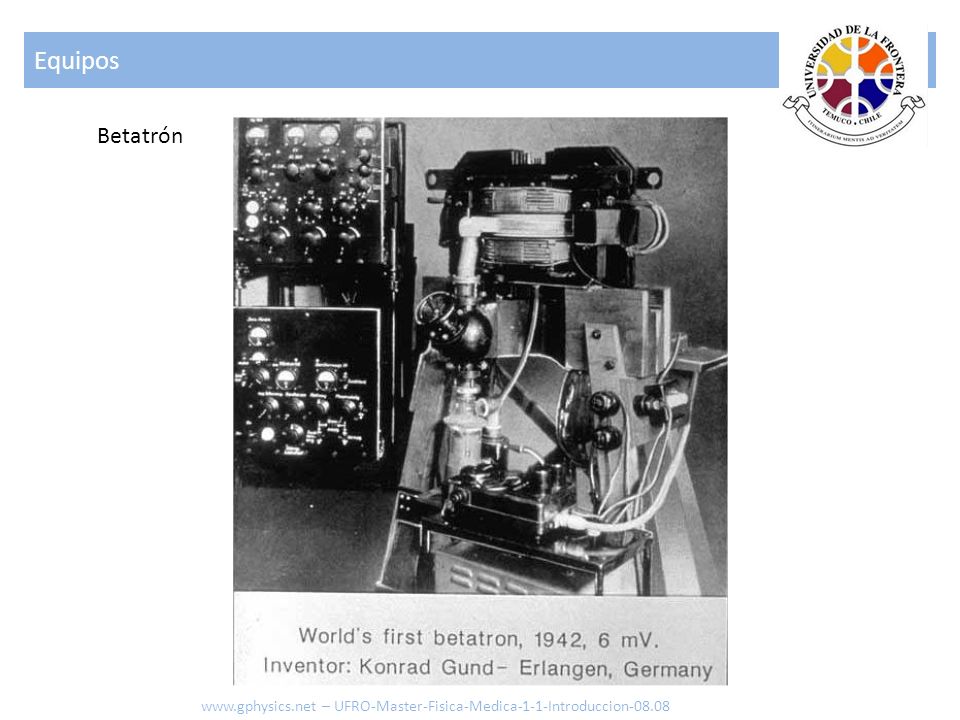

13 Equipos Equipos Betatrón
– UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

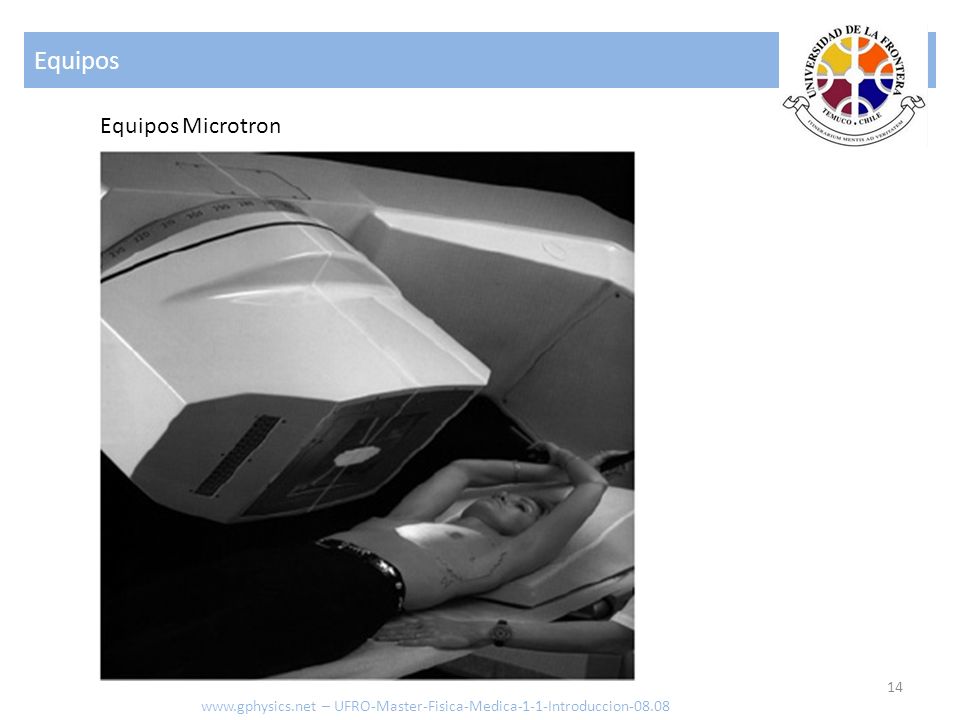

14 Equipos Equipos Microtron
– UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

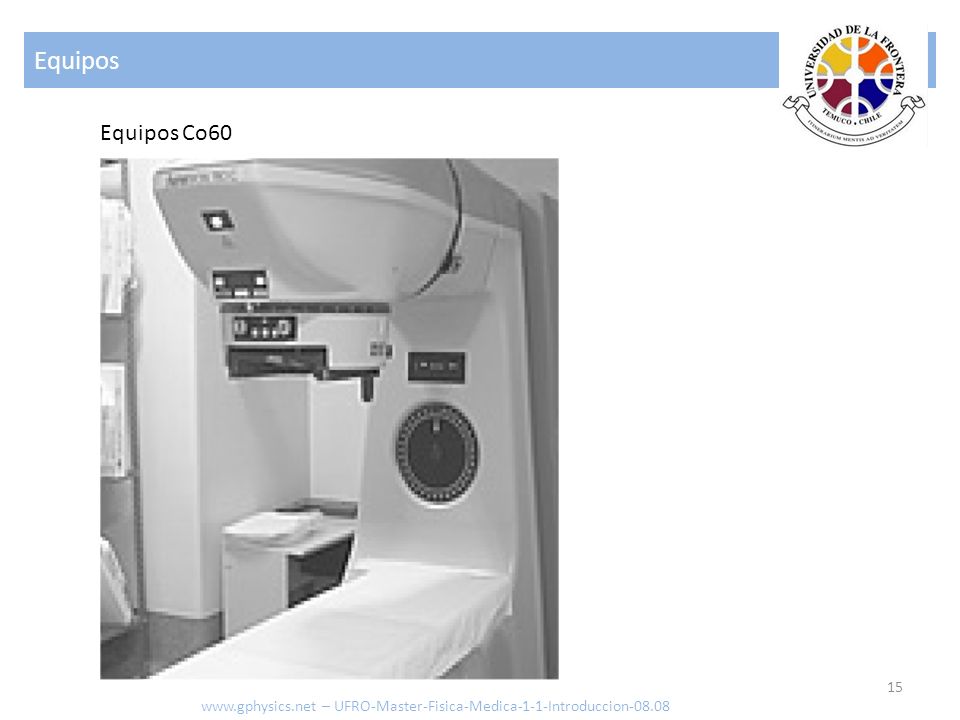

15 Equipos Equipos Co60 – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

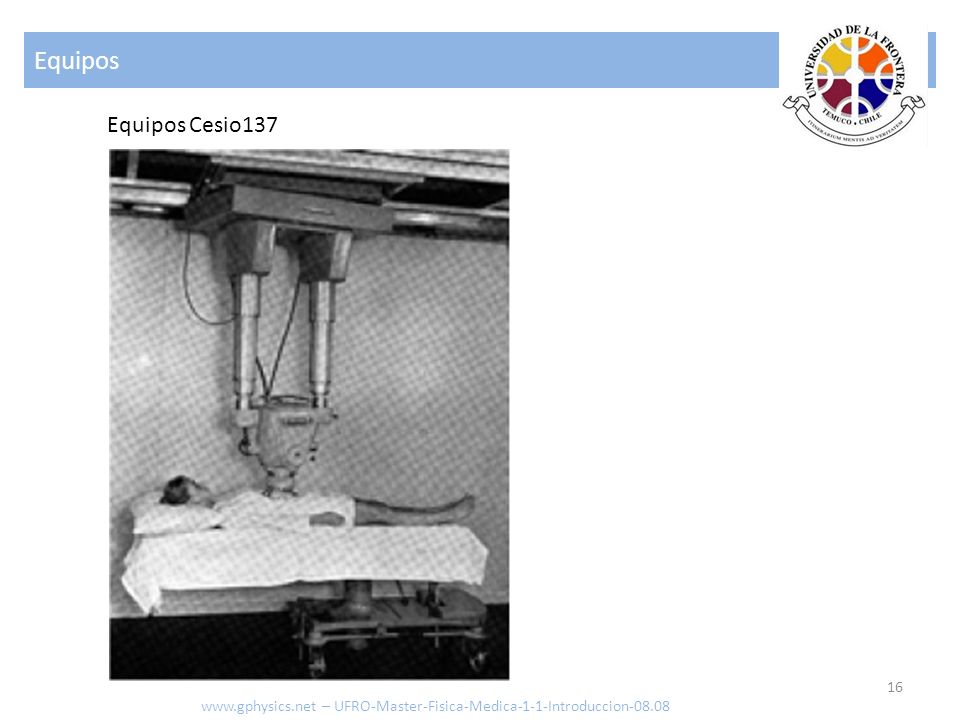

16 Equipos Equipos Cesio137 – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

17 Equipos Técnica “Fuego Cruzado” (Cross Fire Technique) por Wickham & Degrais – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

18 Equipos Rayos X el método mas efectivo en la ultima década
– UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

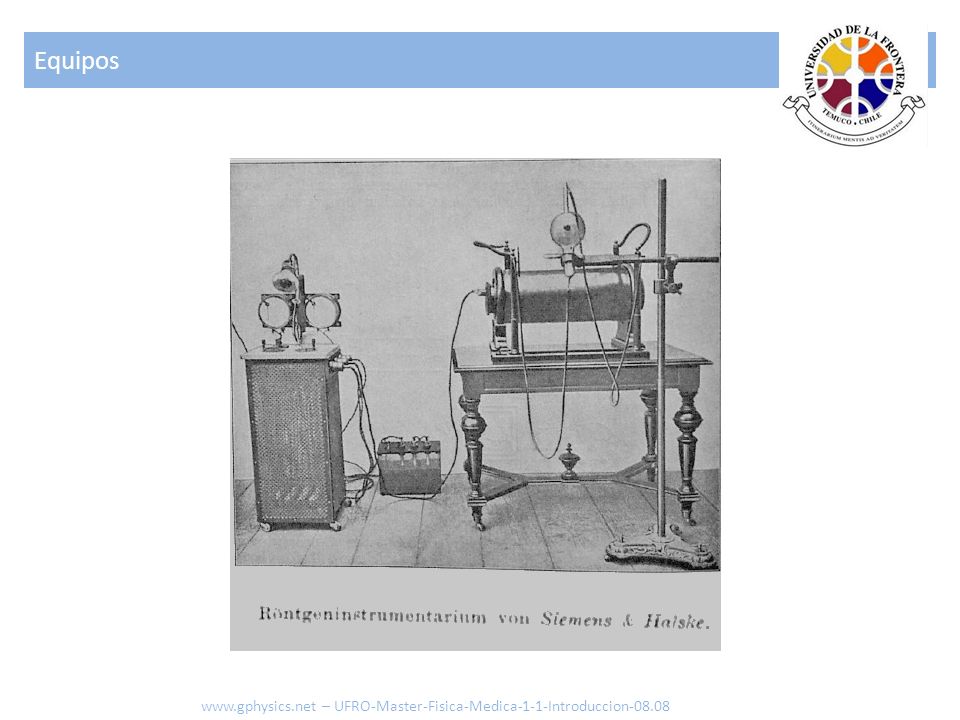

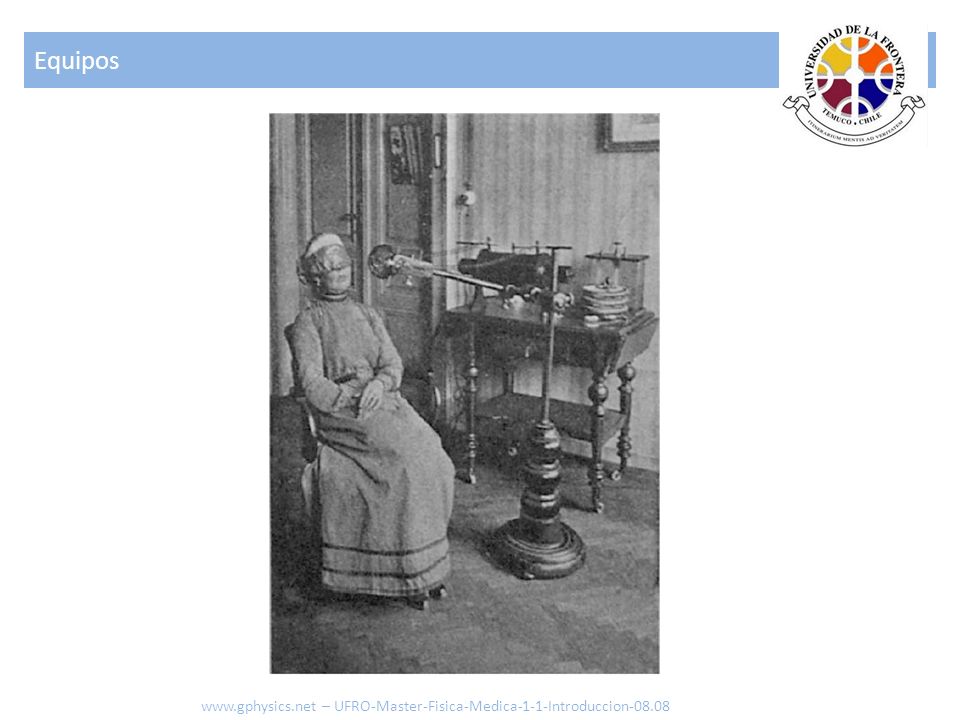

19 Equipos – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

20 Equipos – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

21 Equipos – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

22 Equipos Dosis Antes del tratamiento 37 Días de iniciado el tratamiento
– UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

23 Equipos Monumento a los pioneros muertos por exposición a la radiación. – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

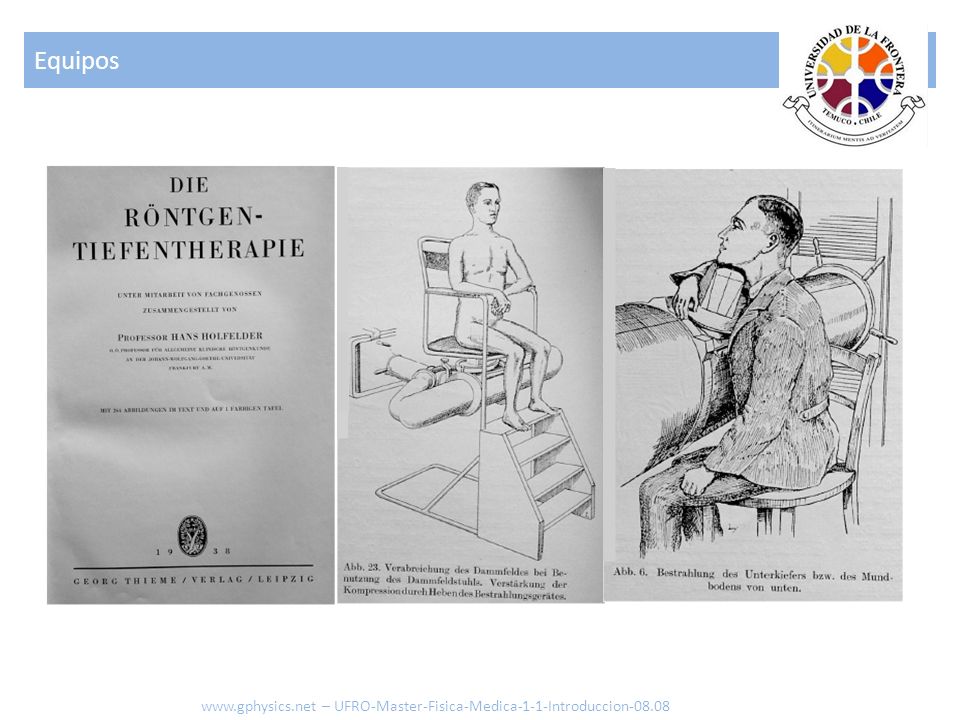

24 Equipos – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

25 Equipos – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

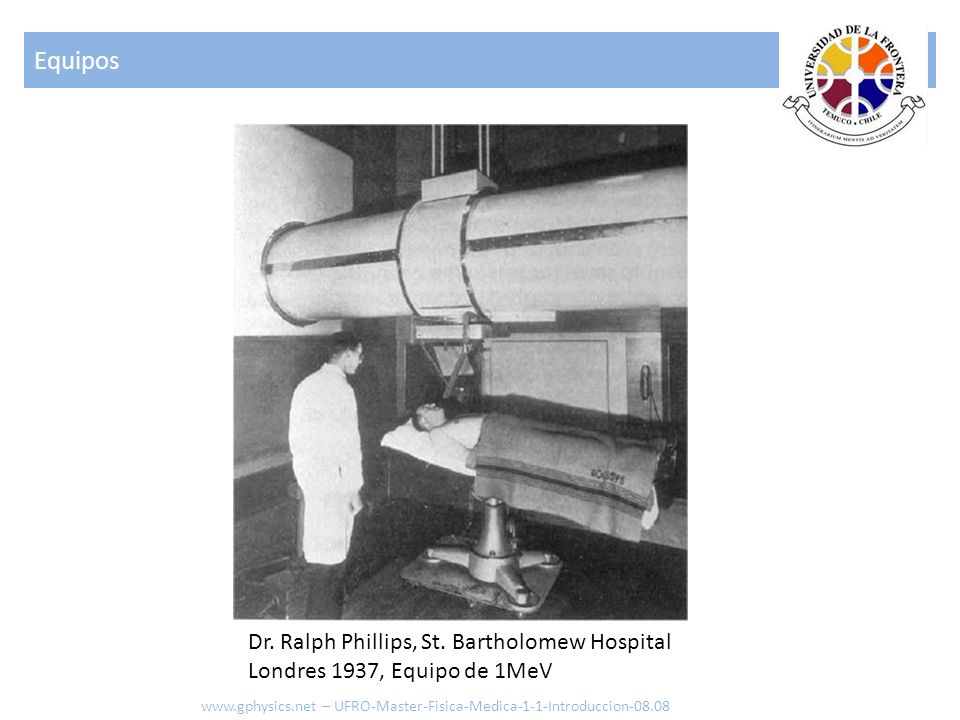

26 Equipos Dr. Ralph Phillips, St. Bartholomew Hospital
Londres 1937, Equipo de 1MeV – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

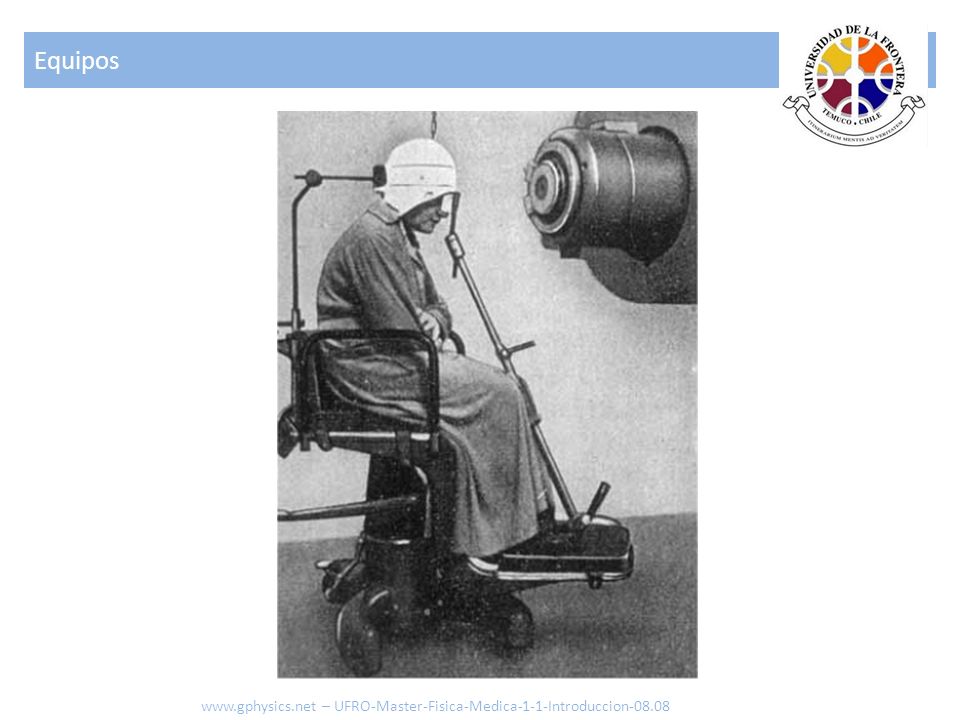

27 Equipos – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

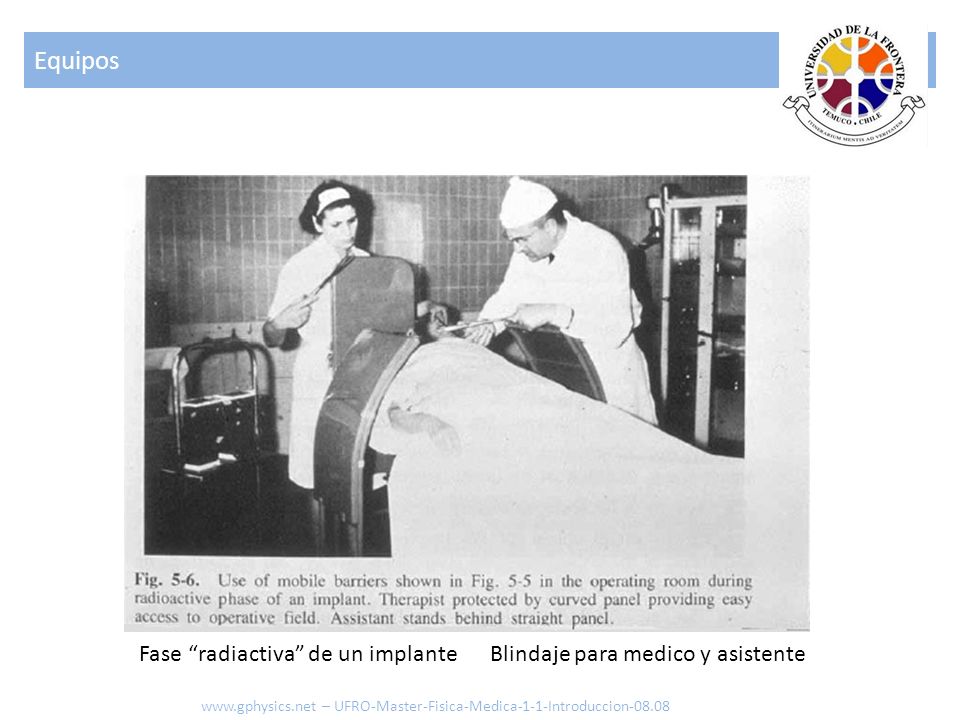

28 Equipos Fase “radiactiva” de un implante
Blindaje para medico y asistente – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

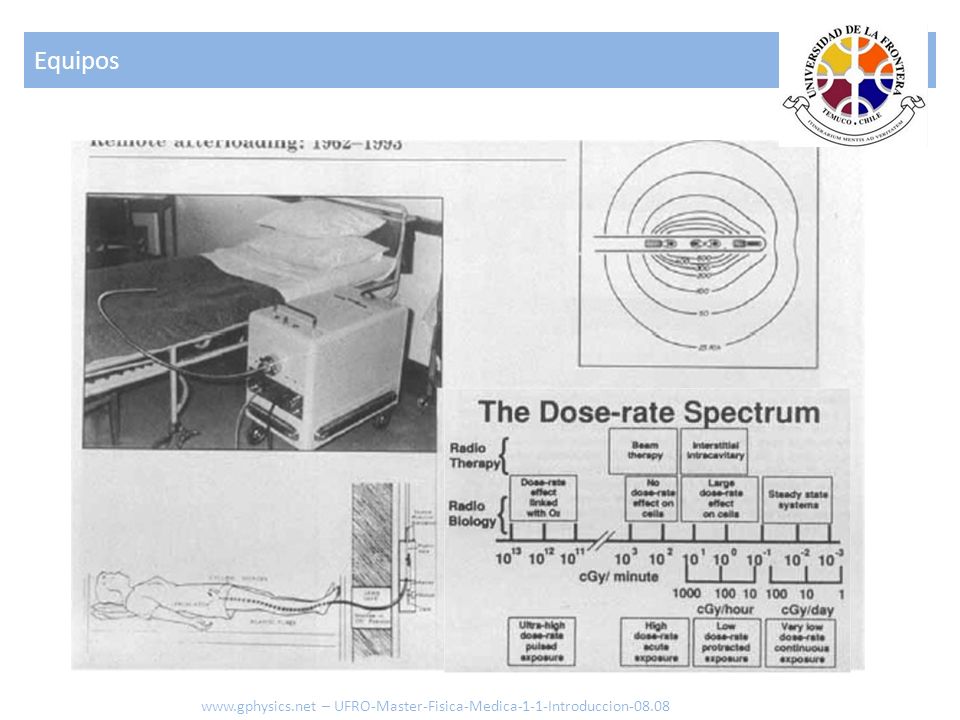

29 Equipos – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

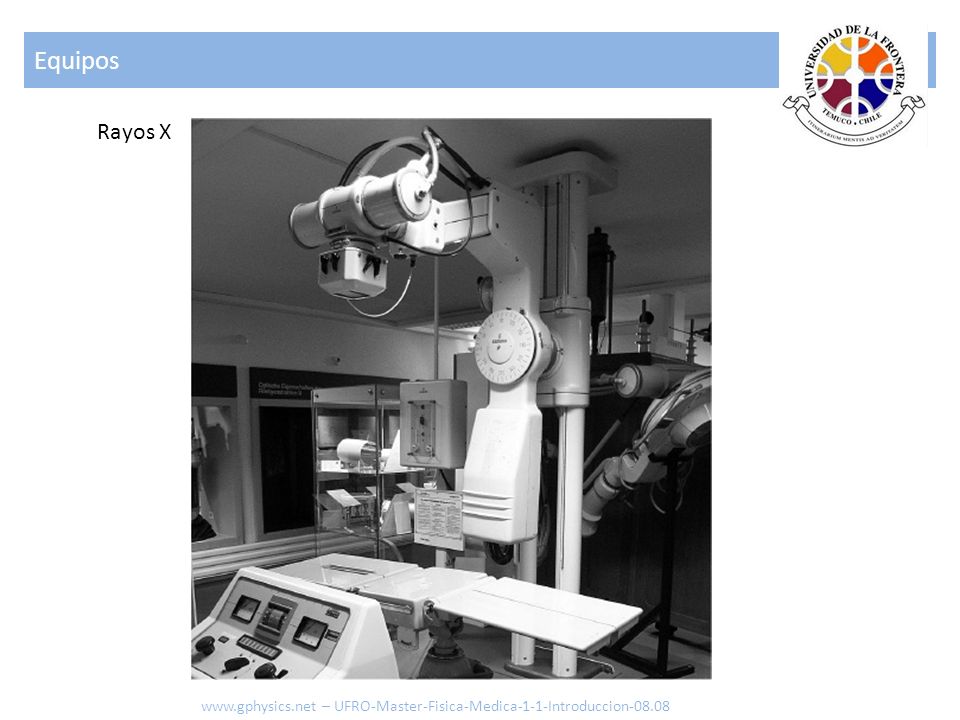

30 Equipos Rayos X – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

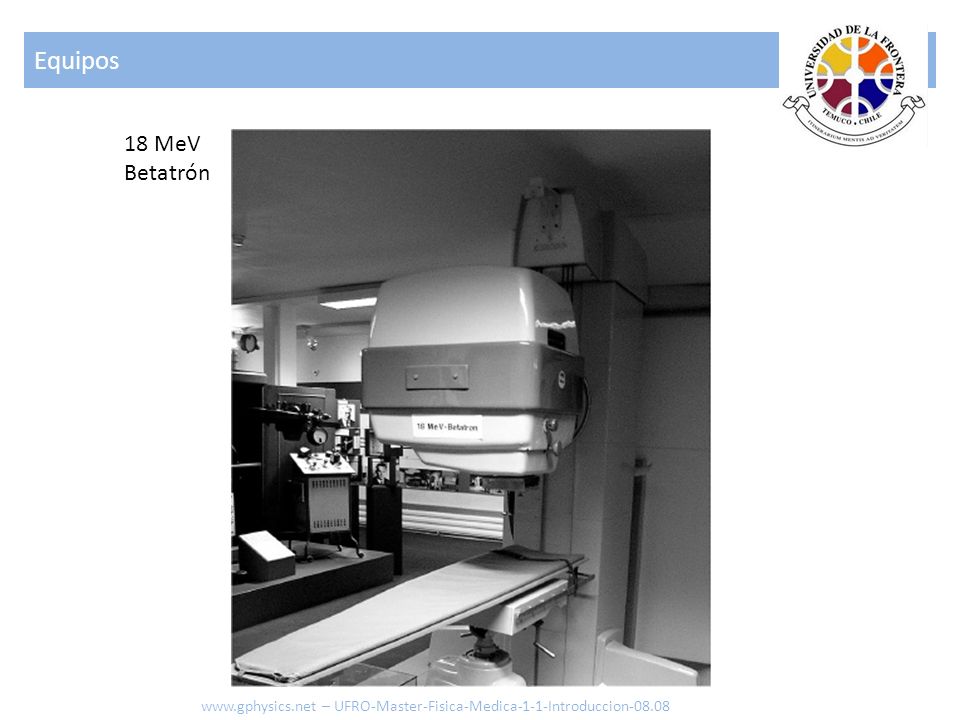

31 Equipos 18 MeV Betatrón – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

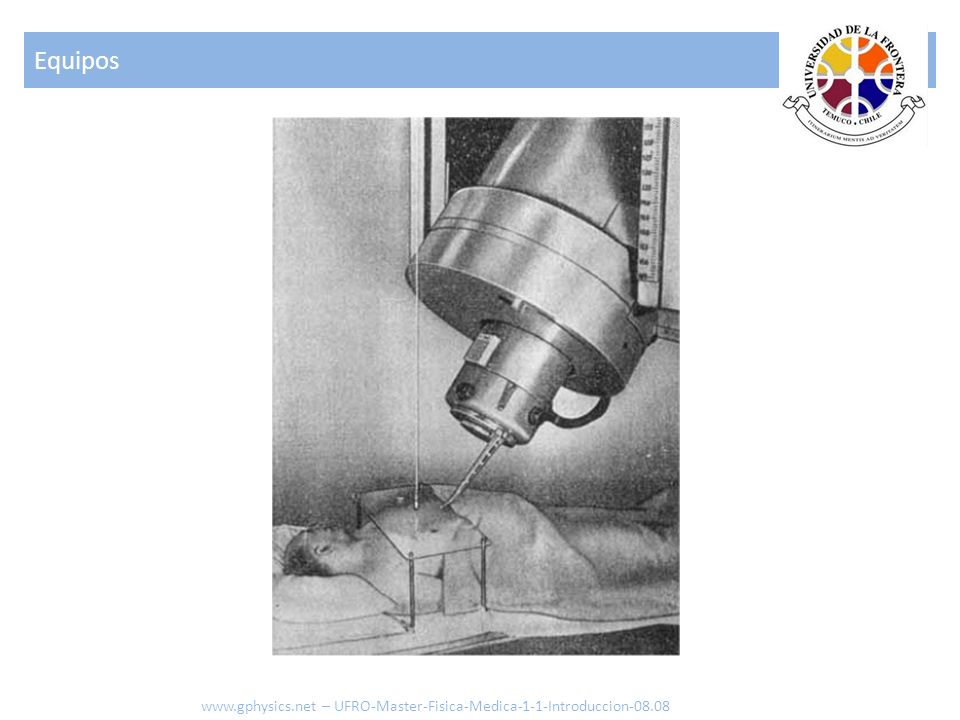

32 Equipos Betatrón – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

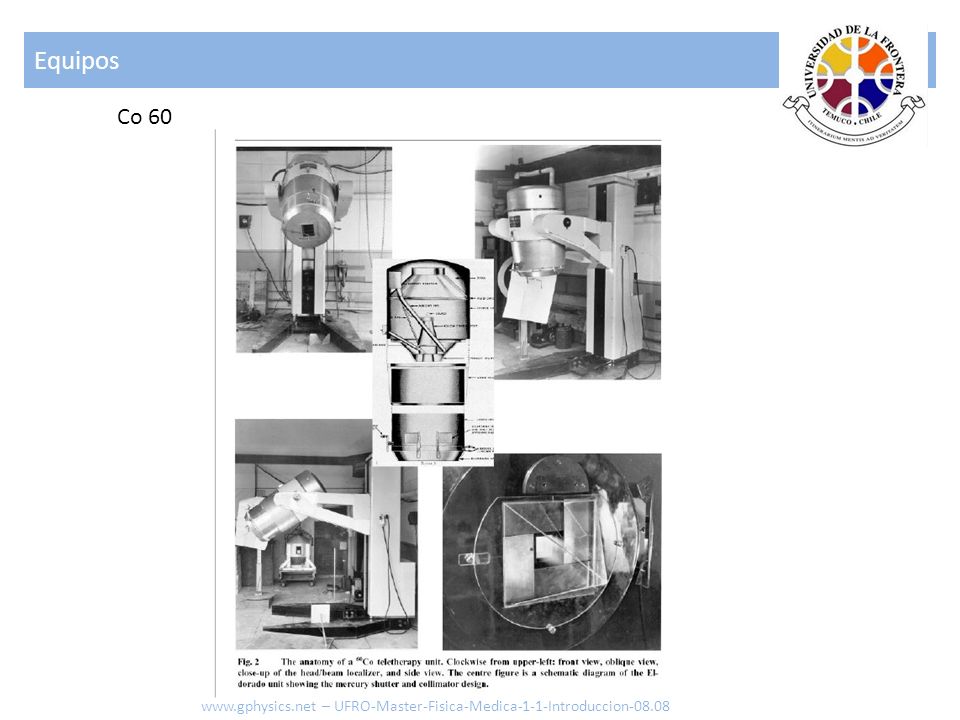

33 Equipos Co 60 – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

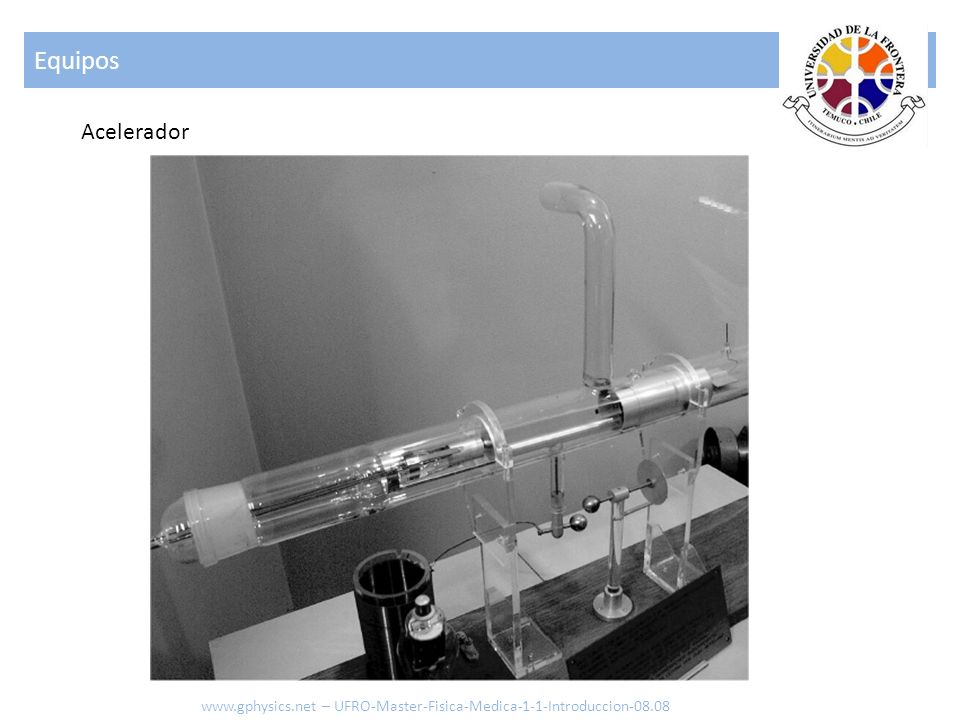

34 Equipos Acelerador – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

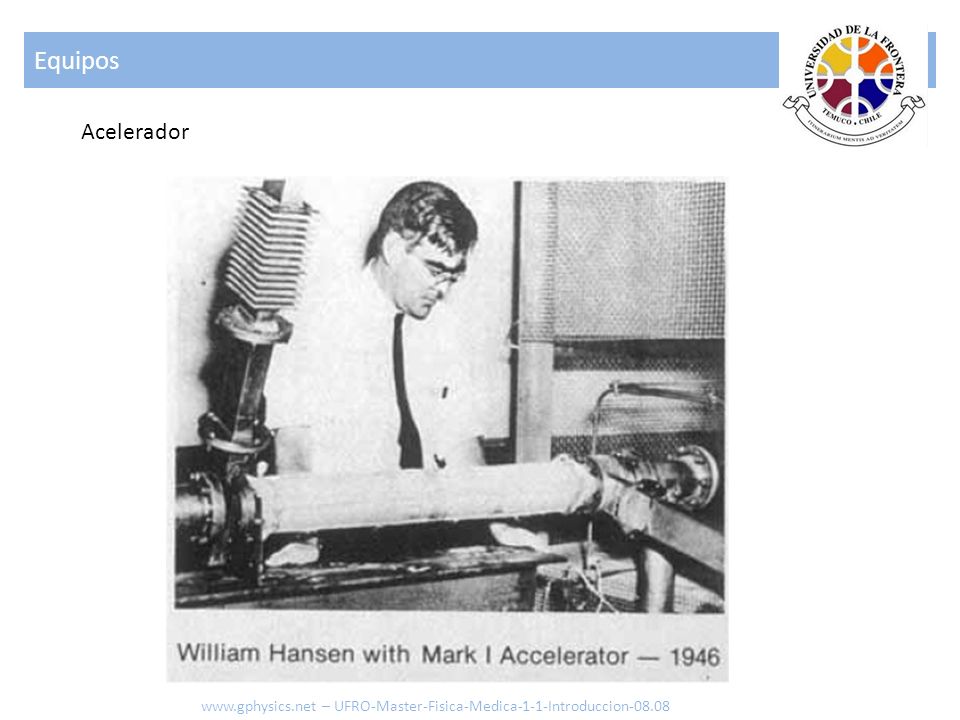

35 Equipos Acelerador – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

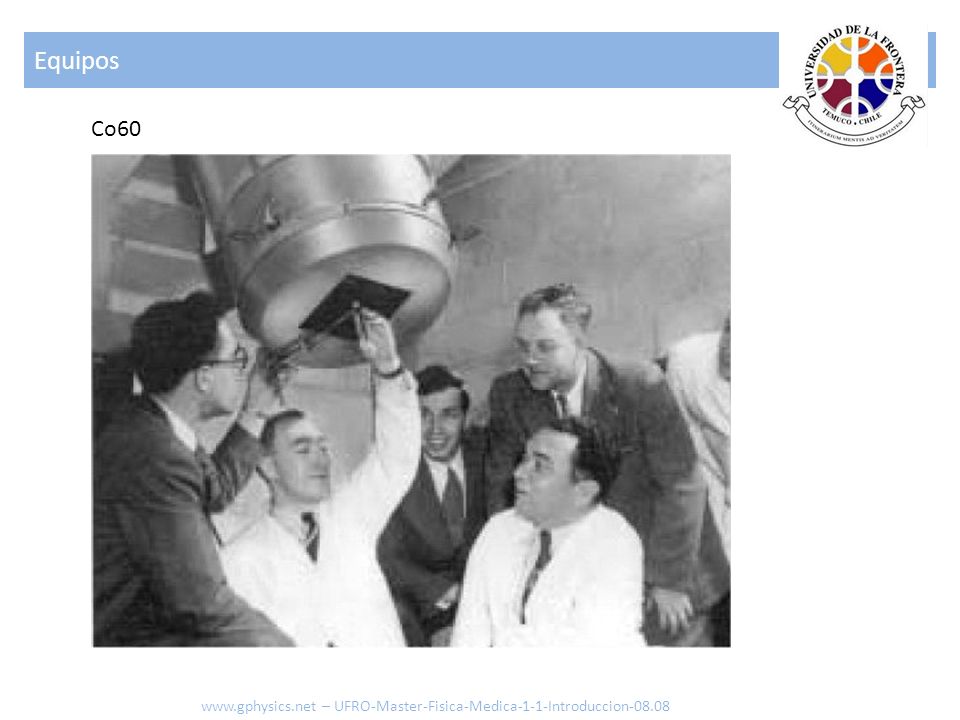

36 Equipos Co60 – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

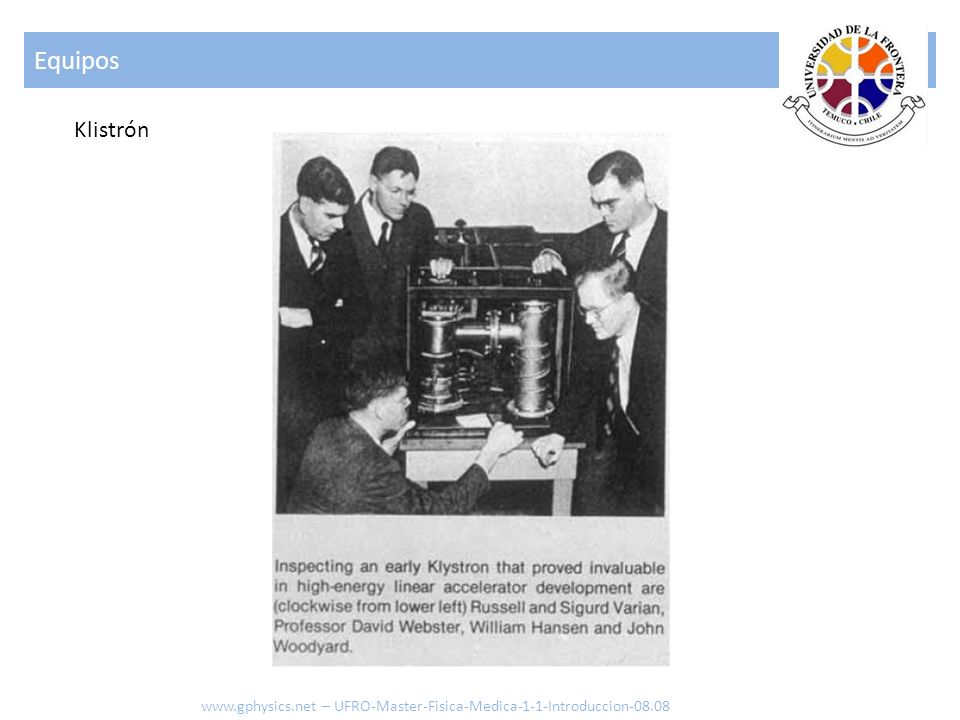

37 Equipos Klistrón – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

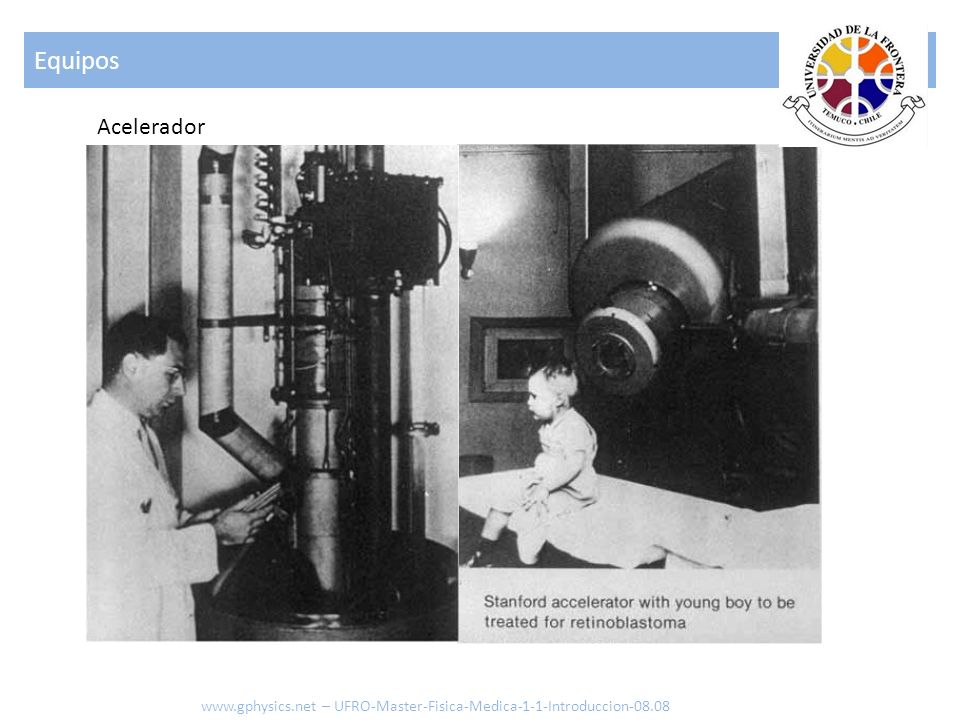

38 Equipos Acelerador – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

39 Equipos Acelerador – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

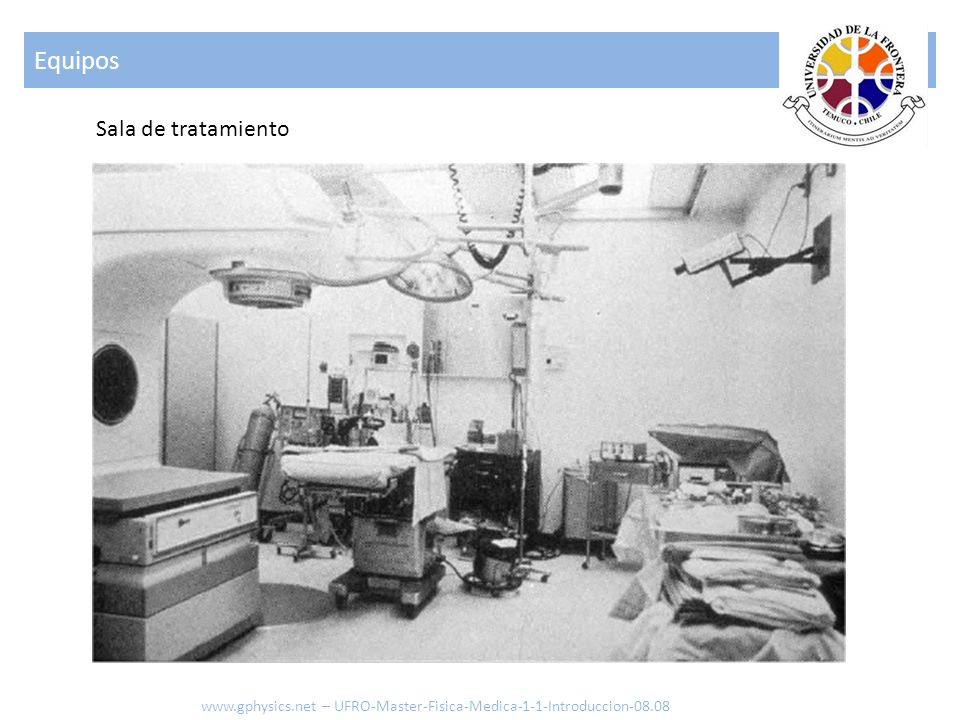

40 Equipos Sala de tratamiento
– UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

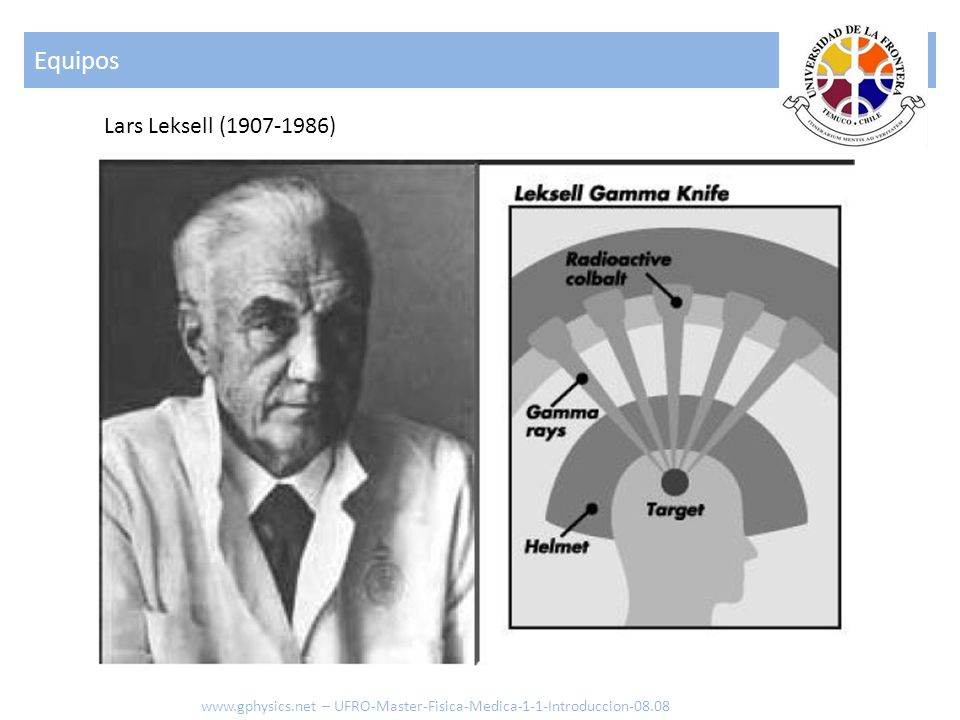

41 Equipos Lars Leksell (1907-1986)
– UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

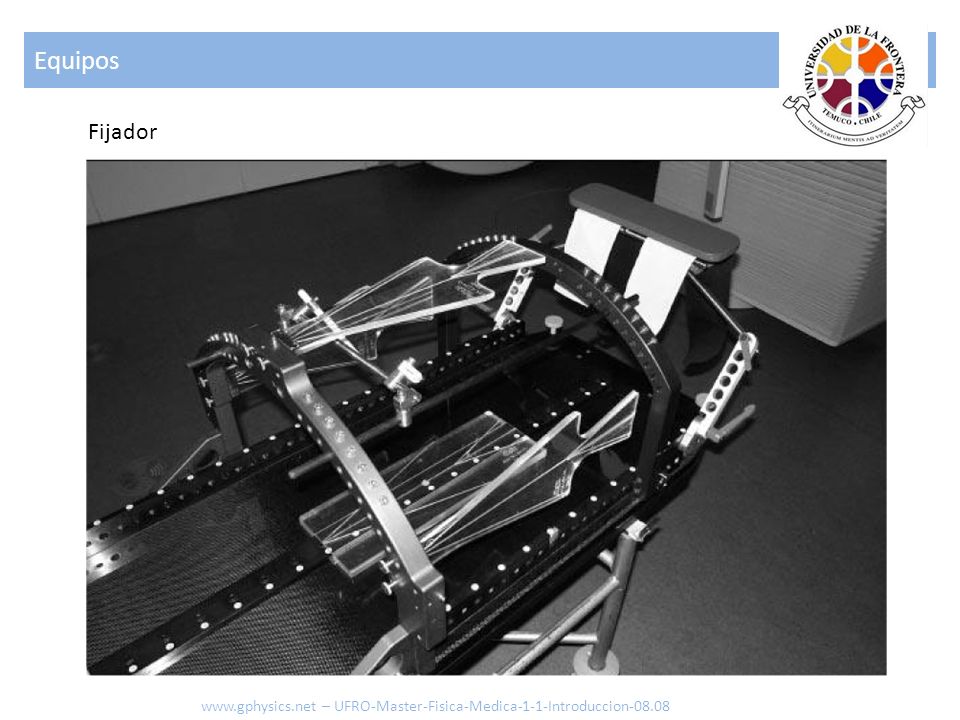

42 Equipos Fijador – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

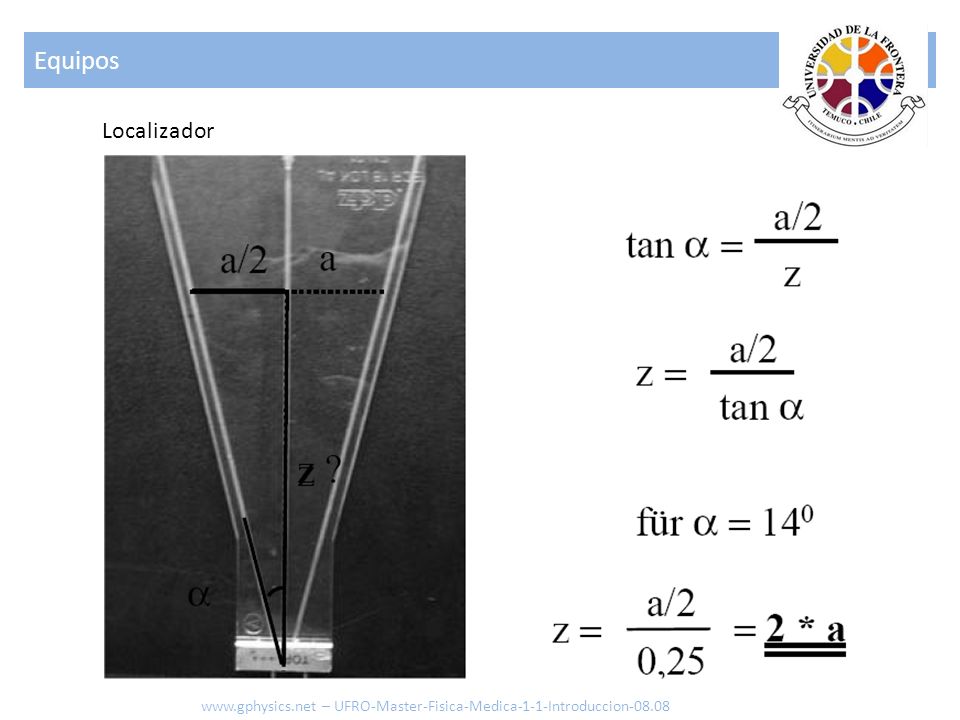

43 Equipos Localizador – UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

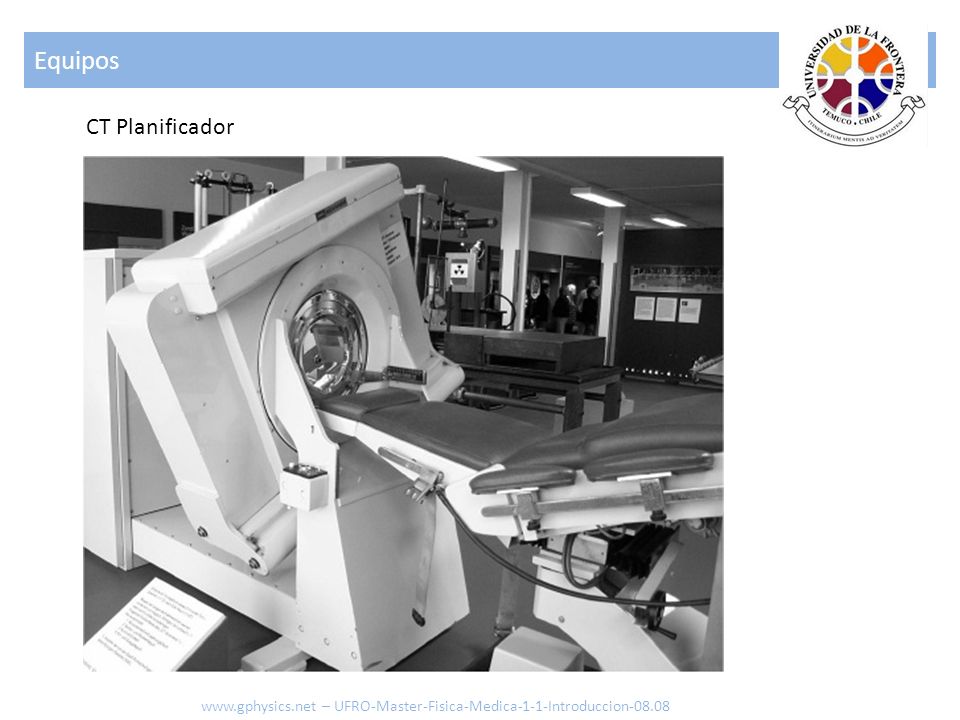

44 Equipos CT Planificador
– UFRO-Master-Fisica-Medica-1-1-Introduccion-08.08

45 Handbook of Radiotherapy Physics: Theory and Practice

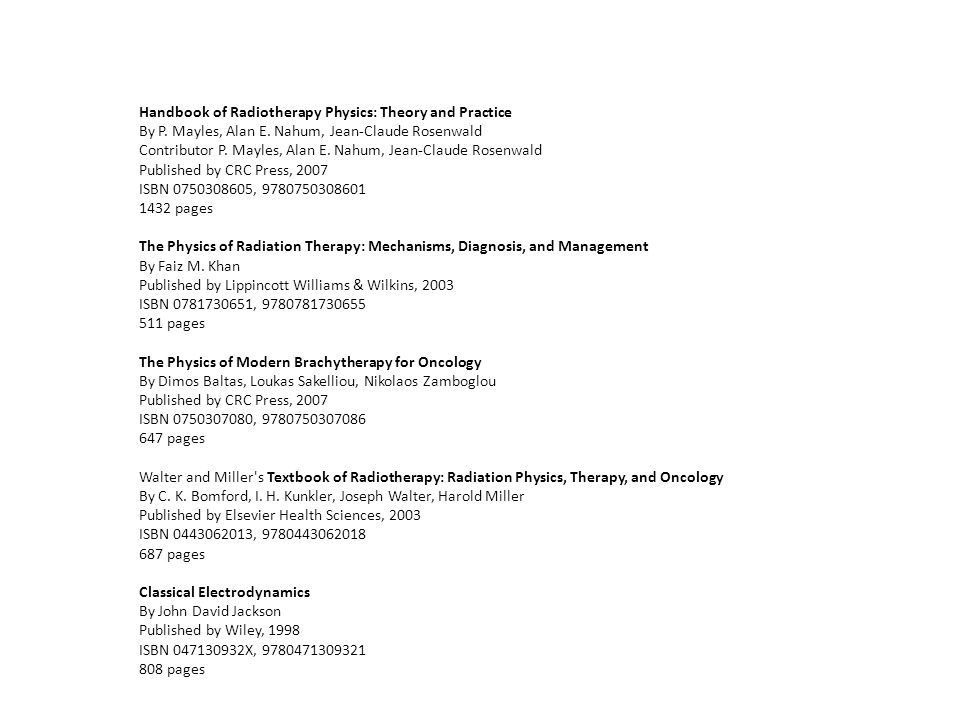

By P. Mayles, Alan E. Nahum, Jean-Claude Rosenwald Contributor P. Mayles, Alan E. Nahum, Jean-Claude Rosenwald Published by CRC Press, 2007 ISBN , 1432 pages The Physics of Radiation Therapy: Mechanisms, Diagnosis, and Management By Faiz M. Khan Published by Lippincott Williams & Wilkins, 2003 ISBN , 511 pages The Physics of Modern Brachytherapy for Oncology By Dimos Baltas, Loukas Sakelliou, Nikolaos Zamboglou ISBN , 647 pages Walter and Miller's Textbook of Radiotherapy: Radiation Physics, Therapy, and Oncology By C. K. Bomford, I. H. Kunkler, Joseph Walter, Harold Miller Published by Elsevier Health Sciences, 2003 ISBN , 687 pages Classical Electrodynamics By John David Jackson Published by Wiley, 1998 ISBN X, 808 pages
