Comisionamiento SmallCell Servicios Implementación RAN Después de unos 5 minutos de encender la SC nos conectamos al WIFI de la misma. Con el pass:

Presentación del tema: "Comisionamiento SmallCell Servicios Implementación RAN Después de unos 5 minutos de encender la SC nos conectamos al WIFI de la misma. Con el pass:"— Transcripción de la presentación:

1

2 Comisionamiento SmallCell

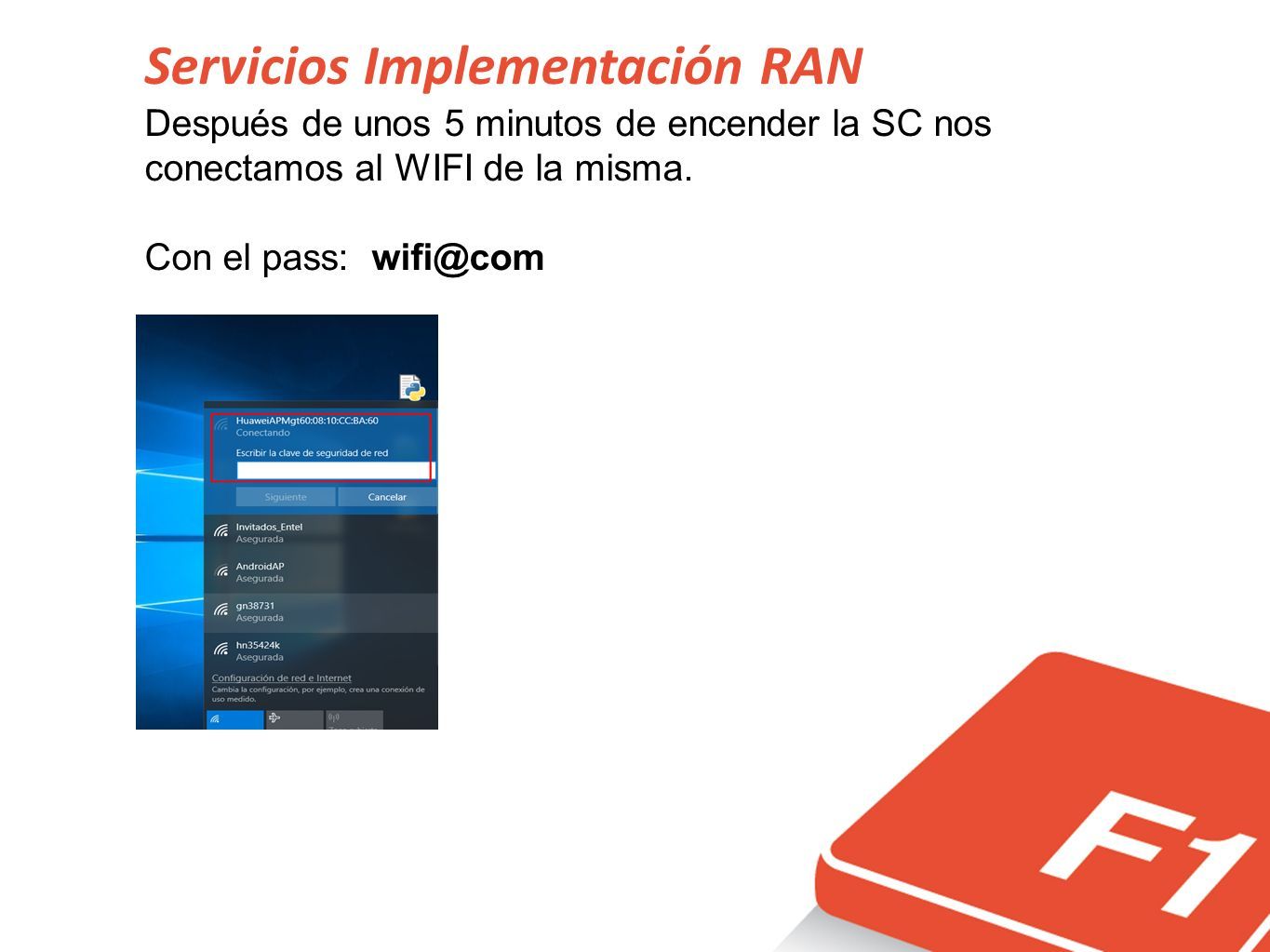

3 Servicios Implementación RAN Después de unos 5 minutos de encender la SC nos conectamos al WIFI de la misma. Con el pass: wifi@com

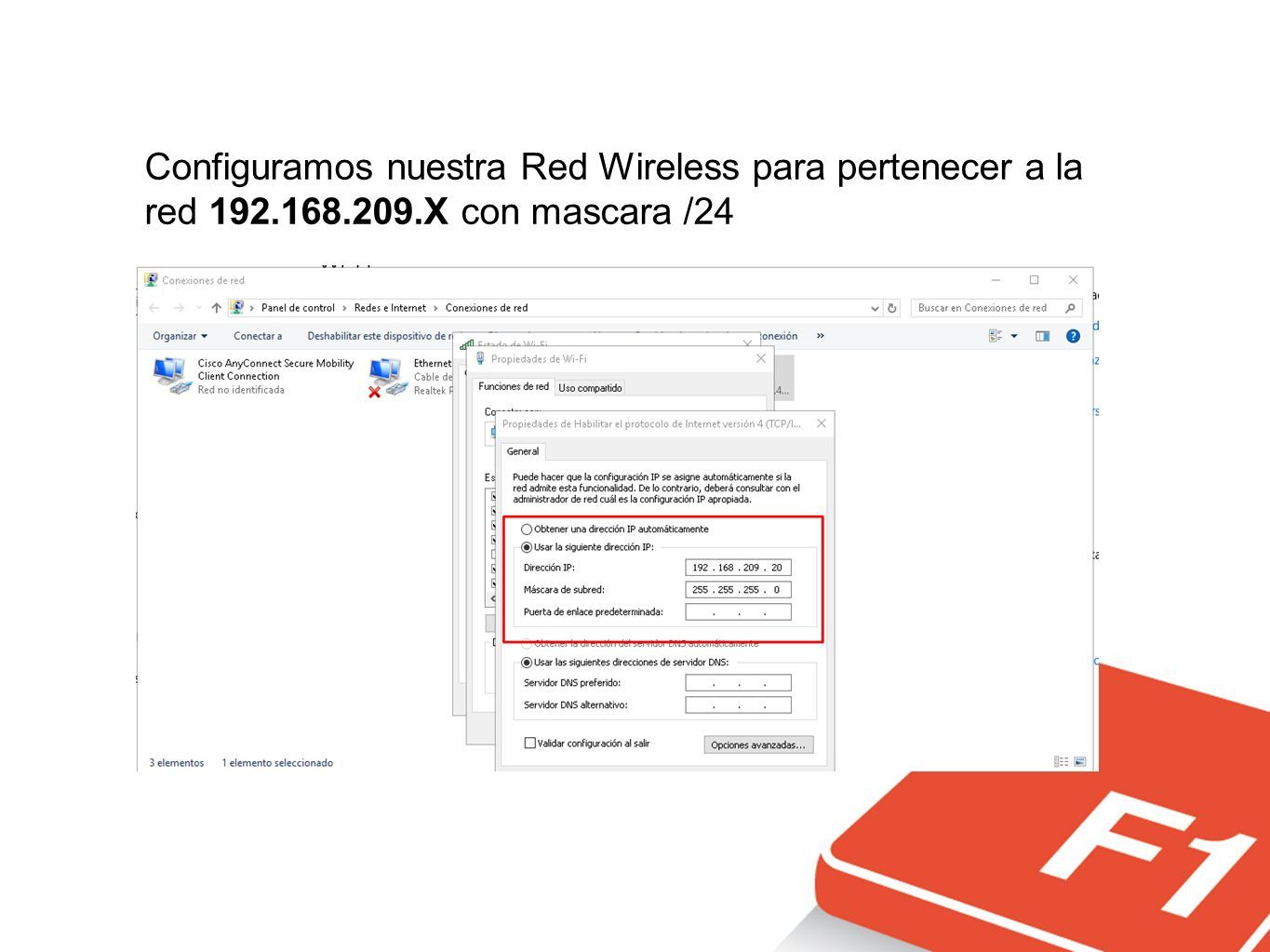

4 Configuramos nuestra Red Wireless para pertenecer a la red 192.168.209.X con mascara /24

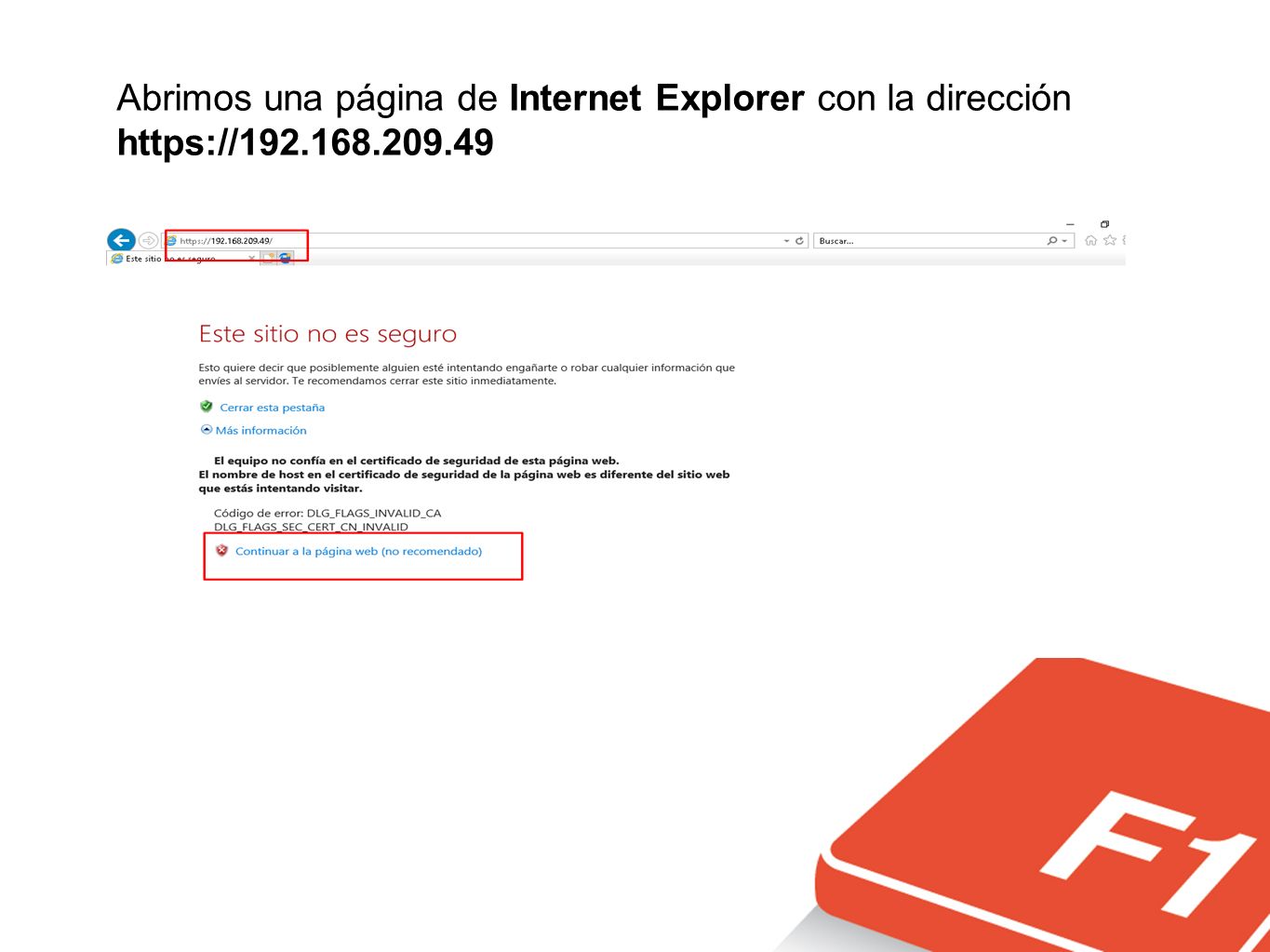

5 Abrimos una página de Internet Explorer con la dirección https://192.168.209.49

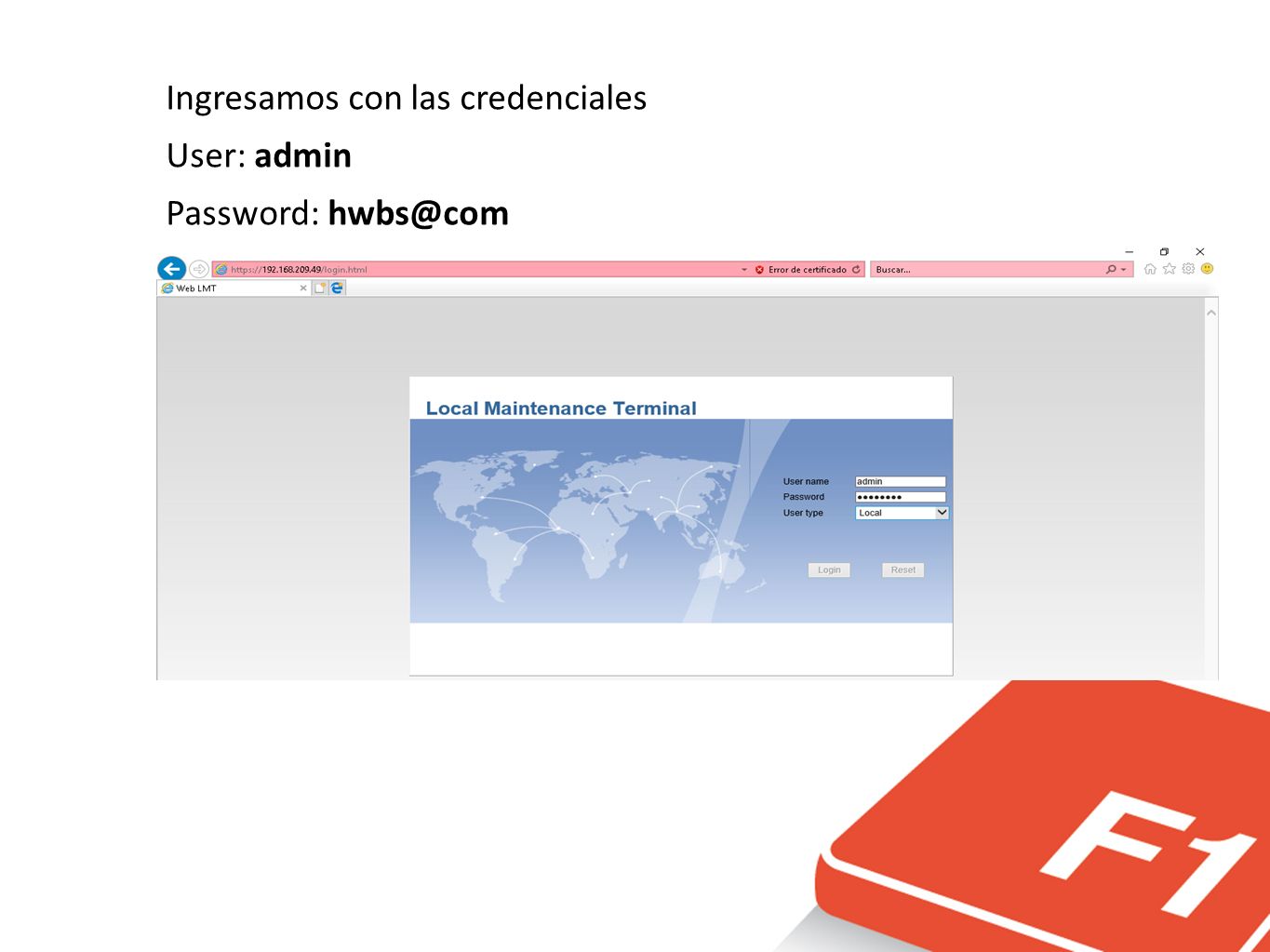

6 Ingresamos con las credenciales: User: admin Password: hwbs@com

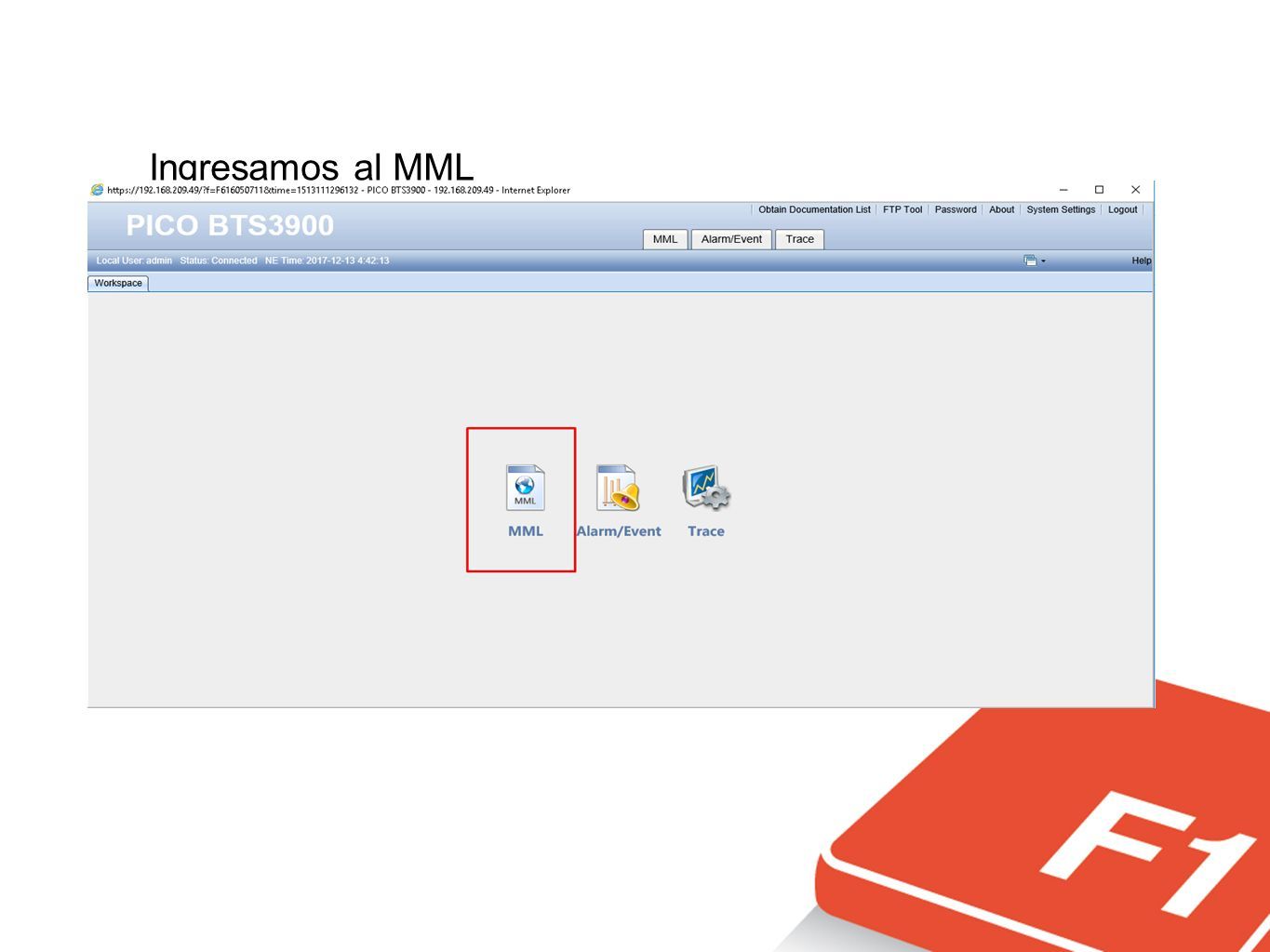

7 Ingresamos al MML

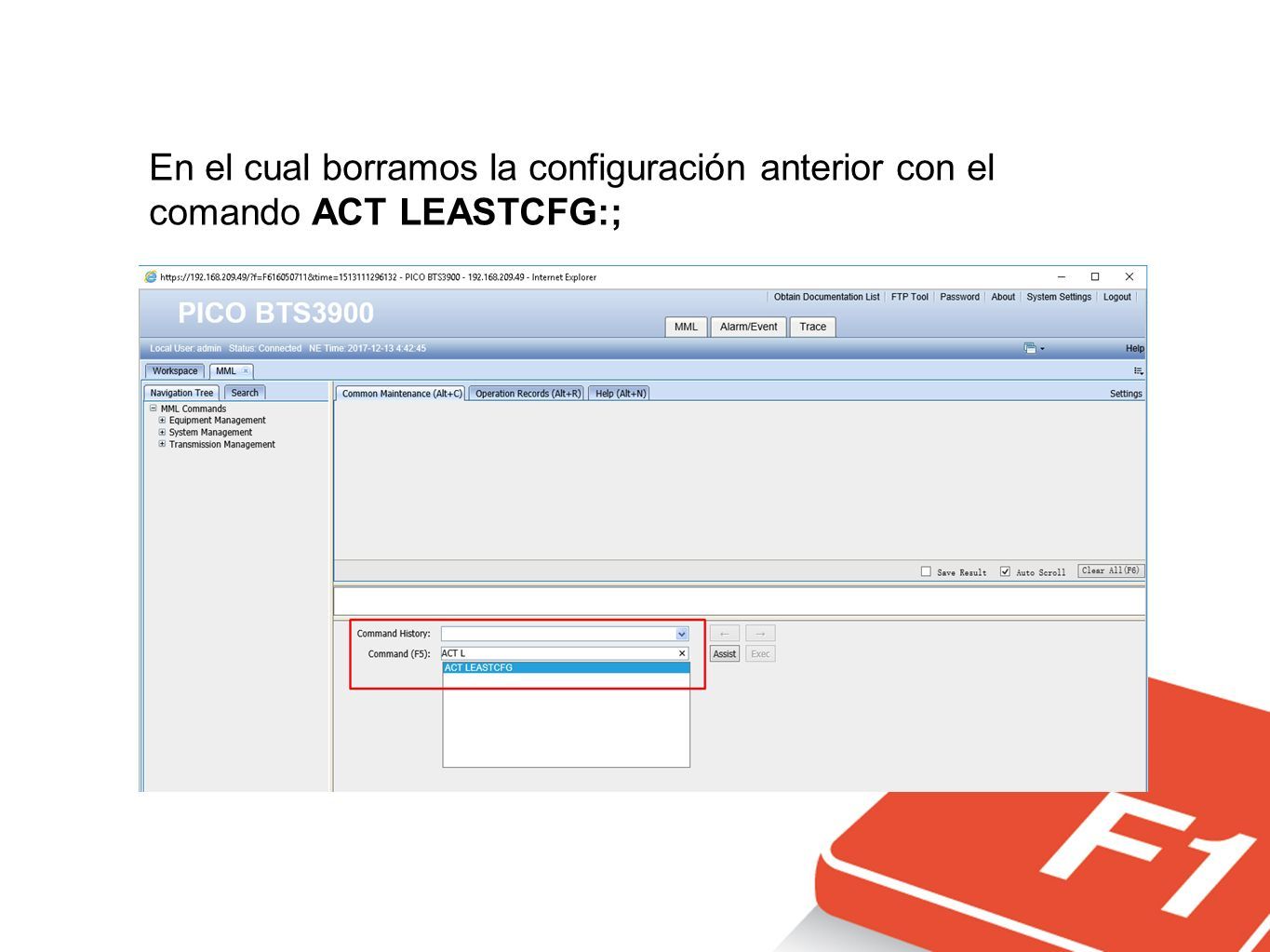

8 En el cual borramos la configuración anterior con el comando ACT LEASTCFG:;

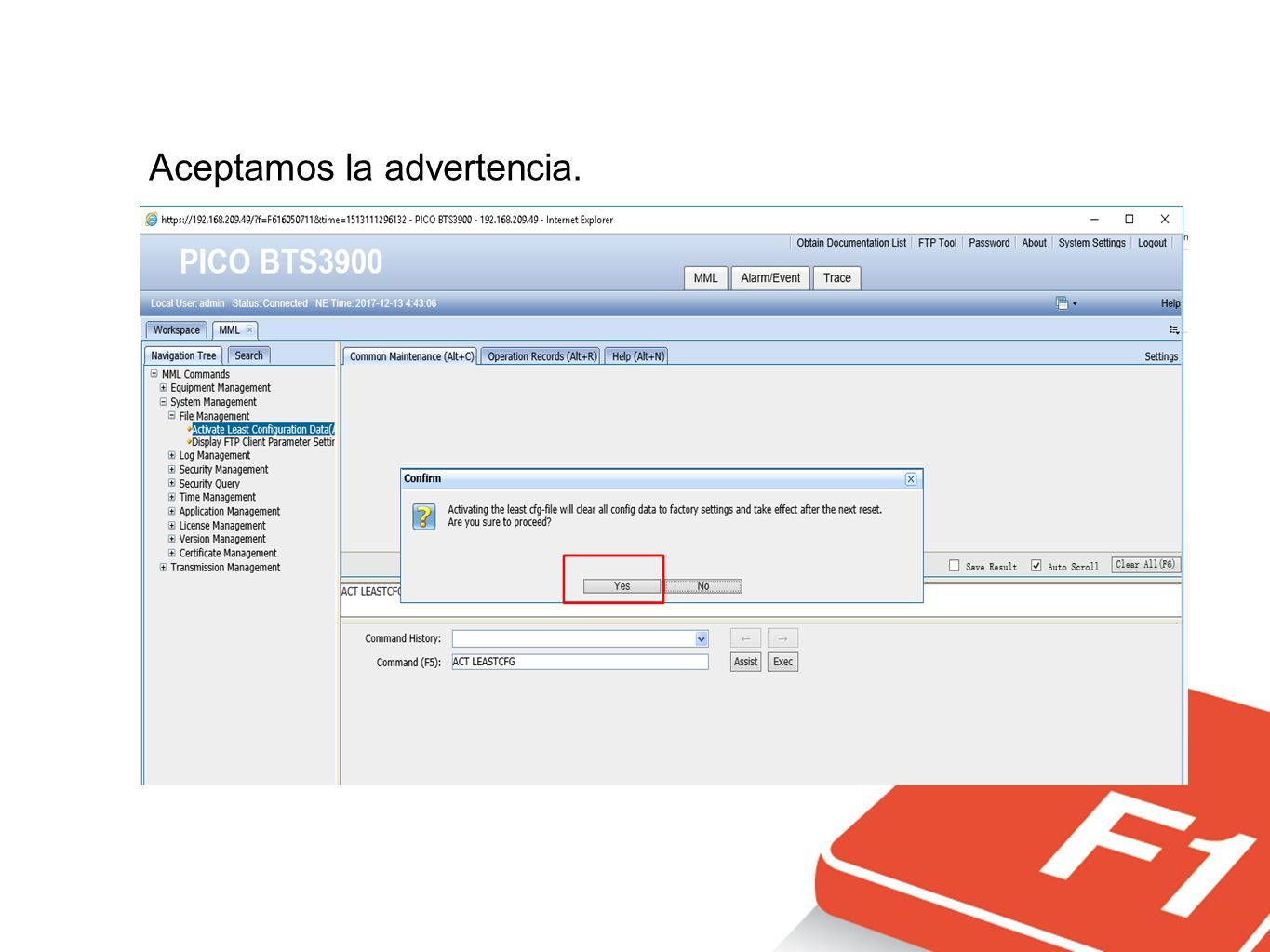

9 Aceptamos la advertencia.

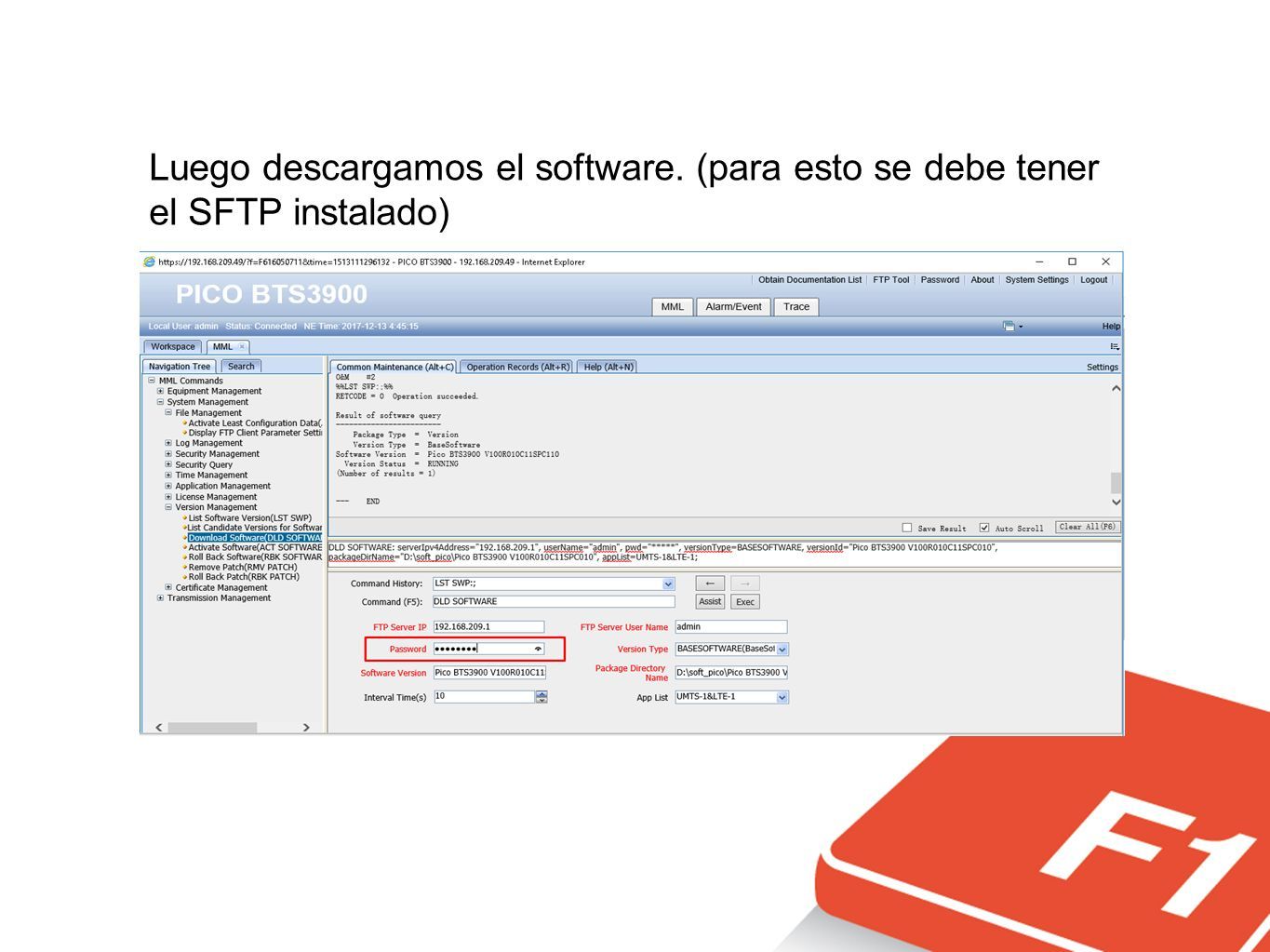

10 Luego descargamos el software. (para esto se debe tener el SFTP instalado)

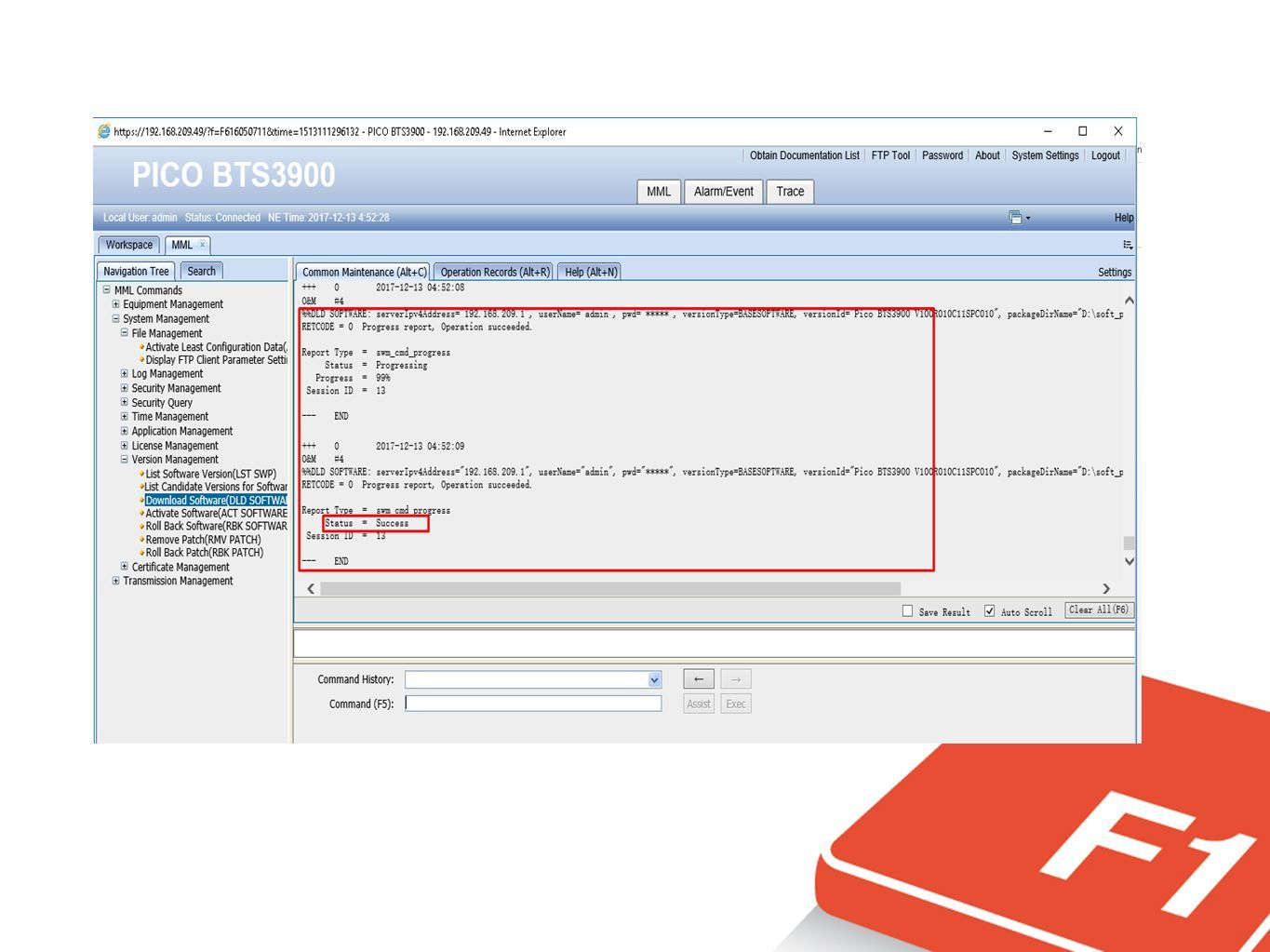

11

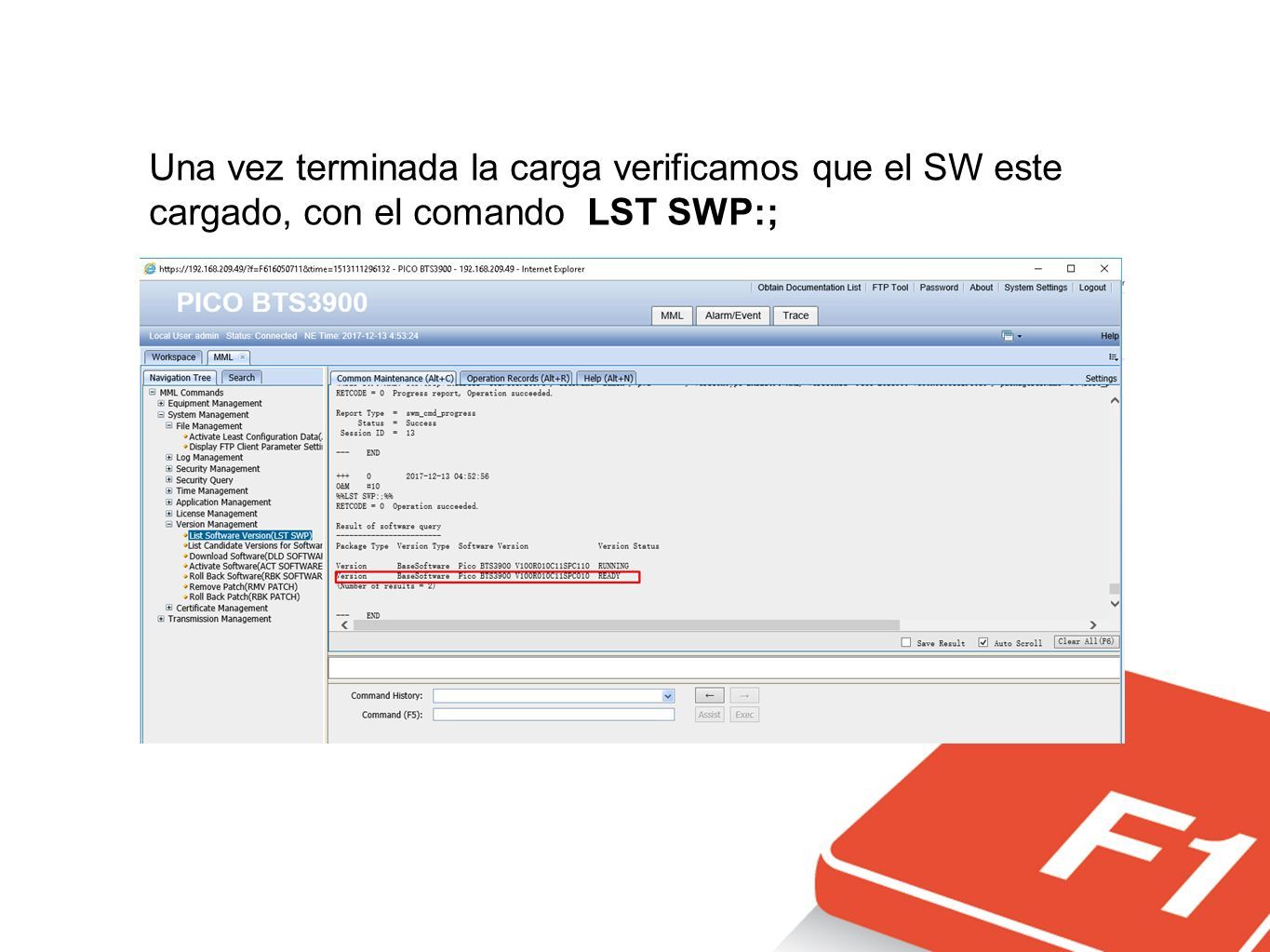

12 Una vez terminada la carga verificamos que el SW este cargado, con el comando LST SWP:;

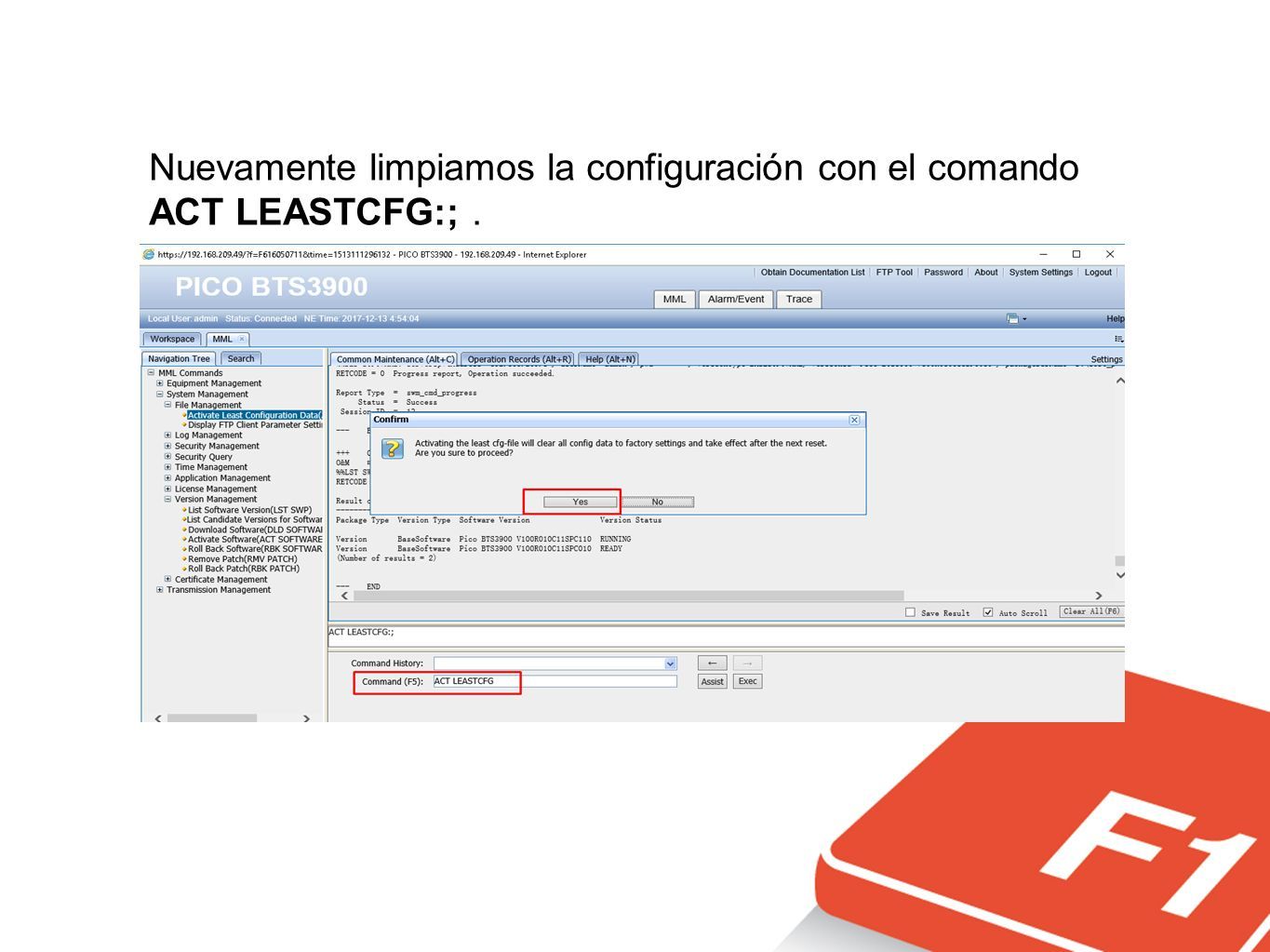

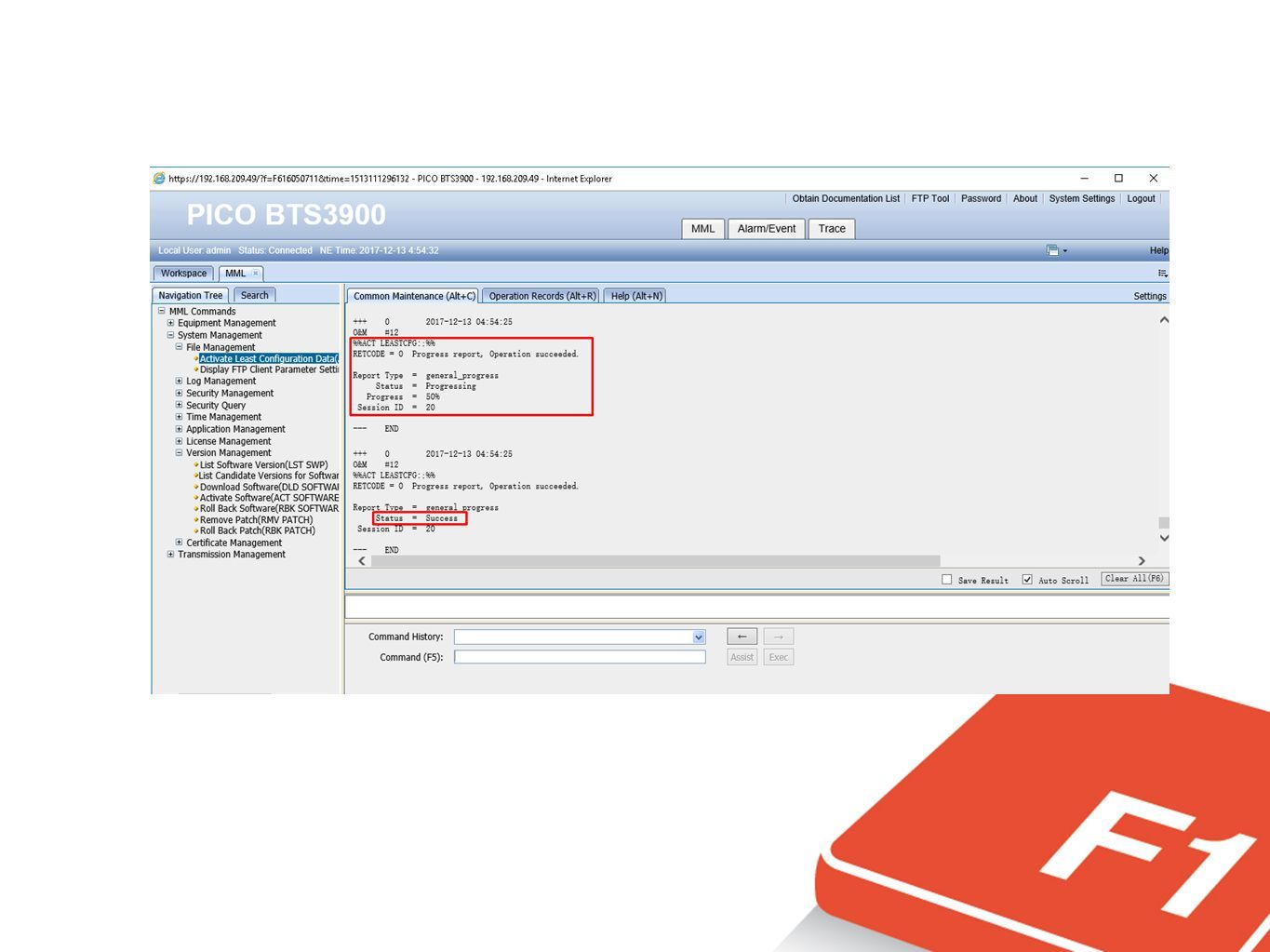

13 Nuevamente limpiamos la configuración con el comando ACT LEASTCFG:;.

14

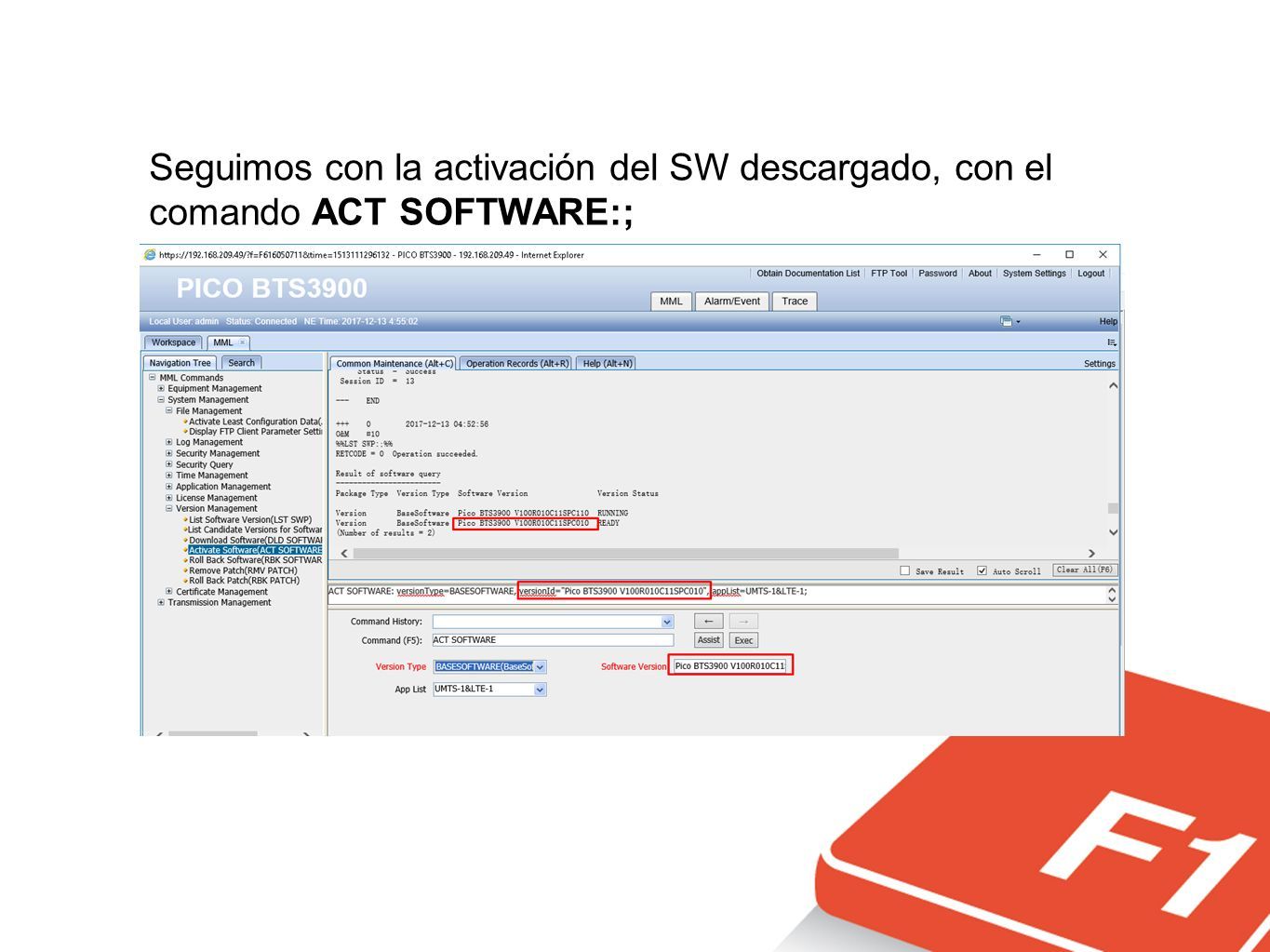

15 Seguimos con la activación del SW descargado, con el comando ACT SOFTWARE:;

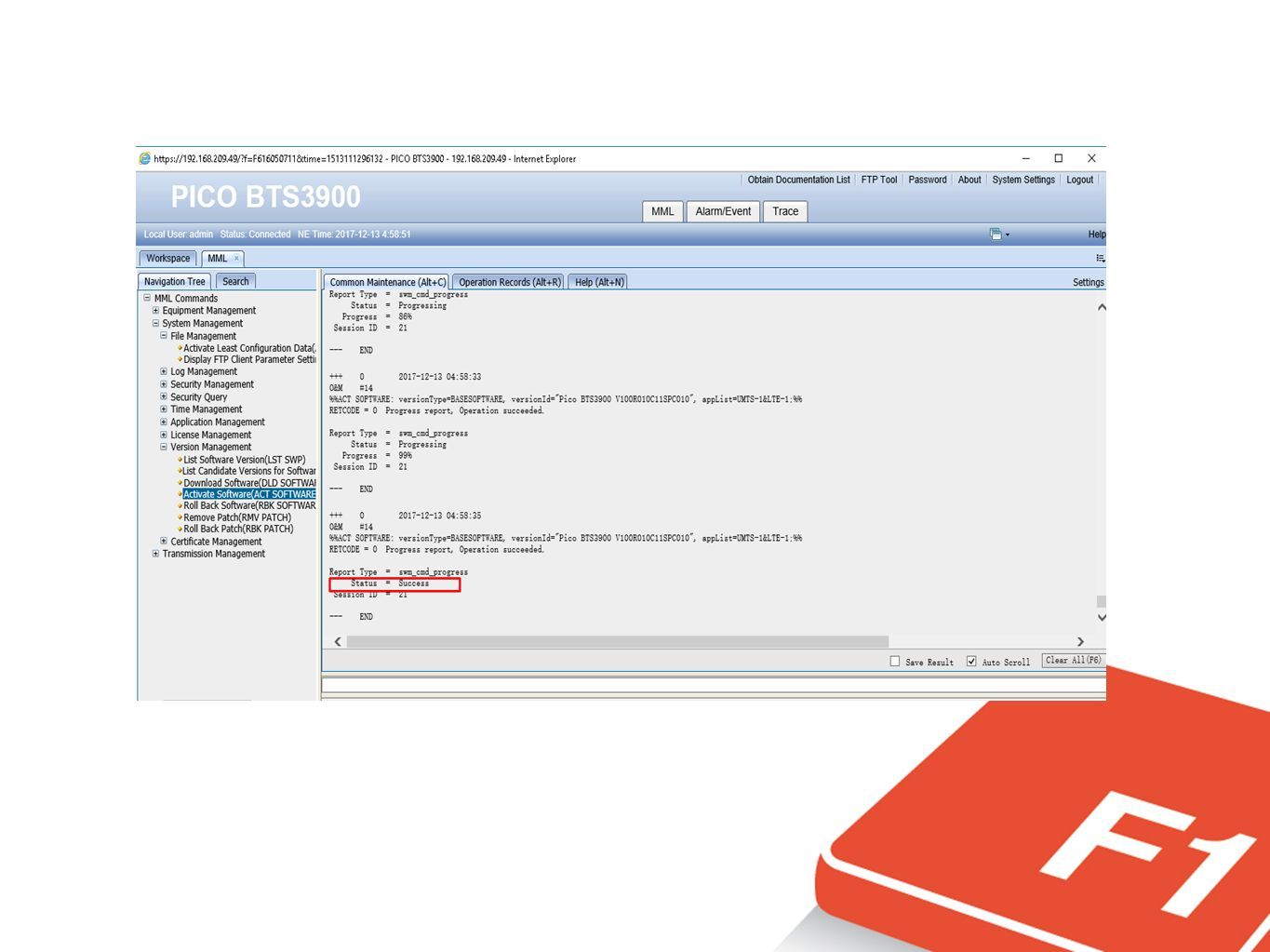

16

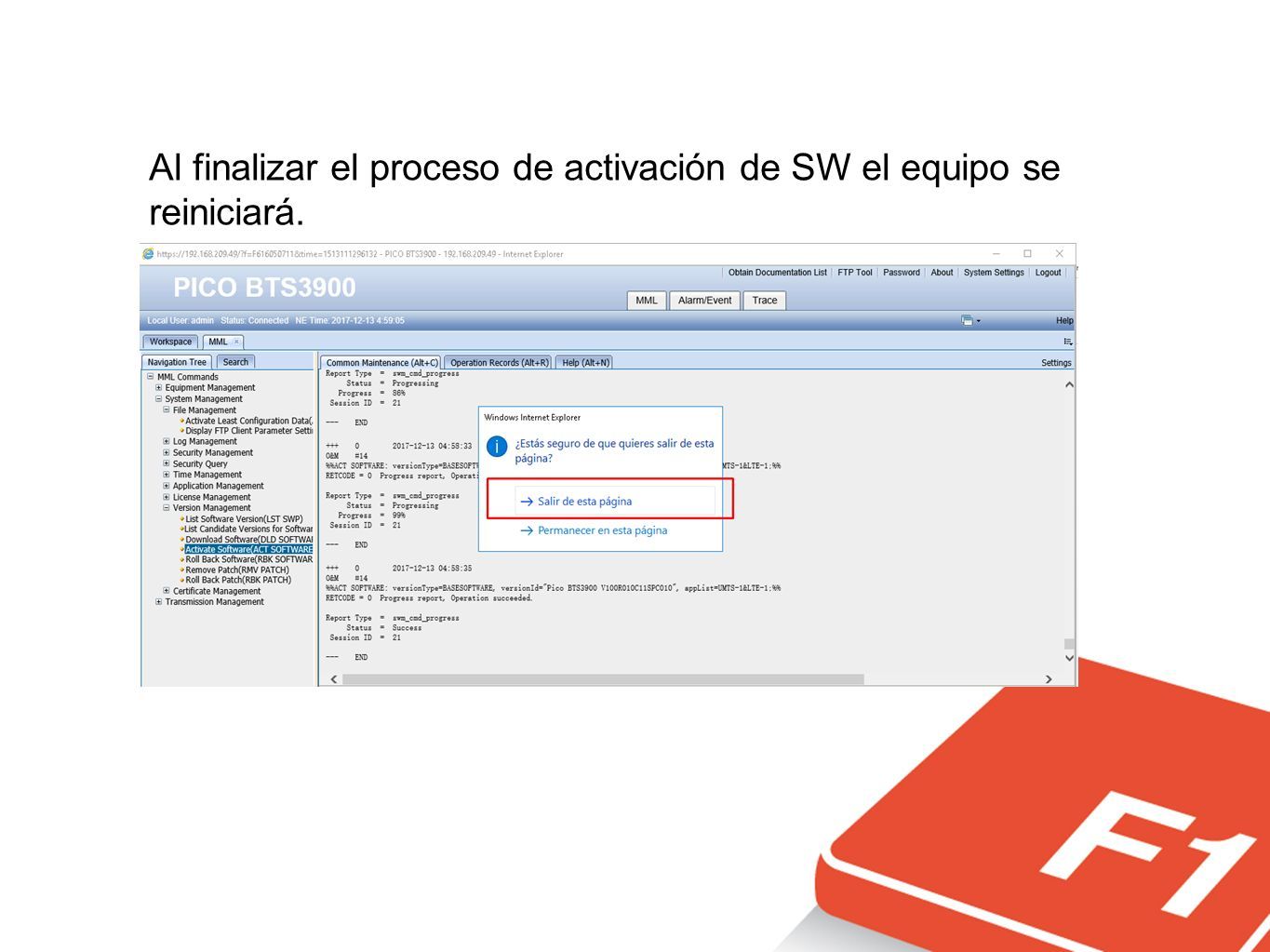

17 Al finalizar el proceso de activación de SW el equipo se reiniciará.

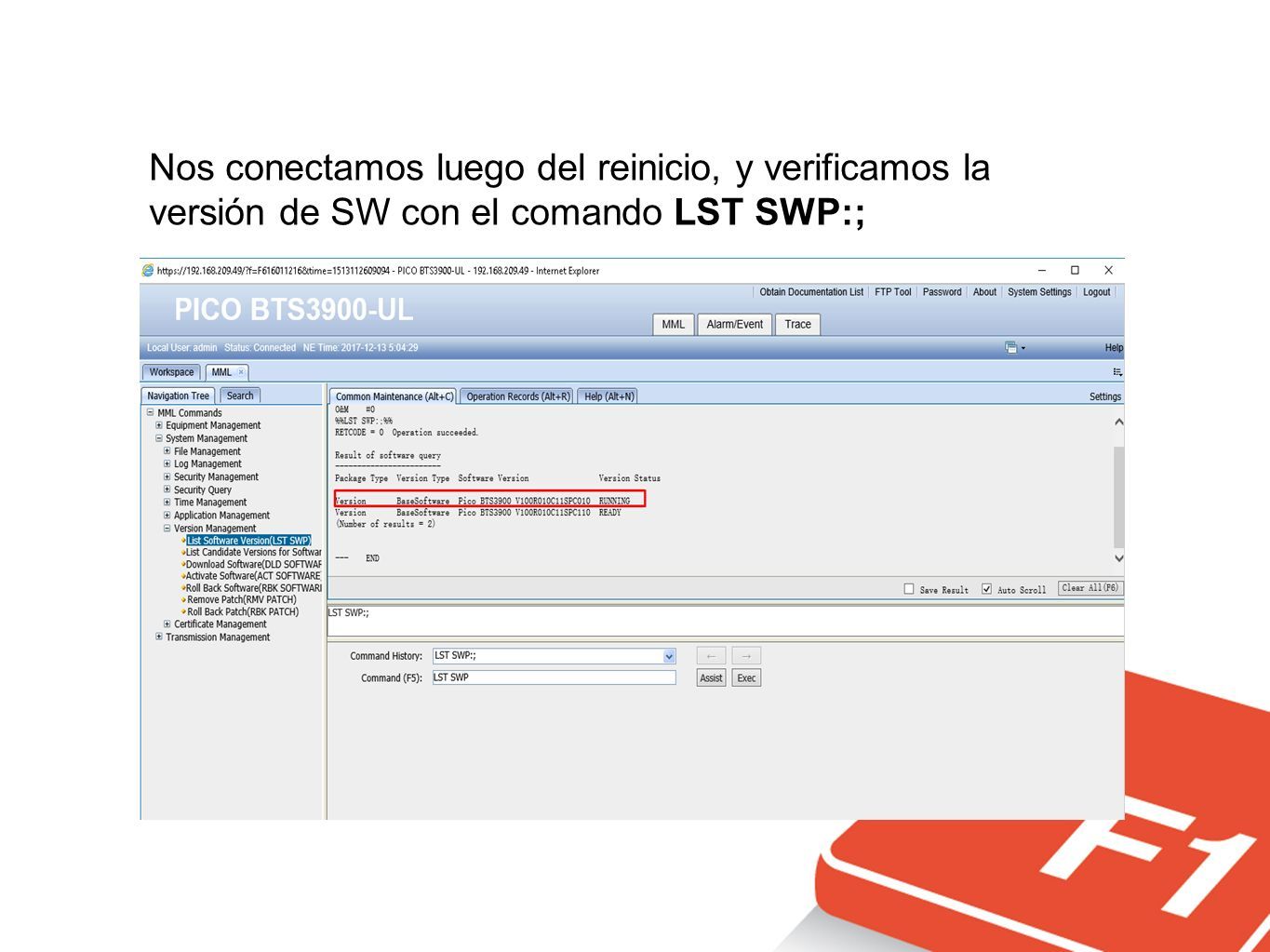

18 Nos conectamos luego del reinicio, y verificamos la versión de SW con el comando LST SWP:;

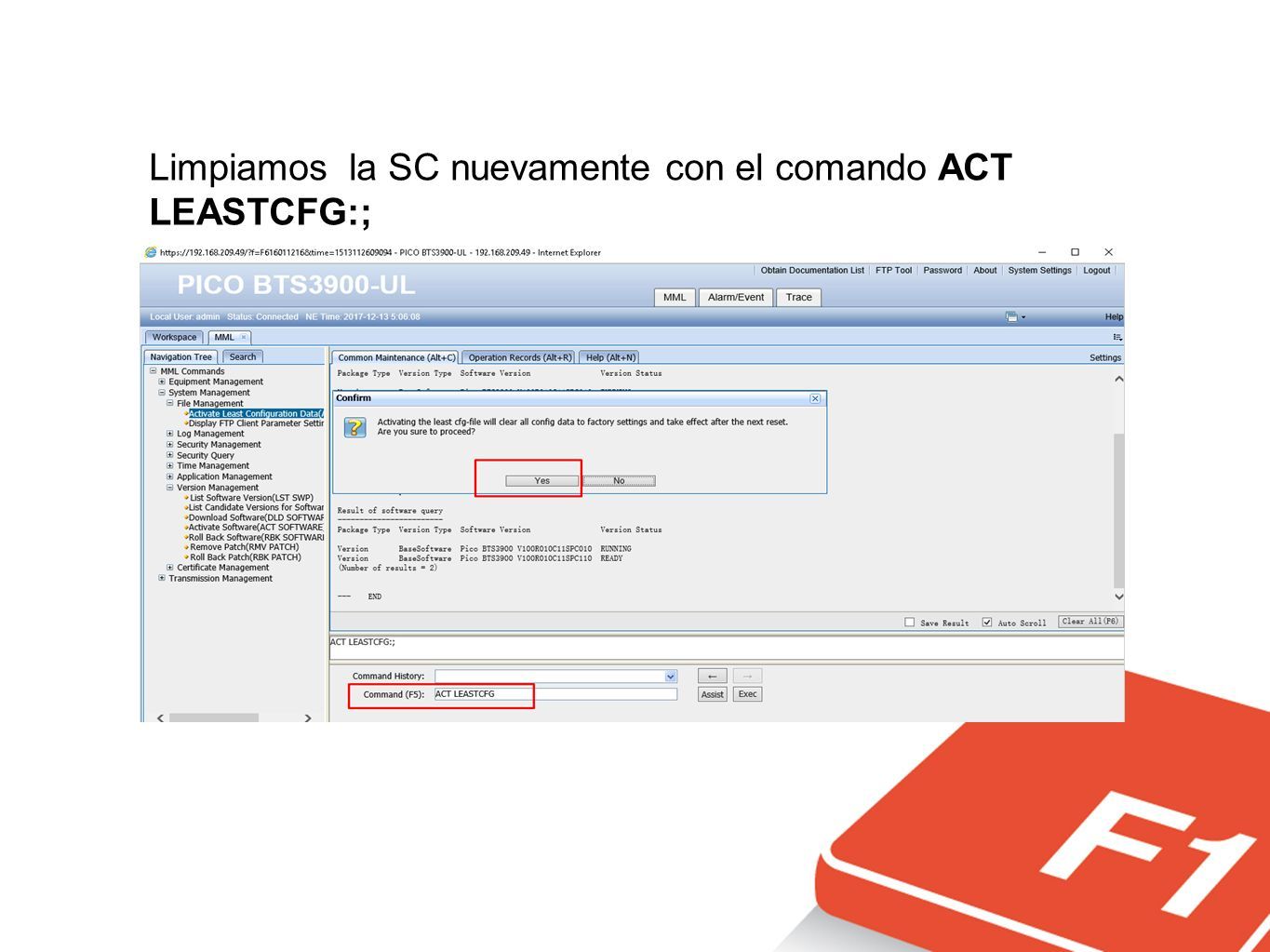

19 Limpiamos la SC nuevamente con el comando ACT LEASTCFG:;

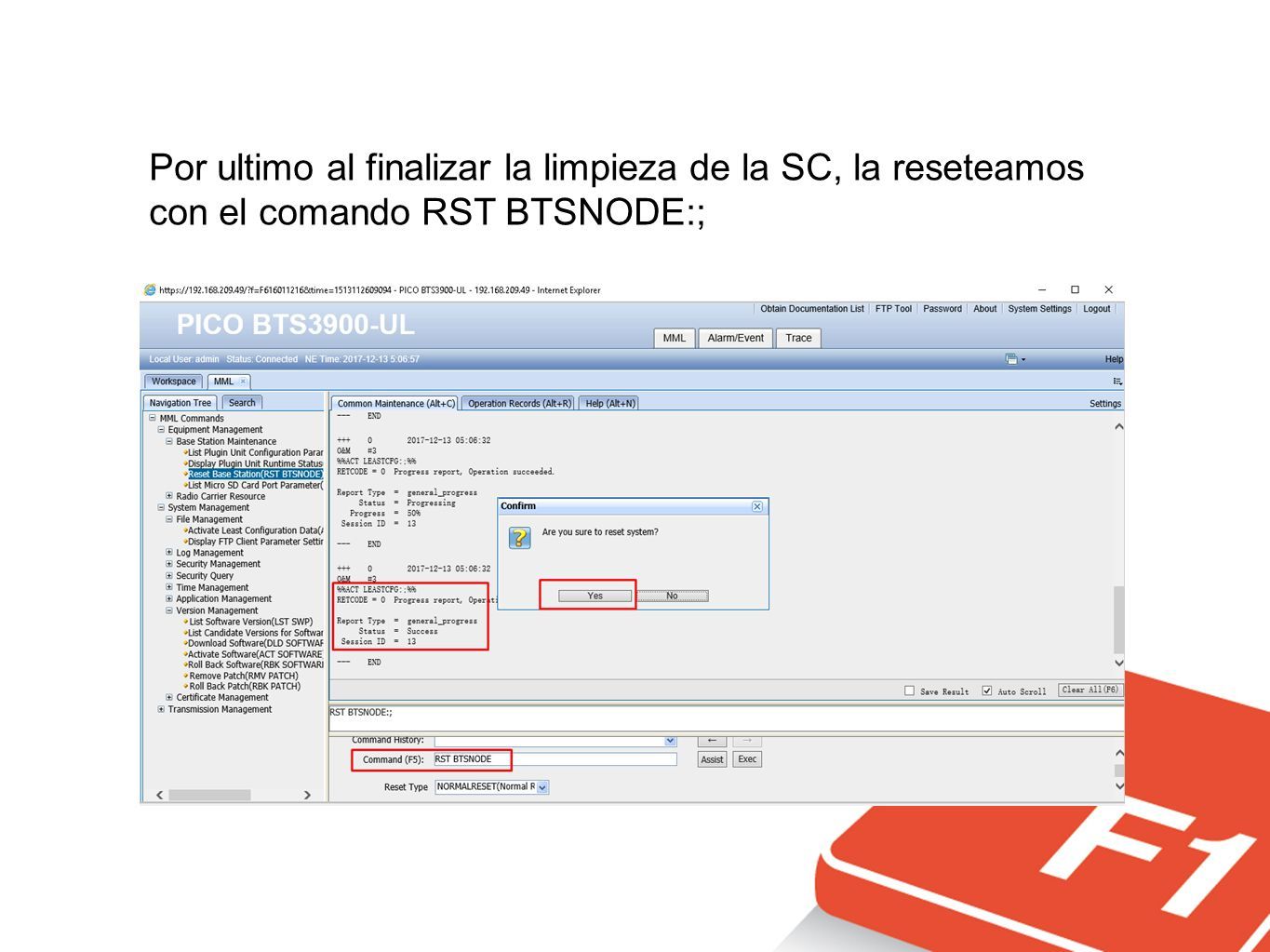

20 Por ultimo al finalizar la limpieza de la SC, la reseteamos con el comando RST BTSNODE:;

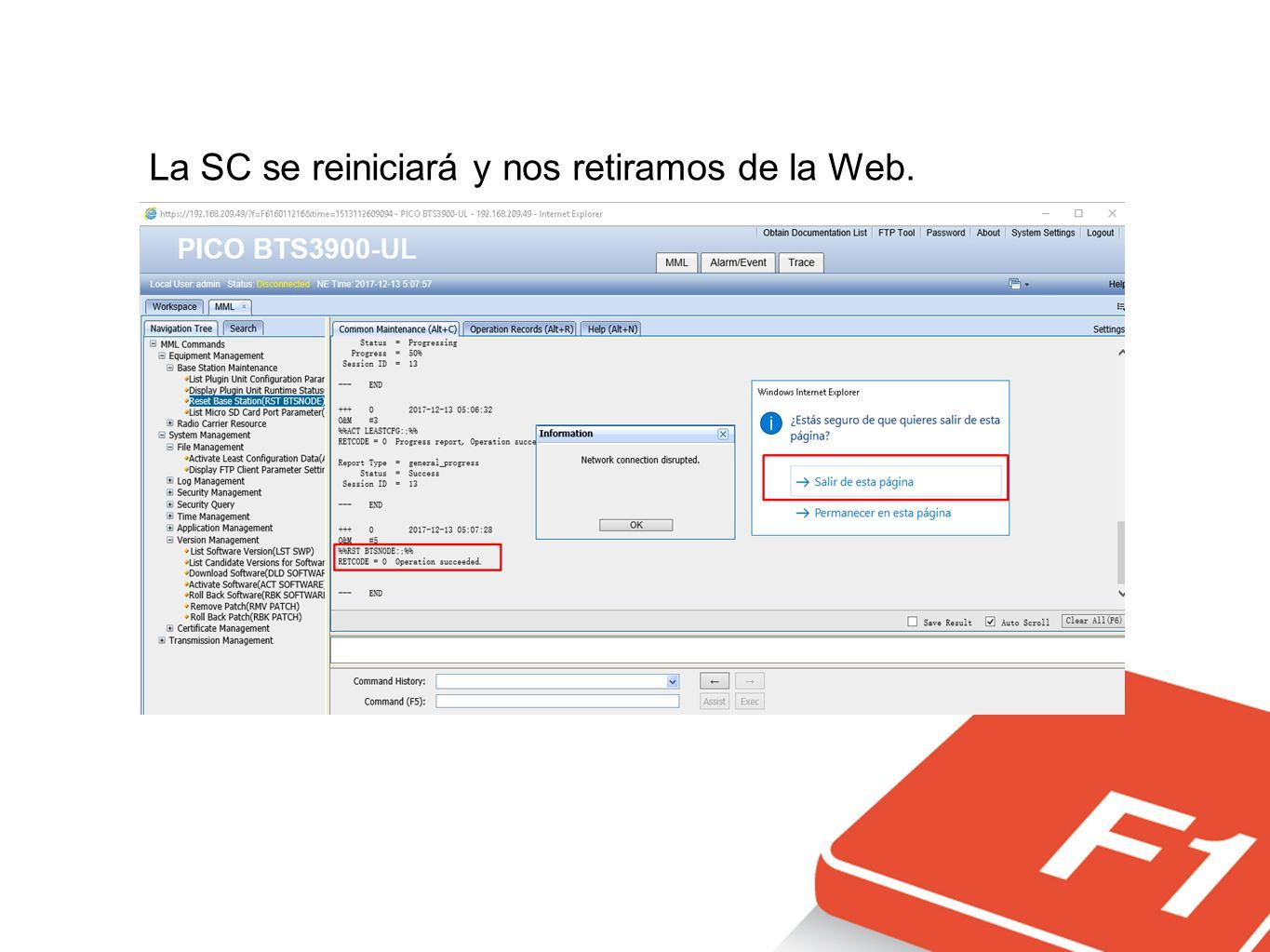

21 La SC se reiniciará y nos retiramos de la Web.

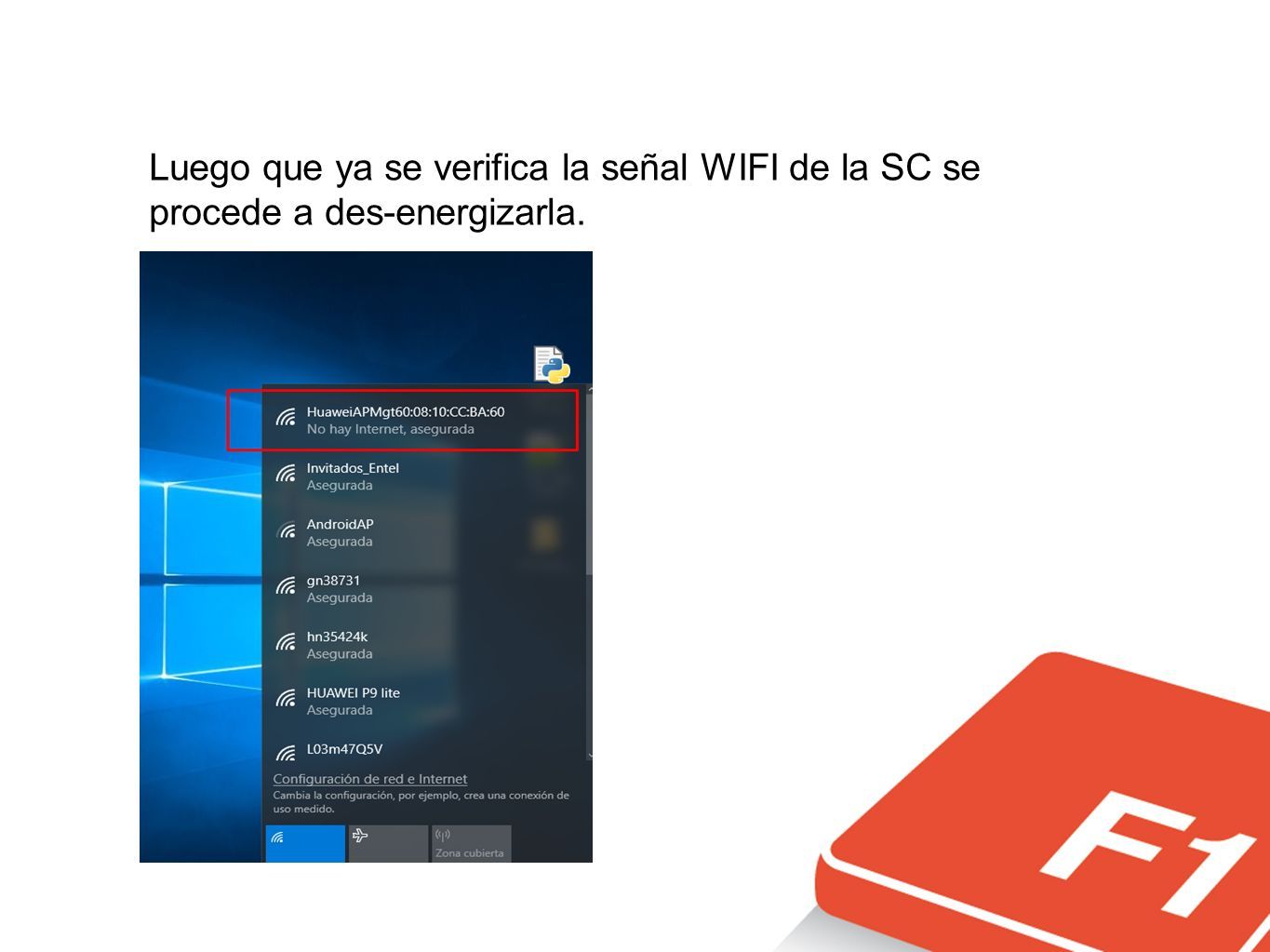

22 Luego que ya se verifica la señal WIFI de la SC se procede a des-energizarla.

23 Para la Tarjeta SD se debe formatear antes de cargar el archivo de integración.

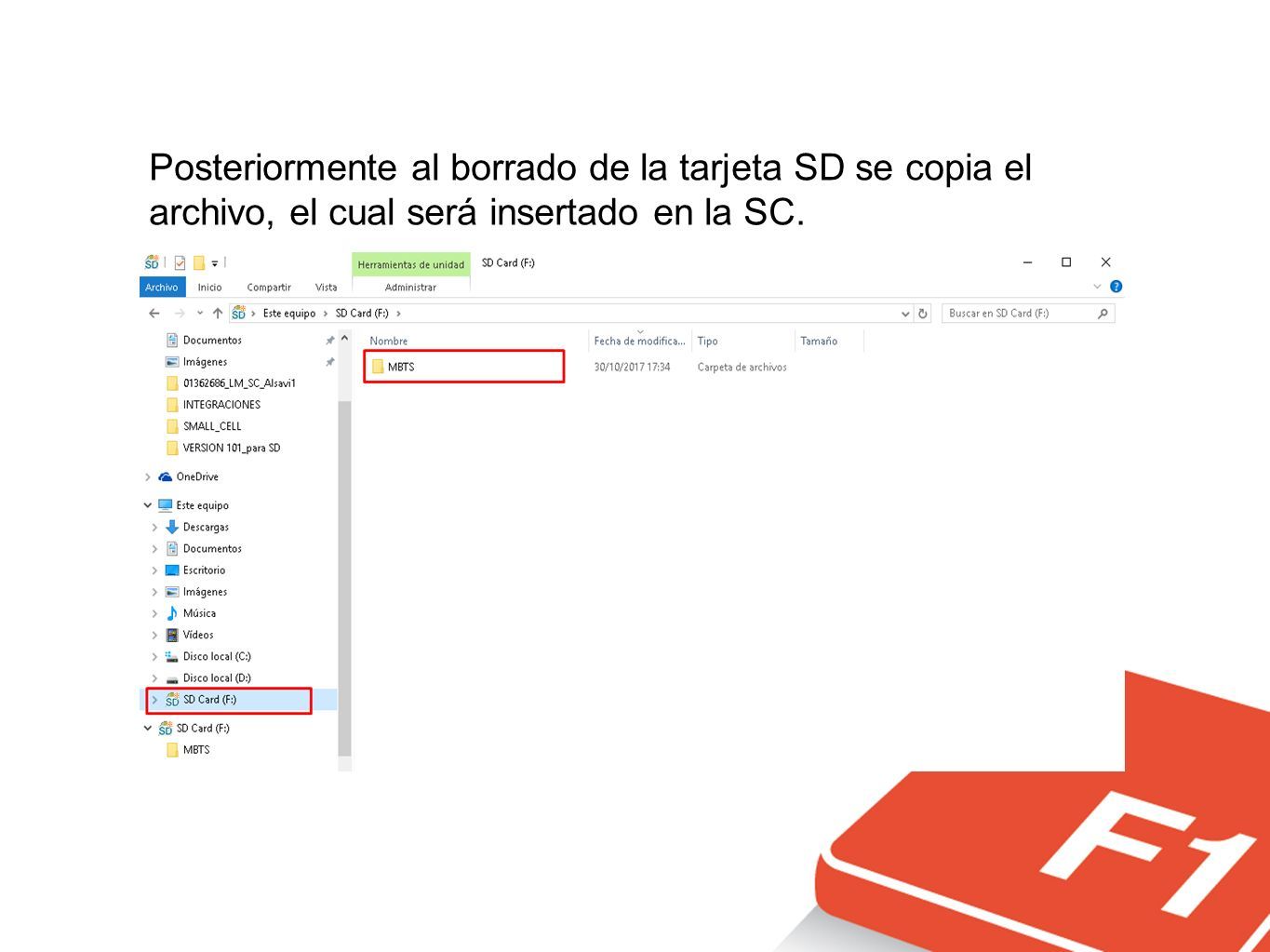

24 Posteriormente al borrado de la tarjeta SD se copia el archivo, el cual será insertado en la SC.

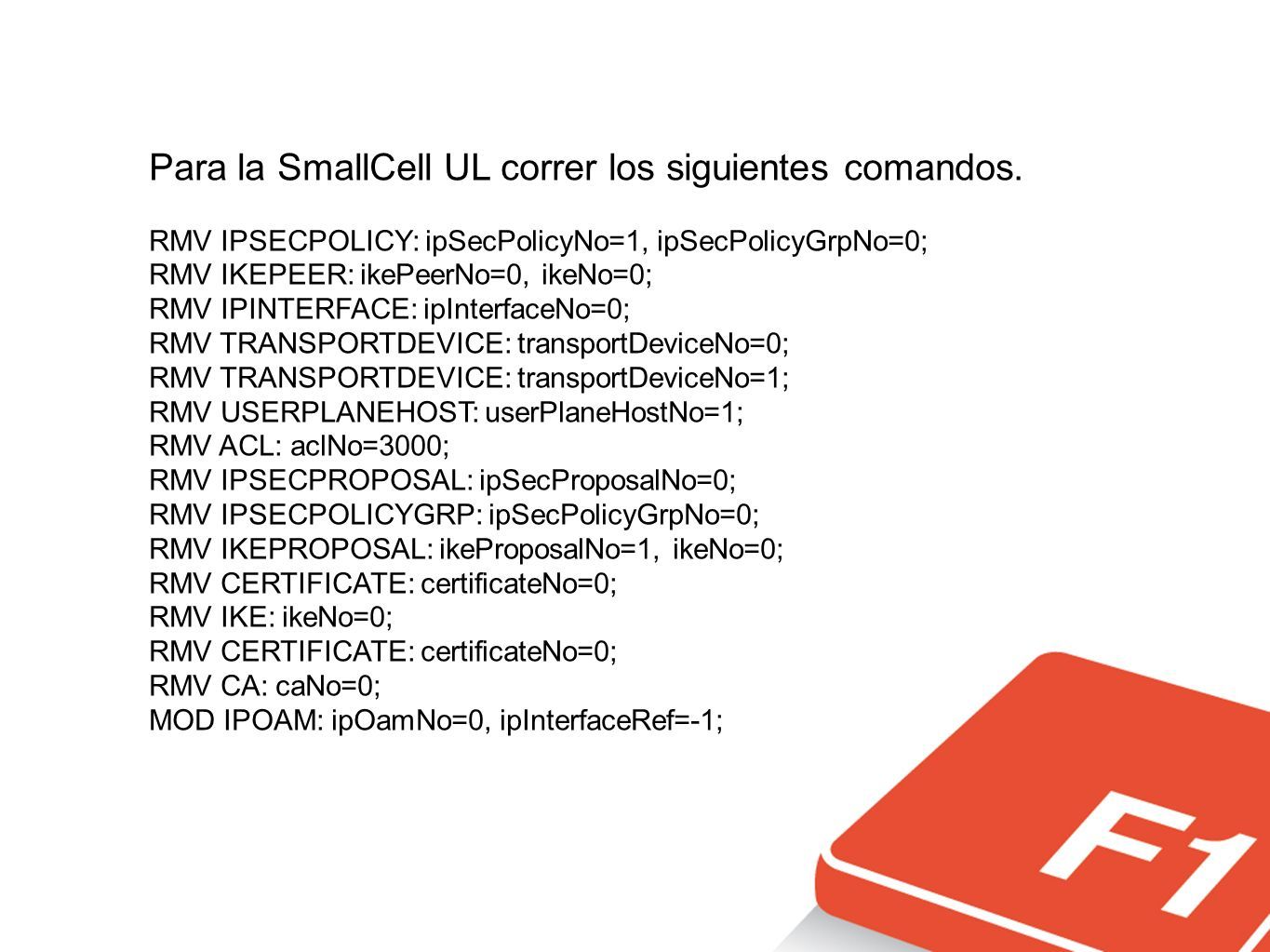

25 Para la SmallCell UL correr los siguientes comandos. RMV IPSECPOLICY: ipSecPolicyNo=1, ipSecPolicyGrpNo=0; RMV IKEPEER: ikePeerNo=0, ikeNo=0; RMV IPINTERFACE: ipInterfaceNo=0; RMV TRANSPORTDEVICE: transportDeviceNo=0; RMV TRANSPORTDEVICE: transportDeviceNo=1; RMV USERPLANEHOST: userPlaneHostNo=1; RMV ACL: aclNo=3000; RMV IPSECPROPOSAL: ipSecProposalNo=0; RMV IPSECPOLICYGRP: ipSecPolicyGrpNo=0; RMV IKEPROPOSAL: ikeProposalNo=1, ikeNo=0; RMV CERTIFICATE: certificateNo=0; RMV IKE: ikeNo=0; RMV CERTIFICATE: certificateNo=0; RMV CA: caNo=0; MOD IPOAM: ipOamNo=0, ipInterfaceRef=-1;

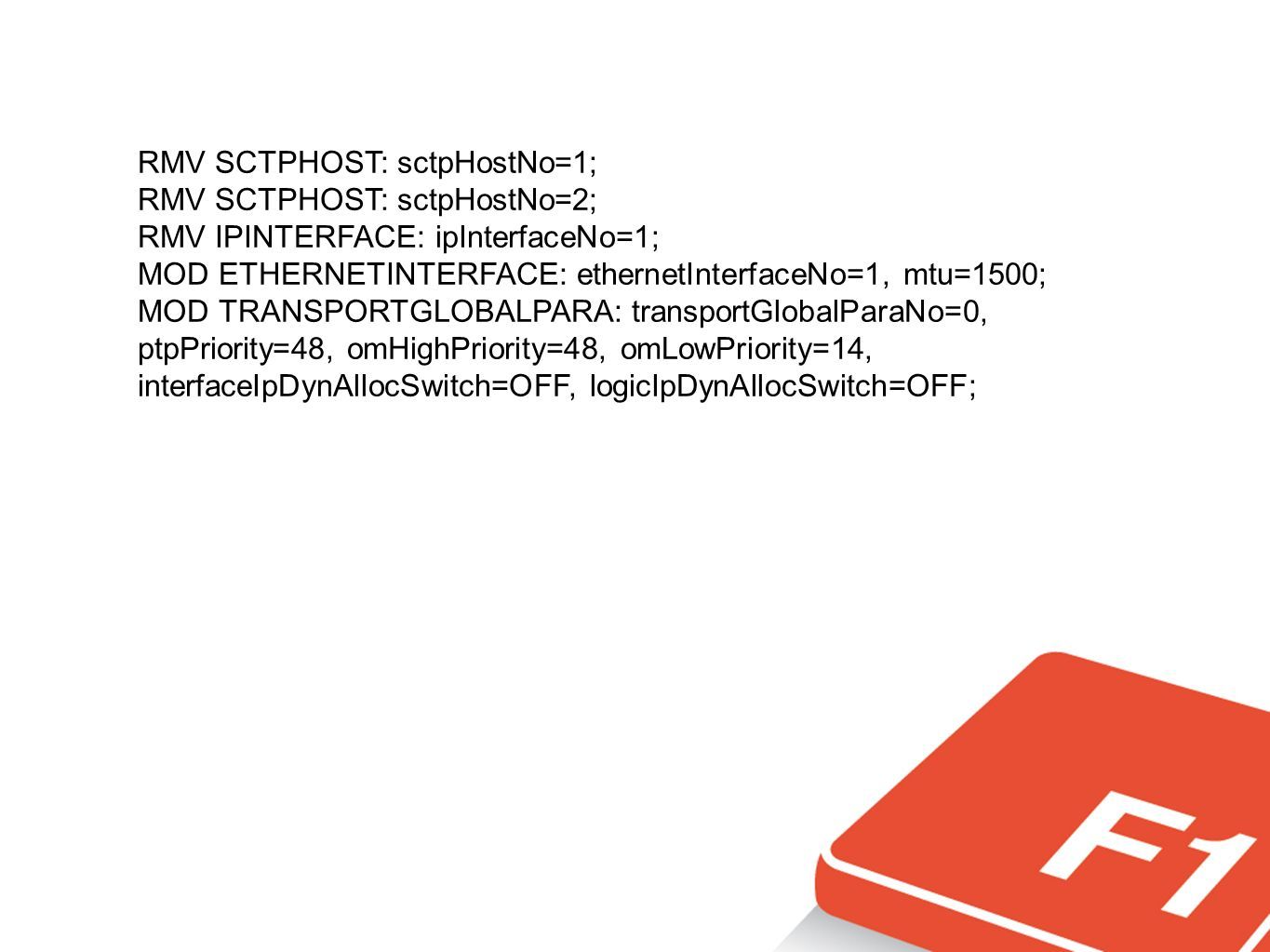

26 RMV SCTPHOST: sctpHostNo=1; RMV SCTPHOST: sctpHostNo=2; RMV IPINTERFACE: ipInterfaceNo=1; MOD ETHERNETINTERFACE: ethernetInterfaceNo=1, mtu=1500; MOD TRANSPORTGLOBALPARA: transportGlobalParaNo=0, ptpPriority=48, omHighPriority=48, omLowPriority=14, interfaceIpDynAllocSwitch=OFF, logicIpDynAllocSwitch=OFF;

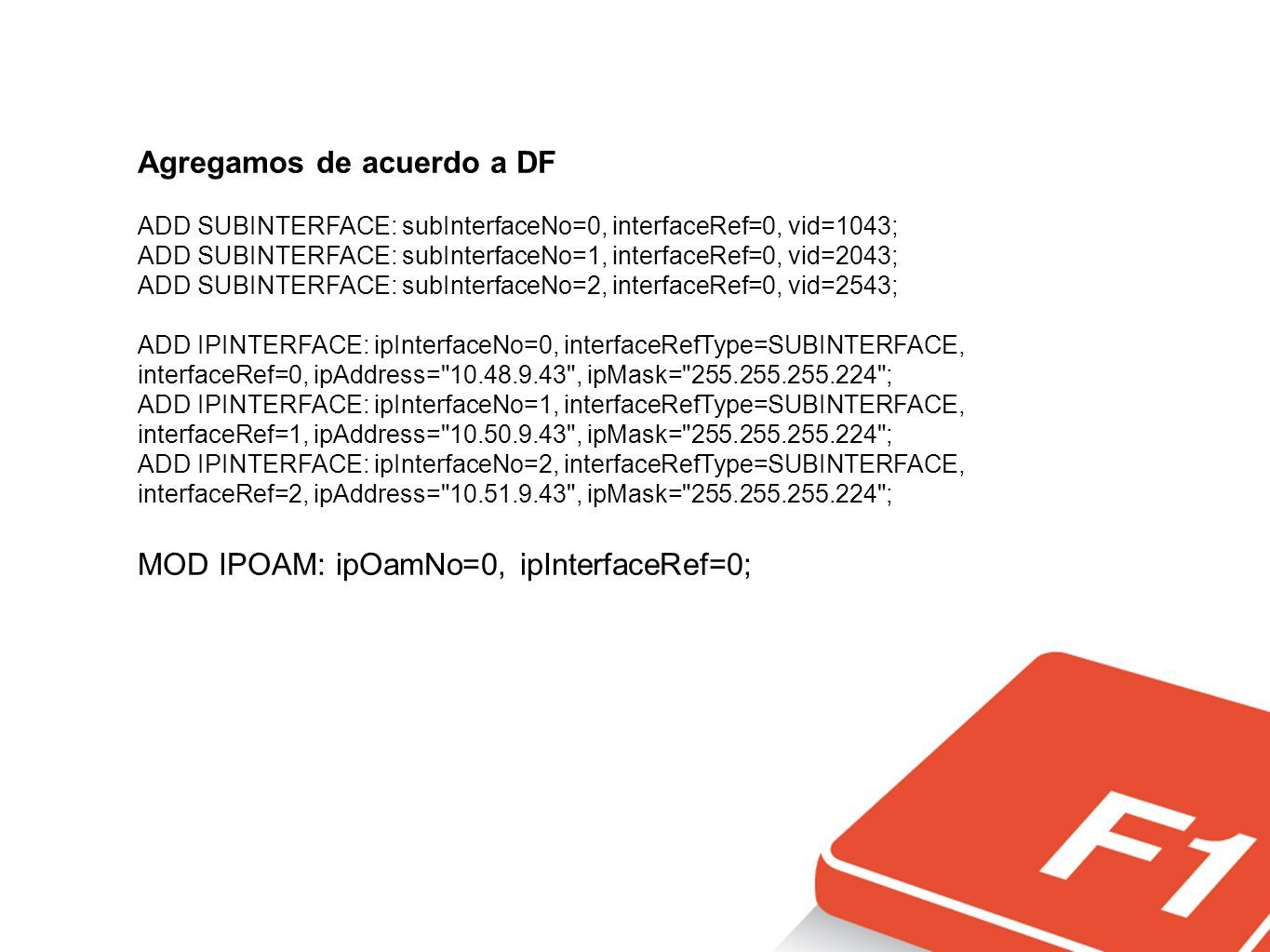

27 Agregamos de acuerdo a DF ADD SUBINTERFACE: subInterfaceNo=0, interfaceRef=0, vid=1043; ADD SUBINTERFACE: subInterfaceNo=1, interfaceRef=0, vid=2043; ADD SUBINTERFACE: subInterfaceNo=2, interfaceRef=0, vid=2543; ADD IPINTERFACE: ipInterfaceNo=0, interfaceRefType=SUBINTERFACE, interfaceRef=0, ipAddress="10.48.9.43", ipMask="255.255.255.224"; ADD IPINTERFACE: ipInterfaceNo=1, interfaceRefType=SUBINTERFACE, interfaceRef=1, ipAddress="10.50.9.43", ipMask="255.255.255.224"; ADD IPINTERFACE: ipInterfaceNo=2, interfaceRefType=SUBINTERFACE, interfaceRef=2, ipAddress="10.51.9.43", ipMask="255.255.255.224"; MOD IPOAM: ipOamNo=0, ipInterfaceRef=0;

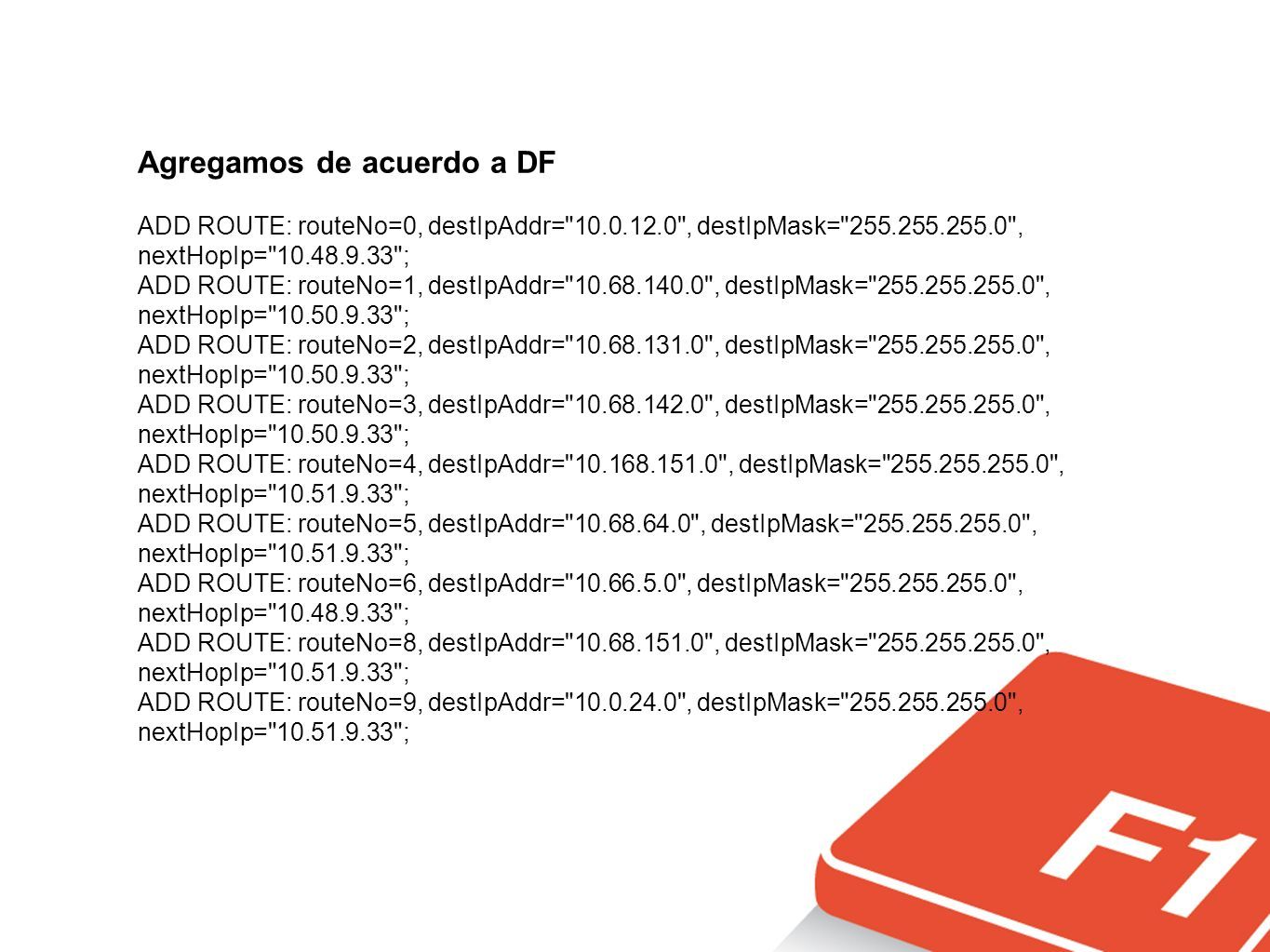

28 Agregamos de acuerdo a DF ADD ROUTE: routeNo=0, destIpAddr="10.0.12.0", destIpMask="255.255.255.0", nextHopIp="10.48.9.33"; ADD ROUTE: routeNo=1, destIpAddr="10.68.140.0", destIpMask="255.255.255.0", nextHopIp="10.50.9.33"; ADD ROUTE: routeNo=2, destIpAddr="10.68.131.0", destIpMask="255.255.255.0", nextHopIp="10.50.9.33"; ADD ROUTE: routeNo=3, destIpAddr="10.68.142.0", destIpMask="255.255.255.0", nextHopIp="10.50.9.33"; ADD ROUTE: routeNo=4, destIpAddr="10.168.151.0", destIpMask="255.255.255.0", nextHopIp="10.51.9.33"; ADD ROUTE: routeNo=5, destIpAddr="10.68.64.0", destIpMask="255.255.255.0", nextHopIp="10.51.9.33"; ADD ROUTE: routeNo=6, destIpAddr="10.66.5.0", destIpMask="255.255.255.0", nextHopIp="10.48.9.33"; ADD ROUTE: routeNo=8, destIpAddr="10.68.151.0", destIpMask="255.255.255.0", nextHopIp="10.51.9.33"; ADD ROUTE: routeNo=9, destIpAddr="10.0.24.0", destIpMask="255.255.255.0", nextHopIp="10.51.9.33";
