IMPLEMENTACIÓN DE ARQUITECTURA EMPRESARIAL

Presentación del tema: "IMPLEMENTACIÓN DE ARQUITECTURA EMPRESARIAL"— Transcripción de la presentación:

1 IMPLEMENTACIÓN DE ARQUITECTURA EMPRESARIAL
SOC 1

2 Arquitectura de Aplicaciones

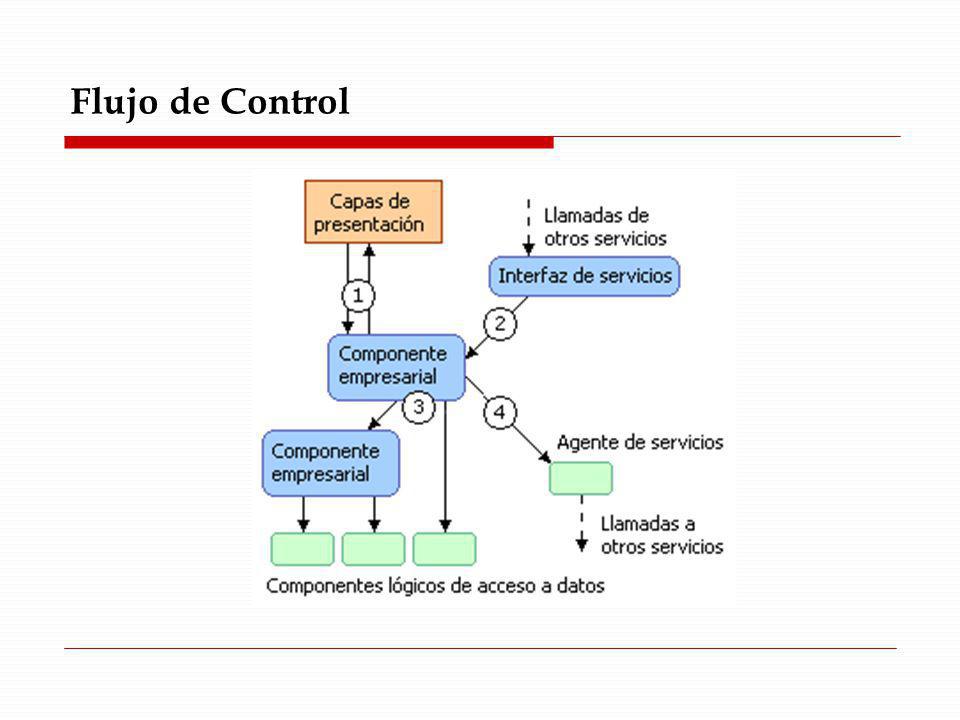

3 Flujo de Control

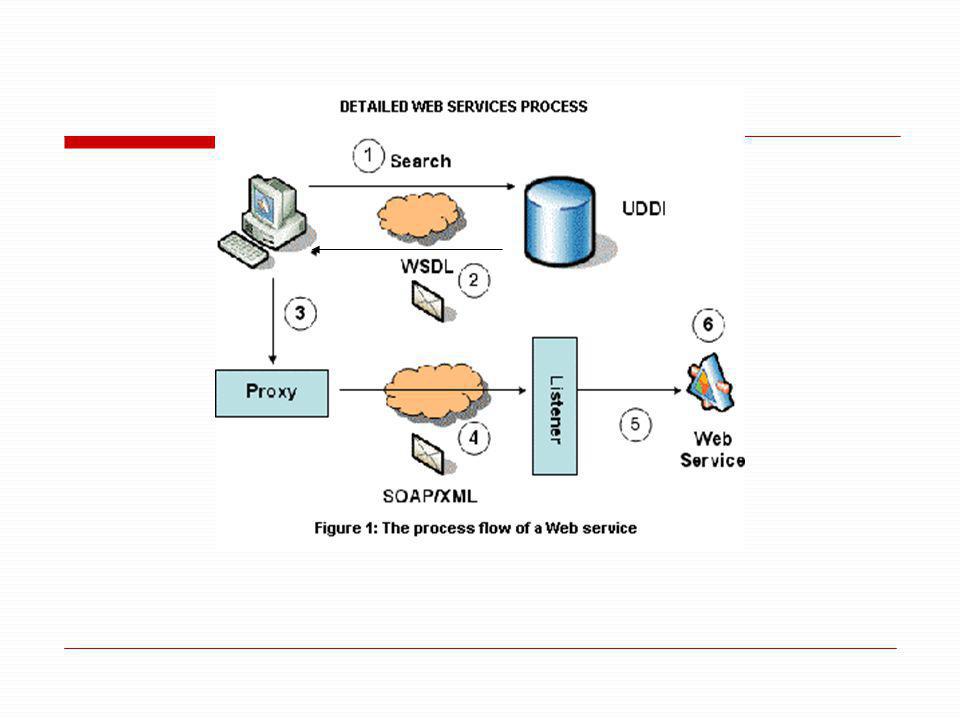

4 1. Discovery - Search UDDI site(s) for the proper Web service
1. Discovery - Search UDDI site(s) for the proper Web service. Latest Standards: 2. Description - A description of the selected Web service is returned to the client application as a Web Services Description Language (WSDL) file. Latest Standards: 3. Proxy creation - A local proxy to the remote service is created. Latest Standards: There are no standards associated with a proxy, apart from the Soap/XML message that it creates (see below). The proxy converts an object's means of method invocation into an XML message, and vice versa. 4. Soap Message Creation - a Soap/XML message is created and sent to the URL specified in the WSDL file. Latest Standards: 5. Listener - A Soap listener at the host site receives the call and interprets it for the Web Service. 6. The Web service performs its function, and returns the result back to the client, via the listener and the proxy.

5 Lenguajes XML, sigla en inglés de Extensible Markup Language. XML no es realmente un lenguaje en particular, sino una manera de definir lenguajes para diferentes necesidades. XML no ha nacido sólo para su aplicación en Internet, sino que se propone como un estándar para el intercambio de información estructurada entre diferentes plataformas. Se puede usar en bases de datos, editores de texto, hojas de cálculo y casi cualquier cosa imaginable.

6 Protocolos SOAP (siglas de Simple Object Access Protocol) es un protocolo estándar que define cómo dos objetos en diferentes procesos pueden comunicarse por medio de intercambio de datos XML WSDL son las siglas de Web Services Description Language, un formato XML que se utiliza para describir servicios Web WSDL describe la interfaz pública a los servicios Web. Está basado en XML y describe la forma de comunicación, es decir, los requisitos del protocolo y los formatos de los mensajes necesarios para interactuar con los servicios listados en su catálogo

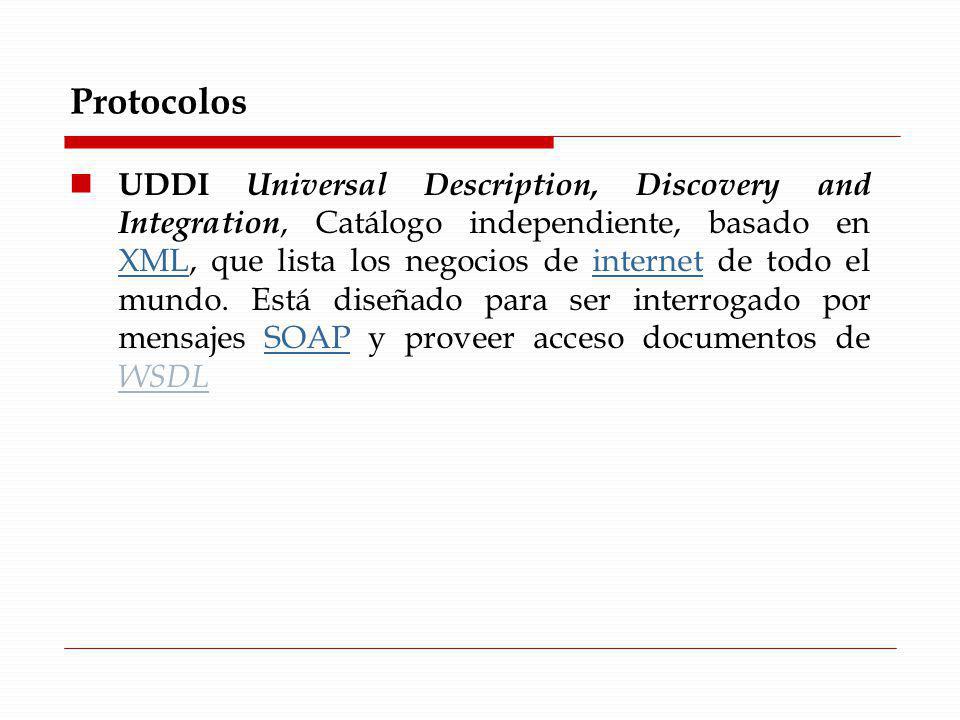

7 Protocolos UDDI Universal Description, Discovery and Integration, Catálogo independiente, basado en XML, que lista los negocios de internet de todo el mundo. Está diseñado para ser interrogado por mensajes SOAP y proveer acceso documentos de WSDL

8 Protocolos SMTP Simple Mail Transfer Protocol, o protocolo simple de transferencia de correo. Protocolo de red basado en texto utilizado para el intercambio de mensajes de correo electrónico entre computadoras u otros dispositivos (PDA's, teléfonos móviles, etc.). HTTP. El protocolo de transferencia de hipertexto (HTTP, HyperText Transfer Protocol) es el protocolo usado en cada transacción de la Web (WWW).

9 SOC: Servicios Orientados en Computación

10 SOC SOC (Services Oriented Computing):
La granularidad de un servicio puede variar y además éste puede estar disponible desde una sola máquina o de forma distribuida. Los Servicios Web proporcionan una forma eficiente de representación del Paradigma inicial (SPA) por medio de su representación (WSDL), su interacción (SOAP), su descubrimiento y registro (via UDDI) e incluso su reutilización (Coreografía de Servicios como BPEL)

11 SOC
