1 Monitor de Temperatura

2 OBJETIVO Monitoreo de Temperatura en Salas de Computo Elaborar graficas de comportamiento Envío de Alertas

3 Termómetro Digital interfase Serial

4 Diagrama de Clases de Persistencia

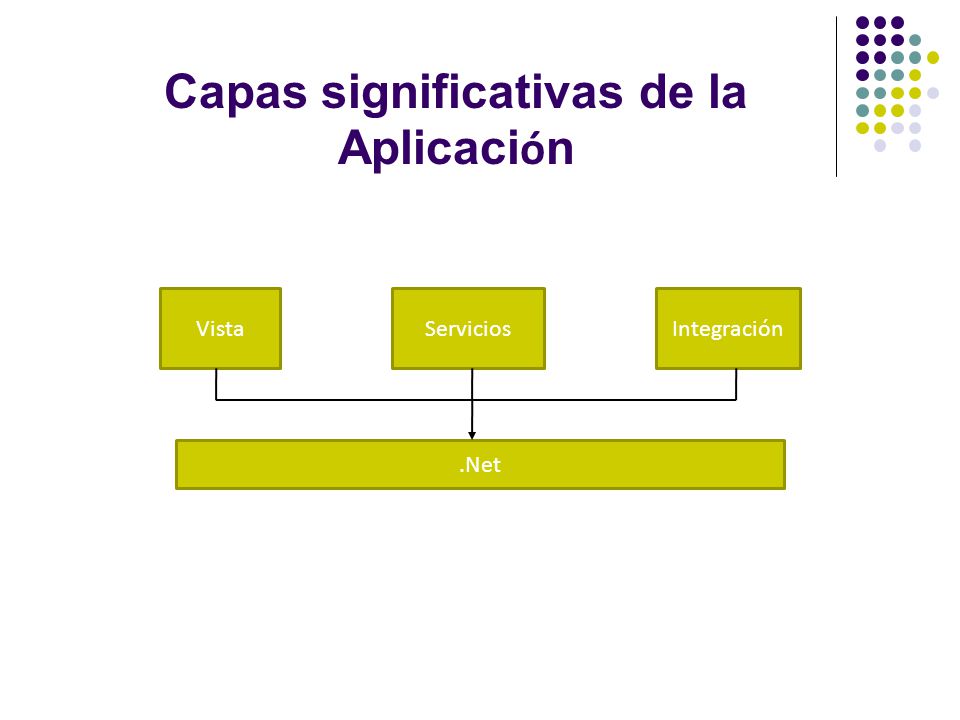

5 .Net VistaServiciosIntegración Capas significativas de la Aplicaci ó n

6 Mapeo de capas con Vista F í sica Vista -> Administrador Web, MotorTemperatura.exe Servicios -> MonitorTemperatura.Operaciones, Email Integración -> MonitorTemperatura.DataAccess : Acceso a Servidor DB4O

7 Vistas

8 Configuracion DB4O Client/Server Iniciar Servidor class Monitor {. private void buttonStart_Click(object sender, EventArgs e) { Comun c = new Comun(); c.AsyncStartServer(); } class Comun {. public delegate void MethodDelegate(); public void AsyncStartServer() { MethodDelegate dlgt = startServer; IAsyncResult ar = dlgt.BeginInvoke(null,null); } private void startServer() { StartServer server = new StartServer(); server.RunServer(); } Cliente Operaciones

9 Configuracion DB4O Client/Server Class StartServer : Util {… public void RunServer() { lock (this) { try { IObjectServer server = Db4oFactory.OpenServer(YapFileName, PORT); server.GrantAccess(USER, PASS); server.Ext().Configure().ClientServer().SetMessageRecipient(this); try { if (!this.stop) { Monitor.Wait(this); } catch (Exception exception) { System.Diagnostics.EventLog.WriteEntry("MonitorTemperatura", exception.ToString()); } server.Close(); } catch (Exception ex) { System.Diagnostics.EventLog.WriteEntry("MonitorTemperatura", ex.ToString()); } }} Acceso a Datos

10 Configuracion DB4O Client/Server Detener Servidor class Monitor {. private void buttonStop_Click(object sender, EventArgs e) { Comun c = new Comun(); c.stopServer(); } class Comun {. public void stopServer() { StopServer.Stop(); } Cliente Operaciones

11 Configuracion DB4O Client/Server Class StopServer : Util { public static void Stop() { IObjectContainer container = null; try { container = Db4oFactory.OpenClient("localhost", PORT, USER, PASS); } catch (Exception exception) { System.Diagnostics.EventLog.WriteEntry("MonitorTemperatura", exception.ToString()); } if (container != null) { container.Ext().Configure().ClientServer().GetMessageSender().Send(new StopServer()); container.Close(); } Acceso a Datos

12 Configuracion Base de Datos public class Util { public static readonly string ServerPassword = "password"; public static readonly string ServerUser = "user; public static readonly string YapFileName = MonitorTemperaturaDB.yap"; public static readonly string PASS = "db4o"; public static readonly string HOST = "localhost"; public static readonly int PORT = 0x1188; public static readonly string USER = "db4o"; } public class ComunDAO { private IObjectContainer OpenFileRemote() { IObjectContainer db = Db4oFactory.OpenClient(Util.HOST, Util.PORT, Util.USER, Util.PASS); ConfigureDBObjects(); return db; } private void CloseFile(IObjectContainer db) { db.Close(); } private void ConfigureDBObjects() // Permite la Actualizacion de Objetos y el Borrado en Cascada { Db4oFactory.Configure().ObjectClass(typeof(Ubicacion)).CascadeOnUpdate(true); Db4oFactory.Configure().ObjectClass(typeof(Ubicacion)).CascadeOnDelete(true); }

13 Queries public class UbicacionDAO { public Hashtable ObtenerUbicaciones(Ubicacion filtro) { db = OpenFileRemote(); list = db.QueryByExample(filtro); Hashtable t = GetDataTable(list); CloseFile(db); return t; } public Ubicacion ObtenerUbicacion(Ubicacion filtro) { return ObtenerUbicacion(filtro,true); } public Ubicacion ObtenerUbicacion(Ubicacion filtro, bool closedb) { db = OpenFileRemote(); list = db.QueryByExample(filtro); Ubicacion obj2=null; if (list.Count > 0) { obj2 = (Ubicacion)list.Next(); } if (closedb) CloseFile(db); return obj2; }

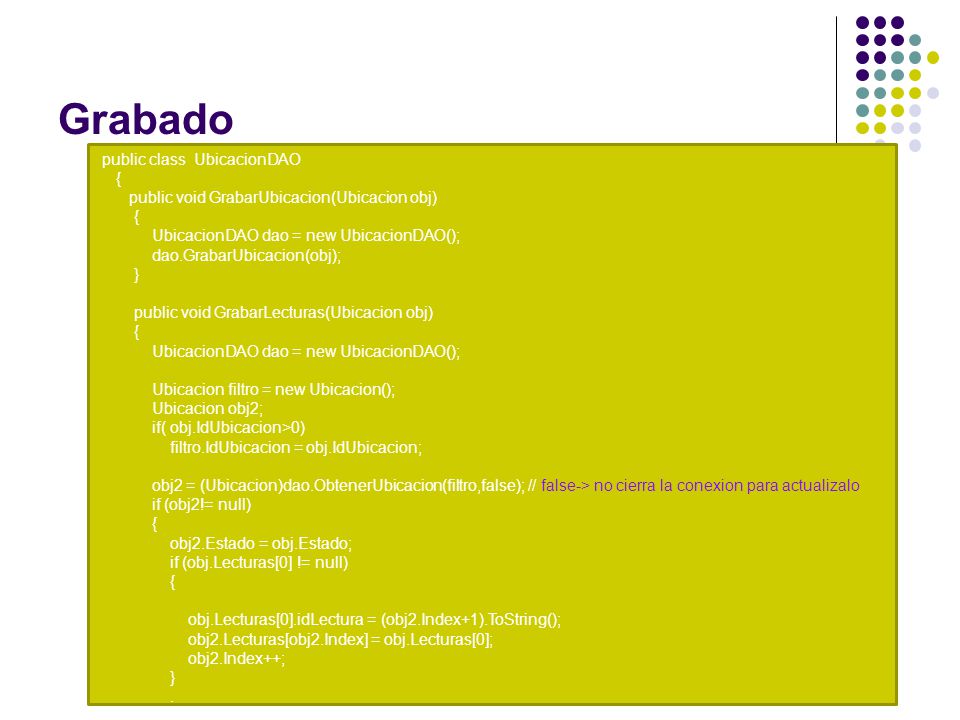

14 Grabado public class UbicacionDAO { public void GrabarUbicacion(Ubicacion obj) { UbicacionDAO dao = new UbicacionDAO(); dao.GrabarUbicacion(obj); } public void GrabarLecturas(Ubicacion obj) { UbicacionDAO dao = new UbicacionDAO(); Ubicacion filtro = new Ubicacion(); Ubicacion obj2; if( obj.IdUbicacion>0) filtro.IdUbicacion = obj.IdUbicacion; obj2 = (Ubicacion)dao.ObtenerUbicacion(filtro,false); // false-> no cierra la conexion para actualizalo if (obj2!= null) { obj2.Estado = obj.Estado; if (obj.Lecturas[0] != null) { obj.Lecturas[0].idLectura = (obj2.Index+1).ToString(); obj2.Lecturas[obj2.Index] = obj.Lecturas[0]; obj2.Index++; }.

15 Grabado. dao.GrabarUbicacion(obj2); } else { obj.Estado = true; dao.GrabarUbicacion(obj); } Class UbicacionDAO { public void GrabarUbicacion(Ubicacion obj) { GrabarUbicacion(obj, true); } public void GrabarUbicacion(Ubicacion obj, bool closedb) { db = OpenFileRemote(); db.Store(obj); if (closedb) CloseFile(db); }

16 Borrado de Datos public class ComunDAO {. public void DeleteAll() { IObjectContainer db = OpenFileRemote(); Util.DeleteAll(db); CloseFile(db); } public class Util {. public static void DeleteAll(IObjectContainer db) { object obj = new object(); IObjectSet set = db.QueryByExample(obj); foreach (object obj2 in set) { db.Delete(obj2); }

17 Simulación de Lecturas public class Lector { private void startReader() { stop = true; EstablecerEstadoBotones(); int i = 1; int top = int.Parse(ConfigurationManager.AppSettings["MaxLecturas"].Trim()); while (i < top && stop) { double val = ObtenerLectura(); labelLectura.Text = val.ToString() + " °C"; GrabarLectura(val); i++; } private static double ObtenerLectura() { return RandomDouble(15,70); }.

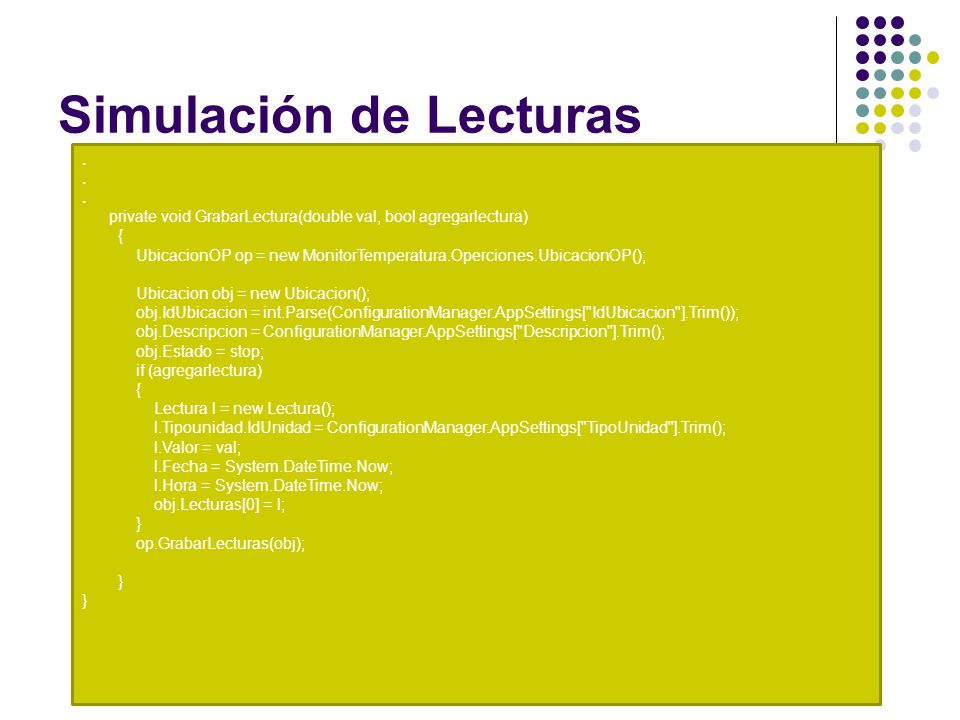

18 Simulación de Lecturas. private void GrabarLectura(double val, bool agregarlectura) { UbicacionOP op = new MonitorTemperatura.Operciones.UbicacionOP(); Ubicacion obj = new Ubicacion(); obj.IdUbicacion = int.Parse(ConfigurationManager.AppSettings["IdUbicacion"].Trim()); obj.Descripcion = ConfigurationManager.AppSettings["Descripcion"].Trim(); obj.Estado = stop; if (agregarlectura) { Lectura l = new Lectura(); l.Tipounidad.IdUnidad = ConfigurationManager.AppSettings["TipoUnidad"].Trim(); l.Valor = val; l.Fecha = System.DateTime.Now; l.Hora = System.DateTime.Now; obj.Lecturas[0] = l; } op.GrabarLecturas(obj); }

19 Configuracion Cliente
