2004 EKAINA G-3 EREMU MAGNETIKOA

Presentación del tema: "2004 EKAINA G-3 EREMU MAGNETIKOA"— Transcripción de la presentación:

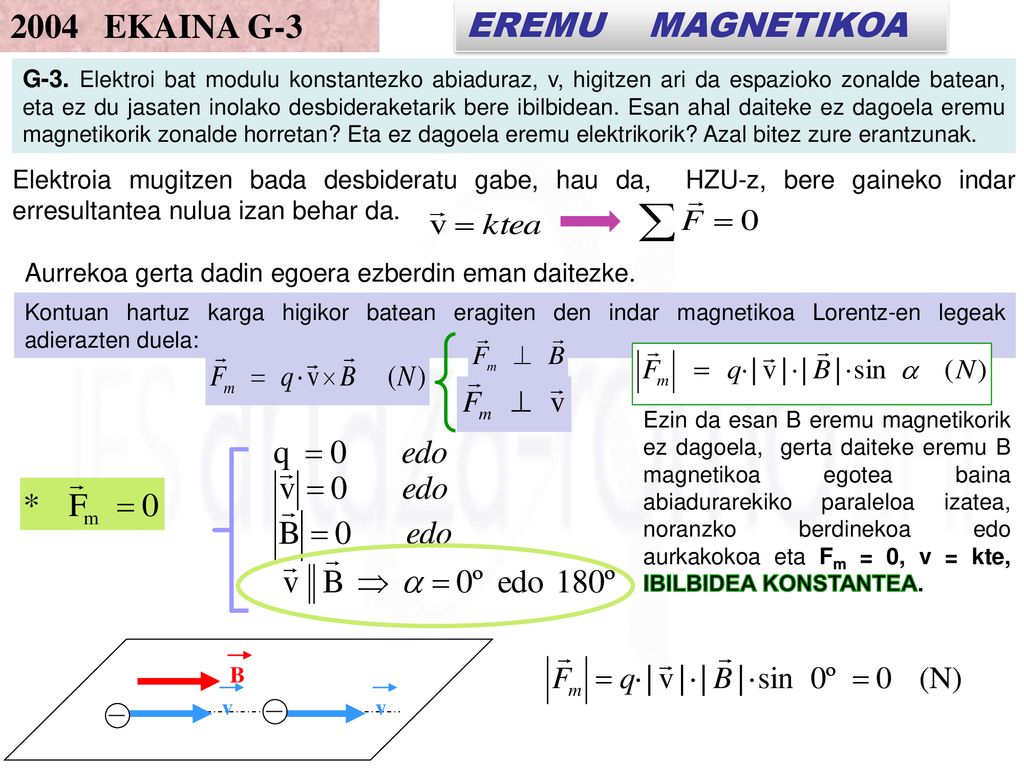

1 2004 EKAINA G-3 EREMU MAGNETIKOA
G-3. Elektroi bat modulu konstantezko abiaduraz, v, higitzen ari da espazioko zonalde batean, eta ez du jasaten inolako desbideraketarik bere ibilbidean. Esan ahal daiteke ez dagoela eremu magnetikorik zonalde horretan? Eta ez dagoela eremu elektrikorik? Azal bitez zure erantzunak. Elektroia mugitzen bada desbideratu gabe, hau da, HZU-z, bere gaineko indar erresultantea nulua izan behar da. Aurrekoa gerta dadin egoera ezberdin eman daitezke. Kontuan hartuz karga higikor batean eragiten den indar magnetikoa Lorentz-en legeak adierazten duela: Ezin da esan B eremu magnetikorik ez dagoela, gerta daiteke eremu B magnetikoa egotea baina abiadurarekiko paraleloa izatea, noranzko berdinekoa edo aurkakokoa eta Fm = 0, v = kte, IBILBIDEA KONSTANTEA. B v v

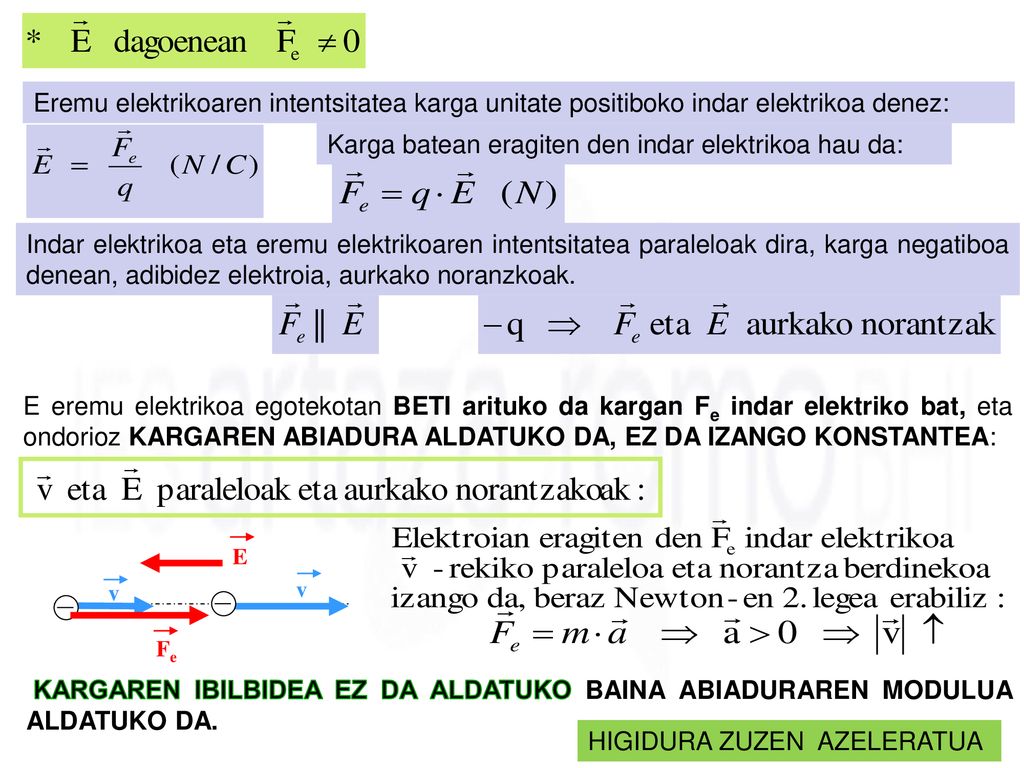

2 Karga batean eragiten den indar elektrikoa hau da:
Eremu elektrikoaren intentsitatea karga unitate positiboko indar elektrikoa denez: Karga batean eragiten den indar elektrikoa hau da: Indar elektrikoa eta eremu elektrikoaren intentsitatea paraleloak dira, karga negatiboa denean, adibidez elektroia, aurkako noranzkoak. E eremu elektrikoa egotekotan BETI arituko da kargan Fe indar elektriko bat, eta ondorioz KARGAREN ABIADURA ALDATUKO DA, EZ DA IZANGO KONSTANTEA: E v v Fe KARGAREN IBILBIDEA EZ DA ALDATUKO BAINA ABIADURAREN MODULUA ALDATUKO DA. HIGIDURA ZUZEN AZELERATUA

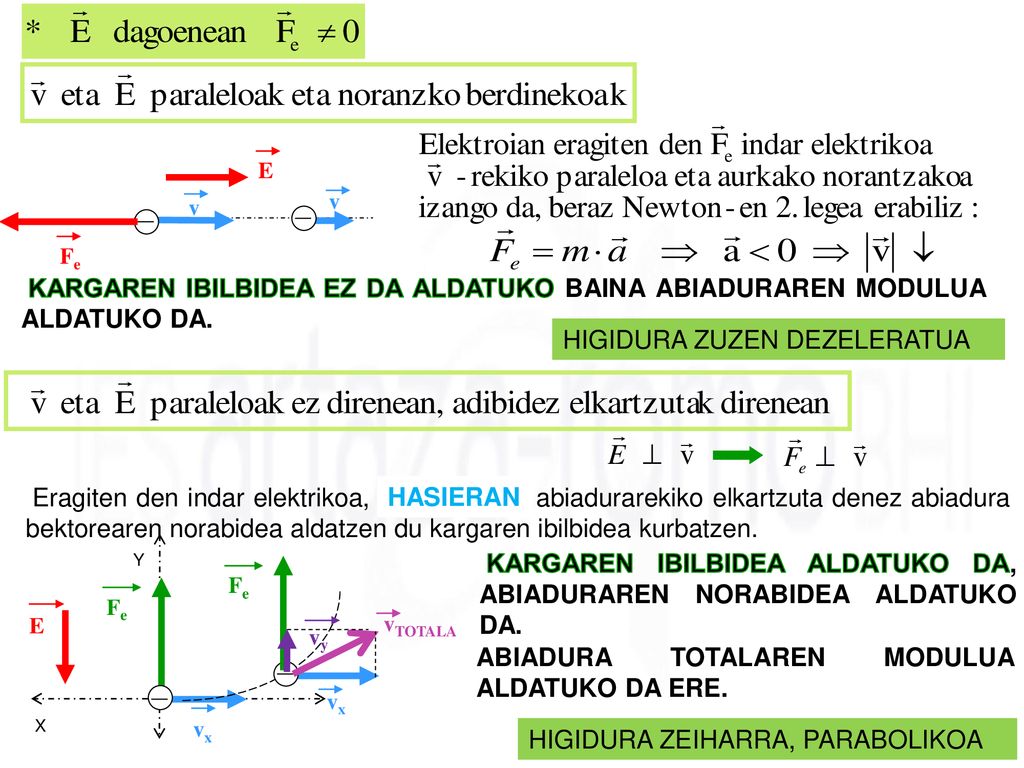

3 HIGIDURA ZUZEN DEZELERATUA
v v Fe KARGAREN IBILBIDEA EZ DA ALDATUKO BAINA ABIADURAREN MODULUA ALDATUKO DA. HIGIDURA ZUZEN DEZELERATUA Eragiten den indar elektrikoa, HASIERAN abiadurarekiko elkartzuta denez abiadura bektorearen norabidea aldatzen du kargaren ibilbidea kurbatzen. HASIERAN X Y KARGAREN IBILBIDEA ALDATUKO DA, ABIADURAREN NORABIDEA ALDATUKO DA. Fe Fe E vTOTALA vy ABIADURA TOTALAREN MODULUA ALDATUKO DA ERE. vx vx HIGIDURA ZEIHARRA, PARABOLIKOA

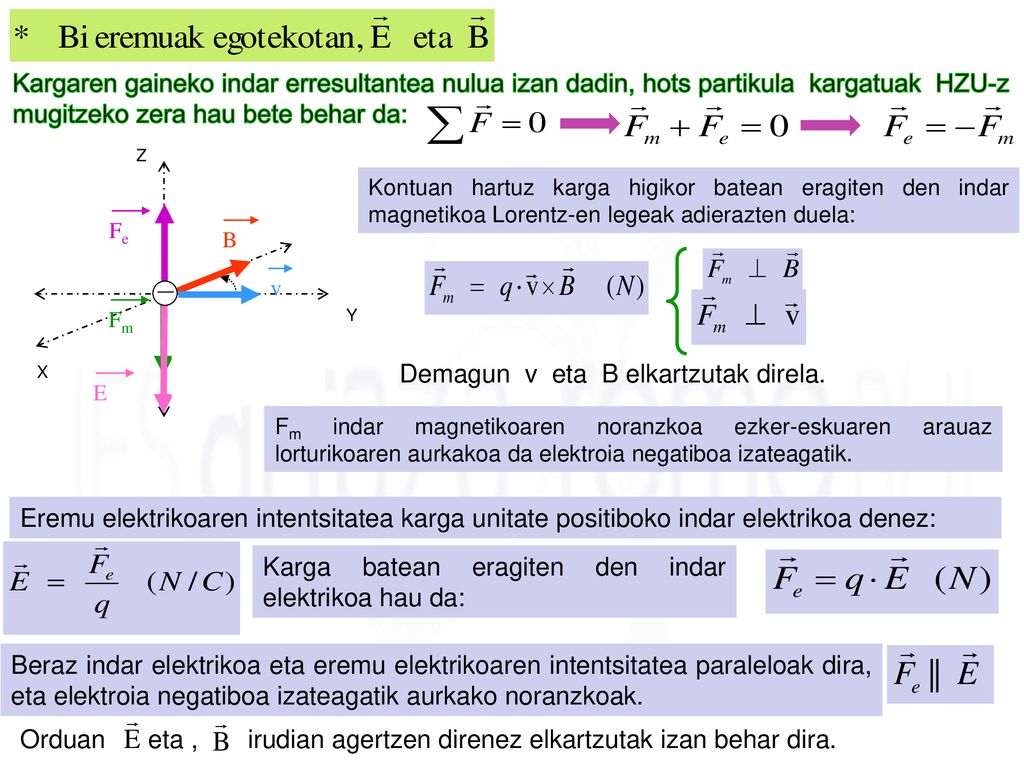

4 Demagun v eta B elkartzutak direla.
Kargaren gaineko indar erresultantea nulua izan dadin, hots partikula kargatuak HZU-z mugitzeko zera hau bete behar da: Z Kontuan hartuz karga higikor batean eragiten den indar magnetikoa Lorentz-en legeak adierazten duela: Fe B v E Fm Y X Demagun v eta B elkartzutak direla. Fm indar magnetikoaren noranzkoa ezker-eskuaren arauaz lorturikoaren aurkakoa da elektroia negatiboa izateagatik. Eremu elektrikoaren intentsitatea karga unitate positiboko indar elektrikoa denez: Karga batean eragiten den indar elektrikoa hau da: Beraz indar elektrikoa eta eremu elektrikoaren intentsitatea paraleloak dira, eta elektroia negatiboa izateagatik aurkako noranzkoak. Orduan eta , irudian agertzen direnez elkartzutak izan behar dira.

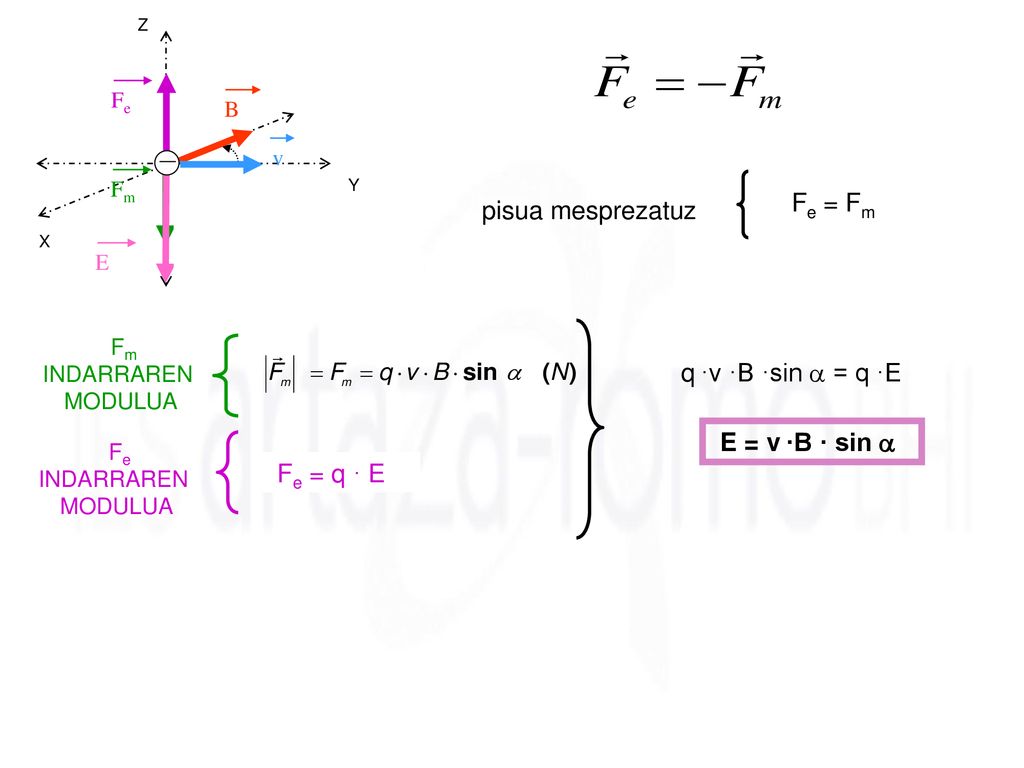

5 Fe = Fm pisua mesprezatuz q ·v ·B ·sin a = q ·E E = v ·B · sin a
Y Fe = Fm pisua mesprezatuz X Fm INDARRAREN MODULUA q ·v ·B ·sin a = q ·E E = v ·B · sin a Fe INDARRAREN MODULUA Fe = q · E
